1 OBIEKT: Rozbudowa budynku ftyzjopulmonologii Okręgowego Szpitala Kolejowego o szyb windowy w miejscu istniejącego przedsionka wejściowego wraz z dostosowaniem obiektu do ekspertyzy technicznej w zakresie zabezpieczenia przeciwpożarowego ADRES: Budynek ftyzjopulmonologii Okręgowego Szpitala Kolejowego SPZOZ w Lublinie Ul. L. Kruczkowskiego 21, działka nr ewid. 4/4 INWESTOR: Samodzielny Publiczny Szpital Wojewódzki im. Jana Bożego Ul. Biernackiego Lublin FAZA OPRACOWANIA Specyfikacja techniczna wykonania i odbioru robót branża sanitarna BRANŻA PROJEKTANT DATA /PODPIS INSTALACJE SANITARNE mgr. inż Grzegorz Rutkowski upr. bud. nr 536/Lb/2002 (specjalność instalacyjno - inżynieryjna) PRACOWNIA AUTORSKA: HANNA, ANDRZEJ I ŁUKASZ KAMIŃSCY, UL. SKRZETUSKIEGO 6/13, LUBLIN, TEL. KOM , Lublin, Maj 2015r. 1

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. Strona tytułowa, str Zawartość opracowania, str Specyfikacja techniczna wykonania i odbioru robót instalacja hydrantowa, str Specyfikacja techniczna wykonania i odbioru robót instalacja oddymiania, str

3 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH INSTALACJA HYDRANTOWA Inwestor: SAMODZIELNY PUBLICZNY SZPITAL WOJEWÓDZKI IM. JANA BOŻEGO Ul. BIERNACKIEGO LUBLIN Lokalizacja: Budynek ftyzjopulmonologii Okręgowego Szpitala Kolejowego SPZOZ w Lublinie Ul. L. Kruczkowskiego 21, działka nr ewid. 4/4 Projektant: mgr inż. Grzegorz Rutkowski upr. proj. nr 536/Lb/02 Lublin, maj

4 SPIS TREŚCI 1.WSTĘP 1.1. NAZWA ZAMÓWIENIA PRZEDMIOT I ZAKRES ROBÓT BUDOWLANYCH ROBOTY TYMCZASOWE I PRACE TOWARZYSZĄCE. 1.4 INFORMACJA O TERENIE BUDOWY 1.6. OKREŚLENIA PODSTAWOWE. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN NIEZBĘDNYCH DO WYKONANIA ROBÓT. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH. 5.1 PRÓBY CIŚNIENIOWE I SZCZELNOŚCI. 6. CZYNNOŚCI ZWIĄZANE Z KONTROLĄ, BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH. 6.1 ODBIÓR ROBÓT. 6.2 ZASADY ODBIORU CZĘŚCIOWEGO ROBÓT: 6.2 ZASADY ODBIORU KOŃCOWEGO ROBÓT: 6.3 ODBIÓR POGWARANCYJNY. 7. OBMIAR ROBÓT 7. BEZPIECZEŃSTWO I HIGIENA PRACY. 8. OCHRONA I UTRZYMANIE ROBÓT. 9. PODSTAWA ROZLICZEŃ ROBÓT. 9.1 OGÓLNE USTALENIA DOTYCZĄCE PŁATNOŚCI. 9.2 POZOSTAŁE USTALENIA. 10. DOKUMENTY ODNIESIENIA DOKUMENTACJA PROJEKTOWO-KOSZTORYSOWA : PRZEPISY I NORMY ZWIĄZANE DOKUMENTY ODNIESIENIA PRZEPISY PRAWNE 4

5 1.WSTĘP 1.1. NAZWA ZAMÓWIENIA. Opracowanie dokumentacji projektowej wykonawczej instalacji hydrantowej szpitala przy ul. L. Kruczkowskiego 21 w Lublinie, w celu dostosowania obiektu, do wymagań ekspertyzy technicznej w zakresie zabezpieczenia przeciwpożarowego PRZEDMIOT I ZAKRES ROBÓT BUDOWLANYCH. Przedmiotem niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych Sanitarnych (STWiORB-s) są wymagania dotyczące wykonania i odbioru robót budowlanych - sanitarnych związanych z wykonaniem instalacji hydrantowej wewnętrznej budynku szpitala w Lublinie przy ul. Kruczkowskiego 21. Zakres robót obejmuje wykonanie wewnętrznej instalacji hydrantowej do nowoprojektowanych warunków zgodnie z projektem architektonicznym. Prace, których dotyczy niniejsza Specyfikacja Techniczna, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie montażu hydrantów w budynku Inwestora. Roboty budowlane i instalacyjne w zakresie: 1) wykonanie instalacji hydrantowej polegająca na: włączeniu do istniejącej instalacji wodociągowej montażu rurociągów instalacji hydrantowej montażu nowych skrzynek hydrantowych wraz z wyposażeniem ROBOTY TYMCZASOWE I PRACE TOWARZYSZĄCE. Po protokolarnym przekazaniu przez inwestora placu budowy wykonawca zobowiązany jest w szczególności: zabezpieczyć teren budowy z uwzględnieniem wjazdu i wyjazdu nie kolidującym z zastanym układem komunikacyjnym i ruchem pieszym użytkowników budynku, usytuować w dogodnym miejscu plac składowy materiałów budowlanych oraz miejsca dla sprzętu i urządzeń budowlanych, 5

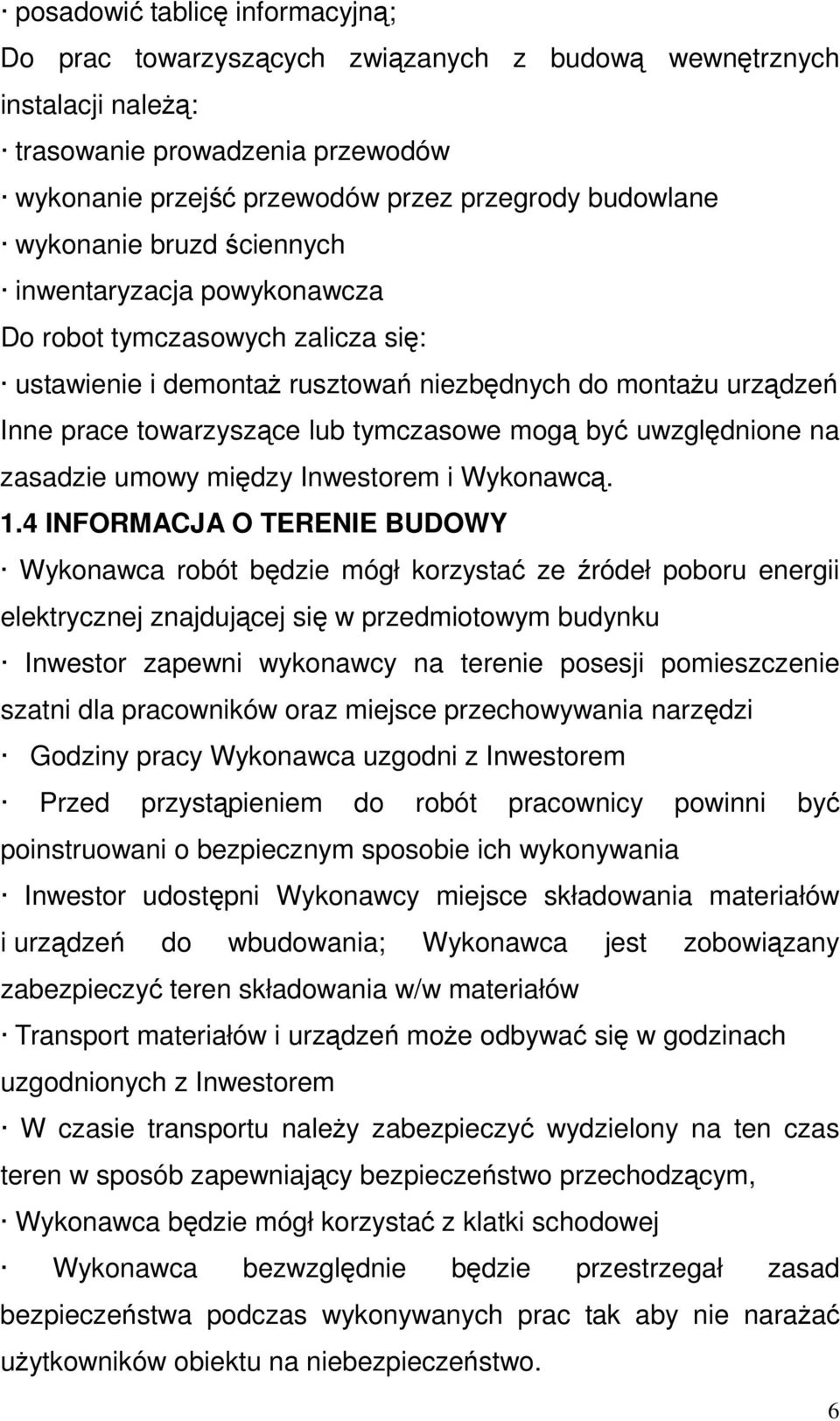

6 posadowić tablicę informacyjną; Do prac towarzyszących związanych z budową wewnętrznych instalacji należą: trasowanie prowadzenia przewodów wykonanie przejść przewodów przez przegrody budowlane wykonanie bruzd ściennych inwentaryzacja powykonawcza Do robot tymczasowych zalicza się: ustawienie i demontaż rusztowań niezbędnych do montażu urządzeń Inne prace towarzyszące lub tymczasowe mogą być uwzględnione na zasadzie umowy między Inwestorem i Wykonawcą. 1.4 INFORMACJA O TERENIE BUDOWY Wykonawca robót będzie mógł korzystać ze źródeł poboru energii elektrycznej znajdującej się w przedmiotowym budynku Inwestor zapewni wykonawcy na terenie posesji pomieszczenie szatni dla pracowników oraz miejsce przechowywania narzędzi Godziny pracy Wykonawca uzgodni z Inwestorem Przed przystąpieniem do robót pracownicy powinni być poinstruowani o bezpiecznym sposobie ich wykonywania Inwestor udostępni Wykonawcy miejsce składowania materiałów i urządzeń do wbudowania; Wykonawca jest zobowiązany zabezpieczyć teren składowania w/w materiałów Transport materiałów i urządzeń może odbywać się w godzinach uzgodnionych z Inwestorem W czasie transportu należy zabezpieczyć wydzielony na ten czas teren w sposób zapewniający bezpieczeństwo przechodzącym, Wykonawca będzie mógł korzystać z klatki schodowej Wykonawca bezwzględnie będzie przestrzegał zasad bezpieczeństwa podczas wykonywanych prac tak aby nie narażać użytkowników obiektu na niebezpieczeństwo. 6

7 1.6. OKREŚLENIA PODSTAWOWE. Określenia podane w niniejszej STWiORB-s są zgodne z Projektem Wykonawczym instalacji hydrantowej, obowiązującymi normami, są standardowe - podstawowe wynikające z wiedzy budowlanej i projektowej. Ilekroć w specyfikacji technicznej wskazano markę lub pochodzenie produktu lub urządzenia należy przyjąć, że za każdą nazwą umieszczone jest słowo lub równoważny. Wskazane produkty lub urządzenia posłużyły do dokonania obliczeń parametrów technicznych oraz ich rozmieszczenia. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH. Przy wykonywaniu robót budowlanych należy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994 roku w sprawie aprobat i kryteriów technicznych dotyczących materiałów budowlanych (Dz. U. Nr 10 z 1995 r. poz. 48 oraz rozporządzenie zmieniające w/w rozporządzenie ( Dz. U. Nr 136 z 1995 r. poz. 672), Zarządzeniem Dyrektora Polskiego Centrum Badań i Certyfikacji z dnia 28 marca 1997 roku zmieniające zarządzenie w sprawie ustalania wykazu wyrobów podlegających obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczania tym znakiem (M.P. z 1997 r. Nr 22 poz. 216) PE EN OGÓLNE KRYTERIA DOTYCZĄCE DEKLARACJI ZGODNOŚCI WYDANEJ PRZEZ DOSTAWCÓW. Materiały, elementy i urządzenia przeznaczone do robót powinny odpowiadać Polskim Normom i Normom Branżowym, a w razie ich braku powinny mieć decyzje dopuszczające je do stosowania w budownictwie, wydane przez jednostki upoważnione przez 7

8 właściwego ministra. Odbiór techniczny materiałów powinien być dokonany według wymagań i w sposób określony obowiązującymi normami. Ogólne wymagania dotyczące wyrobów stosowanych w instalacjach hydrantowych i wodnych zawarte są w warunkach technicznych wykonania i odbioru poszczególnych instalacji. Dostawa materiałów przeznaczonych do robót budowlanych powinna nastąpić po odpowiednim przygotowaniu pomieszczeń magazynowych. Przyjęcie materiałów do magazynu powinno być poprzedzone jakościowym i ilościowym odbiorem tych materiałów. Parametry techniczne materiałów i wyrobów powinny być zgodne z wymaganiami podanymi w projekcie i powinny odpowiadać wymaganiom obowiązujących norm i przepisów. Wyroby o zbliżonych, lecz nie identycznych parametrach jak w projekcie lub kosztorysie można zastosować na budowie wyłącznie za zgodą projektanta i inwestora. Urządzenia, dla których wymaga się świadectw jakości należy dostarczać wraz ze świadectwami jakości, kartami gwarancyjnymi lub protokółami odbioru. Dostarczane na miejsce składowania urządzenia należy sprawdzić pod względem kompletności i zgodności z danymi wytwórcy, przeprowadzić oględziny stanu opakowań materiałów, części składowych urządzeń i kompletnych urządzeń. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN NIEZBĘDNYCH DO WYKONANIA ROBÓT. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku 8

9 i wyładunku materiałów. Projektowane instalacje nie są skomplikowane i do montażu potrzebne będą tylko podstawowe narzędzia używane przez instalatorów. Używany sprzęt powinien spełniać wymogi BHP. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU. Środki transportowe powinny być odpowiednio przystosowane do transportu materiałów urządzeń niezbędnych do wykonania robót. Podczas transportu, załadunku i wyładunku oraz składowania materiałów i urządzeń należy przestrzegać zaleceń ich producentów. Załadunek i rozładunek powinien odbywać się ostrożnie, aby materiały i urządzenia nie uległy uszkodzeniu. Należy je ustawiać równomiernie na całej powierzchni załadunkowej i zabezpieczać przed możliwością przesuwania się w czasie transportu. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH. Prace związane z wykonaniem instalacji składają się z następujących robót: Roboty montażowe hydrantów 25 wraz z przyłączem do wykonywanej instalacji hydrantowej Roboty montażowe rurociągów instalacji hydrantowej Roboty montażowe związane z wykonaniem przejść przeciwpożarowych Pomiary ciśnienia roboczego instalacji i wydajności hydrantów wewnętrznych zgodnie z obowiązującymi przepisami. Po zakończeniu prac montażowych należy wykonać pomiary ciśnienia roboczego instalacji oraz wydajności hydrantów wewnętrznych DN25 9

10 z dwóch jednocześnie pracujących zaworów na każdej kondygnacji. SPOSÓB MONTAŻU HYDRANTÓW ZAWIESZANYCH: Przymocować hydrant przy pomocy kołków rozporowych do ściany Wypoziomować szafkę na ścianie i dokręcić wkręty Sprawdzić poprawność zamontowania hydrantu tzn. czy drzwi w czasie zamykania nie ocierają o obudowę hydrantu i szczelina wokół drzwi jest równa. Hydranty zawieszane montować przy pomocy kołków rozporowych z koszulką f 8 mm lub f 10 mm będących w standardowym wyposażeniu każdego hydrantu i każdej szafki. Instalacja hydrantowa (woda zimna) wykonana będzie z rur stalowych ocynkowanych, łączonych przez połączenia gwintowane, - Dostarczone na budowę rury powinny być proste, czyste od zewnątrz i wewnątrz, bez widocznych wżerów i ubytków spowodowanych korozją lub uszkodzeniem. Zawory hydrantowe montować na wysokości 1350mm. 5.1 PRÓBY CIŚNIENIOWE I SZCZELNOŚCI. Należy przeprowadzić próby szczelności instalacji hydrantowej p. poż. Próby szczelności wykonać przed zakryciem i wykonaniem izolacji. W razie konieczności zakrycia przewodów można wykonać częściową próbę szczelności. Przed próbą należy zakorkować wszelkie otwory, a instalację dokładnie odpowietrzyć. Po napełnieniu instalacji przeprowadzić kontrolę wszystkich połączeń i armatury. Po stwierdzeniu szczelności połączeń należy podwyższyć ciśnienie do 1,5 ciśnienia roboczego, ale nie mniej niż 10 atm. i ponownie sprawdzić szczelność połączeń instalacyjnych i armatury. Instalację uważa się za szczelną gdy w przeciągu 20 min. manometr nie wykaże spadków ciśnienia. 10

11 CIŚNIENIE Po wykonaniu instalacji hydrantowej p. poż. należy przeprowadzić próbę ciśnieniową. Przy próbie należy zastosować ciśnienie odpowiadające 1,5 krotnej wartości najwyższego możliwego ciśnienia roboczego, lecz nie mniej niż 0,9 MPa. 6. CZYNNOŚCI ZWIĄZANE Z KONTROLĄ, BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH. Kontrola jakości robót związanych z wykonaniem instalacji p. poż hydrantowej, powinna być przeprowadzona we wszystkich fazach robót zgodnie z wymaganiami Polskich Norm i Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Każda dostarczona partia materiałów powinna być zaopatrzona w świadectwo kontroli jakości producenta. Każdą fazę realizacji robót należy poddać badaniu. Wyniki przeprowadzonych badań poszczególnych faz realizacji zadania należy uznać za dodatnie, jeżeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeśli którekolwiek z wymagań nie zostało spełnione, należy daną fazę realizacji robót uznać za niezgodną z wymaganiami norm i wytycznych i po dokonaniu poprawek przeprowadzić badanie ponownie. 6.1 ODBIÓR ROBÓT. Ustala się konieczność przeprowadzenia odbiorów częściowych robót ulegających zakryciu oraz przeprowadzenia odbioru końcowego robót. 6.2 ZASADY ODBIORU CZĘŚCIOWEGO ROBÓT: kompletne wykonanie zakresu rzeczowego objętego protokołem odbioru częściowego, przedstawienie kompletu dokumentów odbiorowych potwierdzonych przez Inspektora Nadzoru, 11

12 brak zobowiązań wobec podwykonawców robót, podpisany przez inwestora zastępczego - inspektora nadzoru protokół odbioru częściowego akceptacja protokołu odbioru częściowego przez Zamawiającego, uzgodnienie z Rzeczoznawcą, wizualne sprawdzenie estetyki i prawidłowości przeprowadzonych prac montażowych. 6.2 ZASADY ODBIORU KOŃCOWEGO ROBÓT: kompletne wykonanie zakresu rzeczowego objętego umową, przedstawienie kompletu dokumentów odbiorowych potwierdzonych przez Inspektora Nadzoru, brak zobowiązań wobec podwykonawców robót, podpisany przez inwestora zastępczego - inspektora nadzoru protokół odbioru końcowego, akceptacja protokołu odbioru końcowego przez Zamawiającego, uzgodnienie z Rzeczoznawcą, wizualne sprawdzenie estetyki i prawidłowości przeprowadzonych prac montażowych. 6.3 DOKUMENTY ODBIORU KOŃCOWEGO. Protokół odbioru końcowego wyszczególniający cały zakres rzeczowy robót sanitarnych wykonany przez Wykonawcę, zgodny z umową. 6.3 ODBIÓR POGWARANCYJNY. Odbiór pogwarancyjny dokonywany jest na podstawie umowy przez Zamawiającego. 7. OBMIAR ROBÓT Jednostki obmiarowe: robót określane są w przedmiarach robót dla określonego rodzaju robót. Podstawą przyjęcia jednostki przedmiarowej jest przedmiar robót instalacyjnych. W zakresie wykonania jednostki obmiarowej mieszczą się wszystkie czynności 12

13 wyszczególnione w opisie robót w poszczególnych pozycjach tabel Katalogów Nakładów Rzeczowych. Jednostka obmiarowa wynika z danej pozycji KNR i KNRU wg przedmiaru robót. 7. BEZPIECZEŃSTWO I HIGIENA PRACY. Roboty sanitarne muszą zapewnić zgodność realizacji projektu z obowiązującymi przepisami bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby pracownicy nie wykonywali prac w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie wykonania zadania. 8. OCHRONA I UTRZYMANIE ROBÓT. Roboty sanitarne należy prowadzić za pośrednictwem wykwalifikowanych pracowników pod nadzorem osób posiadających uprawnienia budowlane adekwatne do wykonywanej branży oraz prawo do wykonywania zawodu potwierdzone stosownym zaświadczeniem izby budownictwa. 9. PODSTAWA ROZLICZEŃ ROBÓT. 9.1 OGÓLNE USTALENIA DOTYCZĄCE PŁATNOŚCI. Ogólne ustalenia dotyczące płatności podano w Specyfikacji Technicznej na roboty budowlane 13

14 9.2 POZOSTAŁE USTALENIA. Rozliczenie robót następuje zgodnie z umową na wykonanie robót budowlanych. Jeżeli umowa nie stanowi inaczej, roboty należą do świadczeń wchodzących w jej zakres. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w specyfikacji technicznej i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe będą obejmować: robociznę bezpośrednią wraz z kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnymi kosztami ubytków i transportu na plac budowy, wartość pracy sprzętu wraz z kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko, podatki obliczane zgodnie z obowiązującymi przepisami. 10. DOKUMENTY ODNIESIENIA. Podstawę wykonania robót objętych specyfikacją stanowią: DOKUMENTACJA PROJEKTOWO-KOSZTORYSOWA : Projekt wielobranżowy zabezpieczeń oddymiających w budynku i instalacji hydrantowej w szpitalu przy ulicy Kruczkowskiego 21 w Lublinie. Przedmiary robót do projektu j.w. Specyfikacja techniczna wykonania i odbioru robót PRZEPISY I NORMY ZWIĄZANE. Przepisy techniczno-budowlane obowiązujące na terenie kraju i stosowne przepisy bhp oraz ochrony p. pożarowej, DOKUMENTY ODNIESIENIA Dokumentami odniesienia mającymi podstawowe znaczenie dla oceny jakości robót oraz kryteriów ich odbioru są: 14

15 Polskie Normy (PN) obowiązujące lub stosowane aktualnie w budownictwie, Normy Europejskie (EN) i wprowadzane aktualnie do zbioru krajowych aktów normatywnych (PN-EN), Aprobaty techniczne (AT) materiałów, wyrobów, systemów budowlanych bądź urządzeń dla których nie ustanowiono normy. Dokumentami odniesienia mającymi pomocnicze znaczenie przy ocenie ich jakości oraz jakości materiałów i robót budowlanych, lecz istotnych z punktu widzenia legalności ich dopuszczenia do obrotu i powszechnego stosowania w budownictwie są: oznakowanie CE zgodności z normą zharmonizowaną albo europejską aprobatą techniczną bądź krajową specyfikacją techniczną państwa członkowskiego Unii Europejskiej lub Europejskiego Obszaru Gospodarczego, uznaną przez Komisję Europejską za zgodną z wymaganiami podstawowymi; oznakowanie polskim znakiem budowlanym; oznakowanie specjalnym znakiem jako regionalny wyrób budowlany; indywidualna dokumentacja techniczna, sporządzonej przez projektanta obiektu lub z nim uzgodniona, dla których producent wydał oświadczenie wskazujące, że zapewniono zgodność wyrobu budowlanego z tą dokumentacją oraz z innymi przepisami, certyfikat zgodności wyrobu z podstawowym dokumentem odniesienia lub deklaracje zgodności producenta, atest higieniczny lub oceny higienicznej wyrobów, klasyfikacja ogniowa wyrobów, świadectwo badań wyrobu, świadectwo kwalifikacyjne wyrobu, zbiór warunków technicznych wykonania i odbioru robót budowlano montażowych (tom I-IV), wyd. Arkady, W-wa r. oraz zeszyty Specyfikacji technicznych wyd. OWEOB, W-wa r. 15

16 10.4. PRZEPISY PRAWNE: Wykonawca jest zobowiązany znać wszystkie przepisy prawne wydawane zarówno przez władze państwowe jak i lokalne oraz inne regulacje prawne i wytyczne, które są w jakikolwiek sposób związane z prowadzonymi robotami i będzie w pełni odpowiedzialny za przestrzeganie tych reguł i wytycznych w trakcie realizacji robót. Najważniejsze z nich to: Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (Dz.U. z 2003 r. Nr 207, poz. 2016, z późniejszymi zmianami) Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (Dz.U. Nr 80/2003, z późniejszymi zmianami) Ustawa o dostępie do informacji o środowisku i jego ochronie oraz o ocenach oddziaływania na środowisko z dnia 9 listopada 2000 r. (dz.u. Nr 109/2000 poz. 1157) Ustawa Prawo geodezyjne i kartograficzne z dnia r. (Dz.U. Nr 30/1989 poz. 163 wraz z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 poz. 690, z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47, poz. 401) Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz.U. Nr 92,poz. 881) Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz.U. Nr 92,poz. 881) Rozporządzenie Ministra Zdrowia z dnia 22 czerwca 2005 r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej z późniejszymi zmianami. 16

17 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH INSTALACJA ODDYMIANIA Inwestor: SAMODZIELNY PUBLICZNY SZPITAL WOJEWÓDZKI IM. JANA BOŻEGO Ul. BIERNACKIEGO LUBLIN Lokalizacja: Budynek ftyzjopulmonologii Okręgowego Szpitala Kolejowego SPZOZ w Lublinie Ul. L. Kruczkowskiego 21, działka nr ewid.4/4 Projektant: mgr inż. Grzegorz Rutkowski upr. proj. nr 536/Lb/02 Lublin, maj

18 SPIS TREŚCI 1 WSTĘP 1.1 PRZEDMIOT ST 1.2 ZAKRES STOSOWANIA ST 1.3 ZAKRES ROBÓT OBJĘTYCH ST 1.4 OKREŚLENIA PODSTAWOWE 1.5 OGÓLNE WARUNKI DOTYCZĄCE ROBÓT 2 MATERIAŁY 2.1 CENTRALKA 2.2 PRZYCISK RĘCZNEGO ODDYMIANIA 2.3 SIŁOWNIKI KLAP DYMOWYCH I DRZWI NAPOWIETRZAJACYCH 2.4 OKABLOWANIE 2.5 KLAPY DYMOWE DOBÓR, PARAMETRY I WYPOSAŻENIE 2.6 STEROWANIE 3 SPRZĘT 4 TRANSPORT I SKŁADOWANIE MATERIAŁÓW 5 WYKONANIE ROBÓT 6 WYMAGANIA SZCZEGÓŁOWE 7 KONTROLA JAKOŚCI 7.1 INSTALACJA ODDYMIANIA 7.2 ROBOTY PODLEGAJĄ ODBIOROWI 8 ODBIÓR ROBÓT 8.1 OGÓLNE ZASADY ODBIORU ROBÓT 8.2 DOKUMENTY DO ODBIORU KOŃCOWEGO ROBÓT 9 PODSTAWA PŁATNOŚCI 10 PRZEPISY ZWIĄZANE 18

19 1 WSTĘP 1.1 PRZEDMIOT SPECYFIKACJI TECHNICZNEJ Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji oddymiania klatki schodowej za pomocą dwóch klap oddymiających. 1.2 ZAKRES STOSOWANIA SPECYFIKACJI TECHNICZNEJ Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót związanych z wykonaniem instalacji oddymiania klatki schodowej za pomocą dwóch klap oddymiających. 1.3 ZAKRES ROBÓT OBJĘTYCH SPECYFIKACJĄ TECHNICZNĄ W ramach realizacji zadania, którego dotyczy specyfikacja, należy wytyczyć trasy okablowania, zamontować niezbędne urządzenia oraz określić sposób funkcjonowania systemu oddymiania, oraz wykonać roboty budowlane konieczne do montażu klap oddymiających na klatce schodowej, siłowników otwierających drzwi napowietrzające, zamków elektrycznych do drzwi. W zakresie wykonania instalacji oddymiania należy: wykonać trasy kablowe zamontować centralkę oddymiania zamontować przyciski ręcznego uruchomienia instalacji oddymiania zamontować czujki automatycznie uruchomiające system elektrycznego oddymiania zamontować klapy oddymiające służące do oddymiania klatki schodowej zamontować siłowniki do drzwi służących do napowietrzania zamontować zamki elektryczne drzwi służących do napowietrzania 1.4 OKREŚLENIA PODSTAWOWE Określenia podane w niniejszej ST są zgodne z odpowiednimi 19

20 normami. 1.5 OGÓLNE WARUNKI DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z dokumentacją ST, projektem wykonawczym, odpowiednimi normami i przepisami. 2 MATERIAŁY 2.1 CENTRALKA Centralka oddymiania wykonana jest w postaci szafki ściennej. Centralka jest zasilana napięciem 230 V. Napięcie robocze to 24V napięcia stałego na wyjściach, do których podłączone są urządzenia elektrycznego systemu sterowania oddymianiem. Jest ona wyposażona w akumulatory pozwalające na pracę układu w ciągu 72 godzin po zaniku napięcia podstawowego. Centralka umożliwia: wykrywanie pożaru (zadymienia); uruchomienie automatyczne lub ręczne urządzeń przeciwpożarowych, zainstalowanych w systemie oddymiania; sygnalizowanie optyczne i akustyczne stanów pracy urządzeń (alarm, uszkodzenie); automatyczną kontrolę zadziałania urządzeń przeciwpożarowych i wykonawczych systemu oddymiania; automatyczną kontrolę własnych układów i obwodów centrali; przekazywanie informacji do systemów nadrzędnych. Centrala posiada optyczną sygnalizację stanu jej pracy, powtórzoną w przyciskach alarmowych co w łatwy sposób pozwala stwierdzić stan alarmu lub uszkodzenia systemu. Centralę należy ze względów użytkowych zamontować pod sufitem 20

21 nad podestem schodowym. Warunki eksploatacji akumulatorów należy zawrzeć w dokumentacji powykonawczej przekazywanej użytkownikowi. 2.2 PRZYCISK RĘCZNEGO ODDYMIANIA Ręczne uruchamianie oddymiania będzie możliwe poprzez zbicie szybki i wciśnięcie przycisków systemu oddymiania zlokalizowanego na klatce schodowej. Przycisk wykonać w wersji natynkowej lub podtynkowej. Przycisk zamontować na wysokości 1,2 m. 2.3 SIŁOWNIKI KLAP DYMOWYCH I DRZWI NAPOWIETRZAJACYCH Siłowniki klap dymowych zamontować zgodnie z przepisami i w oparciu o obowiązujące normy i dokumentację techniczno ruchową producenta. 2.4 OKABLOWANIE Wszystkie prace instalacyjne powinny być wykonane wg zaleceń i obowiązujących norm dotyczących danej instalacji. Założenia podstawowe to wykonanie całości okablowania pod tynkiem w rurkach typu peszel. Dopuszcza się montaż kabli nad tynkiem, jednak z wyjątkiem odcinków na styku (skrzyżowania i zbliżenia) z innymi instalacjami (zastosować odcinki rurek lub inne przekładki izolacyjne) oraz w przejściach przez stropy (zastosować rurki). Nie wykonywać żadnych połączeń przewodów. Po ułożeniu kabli i zaprawieniu bruzd należy wykonać pomiary kontrolne (rezystancja linii, rezystancja izolacji między żyłami linii, pojemność przewodów linii). W miejscach montażu elementów należy pozostawić odpowiednie zapasy przewodów: a) czujki i ostrzegacze ręczne: 2 x 20 cm (nie rozcięte pętle) b) centralka min cm. Należy koordynować przebieg tras kabli systemów sterowania oddymianiem oraz innych instalacji i zachować następujące 21

22 minimalne odstępy: 20 cm do przewodów energetycznych przy braku przegrody 5 cm od przewodów energetycznych przy zastosowaniu przegrody stalowej 30 cm od opraw oświetleniowych typu świetlówka 100 cm od transformatorów i silników Należy zachować minimum 50 cm odstępu czujek od opraw oświetleniowych, ścian, podciągów i belek, kanałów i otworów wentylacyjnych oraz innych urządzeń i składowanych towarów. 2.5 KLAPY DYMOWE DOBÓR, PARAMETRY I WYPOSAŻENIE Klapy dymowe zostały dobrane na podstawie wyliczeń zawartych w projekcie wykonawczym. Projekt podaje konkretne rozwiązanie. Można zastosować inny typ klap spełniający warunki projektowe, normowe i stosowanych przepisów po uzyskaniu zgody projektanta. Wykonawca jest zobowiązany do sprawdzenia wymiarów przed przystąpieniem do realizacji zadania. Szczegółowe informacje dotyczące technologii wykonania, montażu, rodzaju użytych materiałów i szczegóły konstrukcyjne zawarto w części rysunkowej niniejszego opracowania. 2.6 STEROWANIE Urządzenia sterujące zostały dobrane na podstawie przyjętych urządzeń wykonawczych. Projekt podaje konkretne rozwiązanie. Można zastosować inne typy urządzeń sterujących spełniających warunki projektowe, normowe i stosowanych przepisów po uzyskaniu zgody projektanta. 3 SPRZĘT Do wykonania instalacji oddymiania może być użyty dowolny sprzęt spełniający wymogi przepisów p. poż. i bhp. 22

23 4 TRANSPORT I SKŁADOWANIE MATERIAŁÓW Przewożony ładunek należy zabezpieczyć przed uszkodzeniem. Każda partia wyrobów powinna zawierać wszystkie elementy przewidziane projektem lub odpowiednią normą. Sposób składowania wszystkie wyroby należy przechowywać w magazynach zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi. Podłogi w pomieszczeniu magazynowym powinny być utwardzone, poziome i równe. Wyroby należy układać w jednej warstwie w odległości nie mniejszej niż 1 m od czynnych urządzeń grzejnych i zabezpieczyć przed uszkodzeniem. 5 WYKONANIE ROBÓT Centralkę oddymiającą zainstalować zgodnie z przepisami i w oparciu o obowiązujące normy. Od centralki do siłowników klap oddymiających poprowadzony zostanie kabel ognioodporny (klasy min. PH30). Przyciski do ręcznego uruchamiania instalacji oddymiania zainstalować zgodnie z przepisami i w oparciu o obowiązujące normy. Na suficie klatki schodowej (zgodnie z rysunkiem) zamontować czujki dymu podłączone do centralki oddymiania, które będą odpowiadały za automatyczne wykrycie i uruchomienie systemu oddymiania. Należy zainstalować obwód zasilania 230 V centralki. Przewód należy poprowadzić do lokalnej rozdzielnicy. Obwody zasilania centralki należy wyraźnie opisać w celu łatwej identyfikacji przez obsługę systemu lub pracowników serwisu. Klapy dymowe jak i całą instalację niezbędną do prawidłowego ich funkcjonowania wykonać z materiałów posiadających certyfikaty dopuszczenia wyrobu do użytkowania w ochronie przeciwpożarowej na terenie kraju. Klapy oddymiające i drzwi służące do napowietrzania nie mogą posiadać trwałych zabezpieczeń blokujących otwieranie za pomocą siłownika. 23

24 6 WYMAGANIA SZCZEGÓŁOWE CPV Systemy przeciwpożarowe CPV Roboty w zakresie stolarki budowlanej 7 KONTROLA JAKOŚCI 7.1 INSTALACJA ODDYMIANIA Zasady kontroli jakości powinny być zgodne z wymogami narzuconymi przez producentów urządzeń oraz stolarki. Ocena jakości będzie obejmowała: sprawdzenie zgodności wymiarów sprawdzenie zgodności elementów zabudowanych z zamówieniem sprawdzenie jakości materiałów z których została wykonana instalacja sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych sprawdzenie działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania sprawdzenie prawidłowości zmontowania urządzeń 7.2 ROBOTY PODLEGAJĄ ODBIOROWI Przy wykonywaniu robót budowlanych należy stosować wyroby budowlane o właściwościach użytkowych umożliwiających prawidłowo zaprojektowanym i wykonanym obiektom budowlanym spełnienie wymagań podstawowych określonych w art. 5 ust. 1 ustawy Prawo Budowlane, dopuszczone do obrotu powszechnego lub jednostkowego stosowania w budownictwie. Do użycia mogą być dopuszczone tylko materiały, które posiadają dopuszczenia zgodne z wymaganiami aktów prawnych (ustawa Prawo Budowlane), ustawa o Wyrobach Budowlanych. Materiały nie odpowiadające wymaganiom nie będą przyjęte do realizacji. 24

25 8 ODBIÓR ROBÓT 8.1 OGÓLNE ZASADY ODBIORU ROBÓT Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, niniejszą specyfikacją, jeżeli wszystkie pomiary i badania dały wyniki pozytywne. Dokonać próby działania systemu za pomocą zadymienia i dokonać sprawdzenia działania wszystkich elementów systemu oraz skuteczności działania systemu. Odbiór obejmuje wszystkie materiały oraz czynności wymienione w projekcie i specyfikacji technicznej oraz wszystkie czynności i roboty towarzyszące. 8.2 DOKUMENTY DO ODBIORU KOŃCOWEGO ROBÓT Do odbioru końcowego Wykonawca jest zobowiązany przygotować: projektową dokumentację powykonawczą protokoły z dokonanych pomiarów protokoły odbioru robót zanikających protokoły z prób działania systemu certyfikaty na urządzenia i wyroby dokumentacje techniczno - ruchowe oraz instrukcje obsługi zainstalowanych urządzeń 9 PODSTAWA PŁATNOŚCI Płaci się za wykonanie robót zgodnie z projektem wykonawczym i niniejszą specyfikacją z uwzględnieniem spełnienia wymagań funkcji przewidzianych dla kompletu urządzeń i elementów. Wykonawca musi przewidzieć wszystkie, nawet nie uwzględnione w projekcie wykonawczym i specyfikacji technicznej, roboty i dostawy niezbędne do właściwego zrealizowania zaprojektowanej instalacji. 25

26 10 PRZEPISY ZWIĄZANE Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz. U. z 2002 r. Nr 147 poz z późniejszymi zmianami); Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jednolity Dz. U. Nr 243 z 2010 r., poz ze zmianami); Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. Nr 75, poz. 690 ze zmianami); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczeń tych wyrobów do użytkowania (Dz. U. z 2007 r. Nr 143 poz. 1002); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz ze zmianami); Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 r. Nr 0 poz. 462 ze zmianami); PN-B :2001. Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania. 26

27 PK-CE/TS 54. Systemy sygnalizacji pożarowej. Wytyczne w zakresie planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji. 27
