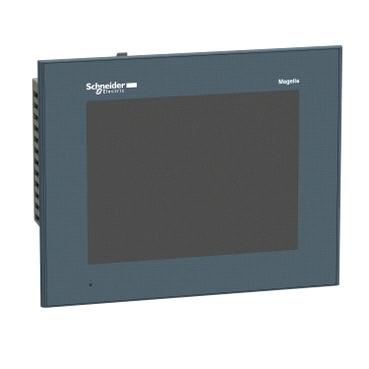

HMIGTO4310 Panel 7.5" Kolor TFT 2COM ETH SD

Transkrypt

1 Dane produktu Charakterystyki Uzupełnienie Rodzaj zacisku Typ wyświetlacza Rozdzielczość wyświetlacza HMIGTO4310 Panel 7.5" Kolor TFT 2COM ETH SD Główne Gama produktów Typ produktu lub komponentu Kolor wyświetlacza Rozmiar wyświetlacza Zasilanie System operacyjny Typ baterii Wyświetlacz dotykowy Podświetlony kolorowy TFT LCD 640 x 480 pixels VGA Strefa dotykowa 1024 x 1024 Panel dotykowy Warstwa rezystywna, cycles Żywotność podświetlenia godzin (biały) w 25 C Jasność Czcionka znaku Znamionowe napięcie zasilania [Us] Wartości graniczne napięcia wyjściowego Prąd rozruchowy Pobór mocy w [W] Sygnalizacja lokalna Magelis GTO Zaawansowany panel ekranu dotykowego kolorów 7.5 cala Źródło zewnętrzne Magelis Lit akumulator dla wewnętrzna pamięć RAM, autonomia: 100 dni, czas ładowania = 5 d, żywotność akumulatora = 10 rok 16 poziomów - sterowanie za pomocą panelu dotykowego 16 poziomów - sterowanie za pomocą oprogramowania ASCII Chiński (chiński uproszczony) Japoński (ANK, Kanji) Koreański Tajwański (chiński tradycyjny) 24 V DC V <= 30 A <= 12 W <= 8 W (gdy urządzenia zewnętrzne nie są zasilane) <= 8 W (gdy urządzenia zewnętrzne nie są zasilane) <= 5 W (gdy podświetlenie jest wyłączone) <= 5.5 W (gdy podświetlenie jest wygaszone) Dioda sygnalizująca stan (pomarańczowy) błyskanie rozruch oprogramowania Dioda sygnalizująca stan (zielony) stały offline Dioda sygnalizująca stan (zielony) stały robocze Dioda sygnalizująca stan (czerwony) stały zasilanie (ZAŁ) Dioda sygnalizująca stan (CLEAR) wyblakły zasilanie (WYŁ) Dioda LED COM2 (żółty) stały trwa transmisja danych Dioda LED COM2 (żółty) wyblakły brak transmisji danych Dioda LED karty SD (zielony) stały karta jest włożona Dioda LED karty SD (zielony) wyblakły karta nie jest włożona i nie ma do niej dostępu Oznaczenie oprogramowania Vijeo Designer oprogramowanie konfiguracyjne >= wer. 6.1 Opis pamięci Kopia zapasowa danych Osprzęt orzechowywania danych Protokoły do pobierania 96 MB Pamięć Flash (EPROM) 512 kb wewnętrzna pamięć RAM (SRAM) Karta SD <= 32 GB Karta SDHC <= 32 GB Modbus Schneider Electric Modicon Protokoły dla osób trzecich Mitsubishi Melsec Protokoły dla osób trzecich Omron Sysmac Protokoły dla osób trzecich Rockwell Automation Allen-Bradley Protokoły dla osób trzecich Siemens Simatic Uni-TE Schneider Electric Modicon Modbus Plus Schneider Electric Modicon FIPWAY Schneider Electric Modicon Modbus TCP Schneider Electric Modicon Informacje zawarte w tej dokumentacji zawiera ogólne opisy lub charakterystyki technicznej wykonania produktów zawartych w niniejszym dokumencie. Dokumentacja ta nie jest przeznaczona jako substytut i nie może być stosowana do określenia przydatności lub niezawodności tych produktów dla konkretnych aplikacji użytkownika. Obowiązkiem każdego takiego użytkownika lub integratora jest wykonanie odpowiedniej i pełnej analizy ryzyka, oceny i testowania produktów w odniesieniu do określonej aplikacji lub odpowiedniego stosowania korzystania z niej.ani Schneider Electric Industries SAS, ani żaden z jej oddziałów lub spółek zależnych są ponosi odpowiedzialności za niewłaściwe wykorzystanie informacji w nim zawartych. 1 / 6

2 Połączenie typu zintegrowanego Montaż produktu Sposób mocowania Materiał przedni Materiał obudowy Rodzaj chłodzenia Szerokość Wysokość Głębokość Masa produktu Łącze szeregowe COM1 SUB-D 9, interfejs: RS232C, szybkość transmisji: bps Łącze szeregowe COM2 RJ45, interfejs: RS485, szybkość transmisji: bps Łącze szeregowe COM2 RJ45, interfejs: RS485, szybkość transmisji: kbps zgodny z interfejs MPI Siemens Ethernet RJ45, interfejs: 10BASE-T/100BASE-TX Ethernet RJ45, interfejs: IEEE Port USB 2.0 typ A Port USB 2.0 typ mini B Montaż podtynkowy Przez 4 klamry śrubowe PPT PPT Konwekcja naturalna 218 mm 173 mm 60 mm 1.2 kg Środowisko Normy EN IEC UL 508 certyfikaty produktu CE C-Tick CULus KCC temperatura otoczenia dla pracy urządzenia C temepratura otoczenia dla przechowywania C wilgotność względna wysokość pracy (w metrach nad poziomem morza) % bez kondensacji < 2000 m stopień ochrony IP IP20 panel tylni zgodnie z IEC IP65 panel przedni zgodnie z IEC stopień ochrony NEMA NEMA 4X panel przedni (użytek wewnątz budynku) Odporność na wstrząsy 147 m/s² 3 udary w każdym kierunku X, Y i Z zgodnie z EN/IEC odporność na wibracje 3.5 mm (f = Hz) zgodnie z EN/IEC kierunki X, Y, Z przez 10 cykli (ok. 100 min) 1 gn (f = Hz) zgodnie z EN/IEC kierunki X, Y, Z przez 10 cykli (ok. 100 min) Odporność na oddziaływanie wyładowań elektrostatycznych 6 kv rozładowanie styku zgodnie z IEC poziom 3 Oferta zrównoważonego rozwoju Status oferty zrównoważonego rozwoju RoHS (kod daty: RRTT) REACh Profil ekologiczny produktu Instrukcje dotyczące zakończenia okresu eksploatacji produktu Produkt ekologiczny Green Premium Zgodny - od Schneider Electric declaration of conformity Referencja nie zawiera SVHC powyżej wartości progowej Dostępny Dostępny Contractual warranty Okres 18 miesięcy Dimensions External Dimensions 2 / 6

3 1 Front 2 Right Side 3 Top Installation with Installation Fasteners 3 / 6

4 1 Left Side 2 Front 3 Right Side 4 Top 5 Bottom Dimensions with Cables 4 / 6

5 1 Left Side 2 Rear 3 Right Side 4 Top 5 Bottom Mounting Panel Cut Dimensions A B C R mm in. mm in. mm in. mm in (+1, -0) 8.05 (+0.04, -0) (+1, -0) 6.28 (+0.04, -0) max max. Installation Fastener Dimensions 5 / 6

6 Installation Requirements Mounting Angle When installing the panel in a slanted position with an incline more than 30, the ambient temperature must not exceed 40 C (104 F). You may need to use forced air cooling (fan,a/c) to ensure the ambient operating temperature is 40 C or less (104 F or less). Clearance 6 / 6
