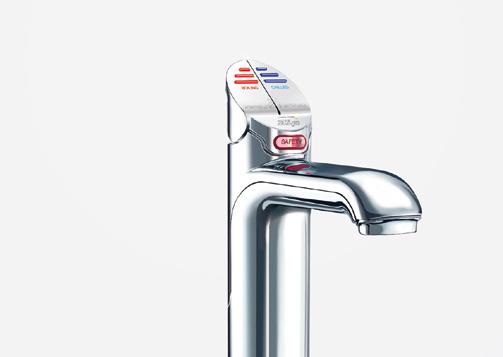

1 Zastosowanie System wody pitnej do: > Wysokojakościowych kuchni w zabudowie > Biur / zapleczy kuchennych > Stołówek pracowniczych / bistro > Gastronomii / hoteli Informacja o produkcie 1 / 6

2 Pytania dotyczące produktu: boiling > chilled + sparkling > G4 BCS 100/75 G4 BCS 160/175 Nr artykułu: Ilość użytkowników: < 15 < 60 Przyłącza wody (śrubowe): G ½" lub G ⅜" * Dopuszczalne ciśnienie wody [bar]: 2,5 7,0 Temperatura gotującej wody, nastawna [ C]: Temperatura schłodzonej wody [ C]: 5 10 Pojemność wrzątku [litry/ filiżanki 1) ]: 2,3 / 13 3 / 18 Wydajność schłodzonej wody [litry/ szklanki 2) / h]: 15 / / 175 Wydajność wrzątku [litry/ filiżanki 1) / h]: 16,7 / ,7 / 160 Czas dogrzania wody [filiżanki 1) / minutę]: 1,6 2,6 Zużycie prądu na utrzymanie gotowości [kwh / 24h]: 0,76 3) 0,77 3) Moc znamionowa dla napięcia 1~ / N / PE 230 V AC [kw]: 2,15 wtyk sieciowy 2,3 wtyk sieciowy Kompaktowe urządzenie podblatowe [kolor]: biały Armatura [materiał na powierzchni]: Chrom Stopień ochrony: IP 20 Waga (stan napełniony) [kg]: Wymiary (wysokość szerokość głębokość) [cm]: 33,5 34,8 46,6 33,5 45,4 47,0 *) Wąż przyłączeniowy G ½" z załączonym adapterem G ⅜" 1) standardowa filiżanka 167 ml 2) standardowa szklanka 200 ml 3) przy uwzględnieniu 12 godzinnego stanu spoczynku Opis > Podblatowy system wody pitnej, dostarcza za jednym przyciśnięciem filtrowaną, wrzącą wodę jak i schłodzoną bądź gazowaną wodę pitną z jednej armatury > Elektroniczna armatura poboru wody z obsługą przyciskami, wskaźni - kami funkcji i przyciskiem zabezpieczającym przed poparzeniem > Wyświetlacz dotykowy do sterowania funkcjami menu, do aktywacji funkcji pracy w trybie oszczędnym > Stała pozycja przycisku do wygodnego napełniania dzbanków > Elektroniczna regulacja temperatury > Łatwo wymienny wkład filtra z węglem aktywnym do filtrowania cząstek > 0,2 mikrometra, z funkcją poprawy smaku i zmniejszenia zwapnienia wody > Zabezpieczenie przed wyciekiem wody W) WS) Uwaga do funkcji nasycenia dwutlenkiem węgla Butla CO 2 przeznaczona do wody gazowanej nie należy do zakresu dostawy. Należy ją zakupić w fachowym handlu. Dostępne są reduktory ciśnienia do butli CO 2 typu SodaClub lub do typowych dostępnych w handlu butli CO 2 z gwintem W 21,8 1/14 RH. Porównanie ekonomiczności (źródło: porównanie internetowe, ) Porównanie pokazuje łączne koszty różnych systemów uwzględniając koszty zakupu, zużycia energii i serwisowania podczas 5-letniego użytkowania. Idealne do wykorzystania w biurze. ca Zip HydroTap G4 BCS 100/75 Podstawa wyliczeń Liczba użytkowników: Liczba dni korzystania: Zużycie: Koszty wody pitnej: Koszty wody w butelkach: Koszty wody w galonach: ca Woda mineralna w butelkach ca osób 230 dni roboczych w roku 0,9 litra/ na osobę i dzień 4 za 1000 litrów 0,57 za litr 0,95 za litr Woda mineralna w galonach W) Wskazówka: Łączna ilość wody gazowanej zależna jest od użytej butli CO 2. Zawartość dwutlenku węgla wynosi maxymalnie 5 g na litr i odpowiada wodzie średnio gazowanej. WS) Wskazówka bezpieczeństwa: Należy zapewnić, aby wydobywający się niekontrolowanie CO 2 nie gromadził się w niebezpiecznym stężeniu: na każdy 1 kg CO 2 należy zapewnić wielkość pomieszczenia 15 m 2 przy wysokości 2,5 m. Informacja o produkcie 2 / 6

Pytania dotyczące instalacji: +48 61 84 99 408 Podczas wyboru właściwego modelu należy uwzględnić codzienne

Wymiary podane w mm Podczas instalacji należy przestrzegać instrukcji montażu i użytkowania.

348 466 mm 160/175 335 454 470 mm Reduktor ciśnienia Odstęp od urządzenia w górę (dolna krawędź zlewozmywaka lub

25 126 116 Przyłącze prądu z wtykiem 230 V AC 50 Hz BCS 100/75 1800 BCS 160/175 2000 Zawór kątowy Opcjonalnie filtr

3 Pytania dotyczące instalacji: Podczas wyboru właściwego modelu należy uwzględnić codzienne zapotrzebowanie i miejsce dostępne w szafce pod specjalną armaturą poboru wrzątku. Przykładowa instalacja z 100/75. Wymiary podane w mm Podczas instalacji należy przestrzegać instrukcji montażu i użytkowania. Średnica nawiercenia otworu do armatury Ø 35,5 Ø 46 Wymiary urządzenia: (wysokość szerokość głębokość) 100/ mm 160/ mm Reduktor ciśnienia Odstęp od urządzenia w górę (dolna krawędź zlewozmywaka lub szuflady) minimum 200 mm Odstęp od urządzenia w prawo i w lewo minimum po 50 mm z każdej strony max. 50 min Przyłącze prądu z wtykiem 230 V AC 50 Hz BCS 100/ BCS 160/ Zawór kątowy Opcjonalnie filtr CLARIS ULTRA Filtr drobnopyłkowy Butla CO 2 Montaż przy zlewozmywaku Montaż wolnostojący z ociekaczem i przedłużką KXTV. 218 Szkic instalacji 3 / 6

4 Dodatki KXF 2.1 (zawarte w zakresie dostawy) Wkład filtra drobnopyłkowego filtruje cząstki > 0,2 mikrometra i dodatkowo poprawia smak wody. Dla modeli od KXF 2.1: nr art System filtrów do zmiękczania wody CLARIS ULTRA (opcjonalnie) W przypadku twardej, zawierającej dużo wapnia wody, zaleca się zastosowanie filtrów CLARIS ULTRA (zaleca się od twardości 7 KH). Głowica pasująca do wszystkich wkładów filtra CLARIS ULTRA Głowica filtra uniwersalna: nr art Wkład filtra, wydajność przy twardości 10 KH litrów Claris Ultra 500: nr art Wkład filtra, wydajność przy twardości 10 KH litrów Claris Ultra 1000: nr art Wkład filtra, wydajność przy twardości 10 KH litrów Claris Ultra 2000: nr art DMBCS Reduktor ciśnienia ze standardowym przyłączem butli CO₂ (1 2 cal), Zakup butli gazowych w handlu fachowym DMBCS: nr art DMSP Reduktor ciśnienia z przyłączem Soda Club DMSP: nr art COF Butla gazowa CO₂ do przyłącza Soda Club COF: nr art Dodatki 4 / 6

5 Dodatki KXA (opcjonalny) Urządzenia Zip HydroTap dostarczane są z chromowaną błyszczącą armaturą. Opcjonalnie armatury KXA dostępne są w następujących wykończeniach: Chrom z połyskiem (standard) KXA 10: nr art Chrom szczotkowany KXA 20: nr art Czarny z połyskiem KXA 30: nr art Czarny mat KXA 40: nr art KXV (opcjonalny) Występujące jako opcja przedłużenie w chromie podwyższa elektroniczną armaturę poboru o 10,7 cm. Chrom z połyskiem (standard) KXV 10: nr art Chrom szczotkowany KXV 20: nr art Czarny z połyskiem KXV 30: nr art Czarny mat KXV 40: nr art KXTV (opcjonalny) Występujący jako opcja ociekacz ze stali szlachetnej z przyłączem do odpływu i przedłużeniem armatury w chromie umożliwia elastyczny montaż elektronicznej armatury poboru wody w dowolnym miejscu poza zlewozmywakiem. Chrom z połyskiem (standard) KXTV 10: nr art Chrom szczotkowany KXTV 20: nr art Czarny z połyskiem KXTV 30: nr art Czarny mat KXTV 40: nr art AIO (opcjonalny) Ta armatura o konstrukcji ciśnieniowej jest multitalentem scalającym wszystkie funkcje armatury BCS i dodatkowo oferuje możliwość poboru bieżącej wody do zwykłych czynności za pomocą bocznej dźwigni. Dzięki temu nie jest konieczne użycie żadnej dodatkowej armatury do bieżącej wody. AIO: nr art Dodatki 5 / 6

6 Dodatki KXB (opcjonalny) Zestaw montażowy z tworzywa do G4 BCS 160/175, ułatwia instalację wentylacji w szafkach kuchennych. Wymiary (wys. szer. gł.) 4 49,5 50 cm. KXB: nr art CLAGE Polska Spółka z o.o. Ul. Wichrowa Poznań Tel Fax info@clage.pl > Dodatki 6 / 6
