1 Narzędzia miernicze, traserskie, przyrządy kontrolne Suwmiarki Mikrometry Wałeczki pomiarowe do gwintów Wzorce nastawcze Uniwersalne urządzenia pomiarowe Płytki wzorcowe Sprawdziany Zestawy kulek pomiarowych Płytki szklane Kołki metryczne i kontrolne Korpusy sprawdzianów rowkowych Czujniki zegarowe i macki miernicze Sondy miernicze i wyświetlacze Głębokościomierze Urządzenia do pomiarów zewnętrznych i wewnętrznych Urządzenia do pomiaru chropowatości Urządzenia do pomiarów własności fizycznych Stojaki pomiarowe Uchwyty magnetyczne Statywy pomiarowe Stopki do statywów pomiarowych Stoły pomiarowe Płytki metryczne i kontrolne Wysokościomierze i przyrządy traserskie Wielowspółrzędnościowe urządzenia pomiarowe Systemy ewidencji danych pomiarowych Kable łączące Narzędzia traserskie Liniały i kątowniki Elementy napinające Pary pryzm i pryzmy dystansujące Podkładki równoległe Płytki metryczne, kontrolne, traserskie i płyty miernicze do tuszowania Farba traserska i pasta do tuszowania Urządzenia do kontroli ruchu obrotowego Kątomierze Taśmy foliowe Taśmy sprawdzianów czujnikowych Sprawdziany i szablony Wskaźniki gwintowe Klucze do pomiaru tolerancji ISO Przyrządy do pomiaru nachylenia Poziomnice i poziomnice kierunkowe Systemy laserowe Przyrządy do pomiaru odległości Wagi Przyrządy do mierzenia siły rozciągania i nacisku Siłomierze puszkowe Stopery Obrotomierze/stroboskopy Urządzenia do pomiaru grubości warstwy Urządzenia do kontroli wytrzymałości Przyrządy powiększające i obserwacyjne Przymiary kreskowe/wstęgowe Baterie Przyrządy kontrolne Serwis kontroli przyrządów pomiarowych i kalibracji

2 Nasi dostawcy wyrobów grupy katalogu: 0 i m, q 1 Deumo Y l I Q N S T V * S 7 = ü s j A & 0 j A RUGOTEST d V M i C L S ( TICOM N +

3 Narzędzia miernicze, traserskie, przyrządy kontrolne suwmiarek kieszonkowych Pomiar zewnętrzny Pomiar wewnętrzny Pomiar odstępów lub odsadzeń Pomiar wcięć Pomiar średnicy Zaznaczanie punktu środkowego Pomiar głębokości Pomiar głębokości z pomocą mostka pomiarowego Powierzchnie pomiarowe szlifowane i precyzyjnie docierane, z prętem do pomiaru głębokości Obszar odczytu chromowany matowo Dokładność wg DIN 862 Podziałka w i calach osadzona głębiej Odczyt 0,05 i 1/128 cala, na odwrocie tabela gwintów, w etui Suwmiarka kieszonkowa precyzyjna Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Stal nierdzewna, prowadnica i suwak hartowane śruba ustalająca górna zacisk chwilowy śruba ustalająca dolna zakres pomiarowy długość szczęk odczyt , , , Suwmiarka kieszonkowa dla leworęcznych ze śrubą ustalającą, 4 krotny pomiar Odczyt 0,05 i 1/128 cala Precyzyjna suwmiarka kieszonkowa dla leworęcznych Stal nierdzewna, hartowana 1010 Śruba ustalająca zakres pomiarowy odczyt , wwwatornpl Wydajność potrzebuje jakości Suwmiarki cyfrowe ATORN: pomiarowych ATORN Zamówienia Hotline - Fax: wwwhhwpl 1

4 Suwmiarka kieszonkowa Ograniczniki głębokości Etui do suwmiarek Z okrągłym prętem do pomiaru głębokości Ø 1,8 Powierzchnie pomiarowe szlifowane i precyzyjnie docierane Obszar odczytu chromowany matowo Dokładność wg DIN 862 Podziałka w i calach osadzona głębiej Odczyt 0,05 i 1/128 cala, w etui Suwmiarka kieszonkowa precyzyjna Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Stal nierdzewna, prowadnica i suwak hartowane Zacisk chwilowy Śruba ustalająca zakres pomiarowy długość szczęk odczyt , Ograniczniki głębokości Stal nierdzewna, hartowana i szlifowana ( Do cyfrowych suwmiarek kieszonkowych TESA (zakres pomiarowy 150 ) i suwmiarek zegarowych (zakres pomiarowy 150 ) Do noniuszowych suwmiarek kieszonkowych HHW i TESA (zakres pomiarowy 150 ), cyfrowych suwmiarek kieszonkowych (zakres pomiarowy 150, 200 i 00 ) i suwmiarek zegarowych (zakres pomiarowy 150 ) powierzchnia styku x x Odczyt bez paralaksy, powierzchnie pomiarowe szlifowane, z prętem do pomiaru głębokości Obszar odczytu chromowany matowo, dokładność wg DIN 862, odczyt 0,05 i 1/128 cala, na odwrocie tabela gwintów, w etui Suwmiarka kieszonkowa precyzyjna Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Stal nierdzewna, hartowana Zacisk chwilowy Śruba ustalająca zakres pomiarowy długość szczęk odczyt , Odczyt bez paralaksy i podwójna prowadnica pryzmatyczna (1), powierzchnie pomiarowe szlifowane i docierane, z prętem do pomiaru głębokości Obszar odczytu chromowany matowo, dokładność wg DIN 862, odczyt 0,05 i 1/128 cala, na odwrocie tabela gwintów, w etui Suwmiarka kieszonkowa precyzyjna Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Stal nierdzewna, hartowana 100 (1) Śruba ustalająca zakres pomiarowy długość szczęk odczyt , wwwhhwpl Zamówienia Hotline - Fax:

5 101 Etui do suwmiarek ze sztucznej skóry w kolorze czarnym Bez guzika Etui do suwmiarek Narzędzia miernicze, traserskie, przyrządy kontrolne 101 do suwmiarek o zakresie pomiarowym Z wyjściem danych Proximity RS 22/USB System pomiarowy odporny na zabrudzenia, wodę i chłodziwa Rodzaj zabezpieczenia IP 67 Dokładność powtórzeń 0,01 Dokładność wg DIN 862 Głębokościomierz (150 i 200 ) 4 x 1,4 Jednorazowe zerowanie i ustawienie jednostki pomiarowej do momentu wymiany baterii (V, typ CR 202), bateria o długiej trwałości Transmisja danych pomiarowych, funkcja HOLD, przełączanie z jednostek metrycznych na calowe, wyłącznik automatyczny i manualny Dodatkowa podziałka na prowadnicy Przekrój prowadnicy 16 x Wyświetlacz LCD z wysokością cyfr 6 Cyfrowa suwmiarka kieszonkowa IP 67 Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Także do stosowania w warsztacie (IP 67) Stal nierdzewna, hartowana i szlifowana Przeciwsprawdziany patrz nr kat Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat zakres pomiarowy długość szczęk rozdzielczość proximity/usb /20 0,01 x /20 0,01 x /24 0,01 x Z okrągłym prętem do pomiaru głębokości Ø 1,5 Dokładność wg DIN 862 Rodzaj zabezpieczenia IP 67 Ze śrubą ustalającą Bez wyjścia danych Funkcja on/off, zerowanie w dowolnej pozycji Przełączanie z jednostek metrycznych na calowe Z KEEPTRONIC (blokowanie ustawionej wartości referencyjnej) Z funkcją Cyfrowa suwmiarka kieszonkowa IP 67 oszczędzania energii (samoczynne wyłączania po ok 2 h) W etui wraz z bateriami (typ CR 202) Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Przeciwsprawdziany patrz nr kat Baterie zapasowe patrz nr kat zakres pomiarowy długość szczęk długość szczęk górnych rozdzielczość ,01 ( ) Z okrągłym prętem do pomiaru głębokości Ø 1,5 Dokładność wg DIN 862 Rodzaj zabezpieczenia IP 40 Ze śrubą ustalającą Bez wyjścia danych Funkcja on/off, zerowanie w dowolnej pozycji Przełączanie z jednostek metrycznych na calowe Z KEEPTRONIC (blokowanie ustawionej wartości referencyjnej) Z funkcją Cyfrowa suwmiarka kieszonkowa IP 40 oszczędzania energii (samoczynne wyłączanie po ok 2 h) W etui wraz z bateriami (typ CR 202) Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Przeciwsprawdziany patrz nr kat Baterie zapasowe patrz nr kat zakres pomiarowy długość szczęk długość szczęk górnych rozdzielczość , Zamówienia Hotline - Fax: wwwhhwpl 15

6 Suwmiarka kieszonkowa digimax Z niemetalowego tworzywa High-Tech składającego się w 60 % z włókna szklanego, nie koroduje, nie ma właściwości magnetycznych, niemal nie przewodzi ciepła i prądu Odporna na chemikalia, powierzchnie pomiarowe odporne na temperatury C Powierzchnie pomiarowe chronią miejsca wrażliwe przed uszkodzeniem Pręt do pomiarów głębokości Wyświetlacz LCD na pięć cyfr, z wysokością cyfr 7,5, automatyczne załączanie i wyłączanie, przełączanie z jednostek metrycznych na calowe Posiada symbol CE, dostarczana w etui Cyfrowa suwmiarka kieszonkowa Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Przeciwsprawdziany patrz nr kat Baterie zapasowe patrz nr kat Brak możliwości kalibracji! zakres pomiarowy rozdzielczość , * 107 Nowoczesne, niekonwencjonalne wzornictwo, łatwo dostosowuje się do ręki, niezwykle odporna dzięki zastosowaniu powierzchniowo utrwalanego stopu lekkiego Znakomite właściwości ślizgowe suwaka, położone wewnątrz prowadnice chronione przez uszkodzeniem (patent) Duży wyświetlacz (wysokość cyfr: 7 ) gwarantujący szybki i bezbłędny odczyt, zerowanie wyświetlacza w dowolnym miejscu zakresu pomiarowego Spełnia wysokie wymogi dokładności zgodnie z DIN 862 (Forma 1 AZ) Średnica głębokościomierza Ø 1,8 (tylko przy zakresie pomiarowym 150 i 200 ), baterie (V, typ CR 202) o długiej żywotności, rodzaj zabezpieczenia (CEI/IEC) IP 40 Oznaczona indywidualnym numerem fabrycznym, produkt szwajcarski Dostarczana w etui wraz z instrukcją obsługi i raportem kontrolnym z deklaracją zgodności Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Szczególnie polecana do pomiarów tworzyw tnących, ściernych i z kamienia oraz ostrzy z metali twardych Cyfrowe suwmiarki kieszonkowe capa µ system IP 40 Obudowa z tworzywa sztucznego, prowadnica i suwak z lekkiego stopu, nierdzewne Nóżki ze stali nierdzewnej, elementy stalowe nóżek dodatkowo powlekane azotkiem tytanu (TiN), twardość 200 HV 0,05 Okrągły pręt do pomiaru głębokości (tylko w przypadku zakresu pomiarowego 150 i 200 ) z hartowanej stali sprężynowej Przeciwsprawdziany patrz nr kat Baterie zapasowe patrz nr kat Ogranicznik głębokości Do zakresów pomiarowych 150 i suwmiarka ogranicznik zakres pomiarowy rozdzielczość A B C , , , ( ) Cyfrowa suwmiarka kieszonkowa SHOP-CAL ( Zakres pomiarowy 150, wraz z certyfikatem kontroli i deklaracją zgodności Tryby pomiaru ABSOLUTNY lub RÓŻNICUJĄCY Przeciwsprawdziany patrz nr kat Baterie zapasowe patrz nr kat zakres pomiarowy rozdzielczość , wwwhhwpl Zamówienia Hotline - Fax: magazynowych

7 Narzędzia miernicze, traserskie, przyrządy kontrolne Cyfrowe suwmiarki kieszonkowe TESA-CAL IP 67 ( Zakres pomiarowy 150, wraz z certyfikatem kontroli i deklaracją zgodności Rodzaj zabezpieczenia: IP Z suwakiem pomocniczym i złączem RS Bez wyjścia danych Przeciwsprawdziany patrz nr kat Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat zakres pomiarowy rozdzielczość RS 22 suwak pomocniczy ,01 x x 201 zakres pomiarowy rozdzielczość RS 22 suwak pomocniczy , ,01 x ,01 x S Z wyjściem danych Opto RS 22, przeniesienie zmierzonych wartości, funkcja HOLD Dokładność powtórzeń 0,01 Dokładność wg DIN 862 Wyświetlacz LCD z wysokością cyfr 6, rodzaj zabezpieczenia: IP 54 Włączanie / wyłączanie, zerowanie, przełączanie ze wskazań metrycznych na wskazania w calach za pomocą jednej ręki Bateria V, typ CR 202, o długiej trwałości Dostarczana w etui Cyfrowa suwmiarka kieszonkowa IP 54 Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Stal nierdzewna, hartowana i szlifowana Przeciwsprawdziany patrz nr kat Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat Bez drążka pomiaru głębokości Z okrągłym drążkiem pomiaru głębokości 105 zakres pomiarowy długość szczęk rozdzielczość opto głębokościomierz 105 m RS ,01 x 4 x 1, ,01 x 4 x 1, ,01 x ,01 x Ø 1, Cyfrowa suwmiarka kieszonkowa Funkcja HOLD, głębokościomierz i suwak pomocniczy Dokładność powtórzeń 0,01 Dokładność wg DIN 862 Wyświetlacz LCD z wysokością cyfr 6 Załącznik/wyłącznik, zerowanie, przełączanie z jednostek metrycznych na calowe Bateria 1,5 V, typ SR 44, przygotowane do długiego czasu pracy Dostarczana w etui Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Stal nierdzewna, hartowana i szlifowana Przeciwsprawdziany patrz nr kat Baterie zapasowe patrz nr kat zakres pomiarowy długość szczęk rozdzielczość , Cyfrowe suwmiarki kieszonkowe dla leworęcznych Dla leworęcznych Duży wyświetlacz LCD o wysokości cyfr 11 Dokładność wg DIN 862 Dokładność powtórzenia 0,01, granica błędu +/- 0,0 Płaski pomiar głębokości Przełączanie /cal, dowolna pozycja zerowania, włączanie / wyłączanie Z baterią (1,5V, typ SR 44) Nierdzewna, hartowana stal Precyzyjnie szlifowane i docierane szczęki pomiarowe Przeciwsprawdziany patrz nr kat Baterie zapasowe patrz nr kat zakres pomiarowy rozdzielczość , Zamówienia Hotline - Fax: wwwhhwpl 17

8 Suwmiarka warsztatowa Powierzchnie pomiarowe i prowadnice szlifowane na gładko Obszar odczytu chromowany matowo i skalowany laserowo z wysoką dokładnością Odsadzone zakończenia szczęk do pomiarów wewnętrznych, wygięte szczęki górne do pomiarów w wąskich miejscach Zabezpieczona śruba ustalająca na górze i regulowany wpust ślizgowy z brązu Dokładność wg DIN 862 Podziałka główna położona głębiej dla ochrony przed uszkodzeniem i zużyciem Odczyt dolny 0,05, górny 1/128 cala (500 bez podziałki w calach) Stal nierdzewna, w całości hartowana i szlifowana Precyzyjna suwmiarka warsztatowa 1075 Bez szczęk górnych, bez ustawiania precyzyjnego 1076 Ze szczękami górnymi, bez ustawiania precyzyjnego 1078 Ze szczękami górnymi, z ustawianiem precyzyjnym zakres pomiarowy długość szczęk odczyt , , , Odczyt bez paralaksy, powierzchnie pomiarowe szlifowane na gładko Odsadzone zakończenia szczęk do pomiarów wewnętrznych Śruba ustalająca i regulowany wpust ślizgowy Dokładność wg DIN 862 Podziałka: górna i dolna w, do bezpośredniego odczytu wartości z pomiarów zewnętrznych i wewnętrznych Odczyt: u góry i u dołu 0,05 (noniusz rozszerzony do 9 ) Noniusz i skala podzielone laserowo z dużą dokładnością, chromowane Precyzyjna suwmiarka warsztatowa Stal nierdzewna, hartowana i szlifowana 1080 Ze szczękami górnymi, bez ustawiania precyzyjnego 1081 Ze szczękami górnymi, z ustawianiem precyzyjnym zakres pomiarowy długość szczęk odczyt , Wydajny system pomiarowy odporny na zużycie, bez mechanicznych elementów przenoszenia Wyjście danych Opto RS 22 Sześciocyfrowy wyświetlacz LCD, wysokość cyfr 6, przełączenie /cale, dowolne ustawienie punktu zerowego, włącznik/wyłącznik, funkcja HOLD Z KEEPTRONIC (blokowanie ustawionej wartości referencyjnej) Dokładność powtórzenia 0,01, dokładność wg DIN 862 (zakres pomiarowy ), dokładność wg normy zakładowej (zakres pomiarowy ) Bateria V, typ CR 202, o długiej trwałości, z możliwością wyłączenia Dostarczana w etui drewnianym Do pomiarów metodą różnicową, pomiarów porównawczych i tolerancji, bez konieczności dodatkowych zawiłych operacji obliczeniowych Precyzyjna cyfrowa suwmiarka warsztatowa Stal nierdzewna, powierzchnie prowadnicy hartowane i szlifowane, powierzchnie pomiarowe hartowane indukcyjnie i szlifowane Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat Bez szczęk górnych, z ustawianiem precyzyjnym 1116 Ze szczękami górnymi, bez ustawiania precyzyjnego 1118 Ze szczękami górnymi, z ustawianiem precyzyjnym zakres pomiarowy długość szczęk nasadka do pomiaru otworów rozdzielczość opto RS ,01 x ,01 x ,01 x ( ) 20 ( ) ,01 x F ( ) 204 F wwwhhwpl Zamówienia Hotline - Fax: magazynowych

9 1119 Bez szczęk górnych i bez suwaka pomocniczego Wyświetlacz LCD, cyfry o wysokości 8 Przełączanie /cale, dowolna pozycja zerowania, Precyzyjne suwmiarki cyfrowe Narzędzia miernicze, traserskie, przyrządy kontrolne włączanie / wyłączanie Szczęki pomiarowe ze stali nierdzewnej, lewa szczęka regulowana, nasadka do pomiaru otworów 20 Dostarczane w miękkim opakowaniu z wysuwanym kartonem 1119 Zakres pomiaru Odczyt Odczyt Długość szczek Waga 1119 cale ok g 500 0,01 0, ,01 0, ,01 0, F ,01 0, F ( ) ,01 0, F ( ) ,01 0, F ( ) ,01 0, F ( ) Precyzyjna cyfrowa suwmiarka warsztatowa TESA IP 67 ( Z zaokrąglonymi powierzchniami pomiaru do wymiarów wewnętrznych i szczęk górnych Rodzaj zabezpieczenia IP 67 Przymiar z inkrementalną, magnetyczną podziałką Wyjście danych Opto RS 22 6 pozycyjny wyświetlacz LCD, cyfry o wysokości 7, przełączanie /cale, zerowanie w dowolnej pozycji Włączanie / wyłączanie, automatyczne przełączanie w tryb oszczędzania energii po 10 minutach, wyłączanie po 2 godzinach Funkcja HOLD Dokładność wg DIN 862 Temperatura robocza 10 C 40 C, bateria V, typ CR 202 o długiej żywotności Dostarczane w etui z drewna lub tworzywa sztucznego z raportem kontroli i deklaracją zgodności Do pomiarów bezwzględnych, metodą różnicową, pomiarów porównawczych i tolerancji, bez konieczności dodatkowych zawiłych operacji obliczeniowych stal nierdzewna, hartowana Inne wersje dostępne na zamówienie Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat zakres pomiarowy wymiary 1120 A x B x C 00 5 x 90 x x 150 x 60 ( ) x 150 x 56 ( ) Super lekkie cyfrowe suwmiarki warsztatowe Z wyjściem danych Opto RS 22, pomiar wewnętrzny i zewnętrzny za pomocą funkcji Preset dla obu rodzajów pomiaru Funkcja Min/Maks, wyświetlanie tolerancji granicznych Dokładność powtórzeń 0,02 Długość szczęk do pomiarów zewnętrznych 150, ze stali hartowanej powlekanej tytanem Kołki pomiarowe do pomiarów wewnętrznych o długości 18, z węglika spiekanego Od zakresu pomiarowego 1025 z przesuwną i dającą się ustalić lewą szczęką pomiarową Stałe obciążenie pomiarowe dla pomiarów wewnętrznych i zewnętrznych Listwa pomiarowa to wydrążony profil aluminiowy, wzmocniony dwoma prętami stalowymi, hartowanymi i szlifowanymi Powoduje to znakomite prowadzenie suwaka i ochronę listwy przed uderzeniami Wyświetlacz LCD z wysokością cyfr 8,5 Bateria (V, typ C 202), o długiej trwałości Nieznaczny ciężar ułatwia manipulację przyrządem i zwiększa trafność pomiaru Przeciwsprawdziany patrz nr kat Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat Osprzęt dostępny na zamówienie 1127 zakres pomiarowy granica błędu waga opto 1127 A B kg RS ,0 1,1 x ( ) ,04 1, x ,06 1,6 x F ( ) ,12 2,0 x F ( ) ,15 2, x F ( ) ,20 2,6 x F ( ) ,25,0 x F ( ) 207 magazynowych Zamówienia Hotline - Fax: wwwhhwpl 19

10 Suwmiarka warsztatowa Suwmiarka z okrągłą skalą Suwmiarka do wpustów Duże suwmiarki warsztatowe Najwyższa precyzja, odsadzone zakończenia szczęk do pomiarów wewnętrznych Końcówki hartowane, śruba ustalająca, dokładność wg DIN 862 Podziałka: Stal specjalna 1187 Bez szczęk górnych, bez ustawiania precyzyjnego 1188 Ze szczękami górnymi, bez ustawiania precyzyjnego Bez szczęk górnych, z ustawianiem precyzyjnym 1190 Ze szczękami górnymi, z ustawianiem precyzyjnym 1189 Wszystkie suwmiarki dostępne także w wersji nierdzewnej Inne suwmiarki z zakresem pomiarów bis 5000 oraz większymi długościami szczęk dostępne na zamówienie zakres pomiarowy długość szczęk odczyt ,05 F 01 F 01 F ,05 F 05 F ( ) 05 F ,05 F ( ) ,05 F 10 F ( ) 10 F ,05 F ( ) 11 F ( ) 11 F ( ) ,05 F ( ) ,05 F ( ) 14 F ( ) Suwmiarka z okrągłą skalą (suwmiarka zegarowa) Z krzyżującymi się szczękami górnymi Zakończenia szczęk wygięte do pomiarów rdzeni gwintów Pręt do pomiaru głębokości, rolkowe ustawianie precyzyjne i śruba ustalająca Tarcza z czytelną podziałką i wyraźnym skalowaniem, pierścień ustalający chromowany matowo, Punkt zerowy regulowany z możliwością umocowania Skala wykonana laserowo chromowana matowo, odporna na wstrząsy Dokładność wg DIN 862, w etui Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Stal nierdzewna, hartowana Nr kat jeden obrót wskazówki = 1 dla uniknięcia błędnych odczytów Przeciwsprawdziany patrz nr kat zakres pomiarowy długość szczęk odczyt 1 obrót wskazówki , , , , wwwatornpl Wydajność potrzebuje jakości Na przykład czujniki zegarowe ATORN: pomiarowych ATORN 110 wwwhhwpl Zamówienia Hotline - Fax: magazynowych

11 I I Narzędzia miernicze, traserskie, przyrządy kontrolne Suwmiarka z okrągłą skalą (suwmiarka zegarowa) Obrotowa tarcza ze śruba ustalającą, opatentowane zabezpieczenie przed uderzeniem, wysoka precyzja dzięki zastosowaniu hartowanej i szlifowanej zębatej listwy pomiarowej, dokładność według DIN 862, dostarczana w etui wraz z raportem kontroli i deklaracją zgodności Do pomiarów zewnętrznych, wewnętrznych, głębokości i odstępów lub pierścieni Stal nierdzewna, hartowana Przeciwsprawdziany patrz nr kat ( W celu uniknięcia błędnych odczytów jeden obrót wskazówki = I W celu uniknięcia błędnych odczytów jeden obrót wskazówki = ( Jeden obrót wskazówki = zakres pomiarowy długość szczęk odczyt 1 obrót wskazówki , , , , , Precyzyjna suwmiarka do wpustów do pierścieni osadczych & Z wygiętymi szczękami górnymi do pomiarów wewnętrznych Powierzchnie pomiarowe hartowane i szlifowane na gładko Obszar odczytu chromowany matowo Podziałka osadzono głębiej na listwie pomiarowej Podziałka główna i noniusz podzielone laserowo z dużą dokładnością Suwak ze śrubą ustalającą i regulowanym wpustem ślizgowym z brązu fosforowego Dokładność wg normy zakładowej Do pomiarów wpustów do pierścieni osadczych w otworach wiertniczych Stal nierdzewna A C B 125 zakres pomiarowy długość szczęk odczyt wygięcie ramię T długość całkowita 125 B l C x A ,05 x 0,9 16 x, ,05 5 x 2,0 16 x, ,05 7 x,0 20 x 5, ,05 10 x 5,0 20 x 5, Z wyjściem danych Opto RS 22, z wygiętymi szczękami górnymi do pomiarów wewnętrznych, załącznik/wyłącznik, ustawianie punktu zerowego w dowolnym miejscu, przełączenie /cale, funkcja HOLD (ustalenie wartości pomiaru), PRESET(ustawienie wartości pomiaru) Dokładność wg normy zakładowej, mechanika precyzyjna, wydajny system pomiarowy Bateria V, typ CR 202 Dostarczana w etui drewnianym Do pomiarów wpustów do pierścieni osadczych w otworach wiertniczych Precyzyjna cyfrowa suwmiarka do wpustów do pierścieni osadczych Stal nierdzewna Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat A C B 1241 zakres pomiarowy długość szczęk odczyt wygięcie ramię T długość całkowita opto RS B I C x A ,01,0 x 0,9 16 x 25 x ,01 5,0 x 2,0 16 x 25 x 102 Zamówienia Hotline - Fax: wwwhhwpl 111

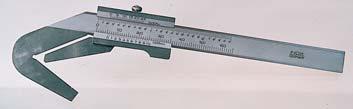

12 Suwmiarka uniwersalna Suwmiarka traserska -i 5 punktowe suwmiarki Głębokościomierz Specjalne suwmiarki do pomiarów różnorodnych form warsztatowych Dzięki wymiennym końcówkom pomiarowych i przedłużkom czujników zegarowych możliwość indywidualnego dopasowania do potrzeb Do pomiarów wewnątrz i na zewnątrz Ze śrubą ustalającą Do gwintów pomiarowych M 2,5 Zerowanie w dowolnym miejscu Dokładność według DIN 862, przełączanie /cale Funkcja Hold (pamięć wartości pomiarowych) Funkcja Preset (wstępne ustawianie wartości pomiarowych) Pamięć dla 2 wartości odniesienia, z wyjściem danych RS 22 Bateria ( V litowa, typ 202) Uniwersalny zestaw cyfrowych suwmiarek Zakres dostawy: Suwmiarki, końcówki pomiarowe, baterie, w etui Nakładki pomiarowe patrz nr kat 114 Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat zakres pomiarowy odczyt długość stopek wymiar wewnętrzny od , , Suwmiarka traserska Ze śrubą ustalającą Podziałka:, na ramieniu i prowadnicy Odczyt 0,05 (noniusz rozszerzony do 9 ) Stal specjalna, prowadnica traserska rozszerzona 1245 zakres pomiarowy odczyt prowadnica traserska , , , , Precyzyjna suwmiarka i 5-punktowa Odczyt bez paralaksy z podziałką /cale, chromowana matowo Odczyt 0,05 (noniusz rozszerzony do 9 ) Do pomiaru średnic frezów, rozwiertaków, gwintowników, wałów z wpustem przesuwnym, kół zębatych itd Stal nierdzewna Do narzędzi trzykrawędziowych Do narzędzi pięciokrawędziowych do Ø zakresu pomiarowego wwwatornpl Wydajność potrzebuje jakości Suwmiarki cyfrowe ATORN: pomiarowych ATORN 112 wwwhhwpl Zamówienia Hotline - Fax:

13 105 Obszar odczytu chromowany matowo, podziałka w Prowadnica w całości hartowana, z wymiennym hartowanym kołkiem pomiarowym i jednostronną podziałką Powierzchnie pomiarowe hartowane Dokładność wg DIN 862 Dostarczane w etui Do pomiarów niewielkich i odsadzonych otworów Głębokościomierz precyzyjny Stal nierdzewna Narzędzia miernicze, traserskie, przyrządy kontrolne 5 ø zakres pomiarowy długość mostka pręt T odczyt x 0, Podziałka w Powierzchnie pomiarowe hartowane indukcyjnie Ze śrubą ustalającą Obszar odczytu chromowany matowo Stal nierdzewna Głębokościomierz precyzyjny 106 Dokładność wg DIN 862 Dwustronna podziałka do przekładania ramienia Listwa pomiarowa cała hartowana, z wymiennym hartowanym kołkiem pomiarowym Ø kołka pomiarowego: 1,5 (w przypadku listwy pomiarowej 8 x ) względnie 2,0 (w przypadku listwy pomiarowej 12 x 4 ) 121 Dokładność wg DIN 862 Z prostym fazowanym ramieniem 126 Dokładność wg DIN 862 Dwustronna podziałka do przekładania ramienia Długość x Szerokość odcinka kąta: 12,5 x 5 dla otworów od Ø 22 (w przypadku listwy pomiarowej 8 x ) względnie 16 x 10 dla otworów od Ø 28 (w przypadku listwy pomiarowej 12 x 4 ) 127 Dokładność wg normy zakładowej Dwustronna podziałka do przekładania ramienia W prawym kącie podwójnie odsadzone ramię do pomiarów szerokości i odstępów w otworach lub wpustach od Ø , ,01 zakres pomiarowy długość mostka pręt T odczyt x 0, x 0, x 4 0, x 4 0, x 4 0, x 5 0, Głębokościomierz precyzyjny ( Z obrotową płytą oporową Odczyt 0,05 Dokładność wg DIN 862 Tło skali matowo chromowane, główna podziałka dzięki pogłębieniu chroniona przed zatarciem Dostarczane w etui z tworzywa sztucznego z raportem kontrolnym i deklaracją zgodności Stal nierdzewna Mostki pomiarowe patrz nr kat zakres pomiarowy noniusz górny A B C D , , , , , , Zamówienia Hotline - Fax: wwwhhwpl 11

14 Głębokościomierz Mostki pomiarowe Suwmiarka doczepiana 101 Cyfrowa suwmiarka kieszonkowa IP 67 ( Z obrotową płytą oporową Rodzaj zabezpieczenia IP 67 Pręt pomiarowy z przyrostową pojemnościową podziałką Wyjście danych Opto RS 22 6 pozycyjny wyświetlacz LC, cyfry o wysokości 7, przełączanie /cale, zerowanie w dowolnej pozycji Włączanie / wyłączanie, automatyczne przełączanie w tryb oszczędzania energii po 10 minutach, wyłączanie po 2 godzinach Funkcja HOLD Dokładność wg DIN 862 Temperatura robocza 10 C 40 C, bateria V, typ CR 202 o długiej żywotności Dostarczane w etui z drewna lub tworzywa sztucznego z raportem kontroli i deklaracją zgodności Inne wersje dostępne na życzenie Mostki pomiarowe patrz nr kat 102 Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat zakres pomiarowy A B , , , Nakładane mostki pomiarowe ( według normy warsztatowej, z deklaracją zgodności Dostawa z materiałem mocującym Do głębokościomierzy suwmiarkowych nr kat 100 i A B C maks błąd 102 µm S Złącze Opto RS 22 Transmisja danych pomiarowych, funkcja HOLD, przełączanie z jednostek metrycznych na calowe, Załącznik/wyłącznik Z prostym fazowanym ramieniem Dokładność wg DIN 862 Bateria (V, typ C 202), o długiej trwałości Dostarczana w etui Do pomiaru głębokości i odstępów Głębokościomierz cyfrowy Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat zakres pomiarowy długość mostka granice błędu rozdzielczość opto-rs ,04 0,01 x ,05 0,01 x 20 wwwatornpl Wydajność potrzebuje jakości Frezy zgrubne i kręte ATORN: frezowania ATORN 114 wwwhhwpl Zamówienia Hotline - Fax:

15 Głębokościomierz cyfrowy Narzędzia miernicze, traserskie, przyrządy kontrolne Wydajny system pomiarowy odporny na zużycie, bez mechanicznych elementów przenoszenia Z wyjściem danych Opto RS 22 Pięciocyfrowy wyświetlacz LCD, wysokość cyfr 6, przełączenie /cale, dowolne ustawienie punktu zerowego, funkcja HOLD, włącznik/wyłącznik Dokładność powtórzenia 0,01 Baterie (V, typ CR 202) o długiej żywotności, które można odłączyć Dostarczana w etui drewnianym Do pomiarów bezwzględnych, metodą różnicową, pomiarów porównawczych i tolerancji, bez konieczności dodatkowych zawiłych operacji obliczeniowych Stal nierdzewna Powierzchnie prowadnicy hartowane i szlifowane, powierzchnie pomiarowe hartowane indukcyjnie i szlifowane 140 Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat Z ramieniem odgiętym prostokątnie Dokładność wg DIN 862 Do pomiarów wcięć, np w otworach (od Ø 28 ) i odsadzeniach Z prostym fazowanym ramieniem Dokładność wg DIN 862 Do pomiaru głębokości i odstępów 144 Z ramieniem odgiętym dwustronnie Dokładność wg normy zakładowej Do pomiarów szerokości i odstępów, wpustów i wcięć w otworach od Ø zakres pomiarowy długość mostka rozdzielczość opto RS ,01 x ,01 x ,01 x Z wymiennymi nasadkami pomiarowymi, wyświetlacz LC o dużym kontraście z cyframi o wysokości 7,5, wyjście danych Opto RS 22 Talerzowa końcówka pomiarowa szczególnie dobrze nadaje się do pomiarów odstępów i szerokości rowków Dokładność wg DIN 862 Funkcja ON/OFF, zerowanie w dowolnej pozycji Przełączanie /cale, funkcja PRESET (wstępne ustawianie wartości pomiarowych), zmiana kierunku licznika (+/-) do pomiaru różnic Z funkcją oszczędzania Głębokościomierz cyfrowy energii z automatycznym wyłączaniem po ok 2 godzinach Bateria typ CR 202 o długiej trwałości Dostarczana w etui Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat zakres pomiarowy rozdzielczość długość mostka głębokościomierz opto RS Ø 100 0, x & Z wyjściem danych Opto RS 22 C i bezpośrednim odczytem cyfrowym Końcówki szyny wyposażone są we wpusty do mocowania Na tylnej ściance suwaka znajduje się płytka ślizgowa Wyświetlacz LCD: 5 pozycyjny, cyfry o wysokości 6 +/- funkcja Preset (wstępne ustawienie wartości pomiarowych), przełączanie /cale, dowolna pozycja zerowania, funkcja Hold (pamięć wartości pomiarowych), włączanie / wyłączanie Dostawa z baterią 1,5 V, typ SR 44 Suwmiarki cyfrowe doczepiane Do wszystkich pomiarów ruchomych na stołach współrzędnościowych do obrabiarek, maszyn do obróbki drewna i maszyn mierniczych Prowadnica z nierdzewnej stali hartowanej Twardość większa lub równa 5 HRC Inne zakresy pomiarowe i wersja pionowa dostępne na zamówienie Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat zakres pomiarowy (x) rozdzielczość opto RS 22 C ,01 x ( ) ,01 x ( ) ,01 x ( ) 20 magazynowych Zamówienia Hotline - Fax: wwwhhwpl 115

16 Zestawy pomiarowe Mikrometry kabłąkowe W skrzynce drewnianej Zestaw pomiarowy Standard dwuczęściowy, zawartość zestawu: 1 suwmiarka kieszonkowa 150 (nr kat ), 1 mikrometr kabłąkowy 0-25 (nr kat ) Etui drewniane, puste, do nr kat Zestawy pomiarowe Duży zestaw pomiarowy sześcioczęściowy, zawartość zestawu: 1 suwmiarka kieszonkowa 150 (nr kat ), 1 mikrometr kabłąkowy 0-25 (nr kat ), 1 przymiar 200 (nr kat ), 1 kątownik płaski 100 x 70, (nr kat ), 1 liniał krawędziowy 100 (nr kat ), 1 odmierzacz 125 (nr kat ) Etui drewniane, puste, do nr kat dwuczęściowy sześcioczęściowy Zestawy przyrządów pomiarowych Drewniane etui Powierzchnie pomiarowe powlekane węglikiem spiekanym i docierane Elementy odczytowe chromowane matowo, wrzeciono całe hartowane i szlifowane Z dźwignią ustalającą, nakrętką regulującą i grzechotką Dokładność wg DIN 86 Izolacja chroniąca przed ciepłotą rąk Odczyt 0,01, skok wrzeciona 0,5, wrzeciono pomiarowe Ø 6,5, bębenek pomiarowy Ø 18 Zarówno zestawy jak i pojedyncze mikrometry dostarczane są wraz z kluczami i wzorcami, w skrzynkach magazynowych Do pomiarów zewnętrznych Precyzyjne mikrometry kabłąkowe Zestaw Skrzynka magazynowa pusta zakres pomiarowy po 1 mikrometrze kabłąkowym / / / ( ) / / / / / Pojedyncze zakres pomiarowy Pojedyncze zakres pomiarowy wwwhhwpl Zamówienia Hotline - Fax: magazynowych

17 1505 Precyzyjne mikrometry kabłąkowe Narzędzia miernicze, traserskie, przyrządy kontrolne Zakres pomiarowy 50, powierzchnie pomiarowe powlekane węglikiem spiekanym, docierane płasko-równolegle Gwint wrzeciona hartowany i szlifowany, dokładność lepsza niż wg DIN 86 Zerowanie i nakrętka wrzeciona ustawne, pierścień zaciskowy do ustalania wrzeciona, sprzęgło (grzechotka) umożliwia utrzymanie równego nacisku mierniczego, elementy odczytowe antyodblaskowe, chromowane matowo Odczyt bez dodawania dzięki skokowi gwintu 1 i podziałce z dokładnością do setnych części (co wyklucza błędne pomiary co 0,5 ) Bębenek odczytowy Ø 24, odstęp między kreskami podziałki 0,65, odczyt po kresce 0,01 Dostawa z deklaracją zgodności, w etui drewnianym Szczególnie polecane do dokładnych pomiarów w obrabiarkach oraz do ogólnego użytku w warsztatach Do szlifierek, do obróbki odlewów i ciągłego użytku Z półokrągłym stabilnym kabłąkiem wykonanym z wysokiej jakości żeliwa sferoidalnego, lakierowane dekoracyjnie Wrzeciono i powierzchnie pomiarowe Z półokrągłym kabłąkiem z lekkiego stopu, lakierowane dekoracyjnie Wrzeciono i powierzchnie pomiarowe Wzorce nastawcze patrz nr kat 1579 zakres pomiarowy maks błąd 1505 µm zakres pomiarowy maks błąd 1505 µm ( ) ( ) ( ) ( ) Precyzyjne mikrometry kabłąkowe 1510 Precyzyjne mikrometry kabłąkowe Dostarczany wraz z nakręcaną przedłużką 50 docieraną na długość płytki wzorcowej i powlekaną węglikiem spiekanym Przedłużka podwaja zakres pomiarowy wrzecion przestawnych o 50 Odczyt 0,01 bez dodawania dzięki skokowi gwintu 1 i podziałce z dokładnością do setnych części, idealne do dużych zakresów pomiaru Wrzeciono 10 Ø, powierzchnie pomiarowe z węglika spiekanego Bębenek pomiarowy 24 Ø Dokładność wyższa niż określona w DIN 86 Stabilny kabłąk z lekkiego stopu Z zaciskiem i sprzęgłem ciernym Dostawa bez drewnianego etui Łatwe nakręcanie i wykręcanie przedłużki Znacznie prostsza obsługa przy jednoczesnej większej trafności pomiarowej w porównaniu z mikrometrami kabłąkowymi z wymiennymi kowadełkami Wzorce nastawcze patrz nr kat Drewniane etui do precyzyjnych mikrometrów kabłąkowych 1510 Mikrometry kabłąkowe zakres pomiarowy maks błąd 1510 µm ( ) ( ) ( ) ( ) F ( ) F ( ) F ( ) F ( ) F ( ) F ( ) 109 Drewniane kasety do śrub mikrometrycznych 1511 z zakresem pomiarowym ( ) ( ) ( ) ( ) F ( ) F ( ) F ( ) F ( ) F ( ) F ( ) 109 magazynowych Zamówienia Hotline - Fax: wwwhhwpl 117

18 Mikrometry kabłąkowe Mikrometry precyzyjne 151 Precyzyjne mikrometry kabłąkowe 0 Powierzchnie pomiarowe powlekane węglikiem spiekanym i docierane Obszar odczytu chromowany matowo, wrzeciono całe hartowane i szlifowane Z dźwignią ustalającą, nakrętką regulującą i grzechotką Dokładność wg DIN 86-1 Izolacja chroniąca przed ciepłotą rąk Odczyt 0,01, skok wrzeciona 0,5, wrzeciono pomiarowe o 6,5, bębenek pomiarowy Ø 18 Zarówno zestawy jak i pojedyncze mikrometry dostarczane są wraz z kluczami i wzorcami, w skrzynkach Mikrometry kabłąkowe, pojedyncze Skład zestawu: 1 precyzyjnego mikrometru kabłąkowego zakres pomiaru 0-25, 25-50, 50-75, Łącznie ze Wzorce nastawcze 20, 50 i 75 Pojedyncze zakres pomiarowy ( ) ( ) ( ) ( ) 104 Zestaw zakres pomiarowy po 1 mikrometrze kabłąkowym / / / Precyzyjne mikrometry kabłąkowe (ISOMASTER Wskazywanie całych i połówek milimetrów dzięki podziałce kreskowej na tulejce skali, setne części na bębenku pomiarowym z 50 kreskami Przełożenie wbudowanego w bębenek pomiarowy ogranicznika nacisku pomiarowego pozwala znieść tarcie Powierzchnie pomiarowe powlekane węglikiem spiekanym Dokładność wg DIN 86 część 1 Odczyt 0,01, skok wrzeciona 0,5, wrzeciono pomiarowe Ø 6,5 (zakres pomiaru ) wzgl 8,0 (zakres pomiaru ) Raport kontrolny z deklaracją zgodności Z naniesionym indywidualnym numerem fabrycznym Produkt szwajcarski, dostarczany w etui Do pomiarów zewnętrznych Zestaw zakres pomiarowy Zacisk wrzeciona następuje za pomocą pierścienia zaciskowego i gwarantuje wysoką dokładność Wzorce nastawcze patrz nr kat Skład zestawu: 1 precyzyjnego mikrometru kabłąkowego zakres pomiaru 0-25, 25-50, 50-75, Mikrometry kabłąkowe, pojedyncze Pojedyncze zakres pomiarowy ( ) ( ) Pojedyncze zakres pomiarowy ( ) ( ) ( ) ( ) ( ) ( ) 212 wwwatornpl Wydajność potrzebuje jakości Krótkie uchwyty wiertarskie ATORN: mocowania ATORN 118 wwwhhwpl Zamówienia Hotline - Fax: magazynowych

19 1525 Precyzyjne mikrometry kabłąkowe Narzędzia miernicze, traserskie, przyrządy kontrolne (TESAMASTER Wyjątkowo niewielkie odchylenia pomiarów Licznik dziesiętnych części milimetra, wyklucza błędy odczytu do pół milimetra Tysięczne części milimetra wskazywane są poprzez noniusz bez paralaksy na tulejce osadzonej na łożysku kulowym Sprzęgło cierne na końcu wrzeciona pomiarowego Pierścień radełkowany na bębenku pomiarowym umożliwia pomiary jedną ręką bez ogranicznika nacisku pomiarowego Nacisk pomiarowy maks 10 N Odczyt 0,001 przez noniusz, bez paralaksy Skok gwintu pomiarowego 0,5 powierzchni pomiarowych Ø: 6,5 (zakres pomiarowy ), 8 (zakres pomiarowy ), dokładność równo 50%, lepsza od wymaganej normami Dostarczany w etui wraz z 2 kluczami nastawczymi i raportem kontrolnym z deklaracją zgodności Z naniesionym indywidualnym numerem fabrycznym Dokładność wg DIN 86/1 Do pomiarów zewnętrznych Powierzchnie pomiarowe powlekane węglikiem spiekanym Wzorce nastawcze patrz nr kat zakres pomiarowy maks maks odchylenie 1525 odchylenie fmax µm równoległe µm , , , ,5 204 zakres pomiarowy maks maks odchylenie 1525 odchylenie fmax µm równoległe µm ,0 ( ) ,5 ( ) ,0 ( ) ,0 ( ) Precyzyjne mikrometry czujnikowe 0 Powierzchnie pomiarowe powlekane węglikiem spiekanym i dokładnie docierane, bębenek pomiarowy i tulejka pomiarowa chromowane matowo, kabłąk cały chromowany matowo, izolacja termiczna dzięki płytkom izolującym z tworzywa sztucznego Dokładność wg DIN 86, skok wrzeciona 0,5, wrzeciono pomiarowe - Ø 8, bębenek pomiarowy - Ø 20, wolny skok bolca pomiarowego ok 2,5 Śruba mikrometryczna zakres wskazań 25 Czujnik - dokładność wg DIN 879 Dostarczany w etui z deklaracją zgodności 1) ruchome kowadełko 2) czujnik z regulowanym oznakowaniem tolerancji ) dźwignia do odciągania kowadełka Do pomiarów bezpośrednich lub różnicowych Idealny do kontroli seryjnych drobnych części precyzyjnych Większe zakresy pomiarowe oraz wersja z wartościami wskazań +/- 140 µm i wartością skali 2 µm dostępne na zamówienie Wzorce nastawcze patrz nr kat zakres pomiarowy granica błędu granica błędu zakres wskazań wartość podziałki 1529 śruba mikrometryczna czujnik czujnik czujnik ,004 0,001 +/- 0,07 0, ,004 0,001 +/- 0,07 0, ,004 0,002 +/- 0,14 0,002 ( ) S S_Mike PRO, pojedyncze Z wyjściem danych Proximity RS 22/USB Zabezpieczenie przed wodą i chłodziwem zgodnie z IP 67 Sensor indukcyjny Smart: - Automatyczne przełączanie na tryb oszczędzania energii - Zapamiętywanie wartości początkowych - Automatyczne włączanie poprzez ruch wrzeciona mierniczego Nieobrotowe wrzeciono miernicze Ø 6,5 z szybką regulacją i grzechotką o 12 /obrót Nowe, bezkontaktowe wyjście danych S_Connect Proximity Regulowana siła pomiaru o wartości 5N/10N Cyfrowe mikrometry kabłąkowe IP S_Mike PRO, zestaw części, zakres pomiarowy W skład zestawu wchodzą mikrometry kabłąkowe: 0-0, 0-66, Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat zakres pomiarowy granica błędu powtarzalność A B C D E F 1550 µm µm ,5 27,5 6 11, ,5 4, , ,5 60,0 75 1, zestaw magazynowych Zamówienia Hotline - Fax: wwwhhwpl 119

20 Mikrometry kabłąkowe Wzorce nastawcze Końcówki do pomiarów gwintów 1552 Cyfrowe mikrometry kabłąkowe 0 Powierzchnie pomiarowe z powłoką węglika spiekanego Ø 6,5, przesunięte do przodu sprzęgło cierne, wyświetlacz LCD o wysokim kontraście z cyframi o wysokości 7,5, wyjście danych multicom (alternatywnie Opto RS 22, USB lub Digimatic) Dokładność wg DIN 86-1 Funkcje: ON/OFF, zerowanie w dowolnym miejscu, przełączenie /cale, ABS (blokowanie ustawionej wartości referencyjnej), przełączanie pomiar bezwzględny/różnicowy, funkcja PRESET (wstępne ustawianie wartości pomiarowej), zwrot kierunku liczenia (+/-) dla pomiarów różnicowych Z funkcją oszczędzania energii z automatycznym wyłączaniem po ok 2 godzinach Dostawa w etui wraz z baterią typ CR 202 o długiej żywotności i wzorcami nastawczymi (zakres pomiarowy 0-25 bez wzorca nastawczego) Wzorce nastawcze patrz nr kat 1579 Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat Cyfrowe mikrometry kabłąkowe, pojedyncze Cyfrowe mikrometry kabłąkowe w zestawach 4 części, zakres pomiarowy W skład zestawu wchodzą 4 mikrometry kabłąkowe: 0-25, 25-50, 50-75, Pojedyncze zakres pomiarowy rozdzielczość , , , , Zestaw zakres pomiarowy rozdzielczość , Precyzyjne cyfrowe mikrometry kabłąkowe capa µ system (MICROMASTER Zalety tej innowacji mówią same za siebie: - łatwe stosowanie dzięki ergonomicznemu kształtowi, - najnowsza technologia TESA, opatentowany system capa µ system, - duży wyświetlacz LCD (wysokość cyfr 7 ), - zakres pomiarowy 0-0 zwiększony o 20%, - zupełna kontrola nacisku pomiarowego poprzez sprzęgło cierne, - wygodna obsługa jedną ręką poprzez umocowany bębenek pomiarowy, - PRESET, pomiar metodą różnicową i funkcja HOLD Dane techniczne: przedział jednostkowy 0,001 /00005 cala, przełączanie /cale, wrzeciono pomiarowe - Ø 6,5, powierzchnie pomiarowe z węglika spiekanego, nacisk pomiarowy maks 10 N, zerowanie w dowolnym miejscu, dokładność wg DIN 86/1 Automatyczne wyłączanie Bateria (V, typ C 202), o długiej trwałości Dostarczane w etui, wraz z bateriami, instrukcją obsługi i raportem kontrolnym z deklaracją zgodności Do zakresu pomiaru 100 z certyfikatem SCS Do pomiarów zewnętrznych Wzorce nastawcze patrz nr kat 1579 Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat Rodzaj zabezpieczenia IP Odporny na wilgoć zgodnie z rodzajem zabezpieczenia IP Odporny na wilgoć zgodnie z rodzajem zabezpieczenia IP 54, z wyjściem danych Opto RS 22 Po podłączeniu do urządzenia zewnętrznego (np drukarki TESA SPC, nr kat ), rodzaj zabezpieczenia to IP Standard Rodzaj zabezpieczenia IP 54 Opto RS 22 zakres pomiarowy Standard Rodzaj zabezpieczenia IP 54 Opto RS 22 zakres pomiarowy ( ) ( ) ( ) ( ) ( ) ( ) wwwhhwpl Zamówienia Hotline - Fax: magazynowych

21 1579 Metryczne wzorce nastawcze Narzędzia miernicze, traserskie, przyrządy kontrolne Powierzchnie pomiarowe płasko-równolegle docierane, Równoległość mniejsza lub równa 1µ 6,5 do 275, 10 od 00 Dokładność wg DIN 86 (js2) do 175, lepsza niż DIN 86 od 200 Z uchwytem chroniącym przed ciepłotą rąk i nadawanym narastająco numerem identyfikacyjnym Do mikrometrów kabłąkowych z 2 płaskimi i równoległymi powierzchniami pomiarowymi Powierzchnie pomiarowe ze stali, hartowane i sezonowane Pozostałe długości w jednostkach 25 do 1500 dostępne od zaraz Na zamówienie także zestawy w etui oraz długości specjalne 1579 długość maks błąd /- µm 25 1, , , , , , , , , ,50 ( ) ,50 ( ) 118 długość maks błąd /- µm 550,50 ( ) ,00 ( ) ,00 ( ) ,00 ( ) ,00 ( ) ,00 ( ) ,00 ( ) ,00 ( ) ,00 ( ) ,00 ( ) Uchwyt przestawny wzdłużnie od strony kowadełka pomiarowego na końcówkę pomiarową z pryzmatycznymi powierzchniami pomiarowymi, ustawianie precyzyjne poprzez gwint i przyrząd ustalający Od strony wrzeciona pomiarowego uchwyt na końcówkę pomiarową ze stożkiem pomiarowym Kabłąk z żeliwa ciągliwego o wysokiej jakości, lakierowany dekoracyjne, z izolacją termiczną zabezpieczającą przed ciepłotą rąk Gwint wrzeciona hartowany i szlifowany, regulowana nakrętka wrzeciona Z pierścieniem zaciskowym i sprzęgłem ciernym (grzechotką) Elementy odczytowe antyodblaskowe chromowane matowo Odczyt 0,01, skok wrzeciona 0,5, bębenek ze skalą - Ø 20, Precyzyjne mikrometry kabłąkowe dokładność wyższa niż określana w DIN 86 Dostarczane w etui z kluczem nastawczym i deklaracją zgodności Specjalnie do końcówek do pomiarów gwintów,5 x 15,5, nr kat 1587 Do pomiaru średnicy podziałowej gwintów zewnętrznych przy pomocy wymiennych końcówek do pomiaru gwintów nr kat 1587 i 1591 Mikrometry precyzyjne do pomiarów wewnętrznych gwintów dostępne na zamówienie Końcówki do pomiaru gwintów i wzorce nastawcze patrz nr kat zakres pomiarowy maks błąd 1585 µm ( ) ( ) Końcówki do pomiarów gwintów metrycznych ISO Szlifowane, chwyt mocujący o,5, długość 15,5 Dostarczane w parach (szczerbina i muszka) Regulacja przy pomocy wzorców nastawczych nr kat 1589 Do gwintów zewnętrznych 60 (metryczne gwinty ISO) Do pomiarów średnicy podziałowej gwintów zewnętrznych (nie nadaje się do pomiarów gwintów wewnętrznych) Do precyzyjnych mikrometrów kabłąkowych nr kat 1585 skok ,4-0,5 ( ) 201 0,5-0,6 ( ) 202 0,6-0,8 20 1,0-1, ,5-2,0 207 Stal hartowana, szlifowana skok ,0-2,5 208,0-4, ,0-5,0 ( ) 211 5,0-6,0 ( ) magazynowych Zamówienia Hotline - Fax: wwwhhwpl 121

22 Wzorce nastawcze Końcówki do pomiarów gwintów Statyw do mikrometrów Mikrometry kabłąkowe 1589 Wzorce nastawcze do gwintów metrycznych ISO Szlifowane na gładko i docierane, z izolacją termiczną Dokładność wg DIN 86, element, kształt D 18, +/- µm Jednostronnie zaokrąglony, docierany otwór do nasadzania na końcówkę długość ułatwia regulację Do gwintów zewnętrznych 60 (metryczne gwinty ISO) Do precyzyjnych mikrometrów kabłąkowych nr kat 1585 Stal hartowana Końcówki do pomiarów gwintów Whitworth`a Szlifowane, chwyt mocujący o Ø,5, długość 15,5 Dostarczane w parach (szczerbina i muszka) Regulacja przy pomocy wzorców nastawczych nr kat 1594 Do gwintów zewnętrznych 55 (gwinty Whitworth`a) Do pomiarów średnicy podziałowej gwintów zewnętrznych (nie nadaje się do pomiarów gwintów wewnętrznych) Do precyzyjnych mikrometrów kabłąkowych nr kat 1585 Stal hartowana, szlifowana Końcówki do pomiarów gwintów i wzorce nastawcze do gwintów trapezowych 0 dostępne na zamówienie 1591 zwoje na cal ( ) ( ) ( ) ( ) 204 zwoje na cal ( ) ( ) ( ) ( ) 208 zwoje na cal ,5 ( ) 209 4,5 - ( ) Wzorce nastawcze do gwintów Whitworth`a Szlifowane na gładko i docierane, z izolacją termiczną Dokładność wg DIN 86, część, kształt D18, +/- µm Jednostronnie zaokrąglony, docierany otwór do nasadzania na końcówkę ułatwia regulację długość ( ) ( ) ( ) 10 Do gwintów zewnętrznych 55 (gwinty Whitworth`a) Do precyzyjnych mikrometrów kabłąkowych nr kat 1585 Stal hartowana Statyw do mikrometrów Stabilna podstawa z żeliwa Szczęki zaciskowe przestawne w kącie nachylenia Stabilizuje założony mikrometr kabłąkowy do 100 długości pomiarowej Do mocowania mikrometrów kabłąkowych do pomiarów zewnętrznych Precyzyjne mikrometry kabłąkowe Z małym wrzecionem pomiarowym, Ø 2 x 5 Wskazywanie całych i połówek milimetrów dzięki podziałce kreskowej na tulejce skali, setne części na bębenku pomiarowym z 50 kreskami Z pierścieniem zaciskowym i sprzęgłem ciernym Końcówki pomiarowe powlekane węglikiem spiekanym, osadzone na stałe Odczyt 0,01, skok wrzeciona 0,5, dokładność lepsza niż DIN 86, z kluczem nastawczym Do pomiarów wcięć, wpustów pasowanych, wałów z wpustem przesuwnym i innych trudno dostępnych elementów Wzorce nastawcze patrz nr kat zakres pomiarowy ( ) ( ) wwwhhwpl Zamówienia Hotline - Fax: magazynowych

23 1614 Precyzyjne mikrometry kabłąkowe Narzędzia miernicze, traserskie, przyrządy kontrolne Z wrzecionem nieobrotowym Elementy odczytowe antyodblaskowe chromowane matowo Sprzęgło cierne umożliwia stały nacisk pomiarowy Kabłąk z wysokiej jakości żeliwa kowalnego względnie sferoidalnego, lakierowany emalią młotkową, z ochroną przed ciepłotą rąk Odczyt 0,01, powierzchnie pomiarowe- 8, skok wrzeciona 0,5, bębenek pomiarowy- 20, dokładność wyższa niż określona w DIN 86 W etui z kluczem nastawczym Do pomiarów wąskich wcięć, np do pierścieni osadczych Do konroli Ø drutu w skrętkach drutowych lub sprężynach Wzorce nastawcze patrz nr kat zakres pomiarowy powierzchnia pomiarowa maks błąd 1614 szer x głęb µm ,75 x 6, ,75 x 6, Precyzyjne mikrometry kabłąkowe 2 płasko-równoległe docierane talerzyki pomiarowe całkowicie płaskie bez zagłębienia, tulejka i bębenek pomiarowy chromowane matowo, sprzęgło cierne, zacisk wrzeciona za pomocą pierścienia zaciskowego Dokładność wyższa niż DIN 86, skok wrzeciona 0,5, odczyt 0,01, bębenek skali 20 Ø, w etui z kluczem nastawczym Do pomiarów rozstawu zębów od modułu 0,8 i do pomiarów rozstawu wcięć i krawędzi centrujących Wzorce nastawcze patrz nr kat zakres pomiarowy talerzyków maks błąd 1620 Ø µm zakres pomiarowy talerzyków maks błąd 1620 Ø µm ( ) ( ) ( ) Precyzyjny mikrometr kabłąkowy Wrzeciono pomiarowe z hartowaną powierzchnią pomiarową Ø 6,5, ogranicznik ze stali hartowanej Ø 6,5, siła pomiarowa maks 10 N, ale większy nacisk na powierzchnię niż w przypadku zakres pomiarowy mikrometrów kabłąkowych w zwykłej wersji z taką samą siłą pomiarową, odczyt 0,01, dokładność wg DIN 86, część Dostawa w etui z kluczem nastawczym Kowadełko pomiarowe kuliste do pomiaru grubości ścian rur i innych wygiętych elementów Precyzyjne cyfrowe mikrometry kabłąkowe capa µ system (MICROMASTER Z capa µ system i wyjściem danych Opto RS 22 Wrzeciono nieobrotowe, Ø 7,5, bez przyrządu ustalającego, z otworem uchytowym na końcówkę pomiarową Uchwyt przestawny wzdłużnie od strony kowadełka na końcówkę pomiarową z przyrządem ustalającym Rozdzielczość 0,001, przeliczanie /cale, granica błędu elementu mikrometru µm Nacisk pomiarowy maks 10 N Zerowanie w dowolnym miejscu Wyświetlacz LCD z wysokością cyfr 7 Bateria (V, typ C 202), o długiej trwałości Opatrzone numerami identyfikacyjnymi Dostarczane w etui z raportem kontrolnym i deklaracją zgodności Dostawa wraz z 7 parami wymiennych końcówek pomiarowych, stal hartowana Powierzchnie pomiarowe: (1) = płaskie, (2) = małe, płaskie, () = duże, płaskie, (4) = wąskie, płaskie, (5) = półokrągłe, (6) = sferyczne, (7) = stożkowe Nasadki pomiarowe z powierzchniami pomiarowymi o specjalnych kształtach dostępne na zamówienie Wzorce nastawcze patrz nr kat 1579 Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat zakres pomiarowy opto RS x ( ) x ( ) 102 magazynowych Zamówienia Hotline - Fax: wwwhhwpl 12

24 -i 5 punktowe mikrometry kabłąkowe Głębokościomierz Mikrometry do wbudowania 1672 Z powierzchniami pomiarowymi ustawionymi pryzmatycznie, powlekane węglikiem spiekanym Odczyt 0,01 Dokładność wg DIN 86 Kabłąk lakierowany, bębenek skali/tuleja skali chromowana matowo Z grzechotką ręczną W etui z wzorcem nastawczym Do przyrządów kontrolnych jak np nieparzyście rowkowane frezy, rozwiertaki i gwintowniki oraz wały z wpustem przesuwnym i nieparzyste wieloboki Do ustalania odchyleń kolistości powierzchni cylindrycznych - i 5-punktowe mikrometry kabłąkowe punkty pomiarowe, kąt rozwarcia pryzmy 60 Do trzyczęściowych przyrządów kontrolnych punktów pomiarowych, kąt rozwarcia pryzmy 108 Do pięcioczęściowych przyrządów kontrolnych trzypunktowy/60 zakres pomiarowy ( ) ( ) ( ) ( ) ( ) ( ) ( ) pięciopunktowy/108 zakres pomiarowy ( ) ( ) ( ) ( ) ( ) Rodzaj zabezpieczenia IP 54 powierzchnie pomiarowe o ułożeniu pryzmatycznym, z powłoką z węglika spiekanego Odczyt 0,001 Dokładność wg DIN 86 Przełączanie /cale Z wyświetlaczem LCD Kabłąk lakierowany, bębenek skali chromowany matowo Z grzechotką ręczną W etui z wzorcem nastawczym Do przyrządów kontrolnych jak np nieparzyście rowkowane frezy, rozwiertaki i gwintowniki oraz wały z wpustem przesuwnym i nieparzyste wieloboki Do ustalania odchyleń kolistości powierzchni cylindrycznych - i 5-punktowe mikrometry kabłąkowe IP punkty pomiarowe, kąt rozwarcia pryzmy 60 Do trzyczęściowych przyrządów kontrolnych punktów pomiarowych, kąt rozwarcia pryzmy 108 Do pięcioczęściowych przyrządów kontrolnych trzypunktowy/60 zakres pomiarowy ( ) ( ) ( ) ( ) ( ) ( ) ( ) pięciopunktowy/108 zakres pomiarowy ( ) ( ) ( ) ( ) ( ) wwwhhwpl Zamówienia Hotline - Fax: magazynowych

25 1690 Ze sprzęgłem ciernym, tuleja skali i bębenek skali chromowane matowo, z pierścieniem zaciskowym, wymienne iglice pomiarowe stopniowane co 25 Mostek pomiarowy i końcówki iglic pomiarowych (Ø 4 ) hartowane i docierane Dokładność Narzędzia miernicze, traserskie, przyrządy kontrolne Precyzyjne głębokościomierze mikrometryczne wyższa niż DIN 86, odczyt 0,01, zakres pomiaru 25, Skok wrzeciona 0,5, w etui, z kluczem nastawczym i deklaracja zgodności 1690 zakres pomiarowy długość mostka liczba maks błąd 1690 x szerokość iglic pomiarowych µm x x x x x Głębokościomierze cyfrowe ( Nieobrotowe iglice pomiarowe Wymienne iglice pomiarowe, zestaw ze stopniowaniem co 0 Dzięki temu zbędna staje się korekta ustawienia wskaźnika przy wymianie Iglice pomiarowe (Ø ) ze stali, końcówki hartowane System capa µ Przedział wartościowy 0,001 / cala, przełączanie /cale Dokładność wg DIN 86 T2 Wyjście danych Opto RS 22 Skok gwintu 0,5 Granica błędu µm (element pomiarowy) Dostarczane w etui z tworzywa sztucznego z deklaracją zgodności Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat zakres pomiarowy zakres pomiarowy mostek dł x szer 1695 w ,5 50 x ,0 100 x Precyzyjny mikrometr wbudowany Wrzeciono pomiarowe całe hartowane, gwint dotarty, bębenek pomiarowy i tulejka pomiarowa chromowane matowo Z grzechotką i obrotowym wrzecionem, dokładność wyższa niż określona w DIN 86 Bębenek pomiarowy - Ø 20, powierzchnia pomiarowa z powłoką z węglika spiekanego Ø 6,5, skok wrzeciona 0,5, odczyt 0,01 Dostawa z deklaracją zgodności 1721 zakres pomiarowy d1 d2 h6 d l2 l l ,5 27,5 (przy 0) 16 7,5 (przy 0) 01 d l 2 d 2 0 l l 4 d s Z wyjściem danych RS 22, łączony z zasilaniem zewnętrznym Opatentowany system pomiarowy SYLVAC Wyświetlacz LCD z wysokością cyfr 6 Tarcza Ø 44, obrót ponad 270 Transmisja Simplex, wrzeciono nieobrotowe, powierzchnia pomiarowa z węglika spiekanego Chwyt do mocowania 12 h6 długości 15, wrzeciono Ø 6,5 Precyzyjny cyfrowy mikrometr wbudowany Kable łączące patrz nr kat Baterie zapasowe patrz nr kat zakres pomiarowy zakres pomiarowy RS 22 granica błędu powtarzalność 1725 cale x 0,005 0,002 ( ) x 0,008 0,002 ( ) 202 magazynowych Zamówienia Hotline - Fax: wwwhhwpl 125

26 Średnicówki Przyrząd do pomiarów porównawczych UNICHECK Odczyt 0,01, skok wrzeciona 0,5 Bębenek pomiarowy o Ø: MB 5-50 = 15, MB = 16, MB = 17, MB = 20 Korpus stalowy, w całości chromowany matowo, dzięki temu odczyt bez odblasku Gwint wrzeciona hartowany i szlifowany Dokładność wyższa niż określona w DIN 86 Z kluczem nastawczym i deklaracją zgodności Do pomiarów wymiarów wewnętrznych w postaci otworów cylindrycznych, średnic wytoczeń, odstępów między dwoma płasko-równoległymi powierzchniami itd Precyzyjne 2-punktowe mikrometry wewnętrzne Powierzchnie pomiarowe powlekane węglikiem spiekanym i docierane na kształt kulisty Inne składy zestawów, przedłużki oraz uchwyty dostępne na zamówienie 1749 Zestawy składają się z: 1 mikrometru wewnętrznego (nr kat ) i przedłużek (patrz tabela): Stal hartowana i docierana, z uchwytami chroniącymi przed ciepłotą rąk Gwint przyłącza M7 W etui Zestaw zakres pomiarowy maks błąd przedłużki płytek wzorcowych 1749 µm długość / 50 / 50 / / 50 / 100 / / 50 / 100 / 200 / / 50 / 100 / 200 / 400 / Pojedyncze zakres maks błąd 1750 pomiarowy µm Pojedyncze zakres maks błąd 1750 pomiarowy µm Pojedyncze mikrometry wewnętrzne, zakres pomiarowy : bez pierścienia zaciskowego Gwint wrzeciona ciężkoobrotowy, co zapobiega przypadkowemu przestawieniu bębenka pomiarowego w trakcie pomiaru Powierzchnie pomiarowe- Ø Pojedyncze mikrometry wewnętrzne, zakres pomiarowy : Z pierścieniem zaciskowym i izolacją termiczną chroniącą przed ciepłotą rąk Gwint wrzeciona lekkoobrotowy w celu szybkiego nastawienia na żądany wymiar Pierścień zaciskowy do zablokowania bębenka odczytowego podczas pomiaru Powierzchnie pomiarowe- Ø Średnicówki Z jednostronnymi szczękami pomiarowymi, głębokość pomiaru 5 Tulejka, bębenek i szczęki pomiarowe chromowane matowo, beczkowate powierzchnie pomiarowe z węglika spiekanego, grzechotka precyzyjna, śruba ustalająca, wartość podziałki 0,01 Dokładność wg DIN 86, skok wrzeciona 0,5, bębenek pomiarowy- Ø 17 Dostarczane w etui Do pomiarów wewnętrznych zakres pomiarowy pierścień 1754 nastawczy Średnicówki precyzyjne Duży zakres pomiaru dzięki dwustronnym szczękom z 2 oddzielnymi wewnętrznymi tulejami do łatwego odczytu (zakres pomiaru 5-55 ) Od zakresu pomiarowego z jednostronnymi szczękami pomiarowymi Powierzchnie pomiarowe cylindryczne, powlekane węglikiem spiekanym, małe szczęki z trwałego półokrągłego węglika spiekanego, dzięki czemu odgięcie jest minimalne zakres pomiarowy maks błąd 1770 µm , ,0 ( ) ,0 ( ) ,0 ( ) ,0 ( ) 106 Lekki suw dzięki wrzecionu osadzonemu na łożysku kulowym Odczyt 0,01, skok gwintu 0,5 Dokładność powtórzenia mniejsza lub równa 2 µm Sprzęgło cierne 21 Ø przesunięte do przodu na bębenek skali w celu precyzyjnego pomiaru Dokładność wyższa niż określona w DIN 86 Dostarczane w etui Idealna do pomiarów otworów przy toczeniu, frezowaniu i szlifowaniu Precyzyjne pomiary dzięki łatwej obsłudze także w zakresie µm Tańsza alternatywa dla średnicówek trzypunktowych przy takiej samej dokładności pomiaru wwwhhwpl Zamówienia Hotline - Fax: magazynowych

27 Aparat podstawowy - Zakres pomiarowy (przyrząd podstawowy zewn/ wewn) dający się powiększyć dzięki przedłużkom (patrz nr kat ) do Wskazywanie wartości pomiarowych przez czujnik zegarowy, czujnik lub elektroniczne macki (nie zawarte w zakresie dostawy, patrz nr kat 001 i dalsze) - Stabilna, odporna na skręcanie konstrukcja rurowa - 1 regulowana nóżka zamontowana na stałe - 1 ruchoma nóżka do pomiarów wewnętrznych i zewnętrznych, zmienny kierunek pomiaru, odcinek pomiarowy 15 - Elastyczny system o uniwersalnym zastosowaniu dzięki różnym ramionom pomiarowym, stykom pomiarowym i ogranicznikom (patrz nr kat ) - Regulacja przy pomocy przyrządu nastawczego z kombinacjami płytek wzorcowych, elementami wzorcowymi, sprawdzianami pierścieniowymi lub innymi przyrządami mierniczymi (nie są zawarte w zakresie dostawy) - Zakres dostawy: przyrząd podstawowy w etui drewnianym To urządzenie pomiarowe jest uniwersalnym rozwiązaniem do najróżniejszych precyzyjnych zadań pomiarowych Przykłady: pomiary zewnętrzne i wewnętrzne otworów i powierzchni równoległych, gwintów, uzębień, wytoczeń, rowków, itd Narzędzia miernicze, traserskie, przyrządy kontrolne Uniwersalny przyrząd do pomiarów porównawczych UNICHECK Akcesoria Do uniwersalnego przyrządu do pomiarów porównawczych UNICHECK (nr kat ) nazwa wykonanie / zastosowanie przyrząd podstawowy zakres pomiarowy zewn/ wewn 101 przedłużka długość 100 ( ) 101 przedłużka długość 200 ( ) 102 przedłużka długość 500 ( ) 10 elementy mocujące (para) do macek mierniczych ( ) 104 końcówki pomiarowe (para) do pomiarów zewnętrznych ( ) 105 końcówki pomiarowe (para) do pomiarów wewnętrznych ( ) 106 końcówki pomiarowe (para) z kulistymi końcówkami, długość 2 ( ) 107 końcówki pomiarowe (para) z kulistymi końcówkami, długość 5 ( ) 108 końcówki pomiarowe (para) cylindryczne, długość 52 ( ) 109 końcówki pomiarowe (para)wygięte, z kulistymi końcówkami, długość 41 ( ) 110 końcówki pomiarowe (para) z talerzykami, 12 ( ) 111 ramię pomiarowe (para) długość 40 ( ) 112 ramię pomiarowe (para) długość 80 ( ) 11 ograniczniki głębokości (para) do ramienia pomiarowego ( ) 114 adapter (para) 5 do macek specjalnych o M 2,5 (nr kat 114) ( ) 115 magazynowych Zamówienia Hotline - Fax: wwwhhwpl 127

28 Zestaw uniwersalnych przyrządów pomiarowych Komplet porównawczych przyrządów pomiarowych Średnicówki trzypunktowe Poziome przyrządy do pomiaru długości mini * SHE0 i SHE5 Wysoce praktyczny i bardzo precyzyjny przyrząd pomiarowy do pomiarów seryjnych małych elementów precyzyjnych zegarów przemysłowych i precyzyjnej techniki warsztatowej Szybkie zastosowanie przy pomiarach i dostosowywaniu do innych wielkości obrabianych elementów Duży wybór specjalnych końcówek pomiarowych do różnorodnych zastosowań pomiarowych Ewentualne zapytania prosimy kierować do nas! 1800 ( Kompletny zestaw składa się z: 1 elementu pomiarowego z jednym stałym i jednym wzdłużnie ruchomym ogranicznikiem pomiarowym na prowadnicy kulowej, par wymiennych, powlekanych węglikiem spiekanym końcówek pomiarowych, 1 wzorca nastawczego, 9 przedłużek z wbudowaną płytką wzorcową i powierzchniami pomiarowymi z powłoką z węglika spiekanego oraz wyposażenia wsporczego do pozycjonowania (dokładny opis poszczególnych elementów patrz nr kat ) Dokładność wg DIN 86-4Produkt szwajcarski, dostarczany w etui z kluczami montażowymi i deklaracją zgodności Zestaw uniwersalnych przyrządów pomiarowych UNIMASTER Zestaw TESA UNIMASTER charakteryzuje się: - wysoką dokładnością pomiaru, - minimalnym ugięciem przyrządu dzięki dużej sztywności, - odpornością na ciepło, - pomiarami wewnętrznymi i zewnętrznymi w pozycji poziomej i pionowej, - stałym naciskiem pomiarowym, - łatwym wyszukiwaniem punktu zwrotnego, - ustawieniem wskazań przy pomocy wzorca nastawczego Do pomiarów długości szczególnie dużych wymiarów wewnętrznych i zewnętrznych zakres pomiarowy 1800 Wewnętrzny Zewnętrzny ( ) Elementy kompletu UNIMASTER (1805 Element pomiarowy Ze śruba mikrometryczną i odpornym na wstrząsy czujnikiem zegarowym, przestawianie nacisku pomiarowego przy pomocy śruby regulującej na ruchomym ograniczniku pomiaru, zakres pomiaru (wewnętrzny) względnie (zewnętrzny), odczyt 0,01, skok wrzeciona 1, odchylenie wskazania maks 5 µm, produkt szwajcarski Końcówki pomiarowe, para Do pomiarów wewnętrznych w osi przyrządu Końcówki pomiarowe, para Do pomiarów wewnętrznych i zewnętrznych do 60 głębokości od dolnej krawędzi przyrządu Końcówki pomiarowe, para Do pomiarów zewnętrznych do 75 głębokości od dolnej krawędzi przyrządu element pomiarowy końcówka pomiarowa wzorzec przedłużka wyposażenie wsporcze etui długość ( ) 101 ( ) 101 ( ) 101 ( ) 101 ( ) ( ) ( ) ( ) 102 ( ) ( ) 10 ( ) ( ) ( ) ( ) ( ) ( ) ( ) 110 wwwhhwpl Zamówienia Hotline - Fax: magazynowych Wzorzec nastawczy Wymiar wewnętrzny 250, wymiar zewnętrzny Przedłużki Wykonane z rury stalowej 8, pewne osadzenie płytki wzorcowej za pomocą sprężyny naciskowej 1809 Wyposażenie wsporcze 4 kątniki i 4 zaciski 1810 Etui Do kompletnego zestawu Wyposażenie specjalne takie jak końcówki pomiarowe do pomiarów wewnętrznych i zewnętrznych oraz wytoczenia i rolki wsporcze do pozycjonowania dostępne na zamówienie

29 1815 Narzędzia miernicze, traserskie, przyrządy kontrolne Komplet porównawczych przyrządów pomiarowych INOTEST ( Kompletny zestaw składa się z: 1 elementu pomiarowego z wodoszczelnym czujnikiem zegarowym i wzdłużnie ruchomym ogranicznikiem pomiarowym, odczyt 0,01, 2 par wymiennych, końcówek pomiarowych powlekanych węglikiem spiekanym, 4 przedłużek, teleskopowych, uchwytów izolujących ciepło oraz wyposażenia wsporczego do pozycjonowania (dokładny opis poszczególnych elementów patrz nr kat ), produkt szwajcarski Dostarczane w etui z kluczami montażowymi i deklaracją zgodności Zestaw TESA INOTEST ustawiany jest na żądany wymiar za pomocą oddzielnego wzorca i wskazuje zaobserwowany wymiar detalu z wysoką precyzją Do dużych pomiarów wewnętrznych i zewnętrznych w porównawczych procesach pomiarowych 1815 zakres pomiarowy 1815 Wewnętrzny Zewnętrzny ( ) Zakres pomiarowy 2-6 z dwupunktową głowicą pomiarową Szczęki pomiarowe do zakresu pomiaru 12,5 z węglika spiekanego Od zakresu pomiaru 12,5 z końcówkami z węglika spiekanego Stały nacisk pomiarowy dzięki grzechotce precyzyjnej Bardzo precyzyjnie hartowane i szlifowane wrzeciona pomiarowe Wartość noniusza 0,005 Skala chromowana matowo Dokładność wg DIN 86 Do zakresu pomiaru 12,5 do otworów przelotowych Możliwe pomiary do 1,9 nad dnem Od zakresu pomiaru 12,5 do otworów przelotowych i nieprzelotowych Możliwe pomiary do dna otworu Precyzyjne -punktowe mikrometry wewnętrzne XT 1900 Zestawy Dostarczane w etui z pierścieniami nastawczymi wraz ze deklaracją kalibracji UKAS i kluczem nastawczym 1902 Pojedyncze średnicówki Dostarczane w etui z kluczem nastawczym, bez pierścienia nastawczego Zestawy zakres pomiarowy mikrometry wewnętrzne 1900 zakres pomiarowy ,5 / 2,5 - ( ) / 4-5 / 5-6 ( ) / 8-10 ( ) ,5 / 12,5-16 / / 25-5 / / / Pojedyncze zakres pomiarowy ,5 ( ) 201 2,5 - ( ) ( ) ( ) ( ) 205 Pojedyncze zakres pomiarowy ( ) ( ) , , Pojedyncze zakres pomiarowy Pojedyncze zakres pomiarowy ( ) ( ) ( ) ( ) ( ) 220 wwwatornpl Wydajność potrzebuje jakości Suwmiarki cyfrowe ATORN: pomiarowych ATORN magazynowych Zamówienia Hotline - Fax: wwwhhwpl 129

30 Średnicówki trzypunktowe Z wyjściem danych RS 22, łączony z zasilaniem zewnętrznym Szczęki pomiarowe do zakresu pomiaru 12,5 z węglika spiekanego Od zakresu pomiaru 12,5 z końcówkami z węglika spiekanego Wymienne głowice pomiarowe Stały nacisk pomiarowy dzięki grzechotce precyzyjnej Bardzo precyzyjnie hartowane i szlifowane wrzeciona pomiarowe Wyświetlacz LCD z wysokością cyfr 6 dla bezbłędnego odczytu Bateria (V, typ C 202), o długiej trwałości Przełączanie /cale, wprowadzanie 2 wartości wstępnych, rozdzielczość przełączana z 0,01 na 0,001, funkcja HOLD ostatniej zmierzonej wartości, wprowadzanie tolerancji, funkcja Maks/Min, zerowanie oraz funkcja Preset W etui z kluczem nastawczym Do zakresu pomiaru 12,5 do otworów przelotowych Możliwe pomiary do 1,9 nad dnem Od zakresu pomiaru 12,5 do otworów przelotowych i nieprzelotowych Możliwe pomiary do dna otworu Cyfrowe -punktowe mikrometry wewnętrzne XTD IP Zestawy składają się z: Wyświetlacza cyfrowego, głowic pomiarowych, pierścieni nastawczych wraz ze deklaracją z kalibracji UKAS 196 Pojedyncze średnicówki W komplecie z cyfrowym wyświetlaczem, bez pierścieni nastawczych Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat Zestawy zakres pomiarowy głowice pomiarowe zakres pierścienie nastawcze Ø RS pomiarowy / x ( ) ,5 / 12,5-16 / ,5 / 20 x ( ) / 25-5 / / 5 x ( ) / / / 80 x ( ) Pojedyncze zakres pomiarowy RS x ( ) x ( ) ,5 x ( ) ,5-16 x ( ) x ( ) x ( ) x ( ) x ( ) x ( ) x ( ) x ( ) x ( ) x ( ) x ( ) x ( ) Cyfrowe średnicówki -punktowe XTH IP 65 Rozdzielczość 0,001, powtarzalność 2 µm Z wyjściem danych RS 22, także z zewnętrznym zasilaniem Opatentowany system pomiarowy, wyświetlacz LCD, wysokość cyfr 6 Wkładki węglika spiekanego od 12,5 Pomiar otworów ślepych od 12,5 Stałe końcówki pomiarowe W zestawie certyfikat UKAS dla wszystkich pierścieni i świadectwo kalibracji UKAS dla wszystkich przyrządów pomiarowych Produkcja zgodna z DIN 86 Klasa bezpieczeństwa IP 65 Dostarczana w etui drewnianym 190 Zestawy składają się z: wyświetlacza cyfrowego, głowic pomiarowych, pierścieni nastawczych wraz z deklaracją z kalibracji UKAS 1904 Pojedyncze średnicówki W komplecie z cyfrowym wyświetlaczem, bez pierścieni nastawczych Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat Zestawy typ zakres pomiarowy liczba głowic liczba pierścieni siła pomiaru 190 N SXTH ( ) 101 SXTH ( ) 102 SXTH ( ) 10 SXTH ( ) 104 SXTH ( ) 105 SXTH ( ) Pojedyncze typ zakres pomiarowy głębokość maks błąd z pierścieniem 1904 µm XTH6 6,0-8, ,0 ( ) 101 XTH8 8,0-10, ,0 ( ) 102 XTH10 10,0-12, ,5 ( ) 10 XTH125 12,5-16, ,5 ( ) 104 XTH16 16,0-20, ,0 ( ) 105 XTH20 20,0-25, ,0 ( ) 106 XTH25 25,0-5, ,0 ( ) 107 XTH5 5,0-50, ,0 ( ) 108 XTH50 50,0-65, ,0 ( ) 109 XTH65 65,0-80, ,0 ( ) 110 XTH80 80,0-100, ,0 ( ) 111 XTH ,0-125, ,0 ( ) 112 XTH ,0-150, ,0 ( ) 11 XTH ,0-175, ,0 ( ) 114 XTH ,0-200, ,0 ( ) wwwhhwpl Zamówienia Hotline - Fax: magazynowych

31 Narzędzia miernicze, traserskie, przyrządy kontrolne Precyzyjne -punktowe mikrometry wewnętrzne s1907 Średnicówki, pojedyncze Niezwykle duży zakres pomiarowy Ø z tylko 6 średnicówkami Nie wymagają konserwacji dzięki systemowi Microtest, obudowa chromowana matowo, przejrzysta grawerowana skala Automatyczne samocentrowanie Pełny odczyt bezpośredni bez paralaksy 1 m (1, 1/10, 1/100, 1/1000 ) Jeden obrót wskazówki = 1, co pozwala uniknąć błędów odczytu i operacji obliczeniowych Dokładność: norma zakładowa surowsza od DIN 86 Zminimalizowany luz na stożkowym kole zębatym, zoptymalizowany wymuszony zwrot macek Izolacja chroniąca przed zabrudzeniem i rozszerzalnością cieplną Przygotowanie pod technikę cyfrową Dostarczana w etui Produkt szwajcarski Możliwy pomiar otworów nieprzelotowych do dna otworu Wysoce precyzyjne pomiary także w dużym zakresie pomiarowym Optymalne przedłużki do dużych głębokości pomiarowych 1908 Przedłużki 1909 Sprawdzian kontrolny , powierzchnie pomiarowe chromowane matowo, w etui Do wzorcowania 6 średnicówek Zastępuje liczne pierścienie nastawcze Inne rozmiary do maks Ø 1100 dostępne na zamówienie, co pozwala zaoszczędzić koszty kalibracji i certyfikacji mikrometr wewnętrzny przedłużka sprawdzian kontrolny etui etui zakres pomiarowy głębokość pomiarowa długość ( ) 101 ( ) ( ) 102 ( ) ( ) 10 ( ) ( ) 104 ( ) ( ) 105 ( ) ( ) 106 ( ) ( ) ( ) ( ) ( ) Zestawy precyzyjnych -punktowych mikrometrów wewnętrznych (IMICRO Samocentrujące i samoregulujące śruby mikrometryczne o wysokiej pewności pomiaru Dokładność odczytu do zakresu pomiarowego = 0,001, od zakresu pomiarowego do = 0,005, od zakresu pomiarowego = 0,01 Trzpienie pomiarowe całe pokryte węglem diamentopodobnym (ADLC/twardość HV 0, do 6000 = zakres pomiarowy ), względnie powlekane węglikiem spiekanym (twardość HV 100 = zakres pomiarowy ), wraz z grzechotką, w komplecie z pierścieniami nastawczymi i przedłużkami, dokładność wg DIN 86/4, produkt szwajcarski, dostawa w etui z kluczami montażowymi, certyfikatem z kontroli i deklaracją zgodności Do pomiaru otworów cylindrycznych, do dużych zakresów pomiarowych i głębokości pomiaru zakres pomiarowy mikrometry wewnętrzne pierścienie nastawcze przedłużki 1914 zakres pomiarowy Ø długość,5-6,5,5-4 / 4-4,5 / 4,5-5,5 / 5,5-6,5 4 / 5,5 ( ) / 8-10 / / / / / / 25-0 / 0-5 / / / / / / / / 70 / / / / / ( ) 106 magazynowych Zamówienia Hotline - Fax: wwwhhwpl 11

32 Średnicówki trzypunktowe Przedłużki 1916 Precyzyjne -punktowe mikrometry wewnętrzne (IMICRO Patrz nr kat 1914, ale pojedyncze 1916 Przedłużki patrz nr kat 1948 zakres pomiarowy odczyt głębokość 1916 pomiarowa,5-4 0, ( ) ,5 0, ( ) 102 4,5-5,5 0, ( ) 10 5,5-6,5 0, ( ) , , , , , , , , , ( ) , ( ) 114 zakres pomiarowy odczyt głębokość 1916 pomiarowa , , , , , , , ( ) , ( ) , ( ) , ( ) , ( ) , ( ) , ( ) , ( ) Cyfrowe -punktowe mikrometry wewnętrzne capa µ system (IMICRO Wyjście danych Opto RS 22 C Samocentrujące i samoregulujące śruba mikrometryczna o wysokiej pewności pomiaru Wyświetlacz LCD z przedziałem jednostkowym 0,001 / 0,00005 cala, przełączanie /cale, wysokość cyfr LCD 7, zapamiętywanie ustawienia bazowego, automatyczne wyłączanie (bateria V, typ CR 202), wraz z grzechotką Produkt szwajcarski Dokładność wg DIN 86/4 Dostarczane w etui Opatrzone indywidualnymi numerami fabrycznymi, z raportem kontrolnym i deklaracją zgodności Do pomiaru otworów cylindrycznych, do dużych zakresów pomiarowych i głębokości pomiaru Zakres pomiarowy 6-12 : Powierzchnie miernicze ze stali hartowanej Zakres pomiarowy : z powłoką z azotku tytanu (TiN), twardość = 200 HV 0, Zestawy składają się z: 1 elektronicznego elementu pomiarowego, wymiennych głowic pomiarowych, pierścieni pomiarowych, 1 przedłużki (patrz tabela) 1945 Pojedyncze średnicówki W komplecie z elektronicznym elementem pomiarowym i głowicą pomiarową Kable łączące patrz nr kat 5200 Baterie zapasowe patrz nr kat Zestawy zakres pomiarowy głowice pomiarowe pierścienie nastawcze przedłużki RS 22 C 1940 Ø / 8-10 / / x ( ) / / / x ( ) / 25-0 / 0-5 / / x ( ) / / / / / / 70 / x ( ) Pojedyncze zakres pomiarowy A B C RS 22 C ,5 2,5 55 x ( ) ,5 2,5 55 x ( ) ,5 2,5 55 x ( ) ,5 4,0 68 x ( ) ,5 4,0 68 x ( ) ,5 4,0 8 x ( ) ,0 7,0 8 x ( ) ,0 7,0 88 x ( ) 108 Pojedyncze zakres pomiarowy A B C RS 22 C ,0 7,0 88 x ( ) ,0 7,0 88 x ( ) ,0 12,0 98 x ( ) ,0 12,0 98 x ( ) ,0 12,0 98 x ( ) ,0 12,0 98 x ( ) ,0 12,0 98 x ( ) ,0 12,0 98 x ( ) wwwhhwpl Zamówienia Hotline - Fax: magazynowych

33 1948 Przedłużki Narzędzia miernicze, traserskie, przyrządy kontrolne ( Do cyfrowych trzypunktowych mikrometrów wewnętrznych TESA IMICRO capa µ system (nr kat 1945) i TESA IMICRO (nr kat 1916) Dostarczane bez śruby mikrometrycznej i przyrządu centrującego Długości do 1000 oraz urządzenie centrujące dostępne na zamówienie 1948 długość do zakresu pomiarowego ( ) ( ) ( ) ( ) Precyzyjne -punktowe mikrometry wewnętrzne (TRI-O-BOR Samocentrujące i samoregulujące Dzięki możliwości wymiany trzpienie pomiarowe mogą być stosowane do gwintów wewnętrznych i innych ze szczególnie wyprofilowanymi powierzchniami pomiarowymi Kombinowane wskazania: przedział jednostkowy 0,01, wskaźnik skali 0,002 Odchylenie f max : 15 do 60 = µm, 60 do 90 = 4 µm, 90 do 120 = 5 µm Powtarzalność f w : 15 do 60 = 4 µm, 60 do 90 = 5 µm, 90 do 120 = 6 µm Dokładność wg DIN 86/4 Dostawa w etui wraz 1 tulejką izolującą ciepło, 2 kluczami montażowymi, 1 śrubokrętem i certyfikatem z kontroli z deklaracją zgodności Produkt szwajcarski zakres głębokość 191 pomiarowy pomiarowa ( ) ( ) ( ) ( ) 104 Do otworów przelotowych i nieprzelotowych i do krótkich pomiarów przelotowych Stożek i trzpienie pomiarowe powlekane węglikiem spiekanym Końcówki pomiarowe do gwintów wewnętrznych i do celów specjalnych dostępne na zamówienie zakres głębokość 191 pomiarowy pomiarowa ( ) ( ) ( ) ( ) zakres głębokość 191 pomiarowy pomiarowa ( ) ( ) ( ) ( ) 112 wwwatornpl Wydajność potrzebuje jakości Na przykład czujniki zegarowe ATORN: pomiarowych ATORN magazynowych Zamówienia Hotline - Fax: wwwhhwpl 1

34 wwwatornpl Wydajność potrzebuje jakości Suwmiarki cyfrowe ATORN: pomiarowych ATORN
