6 NOCCHI Multi EVO ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE IE3 MOTOR ACS Multi EVO jest poziomą, elektryczną pompą odśrodkową, wielostopniową z otworem ssawnym z gwintem osiowym i otworem tłocznym z gwintem radialnym. Innowacyjny system hydrauliczny o wysokiej sprawności jest podłączany do nowej generacji silnika z uszczelnieniem mechanicznym. Wszystkie modele są certyfikowane do zastosowania przy wodzie pitnej (ACS i DM174) ZALETY Pompy elektroniczne Multi EVO cechują się następującymi zaletami: Niskie zużycie energii dzięki systemowi hydraulicznemu o wysokiej sprawności Wysoka sprawność Niezawodność - dzięki solidnemu i nowoczesnemu wykonaniu Bardzo cicha praca pompy - większy komfort dla użytkownika dzięki cichemu funkcjonowaniu Zwarta budowa Szeroka gama CHARAKTERYSTYKA: POMPA Parametry hydrauliczne ISO 9906:12 - Stopień 3B Rodzaj cieczy: czysta woda bez frakcji stałych zawieszonych cząsteczek lub materiału ściernego Maksymalna temperatura cieczy C Maksymalne ciśnienie robocze 8 bar Maksymalna zalecana wysokość zasysania 6 m z zaworem stopowym Silnik Zamknięty, chłodzony powietrzem (TEFC) 2-biegunowy, Hz (n=28 obr./min) IE3 trójfazowy AC (P2 0,75 kw) Poziom ochrony: IP55 Klasa izolacji: F Maksymalna temperatura otoczenia C Zasilanie jednofazowe z umieszczonym na stałe kondensatorem i wbudowaną w uzwojenie silnika ochroną termiczną ZASTOSOWANIE Podnoszenie ciśnienia i zasilanie Nawadnianie Użycie wody deszczowej Instalacje myjące 6

7 NOCCHI Multi EVO ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE CHARAKTERYSTYKA KONSTRUKCYJNA TABELA MATERIAŁÓW Odn. Komponent Materiał 1 Korpus pompy Stal nierdzewna Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 2 Podstawa silnika Aluminium odlewane ciśnieniowo 3 Wirnik PPO wzmocniony włóknem szklanym 4 Dyfuzor PPO wzmocniony włóknem szklanym 5 Pierścień PTFE 6 Wał (część hydrauliczna) 7 Kurki wlewowe / spustowe 8 Uszczelnienie mechaniczne Stal nierdzewna Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 Stal nierdzewna Europa: EN088-1 X8CrNiS18-9 (1.45) USA: AISI 3 Węgiel grafit / NBR / SS Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 9 Pierścień dociskowy Ceramika / NBR Uszczelki NBR 70 Shore A 11 Oprawa na uszczelki PPO wzmocniony włóknem szklanym 7

8 NOCCHI Multi EVO 3 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE PARAMETRY HYDRAULICZNE H [ m ] / 3/ 3/ 3/ 0 η p [ % ] Q [ m³/h ] 0,0 1,2 2,4 3,6 4,8 6,0 0,0,0,0,0 80,0 0,0 Q [ l/min ] 8

9 NOCCHI Multi EVO 3 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE TABELA OSIĄGÓW l/min 80 znamionowa (P2) pobierana (P1) Napięcie In μf Q (V) (A) HP kw HP kw m 3 /h 0,6 1,2 1,8 2,4 3 3,6 4,8 Multi EVO 3- M 0,54 0,4 0,87 0,65 1 ~ 2 2,95 12,5 Multi EVO 3- T 0,54 0,4 0,87 0,65 3 ~ 2/0 2,3 / 1,3 --- Multi EVO 3- M 0,74 0,55 1,1 0,8 1 ~ 2 3,7 12,5 Multi EVO 3- T 0,71 0,53 1,05 0,78 3 ~ 2/0 2,7 / 1, Multi EVO 3- M 0,94 0,7 1, ~ 2 4,4 16 Multi EVO 3- T 0,94 0,7 1, ~ 2/0 3,3 / 1,9 --- Multi EVO 3- M 1,2 0,9 1,68 1,25 1 ~ 2 5,8 Multi EVO 3- T 1,1 0,82 1,57 1,17 3 ~ 2/0 3,5 / całkowita wysokość ciśnienia w metrach słupa wody , G G 1/4 - HEX 19 DNM E A F D DNA G 1/4 - HEX 19 B C WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G DNA DNM Ciężar (kg) Multi EVO 3- M " 1" 6,7 Multi EVO 3- T " 1" 6,7 Multi EVO 3- M " 1" 7,1 Multi EVO 3- T " 1" 7,1 Multi EVO 3- M " 1" 9,1 Multi EVO 3- T " 1" 9,1 Multi EVO 3- M " 1",8 Multi EVO 3- T " 1",8 9

10 NOCCHI Multi EVO 5 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE PARAMETRY HYDRAULICZNE H [ m ] / 5/ 5/ 5/ 0 η p [ % ] Q [ m³/h ] 0,0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 0,0,0,0,0 80,0 0,0 1,0 1,0 Q [ l/min ]

11 NOCCHI Multi EVO 5 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE TABELA OSIĄGÓW l/min znamionowa (P2) pobierana (P1) Napięcie In μf Q (V) (A) HP kw HP kw m 3 /h 1,2 1,8 2,4 3 3,6 4,8 6 7,2 Multi EVO 5- M 0,75 0,55 1,1 0,8 1 ~ 2 3,7 12,5 Multi EVO 5- T 0,71 0,53 1,05 0,78 3 ~ 2/0 2,7 / 1, Multi EVO 5- M 1 0,75 1,5 1,1 1 ~ 2 4,7 16 Multi EVO 5- T 1 0,75 1,5 1,1 3 ~ 2/0 3,5 / Multi EVO 5- M 1,27 0,95 1,8 1,35 1 ~ 2 6,2 Multi EVO 5- T 1,2 0,9 1,68 1,25 3 ~ 2/0 3,7 / 2,1 --- Multi EVO 5- M 1,6 1,2 2,2 1,65 1 ~ 2 7, Multi EVO 5- T 1,6 1,2 2,1 1,57 3 ~ 2/0 5,3 / 3,1 --- całkowita wysokość ciśnienia w metrach słupa wody , WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G DNA DNM Ciężar (kg) Multi EVO 5- M " 1/4 1" 7,1 Multi EVO 5- T /4 1 7,1 Multi EVO 5- M /4 1" 8,8 Multi EVO 5- T /4 1 8,8 Multi EVO 5- M /4 1",4 Multi EVO 5- T /4 1,4 Multi EVO 5- M /4 1" 13,5 Multi EVO 5- T /4 1 13,5 11

12 NOCCHI Multi EVO 8 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE PARAMETRY HYDRAULICZNE H [ m ] 8/ 8/ 8/ 0 η p [ % ] 70 Q [ m³/h ] 0,0 2,4 4,8 7,2 9,6 12,0 14,4 0,0,0 80,0 1,0 1,0 0,0 2,0 Q [ l/min ] 12

13 NOCCHI Multi EVO 8 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE TABELA OSIĄGÓW l/min znamionowa (P2) pobierana (P1) Napięcie In μf Q (V) (A) HP kw HP kw m 3 /h 2,4 3,6 4,8 6 7,2 8,4 9,6,8 12 Multi EVO 8- M 1,2 0,9 1,7 1,28 1 ~ 2 5,9 Multi EVO 8- T 1,2 0,9 1,6 1,2 3 ~ 2/0 3,7 / 2,1 --- Multi EVO 8- M 1,6 1,2 2,23 1,66 1 ~ 2 7, Multi EVO 8- T 1,6 1,18 2 1,5 3 ~ 2/0 5 / 2, Multi EVO 8- M 1,9 1,4 2,7 2 1 ~ Multi EVO 8- T 1,9 1,4 2,6 1,95 3 ~ 2/0 6,7 / całkowita wysokość ciśnienia w metrach słupa wody 34 33, , , ,5 42,5,5 37, ,5 56,5 54,5 51,5 48, ,5 21,5 12,5 DNM G E G 1/4 -HEX 19 A F D DNA G 1/4 -HEX 19 B C WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G DNA DNM Ciężar (kg) Multi EVO 8- M "1/4 1"1/4,5 Multi EVO 8- T /4 1 1/4,5 Multi EVO 8- M /4 1 1/4 13,4 Multi EVO 8- T /4 1 1/4 13,4 Multi EVO 8- M /4 1 1/4 14,5 Multi EVO 8- T /4 1 1/4 14,5 13

14 NOCCHI Multi EVO-E ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE Z FALOWNIKIEM IE3 MOTOR ACS System składa się z poziomej pompy elektrycznej odśrodkowej wielostopniowej Multi EVO-E i systemu kontroli elektronicznej CPS (falownik), który umożliwia utrzymanie stałego ciśnienia w instalacji poprzez zmniejszanie lub zwiększanie prędkość obrotów silnika pompy elektrycznej. Wszystkie modele są certyfikowane do zastosowania przy wodzie pitnej (ACS i DM174) ZALETY Pompy elektroniczne Multi EVO-E cechują się następującymi zaletami: Niezawodność - dzięki solidnemu i nowoczesnemu wykonaniu Bardzo cicha praca pompy - większy komfort dla użytkownika dzięki cichemu funkcjonowaniu Zwarta budowa Bardzo szerokie możliwości zastosowania Efektywne zalewanie pompy CHARAKTERYSTYKA: POMPA Parametry hydrauliczne ISO 9906:12 - Stopień 3B Rodzaj cieczy: czysta woda bez frakcji stałych zawieszonych cząsteczek lub materiału ściernego Maksymalna temperatura cieczy C Maksymalne ciśnienie robocze 8 bar Maksymalna zalecana wysokość zasysania 6 m z zaworem stopowym Silnik Zamknięty, chłodzony powietrzem (TEFC) 2-biegunowy, Hz (n=28 obr./min) IE3 trójfazowy AC (P2 0,75 kw) Poziom ochrony: IP55 Klasa izolacji: F Maksymalna temperatura otoczenia C Zasilanie jednofazowe ZASTOSOWANIE Podnoszenie ciśnienia i zasilanie Nawadnianie Użycie wody deszczowej Instalacje myjące 14

15 NOCCHI Multi EVO-E ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE Z FALOWNIKIEM CHARAKTERYSTYKA KONSTRUKCYJNA TABELA MATERIAŁÓW Odn. Komponent Materiał 1 Korpus pompy Stal nierdzewna Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 2 Podstawa silnika Aluminium odlewane ciśnieniowo 3 Wirnik PPO wzmocniony włóknem szklanym 4 Dyfuzor PPO wzmocniony włóknem szklanym 5 Pierścień PTFE 6 Wał (część hydrauliczna) 7 Kurki wlewowe / spustowe 8 Uszczelnienie mechaniczne Stal nierdzewna Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 Stal nierdzewna Europa: EN088-1 X8CrNiS18-9 (1.45) USA: AISI 3 Węgiel grafit / NBR / SS Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 9 Pierścień dociskowy Ceramika / NBR Uszczelki NBR 70 Shore A 11 Oprawa na uszczelki PPO wzmocniony włóknem szklanym 15

16 NOCCHI Multi EVO-E 3 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE Z FALOWNIKIEM PARAMETRY HYDRAULICZNE H [ m ] / 3/ 3/ 0 η p [ % ] Q [ m³/h ] 0,0 1,2 2,4 3,6 4,8 6,0 0,0,0,0,0 80,0 0,0 Q [ l/min ] 16

17 NOCCHI Multi EVO-E 3 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE Z FALOWNIKIEM TABELA OSIĄGÓW l/min 80 znamionowa (P2) pobierana (P1) Napięcie In Q (V) (A) HP kw HP kw m 3 /h 0,6 1,2 1,8 2,4 3 3,6 4,8 Multi EVO-E 3-0,74 0,55 1,1 0,8 1 ~ 2 5, ,5 6 całkowita wysokość ciśnienia w metrach słupa wody Multi EVO-E 3-0,94 0,7 1, ~ , , Multi EVO-E 3-1,27 0,95 1,8 1,35 1 ~ 2 8, , ,5 WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G DNA DNM Ciężar (kg) Multi EVO-E " 1" Multi EVO-E " 1" 12,1 Multi EVO-E " 1" 13,4 17

18 NOCCHI Multi EVO-E 5 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE Z FALOWNIKIEM PARAMETRY HYDRAULICZNE H [ m ] / 5/ 5/ 0 η p [ % ] Q [ m³/h ] 0,0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 0,0,0,0,0 80,0 0,0 1,0 1,0 Q [ l/min ] 18

19 NOCCHI Multi EVO-E 5 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE Z FALOWNIKIEM TABELA OSIĄGÓW l/min znamionowa (P2) pobierana (P1) Napięcie In Q (V) (A) HP kw HP kw m 3 /h 1,2 1,8 2,4 3 3,6 4,8 6 7,2 Multi EVO-E 5-0,94 0,7 1, ~ , , ,5 7 całkowita wysokość ciśnienia w metrach słupa wody Multi EVO-E 5-1,2 0,9 1,68 1,25 1 ~ 2 8, , Multi EVO-E 5-1,74 1,3 2,4 1,8 1 ~ 2 11, , ,5 34,5 24 WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G DNA DNM Ciężar (kg) Multi EVO-E "1/4 1" 12,2 Multi EVO-E "1/4 1" 13 Multi EVO-E "1/4 1" 14,5 19

20 NOCCHI Multi EVO-E 8 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE Z FALOWNIKIEM PARAMETRY HYDRAULICZNE H [ m ] 8/ 8/ 0 η p [ % ] 70 Q [ m³/h ] 0,0 2,4 4,8 7,2 9,6 12,0 14,4 0,0,0 80,0 1,0 1,0 0,0 2,0 Q [ l/min ]

21 NOCCHI Multi EVO-E 8 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE Z FALOWNIKIEM TABELA OSIĄGÓW l/min znamionowa (P2) pobierana (P1) Napięcie In Q (V) (A) HP kw HP kw m 3 /h 2,4 3 3,6 4,8 6 7,2 8,4 9,6,8 12 Multi EVO-E 8-1,6 1,2 2,15 1,6 1 ~ 2, , całkowita wysokość ciśnienia w metrach słupa wody Multi EVO-E 8-1,9 1,4 2,7 2 1 ~ 2 12, ,5,5 23,5 16,5 WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G DNA DNM Ciężar (kg) Multi EVO-E "1/4 1"1/4 15 Multi EVO-E "1/4 1"1/4 16,7 21

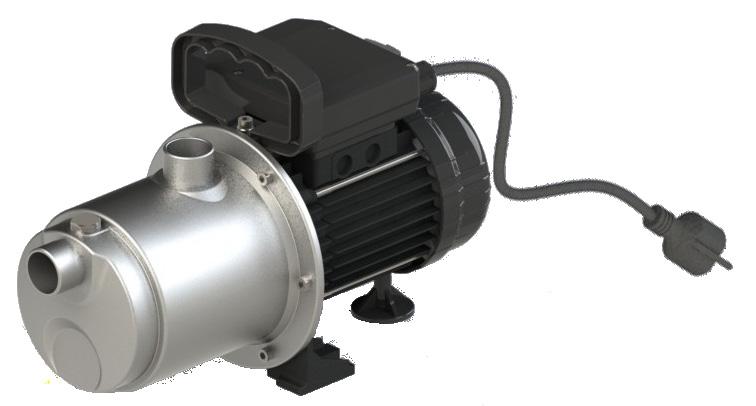

22 NOCCHI Multi EVO-A ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE SAMOZASYSAJĄCE IE3 MOTOR ACS Multi EVO-A jest poziomą elektryczną pompą odśrodkową wielostopniową samozasysającą z otworem ssawnym z gwintem osiowym i otworem tłocznym z gwintem radialnym. Innowacyjny system hydrauliczny o wysokiej sprawności jest podłączany do nowej generacji silnika z uszczelnieniem mechanicznym. Wszystkie modele są certyfikowane do zastosowania przy wodzie pitnej (ACS i DM174) ZALETY Pompy elektroniczne Multi EVO cechują się następującymi zaletami: Niezawodność - dzięki solidnemu i nowoczesnemu wykonaniu Bardzo cicha praca pompy - większy komfort dla użytkownika dzięki cichemu funkcjonowaniu Zwarta budowa Bardzo szerokie możliwości zastosowania Efektywne zalewanie pompy CHARAKTERYSTYKA: POMPA Parametry hydrauliczne ISO 9906:12 - Stopień 3B Rodzaj cieczy: czysta woda bez frakcji stałych zawieszonych cząsteczek lub materiału ściernego Maksymalna temperatura cieczy C Maksymalne ciśnienie robocze 8 bar Silnik Zamknięty, chłodzony powietrzem (TEFC) 2-biegunowy, Hz (n=28 obr./min) IE3 trójfazowy AC (P2 0,75 kw) Poziom ochrony: IP55 Klasa izolacji: F Maksymalna temperatura otoczenia C Zasilanie jednofazowe z umieszczonym na stałe kondensatorem i wbudowaną w uzwojenie silnika ochroną termiczną ZASTOSOWANIE Podnoszenie ciśnienia i zasilanie Nawadnianie PARAMETRY SAMOZAPŁONU H2O, T = C, Pa = 00 hpa (mbar) H3 = odcinek pionowy H3 0,5 m Użycie wody deszczowej H2 H1 H2 [m] Wysokość zasysania H2 (m) t [min] Czas samozapłonu Instalacje myjące H3 (m) minimum ,15 0,15 0,15 0,15 0,15 0,15 0,25 0,3 4 0,15 0,15 0,35 0,15 0,15 0,35 0,25 0,6 6 0,15 0,15 0,55 0,15 0,15 0,65 0,3 8 0,55 0,35 0,55 0,45 0,55 0,65 0,

23 NOCCHI Multi EVO-A ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE SAMOZASYSAJĄCE CHARAKTERYSTYKA KONSTRUKCYJNA TABELA MATERIAŁÓW Odn. Komponent Materiał 1 Korpus pompy Stal nierdzewna Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 2 Podstawa silnika Aluminium odlewane ciśnieniowo 3 Wirnik PPO wzmocniony włóknem szklanym 4 Dyfuzor PPO wzmocniony włóknem szklanym 5 Pierścień PTFE 6 Wał (część hydrauliczna) 7 Kurki wlewowe / spustowe 8 Uszczelnienie mechaniczne Stal nierdzewna Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 Stal nierdzewna Europa: EN088-1 X8CrNiS18-9 (1.45) USA: AISI 3 Węgiel grafit / NBR / SS Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 9 Pierścień dociskowy Ceramika / NBR Uszczelki NBR 70 Shore A 11 Oprawa na uszczelki PPO wzmocniony włóknem szklanym 12 Zawór samozapłonu PPO wzmocniony włóknem szklanym 23

24 NOCCHI Multi EVO-A 3 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE SAMOZASYSAJĄCE PARAMETRY HYDRAULICZNE H [ m ] / 3/ 3/ 0 η p [ % ] Q [ m³/h ] 0,0 1,2 2,4 3,6 4,8 6,0 0,0,0,0,0 80,0 0,0 Q [ l/min ] 24

25 NOCCHI Multi EVO-A 3 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE SAMOZASYSAJĄCE TABELA OSIĄGÓW l/min 80 znamionowa (P2) pobierana (P1) Napięcie In μf Q (V) (A) HP kw HP kw m 3 /h 0,6 1,2 1,8 2,4 3 3,6 4,8 Multi EVO-A 3- M 0,68 0,51 1,1 0,8 1 ~ 2 3,7 12,5 Multi EVO-A 3- M-C * 0,68 0,51 1,1 0,8 1 ~ 2 3,7 12,5 Multi EVO-A 3- T 0,71 0,53 1,05 0,78 3 ~ 2/0 2,7 / 1, Multi EVO-A 3- M 0,94 0,7 1, ~ 2 4,4 16 Multi EVO-A 3- T 0,94 0,7 1, ~ 2/0 3,3 / 1,9 --- Multi EVO-A 3- M 1,2 0,9 1,68 1,25 1 ~ 2 5,7 Multi EVO-A 3- T 1,1 0,82 1,57 1,17 3 ~ 2/0 3, * Wersja z kablem, uchwytem i wtyczką. całkowita wysokość ciśnienia w metrach słupa wody 42,5 39,5 35, ,5,5 9 56, , ,5 28, , , ,5 WERSJA C WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G DNA DNM Ciężar (kg) Multi EVO-A 3- M " 1" 7,3 Multi EVO-A 3- T " 1" 7,3 Multi EVO-A 3- M-C* " 1" 7,6 Multi EVO-A 3- M " 1" 9,3 Multi EVO-A 3- T " 1" 9,3 Multi EVO-A 3- M " 1",8 Multi EVO-A 3- T " 1",8 * Wersja z kablem, uchwytem i wtyczką. 25

26 NOCCHI Multi EVO-A 5 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE SAMOZASYSAJĄCE PARAMETRY HYDRAULICZNE H [ m ] / 5/ 5/ 0 η p [ % ] Q [ m³/h ] 0,0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 0,0,0,0,0 80,0 0,0 1,0 1,0 Q [ l/min ] 26

27 NOCCHI Multi EVO-A 5 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE SAMOZASYSAJĄCE TABELA OSIĄGÓW l/min znamionowa (P2) pobierana (P1) Napięcie In μf Q (V) (A) HP kw HP kw m 3 /h 1,2 1,8 2,4 3 3,6 4,8 6 7,2 Multi EVO-A 5- M 1 0,75 1,5 1,1 1 ~ 2 4,7 16 Multi EVO-A 5- T 1 0,75 1,5 1,1 3 ~ 2/0 3,4 / Multi EVO-A 5- M 1,27 0,95 1,8 1,35 1 ~ 2 6,2 Multi EVO-A 5- M-C * 1,27 0,95 1,8 1,35 1 ~ 2 6,2 Multi EVO-A 5- T 1,2 0,9 1,68 1,25 3 ~ 2/0 3,7 / 2,1 --- Multi EVO-A 5- M 1,6 1,2 2,2 1,65 1 ~ 2 7,5 31,5 Multi EVO-A 5- T 1,6 1,2 2,1 1,57 3 ~ 2/0 5,3 / 3,1 --- * Wersja z kablem, uchwytem i wtyczką. całkowita wysokość ciśnienia w metrach słupa wody 44,5 41, ,5 32, , ,5 45, ,5 71,5 68, ,5 43,5 28,5 12,5 WERSJA C WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G DNA DNM Ciężar (kg) Multi EVO-A 5- M " 1" 9 Multi EVO-A 5- T " 1" 9 Multi EVO-A 5- M " 1",6 Multi EVO-A 5- T " 1",6 Multi EVO-A 5- M-C* " 1" 11 Multi EVO-A 5- M " 1" 13,5 Multi EVO-A 5- T " 1" 13,5 * Wersja z kablem, uchwytem i wtyczką. 27

28 8/ NOCCHI Multi EVO-A 8 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE SAMOZASYSAJĄCE PARAMETRY HYDRAULICZNE H [ m ] 8/ 0 η p [ % ] 70 Q [ m³/h ] Q [ l/min ] 28

29 NOCCHI Multi EVO-A 8 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE SAMOZASYSAJĄCE TABELA OSIĄGÓW l/min znamionowa (P2) pobierana (P1) Napięcie In μf Q (V) (A) HP kw HP kw m 3 /h 2,4 3 3,6 4,8 6 7,2 8,4 9,6,8 12 Multi EVO-A 8- M 1,6 1,2 2,23 1,66 1 ~ 2 7,7 31,5 Multi EVO-A 8- T 1,6 1,18 2 1,5 3 ~ 2/0 5-2, Multi EVO-A 8- M 1,9 1,4 2,7 2 1 ~ Multi EVO-A 8- T 1,9 1,4 2,6 1,95 3 ~ 2/0 6, całkowita wysokość ciśnienia w metrach słupa wody , G DNM E G 1/4 -HEX 19 A F D DNA G 1/4 -HEX 19 B C WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G DNA DNM Ciężar (Kg) Multi EVO-A 8- M " 1/4 1 1/4 13,5 Multi EVO-A 8- T " 1/4 1 1/4 13,5 Multi EVO-A 8- M " 1/4 1 1/4 14,5 Multi EVO-A 8- T " 1/4 1 1/4 14,5 29

30 NOCCHI FP/Multi EVO-A POMPY ELEKTRYCZNE z elektronicznym urządzeniem sterującym i zabezpieczeniem WYSOKIE PARAMETRY HYDRAULICZNE Automatyczny zespół zwiększania ciśnienia w domowej instalacji hydraulicznej. Składa się z jednofazowej pompy elektronicznej typu Multi EVO-A i elektronicznego urządzenia FLUSSCONTROL BASIC, regulującego funkcjonowanie automatyczne pompy i zabezpieczenia w przypadku braku ZALETY wody. Jest dostarczany zamontowany, okablowany, gotowy do instalacji i użytkowania. Wysokie parametry hydrauliczne ciśnienia i wydajności Minimalne zużycie energii elektrycznej Niezmiernie ciche funkcjonowanie Redukuje uderzenia wodne Zastępuje tradycyjny system zbiornika wyrównawczego Nie wymaga konserwacji Zabezpieczenie w przypadku braku wody Bardzo prosty w montażu i gotowy do użytku (Plug & Play). CHARAKTERYSTYKA: POMPA Rodzaj cieczy: czysta woda bez frakcji stałych zawieszonych cząsteczek lub materiału ściernego Maksymalna temperatura cieczy C Maksymalna zalecana wysokość zasysania: 6 m z zaworem stopowym Maksymalne ciśnienie robocze 8 bar Silnik Zamknięty, chłodzony z zewnątrz (TEFC) 2-biegunowy, Hz (n=28 obr./min) Stopień ochrony IP 55 Klasa izolacji F Zasilanie jednofazowe z umieszczonym na stałe kondensatorem i wbudowaną w uzwojenie silnika ochroną termiczną Zasilanie trójfazowe z zabezpieczeniem zewnętrznym dostarczanym przez użytkownika ZASTOSOWANIE Podnoszenie i dostarczanie wody do instalacji domowych Instalacje ciśnieniowe Instalacje myjące Nawadnianie Odzyskiwanie wody deszczowej

31 NOCCHI FP/Multi EVO-A POMPY ELEKTRYCZNE z elektronicznym urządzeniem sterującym i zabezpieczeniem CHARAKTERYSTYKA KONSTRUKCYJNA TABELA MATERIAŁÓW Odn. Komponent Materiał 1 Korpus pompy Stal nierdzewna Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 2 Podstawa silnika Aluminium odlewane ciśnieniowo 3 Wirnik PPO wzmocniony włóknem szklanym 4 Dyfuzor PPO wzmocniony włóknem szklanym 5 Pierścień PTFE 6 Wał (część hydrauliczna) 7 Kurki wlewowe / spustowe 8 Uszczelnienie mechaniczne Stal nierdzewna Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 Stal nierdzewna Europa: EN088-1 X8CrNiS18-9 (1.45) USA: AISI 3 Węgiel grafit / NBR / SS Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 9 Pierścień dociskowy Ceramika / NBR Uszczelki NBR 70 Shore A 11 Oprawa na uszczelki PPO wzmocniony włóknem szklanym 12 Zawór samozapłonu PPO wzmocniony włóknem szklanym 31

32 3/ NOCCHI FP/Multi EVO-A 3-5 POMPY ELEKTRYCZNE z elektronicznym urządzeniem sterującym i zabezpieczeniem PARAMETRY HYDRAULICZNE H [ m ] 70 5/ 0 η p [ % ] Q [ m³/h ] 0,0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 0,0,0,0,0 80,0 0,0 1,0 1,0 Q [ l/min ] 32

33 NOCCHI FP/Multi EVO-A 3-5 POMPY ELEKTRYCZNE z elektronicznym urządzeniem sterującym i zabezpieczeniem TABELA OSIĄGÓW l/min znamionowa (P2) pobierana (P1) Napięcie In μf Q (V) (A) HP kw HP kw m 3 /h 0,6 1,2 1,8 2,4 3 3,6 4,8 6 7,2 całkowita wysokość ciśnienia w metrach słupa wody FP/Multi EVO-A 3- M 0,74 0,55 1,1 0,8 1 ~ 2 3,7 12,5 42,5 39,5 35,5 23,5 17,5 3,5 FP/Multi EVO-A 5- M 1,27 0,95 1,8 1,35 1 ~ 2 6, ,5 39, ,5 WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G DNA DNM Ciężar (kg) FP/Multi EVO-A 3- M " 1" 8,5 FP/Multi EVO-A 5- M " 1" 11,8 33

34 NOCCHI WP/Multi EVO-A Zestawy hydroforowe z poziomym zbiornikiem wyrównawczym Zestawy hydroforowe WATERPRESS są wykonane z pomp elektrycznych ośrodkowych wielostopniowych samozasysających Multi EVO-A. Są dostarczane z okablowaniem, zbiornikiem wyrównawczym o pojemności 24 l lub l, gotowe do instalacji i użytkowania. Wszystkie modele są certyfikowane do zastosowania przy wodzie pitnej (ACS). ACS ZALETY Redukuje uderzenia wodne Idealnie pasujące do systemów zasilania wodą w budynku Gotowy do użytkowania Redukcja częstotliwości uruchamiania ze zbiornikiem o pojemności l Bardzo prosty w instalacji CHARAKTERYSTYKA KONSTRUKCYJNA Presostat elektryczno-mechaniczny (max 6 bar) ustawiony na: min 2 max 3 bar. Regulowane ciśnienie uruchamiania pompy od 1,5 do 3 bar Manometr (6 bar). Łącznik 5-drożny z chromowanego mosiądzu tłoczonego. Zbiorniki wyrównawcze: -Zbiornik wyrównawczy l z pomalowanej stali (modele WP / Multi EVO-A 3- M-l i WP / Multi EVO-A 5- M- l). -Zbiornik wyrównawczy 24 l z pomalowanej stali (model WP / Multi EVO-A 3- M). -Zbiornik wyrównawczy 24 l ze stali nierdzewnej (model WP / Multi EVO-A 5- M-SS) Tuboflex do podłączenia wodnego. Kabel zasilający o długości 1,5 m H05 RN-F w wtyczką. ZASTOSOWANIE Podnoszenie i dostarczanie wody do instalacji domowych CHARAKTERYSTYKA: POMPA Rodzaj cieczy: czysta woda bez frakcji stałych zawieszonych cząsteczek lub materiału ściernego Maksymalna temperatura cieczy C Maksymalna zalecana wysokość zasysania 8 m z prawidłowo zainstalowaną pompą Maksymalne ciśnienie robocze 8 bar Silnik Zamknięty, chłodzony z zewnątrz (TEFC) 2-biegunowy, Hz (n=28 obr./min) Stopień ochrony IP 55 Klasa izolacji F Zasilanie jednofazowe z umieszczonym na stałe kondensatorem i wbudowaną w uzwojenie silnika ochroną termiczną Zasilanie trójfazowe z zabezpieczeniem zewnętrznym dostarczanym przez użytkownika Instalacje ciśnieniowe Instalacje myjące Nawadnianie 34

35 NOCCHI WP/Multi EVO-A Zestawy hydroforowe z poziomym zbiornikiem wyrównawczym CHARAKTERYSTYKA KONSTRUKCYJNA TABELA MATERIAŁÓW Odn. Komponent Materiał 1 Korpus pompy Stal nierdzewna Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 2 Podstawa silnika Aluminium odlewane ciśnieniowo 3 Wirnik PPO wzmocniony włóknem szklanym 4 Dyfuzor PPO wzmocniony włóknem szklanym 5 Pierścień PTFE 6 Wał (część hydrauliczna) 7 Kurki wlewowe / spustowe 8 Uszczelnienie mechaniczne Stal nierdzewna Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 Stal nierdzewna Europa: EN088-1 X8CrNiS18-9 (1.45) USA: AISI 3 Węgiel grafit / NBR / SS Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 9 Pierścień dociskowy Ceramika / NBR Uszczelki NBR 70 Shore A 11 Oprawa na uszczelki PPO wzmocniony włóknem szklanym 12 Zawór samozapłonu PPO wzmocniony włóknem szklanym 35

36 NOCCHI WP/Multi EVO-A 3-5 Zestawy hydroforowe z poziomym zbiornikiem wyrównawczym PARAMETRY HYDRAULICZNE H [ m ] 70 5/ 3/ 0 η p [ % ] Q [ m³/h ] 0,0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 0,0,0,0,0 80,0 0,0 1,0 1,0 Q [ l/min ] 36

37 NOCCHI WP/Multi EVO-A 3-5 Zestawy hydroforowe z poziomym zbiornikiem wyrównawczym TABELA OSIĄGÓW l/min znamionowa (P2) pobierana (P1) Napięcie In μf Q (V) (A) HP kw HP kw m 3 /h 0,6 1,2 1,8 2,4 3 3,6 4,8 6 7,2 WP / Multi EVO-A 3- M 0,67 0,5 1,1 0,8 1 ~ 2 3,7 12,5 WP / Multi EVO-A 3- M-l 0,67 0,5 1,1 0,8 1 ~ 2 3,7 12,5 WP / Multi EVO-A 5- M-SS 1,34 1 1,8 1,35 1 ~ 2 6,2 WP / Multi EVO-A 5- M-l 1,34 1 1,8 1,35 1 ~ 2 6,2 całkowita wysokość ciśnienia w metrach słupa wody 42,5 39,5 35, ,5, ,5 45, ,5 24 l l WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G H I L DNA DNM Ciężar (kg) WP / Multi EVO-A 3- M " 1" 13,6 WP / Multi EVO-A 3- M-l " 1" 18 WP / Multi EVO-A 5- M-SS " 1" 14 WP / Multi EVO-A 5- M-l " 1",5 37

38 NOCCHI Multi EVO-SP ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE - SPECIAL IE3 MOTOR Multi EVO-SP jest poziomą pompą elektryczną odśrodkową wielostopniową z otworem ssawnym z gwintem osiowym i otworem tłocznym z gwintem radialnym. Innowacyjny system hydrauliczny o wysokiej skuteczności jest podłączany do nowej generacji silnika z uszczelnieniem mechanicznym. Szczególnie zalecana do pompowania wody morskiej i wody z basenów. ZALETY Pompy elektroniczne Multi EVO-SP cechują się następującymi zaletami: Odporne na słoną wodę, idealnie współdziałają ze wszystkimi urządzeniami do czyszczenia basenów Niezawodność - dzięki solidnemu i nowoczesnemu wykonaniu Bardzo cicha praca pompy - większy komfort dla użytkownika dzięki cichemu funkcjonowaniu Zwarta budowa CHARAKTERYSTYKA: POMPA Parametry hydrauliczne ISO 9906:12 - Stopień 3B Rodzaj cieczy: czysta woda bez frakcji stałych zawieszonych cząsteczek lub materiału ściernego Maksymalna temperatura cieczy C Maksymalne ciśnienie robocze 7 bar Maksymalna zalecana wysokość zasysania 6 m z zaworem stopowym Silnik Zamknięty, chłodzony powietrzem (TEFC) 2-biegunowy, Hz (n=28 obr./min) IE3 trójfazowy AC (P2 0,75 kw) Poziom ochrony: IP55 Klasa izolacji: F Zasilanie jednofazowe z umieszczonym na stałe kondensatorem i wbudowaną w uzwojenie silnika ochroną termiczną ZASTOSOWANIE Podnoszenie ciśnienia i zasilanie Nawadnianie Czyszczenie basenów wodą z chlorem Czyszczenie basenów wodą morską Pompowanie agresywnych cieczy (zgodnie z rodzajem materiałów) 38

39 NOCCHI Multi EVO-SP ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE - SPECIAL CHARAKTERYSTYKA KONSTRUKCYJNA TABELA MATERIAŁÓW Odn. Komponent Materiał 1 Korpus pompy PPO wzmocniony włóknem szklanym 2 Podstawa silnika Aluminium odlewane ciśnieniowo 3 Wirnik PPO wzmocniony włóknem szklanym 4 Dyfuzor PPO wzmocniony włóknem szklanym 5 Pierścień PTFE 6 Wał (część hydrauliczna) Stal nierdzewna Europa: EN088-1 X2CrNiMo (1.44) USA: AISI Kurki wlewowe / spustowe Poliamid Uszczelnienie mechaniczne Węgiel grafit / NBR / SS Europa: EN088-1 X2CrNiMo (1.44) USA: AISI Pierścień dociskowy Ceramika / NBR Uszczelki NBR 70 Shore A 11 Oprawa na uszczelki PPO wzmocniony włóknem szklanym 12 Pierścień wzmacniający Stal nierdzewna Europa: EN088-1 X5CrNi18- (1.41) USA: AISI 4 39

40 NOCCHI Multi EVO-SP 3-5 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE - SPECIAL PARAMETRY HYDRAULICZNE H [ m ] 5/ 3/ 0 η p [ % ] Q [ m³/h ] 0,0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 0,0,0,0,0 80,0 0,0 1,0 1,0 Q [ l/min ]

41 NOCCHI Multi EVO-SP 3-5 ELEKTRYCZNE POMPY ODŚRODKOWE, WIELOSOPNIOWE - SPECIAL TABELA OSIĄGÓW l/min znamionowa (P2) pobierana (P1) Napięcie In μf Q (V) (A) HP kw HP kw m 3 /h 0,6 1,2 1,8 2,4 3 3,6 4,8 6 7,2 Multi EVO-SP 3- M 0,74 0,55 1,1 0,8 1 ~ 2 3,7 12,5 Multi EVO-SP 3- T 0,71 0,53 1,05 0,78 3 ~ 2/0 2,7 / 1, Multi EVO-SP 5- M 1,27 0,95 1,8 1,35 1 ~ 2 6,2 Multi EVO-SP 5- T 1,2 0,9 1,68 1,25 3 ~ 2/0 3,8 / 2,2 --- całkowita wysokość ciśnienia w metrach słupa wody , , ,5 22 9,5 G ØDNM E A F D ØDNA B C WYMIARY I CIĘŻAR Wymiary w mm A B C D E F G DNA DNM Ciężar (kg) Multi EVO-SP 3- M " 1" 6,9 Multi EVO-SP 3- T " 1" 6,9 Multi EVO-SP 5- M " 1",1 Multi EVO-SP 5- T " 1",1 41

42 NOCCHI EASY/Multi EVO ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI STEROWANYMI PRESOSTATAMI IE3 MOTOR Zwarty, Solidny, o wysokiej wydajności hydraulicznej Są to zestawy do automatycznego podnoszenia ciśnienia w sieciach dystrybucji wody z jednofazowym zasilaniem elektrycznym, składające się z: 2 pomp elektrycznych, rozdzielnicy, podstawy, kolektorów ssących i tłocznych, presostatów, manometru i zaworu zwrotnego na tłoczeniu. OPIS FUNKCJONOWANIA Pompy są sterowane przez dwa regulowane presostaty za pomocą rozdzielnicy wyposażonej w kartę elektroniczną do: - sekwencyjnego uruchamiania pomp - zmiany kolejności uruchamiania - przystosowania do zabezpieczenia przed pracą na sucho - regulacji czasowej (od 0 do 180 ) po osiągnięciu wartości zamknięcia drugiego presostatu, uruchamia się druga pompa. Gdy wartość ciśnienia w sieci wzrasta, presostaty otwierają styk powodując zatrzymanie danej pompy. Po zakończeniu cyklu automatyczny inwertor zmienia kolejność uruchamiania pomp (raz presostat nr 1 jest przypisany pompie nr 1; w następnym cyklu pompie nr 2). Gdy ciśnienie w sieci osiągnie wartość zamknięcia styku elektrycznego presostatu nr 1 uaktywnia się jedna pompa. Jeżeli ciśnienie ciągle spada, DANE DOTYCZĄCE ZASTOSOWANIA MULTIEVO Maksymalna wydajność (m 3 /h) 21 Maksymalna wysokość ciśnienia (m.s.w.) 70 Maksymalne ciśnienie robocze 8 bar Napięcie zasilanie 1 ~ 2 / 3~0 V Częstotliwość Hz Stopień ochrony rozdzielnicy IP55 Stopień ochrony pompy elektrycznej IP55 Temperatura otoczenia C Ilość pomp 2 ZASTOSOWANIE Podnoszenie i dostarczanie wody do instalacji domowych Instalacje ciśnieniowe Instalacje myjące Nawadnianie 42

43 NOCCHI EASY/Multi EVO ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI STEROWANYMI PRESOSTATAMI CHARAKTERYSTYKA KONSTRUKCYJNA Podstawa 1. Podstawa z blachy ocynkowanej Kolektor tłoczny 2. 2 zawory kulowe z mosiądzu 3. 2 zawory zwrotne 4. 1 manometr 5. 2 presostaty 6. 1 kolektor ze stali ocynkowanej 7. 1 rozdzielnica Kolektor ssący 8. 2 zawory kulowe z mosiądzu 9. 1 tuleja do napełniania wodą. 1 kolektor ze stali ocynkowanej 43

44 NOCCHI EASY/Multi EVO 3 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI STEROWANYMI PRESOSTATAMI PARAMETRY HYDRAULICZNE H [ m ] / 3/ 3/ 3/ 0 η p [ % ] Q [ m³/h ] 0,0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 0,0,0,0,0 80,0 0,0 1,0 1,0 Q [ l/min ] 44

45 NOCCHI EASY/Multi EVO 3 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI STEROWANYMI PRESOSTATAMI TABELA OSIĄGÓW pobierana (P1) kw Napięcie (V) In (A) μf Q l/min m 3 /h 1,2 2,4 3,6 4,8 6 7,2 EASY/Multi EVO 3- M-GI 2 x 0,65 1 ~ 2 2 x 2,95 12,5 EASY/Multi EVO 3- T-GI 2 x 0,65 3 ~ 0 2 x 1,3 --- EASY/Multi EVO 3- M-GI 2 x 0,8 1 ~ 2 2 x 3,7 12,5 EASY/Multi EVO 3- T-GI 2 x 0,78 3 ~ 0 2 x 1, EASY/Multi EVO 3- M-GI 2 x 1 1 ~ 2 2 x 4,4 16 EASY/Multi EVO 3- T-GI 2 x 1 3 ~ 0 2 x 1,9 --- EASY/Multi EVO 3- M-GI 2 x 1,25 1 ~ 2 2 x 5,8 EASY/Multi EVO 3- T-GI 2 x 1,17 3 ~ 0 2 x całkowita wysokość ciśnienia w metrach słupa wody , jednofazowe trójfazowe WYMIARY I CIĘŻAR Wymiary w mm L1 L2 L3 L4 L5 P1 P2 P3 P4 P5 H1 H2 H3 DNA DNM Ciężar (kg) EASY/Multi EVO 3- M-GI x "1/2 1"1/2 31 EASY/Multi EVO 3- T-GI "1/2 1"1/2 37 EASY/Multi EVO 3- M-GI x "1/2 1"1/2 32 EASY/Multi EVO 3- T-GI "1/2 1"1/2 38 EASY/Multi EVO 3- M-GI x "1/2 1"1/2 36 EASY/Multi EVO 3- T-GI "1/2 1"1/2 42 EASY/Multi EVO 3- M-GI x "1/2 1"1/2 39,5 EASY/Multi EVO 3- T-GI "1/2 1"1/2 45,5 45

46 NOCCHI EASY/Multi EVO 5 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI STEROWANYMI PRESOSTATAMI PARAMETRY HYDRAULICZNE H [ m ] / 5/ 5/ 5/ 0 η p [ % ] Q [ m³/h ] 0,0 2,4 4,8 7,2 9,6 12,0 14,4 0,0,0 80,0 1,0 1,0 0,0 2,0 Q [ l/min ] 46

47 NOCCHI EASY/Multi EVO 5 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI STEROWANYMI PRESOSTATAMI TABELA OSIĄGÓW pobierana (P1) kw Napięcie (V) In (A) μf Q l/min m 3 /h 2,4 3,6 4,8 6 7,2 9,6 12 EASY/Multi EVO 5- M-GI 2 x 0,8 1 ~ 2 2 x 3,7 12,5 EASY/Multi EVO 5- T-GI 2 x 0,78 3 ~ 0 2 x 1, EASY/Multi EVO 5- M-GI 2 x 1,1 1 ~ 2 2 x 4,7 16 EASY/Multi EVO 5- T-GI 2 x 1,1 3 ~ 0 2 x EASY/Multi EVO 5- M-GI 2 x 1,35 1 ~ 2 2 x 6,2 EASY/Multi EVO 5- T-GI 2 x 1,25 3 ~ 0 2 x 2,1 --- EASY/Multi EVO 5- M-GI 2 x 1,65 1 ~ 2 2 x 7,5 31,5 EASY/Multi EVO 5- T-GI 2 x 1,57 3 ~ 0 2 x 3,1 --- całkowita wysokość ciśnienia w metrach słupa wody , jednofazowe trójfazowe WYMIARY I CIĘŻAR Wymiary w mm L1 L2 L3 L4 L5 P1 P2 P3 P4 P5 H1 H2 H3 DNA DNM Ciężar (kg) EASY/Multi EVO 5- M-GI x " 1"1/2 33,5 EASY/Multi EVO 5- T-GI " 1"1/2 39,5 EASY/Multi EVO 5- M-GI x " 1"1/2 37 EASY/Multi EVO 5- T-GI " 1"1/2 43 EASY/Multi EVO 5- M-GI x " 1"1/2 EASY/Multi EVO 5- T-GI " 1"1/2 46 EASY/Multi EVO 5- M-GI x " 1"1/2 46 EASY/Multi EVO 5- T-GI " 1"1/

48 NOCCHI EASY/Multi EVO 8 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI STEROWANYMI PRESOSTATAMI PARAMETRY HYDRAULICZNE H [ m ] 70 8/ 8/ 8/ 0 η p [ % ] Q [ m³/h ] 0,0 2,4 4,8 7,2 9,6 12,0 14,4 16,8 19,2 21,6 24,0 0,0,0 80,0 1,0 1,0 0,0 2,0 280,0 3,0 3,0 0,0 Q [ l/min ] 48

49 NOCCHI EASY/Multi EVO 8 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI STEROWANYMI PRESOSTATAMI TABELA OSIĄGÓW pobierana (P1) kw Napięcie (V) In (A) μf Q l/min m 3 /h 4,8 6 7,2 9, ,4 16,8 19,2 21,6 EASY/Multi EVO 8- M-GI 2 x 1,28 1 ~ 2 2 x 5,9 EASY/Multi EVO 8- T-GI 2 x 1,2 3 ~ 0 2 x 2,1 --- EASY/Multi EVO 8- M-GI 2 x 1,66 1 ~ 2 2 x 7,7 31,5 EASY/Multi EVO 8- T-GI 2 x 1,5 3 ~ 0 2 x 2, EASY/Multi EVO 8- M-GI 2 x 2 1 ~ 2 2 x 9 35 EASY/Multi EVO 8- T-GI 2 x 1,95 3 ~ 0 2 x całkowita wysokość ciśnienia w metrach słupa wody 34 33, , , ,5 43,5 42,5,5 37, ,5 55,5 54,5 51,5 48,5 44,0 37,5,0 21,5 jednofazowe trójfazowe WYMIARY I CIĘŻAR Wymiary w mm L1 L2 L3 L4 L5 P1 P2 P3 P4 P5 H1 H2 H3 DNA DNM Ciężar (kg) EASY/Multi EVO 8- M-GI x " 2" 42 EASY/Multi EVO 8- T-GI " 2" 48 EASY/Multi EVO 8- M-GI x " 2" 48 EASY/Multi EVO 8- T-GI " 2" 54 EASY/Multi EVO 8- M-GI x " 2" EASY/Multi EVO 8- T-GI " 2" 56 49

50 NOCCHI VARIO 1-/Multi EVO-E ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI O ZMIENNEJ PRĘDKOŚCI IE3 MOTOR Zwarty, Solidny, o wysokiej wydajności hydraulicznej Nowa seria zespołów ciśnieniowych ze zmienna prędkością VARIO 1-2O stanowi skuteczne i łatwe w użyciu rozwiązanie do zastosowania w sektorze mieszkaniowym i handlowym. System przewiduje równoległy montaż dwóch falowników bezpośrednio na silniku każdej zainstalowanej pompy elektrycznej. Dwa przemienniki częstotliwości komunikują i zmieniają kolejność uruchomienia przy każdym cyklu pracy zachowując zawsze stałe ciśnienie w systemie dystrybucji. DANE DOTYCZĄCE ZASTOSOWANIA MULTIEVO Maksymalna wydajność (m 3 /h) 21 Maksymalna wysokość ciśnienia (m.s.w.) 70 Maksymalne ciśnienie robocze 8 bar Napięcie zasilanie 1 ~ 2 V Częstotliwość Hz Stopień ochrony rozdzielnicy IP55 Stopień ochrony pompy elektrycznej IP55 Temperatura otoczenia C Ilość pomp 2 ZASTOSOWANIE Podnoszenie i dostarczanie wody do instalacji domowych Instalacje ciśnieniowe Instalacje myjące Nawadnianie

51 NOCCHI VARIO 1-/Multi EVO-E ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI O ZMIENNEJ PRĘDKOŚCI CHARAKTERYSTYKA KONSTRUKCYJNA Podstawa 1. Podstawa z ocynkowanej blachy wyposażona w nóżki przeciwwibracyjne Kolektor tłoczny 2. 2 zawory kulowe z mosiądzu 3. 2 zawory zwrotne 4. 1 manometr 5. 2 czujniki ciśnienia 6. 1 kolektor ze stali ocynkowanej 7. 1 rozdzielnica z wyłączniki magnetotermicznymi Kolektor ssący 8. 2 zawory kulowe z mosiądzu 9. 1 tuleja do napełniania wodą. 1 kolektor ze stali ocynkowanej 51

52 NOCCHI VARIO 1-/Multi EVO-E 3 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI O ZMIENNEJ PRĘDKOŚCI PARAMETRY HYDRAULICZNE H [ m ] / 3/ 3/ 0 η p [ % ] Q [ m³/h ] 0,0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 9,6,8 0,0,0,0,0 80,0 0,0 1,0 1,0 1,0 180,0 Q [ l/min ] 52

53 NOCCHI VARIO 1-/Multi EVO-E 3 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI O ZMIENNEJ PRĘDKOŚCI TABELA OSIĄGÓW pobierana (P1) kw Napięcie (V) In (A) μf Q l/min m 3 /h 1,2 2,4 3,6 4,8 6 7,2 9,6 VARIO1-/Multi EVO-E 3-2 x 0,8 1 ~ 2 2 x 5, ,5 6 całkowita wysokość ciśnienia w metrach słupa wody VARIO1-/Multi EVO-E 3-2 x 1 1 ~ 2 2 x , , VARIO1-/Multi EVO-E 3-2 x 1,35 1 ~ 2 2 x 8, , ,5 P1 P5 D2 H1 G 1/4 - HEX 19 H3 D1 H2 G 1/4 - HEX 19 P2 N.4 fori/holes Ø8.2 P3 L2 L3 L4 P4 L1 WYMIARY I CIĘŻAR Wymiary w mm L1 L2 L3 L4 P1 P2 P3 P4 P5 H1 H2 H3 ØD1 ØD2 Ciężar (kg) VARIO1-/Multi EVO-E "1/2 1"1/2 45,6 VARIO1-/Multi EVO-E "1/2 1"1/2 49,6 VARIO1-/Multi EVO-E "1/2 1"1/

54 NOCCHI VARIO 1-/Multi EVO-E 5 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI O ZMIENNEJ PRĘDKOŚCI PARAMETRY HYDRAULICZNE H [ m ] / 5/ 5/ 0 η p [ % ] Q [ m³/h ] 0,0 2,4 4,8 7,2 9,6 12,0 14,4 16,8 0,0,0 80,0 1,0 1,0 0,0 2,0 280,0 Q [ l/min ] 54

55 NOCCHI VARIO 1-/Multi EVO-E 5 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI O ZMIENNEJ PRĘDKOŚCI TABELA OSIĄGÓW pobierana (P1) kw Napięcie (V) In (A) μf Q l/min m 3 /h 2,4 3,6 4,8 6 7,2 9, ,4 VARIO1-/Multi EVO-E 5-2 x 1 1 ~ 2 2 x , , ,5 7 całkowita wysokość ciśnienia w metrach słupa wody VARIO1-/Multi EVO-E 5-2 x 1,25 1 ~ 2 2 x 8, , VARIO1-/Multi EVO-E 5-2 x 1,8 1 ~ 2 2 x 11, , ,5 34,5 24 P1 P5 D2 H1 G 1/4 - HEX 19 H3 D1 H2 G 1/4 - HEX 19 P2 N.4 fori/holes Ø8.2 P3 L2 L3 L4 P4 L1 WYMIARY I CIĘŻAR Wymiary w mm L1 L2 L3 L4 P1 P2 P3 P4 P5 H1 H2 H3 ØD1 ØD2 Ciężar (kg) VARIO1-/Multi EVO-E " 1"1/2 49 VARIO1-/Multi EVO-E " 1"1/2 52,2 VARIO1-/Multi EVO-E " 1"1/2 56,4 55

56 NOCCHI VARIO 1-/Multi EVO-E 8 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI O ZMIENNEJ PRĘDKOŚCI PARAMETRY HYDRAULICZNE H [ m ] 70 8/ 8/ 0 η p [ % ] 70 Q [ m³/h ] 0,0 2,4 4,8 7,2 9,6 12,0 14,4 16,8 19,2 21,6 24,0 26,4 0,0,0 80,0 1,0 1,0 0,0 2,0 280,0 3,0 3,0 0,0 4,0 Q [ l/min ] 56

57 NOCCHI VARIO 1-/Multi EVO-E 8 ZESTAWY HYDROFOROWE Z DWIEMA POMPAMI ELEKTRYCZNYMI O ZMIENNEJ PRĘDKOŚCI TABELA OSIĄGÓW pobierana (P1) kw Napięcie (V) In (A) μf Q l/min m 3 /h 4,8 6 7,2 9, ,4 16,8 19,2 21,6 24 całkowita wysokość ciśnienia w metrach słupa wody VARIO1-/Multi EVO-E 8-2 x 1,6 1 ~ 2 2 x, , VARIO1-/Multi EVO-E 8-2 x 2 1 ~ 2 2 x 12, ,5,5 23,5 16,5 P1 P5 D2 H1 G 1/4 - HEX 19 H3 D1 H2 G 1/4 - HEX 19 P2 N.4 fori/holes Ø8.2 P3 L2 L3 L4 P4 L1 WYMIARY I CIĘŻAR Wymiary w mm L1 L2 L3 L4 P1 P2 P3 P4 P5 H1 H2 H3 ØD1 ØD2 Ciężar (kg) VARIO1-/Multi EVO-E " 2" 58 VARIO1-/Multi EVO-E " 2",2 57
