ZAWORY KULOWE DO GAZU

Transkrypt

1

2 ZAWORY KULOWE

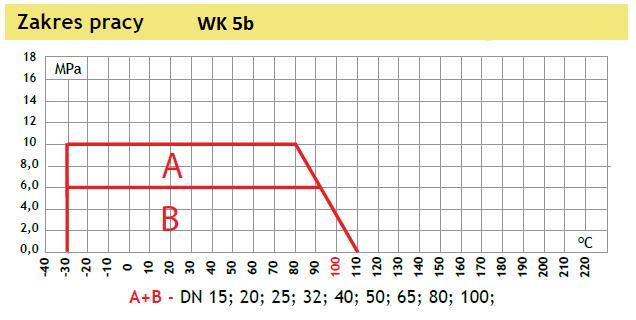

3 ZAWORY KULOWE DO GAZU Zastosowanie: Sieci gazowe (płyny gr.1 wg Dyrektywy 97/23/WE- gaz ziemny GZII), petrochemia, substancje ropopochodne oraz instalacje przemysłowe. Dla wersji WK 4a PB dodatkowo propan, butan, propan-butan. WKP 2 WK 4a WK 5b

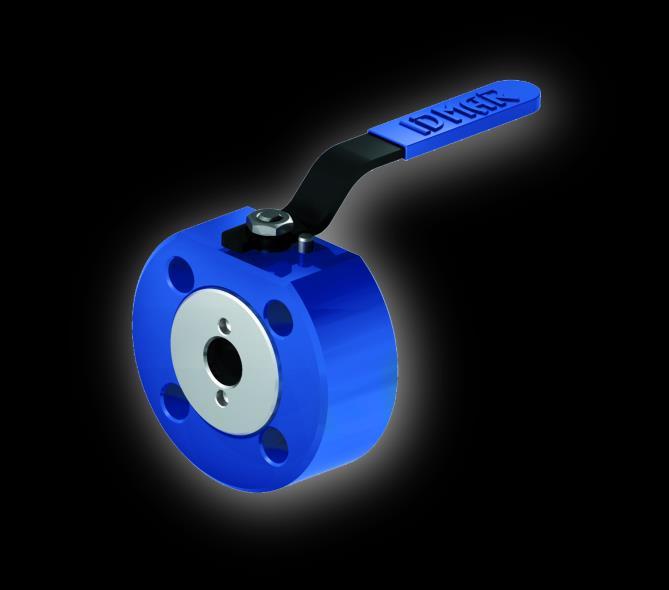

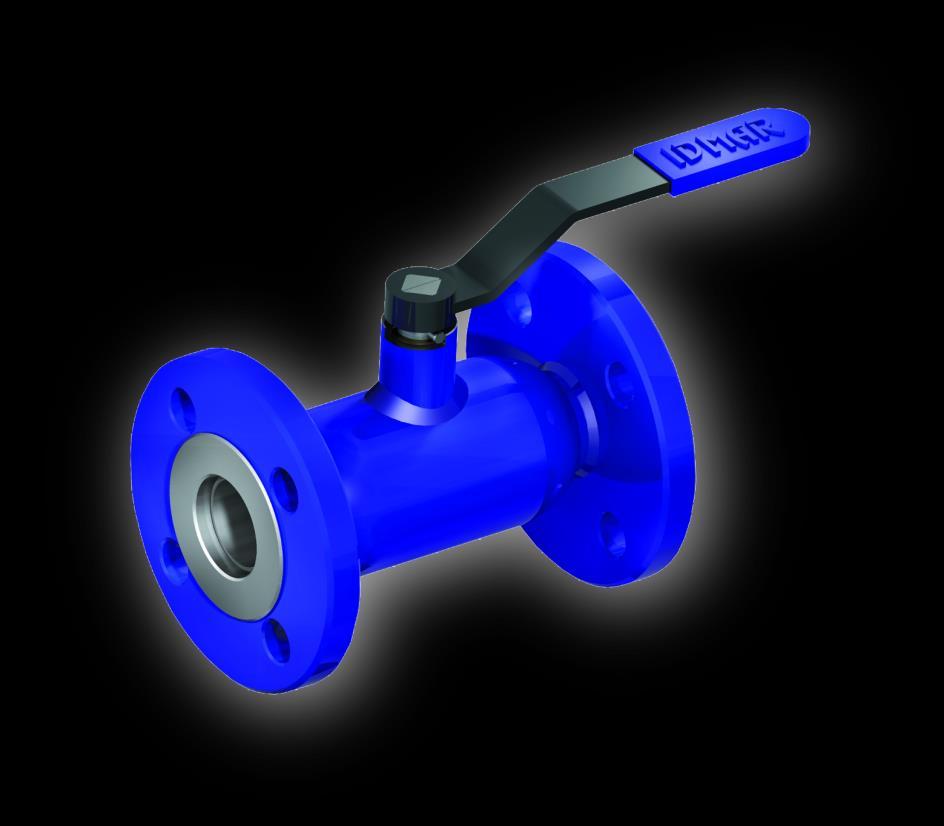

4 ZAWORY KULOWE DO WODY Zastosowanie: Sieci ciepłownicze i klimatyzacyjne oraz instalacje wodociągowe, przemysłowe (płyny grupy 2 - woda, powietrze, oleje i inne media nie wchodzące w reakcję ze stalą węglową).

5 ZAWORY KULOWE DO PARY Zastosowanie: Wysokoparametrowe sieci ciepłownicze oraz instalacje przemysłowe (np. para wodna, oleje, spaliny, gazy itp.) WKP 2at

6 ZASUWY NOŻOWE

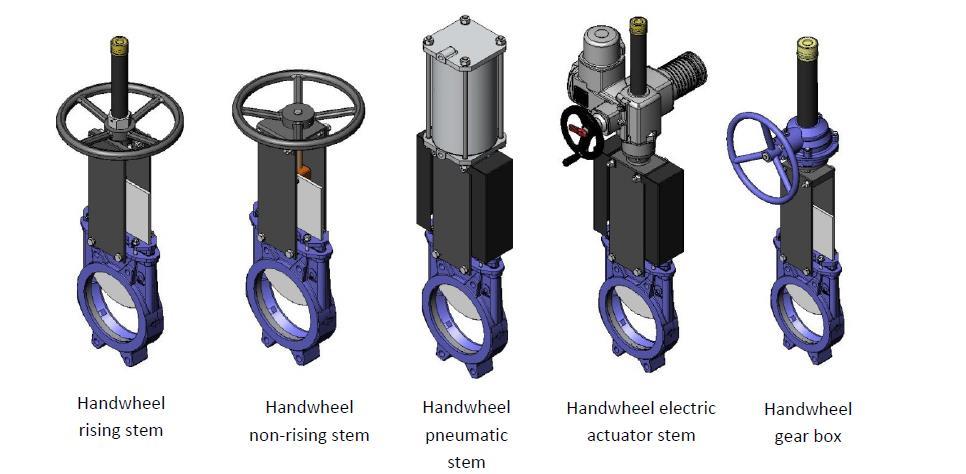

7 A Series Typ Wafer, jednokierunkowa zasuwa nożowa. Jednoczęściowy korpus z prowadnicami utrzymującymi uszczelnienie noża. Wysoki przepływ przy niskich stratach ciśnienia. Zastosownia Zasuwa jest odpowiednia dla płynów zawierających części stałe do 5% Jeżeli stosowana jest dla mediów suchych o grawitacyjnym opadzie zaleca się montaż w kierunku przeciwnym do strzałki umieszczonej na korpusie. Produkowane wielkości Produkcja standardowa Od DN50 do DN2000 Większe na zapytanie Przyłącza między kołnierze: PN6, PN10, PN16 PN25 ANSI 150

8 Produkcja i wykonanie spełnia warunki dyrektyw: - Machinery Directive: DIR 2006/42/EC (MACHINERY) - Pressure Equipment Directive: DIR 97/23/EC (PED) ART.3, P.3 - Potential Explosive Atmospheres Directive: DIR 94/9/EC (ATEX) CAT.3 ZONE 2 and 22 GD Kontrola jakości: Wszyskie zasuwy przechodzą test hydrostatyczny w fabryce oraz certyficat hutniczy. Próba szczelności korpusu : Body test = working pressure x 1.5. Seat test = working pressure x 1.1.

9 Gdy noż zasuwy pozostaje otwarty przez dłuższy czas a ścianki wewnętrzne są równoległe potrzebny jest bardzo duży moment by ją zamknąć. Korpus zasuw jest wewnątrz w kształcie przypominającym klin co zapewnia większą przestrzeń i ułatwia usuwanie elementów stałych z zasuwy. Zaletą tych zasuw jest również to że pozwalają na pracę z przeciwciśnieniem do 30% ciśnienia nominalnego. - Osłona trzpienia może być zdemontowana bez konieczności demontażu kółka co ułatwia konserwację trzpienia. - Trzpień jest wykonany ze stali kwasoodpornej. - Konstrukcja jarzma trzpienia pozwala na otwieranie i zamykanie zasuwy kluczem w sytuacjach awaryjnych - Kółko wykonane jest z żeliwa sferoidalnego bardziej odpornego na uderzenia

10

11 Uszczelnienia: Producent oferuje 6 rodzajów uszczelnień w zależności od stosowaniej pracy: 1: uszczelka metalowa Dla wody przeciek wynosi 1,5% przepływu 2: uszczelka miękka materiał uszczelniający sprężysty mocowany jest do korpusu zasuwy przez nierdzewny (AISI 316) pierścień ustalający 3: gniazdo miękko uszczelnione ze wzmocnieniem. Gniazdo przymocowane do wnętrza korpusu poprzez (AISI316) pierścień ustalający. Chroni to uszczelkę przed wycieraniem i czyści nóż z elementów stałych w czasie otwierania i zamykania.

12 Gniazda 4, 5 i 6 tak jak kolejno 1,2 i 3 z tym że wyposażone w deflector. Deflector jest w kształcie stożkowego pierścienia zamontowanego na wejściu zasuwy. Pełni on funkcję ochronną uszczelki i kierowania strumienia ku centrum otworu przelotowego.

13 Materiały - uszczelki sprężyste: EPDM Materiał standardowy o szerokim zastosowaniu, glównie do wody i wodnorozpuszczalnych o temperaturze nie wyższej niż 90 C. Możebyć stosowany z mediami ściernymi zapewniając 100% wodoszczelności. NITRILE Jest on stosowany w płynach zawierających tłuszcze lub oleje w temperaturze nie wyższej niż 90 C. Zapewnia 100% szczelność. VITON Odpowiedni do mediów korozyjnych i w ciągłych, wysokich temperaturach do 190 C, a chwilowe do 210 C. Zapewnia 100% szczelność. SILICONE Wykorzystywane głównie w przemyśle spożywczym oraz produktów farmaceutycznych o temperaturze nie wyższej niż 200 C. Zapewnia 100% szczelność PTFE Nadaje się do mediów korozyjnych i ph od 2 do 12. Nie zapewnia 100% szczelności. Szacowany przeciek 0,5% przepływu.

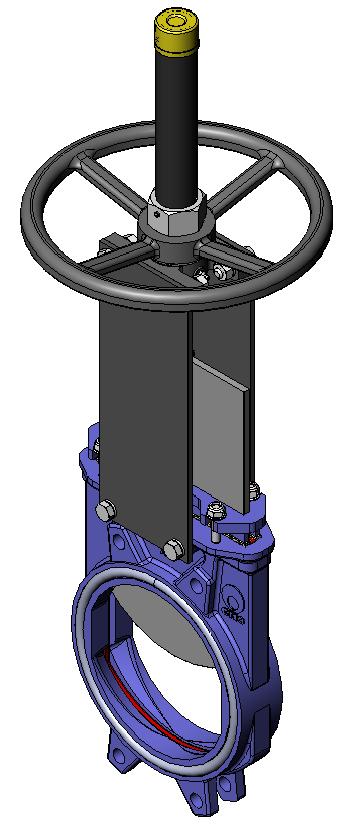

14 Zasuwa typ AB cechy charakterystyczne: - Dwukierunkowa zsuwa nożowa międzykołnierzowa - Jednoczęściowy odlew korpusu. - Zapewnia wysoką prędkość przepływu przy niskim spadku ciśnienia. - Różne materiały gniazda i uszczelek - Standardowe długości zabudowy Zastosowanie: - Nadaje się do płynów, które zawierają maksymalnie 4% zawiesiny ciał stałych. - Przeznaczone do zastosowań, takich jak: - Zakłady chemiczne - Pompowanie - Przemysł spożywczy - Oczyszczanie ścieków

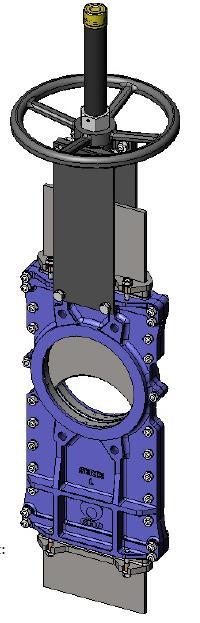

15 Zasuwa typ L - Dwukierunkowa zasuwa nożowa, - Dwuczęściowy korpus odlewany, połączony za pomocą śrub, - Wewnętrzne prowadnice dla ślizgowego ruchu noża, - Zapewnia wysoką prędkość przepływu przy niskim spadku ciśnienia. - Rózne materiały gniazda i uszczelnień - Standardowe długości zabudowy zastosowanie: - Nadaje się do płynów, które zawierają maksymalnie 20% zawiesin. - Zaleca się również, w rozładunku grawitacyjnego - Aplikacje dla drobnych cząstek stałych i ze względu na nóż o kształcie półksiężyca płynów wysokiej spójności - Przemysł papierniczy - Górnictwo - Zakłady chemiczne - Przemysł spożywczy - pompowanie - opróżnianie silosów. - Oczyszczanie ścieków

16 Zasuwy miękkouszczelnione do mediów sypkich i ciernych tego typu zasuwy nożowe nadają się do pracy w przemyśle wydobywczym, w obciążonych liniach transportu płynów, takich jak: - woda z kamieniami, szlamem itp., - ogólnie w przypadku płynów ściernych w przemyśle chemicznym i ściekach. PN10/6 PN16/10 PN25 DN DN DN80-900

17

18 ZAWORY GRZYBKOWE fig. 218 wykonania : - kołnierzowe, z końcówkami do wspawania - grzyb zaporowy, regulacyjny lub zaporowo zwrotny - przylga grzyba X20Cr13 lub miękka ( PTFE) - korpus staliwny lub ze stali stopowych. - uszczelnienie korpusu, dławicy : grafit - dławicowe uszczelnienie trzpienia - klasa szczelności EN A Zastosowanie: - dowolne położenie na rurociągu - gazy, para wodna i inne media nie reagujące z materiałami zaworu - DN15-DN400 - PN40

19 ZAWORY ZWROTNE GRZYBKOWE fig. 292 Wykonania : - kołnierzowe, z końcówkami do wspawania - grzyb zaporowo zwrotny - przylga grzyba X20Cr13 lub miękka ( PTFE) - korpus staliwny lub ze stali stopowych. - uszczelnienie korpusu, dławicy : grafit - sprężyna ze stali nierdzewnej - klasa szczelności EN A Zastosowanie: - dowolne położenie na rurociągu - gazy, para wodna i inne media nie reagujące z materiałami zaworu - DN15-DN400 - PN40

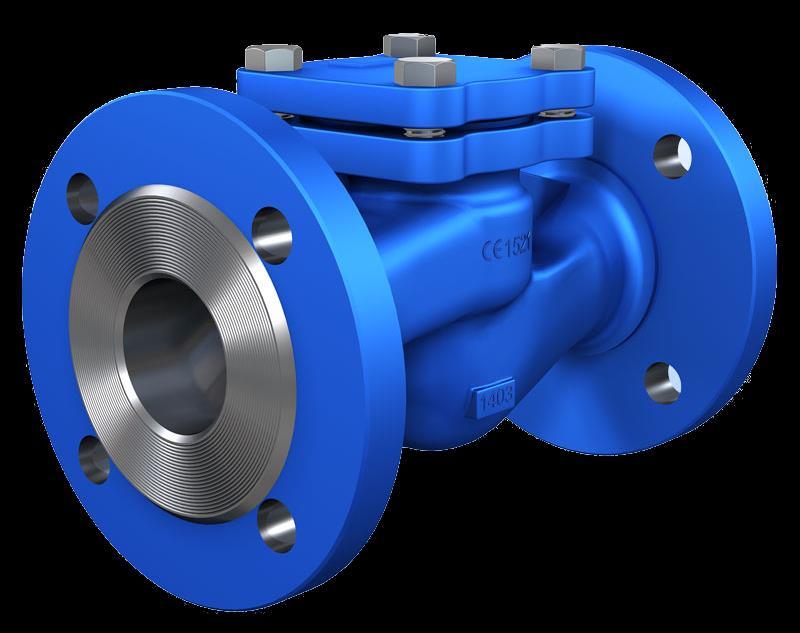

20 ZAWORY ZWROTNE Klapowy, gwintowany klapowy międzykołnierzowy klapowy międzykołnierzowy PN16 DN10-50 PN16 DN PN16-PN64 DN Grzybkowy gwintowany sprężynowy międzykoł. dwuklapowy międzykołnierzowy PN16 DN10-50 PN10-PN64 DN PN16-PN64 DN50-600

21 ZASUWY KLINOWE PN Wykonania : - kołnierzowe, z końcówkami do wspawania - klin dzielony, elastyczny - przylga gniazda X20Cr13 lub stelit - korpus staliwny lub ze stali stopowych. - uszczelnienie korpusu, dławicy : grafit - dławicowe uszczelnienie trzpienia - klasa szczelności EN A - długość zabudowy dla : PN25 - DIN3202 F5 PN40 PN63 : DIN3202 F7 - trzpień wznoszący lub niewznoszący Opcje: - blokada kółka - korek spustowy - by-pass - przedłużka trzpienia - wskaźnik położenia Napęd:kółko ręczne, przekładnia, napęd elektryczny - przyłącze pod napęd ISO5210 Zastosowanie: - dowolne położenie na rurociągu - gazy, para wodna i inne media nie reagujące z materiałami zaworu - DN40-DN PN25,40,63

22 ZASUWY KLINOWE PŁASKIE PN10, PN16` Wykonania : - kołnierzowe - klin dzielony, elastyczny - przylga gniazda X20Cr13 lub stelit - korpus staliwny lub ze stali stopowych. - uszczelnienie korpusu, dławicy : grafit - dławicowe uszczelnienie trzpienia - klasa szczelności EN A - długość zabudowy DIN3202 F4 - trzpień wznoszący lub niewznoszący Opcje: - blokada kółka - korek spustowy - przedłużka trzpienia - wskaźnik położenia Napęd:kółko ręczne, przekładnia, napęd elektryczny - przyłącze pod napęd ISO5210 Zastosowanie: - dowolne położenie na rurociągu - gazy, para wodna i inne media nie reagujące z materiałami zaworu - DN40-DN PN10,16

23 PRZEPUSTNICE Firma GHIBSON to od ponad 35-ciu lat Włoski producent przepustnic i zaworów zwrotnych. > Wszytkie elemety produkowane są przez firmę GHIBSON co gwarantuje pełną kontrolę nad jakością produkcji > Szeroka gama materiałów pozwala na zastosowanie w różnych gałęziach gospodarki > Wymienność napędów ręcznych na automatyczne > Dostępność wymiennych części > Wysoka szczelność zwnętrzna potwierdzona certyfikatem TA LUFT

24 PRZEPUSTNICE CENTRYCZNE PN6-PN25 wykonania : - międzykołnierzowe lub LUG - korpus: GJS , A216-WCB, A351 CF8M - dysk: A105, GJS , A351 CF8M, Hastelloy, Monel - Uszczelka gniazda: NBR, EPDM, VITON, SILOPREN, i inne - trzpień : AISI 316 lub AISI 430 Zastosowanie: - 100% szczelność w preferowanym kierunku - dowolne położenie na rurociągu - gazy, płyny, podciśnienie i inne media nie reagujące z materiałami zaworu - DN40-DN800 - T max 200 stc (VITON)

25 PRZEPUSTNICE O PODWÓJNYM MIMOŚRODZIE PN6-PN25 wykonania : - międzykołnierzowe lub LUG - korpus: A216-WCB, A351 CF8M, SUPERDUPLEX - dysk: A351 CF8M, SUPERDUPLEX, - uszczelka gniazda: RTFE -60 C / +230 C Polymer UHT -60 C / +260 C Inconel C / +450 C - trzpień : AISI 316 lub AISI 430 Zastosowanie: - 100% szczelność w preferowanym kierunku - dowolne położenie na rurociągu - gazy, płyny, podciśnienie i inne media nie reagujące z materiałami zaworu - DN50-DN500
