Instrukcja instalacji

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja instalacji"

Transkrypt

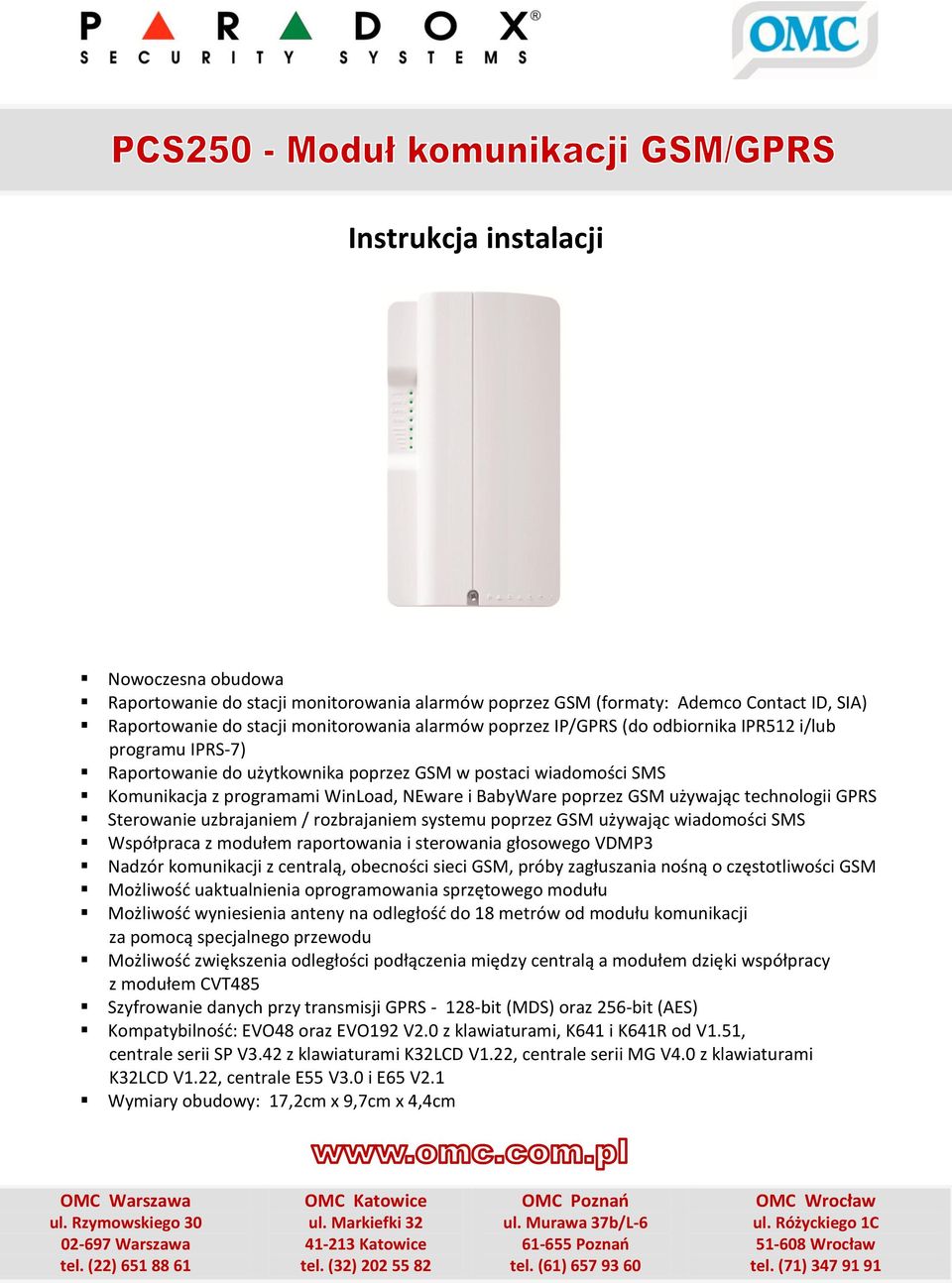

1 Instrukcja instalacji Nowoczesna obudowa Raportowanie do stacji monitorowania alarmów poprzez GSM (formaty: Ademco Contact ID, SIA) Raportowanie do stacji monitorowania alarmów poprzez IP/GPRS (do odbiornika IPR512 i/lub programu IPRS-7) Raportowanie do użytkownika poprzez GSM w postaci wiadomości SMS Komunikacja z programami WinLoad, NEware i BabyWare poprzez GSM używając technologii GPRS Sterowanie uzbrajaniem / rozbrajaniem systemu poprzez GSM używając wiadomości SMS Współpraca z modułem raportowania i sterowania głosowego VDMP3 Nadzór komunikacji z centralą, obecności sieci GSM, próby zagłuszania nośną o częstotliwości GSM Możliwość uaktualnienia oprogramowania sprzętowego modułu Możliwość wyniesienia anteny na odległość do 18 metrów od modułu komunikacji za pomocą specjalnego przewodu Możliwość zwiększenia odległości podłączenia między centralą a modułem dzięki współpracy z modułem CVT485 Szyfrowanie danych przy transmisji GPRS bit (MDS) oraz 256-bit (AES) Kompatybilność: EVO48 oraz EVO192 V2.0 z klawiaturami, K641 i K641R od V1.51, centrale serii SP V3.42 z klawiaturami K32LCD V1.22, centrale serii MG V4.0 z klawiaturami K32LCD V1.22, centrale E55 V3.0 i E65 V2.1 Wymiary obudowy: 17,2cm x 9,7cm x 4,4cm OMC Warszawa ul. Rzymowskiego Warszawa tel. (22) OMC Katowice ul. Markiefki Katowice tel. (32) OMC Poznań ul. Murawa 37b/L Poznań tel. (61) OMC Wrocław ul. Różyckiego 1C Wrocław tel. (71)

2 Opis Moduł PCS200 firmy Paradox jest nadajnikiem GSM lub GPRS. Może raportować zdarzenia do stacji monitoringu za pośrednictwem sieci komórkowej. Moduł PCS200 może wysyłać informacje o zdarzeniach w postaci wiadomości SMS na prywatne numery telefonów użytkowników. Umożliwia także uzbrajanie/rozbrajanie systemu za pomocą wiadomości SMS oraz programowanie systemu za pomocą programu WinLoad (wersja GPRS). Moduł PCS200 może być instalowany w odległości do 2m od centrali alarmowej. Antena może być zainstalowana w odległości maksymalnie 18m od modułu komunikacji za pomocą specjalnych przewodów przedłużających. Właściwości Raportowanie zdarzeń poprzez GPRS do odbiornika IPR512 GPRS/ IP lub poprzez GSM do stacji monitoringu Połączenie z programami WinLoad i NEware poprzez GPRS Aktualizacja oprogramowania sprzętowego poprzez GPRS lub interfejs 307USB Raportowanie do użytkownika poprzez GSM w postaci wiadomości SMS (maks. 16 numerów telefonów prywatnych) Nadzór komunikacji z centralą. Gdy wystąpi utrata komunikacji, w centrali alarmowej zostanie wygenerowany specjalny raport który będzie wysłany do stacji monitoringu zwykłą linią telefoniczną jeśli jest taka możliwość. Możliwość uzbrajania i rozbrajania systemu wysyłając wiadomość SMS do modułu PCS200 - tryb GSM Możliwość odbierania wcześniej nagranych informacji głosowych o alarmach na 8 numerach telefonów prywatnych przy użyciu modułu raportowania i sterowania głosowego VDMP3 Łatwa instalacja za pomocą 4-żyłowego przewodu Możliwość instalacji anteny w odległości do 18m od modułu przy zastosowaniu specjalnych przewodów przedłużających Kodowanie: 128-bit (MD5) i 256-bit (AES) - tryb GPRS Zestaw zawiera: 1) Przewód komunikacyjny z centralą alarmową 2) 4-śruby mocujące przedni panel 3) Antena 4) Złączka zasilania Elementy wymagane/dodatkowe: Karta SIM (wymagana) Moduł raportowania i sterowania głosowego VDMP3 (dodatek) Przedłużenie anteny (dodatek) Zewnętrzne źródło zasilania 12 Vdc (dodatek) Kompatybilność: Centrale EVO48 i EVO192 V2.02 Manipulatory K641 i K641R V1.51 lub wyżej Spectra SP V3.42 z manipulatorem K32LCD V1.22 Centrale E55 V3.0 (etykiety programowalne z WinLoad) Centrale E65 V2.1 (etykiety programowalne z WinLoad) Centrale Magellan MG V4.0 lub wyżej z manipulatorami K32LCD V1.22 lub wyżej Więcej informacji na stronie internetowej 2

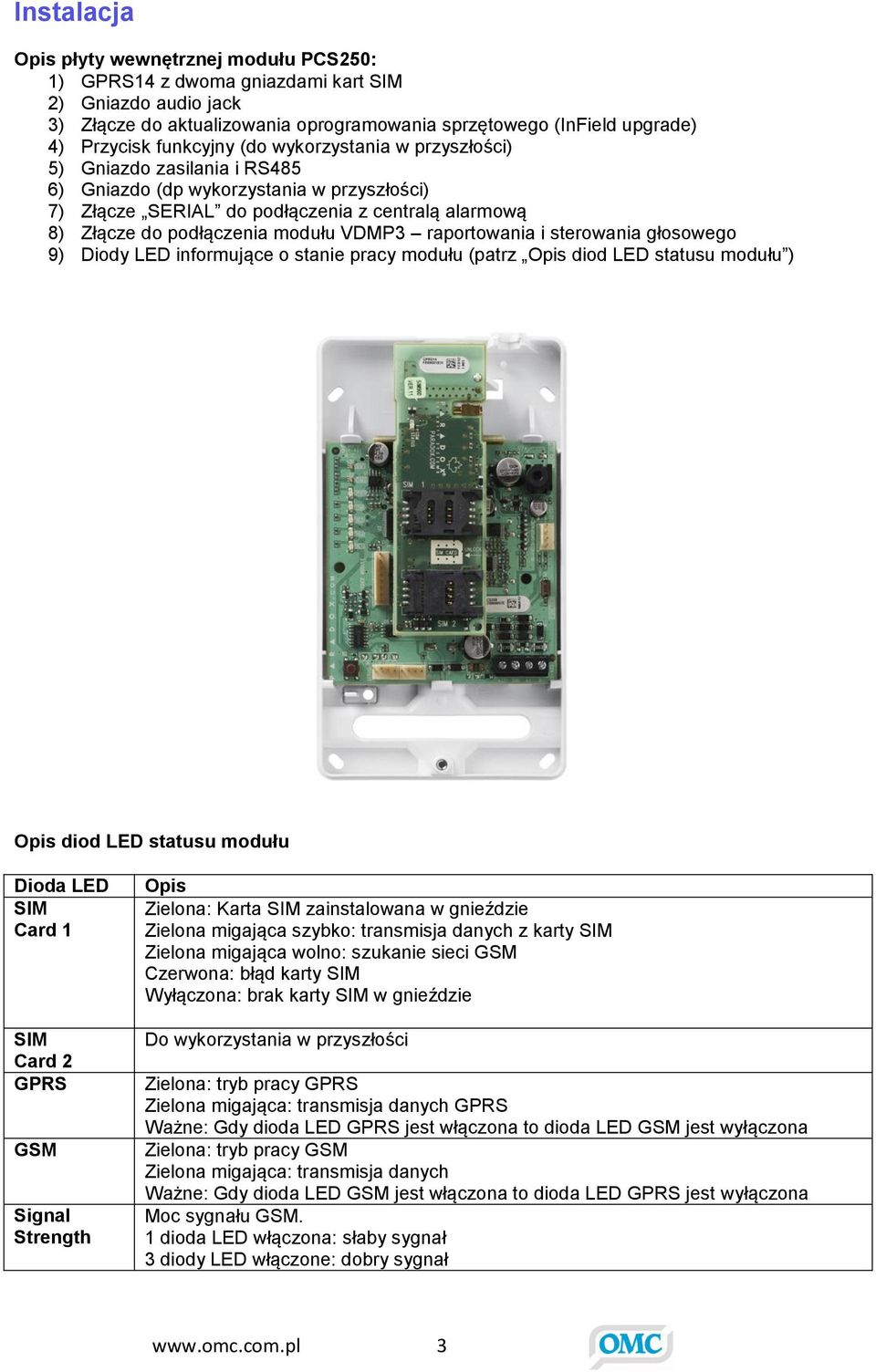

3 Instalacja Opis płyty wewnętrznej modułu PCS250: 1) GPRS14 z dwoma gniazdami kart SIM 2) Gniazdo audio jack 3) Złącze do aktualizowania oprogramowania sprzętowego (InField upgrade) 4) Przycisk funkcyjny (do wykorzystania w przyszłości) 5) Gniazdo zasilania i RS485 6) Gniazdo (dp wykorzystania w przyszłości) 7) Złącze SERIAL do podłączenia z centralą alarmową 8) Złącze do podłączenia modułu VDMP3 raportowania i sterowania głosowego 9) Diody LED informujące o stanie pracy modułu (patrz Opis diod LED statusu modułu ) Opis diod LED statusu modułu Dioda LED SIM Card 1 SIM Card 2 GPRS GSM Signal Strength Opis Zielona: Karta SIM zainstalowana w gnieździe Zielona migająca szybko: transmisja danych z karty SIM Zielona migająca wolno: szukanie sieci GSM Czerwona: błąd karty SIM Wyłączona: brak karty SIM w gnieździe Do wykorzystania w przyszłości Zielona: tryb pracy GPRS Zielona migająca: transmisja danych GPRS Ważne: Gdy dioda LED GPRS jest włączona to dioda LED GSM jest wyłączona Zielona: tryb pracy GSM Zielona migająca: transmisja danych Ważne: Gdy dioda LED GSM jest włączona to dioda LED GPRS jest wyłączona Moc sygnału GSM. 1 dioda LED włączona: słaby sygnał 3 diody LED włączone: dobry sygnał 3

4 Informacja w przypadku utraty komunikacji pomiędzy centralą a modułem W przypadku gdy wystąpi utrata komunikacji pomiędzy centralą alarmową a modułem PCS250 diody LED będą zachowywać się w następujący sposób: 1) Dioda GPRS lub GSM będzie wyłączona, natomiast dioda SIM card i Signal strength będą włączone jeszcze przez okres 3 sekund 2) Diody Signal strength będą wyłączone, diody GSM i GPRS włączą się. Wszystkie diody będą się włączać i wyłączać co 20 sekund. Ten proces powtórzy się dwukrotnie. 3) Opisane powyżej akcje będą się powtarzać do chwili uzyskania ponownej komunikacji. Uwaga: mogą wystąpić drobne rozbieżności pomiędzy opisem a faktycznym działaniem modułu. Podłączenie modułu Poniższe punkty opisują czynności jakie należy wykonać przed podłączeniem modułu PCS200 do centrali alarmowej. Instalacja karty SIM w module Karta SIM umożliwia zalogowanie się do sieci GSM. Moduł PCS200 obsługuje standardowe karty SIM występujące na rynku. UWAGA: Przed instalacją karty SIM należy sprawdzić czy karta wymaga podania kodu PIN przy logowaniu się do sieci GSM (po włączeniu telefonu z zainstalowaną kartą jest wyświetlane żądanie kodu PIN). Jeśli tak należy tę opcję wyłączyć korzystając z menu telefonu komórkowego. Instalacja karty SIM: 1) Otworzyć metalową obudowę. 2) Jeśli w module jest zainstalowany moduł VDMP3 to należy go wypiąć z gniazda. 3) Przesunąć element blokujący kartę (patrz poniższy rysunek). 4) Umieścić kartę w gnieździe i zablokować. 5) Umieścić moduł VDMP3 jeśli jest wykorzystywany. 4

5 Podłączenie do płyty centrali alarmowej (GSM lub GPRS) Moduł PCS200 podłączany jest do płyty centrali alarmowej Paradox za pomocą przewodu komunikacyjnego dołączonego do zestawu. UWAGA: Nie ma możliwości jednoczesnej pracy w trybie raportowania GSM i GPRS. Aby pracować w trybie raportowania GSM należy podłączyć przewód komunikacyjny do złącza EBUS centrali alarmowej i wykonać skanowanie modułów systemu. Informacje na temat skanowania modułów można znaleźć w instrukcji instalacji i programowania centrali alarmowej. Zewnętrzne źródło zasilania Moduł PCS200 zasilany jest z centrali alarmowej, jednak został zaprojektowany w sposób umożliwiający korzystanie z zewnętrznego źródła zasilania (np: zasilacz PS817) zapewniającego lepsze warunki energetyczne. Współpraca z modułem raportowania i sterowania głosowego VDMP3 (tylko GSM) Moduł komunikacji głosowej (VDMP3) umożliwia przesyłanie wcześniej nagranych komunikatów głosowych na 8 numerów telefonicznych w przypadku alarmu włamaniowego, napadowego, pożarowego lub Panic poprzez sieć GSM. Dodatkowo użytkownik może uzbrajać/rozbrajać system i sterować wyjściami PGM przez telefon. Moduł VDMP3 jest w takim przypadku instalowany na module PCS200. Moduł VDMP3 może być także instalowany na centrali i wówczas raportować poprzez sieć telefonii przewodowej. Ważne: Aby używać modułu VDMP3 należy go wcześniej zaprogramować (patrz Instrukcja programowania centrali alarmowej). Jeśli wykorzystywany jest moduł VDMP3 a zasięg sieci GSM w miejscu instalacji modułu PCS250 jest słaby, to jest możliwość zwiększenia siły głosu połączenia w celu poprawy jakości połączenia np.: poprawa jakości przesyłania sygnałów dźwiękowych klawiszy telefonu podczas sterowania funkcjami systemu przez telefon. Domyślnie wartość siły głosu ustawiona jest na poziom 90. Można zwiększyć siłę głosu do wartości 100 lub zmniejszyć ją do wartości 50. Aby dokonać regulacji siły głosu należy wysłać do modułu wiadomość SMS o poniższej treści: P[kod główny].volout.[nowa wartość siły głosu] przykład: P1234.VOLOUT.95 5

6 Podłączenie na dużej odległości przy wykorzystaniu modułu CVT485 Istnieje możliwość podłączenia modułu PCS250 do centrali alarmowej na dużej odległości przy wykorzystaniu modułu CVT485. Dzięki CVT485 moduł PCS250 może być zainstalowany na odległości do 300m od centrali, przy czym należy pamiętać o odpowiedniej grubości przewodów przy połączeniach na takich odległościach. UWAGA! Przy połączeniach na dużych odległościach zaleca się używanie zewnętrznych źródeł zasilania modułu PCS250 (patrz poprzedni rysunek). Instalacja anteny Moduł PCS250 posiada wewnętrzną antenę. Jeśli lokalizacja modułu wymaga zastosowania wyniesienia anteny, to można tego dokonać podłączając przewód wyniesienia do gniazda antenowego znajdującego się w obudowie modułu. Aby wypuścić przewód na zewnątrz obudowy należy wykonać odpowiedni otwór. Przewód wyniesienia anteny stosowany jest w przypadku gdy zachodzi konieczność instalacji anteny w innym punkcie niż moduł PCS250. W komplecie z przewodem znajdują się także specjalne uchwyty ułatwiające instalację. Konfiguracja modułu PCS200 Aby używać modułu PCS200 należy go odpowiednio skonfigurować do pracy w trybie pracy GSM lub w trybie GPRS, a także ustawić parametry połączenia z siecią, z programem komputerowym, zaprogramować zdarzenia które mają być raportowane itp.. Pasmo częstotliwości GSM Moduł PCS200 automatycznie wykrywa odpowiednią częstotliwość sieci GSM. Tryb zalogowanej na stałe karty SIM w sieci GSM Przy wyłączonym trybie wystąpi wylogowanie karty SIM z sieci GSM podczas braku aktywności modułu PCS250. Przy wyłączonym trybie karta SIM będzie każdorazowo logowała się do sieci GSM gdy z centrali do modułu przesłane będą nowe zdarzenia. Tryb można aktywować lub dezaktywować poprzez wysłanie wiadomości SMS do modułu PCS250 (na numer karty SIM umieszczonej w module). Domyślnie tryb jest włączony. 6

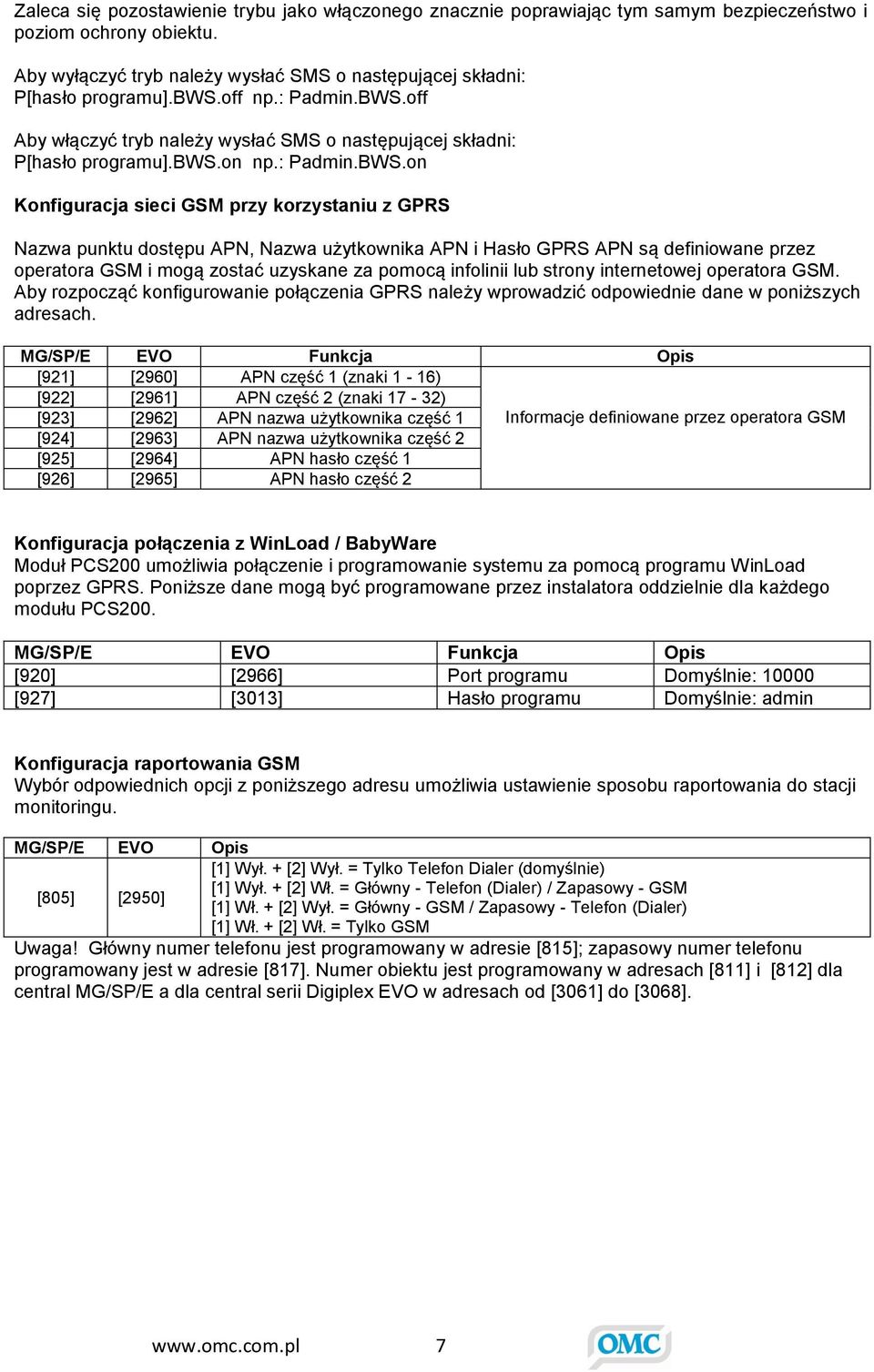

7 Zaleca się pozostawienie trybu jako włączonego znacznie poprawiając tym samym bezpieczeństwo i poziom ochrony obiektu. Aby wyłączyć tryb należy wysłać SMS o następującej składni: P[hasło programu].bws.off np.: Padmin.BWS.off Aby włączyć tryb należy wysłać SMS o następującej składni: P[hasło programu].bws.on np.: Padmin.BWS.on Konfiguracja sieci GSM przy korzystaniu z GPRS Nazwa punktu dostępu APN, Nazwa użytkownika APN i Hasło GPRS APN są definiowane przez operatora GSM i mogą zostać uzyskane za pomocą infolinii lub strony internetowej operatora GSM. Aby rozpocząć konfigurowanie połączenia GPRS należy wprowadzić odpowiednie dane w poniższych adresach. MG/SP/E EVO Funkcja Opis [921] [2960] APN część 1 (znaki 1-16) [922] [2961] APN część 2 (znaki 17-32) [923] [2962] APN nazwa użytkownika część 1 Informacje definiowane przez operatora GSM [924] [2963] APN nazwa użytkownika część 2 [925] [2964] APN hasło część 1 [926] [2965] APN hasło część 2 Konfiguracja połączenia z WinLoad / BabyWare Moduł PCS200 umożliwia połączenie i programowanie systemu za pomocą programu WinLoad poprzez GPRS. Poniższe dane mogą być programowane przez instalatora oddzielnie dla każdego modułu PCS200. MG/SP/E EVO Funkcja Opis [920] [2966] Port programu Domyślnie: [927] [3013] Hasło programu Domyślnie: admin Konfiguracja raportowania GSM Wybór odpowiednich opcji z poniższego adresu umożliwia ustawienie sposobu raportowania do stacji monitoringu. MG/SP/E EVO Opis [805] [2950] [1] Wył. + [2] Wył. = Tylko Telefon Dialer (domyślnie) [1] Wył. + [2] Wł. = Główny - Telefon (Dialer) / Zapasowy - GSM [1] Wł. + [2] Wył. = Główny - GSM / Zapasowy - Telefon (Dialer) [1] Wł. + [2] Wł. = Tylko GSM Uwaga! Główny numer telefonu jest programowany w adresie [815]; zapasowy numer telefonu programowany jest w adresie [817]. Numer obiektu jest programowany w adresach [811] i [812] dla central MG/SP/E a dla central serii Digiplex EVO w adresach od [3061] do [3068]. 7

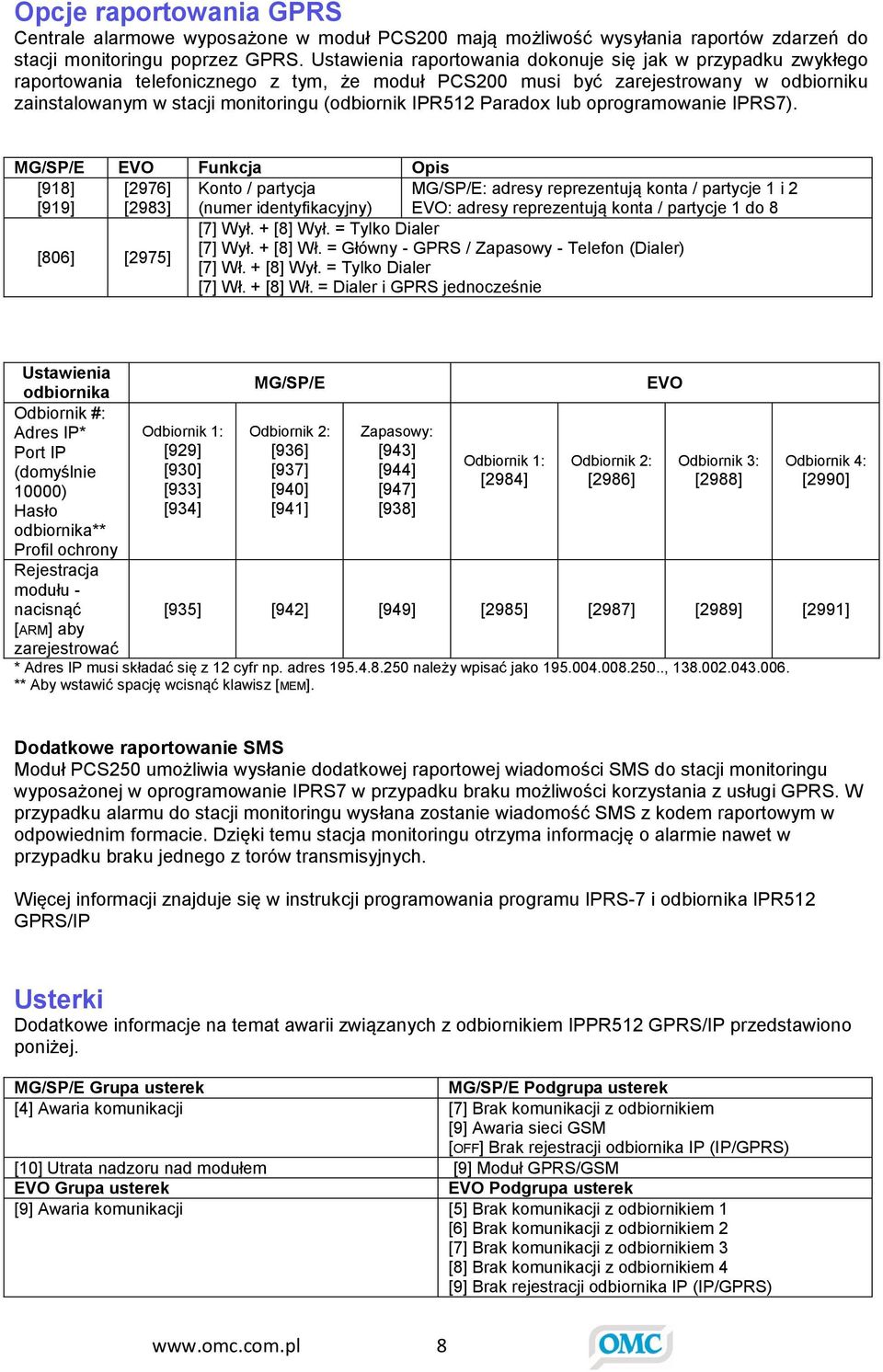

8 Opcje raportowania GPRS Centrale alarmowe wyposażone w moduł PCS200 mają możliwość wysyłania raportów zdarzeń do stacji monitoringu poprzez GPRS. Ustawienia raportowania dokonuje się jak w przypadku zwykłego raportowania telefonicznego z tym, że moduł PCS200 musi być zarejestrowany w odbiorniku zainstalowanym w stacji monitoringu (odbiornik IPR512 Paradox lub oprogramowanie IPRS7). MG/SP/E EVO Funkcja Opis [918] [919] [2976] [2983] Konto / partycja (numer identyfikacyjny) MG/SP/E: adresy reprezentują konta / partycje 1 i 2 EVO: adresy reprezentują konta / partycje 1 do 8 [7] Wył. + [8] Wył. = Tylko Dialer [7] Wył. + [8] Wł. = Główny - GPRS / Zapasowy - Telefon (Dialer) [806] [2975] [7] Wł. + [8] Wył. = Tylko Dialer [7] Wł. + [8] Wł. = Dialer i GPRS jednocześnie Ustawienia odbiornika MG/SP/E EVO Odbiornik #: Adres IP* Odbiornik 1: Odbiornik 2: Zapasowy: Port IP [929] [936] [943] Odbiornik 1: Odbiornik 2: Odbiornik 3: Odbiornik 4: (domyślnie [930] [937] [944] [2984] [2986] [2988] [2990] 10000) [933] [940] [947] Hasło odbiornika** Profil ochrony [934] [941] [938] Rejestracja modułu - nacisnąć [935] [942] [949] [2985] [2987] [2989] [2991] [ARM] aby zarejestrować * Adres IP musi składać się z 12 cyfr np. adres należy wpisać jako , ** Aby wstawić spację wcisnąć klawisz [MEM]. Dodatkowe raportowanie SMS Moduł PCS250 umożliwia wysłanie dodatkowej raportowej wiadomości SMS do stacji monitoringu wyposażonej w oprogramowanie IPRS7 w przypadku braku możliwości korzystania z usługi GPRS. W przypadku alarmu do stacji monitoringu wysłana zostanie wiadomość SMS z kodem raportowym w odpowiednim formacie. Dzięki temu stacja monitoringu otrzyma informację o alarmie nawet w przypadku braku jednego z torów transmisyjnych. Więcej informacji znajduje się w instrukcji programowania programu IPRS-7 i odbiornika IPR512 GPRS/IP Usterki Dodatkowe informacje na temat awarii związanych z odbiornikiem IPPR512 GPRS/IP przedstawiono poniżej. MG/SP/E Grupa usterek MG/SP/E Podgrupa usterek [4] Awaria komunikacji [7] Brak komunikacji z odbiornikiem [9] Awaria sieci GSM [OFF] Brak rejestracji odbiornika IP (IP/GPRS) [10] Utrata nadzoru nad modułem [9] Moduł GPRS/GSM EVO Grupa usterek EVO Podgrupa usterek [9] Awaria komunikacji [5] Brak komunikacji z odbiornikiem 1 [6] Brak komunikacji z odbiornikiem 2 [7] Brak komunikacji z odbiornikiem 3 [8] Brak komunikacji z odbiornikiem 4 [9] Brak rejestracji odbiornika IP (IP/GPRS) 8

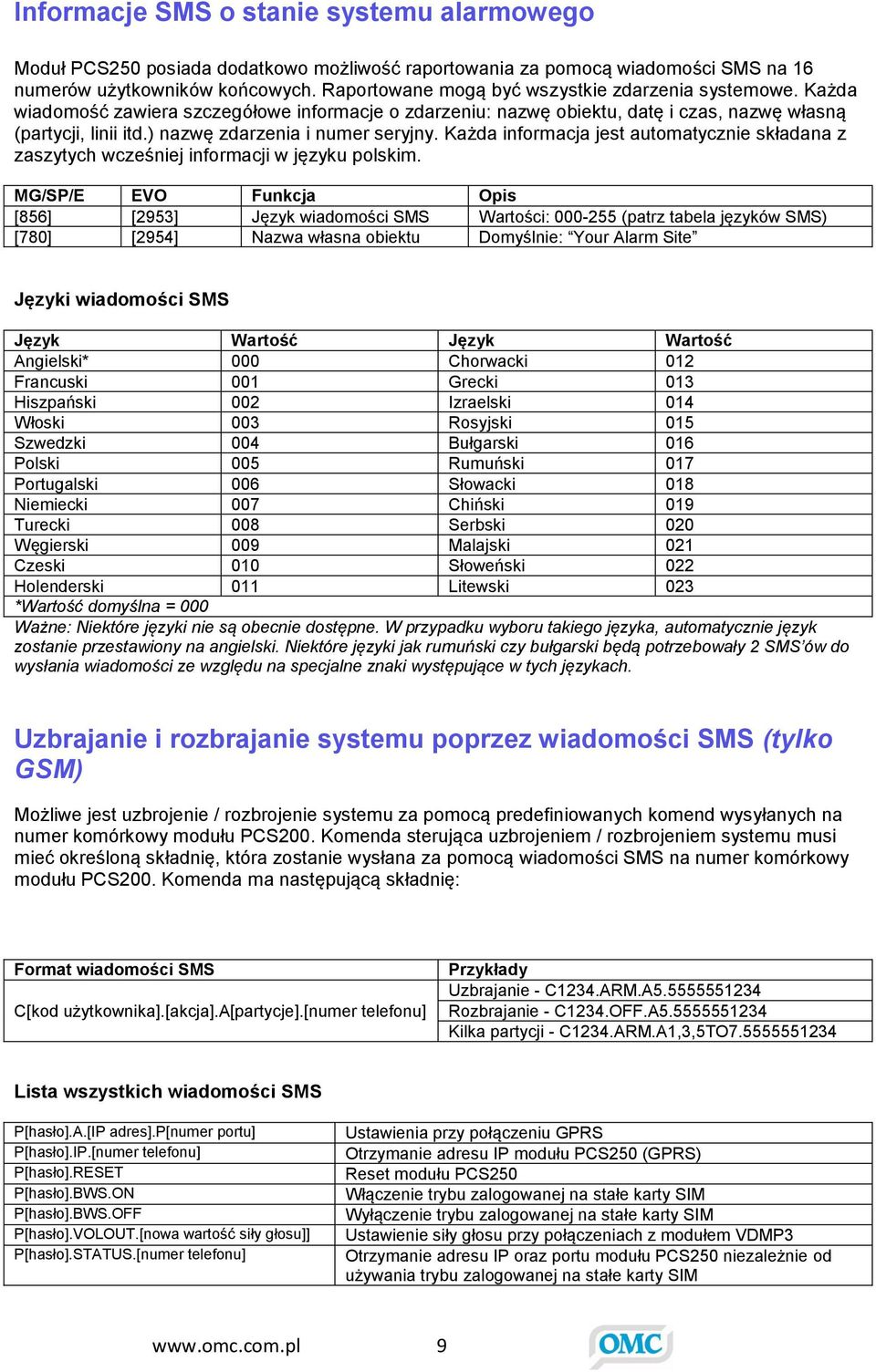

9 Informacje SMS o stanie systemu alarmowego Moduł PCS250 posiada dodatkowo możliwość raportowania za pomocą wiadomości SMS na 16 numerów użytkowników końcowych. Raportowane mogą być wszystkie zdarzenia systemowe. Każda wiadomość zawiera szczegółowe informacje o zdarzeniu: nazwę obiektu, datę i czas, nazwę własną (partycji, linii itd.) nazwę zdarzenia i numer seryjny. Każda informacja jest automatycznie składana z zaszytych wcześniej informacji w języku polskim. MG/SP/E EVO Funkcja Opis [856] [2953] Język wiadomości SMS Wartości: (patrz tabela języków SMS) [780] [2954] Nazwa własna obiektu Domyślnie: Your Alarm Site Języki wiadomości SMS Język Wartość Język Wartość Angielski* 000 Chorwacki 012 Francuski 001 Grecki 013 Hiszpański 002 Izraelski 014 Włoski 003 Rosyjski 015 Szwedzki 004 Bułgarski 016 Polski 005 Rumuński 017 Portugalski 006 Słowacki 018 Niemiecki 007 Chiński 019 Turecki 008 Serbski 020 Węgierski 009 Malajski 021 Czeski 010 Słoweński 022 Holenderski 011 Litewski 023 *Wartość domyślna = 000 Ważne: Niektóre języki nie są obecnie dostępne. W przypadku wyboru takiego języka, automatycznie język zostanie przestawiony na angielski. Niektóre języki jak rumuński czy bułgarski będą potrzebowały 2 SMS ów do wysłania wiadomości ze względu na specjalne znaki występujące w tych językach. Uzbrajanie i rozbrajanie systemu poprzez wiadomości SMS (tylko GSM) Możliwe jest uzbrojenie / rozbrojenie systemu za pomocą predefiniowanych komend wysyłanych na numer komórkowy modułu PCS200. Komenda sterująca uzbrojeniem / rozbrojeniem systemu musi mieć określoną składnię, która zostanie wysłana za pomocą wiadomości SMS na numer komórkowy modułu PCS200. Komenda ma następującą składnię: Format wiadomości SMS C[kod użytkownika].[akcja].a[partycje].[numer telefonu] Przykłady Uzbrajanie - C1234.ARM.A Rozbrajanie - C1234.OFF.A Kilka partycji - C1234.ARM.A1,3,5TO Lista wszystkich wiadomości SMS P[hasło].A.[IP adres].p[numer portu] P[hasło].IP.[numer telefonu] P[hasło].RESET P[hasło].BWS.ON P[hasło].BWS.OFF P[hasło].VOLOUT.[nowa wartość siły głosu]] P[hasło].STATUS.[numer telefonu] Ustawienia przy połączeniu GPRS Otrzymanie adresu IP modułu PCS250 (GPRS) Reset modułu PCS250 Włączenie trybu zalogowanej na stałe karty SIM Wyłączenie trybu zalogowanej na stałe karty SIM Ustawienie siły głosu przy połączeniach z modułem VDMP3 Otrzymanie adresu IP oraz portu modułu PCS250 niezależnie od używania trybu zalogowanej na stałe karty SIM 9

10 Komunikacja GPRS Połączenie modułu PCS200 z oprogramowaniem WinLoad, NeWare, BabyWare poprzez GSM używając technologii GPRS możliwe jest zarówno poprzez sieć publiczną jak również sieć prywatną. W przypadku korzystania z usług prywatnego operatora sieci komórkowej mogą wystąpić problemy z połączeniem modułu PCS200 z siecią GSM. Ważne: Aby uzyskać więcej informacji na temat sieci skontaktuj sie z operatorem. Możliwe jest wymuszenie komunikacji GPRS modułu PCS200 z oprogramowaniem WinLoad za pomocą wiadomości SMS. Wysłanie specjalnej wiadomości SMS do modułu PCS250 umożliwi zestawienie połączenia z oprogramowaniem WinLoad. Aby wysłać specjalną wiadomość SMS do modułu PCS Uruchom Winload. 2. Wybierz konto z którym chcesz się połączyć. 3. Z paska poleceń programu WinLoad wybierz System > Czekaj na poł. IP Zostanie wyświetlone okno połączenia. 4. Z telefonu komórkowego wyślij wiadomość do modułu PCS250. Treść wiadomości musi być zgodna z przykładem podanym w oknie połączenia. Przykład: P[TCP/IP Hasło].A[adres IP komputera używanego do połączenia].p[port (identyczny dla komputera i modułu PCS250)] Przykład: Padmin.A P10000 Na ekranie monitora zostanie wyświetlone okno połączenia zawierające m.in. treść wiadomości SMS jaką należy wysłać do modułu PCS200. Po wysłaniu wiadomości SMS prawidłowo skonfigurowany moduł PCS200 połączy się z oprogramowaniem WinLoad. Aktualizacja oprogramowania sprzętowego modułu Aktualizacji oprogramowania sprzętowego modułu PCS250 można dokonać poprzez interfejs 307USB lub GPRS z poziomu programu WinLoad i aplikacji In-Field Firmware Programmer Ważne: Upewnij się że moduł jest odpowiednio zasilany z centrali lub z zewnętrznego źródła zasilania. Aktualizacja oprogramowania za pomocą interfejsu 307USB Aby zaktualizować oprogramowanie sprzętowe modułu PCS-200, należy podłączyć moduł PCS200 do komputera z zainstalowanym oprogramowaniem WinLoad za pomocą interfejsu 307USB. Aby dokonać aktualizacji oprogramowania sprzętowego: 1) Uruchomić oprogramowanie WinLoad. 2) Zalogować się podając nazwę Użytkownika oraz Hasło. 3) Kliknąć ikonę In-Field Firmware Programmer (Programator oprogramowania sprzętowego). 4) Ustawić parametry połączenia, wybrać produkt i odpowiednią wersję oprogramowania firmowego. 5) Kliknąć przycisk Start Transfer. Aktualizacja oprogramowania poprzez GPRS Aktualizacji oprogramowania sprzętowego modułu PCS200 można dokonać poprzez GPRS wykorzystując oprogramowanie WinLoad. Aby dokonać aktualizacji oprogramowania sprzętowego: 1) Uruchomić oprogramowanie WinLoad. 2) Zalogować się podając nazwę Użytkownika oraz Hasło. 3) Kliknąć ikonę In-Field Firmware Programmer (Programator oprogramowania sprzętowego). 4) Ustawić parametry połączenia, wybrać produkt i odpowiednią wersję oprogramowania firmowego. 5) Kliknąć przycisk Start Transfer. 10

11 Opcje nadzoru Moduł PCS200 nadzoruje następujące funkcje komunikacji: próbę zakłócania komunikacji nośną o częstotliwości GSM, obecność sieci GSM oraz komunikację modułu PCS200 z centralą alarmową. Moduł PCS200 nadzoruje komunikację z centralą. Jeśli komunikacja ta zostanie przerwana, moduł PCS200 wyśle kod raportowy do stacji monitoringu. Gdy brak komunikacji zostanie wykryty, czerwona dioda LED ERROR zostanie podświetlona. Moduł PCS200 sprawdza obecność sieci GSM co 20 sekund. Jeśli moduł wykryje brak sieci GSM, może, po upłynięciu czasu (programowanego w adresie [2952] lub [855]) wygenerować informację o awarii lub alarm. W przypadku braku sieci GSM, zielona dioda LED połączenia GSM będzie wyłączona. MG/SP/E EVO MG/SP/E Opcje EVO Opcje [805] [2950] [5] Wył. + [6] Wł. = Nadzór zabroniony [5] Wył. + [6] Wł. = Gdy uzbrojony: Wygenerowana informacja o usterce (fabrycznie) [5] Wł. + [6] Wył. = Gdy uzbrojony: Wygenerowany głośny alarm [5] Wł. + [6] Wł. = Cichy alarm staje się alarmem głośnym [5] Wył. + [6] Wył. = Nadzór zabroniony [5] Wył. + [6] Wł. = Gdy uzbrojony: Wygenerowany głośny alarm [5] Wł. + [6] Wył. = Gdy uzbrojony: Wygenerowana informacja o usterce (fabrycznie) [5] Wł. + [6] Wł. = Cichy alarm staje się alarmem głośnym [855] [2952] Czas opóźnienia wysłania raportu o braku sieci. ( x 2 s. / fabrycznie: 016 (32 s.) Programowanie raportowania SMS przez użytkownika Główny użytkownik systemu Master User ma możliwość programowania: - numerów telefonów na które wysyłane będą raporty SMS o zdarzeniach zaistniałych w systemie alarmowym (do 8 z centralami MG/SP/ E55/65 lub 16 z centralami Digiplex EVO) - partycji z których wysyłane będą raporty SMS (dla każdego numeru tel. oddzielnie) - zdarzeń które będą raportowane (alarm, uzbrojenie/rozbrojenie, awaria i powrót po awarii) Programowanie raportowania SMS w Digiplex EVO Programowanie raportowania SMS w MG/SP / E55/65 1) Wprowadzić [KOD GŁÓWNY], nacisnąć [ⱷ] aby wejść w 1) Aby wejść w tryb programowania, nacisnąć klawisz tryb programowania. [ⱷ ]. 2) Nacisnąć [1] aby wejść w menu programowania 2) Wprowadzić [KOD GŁÓWNY]. raportowania SMS. 3) Aby przejść do programowania raportowania 3) Wybrać numer telefonu na który wysyłane będą osobistego SMS, nacisnąć klawisz [ARM]. raporty SMS (od [01] do [16]). 4) Używając klawisza [ ] i [ ]* lub [STAY], wybrać 4) Wprowadzić lub zmienić numer telefonu - do 32 jeden z ośmiu numerów telefonów i nacisnąć klawisz znaków. Aby przejść dalej nacisnąć klawisz [ENTER]. [ENTER]. 5) Wybrać partycje z których raportowane będą *W manipulatorze K10LEDV/H lub K636, użyć zdarzenia wybierając odpowiednie cyfry od [1] do [8]. klawisza [SLEEP] jako [ ] i klawisza [STAY] jako [ ]. Aby przejść dalej nacisnąć klawisz [ENTER]. 5) Wprowadzić lub zmienić numer telefonu - do 32 6) Wybrać zdarzenia które będą raportowane: opcje [1] znaków. Aby przejść dalej nacisnąć klawisz [ENTER]. do [4]. 6) Wybrać zdarzenia które będą raportowane na 7) Aby zapisać nacisnąć klawisz [ENTER]. zaprogramowany numer telefonu. 8) Po zapisaniu zmian i naciśnięciu klawisza [ ] 7) Aby zapisać nacisnąć klawisz [ENTER]. można wyświetlić zaprogramowane numery telefonów 8) Wybrać partycje z których raportowane będą (od [01] do [16]). Aby programować raportowanie na zdarzenia, aby zapisać nacisnąć klawisz [ENTER]. wyświetlony numer telefonu, nacisnąć klawisz [ACC]. Znaki specjalne przy programowaniu numerów telefonów - centrale alarmowe Digiplex EVO * [STAY] # [FORCE] + [ARM] * [OFF] # [BYPASS] + [MEM] Opcje raportowania zdarzeń Opcje Zdarzenia raportowane przez wiadomości SMS [1] Alarmy [2] Uzbrajanie i rozbrajanie [3] Awarie [4] Powroty po awarii [5] do [8] Nie wykorzystane 11

12 Wyświetlanie informacji IP PCS200 Możliwe jest sprawdzenie następujących informacji o IP modułu GSM przy użyciu kodu z uprawnieniami administratora (głównego): Adres IP: Adres należy wpisać w danych konta w programie WinLoad / NEware aby umożliwić komunikację za pomocą GPRS. Adres ten jest przypisywany automatycznie gdy moduł PCS200 łączy się z siecią GSM. Port IP: Ten port należy wpisać w danych konta w programie WinLoad / NEware aby umożliwić komunikację za pomocą GPRS. Ten port należy wpisać w adresie [2966] centrali Digiplex EVO lub w adresie [920] w centralach MG, SP i E55/65. Hasło oprogramowania PC: Hasło jest konieczne przy połączeniu z programem NEware. Wyświetlanie informacji IP modułu GSM - Digiplex EVO 1. Aby wejść w tryb programowania należy, wprowadzić [KOD GŁÓWNY] i przycisnąć klawisz [ⱷ]. 2. Nacisnąć klawisz [2] aby wyświetlić informacje IP modułu PCS Pierwszy ekran wyświetla adres IP modułu PCS200. Nacisnąć [ ] aby przejść do następnego ekranu. 4. Drugi ekran wyświetla port IP modułu PCS200. Nacisnąć [ ] aby przejść do następnego ekranu. 5. Trzeci ekran wyświetla hasło oprogramowania. Nacisnąć [ ] aby wyjść z wyświetlania informacji o IP modułu. Wyświetlanie informacji IP modułu GSM - MG/SP / E-Series 1) Nacisnąć klawisz [ⱷ]. 2) Wprowadzić [KOD GŁÓWNY]. 3) Nacisnąć klawisz [ARM] aby wejść w tryb programowania. 4) Używając [ ] przejść do opcji [9] i nacisnąć [ENTER] aby wyświetlić adres IP modułu. Nacisnąć [ENTER] aby powrócić. 5) Używając [ ] przejść do opcji [10] i nacisnąć [ENTER] aby wyświetlić port IP modułu. Nacisnąć [ENTER] aby powrócić. 6) Używając [ ] przejść do opcji [11] i nacisnąć [ENTER] aby wyświetlić hasło PC. (w przyszłości). Nacisnąć [ENTER] aby powrócić. 7) Używając [ ] przejść do opcji [12] i nacisnąć [ENTER] aby wyświetlić nazwę obiektu. Site Name. Nacisnąć [ENTER] aby powrócić. 8) Aby wyjść z menu, nacisnąć klawisz [CLEAR]. Wiadomości SMS Poniżej przedstawiona jest lista możliwych komunikatów SMS. Wiadomości te wysyłane są w formacie 8 lub 16 bitowym SMS. Kolumna danych reprezentuje dodatkowe dane, które są dodawane do kolumny wiadomości. Komunikat będzie używał nazw linii, partycji, użytkownika, modułu, zdefiniowanych przez użytkownika (np: lina 01 = kuchnia). 12

13 13

14 MK OMC Warszawa ul. Rzymowskiego Warszawa tel. (22) OMC Katowice ul. Markiefki Katowice tel. (32) OMC Poznań ul. Murawa 37b/L Poznań tel. (61) OMC Wrocław ul. Różyckiego 1C Wrocław tel. (71)
