Moduł wejść/wyjść FBU410

Transkrypt

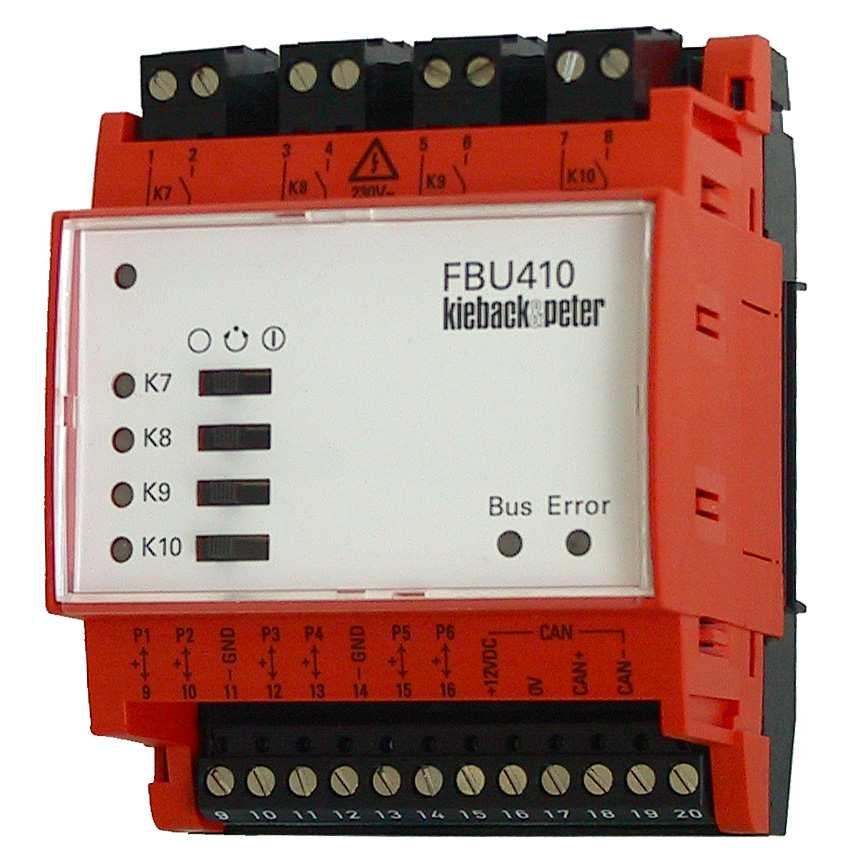

1 Moduł wejść/wyjść Moduł wejść/wyjść z 4 wyjściami przekaźnikowymi oraz z 6 uniwersalnymi wejściami/ wyjściami służy do sterowania i odbierania sygnałów zdalnych urządzeń systemu DDC4000 i BMR. Dane między sterownikiem a modułem wejść/wyjść przenoszone są po magistrali obiektowej. Funkcja uniwersalnego wejścia lub wyjścia jest wyznaczana dla każdego z 6 zacisków oddzielne poprzez parametryzację. Spis treści Strona Ważne informacje dotyczące bezpieczeństwa... 2 Urządzenie 3 Dane techniczne... 3 Wymiary... 4 Instalacja... 4 Podłączenie... 5 Montaż... 6 Demontaż... 7 Uruchomienie... 7 Funkcje/obsługa... 8 Ustawianie adresu magistrali obiektowej... 8 Wyświetlacze diodowe LED... 9 Kieback@Peter GmbH & Co. KG Tempelhofer Weg 50, Berlin/Germany Telefon: , Telefax: info@kieback-peter.com

2 Ważne informacje dotyczące bezpieczeństwa Opis zawiera informacje dotyczące montażu i uruchomienia modułu wejść/wyjść. Każda osoba wykonująca pracę z tym produktem musi przeczytać i zrozumieć tę kartę katalogową. Jeżeli pojawią się pytania, na które opis urządzenia nie udziela odpowiedzi, to dalsze informacje są dostępne u dostawcy lub producenta. W przypadku użytkowania produktu niezgodnie z tą kartą katalogową, zapewniana ochrona zostanie osłabiona. Podczas montażu i użytkowania urządzenia należy przestrzegać obowiązujących przepisów. W obrębie UE są to np. przepisy BHP i SEP. Obowiązkiem instalatora systemu/ użytkownika jest stosowanie się do lokalnie obowiązujących przepisów. Montaż, instalacja i uruchamianie urządzeń mogą być przeprowadzane wyłącznie przez wykwalifikowanych techników. Wykwalifikowani technicy są to osoby obeznane z opisywanym produktem, które potrafią ocenić otrzymane zadania oraz rozpoznać możliwe zagrożenia w związku z posiadanym wykształceniem technicznym, doświadczeniem i wiedzą, jak również znajomością odpowiednich przepisów. Legenda: Zagrożenie Ostrzeżenie przed niebezpieczeństwem mogącym doprowadzić do śmierci lub poważnych uszkodzeń ciała w przypadku nieprzestrzegania zasad. Ostrzeżenie przed niebezpieczeństwem mogącym doprowadzić do małych lub średnich uszkodzeń ciała w przypadku nieprzestrzegania zasad. Ostrożnie Oznacza niebezpieczeństwo mogące prowadzić do szkód materialnych lub awarii. Uwaga Wskazówka Oznacza dodatkową informację, mogącą uprościć pracę z opisywanym produktem. Wskazówka dotycząca usuwania odpadów Produkt zużyty należy usuwać jako odpad elektryczny/ elektroniczny. Nie należy go usuwać jako odpadu komunalnego. Niektóre części mogą wymagać specjalnego traktowania (np. ze względów ekologicznych). Należy przestrzegać lokalnych, aktualnie obowiązujących przepisów.. Strona 2 / 9

3 Urządzenie Dane techniczne Napięcie znamionowe Wejścia i wyjścia Moduł wejść/wyjść 12 V DC +/-20%; 1.8 W 4 wyjścia binarne; bezpotencjałowy styk przekaźnikowy maks. 230 V AC / 5 (3) A 6 uniwersalnych wejść/wyjść, które mogą zostać niezależnie skonfigurowane jako: wyjście cyfrowe wejście cyfrowe wyjście analogowe wyjście tranzystorowe 24 V DC maks. 80 ma wejście stykowe bezpotencj., do liczenia impulsów do 80 Hz 0 do 10 V DC, max 2.5 ma wejście analogowe Rodzaj czujnika 0..10V KP10 KP250 Pt100 Pt1000 Ni100 Ni1000(DIN) Ni1000(L&G) ML2 Zakres wartości i jednostka % -50 do +350 C -50 do +350 C Interfejs CAN magistrala obiektowa 2000 m; 20 kbaud Przełącznik adresów Adresowanie od 01 do 63 za pomocą 2 obrotowych przełączników (pod przednim panelem) Kontrolki 4 diody LED wyjścia K7 do K10 2 diody LED magistrala obiektowa 1 dioda LED dowolnie konfigurowalna Ręczny przełącznik Kategoria przepięciowa Znamionowe nap. impulsu Poziom zanieczyszczenia Sposób działania Stopień ochrony Temperatura otoczenia Wilgotność otoczenia Obudowa Montaż 4 x Wyłącz / Tryb automatyczny / Włącz III 4000 V 2 Typ 1 IP C %, brak kondensacji obudowa z tworzywa sztucznego, 4TE standardowa szyna EN x 7.5 mm wtykowe zaciski śrubowe to urządzenie jest przeznaczone do montażu w obudowie ściennej lub w szafie sterowniczej o klasie ochrony II Waga 191 g Strona 3 / 9

4 Akcesoria (nie dołączone do dostawy) Z179 wtyk kaskadowy różne moduły magistrali obiektowej lub wewnętrznej można połączyć za pomocą wtyku kaskadowego. Moduły są zasilane nawet wtedy, gdy w łańcuchu występują nieaktywne moduły. Przesyłane linie: wszystkie napięcia zasilania, magistrala CAN (+, -, GND) Maksymalnie 5 modułów może zostać połączonych kaskadowo. Wymiary Instalacja UWAGA W tym opisie produktu opisano konkretne ustawienia i funkcje modułu. Oprócz tych wskazówek należy przestrzegać opisów dalszych składników systemu, takich jak sterowniki DDC4000, BMR i DDC420. UWAGA Włączanie do sieci niesparametryzowanych produktów może prowadzić do nieoczekiwanych konsekwencji, np. awarii lub szkód materialnych. Włącz zasilanie dopiero po uruchomieniu urządzenia przez technika. Magistrala obiektowa Podczas podłączania magistrali obiektowej należy użyć kabla co najmniej typu JY(St)Y 2x2x0.8 Lg: dwa x dwie żyły, skręcone parami, z plastikową izolacją i ekranem elektrostatycznym, średnica żyły co najmniej 0.8 mm. Należy zastosować skręconą parę żył dla linii danych (+ i -) i dalszą skręconą parę żył dla uziemienia (0). Na końcu magistrali obiektowej (punkt najdalszy od sterownika) należy zainstalować rezystor obciążeniowy o wartości około 180 Ohm pomiędzy liniami danych (+ i -). Rezystor obciążeniowy jest dołączony do sterownika. Maksymalna długość kabla magistrali obiektowej to 2000 m. Strona 4 / 9

5 Podłączenie UWAGA Należy przestrzegać podanego na schemacie okablowania GND (Y GND, K GND, B GND). Nieprawidłowe okablowanie masy może prowadzić do błędów w pomiarach. Podłączenie czujników i siłowników Strona 5 / 9

6 Montaż Zagrożenie Dotknięcie znajdujących się pod napięciem części instalacji elektrycznej może spowodować śmierć w wyniku porażenia prądem. Montaż/demontaż może być wykonywany tylko przy wyłączonym zasilaniu. Montaż bez wtyku kaskadowego Montaż z wtykiem kaskadowym Z179 (nie dołączony do dostawy) Strona 6 / 9

7 Demontaż Zagrożenie Dotknięcie znajdujących się pod napięciem części instalacji elektrycznej może spowodować śmierć w wyniku porażenia prądem. Montaż/demontaż może być wykonywany tylko przy wyłączonym zasilaniu. Uruchomienie UWAGA Włączanie do sieci niesparametryzowanych produktów może prowadzić do nieoczekiwanych konsekwencji, np. awarii lub szkód materialnych. Włącz zasilanie dopiero po uruchomieniu urządzenia przez technika. Parametryzacja opisana jest w dokumentacji projektowej sterownika. Przed podłączeniem napięcia zasilania należy sprawdzić stan instalacji elektrycznej i zacisków urządzenia. Po ustawieniu urządzenia i podłączeniu napięcia zasilania należy sprawdzić funkcje modułu z podłączonymi wejściami/wyjściami. Strona 7 / 9

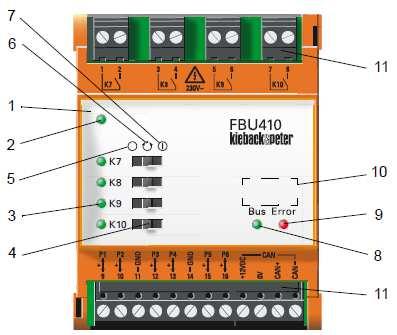

8 Funkcje/obsługa Elementy obsługi pod przeźroczystą pokrywą (niewidoczna na rysunku). 1 Przedni panel 2 Dioda czerwona/zielona/żółta dowolnie konfigurowalna 3 4 zielone diody wyjść od K7 do K ręczne przełączniki dla wyjść cyfrowych K7 K10 : wyłącz/tryb auto/załącz 5 Wyłącz 6 Tryb automatyczny 7 Załącz 8 Dioda magistrali 9 Dioda błędu 10 Przełącznik adresu (pod pokrywą przednią (1)) 11 Wtykowe zaciski śrubowe Ustawianie adresu magistrali obiektowej Dozwolony zakres adresu magistrali obiektowej: Pokrętła do ustawiania adresu magistrali obiektowej znajdują się pod przednią pokrywą (1). Łagodnym pociągnięciem usuń przezroczystą pokrywę. Przednią pokrywę (1) należy zdejmować odciągając ją lekko od obudowy śrubokrętem (szerokość ostrza < 3 mm). Ustawianie cyfr dziesiątek odbywa się za pomocą pierwszego pokrętła, ustawianie cyfr jedności- za pomocą drugiego pokrętła. Przykład pokazuje adres 15. Po zakończeniu ustawiania należy nasadzić przednią (1) oraz przezroczystą pokrywę, wciskając je delikatnie z powrotem. Strona 8 / 9

9 Wyświetlacze diodowe LED Dioda LED Magistrala zielona (8) Dioda LED Błąd (9) czerwona Znaczenie Przyczyna Wył Wył Moduł nie pracuje Brak napięcia/ zbyt niskie napięcie Zał Zał Moduł pracuje, ale występuje błąd magistrali Zwarcie linii magistrali (w odniesieniu do ziemi lub siebie wzajemnie) Niezalogowany moduł Przerwane linie magistrali Zamienione linie magistrali Migocze Miga Błąd adresu Adres poza zakresem (01 do 63) Adres wielokrotnie przypisany Migocze Zał Moduł loguje się Migocze Wył Moduł OK, magistrala aktywna Strona 9 / 9
