3 Systemy Yawal 09 Okiennice aluminiowe Eclipse System PANdoor TM Systemy fasadowe System FA 50N 14 System FA 50EI 16 System FA 50N HI 18 System FA 50SL 20 System FA 50HL 22 System FA 50SG 24 System FA 50 OEL 26 System FA 50 DACH REI System FA 50N SW 30 System Yawalbond 32 Yawal Sun Protection 34 Systemy okienno-drzwiowe z izolacją termiczną System TM 77HI 36 System TM System TM 62HI 40 System TM System PI 50N 44 System TM 75EI 46 YAWAL FIRE BLOCK 120 TM 90EI Klapy oddymiające

4

5 3

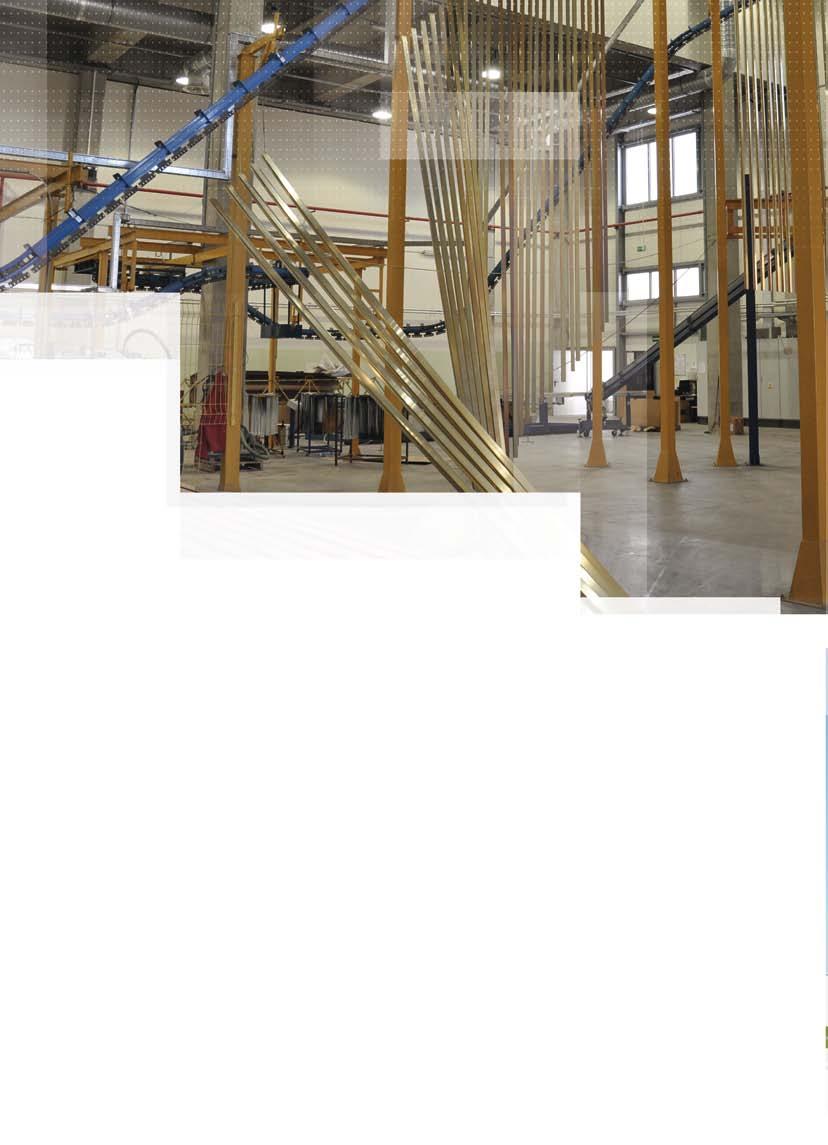

6

7 5

8

9 7

10

11

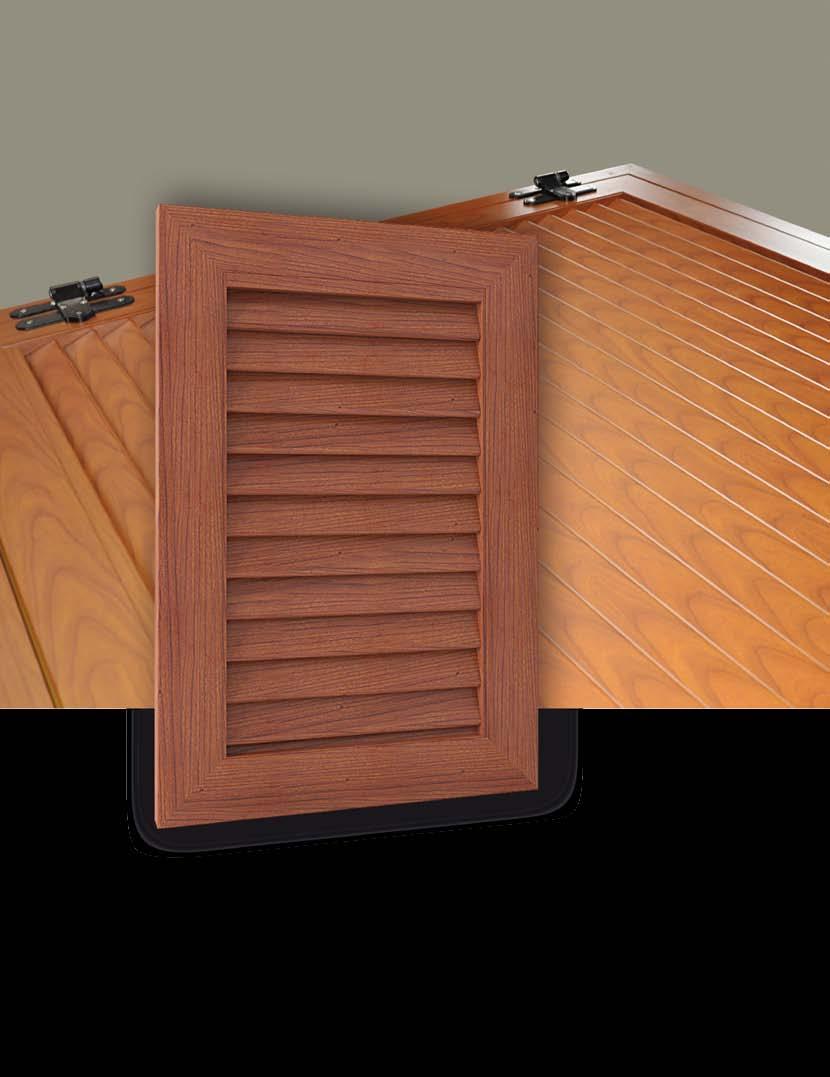

12 System Eclipse 33 Okiennice aluminiowe Firma Yawal wprowadziła do swojej oferty system profili aluminiowych do wykonywania stylowych okiennic. Stanowią one niezwykły element dekoracyjny, który podkreśla każdą elewację i sprawia, że budynek nabiera indywidualnego charakteru. Nasze okiennice to wspaniała alternatywa dla dostępnych na rynku okiennic drewnianych nie potrzebują cyklicznej konserwacji powłoki. Okiennice Eclipse 33 dostępne są w dwóch wersjach z lamelami stałymi oraz panelowe. Okiennice mają na celu zabezpieczyć pomieszczenia przed nadmiernym nasłonecznieniem oraz gwarantować prywatność osób przebywających wewnątrz budynku. Profile dostępne są w pełnej palecie RAL oraz w kolorach drewnopodobnych. System Eclipse 33 to doskonałe rozwiązanie stosowane w: jednorodzinnych i wielorodzinnych domach mieszkalnych, domach letniskowych.

13 Charakterystyka i zalety systemu - nowoczesne wzornictwo, - trwałość koloru, brak konserwacji, łatwość czyszczenia, - duża trwałość, brak korozji atmosferycznej, - szeroki wybór kolorystyki paleta RAL, kolory strukturalne, - szeroki wybór kolorów drewnopodobnych, paleta efektów drewna na stronie - szybkość i łatwość montażu, - stylowe okucia Roto Fentro w kolorze czarnym (RAL 9005, drobna struktura). Przekrój poziomy przez okiennicę panelową Przekrój pionowy przez okiennicę panelową Przekrój poziomy przez okiennicę z lamelami stałymi Przekrój pionowy przez okiennicę z lamelami stałymi Okiennice z lamelami stałymi Okiennice panelowe Maksymalne wymiary 1 skrzydła 900x x2400 Grubość okiennicy 33,5 mm 30 mm Widoczna szerokość ramy 68 mm 18 mm Grubość wypełnienia 27 mm 27 mm Sposób montażu Do ramy, do muru Do muru SYSTEM OKIENNIC ALUMINIOWYCH Eclipse 33 11

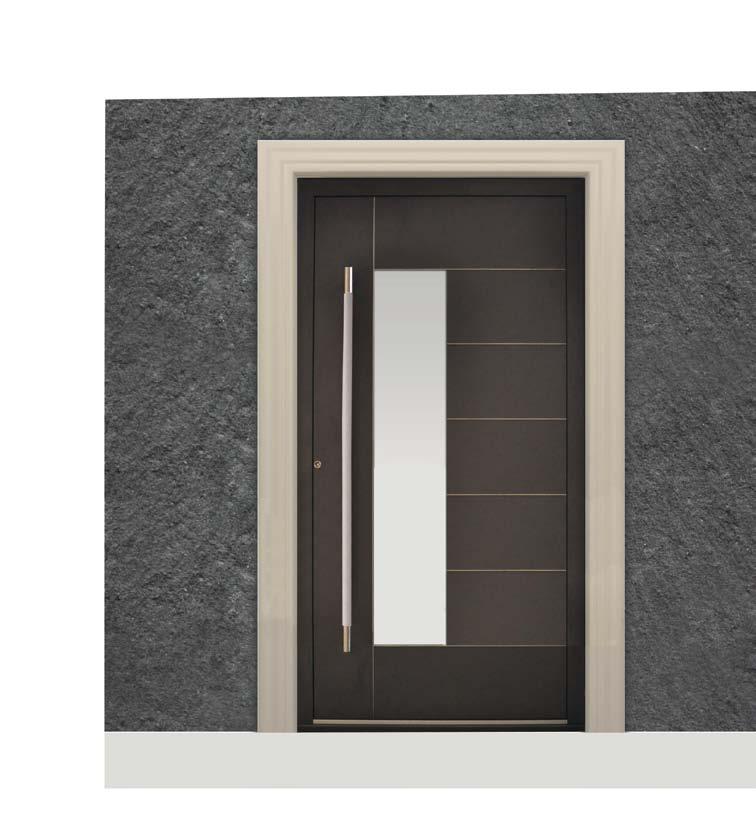

14 System PANdoor TM 77 Drzwi panelowe Oferta firmy YAWAL S.A. została poszerzona o drzwi panelowe PANdoor TM 77. System ten to nowoczesność, lekkość i ponadczasowa elegancja. Kompozycja, kolor oraz zastosowany materiał sprawia, że drzwi doskonale wpisują się w panujące na rynku trendy estetyczne oraz architektoniczne. System PANdoor TM 77 został stworzony do wykonywania nowoczesnych konstrukcji drzwi wejściowych. Rozwiązanie pozwala na wykonanie skrzydeł w jednej płaszczyźnie w stosunku do ościeżnicy (niewidoczny profil skrzydła). Dzięki zastosowaniu nowatorskich przekładek termicznych produkt charakteryzuje się doskonałymi właściwościami cieplnymi oraz eliminowane są naprężenia cieplne wywołane różnicami temperatur.

15 Charakterystyka i zalety systemu - dostępność produktu w trzech wersjach- jednostronnie licowana i dwustronnie licowana oraz dwustronnie licowana z zastosowaniem ramki dekoracyjnej, - szybkość i łatwość montażu, - możliwość zastosowania paneli o dowolnym wzorze z aplikacjami ze stali nierdzewnej oraz ozdobnym frezem, - wysoka izolacyjność termiczna, - trwałość koloru, łatwość czyszczenia, - szeroki wybór kolorystyki - paleta RAL, kolory strukturalne i drewnopodobne, - wysoka estetyka poprzez zastosowanie ukrytych zawiasów. Przekrój przez drzwi panelowe dwustronnie licowane z ramką dekoracyjną Przekrój przez drzwi panelowe jednostronnie licowane PANdoor TM 77 min. widoczna na zewn. szer. kontr. drzwiowej otwieranej profil ościeżnicy do wewnątrz profil skrzydła wysokość listwy przyszybowej grubość wypełnienia PANdoor TM 77 Klasa 3 wg PN-EN 1207 Klasa A5 wg PN-EN Uw= 1,2 0,8 W/m 2 K Rw=30-40 db wg PN-EN ISO Przekrój przez poprzeczkę dolną drzwi panelowych dwustronnie licowanych około 70mm niewidoczny (naklejany panel) brak lub 22mm 46-77mm SYSTEM DRZWI PANELOWYCH PANdoor TM 77 13

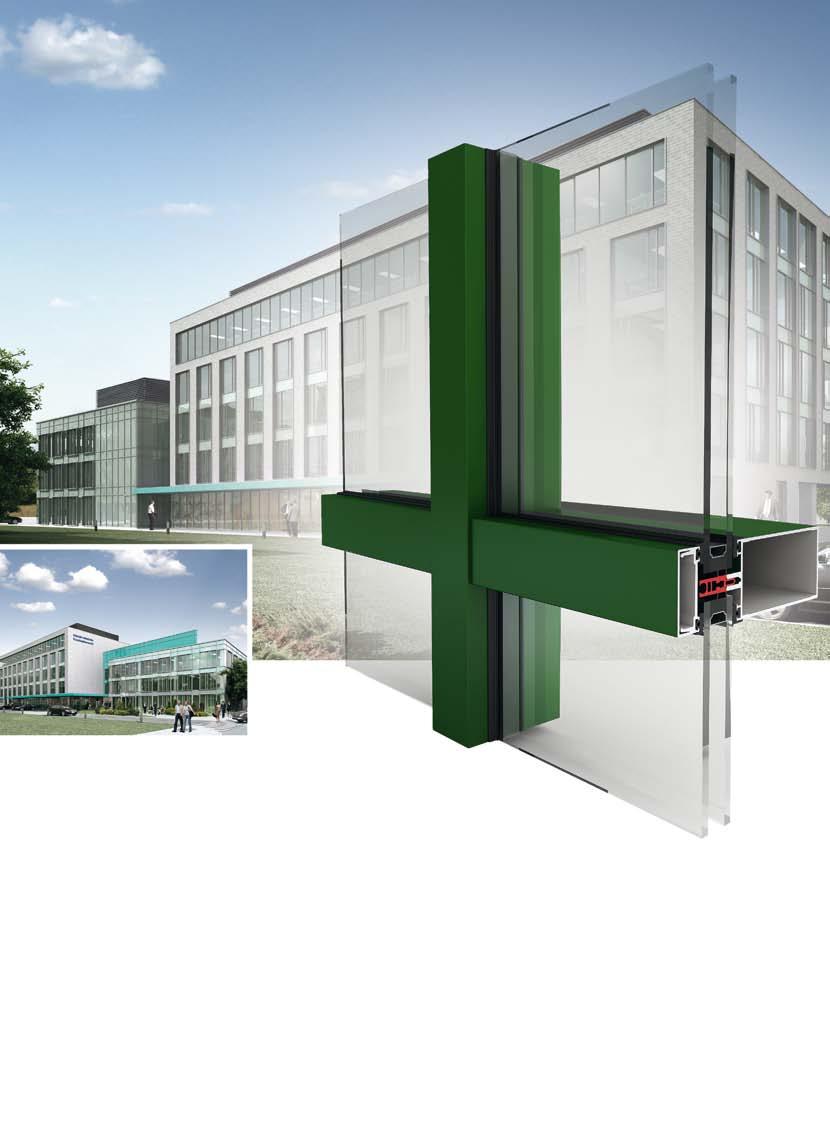

16

17 15

18

19 17

20 System FA 50N HI o najwyższych właściwościach izolacyjności termicznej. Jest to nowoczesny

21 U f = 0,65 W/m 2 K 6-56 mm 19

22

23 21

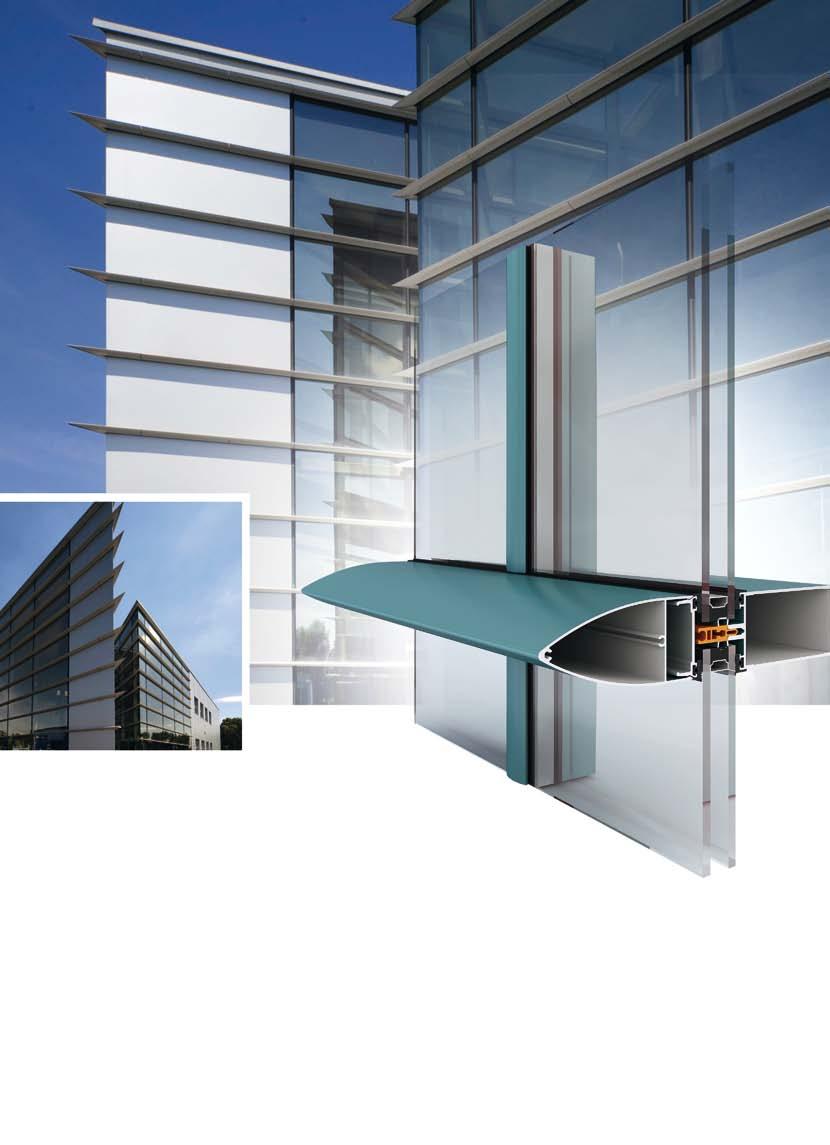

24

25 23

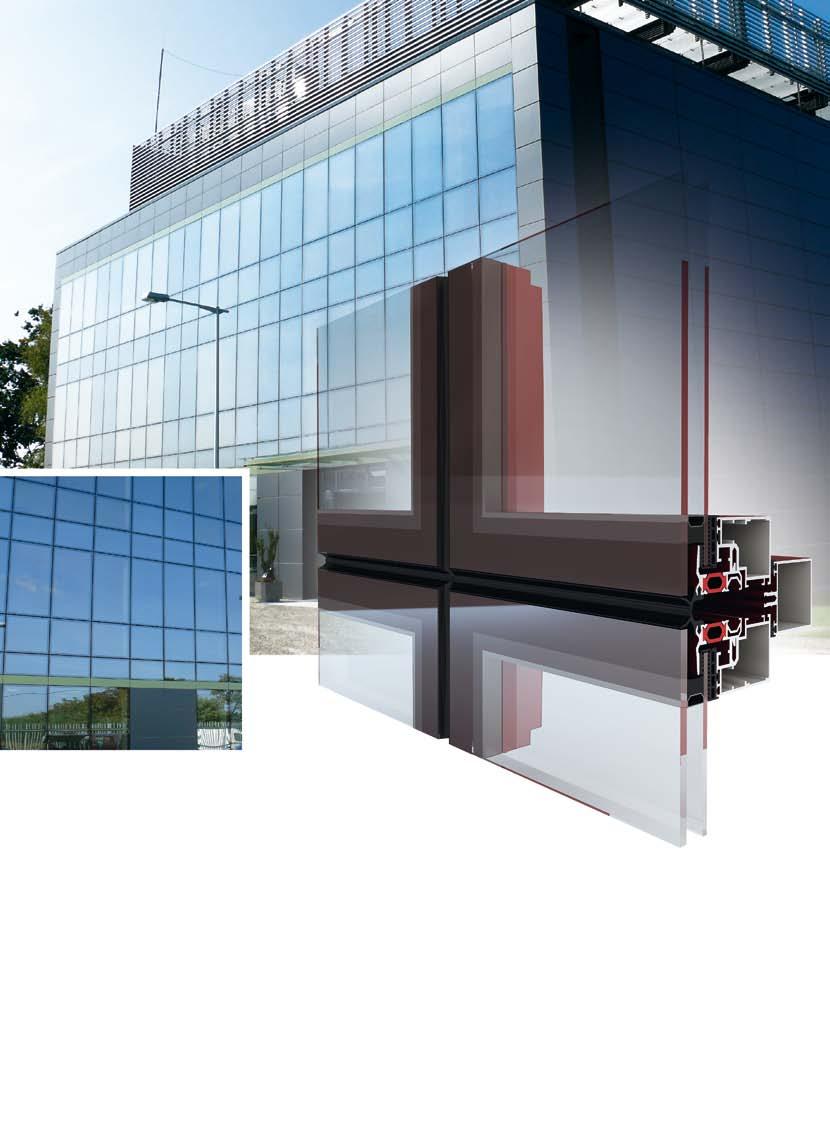

26

27 25

28

29 27

30

31 29

32 System FA 50N SW OKNO STRUKTURALNE

33 50.41xxx.x x x x x x x 50.44xxx.x x x 31

34 nowo wznoszonych, modernizowanych i remontowanych. -. W przypadku płyt PE jest to rdzeń polietylenowy natomiast w przypadku płyt FR jest to rdzeń mineralny. Płyta A2 składa się z aluminiowej blachy 0,80 mm (zew. warstwa) rdzenia w postaci tłoczonej blachy aluminiowej (plaster miodu) oraz aluminiowej blachy wew. o grubości 0,50 mm. Całkowita grubość produktów to 4 mm. Dzięki zastosowaniu wysokiej jakości materiałów oraz powłok lakierniczych PVDF na nasz produkt udzielamy 20-letniej gwarancji.

35 (od -500C do +800C), wymiar standardowy grubość szerokość długość 4x1250x3200 mm 4 mm 1020/1250/1500 mm od 2000 do 6000 mm Mpa granica plastyczności (Rp0.2) Mpa min

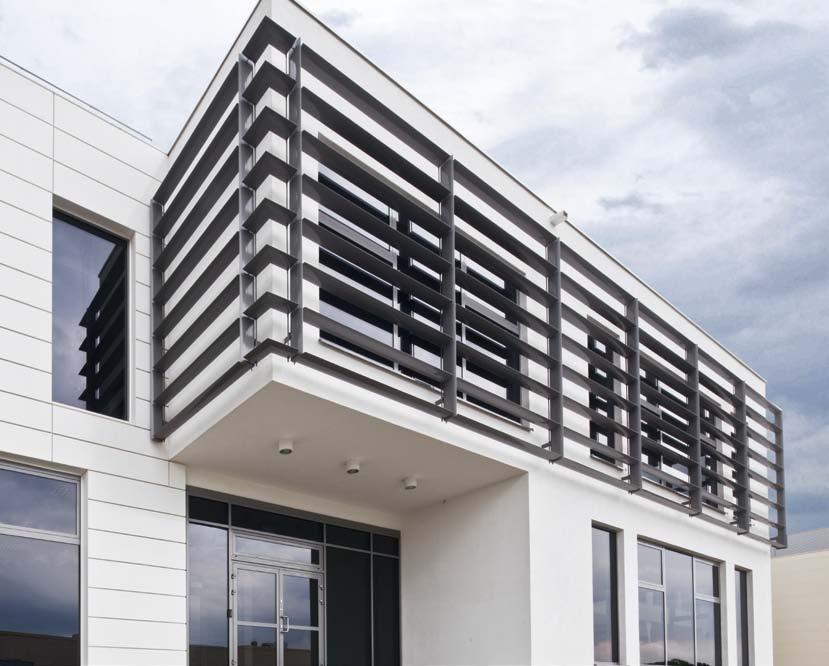

36 System doskonale wpisuje się w panujące na rynku trendy tak użytkowe jak i architektoniczne. Yawal Sun

37 35

38

39 37

40

41 39

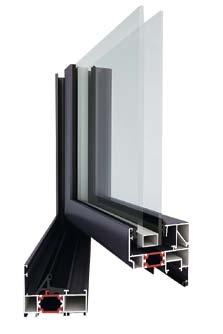

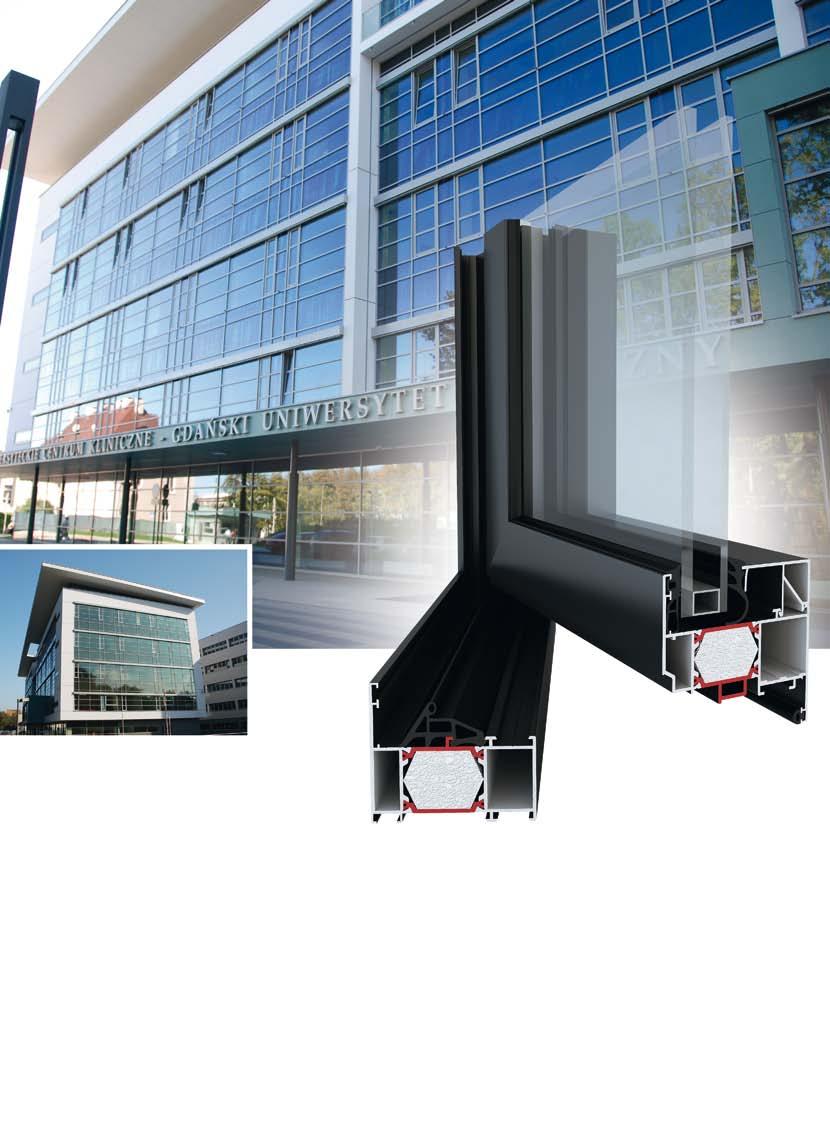

42 System TM 62HI Firma Yawal poszerzyła swoją ofertę o system TM 62HI. Profile składają się z 2 części aluminiowych oddzielonych od siebie taśmami izolacyjnymi. Przestrzeń pomiędzy izolatorami wypełnia wysokiej jakości materiał izolujący, który poprzez swoje położenie wpływa korzystnie na uzyskanie niskiej wartości współczynnika przenikania ciepła. Polepszenie izolacyjności następuje również poprzez zastosowanie specjalnych elementów podszybowych w przestrzeni pomiędzy szybą, a profilem futryny lub skrzydła. System spełnia wysokie wymagania stawiane budynkom użyteczności publicznej o dużym natężeniu ruchu oraz w budynkach mieszkalnych.

43 - współczynnik przenikania ciepła na poziomie Uf = 1,3-2,45 W/m 2 K, - system TM 62HI cieplejszy od systemu TM 62 o 20-40%, - oszczędność energii, a tym samym obniżenie kosztów ogrzewania budynku, - możliwość zastosowania ukrytych we wrębie, niewidocznych zawiasów i okuć, - pozwala na wykonanie konstrukcji okien, drzwi oraz witryn o podwyższonej odporności na włamanie, - możliwość wykonania okna w wersji softline (zaokrąglone krawędzie), - możliwość gięcia profili, - możliwość łączenia z innymi systemami Yawal. Okno ze słupkiem stałym. Drzwi progowe ze szczotką. TM 62 HI przepuszczalność powietrza Klasa do 4 wg PN-EN wodoszczelność Klasa E1050 wg PN-EN izolacyjność akustyczna Rw= db wg PN-EN ISO współczynnik przenikania ciepła 1,3-2,45 W/(m 2 K) wg PN-EN ISO :2005 antywłamaniowość Klasa 2 i 3 PN- ENV 1627:

44

45 43

46

47 45

48

49 47

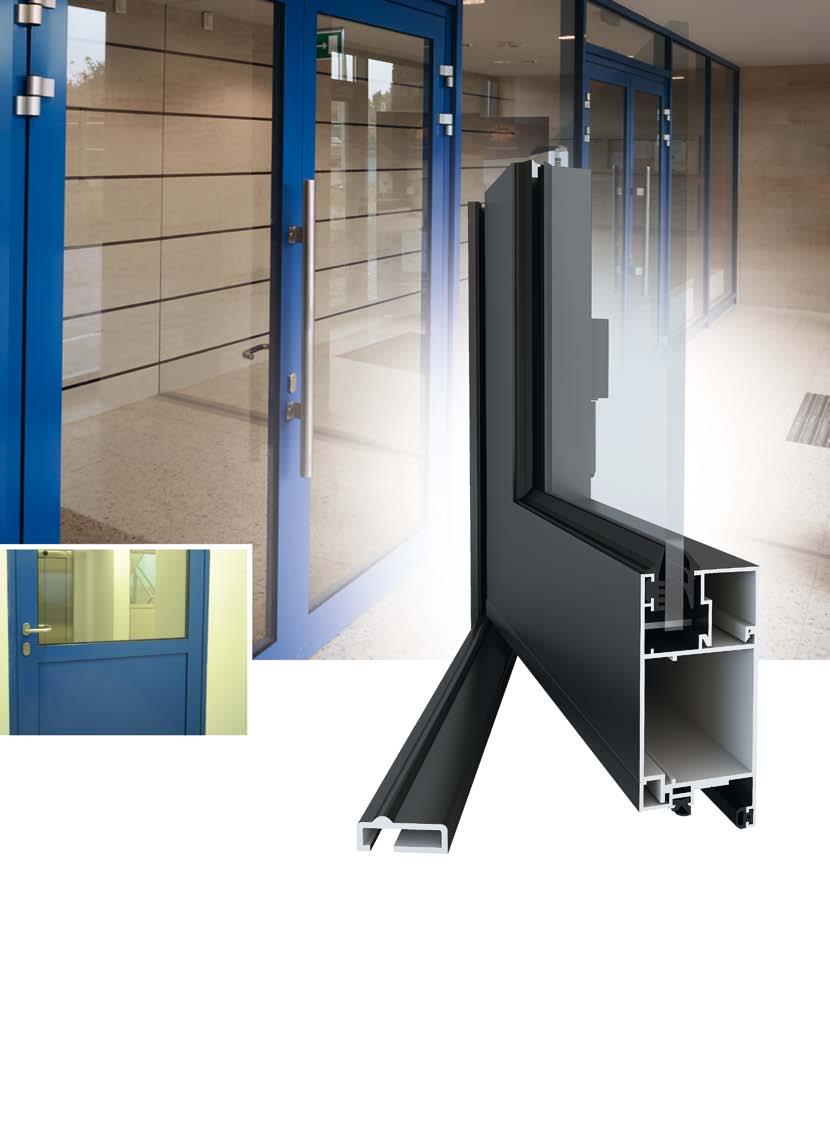

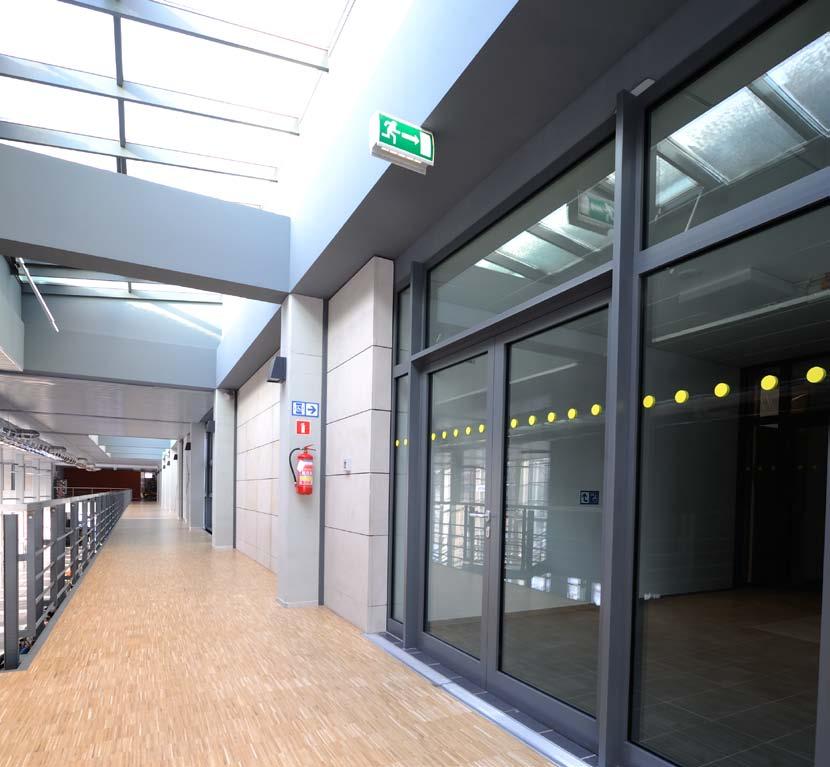

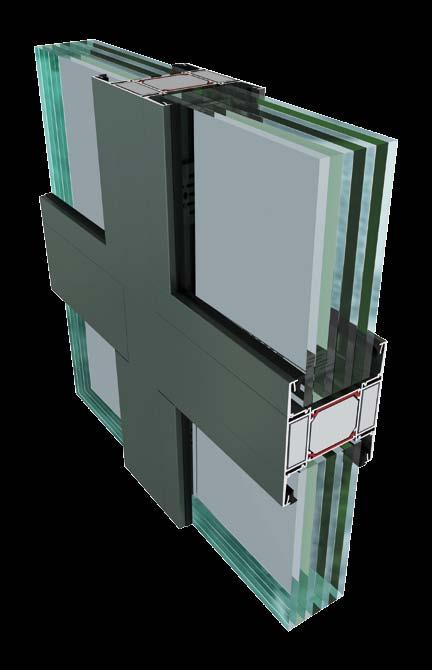

50 System TM 90EI System YAWAL FIRE BLOCK 120 TM 90EI służy do wykonywania szerokiej gamy przeciwpożarowych ścian o klasie odporności ogniowej EI 120, które są stosowane jako przegrody budowlane zewnętrzne i wewnętrzne. Umożliwia także wykonywanie konstrukcji ścian współpracujących z drzwiami systemu TM 75EI. Termoizolowane profile systemu składają się z dwóch części aluminiowych, wewnętrznej i zewnętrznej, oddzielonych od siebie taśmami izolacyjnymi. Rolę izolacji w profilach spełniają taśmy z poliamidu wzmocnionego włóknem szklanym o szerokości 46 mm. Komory kształtowników aluminiowych wypełnione są wkładami izolacyjnymi, ognioochronnymi. System TM 90EI objęty jest Aprobatą Techniczną AT /2012. Maksymalne wymiary konstrukcji - ścian przeciwpożarowych, które możliwe są do wykonania w tym systemie to - wysokość: 4000 mm; szerokość: 5240 mm.

51 Charakterystyka i zalety systemu - szerokie możliwości zastosowania jako przegrody wewnętrzne i zewnętrzne - materiały sklasyfikowane jako nierozprzestrzeniające ognia (NRO) - duży wybór rozwiązań konstrukcyjnych ścian działowych współpracujących z drzwiami systemu TM 75EI - wysoka izolacyjność cieplna - zastosowanie wypełnień o grubości do 70 mm - możliwość wykonywania ścian wewnętrznych bez odporności ogniowej zgodnie z Aprobatą Techniczną - jako jedyny system na rynku krajowym został wszechstronnie przebadany w ITB Połączenie dylatacyjne konstrukcji Sposób montażu konstrukcji do podłoża Parametr Norma Wartość klasyfikacja odporności ogniowej PN-EN EI 120 infiltracja powietrza PN-EN Klasa 4 szczelność na przenikanie wody PN-EN Klasa 9A klasyfikacja ogniowa PN-B , PN-EN EI 120 odporność na wiatr PN-EN Klasa C1 izolacyjność akustyczna PN-EN ISO Rw=43 db izolacyjność termiczna PN-EN ISO Uf= 2,4 2,8 W/m 2 K kategoria korozyjności PN-EN ISO C1 - C4 odporność na uderzenie ściany wew. ETAG nr 003 IVb odchyłka ściany od pionu - 10 Warianty Stylistyczne minimalna widoczna na zewnątrz szerokość konstrukcji okiennej otwieranej do wewnątrz TM 90EI profil ościeżnicy Ściany 68,2 mm głębokość konstrukcyjna profil ościeżnicy 88,8 mm wysokość listwy przyszybowej grubość wypełnień / szklenia 28,0 mm do 70 mm Ściany przeciwpożarowe YAWAL FIRE BLOCK 120 TM 90EI 49

52

53 51

54

55 53

56

57 55

58

59 57

60 Klapy oddymiające Zgodnie z przeprowadzonymi analizami i wieloletnimi badaniami największym zagrożeniem w czasie pożaru jest dym oraz toksyczne gazy. Stosowanie systemów wentylacyjnych odprowadzających dym, toksyczne gazy oraz ciepło w trakcie pożaru pozwala na wytwarzanie stref wolnych od dymu. Produktem który realizuje te zadania są klapy oddymiające YAWAL. Dzięki przebadanej i udokumentowanej niezawodności system ten jest bardzo istotnym elementem bezpieczeństwa pożarowego i ułatwia straży pożarnej akcję gaśniczą zwiększając widoczność oraz obniża temperaturę w strefie przydachowej. Stolarka oddymiająca pozwala eliminować zagrożenia zdrowia i życia. Klapy oddymiające wykonuje się z profili do konstruowania okna dachowego Yawal, jako elementy napędu i sterowania w zabudowie używa się specjalistycznych przebadanych i certyfikowanych zgodnie z normą EN siłowników. Rozwiązanie realizowane w systemie YAWAL charakteryzuje się różnorodnością i wysoką funkcjonalnością.

61 Rodzaje sterowania - siłowniki o napędzie elektrycznym, - łańcuchowe, - trzpieniowe, - ramieniowe, - siłowniki o napędzie pneumatycznym, - możliwość stosowania pojedynczych siłowników oraz w układzie zsynchronizowanym tandem. Przekrój przez okno oddymiające. Dane techniczne klapy oddymiające Właściwość Klasa Metoda badawcza Norma klasyfikacyjna wymiary maksymalne skrzydła okna dachowego 1400 x 2300 [mm] - - maksymalny kąt otwarcia okna oddymiającego przepuszczalność powietrza 3 PN-EN 1026:2001 PN-EN 12207:2001 wodoszczelność; kąt nachylenia 3, 45, 75 E1500 PN-EN 1027:2001 PN-EN 12208:2001 odporność na obciążenie wiatrem C3/B3 PN-EN 12211:2001 PN-EN 12210:2001 ciężar skrzydła do 160 kg współczynniki wypływu uwzględniające wypływ wiatru bocznego Systemy oddymiające YAWAL z siłownikami ESCO 59
