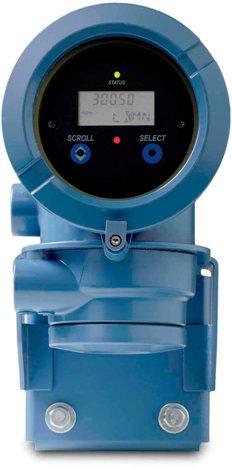

Micro Motion Model 1700 i 2700
|
|
- Patryk Kubicki
- 6 lat temu
- Przeglądów:
Transkrypt
1 Micro Motion Model 1700 i 2700 Instrukcja instalacji , Rev CE Lipiec 2015 Instrukcja instalacji
2 Komunikaty dotyczące bezpieczeństwa pracy Komunikaty dotyczące bezpieczeństwa pracy pojawiające się w całej instrukcji mają za zadanie ochronę personelu i urządzeń. Przed wykonaniem kolejnych czynności należy dokładnie przeczytać te komunikaty. Emerson Flow Obsługa klienta Na całym świecie: flow.support@emerson.com zja i Pacyfik: Pflow.support@emerson.com Telefon: meryka Północna i Południowa Europa i liski Wschód zja i Pacyfik Stany Zjednoczone Wielka rytania ustralia Kanada Holandia +31 (0) Nowa Zelandia Meksyk +41 (0) Francja Indie rgentyna Niemcy Pakistan razylia Włochy Chiny Wenezuela Europa Środkowo- Wschodnia Rosja/Wspólnota Niepodległych Państw +41 (0) Japonia Korea Południowa Egipt Singapur Oman Tajlandia Katar Malezja Kuwejt RP rabia Saudyjska Zjednoczone Emiraty rabskie
3 Spis treści Spis treści Rozdział 1 Planowanie Komponenty wskaźnika Typy instalacji Maksymalne długości kabla łączącego czujnik z przetwornikiem Typy wyjścia Wymagania środowiskowe testy do prac w obszarach niebezpiecznych Wymagania dotyczące zasilania Orientacja Dostęp do prac konserwacyjnych Rozdział 2 Montaż i okablowanie czujnika do instalacji zintegrowanych Montaż i okablowanie czujnika Obracanie przetwornika na czujniku (opcjonalnie) Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Uziemienie elementów miernika...14 Rozdział 3 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego Opcje montażu Przygotowywanie kabla 4-żyłowego Połączenie przetwornika z czujnikiem Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Uziemienie elementów miernika...26 Rozdział 4 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9- żyłowego Opcje montażu Przygotowywanie kabla 9-żyłowego Połączenie przetwornika z czujnikiem za pomocą kabla z osłoną plastikową Połączenie przetwornika z czujnikiem za pomocą kabla ekranowanego lub zbrojonego Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Uziemienie elementów miernika...45 Rozdział 5 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Opcje montażu Montaż zdalnego procesora lokalnego Przygotowywanie kabla 4-żyłowego Połączenie przetwornika ze zdalnym procesorem lokalnym Przygotowywanie kabla 9-żyłowego Połączenie zdalnego procesora lokalnego z czujnikiem za pomocą kabla z osłoną z tworzywa sztucznego Połączenie zdalnego procesora lokalnego z czujnikiem za pomocą kabla ekranowanego lub zbrojonego Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Uziemienie elementów miernika...71 Rozdział 6 Podłączanie zasilania Podłączanie zasilania...73 Rozdział 7 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami analogowymi Podstawowe okablowanie analogowe...74 Instrukcja instalacji i
4 Spis treści Rozdział 8 Rozdział 9 Rozdział Podłączenie HRT/analogowe w pętli pojedynczej Okablowanie dwupunktowe RS Okablowanie sieciowe HRT Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi Okablowanie wyjścia prądowego w obszarze bezpiecznym Schemat okablowania wyjścia prądowego/hrt w obszarze bezpiecznym Okablowanie sieciowe wyjścia HRT w obszarze bezpiecznym Okablowanie wyjścia częstotliwościowego/dyskretnego w obszarze bezpiecznym Okablowanie w obszarze zagrożonym wybuchem Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/ wyjściami Konfiguracja kanałów Okablowanie m/hrt Okablowanie wyjścia częstotliwościowego Okablowanie wyjścia dyskretnego Okablowanie wejść dyskretnych Okablowanie WE/WY dla przetworników Model 2700 z wyjściami Foundation fieldbus lub PROFIUS-P Okablowanie Foundation fieldbus Okablowanie PROFIUS-P Rozdział 11 Dane techniczne Przyłącza elektryczne Sygnały wejścia/wyjścia Wyświetlacz lokalny Wymagania środowiskowe Dane konstrukcyjne Indeks ii Micro Motion Model 1700 i 2700
5 Planowanie 1 Planowanie Zagadnienia opisane w tym rozdziale: Komponenty wskaźnika Typy instalacji Maksymalne długości kabla łączącego czujnik z przetwornikiem Typy wyjścia Wymagania środowiskowe testy do prac w obszarach niebezpiecznych Wymagania dotyczące zasilania Orientacja Dostęp do prac konserwacyjnych 1.1 Komponenty wskaźnika Przetwornik jest jednym z komponentów przepływomierza Micro Motion. Innym głównym komponentem jest czujnik. Trzeci komponent, określany mianem procesora lokalnego, zapewnia dodatkowe funkcje pamięci i przetwarzania. 1.2 Typy instalacji Przetwornik został zamówiony i dostarczony na potrzeby jednego z maksymalnie ośmiu typów instalacji. Piąty znak w numerze modelu wskazuje typ instalacji. Ilustracja 1-1: Typ instalacji wskazany dla przetworników Model 1700 i Model 2700 Model przetwornika znajduje się na etykiecie umieszczonej z boku przetwornika. Tabela 1-1: Kod modelu R I E C Typy montażu przetworników Model 1700 i Model 2700 Opis Montaż zdalny 4-żyłowy Zintegrowana Zdalny procesor lokalny typ 800 w obudowie aluminiowej pokrykrywanej farbą ze zdalnym przetwornikiem Montaż zdalny 9-żyłowy (lakierowana obudowa aluminiowa) Instrukcja instalacji 1
6 Planowanie Tabela 1-1: Kod modelu M P H (1) Typy montażu przetworników Model 1700 i Model 2700 (ciąg dalszy) Opis Zdalny procesor lokalny i zdalny przetwornik Montaż zdalny 4-żyłowy (obudowa ze stali nierdzewnej) Montaż zdalny 9-żyłowy (obudowa ze stali nierdzewnej) Montaż zdalny kablem 4-żyłowym (lakierowana obudowa aluminiowa) do podłączenia z kompaktowym miernikiem gęstości (CDM), widełkowymi miernikiem gęstości (FDM), widełkowym miernikiem lepkości (FVM) (1) Ta opcja jest dostępna tylko w przypadku przetwornika Model 2700 FOUNDTION Fieldbus Ilustracja 1-2: Instalacja integralna (kod modelu I) Przetwornik jest zamontowany bezpośrednio na czujniku. W przypadku instalacji integralnej nie jest konieczne oddzielne montowanie przetwornika. Zasilanie i wejścia/wyjścia muszą być podłączone do przetwornika okablowaniem polowym.. Przetwornik. Czujnik 2 Micro Motion Model 1700 i 2700
7 Planowanie Ilustracja 1-3: Czujniki wysokotemperaturowe z podłączeniem fabrycznym (kod modelu I) Przetwornik jest dostarczany fabrycznie połączony z czujnikiem za pomocą giętkiego przewodu. Przetwornik należy zdemontować z miejsca, gdzie był przytwierdzony na czas transportu, i zamontować w odpowiednim miejscu. Zasilanie i wejścia/wyjścia muszą być podłączone do przetwornika okablowaniem polowym. C.. C. Czujnik Przetwornik lub procesor lokalny Fabryczne połączenie elastyczne Ilustracja 1-4: Instalacja zdalna czujników Coriolisa przy użyciu kabla 4-żyłowego (kod modelu R lub M) Przetwornik jest zamontowany zdalnie. 4-żyłowe połączenie między czujnikiem i przetwornikiem musi stanowić okablowanie polowe. Zasilanie i wejścia/wyjścia muszą być podłączone do przetwornika okablowaniem polowym. C D.. C. D. Instrukcja instalacji Przetwornik 4-żyłowe połączenie okablowania polowego Procesor lokalny Czujnik 3
8 Planowanie Ilustracja 1-5: Instalacja zdalna z użyciem kabla 4-żyłowego dla mierników gęstości i lepkości (tylko CDM, FDM lub FVM z modułem fieldbus) (kod modelu H) Przetwornik jest zamontowany zdalnie względem kompaktowego miernika gęstości (CDM), widełkowego miernika gęstości (FDM) lub widełkowego miernika lepkości (FVM). 4-żyłowe połączenie między czujnikiem i przetwornikiem musi stanowić okablowanie polowe. Zasilanie i wejścia/wyjścia muszą być podłączone do przetwornika okablowaniem polowym. C. Przetwornik. 4-żyłowe połączenie okablowania polowego C. Elementy elektroniczne przepływomierza 4 Micro Motion Model 1700 i 2700
9 Planowanie Ilustracja 1-6: Instalacja zdalna przy użyciu kabla 9-żyłowego (kod modelu P) Przetwornik i procesor lokalny są połączone w jedną jednostkę zainstalowaną zdalnie względem czujnika. 9-żyłowe połączenie między przetwornikiem/procesorem lokalnym i czujnikiem musi stanowić okablowanie polowe. Zasilanie i wejścia/wyjścia muszą być podłączone do przetwornika okablowaniem polowym. C D.. C. D. Instrukcja instalacji Przetwornik 9-żyłowe połączenie okablowania polowego Skrzynka przyłączeniowa Czujnik 5
10 Planowanie Ilustracja 1-7: Instalacja zdalnego procesora lokalnego z czujnikiem zdalnym (kod modelu lub E) Przetwornik, procesor lokalny i czujnik są montowane oddzielnie. 4-żyłowe połączenie między czujnikiem i procesorem lokalnym musi stanowić okablowanie polowe. 9-żyłowe połączenie między procesorem lokalnym i czujnikiem musi stanowić okablowanie polowe. Zasilanie i wejścia/wyjścia muszą być podłączone do przetwornika w ramach okablowania polowego. Taka konfiguracja czasem jest nazywana double-hop - podwójny skok. C D E. Skrzynka przyłączeniowa. Czujnik C. Przetwornik D. 4-żyłowe połączenie okablowania polowego E. Procesor lokalny F. 9-żyłowe połączenie okablowania polowego F 1.3 Maksymalne długości kabla łączącego czujnik z przetwornikiem Maksymalna długość kabla łączącego czujnik z przetwornikiem zamontowanym oddzielnie zależy od typu kabla. Tabela 1-2: Maksymalne długości kabla łączącego czujnik z przetwornikiem Typ kabla Średnica Maksymalna długość Micro Motion 4-żyłowy Nie dotyczy 300 m (1000 stóp) bez atestu Ex 150 m (500 stóp) w przypadku czujników z atestem IIC 300 m (1000 stóp) m w przypadku czujników z atestem II Micro Motion 9-żyłowy Nie dotyczy 20 metrów (60 stóp) Kabel 4-żyłowy dostarczany przez użytkownika VDC 22 WG (0,35 mm 2 ) VDC 20 WG (0,5 mm 2 ) 90 metrów (300 stóp) 150 metrów (500 stóp) 6 Micro Motion Model 1700 i 2700
11 Planowanie Tabela 1-2: Maksymalne długości kabla łączącego czujnik z przetwornikiem (ciąg dalszy) Typ kabla Średnica Maksymalna długość VDC 18 WG (0,8 mm 2 ) RS WG (0,35 mm 2 ) lub większy 300 metrów (1000 stóp) 300 metrów (1000 stóp) 1.4 Typy wyjścia Przetwornik został zamówiony i dostarczony na potrzeby jednego z maksymalnie dziesięciu typów instalacji. Prawidłowy montaż przetwornika wymaga znajomości typów wyjść przetwornika. Ósmy znak w numerze modelu wskazuje na typ wyjść. Ilustracja 1-8: Typy wyjścia wskazane w kodzie modelu przetworników Model 1700 i Model 2700 Model przetwornika znajduje się na etykiecie umieszczonej z boku przetwornika. Tabela 1-3: Litera D Typy wyjść dla przetworników Model 1700 Opis Wyjścia analogowe jedno m, jednoczęstotliwościowe, jedno RS-485 Iskrobezpieczne wyjścia analogowe dwa m, jednoczęstotliwościowe Tabela 1-4: Typy wyjść dla przetworników Model 2700 Litera C D E G N Opis Wyjścia analogowe jedno m, jednoczęstotliwościowe, jedno RS-485 Konfigurowalne kanały wejść/wyjść (domyślna konfiguracja: dwa m, jednoczęstotliwościowe) Konfigurowalne kanały wejść/wyjść (konfiguracja użytkownika) Iskrobezpieczne wyjścia analogowe dwa m, jednoczęstotliwościowe Iskrobezpieczna magistrala Foundation Fieldbus H1 ze standardowymi blokami funkcyjnymi PROFIUS-P Niepalne okablowanie interfejsu Foundation Fieldbus H1 ze standardowymi blokami funkcyjnymi 2 WirelessHRT jedno m, jednoczęstotliwościowe, jedno RS WirelessHRT jedno m, dwa konfigurowalne kanały wejść/wyjść (konfiguracja użytkownika) Instrukcja instalacji 7
12 Planowanie Tabela 1-4: Typy wyjść dla przetworników Model 2700 (ciąg dalszy) Litera Opis 4 Iskrobezpieczny interfejs WirelessHRT dwa m, jednoczęstotliwościowe 1.5 Wymagania środowiskowe Tabela 1-5: Warunki otoczenia Typ Zakres temperatur otoczenia Dopuszczalna wilgotność Wartość 40 do +140 F ( 40 do +60 C) od 5 do 95% wilgotności względnej, bez kondensacji w temperaturze 140 F (60 C) Dopuszczalne drgania Spełnia wymagania normy IEC , test wytrzymałości, 5 do 2000 Hz, 50 cykli obciążenia 1,0 g Wpływ pól elektromagnetycznych Wpływ temperatury otoczenia na wyjścia analogowe Zgodny z dyrektywą EMC 2004/108/WE wg normy EN (środowiska przemysłowe) Zgodny z normą NMUR NE-21 ( ) Na wyjście m: ±0,005% szerokości zakresu pomiarowego na C Jeśli to możliwe, przetwornik należy zamontować w miejscu, w którym nie będzie on narażony na bezpośrednie działanie promieni słonecznych. Wymagania środowiskowe dotyczące przetwornika mogą być ponadto ograniczone przez dopuszczenia do użytku w obszarach niebezpiecznych. 1.6 testy do prac w obszarach niebezpiecznych Jeśli planowany jest montaż przetwornika w obszarze niebezpiecznym: sprawdzić, czy przetwornik posiada właściwe atesty zezwalające na montaż w obszarze niebezpiecznym. Na obudowie każdego przetwornika zamocowano tabliczkę z informacją o atestach zezwalających na montaż w obszarze niebezpiecznym. upewnić się, że kabel łączący przetwornik z czujnikiem spełnia wymagania montażu w obszarze niebezpiecznym; 1.7 Wymagania dotyczące zasilania Samoczynnie przełączające się wejście C/DC z automatycznym rozpoznawaniem napięcia zasilania 85 do 265 VC, 50/60 Hz, 6 W typowo, 11 W maksimum 18 do 100 VDC, 6 W typowo, 11 W maksimum 8 Micro Motion Model 1700 i 2700
13 Planowanie Zgodność z dyrektywą w sprawie niskiego napięcia 2006/95/WE oraz EN (IEC ) ze zmianami 2 oraz Instalacja (przepięcie) kategoria II, stopień zanieczyszczenia 2 Uwaga W przypadku zasilania prądem stałym: Wymagania dotyczące zasilania odnoszą się do podłączenia tylko jednego przetwornika. Przy włączaniu źródło zasilania musi zapewnić dla każdego przetwornika pobór prądu równy 1,5 przez krótki czas. Długość i typ kabla muszą być tak dobrane, aby napięcie na zaciskach zasilania nie było mniejsze od 18 VDC przy obciążeniu pętli prądem 0,5. Ilustracja 1-9: Wzór na dobieranie rozmiaru kabla M: minimalne dostarczane napięcie R: opór kabla L: długość kabla M = 18V + (R L 0.5) Tabela 1-6: Typowa rezystancja przewodu zasilania w temperaturze 68 F (20 C) Przekrój przewodu Rezystancja 14 WG 0,0050 Ω/stopę 16 WG 0,0080 Ω/stopę 18 WG 0,0128 Ω/stopę 20 WG 0,0204 Ω/stopę 2,5 mm 2 0,0136 Ω/m 1,5 mm 2 0,0228 Ω/m 1,0 mm 2 0,0340 Ω/m 0,75 mm 2 0,0460 Ω/m 0,50 mm 2 0,0680 Ω/m 1.8 Orientacja Przetwornik można montować w dowolnej orientacji, z wyjątkiem takiej, w której przepusty kablowe są skierowane do góry. UWG! Montaż przetwornika z przepustami kablowymi skierowanymi do góry stwarza ryzyko przedostania się wilgoci powstającej w wyniku kondensacji do obudowy przetwornika, co może uszkodzić przetwornik. Instrukcja instalacji 9
14 Planowanie 1.9 Dostęp do prac konserwacyjnych Zamontować przetwornik w miejscu i położeniu spełniającym następujące warunki: Należy pozostawić wystarczająco dużo przestrzeni, aby można było otworzyć obudowę przetwornika. Micro Motion zaleca pozostawienie ( mm (8 10 cali) miejsca z tyłu przetwornika. Należy zapewnić łatwy dostęp do podłączenia okablowania do przetwornika. 10 Micro Motion Model 1700 i 2700
15 Montaż i okablowanie czujnika do instalacji zintegrowanych 2 Montaż i okablowanie czujnika do instalacji zintegrowanych Zagadnienia opisane w tym rozdziale: Montaż i okablowanie czujnika Obracanie przetwornika na czujniku (opcjonalnie) Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Uziemienie elementów miernika 2.1 Montaż i okablowanie czujnika Nie ma szczególnych wymogów montażowych dotyczących montażu bezpośrednio na przetwornikach; nie jest też konieczne podłączenie okablowania pomiędzy przetwornikiem a czujnikiem. 2.2 Obracanie przetwornika na czujniku (opcjonalnie) W przypadku instalacji zintegrowanych przetwornik na czujniku można obrócić nawet o 360º w krokach co 90º. Instrukcja instalacji 11
16 Montaż i okablowanie czujnika do instalacji zintegrowanych Ilustracja 2-1: Komponenty zintegrowanego przetwornika C D. Przetwornik. Pierścień pośredni C. Śruby mocujące D. Czujnik Procedura 1. Odkręcić cztery śruby (4 mm) mocujące przetwornik do podstawy. 2. Obrócić przetwornik w kierunku przeciwnym do ruchu wskazówek zegara tak, aby ustawić śruby mocujące w pozycji odblokowanej. 3. Ostrożnie podnieść przetwornik do góry, odłączając go od podstawy. Ważne Nie odłączać i nie uszkodzić przewodów łączących przetwornik z procesorem lokalnym. 4. Obrócić przetwornik w żądanym położeniu. Ważne Nie dziurawić ani rozciągać przewodów. Wycięcia na pierścieniu pośrednim powinny być ustawione zgodnie ze śrubami mocującymi. 5. Ostrożnie ustawić przetwornik na podstawie wkładając śruby w wycięcia. 6. Obrócić przetwornik w kierunku zgodnym z ruchem wskazówek zegara tak, aby ustawić śruby mocujące w pozycji zablokowanej. 7. Dokręcić śruby z łbem walcowym z gniazdem momentem od 2,3 do 3,4 N-m. 12 Micro Motion Model 1700 i 2700
17 Montaż i okablowanie czujnika do instalacji zintegrowanych 2.3 Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Interfejs użytkownika na module układu elektronicznego przetwornika można obracać o 90 lub 180 od położenia wyjściowego. Ilustracja 2-2: Elementy wyświetlacza C D G E F. Obudowa przetwornika. Osłona wewnętrzna C. Moduł wyświetlacza D. Śruby wyświetlacza E. Obejma blokująca F. Śruba mocująca G. Pokrywa wyświetlacza Uwagi Korzystając z przycisków ekranu dotykowego, należy zakryć okrąg o średnicy co najmniej 8 mm nad powierzchnią przycisku. Zaleca się naciskać przyciski kciukiem, ponieważ ma on większą powierzchnię. Po zdjęciu osłony obudowy przyciski ekranu dotykowego nie będą działać. Procedura 1. Odłączyć zasilanie urządzenia. 2. Odkręcić śrubę i zdjąć obejmę blokującą pokrywę. 3. Zdjąć pokrywę wyświetlacza, odkręcając ją w kierunku przeciwnym do ruchu wskazówek zegara. 4. Ostrożnie odkręcić (i wyjąć w razie potrzeby) śruby uwięzione mocujące moduł wyświetlacza. 5. Ostrożnie wyciągnąć moduł wyświetlacza z obudowy do całkowitego rozłączenia łącznika. Instrukcja instalacji 13
18 Montaż i okablowanie czujnika do instalacji zintegrowanych Uwaga Jeśli razem z modułem wyświetlacza z zespołu płytek wysuną się także styki wyświetlacza, należy wyjąć styki i zamontować je ponownie. 6. Obrócić wyświetlacz do żądanej pozycji. 7. Ostrożnie wsunąć moduł wyświetlacza zwracając szczególną uwagę, aby styki złącza wyświetlacza weszły w gniazdo w osłonie wewnętrznej. 8. Jeśli wyjęto śruby mocujące wyświetlacz, to włożyć je w otwory w osłonie wewnętrznej i dokręcić. 9. Założyć pokrywę wyświetlacza na obudowę główną. 10. Dokręcić pokrywę wyświetlacza w kierunku zgodnym z ruchem wskazówek zegara. 11. Założyć obejmę blokującą pokrywę i dokręcić śrubę. 12. Włączyć zasilanie przetwornika. 2.4 Uziemienie elementów miernika W przypadku instalacji zintegrowanej, wszystkie komponenty są uziemione wspólnie. Pre-wyposażenie Jeśli nie obowiązują normy krajowe, podczas uziemiania postępować zgodnie z poniższymi zaleceniami: Używać przewodu miedzianego o rozmiarze 14 WG (2,5 mm 2 ) lub większego. Przewody uziemiające muszą być jak najkrótsze, o impedancji mniejszej niż 1 Ω. Podłączyć przewody uziemiające bezpośrednio do uziomu lub zgodnie z normami zakładowymi. Procedura Uziemić za pośrednictwem rur, jeśli jest możliwe (patrz dokumentacja techniczna czujnika). Jeżeli uziemienie za pośrednictwem rur jest niemożliwe, uziemić zgodnie z właściwymi normami lokalnymi, wykorzystując wewnętrzną lub zewnętrzną śrubę uziemienia przetwornika. 14 Micro Motion Model 1700 i 2700
19 Montaż i okablowanie czujnika do instalacji zintegrowanych Ilustracja 2-3: Wewnętrzna śruba uziemienia przetwornika Ilustracja 2-4: Zewnętrzna śruba uziemienia przetwornika Instrukcja instalacji 15
20 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego 3 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego Zagadnienia opisane w tym rozdziale: Opcje montażu Przygotowywanie kabla 4-żyłowego Połączenie przetwornika z czujnikiem Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Uziemienie elementów miernika 3.1 Opcje montażu Są dwie opcje montażu przetwornika: Montaż przetwornika na ścianie lub płaskiej powierzchni. Montaż przetwornika na wsporniku Montaż przetwornika na ścianie Pre-wyposażenie Firma Micro Motion zaleca wykorzystanie elementów mocujących 5/16-18 (8 mm 1,25), które są w stanie wytrzymać obciążenia występujące w środowisku roboczym. W ramach standardowego zakresu dostawy Micro Motion nie dostarcza śrub ani nakrętek (opcjonalnie można zamówić śruby i nakrętki ogólnego zastosowania). Upewnić się, że powierzchnia jest płaska, sztywna, nie podlega drganiom ani przemieszczeniom. Upewnić się, że dostępne są potrzebne narzędzia oraz zestaw montażowy dostarczany wraz z przetwornikiem. Procedura 1. Jeśli konieczne, to zmienić ustawienie przetwornika na wsporniku montażowym. a. Zdjąć pokrywę z obudowy skrzynki przyłączeniowej. b. Poluzować każdą z czterech śrub (4 mm). c. Obrócić obejmę tak, by przetwornik znalazł się w żądanej pozycji. d. Dokręcić śruby z łbem walcowym z gniazdem momentem od 3 do 4 N-m (od 30 do 38 cal-funt). e. Założyć pokrywę. 16 Micro Motion Model 1700 i 2700
21 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego Ilustracja 3-1: Komponenty przetwornika montowanego zdalnie przy użyciu kabla 4-żyłowego (obudowa aluminiowa) C D. Przetwornik. Wspornik montażowy C. Śruby mocujące D. Pokrywa Instrukcja instalacji 17
22 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego Ilustracja 3-2: Komponenty przetwornika montowanego zdalnie przy użyciu kabla 4-żyłowego (obudowa ze stali nierdzewnej) C D. Przetwornik. Wspornik montażowy C. Śruby mocujące D. Pokrywa 2. Zamocować obejmę montażową do ściany Montaż przetwornika na słupku montażowym Pre-wyposażenie W przypadku rury dwucalowej użyć dwóch śrub w kształcie litery U (5/16 cala) oraz czterech pasujących nakrętek, które są w stanie wytrzymać obciążenia występujące w środowisku roboczym. Micro Motion nie dostarcza śrub w kształcie litery U ani nakrętek (opcjonalnie można zamówić odpowiednie śruby i nakrętki). Upewnić się, że wspornik montażowy wystaje na co najmniej 12 cali (305 mm) ze sztywnej podstawy, a jego średnica nie przekracza 2 cali (50,8 mm). Procedura 1. Jeśli konieczne, to zmienić ustawienie przetwornika na wsporniku montażowym. a. Zdjąć pokrywę z obudowy skrzynki przyłączeniowej. 18 Micro Motion Model 1700 i 2700
23 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego b. Poluzować każdą z czterech śrub (4 mm). c. Obrócić obejmę tak, by przetwornik znalazł się w żądanej pozycji. d. Dokręcić śruby z łbem walcowym z gniazdem momentem od 3 do 4 N-m (od 30 do 38 cal-funt). e. Założyć pokrywę. Ilustracja 3-3: Komponenty przetwornika montowanego zdalnie przy użyciu kabla 4-żyłowego (obudowa aluminiowa) C D. Przetwornik. Wspornik montażowy C. Śruby mocujące D. Pokrywa Instrukcja instalacji 19
24 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego Ilustracja 3-4: Komponenty przetwornika montowanego zdalnie przy użyciu kabla 4-żyłowego (obudowa ze stali nierdzewnej) C D. Przetwornik. Wspornik montażowy C. Śruby mocujące D. Pokrywa 2. Przymocować obejmę montażową do słupka. 3.2 Przygotowywanie kabla 4-żyłowego Ważne W przypadku dławików dostarczanych przez użytkownika: dławik musi zapewniać zakończenie przewodów uziemiających. Uwaga W przypadku montażu nieekranowanego kabla w ciągłej osłonie metalowej z zakończeniem ekranowanym 360º wystarczy przygotować kabel użytkownik nie musi wykonywać procedury ekranowania. 20 Micro Motion Model 1700 i 2700
25 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego Ilustracja 3-5: Przygotowywanie kabla 4-żyłowego Zdjąć pokrywę obudowy procesora lokalnego Dławiki kablowe Rozkład przewodów Metalowy przepust Czujniki Micro Motion dławik kablowy Producent dławika Przeciągnąć przewody przez nakrętkę dławika oraz wkład zaciskowy. Nakrętka dławika obejma wkładka Dostarczony przez użytkownika dławik kablowy Przeciągnąć przewody przez dławik. Utnij przewody ciągłości wewnątrz tłumika. Doprowadzić przepust do czujnika Ułożyć kabel w kanale Gotowy (nie przeprowadzaj procedury ekranowania) NPT Typ dławika M20 1. Zdjąć 115 mm koszulki kabla. 2. Usunąć przezroczystą folię oraz wypełniacz. 3. Zdjąć prawie całą osłonę, pozostawiając 19 mm. 1. Zdjąć 108 mm koszulki kabla. 2. Usunąć przezroczystą folię oraz wypełniacz. 3. Zdjąć prawie całą osłonę, pozostawiając 12 mm. Dwukrotnie owinąć przewody odciągające wokół osłony, a następnie odciąć odstające kawałki. Przewody odciągające zawinięte wokół osłony Przejdź do procedury ekranowania Instrukcja instalacji 21
26 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego Ilustracja 3-6: Ekranowanie kabla 4-żyłowego Z procedury przygotowawczej Pleciony (kabel opancerzony) Typ osłony przewodu Czujniki Micro Motion d³awik kablowy Folia (kabel ekranowany) Producent dławika Dostarczony przez użytkownika dławik kablowy NPT Typ dławika M20 Montaż osłony termokurczliwej 1. Nałożyć osłonę termokurczliwą na przewody odciągające.upewnić się, ze przewody są całkowicie zakryte. 2. Zastosuj gorące powietrze (250 F lub 120 C) w celu obkurczenia osłony. Należy zachować ostrożność, aby nie spalić przewodu. 3. Nasunąć wkładkę zaciskową tak, by krawędź wnętrza wkładki dotykała oplotu koszulki termokurczliwej. Ekranowana koszulka termokurczliwa Po ogrzaniu Przytnij na granicy 7 mm od koszulki termokurczliwej Przyc ięcie Przyciąć osłonę oraz przewody odciągające tak, by kończyły bieg w dławiku. Zamontować dławik 1. Obwinąć koszulkę lub zawinąć ją nad wkładem zaciskowym na długości 1/8 cala (3 mm) większej niż O-ring. 2. Zainstalować korpus dławika kablowego w przepuście obudowy procesora lokalnego. 3. Przełożyć przewody przez obudowę dławika, a następnie dokręcić nakrętkę dławika na jego obudowę. Złożyć dławik zgodnie z instrukcjami producenta. Odwinięta osłona Korpus dławika Gotowy Typy kabli 4-żyłowych i ich użycie Micro Motion oferuje dwa typy kabli 4-żyłowych: ekranowane i zbrojone. Oba kable zawierają żyły uziemiające. Kabel 4-żyłowy dostarczany przez Micro Motion składa się z jednej skrętki przewodów 18 WG (0,75 mm 2 ) (czerwony i czarny) do zasilania VDC i jednej skrętki przewodów 22 WG (0,35 mm 2 ) (biały i zielony) do komunikacji RS-485. Dostarczany przez użytkownika kabel 4-żyłowy musi spełniać następujące wymagania: Struktura skrętki dwużyłowej. Spełniać mające zastosowanie wymogi dotyczące obszaru niebezpiecznego - jeśli procesor lokalny jest zamontowany w obszarze niebezpiecznym. 22 Micro Motion Model 1700 i 2700
27 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego Przekrój przewodu musi być odpowiedni dla długości kabla pomiędzy procesorem lokalnym a przetwornikiem. Tabela 3-1: Przekrój przewodu Przekrój przewodu VDC 22 WG (0,35 mm 2 ) VDC 20 WG (0,5 mm 2 ) VDC 18 WG (0,8 mm 2 ) RS WG (0,35 mm 2 ) lub większy Maksymalna długość kabla 90 metrów (300 stóp) 150 metrów (500 stóp) 300 metrów (1000 stóp) 300 metrów (1000 stóp) 3.3 Połączenie przetwornika z czujnikiem 1. Podłączyć kabel do procesora lokalnego zamontowanego w czujniku w sposób opisany w dokumentacji technicznej czujnika. 2. Poprowadzić przewody od czujnika przez przepust kablowy w przetworniku. 3. Podłączyć przewody do odpowiednich zacisków łącznika. Porada by ułatwić podłączanie przewodów, można rozłączyć łącznik. Należy jednak później pamiętać o mocnym podłączeniu łącznika i dokręceniu śrub łącznika, tak aby nie mógł się on przypadkowo poluzować. Ilustracja 3-7: Ścieżka połączenia dla przetworników z obudową aluminiową C VDC+ VDC RS-485 RS-485. Kabel 4-żyłowy. Przepust przetwornika C. Łącznik Instrukcja instalacji 23
28 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego Ilustracja 3-8: Ścieżka połączenia dla przetworników z obudową ze stali nierdzewnej C VDC+ VDC RS-485 RS-485. Kabel 4-żyłowy. Przepust przetwornika C. Łącznik 3.4 Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Interfejs użytkownika na module układu elektronicznego przetwornika można obracać o 90 lub 180 od położenia wyjściowego. 24 Micro Motion Model 1700 i 2700
29 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego Ilustracja 3-9: Elementy wyświetlacza C D G E F. Obudowa przetwornika. Osłona wewnętrzna C. Moduł wyświetlacza D. Śruby wyświetlacza E. Obejma blokująca F. Śruba mocująca G. Pokrywa wyświetlacza Procedura 1. Odłączyć zasilanie urządzenia. 2. Odkręcić śrubę i zdjąć obejmę blokującą pokrywę. 3. Zdjąć pokrywę wyświetlacza, odkręcając ją w kierunku przeciwnym do ruchu wskazówek zegara. 4. Ostrożnie odkręcić (i wyjąć w razie potrzeby) śruby uwięzione mocujące moduł wyświetlacza. 5. Ostrożnie wyciągnąć moduł wyświetlacza z obudowy do całkowitego rozłączenia łącznika. Uwaga Jeśli razem z modułem wyświetlacza z zespołu płytek wysuną się także styki wyświetlacza, należy wyjąć styki i zamontować je ponownie. 6. Obrócić wyświetlacz do żądanej pozycji. 7. Ostrożnie wsunąć moduł wyświetlacza zwracając szczególną uwagę, aby styki złącza wyświetlacza weszły w gniazdo w osłonie wewnętrznej. 8. Jeśli wyjęto śruby mocujące wyświetlacz, to włożyć je w otwory w osłonie wewnętrznej i dokręcić. 9. Założyć pokrywę wyświetlacza na obudowę główną. 10. Dokręcić pokrywę wyświetlacza w kierunku zgodnym z ruchem wskazówek zegara. 11. Założyć obejmę blokującą pokrywę i dokręcić śrubę. 12. Włączyć zasilanie przetwornika. Instrukcja instalacji 25
30 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego 3.5 Uziemienie elementów miernika W przypadku instalacji zdalnych przy użyciu kabla 4-żyłowego, przetwornik i czujnik należy uziemić osobno. Pre-wyposażenie UWG! Nieprawidłowe uziemienie może być przyczyną błędów pomiarowych lub uszkodzenia przepływomierza. Uwaga W przypadku instalacji w obszarze zagrożonym wybuchem w Europie należy stosować się do norm EN lub norm krajowych. Jeśli nie obowiązują normy krajowe, podczas uziemiania postępować zgodnie z poniższymi zaleceniami: Używać przewodu miedzianego o rozmiarze 14 WG (2,5 mm 2 ) lub większego. Przewody uziemiające muszą być jak najkrótsze, o impedancji mniejszej niż 1 Ω. Podłączyć przewody uziemiające bezpośrednio do uziomu lub zgodnie z normami zakładowymi. Procedura 1. Uziemić czujnik zgodnie z instrukcjami zawartymi w dokumentacji czujnika. 2. Uziemić przetwornik zgodnie z właściwymi normami lokalnymi, wykorzystując wewnętrzną lub zewnętrzną śrubę uziemienia przetwornika. 26 Micro Motion Model 1700 i 2700
31 Montaż i okablowanie czujnika w przypadku instalacji zdalnych z wykorzystaniem kabla 4-żyłowego Ilustracja 3-10: Wewnętrzna śruba uziemienia przetwornika Ilustracja 3-11: Zewnętrzna śruba uziemienia przetwornika Instrukcja instalacji 27
32 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego 4 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Zagadnienia opisane w tym rozdziale: Opcje montażu Przygotowywanie kabla 9-żyłowego Połączenie przetwornika z czujnikiem za pomocą kabla z osłoną plastikową Połączenie przetwornika z czujnikiem za pomocą kabla ekranowanego lub zbrojonego Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Uziemienie elementów miernika 4.1 Opcje montażu Są dwie opcje montażu przetwornika: Montaż przetwornika na ścianie lub płaskiej powierzchni. Montaż przetwornika na wsporniku Montaż przetwornika na ścianie Pre-wyposażenie Firma Micro Motion zaleca wykorzystanie elementów mocujących 5/16-18 (8 mm 1,25), które są w stanie wytrzymać obciążenia występujące w środowisku roboczym. W ramach standardowego zakresu dostawy Micro Motion nie dostarcza śrub ani nakrętek (opcjonalnie można zamówić śruby i nakrętki ogólnego zastosowania). Upewnić się, że powierzchnia jest płaska, sztywna, nie podlega drganiom ani przemieszczeniom. Upewnić się, że dostępne są potrzebne narzędzia oraz zestaw montażowy dostarczany wraz z przetwornikiem. Procedura 1. Jeśli konieczne, to zmienić ustawienie przetwornika na wsporniku montażowym. a. Poluzować każdą z czterech śrub (4 mm). b. Obrócić obejmę tak, by przetwornik znalazł się w żądanej pozycji. c. Dokręcić śruby z łbem walcowym z gniazdem momentem od 3 do 4 N-m (od 30 do 38 cal-funt). 28 Micro Motion Model 1700 i 2700
33 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Ilustracja 4-1: Komponenty przetwornika montowanego zdalnie przy użyciu kabla 9-żyłowego C. Przetwornik. Śruby mocujące C. Wspornik montażowy 2. Zamocować obejmę montażową do ściany Montaż przetwornika na słupku montażowym Pre-wyposażenie W przypadku rury dwucalowej użyć dwóch śrub w kształcie litery U (5/16 cala) oraz czterech pasujących nakrętek, które są w stanie wytrzymać obciążenia występujące w środowisku roboczym. Micro Motion nie dostarcza śrub w kształcie litery U ani nakrętek (opcjonalnie można zamówić odpowiednie śruby i nakrętki). Upewnić się, że wspornik montażowy wystaje na co najmniej 12 cali (305 mm) ze sztywnej podstawy, a jego średnica nie przekracza 2 cali (50,8 mm). Procedura 1. Jeśli konieczne, to zmienić ustawienie przetwornika na wsporniku montażowym. a. Poluzować każdą z czterech śrub (4 mm). b. Obrócić obejmę tak, by przetwornik znalazł się w żądanej pozycji. c. Dokręcić śruby z łbem walcowym z gniazdem momentem od 3 do 4 N-m (od 30 do 38 cal-funt). Instrukcja instalacji 29
34 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Ilustracja 4-2: Komponenty przetwornika montowanego zdalnie przy użyciu kabla 9-żyłowego C. Przetwornik. Śruby mocujące C. Wspornik montażowy 2. Przymocować obejmę montażową do słupka. 4.2 Przygotowywanie kabla 9-żyłowego Micro Motion dostępne są trzy typy kabli 9-żyłowych: w osłonie z tworzywa sztucznego, ekranowany i zbrojony. Sposób przygotowania kabla zależy od typu kabla. Przygotować kabel zgodnie z procedurą odpowiednią dla danego typu kabla. 30 Micro Motion Model 1700 i 2700
35 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Ilustracja 4-3: Przygotowanie kabla z osłoną plastikową Przygotować kabel z osłoną przy czujniku Przygotować kabel z osłoną przy przetworniku 1. Zdjąć 115 mm osłony kabla. 2. Usunąć przezroczystą folię oraz wypełniacz. 3. Zdjąć folię nawiniętą na izolowane przewody i oddzielić je. 1. Zdjąć 100 mm osłony kabla. 2. Usunąć przezroczystą folię oraz wypełniacz. 3. Zdjąć folię nawiniętą na izolowane przewody i oddzielić je. Przyciąć osłonę kabla Przyciąć osłonę kabla 4. Zidentyfikować przewody odprowadzające w kablu. Przyciąć każdy przewód odprowadzający tak blisko osłony kabla, jak to możliwe. Przycięte przewody odprowadzające 5. Nałożyć rurkę 40 mm osłony termokurczliwej na przewody i osłonę kabla. Rurka musi całkowicie zakryć przycięte końce przewodów odprowadzających. 4. Zidentyfikować przewody odprowadzające w kablu i połączyć je. Drugie końce przewodów ułożyć na zewnętrznej stronie kabla. Skręcić przewody odprowadzające ze sobą. 5. Nałożyć rurkę 75 mm osłony termokurczliwej na przewody odprowadzające. Rurkę docisnąć tak blisko osłony kabla, jak to możliwe. 6. Nałożyć rurkę 40 mm osłony termokurczliwej na osłonę kabla. Rurka powinna całkowicie zakryć wszystkie fragmenty przewodów odprowadzających, które są widoczne obok osłony kabla. Osłona termokurczliwa Osłona termokurczliwa nałożona na osłonę kabla Osłona termokurczliwa nałożona na przewody odprowadzające 6. Ogrzać osłonę w celu jej obkurczenia. Zalecana temperatura wynosi 121 C (121 F). 7. Poczekać na ostygnięcie kabla. Następnie zdjąć 5 mm izolacji z każdego przewodu. 7. Ogrzać osłonę w celu jej obkurczenia. Zalecana temperatura wynosi 121 C (121 F). 8. Poczekać na ostygnięcie kabla. Następnie zdjąć 5 mm izolacji z każdego przewodu. Instrukcja instalacji 31
36 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Ilustracja 4-4: Przygotowanie kabla ekranowanego lub zbrojonego Przygotować kabel ekranowany lub zbrojony przy czujniku Przygotować kabel ekranowany lub zbrojony przy przetworniku 1. Zdjąć 175 mm zewnętrznej osłony kabla bez przycinania ekranu. 2. Zdjąć 165 mm ekranu z oplotem tak, aby pozostawić widoczny 10 mm fragment ekranu. 3. Zdjąć ekran folii między ekranem z oplotem i wewnętrzną osłoną. 4. Zdjąć 115 mm wewnętrznej osłony. 1. Zdjąć 225 mm osłony z kabla bez przycinania ekranu. 2. Zdjąć 215 mm ekranu z oplotem tak, aby pozostawić widoczny 10 mm fragment ekranu. 3. Zdjąć ekran folii między ekranem z oplotem i wewnętrzną osłoną. 4. Zdjąć 100 mm wewnętrznej osłony. Przyciąć zewnętrzną osłonę Przyciąć ekran z oplotem Przyciąć zewnętrzną osłonę Przyciąć ekran z oplotem Przyciąć wewnętrzną osłonę Przyciąć wewnętrzną osłonę 5. Usunąć przezroczystą folię oraz wypełniacz. 6. Zdjąć folię nawiniętą na izolowane przewody i oddzielić je. 7. Zidentyfikować przewody odprowadzające w kablu. Przyciąć każdy przewód odprowadzający tak blisko osłony kabla, jak to możliwe. Przycięte przewody odprowadzające 8. Nałożyć rurkę 40 mm osłony termokurczliwej na osłonę kabla. Rurka musi całkowicie zakryć przycięte końce przewodów odprowadzających. 5. Usunąć przezroczystą folię oraz wypełniacz. 6. Zdjąć folię nawiniętą na izolowane przewody i oddzielić je. 7. Zidentyfikować przewody odprowadzające w kablu i połączyć je. Drugie końce przewodów ułożyć na zewnętrznej stronie kabla. Skręcić przewody odprowadzające ze sobą. 8. Nałożyć rurkę 75 mm osłony termokurczliwej na przewody odprowadzające. Rurkę docisnąć tak blisko wewnętrznej osłony, jak to możliwe. 9. Nałożyć rurkę 40 mm osłony termokurczliwej na osłonę kabla. Rurka powinna całkowicie zakryć wszystkie fragmenty przewodów odprowadzających, które są widoczne obok osłony kabla. Osłona termokurczliwa Osłona termokurczliwa nałożona na osłonę kabla Osłona termokurczliwa nałożona na przewody odprowadzające 9. Ogrzać osłonę w celu jej obkurczenia. Zalecana temperatura wynosi 121 C (121 F). 10. Ogrzać osłonę w celu jej obkurczenia. Zalecana temperatura wynosi 121 C (121 F). 10.Poczekać na ostygnięcie kabla. Następnie zdjąć 5 mm izolacji z każdego przewodu. 11.Poczekać na ostygnięcie kabla. Następnie zdjąć 5 mm izolacji z każdego przewodu. 32 Micro Motion Model 1700 i 2700
37 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Typy kabli 9-żyłowych Mico Motion i ich użycie Typy kabli Micro Motion dostępne są trzy typu kabli 9-żyłowych: w osłonie plastikowej, ekranowany i zbrojony. Typy kabli różnią się w następujący sposób: Kabel zbrojony zapewnia ochronę mechaniczną przewodów. Kable w osłonie plastikowej mają mniejszy promień zgięcia od kabli ekranowanych i zbrojonych. Jeśli konieczna jest zgodność z normami TEX, różne typy kabli mają odmienne wymogi związane z instalacją. Typy kabli w osłonie plastikowej Kable wszystkich typów można zamawiać w osłonach PVC lub teflonowych osłonach FEP. Teflonowe osłony FEP są wymagane do następujących typów instalacji: wszystkie instalacje, w których występuje czujnik serii T; wszystkie instalacje, w których długość kabla jest równa lub przekracza 75 m, przepływ nominalny jest mniejszy niż 20%, a zmiany temperatury otoczenia większe niż +20 C (+68 F). Tabela 4-1: Materiał osłony kablowej i zakresy temperatur Temperatura obsługi Temperatura pracy Materiał osłony kabla Dolna granica Górna granica Dolna granica Górna granica PVC -20 C (-4 F) 90 C (194 F) -40 C (-40 F) 105 C (221 F) Teflon FEP -40 C (-40 F) 90 C (194 F) -60 C (-76 F) 150 C (302 F) Promień zgięcia kabla Tabela 4-2: Promień zgięcia kabla w osłonie plastikowej Materiał osłony kabla Zewnętrzna średnica Minimalny promień zgięcia Stan statyczny (bez obciążenia) Z obciążeniem dynamicznym PVC 10 mm (0,415 cala) 80 mm (3 i 1/8 cala) 159 mm (6 i 1/4 cala) Teflon FEP 9 mm (0,340 cala) 67 mm (2 i 5/8 cala) 131 mm (5 i 1/8 cala) Tabela 4-3: Promień zgięcia kabla ekranowanego Materiał osłony kabla Zewnętrzna średnica Minimalny promień zgięcia Stan statyczny (bez obciążenia) Z obciążeniem dynamicznym PVC 14 mm (0,2 cala) 108 mm (4 i 1/4 cala) 216 mm (8 i 1/2 cala) Teflon FEP 11 mm (0,425 cala) 83 mm (3 i 1/4 cala) 162 mm (6 i 3/8 cala) Instrukcja instalacji 33
38 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Tabela 4-4: Promień zgięcia kabla zbrojonego Materiał osłony kabla Zewnętrzna średnica Minimalny promień zgięcia Stan statyczny (bez obciążenia) Z obciążeniem dynamicznym PVC 14 mm (0,525 cala) 108 mm (4 i 1/4 cala) 216 mm (8 i 1/2 cala) Teflon FEP 9 mm (0,340 cala) 83 mm (3 i 1/4 cala) 162 mm (6 i 3/8 cala) Rysunki kabli Ilustracja 4-5: Przekrój przez kabel w osłonie plastikowej (4) C (4) D (5). Zewnętrzna osłona. Żyła uziemiająca (w sumie 4) C. Osłona z folii (w sumie 4) D. Materiał wypełniający (w sumie 5) Ilustracja 4-6: Przekrój przez kabel w ekranowany C (1) D E (4) G (5). Zewnętrzna osłona. Ocynkowana osłona z plecionych drutów miedzianych C. Osłona z folii (w sumie 1) D. Wewnętrzna osłona E. Żyła uziemiająca (w sumie 4) F. Osłona z folii (w sumie 4) G. Materiał wypełniający (w sumie 5) F (4) 34 Micro Motion Model 1700 i 2700
39 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Ilustracja 4-7: Przekrój przez kabel zbrojony C (1) D E (4) G (5). Zewnętrzna osłona. Osłona z plecionych drutów ze stali nierdzewnej C. Osłona z folii (w sumie 1) D. Wewnętrzna osłona E. Żyła uziemiająca (w sumie 4) F. Osłona z folii (w sumie 4) G. Materiał wypełniający (w sumie 5) F (4) 4.3 Połączenie przetwornika z czujnikiem za pomocą kabla z osłoną plastikową Pre-wyposażenie W przypadku instalacji TEX kabel z osłoną plastikową należy instalować w dostarczonym przez użytkownika szczelnym, metalowym przepuście zapewniającym 360 ekranowanie obciążenia końcowego zamkniętego kabla. UWG! Okablowanie czujnika jest iskrobezpieczne. by okablowanie czujnika było iskrobezpieczne, należy je zawsze umieszczać z dala od okablowania zasilania oraz okablowania wyjściowego. UWG! Kabel trzymać z dala od urządzeń takich jak transformatory czy silniki oraz od linii zasilających emitujących silne pole magnetyczne. Nieprawidłowy montaż kabla, dławika kablowego lub osłony kabla może być przyczyną błędów pomiarowych lub awarii przepływomierza. UWG! Nieprawidłowe uszczelnienie obudowy może narazić układy elektroniczne na działanie wilgoci, co może spowodować błędy pomiarów lub awarię przepływomierza. W razie potrzeby na osłonach kablowych i kablach wykonać pętle okapowe. Sprawdzić i nasmarować wszystkie uszczelki i pierścienie uszczelniające. Dokładnie zamknąć oraz dokręcić wszystkie pokrywy obudowy i przepusty kablowe. Instrukcja instalacji 35
40 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Procedura 1. Przeprowadzić kabel przez przepust. Nie umieszczać kabla 9-żyłowego i kabla zasilającego w tym samym przepuście. 2. by złącza przepustu nie zatarły się w gwintach na wylotach przepustu, nałożyć na gwinty przewodzący środek przeciwzacierający lub owinąć je taśmą teflonową PTFE (dwie lub trzy warstwy). Taśmę nawijać w kierunku przeciwnym do kierunku, w jakim gwinty męskie będą się obracać podczas zakładania na żeński wylot przepustu. 3. Zdjąć osłonę skrzynki przyłączeniowej i pokrywę procesora lokalnego. 4. Po stronie czujnika i przetwornika wykonać następujące czynności: a. Połączyć męskie złącze przepustu i uszczelnienie wodoodporne z wylotem przepustu na kabel 9-żyłowy. b. Przeprowadzić kabel przez wylot przepustu na kabel 9-żyłowy. c. Wsunąć przycięte końcówki poszczególnych przewodów do odpowiadających im kolorem zacisków po stronie czujnika i przetwornika (patrz Tabela 4-5). Odizolowane przewody nie mogą pozostać widoczne. Uwaga W przypadku czujników ELITE oraz z serii H, T i niektórych czujników serii F dopasować przewody do zacisków na podstawie kolorów objaśnionych na wewnętrznej stronie pokrywy skrzynki przyłączeniowej czujnika. Tabela 4-5: Przeznaczenie zacisków czujnika i przetwornika Kolor przewodu Zacisk czujnika Zacisk przetwornika Funkcja Czarny rak połączenia 0 Przewody odprowadzające rązowy 1 1 Sterowanie + Czerwony 2 2 Sterowanie Pomarańczowy 3 3 Temperatura Żółty 4 4 Temperatura zwrotny Zielony 5 5 Lewy zrzut + Niebieski 6 6 Prawy zrzut + Fioletowy 7 7 Temperatura + Szary 8 8 Prawy zrzut iały 9 9 Lewy zrzut d. Dokręcić śruby mocujące przewód. e. Sprawdzić stan techniczny uszczelek, pokryć smarem wszystkie pierścienie uszczelniające, a następnie wymienić pokrywy skrzynki przyłączeniowej i przetwornika i dokręcić w razie potrzeby wszystkie śruby. 36 Micro Motion Model 1700 i 2700
41 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Zaciski czujnika i przetwornika Ilustracja 4-8: Wszystkie czujniki serii ELITE, H-Series oraz T-Series oraz zaciski czujników w wersji 2005 lub nowszej F-Series F E D G H I C. Fioletowy. Żółty C. Pomarańczowy D. rązowy E. iały F. Zielony G. Czerwony H. Szary I. Niebieski Ilustracja 4-9: Wszystkie zaciski czujników model D oraz DL oraz zaciski czujników w wersji starszej niż 2005 F-Series Instrukcja instalacji 37
42 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Ilustracja 4-10: Zaciski czujników model DT (dostarczona przez użytkownika metalowa skrzynka połączeniowa ze skrzynką zacisków) Masa Ilustracja 4-11: Zaciski przetwornika J C I H G F E D. rązowy. Fioletowy C. Żółty D. Pomarańczowy E. Szary F. Niebieski G. iały H. Zielony I. Czerwony J. Śruba uziemienia (czarna) 4.4 Połączenie przetwornika z czujnikiem za pomocą kabla ekranowanego lub zbrojonego Pre-wyposażenie W przypadku instalacji TEX kabel ekranowany lub zbrojony instalować z dławikami kablowymi montowanymi po stronie czujnika i przetwornika. Dławiki kablowe zgodne z wymogami TEX można zakupić w firmie Micro Motion. Nie używać dławików kablowych innych firm. 38 Micro Motion Model 1700 i 2700
43 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego UWG! Kabel trzymać z dala od urządzeń takich jak transformatory czy silniki oraz od linii zasilających emitujących silne pole magnetyczne. Nieprawidłowy montaż kabla, dławika kablowego lub osłony kabla może być przyczyną błędów pomiarowych lub awarii przepływomierza. UWG! Zamontować dławiki kablowe przy przepuście do kabla 9-żyłowego w obudowie przetwornika i skrzynki przyłączeniowej czujnika. Upewnić się, że żyły uziemiające i ekranowanie kabla nie stykają się ze skrzynką przyłączeniową ani obudową przetwornika. Nieprawidłowy montaż kabla lub dławików kablowych może być przyczyną błędów pomiarowych lub awarii przepływomierza. UWG! Nieprawidłowe uszczelnienie obudowy może narazić układy elektroniczne na działanie wilgoci, co może spowodować błędy pomiarów lub awarię przepływomierza. W razie potrzeby na osłonach kablowych i kablach wykonać pętle okapowe. Sprawdzić i nasmarować wszystkie uszczelki i pierścienie uszczelniające. Dokładnie zamknąć oraz dokręcić wszystkie pokrywy obudowy i przepusty kablowe. Procedura 1. Zidentyfikować elementy dławika kablowego i kabla (patrz Ilustracja 4-12). Ilustracja 4-12: Dławik kablowy i kabel (powiększenie) C D E F. Kabel. Nakrętka uszczelniająca C. Nakrętka dociskowa D. Mosiężny pierścień dociskowy E. Ekran z oplotem F. Kabel G. Taśma lub osłona termokurczliwa H. Gniazdo zaciskowe (pokazane jako połączone ze złączem wkrętnym) I. Złącze wkrętne G H I 2. Odkręcić złącze wkrętne od nakrętki dociskowej. 3. Nakręcić złącze wkrętne na wylot przepustu kabla 9-żyłowego. Dokręcić ręcznie o jeden obrót po wyczuciu oporu. 4. Nasunąć na kabel pierścień dociskowy, nakrętkę dociskową i nakrętkę uszczelniającą. Upewnić się, że pierścień dociskowy jest ustawiony tak, aby zwężka prawidłowo stykała się ze stożkowym zakończeniem złącza wkrętnego. 5. Przeprowadzić końcówkę kabla przez złącze wkrętne tak, aby ekran z oplotem przesuwał się na stożkowym zakończeniu złącza wkrętnego. Instrukcja instalacji 39
44 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego 6. Nasunąć pierścień dociskowy na ekran z oplotem. 7. Nakręcić pierścień dociskowy na złącze wkrętne. Dokręcić ręcznie nakrętkę uszczelniającą i nakrętkę dociskową, aby się upewnić, że pierścień dociskowy prawidłowo mocuje ekran z oplotem. 8. Użyć klucza 25 mm, aby dokręcić nakrętkę uszczelniającą i nakrętkę dociskową momentem Nm. Kompletny zespół dławika kablowego przedstawiono na rysunku Ilustracja Ilustracja 4-13: Przekrój dławika kablowego założonego na kablu C G E D F. Kabel. Nakrętka uszczelniająca C. Uszczelnienie D. Nakrętka dociskowa E. Ekran z oplotem F. Mosiężny pierścień dociskowy G. Złącze wkrętne 9. Zdjąć osłonę skrzynki przyłączeniowej i pokrywę procesora lokalnego. 10. Po stronie czujnika i przetwornika połączyć kabel zgodnie z następującą procedurą: a. Wsunąć przycięte końcówki poszczególnych przewodów do odpowiadających im kolorem zacisków po stronie czujnika i przetwornika (patrz Tabela 4-6). Odizolowane przewody nie mogą pozostać widoczne. Uwaga W przypadku czujników ELITE oraz z serii H, T i niektórych czujników serii F dopasować przewody do zacisków na podstawie kolorów objaśnionych na wewnętrznej stronie pokrywy skrzynki przyłączeniowej czujnika. Tabela 4-6: Przeznaczenie zacisków czujnika i przetwornika Kolor przewodu Zacisk czujnika Zacisk przetwornika Funkcja Czarny rak połączenia 0 Przewody odprowadzające rązowy 1 1 Sterowanie + Czerwony 2 2 Sterowanie Pomarańczowy 3 3 Temperatura Żółty 4 4 Temperatura zwrotny 40 Micro Motion Model 1700 i 2700
45 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Tabela 4-6: Przeznaczenie zacisków czujnika i przetwornika (ciąg dalszy) Kolor przewodu Zacisk czujnika Zacisk przetwornika Funkcja Zielony 5 5 Lewy zrzut + Niebieski 6 6 Prawy zrzut + Fioletowy 7 7 Temperatura + Szary 8 8 Prawy zrzut iały 9 9 Lewy zrzut b. Dokręcić śruby mocujące przewody. c. Sprawdzić stan techniczny uszczelek, pokryć smarem wszystkie pierścienie uszczelniające, a następnie wymienić pokrywy skrzynki przyłączeniowej i przetwornika i dokręcić w razie potrzeby wszystkie śruby Zaciski czujnika i przetwornika Ilustracja 4-14: Wszystkie czujniki serii ELITE, H-Series oraz T-Series oraz zaciski czujników w wersji 2005 lub nowszej F-Series F E D G H I C. Fioletowy. Żółty C. Pomarańczowy D. rązowy E. iały F. Zielony G. Czerwony H. Szary I. Niebieski Instrukcja instalacji 41
46 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Ilustracja 4-15: Wszystkie zaciski czujników model D oraz DL oraz zaciski czujników w wersji starszej niż 2005 F-Series Ilustracja 4-16: Zaciski czujników model DT (dostarczona przez użytkownika metalowa skrzynka połączeniowa ze skrzynką zacisków) Masa 42 Micro Motion Model 1700 i 2700
47 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Ilustracja 4-17: Zaciski przetwornika J C I H G F E D. rązowy. Fioletowy C. Żółty D. Pomarańczowy E. Szary F. Niebieski G. iały H. Zielony I. Czerwony J. Śruba uziemienia (czarna) 4.5 Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Interfejs użytkownika na module układu elektronicznego przetwornika można obracać o 90 lub 180 od położenia wyjściowego. Instrukcja instalacji 43
48 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Ilustracja 4-18: Elementy wyświetlacza C D G E F. Obudowa przetwornika. Osłona wewnętrzna C. Moduł wyświetlacza D. Śruby wyświetlacza E. Obejma blokująca F. Śruba mocująca G. Pokrywa wyświetlacza Procedura 1. Odłączyć zasilanie urządzenia. 2. Odkręcić śrubę i zdjąć obejmę blokującą pokrywę. 3. Zdjąć pokrywę wyświetlacza, odkręcając ją w kierunku przeciwnym do ruchu wskazówek zegara. 4. Ostrożnie odkręcić (i wyjąć w razie potrzeby) śruby uwięzione mocujące moduł wyświetlacza. 5. Ostrożnie wyciągnąć moduł wyświetlacza z obudowy do całkowitego rozłączenia łącznika. Uwaga Jeśli razem z modułem wyświetlacza z zespołu płytek wysuną się także styki wyświetlacza, należy wyjąć styki i zamontować je ponownie. 6. Obrócić wyświetlacz do żądanej pozycji. 7. Ostrożnie wsunąć moduł wyświetlacza zwracając szczególną uwagę, aby styki złącza wyświetlacza weszły w gniazdo w osłonie wewnętrznej. 8. Jeśli wyjęto śruby mocujące wyświetlacz, to włożyć je w otwory w osłonie wewnętrznej i dokręcić. 9. Założyć pokrywę wyświetlacza na obudowę główną. 10. Dokręcić pokrywę wyświetlacza w kierunku zgodnym z ruchem wskazówek zegara. 11. Założyć obejmę blokującą pokrywę i dokręcić śrubę. 12. Włączyć zasilanie przetwornika. 44 Micro Motion Model 1700 i 2700
49 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego 4.6 Uziemienie elementów miernika W przypadku instalacji zdalnych przy użyciu kabla 9-żyłowego, zespół przetwornika/ procesora lokalnego i czujnik należy uziemić osobno. Pre-wyposażenie UWG! Nieprawidłowe uziemienie może być przyczyną błędów pomiarowych lub uszkodzenia przepływomierza. Uwaga W przypadku instalacji w obszarze zagrożonym wybuchem w Europie należy stosować się do norm EN lub norm krajowych. Jeśli nie obowiązują normy krajowe, podczas uziemiania postępować zgodnie z poniższymi zaleceniami: Używać przewodu miedzianego o rozmiarze 14 WG (2,5 mm 2 ) lub większego. Przewody uziemiające muszą być jak najkrótsze, o impedancji mniejszej niż 1 Ω. Podłączyć przewody uziemiające bezpośrednio do uziomu lub zgodnie z normami zakładowymi. Procedura 1. Uziemić czujnik zgodnie z instrukcjami zawartymi w dokumentacji czujnika. 2. Uziemić zespół przetwornika/procesora lokalnego zgodnie z właściwymi normami lokalnymi, wykorzystując wewnętrzną śrubę uziemienia przetwornika lub zewnętrzną śrubę uziemienia przetwornika. Instrukcja instalacji 45
50 Montaż i okablowanie czujnika do zdalnych instalacji z wykorzystaniem kabla 9-żyłowego Ilustracja 4-19: Wewnętrzna śruba uziemienia przetwornika Ilustracja 4-20: Zewnętrzna śruba uziemienia przetwornika 46 Micro Motion Model 1700 i 2700
51 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem 5 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Zagadnienia opisane w tym rozdziale: Opcje montażu Montaż zdalnego procesora lokalnego Przygotowywanie kabla 4-żyłowego Połączenie przetwornika ze zdalnym procesorem lokalnym Przygotowywanie kabla 9-żyłowego Połączenie zdalnego procesora lokalnego z czujnikiem za pomocą kabla z osłoną z tworzywa sztucznego Połączenie zdalnego procesora lokalnego z czujnikiem za pomocą kabla ekranowanego lub zbrojonego Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Uziemienie elementów miernika 5.1 Opcje montażu Są dwie opcje montażu przetwornika: Montaż przetwornika na ścianie lub płaskiej powierzchni. Montaż przetwornika na wsporniku Montaż przetwornika na ścianie Pre-wyposażenie Firma Micro Motion zaleca wykorzystanie elementów mocujących 5/16-18 (8 mm 1,25), które są w stanie wytrzymać obciążenia występujące w środowisku roboczym. W ramach standardowego zakresu dostawy Micro Motion nie dostarcza śrub ani nakrętek (opcjonalnie można zamówić śruby i nakrętki ogólnego zastosowania). Upewnić się, że powierzchnia jest płaska, sztywna, nie podlega drganiom ani przemieszczeniom. Upewnić się, że dostępne są potrzebne narzędzia oraz zestaw montażowy dostarczany wraz z przetwornikiem. Procedura 1. Jeśli konieczne, to zmienić ustawienie przetwornika na wsporniku montażowym. Instrukcja instalacji 47
52 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem a. Zdjąć pokrywę z obudowy skrzynki przyłączeniowej. b. Poluzować każdą z czterech śrub (4 mm). c. Obrócić obejmę tak, by przetwornik znalazł się w żądanej pozycji. d. Dokręcić śruby z łbem walcowym z gniazdem momentem od 3 do 4 N-m (od 30 do 38 cal-funt). e. Założyć pokrywę. Ilustracja 5-1: Komponenty przetwornika montowanego zdalnie przy użyciu kabla 4-żyłowego (obudowa aluminiowa) C D. Przetwornik. Wspornik montażowy C. Śruby mocujące D. Pokrywa 48 Micro Motion Model 1700 i 2700
53 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Ilustracja 5-2: Komponenty przetwornika montowanego zdalnie przy użyciu kabla 4-żyłowego (obudowa ze stali nierdzewnej) C D. Przetwornik. Wspornik montażowy C. Śruby mocujące D. Pokrywa 2. Zamocować obejmę montażową do ściany Montaż przetwornika na słupku montażowym Pre-wyposażenie W przypadku rury dwucalowej użyć dwóch śrub w kształcie litery U (5/16 cala) oraz czterech pasujących nakrętek, które są w stanie wytrzymać obciążenia występujące w środowisku roboczym. Micro Motion nie dostarcza śrub w kształcie litery U ani nakrętek (opcjonalnie można zamówić odpowiednie śruby i nakrętki). Upewnić się, że wspornik montażowy wystaje na co najmniej 12 cali (305 mm) ze sztywnej podstawy, a jego średnica nie przekracza 2 cali (50,8 mm). Procedura 1. Jeśli konieczne, to zmienić ustawienie przetwornika na wsporniku montażowym. a. Zdjąć pokrywę z obudowy skrzynki przyłączeniowej. Instrukcja instalacji 49
54 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem b. Poluzować każdą z czterech śrub (4 mm). c. Obrócić obejmę tak, by przetwornik znalazł się w żądanej pozycji. d. Dokręcić śruby z łbem walcowym z gniazdem momentem od 3 do 4 N-m (od 30 do 38 cal-funt). e. Założyć pokrywę. Ilustracja 5-3: Komponenty przetwornika montowanego zdalnie przy użyciu kabla 4-żyłowego (obudowa aluminiowa) C D. Przetwornik. Wspornik montażowy C. Śruby mocujące D. Pokrywa 50 Micro Motion Model 1700 i 2700
55 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Ilustracja 5-4: Komponenty przetwornika montowanego zdalnie przy użyciu kabla 4-żyłowego (obudowa ze stali nierdzewnej) C D. Przetwornik. Wspornik montażowy C. Śruby mocujące D. Pokrywa 2. Przymocować obejmę montażową do słupka. 5.2 Montaż zdalnego procesora lokalnego Procedura ta jest wymagana tylko w przypadku instalacji zdalnego procesora lokalnego i zdalnego przetwornika. Pre-wyposażenie Montaż zdalnego procesora lokalnego na ścianie: Firma Micro Motion zaleca wykorzystanie elementów mocujących 5/16-18 (8 mm 1,25), które są w stanie wytrzymać obciążenia występujące w środowisku roboczym. W ramach standardowego zakresu dostawy Micro Motion nie dostarcza śrub ani nakrętek (opcjonalnie można zamówić śruby i nakrętki ogólnego zastosowania). Instrukcja instalacji 51
56 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Upewnić się, że powierzchnia jest płaska, sztywna, nie podlega drganiom ani przemieszczeniom. Upewnić się, że dostępne są potrzebne narzędzia oraz zestaw montażowy dostarczany wraz z przetwornikiem. Montaż zdalnego procesora lokalnego na słupku montażowym: W przypadku rury dwucalowej użyć dwóch śrub w kształcie litery U (5/16 cala) oraz czterech pasujących nakrętek, które są w stanie wytrzymać obciążenia występujące w środowisku roboczym. Micro Motion nie dostarcza śrub w kształcie litery U ani nakrętek (opcjonalnie można zamówić odpowiednie śruby i nakrętki). Upewnić się, że wspornik montażowy wystaje na co najmniej 12 cali (305 mm) ze sztywnej podstawy, a jego średnica nie przekracza 2 cali (50,8 mm). Procedura 1. W razie konieczności zmienić orientację obudowy procesora lokalnego na obejmie montażowej. a. Poluzować każdą z czterech śrub (4 mm). b. Obrócić obejmę tak, aby procesor lokalny ustawiony był w żądanym położeniu. c. Dokręcić śruby z łbem walcowym z gniazdem momentem od 3 do 4 N-m (od 30 do 38 cal-funt). Ilustracja 5-5: Elementy zdalnego procesora lokalnego. Wspornik montażowy. Śruby mocujące 2. Zamocować obejmę montażową do wspornika lub ściany. 5.3 Przygotowywanie kabla 4-żyłowego Ważne W przypadku dławików dostarczanych przez użytkownika: dławik musi zapewniać zakończenie przewodów uziemiających. Uwaga W przypadku montażu nieekranowanego kabla w ciągłej osłonie metalowej z zakończeniem ekranowanym 360º wystarczy przygotować kabel użytkownik nie musi wykonywać procedury ekranowania. 52 Micro Motion Model 1700 i 2700
57 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Ilustracja 5-6: Przygotowywanie kabla 4-żyłowego Zdjąć pokrywę obudowy procesora lokalnego Dławiki kablowe Rozkład przewodów Metalowy przepust Czujniki Micro Motion dławik kablowy Producent dławika Przeciągnąć przewody przez nakrętkę dławika oraz wkład zaciskowy. Nakrętka dławika obejma wkładka Dostarczony przez użytkownika dławik kablowy Przeciągnąć przewody przez dławik. Utnij przewody ciągłości wewnątrz tłumika. Doprowadzić przepust do czujnika Ułożyć kabel w kanale Gotowy (nie przeprowadzaj procedury ekranowania) NPT Typ dławika M20 1. Zdjąć 115 mm koszulki kabla. 2. Usunąć przezroczystą folię oraz wypełniacz. 3. Zdjąć prawie całą osłonę, pozostawiając 19 mm. 1. Zdjąć 108 mm koszulki kabla. 2. Usunąć przezroczystą folię oraz wypełniacz. 3. Zdjąć prawie całą osłonę, pozostawiając 12 mm. Dwukrotnie owinąć przewody odciągające wokół osłony, a następnie odciąć odstające kawałki. Przewody odciągające zawinięte wokół osłony Przejdź do procedury ekranowania Instrukcja instalacji 53
58 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Ilustracja 5-7: Ekranowanie kabla 4-żyłowego Z procedury przygotowawczej Pleciony (kabel opancerzony) Typ osłony przewodu Czujniki Micro Motion d³awik kablowy Folia (kabel ekranowany) Producent dławika Dostarczony przez użytkownika dławik kablowy NPT Typ dławika M20 Montaż osłony termokurczliwej 1. Nałożyć osłonę termokurczliwą na przewody odciągające.upewnić się, ze przewody są całkowicie zakryte. 2. Zastosuj gorące powietrze (250 F lub 120 C) w celu obkurczenia osłony. Należy zachować ostrożność, aby nie spalić przewodu. 3. Nasunąć wkładkę zaciskową tak, by krawędź wnętrza wkładki dotykała oplotu koszulki termokurczliwej. Ekranowana koszulka termokurczliwa Po ogrzaniu Przytnij na granicy 7 mm od koszulki termokurczliwej Przyc ięcie Przyciąć osłonę oraz przewody odciągające tak, by kończyły bieg w dławiku. Zamontować dławik 1. Obwinąć koszulkę lub zawinąć ją nad wkładem zaciskowym na długości 1/8 cala (3 mm) większej niż O-ring. 2. Zainstalować korpus dławika kablowego w przepuście obudowy procesora lokalnego. 3. Przełożyć przewody przez obudowę dławika, a następnie dokręcić nakrętkę dławika na jego obudowę. Złożyć dławik zgodnie z instrukcjami producenta. Odwinięta osłona Korpus dławika Gotowy Typy kabli 4-żyłowych i ich użycie Micro Motion oferuje dwa typy kabli 4-żyłowych: ekranowane i zbrojone. Oba kable zawierają żyły uziemiające. Kabel 4-żyłowy dostarczany przez Micro Motion składa się z jednej skrętki przewodów 18 WG (0,75 mm 2 ) (czerwony i czarny) do zasilania VDC i jednej skrętki przewodów 22 WG (0,35 mm 2 ) (biały i zielony) do komunikacji RS-485. Dostarczany przez użytkownika kabel 4-żyłowy musi spełniać następujące wymagania: Struktura skrętki dwużyłowej. Spełniać mające zastosowanie wymogi dotyczące obszaru niebezpiecznego - jeśli procesor lokalny jest zamontowany w obszarze niebezpiecznym. 54 Micro Motion Model 1700 i 2700
59 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Przekrój przewodu musi być odpowiedni dla długości kabla pomiędzy procesorem lokalnym a przetwornikiem. Tabela 5-1: Przekrój przewodu Przekrój przewodu VDC 22 WG (0,35 mm 2 ) VDC 20 WG (0,5 mm 2 ) VDC 18 WG (0,8 mm 2 ) RS WG (0,35 mm 2 ) lub większy Maksymalna długość kabla 90 metrów (300 stóp) 150 metrów (500 stóp) 300 metrów (1000 stóp) 300 metrów (1000 stóp) 5.4 Połączenie przetwornika ze zdalnym procesorem lokalnym 1. W przypadku instalacji dławika kablowego dostarczonego przez Micro Motion w obudowie procesora lokalnego należy zidentyfikować dławik kablowy do przepustu 4-żyłowego. Ilustracja 5-8: Identyfikacja dławika kablowego C. Dławik kablowy do przepustu 4-żyłowego. Dławik kablowy 3/4" 14 NPT do przepustu 9-żyłowego C. Dławiki kablowe 1/2" 14 NPT lub M20x1,5 stosowane z przetwornikiem 2. Podłączyć kabel do procesora lokalnego w sposób opisany w dokumentacji technicznej czujnika. 3. Poprowadzić przewody od zdalnego procesora lokalnego przez przepust. 4. Podłączyć przewody do odpowiednich zacisków łącznika. Instrukcja instalacji 55
60 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Porada by ułatwić podłączanie przewodów, można rozłączyć łącznik. Należy jednak później pamiętać o mocnym podłączeniu łącznika i dokręceniu śrub łącznika, tak aby nie mógł się on przypadkowo poluzować. Ilustracja 5-9: Ścieżka połączenia dla przetworników z obudową aluminiową C VDC+ VDC RS-485 RS-485. Kabel 4-żyłowy. Przepust przetwornika C. Łącznik Ilustracja 5-10: Ścieżka połączenia dla przetworników z obudową ze stali nierdzewnej C VDC+ VDC RS-485 RS-485. Kabel 4-żyłowy. Przepust przetwornika C. Łącznik 56 Micro Motion Model 1700 i 2700
61 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem 5.5 Przygotowywanie kabla 9-żyłowego Micro Motion dostępne są trzy typy kabli 9-żyłowych: w osłonie z tworzywa sztucznego, ekranowany i zbrojony. Sposób przygotowania kabla zależy od typu kabla. Przygotować kabel zgodnie z procedurą odpowiednią dla danego typu kabla. Ilustracja 5-11: Przygotowanie kabla z osłoną plastikową Przygotować kabel z osłoną przy czujniku Przygotować kabel z osłoną przy przetworniku 1. Zdjąć 115 mm osłony kabla. 2. Usunąć przezroczystą folię oraz wypełniacz. 3. Zdjąć folię nawiniętą na izolowane przewody i oddzielić je. 1. Zdjąć 100 mm osłony kabla. 2. Usunąć przezroczystą folię oraz wypełniacz. 3. Zdjąć folię nawiniętą na izolowane przewody i oddzielić je. Przyciąć osłonę kabla Przyciąć osłonę kabla 4. Zidentyfikować przewody odprowadzające w kablu. Przyciąć każdy przewód odprowadzający tak blisko osłony kabla, jak to możliwe. Przycięte przewody odprowadzające 5. Nałożyć rurkę 40 mm osłony termokurczliwej na przewody i osłonę kabla. Rurka musi całkowicie zakryć przycięte końce przewodów odprowadzających. 4. Zidentyfikować przewody odprowadzające w kablu i połączyć je. Drugie końce przewodów ułożyć na zewnętrznej stronie kabla. Skręcić przewody odprowadzające ze sobą. 5. Nałożyć rurkę 75 mm osłony termokurczliwej na przewody odprowadzające. Rurkę docisnąć tak blisko osłony kabla, jak to możliwe. 6. Nałożyć rurkę 40 mm osłony termokurczliwej na osłonę kabla. Rurka powinna całkowicie zakryć wszystkie fragmenty przewodów odprowadzających, które są widoczne obok osłony kabla. Osłona termokurczliwa Osłona termokurczliwa nałożona na osłonę kabla Osłona termokurczliwa nałożona na przewody odprowadzające 6. Ogrzać osłonę w celu jej obkurczenia. Zalecana temperatura wynosi 121 C (121 F). 7. Poczekać na ostygnięcie kabla. Następnie zdjąć 5 mm izolacji z każdego przewodu. 7. Ogrzać osłonę w celu jej obkurczenia. Zalecana temperatura wynosi 121 C (121 F). 8. Poczekać na ostygnięcie kabla. Następnie zdjąć 5 mm izolacji z każdego przewodu. Instrukcja instalacji 57
62 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Ilustracja 5-12: Przygotowanie kabla ekranowanego lub zbrojonego Przygotować kabel ekranowany lub zbrojony przy czujniku Przygotować kabel ekranowany lub zbrojony przy przetworniku 1. Zdjąć 175 mm zewnętrznej osłony kabla bez przycinania ekranu. 2. Zdjąć 165 mm ekranu z oplotem tak, aby pozostawić widoczny 10 mm fragment ekranu. 3. Zdjąć ekran folii między ekranem z oplotem i wewnętrzną osłoną. 4. Zdjąć 115 mm wewnętrznej osłony. 1. Zdjąć 225 mm osłony z kabla bez przycinania ekranu. 2. Zdjąć 215 mm ekranu z oplotem tak, aby pozostawić widoczny 10 mm fragment ekranu. 3. Zdjąć ekran folii między ekranem z oplotem i wewnętrzną osłoną. 4. Zdjąć 100 mm wewnętrznej osłony. Przyciąć zewnętrzną osłonę Przyciąć ekran z oplotem Przyciąć zewnętrzną osłonę Przyciąć ekran z oplotem Przyciąć wewnętrzną osłonę Przyciąć wewnętrzną osłonę 5. Usunąć przezroczystą folię oraz wypełniacz. 6. Zdjąć folię nawiniętą na izolowane przewody i oddzielić je. 7. Zidentyfikować przewody odprowadzające w kablu. Przyciąć każdy przewód odprowadzający tak blisko osłony kabla, jak to możliwe. Przycięte przewody odprowadzające 8. Nałożyć rurkę 40 mm osłony termokurczliwej na osłonę kabla. Rurka musi całkowicie zakryć przycięte końce przewodów odprowadzających. 5. Usunąć przezroczystą folię oraz wypełniacz. 6. Zdjąć folię nawiniętą na izolowane przewody i oddzielić je. 7. Zidentyfikować przewody odprowadzające w kablu i połączyć je. Drugie końce przewodów ułożyć na zewnętrznej stronie kabla. Skręcić przewody odprowadzające ze sobą. 8. Nałożyć rurkę 75 mm osłony termokurczliwej na przewody odprowadzające. Rurkę docisnąć tak blisko wewnętrznej osłony, jak to możliwe. 9. Nałożyć rurkę 40 mm osłony termokurczliwej na osłonę kabla. Rurka powinna całkowicie zakryć wszystkie fragmenty przewodów odprowadzających, które są widoczne obok osłony kabla. Osłona termokurczliwa Osłona termokurczliwa nałożona na osłonę kabla Osłona termokurczliwa nałożona na przewody odprowadzające 9. Ogrzać osłonę w celu jej obkurczenia. Zalecana temperatura wynosi 121 C (121 F). 10. Ogrzać osłonę w celu jej obkurczenia. Zalecana temperatura wynosi 121 C (121 F). 10.Poczekać na ostygnięcie kabla. Następnie zdjąć 5 mm izolacji z każdego przewodu. 11.Poczekać na ostygnięcie kabla. Następnie zdjąć 5 mm izolacji z każdego przewodu. 58 Micro Motion Model 1700 i 2700
63 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Typy kabli 9-żyłowych i ich użycie Typy kabli Micro Motion dostępne są trzy typu kabli 9-żyłowych: w osłonie plastikowej, ekranowany i zbrojony. Typy kabli różnią się w następujący sposób: Kabel zbrojony zapewnia ochronę mechaniczną przewodów. Kable w osłonie plastikowej mają mniejszy promień zgięcia od kabli ekranowanych i zbrojonych. Jeśli konieczna jest zgodność z normami TEX, różne typy kabli mają odmienne wymogi związane z instalacją. Typy kabli w osłonie plastikowej Kable wszystkich typów można zamawiać w osłonach PVC lub teflonowych osłonach FEP. Teflonowe osłony FEP są wymagane do następujących typów instalacji: wszystkie instalacje, w których występuje czujnik serii T; wszystkie instalacje, w których długość kabla jest równa lub przekracza 75 m, przepływ nominalny jest mniejszy niż 20%, a zmiany temperatury otoczenia większe niż +20 C (+68 F). Tabela 5-2: Materiał osłony kablowej i zakresy temperatur Temperatura obsługi Temperatura pracy Materiał osłony kabla Dolna granica Górna granica Dolna granica Górna granica PVC -20 C (-4 F) 90 C (194 F) -40 C (-40 F) 105 C (221 F) Teflon FEP -40 C (-40 F) 90 C (194 F) -60 C (-76 F) 150 C (302 F) Promień zgięcia kabla Tabela 5-3: Promień zgięcia kabla w osłonie plastikowej Materiał osłony kabla Zewnętrzna średnica Minimalny promień zgięcia Stan statyczny (bez obciążenia) Z obciążeniem dynamicznym PVC 10 mm (0,415 cala) 80 mm (3 i 1/8 cala) 159 mm (6 i 1/4 cala) Teflon FEP 9 mm (0,340 cala) 67 mm (2 i 5/8 cala) 131 mm (5 i 1/8 cala) Tabela 5-4: Promień zgięcia kabla ekranowanego Materiał osłony kabla Zewnętrzna średnica Minimalny promień zgięcia Stan statyczny (bez obciążenia) Z obciążeniem dynamicznym PVC 14 mm (0,2 cala) 108 mm (4 i 1/4 cala) 216 mm (8 i 1/2 cala) Teflon FEP 11 mm (0,425 cala) 83 mm (3 i 1/4 cala) 162 mm (6 i 3/8 cala) Instrukcja instalacji 59
64 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Tabela 5-5: Promień zgięcia kabla zbrojonego Materiał osłony kabla Zewnętrzna średnica Minimalny promień zgięcia Stan statyczny (bez obciążenia) Z obciążeniem dynamicznym PVC 14 mm (0,525 cala) 108 mm (4 i 1/4 cala) 216 mm (8 i 1/2 cala) Teflon FEP 9 mm (0,340 cala) 83 mm (3 i 1/4 cala) 162 mm (6 i 3/8 cala) Rysunki kabli Ilustracja 5-13: Przekrój przez kabel w osłonie plastikowej (4) C (4) D (5). Zewnętrzna osłona. Żyła uziemiająca (w sumie 4) C. Osłona z folii (w sumie 4) D. Materiał wypełniający (w sumie 5) Ilustracja 5-14: Przekrój przez kabel w ekranowany C (1) D E (4) G (5). Zewnętrzna osłona. Ocynkowana osłona z plecionych drutów miedzianych C. Osłona z folii (w sumie 1) D. Wewnętrzna osłona E. Żyła uziemiająca (w sumie 4) F. Osłona z folii (w sumie 4) G. Materiał wypełniający (w sumie 5) F (4) 60 Micro Motion Model 1700 i 2700
65 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Ilustracja 5-15: Przekrój przez kabel zbrojony C (1) D E (4) G (5). Zewnętrzna osłona. Osłona z plecionych drutów ze stali nierdzewnej C. Osłona z folii (w sumie 1) D. Wewnętrzna osłona E. Żyła uziemiająca (w sumie 4) F. Osłona z folii (w sumie 4) G. Materiał wypełniający (w sumie 5) F (4) 5.6 Połączenie zdalnego procesora lokalnego z czujnikiem za pomocą kabla z osłoną z tworzywa sztucznego Pre-wyposażenie W przypadku instalacji TEX kabel z osłoną plastikową należy instalować w dostarczonym przez użytkownika szczelnym, metalowym przepuście zapewniającym 360 ekranowanie obciążenia końcowego zamkniętego kabla. UWG! Okablowanie czujnika jest iskrobezpieczne. by okablowanie czujnika było iskrobezpieczne, należy je zawsze umieszczać z dala od okablowania zasilania oraz okablowania wyjściowego. UWG! Kabel trzymać z dala od urządzeń takich jak transformatory czy silniki oraz od linii zasilających emitujących silne pole magnetyczne. Nieprawidłowy montaż kabla, dławika kablowego lub osłony kabla może być przyczyną błędów pomiarowych lub awarii przepływomierza. UWG! Nieprawidłowe uszczelnienie obudowy może narazić układy elektroniczne na działanie wilgoci, co może spowodować błędy pomiarów lub awarię przepływomierza. W razie potrzeby na osłonach kablowych i kablach wykonać pętle okapowe. Sprawdzić i nasmarować wszystkie uszczelki i pierścienie uszczelniające. Dokładnie zamknąć oraz dokręcić wszystkie pokrywy obudowy i przepusty kablowe. Instrukcja instalacji 61
66 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Procedura 1. Przeprowadzić kabel przez przepust. Nie umieszczać kabla 9-żyłowego i kabla zasilającego w tym samym przepuście. 2. by złącza przepustu nie zatarły się w gwintach na wylotach przepustu, nałożyć na gwinty przewodzący środek przeciwzacierający lub owinąć je taśmą teflonową PTFE (dwie lub trzy warstwy). Taśmę nawijać w kierunku przeciwnym do kierunku, w jakim gwinty męskie będą się obracać podczas zakładania na żeński wylot przepustu. 3. Zdjąć osłonę skrzynki przyłączeniowej i pokrywę procesora lokalnego. 4. Po stronie czujnika i przetwornika wykonać następujące czynności: a. Połączyć męskie złącze przepustu i uszczelnienie wodoodporne z wylotem przepustu na kabel 9-żyłowy. b. Przeprowadzić kabel przez wylot przepustu na kabel 9-żyłowy. c. Wsunąć przycięte końcówki poszczególnych przewodów do odpowiadających im kolorem zacisków po stronie czujnika i przetwornika. Odizolowane przewody nie mogą pozostać widoczne. Tabela 5-6: Oznaczenia zacisków czujnika i zdalnego procesora lokalnego Kolor przewodu Zacisk czujnika Zacisk zdalnego procesora lokalnego Czarny rak połączenia Śruba uziemiająca (patrz uwaga) Funkcja rązowy 1 1 Sterowanie + Czerwony 2 2 Sterowanie Przewody odprowadzające Pomarańczowy 3 3 Temperatura Żółty 4 4 Temperatura zwrotny Zielony 5 5 Lewy zrzut + Niebieski 6 6 Prawy zrzut + Fioletowy 7 7 Temperatura + Szary 8 8 Prawy zrzut iały 9 9 Lewy zrzut d. Dokręcić śruby mocujące przewód. e. Sprawdzić stan techniczny uszczelek, pokryć smarem wszystkie pierścienie uszczelniające, a następnie wymienić pokrywy skrzynki przyłączeniowej i przetwornika i dokręcić w razie potrzeby wszystkie śruby. 62 Micro Motion Model 1700 i 2700
67 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Zaciski czujnika i zdalnego procesora lokalnego Ilustracja 5-16: Wszystkie czujniki serii ELITE, H-Series oraz T-Series oraz zaciski czujników w wersji 2005 lub nowszej F-Series F E D G H I C. Fioletowy. Żółty C. Pomarańczowy D. rązowy E. iały F. Zielony G. Czerwony H. Szary I. Niebieski Ilustracja 5-17: Wszystkie zaciski czujników model D oraz DL oraz zaciski czujników w wersji starszej niż 2005 F-Series Instrukcja instalacji 63
68 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Ilustracja 5-18: Zaciski czujników model DT (dostarczona przez użytkownika metalowa skrzynka połączeniowa ze skrzynką zacisków) Masa Ilustracja 5-19: Zaciski zdalnego procesora lokalnego J C I H G F E D. rązowy. Fioletowy C. Żółty D. Pomarańczowy E. Szary F. Niebieski G. iały H. Zielony I. Czerwony J. Śruba uziemienia (czarna) 5.7 Połączenie zdalnego procesora lokalnego z czujnikiem za pomocą kabla ekranowanego lub zbrojonego Pre-wyposażenie W przypadku instalacji TEX kabel ekranowany lub zbrojony instalować z dławikami kablowymi montowanymi po stronie czujnika i zdalnego procesora lokalnego. Dławiki kablowe zgodne z wymogami TEX można zakupić w firmie Micro Motion. Nie używać dławików kablowych innych firm. 64 Micro Motion Model 1700 i 2700
69 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem UWG! Kabel trzymać z dala od urządzeń takich jak transformatory czy silniki oraz od linii zasilających emitujących silne pole magnetyczne. Nieprawidłowy montaż kabla, dławika kablowego lub osłony kabla może być przyczyną błędów pomiarowych lub awarii przepływomierza. UWG! Zamontować dławiki kablowe przy przepuście do kabla 9-żyłowego w obudowie przetwornika i skrzynki przyłączeniowej czujnika. Upewnić się, że żyły uziemiające i ekranowanie kabla nie stykają się ze skrzynką przyłączeniową ani obudową przetwornika. Nieprawidłowy montaż kabla lub dławików kablowych może być przyczyną błędów pomiarowych lub awarii przepływomierza. UWG! Nieprawidłowe uszczelnienie obudowy może narazić układy elektroniczne na działanie wilgoci, co może spowodować błędy pomiarów lub awarię przepływomierza. W razie potrzeby na osłonach kablowych i kablach wykonać pętle okapowe. Sprawdzić i nasmarować wszystkie uszczelki i pierścienie uszczelniające. Dokładnie zamknąć oraz dokręcić wszystkie pokrywy obudowy i przepusty kablowe. Procedura 1. Zidentyfikować elementy dławika kablowego i kabla. Ilustracja 5-20: Dławik kablowy i kabel (powiększenie) C D E F G H I. Kabel. Nakrętka uszczelniająca C. Nakrętka dociskowa D. Mosiężny pierścień dociskowy E. Ekran z oplotem F. Kabel G. Taśma lub osłona termokurczliwa H. Gniazdo zaciskowe (pokazane jako połączone ze złączem wkrętnym) I. Złącze wkrętne 2. Odkręcić złącze wkrętne od nakrętki dociskowej. 3. Nakręcić złącze wkrętne na wylot przepustu kabla 9-żyłowego. Dokręcić ręcznie o jeden obrót po wyczuciu oporu. 4. Nasunąć na kabel pierścień dociskowy, nakrętkę dociskową i nakrętkę uszczelniającą. Upewnić się, że pierścień dociskowy jest ustawiony tak, aby zwężka prawidłowo stykała się ze stożkowym zakończeniem złącza wkrętnego. 5. Przeprowadzić końcówkę kabla przez złącze wkrętne tak, aby ekran z oplotem przesuwał się na stożkowym zakończeniu złącza wkrętnego. Instrukcja instalacji 65
70 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem 6. Nasunąć pierścień dociskowy na ekran z oplotem. 7. Nakręcić pierścień dociskowy na złącze wkrętne. Dokręcić ręcznie nakrętkę uszczelniającą i nakrętkę dociskową, aby się upewnić, że pierścień dociskowy prawidłowo mocuje ekran z oplotem. 8. Użyć klucza 25 mm, aby dokręcić nakrętkę uszczelniającą i nakrętkę dociskową momentem Nm. Ilustracja 5-21: Przekrój dławika kablowego założonego na kablu C G E D F. Kabel. Nakrętka uszczelniająca C. Uszczelnienie D. Nakrętka dociskowa E. Ekran z oplotem F. Mosiężny pierścień dociskowy G. Złącze wkrętne 9. Zdjąć osłonę skrzynki przyłączeniowej i pokrywę zdalnego procesora lokalnego. 10. Połączyć kabel po stronie czujnika i zdalnego procesora lokalnego zgodnie z następującą procedurą: a. Wsunąć przycięte końcówki poszczególnych przewodów do odpowiadających im kolorem zacisków po stronie czujnika i zdalnego procesora lokalnego. Odizolowane przewody nie mogą pozostać widoczne. Tabela 5-7: Oznaczenia zacisków czujnika i zdalnego procesora lokalnego Kolor przewodu Zacisk czujnika Zacisk zdalnego procesora lokalnego Czarny rak połączenia Śruba uziemiająca (patrz uwagi) Funkcja Przewody odprowadzające rązowy 1 1 Sterowanie + Czerwony 2 2 Sterowanie Pomarańczowy 3 3 Temperatura Żółty 4 4 Temperatura zwrotny Zielony 5 5 Lewy zrzut + Niebieski 6 6 Prawy zrzut + Fioletowy 7 7 Temperatura + 66 Micro Motion Model 1700 i 2700
71 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Tabela 5-7: Oznaczenia zacisków czujnika i zdalnego procesora lokalnego (ciąg dalszy) Kolor przewodu Zacisk czujnika Zacisk zdalnego procesora lokalnego Funkcja Szary 8 8 Prawy zrzut iały 9 9 Lewy zrzut b. Dokręcić śruby mocujące przewody. c. Sprawdzić stan techniczny uszczelek, pokryć smarem wszystkie pierścienie uszczelniające, a następnie wymienić osłonę skrzynki przyłączeniowej i pokrywę zdalnego procesora lokalnego i dokręcić w razie potrzeby wszystkie śruby Zaciski czujnika i zdalnego procesora lokalnego Ilustracja 5-22: Wszystkie czujniki serii ELITE, H-Series oraz T-Series oraz zaciski czujników w wersji 2005 lub nowszej F-Series F E D G H I C. Fioletowy. Żółty C. Pomarańczowy D. rązowy E. iały F. Zielony G. Czerwony H. Szary I. Niebieski Instrukcja instalacji 67
72 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Ilustracja 5-23: Wszystkie zaciski czujników model D oraz DL oraz zaciski czujników w wersji starszej niż 2005 F-Series Ilustracja 5-24: Zaciski czujników model DT (dostarczona przez użytkownika metalowa skrzynka połączeniowa ze skrzynką zacisków) Masa 68 Micro Motion Model 1700 i 2700
73 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Ilustracja 5-25: Zaciski zdalnego procesora lokalnego J C I H G F E D. rązowy. Fioletowy C. Żółty D. Pomarańczowy E. Szary F. Niebieski G. iały H. Zielony I. Czerwony J. Śruba uziemienia (czarna) 5.8 Obracanie interfejsu użytkownika na przetworniku (opcjonalnie) Interfejs użytkownika na module układu elektronicznego przetwornika można obracać o 90 lub 180 od położenia wyjściowego. Instrukcja instalacji 69
74 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Ilustracja 5-26: Elementy wyświetlacza C D G E F. Obudowa przetwornika. Osłona wewnętrzna C. Moduł wyświetlacza D. Śruby wyświetlacza E. Obejma blokująca F. Śruba mocująca G. Pokrywa wyświetlacza Procedura 1. Odłączyć zasilanie urządzenia. 2. Odkręcić śrubę i zdjąć obejmę blokującą pokrywę. 3. Zdjąć pokrywę wyświetlacza, odkręcając ją w kierunku przeciwnym do ruchu wskazówek zegara. 4. Ostrożnie odkręcić (i wyjąć w razie potrzeby) śruby uwięzione mocujące moduł wyświetlacza. 5. Ostrożnie wyciągnąć moduł wyświetlacza z obudowy do całkowitego rozłączenia łącznika. Uwaga Jeśli razem z modułem wyświetlacza z zespołu płytek wysuną się także styki wyświetlacza, należy wyjąć styki i zamontować je ponownie. 6. Obrócić wyświetlacz do żądanej pozycji. 7. Ostrożnie wsunąć moduł wyświetlacza zwracając szczególną uwagę, aby styki złącza wyświetlacza weszły w gniazdo w osłonie wewnętrznej. 8. Jeśli wyjęto śruby mocujące wyświetlacz, to włożyć je w otwory w osłonie wewnętrznej i dokręcić. 9. Założyć pokrywę wyświetlacza na obudowę główną. 10. Dokręcić pokrywę wyświetlacza w kierunku zgodnym z ruchem wskazówek zegara. 11. Założyć obejmę blokującą pokrywę i dokręcić śrubę. 12. Włączyć zasilanie przetwornika. 70 Micro Motion Model 1700 i 2700
75 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem 5.9 Uziemienie elementów miernika W przypadku instalacji zdalnego procesora lokalnego z czujnikiem zdalnym, przetwornik, zdalny procesor lokalny i czujnik są uziemione osobno. Pre-wyposażenie UWG! Nieprawidłowe uziemienie może być przyczyną błędów pomiarowych lub uszkodzenia przepływomierza. Jeśli nie obowiązują normy krajowe, podczas uziemiania postępować zgodnie z poniższymi zaleceniami: Używać przewodu miedzianego o rozmiarze 14 WG (2,5 mm 2 ) lub większego. Przewody uziemiające muszą być jak najkrótsze, o impedancji mniejszej niż 1 Ω. Podłączyć przewody uziemiające bezpośrednio do uziomu lub zgodnie z normami zakładowymi. Procedura 1. Uziemić czujnik zgodnie z instrukcjami zawartymi w dokumentacji czujnika. 2. Uziemić przetwornik zgodnie z właściwymi normami lokalnymi, wykorzystując wewnętrzną lub zewnętrzną śrubę uziemienia przetwornika. Ilustracja 5-27: Wewnętrzna śruba uziemienia przetwornika Instrukcja instalacji 71
76 Montaż i okablowanie czujnika w przypadku instalacji ze zdalnym procesorem lokalnym oraz zdalnym przetwornikiem Ilustracja 5-28: Zewnętrzna śruba uziemienia przetwornika 3. Zdalny procesor lokalny należy uziemić zgodnie z lokalnymi normami, wykorzystując wewnętrzną śrubę uziemienia zdalnego procesora lokalnego. Ilustracja 5-29: Wewnętrzna śruba uziemienia zdalnego procesora lokalnego 72 Micro Motion Model 1700 i 2700
77 Podłączanie zasilania 6 Podłączanie zasilania 6.1 Podłączanie zasilania Na przewodzie doprowadzającym napięcie można zamontować zakupiony osobno przełącznik. by zapewnić zgodność z dyrektywą 2006/95/WE dotyczącą niskich napięć (w przypadku instalacji na terenie Europy), przełącznik należy zamontować w pobliżu przetwornika. Procedura 1. Zdjąć pokrywę obudowy przetwornika. 2. Otworzyć osłonę. 3. Podłączyć przewody zasilania do zacisków 9 i 10. Podłączyć kabel (przewód) dodatni do zacisku 10, a kabel zwrotny (neutralny) do zacisku 9. Ilustracja 6-1: Zaciski do podłączenia zasilania C. Osłona. Uziemienie urządzenia C. Zaciski okablowania zasilania (9 i 10) 4. Uziemić zasilanie za pomocą uziemienia urządzenia, które również znajduje się pod osłoną. Instrukcja instalacji 73
78 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami analogowymi 7 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami analogowymi Zagadnienia opisane w tym rozdziale: Podstawowe okablowanie analogowe Podłączenie HRT/analogowe w pętli pojedynczej Okablowanie dwupunktowe RS-485 Okablowanie sieciowe HRT 7.1 Podstawowe okablowanie analogowe Ilustracja 7-1: Podstawowe okablowanie analogowe Pętla wyjścia m (maksymalny opór pętli 820 Ω). Odbiornik częstotliwości (poziom napięcia wyjściowego +24 VDC ± 3%, z rezystorem podciągającym 2,2 kω) 74 Micro Motion Model 1700 i 2700
79 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami analogowymi 7.2 Podłączenie HRT/analogowe w pętli pojedynczej Ilustracja 7-2: Podłączenie HRT/analogowe w pojedynczej pętli. Maksymalna rezystancja pętli 820 Ω. System nadrzędny lub sterownik zgodny z HRT Uwaga W przypadku komunikacji HRT: Maksymalna rezystancja pętli 600 Ω Minimalna rezystancja pętli 250 Ω Instrukcja instalacji 75
80 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami analogowymi 7.3 Okablowanie dwupunktowe RS-485 Ilustracja 7-3: Okablowanie dwupunktowe RS-485 C RS-485 RS-485. Inne urządzenia. Sterownik główny C. Multiplekser 7.4 Okablowanie sieciowe HRT Porada by uzyskać prawidłową komunikację HRT, pętlę sygnałową należy uziemić tylko w jednym punkcie do masy zasilacza. Ilustracja 7-4: C Podłączenie sieciowe wyjścia HRT D E F. Rezystancja Ω. System nadrzędny lub sterownik zgodny z HRT C. Przetworniki zgodne z HRT D. Przetwornik Model 1700 lub Model 2700 E. Przetworniki SMRT FMILY F. Zasilacz 24 VDC do przetworników pasywnych pracujących w pętli 76 Micro Motion Model 1700 i 2700
81 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi 8 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi Zagadnienia opisane w tym rozdziale: Okablowanie wyjścia prądowego w obszarze bezpiecznym Schemat okablowania wyjścia prądowego/hrt w obszarze bezpiecznym Okablowanie sieciowe wyjścia HRT w obszarze bezpiecznym Okablowanie wyjścia częstotliwościowego/dyskretnego w obszarze bezpiecznym Okablowanie w obszarze zagrożonym wybuchem 8.1 Okablowanie wyjścia prądowego w obszarze bezpiecznym Ilustracja 8-1: Okablowanie wyjścia prądowego w obszarze bezpiecznym m1 m2. Zasilacz zewnętrzny (VDC). R obciążenia Instrukcja instalacji 77
82 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi Ilustracja 8-2: Dopuszczalne rezystancje obciążenia wyjścia prądowego przy instalacji przetwornika w obszarze bezpiecznym Rmaks. = (Vzasil. 12)/0,023 Min.. 250W oraz 17,5V wymagane dla komunikacji HRT Zewnętrzny rezystor (ohm) OSZR DZIŁNI Napięcie zasilające VDC (V) 8.2 Schemat okablowania wyjścia prądowego/ HRT w obszarze bezpiecznym Ilustracja 8-3: Schemat okablowania wyjścia prądowego/hrt w obszarze bezpiecznym m1 C. Zasilacz zewnętrzny (VDC). R obciążenia (rezystancja Ω) C. System nadrzędny lub sterownik zgodny z HRT 78 Micro Motion Model 1700 i 2700
83 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi Ilustracja 8-4: Dopuszczalne rezystancje obciążenia wyjścia prądowego przy instalacji przetwornika w obszarze bezpiecznym Rmaks. = (Vzasil. 12)/0,023 Min.. 250W oraz 17,5V wymagane dla komunikacji HRT Zewnętrzny rezystor (ohm) OSZR DZIŁNI Napięcie zasilające VDC (V) 8.3 Okablowanie sieciowe wyjścia HRT w obszarze bezpiecznym Porada by uzyskać prawidłową komunikację HRT, pętlę sygnałową należy uziemić tylko w jednym punkcie do masy zasilacza. Ilustracja 8-5: C Okablowanie sieciowe wyjścia HRT w obszarze bezpiecznym D E F. Rezystancja Ω. System nadrzędny lub sterownik zgodny z HRT C. Przetworniki zgodne z HRT D. Przetwornik Model 1700 lub Model 2700 z wyjściami iskrobezpiecznymi E. Przetwornik SMRT FMILY F. Zasilacz 24 VDC do urządzeń pasywnych HRT 4 20 m pracujących w pętli Instrukcja instalacji 79
84 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi 8.4 Okablowanie wyjścia częstotliwościowego/ dyskretnego w obszarze bezpiecznym Ilustracja 8-6: Okablowanie wyjścia częstotliwościowego/dyskretnego w obszarze bezpiecznym C Zasilacz zewnętrzny (VDC). Licznik C. R obciążenia Ilustracja 8-7: Zewnętrzny rezystor podciągający Robciążenia (omy) Dopuszczalne wartości rezystancji obciążenia wyjścia częstotliwościowego/dyskretnego przy instalacji przetwornika w obszarze bezpiecznym Rmaks = (Vzasilania - 4)/0,003 Rmin = (Vzasilania 25)/0,006 Min. 100 W dla napięcia zasilania poniżej 25,6 V ZKRES ROOCZY Napięcie zasilania VDC (V) Micro Motion Model 1700 i 2700
85 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi 8.5 Okablowanie w obszarze zagrożonym wybuchem Informacje na temat barier iskrobezpiecznych są podane jedynie poglądowo. Szczegółowe pytania związane z konkretnym produktem należy kierować do producenta bariery lub do firmy Micro Motion. NIEEZPIECZEŃSTWO! Porażenie elektryczne grozi śmiercią lub kalectwem. Przed przystąpieniem do okablowywania wyjść przetwornika należy wyłączyć zasilanie. NIEEZPIECZEŃSTWO! Nieprawidłowe okablowanie w środowisku niebezpiecznym może spowodować wybuch. Przetwornik należy instalować wyłącznie w obszarze spełniającym wymogi podane na tabliczce przetwornika. Tabela 8-1: Parametry dopuszczalne Parametr 4 20 m Częstotliwościowe/dyskretne Napięcie (U i ) 30 V 30 V Prąd (I i ) 300 m 100 m Moc (P i ) 1,0 W 0,75 W Pojemność (C i ) 0,0005 μf 0,0005 μf Indukcyjność (L i ) 0,0 mh 0,0 mh Napięcie Natężenie prądu Pojemność Indukcyjność Parametry dopuszczalne dla przetwornika wymagają, aby napięcie rozwartego obwodu dla wybranej bariery było mniejsze od 30 VDC (V max = 30 VDC). Napięcie to jest sumą maksymalnego napięcia bezpiecznego bariery (typowo 28 VDC) i dodatkowych 2 VDC dla komunikacji HRT w obszarze zagrożonym wybuchem. Parametry dopuszczalne dla przetwornika wymagają, aby prąd zwarcia dla wybranej bariery był mniejszy od 300 m (I max = 300 m) dla wyjścia prądowego lub od 100 m (I max = 100 m) dla wyjścia częstotliwościowo-dyskretnego. Pojemność (C i ) przetwornika wynosi 0,0005 μf. Suma tej wartości oraz pojemności kabla (C cable ) musi być mniejsza niż maksymalna dopuszczalna pojemność (C o ) określona dla bariery iskrobezpiecznej. W celu obliczenia maksymalnej długości kabla między przetwornikiem a barierą należy wykorzystać poniższe równanie: C i + C cable C o Indukcyjność (L i ) przetwornika wynosi 0,0 mh. Suma tej wartości oraz indukcyjności okablowania polowego (L cable ) musi być mniejsza niż maksymalna dopuszczalna indukcyjność (L o ) określona dla bariery iskrobezpiecznej. W celu obliczenia maksymalnej długości kabla między przetwornikiem a barierą należy wykorzystać poniższe równanie: L i + L cable L o Instrukcja instalacji 81
86 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi Schemat okablowania wyjścia prądowego w obszarze zagrożonym wybuchem Ilustracja 8-8: Schemat okablowania wyjścia prądowego w obszarze zagrożonym wybuchem Obszar niebezpieczny Obszar bezpieczny E D C. V we. V wy C. Masa D. R obciążenia E. R bariery Uwaga Należy dodać R obciążenia i R bariery w celu ustalenia V we. 82 Micro Motion Model 1700 i 2700
87 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi Ilustracja 8-9: Dopuszczalne rezystancje obciążenia wyjścia prądowego przy instalacji przetwornika w obszarze bezpiecznym Rmaks. = (Vzasil. 12)/0,023 Min.. 250W oraz 17,5V wymagane dla komunikacji HRT Zewnętrzny rezystor (ohm) OSZR DZIŁNI Napięcie zasilające VDC (V) Instrukcja instalacji 83
88 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi Schemat okablowania wyjścia częstotliwościowego/ dyskretnego w obszarze zagrożonym wybuchem przy wykorzystaniu izolatora galwanicznego Ilustracja 8-10: Schemat okablowania wyjścia częstotliwościowego/dyskretnego w obszarze zagrożonym wybuchem przy wykorzystaniu izolatora galwanicznego Obszar niebezpieczny Obszar bezpieczny C E D. Zewnętrzny zasilacz. V wy C. R obciążenia D. Izolator galwaniczny (patrz uwaga) E. Licznik Uwaga Przedstawiony na rysunku izolator galwaniczny jest wyposażony w wewnętrzny rezystor 1000 Ω wykorzystywany do pomiaru prądu: WŁ. > 2,1 m WYŁ. < 1,2 m Takie ustawienia przełączania prądu są zgodne z normą DIN19234 (NMUR)/DIN EN /IEC Micro Motion Model 1700 i 2700
89 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi Schemat okablowania wyjścia częstotliwościowego/ dyskretnego w obszarze zagrożonym wybuchem przy wykorzystaniu zewnętrznego rezystora obciążenia Ilustracja 8-11: Schemat okablowania wyjścia częstotliwościowego/dyskretnego w obszarze zagrożonym wybuchem przy wykorzystaniu zewnętrznego rezystora obciążenia Obszar niebezpieczny Obszar bezpieczny C E D F. R bariery. V we C. V wy D. Licznik E. R obciążenia F. Masa Uwaga Należy dodać R bariery i R obciążenia w celu ustalenia V we. Instrukcja instalacji 85
90 Okablowanie WE/WY dla przetworników Model 1700 i Model 2700 z wyjściami iskrobezpiecznymi Ilustracja 8-12: Zewnętrzny rezystor podciągający Robciążenia (omy) Dopuszczalne wartości rezystancji obciążenia wyjścia częstotliwościowego/dyskretnego przy instalacji przetwornika w obszarze bezpiecznym Rmaks = (Vzasilania - 4)/0,003 Rmin = (Vzasilania 25)/0,006 Min. 100 W dla napięcia zasilania poniżej 25,6 V ZKRES ROOCZY Napięcie zasilania VDC (V) Micro Motion Model 1700 i 2700
91 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/wyjściami 9 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/ wyjściami Zagadnienia opisane w tym rozdziale: Konfiguracja kanałów Okablowanie m/hrt Okablowanie wyjścia częstotliwościowego Okablowanie wyjścia dyskretnego Okablowanie wejść dyskretnych 9.1 Konfiguracja kanałów Sześć zacisków podzielonych jest na trzy pary zwane kanałami, i C. Kanał obejmuje zaciski 1 i 2; kanał obejmuje zaciski 3 i 4; kanał C obejmuje zaciski 5 i 6. Przydział zmiennych jest określany w konfiguracji kanałów. Tabela 9-1: Konfiguracja kanałów Kanał Zaciski Opcje konfiguracji Zasilanie 1, 2 Wyjście prądowe z HRT/ell 202 Wewnętrzne 3, 4 Wyjście prądowe (domyślne) Wewnętrzne Wyjście częstotliwościowe Wyjście dyskretne C 5, 6 Wyjście częstotliwościowe (domyślne) Wyjście dyskretne Wejście dyskretne Wewnętrzne lub zewnętrzne Wewnętrzne lub zewnętrzne Wewnętrzne lub zewnętrzne Wewnętrzne lub zewnętrzne Wewnętrzne lub zewnętrzne Uwagi W kanale sygnał ell 202 jest nałożony na analogowy sygnał prądowy (m). Jeśli dla kanału jest wybrane zasilanie zewnętrzne, to użytkownik musi podłączyć zewnętrzny zasilacz. Jeśli skonfigurowano kanał i kanał C jako wyjścia częstotliwościowe (podwójne), to sygnał wyjścia częstotliwościowego 2 jest generowany na podstawie tego samego sygnału, który jest wysyłany na pierwsze wyjście częstotliwościowe. Wyjście częstotliwościowe 2 jest elektrycznie izolowane, lecz nie jest niezależne. Instrukcja instalacji 87
92 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/wyjściami Nie można skonfigurować kombinacji, w której kanał będzie wyjściem dyskretnym, a kanału C wyjściem częstotliwościowym. 9.2 Okablowanie m/hrt Podstawowe podłączenie wyjść m Ilustracja 9-1: Podstawowe podłączenie wyjść m m1 m2. Maksymalna rezystancja pętli 820 Ω. Maksymalna rezystancja pętli 420 Ω Podłączenie HRT/analogowe w pętli pojedynczej Uwaga W przypadku komunikacji HRT: Maksymalna rezystancja pętli 600 Ω Minimalna rezystancja pętli 250 Ω 88 Micro Motion Model 1700 i 2700
93 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/wyjściami Ilustracja 9-2: Podłączenie HRT/analogowe w pojedynczej pętli. Maksymalna rezystancja pętli 820 Ω. System nadrzędny lub sterownik zgodny z HRT Okablowanie sieciowe HRT Porada by uzyskać prawidłową komunikację HRT, pętlę sygnałową należy uziemić tylko w jednym punkcie do masy zasilacza. Ilustracja 9-3: C Okablowanie sieciowe wyjścia HRT D E F. Rezystancja Ω. System nadrzędny lub sterownik zgodny z HRT C. Przetworniki zgodne z HRT D. Przetwornik Model 2700 z konfigurowalnymi we/wy (wyjścia zasilane wewnętrznie) E. Przetworniki SMRT FMILY F. Zasilacz 24 VDC do urządzeń pasywnych HRT 4 20 m pracujących w pętli Instrukcja instalacji 89
94 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/wyjściami 9.3 Okablowanie wyjścia częstotliwościowego Okablowanie wyjścia częstotliwościowego zasilanego wewnętrznie na kanale Ilustracja 9-4: Okablowanie wyjścia częstotliwościowego zasilanego wewnętrznie na kanale Licznik Ilustracja 9-5: Zależność napięcia wyjściowego od rezystancji obciążenia Maksymalne napięcie wyjściowe = 15 VDC ± 3% 16 Wysoki poziom napięcia wyjściowego (V) Rezystancja (ohmy) 90 Micro Motion Model 1700 i 2700
95 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/wyjściami Okablowanie wyjścia częstotliwościowego zasilanego zewnętrznie na kanale Ilustracja 9-6: Okablowanie wyjścia częstotliwościowego zasilanego zewnętrznie na kanale C. Rezystor podciągający. Zasilacz zewnętrzny (3 30 VDC) C. Licznik UWG! Przekroczenie napięcia 30 VDC może spowodować uszkodzenie przetwornika. Prąd płynący przez zaciski musi być mniejszy niż 500 m. Instrukcja instalacji 91
96 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/wyjściami Ilustracja 9-7: Zalecana wartość rezystora podciągającego w funkcji napięcia zasilania Zakres zewnętrznego rezystora wymiennego (ohm) Napięcie zasilające (V) Okablowanie wyjścia częstotliwościowego zasilanego wewnętrznie na kanale C Ilustracja 9-8: Okablowanie wyjścia częstotliwościowego zasilanego wewnętrznie na kanale C Licznik 92 Micro Motion Model 1700 i 2700
97 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/wyjściami Ilustracja 9-9: Zależność napięcia wyjściowego od rezystancji obciążenia 16 Maksymalne napięcie wyjściowe = 15 VDC ± 3% Wysoki poziom napięcia wyjściowego (V) Rezystancja (ohmy) Okablowanie wyjścia częstotliwościowego zasilanego zewnętrznie na kanale C Ilustracja 9-10: Okablowanie wyjścia częstotliwościowego zasilanego zewnętrznie na kanale C C. Rezystor podciągający. Zasilacz zewnętrzny (3 30 VDC) C. Licznik UWG! Przekroczenie napięcia 30 VDC może spowodować uszkodzenie przetwornika. Prąd płynący przez zaciski musi być mniejszy niż 500 m. Instrukcja instalacji 93
98 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/wyjściami Ilustracja 9-11: Zalecana wartość rezystora podciągającego w funkcji napięcia zasilania Zakres zewnętrznego rezystora wymiennego (ohm) Napięcie zasilające (V) 9.4 Okablowanie wyjścia dyskretnego Okablowanie wyjścia bezpiecznego zasilanego wewnętrznie na kanale Ilustracja 9-12: Okablowanie wyjścia bezpiecznego zasilanego wewnętrznie na kanale. Całkowite obciążenie 94 Micro Motion Model 1700 i 2700
99 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/wyjściami Ilustracja 9-13: Zależność napięcia wyjściowego od rezystancji obciążenia Maksymalne napięcie wyjściowe = 15 VDC ± 3% 16 Wysoki poziom napięcia wyjściowego (V) Rezystancja (ohmy) Okablowanie wyjścia dyskretnego zasilanego zewnętrznie na kanale Ilustracja 9-14: Okablowanie wyjścia dyskretnego zasilanego zewnętrznie na kanale. Zasilacz zewnętrzny (3 30 VDC). Rezystor podciągający lub stycznik DC UWG! Przekroczenie napięcia 30 VDC może spowodować uszkodzenie przetwornika. Prąd płynący przez zaciski musi być mniejszy niż 500 m. Instrukcja instalacji 95
100 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/wyjściami Ilustracja 9-15: Zalecana wartość rezystora podciągającego w funkcji napięcia zasilania Zakres zewnętrznego rezystora wymiennego (ohm) Napięcie zasilające (V) Okablowanie wyjścia bezpiecznego zasilanego wewnętrznie na kanale C Ilustracja 9-16: Okablowanie wyjścia bezpiecznego zasilanego wewnętrznie na kanale C. Całkowite obciążenie 96 Micro Motion Model 1700 i 2700
101 Okablowanie WE/WY dla przetworników Model 2700 z konfigurowalnymi wejściami/wyjściami Ilustracja 9-17: Zależność napięcia wyjściowego od rezystancji obciążenia Maksymalne napięcie wyjściowe = 15 VDC ± 3% 16 Wysoki poziom napięcia wyjściowego (V) Rezystancja (ohmy) Okablowanie wyjścia dyskretnego zasilanego zewnętrznie na kanale C Ilustracja 9-18: Okablowanie wyjścia dyskretnego zasilanego zewnętrznie na kanale C. Zasilacz zewnętrzny (3 30 VDC). Rezystor podciągający lub stycznik DC UWG! Przekroczenie napięcia 30 VDC może spowodować uszkodzenie przetwornika. Prąd płynący przez zaciski musi być mniejszy niż 500 m. Instrukcja instalacji 97
