1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH. Obiekt: BUDYNEK SOCJALNY NA STADIONIE. Wymiana instalacji elektrycznych. Adres: ul. Nehringa 69, Szczecin. Inwestor: Miejski Ośrodek Sportu, Rekreacji i Rehabilitacji. ul. Niedziałkowskiego 6, Szczecin. Projektant: Bernard Milewski ul. Jagiełły 9A/ Szczecin -1-

2 Specyfikacja techniczna wykonania i odbioru robót budowlanych. Specyfikacja techniczna opis. Podstawa opracowania: 1. Rozporządzenie Ministra Infrastruktury z dn.2 września 2004r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych, oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202 z dn r.) 2. Rozporządzenie (WE) Nr 2195/2002 Parlamentu Europejskiego i Rady z dn. 5 listopada 2002r. w sprawie Wspólnego Słownika Zamówień (CPV) (Dz. Urz. WE L 340 z dn r. z późniejszymi zmianami) 3. Ustawa z dn. 29 stycznia 2004r.-Prawo zamówień publicznych (Dz. U. Nr 19. poz. 177 z późniejszymi zmianami ogłoszonymi w Dz. U. Nr 96 z 2004r. poz. 959, Nr 116. poz i Nr 145 poz. 1537) 1. Część ogólna a) Instalacje elektryczne parteru i piętra w hotelu SDS ul. Unisławy 29, Szczecin. b) przedmiot i zakres robót budowlanych: ST - RE 1 demontaże, ST - RE 2 zasilanie i tablica główna TG, ST - RE 3 wewnętrzne linie zasilające, ST - RE 4 instalacje elektryczne, ST - RE 5 instalacje telefoniczne, ST - RE 6 instalacja komputerowa i tablica komputerów TK, ST - RE 7 instalacje w kotłowni i rozdzielnica kotłowni RK, ST - RE 8 instalacja odgromowa. c) wyszczególnienie i opis prac towarzyszących i robót tymczasowych - prace towarzyszące (inwentaryzacja powykonawcza) wykonać w oparciu o faktyczny stan po wykonaniu robót. Zmiany w stosunku do dokumentacji winny być uzgodnione z autorem projektu - roboty tymczasowe nie dotyczy d) informacje o terenie budowy zawierające wszystkie niezbędne dane istotne z punktu widzenia: - organizacji robót budowlanych nie dotyczy - zabezpieczenia interesów osób trzecich nie dotyczy - ochrony środowiska nie dotyczy - warunków bezpieczeństwa pracy: Przed przystąpieniem do robót budowlanych należy przeprowadzić z pracownikami szkolenie ogólne, podstawowe i stanowiskowe z podkreśleniem zasad BHP przy pracach szczególnie niebezpiecznych. - zaplecza dla potrzeb wykonawcy: Należy przeznaczyć pomieszczenie w budynku na magazynek podręczny do składowania przewodów i osprzętu elektrycznego na czas budowy. - warunków dotyczących organizacji ruchu nie dotyczy - ogrodzenia nie dotyczy - zabezpieczenia chodników i jezdni nie dotyczy -2-

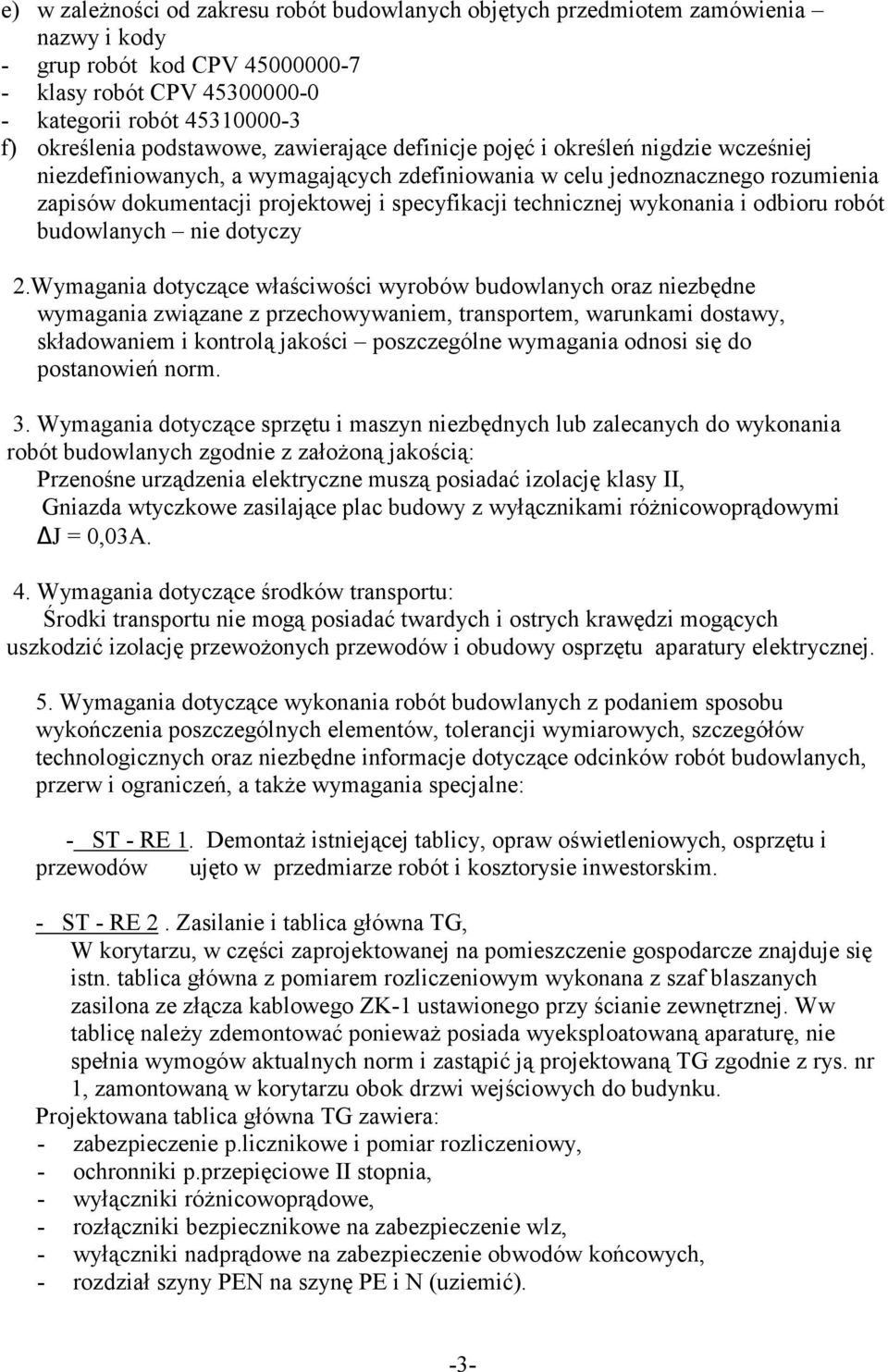

3 e) w zależności od zakresu robót budowlanych objętych przedmiotem zamówienia nazwy i kody - grup robót kod CPV klasy robót CPV kategorii robót f) określenia podstawowe, zawierające definicje pojęć i określeń nigdzie wcześniej niezdefiniowanych, a wymagających zdefiniowania w celu jednoznacznego rozumienia zapisów dokumentacji projektowej i specyfikacji technicznej wykonania i odbioru robót budowlanych nie dotyczy 2.Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości poszczególne wymagania odnosi się do postanowień norm. 3. Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót budowlanych zgodnie z założoną jakością: Przenośne urządzenia elektryczne muszą posiadać izolację klasy II, Gniazda wtyczkowe zasilające plac budowy z wyłącznikami różnicowoprądowymi J = 0,03A. 4. Wymagania dotyczące środków transportu: Środki transportu nie mogą posiadać twardych i ostrych krawędzi mogących uszkodzić izolację przewożonych przewodów i obudowy osprzętu aparatury elektrycznej. 5. Wymagania dotyczące wykonania robót budowlanych z podaniem sposobu wykończenia poszczególnych elementów, tolerancji wymiarowych, szczegółów technologicznych oraz niezbędne informacje dotyczące odcinków robót budowlanych, przerw i ograniczeń, a także wymagania specjalne: - ST - RE 1. Demontaż istniejącej tablicy, opraw oświetleniowych, osprzętu i przewodów ujęto w przedmiarze robót i kosztorysie inwestorskim. - ST - RE 2. Zasilanie i tablica główna TG, W korytarzu, w części zaprojektowanej na pomieszczenie gospodarcze znajduje się istn. tablica główna z pomiarem rozliczeniowym wykonana z szaf blaszanych zasilona ze złącza kablowego ZK-1 ustawionego przy ścianie zewnętrznej. Ww tablicę należy zdemontować ponieważ posiada wyeksploatowaną aparaturę, nie spełnia wymogów aktualnych norm i zastąpić ją projektowaną TG zgodnie z rys. nr 1, zamontowaną w korytarzu obok drzwi wejściowych do budynku. Projektowana tablica główna TG zawiera: - zabezpieczenie p.licznikowe i pomiar rozliczeniowy, - ochronniki p.przepięciowe II stopnia, - wyłączniki różnicowoprądowe, - rozłączniki bezpiecznikowe na zabezpieczenie wlz, - wyłączniki nadprądowe na zabezpieczenie obwodów końcowych, - rozdział szyny PEN na szynę PE i N (uziemić). -3-

4 Tablicę główną TG zasilić z istniejącego złącza kablowego ZK-1 kablem YKY 4x25 ułożonym p/t. w rurze AROT AR32. Wlz od złącza kablowego ZK-1 do tablicy TG zgłosić do odbioru w ENEA S.A. przed zatynkowaniem bruzdy. - ST RE 3. Wewnętrzne linie zasilające. Z tablicy TG wyprowadzić wlz do wyłącznika głównego kotłowni WK i tablicy komputerów TK. Wlz układać w/t i nad stropem podwieszanym. - ST - RE 4. Instalacje elektryczne. Ilość opraw dobrano w oparciu o komputerowy program producenta AGA LIGHT. Natężenie oświetlenia zgodnie z normą PN-EN Całość instalacji wykonać przewodami YDYżo układanymi w/t. i nad stropem podwieszonym. Przekroje i typ przewodów podano na rys nr 1. Do centrali wentylacyjnej CW i wentylatorów wywiewnych W przewody układać jw. Sterowanie centrali wentylacyjnej CW kasetą sterowniczą KS zamontowaną w komunikacji 4, a wentylatorów W sterownikami S zamontowanymi w pomieszczeniach wentylowanych. W celu uniknięcia montażu puszek rozgałęźnych instalacje wykonać w układzie pierścieniowym tzn. z gniazda na gniazdo, z oprawy na oprawę i z łącznika na łącznik. W tym wypadku na montaż łączników stosować p/t puszki głębokie 50 mm. Szczegóły montażowe podano na rys. nr 3. W pomieszczeniach z natryskiem wszystkie metalowe rury i przybory instalacji sanitarnych, oraz inne elementy metalowe zbocznikować i przyłączyć przewodem DYżo 4 do szyny PE w tablicy TG. Osprzęt instalacji elektrycznych mocować w odległości min. 0,6m od metalowych elementów instalacji sanitarnych. W wypadku niemożliwości zachowania ww odstępu stosować osprzęt bakelitowy szczelny. Szczegóły montażowe podano na rys. nr 3. - ST - RE 5 Instalacje telefoniczne. Od istniejącej tablicy telefonicznej T wyprowadzić trzy odrębne przewody YTKSY 2x2x0,5 do każdego z gniazd telefonicznych w pokoju socjalnym 9, pokoju sędziego 12 i biura 14. Ww przewody układać w/t. - ST RE 6. Instalacja komputerowa. W pokoju sędziego 12 i biurze 14 zaprojektowano stanowiska komputerowe wg oznaczeń na rys. nr 3. Zasilanie gniazd komputerowych z tablicy TK. Od istniejącej tablicy telefonicznej T do poszczególnych stanowisk ułożyć p/t rurę RL28 przewidzianą na instalację internetową i informatyczną. Tablica komputerów TK. Do zasilania stanowisk komputerowych w pomieszczeniu nr 12 i 14 zaprojektowano wnękową tablicę TK. Wewnątrz zamontować: - rozłącznik FR, - ochronniki p.przepięciowe III stopnia, - wyłącznik różnicowoprądowy, - wyłączniki nadprądowe na zasilanie poszczególnych stanowisk komputerowych. -4-

5 - ST- RE 7. Instalacje w kotłowni. Całość instalacji układać n/t i w korytkach plastikowych z osprzętem bak. szczelnym. Podejścia przewodów do urządzeń wykonać w rurkach elastycznych Peszla. Szczegóły montażowe podano na rys. nr 4. Rozdzielnica kotłowni RK W kotłowni zamontować naścienną tablicę IP=55 i zasilić ją poprzez wyłącznik WK z tablicy TG. Wewnątrz zamontować aparaturę zabezpieczeniową i łączeniową odbiorów kotłowni. Automatyka układu kotłowni. Układ zrealizowano o fabryczny schemat regulatora kotłowego. Układ wykrywacza metanu. W wypadku ulatniania się gazu moduł alarmowy 2E spowoduje: - wyłączenie zasilania wyłącznikiem WK, - odcięcie dopływu gazu głowicą samozamykającą 2.2Y, - uruchomienie sygnalizacji optycznej i akustycznej 2.3H nad drzwiami wejściowymi. - ST- RE 8. Instalacja odgromowa. Zwody poziome niskie i przewody odprowadzające wykonać z drutu stalowego ocynkowanego Fe.Zn. fi=8mm, a przewody uziemiające i uziom otokowy z bednarki ocynk. Fe.Zn.25x4. W wypadku zastosowania rynien metalowych przyłączyć je do instalacji odgromowej. Do uziomu otokowego przyłączyć: - szynę PEN tablicy głównej TG, - wszystkie rury instalacji sanitarnych wchodzące do budynku - w wypadku rur metalowych, - szynę wyrównawczą kotłowni. Do zwodów poziomych niskich przyłączyć wszystkie metalowe kanały wentylacyjne wychodzące ponad połać dachową drutem stalowym ocynkowanym Fe.Zn.d = 8mm, Wszystkie połączenia skręcane. Szczegóły montażowe wg rys. nr Opis działań związanych z kontrolą, badaniami, oraz odbiorem wyrobów i robót budowlanych w nawiązaniu do dokumentów odniesienia: Kontrolę robót wykonywać na bieżąco w oparciu o projekt budowlany i obowiązujące normy i przepisy. Badania oraz odbiór robót budowlanych wykonać po zakończeniu prac montażowych. 7. Wymagania dotyczące przedmiaru i obmiaru robót: Przedmiar robót wykonać w oparciu o projekt budowlany 8. Opis sposobu odbioru robót budowlanych: Odbiór robót budowlanych wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych w zakresie instalacji elektrycznych. -5-

6 9. Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących: Roboty tymczasowe nie dotyczy Prace towarzyszące (inwentaryzacja powykonawcza) w gestii wykonawcy. Koszt ww poda wykonawca w ogólnej cenie zakresu robót elektrycznych. 10. Dokumenty odniesienia dokumenty będące podstawą do wykonania robót budowlanych, w tym wszystkie elementy dokumentacji projektowej, normy, aprobaty techniczne oraz inne dokumenty i ustalenia techniczne: - PN-IEC instalacji. elektrycznych. w obiektach budowlanych, - PN-EN oświetlenie miejsc pracy, - N SEP-E-004 elektroenergetyczne i sygnalizacyjne linie kablowe, - PN-IEC i PN-86/E ochrona odgromowa obiektów budowlanych, - Rozporządzenie Ministra Infrastruktury z dn w sprawie warunków technicznych, jakimi powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690) oraz rozporządzenie z dn w sprawie warunków technicznych j.w. (Dz. U. Nr 109, poz 1156) - Warunki Techniczne Wykonania i Odbioru Robót Budowlano-Montażowych w zakresie instalacji elektrycznych. -6-
