1 Urządzenia do aktywacji elektrycznej Corona Jeżeli tusz ścieka i słabo przylega do drukowanego podłoża spytaj o urządzenia do koronowania firmy TIGRES!!! Zastosowanie urządzeń do koronowania: wyroby z tworzyw sztucznych ( wypraski, kable, profile) wyroby metalowe szkło ceramika drewno Zasada działania: Wyładowania elektryczne zmieniają strukturę materiału, zwiększając napięcie powierzchniowe dzięki czemu następuje wzrost adhezji i trwałości nakładanych tuszów czy klejów. Po koronowaniu powierzchnia nadaje się bezpośrednio do nadruku lub klejenia. Napięcie powierzchniowe elementów z tworzyw sztucznych powinno wynosić przynajmniej 38mN/m. Materiał PVC spełnia te wymagania, gdyż posiada napięcie powierzchniowe 39mN/m dlatego proces drukowania może się odbywać bez wcześniejszego koronowania. Materiały PE (30mN/m) lub PTFE (18mN/m) muszą już być poddane koronowaniu by jakość nadruku była idealna. Dla materiałów metalowych np. dla stali, napięcie powierzchniowe wynosi więcej niż 1000 mn/m. W procesie produkcyjnym wyroby metalowe są pokrywane warstwą oleju lub są natłuszczane w celu zwiększenia odporności na korozję. Tak zabezpieczona powierzchnia uniemożliwia klejenie czy drukowanie. Poprzez koronowanie można zlikwidować warstwy oleju, zwiększając adhezje powierzchni i przeprowadzić proces klejenia lub drukowania. 1

adhezji Metody Koronowania Każda aplikacja

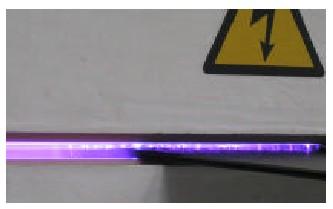

2 Przykład powierzchni przed(sucha) i po(wilgotna) koronowaniu Powierzchnia sucha: / Powierzchnia wilgotna: min. adhezji max.adhezji Metody Koronowania Każda aplikacja wymaga specyficznego rozwiązania Wyładowania barierowe : koronowanie bezpośrednie klasyczna metoda koronowania bezpośredniego stosowane w procesie wytłaczania: np. foli, profili Kontrolowane wyładowania elektryczne miejscowe: odtłuszczanie elementów metalowych 2

3 Pistolet do koronowania ( Korona - GUN) koronowanie pośrednie Koronowanie plazmowe ( Plasma - BLASTER) strumień gazu w polu elektrycznym gaz obojętny elektrycznie ( np.argon) 3

4 Rodzaje elektrod MDK - elektrody metaliczne używane w procesie wytłaczania Zastosowania MDK koronowanie bezpośrednie możliwość koronowania dowolnych powierzchni, używane w procesie wytłaczania 4

SDK elektrody ceramiczne Zastosowanie SDK: przewody

60m/min przewody z tworzyw sztucznych kable PE o

500m/min segmenty PE o powierzchni do 20mm2 w

5 SDK elektrody ceramiczne Zastosowanie SDK: przewody pokryte cienką warstwą PTFE z prędkością wytłaczania 60m/min przewody z tworzyw sztucznych kable PE o przekroju 2,5 mm2 i prędkości wytłaczania do 500m/min segmenty PE o powierzchni do 20mm2 w liniach do wytłaczania rury PA o średnicy 6mm w liniach do wytłacznia 5

Koronowanie -metoda pośrednia: W tej metodzie między dwoma elektrodami wytwarzany jest łuk elektryczny, który jest prowadzony przez powietrze w kierunku podłoża.

Szerokość łuku elektrycznego to ok. 20mm. Przykłady napięć powierzchniowych wyrobów z tworzyw sztucznych.

6 Koronowanie -metoda pośrednia: W tej metodzie między dwoma elektrodami wytwarzany jest łuk elektryczny, który jest prowadzony przez powietrze w kierunku podłoża. Urządzenie GUN-CKG umożliwia koronowanie rur i profili o szerokości ok. 10mm na górze lub dole. Mała moc jest wystarczająca. W urządzeniu GUN_CKG zamontowanych jest 6 elektrod. Szerokość łuku elektrycznego to ok. 20mm. Przykłady napięć powierzchniowych wyrobów z tworzyw sztucznych. materiał skróty napięcie powierzchni koronowanie Polidimetylosiloksan PDMS 14 mn/m bardzo trudne Teflon PTFE 18 mn/m trudne Kauczuk Etylenowo-propylenowy EPDM 22 mn/m łatwe Poliamid PA 26 mn/m średnie Polietylen PE 31 mn/m bardzo łatwe Poliimid PI 36 mn/m łatwe Polichlorek Winylu PCW 39 mn/m bardzo łatwe W celu drukowania lub klejenia napięcie powierzchni powinno wynosić: tusz + rozpuszczalnik chemiczny - 38 mn/m tusz + woda - 45 mn/m 6

7 Urządzenia TIGRES: SKD 2,5 max. średnica 4mm Dane techniczne urządzenia. Cechy charakterystyczne: dla przewodów, tub i żył do średnicy 4 mm koronowanie ze wszystkich stron brak uszkodzeń na cienkich izolacjach wysoka wydajność najlepsze wyniki drukowania połączenie elektryczne dla przewodu nie wymagane budowa kompaktowa i prosta obsługa dla każdej metody Ink-Jet i Offset Dane techniczne: obudowa aluminiowa z wyłącznikiem bezpieczeństwa para elektrod ceramicznych wewnętrzny i zewnętrzny wałek ze stali nierdzewnej wymiary maszyny 400( + wałek) x 230 x 110 efektywna długość wyładowań 230 mm moc : 400 W przyłącza sieć 230V, 50/60 Hz wylot gazu fi 75 dowolne wyprowadzenie kabli 7

8 Urządzenia TIGRES: MDK0 max. średnica 12mm Cechy charakterystyczne: dla przewodów metalowych do średnicy 12 mm koronowanie ze wszystkich stron brak uszkodzeń na cienkich izolacjach wysoka wydajność najlepsze wyniki drukowania połączenie elektryczne dla przewodu nie wymagane budowa kompaktowa i prosta obsługa dla każdej metody Ink-Jet i Offset min. wymagana grubość izolacji: około 0,5 mm Dane techniczne: obudowa aluminiowa z wyłącznikiem bezpieczeństwa elektrody łańcuchowe wewnętrzny i zewnętrzny wałek ze stali nierdzewnej wymiary maszyny 400( + wałek) x 230 x 110 efektywna długość wyładowań 2 x 100 mm moc : 400 W przyłącza: sieć 230V, 50/60 Hz wylot gazu fi 75 dowolne wyprowadzenie kabli Opcje dodatkowe: efektywna długość wyładowań 2 x 200 mm stojak na generator, urządzenie i wentylator filtr węglowy 8

Urządzenia TIGRES: Plazma MEF Dane techniczne urządzenia.

innych obniża poziom kurzu obniża wyładowania statyczne budowa kompaktowa (Ø 40 mm) działanie w standardowym ciśnieniu nie

ciśnienie powietrza 4 bar, 17l/min/głowica zasilanie 230V, 50 / 60Hz waga 500g/głowica odległość robocza 0-20 mm max.

9 Urządzenia TIGRES: Plazma MEF Dane techniczne urządzenia. Cechy charakterystyczne: wysoko wydajne, łagodne działanie wstępne odpowiedni dla materiałów z tworzyw sztucznych, metali i innych obniża poziom kurzu obniża wyładowania statyczne budowa kompaktowa (Ø 40 mm) działanie w standardowym ciśnieniu nie wymaga wywietrznika niski poziom hałasu <75dB brak elementów mechanicznych Dane techniczne: moc elektryczna 200W/głowica ciśnienie powietrza 4 bar, 17l/min/głowica zasilanie 230V, 50 / 60Hz waga 500g/głowica odległość robocza 0-20 mm max. szerokość powierzchni ok. 8 mm wymienna dysza Dodatkowe opcje: kilka głowic na jednym generatorze ustawialna moc: W praca z gazami i mieszankami gazów przyłączenie do głowicy: długość 4 metry 9

Pomiar napięcia powierzchniowego za pomocą tuszy testowych Tusze i kleje przylegają wyłącznie do czystych i dających się idealnie pokrywać cieczą powierzchni.

Kiedy pomiar napięcia powierzchniowego jest niezbędny: przed drukowaniem: tusze bazujące na rozpuszczalniku wymagają napięcia powierzchniowego 38mN/m tusze bazujące na wodzie wymagają napięcia

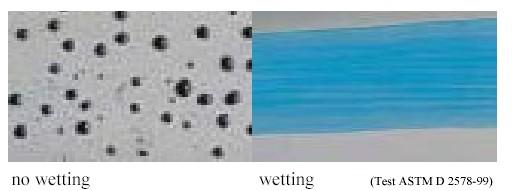

10 Pomiar napięcia powierzchniowego za pomocą tuszy testowych Tusze i kleje przylegają wyłącznie do czystych i dających się idealnie pokrywać cieczą powierzchni. Zdjęcie obok, po lewej stronie przedstawia podłoże o słabych właściwościach namaczających, natomiast na podłożu po prawej stronie idealnie można rozprowadzić tusz lub klej. Kiedy pomiar napięcia powierzchniowego jest niezbędny: przed drukowaniem: tusze bazujące na rozpuszczalniku wymagają napięcia powierzchniowego 38mN/m tusze bazujące na wodzie wymagają napięcia powierzchniowego 45mN/m przed klejeniem: przynajmniej 43 mn/m jako proces kontrolny po aktywacji elektrycznej podłoża jako proces kontrolny po oczyszczaniu podłoża Wskazówki i rodzaje tuszy testowych: Energia powierzchniowa materiałów w stanie stałym: [dyn/cm=mn/m] PC 46,0 Polydimethyldisiloxane 14,1 LDPE 31,0 HDPE 33,0 PET 43,0 POM 38,0 PP 32,0 PS 33,0 PTFE 18,0 PVC 39,0 metale, tlenki metali >100 żelazo 2250 Powyższe wartości są bardzo zależne od stopnia czystości podłoża. Dodatki, szczególnie środki poślizgowe, barwniki mogą znacznie zmieniać te wartości dla poszczególnych materiałów. Warstwy wody pokrywające powierzchnie metalowe mogą symulować niższą wartość energii powierzchniowej. Standardowe norny dla oceny zwilżalność: DIN (4-1986) Średnia zwilżalność PE, PP i foli PVC - pomiar: obserwacja krawędzi rozprowadzonego tuszu zwyczajowo stosowane, proste w użyciu wysoka odtwarzalność +/-0,5mN/m (dyn/cm) Główne źródła problemów: zastosowanie do nie odpowiednich materiałów interpretacja niejednorodności DIN ISO 8296 (9-2003) i ASTM D a (2004) Minimalna zwilżalność foli z dwoma zastosowaniami tuszy testowych. trudność zastosowania tuszy testowych niska odtwarzalność +/- 2mN/m Główne źródła problemów: wymagana jednakowa grubość warstwy nanoszonego tuszu wprowadzenie wody z bawełnianymi naklejkami AFCO rekomendacja C (1980) zwilżalność foli aluminiowych ściekanie mieszanek woda- etanol z pochylonej próbki zaletą jest, jeśli tusz reaguje chemicznie z podłożem Dla zwiększeni a napięcia powierzchniowego Twojego detalu Tusze testowe Seria A: Formamide-Ethylenglycol zgodnie z normą DIN ISO 8296, seria A i ASTM D a, niebieska Krok: 1 mn/m w zakresie mN/m Standardowe tusze testowe: dla PE, PP itp. nie dla PU i PVC (miękkie) toksyczny Seria B: Methanole-Water mieszanka zgodnie z DIN , seria B i DIN ISO 8296, czerwona Krok:1 mn/m w zakresie mN/m odpowiednie dla PVC (miękkie) mn/m: toksyczny mn/m: szkodliwy Seria C: Ethanol-Water mieszanka, czerwona Krok: 1 mn/m w zakresie mN/m nieszkodliwy jeszcze nie w powszechnym użytku Seria D: Formamide-Water mieszanka zgodnie z DIN ISO 8296, niebieska Krok: 1 mn/m w zakresie mN/m toksyczny Seria E: Alkany 16, 18, 20, 22, 24, 25, 28 i 45 mn/m polaryzacja=0, przezroczysty Seria F: mieszanka woda sól stołowa 77 i 82 mn/m nieszkodliwy Metody pomiarowe energii powierzchniowej materiałów: tusze testowe łatwe w użyciu, wysokie ryzyko zanieczyszczenia tuszu kąt kontaktowy metoda laboratoryjna, polaryzacja może być obliczona Dostarczane ilości butelka 30 ml z pędzelkiem i pipetą 100, 500 i 1000 ml butelki uzupełniające zewnętrzny kontrolny system pomiarowy odbiór resztek, pozostałości tuszu Standardowe komplety do aplikacji: 19001: zestaw 3 dla metali (seria A + E) 4 x 30 ml: 20, 30, mn/m, pędzelek 19002: zestaw 1 dla tworzyw sztucznych (seria A) 4 x 30 ml: 34, 38, mn/m, pędzelek 19003: zestaw dodatkowy 2 (seria A) 4 x 30 ml:30, 40, mn/m, pędzelek UWAGA!!! Nie należy porównywać energii powierzchniowych podłoża otrzymanych różnymi metodami lub z zastosowaniem rożnych serii tuszy testowych. Firma TIGRES GmbH wykonuję wstępny pomiar napięcia powierzchniowego na Państwa próbkach. Prześlij nam Twoją próbkę!!! polecamy urządzenia do koronowania firmy TIGRES GmbH. PPHU Trans-West GmbH sp. z o. o. ul. Prądzyńskiego 20, Środa Wlkp tel. (0-61) , tel/fax (0-61) mail: transwest@telvinet.pl 10
