Politechnika Białostocka WYDZIAŁ MECHANICZNY. Instrukcja do zajęć laboratoryjnych
|
|
- Stanisława Kwiatkowska
- 6 lat temu
- Przeglądów:
Transkrypt
1 Politechnika Białostocka WYDZIAŁ MECHAICZY Instrukcja do zajęć laboratoryjnych Temat ćwiczenia: Analiza wpływu parametrów skrawania na siłę i temperaturę skrawania umer ćwiczenia: Laboratorium z przedmiotu: Obróbka skrawaniem i narzędzia Zebrał i opracował: B. Hościło Białystok 2011
2 1. Cel ćwiczenia. 1) Celem ćwiczenia jest praktyczne zapoznanie studentów z metodami pomiaru siły skrawania oraz wpływem parametrów skrawania na wielkość siły skrawania przy toczeniu. 2) Praktyczne zapoznanie ze sposobami pomiaru temperatury skrawania oraz z wpływem parametrów obróbki na temperaturę skrawania. 2. Wiadomości podstawowe, siły działające podczas skrawania Rys. 1. Kształt i położenie warstwy skrawanej podczas toczenia Proces skrawania wymaga użycia siły niezbędnej do odkształcenia warstwy skrawanej, oddzielenia jej od materiału w postaci wióra, odkształcenia tego wióra oraz pokonania różnych oporów tarcia, występujących głównie między narzędziem a obrabianym materiałem. Siła ta, zwana siłą skrawania, zależnie od warunków pracy, może się zmieniać w szerokich granicach. Działa na narzędzie skrawające, a następnie przenosi się na elementy obrabiarki. Siła skrawania działa również na obrabiany przedmiot i może powodować jego uszkodzenie, jeżeli kierunek, sposób działania i wartość przekraczają wartość dopuszczalną. Wobec tego powstaje konieczność zmierzenia wartości i rozpoznania sposobu oraz kierunku działania siły skrawania. Rys. 2. Składowe siły skrawania [7] Kierunek siły skrawania F przyłożonej do krawędzi skrawania można rozłożyć na trzy wzajemnie do siebie prostopadle kierunki (rys. 2). Siła F f, działająca równolegle do kierunku posuwu, nazywa się składową posuwową siły skrawania. Siła F p, działająca prostopadle do powierzchni obrabianej, nazywa się składową odporową siły skrawania. Siła F v, działająca stycznie do powierzchni skrawania, nazywa się składową obwodową siły skrawania. Jest to jednocześnie główna siła decydująca o zapotrzebowaniu przez obrabiarkę mocy niezbędnej do skrawania. Jej wartość zależy od właściwości materiału obrabianego, przekroju warstwy skrawanej, jej kształtu, kształtu ostrza skrawającego oraz stanu narzędzi skrawających i własności cieczy chłodząco-smarujących. Wartość siły skrawania F można ustalić z zależności geometrycznych. Jeżeli są znane elementy składowe, wówczas siła wypadkowa wynosi: Doświadczalnie stwierdzono, że wartość siły posuwowej F f dla noży o kącie γ = 15 i κ = 45 wynosi od 20 40% siły obwodowej F v. Siła promieniowa F p osiąga natomiast wartości 40 % siły obwodowej F v. (1) 2
3 Przyjmując wartości średnie sił F f i F p otrzymuje się zależność: Wynika z tego, że wypadkowa siła skrawania jest co do wartości niewiele większa od siły obwodowej F v. Stosunek obwodowej siły skrawania do pola przekroju poprzecznego warstwy skrawanej nazywa się oporem właściwym skrawania k s. (2) Znając wartość tego oporu można wyznaczyć obwodową siłę skrawania: (3), (4) Jeżeli znane są składowe siły wypadkowej, to można ustalić zapotrzebowanie mocy skrawania, którą powinien dostarczyć silnik obrabiarki. W ogólnym przypadku moc skrawania skr będzie sumą mocy F f. (5) = + + skr Fp Ff Fp vv = [kw] Fp vp = [kw] Ff vf = [kw] Ff (6) (7) (8) (9) gdzie: F v, F p, F f - składowe siły wypadkowej skrawania [k], v v, v p, v f składowe prędkości [m/min.] Ponieważ przy toczeniu poosiowym v p = 0, v f a jest bardzo mała, można przyjąć, że moc skrawania wyniesie: skr v = v [kw] (10) Moc obrabiarki powinna być większa od mocy skrawania ze względu na sprawność maszyny. Część mocy obrabiarki zużywana jest na pokonanie oporów wewnętrznych w mechanizmach maszyny. Po uwzględnieniu sprawności urządzenia η moc obrabiarki powinna wynosić: = vv [kw] η (11) gdzie: η - współczynnik sprawności obrabiarki 0,6 0,9. Z podanych wzorów wynika, że zapotrzebowanie mocy obrabiarki zależy od obwodowej siły skrawania i od prędkości skrawania v v. Jeżeli opory skrawania, zależnie od własności materiału oraz od przekroju warstwy skrawanej, są duże, to można zmniejszyć zapotrzebowanie mocy przez zmniejszenie prędkości skrawania. 3
4 W przeciwnym przypadku, tzn. gdy opory skrawania nie są zbyt duże, można w celu wykorzystania mocy obrabiarki zwiększyć prędkość skrawania. admierne jednak zwiększenie prędkości może powodować szybkie zniszczenie narzędzia wskutek przyspieszonego zużycia w wyniku nagrzewania się ostrza. W celu właściwego wykorzystania obrabiarki i narzędzia należy dobrać warunki skrawania, żeby zapewnić szybkie wykonanie przedmiotu przy równoczesnym zachowaniu dobrych własności technologicznych narzędzia i obrabiarki. 3. Aparatura pomiarowa Pomiary sił skrawania będą wykonywane na tokarce uniwersalnej TUC wyposażonej w tylny imak narzędziowy do zamocowania przygotowanego noża tokarskiego. Widok ogólny stanowiska przedstawia rys. 3. y x z Rys. 3. Tokarka TUC 50 z zamontowanym dodatkowym imakiem narzędziowym do pomiarów sił skrawania. W imaku widoczny nóż tokarski Zc (zdzierak wygięty prawy) z wymiennymi płytkami z węglików spiekanych. Do pomiaru sił przy toczeniu wykorzystano platformę pomiarową AMTI MC6. Układ ten wyposażony jest w zespół przetworników o wysokiej sztywności, dokładności oraz znikomym wzajemnym oddziaływaniu, zamknięty w olejoszczelnej i wodoszczelnej obudowie. Platforma pomiarowa umożliwia pomiar sześciu wielkości: sił osiowych Fx, Fy, Fz oraz momentów Mx, My i Mz. a) b) Rys. 4. Platforma pomiarowa AMTI MC i wzmacniacz pomiarowy MiniAmp MSA-6 Specyfikacja AMTI MC (wymiary w calach, w nawiasach podano wymiary w mm) Fz Fx, Fy Mz Mx, My [] [m]

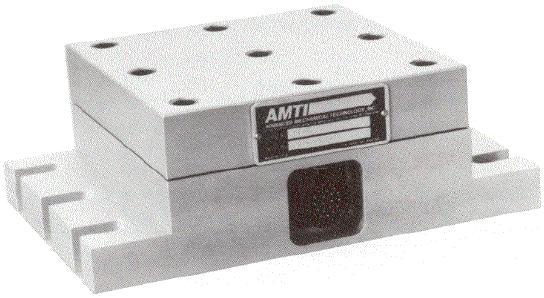

5 Rys. 5. Układ osi i podstawowe wymiary platformy pomiarowej AMTI MC Sygnały pomiarowe z platformy są wzmacniane przez układ wzmacniacza wielokanałowego MSA-6, a następnie przetwarzane przez program komputerowy AMTI etforce 2.2. Rys. 6. Okno programu AMTI etforce 2.2. Rys. 7. Okno wykresu wybranego kanału pomiarowego. Rys. 8. Ustawienia skali pionowej oraz koloru linii wykresu. 5
6 Wartości istotne dla dalszej analizy to siły Fx, Fy, Fz, kierunki działania sił uwidoczniono na rys. 3. Jednocześnie platforma pomiarowa rejestruje wartości momentów względem osi x, y, z, na ich podstawie możliwe jest określenie miejsca przyłożenia siły skrawania (położenie naroża ostrza skrawającego). Do pomiarów temperatury skrawania wykorzystano uniwersalny miernik temperatury oraz termoparę typu K. Końcówkę termopary doprowadzono w pobliże głównej krawędzi skrawającej noża tokarskiego Zc (zdzierak wygięty prawy) wykonując w tym celu otwór w trzonku i w płytce z węglika spiekanego (od wewnętrznej strony). Układ miernika i noża tokarskiego widoczny jest na rys. 9. Rys. 9. Urządzenie do pomiaru temperatury skrawania wraz z nożem tokarskim z wymiennymi płytkami 4. Przebieg ćwiczenia 1. Obliczyć prędkość skrawania dla danej średnicy toczenia: π d n v = [m / min] (12) Ustawić technologiczne warunki badania. 3. Przystąpić do uruchomienia sekwencji pomiarowej w programie etforce: a) Zerowanie układu pomiarowego przeprowadza się na nieobciążonej platformie pomiarowej wybierając z menu górnego pozycję Startup > Hardware Zero. 4. Uruchomić akwizycję danych w programie etforce, następnie uruchomić tokarkę i toczyć próbkę. a) Z panelu przycisków sterowania testem uruchamiamy Start i rozpoczynamy pomiary ładując opcjonalnie protokół pomiarowy (dotyczy najczęściej pomiarów biomechanicznych). b) astępnie uruchamiamy proces tarowania wybierając przycisk Tare. c) a tym etapie możliwe jest wykorzystanie platformy jako wagi, po wyborze przycisku Weigh w obszarze informacji o realizowanym teście (opcja niewykorzystywana w czasie realizacji bieżącego ćwiczenia). d) Jeśli wykresy mierzonych wielkości nie mieszczą się w oknie wykresu (rys. 7) lub zmiany wielkości są mało widoczne należy skorygować skale pionowe dla poszczególnych kanałów pomiarowych. W tym celu wybieramy przycisk Setup (rys. 8), a następnie ustalamy Units / Jednostki jako lub m oraz wpisujemy ile jednostek ( lub m) ma przypadać na działkę skali pionowej okna wykresu Units/Division (rys. 8) zatwierdzamy przyciskiem OK. e) Zatrzymanie akwizycji sygnałów pomiarowych następuje po wciśnięciu uaktywnionego w pp. b) przycisku Stop. Po zatrzymaniu akwizycji, zarejestrowany wykres może być dalej analizowany off-line, można określić wartości sił i momentów w określonych fazach wiercenia L1, L2, i L3. f) Prawym klawiszem myszy wskazać wykres do szczegółowej analizy klikając na nim, następnie przesuwając myszką w prawo obserwować wartości wyświetlane w polu informacji o wybranym kanale pomiarowym rys. 7, wybrane pozycje należy zanotować jako wartości mierzone. p. po wyborze kanału Fz 3 zapis Fz: t: należy rozumieć jako siła pionowa Fz = 1352, czas od uruchomienia akwizycji danych t = s. 5. Opracowanie wyników a) Uzyskane wyniki pomiarów wpisać do arkusza pomiarowego. b) Wykreślić wykresy zależności siły skrawania od prędkości skrawania, siły skrawania od prędkości posuwowej i siły skrawania od głębokości skrawania oraz analogiczne wykresy temperatury w funkcji parametrów obróbki. c) Opracować wnioski oparte o wyniki badań i przebieg ćwiczenia. 6
7 6. Literatura 1. Olszak W.: Obróbka skrawaniem, WT, Warszawa Jemielniak K.: Obróbka skrawaniem, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa Okoniewski S.: Technologia maszyn, WSiP W-wa 1996r. 4. Kornberger Z.: Technologia budowy maszyn technologia obróbki skrawaniem i montażu, WT, Tabela parametrów obróbki oraz arkusz pomiarowy Pomiar sil skrawania i temperatury przy toczeniu Obrabiarka: arzędzie: Materiał obrabiany: średnica [mm]: Obroty wrzeciona [obr/min.] 500 F(g) Posuw [mm/obr.] Temp. skrawania Opór właściwy Moc skrawnia v F f F p F v F t ks skr r Głębokość skrawania [mm] m/min. k k k k C deg MPa kw (uzupełnić) Głębokość skrawania [mm] 0.40 F(n) Posuw [mm/obr.] Temp. skrawania Opór właściwy Moc skrawnia v F f F p F v F t ks skr Obroty wrzeciona [obr/min.] m/min. k k k k C deg MPa kw Głębokość skrawania [mm] 0.40 F(p) Obroty wrzeciona [obr/min.] 500 Temp. skrawania Opór właściwy Moc skrawnia v F f F p F v F t ks skr Posuw [mm/obr.] m/min. k k k k C deg MPa kw (uzupełnić)
