1 dr inż. Ołeksij Kopyłow Aspekty techniczne projektowania balustrad przeszklonych wg przepisów w polskich i zagranicznych Konferencja Techniczna Co wpływa na jakośćkonstrukcji konstrukcji przeszklonych (badania, projektowanie, wykonanie elementów w składowych, montaż),, Warszawa

2 Co nazywamy balustradą? Balustrada ażurowe lub pełne zabezpieczenie (ogrodzenie) schodów, tarasów, balkonów, dachów, wiaduktów, mostów itp., montowane zazwyczaj na krawędzi zabezpieczanego elementu i pełniące jednocześnie funkcję ozdobną. Balustrada może być również ażurową przegrodą pomiędzy pomieszczeniami (np. w kościołach oddziela prezbiterium od nawy). www.

3 Przepisy krajowe Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002 r. (Dz.U. Nr 75, poz. 690) tj. z dnia 17 lipca 2015 r. (Dz.U. z 2015 r. poz. 1422) Rozdział 9. Dojścia i przejścia do urządzeń technicznych. Poziome dojścia i przejścia od strony przestrzeni otwartej powinny być zabezpieczone balustradą o wysokości 1,1 m z poprzeczką umieszczoną w połowie jej wysokości i krawężnikiem o wysokości co najmniej 0,15 m. Dział VII. Bezpieczeństwo użytkowania Schody zewnętrzne i wewnętrzne, służące do pokonania wysokości przekraczającej 0,5 m, powinny być zaopatrzone w balustrady lub inne zabezpieczenia od strony przestrzeni otwartej.

4 Balustrady przy schodach, pochylniach, portfenetrach, balkonach i loggiach nie powinny mieć ostro zakończonych elementów, a ich konstrukcja powinna zapewniać przeniesienie sił poziomych, określonych w Polskiej Normie dotyczącej podstawowych obciążeń technologicznych i montażowych. Wysokość i wypełnienie płaszczyzn pionowych powinny zapewniać skuteczną ochronę przed wypadnięciem osób. Szklane elementy balustrad powinny być wykonane ze szkła o podwyższonej wytrzymałości na uderzenia, tłukącego się na drobne, nieostre odłamki.

5 Wysokość i prześwity lub otwory w wypełnieniu balustrad powinny mieć wymiary określone w tabeli:

6 W budynku, w którym przewiduje się zbiorowe przebywanie dzieci bez stałego nadzoru, balustrady powinny mieć rozwiązania uniemożliwiające wspinanie się na nie oraz zsuwanie się po poręczy. Balustrady oddzielające różne poziomy w halach sportowych, teatrach, kinach, a także w innych budynkach użyteczności publicznej powinny zapewniać bezpieczeństwo użytkowników także w przypadku paniki. Dopuszcza się obniżenie pionowej części balustrady do 0,7 m, pod warunkiem uzupełnienia jej górną częścią poziomą o szerokości dającej łącznie z częścią pionową wymiar co najmniej 1,2 m.

7 W budynku na kondygnacjach położonych powyżej 25 m nad terenem można stosować loggie wyłącznie z balustradami pełnymi. W budynku na kondygnacjach położonych powyżej 12 m, lecz nie wyżej niż 25 m nad terenem, można stosować portfenetry, pod warunkiem zastosowania w nich progów o wysokości co najmniej 0,15 m.

8 Normy projektowania PN-EN Część 1-1: Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach PN-EN Część 1-4: Oddziaływania wiatru

9 Obciążenie użytkowe

10 Obciążenie użytkowe

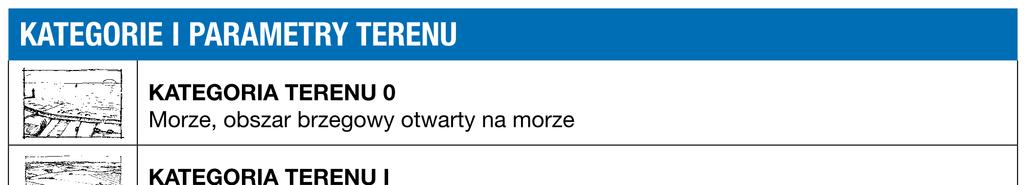

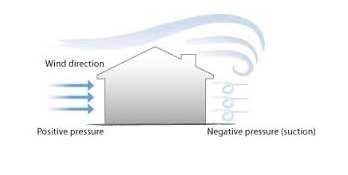

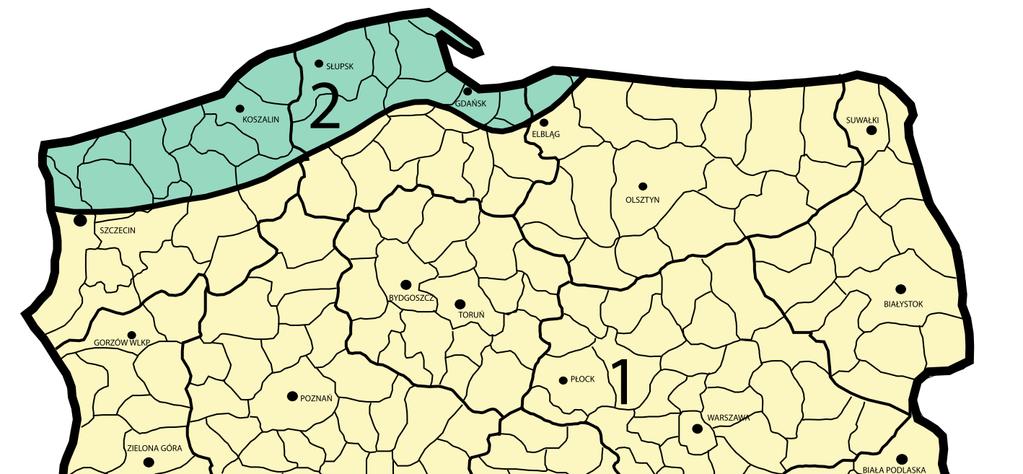

11 Obciążenia wiatrem

12 Obciążenia wiatrem

13 Normy zagraniczne BS 6180:2011 Barriers in and about buildings. Code of practice Norma przedstawia wymagania dot. projektowania i budowy barier tymczasowych i stałych typu: a) barier, wytyczających ścieżki ruchu; b) barier do zatrzymywania lub sterowania ruchem pojazdów do kg na obszarach, gdzie prędkość pojazdu jest ograniczona do maksymalnie 16 km / h; c) ścian (w tym z szyb) i innych elementów budynków lub budowli, Nie dotyczy elementów w obiektach sportowych, salach widowiskowych, aby chronić dzieci młodszych niż 24 miesięcy.

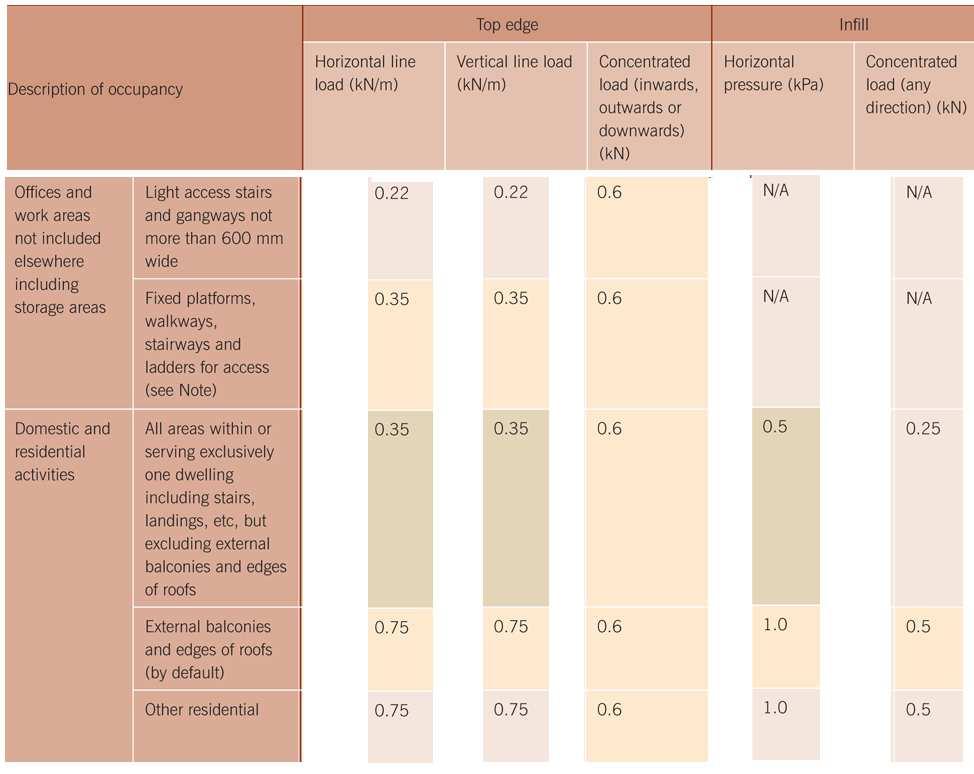

14 Wymagania Odporność na działanie równomiernie rozłożonego obciążenia, obciążenia liniowego przyłożonego do poręczy, obciążenia skupionego. Wartość obciążenia jest uzależniona od zamierzonego miejsca stosowania balustrady. Po przyłożeniu ww. obciążeń całkowite przemieszczenie poziome bariery nie powinno przekraczać 25 mm Fiona Cobb. Structural Engineer's Pocket Book: Eurocodes, Third Edition

15

16

17 Building Regulations Protection from falling, collision and impact. Stairs, ladders and ramps. Protection from falling.vehicle barriers and loading bays. Protection against impact with glazing. Additional provisions for glazing in buildings other than dwellings. Protection against impact from and trapping by doors

18 Grubości szyb:

19 Przepisy Australii i Nowej Zelandii AS/NZS : 2002 Structural design actions Permanent, imposed and other actions requirements

20

21

22 Niemieckie wytyczne DIN "Szkło w budownictwie - Zasady projektowania i budowy" składa się z następujących części: Część 1: Terminologia i zasady ogólne Część 2: Liniowo podparte przeszklenia Część 3: Punktowo montowane przeszklenia Część 4: Dodatkowe wymagania dotyczące odporności na uderzenia przeszklenia Część 5: Dodatkowe wymagania dotyczące wymiarów elementów przeszklenia Część 6: Wymagania dodatkowe dla środków do czyszczenia i konserwacji przeszklenia (w przygotowaniu) Część 7: Konstrukcje specjalne (w przygotowaniu)

23 DIN Nominalna grubość szkła poszczególnych szyb 3 mm i 19 mm... Szyby muszą być tak dobrane i skonfigurowane, aby uzyskać wystarczającą niezawodność pozwalającą na przeniesienie wszystkich obciążeń, które pojawiają się podczas ich użytkowania... Wartości charakterystyczne obciążeń należy przyjmować wg właściwych norm

24 DIN liniowo podparte przeszklenia... Płaskie przeszklenia wypełniające, które są zamocowane na co najmniej dwóch przeciwległych stronach... W zależności od ich pochylenia do pionu wyróżniają Szklenie poziome: nachylenie> 10 i Pionowe przeszklenia: nachylenie 10.. Wymagana jest minimalna głębokość osadzenia 10 mm... Odkształcenie konstrukcji nie większe niż 1/200.

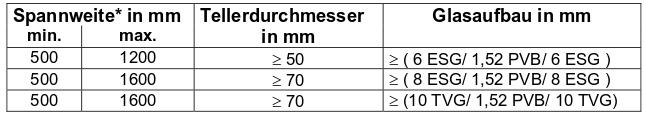

25 DIN punktowe mocowanie szkła... Mocowania punktowe są podzielone na: - mocowania talerzykowe, które przechodzą przelotowo przez otwory szkła, - uchwyty narzędziowe, które nie potrzebują otworów i rozmieszczane są na rogach i obrzeżach szyby... Krawędzie otworów w szkle - polerowane... Punktowe mocowanie dopuszczone do stosowania w budownictwie... Uchwyt talerzykowy o minimalnej średnicy T=50 mm, S=12 mm.

26 DIN Dodatkowe wymagania Kategoria B: Poszczególne tafle połączone są przez ciągły poręcz. Poręcz może być zamontowany na górnej krawędzi tafli punktowo. Może być stosowany tylko VSG laminowane szkło bezpieczne. Kategoria C1: pojedyncze przeszklenie laminowane

27 Technische Regeln für die Verwendung von absturzsichernden Verglasungen (TRAV), Fassung Januar 2003 W dokumencie przedstawiono wytyczne dot. projektowania przeszkleń zabezpieczających rzed wypadnięciem. W przegrodach tego typu można stosować symetryczne szyby laminowane. Szczególną uwagę w dokumencie poświęcono balustradom. W TRAV balustrady zaliczono do wyrobów kat. B oraz C1.

28 Odporność na uderzenie oponą 50 kg

29

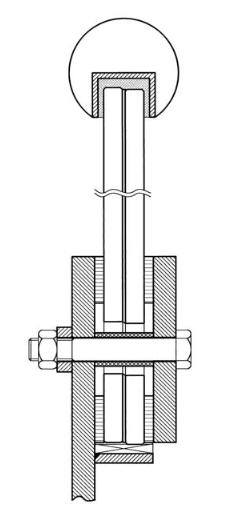

30 Zasdy projektowania balustrad typu B : - brak kontaktu szkła i metalu; - wysokość części ściskającej 100 mm; - grubość elementów zaciskowych 12 mm; - odległość pomiędzy śrubami zaciskowymi 300 mm; - podpora pod szybą; - plastykowa tuleja na śrubach; -odległość otworu od krawędzi 25mm d 35 mm
