2 Pompy obiegowe, cyrkulacyjne i liniowe OPIS RODZINY Przeznaczenie bezdławnicowe przewidziane zostały do stosowania w instalacjach ciepłowniczych o zmiennym i stałym natężeniu przepływu. Dzięki różnorodnym możliwościom sterowania i regulacji mogą być stosowane w prawie każdym obiegu c.o. lub c.w.u., którego punkt pracy mieści się w obrębie pola charakterystyk. Pompy liniowe dławnicowe znajdują ponadto zastosowanie w instalacjach wodociągowych, przemysłowych, chłodniczych i klimatyzacyjnych. Budowa Pompy zbudowane są w układzie in-line z położonymi przeciwlegle króćcami o jednakowej średnicy. W pompach bezdławnicowych zastosowano silnik z mokrym wirnikiem. Głowicę silnika wraz ze skrzynką zaciskową można obrócić po zluzowaniu śrub mocujących i ustawić skrzynkę zależnie od położenia montażowego pompy. Komora rotora silnika jest oddzielona od stojana głębokotłoczoną koszulką, uszczelnioną tylko na korpusie i korku odpowietrzającym dwoma uszczelkami spoczynkowymi. Pompy dławnicowe z silnikiem suchym są pompami monoblokowymi z wirnikiem montowanym na przedłużonym wale silnika. Zabezpieczenia Pompy sterowane elektronicznie MEGA są fabrycznie zabezpieczone przed przeciążeniem termicznym. Pompy MAXIMA, EEKTA i ERGA zabezpieczono dodatkowo przed zbyt wysoką temperaturą pompowanego czynnika, niskim napięciem oraz blokadą wirnika. standardowe zabezpieczone są przed przeciążeniem. Dodatkowo pompy standardowe można zabezpieczyć przed suchobiegiem montując układ UZ. Energooszczędność Dzięki automatycznemu dopasowywaniu mocy i różnym opcjom sterowania, pompy sterowane pracują pod zmiennym obciążeniem w skali roku. Pozwala to na redukcję zużycia energii, a w konsekwencji niższą emisję CO 2. Opatentowane rozwiązanie chłodzenia elektroniki oraz mokry wirnik silnika oddają czynnikowi grzejnemu moce tracone jako dodatkowy zysk cieplny. Wszystkie pompy można wyposażyć w okładziny termoizolacyjne. Pompy są łatwe w demontażu i separacji materiałów dla ich utylizacji. Części z tworzyw są oznaczone kodem materiału. Malowanie odbywa się lakierami wodorozcieńczalnymi. Czynnik tłoczony Czyste, niewybuchowe i nieagresywne niskolepkie ciecze, bez olejów mineralnych i zanieczyszczeń mechanicznych lub długowłóknistych. Czynniki o lepkości kinematycznej do 10 mm 2 /s. Zalety Optymalizacja wymiarów, pewność i niezawodność pracy, łatwość zainstalowania, cichobieżność, bezobsługowa praca, wysoka jakość wykonania, możliwość wymiany silnika bez konieczności demontażu pompy, dwuletnia gwarancja. Uszczelnienia z silnikiem mokrym nie posiadają dławnicy. Pompy liniowe typoszeregu PML i mpml wyposażone są w uszczelnienia mechaniczne typu DMc, natomiast w pompach PT i PTe montowane jest uszczelnienie typu BAQE. Klasy energooszczędne Energooszczędność jest obecnie jednym z podstawowych parametrów charakteryzujących pompy obiegowe. W tym przypadku im bardziej efektywna, oszczędna i przyjazna środowisku jest pompa, tym wyższą klasę energetyczną posiada. Klasy energetyczne określane są zgodnie z normami zawartymi w dyrektywie Unii Europejskiej nr 94/2/E z dnia 21 stycznia 1994 r. Teoretycznie mogą one przyjmować wartości od A++ (klasa najwyższa) do G (klasa najniższa). W praktyce, trudno dziś spotkać na polskim rynku pomp obiegowych, produkty o klasie poniżej D. Większość dostępnych na naszym rynku pomp mieści się w kategorii A, B lub C. TECHNOLOGIA ECM W celu uzyskania wyższej sprawności pracy pompy, a w konsekwencji ograniczenia zużycia energii elektrycznej, tradycyjne silniki zastępowane są przez silniki ECM (Electronically Commutated Motor), czyli silniki komutowane elektronicznie. W wirnik silnika wbudowano magnes trwały, co eliminuje potrzebę dostarczania energii do jego magnesowania. Wirujące pole magnetyczne stojana w silniku EC komutowane jest elektronicznie przez układ mikroprocesorowy, który przelicza wymagane parametry i steruje przetwornicą częstotliwości zasilającą w sposób zoptymalizowany uzwojenia silnika. Pozwala to na płynną regulację prędkości obrotowej silnika pompy - dopasowaną do aktualnych wymagań hydraulicznych. Silniki ECM są silnikami synchronicznymi, co oznacza, że napędzające pole magnetyczne porusza się dokładnie z tą samą prędkością co wirujący wirnik, eliminując zjawisko poślizgu i związanych z nim strat. Terminy dostaw Zapewniamy krótkie terminy dostaw: dla pomp obiegowych i cyrkulacyjnych do 14 dni, dla pomp liniowych dławnicowych do 21 dni. Szczegóły dostępne u naszego Inżyniera Produktu. Doradztwo Przy wyborze każdego urządzenia przeprowadzamy szczegółową analizę potrzeb i ewentualnego zastosowania, tak aby spełniało ono warunki techniczne i było optymalnie i ekonomicznie wykorzystywane. 1

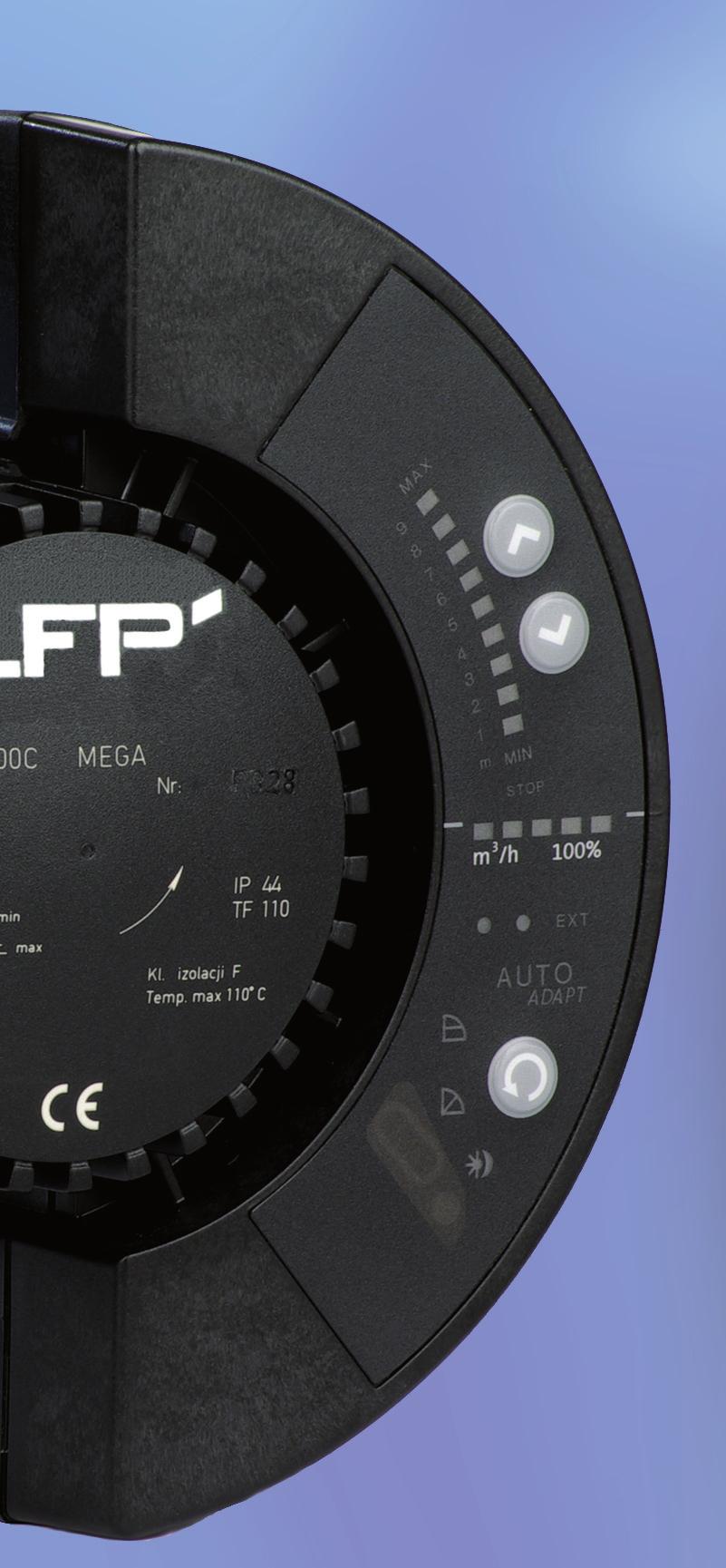

3 POe MEGA, MAXIMA, EEKTA sterowane elektronicznie POe MEGA obiegowe z silnikiem z magnesem trwałym MAXIMA obiegowe z silnikiem komutowanym (ECM) i autoregulacją EEKTA obiegowe z silnikiem komutowanym (ECM) Elektroniczne pompy obiegowe typu POe... MEGA znajdują zastosowanie wszędzie tam, gdzie występują zmienne natężenia przepływu, m.in. w instalacjach ciepłowniczych, przemysłowych, ogrzewania podłogowego i systemach automatyki budynków. Elektroniczne pompy MAXIMA przeznaczone są do zapewnienia obiegu wody w systemach grzewczych. Pompy stosuje się do instalacji, w których występuje regulacja zaworami termostatycznymi. Pompy EEKTA stosowane są w celu zapewnienia obiegu wody w systemach grzewczych. Zalecane są szczególnie w instalacjach o stałej charakterystyce oporów przepływu. do 12 m 3 /h do 11 m +15 do +95 C mm do 3 m 3 /h do 5,6 m 0,6 MPa 10 do +95 C 25 mm do 3 m 3 /h do 6 m 0,6 MPa 10 do +95 C 25 mm kompozyt ceramika kulisty-kompozyt kuliste-ceramiczne kulisty-kompozyt kuliste-ceramiczne Klasa energetyczna A Klasa energetyczna A autoregulacja Klasa energetyczna A lub B 2

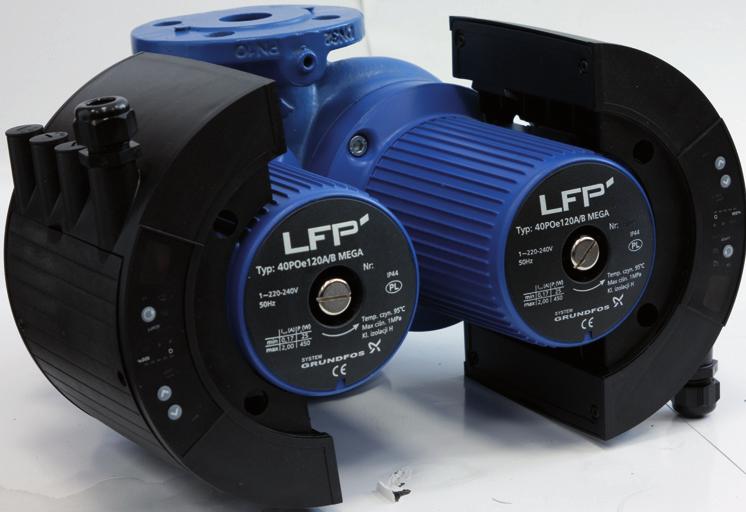

4 POe MEGA, POPe MEGA sterowane elektronicznie POe MEGA obiegowe z silnikiem z magnesem trwałym POPe MEGA obiegowe podwójne z silnikiem z magnesem trwałym Elektroniczne pompy obiegowe typu POe... MEGA znajdują zastosowanie wszędzie tam, gdzie występują zmienne natężenia przepływu, m.in. w instalacjach ciepłowniczych, przemysłowych, ogrzewania podłogowego i systemach automatyki budynków. Elektroniczne bezdławnicowe pompy obiegowe typu POPe MEGA znajdują zastosowanie w instalacjach, w których występują zmienne natężenia przepływu. Należą do nich: instalacje ciepłownicze, przemysłowe, systemy ogrzewania podłogowego i systemy automatyki budynków. do 90 m 3 /h do 12 m +15 do +95 C mm do 90 m 3 /h do 12 m +15 do +95 C mm / 3~ V Klasa energetyczna A Klasa energetyczna A 3

5 ERGA, PWe MEGA sterowane elektronicznie ERGA cyrkulacyjne z silnikiem komutowanym (ECM) PWe MEGA cyrkulacyjne z silnikiem z magnesem trwałym Przeznaczona jest do zapewnienia obiegu ciepłej wody użytkowej (c.w.u) w instalacjach domowych. Jej działanie pozwala na otrzymanie ciepłej wody natychmiast po odkręceniu kranu. Elektroniczne pompy cyrkulacyjne stosowane są w małych i średnich instalacjach cyrkulacji ciepłej wody użytkowej o zmiennym natężeniu przepływu. do 0,9 m 3 /h do 1,1 m +10 do +110 C 15 mm do 12 m 3 /h do 11 m +15 do +95 C mm mosiądz kulisty-kompozyt kuliste-ceramiczne brąz kompozyt ceramika 4

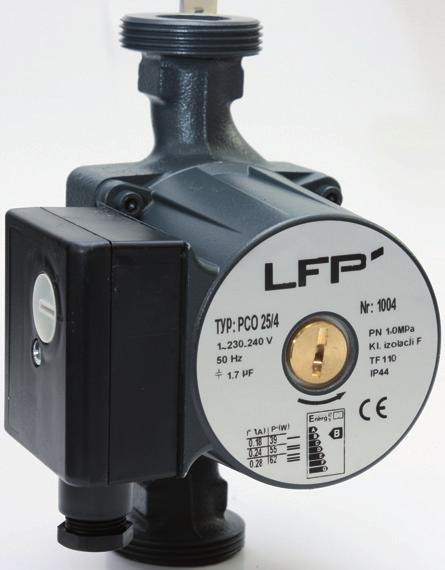

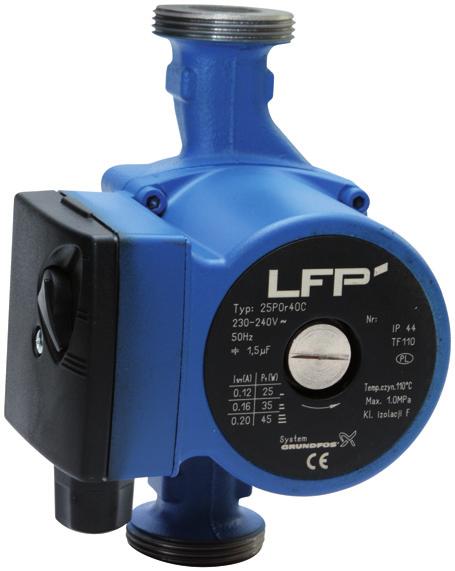

6 POr, PCO Pompy obiegowe i cyrkulacyjne standardowe POr obiegowe z przyłączem gwintowanym PCO obiegowe z przyłączem gwintowanym Bezdławnicowe obiegowe pompy centralnego ogrzewania typu POr stosowane są w instalacjach ze stałym lub nieznacznie zmiennym przepływem, m. in. w instalacjach ciepłowniczych i grzewczych. Służą do wymuszania obiegu wody w układach centralnego ogrzewania. Bezdławnicowe obiegowe pompy centralnego ogrzewania typu PCO stosowane są w instalacjach ze stałym lub nieznacznie zmiennym przepływem, m. in. w instalacjach ciepłowniczych i grzewczych, układach klimatyzacyjnych, instalacjach ogrzewania podłogowego. do 12 m 3 /h do 8 m +10 do +110 C mm do 4 m 3 /h do 6,3 m +10 do +110 C 25 mm kompozyt ceramika kompozyt Klasa energetyczna B i C 3 stopniowe Klasa energetyczna B 3 stopniowe 5

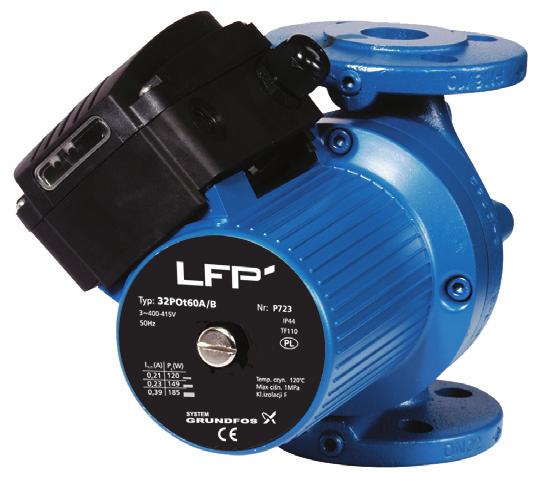

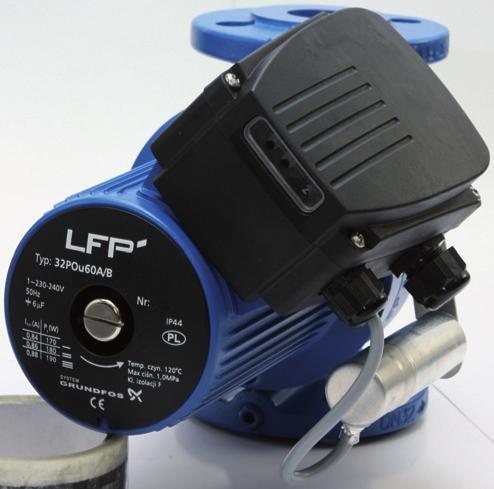

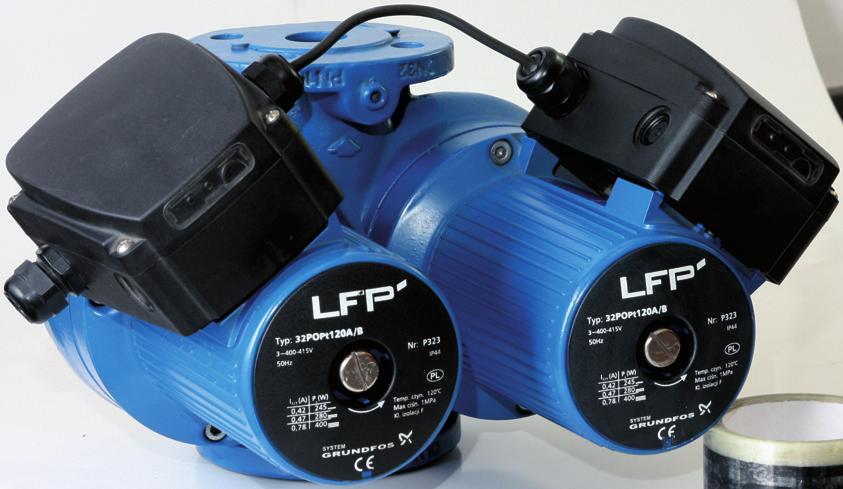

7 PO(s,t), PO(u,w), POP(s,t) Pompy obiegowe i cyrkulacyjne standardowe PO(s,t) obiegowe z przyłączem kołnierzowym PO(u,w) obiegowe z przyłączem kołnierzowym POP(s,t) obiegowe podwójne z przyłączem kołnierzowym Bezdławnicowe pompy obiegowe typ PO(s,t) stosowane są w średnich i dużych instalacjach centralnego ogrzewania, instalacjach klimatyzacyjnych i przemysłowych oraz w instalacjach przesyłowych. Bezdławnicowe pompy obiegowe typ PO(u,w) stosowane są w średnich i dużych instalacjach centralnego ogrzewania, instalacjach klimatyzacyjnych i przemysłowych oraz w instalacjach przesyłowych. Bezdławnicowe pompy obiegowe typ POP(s,t) stosowane są w średnich i dużych instalacjach centralnego ogrzewania, instalacjach klimatyzacyjnych i przemysłowych oraz w instalacjach przesyłowych. do 80 m 3 /h do 15 m -10 do +110 C mm do 50 m 3 /h do 15 m -10 do +110 C mm do 80 m 3 /h do 15 m -10 do +110 C mm Klasa energetyczna 3~ C 3-stopniowe Klasa energetyczna C 3-stopniowe Klasa energetyczna 3~ V C 3-stopniowe 6

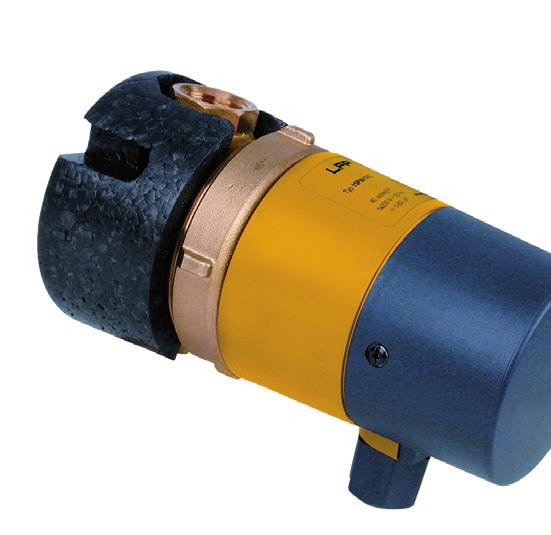

8 15PWr, PWr, PW(s,t,u,w) Pompy obiegowe i cyrkulacyjne standardowe 15PWr cyrkulacyjne z przyłączem gwintowanym PWr cyrkulacyjne z przyłączem gwintowanym PW(s,t,u,w) cyrkulacyjne z przyłączem kołnierzowym Instalacje ciepłej wody użytkowej w domkach jednorodzinnych, małe instalacje chłodnicze i klimatyzacyjne. Pompy typu PWr stosowane są w instalacjach ciepłej wody użytkowej ze stałym lub nieznacznie zmiennym przepływem. Pompy typu PW przeznaczone, do średnich i dużych instalacji ciepłej wody użytkowej ze stałym lub nieznacznie zmiennym przepływem. do 0,8 m 3 /h do 1,2 m +2 do +95 C 15 mm do 12 m 3 /h do 8 m +2 do +95 C mm do 80 m 3 /h do 15 m +2 do +95 C mm mosiądz kulisty-kompozyt kuliste-ceramiczne brąz kompozyt ceramika brąz IP 42 3-stopniowe 3~ V 3-stopniowe 7

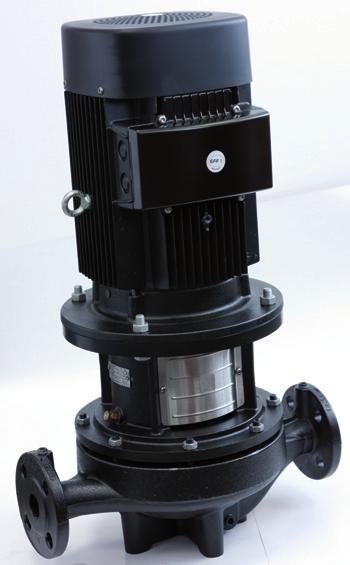

9 Pompy liniowe PML, mpml, PT Pompy liniowe standardowe PML liniowe monoblokowe z przyłączem kołnierzowym mpml liniowe monoblokowe z przyłączem kołnierzowym PT liniowe monoblokowe z przyłączem kołnierzowym Pompy monoblokowe liniowe stosowane są w obiegach centralnego ogrzewania, instalacjach klimatyzacyjnych, instalacjach wodociągowych i przemysłowych. Pompy monoblokowe liniowe stosowane są w obiegach ciepłej wody użytkowej, instalacjach klimatyzacyjnych i przemysłowych. Pompy monoblokowe liniowe stosowane są w obiegach centralnego ogrzewania, ciepłej wody użytkowej, instalacjach klimatyzacyjnych, instalacjach wodociągowych i przemysłowych. do 180 m 3 /h do 50 m -15 do +120 C mm do 180 m 3 /h do 50 m +2 do +95 C mm do 380 m 3 /h do 93 m 1,6 MPa +25 do +140 C mm lub stal kulkowe brąz brąz lub stal kulkowe lub kulkowe Obroty 3~ V IP 54 i IP i 2900 min -1 Obroty 3~ V IP 54 i IP i 2900 min -1 Obroty 3~ V IP i 2900 min -1 8
