BUDOWNICTWO NISKOENERETYCZNE I PASYWNE.

Transkrypt

1 BUDOWNICTWO NISKOENERETYCZNE I PASYWNE

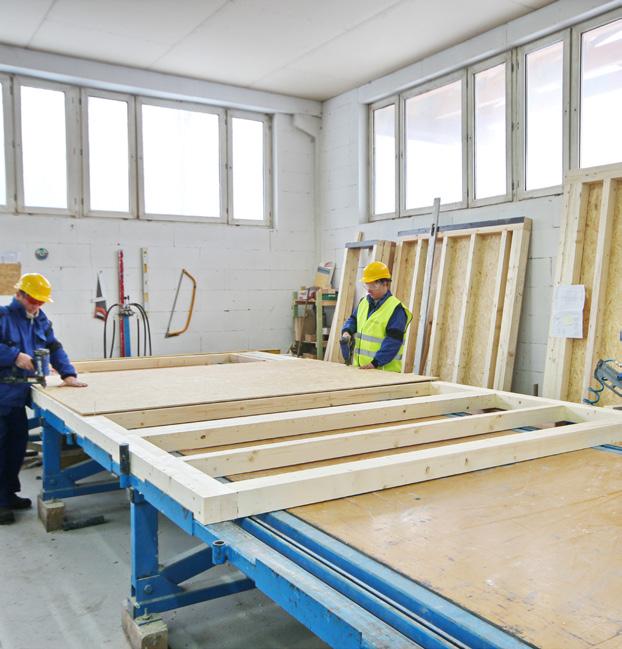

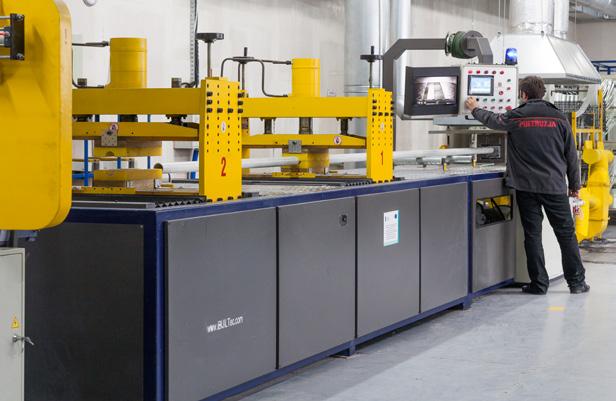

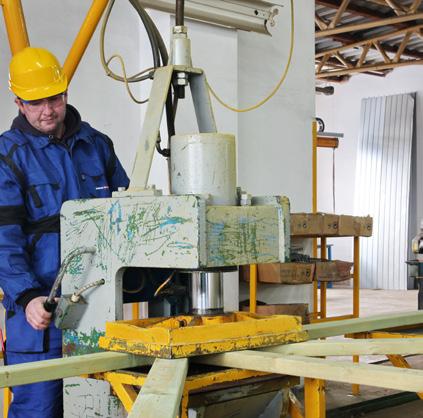

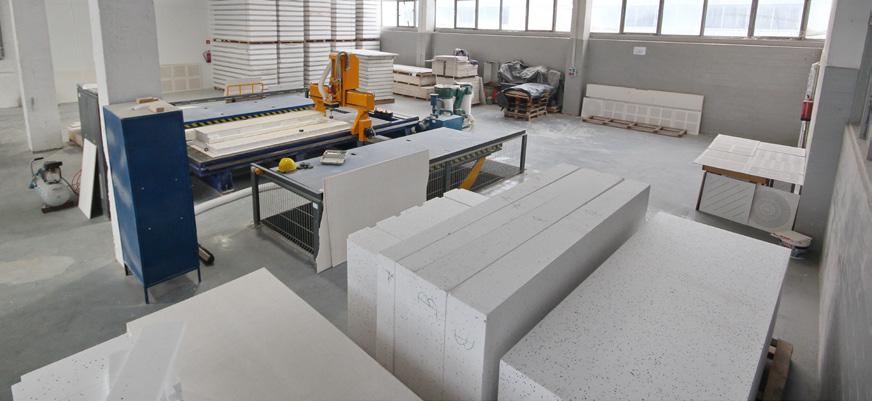

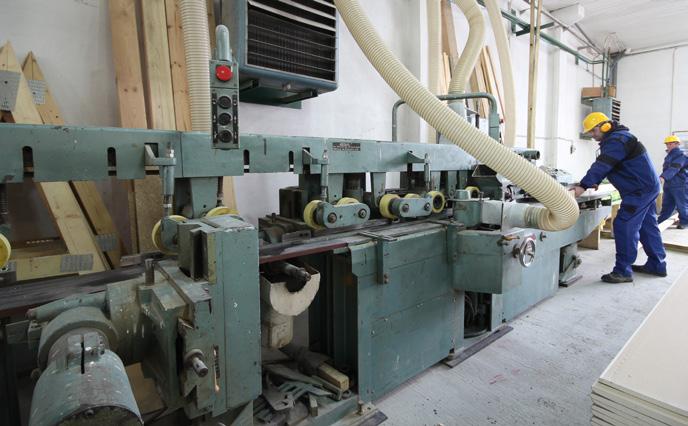

2 PREZENTACJA FIRM DREW-INWEST Sp z o.o. prefabrykowane konstrukcje dachów, hal, stropów, ścian budynków produkcja prefabrykowanych, energooszczędnych budynków mieszkalnych LS Tech-Homes S.A. produkcja płyt magnezowych MgO Green produkcja paneli kompozytowych SIP MgO Green produkcja kształtowników z żywic zbrojonych włóknem szklanym w technologii pultruzji

3 CZYM JEST DOM PASYWNY I NISKOENERGETYCZNY Dom niskoenergetyczny jest różnie definiowany w zależności od kraju: Niemcy - 7 litrowy limit spalania oleju opałowego na 1m² powierzchni ogrzewanej na rok (50 kwh/m²rok) Szwajcaria - dom MINERGIE standard (42 kwh/m²rok) Polska - dom w standardzie NF40 zgodnie z wytycznymi NFOŚWiGW (40 kwh/m²rok) Definicja domu pasywnego jest ujednolicona w większości krajów świata. Parametry techniczne określające dom pasywny zostały ujednolicone i wprowadzone przez Passivhaus Institut [Instytut Budownictwa Pasywnego] założony w 1996 roku, jako niezależna placówka badawcza w Darmstadt, Niemcy. Niemcy - Passivehaus Institut (15 kwh/m²rok) Polska - dom pasywny w standardize NF15 (15 kwh/m²rok). Standard domu pasywnego został następnie adoptowany przez większość krajów na świecie, lecz najbardziej dynamiczny rozwój budownictwa pasywnego ma obecnie miejsce w Europie. okna zewnętrzne 36,3% - 23,1% wentylacja 31,6% - 25,5% ściany zewnętrzne 19,6% - 13,3% dach 13,3% - 6% podłoga na gruncie 10,3% - 4,9% strop pod nieogrzewanym poddaszem 9,4% - 0% drzwi zewnętrzne 4,2% - 1,8% strop zewnętrzny 2,3% - 0% straty ciepła przez poszczególne przegrody DOM PASYWNY: 15 kwh/m 2 *ROK

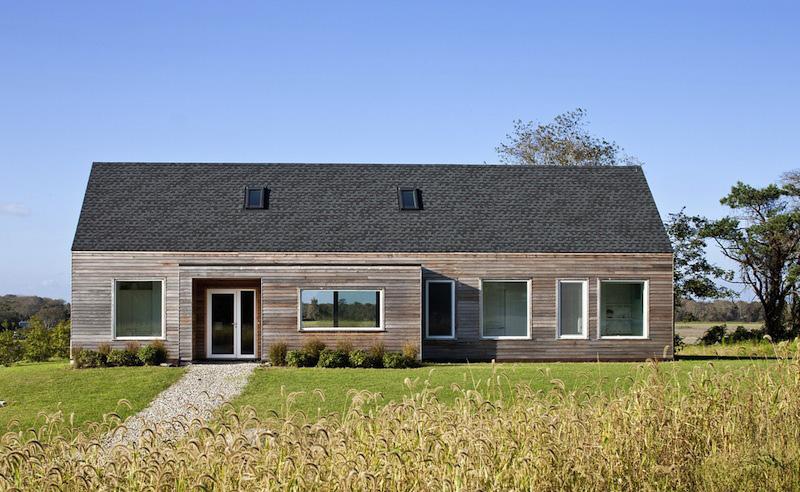

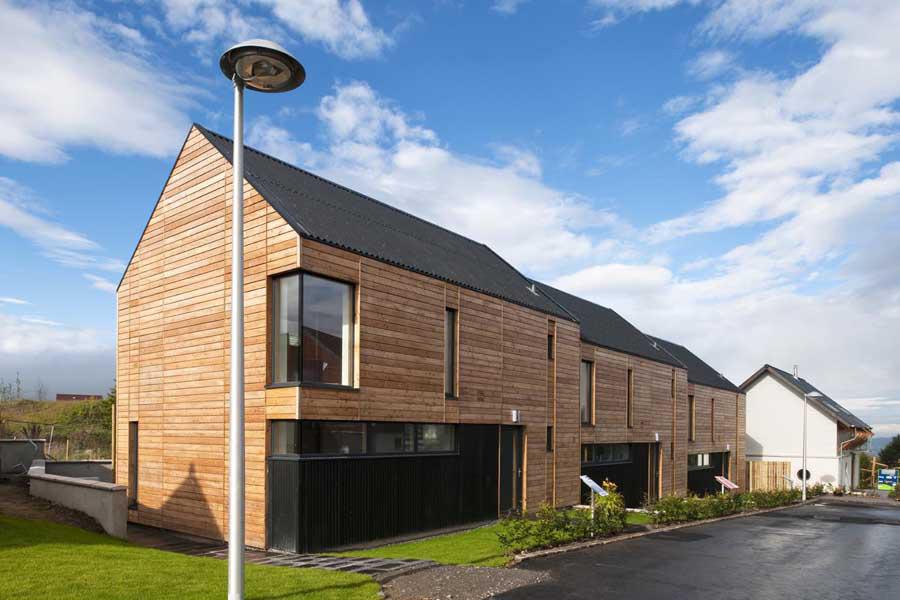

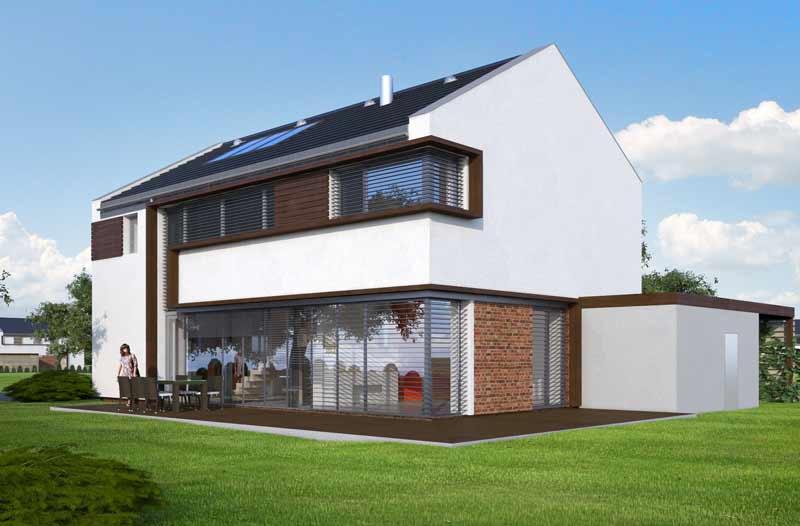

4 BRYŁA BUDYNKU PASYWNEGO I NISKOENERGETYCZNEGO Zwartość bryły budynku jest jedną z głównych cech budynków niskoenergetycznych i pasywnych. Zwartość bryły określa się za pomocą: stosunku powierzchni obudowy do kubatury ogrzewanej (współczynnika kształtu) A/V m²/m³ lub stosunku powierzchni obudowy budynku do powierzchni ogrzewanej, A/A m²/m² Im bardziej zwarta bryła budynku tym mniejsza powierzchnia przegród w stosunku do kubatury ogrzewanej powoduje straty ciepła przez przenikanie. Zwarta bryła oznacza mniejszą powierzchnię przegród, które muszą być zaizolowane i utrzymane w przyszłości. Prosta bryła bez dużej ilości, wykuszy, balkonów to mniejsza liczba mostków cieplnych i nieszczelności. ZWARTA BRYŁA = WYŻSZA SZCZELNOŚĆ

5 IZOLACJA CIEPLNA ZEWNĘTRZNYCH PRZEGRÓD BUDOWLANYCH Wymagania dla standardów niskoenergetyczny i pasywny określono oddzielnie dla budynków jednorodzinnych i wielorodzinnych z podziałem na strefy klimatyczne I,II i III oraz IV i V podane w normie PN EN Stąd też np.; budynek pasywny zlokalizowany w Warszawie czy Suwałkach będzie miał różną izolację termiczną przegród zewnętrznych.

6 UKŁAD WENTYLACJI MECHANICZNEJ Z ODZYSKIEM CIEPŁA Zadaniem systemu wentylacji w budynkach mieszkalnych NF40 i NF15 oprócz dostarczenia świeżego powietrza zewnętrznego, usunięcia zużytego powietrza wewnętrznego i zapewnienie przepływu powietrza po budynku jest maksymalne ograniczenie strat ciepła. Aby było to możliwe system wentylacji musi spełniać szereg wymagań. Pierwszym i najważniejszym z punktu widzenia efektywności energetycznej jest odzyskiwanie ciepła z powietrza wywiewanego i przekazywanie go do powietrza nawiewanego [3]. Jak pokazały obliczenia nie da się osiągnąć standardu NF40 jeżeli sprawność temperaturowa będzie niższa niż 85% a standardu NF15 jeżeli będzie niższa niż 90% dla budynku jednorodzinnego zlokalizowanego w Warszawie. Osiągnięcie tak wysokiej sprawności wymaga zastosowania central wentylacyjnych z wysokosprawnymi wymiennikami ciepła.

7 TECHNOLOGIA WYKONANIA PRZESZKLEŃ Aby sprostać wymaganiom stawianym przez standard pasywny i niskoenergetyczny okna i drzwi zewnętrzne posiadają bardzo niski współczynnik izolacyjności termicznej z uwzględnieniem ramy okna: NF 15-0,7-0,8 W/m²*K NF 40-0,8-1,0 W/m²*K Tak wysoko postawione standardy mogą zostać spełnione tylko przez okna z potrójną szybą, niską emisyjnością powłok, przestrzeń między panelami wypełniona argonem lub kryptonem oraz z uszczelką gwarantującą wysoką szczelność.

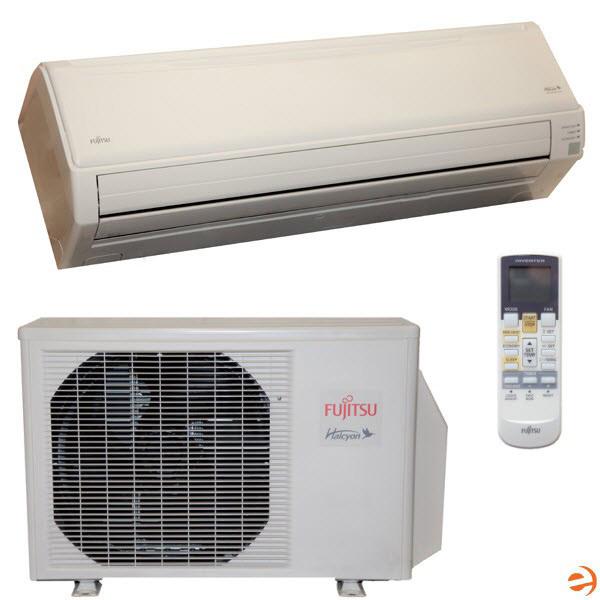

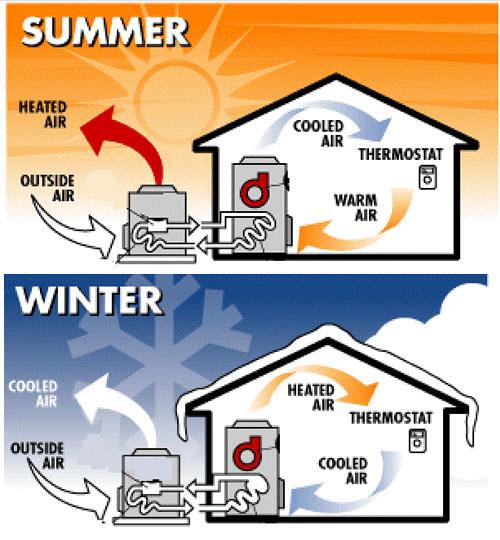

8 FOTOWOLTAIKA, FOTOTERMIKA, POMPY CIEPŁA Rosnące ceny energii i coraz większe obciążenie środowiska naturalnego dają wyraźny sygnał by myśleć o alternatywnych formach pozyskiwania energii. Energia odnawialna jest energią przyszłości, a pompy ciepła są wspaniałym rozwiązaniem, by efektywnie wykorzystywać tę bezpłatną energię. W ten sposób można być nie tylko bardziej niezależnym, ale także chronić środowisko naturalne i własny portfel. Pompa ciepła to urządzenie, które przepompowuje ciepło z obszaru o niskich temperaturach (tzw. dolne źródło pompy ciepła) do domowej instalacji grzewczej, w której temperatura czynnika jest wyższa. Nazwa jest analogiczna do zwykłej pompy wodnej, która pobiera wodę z miejsca na niskiej wysokości i przetłacza ją wyżej, lub podnosi jej ciśnienie. Pompa ciepła niejako podnosi temperaturę ciepła, ułatwiając jego wykorzystanie do ogrzewania. Dzięki temu możemy czerpać ciepło z gruntu, powietrza czy wody, a następnie używać je do ogrzewania naszego domu. Aktywny system słoneczny to instalacja, w której przemiana energii promieniowania słonecznego w energię użytkową zachodzi w odpowiednich elementach składowych, w sposób wymuszony działaniem urządzeń mechanicznych napędzanych dodatkową energią z zewnątrz. Zadaniem aktywnego systemu grzewczego jest pochłanianie i magazynowanie energii promieniowania słonecznego, a następnie w sposób kontrolowany rozprowadzenie jej do odbiorcy. Do aktywnych systemów słonecznych należą: termiczne kolektory słoneczne (następuje w nich konwersja fototermiczna) są to systemy przetwarzające energię słoneczną w ciepło, ogniwa fotowoltaiczne (następuje w nich konwersja fotowoltaiczna) są to systemy przetwarzające bezpośrednio energię promieniowania słonecznego na energię elektryczną.

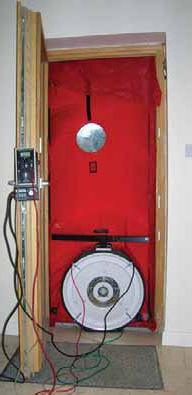

9 SZCZELNOŚĆ POWIETRZNA Budynki pasywne i niskoenergetyczne muszą posiadać warstwę gazoszczelną, jest to z reguły warstwa wewnętrzna przegród zewnętrznych. Technologia SIP - paneli kompozytowych jest uznawana ze względu na swoja szczelność za najbardziej właściwą jeśli chodzi o jej stosowanie w budownictwie pasywnym. Do uzyskania wymaganej szczelności w domach pasywnych i niskoenergetycznych są stosowane wymienniki dla dostarczanego powietrza - rekuperatory. Podczas weryfikacji energetycznej budynku szczelność jest sprawdzana podczas Blowerdoor Testu. Szczelnoścć powietrzna dla standardu NF 15-0,6 l/h Szczelnoścć powietrzna dla standardu NF 40-1,0 l/h

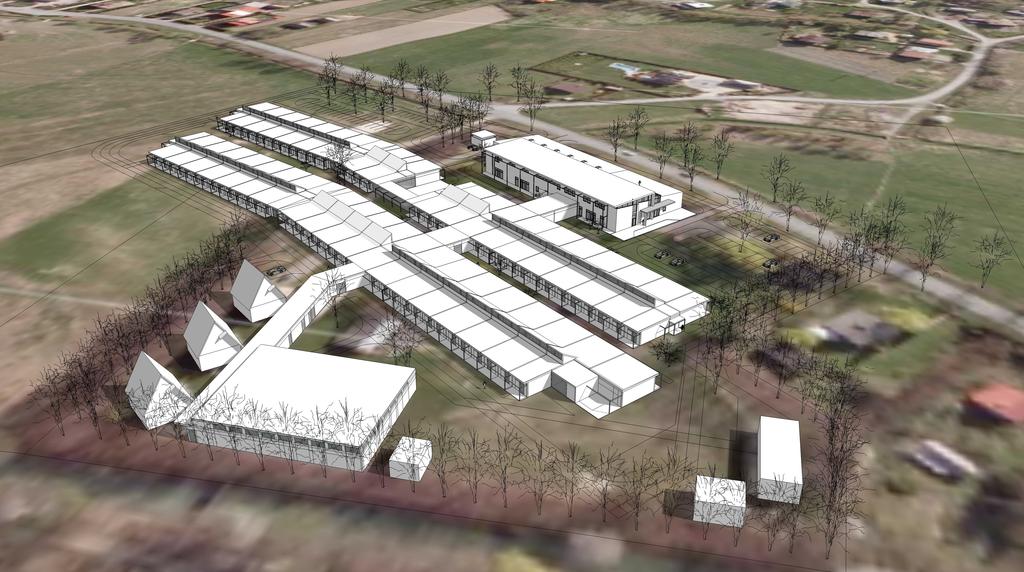

10 PORĄBKA - BUDYNEK NISKOENERGETYCZNY TECHNOLOGIA MgO GREEN APROBATY PŁYTY MgO GREEN Płyty MgO Green posiadają aprobatę techniczną wydaną przez INSTYTUT TECHNIKI BUDOWLANEJ w Warszawie TECHNOLOGIA TRADYCYJNA aprobata ITB AT /2011 atest PZH HK/B/1196/01/2012 klasyfikacja reakcji na ogień A2-s1,d0 klasyfikacja odporności na ogień ścian działowych z płyt MgO Green EI60/E90, EI90/E90, EI120/E120, EI180/E185

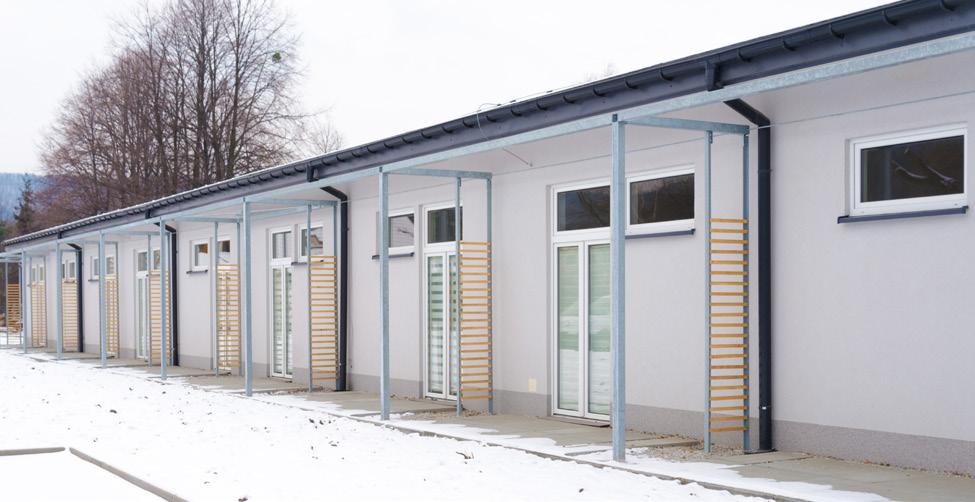

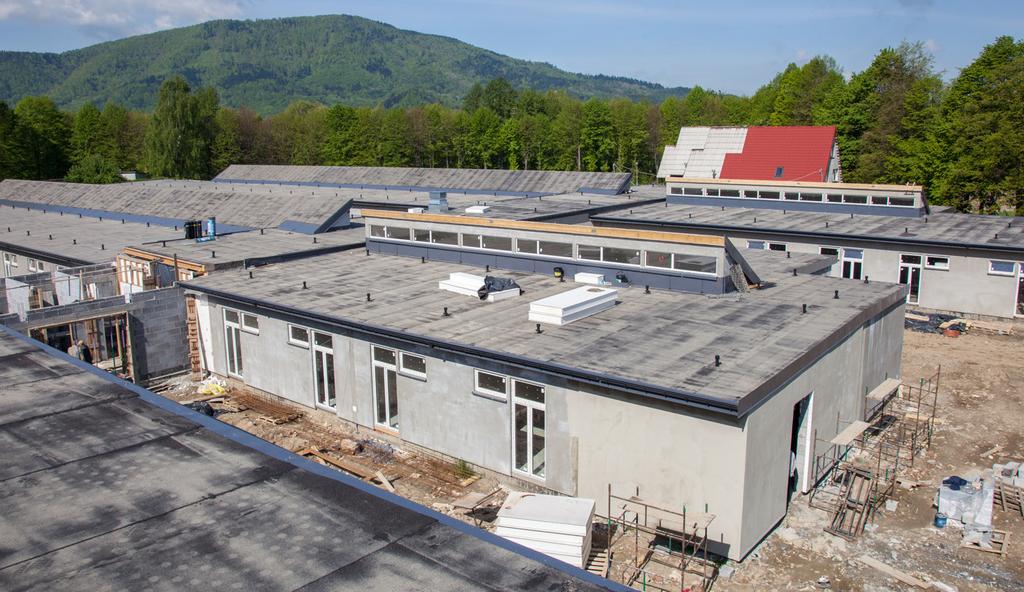

11 PORĄBKA - BUDYNEK NISKOENERGETYCZNY, ZALETY Konstrukcja obiektu jest prosta i podlega prefabrykacji, dzięki czemu zapewniona jest najwyższą jakość. Technologia budowy domu jako prefabrykowanego w konstrukcji drewnianej umożliwia osiągnięcie poziomu wilgotności całkowicie suchego budynku (w wysokości maksymalnie 18%). Natychmiast po zakończeniu budowy pozwala bezzwłocznie przystąpić do prac wykończeniowych oraz natychmiast po ich zakończeniu rozpocząć użytkowanie obiektu. Wyklucza to też nadmierną wilgotność w obiektu, która może powodować niebezpieczeństwo chorób i alergii oraz uszkodzenia budynku. Szybkie rozpoczęcia użytkowania obiektu przez klienta przekłada się na jego znacznie mniejsze obciążenie finansowe i wyższą zdolność kredytową, a tym samym jego łatwiejsze wywiązywanie się z zobowiązań finansowych np. względem kredytodawcy.

12 PORĄBKA - BUDYNEK NISKOENERGETYCZNY, ZALETY mocowanie panelu wspornika daszku do paneli ścian zewnętrznych dachu mocowanie płyt dachowych w świetliku Warstwy Grubość [mm] tynk cienkowarstwowy wg technologii 5 płyta styropianowa EPS elewacyjna 50 LS-TECH-W17 M-M kompozytowa płyta warstwowa ze szkieletem drewnianym płyta magnezowa MgO Green-LS-TECH 11 płyta styropianowa EPS / szkielet drewn. krawędz. 60x126, 60x150 płyta magnezowa MgO Green-LS-TECH okładzina wewnętrzna wełna min. / ruszt drewniany płyta GK ,5 wykończenie wewnętrzne - U = 0,18 W/m 2 *K 289,5 Płyta Mgo Green Styropian Płyta OSB Drewno Wełna minerlalna Wkręty

13 PORĄBKA - BUDYNEK NISKOENERGETYCZNY połączenie ścian zewnętrznych z wewnętrznymi na styku pionowym połączenie krzyżowe ścian wewnętrznych Płyta Mgo Green Styropian Płyta OSB Drewno Wełna minerlalna Wkręty
