1 A Member of the Constructor Group REGAŁY I SZAFKI DO STOSOWANIA NA STATKACH Jakość i bezpieczeństwo na pokładzie

2 Regały i Szafki do Stosowania na Statkach Regały HI280 do zastosowań we flocie morskiej Mimo, że przewozy morskie są jedną z najstarszych branży na świecie, która nadal dominuje w światowej gospodarce, to większość ludzi ma bardzo niewielką wiedzę na temat tej branży, będącej kołem zamachowym gospodarki. Praktycznie każdy przedmiot użytkowy, począwszy od noszonych przez nas ubrań, poprzez jedzone przez nas owoce, a skończywszy na kierownicach samochodowych, jest dostępny dzięki przewozom morskim, które istnieją praktycznie od momentu gdy człowiek nauczył się pływać po morzach i oceanach. Obecnie aż 70 procent światowej floty jest kontrolowane z Europy, gdzie Norwegia jest uznanym na całym świecie liderem w gospodarce morskiej. Bezproblemowa i wydajna logistyka ma podstawowe znaczenie we współczesnych przewozach morskich towarów na całym świecie. W miarę jak rosną wymagania konsumentów, a transport staje się coraz bardziej skomplikowany, istnieje potrzeba ciągłego myślenia jak utrzymać jakość usług w całym łańcuchu transportowym. Zgodnie z tradycją, norweskie stocznie sprzedają swoje produkty w czterech różnych segmentach: statki przybrzeżne, małe statki specjalistyczne, statki rybackie oraz promy pasażerskie. W miarę upływu lat Constructor zdobył doświadczenie w każdym z powyższych obszarów i rozumie wyzwania tam obecne, co pomogło dopasować unikalne rozwiązania do przechowywania towarów, oferowane w każdym z tych segmentów. 2

3 Podstawowe zasady... Elementy systemu HI 280 obejmującego regały i szafki do zastosowań na statkach są wykonywane z wysokogatunkowej stali ocynkowanej. System regałów i szafek jest przeznaczony do stosowanie w ciężkich warunkach i zapewnia szeroki wybór produktów w całej gamie rozmiarów dzięki czemu indywidualne rozwiązania można dostosować do wymagań klienta. Główne składniki systemu można szybko i łatwo zmontować łącząc je ze sobą bez konieczności stosowania śrub, aby uzyskać sztywną konstrukcję. Słupki typu T mają 50mm szerokości i 51 mm od przodu do tyłu. Słupek o tym samym przekroju jest stosowany z tyłu regału, tworząc z przednim kompletną ramę. Kształt słupka jest wyprofilowany w taki sposób aby uzyskac lekki i wytrzymały profil o maksymalnej nośności przy zachowaniu niewielkiej grubości materiału. Każdy poziom składowania składa sie z dwóch elementów; półki i belki półki. Półka jest wykonana z arkusza stali z wklesłym i płaskim przodem i zagietymi krawędziami bocznymi i tylną. Krawędzie półki sa odpowiednio pozaginane nadając jej odpowiednią sztywność. Górna i dolna krawędż czołowa półki posiada wgłębienia dopasowujące się do krawędzi słupka. Takie połączenie zapewnia doskonałą stabilność i sztywność półki. 3

4 Regały i Szafki do Stosowania na Statkach 8 standardowych modułowych szafek do stosowania na statkach Te 8 standardowych modułów zostało zaprojektowane z myślą o szybkim i prostym zamawianiu. Standardowe wymiary szafki to 2100 x 500 x 1050 mm (W x G x SZ). Istnieje również możliwość zamówienia szafek o wysokości 1000 mm oraz 1600 mm. Szafki są wykonane z galwanizowanej blachy stalowej, natomiast drzwiczki i półki mają powierzchnie malowane na biało. Drzwiczki są wyposażone w zestawy do zamykania łącznie z wbudowanymi uchwytami w celu uniknięcia obrażeń. Wszystkie półki są wyposażone w przedni cokół, aby zapobiec wypadaniu drobnych przedmiotów. W szafkach występuje rożna liczba elementów takich jak półki, przegródki i szuflady. Ten standardowy system szafek można dostosować pod kątem dowolnych konkretnych potrzeb. Na przykład możemy dostarczyć szafkę o wysokości 1800 mm ale z drzwiczkami o wysokości 1600mm. Korzyści systemu Mocna i sztywna konstrukcja Wszechstronność Elementy ocynkowane Szeroka gama akcesoriów Półki robione pod indywidualne potrzeby Standardowe moduły w szafkach okrętowych Duże nośności Standardowe rozwiązania do specjalistycznych zastosowań Przymocowane do kadłuba statku (brak spawania bądź zgrzewania) Szybka instalacja Bezpieczeństwo i wytrzymałość konstrukcji zatwierdzone przez NATO i Lloyda Co więcej możemy zaoferować naszym klientom całą gamę pojemników i tacek, począwszy od pojemnika na bardzo małe przedmioty a skończywszy na dużych eurokontenerach. W oddzielnym załączniku opisano część szerokiej gamy akcesoriów najbardziej dopasowanych do systemu regałów HI280. 4

5 HI HI HI HI Półek 11 Półek 10 Półek 9 Półek 30 Przegródek 200 mm 4 Przegródki 300 mm 2 Przegródki 400 mm 11 Przegródek 200 mm 9 Przegródek 250 mm 12 Szuflad 156x99 mm 18 Szuflad 156x99 mm HI HI HI HI Półek 11 Półek 11 Półek 13 Półek 2 Przegródki 300 mm 4 Przegródki 300 mm 4 Przegródki 300 mm 2 Przegródki 250 mm 15 Przegródek 250 mm 12 Przegródek 200 mm 6 Przegródek 250 mm 6 Przegródek 200 mm 12 Szuflad 156x99 mm 12 Szuflad 156x99 mm 24 Szuflady 156x99 mm 30 Szuflad 156x99 mm 3 Szuflady 313x99 mm 6 Szuflad 313x99 mm 6 Szuflad 313x99 mm 12 Szuflad 313x99 mm 5

6 Regały i Szafki do Stosowania na Statkach Specjalne rozwiązania w zakresie półek okrętowych Specjalnie zaprojektowaliśmy całą gamę akcesoriów, aby umożliwić bezpieczne przechowywanie ładunków drobnicowych i zapobiec ich wypadaniu gdy morze jest wzburzone. Każda półka jest dostarczana ze specjalnym profilem zabezpieczającym mocowanym do czoła półki. Specjalne pręty zabezpieczające wyposażone w zawleczki bezpieczeństwa blokują szuflady przed wypadnięciem. Ilość i położenie prętów zabezpieczających zależy od wybranego układu szuflad. 6

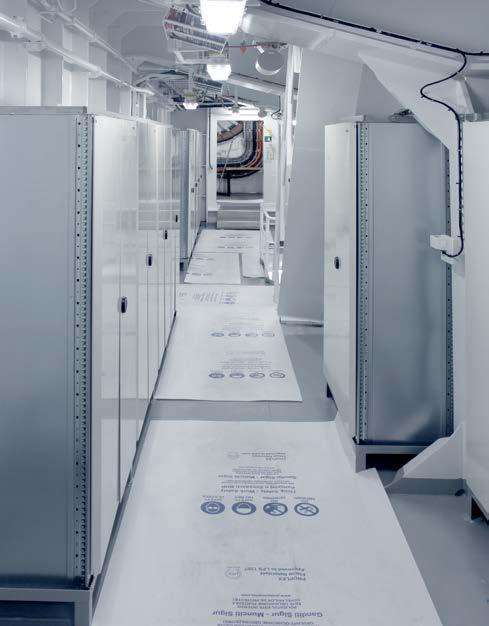

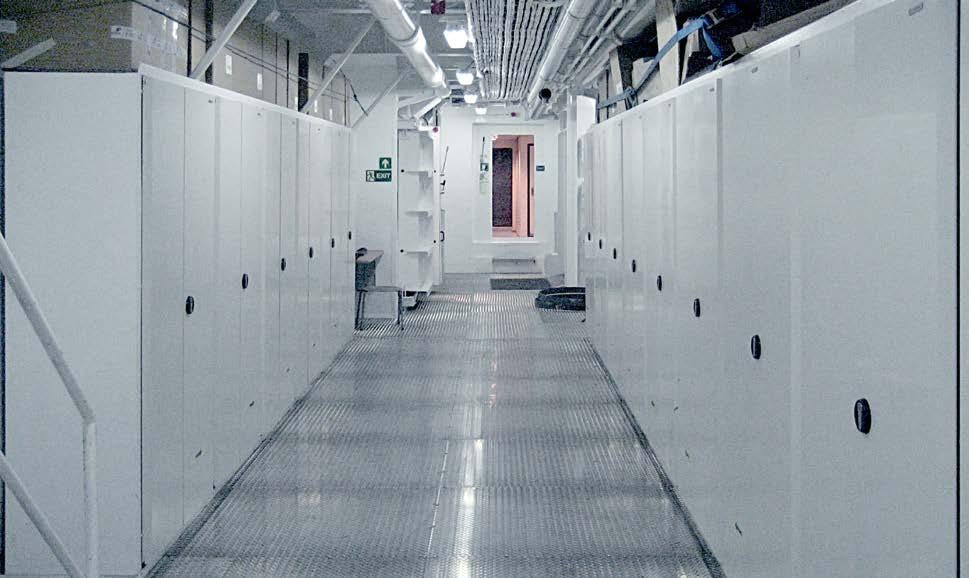

7 Rozwiązania dopasowane do indywidualnych potrzeb klienta 7

8 Akcesoria w systemie HI280 Dzięki różnym akcesoriom można łatwo dostosować posiadany system do przechowywania różnych towarów oraz dla różnych przestrzeni. Dla każdego Klienta znajdzie się rozwiązanie. Poniżej przedstawiamy zaledwie kilka przykładów. Tace i pojemniki plastikowe - Idealne do składowania drobnych przedmiotów. Są dostępne w wielu rozmiarach i kolorach. Szuflady i gniazda szuflad - Do składowania drobnych przedmiotów. Szuflady mogą być umieszczone bezpośrednio na półkach lub zblokowane w specjalnej ramie. Ograniczniki otwierania drzwi - zmniejszają zagrożenie zmiażdżeń i uszkodzeń ciała w czasie sztormu. Przegrody pełnej wysokości - Używane do pełnego oddzielania składowanych przedmiotów i tworzenia oddzielnych lokacji. Mocowane na 4 wtykach w dolnej i górnej półce. Oparcia przednie - Mocowane z przodu i/lub z tyłu półki dla zapobiegania spadaniu przedmiotów z półki. W razie potrzeby mogą być umieszczane jedno nad drugim. Pionowe przegrody półki - Używane do podzielenia pojedynczej półki na mniejsze przedziały. Niezależne od rozstawu półek. Mocowane do półki, którą dzielą. Dostępne w wysokościach 90mm i 140 mm. Oznaczenie korytarza/regału - Zaczepiane do słupków, umożliwia szybką i dokładną identyfikację lokalizacji. Przegródki na narzędzia - idealne do przechowywania mniejszych przedmiotów, dostępne w różnych rozmiarach. Zamykane drzwi - Zamykane drzwi są dostępne w wersji wysokiej i niskiej. Dexion Polska Sp. z o.o. ul. Wenecka Warszawa Tel: +48 (22) Fax: +48 (22) biuro@dexionpolska.pl A Member of the Constructor Group AFTER SALES HSE / INSPECTION DELIVERY SERVICE / MAINTENANCE PROJECT MANAGEMENT PRODUCTS / INSTALLATION YOUR CHOICE SERVICES ANALYSIS QUOTATIONS CONSULTING ADVICE SYSTEMS / PRODUCTS SOLUTIONS
