1 Pewny i niezawodny system sterowania micro automation

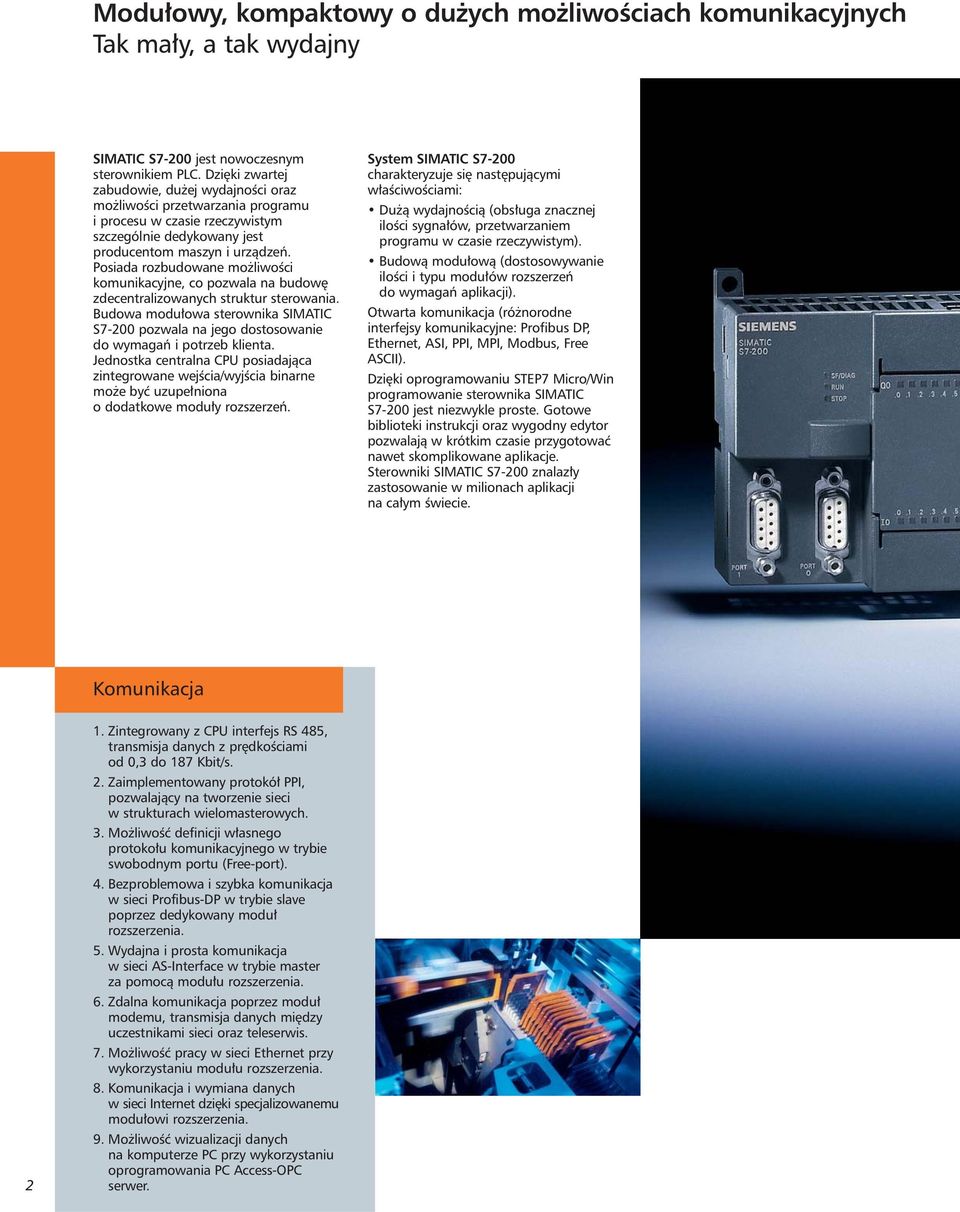

2 Modu owy, kompaktowy o du ych mo liwoêciach komunikacyjnych Tak ma y, a tak wydajny SIMATIC S7-200 jest nowoczesnym sterownikiem PLC. Dzi ki zwartej zabudowie, du ej wydajnoêci oraz mo liwoêci przetwarzania programu i procesu w czasie rzeczywistym szczególnie dedykowany jest producentom maszyn i urzàdzeƒ. Posiada rozbudowane mo liwoêci komunikacyjne, co pozwala na budow zdecentralizowanych struktur sterowania. Budowa modu owa sterownika SIMATIC S7-200 pozwala na jego dostosowanie do wymagaƒ i potrzeb klienta. Jednostka centralna CPU posiadajàca zintegrowane wejêcia/wyjêcia binarne mo e byç uzupe niona o dodatkowe modu y rozszerzeƒ. System SIMATIC S7-200 charakteryzuje si nast pujàcymi w aêciwoêciami: Du à wydajnoêcià (obs uga znacznej iloêci sygna ów, przetwarzaniem programu w czasie rzeczywistym). Budowà modu owà (dostosowywanie iloêci i typu modu ów rozszerzeƒ do wymagaƒ aplikacji). Otwarta komunikacja (ró norodne interfejsy komunikacyjne: Profibus DP, Ethernet, ASI, PPI, MPI, Modbus, Free ASCII). Dzi ki oprogramowaniu STEP7 Micro/Win programowanie sterownika SIMATIC S7-200 jest niezwykle proste. Gotowe biblioteki instrukcji oraz wygodny edytor pozwalajà w krótkim czasie przygotowaç nawet skomplikowane aplikacje. Sterowniki SIMATIC S7-200 znalaz y zastosowanie w milionach aplikacji na ca ym Êwiecie. Komunikacja 2 1. Zintegrowany z CPU interfejs RS 485, transmisja danych z pr dkoêciami od 0,3 do 187 Kbit/s. 2. Zaimplementowany protokó PPI, pozwalajàcy na tworzenie sieci w strukturach wielomasterowych. 3. Mo liwoêç definicji w asnego protoko u komunikacyjnego w trybie swobodnym portu (Free-port). 4. Bezproblemowa i szybka komunikacja w sieci Profibus-DP w trybie slave poprzez dedykowany modu rozszerzenia. 5. Wydajna i prosta komunikacja w sieci AS-Interface w trybie master za pomocà modu u rozszerzenia. 6. Zdalna komunikacja poprzez modu modemu, transmisja danych mi dzy uczestnikami sieci oraz teleserwis. 7. Mo liwoêç pracy w sieci Ethernet przy wykorzystaniu modu u rozszerzenia. 8. Komunikacja i wymiana danych w sieci Internet dzi ki specjalizowanemu modu owi rozszerzenia. 9. Mo liwoêç wizualizacji danych na komputerze PC przy wykorzystaniu oprogramowania PC Access-OPC serwer.

3 Budowa modu owa 5 dost pnych jednostek centralnych zoptymalizowanych pod kàtem wydajnoêci i mo liwoêci komunikacyjnych. Du a ró norodnoêç modu ów rozszerzeƒ: - Binarne/analogowe skalowanie do wymagaƒ projektu. - Profibus pracuje w trybie slave. - AS-Interface pracuje w trybie master. - Przetworniki temperatury. - Pozycjonowanie. - Zdalna diagnostyka i komunikacja. - Komunikacje Ethernet/Internet. Funkcje obs ugi operatorskiej HMI. Oprogramowanie Step7-Micro/Win z bibliotekà Micro/Win add-on library. Doskona a wydajnoêç 1. Niewielkie wymiary i kompaktowa budowa predysponuje SIMATIC S7-200 do zastosowaƒ w miejscach o ograniczonej przestrzeni zabudowy. 2. FunkcjonalnoÊç i obs uga jednakowa dla wszystkich jednostek centralnych CPU. 3. Du a pami ç. 4. Obs uga procesów w czasie rzeczywistym, przy zapewnieniu wydajnoêci, niezawodnoêci i bezpieczeƒstwa. 5. Prostota obs ugi i programowania dzi ki oprogramowaniu STEP7-Micro/Win, zarówno dla poczàtkujàcych, jak i dla ekspertów. 3

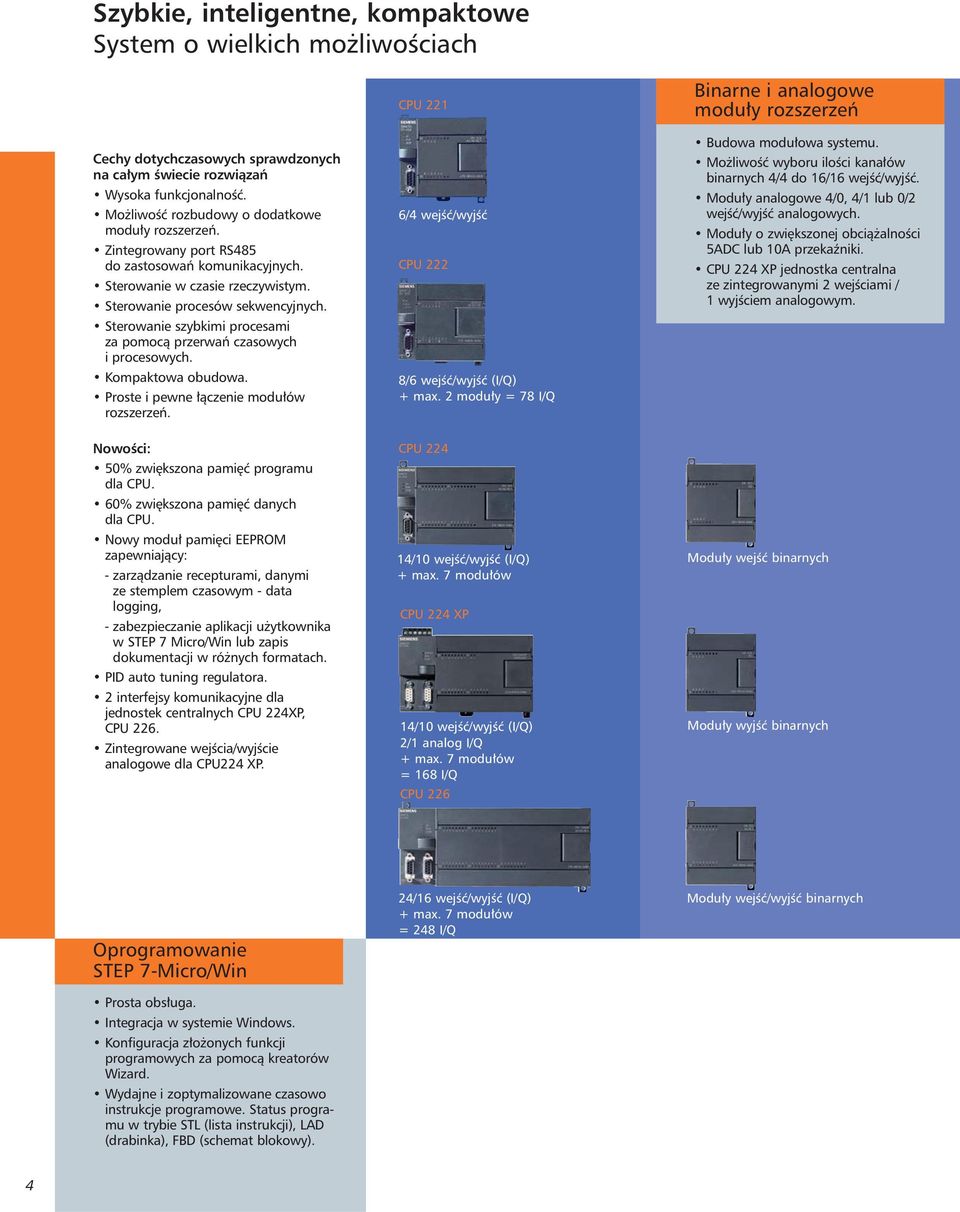

4 Szybkie, inteligentne, kompaktowe System o wielkich mo liwoêciach Cechy dotychczasowych sprawdzonych na ca ym Êwiecie rozwiàzaƒ Wysoka funkcjonalnoêç. Mo liwoêç rozbudowy o dodatkowe modu y rozszerzeƒ. Zintegrowany port RS485 do zastosowaƒ komunikacyjnych. Sterowanie w czasie rzeczywistym. Sterowanie procesów sekwencyjnych. Sterowanie szybkimi procesami za pomocà przerwaƒ czasowych i procesowych. Kompaktowa obudowa. Proste i pewne àczenie modu ów rozszerzeƒ. CPU 221 6/4 wejêç/wyjêç CPU 222 8/6 wejêç/wyjêç (I/Q) + max. 2 modu y = 78 I/Q Binarne i analogowe modu y rozszerzeƒ Budowa modu owa systemu. Mo liwoêç wyboru iloêci kana ów binarnych 4/4 do 16/16 wejêç/wyjêç. Modu y analogowe 4/0, 4/1 lub 0/2 wejêç/wyjêç analogowych. Modu y o zwi kszonej obcià alnoêci 5ADC lub 10A przekaêniki. CPU 224 XP jednostka centralna ze zintegrowanymi 2 wejêciami / 1 wyjêciem analogowym. NowoÊci: 50% zwi kszona pami ç programu dla CPU. 60% zwi kszona pami ç danych dla CPU. Nowy modu pami ci EEPROM zapewniajàcy: - zarzàdzanie recepturami, danymi ze stemplem czasowym - data logging, - zabezpieczanie aplikacji u ytkownika w STEP 7 Micro/Win lub zapis dokumentacji w ró nych formatach. PID auto tuning regulatora. 2 interfejsy komunikacyjne dla jednostek centralnych CPU 224XP, CPU 226. Zintegrowane wejêcia/wyjêcie analogowe dla CPU224 XP. CPU /10 wejêç/wyjêç (I/Q) + max. 7 modu ów CPU 224 XP 14/10 wejêç/wyjêç (I/Q) 2/1 analog I/Q + max. 7 modu ów = 168 I/Q CPU 226 Modu y wejêç binarnych Modu y wyjêç binarnych Oprogramowanie STEP 7-Micro/Win Prosta obs uga. Integracja w systemie Windows. Konfiguracja z o onych funkcji programowych za pomocà kreatorów Wizard. Wydajne i zoptymalizowane czasowo instrukcje programowe. Status programu w trybie STL (lista instrukcji), LAD (drabinka), FBD (schemat blokowy). 24/16 wejêç/wyjêç (I/Q) + max. 7 modu ów = 248 I/Q Modu y wejêç/wyjêç binarnych 4

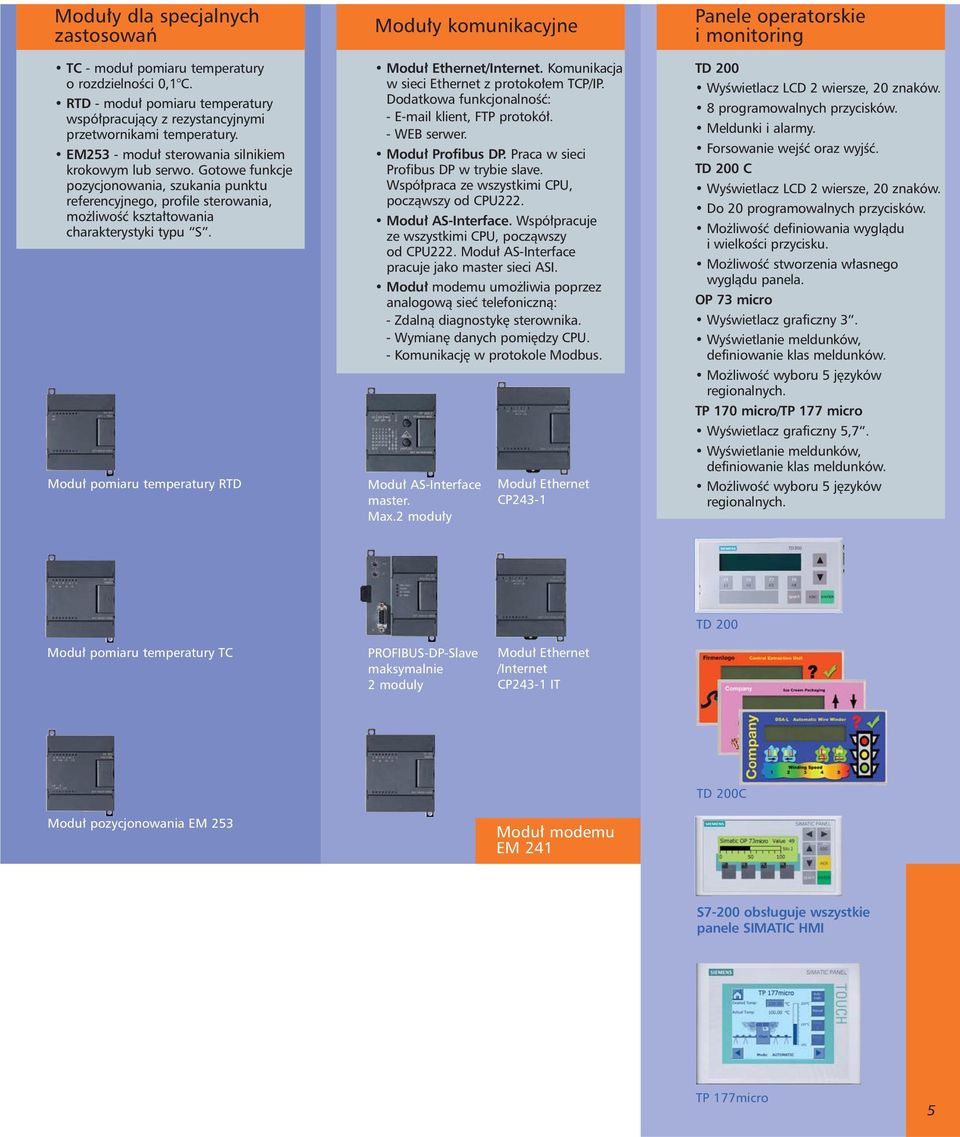

5 Modu y dla specjalnych zastosowaƒ TC - modu pomiaru temperatury o rozdzielnoêci 0,1 C. RTD - modu pomiaru temperatury wspó pracujàcy z rezystancyjnymi przetwornikami temperatury. EM253 - modu sterowania silnikiem krokowym lub serwo. Gotowe funkcje pozycjonowania, szukania punktu referencyjnego, profile sterowania, mo liwoêç kszta towania charakterystyki typu S. Modu pomiaru temperatury RTD Modu y komunikacyjne Modu Ethernet/Internet. Komunikacja w sieci Ethernet z protoko em TCP/IP. Dodatkowa funkcjonalnoêç: - klient, FTP protokó. - WEB serwer. Modu Profibus DP. Praca w sieci Profibus DP w trybie slave. Wspó praca ze wszystkimi CPU, poczàwszy od CPU222. Modu AS-Interface. Wspó pracuje ze wszystkimi CPU, poczàwszy od CPU222. Modu AS-Interface pracuje jako master sieci ASI. Modu modemu umo liwia poprzez analogowà sieç telefonicznà: - Zdalnà diagnostyk sterownika. - Wymian danych pomi dzy CPU. - Komunikacj w protokole Modbus. Modu AS-Interface master. Max.2 modu y Modu Ethernet CP243-1 Panele operatorskie i monitoring TD 200 WyÊwietlacz LCD 2 wiersze, 20 znaków. 8 programowalnych przycisków. Meldunki i alarmy. Forsowanie wejêç oraz wyjêç. TD 200 C WyÊwietlacz LCD 2 wiersze, 20 znaków. Do 20 programowalnych przycisków. Mo liwoêç definiowania wyglàdu i wielkoêci przycisku. Mo liwoêç stworzenia w asnego wyglàdu panela. OP 73 micro WyÊwietlacz graficzny 3. WyÊwietlanie meldunków, definiowanie klas meldunków. Mo liwoêç wyboru 5 j zyków regionalnych. TP 170 micro/tp 177 micro WyÊwietlacz graficzny 5,7. WyÊwietlanie meldunków, definiowanie klas meldunków. Mo liwoêç wyboru 5 j zyków regionalnych. TD 200 Modu pomiaru temperatury TC PROFIBUS-DP-Slave maksymalnie 2 moduly Modu Ethernet /Internet CP243-1 IT TD 200C Modu pozycjonowania EM 253 Modu modemu EM 241 S7-200 obs uguje wszystkie panele SIMATIC HMI TP 177micro 5

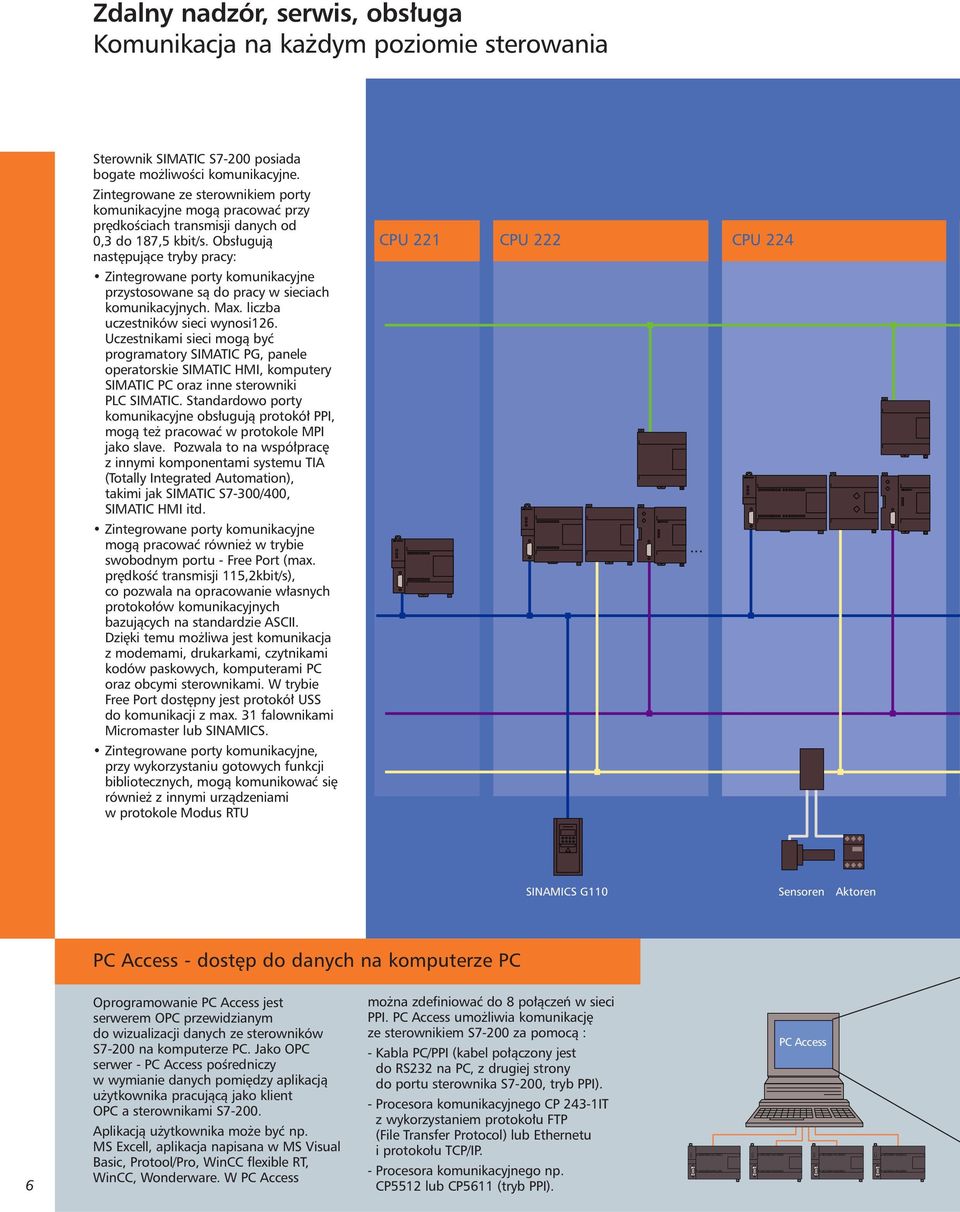

6 Zdalny nadzór, serwis, obs uga Komunikacja na ka dym poziomie sterowania Sterownik SIMATIC S7-200 posiada bogate mo liwoêci komunikacyjne. Zintegrowane ze sterownikiem porty komunikacyjne mogà pracowaç przy pr dkoêciach transmisji danych od 0,3 do 187,5 kbit/s. Obs ugujà nast pujàce tryby pracy: Zintegrowane porty komunikacyjne przystosowane sà do pracy w sieciach komunikacyjnych. Max. liczba uczestników sieci wynosi126. Uczestnikami sieci mogà byç programatory SIMATIC PG, panele operatorskie SIMATIC HMI, komputery SIMATIC PC oraz inne sterowniki PLC SIMATIC. Standardowo porty komunikacyjne obs ugujà protokó PPI, mogà te pracowaç w protokole MPI jako slave. Pozwala to na wspó prac z innymi komponentami systemu TIA (Totally Integrated Automation), takimi jak SIMATIC S7-300/400, SIMATIC HMI itd. Zintegrowane porty komunikacyjne mogà pracowaç równie w trybie swobodnym portu - Free Port (max. pr dkoêç transmisji 115,2kbit/s), co pozwala na opracowanie w asnych protoko ów komunikacyjnych bazujàcych na standardzie ASCII. Dzi ki temu mo liwa jest komunikacja z modemami, drukarkami, czytnikami kodów paskowych, komputerami PC oraz obcymi sterownikami. W trybie Free Port dost pny jest protokó USS do komunikacji z max. 31 falownikami Micromaster lub SINAMICS. Zintegrowane porty komunikacyjne, przy wykorzystaniu gotowych funkcji bibliotecznych, mogà komunikowaç si równie z innymi urzàdzeniami w protokole Modus RTU CPU 221 CPU 222 CPU SINAMICS G110 Sensoren Aktoren PC Access - dost p do danych na komputerze PC 6 Oprogramowanie PC Access jest serwerem OPC przewidzianym do wizualizacji danych ze sterowników S7-200 na komputerze PC. Jako OPC serwer - PC Access poêredniczy w wymianie danych pomi dzy aplikacjà u ytkownika pracujàcà jako klient OPC a sterownikami S Aplikacjà u ytkownika mo e byç np. MS Excell, aplikacja napisana w MS Visual Basic, Protool/Pro, WinCC flexible RT, WinCC, Wonderware. W PC Access mo na zdefiniowaç do 8 po àczeƒ w sieci PPI. PC Access umo liwia komunikacj ze sterownikiem S7-200 za pomocà : - Kabla PC/PPI (kabel po àczony jest do RS232 na PC, z drugiej strony do portu sterownika S7-200, tryb PPI). - Procesora komunikacyjnego CP 243-1IT z wykorzystaniem protoko u FTP (File Transfer Protocol) lub Ethernetu i protoko u TCP/IP. - Procesora komunikacyjnego np. CP5512 lub CP5611 (tryb PPI). PC Access

7 PROCESS FIELD BUS Komunikacja za pomocà modemu Modu modemu umo liwia komunikacj pomi dzy sterownikami w komutowanych sieciach analogowych, oraz poprzez bramki z telefonià komórkowà. Dodatkowo dost pne sà nast pujàce funkcje: Teleserwis - zdalna obs uga i diagnostyka sterownika SIMATIC S Mo liwoêç transferu programu, danych, badanie statusu pracy programu sterownika. Wymagane jest posiadanie w komputerze lub programatorze lokalnym modemu analogowego np. w postaci karty PCMCIA. Wymiana danych - mo liwoêç zdefiniowania stacji g ównej (sterownik SIMATIC S7-200, modu modemu) oraz stacji podrz dnych (sterownik SIMATIC S7-200, modu modemu), celem okresowej wymiany danych pomi dzy stacjami. Swobodny wybór protoko u komunikacji pomi dzy Modbus RTU i PPI. Dodatkowo istnieje mo liwoêç wysy ania komunikatów SMS na telefony komórkowe lub meldunki na fax. CPU 224 XP CPU 226 Modu y rozszerzeƒ Industrial Ethernet / Internet DI/DQ/AI/AQ PPI/MPI Slave Freeport Komunikacja w sieci Profibus Modu EM277 pozwala na komunikacj sterownika SIMATIC S7-200 w sieci Profibus DP w trybie slave. Max. pr dkoêç transmisji 12Mbit/s. Pojedyncze uk ady sterowania wyposa one w sterownik SIMATIC S7-200 oraz modu EM277, mogà byç àczone w du e systemy sterowania liniami produkcyjnymi. PG (programator) /PC. Text-Display. Panel operatorski. Drukarka. Modem. Czytnik kodów. Inne urzàdzenia. Komunikacja w sieci AS-Interface Modu rozszerzenia CP243-2 jest masterem sieci AS-Interface. Wspó pracuje ze wszystkimi sterownikami SIMATIC S7-200 poczàwszy od CPU222, CP243-2 obs uguje zgodnie ze specyfikacjà V2.1 do 62 uczestników sieci slave. Maksymalne mo liwoêci rozbudowy to obs uga do 248 wejêç binarnych oraz 186 wyjêç binarnych. Z ca kowitej liczby 62 uczestników 31 z nich mo e byç typu analogowego. Parametryzacja sieci AS-Interface nast puje za pomocà kreatora w oprogramowaniu Step7-Micro/Win. S7-300/400 LOGO! 7

8 Oprogramowanie przyjazne dla u ytkownika FunkcjonalnoÊç i atwoêç obs ugi Oprogramowanie STEP7-Micro/Win zosta o zoptymalizowane pod kàtem wydajnoêci i czasu realizacji instrukcji programowych. Zapewnia u ytkownikowi oszcz dnoêç czasu przy realizacji projektów, dzi ki przejrzystemu edytorowi, atwo dost pnej bibliotece instrukcji i rozbudowanemu menu kontekstowemu z funkcjà pomocy. Oprogramowanie obs uguje dwa standardy programowania: SIMATIC oraz IEC NowoÊç STEP7-Micro/WIN 4.0 Najnowsza wersja STEP7-Micro/Win 4.0 wspó pracuje z Windows 2000 oraz Windows XP. Wbudowana funkcja Trend Charts pozwala na podglàd zmiennych w formie wykresów czasowych. Oprogramowanie posiada zintegrowany Auto-Tuning regulatora PID oraz nowe kreatory z o onych funkcji programowych Wizard, np. zarzàdzanie recepturami, data logging. Dodatkowo dost pne sà równie funkcje diagnostyczne z mo liwoêcià wizualizacji stanów pracy sterownika na zintegrowanych diodach LED. Mo liwa jest równie edycja w trybie RUN oraz download w trakcie pracy sterownika SIMATIC S Dost pne sà trzy edytory pozwalajàce na tworzenie aplikacji u ytkownika: STL - lista instrukcji LAD - drabinka instrukcji FBD - schemat blokowy Zintegrowane funkcje On-line Runtime-Edit Online-Status 2 Pomoc kontekstowa Online dla wszystkich funkcji 3 Przejrzysta i u yteczna symbolika w tabeli symboli: Standardowa tabela symboli. Tabela definiowana przez u ytkownika. 4 Strukturalne oprogramowanie z wykorzystaniem bibliotek: Biblioteka USS-Protokó do sterowania falownikami. Biblioteka Modbus. Biblioteki definiowane przez u ytkownika. 5 Strukturalne programowanie z wykorzystaniem podprogramów: Podprogramy z parametrami. Podprogramy zabezpieczone has em. Wielokrotnie wywo ywane podprogramy. Import/Export podprogramów SIMATIC WinCC flexible Jest to oprogramowanie narz dziowe s u àce do tworzenia aplikacji dla dedykowanych sterownikom S7-200 paneli operatorskich OP73 micro, TP 170 micro, TP 177 micro. Równie za pomocà bardziej zaawansowanych pakietów projektowych jak: WinCC flexible Compact/Standard /Advanced istnieje mo liwoêç programowania powy szych paneli. Oprogramowanie pozwala na definiowanie obiektów graficznych, zarzàdzanie zmiennymi, alarmami itd. Dla paneli dedykowanych S7-200 wymagane jest posiadanie kabla PC/PPI, który s u y do wgrania przygotowanej aplikacji do paneli. 6 Debugging Szybkie On - line wyszukiwanie b dów. Lokalizowanie b dów przez obs ug myszà. 8

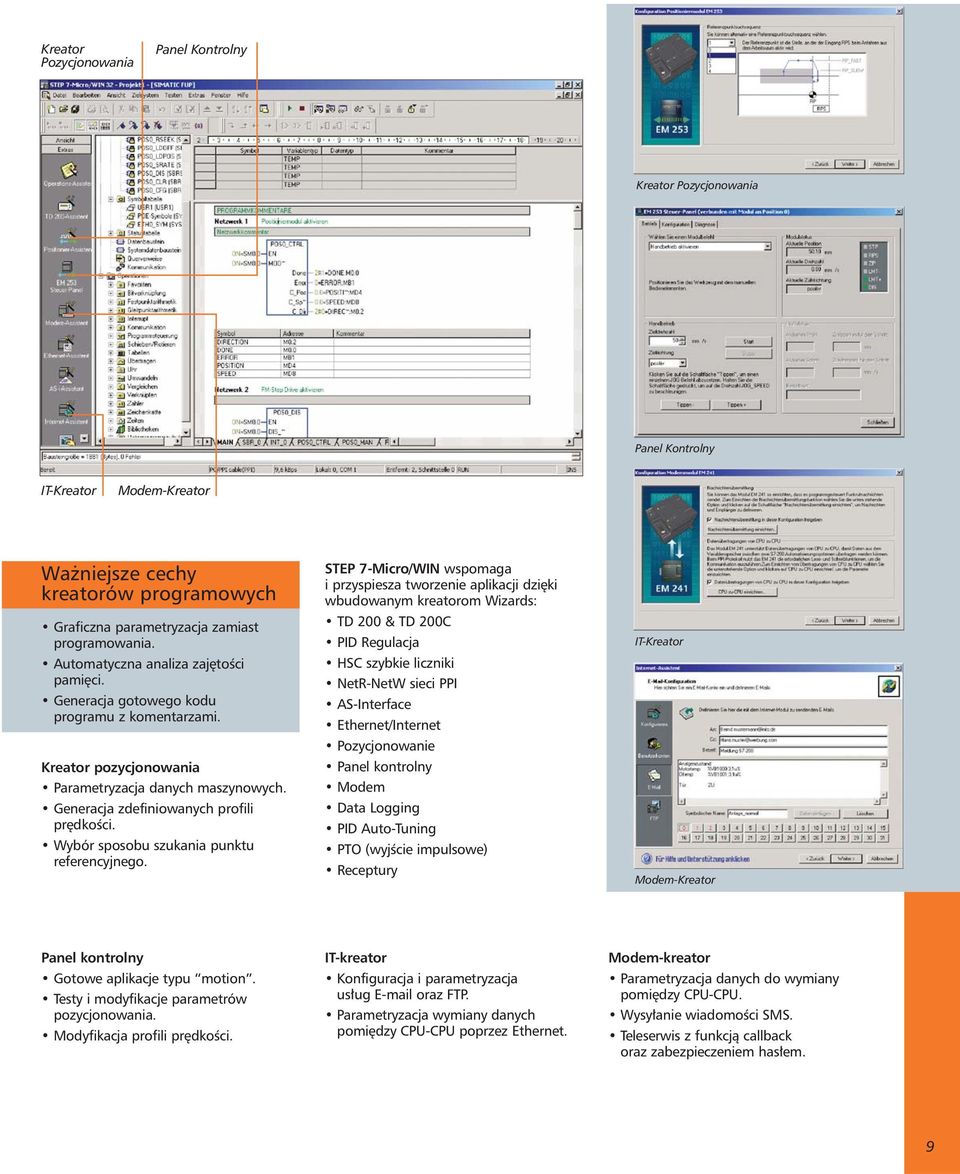

9 Kreator Pozycjonowania Panel Kontrolny Kreator Pozycjonowania Panel Kontrolny IT-Kreator Modem-Kreator Wa niejsze cechy kreatorów programowych Graficzna parametryzacja zamiast programowania. Automatyczna analiza zaj toêci pami ci. Generacja gotowego kodu programu z komentarzami. Kreator pozycjonowania Parametryzacja danych maszynowych. Generacja zdefiniowanych profili pr dkoêci. Wybór sposobu szukania punktu referencyjnego. STEP 7-Micro/WIN wspomaga i przyspiesza tworzenie aplikacji dzi ki wbudowanym kreatorom Wizards: TD 200 & TD 200C PID Regulacja HSC szybkie liczniki NetR-NetW sieci PPI AS-Interface Ethernet/Internet Pozycjonowanie Panel kontrolny Modem Data Logging PID Auto-Tuning PTO (wyjêcie impulsowe) Receptury IT-Kreator Modem-Kreator Panel kontrolny Gotowe aplikacje typu motion. Testy i modyfikacje parametrów pozycjonowania. Modyfikacja profili pr dkoêci. IT-kreator Konfiguracja i parametryzacja us ug oraz FTP. Parametryzacja wymiany danych pomi dzy CPU-CPU poprzez Ethernet. Modem-kreator Parametryzacja danych do wymiany pomi dzy CPU-CPU. Wysy anie wiadomoêci SMS. Teleserwis z funkcjà callback oraz zabezpieczeniem has em. 9

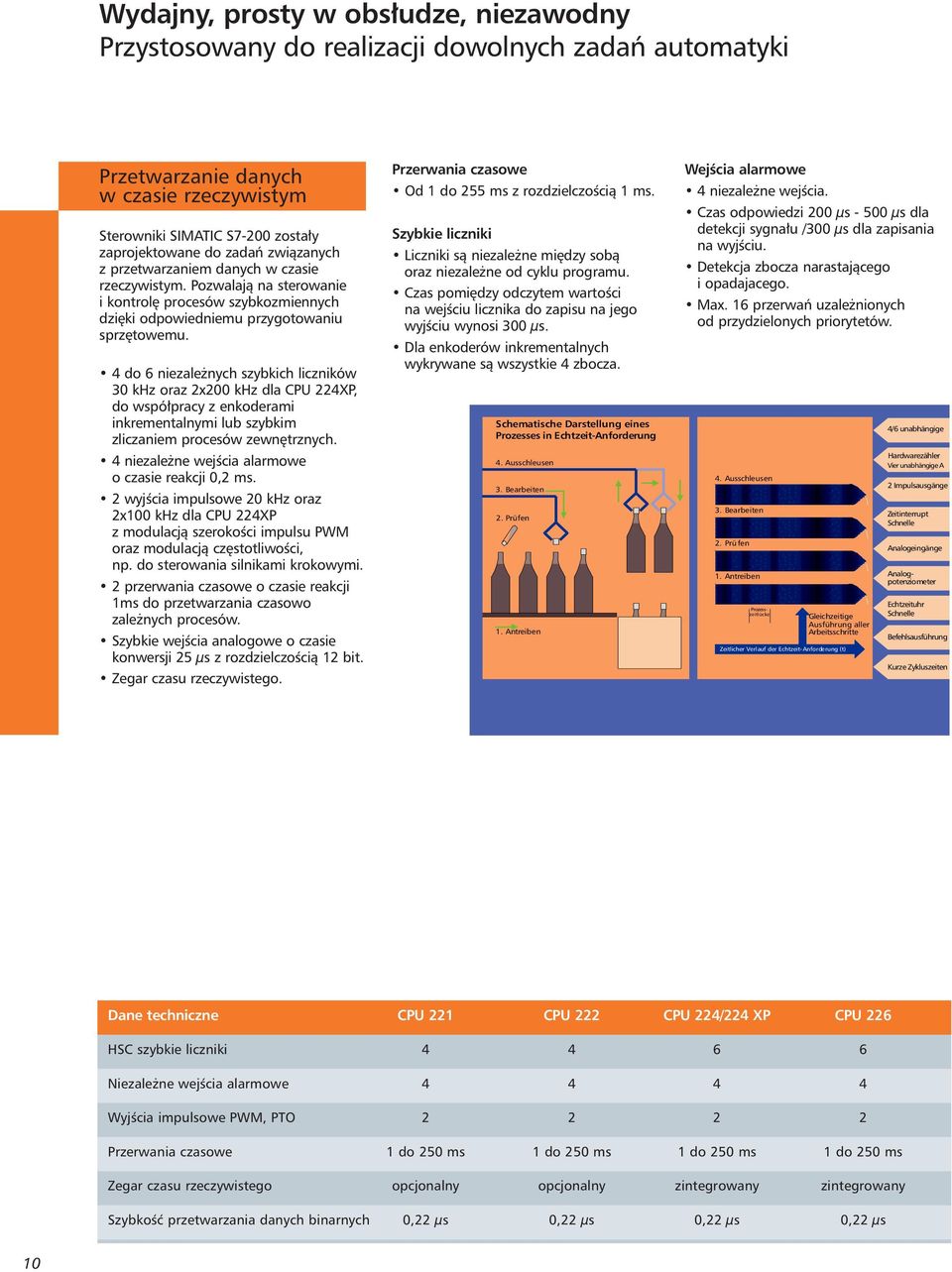

10 Wydajny, prosty w obs udze, niezawodny Przystosowany do realizacji dowolnych zadaƒ automatyki Przetwarzanie danych w czasie rzeczywistym Sterowniki SIMATIC S7-200 zosta y zaprojektowane do zadaƒ zwiàzanych z przetwarzaniem danych w czasie rzeczywistym. Pozwalajà na sterowanie i kontrol procesów szybkozmiennych dzi ki odpowiedniemu przygotowaniu sprz towemu. 4 do 6 niezale nych szybkich liczników 30 khz oraz 2x200 khz dla CPU 224XP, do wspó pracy z enkoderami inkrementalnymi lub szybkim zliczaniem procesów zewn trznych. 4 niezale ne wejêcia alarmowe o czasie reakcji 0,2 ms. 2 wyjêcia impulsowe 20 khz oraz 2x100 khz dla CPU 224XP z modulacjà szerokoêci impulsu PWM oraz modulacjà cz stotliwoêci, np. do sterowania silnikami krokowymi. 2 przerwania czasowe o czasie reakcji 1ms do przetwarzania czasowo zale nych procesów. Szybkie wejêcia analogowe o czasie konwersji 25 µs z rozdzielczoêcià 12 bit. Zegar czasu rzeczywistego. Przerwania czasowe Od 1 do 255 ms z rozdzielczoêcià 1 ms. Szybkie liczniki Liczniki sà niezale ne mi dzy sobà oraz niezale ne od cyklu programu. Czas pomi dzy odczytem wartoêci na wejêciu licznika do zapisu na jego wyjêciu wynosi 300 µs. Dla enkoderów inkrementalnych wykrywane sà wszystkie 4 zbocza. Schematische Darstellung eines Prozesses in Echtzeit-Anforderung 4. Ausschleusen 3. Bearbeiten 2. Prüfen 1. Antreiben WejÊcia alarmowe 4 niezale ne wejêcia. Czas odpowiedzi 200 µs µs dla detekcji sygna u /300 µs dla zapisania na wyjêciu. Detekcja zbocza narastajàcego i opadajacego. Max. 16 przerwaƒ uzale nionych od przydzielonych priorytetów. 4. Ausschleusen 3. Bearbeiten 2. Prü fen 1. Antreiben Gleichzeitige Ausführung aller Arbeitsschritte Zeitlicher Verlauf der Echtzeit-Anforderung (t) 4/6 unabhängige Hardwarezähler Vier unabhängige A 2 Impulsausgänge Zeitinterrupt Schnelle Analogeingänge Prozesszeitlücke Analogpotenziometer Echtzeituhr Schnelle Befehlsausführung Kurze Zykluszeiten Dane techniczne CPU 221 CPU 222 CPU 224/224 XP CPU 226 HSC szybkie liczniki Niezale ne wejêcia alarmowe WyjÊcia impulsowe PWM, PTO Przerwania czasowe 1 do 250 ms 1 do 250 ms 1 do 250 ms 1 do 250 ms Zegar czasu rzeczywistego opcjonalny opcjonalny zintegrowany zintegrowany SzybkoÊç przetwarzania danych binarnych 0,22 µs 0,22 µs 0,22 µs 0,22 µs 10

11 Nowoczesna technologia Modu pami ci Ma y i praktyczny Zasilacz SITOP power - dedykowany do zastosowaƒ z SIMATIC S Zasilacz SITOP power 24 V DC / 3.5 A jest z wyglàdu oraz mechanicznie przystosowany do wspó pracy ze sterownikiem SIMATIC S Posiada elektroniczne zabezpieczenie przeciwzwarciowe. Montowany jest na standardowej szynie DIN 35 mm. EEPROM-modu pami ci Modu pami ci s u y do przechowywania i zabezpieczenia programu u ytkownika. Istnieje mo liwoêç wgrywania, kasowania oraz przeglàdania danych na module pami ci przy wykorzystaniu oprogramowania STEP7-Micro/Win. Modu pami ci wykorzystywany jest równie jako êród o danych potrzebne do wgrania nowej aplikacji bez posiadania oprogramowania STEP7-Micro/Win. Aby przegraç aplikacj programu z modu u pami ci do sterownika SIMATIC S7-200, wystarczy umieêciç modu w sterowniku oraz za àczyç napi cie zasilajàce. Program automatycznie zostanie przes any z modu u pami ci do pami ci sterownika SIMATIC S Modu posiada 64 kb lub 256 kb. Modu baterii Aby zapewniç podtrzymanie danych pami ci wewn trznej sterownika nale y u yç modu u baterii. Standardowo bez obecnoêci baterii dane podtrzymywane sà przez ok. 5 dni przez wewn trzny kondensator o du ej pojemnoêci. Bateria pozwala podtrzymywaç pami ç danych przez ok 200 dni. Zegar czasu rzeczywistego Wykorzystywany jest do zliczania czasu pracy maszyn w sytuacjach, gdy konieczne jest przyporzàdkowanie do zmiennej, np. do alarmów czasu i daty wystàpienia zdarzenia. Zegar ma wbudowany automatyczny prze àcznik lato - zima. Dla wymagajàcych klientów - SIPLUS. Sterowniki rodziny SIPLUS sà przystosowane dla trudnych warunków klimatycznych. Posiadajà rozszerzony zakres temperatur pracy od - 25ºC do + 70ºC, zwi kszonà ochron przed kondensacjà pary wodnej i sà bardziej odporne na zmiany napi ç zasilajacych. + 70ºC Dokumentacja projektu Mo liwoêç wgrania na modu pami ci plików:.bmp,.pdf,.doc. Mo liwoêç zabezpieczenia ca ego projektu, czyli programu, pami ci danych, zmiennych. Zarzàdzanie recepturami Definiowanie oraz zabezpieczenie receptur, np. danych produkcyjnych, parametrów maszyny. Lepsze wykorzystanie pami ci programu poprzez wykorzystywanie w programie w danej chwili w pami ci sterownika tylko jednej receptury. Potencjometry analogowe Zintegrowane ze sterownikiem SIMATIC S7-200 potencjometry analogowe s u à do zadawania wartoêci poczàtkowych, np. dla liczników. Po o enie kàtowe potencjometru przetwarzane jest w okreêlonych rejestrach sterownika SIMATIC S7-200 na wartoêç dziesi tnà. Dzi ki temu nie ma potrzeby ingerencji w program i r cznej zmiany wartoêci wybranych parametrów. - 25ºC Nowe opcje Data logging Dynamiczne zabezpieczenia danych i zmiennych alarmowych z przyporzàdkowaniem do nich czasu i daty wystàpienia zdarzenia. Cykliczne zapisywanie wybranych danych procesowych. Mo liwoêç transferu danych do komputera PC. 11

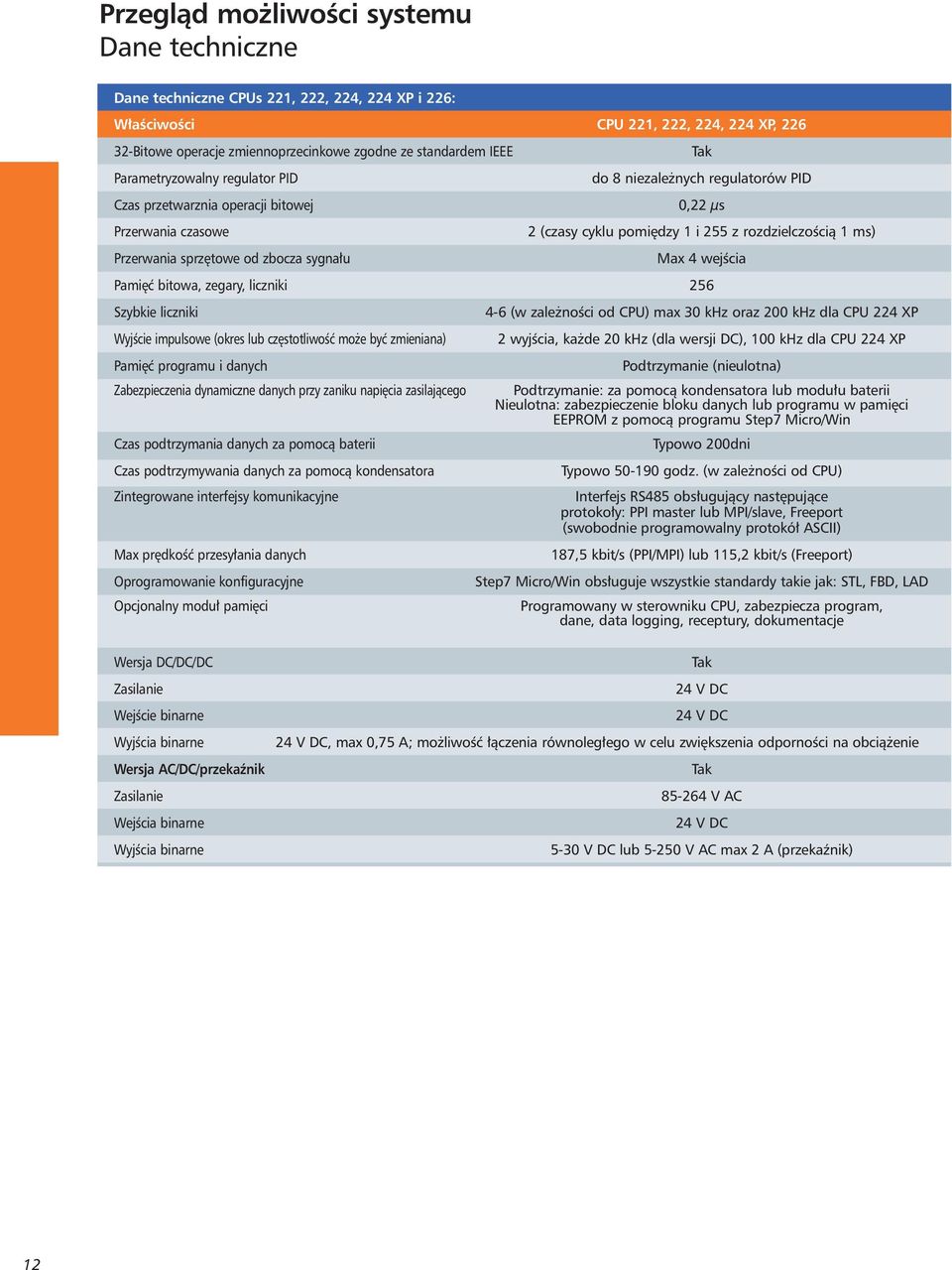

12 Przeglàd mo liwoêci systemu Dane techniczne Dane techniczne CPUs 221, 222, 224, 224 XP i 226: W aêciwoêci CPU 221, 222, 224, 224 XP, Bitowe operacje zmiennoprzecinkowe zgodne ze standardem IEEE Tak Parametryzowalny regulator PID do 8 niezale nych regulatorów PID Czas przetwarznia operacji bitowej 0,22 µs Przerwania czasowe 2 (czasy cyklu pomi dzy 1 i 255 z rozdzielczoêcià 1 ms) Przerwania sprz towe od zbocza sygna u Max 4 wejêcia Pami ç bitowa, zegary, liczniki 256 Szybkie liczniki 4-6 (w zale noêci od CPU) max 30 khz oraz 200 khz dla CPU 224 XP WyjÊcie impulsowe (okres lub cz stotliwoêç mo e byç zmieniana) 2 wyjêcia, ka de 20 khz (dla wersji DC), 100 khz dla CPU 224 XP Pami ç programu i danych Podtrzymanie (nieulotna) Zabezpieczenia dynamiczne danych przy zaniku napi cia zasilajàcego Podtrzymanie: za pomocà kondensatora lub modu u baterii Nieulotna: zabezpieczenie bloku danych lub programu w pami ci EEPROM z pomocà programu Step7 Micro/Win Czas podtrzymania danych za pomocà baterii Typowo 200dni Czas podtrzymywania danych za pomocà kondensatora Zintegrowane interfejsy komunikacyjne Max pr dkoêç przesy ania danych Oprogramowanie konfiguracyjne Opcjonalny modu pami ci Typowo godz. (w zale noêci od CPU) Interfejs RS485 obs ugujàcy nast pujàce protoko y: PPI master lub MPI/slave, Freeport (swobodnie programowalny protokó ASCII) 187,5 kbit/s (PPI/MPI) lub 115,2 kbit/s (Freeport) Step7 Micro/Win obs uguje wszystkie standardy takie jak: STL, FBD, LAD Programowany w sterowniku CPU, zabezpiecza program, dane, data logging, receptury, dokumentacje Wersja DC/DC/DC Zasilanie WejÊcie binarne WyjÊcia binarne Wersja AC/DC/przekaênik Zasilanie WejÊcia binarne WyjÊcia binarne Tak 24 V DC 24 V DC 24 V DC, max 0,75 A; mo liwoêç àczenia równoleg ego w celu zwi kszenia odpornoêci na obcià enie Tak V AC 24 V DC 5-30 V DC lub V AC max 2 A (przekaênik) 12

13 CPU-szczegó owe dane techniczne W aêciwoêci CPU 221 CPU 222 CPU 224 CPU 224 XP CPU 226 Zintegrowane wejêcia / wyjêcia binarne 6 wej/4 wyj 8 wej/6 wyj 14 wej/10 wyj 14 wej/10 wyj 24 wej/16 wyj Binarne wejêcie/ wyjêcie/ max iloêç wejêç, wyjêç wraz z modu ami rozszerzeƒ 40/38/78 94/82/168 94/82/ /120/248 Analogowe wejêcie/wyjêcie max iloêç 2 AI/ 1 AO zintegrowane wejêç, wyjêç wraz z modu ami rozszerzeƒ 8/4/10 28/14/35 30/15/38 28/14/35 Pami ç programu 4 kbyte 4 kbyte 8/12 kbyte 12/16 kbyte 16/24 kbyte Pami ç danych 2 kbyte 2 kbyte 8 kbyte 10 kbyte 10 kbyte Zabezpieczenia dynamiczne danych za pomocà kondensatora typ. 50 godz typ. 50 godz typ. 100 godz typ. 100 godz typ. 100 godz Szybkie liczniki 4 x 30 khz, 4 x 30 khz, 6 x 30 khz, 4 x 30 khz,2 x 200 khz 6 x 30 khz, przy czym 2x20kHz przy czym 2x20kHz przy czym 4x20kHz 3x20kHz, 1x100kHz przy czym 4x20kHz wykorzystywane wykorzystywane wykorzystywane wykorzystywane wykorzystywane jako liczniki A/B jako liczniki A/B jako liczniki A/B jako liczniki A/B jako liczniki A/B Interfejs komunikacyjny RS Obs ugiwane protoko y: - PPI Master/Slave Tak Tak Tak Tak dla obu interfejsów Tak dla obu interfejsów - MPI Slave Tak Tak Tak Tak Tak - Freeport (swobodnie programowalny protokó ASCII) Tak Tak Tak Tak Tak Inne w aêciwoêci komunikacyjne brak mo liwoêci rozszerzeƒ Tak, PROFIBUS-DP-Slave Tak, PROFIBUS-DP-Slave Tak, PROFIBUS-DP-Slave Tak, PROFIBUS-DP-Slave i/lub AS-Interface- i/lub AS-Interface- i/lub AS-Interface- i/lub AS-Interface- i/lub AS-Interface- Master/Ethernet/ Master/Ethernet/ Master/Ethernet/ Master/Ethernet/ Internet/Modem Internet/Modem Internet/Modem Internet/Modem Zintegrowany 8-bitowy potencjometr analogowy Zegar czasu rzeczywistego opcja opcja Tak Tak Tak Zintegrowany zasilacz DC 24 V. max. 180 ma max. 180 ma max. 280 ma max. 280 ma max. 400 ma Listwa przy àczeniowa Tak Tak Tak Wymiary (d x wys x szer) w mm 90 x 80 x x 80 x ,5 x 80 x x 80 x x 80 x 62 Numery katalogowe 6ES72110AA230XB0 6ES72121AB230XB0 6ES72141AD230XB0 6ES72142AD230XB0 6ES72162AD230XB0 6ES72110BA230XB0 6ES72121BB230XB0 6ES72141BD230XB0 6ES72142BD230XB0 6ES72162BD230XB0 13

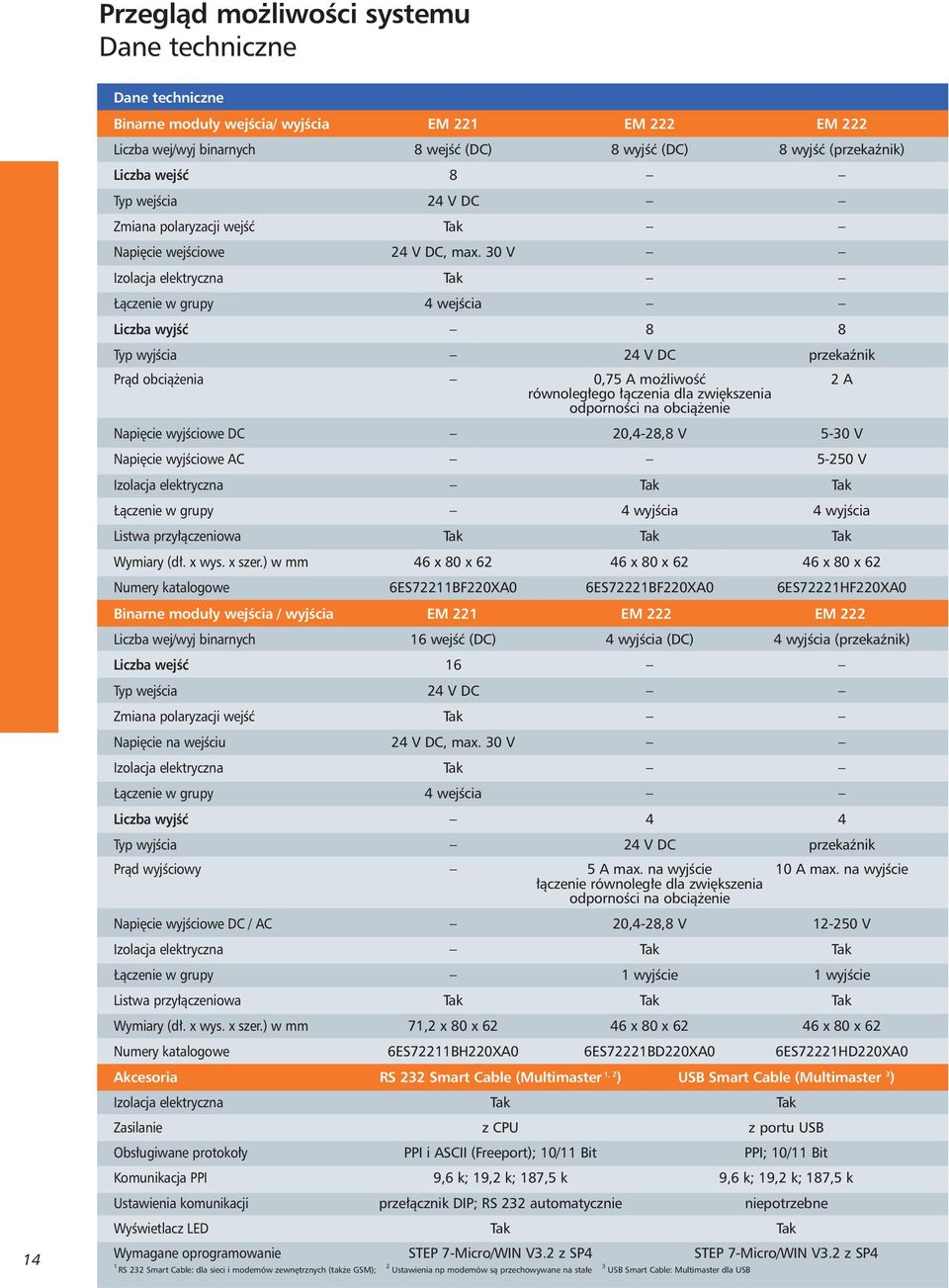

14 Przeglàd mo liwoêci systemu Dane techniczne Dane techniczne Binarne modu y wejêcia/ wyjêcia EM 221 EM 222 EM 222 Liczba wej/wyj binarnych 8 wejêç (DC) 8 wyjêç (DC) 8 wyjêç (przekaênik) Liczba wejêç 8 Typ wejêcia 24 V DC Zmiana polaryzacji wejêç Tak Napi cie wejêciowe 24 V DC, max. 30 V Izolacja elektryczna Tak àczenie w grupy 4 wejêcia Liczba wyjêç 8 8 Typ wyjêcia 24 V DC przekaênik Pràd obcià enia 0,75 A mo liwoêç 2 A równoleg ego àczenia dla zwi kszenia odpornoêci na obcià enie Napi cie wyjêciowe DC 20,4-28,8 V 5-30 V Napi cie wyjêciowe AC V Izolacja elektryczna Tak Tak àczenie w grupy 4 wyjêcia 4 wyjêcia Listwa przy àczeniowa Tak Tak Tak Wymiary (d. x wys. x szer.) w mm 46 x 80 x x 80 x x 80 x 62 Numery katalogowe 6ES72211BF220XA0 6ES72221BF220XA0 6ES72221HF220XA0 Binarne modu y wejêcia / wyjêcia EM 221 EM 222 EM 222 Liczba wej/wyj binarnych 16 wejêç (DC) 4 wyjêcia (DC) 4 wyjêcia (przekaênik) Liczba wejêç 16 Typ wejêcia 24 V DC Zmiana polaryzacji wejêç Tak Napi cie na wejêciu 24 V DC, max. 30 V Izolacja elektryczna Tak àczenie w grupy 4 wejêcia Liczba wyjêç 4 4 Typ wyjêcia 24 V DC przekaênik Pràd wyjêciowy 5 A max. na wyjêcie 10 A max. na wyjêcie àczenie równoleg e dla zwi kszenia odpornoêci na obcià enie Napi cie wyjêciowe DC / AC 20,4-28,8 V V Izolacja elektryczna Tak Tak àczenie w grupy 1 wyjêcie 1 wyjêcie Listwa przy àczeniowa Tak Tak Tak Wymiary (d. x wys. x szer.) w mm 71,2 x 80 x x 80 x x 80 x 62 Numery katalogowe 6ES72211BH220XA0 6ES72221BD220XA0 6ES72221HD220XA0 Akcesoria RS 232 Smart Cable (Multimaster 1, 2 ) USB Smart Cable (Multimaster 3 ) Izolacja elektryczna Tak Tak Zasilanie z CPU z portu USB Obs ugiwane protoko y PPI i ASCII (Freeport); 10/11 Bit PPI; 10/11 Bit Komunikacja PPI 9,6 k; 19,2 k; 187,5 k 9,6 k; 19,2 k; 187,5 k Ustawienia komunikacji prze àcznik DIP; RS 232 automatycznie niepotrzebne WyÊwietlacz LED Tak Tak 14 Wymagane oprogramowanie STEP 7-Micro/WIN V3.2 z SP4 STEP 7-Micro/WIN V3.2 z SP4 1 RS 232 Smart Cable: dla sieci i modemów zewn trznych (tak e GSM); 2 Ustawienia np modemów sà przechowywane na sta e 3 USB Smart Cable: Multimaster dla USB

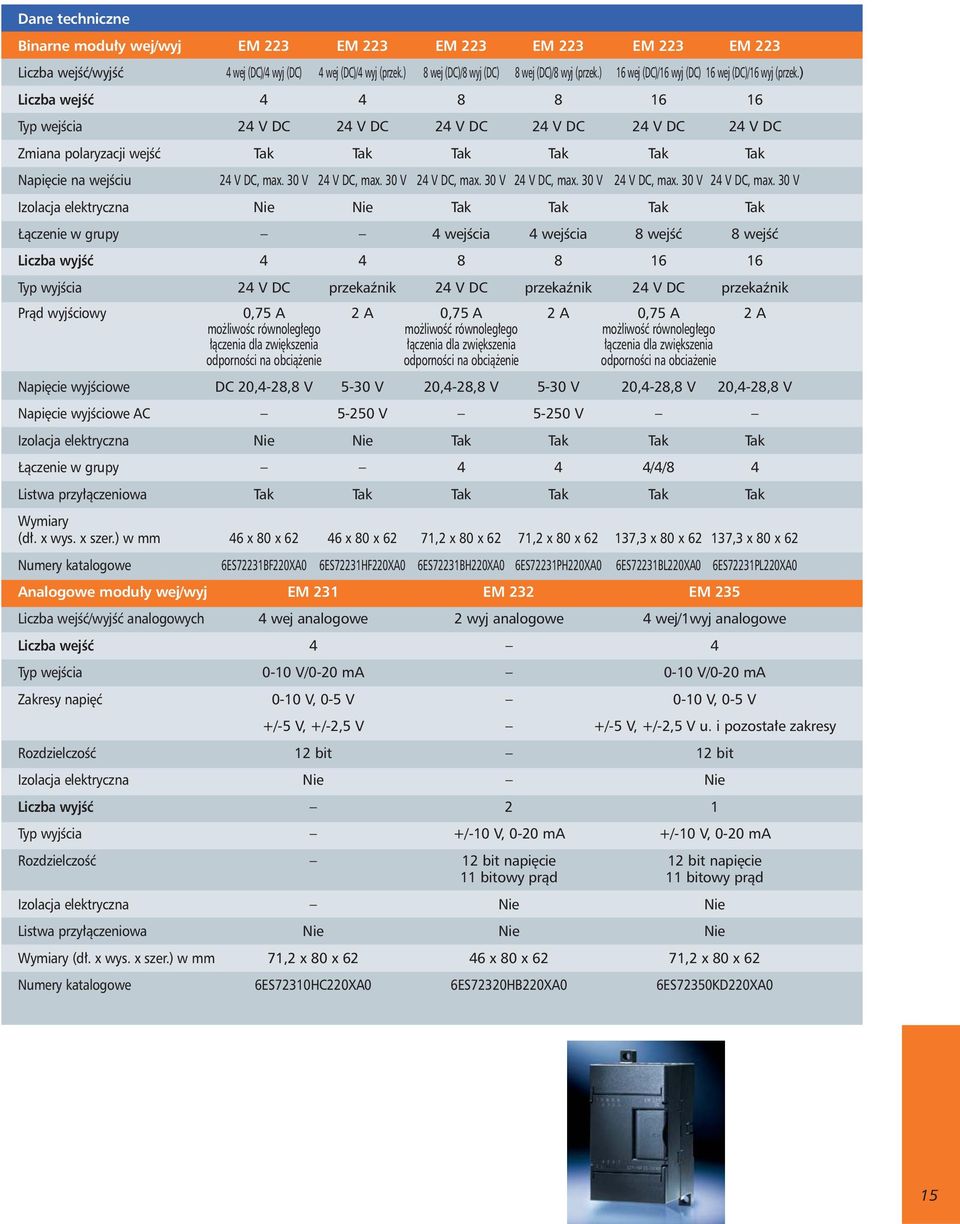

15 Dane techniczne Binarne modu y wej/wyj EM 223 EM 223 EM 223 EM 223 EM 223 EM 223 Liczba wejêç/wyjêç 4 wej (DC)/4 wyj (DC) 4 wej (DC)/4 wyj (przek.) 8 wej (DC)/8 wyj (DC) 8 wej (DC)/8 wyj (przek.) 16 wej (DC)/16 wyj (DC) 16 wej (DC)/16 wyj (przek.) Liczba wejêç Typ wejêcia 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC Zmiana polaryzacji wejêç Tak Tak Tak Tak Tak Tak Napi cie na wejêciu 24 V DC, max. 30 V 24 V DC, max. 30 V 24 V DC, max. 30 V 24 V DC, max. 30 V 24 V DC, max. 30 V 24 V DC, max. 30 V Izolacja elektryczna Nie Nie Tak Tak Tak Tak àczenie w grupy 4 wejêcia 4 wejêcia 8 wejêç 8 wejêç Liczba wyjêç Typ wyjêcia 24 V DC przekaênik 24 V DC przekaênik 24 V DC przekaênik Pràd wyjêciowy 0,75 A 2 A 0,75 A 2 A 0,75 A 2 A mo liwoêc równoleg ego mo liwoêç równoleg ego mo liwoêç równoleg ego àczenia dla zwi kszenia àczenia dla zwi kszenia àczenia dla zwi kszenia odpornoêci na obcià enie odpornoêci na obcià enie odpornoêci na obcia enie Napi cie wyjêciowe DC 20,4-28,8 V 5-30 V 20,4-28,8 V 5-30 V 20,4-28,8 V 20,4-28,8 V Napi cie wyjêciowe AC V V Izolacja elektryczna Nie Nie Tak Tak Tak Tak àczenie w grupy 4 4 4/4/8 4 Listwa przy àczeniowa Tak Tak Tak Tak Tak Tak Wymiary (d. x wys. x szer.) w mm 46 x 80 x x 80 x 62 71,2 x 80 x 62 71,2 x 80 x ,3 x 80 x ,3 x 80 x 62 Numery katalogowe 6ES72231BF220XA0 6ES72231HF220XA0 6ES72231BH220XA0 6ES72231PH220XA0 6ES72231BL220XA0 6ES72231PL220XA0 Analogowe modu y wej/wyj EM 231 EM 232 EM 235 Liczba wejêç/wyjêç analogowych 4 wej analogowe 2 wyj analogowe 4 wej/1wyj analogowe Liczba wejêç 4 4 Typ wejêcia 0-10 V/0-20 ma 0-10 V/0-20 ma Zakresy napi ç 0-10 V, 0-5 V 0-10 V, 0-5 V +/-5 V, +/-2,5 V +/-5 V, +/-2,5 V u. i pozosta e zakresy RozdzielczoÊç 12 bit 12 bit Izolacja elektryczna Nie Nie Liczba wyjêç 2 1 Typ wyjêcia +/-10 V, 0-20 ma +/-10 V, 0-20 ma RozdzielczoÊç 12 bit napi cie 12 bit napi cie 11 bitowy pràd 11 bitowy pràd Izolacja elektryczna Nie Nie Listwa przy àczeniowa Nie Nie Nie Wymiary (d. x wys. x szer.) w mm 71,2 x 80 x x 80 x 62 71,2 x 80 x 62 Numery katalogowe 6ES72310HC220XA0 6ES72320HB220XA0 6ES72350KD220XA0 15

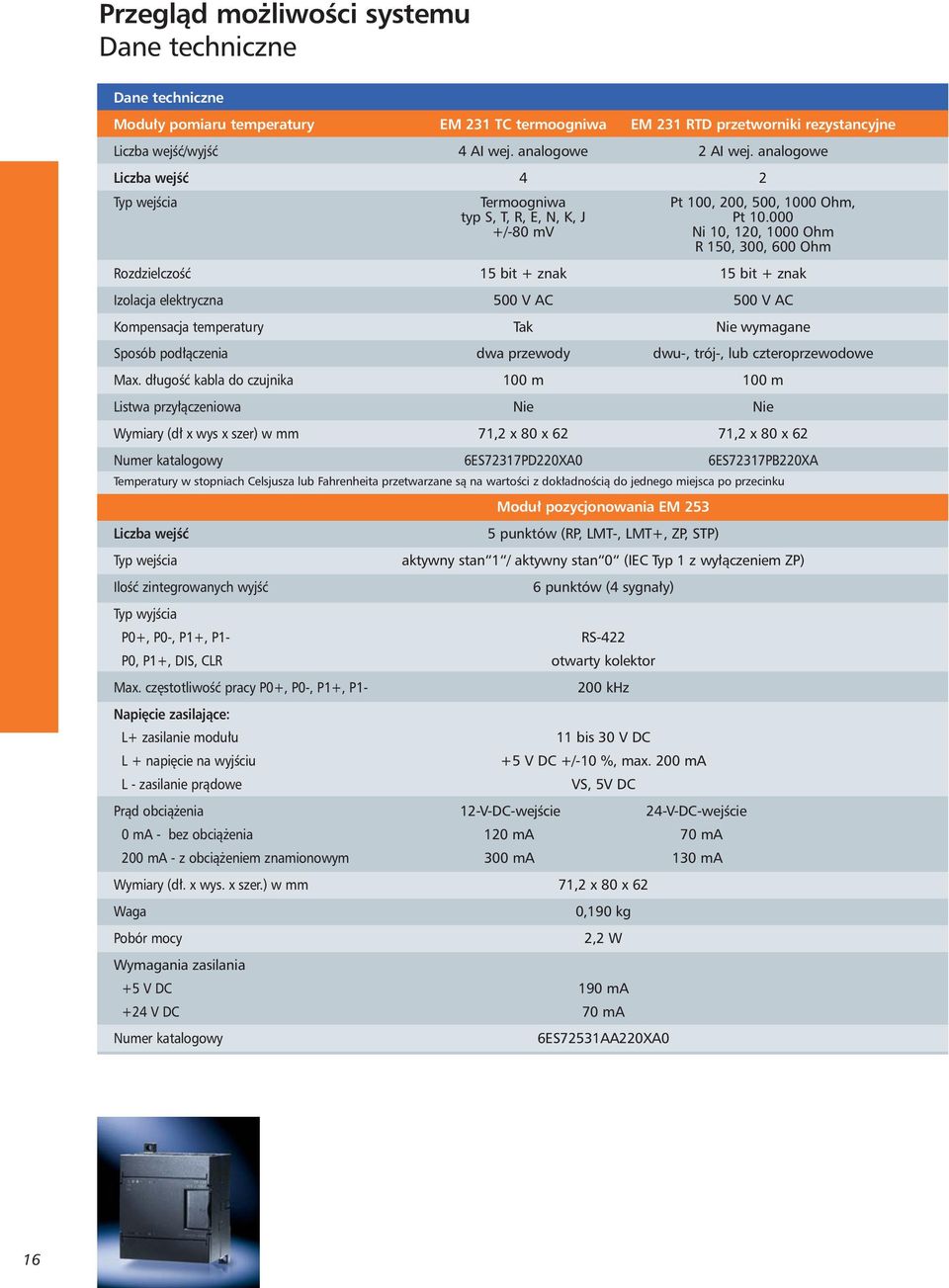

16 Przeglàd mo liwoêci systemu Dane techniczne Dane techniczne Modu y pomiaru temperatury EM 231 TC termoogniwa EM 231 RTD przetworniki rezystancyjne Liczba wejêç/wyjêç 4 AI wej. analogowe 2 AI wej. analogowe Liczba wejêç 4 2 Typ wejêcia Termoogniwa Pt 100, 200, 500, 1000 Ohm, typ S, T, R, E, N, K, J Pt /-80 mv Ni 10, 120, 1000 Ohm R 150, 300, 600 Ohm RozdzielczoÊç 15 bit + znak 15 bit + znak Izolacja elektryczna 500 V AC 500 V AC Kompensacja temperatury Tak Nie wymagane Sposób pod àczenia dwa przewody dwu-, trój-, lub czteroprzewodowe Max. d ugoêç kabla do czujnika 100 m 100 m Listwa przy àczeniowa Nie Nie Wymiary (d x wys x szer) w mm 71,2 x 80 x 62 71,2 x 80 x 62 Numer katalogowy 6ES72317PD220XA0 6ES72317PB220XA Temperatury w stopniach Celsjusza lub Fahrenheita przetwarzane sà na wartoêci z dok adnoêcià do jednego miejsca po przecinku Liczba wejêç Typ wejêcia IloÊç zintegrowanych wyjêç Modu pozycjonowania EM punktów (RP, LMT-, LMT+, ZP, STP) aktywny stan 1 / aktywny stan 0 (IEC Typ 1 z wy àczeniem ZP) 6 punktów (4 sygna y) Typ wyjêcia P0+, P0-, P1+, P1- RS-422 P0, P1+, DIS, CLR otwarty kolektor Max. cz stotliwoêç pracy P0+, P0-, P1+, P1-200 khz Napi cie zasilajàce: L+ zasilanie modu u 11 bis 30 V DC L + napi cie na wyjêciu +5 V DC +/-10 %, max. 200 ma L - zasilanie pràdowe VS, 5V DC Pràd obcià enia 12-V-DC-wejÊcie 24-V-DC-wejÊcie 0 ma - bez obcià enia 120 ma 70 ma 200 ma - z obcià eniem znamionowym 300 ma 130 ma Wymiary (d. x wys. x szer.) w mm 71,2 x 80 x 62 Waga 0,190 kg Pobór mocy 2,2 W Wymagania zasilania +5 V DC 190 ma +24 V DC 70 ma Numer katalogowy 6ES72531AA220XA0 16

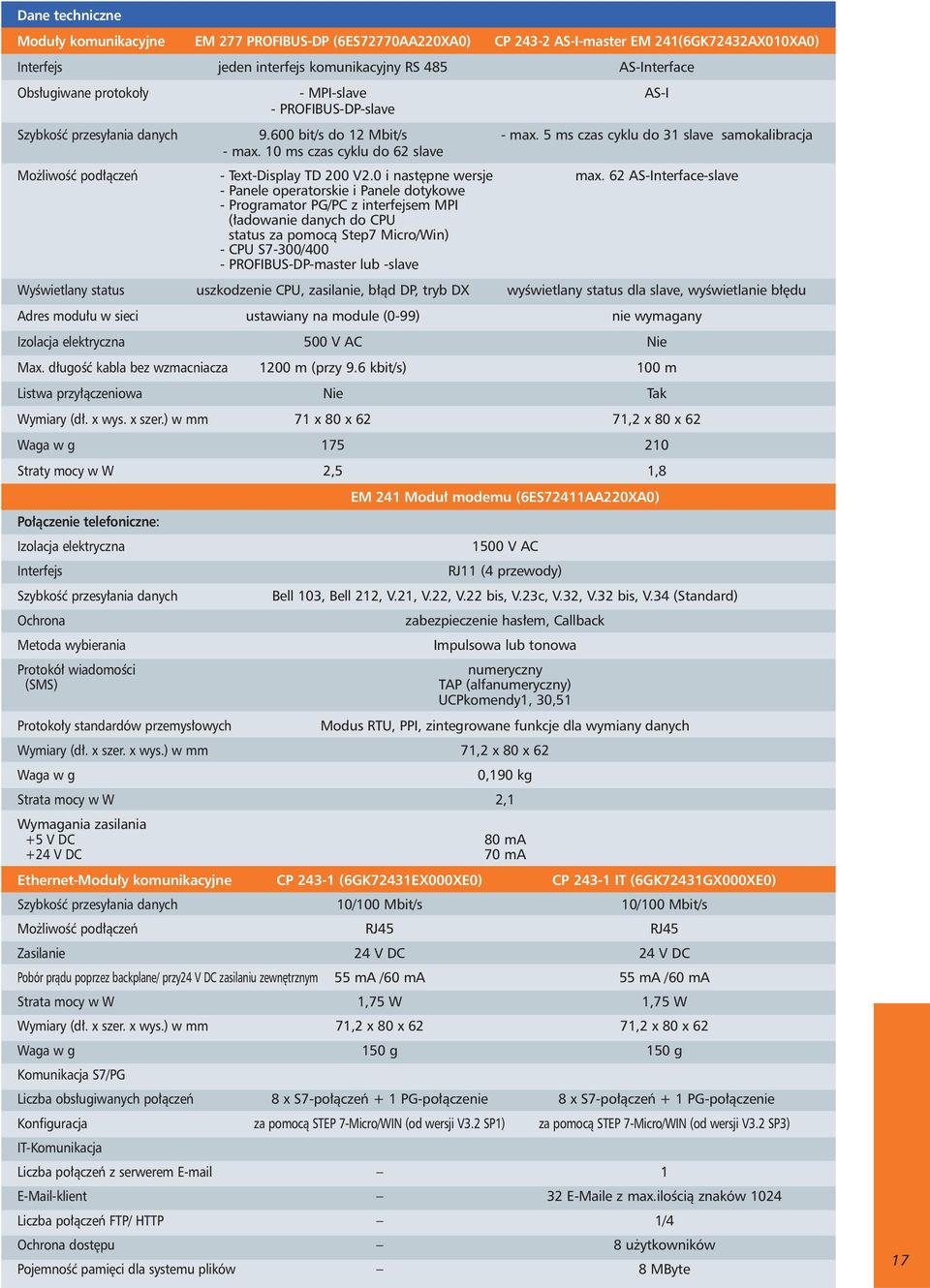

17 Dane techniczne Modu y komunikacyjne EM 277 PROFIBUS-DP (6ES72770AA220XA0) CP AS-I-master EM 241(6GK72432AX010XA0) Interfejs jeden interfejs komunikacyjny RS 485 AS-Interface Obs ugiwane protoko y - MPI-slave AS-I - PROFIBUS-DP-slave SzybkoÊç przesy ania danych bit/s do 12 Mbit/s - max. 5 ms czas cyklu do 31 slave samokalibracja - max. 10 ms czas cyklu do 62 slave Mo liwoêç pod àczeƒ - Text-Display TD 200 V2.0 i nast pne wersje max. 62 AS-Interface-slave - Panele operatorskie i Panele dotykowe - Programator PG/PC z interfejsem MPI ( adowanie danych do CPU status za pomocà Step7 Micro/Win) - CPU S7-300/400 - PROFIBUS-DP-master lub -slave WyÊwietlany status uszkodzenie CPU, zasilanie, b àd DP, tryb DX wyêwietlany status dla slave, wyêwietlanie b du Adres modu u w sieci ustawiany na module (0-99) nie wymagany Izolacja elektryczna 500 V AC Nie Max. d ugoêç kabla bez wzmacniacza 1200 m (przy 9.6 kbit/s) 100 m Listwa przy àczeniowa Nie Tak Wymiary (d. x wys. x szer.) w mm 71 x 80 x 62 71,2 x 80 x 62 Waga w g Straty mocy w W 2,5 1,8 Po àczenie telefoniczne: Izolacja elektryczna Interfejs SzybkoÊç przesy ania danych Ochrona Metoda wybierania Protokó wiadomoêci (SMS) Protoko y standardów przemys owych EM 241 Modu modemu (6ES72411AA220XA0) 1500 V AC RJ11 (4 przewody) Bell 103, Bell 212, V.21, V.22, V.22 bis, V.23c, V.32, V.32 bis, V.34 (Standard) zabezpieczenie has em, Callback Impulsowa lub tonowa numeryczny TAP (alfanumeryczny) UCPkomendy1, 30,51 Modus RTU, PPI, zintegrowane funkcje dla wymiany danych Wymiary (d. x szer. x wys.) w mm 71,2 x 80 x 62 Waga w g 0,190 kg Strata mocy w W 2,1 Wymagania zasilania +5 V DC 80 ma +24 V DC 70 ma Ethernet-Modu y komunikacyjne CP (6GK72431EX000XE0) CP IT (6GK72431GX000XE0) SzybkoÊç przesy ania danych 10/100 Mbit/s 10/100 Mbit/s Mo liwoêç pod àczeƒ RJ45 RJ45 Zasilanie 24 V DC 24 V DC Pobór pràdu poprzez backplane/ przy24 V DC zasilaniu zewn trznym 55 ma /60 ma 55 ma /60 ma Strata mocy w W 1,75 W 1,75 W Wymiary (d. x szer. x wys.) w mm 71,2 x 80 x 62 71,2 x 80 x 62 Waga w g 150 g 150 g Komunikacja S7/PG Liczba obs ugiwanych po àczeƒ 8 x S7-po àczeƒ + 1 PG-po àczenie 8 x S7-po àczeƒ + 1 PG-po àczenie Konfiguracja za pomocà STEP 7-Micro/WIN (od wersji V3.2 SP1) za pomocà STEP 7-Micro/WIN (od wersji V3.2 SP3) IT-Komunikacja Liczba po àczeƒ z serwerem 1 -klient 32 e z max.iloêcià znaków 1024 Liczba po àczeƒ FTP/ HTTP 1/4 Ochrona dost pu 8 u ytkowników PojemnoÊç pami ci dla systemu plików 8 MByte 17

18 Przeglàd mo liwoêci systemu Dane techniczne Dane techniczne Panele TD 200 TD 200C OP 73micro 2) TP 170micro/TP 177micro 2) WyÊwietlacz LC-Display LC-Display 3 -LC-Display 1) 5,7 -LC-Display, STN, niebieski, 4 odcienie 1) Liczba wierszy 2 2 Liczba znaków w wierszu 20 (ASCII/ Cyrylica), 20 (ASCII/ Cyrylica), 10 (Chiƒski) 10 (Chiƒski) WysokoÊç znaku w mm 5 mm 5 mm RozdzielczoÊç 160 x 48 pikseli 320 x 240 pikseli lub 240 x 320 pikseli Typ obs ugi klawiatura foliowa klawiatura foliowa klawiatura foliowa ekran dotykowy Przyciski funkcyjne 8 20 swobodnie konfigurowalnych 4 Przyciski systemowe 5 8 Zintegrowana pami ç dane u ytkownika w CPU dane u ytkownika w CPU 128 kbyte Flash 256 kbyte Flash (konieczna dla programu u ytkownika) Interfejsy komunikacyjne 1 PPI (RS 485); 1 PPI (RS 485); 1 x RS x RS 485 sieç maksymalnie do sieç maksymalnie do 126 uczestników 126 uczestników FunkcjonalnoÊç Meldunki Bufor meldunków (iloêç meldunków) (bez podtrzymania 128 (bez podtrzymania bateryjnego) bateryjnego) Ekrany procesowe Zmienne Obiekty graficzne - Ikony Bitmapy/Ikony/T o Bitmapy/Ikony/T o Klawiatura numeryczna/alfanumeryczna / - / - / / Has o J zyki w trybie online Bargrafy Ochrona (awers/rewers) IP65, NEMA4 / IP20 IP65, NEMA4 / IP20 IP65 (po zainstalowaniu) IP65 (po zainstalowaniu) NEMA4, NEMA4X, NEMA,NEMA4X, NEMA12 / IP20 NEMA12 / IP20 Wymiary Strona czo owa (szer. x wys. ) w mm 148 x x x x 156 G bokoêç w mm Certyfikaty CE, culus, FM, C-Tick, ATEX CE, culus, FM, C-Tick, ATEX i. V.: FM, culus, CE, C-Tick i. V.: FM, culus, CE, C-Tick Napi cie zasilajàce 24 V DC 24 V DC 24 V DC 24 V DC Warunki otoczenia Zakres temparatur w trakcie pracy zabudowa pozioma 0 o C do 60 o C 0 o C do 60 o C 0 o C do 50 o C 0 o C do 50 o C max. kàt pochylenia 0 o C do 60 o C 0 o C do 60 o C 0 o C do 40 o C 0 o C do 40 o C Temperatura transportu/magazynowanie -20 o C do 70 o C -20 o C do 70 o C -20 o C do 70 o C -20 o C do 60 o C Waga 0,19 kg 0,2 kg 0,3 kg 0,7 kg Oprogramowanie narz dziowe Micro/WIN 4.0 Micro/WIN 4.0 od WinCC flexible Micro od WinCC flexible Numer katalogowy 6ES72720AA300YA0 6ES72721AA100YA0 6AV66400BA110AX0 6AV66400CA010AX0 6AV66400CA110AX0 1)Czas ycia matrycy MTBF przy 25 o C : OP 73 micro ok godzin; TP 170 micro/ TP 177 micro ok godzin 18

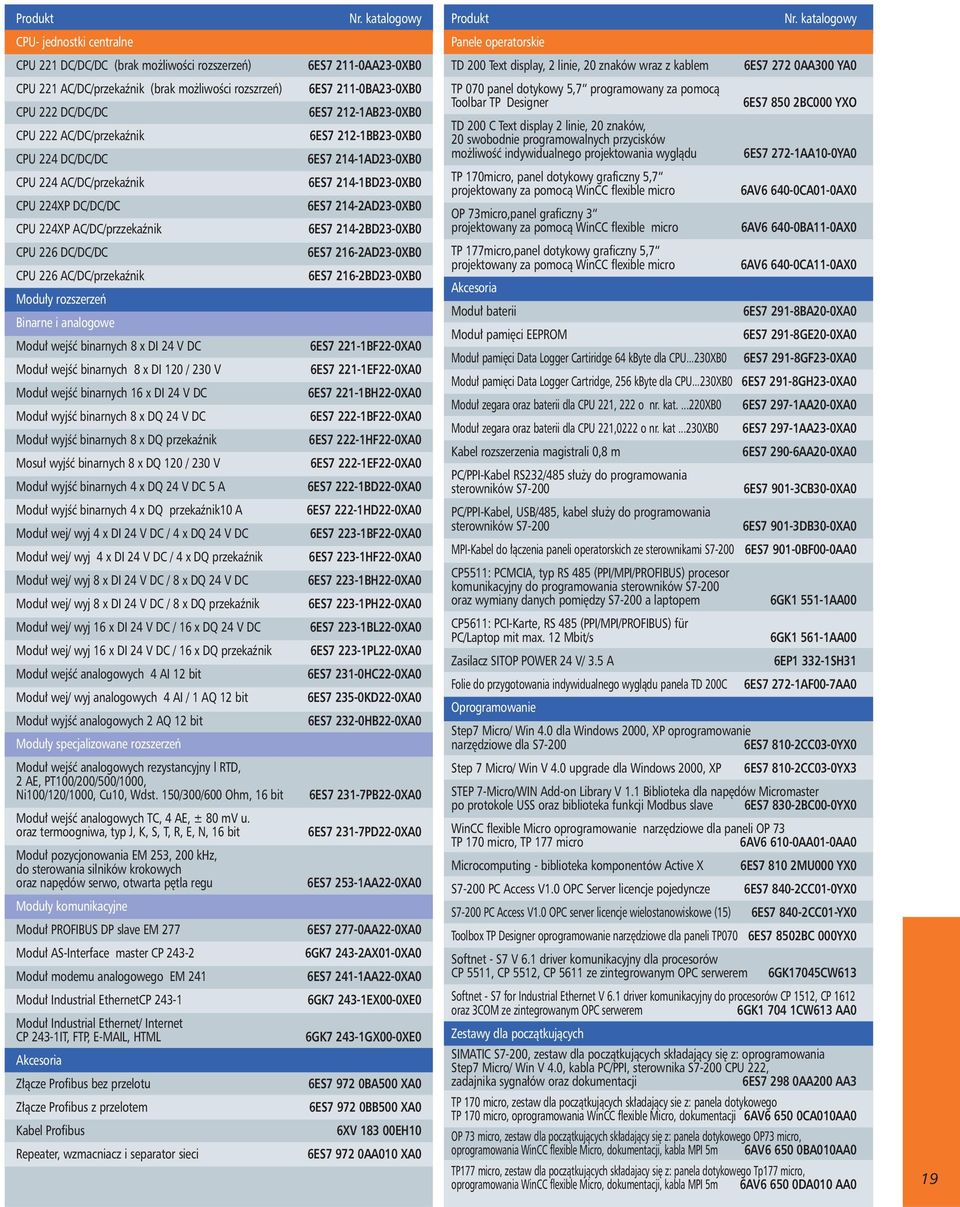

19 Produkt Nr. katalogowy Produkt Nr. katalogowy CPU- jednostki centralne Panele operatorskie CPU 221 DC/DC/DC (brak mo liwoêci rozszerzeƒ) 6ES AA23-0XB0 TD 200 Text display, 2 linie, 20 znaków wraz z kablem 6ES AA300 YA0 CPU 221 AC/DC/przekaênik (brak mo liwoêci rozszrzeƒ) CPU 222 DC/DC/DC CPU 222 AC/DC/przekaênik CPU 224 DC/DC/DC CPU 224 AC/DC/przekaênik CPU 224XP DC/DC/DC CPU 224XP AC/DC/przzekaênik CPU 226 DC/DC/DC CPU 226 AC/DC/przekaênik Modu y rozszerzeƒ Binarne i analogowe Modu wejêç binarnych 8 x DI 24 V DC Modu wejêç binarnych 8 x DI 120 / 230 V Modu wejêç binarnych 16 x DI 24 V DC Modu wyjêç binarnych 8 x DQ 24 V DC Modu wyjêç binarnych 8 x DQ przekaênik Mosu wyjêç binarnych 8 x DQ 120 / 230 V Modu wyjêç binarnych 4 x DQ 24 V DC 5 A Modu wyjêç binarnych 4 x DQ przekaênik10 A Modu wej/ wyj 4 x DI 24 V DC / 4 x DQ 24 V DC Modu wej/ wyj 4 x DI 24 V DC / 4 x DQ przekaênik Modu wej/ wyj 8 x DI 24 V DC / 8 x DQ 24 V DC Modu wej/ wyj 8 x DI 24 V DC / 8 x DQ przekaênik Modu wej/ wyj 16 x DI 24 V DC / 16 x DQ 24 V DC Modu wej/ wyj 16 x DI 24 V DC / 16 x DQ przekaênik Modu wejêç analogowych 4 AI 12 bit Modu wej/ wyj analogowych 4 AI / 1 AQ 12 bit Modu wyjêç analogowych 2 AQ 12 bit Modu y specjalizowane rozszerzeƒ 6ES BA23-0XB0 6ES AB23-0XB0 6ES BB23-0XB0 6ES AD23-0XB0 6ES BD23-0XB0 6ES AD23-0XB0 6ES BD23-0XB0 6ES AD23-0XB0 6ES BD23-0XB0 6ES BF22-0XA0 6ES EF22-0XA0 6ES BH22-0XA0 6ES BF22-0XA0 6ES HF22-0XA0 6ES EF22-0XA0 6ES BD22-0XA0 6ES HD22-0XA0 6ES BF22-0XA0 6ES HF22-0XA0 6ES BH22-0XA0 6ES PH22-0XA0 6ES BL22-0XA0 6ES PL22-0XA0 6ES HC22-0XA0 6ES KD22-0XA0 6ES HB22-0XA0 TP 070 panel dotykowy 5,7 programowany za pomocà Toolbar TP Designer TD 200 C Text display 2 linie, 20 znaków, 20 swobodnie programowalnych przycisków mo liwoêç indywidualnego projektowania wyglàdu TP 170micro, panel dotykowy graficzny 5,7 projektowany za pomocà WinCC flexible micro OP 73micro,panel graficzny 3 projektowany za pomocà WinCC flexible micro TP 177micro,panel dotykowy graficzny 5,7 projektowany za pomocà WinCC flexible micro Akcesoria Modu baterii Modu pami ci EEPROM Modu pami ci Data Logger Cartiridge 64 kbyte dla CPU...230XB0 Modu pami ci Data Logger Cartridge, 256 kbyte dla CPU...230XB0 Modu zegara oraz baterii dla CPU 221, 222 o nr. kat xb0 Modu zegara oraz baterii dla CPU 221,0222 o nr. kat...230xb0 Kabel rozszerzenia magistrali 0,8 m PC/PPI-Kabel RS232/485 s u y do programowania sterowników S7-200 PC/PPI-Kabel, USB/485, kabel s u y do programowania sterowników S ES BC000 YXO 6ES AA10-0YA0 6AV CA01-0AX0 6AV BA11-0AX0 6AV CA11-0AX0 6ES BA20-0XA0 6ES GE20-0XA0 6ES GF23-0XA0 6ES GH23-0XA0 6ES AA20-0XA0 6ES AA23-0XA0 6ES AA20-0XA0 6ES CB30-0XA0 6ES DB30-0XA0 MPI-Kabel do àczenia paneli operatorskich ze sterownikami S ES BF00-0AA0 CP5511: PCMCIA, typ RS 485 (PPI/MPI/PROFIBUS) procesor komunikacyjny do programowania sterowników S7-200 oraz wymiany danych pomi dzy S7-200 a laptopem 6GK AA00 CP5611: PCI-Karte, RS 485 (PPI/MPI/PROFIBUS) für PC/Laptop mit max. 12 Mbit/s 6GK AA00 Zasilacz SITOP POWER 24 V/ 3.5 A 6EP SH31 Folie do przygotowania indywidualnego wyglàdu panela TD 200C Oprogramowanie 6ES AF00-7AA0 Step7 Micro/ Win 4.0 dla Windows 2000, XP oprogramowanie narz dziowe dla S ES CC03-0YX0 Modu wejêç analogowych rezystancyjny l RTD, 2 AE, PT100/200/500/1000, Ni100/120/1000, Cu10, Wdst. 150/300/600 Ohm, 16 bit Modu wejêç analogowych TC, 4 AE, ± 80 mv u. oraz termoogniwa, typ J, K, S, T, R, E, N, 16 bit Modu pozycjonowania EM 253, 200 khz, do sterowania silników krokowych oraz nap dów serwo, otwarta p tla regu Modu y komunikacyjne Modu PROFIBUS DP slave EM 277 Modu AS-Interface master CP Modu modemu analogowego EM 241 Modu Industrial EthernetCP Modu Industrial Ethernet/ Internet CP 243-1IT, FTP, , HTML Akcesoria Z àcze Profibus bez przelotu Z àcze Profibus z przelotem Kabel Profibus Repeater, wzmacniacz i separator sieci 6ES PB22-0XA0 6ES PD22-0XA0 6ES AA22-0XA0 6ES AA22-0XA0 6GK AX01-0XA0 6ES AA22-0XA0 6GK EX00-0XE0 6GK GX00-0XE0 6ES BA500 XA0 6ES BB500 XA0 6XV EH10 6ES AA010 XA0 Step 7 Micro/ Win V 4.0 upgrade dla Windows 2000, XP 6ES CC03-0YX3 STEP 7-Micro/WIN Add-on Library V 1.1 Biblioteka dla nap dów Micromaster po protokole USS oraz biblioteka funkcji Modbus slave 6ES BC00-0YX0 WinCC flexible Micro oprogramowanie narz dziowe dla paneli OP 73 TP 170 micro, TP 177 micro 6AV AA01-0AA0 Microcomputing - biblioteka komponentów Active X 6ES MU000 YX0 S7-200 PC Access V1.0 OPC Server licencje pojedyncze 6ES CC01-0YX0 S7-200 PC Access V1.0 OPC server licencje wielostanowiskowe (15) 6ES CC01-YX0 Toolbox TP Designer oprogramowanie narz dziowe dla paneli TP070 6ES7 8502BC 000YX0 Softnet - S7 V 6.1 driver komunikacyjny dla procesorów CP 5511, CP 5512, CP 5611 ze zintegrowanym OPC serwerem 6GK17045CW613 Softnet - S7 for Industrial Ethernet V 6.1 driver komunikacyjny do procesorów CP 1512, CP 1612 oraz 3COM ze zintegrowanym OPC serwerem 6GK CW613 AA0 Zestawy dla poczàtkujàcych SIMATIC S7-200, zestaw dla poczàtkujàcych sk adajàcy si z: oprogramowania Step7 Micro/ Win V 4.0, kabla PC/PPI, sterownika S7-200 CPU 222, zadajnika sygna ów oraz dokumentacji 6ES AA200 AA3 TP 170 micro, zestaw dla poczàtkujàcych sk adajàcy sie z: panela dotykowego TP 170 micro, oprogramowania WinCC flexible Micro, dokumentacji 6AV CA010AA0 OP 73 micro, zestaw dla poczàtkujàcych sk adajàcy si z: panela dotykowego OP73 micro, oprogramowania WinCC flexible Micro, dokumentacji, kabla MPI 5m 6AV BA010AA0 TP177 micro, zestaw dla poczàtkujàcych sk adajacy si z: panela dotykowego Tp177 micro, oprogramowania WinCC flexible Micro, dokumentacji, kabla MPI 5m 6AV DA010 AA0 19

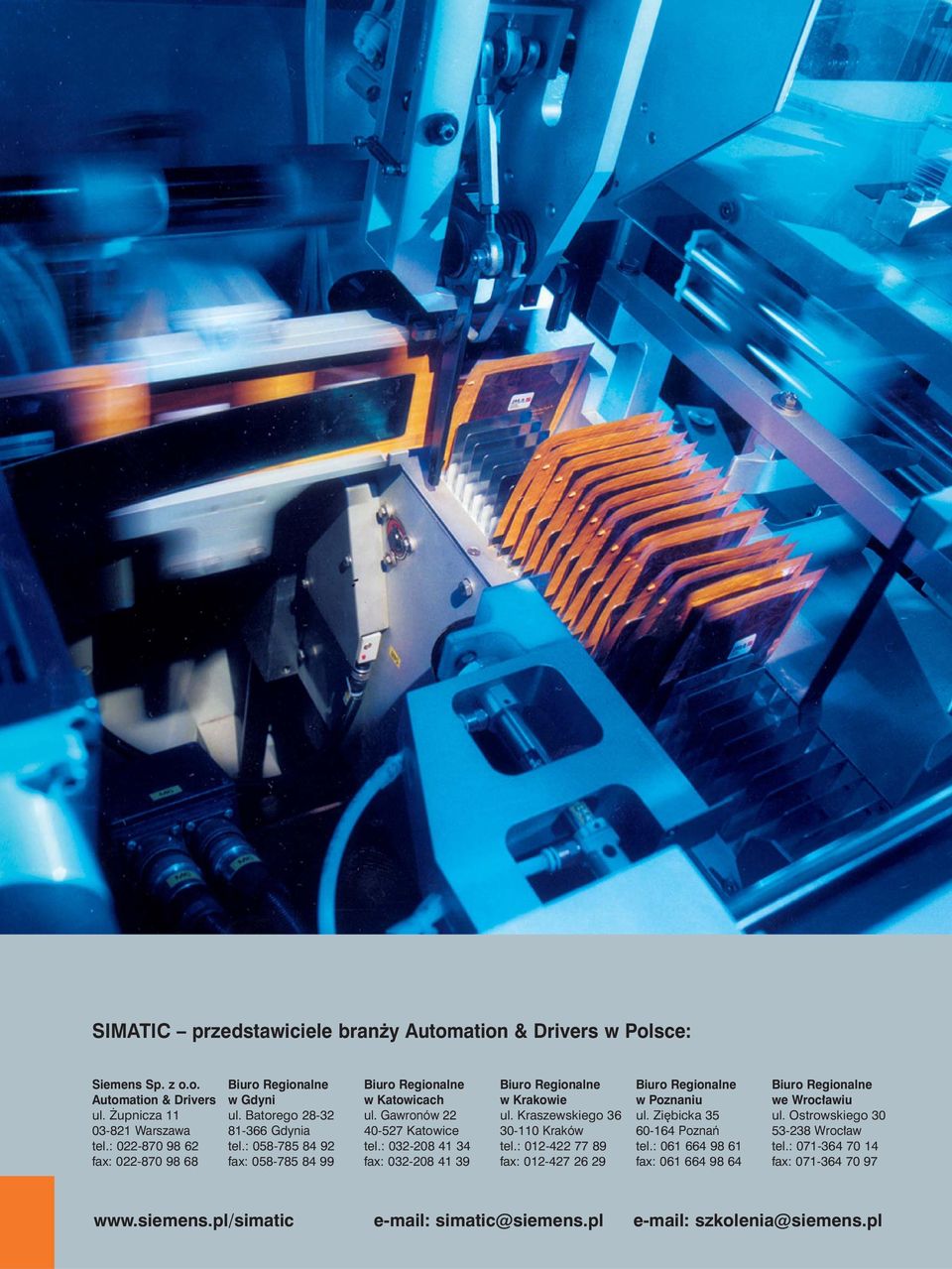

20 SIMATIC przedstawiciele bran y Automation & Drivers w Polsce: Siemens Sp. z o.o. Automation & Drivers ul. upnicza Warszawa tel.: fax: Biuro Regionalne w Gdyni ul. Batorego Gdynia tel.: fax: Biuro Regionalne w Katowicach ul. Gawronów Katowice tel.: fax: Biuro Regionalne w Krakowie ul. Kraszewskiego Kraków tel.: fax: Biuro Regionalne w Poznaniu ul. Zi bicka Poznaƒ tel.: fax: Biuro Regionalne we Wroc awiu ul. Ostrowskiego Wroc aw tel.: fax: simatic@siemens.pl szkolenia@siemens.pl
