1 KLASA KOMPAKTOWA WEBER LCS Szlifierka szerokotaśmowa WEBER LCE Automat szlifierski WEBER LCE compact Automat szlifierski

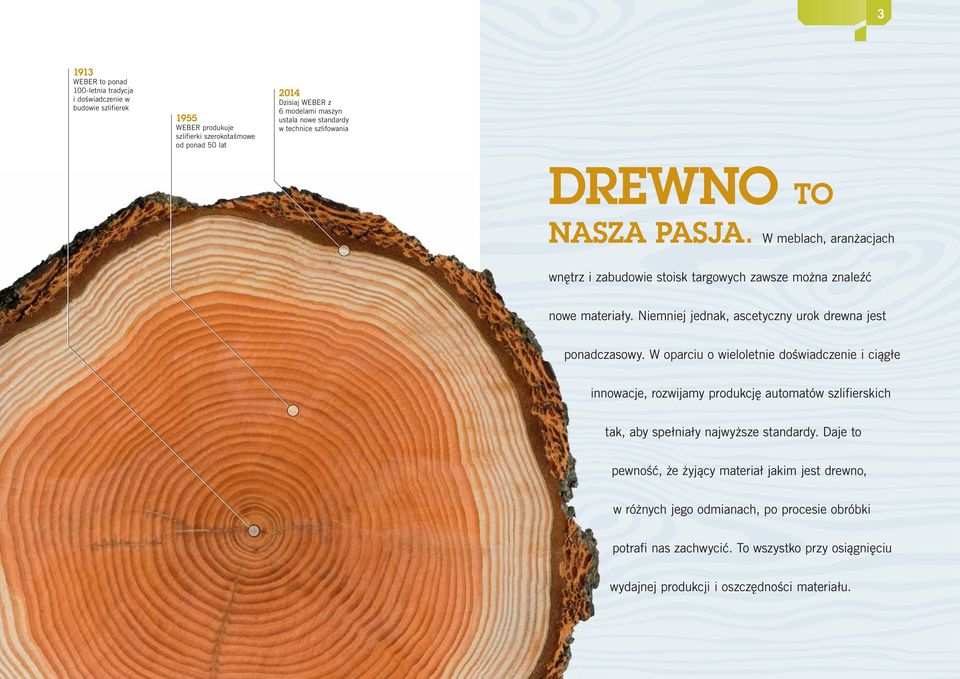

2 WEBER to ponad 100-letnia tradycja i doświadczenie w budowie szlifierek 1955 WEBER produkuje szlifierki szerokotaśmowe od ponad 50 lat 2014 Dzisiaj WEBER z 6 modelami maszyn ustala nowe standardy w technice szlifowania DREWNO TO NASZA PASJA. W meblach, aranżacjach wnętrz i zabudowie stoisk targowych zawsze można znaleźć nowe materiały. Niemniej jednak, ascetyczny urok drewna jest ponadczasowy. W oparciu o wieloletnie doświadczenie i ciągłe innowacje, rozwijamy produkcję automatów szlifierskich tak, aby spełniały najwyższe standardy. Daje to pewność, że żyjący materiał jakim jest drewno, w różnych jego odmianach, po procesie obróbki potrafi nas zachwycić. To wszystko przy osiągnięciu wydajnej produkcji i oszczędności materiału.

3 5 WEBER. Ergonomicznie i inteligentnie Wszystkie, w pełni automatyczne systemy maszyny potrzebują sterowania, które jest precyzyjne i bardzo intuicyjne: WEBER osiąga to dzięki i-touch -pokrętło sterujące, którym można np. automatycznie zmienić grubość lub prędkość. JAKOSC TO NASZA PROFESJA. Jakość dla WEBER a jest najważniejsza. Widać to na każdym etapie budowy maszyn, inteligentnych rozwiązaniach oraz licznych patentach, których zadaniem jest najważniejszy cel: perfekcyjnie wyszlifować powierzchnię. WEBER. Indywidualnie i modułowo Wymagania rzemiosła, przemysłu, producentów płyty oraz przemysłu meblowego są odmienne. Nowe materiały oraz nowy Design, wymaga często nowych procesów produkcji. WEBER bardzo intensywnie zajmuje się ciągłymi zapotrzebowaniami na nowe rodzaje powierzchni i znajduje odpowiednią technikę szlifowania aby im sprostać. U nas każdy znajdzie typ maszyny odpowiednio dopasowany do potrzeb i żądanego, końcowego efektu. WEBER. Oszczędność energii i materiałów Oszczędzanie energii i zasobów naturalnych jest dzisiejszym wymogiem. WEBER spełnia te kryteria, stosując szczególne rozwiązania elektryczne i mechaniczne. Napędy taśm szlifujących to silniki Eco-Drive o wysokiej klasie energetycznej, sterowane przetwornicą częstotliwości. Dzięki temu w obszarze obciążeń częściowych można uzyskać znaczącą oszczędność energii. Technologia taśmy lamelowej CBF znacznie wydłuża żywotność taśm szlifujących. Proces oczyszczania- odmuchiwania elementu szlifowanego, sterowany kształtem elementu, oszczędza zużycie kosztownego sprężonego powietrza.

4 7 Perfekcyjna powierzchnia z technika WEBER ISA. WEBER LCS Szlifierka szerokotaśmowa Podstawowy model WEBER do szlifowania drewna i forniru 8 WEBER LCS Do 4 dowolnych agregatów szlifierskich. WEBER LCE Automat szlifierski Wszechstronny Multitalent WEBER do szlifowania drewna, forniru i lakieru 12 WEBER LCE Sprawdzona technika w atrakcyjnej cenie. WEBER LCE compact Automat szlifierski Model specjalny WEBER do szlifowania drewna, forniru i lakieru 22 WEBER LCE compact

5 9 WEBER LCS Szlifierka szerokotaśmowa Model LCS bazuje na technice szlifowania WEBER ISA. Jest to opatentowana budowa dzielonej belki dociskowej i segmentów trzewika szlifierskiego. Szlifierka może być wyposażona w 1 lub 2 agregaty szlifi erskie. Maszyna z 1 agregatem wyposażona jest w agregat kombi. Maszyna z 2 agregatami posiada agregat kalibrujący i kombi. Kalibrowanie i szlifowanie może odbywać się oddzielnie lub równocześnie. WEBER TECHNIKA SZLIFOWANIA Stalowy walec kalibrujący Agregat kombi 1100 mm 1300 mm 1 do 2 agregatów szlifierskich Szerokość szlifowania 1100 i 1300 mm 1 lub 2 agregaty szlifi erskie Walec kalibrujący do 15 kw Bezstopniowa prędkość posuwu (1 10 m/min) Długość taśmy szlifującej 1900 mm Dzielona belka dociskowa WEBER ISA Kombinowany system obsługi: przyciski i ekran dotykowy Automatyczny pomiar grubości elementu Uniwersalny wkład trzewika szlifi erskiego

6 WEBER LCS Perfekcyjny wynik szlifowania 11 WEBER szlif szerokotaśmowy Jednolita jakość szlifowania Walec kontaktowy służy do kalibrowania oraz uzyskania płaskiej powierzchni. Spiralnie rowkowany walec gwarantuje wysoką dokładność szlifowania, zbieranie jednorazowo dużego nadmiaru i efektywne odprowadzanie wiórów oraz długą żywotność. Trzewik szlifierski służy do poprawy jakości szlifowanych powierzchni drewnianych i fornirowanych. Trzewik szlifierski jest zbudowany z segmentów, każdy z segmentów jest elektronicznie sterowany. Tolerancja grubości elementu wynosi 2 mm. Automatyczny pomiar grubości elementu Jeszcze wydajniejsza praca Automatyczny system pomiaru grubości elementów szlifowanych ustawia automatycznie wysokość i bardzo dokładnie pozycjonuje agregaty szlifierskie. Nie trzeba czekać na dobry efekt szlifowania. Precyzyjne ustawianie walca Jeszcze lepsze szlifowanie Dobry efekt szlifowania podczas kalibracji to dokładne i powtarzalne ustawienia walca. Osadzenie na przelotowym wale mimośrodowym gwarantuje równoległe prowadzenie, wysoką precyzję i dokładność ustawień rzędu 1/10 mm. Podnoszenie i opuszczanie walca odbywa się pneumatycznie. WEBER ISA Dzielona belka dociskowa Dokładny docisk segmentów Opatentowany system WEBER ISA to inteligentny system dopasowania pojedynczych segmentów trzewika. Segmenty dociskowe są na stałe połączone z trzewikiem szlifującym i dociskane przez punktowe siłowniki, dzięki czemu dopasowują się znacznie dokładniej i to całą swoją powierzchnią. Dzięki elektronicznemu sterowaniu ustawiają się automatycznie po uruchomieniu. Nacisk we wszystkich kierunkach rozkłada się automatycznie. System nie wymaga konserwacji, jest bezobsługowy i odporny na zanieczyszczenia.

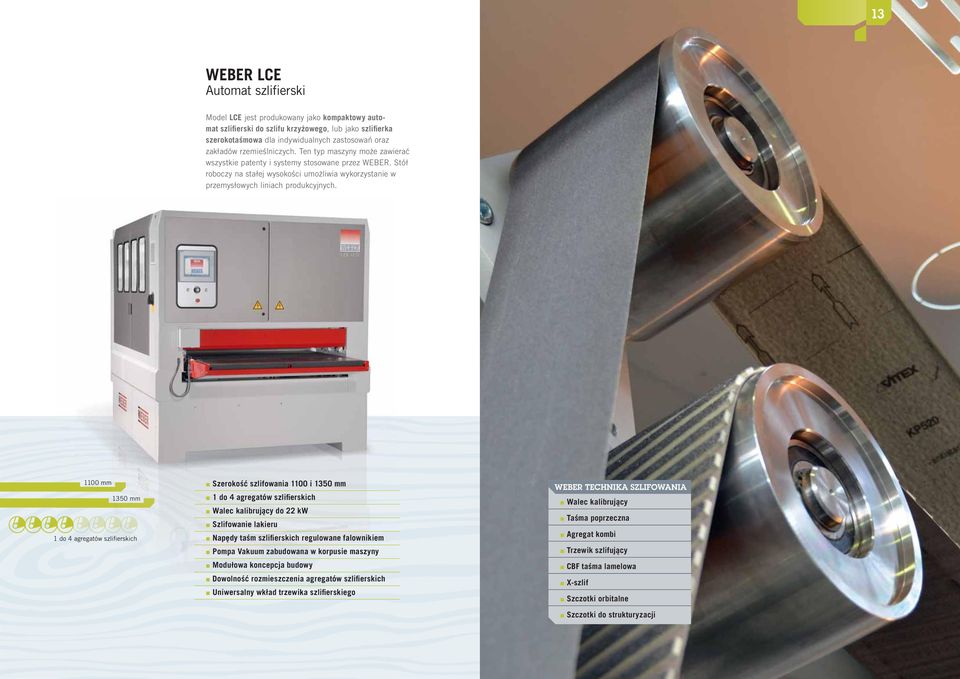

7 13 WEBER LCE Automat szlifierski Model LCE jest produkowany jako kompaktowy automat szlifi erski do szlifu krzyżowego, lub jako szlifi erka szerokotaśmowa dla indywidualnych zastosowań oraz zakładów rzemieślniczych. Ten typ maszyny może zawierać wszystkie patenty i systemy stosowane przez WEBER. Stół roboczy na stałej wysokości umożliwia wykorzystanie w przemysłowych liniach produkcyjnych mm 1350 mm 1 do 4 agregatów szlifierskich Szerokość szlifowania 1100 i 1350 mm 1 do 4 agregatów szlifi erskich Walec kalibrujący do 22 kw Szlifowanie lakieru Napędy taśm szlifi erskich regulowane falownikiem Pompa Vakuum zabudowana w korpusie maszyny Modułowa koncepcja budowy Dowolność rozmieszczenia agregatów szlifi erskich Uniwersalny wkład trzewika szlifi erskiego WEBER TECHNIKA SZLIFOWANIA Walec kalibrujący Taśma poprzeczna Agregat kombi Trzewik szlifujący CBF taśma lamelowa X-szlif Szczotki orbitalne Szczotki do strukturyzacji

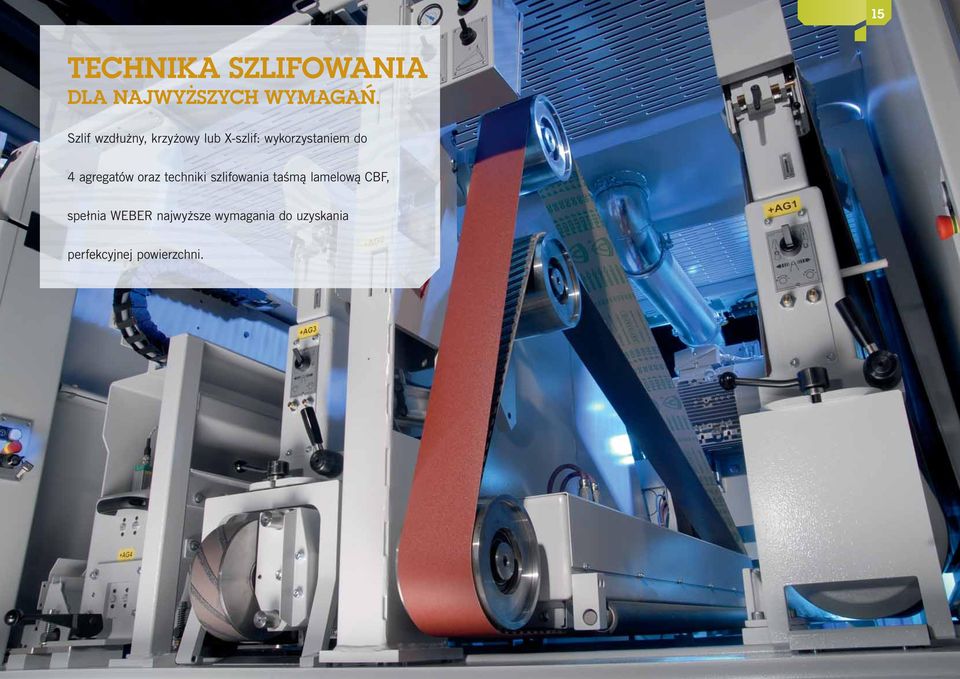

8 15 TECHNIKA SZLIFOWANIA. DLA NAJWYZSZYCH WYMAGAN. Szlif wzdłużny, krzyżowy lub X-szlif: wykorzystaniem do 4 agregatów oraz techniki szlifowania taśmą lamelową CBF, spełnia WEBER najwyższe wymagania do uzyskania perfekcyjnej powierzchni.

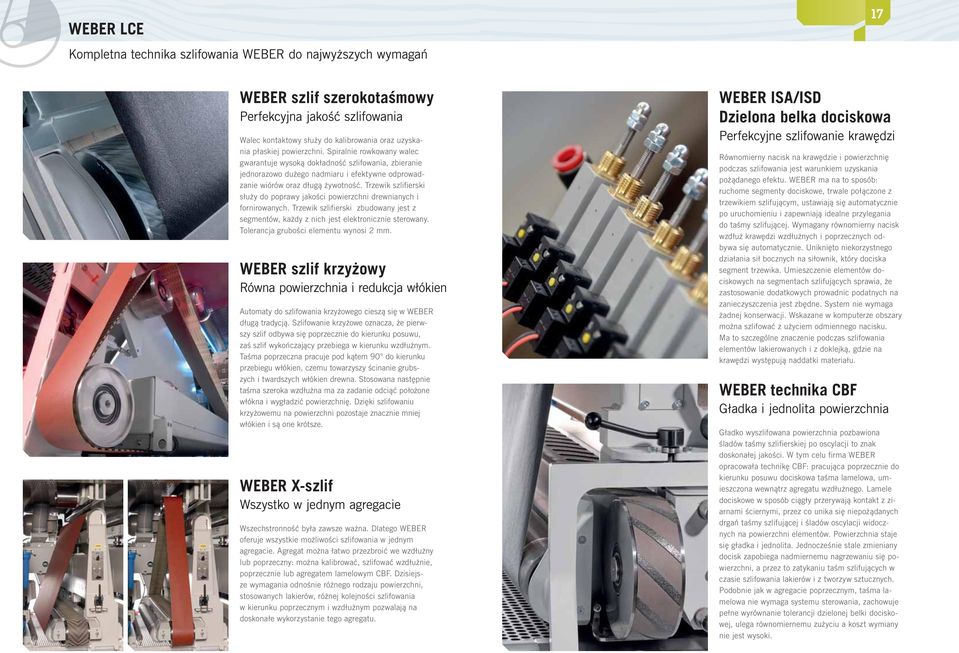

9 WEBER LCE Kompletna technika szlifowania WEBER do najwyższych wymagań 17 WEBER szlif szerokotaśmowy Perfekcyjna jakość szlifowania Walec kontaktowy służy do kalibrowania oraz uzyskania płaskiej powierzchni. Spiralnie rowkowany walec gwarantuje wysoką dokładność szlifowania, zbieranie jednorazowo dużego nadmiaru i efektywne odprowadzanie wiórów oraz długą żywotność. Trzewik szlifierski służy do poprawy jakości powierzchni drewnianych i fornirowanych. Trzewik szlifierski zbudowany jest z segmentów, każdy z nich jest elektronicznie sterowany. Tolerancja grubości elementu wynosi 2 mm. WEBER szlif krzyżowy Równa powierzchnia i redukcja włókien Automaty do szlifowania krzyżowego cieszą się w WEBER długą tradycją. Szlifowanie krzyżowe oznacza, że pierwszy szlif odbywa się poprzecznie do kierunku posuwu, zaś szlif wykończający przebiega w kierunku wzdłużnym. Taśma poprzeczna pracuje pod kątem 90 do kierunku przebiegu włókien, czemu towarzyszy ścinanie grubszych i twardszych włókien drewna. Stosowana następnie taśma szeroka wzdłużna ma za zadanie odciąć położone włókna i wygładzić powierzchnię. Dzięki szlifowaniu krzyżowemu na powierzchni pozostaje znacznie mniej włókien i są one krótsze. WEBER X-szlif Wszystko w jednym agregacie Wszechstronność była zawsze ważna. Dlatego WEBER oferuje wszystkie możliwości szlifowania w jednym agregacie. Agregat można łatwo przezbroić we wzdłużny lub poprzeczny: można kalibrować, szlifować wzdłużnie, poprzecznie lub agregatem lamelowym CBF. Dzisiejsze wymagania odnośnie różnego rodzaju powierzchni, stosowanych lakierów, różnej kolejności szlifowania w kierunku poprzecznym i wzdłużnym pozwalają na doskonałe wykorzystanie tego agregatu. WEBER ISA/ISD Dzielona belka dociskowa Perfekcyjne szlifowanie krawędzi Równomierny nacisk na krawędzie i powierzchnię podczas szlifowania jest warunkiem uzyskania pożądanego efektu. WEBER ma na to sposób: ruchome segmenty dociskowe, trwale połączone z trzewikiem szlifującym, ustawiają się automatycznie po uruchomieniu i zapewniają idealne przylegania do taśmy szlifującej. Wymagany równomierny nacisk wzdłuż krawędzi wzdłużnych i poprzecznych odbywa się automatycznie. Uniknięto niekorzystnego działania sił bocznych na siłownik, który dociska segment trzewika. Umieszczenie elementów dociskowych na segmentach szlifujących sprawia, że zastosowanie dodatkowych prowadnic podatnych na zanieczyszczenia jest zbędne. System nie wymaga żadnej konserwacji. Wskazane w komputerze obszary można szlifować z użyciem odmiennego nacisku. Ma to szczególne znaczenie podczas szlifowania elementów lakierowanych i z doklejką, gdzie na krawędzi występują naddatki materiału. WEBER technika CBF Gładka i jednolita powierzchnia Gładko wyszlifowana powierzchnia pozbawiona śladów taśmy szlifierskiej po oscylacji to znak doskonałej jakości. W tym celu firma WEBER opracowała technikę CBF: pracująca poprzecznie do kierunku posuwu dociskowa taśma lamelowa, umieszczona wewnątrz agregatu wzdłużnego. Lamele dociskowe w sposób ciągły przerywają kontakt z ziarnami ściernymi, przez co unika się niepożądanych drgań taśmy szlifującej i śladów oscylacji widocznych na powierzchni elementów. Powierzchnia staje się gładka i jednolita. Jednocześnie stale zmieniany docisk zapobiega nadmiernemu nagrzewaniu się powierzchni, a przez to zatykaniu taśm szlifujących w czasie szlifowania lakierów i z tworzyw sztucznych. Podobnie jak w agregacie poprzecznym, taśma lamelowa nie wymaga systemu sterowania, zachowuje pełne wyrównanie tolerancji dzielonej belki dociskowej, ulega równomiernemu zużyciu a koszt wymiany nie jest wysoki.

10 19 SZCZOTKI TECHNOLOGIA DLA PERFEKCYJNEJ POWIERZCHNI. Szczotki orbitalne, strukturyzujące lub wzdłużne: ze swoją dopracowaną techniką szczotkowania WEBER osiąga perfekcyjną jakość powierzchni.

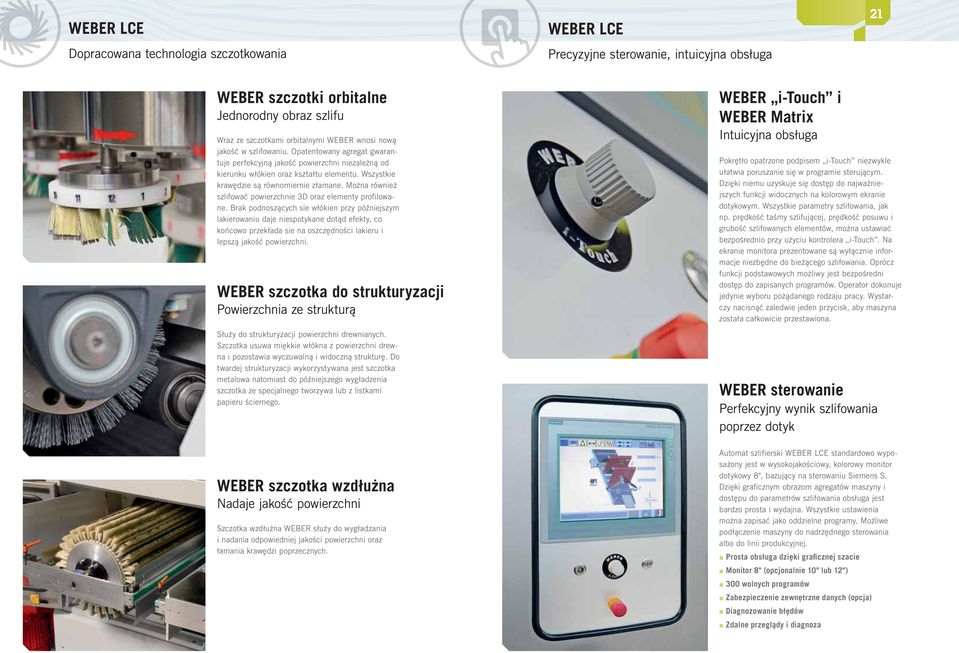

11 WEBER LCE Dopracowana technologia szczotkowania WEBER LCE Precyzyjne sterowanie, intuicyjna obsługa 21 WEBER szczotki orbitalne Jednorodny obraz szlifu Wraz ze szczotkami orbitalnymi WEBER wnosi nową jakość w szlifowaniu. Opatentowany agregat gwarantuje perfekcyjną jakość powierzchni niezależną od kierunku włókien oraz kształtu elementu. Wszystkie krawędzie są równomiernie złamane. Można również szlifować powierzchnie 3D oraz elementy profilowane. Brak podnoszących sie włókien przy późniejszym lakierowaniu daje niespotykane dotąd efekty, co końcowo przekłada sie na oszczędności lakieru i lepszą jakość powierzchni. WEBER szczotka do strukturyzacji Powierzchnia ze strukturą Służy do strukturyzacji powierzchni drewnianych. Szczotka usuwa miękkie włókna z powierzchni drewna i pozostawia wyczuwalną i widoczną strukturę. Do twardej strukturyzacji wykorzystywana jest szczotka metalowa natomiast do późniejszego wygładzenia szczotka ze specjalnego tworzywa lub z listkami papieru ściernego. WEBER i-touch i WEBER Matrix Intuicyjna obsługa Pokrętło opatrzone podpisem i-touch niezwykle ułatwia poruszanie się w programie sterującym. Dzięki niemu uzyskuje się dostęp do najważniejszych funkcji widocznych na kolorowym ekranie dotykowym. Wszystkie parametry szlifowania, jak np. prędkość taśmy szlifującej, prędkość posuwu i grubość szlifowanych elementów, można ustawiać bezpośrednio przy użyciu kontrolera i-touch. Na ekranie monitora prezentowane są wyłącznie informacje niezbędne do bieżącego szlifowania. Oprócz funkcji podstawowych możliwy jest bezpośredni dostęp do zapisanych programów. Operator dokonuje jedynie wyboru pożądanego rodzaju pracy. Wystarczy nacisnąć zaledwie jeden przycisk, aby maszyna została całkowicie przestawiona. WEBER sterowanie Perfekcyjny wynik szlifowania poprzez dotyk WEBER szczotka wzdłużna Nadaje jakość powierzchni Szczotka wzdłużna WEBER służy do wygładzania i nadania odpowiedniej jakości powierzchni oraz łamania krawędzi poprzecznych. Automat szlifierski WEBER LCE standardowo wyposażony jest w wysokojakościowy, kolorowy monitor dotykowy 8", bazujący na sterowaniu Siemens S. Dzięki graficznym obrazom agregatów maszyny i dostępu do parametrów szlifowania obsługa jest bardzo prosta i wydajna. Wszystkie ustawienia można zapisać jako oddzielne programy. Możliwe podłączenie maszyny do nadrzędnego sterowania albo do linii produkcyjnej. Prosta obsługa dzięki grafi cznej szacie Monitor 8" (opcjonalnie 10" lub 12") 300 wolnych programów Zabezpieczenie zewnętrzne danych (opcja) Diagnozowanie błędów Zdalne przeglądy i diagnoza

12 WEBER LCE compact 23 WEBER LCE compact Automat szlifierski Model specjalny LCE compact to standardowy pakiet w atrakcyjnej cenie. Maszyna bazuje na dopracowanej serii maszyn WEBER LCE. Tak samo jak model LCE, maszyna LCE compact gwarantuje doskonały efekt szlifowania i spełnia wymagania zakładów rzemieślniczych. WEBER ES odmuch elementów Czyszczenie i oszczędność energii Po szlifowaniu należy oczyścić powierzchnię elementu. Rozwiązania mechaniczne, jak szczotki odpylające, w niedostatecznym stopniu radzą sobie z elementami profilowanymi albo o różnych grubościach. WEBER poradził sobie w prosty, a zarazem odkrywczy sposób. Pył z elementów usuwany jest przy użyciu rozmieszczonych obok siebie i samoczynnie napędzanych śmigieł na sprężone powietrze, uruchamianych wyłącznie w obszarze elementów szlifowanych. Zużycie sprężonego powietrza ograniczono do minimum. WEBER stół Vakuum Dokładne prowadzenie elementu Dla lepszego i pewniejszego prowadzenia elementu na taśmie transportowej, stół maszyny może być wyposażony w pompę Vakuum. Taśma transportowa jest dziurkowana, następuje zassanie elementu do taśmy transportowej. Dzięki temu wrasta przyczepność i maleje ryzyko przesunięcia elementu podczas szlifowana. WEBER szczotka odpylająca Kompletne oczyszczenie powierzchni Szczotka odpylająca w strefie wyjścia elementu z maszyny, czyści powierzchnię wyszlifowanego elementu. Dobrze oczyszczona powierzchnia jest koniecznym wymogiem dla uzyskania zadowalającej jakości lakierowania mm 1350 mm 1 lub 2 agregaty szlifierskie Szerokość szlifowania 1100 i 1350 mm 1 lub 2 agregaty szlifi erskie Stół rolkowy na wejściu i wyjściu z maszyny CBF-Technologia WEBER TECHNIKA SZLIFOWANIA Walec kalibrujący Agregat kombi CBF taśma lamelowa X-szlif

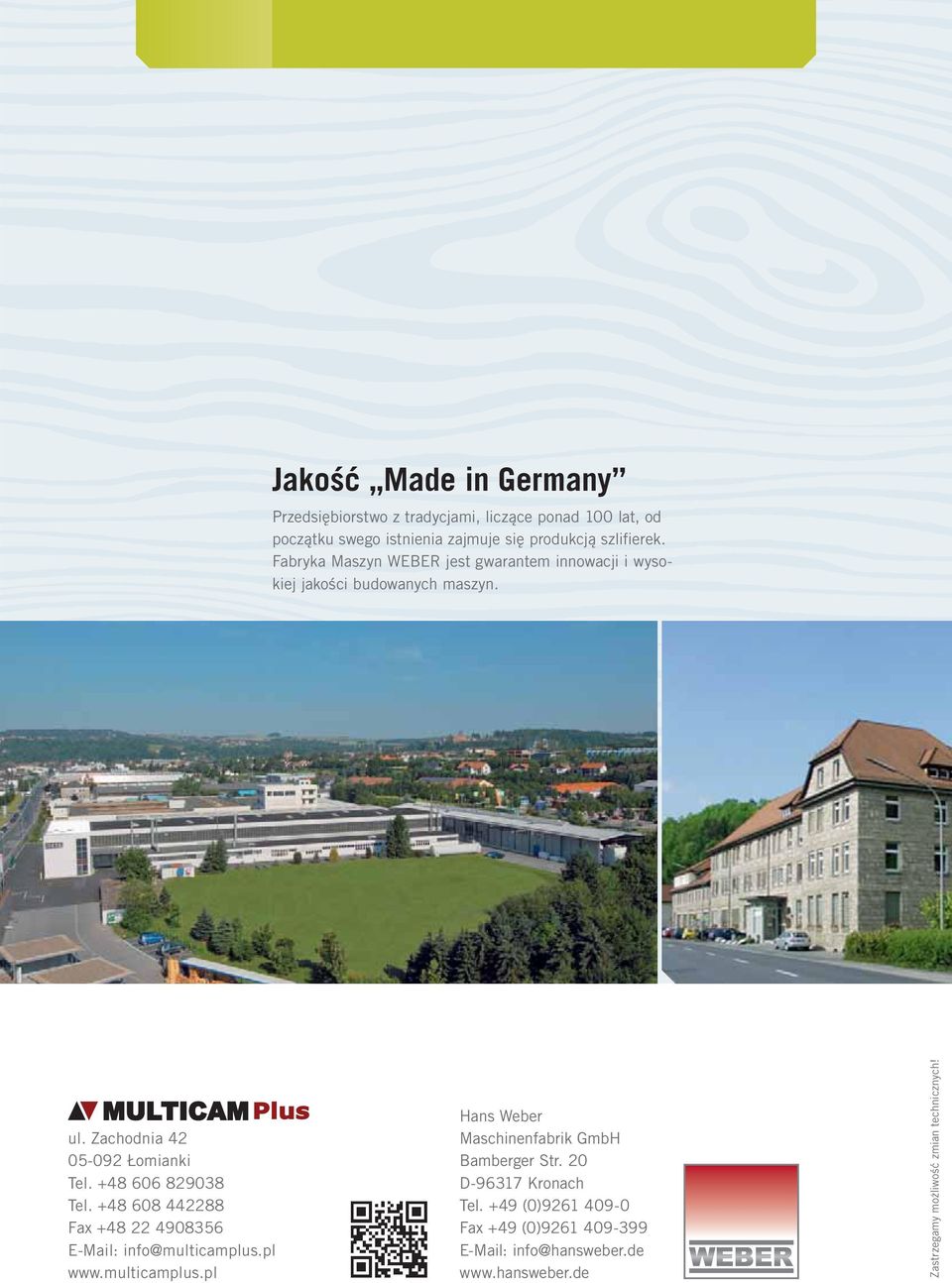

13 Jakość Made in Germany Przedsiębiorstwo z tradycjami, liczące ponad 100 lat, od początku swego istnienia zajmuje się produkcją szlifierek. Fabryka Maszyn WEBER jest gwarantem innowacji i wysokiej jakości budowanych maszyn. ul. Zachodnia Łomianki Tel Tel Fax info@multicamplus.pl Hans Weber Maschinenfabrik GmbH Bamberger Str. 20 D Kronach Tel. +49 (0) Fax +49 (0) info@hansweber.de Zastrzegamy możliwość zmian technicznych!
