1 Systemy nośne dla monitorów i urządzeń do infuzji 175

2 Systemy nośne dla monitorów i urządzeń do infuzji + oszczędzające miejsce + szybkie + funkcjonalne 176

3 Ogólne wprowadzenie o produkcie Systemy nośne do monitorów i urządzeń infuzyjnych Na oddziale intensywnej terapii wszystkie urządzenia muszą być w zasięgu ręki dla personelu medycznego oraz szybko przenośnie w konieczne miejsce. Natomiast jeśli w danej sytuacji nie są potrzebne, nie mogą jednak przeszkadzać w opiece nad pacjentem. Musi je zatem cechować oszczędność miejsca a jednocześnie szybka dostępność w każdym momencie. Z tego względu firma provita oferuje różne systemy nośne umożliwiające zachowanie porządku i przejrzystości w ramach medycznej opieki intensywnej. Dalsze systemy infuzyjne czy urządzeń oferują stabilne i jasne ramy przymocowania różnych urządzeń w celu opieki nad pacjentem. Pionowy system wspornikowy zamontowany do ściany, stanowi dalszą pomoc.. Po doborze odpowiedniego osprzętu do ściany mogą zostać bezpiecznie przymocowane szyny w celu dalszego wyposażenia medycznego, kabli, monitorów i klawiatur. W celu elektronicznego monitoringu pacjentów do wyboru są różne systemy umożliwiające proste przesunięcie i umiejscowienie monitora w zakresie kąta 360, na boki i na żądaną wysokość. 177

4 Systemy nośne do monitorów i urządzeń infuzyjnych Wiele zalet produktu na Państwa korzyść Systemy nośne monitora + + do monitorów marki Philips, Dräger, Siemens lub GE + + boczne lub oddolne mocowanie monitora + + dostępne w wersji o stałej wysokości lub z regulacją wysokości + + minimalne zapotrzebowanie miejca przy maksymalnej efektywności + + zintegrowanie prowadzenie kabla + + łatwe do czyszczenia, gładkie powierzchnie z antybakteryjnym pokryciem proszkowym Systemy nośne do urządzeń i pomp infuzyjnych + + mocowany na ścianie, obrotowy wysięgnik do urządzeń umożliwia łatwą zmianę pozycji urządzenia w lub z przestrzeni do pracy + + łatwa do czyszczenia powierzchnia (dezynfekcja poprzez przetarcie) Pionowy system montażowy + + umożliwia ergonomiczne i oszczędne względem miejsca pozycjonowanie technicznych urządzeń medycznych w bezpośredniej bliskości z pacjentem + + poprzez możliwość modułowego zestawiania wiele systemów monitoringu i inne komponenty można ze sobą łączyć 178

5 Ogólne dane techniczne Systemy nośne dla monitorów i urządzeń do infuzji 179

6 180

7 Systemy nośne monitora str. 182 Systemy nośne dla skutecznego monitoringu w codziennej praktyce klinicznej Systemy nośne do monitorów i urządzeń do insfuzji str. 184 Praktyczne i przyjazne dla użytkownika zarządzanie infuzją Systemy montażowe str. 186 Profesjonalne łączenie urządzeń i monitorów na oddziale intensywnej terapii Pionowy system montażowy str. 188 Rozmieszczenie urządzeń medycznych zapewniające oszczędność miejsca Systemy nośne dla monitorów i urządzeń do infuzji 181

8 Systemy nośne monitora Wysięgnik monitora na ustalonej wysokości Wysięgnik monitora z regulowaną wysokością Dla monitorów firmy» PHILIPS«Maks. nośność 18,0 kg Długość wysięgnika 240 mm Kąt wychylenia 220 Kąt nachylenia półki monitora 30 Kolor odlewów RAL 9016 Kolor wysięgnika srebrny anodowany ok. 1,85 kg / 1,7 kg Dla monitorów firmy»philips«, stały kąt widzenia, poprzez równoległe prowadzenie regulowanych wysięgników Długość wysięgnika 310 mm Kąt wychylenia 220 Kąt nachylenia półki monitora 30 Kolor odlewów RAL 9016 Kolor wysięgnika srebrny anodowany ok. 3,2 kg / 2,9 kg Z-DOCK06 Z-DOCK07 Do montażu na szynach standardowych mm Do montażu na rurach okrągłych 38 mm Podczas zamawiania prosimy podać ciężar monitora, aby umożliwić wyregulowanie sprężyny gazowej przed dostawą. Z-DOCK12 Do montażu na szynach standardowych mm Z-DOCK13 Do montażu na rurach okrągłych 38 mm 182

9 Systemy nośne monitora Wysięgnik monitora na ustalonej wysokości Wysięgnik monitora z regulowaną wysokością Do monitorów firm»dräger / SIEMENS / GE«Maks. nośność 18,0 kg Długość wysięgnika 240 mm Kąt wychylenia 220 Kąt nachylenia półki monitora 30 Kolor odlewów RAL 9016 Kolor wysięgnika srebrny anodowany Do monitorów firm»dräger / SIEMENS / GE«Maks. nośność 18,0 kg Długość wysięgnika 240 mm Kąt wychylenia 220 Kąt nachylenia półki monitora 30 Kolor odlewów RAL 9016 Kolor wysięgnika srebrny anodowany UWAGA: W przypadku modeli serii GE imm LCD 15, GE imm Compact, GE Dinamap V 100, ProCare, wymagane są specjalne płyty montażowe. Prosimy zamówić je oddzielnie: Podczas zamawiania prosimy podać ciężar monitora, aby umożliwić wyregulowanie sprężyny gazowej przed dostawą. UWAGA: W przypadku modeli serii GE imm LCD 15, GE imm Compact, GE Dinamap V 100, ProCare, wymagane są specjalne płyty montażowe. Prosimy zamówić je oddzielnie: Do montażu na szynach standardowych mm ciężar Z-DOCK08 od spodu 2,15 kg Z-DOCK10 tył 2,25 kg Do montażu na szynach standardowych mm Do montażu na rurach okrągłych 38 mm ciężar Z-DOCK09 od spodu 1,9 kg Z-DOCK11 tył 1,95 kg ciężar Z-DOCK14 od spodu 3,4 kg Z-DOCK16 tył 3,5 kg Wysięgnik na monitor do ściany z 4 wywierconymi otworami stal / żelazo Długość wysięgnika nośnego 955 mm Zakres obrotu 90 Do montażu na rurach okrągłych 38 mm ciężar Z-DOCK15 od spodu 3,2 kg Z-DOCK17 tył 3,2 kg Systemy nośne dla monitorów i urządzeń do infuzji 183

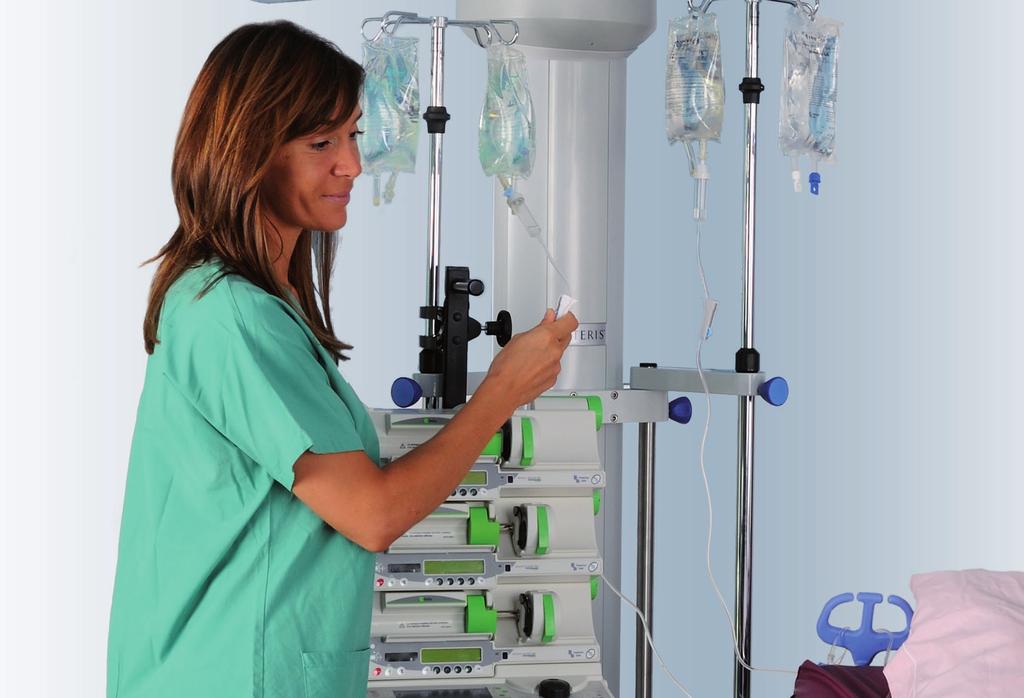

10 Systemy nośne dla urządzeń i pomp infuzyjnych dalsze opcje dalszego montowania infuzji, patrz str. 86 System nośny do infuzji (pojedynczy) 2 obrotowe wysięgniki wsporcze z uniwersalnym uchwytem, statyw do infuzji - regulacja wysokości jedną ręką. stal nierdzewna / Średnica rury 25 / 18 mm Krzyżak do butli 4 hak 2 Wysięgniki montażowe L 300 mm Kolor wysięgników srebrny ok. 5,0 kg Zakres regulacji mm I System nośny do infuzji (podwójny) dwa statywy infuzyjne z jednoręczną regulacją wysokościa, do zamontowania na rurze centralnej 38 mm stal nierdzewna / Średnica rury 25 / 18 mm Krzyżak do butli 4 hak Kolor wysięgników srebrny ok. 7,9 kg Zakres regulacji mm I

11 Systemy nośne do urządzeń i pomp infuzyjnych Obrotowy system nośny pompy System uchwytu pompy dla szyny pionowej Do montażu na rurze nośnej, z 2 uniwersalnymi uchwytami stal nierdzewna / Średnica rury 25 mm Długość mm 2 Wysięgniki montażowe L 300 mm Kolor wysięgników srebrny ok. 2,9 kg Z2N6643S Do montażu do pionowej szyny dla urządzeń medycznych 25 x 10 mm przy pomocy 2 zacisków mocujących o regulowanej wysokości stal nierdzewna / Średnica rury 38 mm Długość 700 mm Kolor zacisków biały ok. 2,27 kg Z2N6645A Ruchomy uchwyt pompy do montażu ściennego Do bezpośredniego montażu na ścianie przy pomocy 2 uchwytów ściennych stal nierdzewna / Średnica rury 38 mm Długość mm 2 Wysięgniki montażowe L 200 mm Kolor zacisków biały ok. 3,0 kg Z2N6647A Uchwyt pompy do montażu ściennego Średnica rury Długość Kolor zacisków Z2N6646A stal nierdzewna / 38 mm mm biały ok. 2,3 kg!! Wskazówki odnośnie instalacji str. 192 Systemy nośne dla monitorów i urządzeń do infuzji 185

12 Systemy montażowe Szerokie wykorzystanie urządzeń medycznych, takich jak systemy monitorowania na oddziale intensywnej terapii, wymaga korzystania z szerokiego zakresu różnych systemów montażowych. Wysięgnik rurowy na 2 rury Do montażu na Montaż przy pomocy Główne odległości szyny medyczne mm Uchwyt w kształcie gwiazdy 75 / 155 mm, na 3 rury 25 mm ok. 0,7 kg Z2N09313 zacisk mocujący Odległość pomiędzy szyną standardową a rurą okrągłą 100 mm Kolor biały 0,5 kg Z2N09112 do okrągłej rury 38 mm Z2N09122 do okrągłej rury 33,7 mm Z2N09132 do okrągłej rury 25 mm Uchwyt do okrągłej rury Ø 38 mm Długość 93 mm Otwory montażowe 6 mm / Odległość 76 mm ok. 0,2 kg Z2N

13 Systemy montażowe Wspornik wysięgnikowy do wetknięcia w uniwersalny kieł Z2N6641S, opcja ta jest dostępna w celu dostosowania do okrągłej rurki 38 mm Odległość w środku 300 mm Z gniazdem for 25 mm Rura okrągła Kolor srebrny ok. 1,0 kg Wspornik wysięgnikowy Odległość pomiędzy gniazdem rury a punktem centralnym Gniazda rur Kolor 300 mm 25 mm, 38 mm, 25 mm srebrny ok. 1,5 kg Z2N6650S Z2N6651S Zacisk uniwersalny Zacisk uniwersalny Dla szyn standardowych i rur okrągłych do 40 mm, z 4 otworami w tyle ok. 0,3 kg Do montażu na szynach ściennych 25 x 10 mm lub rurach okrągłych do 40 mm ok. 0,45 kg Z2N6638W Z2N6642S Z2N6641S Z2N6639S Gniazdo rury okrągłej 18 mm Gniazdo rury okrągłej 25 mm Gniazdo do montażu lamp 18 mm Standardowa szyna z zaciskiem uniwersalnym Do montażu pomp infuzyjnych oraz innych urządzeń medycznych stal nierdzewna / Profil mm Długość 350 mm ok. 0,85 kg Z2N0684S Rura montażowa z zaciskiem uniwersalnym Uniwersalny uchwyt do sprzętu medycznego, do montażu na poziomych szynach stal nierdzewna Długość rury 500 mm Średnica rury Z2N6644S 25 mm ok. 0,9 kg Systemy nośne dla monitorów i urządzeń do infuzji 187

14 Pionowy system montażowy Pionowe systemy nośne + + Pionowy system montażowy pozwala na ergonomiczne i zapewniające oszczędność miejsca rozmieszczenie urządzeń medycznych w bezpośrednim sąsiedztwie pacjenta. 188

15 Pionowy system montażowy Ścienna szyna montażowaszyna ścienna Material Rozety i zaślepki Profil szyny Łączna nośność Powierzchnia (na metr bieżący) Specyfika opcjonalnie stal nierdzewna z tworzywa szt. / czarne ,5 mm maks. 100,0 kg na metr bieżący polerowana ok. 1,5 kg możliwe są pośrednie i specjalne długości (należy dokładnie podać wymiary) plastikowe części opcjonalnie w kolorze niebieskim i białym rozety ze stali nierdzewnej (Z2N06242) z 1 wyrównaniem potencjału na każdej szynie swobodnie ustawiana skrzynka uziemiająca (Z2N06132) Z2N mm Uchwyt kabla zacisków stal nierdzewna, pokryte Z2N0690A szczególne wymiary na życzenie klienta Półka na monitor bez szuflad z dwoma zaciskami szyn medycznych i wsporników ściennych, z ochroną krawędzi Material stal nierdzewna Wymiary półki mm Maks. nośność 40,0 kg ok. 6,0 kg Z2N07442 Kosz z zaciskiem szyny medycznej stal, pokryta proszkowo zacisku Kolor jasnoszary Wymiary mm (szer. wys. głęb.) ok. 0,7 kg Z2S0665N!! Wskazówki odnośnie instalacji str. 192!! Informacje na temat dalszego osprzętu na stronie Stojak na worek na śmieci z zaciskiem szyny ściennej, kompletny z 3 workami na śmieci stal szlachetna/ Wymiary mm (szer. wys. głęb.) ok. 2,0 kg Z2N06202 Systemy nośne dla monitorów i urządzeń do infuzji 189

16 Rozwiązania dopasowane do potrzeb klienta Firma provita od wielu lat oferuje produkty dostosowane do indywidualnych potrzeb klienta. Jeżeli nasze standardowe produkty nie spełniają w pełni Państwa oczekiwań bądź też wymagań danego rynku, pozostajemy do Państwa dyspozycji, by wspólnie z Państwem opracować odpowiednie rozwiązanie. W tym kontekście przypominamy, że nie sprawdzamy automatycznie wszystkich wersji specjalnych pod kątem zgodności z normami i ustawowymi przepisami, ponieważ ustawowe przepisy dla produktów medycznych wymagają w zależności od rodzaju danego produktu przeprowadzenia szczegółowych analiz, testów, badań i ocen. Obowiązek uzyskania i poświadczenia zgodności może spoczywać w zależności od rodzaju produktu i zastosowania na podmiocie wprowadzającym do obrotu i/lub użytkowniku. Zgodnie z niemiecką ustawą o produktach medycznych (niem. skr. MPG) oraz rozporządzeniem w sprawie użytkowania produktów medycznych (niem. skr. MPBetreibV) oraz innymi miejscowymi przepisami zgodność produktu ma obowiązek zapewnić podmiot wprowadzający go do obrotu lub użytkownik PRZED pierwszym użyciem oraz zapewnić bezpieczne stosowanie produktu poprzez jego jednoznaczne oznakowanie oraz przeszkolenie użytkowników. W przypadku produktów elektrotechnicznych, takich jak oprawy oświetleniowe zmiany w produkcie mogą skutkować unieważnieniem aktualnej homologacji. Ponadto zmiany w produkcie mogą mieć wpływ na kompatybilność elektromagnetyczną (EMC). W przypadku systemów szyn ściennych i sufitowych a w szczególności użytkowania ich nad głową należy przestrzegać warunków statycznych (patrz również Wskazówki statyczne i montażowe ). W tym przypadku wprowadzenie zmian w produktach, takich jak np. stojaki czy też systemach szyn ściennych może stanowić zagrożenie. Wersje specjalne są oznaczone już w statusie oferty zaraz za oznaczeniem artykułu symbolem X. Rozwiązania specjalne są przez nas oznaczane opisem produkt nieseryjny. Chętnie omówimy z Państwem wszelkie szczegóły. W przypadku pytań zachęcamy do kontaktu z naszym działem sprzedaży. 198
