Kraków: System Informacji Miejskiej. Krakowski System Informacji Miejskiej

Transkrypt

1 1 Krakowski System Informacji Miejskiej

2 2 Założenia logiczne: wprowadzenie W mieście mamy do czynienia z przesyceniem ilości występujących informacji. Dobór odpowiednich informacji do ujęcia w systemie nakierowań zależy od wyznaczenia odpowiednich zasad logicznych. Niektóre informacje są potrzebne użytkownikom jedynie w danym miejscu/rejonie (takie jak np. toalety czy najbliższy przystanek komunikacji miejskiej) a inne mają prowadzić do dalszych obiektów, nie związanych jedynie z daną dzielnicą jak np. najbliższy szpital, dworzec czy lotnisko. Stąd aby system informacji miejskiej odpowiednio odpowiadał na potrzeby poszczególnych użytkowników proponujemy zastosowanie podstawowych zasad doboru informacji do nakierowań na poziomie ponadlokalnym (międzydzielnicowym) oraz lokalnym. Podstawowym filtrem doboru informacji jest Miejsce, w którym stoi dany nośnik. Miejscami nazywamy ważniejsze przestrzenie w danej dzielnicy, takie jak place, skwery, czy punktu komunikacji miejskiej. Pod kątem tych konkretnych Miejsc dobrane zostały informacje z zastosowaniem zasad logiki systemu. UWAGA: Na potrzeby projektu konkursowego przygotowano opracowanie logiki i rozmieszczenia informacji dla pieszych. W przypadku dalszej współpracy rozwiązane zostanie na podobnym poziomie zagadnienie logiki dla informacji dla kierowców, oraz temat ogólnych założeń logicznych w skali całego Miasta.

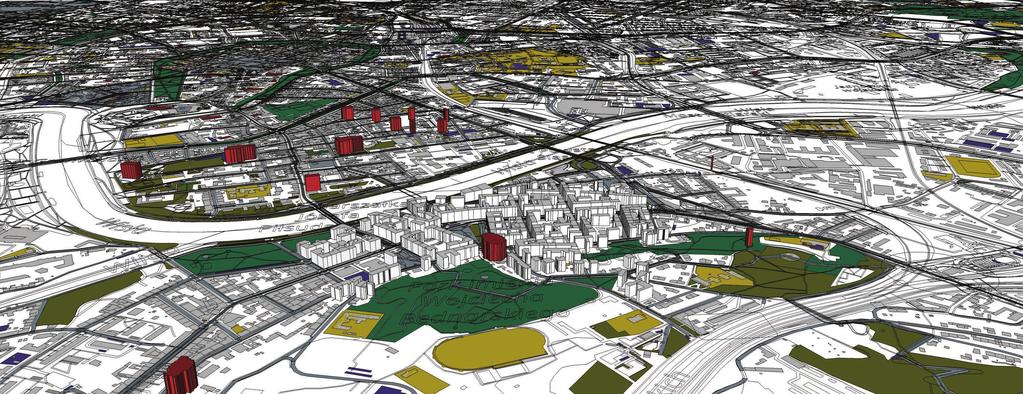

3 3 Kraków: System Informacji Miejskiej Logika informacji ponadlokalnych I poziom informacji: nazwy dzielnic połączone z symbolami Landmarków obiektów charakterystycznych dla dzielnicy II poziom informacji: wskazania indywidualne w zależności od rejonu w którym wystąpi oznaczenie STARE MIASTO Stare Miasto Wawel Kazimierz Dotarcie na Dworzec Główny i Lotnisko oraz do Starego Miasta Te dwa nakierowania występują przy przystankach komunikacji miejskiej przez umieszczenie symboli danych obiektów przy numerach linii komunikacyjnych, które dojeżdżają do tych obiektów. W przypadku dojazdu z przesiadkami wyznaczone są tzw. przystanki transferowe, specjalnie oznaczone w systemie. Zakres Informacji ponadlokalnych: lokalizacje najbliższych dworców kolejowych sąsiednie dzielnice z najważniejszymi funkcjami najważniejsze obiekty turystyczne poza dzielnicą (w kategorii Wawel ) sposób dojazdu do Dworca Głównego oraz Lotniska (w rejonie przystanków komunikacji miejskiej) Dworzec PKP Kraków Główny Dworzec PKP Dworzec PKP Kraków Krzemionki Zasięg Informacji lokalnych (miejscowych/ dzielnicowych ): Instytucje (urzędy, instytucje, kościoły, zabytki, punkty na szlakach) Funkcje lokalne (toalety, punkty informacji, parki, strefy handlowe, gastronomiczne, najbliższy szpital) Zabytki i obiekty turystyczne na szlakach i poza szlakami

4 4 Kraków: System Informacji Miejskiej Logika informacji lokalnych Miejsca trzon dla logiki informacji. Miejscami nazwane są główne punkty orientacyjne w Mieście, takie jak place, skwery i główne punkty przesiadkowe komunikacji miejskiej. Z tych punktów w przestrzeni piesi wyruszają najczęściej w podróż po okolicy. Zasada 1. dla nakierowań wokół tzw. Miejsc rozprowadzenie po najbliższych funkcjach w danym rewirze: najbliższe obiekty zainteresowania (POI), funkcje lokalne (toalety, informacja, park, etc.). Stare Miasto Kazimierz Starostwo Zasada 2. dla rozprowadzenia: nakierowania wzajemne między głównymi przestrzeniami ( Miejscami ) pomiędzy głównymi placami, na osiedlach pomiędzy centrami osiedlowymi. Cricoteka Centrum Kultury Podgórza Do Dworca Kraków Zabłocie 3 min Rynek Podgórski Pl.Bohaterów Getta Pl. Niepodległości Magistrat Muzeum Apteka pod Orłem Dom Historii Podgórza Park Bednarskiego / wejście Kościół Św. Józefa Do Centrum Sportu Parkowa 3min Do Dworca Kraków Krzemionki 13min Przystanki Komunikacji Miejskiej: na każdym przystanku oznaczone zostają linie dojeżdżające bezpośrednio do Lotniska i Dworca Kolejowego oraz do Starego Miasta

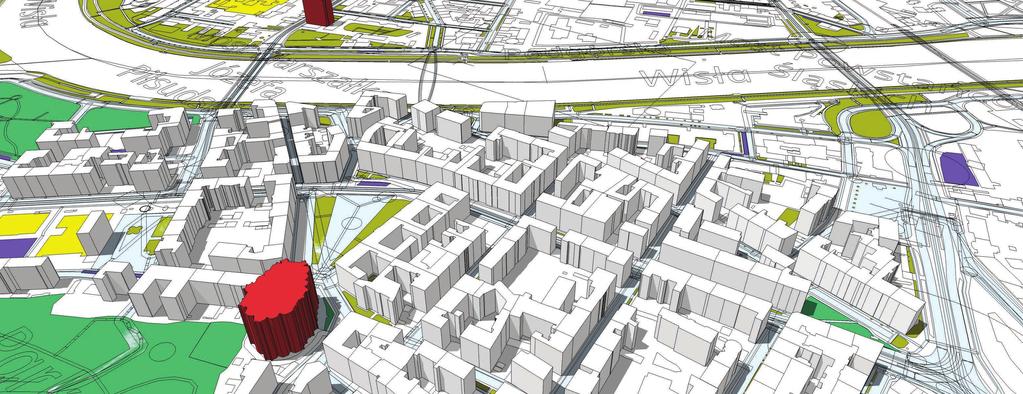

5 Miasta. SZLAK TURYSTYCZNY Kraków: Systemtrasa Informacji Przykład: historiimiejskiej Podgórza. TOTEMY Z MAPAMI OKOLICY Mapy z podstawowymi informacjami o okolicy stoją w głównych przestrzeniach danej okolicy najczęściej na Placach i Skwerach oraz przy głównych skrzyżowaniach i punktach przesiadkowych. ŚCIEŻKI / TRASY piesze między miejscami i obiektami Pomiędzy obiektami wyznaczone są najkrótsze drogi dojścia dla pieszych. Po części z tras przechodzą szlaki turystyczne, które są oznakowane specjalnymi kolorowymi kropkami na nakierowaniach. Podgórze. Założenia logiczne i rozmieszczenie punktów informacji pieszej PUNKTY INFORMACYJNE rozprowadzające W punktach krzyżowych ustawione są informacje dla5 pieszych z informacjami wg wcześniej przedstawionej logiki (lokalnej i ponadlokalnej) Stare Miasto Kazimierz Starostwo Cricoteka Centrum Kultury Podgórza Do Dworca Kraków Zabłocie 3 min Rynek Podgórski Pl.Bohaterów Getta Pl. Niepodległości Magistrat Muzeum Apteka pod Orłem Dom Historii Podgórza Park Bednarskiego / wejście Kościół Św. Józefa Do Centrum Sportu Parkowa 3min Do Dworca Kraków Krzemionki 13min TOTEMY Z MAPAMI OKOLICY Mapy z podstawowymi informacjami o okolicy stoją w głównych przestrzeniach danej okolicy najczęściej na Placach i Skwerach oraz przy głównych skrzyżowaniach i punktach przesiadkowych. PUNKTY INFORMACYJNE rozprowadzające W punktach krzyżowych ustawione są informacje dla pieszych z informacjami wg wcześniej przedstawionej logiki (lokalnej i ponadlokalnej). Oznakowania opracowane na przykładach graficznych. SZLAK TURYSTYCZNY Przykład: trasa historii Podgórza. ŚCIEŻKI / TRASY piesze między miejscami i obiektami Pomiędzy obiektami wyznaczone są najkrótsze drogi dojścia dla pieszych. Po części tras przechodzą szlaki turystyczne, które są oznakowane specjalnymi kolorowymi kropkami na nakierowaniach.

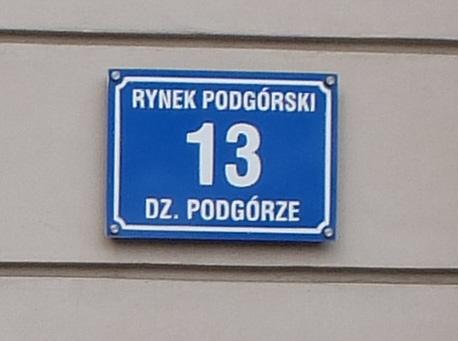

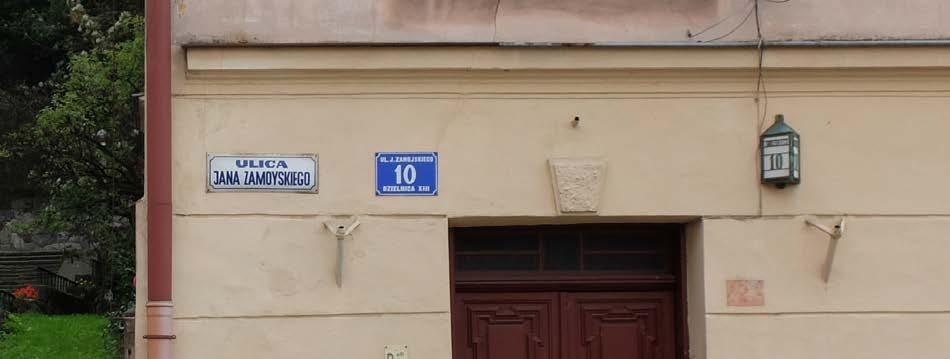

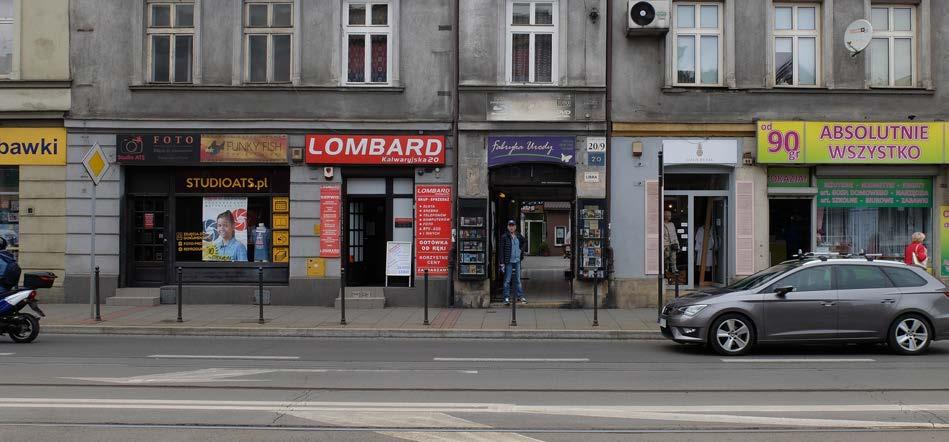

6 6 Analiza stanu obecnego i wnioski pod kątem budowy systemu informacji Problem: krzykliwa, wielokolorowa reklama zewnętrzna Wniosek: system nie powinien konkurować z szyldami reklamowymi, lecz stanowić neutralne tło miejskie, wtapiać się w architekturę. Dlatego wyróżniającego charakteru oznaczeń szukamy jedynie w detalu, ograniczając kolorystykę do niezbędnego minimum oraz utrzymując rygor graficzny w obrębie systemu oznaczeń. Problem: niejednorodność występujących aktualnie oznaczeń Wniosek: wymiana oznakowania miejskiego rzadko odbywa się jednorazowo, dlatego poza generalnym uspójnieniem systemu nie odcinamy się w naszym projekcie od poprzednich rozwiązań kolorystycznych, aby wprowadzanie nowych oznaczeń odbywało się ewolucyjnie, nie rewolucyjnie a więc bez większych kolizji z obecnie istniejącymi oznaczeniami. Problem: niefunkcjonalne rozłożenie treści, użycie ornamentów, obramowań Wniosek: zastosowanie ramek w obecnych oznaczeniach zabiera miejsce na informacje, zaś duży stopień pisma wpasowany "na styk" w tablicę uniemożliwa zachowanie tej samej konstrukcji i wymiaru oznaczenia przy dłuższej nazwie ulicy. Proponowany przez nas projekt przewiduje funkcję dla każdego elementu oznaczenia, a także umożliwia zmianę treści przy zachowaniu jednorodności systemu.

7 7 Wstęp Kontekst kolorystyczny Barwy miasta Krakowa stanowią podstawę proponowanej kolorystyki systemu informacyjnego. Kolory zostały opracowane, nieco zmienione względem barw flagowych ze uwagi na uwarunkowania funkcjonalne kontrast oznaczeń wpływający na czytelność prezentowanych treści Kontekst historyczny W projekcie nawiązujemy tradycji Warsztatów Krakowskich i nieśmiałego, krakowskiego modernizmu. Krój Quadraat nawiązuje stylistyką do krojów bezszeryfowych, które próbowały odpowiedzieć na potrzebę kontynuowania tradycji literniczych w czasach modernistycznej rewolucji w projektowaniu. Języki oznaczeń Oznaczenia masowe (numeracja budynków, oznaczenia ulic) tworzone są w języku polskim. Oznaczenia mające funkcję kierowania dla komunikacji pieszej posiadają oznaczenia dwujęzyczne, dwujęzyczne są także oznaczenia szlaków turystycznych. Możliwość uproszczenia komunikatu widzimy w stosouwaniu piktogramów. Nowe technologie: aplikacja wykorzystująca rozszerzoną rzeczywistość Proponujemy stworzenie interaktywnej aplikacji na urządzenia mobilne, wykorzystującej geolokalizację użytkownika (GPS) i informującej o możliwych kierunkach poruszania się po mieście. Aplikacja zespolona ikonograficzne z miejskim systemem informacji dla szlaków turystycznych posiada potencjał rozwoju wraz z rozwojem technologii tzw. augmented reality.

8 8 Ogólne założenia graficzne Oznaczenia masowe, znaczenia dla miejsc historycznych Proponujemy wprowadzić rozróżnienie oznaczeń. Dla dzielnic współczesnych proponujemy ciemnogranatowe tło tablic z jasnymi, funkcjonalnymu literami bezszeryfowymi. Dla historycznych zaś jasne tło i ciemne, stylizowane liternictwo. Funkcjonalny ornament Charakter systemu oznaczeń można dostrzec w detalu gdyż funkcja, jaką ma spełnić system pozostawia bardzo niedużo swobody. Naszym celem jest wprowadzenie ornamentacji, drobnych dekoracji w tym wypadku linii wskazującej kierunek przyrostu numerów budynków która zarazem będzie spełniała funkcję i budowała kompozycję. Takie subtelne ingerencje sprawią, że z systemu oznaczeń miejskich jesteśmy w stanie zbudować krakowski system oznaczeń miejskich. Informacje 2. stopnia o szlakach turystycznych Informacje o szlakach przeniesione są na oznakowania przy pomocy kolorowych symboli prowadzących pieszego turystę pomiędzy obiektami. System oznaczeń szlaków turystycznych, konsekwentnie wprowadzony może stać się wizytówką zmiany systemu informacji miejskiej z uwagi na kontekst Krakowa, jako turystycznej stolicy Polski. Ikonografia Piktogramy tworzone na bazie kroju pismawybranego do budowy systemu tworzą spójny zestaw komunikujący treści w najbardziej zwięzły sposób. Podstawowy zestaw piktogramów uzupełniony jest o nieco bardziej rozbudowane, ilustracyjne formy stworzone na potrzeby oznaczenia najbardziej rozpoznawalnych budynków, miejsc symboli Krakowa.

9 9 Założenia graficzne: Quadraat font (funkcjonalny krój pisma) kraków Nowa Huta 5 min. ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz abcdefghijklmnopqrstuvwxyz ,.:\/?!<>@%^&* Quadraat Sans Pro Font Quadraat został stworzony przez holenderskiego projektanta Freda Smeijersa pomiędzy 1992 a 2011 rokiem. Krój pisma zawiera niezbędne do systemów informacji wersje skondensowane, posiada bogaty zasób znaków dodatkowych (tzw. alternates) Przy wyborze kroju pisma kierowaliśmy się tym, aby litery miały swój charakter, nie były jedynie nośnikiem informacji ale nawiązywały do tradycji miejsca, ktore mają oznaczać. Podobne zwieńczenia liter, jak w foncie Quadraat stosowane były w drukach Bonawentury Lenarta, współzałożyciela Warsztatów Krakowskich.

10 10 Założenia graficzne: Fedra Serif (stylizowany krój pisma) Aa 1234 kraków Podgórze 10 min. ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz abcdefghijklmnopqrstuvwxyz Fedra Serif Font zaprojektowany przez Petera Bilaka dla domu typograficznego Typhoteque ( ). Font nawiązujący do humanistycznych tradycji jednak "cięty" zdecydowanymi ruchami, które nadały literom wyjątkowy charakter. Krój pisma Fedra, oprócz tradycyjnego zestawu znaków, zawiera dużo znaków alternatywnych, między innymi piękne ligatury (połączenia liter np. ch) oraz tzw. swash'e, a więc nietypowe zakończenia (np. R), które pozwalają na budowanie stylizowanych, wyjątkowych komunikatów.

11 11 Założenia graficzne: piktogramy Piktogramy dla Krakowa Proponowany system przewiduje zaprojektowanie zestawu dedykowanych piktogramów do stosowanego w oznaczeniach kroju pisma. Piktogramy korzystają z form i kształtów nawiązujących do charakterystycznych cech kroju. Są ponadto zaprojektowane tak, aby swym ciężarem, rozświetleniem i skalą współgrały z krojem pisma na oznaczeniach, zachowując się jak jego integralna część.

12 12 Założenia graficzne: oznaczenia i ilustracje Piktogramy/ilustracje landmarków System zakłada zaprojektowanie ikon chcarakterystycznych miejsc i obiektów krakowskich. Opracowanie dwóch typów ikon obrysowych oraz uproszczonych pozwala na aplikacje ikon w obu systemach: dla oznaczeń masowych oraz dla oznaczeń miejśc historycznych a także użycie w małej, i dużej skali (np. jako ilustracja na mapie)

13 13 Założenia logiczne: typy nośników 250 cm 180 cm 100 cm wysokości totem 90 x 250 cm totem 50 x 250 cm oznaczenie kierunkowe tablice z nazwami ulic oznaczenie przystanków dedykowane trasom turyst. (montaż do słupa) tablice z numerami budynków dedykowane trasom turyst. (tablica mont. do ściany)

14 14 Tablica adresowa Oznaczenia masowe 225 mm 300 mm plac Dzielnice historyczne 225 mm ulica Limanowskiego ulica mm

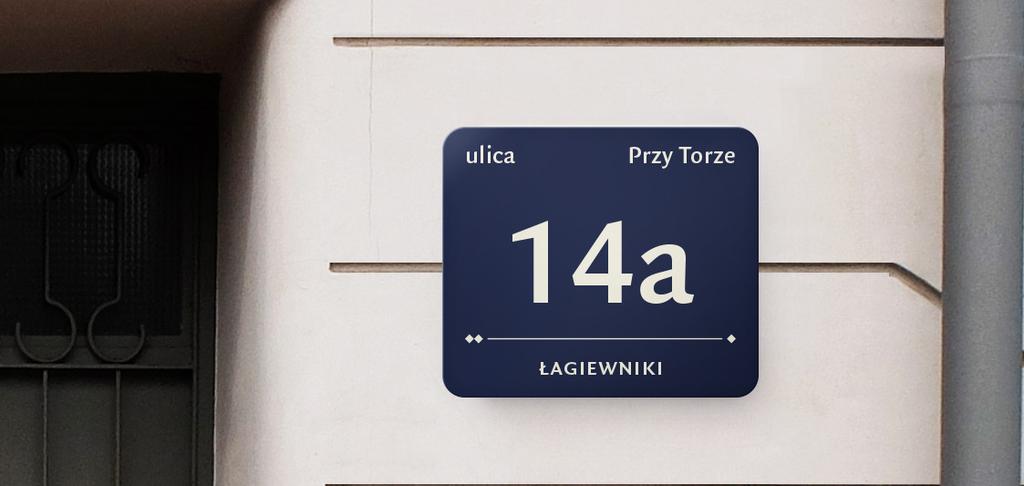

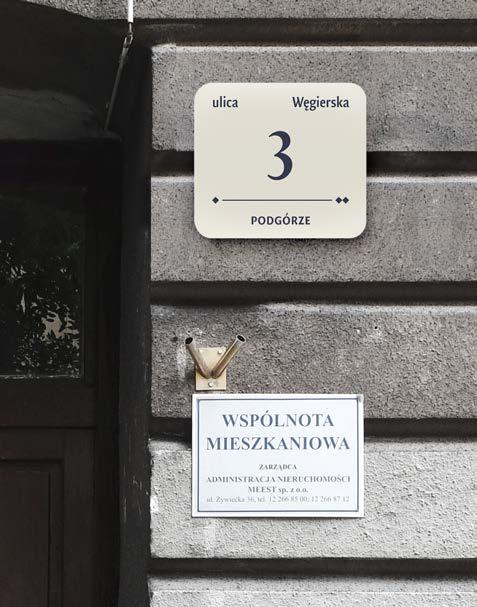

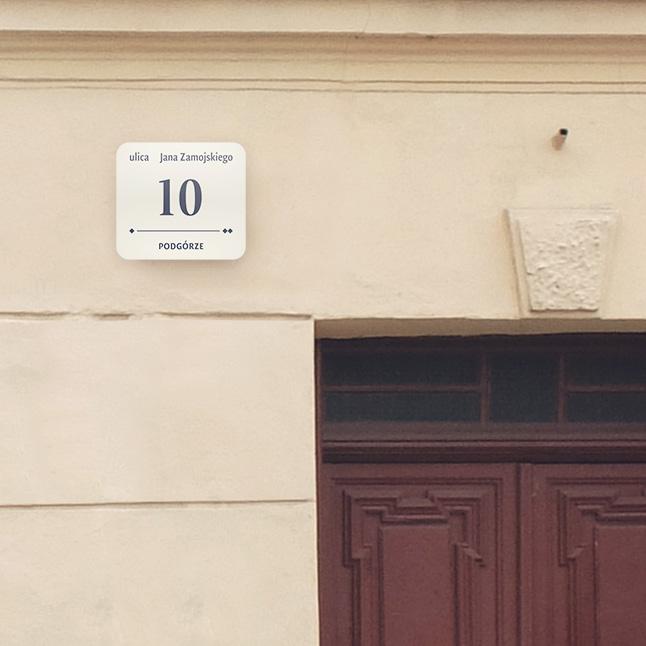

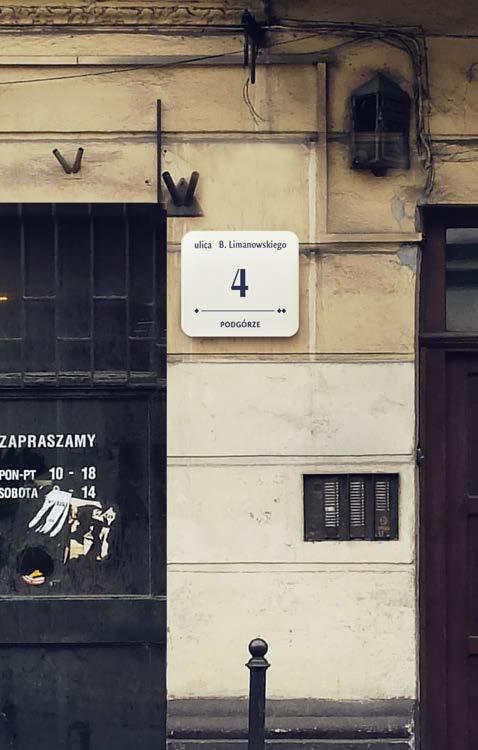

15 15 Tablica adresowa

16 16 Tablica uliczna 225 mm 300 mm Oznaczenia Masowe Dzielnice historyczne

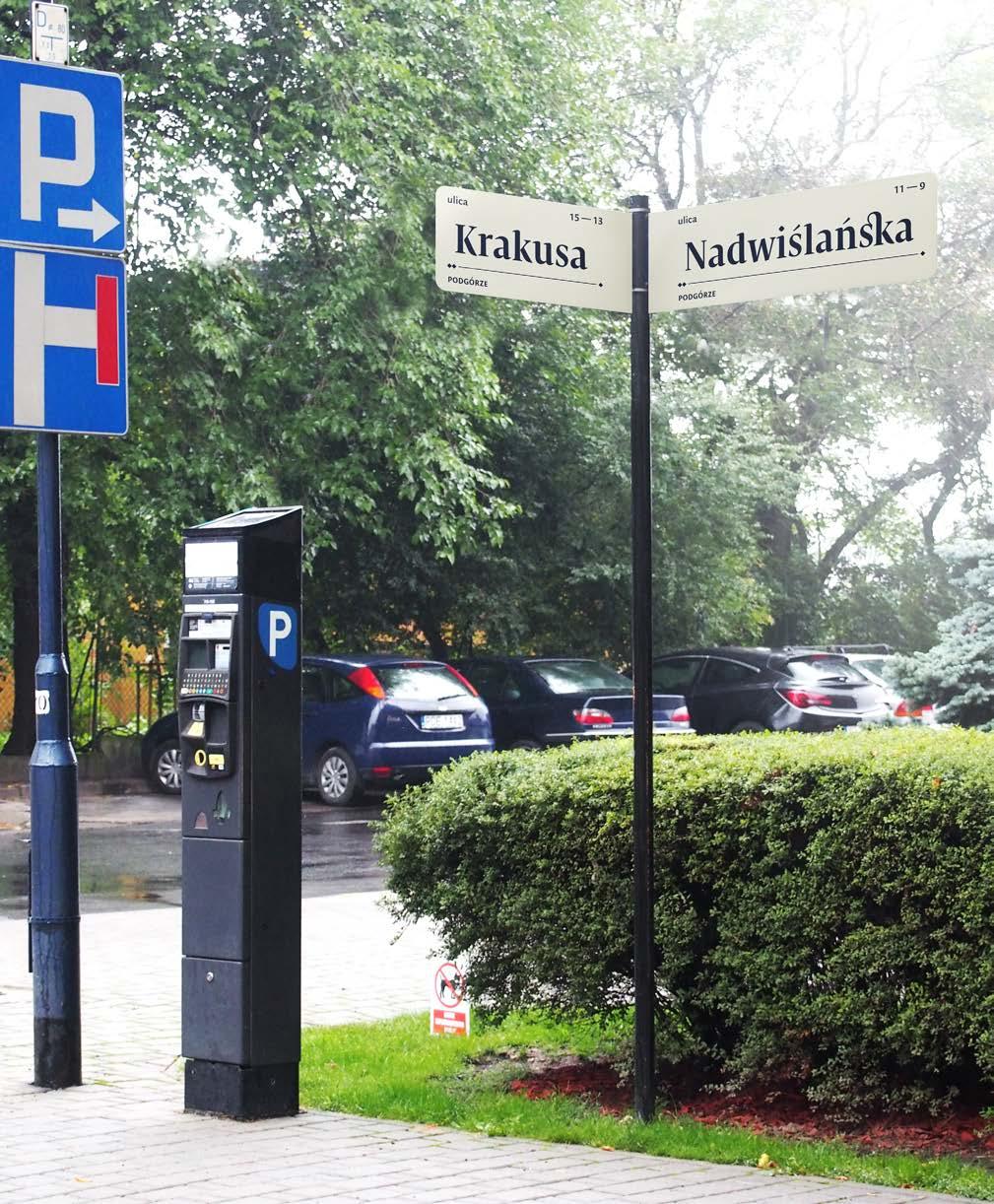

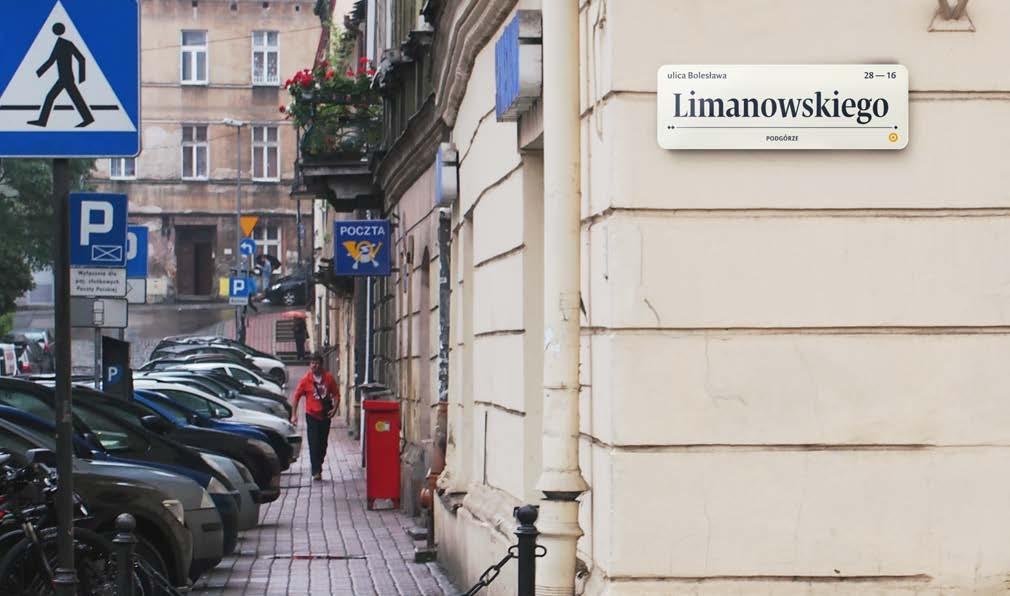

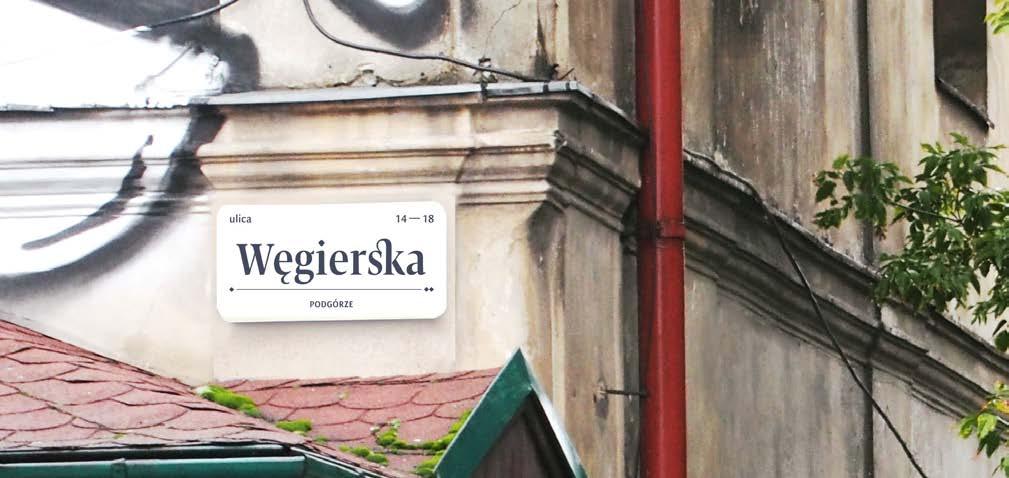

17 17 Tablica uliczna

18 18 Szeregi oznaczeń naściennych Oznaczenia numerów budynków i są przystosowane do funkcjonowania jako pary, obok siebie

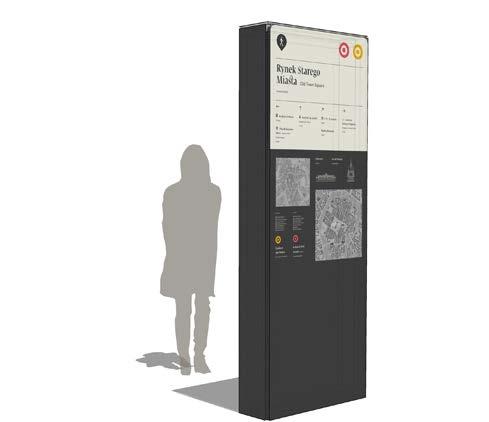

19 19 Kraków: System Informacji Miejskiej Tablica informacyjna wolnostojąca (totem) Rynek Podgórski Rynek Podgórski Podgórze Market Square Podgórze Market Square podgórze podgórze 10 min. Kościół św. Józefa Cricoteka Saint Joseph Church 4 min. 1 min. Centrum Kultury Podgórza Podgórze Cultural Center Plac Bohaterów Getta Heroes of the Bernatka Footbridge Kładka Bernatka Ghetto Square 3 min. Centrum Kultury Podgórza 10 min. 2 min. Podgórze Cultural Center Plac Bohaterów Getta Ghetto Heroes Square 6 min. 2 min. 6 min. 250 cm legenda / legend ➊ ➋ plac Bohaterów Getta plac Bohaterów Getta ➌ ➌ ➍ plac Bohaterów Getta ➐ plac Bohaterów Getta ➎ ➎ ➊ ➏ ➌ ➎ ➍ ➍ Szlakiem Podgórza ➊ ➍ The Podgórze Path ➍ ➎ ➌ Obszar wpisany na Listę Światowego Dziedzictwa UNESCO ➐ zgraj aplikację turystyczną adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. zgraj aplikację turystyczną ➑ ➊ adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. ➋ ➍ informacja turystyczna / tourist information ➏ telefon alarmowy / alarm number *112 Kościół św. Józefa Saint Joseph s Church dodatkowe informacje additional information Kopiec Kościuszki legenda / legend dodatkowe informacje additional information ➊ Lorem ipsum dolor sit amet, consec- Lorem ipsum dolor sit amet, consec- tetuer adipiscing elit, sed diam tetuer adipiscing elit, sed diam nonummy nibh euismod tincidunt ut nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat vo- laoreet dolore magna aliquam erat vo- lutpat. Ut wisi enim ad minim veniam, lutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ullamcorper quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea suscipit lobortis nisl ut aliquip ex ea commodo consequat. Duis autem vel commodo consequat. Duis autem vel eum iriure dolor in hendrerit in vulpu- eum iriure dolor in hendrerit in vulpu- tate velit esse molestie consequat, vel tate velit esse molestie consequat, vel illum dolore eu feugiat nulla facilisis at illum dolore eu feugiat nulla facilisis at vero eros et accumsan et iusto odio vero eros et accumsan et iusto odio dignissim qui blandit praesent dignissim qui blandit praesent luptatum zzril delenit. luptatum zzril delenit. adipiscing elit, sed diam adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea commodo tation ullamcorper suscipit lobortis nisl ut aliquip ex ea commodo consequat. Duis autem vel eum iriure dolor in hendrerit in vulputate consequat. Duis autem vel eum iriure dolor in hendrerit in vulputate velit esse molestie consequat, vel illum dolore eu feugiat nulla facili- velit esse molestie consequat, vel illum dolore eu feugiat nulla facili- ➌ sis at vero eros et accumsan et iusto odio dignissim qui blandit prae- sis at vero eros et accumsan et iusto odio dignissim qui blandit prae- sent luptatum zzril delenit. sent luptatum zzril delenit. The Kościuszko Mound ➋ plac Bohaterów Getta plac Bohaterów Getta ➍ plac Bohaterów Getta plac Bohaterów Getta ➎ ➏ ➐ Area entered to the World Heritage List UNESCO

20 20 Kraków: System Informacji Miejskiej Tablica informacyjna wolnostojąca (totem): funkcja dla obu stron totemu Planujemy wykorzystanie obu stron totemu wedle następującyh funkcji: jedna strona przeznaczona do prezentowania informacji miejskich (mapa, landmarki etc.), zaś druga strona może zostać wykorzystana do informacji związancyh z historią miejsca, opisem budynku historycznego (lub historii Krakowa), informacjami dotyczącymi działania Instytucji (np. Urzędu Miasta), szczegółami szlaku turystycznego (np. w punkcie rozpoczęcia szlaku) Rynek Starego Miasta Old Town Market Square podgórze Stolica Korony Królestwa Polskiego The capital of the Polish Kingdom State Crown dodatkowe informacje dodatkowe informacje adipiscing adipiscing elit, sed diam nonummy nibh euismod tincidunt ut elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam enim ad minim veniam dodatkowe informacje dodatkowe informacje adipiscing adipiscing elit, sed diam nonummy nibh euismod tincidunt ut elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam enim ad minim veniam additional information additional information adipiscing adipiscing elit, sed diam nonummy nibh euismod tincidunt ut elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ulla- enim ad minim veniam, quis nostrud exerci tation ulla- mcorper suscipit lobortis nisl ut aliquip ex ea commo- mcorper suscipit lobortis nisl ut aliquip ex ea commo- do consequat. Duis autem vel eum iriure dolor in hen- do consequat. Duis autem vel eum iriure dolor in hen- drerit in vulputate velit esse molestie consequat, vel drerit in vulputate velit esse molestie consequat, vel illum dolore eu feugiat nulla facilisis at vero eros et ac- illum dolore eu feugiat nulla facilisis at vero eros et ac- cumsan et iusto odio dignissim qui blandit praesent cumsan et iusto odio dignissim qui blandit praesent luptatum zzril delenit. luptatum zzril delenit. ➌ Dzielnica Żydowska Kazimierz Jewish District Kazimierz Anna Kowalska Jan Kowalski Krzystof Kowalski ( ) ( ) ( ) Obszar wpisany na Listę Światowego Dziedzictwa UNESCO Area entered to the World Heritage List UNESCO ➋ plac Bohaterów Getta plac Bohaterów Getta additional information additional information adipiscing adipiscing elit, sed diam nonummy nibh euismod tincidunt ut elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ulla- enim ad minim veniam, quis nostrud exerci tation ulla- mcorper suscipit lobortis nisl ut aliquip ex ea commo- mcorper suscipit lobortis nisl ut aliquip ex ea commo- do consequat. Duis autem vel eum iriure dolor in hen- do consequat. Duis autem vel eum iriure dolor in hen- drerit in vulputate velit esse molestie consequat, vel drerit in vulputate velit esse molestie consequat, vel illum dolore eu feugiat nulla facilisis at vero eros et ac- illum dolore eu feugiat nulla facilisis at vero eros et ac- cumsan et iusto odio dignissim qui blandit praesent cumsan et iusto odio dignissim qui blandit praesent luptatum zzril delenit. luptatum zzril delenit. ➊ Kościół Przenajświętszej Maryi The Sacred Heart Congregation

21 21 Kraków: System Informacji Miejskiej Tablica informacyjna wolnostojąca (totem): detal Listę Świaa UNESCO d Heritage Obszar wpisany na Listę Światowego Dziedzictwa UNESCO Area entered to the World Heritage List UNESCO detal mapy współczesnej detal landmarku wysunięty na margines mapy (landmark w postaci linearnej ilustracji) oznaczenia strefy UNESCO w nagłówku totemu oraz zakreśleniem na mapie ogólnej Starego Miasta technologia możliwość zastosowania oświetlenia wewnętrznego totemu dla całego oznaczenia lub dla jego części (jedynie elementu szczytowego). Totem możliwy do wykonania w różnych zakresach budżetowych.

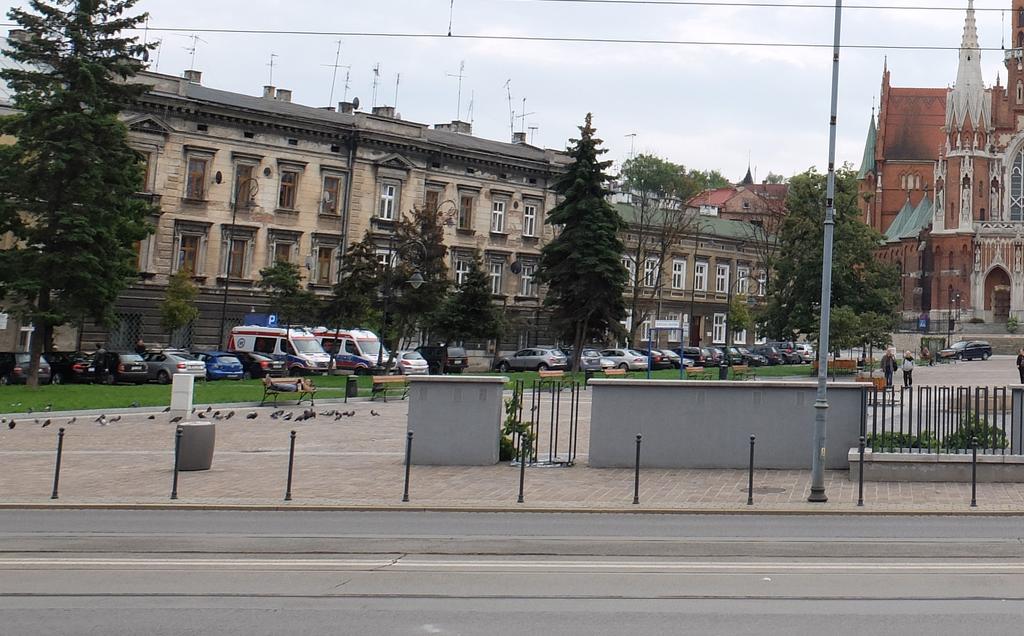

22 22 Kraków: System Informacji Miejskiej Tablica informacyjna wolnostojąca (totem) przykłady Rynek Podgórski Podgórze Market Square podgórze 10 min. Kościół św. Józefa Cricoteka Saint Joseph Church 4 min. 1 min. Centrum Kultury Podgórza Podgórze Cultural Center Plac Bohaterów Getta Heroes of the Kładka Bernatka Bernatka Footbridge Ghetto Square 3 min. 2 min. 6 min. legenda / legend ➊ ➋ plac Bohaterów Getta plac Bohaterów Getta ➌ ➍ plac Bohaterów Getta plac Bohaterów Getta ➎ ➏ ➌ ➎ Szlakiem Podgórza ➊ The Podgórze Path ➍ zgraj aplikację turystyczną adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. zgraj aplikację turystyczną ➑ adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. ➋ informacja turystyczna / tourist information ➏ telefon alarmowy / alarm number *112 Kościół św. Józefa Saint Joseph s Church dodatkowe informacje additional information adipiscing elit, sed diam adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea commodo tation ullamcorper suscipit lobortis nisl ut aliquip ex ea commodo consequat. Duis autem vel eum iriure dolor in hendrerit in vulputate consequat. Duis autem vel eum iriure dolor in hendrerit in vulputate velit esse molestie consequat, vel illum dolore eu feugiat nulla facili- velit esse molestie consequat, vel illum dolore eu feugiat nulla facili- sis at vero eros et accumsan et iusto odio dignissim qui blandit prae- sis at vero eros et accumsan et iusto odio dignissim qui blandit prae- sent luptatum zzril delenit. sent luptatum zzril delenit. Kopiec Kościuszki The Kościuszko Mound

23 23 Oznaczenia kierunkowe dla ruchu pieszego 1130 mm 175 mm 175 mm Lokalizacja Oznaczenia rozprowadzające posiadają dodatkową funkcję oznaczającą miejsce, w którym stoją Ikonografia Stylizowane ikony odpowiadające oznaczeniom dla miejsc historycznych oraz podstawowy zestaw dla oznaczeń współczesnych i miejsc użyteczności publicznej.

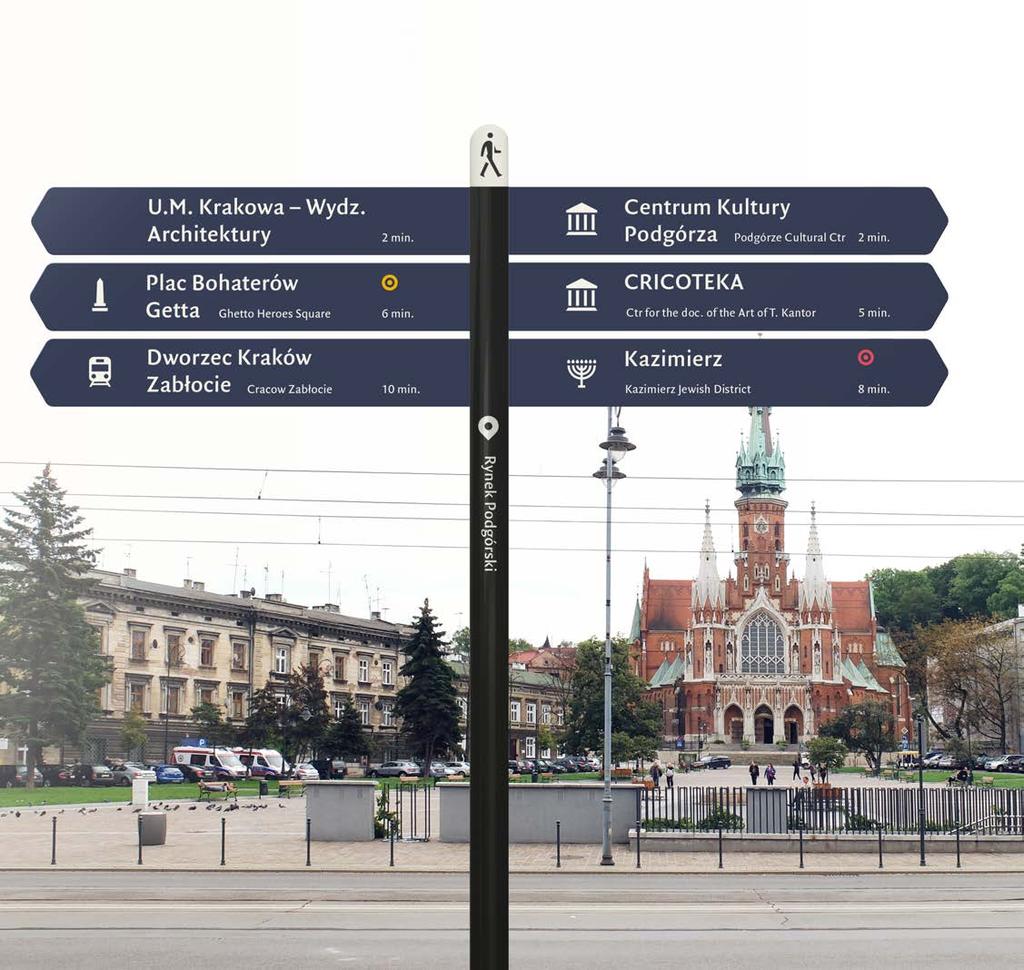

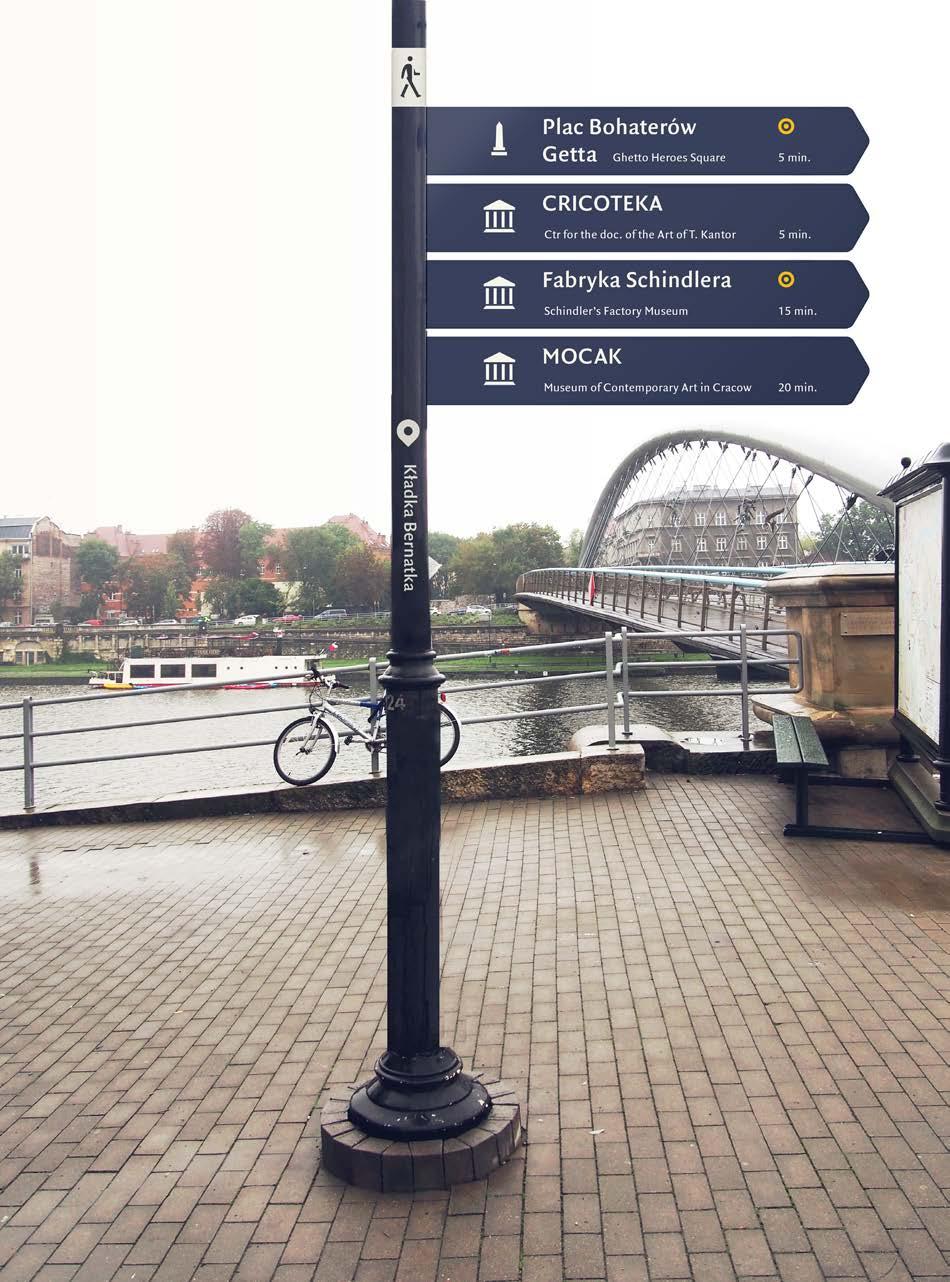

24 24 Oznaczenia kierunkowe dla ruchu pieszego przykłady

25 telefon alarmowy adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. alarm number adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. zgraj aplikację turystyczną adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. zgraj aplikację turystyczną adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. informacja turystyczna adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. touristic information adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Kraków: System Informacji Miejskiej 25 Typy oznaczenia szlaków turystycznych / tematycznych / edukacyjnych Centrum Kultury Podgórza Podgórze Cultural Ctr. Rynek Podgórski Podgórze Market Square Trasa Historii Podgórza The Podgórze Path Centrum Kultury Podgórza Podgórze Cultural Center podgórze podgórze początek trasy / start of the route 10 min. Centrum Kultury Podgórza Kościół Nieustającej Pomocy Church of Perpetual Help Trasa Historii Podgórza Plac Bohaterów Getta Ghetto Heroes Square Podgórze Cultural Center 2 min. adipiscing elit, sed diam The Podgórze Path Trasa Hist. Podgórza 6 min. Centrum The Podgórze Path ➍ ➎ ➍ ➌ ➊ ➐ ➍ additional information adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea commodo consequat. Duis autem vel eum iriure dolor in hendrerit in vulputate velit esse molestie consequat, vel illum dolore eu feugiat nulla facilisis at vero eros et accumsan et iusto odio dignissim qui blandit praesent luptatum zzril delenit. dodatkowe informacje adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ullamcorper Kultury Podgórza Podgórze Cultural Center Cricoteka Kościół św. Józefa Saint Joseph Church Plac Bohaterów Getta Heroes of the Ghetto Square Kościół Nieustającej Pomocy Church of Perpetual Help additional information adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea commodo consequat. Duis autem vel eum iriure dolor in hendrerit in vulputate velit esse molestie consequat, vel illum dolore eu feugiat nulla facilisis at vero eros et accumsan et iusto odio dignissim qui blandit praesent luptatum zzril delenit. Kościół św. Józefa Saint Joseph Church additional information 8 min. adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, Centrum Kultury Podgórza quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea Podgórze Cultural Center commodo consequat. Duis autem vel 8 min. eum iriure dolor in hendrerit in vulputate velit esse molestie consequat, vel illum dolore eu feugiat nulla facilisis at vero eros et accumsan et iusto odio dignissim qui blandit praesent luptatum zzril delenit. Kościół św. Józefa Saint Joseph Church 8 min. Centrum Kultury Podgórza Podgórze Cultural Center 8 min. suscipit lobortis nisl ut aliquip ex ea commodo consequat. Duis autem vel eum iriure dolor in hendrerit in vulputate velit esse molestie consequat, vel Centrum ➎ ➌ illum dolore eu feugiat nulla facilisis at vero eros et accumsan et iusto odio dignissim qui blandit praesent Kultury Podgórza Podgórze Cultural Center ➐ luptatum zzril delenit. ➊ Centrum Kultury Podgórza ➍ Podgórze Cultural Center Ciągłość komunikacji Oznaczenia dedykowane legenda / legend ➊ ➋ plac Bohaterów Getta plac Bohaterów Getta ➌ ➍ plac Bohaterów Getta plac Bohaterów Getta ➎ ➏ ➐ dodatkowe informacje additional information adipiscing elit, sed diam tetuer adipiscing elit, sed diam Lorem ipsum dolor sit amet, consec- nonummy nibh euismod tincidunt ut nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat. Ut wisi enim ad minim veniam, lutpat. Ut wisi enim ad minim veniam, laoreet dolore magna aliquam erat vo- quis nostrud exerci tation ullamcorper quis nostrud exerci tation ullamcorper suscipit lobortis nisl ut aliquip ex ea suscipit lobortis nisl ut aliquip ex ea commodo consequat. Duis autem vel commodo consequat. Duis autem vel eum iriure dolor in hendrerit in vulputate velit esse molestie consequat, vel tate velit esse molestie consequat, vel eum iriure dolor in hendrerit in vulpu- illum dolore eu feugiat nulla facilisis at illum dolore eu feugiat nulla facilisis at vero eros et accumsan et iusto odio vero eros et accumsan et iusto odio dignissim qui blandit praesent dignissim qui blandit praesent luptatum zzril delenit. luptatum zzril delenit.!!! *112 Do komunikacji szlaków turystycznych / tematycznych / edukacyjnych proponujemy wykorzystanie kodów kolorystycznych oraz ikony szlaku. Umieszczanie tak ostylowanych ikon na trasie szlaku, na wszystkich typach oznaczeń powoduje, że zachowujemy ciągłość komunikacji. Oznaczeniami dedykowanymi do oznaczania szlaków turystycznych są: dedykowane oznaczenie numeracji budynku, oznaczenie szlaku towarzyszące oznaczeniom kierunkowym na słupie, totem dedykowany szlakowi turystycznemu, tablica na budynku zawierająca opis szlaku, na którym ów budynek się znajduje.

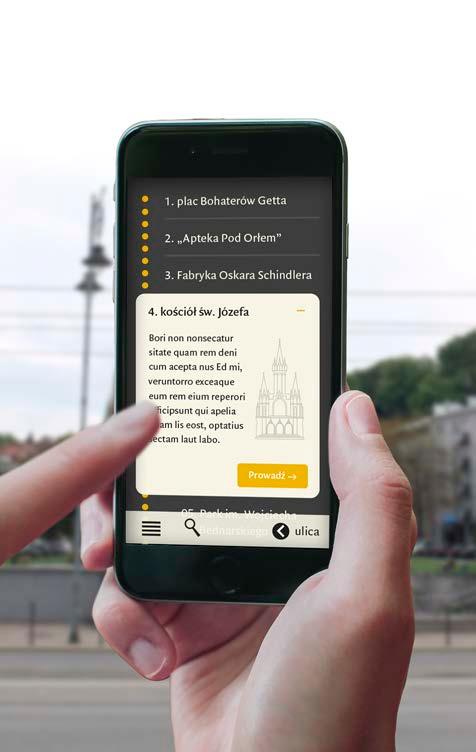

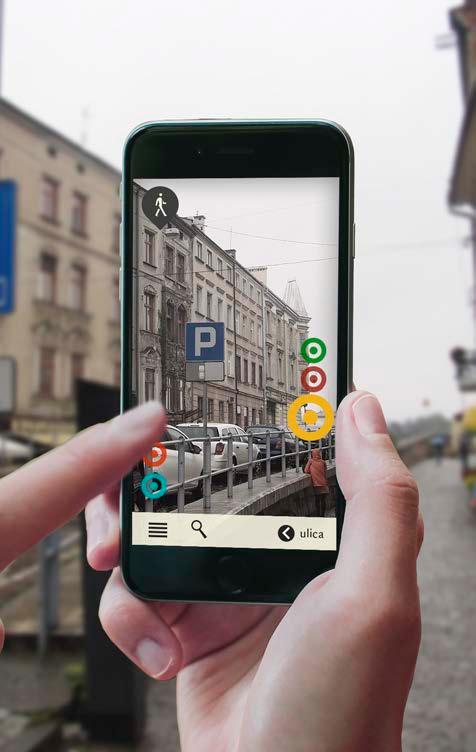

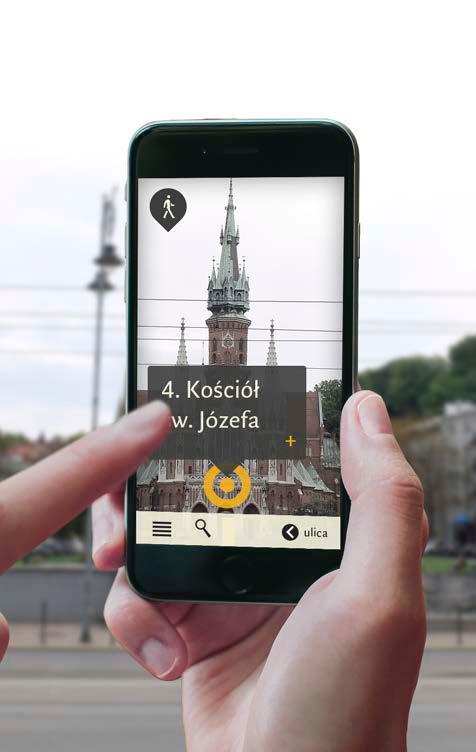

26 26 Szlaki turystyczne: Aplikacja wykorzystująca poszerzoną rzeczywistość Jako uzupełnienie Krakowskiego Systemu Informacji proponujemy stworzenie aplikacji wykorzystującej technologię poszerzonej rzeczywistości. Aplikacja augmented reality łączy realny świat ze światem generowanym przez komputer (Grafikę 3D, informacje tekstowe oraz audio). Wykorzystuje ona obraz z kamery telefonu i nakłada w czasie rzeczywistym na niego informacje w postaci grafiki 3D. Za pomocą naszej aplikacji można na przykład przeprowadzać wycieczki po szlakach turys-tycznych miasta gdzie telefon będzie wyświetlał dodatkowe informacje na temat ciekawych miejsc, które można odwiedzić na szlaku. Dzięki połączeniu z sygnałem GPS można wyświetlić Informację zawierające grafikę 3D oraz tekst lub materiał audio dotyczące miejsca, w którym znajduje się użytkownik na szlaku. Proponowana aplikacja może stanowić swoisty Interaktywny atlas turystyczny. Aplikacje można wykonać w oparciu o istniejące platformy Apple ArKit, Google ArCore lub Vuforia SDK. Widok wszystkich szlaków Nawigacja / prowadzenie po szlaku Obiekty na szlaku Informacje o obiektach na szlaku i lista obiektów

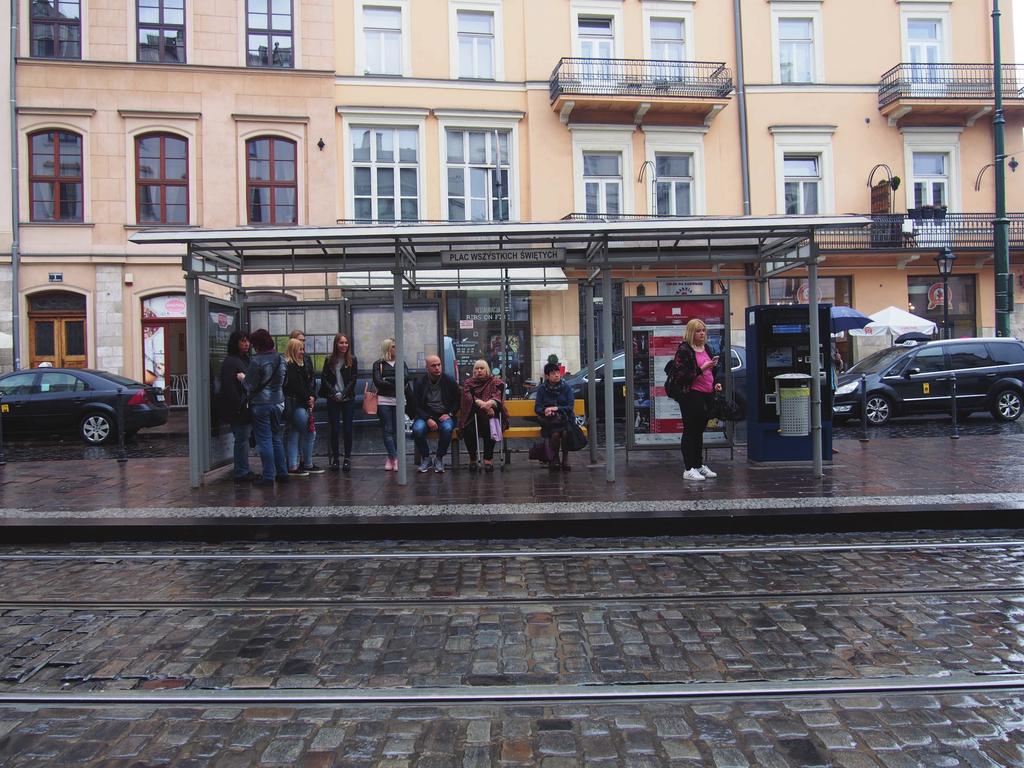

27 27 Kraków: System Informacji Miejskiej Przystanki tramwajowe i autobusowe Korona (Rynek Podgórski) podgórze Plac Niepodległości / ul. Limanowskiego 8 Kościół Św.Józefa Saint Mary s Church

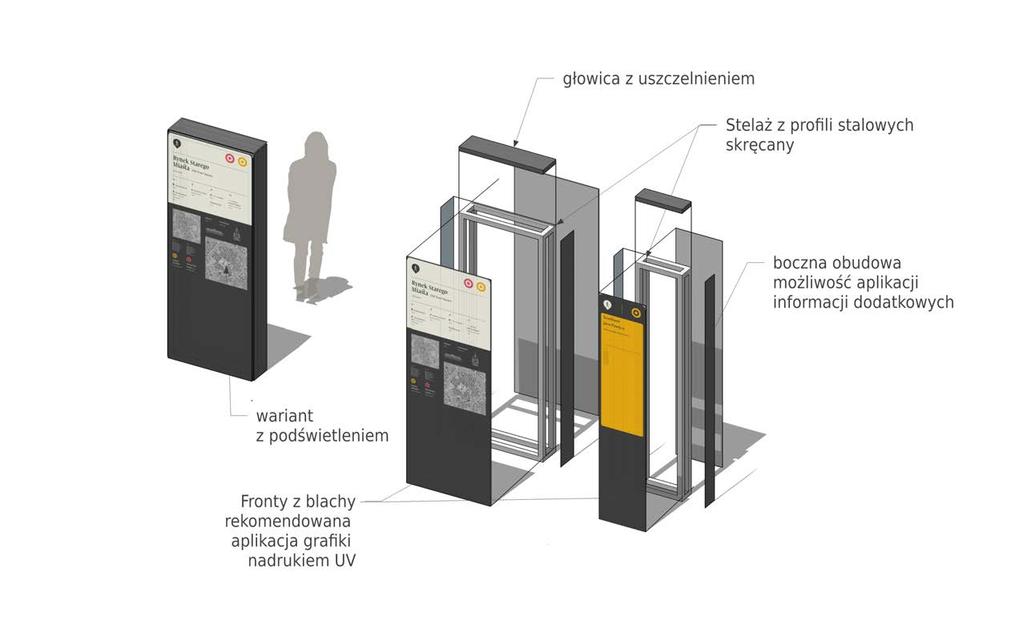

28 28 Technologia wykonania oznaczeń Rozwiązanie sugerowane Wariant budżetowy 1 Wariant budżetowy 2 Wariant podświetlany Nośniki z blachy stalowej lub aluminiowej (grubość do ustalenia na etapie projektu wykonawczego). Montaż blaszanych frontów do profili rurowych stelaża tablicy (lub np. wiaty przystankowej) za pomocą śrub i obejm. Oznaczenia permanentne nadruk technologią UV na lakierowanej warstwie blachy (druk samych oznaczeń, lakierowane tło). Zewnętrzna warstwa powlekanie lakierem bezbarwnym odpornym na działanie czynników atmosferycznych. Oznaczenia zastępcze (przypadek oznaczeń tramwajowych stosunkowo często zmienianych) drukowane pokrywające 100% powierzchni na folii odpornej na działanie warunków atmosferycznych, przyklejanej w miejsce oznaczeń permanentnych na okres wprowadzonych zmian. Oznaczenia wymienne. Nośniki lakierowane z blachy, oznaczenia drukowane na odpornej na działanie warunków atmosferycznych, przyklejanej do frontów. Możliwość pokrycia lakierem. Nośniki z kompozytu typu "Dibond" (cienkie warstwy blachy z trzonem z PCV) wydruk wariantowo UV lub aplikacja oznaczeń na folii. Z uwagi na samonośność zaginanych paneli prawdopobonie zaistnieje możliwość optymalizacji części konstrukcyjnych totemów i tablic wolnostojących. Możliwe oznaczenia do podświetlenia: totemy z mapami, totemy przy obiektach. Fragmenty podświetlanych map drukowane na folii, klejone do pleksi, lub wydruk bezpośrednio na pleksi 8mm od wewnętrznej strony. Zabezpieczenie frontu tablicy szkłem bezpiecznym osadzonym w obudowie z blachy, na stelażu z profili stalowych. Zapewniona otwieralność frontu w celu wymiany informacji. Projekt szczegółowy do opracowania na etapie Manuala.

29 Dziękujemy za uwagę
