1 Pomiary konturów CONTRACER PR 1163 (4)-PL Nowoczesna technologia w pomiarach konturów

2 Konturografy Mitutoyo: Nowoczesność w detalach POMIARY KONTURÓW CONTRA Pomiary konturów wyrobów zajmują bardzo ważne miejsce w dzisiejszej metrologii i stawiają wysokie wymagania urządzeniom realizującym te pomiary i metodom sprawdzania. Mitutoyo dzięki opracowanym nowoczesnym technologiom oraz stale udoskonalanym produktom oferuje Państwu rozwiązania do pomiarów konturów o parametrach dostosowanych zarówno do większości laboratoriów, jak i do bardzo specyficznych wymagań klientów. W tej broszurze zostały przedstawione konturografy Mitutoyo oraz przystosowane do nich dodatkowe wyposażenie i oprogramowanie. Spektrum produktów obejmuje przenośne kompaktowe systemy, jak również stacjonarne bardzo precyzyjne urządzenia z technologią Laser Holoscale. Firma Mitutoyo oferuje wsparcie nie tylko w doborze tych urządzeń pomiarowych, ale też w doradztwie i serwisie związanym z użytkowaniem.

3 CER 3

4 Indywidualne rozwiązania i nowoczesne technologie Konturografy Mitutoyo Typ Zastosowanie CONTRACER CV-1000 Przenośne urządzenie z liniałami szklanymi w obu osiach (X i Z), które w połączeniu z cyfrowymi detektorami zapewniają bardzo precyzyjne pomiary, wręcz najdokładniejsze w grupie urządzeń mobilnych. CONTRACER CV-1000 CONTRACER CV-2000 Stacjonarny konturograf dla pomiarów w laboratorium, jak i w pobliżu produkcji. Zawiera stół pomiarowy o kompaktowych wymiarach, do wyboru jest sposób ustalania wysokości - ręczny lub motoryczny. CONTRACER CV-2000 CONTRACER CV-3100 Wydajny stacjonarny konturograf dla automatycznych pomiarów seryjnych. Duża precyzja w każdej z osi dla wymagających pomiarów w laboratorium, jak i w otoczeniu produkcyjnym. CONTRACER CV-3100 CONTRACER CV-4100 System do pomiaru konturów z niespotykaną precyzją w osi Z1 dzięki systemowi Laser-Holoscale. Niepewność pomiaru długości wynosi ± (0,8+ 0,5H /25) µm. Urządzenie do pomiaru profili i chropowatości: CONTRACER CV-4100 FORMTRACER Urządzenie które łączy funkcje chropowatościomierza i profilografu. Jest korzystną alternatywą dla dwóch oddzielnych urządzeń. Pomiary chropowatości i profili realizują oddzielne głowice pomiarowe. FORMTRACER

5 Urządzenia odpowiednie dla wielu zakresów pomiarowych - konturografy CONTRACER Główne cechy Typ Zakr. pom. oś X / Z Ustawianie wysokości Podstawa Duża rozdzielczość w całym zakresie pomiarowym Cyfrowy odczyt położenia w osi X i Z Zawiera oprogramowanie do pomiarów i analizy FORMPAK CV-1000 N2 50 / 25 mm opcja opcja Cyfrowy odczyt położenia w osi X i Z Ustawianie nachylenia kierunku pomiaru w zakresie ± 45 Zawiera oprogramowanie do pomiarów i analizy FORMPAK CV-2000 M4 100 / 40 mm 320 mm man. 600x450 mm CV-2000 S4 100 / 40 mm 320 mm mot. 600x450 mm Motoryczna oś Z Cyfrowy odczyt położenia w osi X i Z1 Ustawianie nachylenia kierunku pomiaru w zakresie ± 45 Oś Z2 z bezwzględną skalą (ABS) Zawiera oprogramowanie do pomiaru i analizy FORMPAK Przyłącze USB do szybkiej transmisji danych do komputera PC CV-3100 S4 100 / 50 mm 300 mm mot. 600x450 mm CV-3100 H4 100 / 50 mm 500 mm mot. 600x450 mm CV-3100 W4 100 / 50 mm 500 mm mot. 1000x450 mm CV-3100 S8 200 / 50 mm 300 mm mot. 600x450 mm CV-3100 H8 200 / 50 mm 500 mm mot. 600x450 mm CV-3100 W8 200 / 50 mm 500 mm mot. 1000x450 mm Motoryczna oś Z Cyfrowy odczyt położenia w osi X i Z1 Bardzo precyzyjny odczyt w osi Z1 dzięki Laser-Holoscale Ustawianie nachylenia kierunku pomiaru w zakresie ± 45 Oś Z2 z bezwzględną skalą (ABS) Zawiera oprogramowanie do pomiaru i analizy FORMPAK Przyłącze USB do szybkiej transmisji danych do komputera PC CV-4100 S4 100 / 50 mm 300 mm mot. 600x450 mm CV-4100 H4 100 / 50 mm 500 mm mot. 600x450 mm CV-4100 W4 100 / 50 mm 500 mm mot. 1000x450 mm CV-4100 S8 200 / 50 mm 300 mm mot. 600x450 mm CV-4100 H8 200 / 50 mm 500 mm mot. 600x450 mm CV-4100 W8 200 / 50 mm 500 mm mot. 1000x450 mm man.: manualna mot.: motoryczna 5

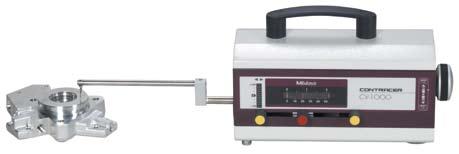

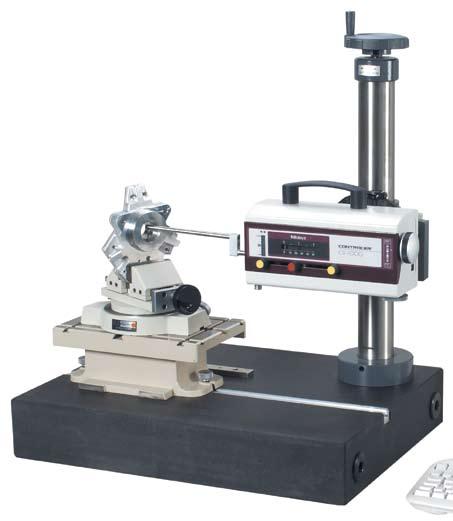

6 Contracer CV-1000 Mobilne rozwiązanie ze stacjonarną dokładnością CV-1000 Zakres pomiarowy: X 50 mm Z 25 mm Rozdzielczość: oś X 0,2 µm oś Z 0,4 µm Niepewność pomiaru: oś X (3,5+0,02L) µm oś Z ± (3,5+ I4HI /25) µm Oprogramowanie FORMPAK: pomiary Contracer CV-1000 Przenośny konturograf, który mierzy z dokładnością i wydajnością jak urządzenie stacjonarne. Proste i szybkie pomiary oraz ocena ich wyników Optymalne wymiary dla urządzenia przenośnego Stabilność pomiarów dzięki konstrukcji zgodnie z zasadami FEM Prostoliniowość w osi X wynosi 3,5 µm/50 mm Precyzyjny szklany liniał w osi X (napęd) Precyzyjny szklany liniał w osi Z (skok końcówki pomiarowej) Liniał w osi Z dobrany dla dokładnych pomiarów podczas promieniowego ruchu ramienia z końcówką Przyjazne oprogramowanie FORMPAK dla uzyskiwania pomiarów, ich oceny i raportowania Szybka transmisja danych przez interfejs USB Zmierzone kontury mogą być zapisane w pamięci dla późniejszej ich analizy (wymagana karta pamięci-opcja) Podstawa z kolumną - opcja Dostępna szeroka gama akcesoriów, które rozszerzają funkcjonalność urządzenia Oprogramowanie FORMPAK: ocena wyników

7 Mobilny 7

8 Contracer CV-2000 Dokładny i ekonomiczny CV-2000 Zakres pomiarowy: X 100 mm Z 40 mm Rozdzielczość: oś X 0,2 µm oś Z 0,5 µm Niepewność pomiaru: oś X (3,5+0,02L) µm oś Z ± (3,5+ I4HI /25) µm Oprogramowanie FORMPAK: edytor raportów Contracer CV-2000 Stacjonarny konturograf, którego dużą zaletą jest korzystny stosunek ceny do możliwości pomiarowych. Dlatego na pewno znajdzie zastosowanie w każdym laboratorium lub w otoczeniu produkcyjnym. Proste i szybkie pomiary oraz ocena ich wyników Optymalne wymiary urządzenia Stabilność pomiarów dzięki konstrukcji zgodnie z zasadami FEM Ustawianie nachylenia kierunku pomiarów w zakresie ± 45 Szybkie ustawianie końcówki w osi X (napęd) Prostoliniowość w osi X wynosi 3,5 µm/100 mm Precyzyjny liniał szklany w osi X (napęd) Precyzyjny liniał szklany w osi Z (skok końcówki pomiarowej) Liniał w osi Z dobrany dla dokładnych pomiarów podczas promieniowego ruchu ramienia z końcówką Przyjazne oprogramowanie FORMPAK dla uzyskiwania pomiarów, ich oceny i raportowania Szybka transmisja danych przez interfejs USB Podstawa z kolumną i ręcznym napędem - standard Dostępna szeroka gama akcesoriów i motoryczny napęd kolumny - opcja

9 Dokładny 9

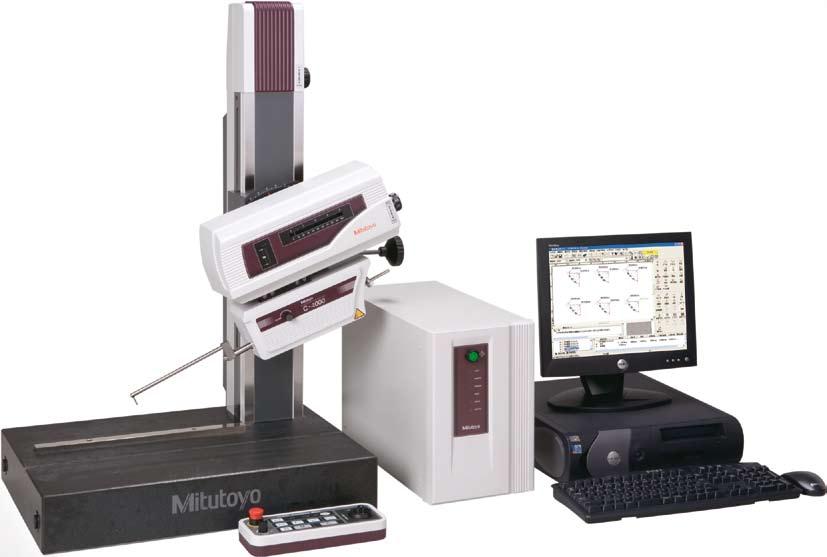

10 CONTRACER CV-3100 Nowoczesna technologia w automatycznych pomiarach CV-3100 Zakres pomiarowy: X 100/200 mm Z1 50 mm Zakr. przejazdu Z2 300/500 mm Rozdzielczość: oś X 0,05 µm oś Z1 0,2 µm oś Z2 1,0 µm Niepewność pomiaru: oś X ± (1+0,01L) µm oś Z1 ± (2+ 4H /100) µm Oprogramowanie FORMPAK: graficzna prezentacja odchyłek pomiaru CONTRACER CV-3100 Stacjonarny, wydajny konturograf do seryjnych pomiarów w laboratorium i w otoczeniu produkcyjnym dzięki: motorycznemu napędowi osi Z, ceramicznym prowadnicom w osi X dla dużej prostoliniowości oraz automatycznemu podnoszeniu i opuszczaniu ramienia z końcówką konturografu. Proste i szybkie pomiary oraz ocena ich wyników Optymalne wymiary Stabilność pomiarów dzięki konstrukcji zgodnie z zasadami FEM Ustawianie nachylenia kierunku pomiarów w zakresie ± 45 Ceramiczne prowadnice osi X Odchyłka prostoliniowości w osi X wynosi (0,8 µm/100 mm) Precyzyjny liniał szklany w osi X Precyzyjny liniał szklany w osi Z1 (skok końcówki pomiarowej) Motoryczny napęd osi Z Automatyczne podnoszenie i opuszczanie ramienia z końcówką Joystick do kontroli przejazdu konturografu Przyjazne oprogramowanie FORMPAK dla uzyskiwania pomiarów, ich oceny i raportowania Szybka transmisja danych przez interfejs USB Oś Z2 z bezwzględną skalą (ABS) Duża prędkość przejazdu Ochrona przed kolizją i automatyczna kalibracja Automatyczna realizacja programu - funkcje CNC Dostępna szeroka gama akcesoriów Ochrona przed kolizją

11 Automatyczny TM patrz strona 16 11

12 CONTRACER CV-4100 Jakość bez kompromisu CV-4100 Zakres pomiarowy: X 100/200 mm Z1 50 mm Zakr. przejazdu Z2 300/500 mm Rozdzielczość: oś X 0,05 µm oś Z1 0,05 µm oś Z2 1,0 µm Niepewność pomiaru: oś X ± (0,8+0,01L) µm oś Z1 ± (0,8+ 0,5H /25) µm Oprogramowanie FORMPAK: edytor raportów CONTRACER CV-4100: Stacjonarny, bardzo precyzyjny konturograf, który dzięki nowoczesnej technologii Laser-Holoscale osiąga odchyłkę pomiaru długości w osi Z1 o wartości ± (0,8+ 0,5H /25) µm. Proste i szybkie pomiary oraz ocena ich wyników Optymalne wymiary Stabilność pomiarów dzięki konstrukcji zgodnie z zasadami FEM Ustawienie nachylenia kierunku pomiarów w zakresie ± 45 Ceramiczne prowadnice w osi X Odchyłka prostoliniowości w osi X wynosi (0,8 µm/100 mm) Precyzyjny liniał szklany w osi X Liniał w technologii Laser Holoscale w osi Z1 Motoryczny napęd osi Z Automatyczne podnoszenie i opuszczanie ramienia z końcówką Joystick do kontroli przejazdu konturografu Przyjazne oprogramowanie FORMPAK dla uzyskiwania pomiarów, ich oceny i raportowania Szybka transmisja danych przez interfejs USB Oś Z2 z bezwzględną skalą (ABS) Duża prędkość przejazdu Ochrona przed kolizją i automatyczna kalibracja Automatyczna realizacja programu - funkcje CNC Dostępna szeroka gama akcesoriów Ochrona przed kolizją

13 Precyzyjny TM patrz strona 16 13

14 Software Oprogramowanie Pakiet oprogramowania FORMPAK Pomiar, ocena wyników i raportowanie w jednym miejscu - w intuicyjnym w obsłudze pakiecie FORMPAK. Program jest standardowo dostarczany dla wszystkich konturografów Mitutoyo. Moduł opcjonalny MeasurLink Moduł statystycznej analizy danych pomiarowych: realizuje zbieranie danych w czasie rzeczywistym, analizę SPC, pracę sieciową. Prosta praca z interfejsem okienkowym w systemie MS-Windows Import konturu w formacie DXF- i IGES Eksport konturu w formacie DXF- i IGES Graficzne porównanie konturu zmierzonego ze zdefiniowanym nominalnym lub wczytanym w formacie DXF- lub IGES Formaty raportów definiowane przez użytkownika Wczytywanie danych w formacie bitmapowym Automatyczne uruchamianie programu pomiaru części Edytowanie programów pomiarów części Ustawienia definiowane przez użytkownika Graficzna prezentacja konturu podczas pomiaru Sterowanie urządzeniem przez program lub joystick Definiowanie sposobu eksportu danych (raport, plik ASCII lub CSV) Łączenie pojedynczych konturów Wyświetlanie i pomiar kilku konturów na jednym ekranie Funkcja najlepszego dopasowania podczas porównania konturów lub wykonywania programu pomiaru części Prezentacja konturu podczas pomiaru Obliczenia Edytor raportów
