1 OPIS TECHNICZNY DO PROJETKU BUDOWLANEGO REMONT COKOŁU ELEWACJI BUDYNKU ZESPOŁU SZKÓŁ KATOLICKICH IM. KSIĘDZA JANA 1. Podstawa opracowania DŁUGOSZA, UL. ŁĘGSKA 26 WE WŁOCŁAWKU, DZIAŁKA NR 41 KM Zlecenie Inwestora Zespołu Szkół Katolickich im. Księdza Jana Długosza we Włocławku, ul. Łęgska Wizje lokalne, pomiary, oględziny i fotografie 1.3 Plan sytuacyjny w skali 1: Projekt architektoniczno-budowlany remontu boiska sportowego pracowni MX2 Agnieszka Markowska, styczeń 2014 r. 1.5 Program prac konserwatorskich i restauratorskich przy cokole budynku Zespołu Szkół Katolickich im. Ks. Jana Długosza we Włocławku ul. Łęgska 26, mgr Joanna Siemińska, Łódź, 2008 r. 1.6 Projekt kolorystyki elewacji, Biuro Projektowe Architektura, mgr inż. Robert Badura 2. Cel i zakres opracowania Celem niniejszego opracowania jest projekt remontu cokołu wraz ze schodami zewnętrznymi budynku Zespołu Szkół Katolickich im. Ks. Jana Długosza we Włocławku, ul. Łęgska 26 oraz remont ogrodzenia od strony ulicy Łęgskiej. 3. Lokalizacja Budynek zlokalizowany jest we Włocławku u zbiegu ulic Łęgskiej i Bechiego. Działka geodezyjna nr 41 KM Przedmiot inwestycji Przedmiotem inwestycji jest remont cokołu budynku polegający na: 1. Odtworzeniu tynków na elewacjach od strony ulic Łęgskiej i Bechiego, wraz z naprawą podokienników, obróbek, krat okiennych oraz schodów, 2. Wykonaniu nowych wypraw tynkarskich i gładzi na cokole elewacji podwórzowych wraz z przebudową schodów, obróbkami blacharskimi, barierami i poręczami 5. Istniejący stan zagospodarowania Na przedmiotowej działce, obok gmachu szkoły będącego przedmiotem opracowania zlokalizowane są budynki garażów w północnym i wschodnim narożniku działki. Od strony południowej do pałacu przylega ogród. Działka od strony zachodniej, południowej i wschodniej wygrodzona murem, od północy ogrodzeniem metalowym. 6. Zestawienie powierzchnia

2 W wyniku realizacji inwestycji powierzchnie i kubatura nie ulegną zmianie. 7. Rejestr zabytków Obiekt wpisany jest do rejestru zabytków pod nr A/312 z dnia r. 8. Dane określające wpływ eksploatacji górniczej. Teren położony jest poza obszarem szkód górniczych. 9. Informacja o charakterze i cechach istniejących i przewidywanych zagrożeniach dla środowiska oraz higieny i zdrowia użytkowników. Realizacja inwestycji nie będzie miała negatywnego oddziaływania na środowisko oraz warunki higieniczne i zdrowotne użytkowników. Wszelkie użyte do remontu materiały będą posiadały świadectwa dopuszczenia do stosowania w budownictwie. 10. Powierzchnia zabudowy Bez zmian. 11. Stan istniejący Budynek szkoły na planie prostokąta z dwoma skrzydłami od strony północnej. Skrzydło zachodnie mieści salę sportową, wschodnie internat. Budynek trzykondygnacyjny z sutereną. Od strony frontowej wejście do gmachu ujęte w portyk zwieńczony tympanonem. ELEWACJE OD STRONY UL. ŁĘGSKIEJ I BECHIEGO Na elewacjach (również na fragmencie ściany części głównej budynku w elewacji wschodniej) zachowane są fragmenty oryginalnych tynków kamieniarskich. Warstwa wykończeniowa z zaprawy cementowej z domieszką kruszywa łamanego w kolorze białym (prawdopodobnie kruszywo marmurowe) opracowana w formie płycin o wymiarach ok. 60x56-58 cm (szer.x wys.) Poszczególne płyciny wydzielone rowkami z bordiurą. Wnętrze płycin lekko zgroszkowane. Nadproża wszystkich okien przyziemia z imitacjami zworników. Pod warstwą wykończeniową tynku wykonany jest narzut z zaprawy cementowo-wapiennej, co spowodowało odparzenia warstwy wierzchniej na ok. 90% powierzchni. Od góry cokół we fragmentach między pilastrami zamknięty obróbkami blacharskimi. W dolnych partiach ściany elewacji zachodniej zachowana jest wtórna [1.5] okładzina z klinkierowych płytek elewacyjnych. Wg fotografii archiwalnej w l. 50-tych okładzina taka wykonana była również w przyziemiu ściany frontowej (do wysokości widocznej granicy płycin w tynku). We wszystkich oknach obu elewacji zachowane są kowalskie kraty z diagonalnym układem prętów (do oczyszczenia i malowania). Okna części zachodniej elewacji południowej (5 szt.) posiadają okucia metalowe zawiasów okiennic (do usunięcia) Podokienniki z kształtek klinkierowych (silnie zabrudzone zaprawami) ELEWACJE PODWÓRZOWE

3 Podziały elewacji w strefie cokołowej analogiczne do elewacji od strony ulic Bechiego i Łęgskiej. Jedynie w części południowej elewacji wschodniej zachował się fragment pierwotnego tynku kamieniarskiego (odspojony w całości). Tynki elewacji zachowane wyłącznie w postaci warstwy narzutu z zaprawy cementowo wapiennej, miejscami odspojenia. Okna i drzwi w partii cokołowej zwieńczone zwornikami. SCHODY Schody frontowe Pierwotne schody z płyt prefabrykowanych lastriko z domieszką żwiru płukanego. Płyty w odcieniu lekko brązowym o wymiarach ok. 55 (szerokość) x (długość) x14cm (wysokość). 12. Zakres robót 12.1 Elewacje od strony ul. Łęgskiej i Bechiego Zabezpieczenie przestrzeni pomiędzy licem ściany a folią kubełkową przed zasypaniem gruzem. Usunięcie odspojonych tynków (warstwy wykończeniowej oraz odspojonych), klinkierowych płytek elewacyjnych i kształtek podokinennych. Wykonanie niezbędnych przemurowań. Oczyszczenie krat ze starych łuszczących się warstw farby Wymiana wywietrzników, kratek wentylacyjnych, rur spustowych w strefie przyziemia oraz kanału wylotowego wentylacji. Kolorystyka RAL 7010 (do weryfikacji po wykonaniu tynków) Wykonanie nowych tynków z odtworzeniem podziałów (rowkowanie, bordiury oraz groszkowanie), kolorystyki oraz użytego kruszywa. Osadzenie nowych podokienników prefabrykowanych z domieszką kruszywa marmurowego, powierzchnia gładka. Wykonanie obróbek zwieńczenia cokołu pomiędzy pilastrami. Nowe obróbki z blachy tytanowocynkowej w kolorze RAL 7010 (do weryfikacji po wykonaniu tynków). Zabezpieczenie nowych tynków powłokami antygraffiti. Przełożenie schodów z naprawą, gwoździowaniem prętami o12mm i klejeniem uszkodzonych płyt żywicami PCC (np. prod. PUSZ). Pod płytami lastriko projektuje się płytę monolityczną, żelbetową o grubości 20 cm z betonu klasy C30/37, zbrojenie siatką prętów o10 w rozstawie 200/200 mm. Płyty układane na podsypce cementowo-piaskowej (120 kg cementu/1m3 kruszywa) W trakcie remontu należy wymienić wycieraczkę osadzoną w spoczniku oraz udrożnić odpływ wód opadowych. Odtworzenie i naprawa nawierzchni w ul. Bechiego Wykonanie opaski o szerokości 50 cm ze żwiru drenarskiego w obrzeżu trawnikowym 8x30cm od strony ul. Łęgskiej (w trawnikach) 12.2 Elewacje od strony podwórza

4 Zabezpieczenie przestrzeni pomiędzy licem ściany a folią kubełkową przed zasypaniem gruzem. Wykonanie zamknięcia listwą cokołową PVC. Usunięcie odspojonych tynków oraz napraw warstwy obrzutki tynkarskiej, usuniecie tynku kamieniarskiego w części elewacji wschodniej. Wykonanie niezbędnych przemurowań. Oczyszczenie krat ze starych łuszczących się warstw farby. Wymiana wywietrzników, kratek wentylacyjnych oraz kanału wylotowego wentylacji. Kolorystyka RAL 7010 (do weryfikacji po wykonaniu tynków). Wykonanie nowych tynków mineralnych jak dla elewacji od strony ul. Bechiego i Łęgskiej, bez podziałów i bordiury. Osadzenie nowych podokienników z blachy tytanowo-cynkowej w kolorze RAL 7010 (do weryfikacji po wykonaniu tynków). Wykonanie obróbek zwieńczenia cokołu pomiędzy pilastrami. Nowe obróbki z blachy tytanowocynkowej w kolorze RAL 7010 (do weryfikacji po wykonaniu tynków). Wymiana rur spustowych w strefie przyziemia. Nowe schody (wskazane na rys. 6,7 i 8) żelbetowe, beton klasy C30/37. Schody ze zbrojeniem rozproszonym włóknami stalowymi (np. prod. Dramix). Schody wykończone prefabrykowanymi płytkami lastriko w formie jak dla schodów przy wejściu głównym (kruszywo płukane, kolor lekko brązowy). Przy zejściach do piwnic (od strony północnej w elewacji D-D oraz w elewacji C-C) należy wykonać bariery stalowe wg wzoru zachowanego w tarasie nad wejściem w elewacji F-F. Wysokość barier 1,10m, kolor czarny. 13. OGRODZENIE OD STRONY UL. ŁĘGSKIEJ Tynki murowanego ogrodzenia należy naprawić oraz wymalować w kolorze powierzchni płaskich elewacji frontowej. 14. PRZYLEGŁY TEREN Niweleta terenu dziedzińca została podniesiona w l.40-tych lub 50-tych. W związku z planowaną w przyszłości makroniwelacją i obniżeniem terenu wokół budynku od strony podwórza do pierwotnej rzędnej ok. 57,20 (opracowanie [1.4]) prace wykończeniowe przy elewacjach należy dostosować do planowanego poziomu. 15. Fotografie

5 Fot. 1. Gmach szkoły w l.40-tych Fot.2 Cokół elewacji zachodniej od strony ul. Bechiego

6 Fot.3. Elewacja frontowa, południowa Fot. 4. Detal wykończenia kamieniarskiego tynku w elewacjach od strony ulic Bechiego i Łęgskiej

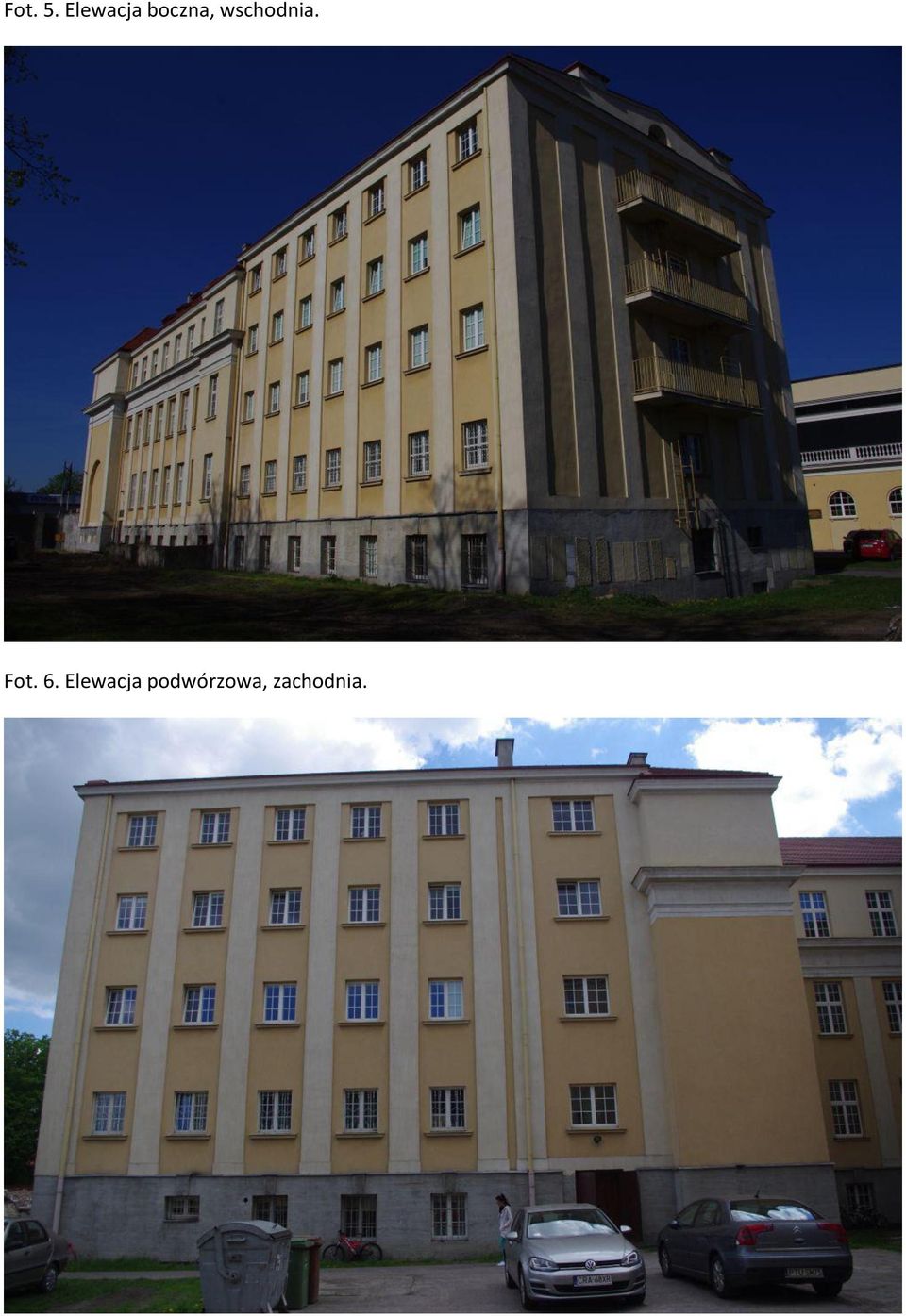

7 Fot. 5. Elewacja boczna, wschodnia. Fot. 6. Elewacja podwórzowa, zachodnia.

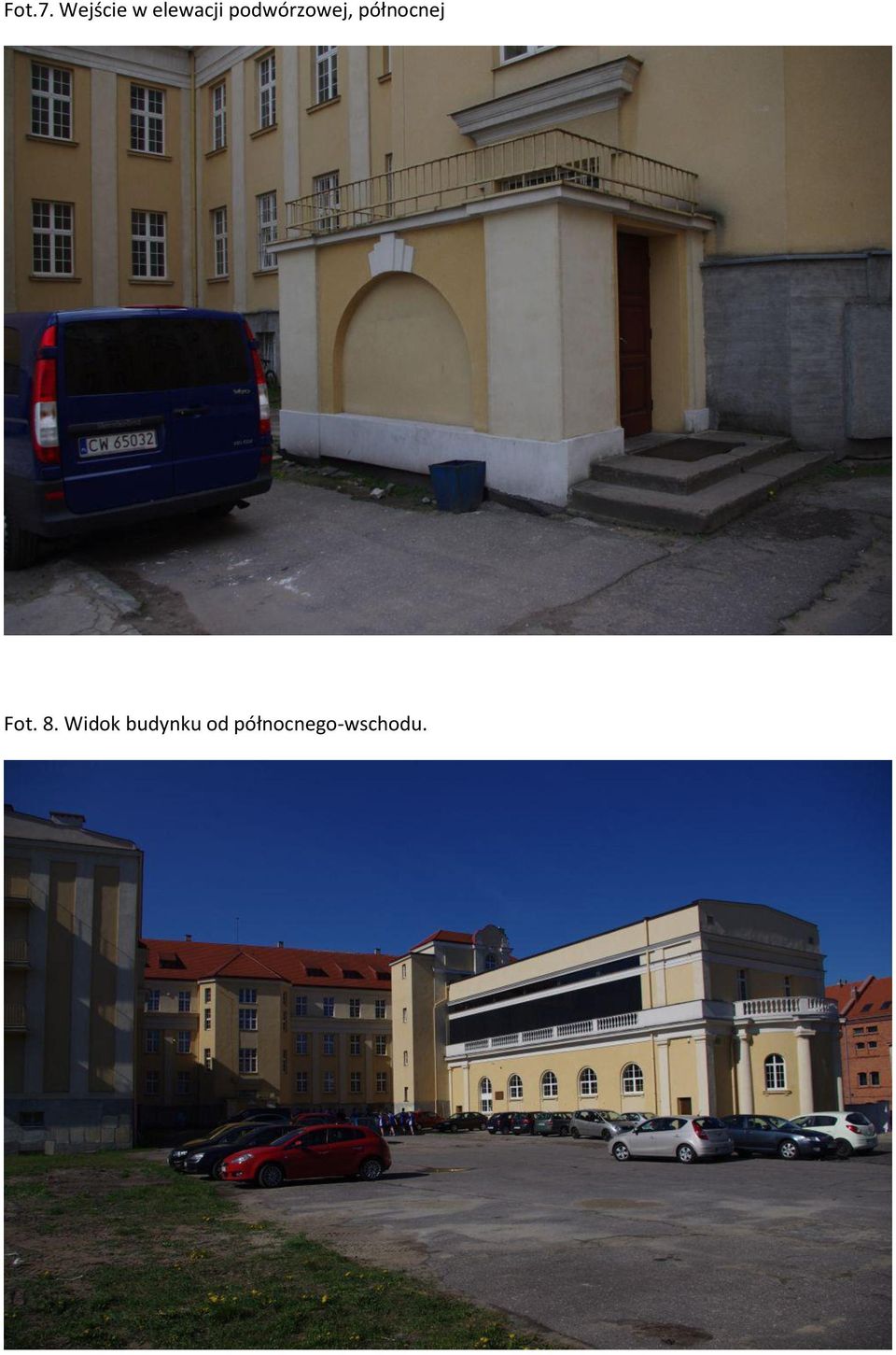

8 Fot.7. Wejście w elewacji podwórzowej, północnej Fot. 8. Widok budynku od północnego-wschodu.

9 16. INFORMACJA O BIOZ 16.1 Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji Inwestycja obejmuje remont cokołu gmachu szkoły Wykaz istniejących obiektów budowlanych - budynek Zespołu Szkół Katolickich im. Ks. Jana Długosza Wskazanie dotyczące elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi - brak 16.4 Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych - Prace na wysokości, niebezpieczeństwo upadku z wysokości ok.12 m 16.5 Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Wykonawca przed przystąpieniem do wykonywania robót budowlanych zobowiązany jest do: - sporządzenia Instrukcji bezpiecznego wykonywania robót oraz zapoznać z nią pracowników, - sprawowania nadzoru nad BHP, - ustalenia wykazu robót szczególnie niebezpiecznych oraz sposobu ich wykonania, - wyposażenia pracowników w sprzęt ochrony osobistej i zbiorowej oraz egzekwowanie jego stosowania, - przeszkolenie pracowników w zakresie BHP określonym Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. z 1996 r. Nr 65, poz.285). Dokumenty potwierdzające przeprowadzenie szkoleń powinny być przechowywane w dokumentacji budowy, - sporządzenie i udostępnienie pracownikom planu BIOZ 16.6 Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych. Do ochrony przed upadkiem z wysokości należy stosować środki ochrony zbiorowej balustrady i siatki. Strefy niebezpieczne powinny być oznakowane i wygrodzone taśmą.

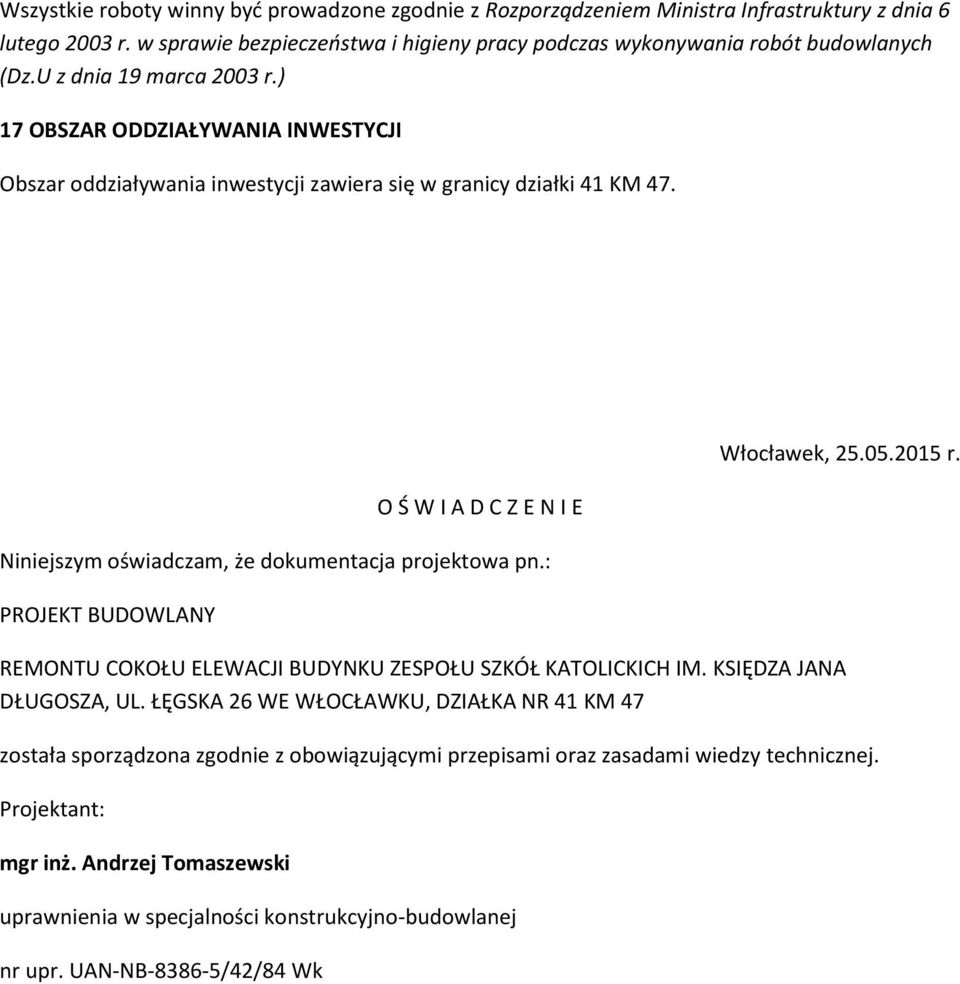

10 Wszystkie roboty winny być prowadzone zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U z dnia 19 marca 2003 r.) 17 OBSZAR ODDZIAŁYWANIA INWESTYCJI Obszar oddziaływania inwestycji zawiera się w granicy działki 41 KM 47. O Ś W I A D C Z E N I E Niniejszym oświadczam, że dokumentacja projektowa pn.: PROJEKT BUDOWLANY Włocławek, r. REMONTU COKOŁU ELEWACJI BUDYNKU ZESPOŁU SZKÓŁ KATOLICKICH IM. KSIĘDZA JANA DŁUGOSZA, UL. ŁĘGSKA 26 WE WŁOCŁAWKU, DZIAŁKA NR 41 KM 47 została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Andrzej Tomaszewski uprawnienia w specjalności konstrukcyjno-budowlanej nr upr. UAN-NB /42/84 Wk
