1 I. Oświadczenie Zgodnie z art. 20 ust. 4 Ustawy z dnia 16 kwietnia 2004 r. o zmianie ustawy - Prawo budowlane niniejszym oświadczam, że projekt budowlany: Budowa kanału sanitarnego w ul. Łącznej wraz z przyłączami do posesji nr. 3,3a w Szczecinie został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. BRANŻA PROJEKTANT - IMIĘ I NAZWISKO NUMER UPRAWNIEŃ PODPIS Sieci wod.-kan. mgr inż. Edmund Bauza specjalność: inst. inżynieryjna 100Sz/75 BRANŻA SPRAWDZIŁ - IMIĘ I NAZWISKO NUMER UPRAWNIEŃ PODPIS Sieci wod.-kan. mgr inż. Zbigniew Woźniak specjalność: sieci zewnętrzne wod-kan 282/Sz/83 1

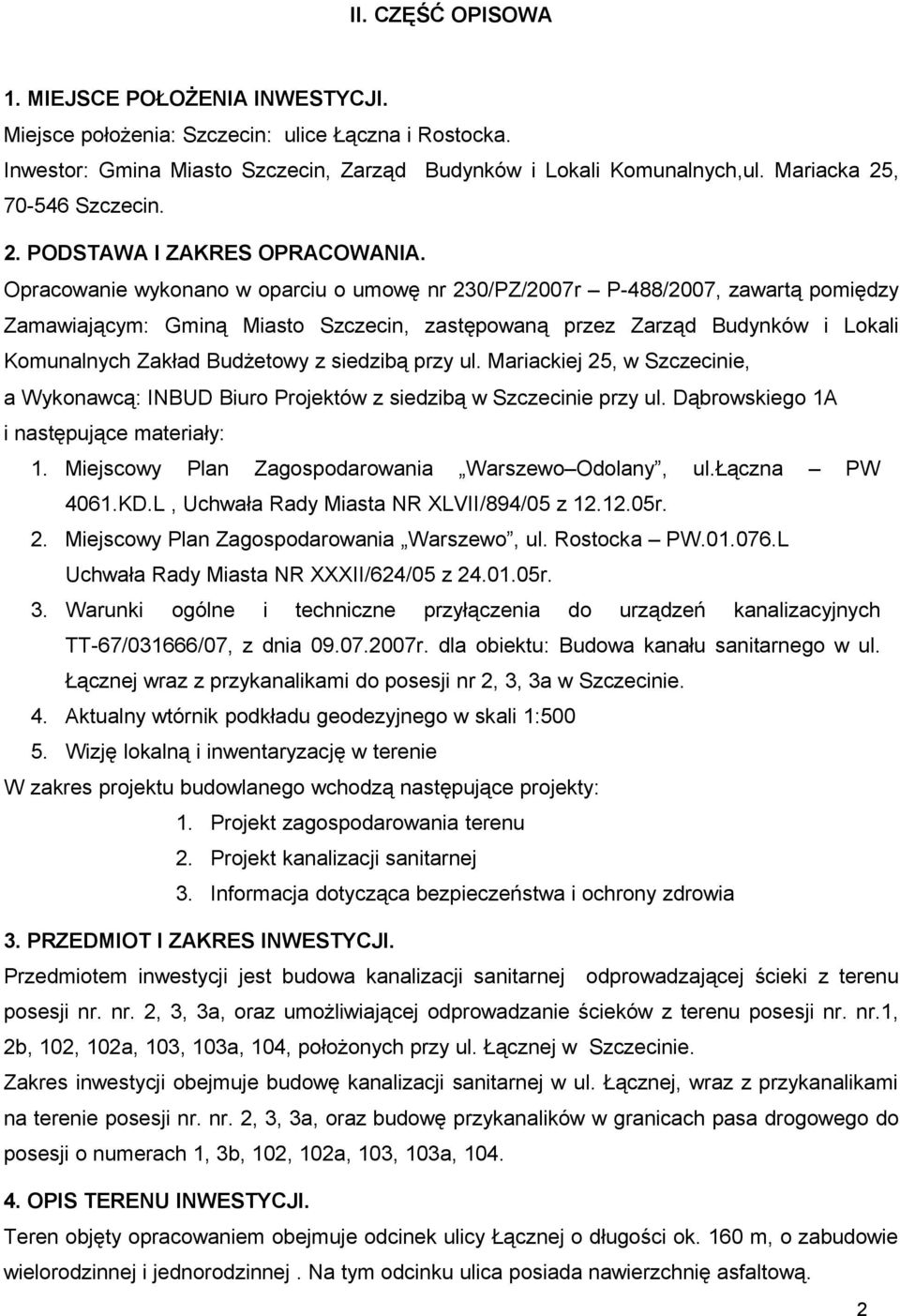

2 II. CZĘŚĆ OPISOWA 1. MIEJSCE POŁOŻENIA INWESTYCJI. Miejsce położenia: Szczecin: ulice Łączna i Rostocka. Inwestor: Gmina Miasto Szczecin, Zarząd Budynków i Lokali Komunalnych,ul. Mariacka 25, Szczecin. 2. PODSTAWA I ZAKRES OPRACOWANIA. Opracowanie wykonano w oparciu o umowę nr 230/PZ/2007r P-488/2007, zawartą pomiędzy Zamawiającym: Gminą Miasto Szczecin, zastępowaną przez Zarząd Budynków i Lokali Komunalnych Zakład Budżetowy z siedzibą przy ul. Mariackiej 25, w Szczecinie, a Wykonawcą: INBUD Biuro Projektów z siedzibą w Szczecinie przy ul. Dąbrowskiego 1A i następujące materiały: 1. Miejscowy Plan Zagospodarowania Warszewo Odolany, ul.łączna PW 4061.KD.L, Uchwała Rady Miasta NR XLVII/894/05 z r. 2. Miejscowy Plan Zagospodarowania Warszewo, ul. Rostocka PW L Uchwała Rady Miasta NR XXXII/624/05 z r. 3. Warunki ogólne i techniczne przyłączenia do urządzeń kanalizacyjnych TT-67/031666/07, z dnia r. dla obiektu: Budowa kanału sanitarnego w ul. Łącznej wraz z przykanalikami do posesji nr 2, 3, 3a w Szczecinie. 4. Aktualny wtórnik podkładu geodezyjnego w skali 1: Wizję lokalną i inwentaryzację w terenie W zakres projektu budowlanego wchodzą następujące projekty: 1. Projekt zagospodarowania terenu 2. Projekt kanalizacji sanitarnej 3. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 3. PRZEDMIOT I ZAKRES INWESTYCJI. Przedmiotem inwestycji jest budowa kanalizacji sanitarnej odprowadzającej ścieki z terenu posesji nr. nr. 2, 3, 3a, oraz umożliwiającej odprowadzanie ścieków z terenu posesji nr. nr.1, 2b, 102, 102a, 103, 103a, 104, położonych przy ul. Łącznej w Szczecinie. Zakres inwestycji obejmuje budowę kanalizacji sanitarnej w ul. Łącznej, wraz z przykanalikami na terenie posesji nr. nr. 2, 3, 3a, oraz budowę przykanalików w granicach pasa drogowego do posesji o numerach 1, 3b, 102, 102a, 103, 103a, OPIS TERENU INWESTYCJI. Teren objęty opracowaniem obejmuje odcinek ulicy Łącznej o długości ok. 160 m, o zabudowie wielorodzinnej i jednorodzinnej. Na tym odcinku ulica posiada nawierzchnię asfaltową. 2

3 Teren uzbrojony jest w sieć wodociągową, energetyczną, telekomunikacyjną i gazową. Ulica nie posiada kanalizacji deszczowej. 5. OPIS PROJEKTOWANEGO ROZWIĄZANIA Kanał sanitarny Współrzędne geodezyjne w układzie X,Y umożliwiające wytyczenie kanałów w terenie przedstawiono w Tabeli Nr1 załącznik Nr 3. Zgodnie z wydanymi warunkami technicznymi przez ZWIK znak TT-67/031666/07 z dnia r. zaprojektowano kanał sanitarny w ul. Łącznej. wraz z przykanalikami do posesji zlokalizowanych przy przedmiotowym odcinku ul. Łącznej. Projektowany kanał włączony zostanie do istniejących studni S1, zlokalizowanej na kanale Ø 0,20m w ulicy Rostockiej. Trasa projektowanego kanału przebiegać będzie pod jezdnią ulicy Łącznej. Układ wysokościowy projektowanego kanału ściekowego został dostosowany do niwelety istniejącego terenu, możliwości grawitacyjnego odprowadzenia ścieków sanitarnych z terenu posesji zlokalizowanych w granicach objętych niniejszym opracowaniem oraz jest wynikiem rozwiązań kolizji projektowanych kanałów z istniejącym i projektowanym uzbrojeniem podziemnym. Kanał zaprojektowano pod jezdnią ulicy z pozostawieniem miejsca na przyszłościowy kanał deszczowy. Spadki projektowanych kanałów umożliwiają podłączenie projektowanych oraz istniejących obiektów i wynoszą od 5 do 28,1. Kanały sanitarny zaprojektowano na głębokości od 2,21 do 3,31 m p.p.t. Zaprojektowano następujące odcinki kanałów sanitarnych: a. kanał Ø 0,20 m w ul. Łącznej o długości L = 156,3m b. przykanaliki Ø 0,16 m na terenie posesji NR 2, L= 60,5m c. przykanaliki Ø 0,16 m na terenie posesji NR 3 i 3a, L=83,6m d. przykanalik Ø 0,16 m do posesji nr 1(działka nr 110/3), L= 11,6m e. przykanalik Ø 0,16 m do posesji nr 3b(działka nr 110/6), L= 9,4m f. przykanalik Ø 0,16 m do posesji nr 102(działka nr 6/19 i 6/20), L= 4,4m g. przykanalik Ø 0,16 m do posesji nr 102a(działka nr 6/17 i 6/18), L= 4,4m h. przykanalik Ø 0,16 m do posesji nr 103 i 103a(działka nr 6/14, 6/15 i 6/16), L= 3,8m i. przykanalik Ø 0,16 m do posesji nr 104(działka nr 6/6), L= 3,3m j. przykanalik Ø 0,16 m do posesji nr 164ul. Rostocka(działka nr 3/2), L=10,2m k. przykanalik Ø 0,16 m do posesji nr 135ul. Rostocka(działka nr 11), L=9,1m Przykanaliki razem; L= 200,3m 3

4 6. SPRAWY TERENOWO-PRAWNE. Kanał sanitarny układany będzie w ul. Rostockiej działka nr 10dr, obręb 3074, oraz wzdłuż ulicy Łącznej, działka nr 4/2dr, obręb 3874, których właścicielem jest Miasto Szczecin. Przykanaliki na terenie działek nr 110/4 i 110/5 zaprojektowano po uzgodnieniu ich przebiegów z właścicielami. Pozostałe przykanaliki kanalizacji sanitarnej do posesji zaprojektowano w granicach działki drogowej, po uzgodnieniu z właścicielem posesji ich lokalizacji. Inwestycja zlokalizowana została na następujących działkach: WYKAZ WŁAŚCICIELI DZIAŁEK Lp. Nr. obrębu Nr. geodezyjny działki Stan prawny Lokalizacja dr właściciel: Miasto Szczecin ul. Rostocka zarządca: Zarząd Dróg i Transportu Miejskiego /2 dr właściciel: Miasto Szczecin ul. Łączna zarządca: Zarząd Dróg i Transportu Miejskiego /4 właściciel: Miasto Szczecin ul. Łączna 2 wieczysty użytkownik: 1.Pawłowska Anna, Pawłowski Zbigniew ul. Łączna 2m3, Szczecin 2. Kaniewska Joanna ul. Łączna 2m6, Szczecin 3. Rogulska Sylwia ul. Kornela Ujejskiego15,71336 Szczecin zarządca nieruchomości: Feroma Sp.zo.o. Oddz. Szczecin ul. Kadłubka 24a, Szczecin /5 właściciel: Miasto Szczecin zarządca nieruchomości: ZBiLK ul. Mariacka 25, Szczecin ul. Łączna 3,3a 7. OCHRONA ISTNIEJĄCEGO DRZEWOSTANU. Na trasie projektowanego uzbrojenia podziemnego nie wystąpi konieczność wycinki ani zbliżenia do istniejących drzew i krzewów. 8. WPŁYW INWESTYCJI NA ŚRODOWISKO. Zgodnie z rozporządzeniem Rady Ministrów z dnia 21 sierpnia 2007 r. (Dz.U. z 2007, nr 158, poz. 1105), które weszło w życie 31 sierpnia 2007 r., w którym zostały zmieniono zapis w 3, ust.1, pkt. 72a kanały zbiorcze przeznaczone do zbierania ścieków z co najmniej dwóch kanałów bocznych, niniejsza inwestycja nie kwalifikuje się do przedsięwzięć dla których wymagane jest uzyskanie decyzji o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia i nie ma konieczności przeprowadzenia postępowania oceny 4

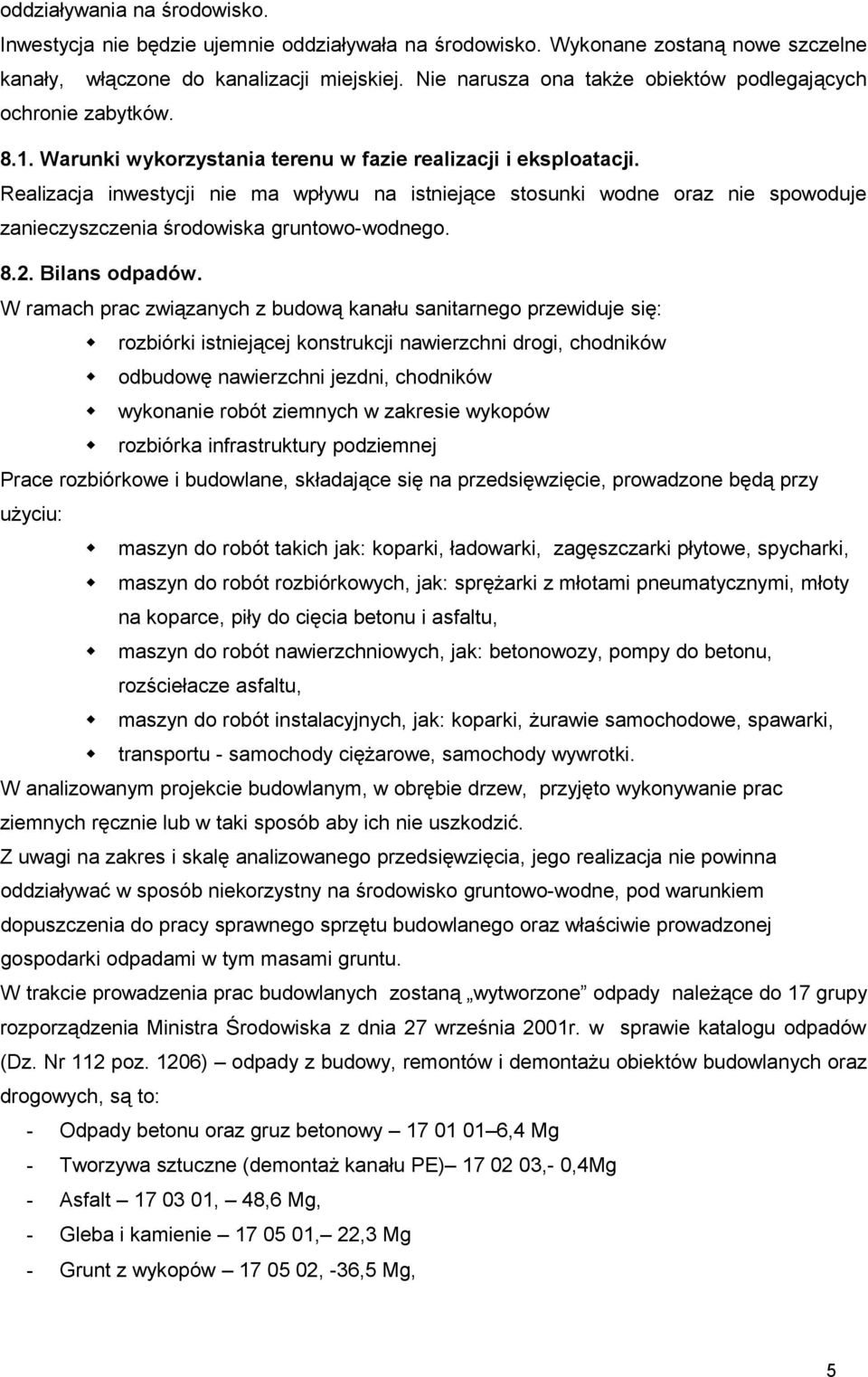

5 oddziaływania na środowisko. Inwestycja nie będzie ujemnie oddziaływała na środowisko. Wykonane zostaną nowe szczelne kanały, włączone do kanalizacji miejskiej. Nie narusza ona także obiektów podlegających ochronie zabytków Warunki wykorzystania terenu w fazie realizacji i eksploatacji. Realizacja inwestycji nie ma wpływu na istniejące stosunki wodne oraz nie spowoduje zanieczyszczenia środowiska gruntowo-wodnego Bilans odpadów. W ramach prac związanych z budową kanału sanitarnego przewiduje się: rozbiórki istniejącej konstrukcji nawierzchni drogi, chodników odbudowę nawierzchni jezdni, chodników wykonanie robót ziemnych w zakresie wykopów rozbiórka infrastruktury podziemnej Prace rozbiórkowe i budowlane, składające się na przedsięwzięcie, prowadzone będą przy użyciu: maszyn do robót takich jak: koparki, ładowarki, zagęszczarki płytowe, spycharki, maszyn do robót rozbiórkowych, jak: sprężarki z młotami pneumatycznymi, młoty na koparce, piły do cięcia betonu i asfaltu, maszyn do robót nawierzchniowych, jak: betonowozy, pompy do betonu, rozściełacze asfaltu, maszyn do robót instalacyjnych, jak: koparki, żurawie samochodowe, spawarki, transportu - samochody ciężarowe, samochody wywrotki. W analizowanym projekcie budowlanym, w obrębie drzew, przyjęto wykonywanie prac ziemnych ręcznie lub w taki sposób aby ich nie uszkodzić. Z uwagi na zakres i skalę analizowanego przedsięwzięcia, jego realizacja nie powinna oddziaływać w sposób niekorzystny na środowisko gruntowo-wodne, pod warunkiem dopuszczenia do pracy sprawnego sprzętu budowlanego oraz właściwie prowadzonej gospodarki odpadami w tym masami gruntu. W trakcie prowadzenia prac budowlanych zostaną wytworzone odpady należące do 17 grupy rozporządzenia Ministra Środowiska z dnia 27 września 2001r. w sprawie katalogu odpadów (Dz. Nr 112 poz. 1206) odpady z budowy, remontów i demontażu obiektów budowlanych oraz drogowych, są to: - Odpady betonu oraz gruz betonowy ,4 Mg - Tworzywa sztuczne (demontaż kanału PE) ,- 0,4Mg - Asfalt , 48,6 Mg, - Gleba i kamienie , 22,3 Mg - Grunt z wykopów , -36,5 Mg, 5

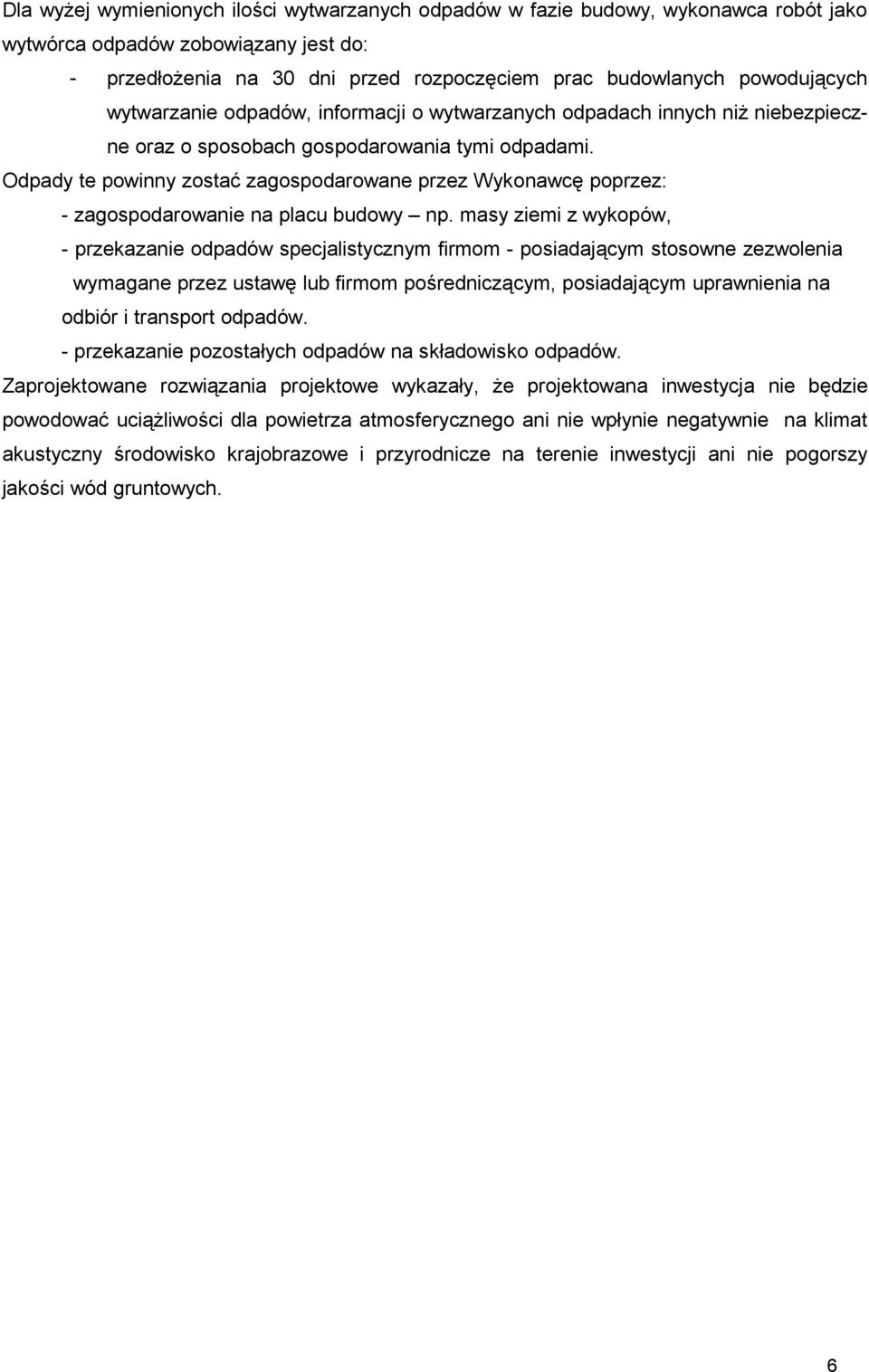

6 Dla wyżej wymienionych ilości wytwarzanych odpadów w fazie budowy, wykonawca robót jako wytwórca odpadów zobowiązany jest do: - przedłożenia na 30 dni przed rozpoczęciem prac budowlanych powodujących wytwarzanie odpadów, informacji o wytwarzanych odpadach innych niż niebezpieczne oraz o sposobach gospodarowania tymi odpadami. Odpady te powinny zostać zagospodarowane przez Wykonawcę poprzez: - zagospodarowanie na placu budowy np. masy ziemi z wykopów, - przekazanie odpadów specjalistycznym firmom - posiadającym stosowne zezwolenia wymagane przez ustawę lub firmom pośredniczącym, posiadającym uprawnienia na odbiór i transport odpadów. - przekazanie pozostałych odpadów na składowisko odpadów. Zaprojektowane rozwiązania projektowe wykazały, że projektowana inwestycja nie będzie powodować uciążliwości dla powietrza atmosferycznego ani nie wpłynie negatywnie na klimat akustyczny środowisko krajobrazowe i przyrodnicze na terenie inwestycji ani nie pogorszy jakości wód gruntowych. 6
