User s manual NHDR-3204AHD NHDR-3208AHD

Wielkość: px
Rozpocząć pokaz od strony:

Download "User s manual NHDR-3204AHD NHDR-3208AHD"

Transkrypt

1 User s manual (short) NHDR-3204AHD NHDR-3208AHD

2 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC. Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC. WEEE Directive 2002/96/EC Information on Disposal for Users of Waste Electrical and Electronic Equipment This appliance is marked according to the European Directive on Waste Electrical and Electronic Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly, you will help to prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. It shall be handed over to the applicable collection point for the waste electrical and electronic equipment for recycling purpose. For more information about recycling of this product, please contact your local authorities, your household waste disposal service or the shop where you purchased the product. RoHS Directive 2002/95/EC Concerning for human health protection and friendly environment, we assure that our products falling under RoHS Directive regulations, regarding the restriction of the use of hazardous substances in electrical and electronic equipment, were designed and manufactured in compliance with mentioned regulation. Simultaneously, we claim that our products were tested and do not contain hazardous substances exceeding limits which could have negative impact on human health or natural environment. Information The device, as a part of professional CCTV system used for surveillance and control, is not designed for self installation in households by individuals without technical knowledge. The manufacturer is not responsible for defects and damages resulted from improper or inconsistent with user s manual installation of the device in the system. All rights reserved AAT Holding S.A. 2

3 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 SAFETY REQUIREMENTS ATTENTION! PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT PROVISIONED FOR THE GIVEN PRODUCT IN ITS USER S MANUAL AVAILABLE AT AND OTHER DOCUMENTS DELIVERED WITH THE PRODUCT, OR THAT ARISES FROM THE NORMAL APPLICATION OF THE PRODUCT, ITS MANUFACTURER MUST BE CONTACTED OR THE RESPONSIBILITY OF THE MANUFACTURER FOR THE RESULTS OF SUCH AN ACTION SHELL BE EXCLUDED. 1. Prior to undertaking any action please consult the following manual and read all the safety and operating instructions before starting the device. 2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual is necessary; 3. All the safety precautions referred to in this manual should be strictly followed, as they have a direct influence on user s safety and durability and reliability of the device; 4. All actions conducted by the servicemen and users must be accomplished in accordance with the user s manual; 5. The device should be disconnected from power sources during maintenance procedures; 6. Usage of additional devices and components neither provided nor recommended by the producer is forbidden; 7. You are not allowed to use the device in high humidity environment (i.e. close to swimming pools, bath tubs, damp basements); 8. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers etc.) is not recommended since it may lead to heat build-up and damaging the device itself as a consequence; 9. Mounting the device on unstable surface or using not recommended mounts is forbidden. Improperly mounted device may cause a fatal accident or may be seriously damaged itself. The device must be mounted by qualified personnel with proper authorization, in accordance with this user s manual. 10. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the devices technical datasheet. Therefore, it is forbidden to supply the devices from a power sources with unknown parameters, unstable or not meeting producer s requirements; 11. You cannot allow any metal objects get inside the recorder. It might cause serious damage. If a metal object gets inside the device contact the authorised Novus service immediately. 12. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product. Due to the product being constantly enhanced and optimized, certain parameters and functions described in the manual in question may change without further notice. We strongly suggest visiting the website in order to access the newest manual. NOVUS AHD DVRs are dedicated to work with NOVUS AHD cameras. Using only NOVUS products guarantees the highest image quality. Connecting cameras from other manufacturers to NOVUS DVRs may decrease video quality. Technical changes reserved without prior notice and printing errors possible. All rights reserved AAT Holding S.A. 3

4 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Main characteristics QUADRUPLEX: simultaneous recording, live monitoring, playback and networking Support high definition analog cameras AHD 1080p lite, 720p, and standard resolution (960H). Support IP cameras (up to 4 MPx) Operating system based on Linux Real-time display Recording speed: up to 100fps / 200fps * ** H.264 compression Recording resolution: : 960 x 1080, 1280 x 720, 960 x 576 Main monitors (HDMI or VGA) Supports up to 1 SATA HDDs*** Recording resolution, speed and quality defined individually for each camera Advanced schedule recording & motion detection functions Intelligent analysis - motion detection in recorded video. Up to 4 channel real-time audio recording Advanced search functions of recorded images PTZ control directly from the device or through the network Protocols: Pelco-D, Pelco-P Support NV-KBD50 (N-control) Support UTC function (COAX) Backup: onto HDD or USB Flash Memory through USB port & through the network Networking (simultaneous connections with multiple DVRs and alarm notification) Software: NHDR-5000 Viewer (application for remote administration, live monitoring and recorded data search ) Self-diagnostic functions with automatic notification User friendly multi-lingual OSD Covert camera function IR remote control and PC mouse control (in-set included) Power supply: 12 VDC (100 ~ 240 VAC/12 VDC PSU in-set included) * Depending on the model, in sequence: NHDR-3204AHD / NHDR-3208AHD ** Recording is limited to 15 fps per channel during playback or in hybrid mode. *** The list of recommended disk models and their capacity is available on Novus Security website in the Compatible Disk file in the product tab All rights reserved AAT Holding S.A. 4

5 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 FOREWORD INFORMATION 1.2. Recorders technical data Video NHDR-3204AHD NHDR-3208AHD Video Input 4 x BNC * 8 x BNC * Monitor Output IP Streams main (split screen, full screen, sequence): 1 x HDMI, 1 x VGA AHD mode: 4 x AHD + 0 IP Hybrid mode: 4 x AHD + 2 x IP IP mode: 0 x AHD + 6 x IP Supported IP resolution max x 1520 Audio Recording Playback Backup Storage Alarm Audio Input/Output 4 x RCA (Line-in) / 1 x HDMI, 1 x RCA Compression H.264 AHD Recording Speed** IP Recording Speed IP stream size Recording Mode Schedule Prealarm/postalarm 100 fps (960 x 576), 100 fps (1280 x 720), 100 fps (960 x 1080), Hybrid mode: 50 fps IP mode: 150 fps Hybrid mode: 6 Mb/s in total from all IP cameras IP mode: 18 Mb/s in total from all IP cameras AHD mode: 8xAHD +0 IP Hybrid mode: 8 x AHD + 4 x IP IP mode: 0 x AHD + 12 x IP 4 x RCA (Line-in) / 1 x HDMI, 1 x RCA 200 fps (960 x 576), 200 fps (1280 x 720), 200 fps (960 x 1080), Hybrid mode: 100 fps IP mode: 300 fps Hybrid mode: 12 Mb/s in total from all IP cameras IP mode: 36 Mb/s in total from all IP cameras time-lapse, triggered by: REC/PANIC button, motion detection individual settings for: each camera, each day of the week, specific days (holidays etc.), configuration with an accuracy of: 30 min, possibility of combining individual recording modes up to 3s / up to 5 min AHD Playback Speed 100 fps 200 fps IP Playback Speed 150 fps 125 fps Recorded Data Search Backup Methods Backup File Format Internal HDDs Total Capacity Motion Detection System Reaction to Alarm Events by date/time, events USB port (HDD or Flash memory), network BMP, AVI, H264, mp4 up to: 1 x HDD 3.5 SATA * Support both high definition analog cameras (AHD 720p, 1080p lite) and standard resolution cameras (960H). ** Recording is limited to 15 fps per channel during playback or in hybrid mode. 6 TB 36 x 44 grid, individual settings of sensitivity buzzer, , screen message, recording activation All rights reserved AAT Holding S.A. 5

6 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 FOREWORD INFORMATION NHDR-3204AHD NHDR-3208AHD Network Network Interface 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s PC / MAC Software NHDR-5000 Viewer, NMS, Internet Explorer, Mozilla Firefox, Opera / Safari PTZ PTZ Ports 1 x RS-485 PTZ Protocols Pelco-D, Pelco-P PTZ Functions pan/tilt/zoom, preset commands UTC UTC Functions menu, zoom, focus Auxiliary Interfaces USB Ports 2 x USB 2.0 Operating system Operating System Operation Mode OSD Control System Diagnostic Installation parameters Dimensions (mm) Weight Power Supply Linux quadrupleks Languages: Polish, English, Russian and others PC mouse and IR remote controller (in-set included), network, NV-KBD50 keyboard (N-Control) automatic control of: HDDs, camera connection loss 300 (W) x 53 (H) x 227 (D) 1,1 kg (without HDD) 12 VDC (100 ~ 240 VAC/12 VDC PSU in-set included) Power Consumption 20 W (with HDD) Operating Temperature -10 C ~ 45 C 1.3. Package contents Unpack the device carefully. After unpacking, ensure that package contains the following items: AHD Digital Video Recorder Power supply 12VDC Power cord USB Mouse IR remote controller User s manual (short) If any of the elements has been damaged during transport, pack all the elements back into the original packaging and contact your supplier. All rights reserved AAT Holding S.A. 6

7 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 STARTING THE DEVICE CAUTION! If the device was brought from a location with lower temperature, wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause short-circuits and damage the device as a result. Note: Familiarize yourself with description and functions of rear panel inputs. 2. STARTING THE DEVICE 2.1. Electrical connection and other rear panel elements. NHDR-3204AHD NHDR-3208AHD All rights reserved AAT Holding S.A. 7

8 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 STARTING THE DEVICE 1. VIDEO IN: Video inputs for connecting video signal sources to the DVR. 2. AUDIO IN: Audio mono inputs (RCA LINE IN type) for connecting microphones. 3. AUDIO OUT: Audio output for connecting speakers and amplifier (RCA connector). 4. HDMI: Main monitor connector, use the HDMI cable to connect monitor. 5. VGA: Main monitor connector, use the D-SUB VGA cable to connect monitor. 6. LAN: RJ-45 connector port for connecting to the local network and internet. CAUTION! It is forbidden to connect ethernet port of the DVR to the POE port of the POE Switch. It may cause devices failure. 7. USB: 2 x USB 2.0 ports for external Flash memory, mouse connection and other USB compatible devices. 8. RS-485: RS-485 bus connector for connecting PTZ cameras. 9. DC 12V: Power supply connector for 12V adaptor HDD mounting Note: Note: Note: In order to obtain info on latest compatible HDDs together with their capacities, please contact your distributor or visit website. AAT HOLDING company does not bear responsibility for any issues arising from usage of unsupported SD cards/hdds. List of compatible HDDs contains all disks supported by a given DVR model, including desktop HDDs. However due to the fact that image recording prefers reliability usage of 24x7 recording HDDs is therefore advised. If a disk was used in another device, formatting becomes necessary. Please take it into account due to the irrecoverable data loss resulting from said process. NHDR-3204AHD and NHDR-3208AHD recorder support 1x 3,5" SATA HDD. Follow the instruction to mount the HDD. Photos are illustrative, may differ slightly from the described recorder. All rights reserved AAT Holding S.A. 8

9 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 STARTING THE DEVICE Before staring the process make sure the power supply isn t connected. In order to mount HDD, unscrew screws on the back and both sides as depicted below and remove top cover. Depending the model follow the instructions: NHDR-3204AHD SATA and power cables are attached to the mainboard. Put the HDD at the shown place. Move DVR to the side holding HDD by hand, and screw it tightly from the bottom. HDD All rights reserved AAT Holding S.A. 9

10 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 STARTING THE DEVICE Install the top cover on the DVR and screw it back. NHDR-3208AHD SATA and power socket are attached to the mainboard. Put the HDD at the shown place. Move DVR to the side holding HDD by hand, and screw it tightly from the bottom. HDD All rights reserved AAT Holding S.A. 10

11 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 STARTING THE DEVICE Install the top cover on the DVR and screw it back. All rights reserved AAT Holding S.A. 11

12 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 STARTING THE DEVICE 2.3. Connecting power adapter. Connect provided DC 12V adapter in the rear power port of the DVR like depicted below. Then connect the power adapter to 230V. To start the unit turn on the power switch on back panel. Initialization lasts for approximately 60 seconds. During this time executing any device functions and pressing any buttons is prohibited. To shut down the device use the menu. 12V DC ADAPTER CAUTION: Make connection when the power is not applied. Do not place the power cord under the carpet or rug. The power cord is usually earth-grounded. However, even if it's not earth-grounded, never modify it on your own for earth-grounding. Make sure that power adapter is placed near of DVR and secured from accidental disconnection. If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause short-circuits and damage the device as a result. Before starting the device familiarize yourself with the description and the role of particular inputs, outputs and adjusting elements that the device is equipped with. All rights reserved AAT Holding S.A. 12

13 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver Connecting monitor This product supports following interfaces for main monitor: HDMI, VGA. For HDMI and VGA outputs following resolutions are supported: 1024x768(60Hz), 1280x1024(60Hz), 1440x900(60Hz), 1280x720 (60Hz), 1920x1080 (50Hz). Default screen resolution is 1280x1024 (60Hz). Changing the screen resolution is available in main menu of the DVR. Change is made after the restarting the DVR. In case of monitor does not display anything wait a moment, then previous resolution is restored. Note: You can use the HDMI <> DVI converter to connect to the DVI monitor. STARTING THE DEVICE HDMI cable and HDMI<>DVI converter it s not included and you have to buy it separately Connecting ethernet network DVRs have a 10/100Mbit Ethernet card. It can be connected with PC, IP camera, switch. Description how to add IP camera is given in chapter 3.8 CAUTION! It is forbidden to connect ethernet port of the DVR to the POE port of the POE Switch. It may cause devices failure. 3. DVR OPERATING 3.1. Front panel description HDD PWR Front panel contain LEDs informing about device state and USB port. HDD LED. Flickering indicates that the recording or searching / playback is in progress. Power LED. When the LED is light on, it means DVR is working. USB 2.0 port for external HDDs, Flash memory or USB mouse connection. All rights reserved AAT Holding S.A. 13

14 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 DVR OPERATING 3.2. Controlling via IR remote controller The set includes an IR remote controller. Its range depends on battery status and may vary between a few and few tens of meters. Controller is supplied by two AAA batteries. Buttons functions are listed below. 0-9 Numeric buttons are used for channel selection. For channels from press the button combination. F.e. to open the channel 15 press 1 then 5. ALL Toggles between different display formats: 1, 4, 9, 16. MENU Enters to main menu. Pressing this button cancel the selection and leaving the menu also. SUBMENU In live mode open the Popup menu. SEL Navigation control left, right. In live mode open the Popup menu. Navigation control up, down. Button is used for confirm the selection and start to editing fields. In live mode open the Popup menu. Switch on playback mode. Open Record Search menu. In live mode open the Popup menu. Slow down playback speed. Fast up playback speed. Turn on manual record. Playback pause, press again to play frame by frame. Stop the playback. In live mode stop the manual recording Controlling via USB mouse It is possible to control DVR via an USB mouse connected to the USB port. Double-clicking on any camera in 2x2, 3x3 display mode switches the display to full-screen mode. Subsequent double-click returns to previous display mode. Move cursor to the bottom of the screen displays popup menu. Press left mouse button on the channel video to display channel menu. Certain positions allow to select them via mouse scroll. Depending on DVR operating mode, pressing RMB display popup menu, or leave the menu Main screen To start the unit, connect the AC adapter, turn on the switch on the rear panel of the unit. After the initialization process Main screen and Startup wizard appears. You can follow the Wizard and configure basic DVR settings. Detailed information about Wizard is in chapter 3.8 in user s manual. If you cancel or finish the Wizard, main screen is available. It is shown on next page, with its components. Note! Default user is admin and password protection is disabled (leave password field empty). Activating at least one user (except admin), result displaying login window. All rights reserved AAT Holding S.A. 14

15 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 DVR OPERATING Recordings icons Video Channels Channel menu Switch between divisions Popup menu Main screen displays division screen as default. Some of the video channels may be displayed, depending on camera connection. There is displayed date and time set in DVR, names of the channels. DVR may displays icons on each video channels: R means normal record is on (depend on schedule or turned on manually). M means record cause by motion detection. I means record caused by alarm input activation. M means motion detection without record. I means alarm input activation. Move mouse cursor at the bottom of the screen to display Popup menu (chapter 3.5). Press left mouse button on the video channel to display channel menu (chapter 3.6). Move the cursor to left or right edge of the screen to display navigation button for switching to previous /next camera (in full screen mode) or division (in division mode). Position of the channels can be changed. Press and hold left mouse button on the video channel. Then move the cursor to preferred position, then drop it. Positions of the video channels change. All rights reserved AAT Holding S.A. 15

16 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 DVR OPERATING 3.5. Popup menu Recorder has a popup menu which provides easy access to the functions assigned to the front panel buttons. To display the menu, use the or button located on the front panel of the DVR, SUBMENU button IR remote control or move the mouse over the bottom edge of the screen. The menu will appear as below. The buttons have the following functions: -Enters to main menu of the DVR -Manually lock screen, unlocking will request login. (displayed when more than one user is enabled) -Displays 4 cameras division -Displays 9 cameras division -Displays 12 cameras division -Displays 16 cameras division -Displays other divisions: 1+4, 1+7, 1+9, 1+12, 2+8, 4+9, Switches the stream of IP cameras, HD means main stream, SD means substream. -Preview policy - allow to select Realtime, balanced, Smooth. Mode define buffer used for smoothness. -Runs the full screen sequence display. Default time between channel switching is 5 seconds. -Changing the audio volume or mute. -Runs playback mode Channel menu In live mode press left mouse button on the channel video to display channel menu as shown below It allows to: Manual Capture - taking photo from the video stream. Record -turning on / off manual record of the channel. Stream Type - switches the stream of IP camera, HD means main stream, SD means substream. Instant playback - open quick playback including last 5 minutes of the recording. Zoom - turn on digital zoom. Color settings - allows to adjust hue, brightness, contrast, saturation levels.turns on/off PTZ: open panel for controlling PTZ cameras. All rights reserved AAT Holding S.A. 16

17 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 DVR OPERATING 3.7. Language changing This chapter gives the instruction how to change the language in the NHDR-AHD series DVR. Please follow the instruction: 1. Run the device. When system starts up main screen will appear. Press 1 button to close the Wizard Move the cursor mouse to bottom of the screen, menu will appear. Press 2 button to open the Menu. 2 Or press the button on the front panel of the DVR to open the Menu. 3. In Main menu press the 3 button to switch the panel. 3 All rights reserved AAT Holding S.A. 17

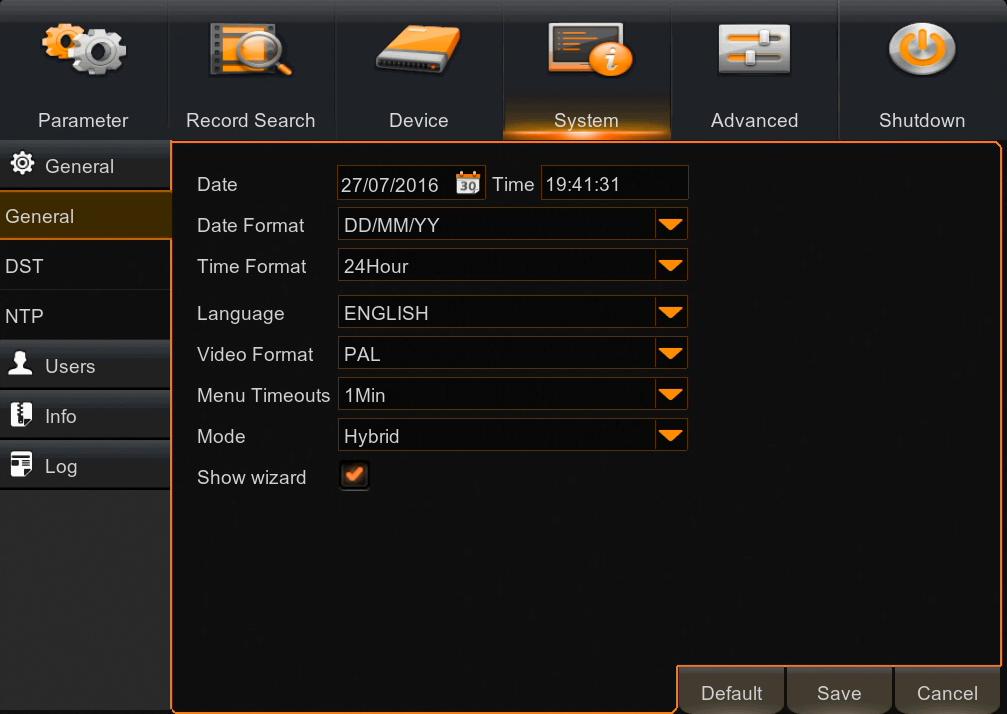

18 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 DVR OPERATING 4. Press the 4 button to open the language list. Select the preferred language from the list and press the 5 button to save and 6 to exit from Main menu Connecting the IP cameras. Novus NHDRs allow for connecting AHD and IP cameras in hybrid mode. DVR or hybrid mode can be selected in menu System \ General \ Mode (shown on the picture above). DVR mode allows for connecting AHD and analog 960H cameras only. Hybrid mode allows for connecting IP and AHD cameras together. Hybrid mode reduce maximum recording speed for AHD cameras. Sub menu for IP cameras is located in Main menu \ Parameter \ Display \ IP Channels. Menu is shown below. IP channels list may contain more than available channels. Number of available IP channels depend on number of active AHD channels. In particular models user can disable some AHD channels to expand availability of IP channels. All rights reserved AAT Holding S.A. 18

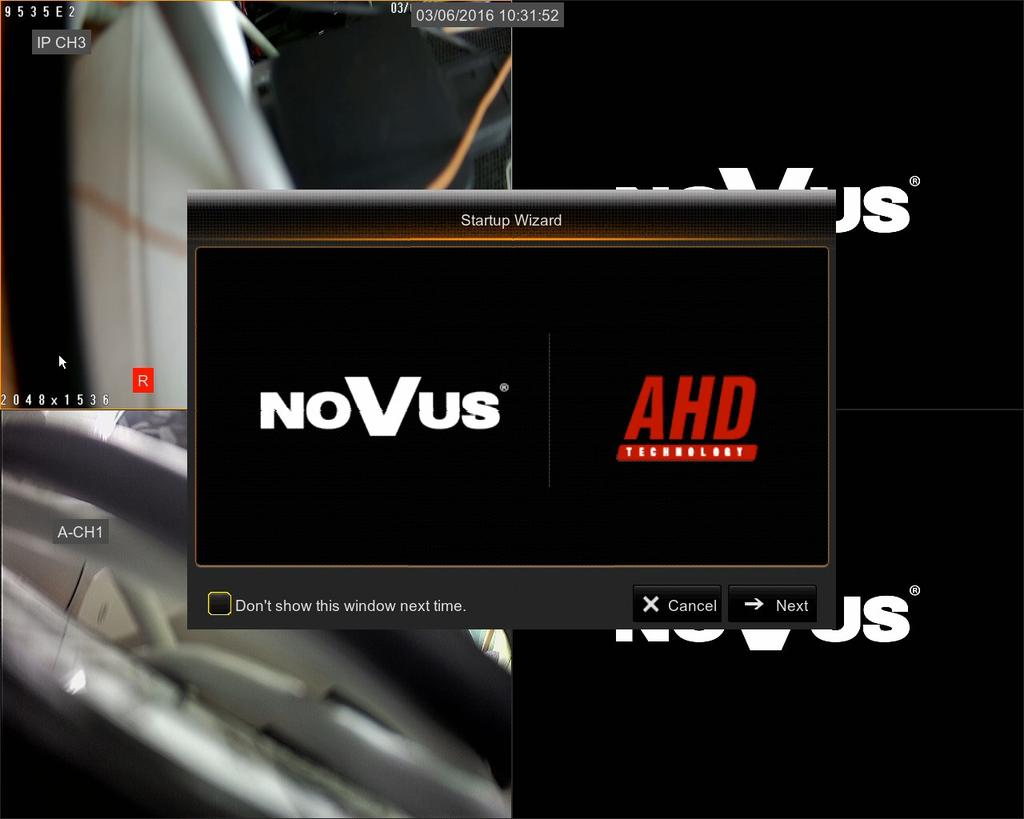

19 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 DVR OPERATING. IP cameras can be added in many ways. Press the button to add IP camera to particular channel. It will display search window. Press the Search button to list found IP cameras. Select camera on the list to fill the fields on the right. They allows for manual editing parameters: IP address, port, alias (name displayed in OSD), position of the alias, protocol, username and password. Press Add to confirm setting. - press this button to change IP setting in camera. Caution! NHDR could find camera in other subnet. It can be added, but won t work properly until correct IP settings (IP address, subnet mask). Add All - automatically filling the list by found IP cameras. Pressing the button display window for typing login and password for all cameras. User-defined Add - display advanced window. It allows for adding and editing many IP cameras manually. On the top of the window there is a list of found IP cameras. On the right there is a list of added IP cameras. Many camera can be added simultaneously. Select them on the list and press Add selected. Selecting the camera on the list, displays parameters for edition such as IP address, alias, position of the alias, protocol, port, username and password. Press Add to confirm. Protocol Manage - allows for creating own protocols on RTSP stream path. Search - refresh list of the IP cameras. Add - add IP camera based on typed parameters. - inform about connection status. Green icon means proper connection. Gray icon means problem with the connection. Check the cable connection, IP address, subnet mask, login, password then. - edit connection parameters. - delete selected camera. - edit IP address in the camera. Channel Delete - delete selected channel. All rights reserved AAT Holding S.A. 19

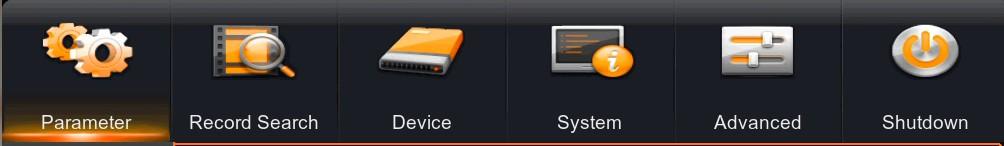

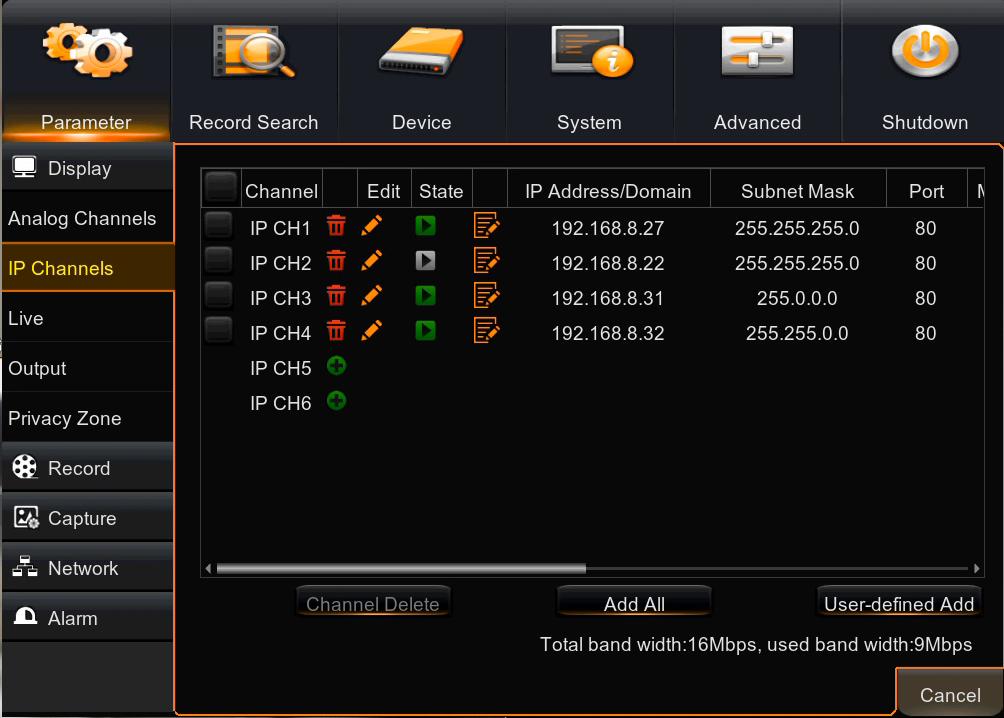

20 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 DVR MAIN MENU 4. DVR MAIN MENU NHDR-AHD series feature a multilingual OSD menu allowing to adjust the settings of the device. Differences between models depends to number of inputs (video channels, audio, alarm inputs) or technical parameters (recording speed, playback, substream parameters). To enter to main menu :press the MENU/ESC button on the front panel, press Menu button on IR controller or select MENU button in popup menu (shown below, described in chapter 1.5.). Navigate around menu using IR controller, front panel, computer mouse. Main menu consist of panels located in the top. Each of them display setting window with sideway submenus. They are described in further chapters this manual. To modify the parameter value in menu and make it effective, click Save after modification. Press Cancel to exit the menu. If you want to abandon changes don t press the Save, just press the Cancel button. Default button restoring default settings. All rights reserved AAT Holding S.A. 20

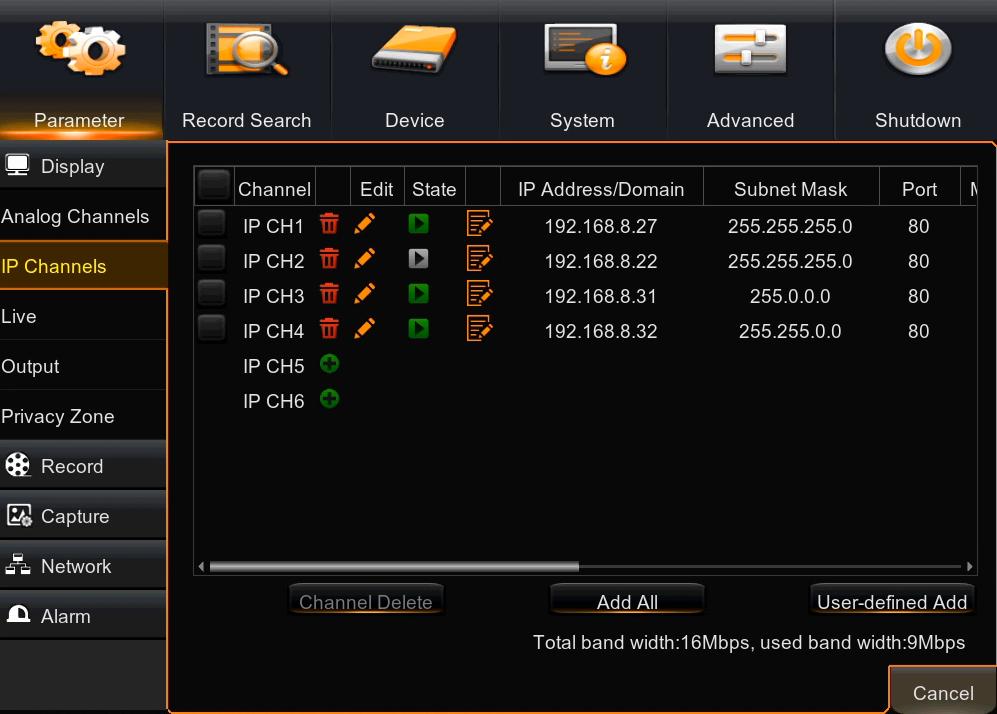

21 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 DVR MAIN MENU 4.1. Playback recorded video Users who have the appropriate permissions can playback recorded videos. It necessary to open Recording Search menu. Record search panel can be opened by: Pressing the button on the IR remote controller Pressing the button on the popup menu. Or selecting Record Search from the top panel in main menu Record Search / General submenu Search menu is shown below: For searching the recorded video please specify the: Channel - select one or all from drop down list; Type of the recording, and press Search button. Normal - recording from normal schedule or recorded manually. Alarm - contains all alarms (caused by Motion and Alarm input) Motion - recordings caused by motion detection, IO - recordings caused by activation of the alarm input. If the orange corner mark will appear on the calendar, it means that DVR has a recording at the specific day. You can switch Month and Year to find desired date. After selecting the day on the calendar, in Playback Channel field channels which are lighten up contain recordings. User can select up to 8 channels. Check the in the field on the left to select all available channels. Please specify Start Time and End Time of the playback (The default time is from 0:00 to 23:59) and press Play to enter into playback window. All rights reserved AAT Holding S.A. 21

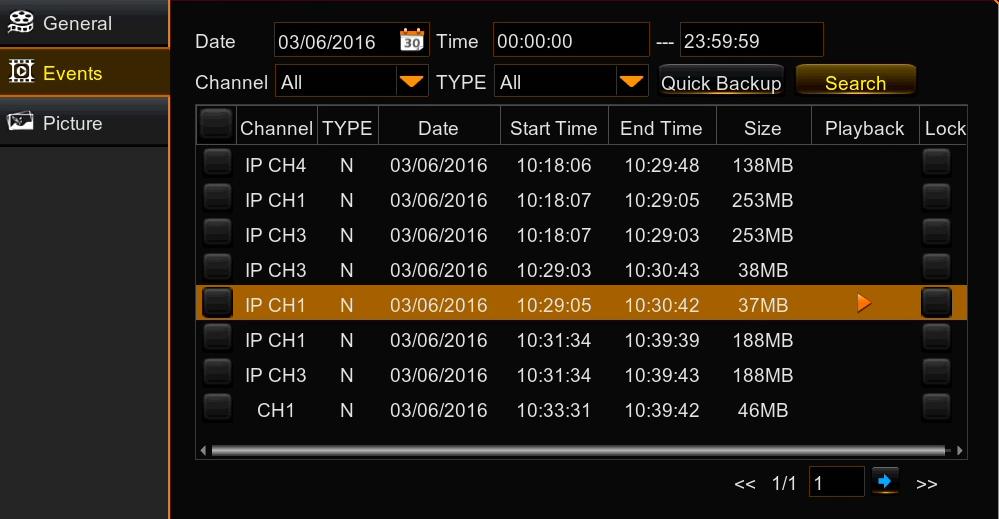

22 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 DVR MAIN MENU Note: Please take a notice, there will not be highlighted motion or alarm records incase of normal recording Record Search / Events submenu In this section, user may search recordings by events. It creates the list of events shown below. For searching the recorded video please specify the: Date - select the day from drop-down calendar. Time - specify beginning and end of searching. Channel - select one or all from drop down list; Type of the recording: Normal (N) - recording from normal schedule or recorded manually. Alarm - contains all alarms (Motion and IO). Motion (M) - recordings caused by motion detection. IO (I) - recordings caused by activation of the alarm input. and press Search button. Chronological table of consistent events will be displayed. Double click on preferred event or click on the icon in playback column, to open playback window for video connected with specified event. Size column refers to file size occupied on the HDD. Previous page; Click the button to go to previous page of the event list (except the first page). Next page; Click the button to go to next page of the event list (except the last page). Jump; Input the desired record event page in the input box and click arrow button to jump to the input page. In this window user can also archive the recording. Press the Quick Backup to archive all recordings fulfilling the criteria such as given Date, Time, Channel. Type of event. Select the desired events on the list and press the Backup button to archive corresponding videos. All rights reserved AAT Holding S.A. 22

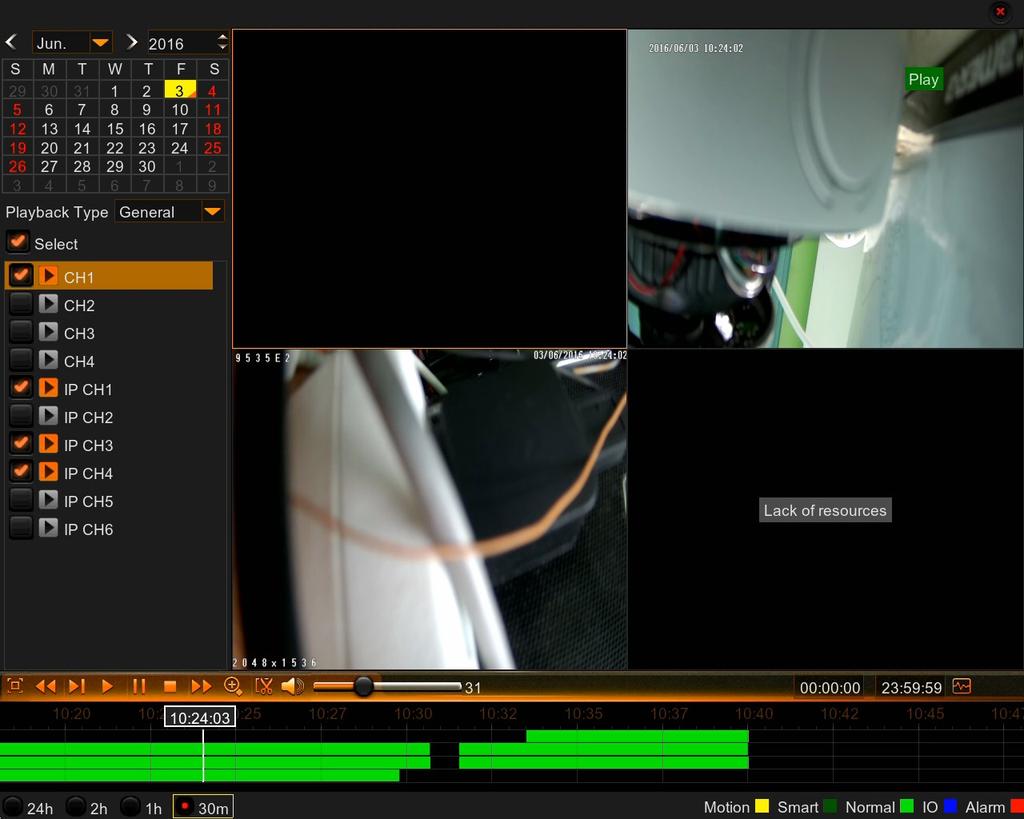

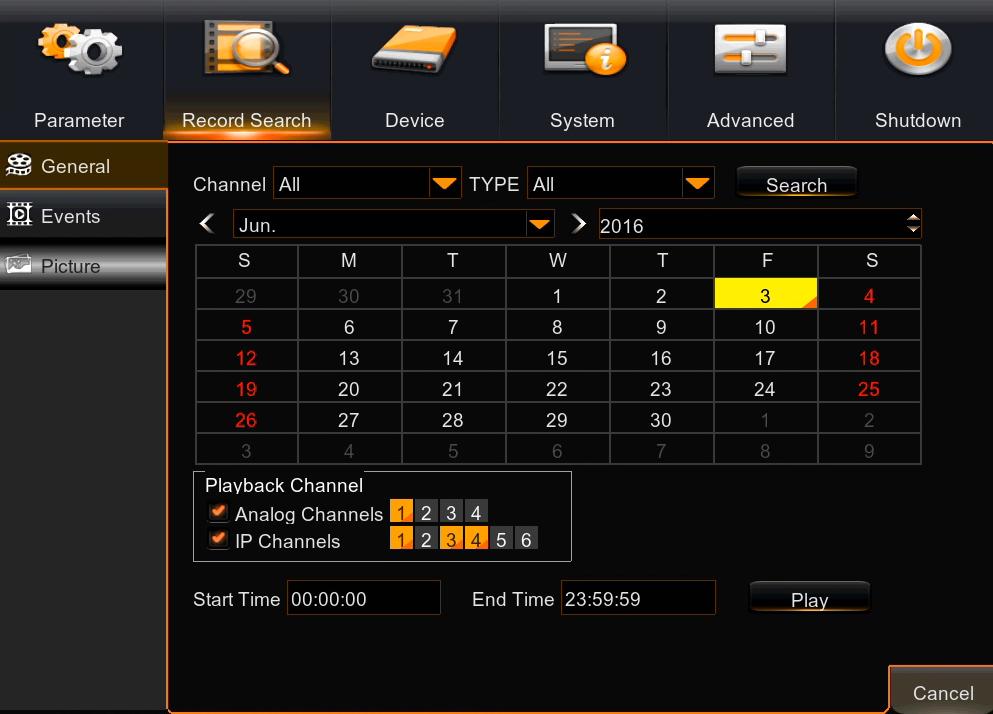

23 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver Playback window Playback window is shown below: DVR MAIN MENU Calendar Video window Switching between calendar and events list Channel selection Navigation buttons Start Time End Time of Smart Detection Smart motion detection for AHD Recordings Chart Select the preferred channels on the channel selection panel. Select the preferred day on the calendar. Recording chart will be displayed for selected channels and selected day. Colors of the stripes determine type of the recordings: Green color means normal recording. Blue color means alarm input recording. Yellow color means motion detection recordings. Red color means recording with motion detection and alarm input activated simultaneously. Dark green color means recording from smart motion detection. Below chart user can select time period (24h, 2h, 1h, 30 min) which determine whole width scale of the chart. Navigation buttons allow for: Display fullscreen mode. Play backward faster (x2 x4 x8 x16) Play forward slower, playing with decreased speed of the video (x1/2, x1/4, x1/8, x1/16) Run the playback Pause the playback, pressing again display next frame. Stop the playback Play forward faster - playing with increased speed of the video. (x2, x4, x8, x16) Digital zoom Making the video clip. Described in chapter Turn on /off audio, adjust the volume. Runs the smart motion detection (available if one channel is selected only) Start time End Time of the smart detection (available if one channel is selected only) All rights reserved AAT Holding S.A. 23

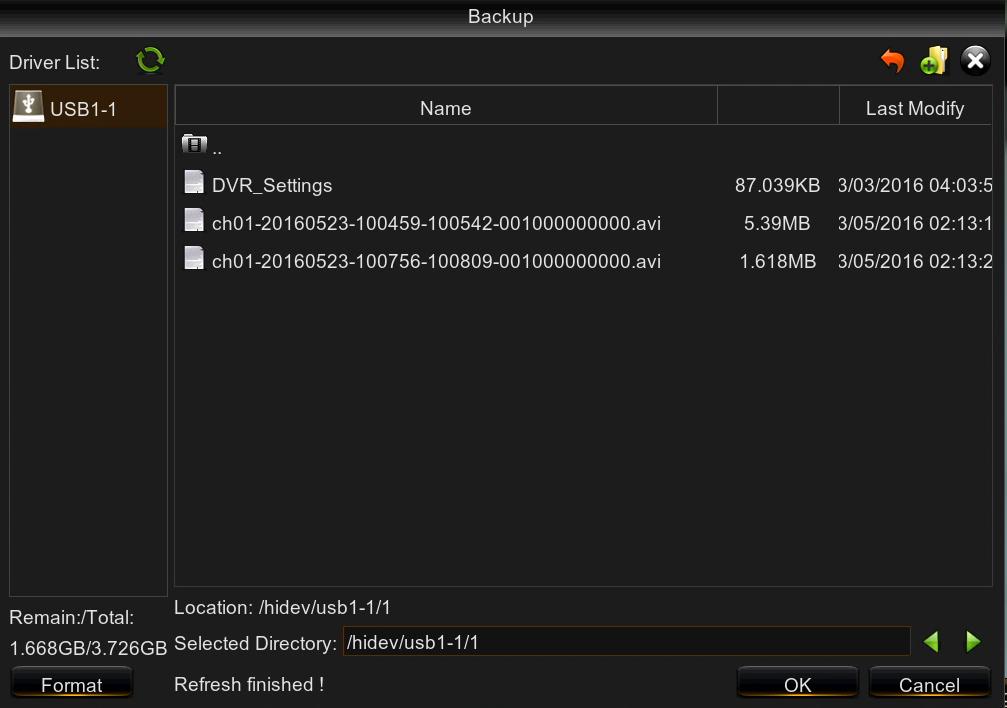

24 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 DVR MAIN MENU Creating video clip One of the available method of backup recordings is to create video clip. Clip is created for one channel only. In playback window press the button for pointing the start of the clip. Red marker above the chart will appear. Then you can playback video or just move the pointer on the chart to select the expected time. Click the button again point the end of the clip, and displays the archiving window. Then archiving window will appear. Please take a notice that normal recordings are divided into parts. Maximum size of the video part is 254MB. It results that backuped recording also could be divided into parts Backup recordings NHDD-AHD DVRs provide a wide branch of methods when it comes to copying the recordings. User may copy recordings to external storage devices. The DVR features the possibility of copying the recordings to an external HDD connected via the USB, or to copy the data onto Flash memories. No matter which method is using to backup the video, user will be asked to select the backup type. H264 file (require NHDR-5000 Viewer application), or AVI file (can be opened in popular video players). Below displayed information about size of the selected files to archive (also my be displayed information about Start and End Time). Please take a notice that parts. Maximum size of the backuped recording also could be divided into parts. normal recordings are divided into video part is 254MB. It results that Next explorer window will open. Please connect the HDD or flash memory to USB port. Press Refresh to update device list. New device should appear. Please navigate through folders to select the path for recordings. User can format the drive, delete file, or create the folder. Refresh Device list File list Back, Delete file, Create folder Free / total disk space Format device Selected Path All rights reserved AAT Holding S.A. 24

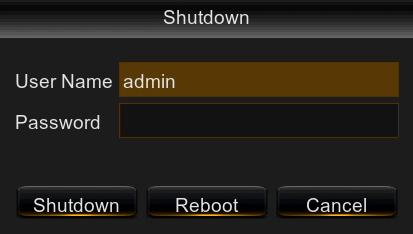

25 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.2 DVR MAIN MENU Pressing OK start the archiving. Progress bar will be displayed and when finish Backup successful will be displayed. After backup press Cancel button to exit and disconnect the HDD or flash memory form USB port. Take a notice that normal recordings are divided into parts. Maximum size of the video part is 254MB. It results that backuped recording also could be divided into parts Shutdown the DVR To shutdown the DVR click the Shutdown icon from the main menu. It displays screen as below. Enter the login. and press Shutdown button. DVR can be restarted after pressing Reboot button. Press Cancel to leave the menu. Note! Default user is admin and password protection is disabled (leave password field empty). Note! Turning off DVR in different way is forbidden and may cause data lost or damage the DVR. ATTENTION! DETAILED INFORMATION CONCERNING DVR USAGE ARE GIVEN IN FULL VERSION OF THE USER MANUAL AVAILABLE AT WEBPAGE. All rights reserved AAT Holding S.A. 25

26 JM, MK AAT Holding S.A., ul. Puławska 431, Warszawa, Polska tel.: , faks:

27 instrukcja obsługi (skrócona) NHDR-3204AHD NHDR-3208AHD

28 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 UWAGI INFORMACJE I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC. Dyrektywa WEEE 2002/96/EC Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia. Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt. Dyrektywa RoHS 2002/95/EC Informacja dla użytkowników dotycząca ograniczenia użycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym. W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub środowisko naturalne. Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją obsługi instalacji urządzenia w systemie. Wszelkie prawa zastrzeżone AAT Holding S.A. 2

29 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JAK I PEŁNEJ WERSJI INSTRUKCJI UMIESZCZONEJ NA STRONIE JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIMI PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU. 1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; 2. Uprasza się o zachowanie instrukcji na czas eksploatacji rejestratora na wypadek konieczności odniesienia się do zawartych w niej treści; 3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia; 4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane zgodnie z opisem zawartym w instrukcji; 5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania; 6. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych i nie zalecanych przez producenta; 7. Nie wolno używać rejestratora w środowisku o dużej wilgotności (np. w pobliżu basenów, wanien, w wilgotnych piwnicach); 8. Nie należy instalować tego urządzenia w miejscu, gdzie nie można zapewnić właściwej wentylacji (np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji może doprowadzić do uszkodzenia; 9. Nie wolno umieszczać rejestratora na niestabilnych powierzchniach. Rejestrator musi być instalowany przez wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej instrukcji; 10.Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez producenta w danych technicznych kamery. Dlatego też, zabrania się zasilania rejestratora ze źródeł o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta parametrach; 11.Nie wolno dopuścić aby jakiekolwiek metalowe elementy dostały się do wnętrza urządzenia, może to spowodować uszkodzenie urządzenia. W przypadku dostania się takich elementów do środka należy niezwłocznie skontaktować się z producentem urządzenia. 12. Wyłączenie odpowiedzialności w przypadku uszkodzenia danych zawartych na dysku lub innych urządzeniach: Producent nie ponosi odpowiedzialności w razie uszkodzenia lub utraty w trakcie eksploatacji Produktu danych zawartych na dyskach lub innych urządzeniach. Ponieważ produkt jest stale ulepszany i optymalizowany niektóre parametry i funkcje opisane w załączonej instrukcji mogły ulec zmianie. Prosimy o zapoznanie się z najnowszą instrukcją obsługi znajdującą się na stronie Instrukcja obsługi znajdującą się na stronie jest zawsze najbardziej aktualną wersją. Rejestratory AHD marki NOVUS dedykowane są do współpracy z kamerami AHD marki NOVUS. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer AHD innych producentów może skutkować obniżeniem jakości obrazu wideo. UWAGA! Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów technicznych bez uprzedniego powiadomienia. Wszelkie prawa zastrzeżone AAT Holding S.A. 3

30 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 INFORMACJE WSTĘPNE 1. INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna Rejestratory cyfrowe pracujące w trybie quadrupleks: równoczesny zapis, podgląd na żywo, odtwarzanie nagrań i połączenie sieciowe Wsparcie dla kamer analogowych AHD 1080p lite, 720p i standardowej rozdzielczości 960H Wsparcie dla kamer IP (do 4 MPx) System operacyjny oparty na Linux Wyświetlanie na żywo Prędkość nagrywania do 100 kl/s / 200 kl/s* ** Algorytm kompresji H.264 Rozdzielczość nagrywania: 960 x 1080, 1280 x 720, 960 x 576 możliwość montażu: 1 x HDD 3.5 SATA *** Monitor główny (złącze HDMI i VGA) Możliwość definiowania rozdzielczości, prędkości i jakości nagrywania odrębnie dla każdej z kamer Zaawansowane funkcje harmonogramu nagrywania i detekcji ruchu Inteligentna analiza - detekcja ruchu w zarejestrowanych nagraniach Możliwość rejestrowania do 4 kanałów audio Zaawansowane funkcje przeszukiwania zarejestrowanego materiału Sterowanie kamerami szybkoobrotowymi bezpośrednio z rejestratora i przez sieć Protokoły sterowania: Pelco-D, Pelco-P Obsługa kamer przez UTC (COAX) Sterowanie rejestratorem za pomocą klawiatury NV-KBD50 (N-Control) Możliwość kopiowania nagrań poprzez port USB na dysk twardy lub pamięć typu Flash i przez sieć komputerową Praca w sieci komputerowej, w tym możliwość połączenia z wieloma rejestratorami jednocześnie oraz wysyłanie wiadomości o sytuacjach alarmowych Oprogramowanie: NHDR-5000 Viewer (do zdalnej administracji, podglądu i przeglądania nagrań) Auto-diagnostyka systemu z automatycznym powiadamianiem Menu w języku polskim, angielskim Funkcja ukrywania kamer Możliwość obsługi urządzenia za pomocą myszy komputerowej USB i pilota zdalnego sterowania (w zestawie) Zasilanie: 12 VDC (zasilacz sieciowy 100 ~ 240 VAC/12 VDC w zestawie) * W zależności od modelu, kolejno: NHDR-3204AHD / NHDR-3208AHD ** Podczas odtwarzania prędkość nagrywania jest ograniczona do 15kl/s na kanał. *** Lista kompatybilnych modeli i pojemności dysków dostępna w załączniku Kompatybilne dyski w zakładce produktu na stronie Wszelkie prawa zastrzeżone AAT Holding S.A. 4

31 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 INFORMACJE WSTĘPNE 1.2. Dane techniczne NHDR-3204AHD NHDR-3208AHD Wideo Wejścia wideo 4 x BNC * 8 x BNC * Wyjścia monitorowe główne (podział, pełny ekran, sekwencja): 1 x HDMI, 1 x VGA Strumienie IP Obsługiwana rozdzielczość IP Audio Wejścia / wyjścia audio * Wsparcie dla kamer analogowych HD (AHD 720p, 1080p lite) i standardowej rozdzielczości. ** Podczas odtwarzania jak również w trybie hybrydowym i IP, prędkość nagrywania jest ograniczona do 15kl/s na kanał. tryb AHD: 4 x AHD + 0 IP tryb hybrydowy: 4 x AHD + 2 x IP tryb IP: 0 x AHD + 6 x IP 4 x RCA (Line-in) / 1 x HDMI, 1 x RCA maks x 1520 Nagrywanie Kompresja H.264 Prędkość nagrywania AHD** Prędkość nagrywania IP Wielkość strumienia IP Tryby nagrywania Harmonogram Prealarm/postalarm Odtwarzanie Prędkość odtwarzania AHD 100 kl/s (960 x 576), 100 kl/s (1280 x 720), 100 kl/s (960 x 1080), tryb hybrydowy: 50 kl/s tryb IP: 150 kl/s tryb hybrydowy: 6 Mb/s łącznie ze wszystkich kamer IP tryb IP: 18 Mb/s łącznie ze wszystkich kamer IP tryb AHD: 8xAHD +0 IP tryb hybrydowy: 8 x AHD + 4 x IP tryb IP: 0 x AHD + 12 x IP 4 x RCA (Line-in) / 1 x HDMI, 1 x RCA 200 kl/s (960 x 576), 200 kl/s (1280 x 720), 200 kl/s (960 x 1080), tryb hybrydowy: 100 kl/s tryb IP: 300 kl/s tryb hybrydowy: 12 Mb/s łącznie ze wszystkich kamer IP tryb IP: 32 Mb/s łącznie ze wszystkich kamer IP ciągły, wyzwalany: ręcznie, detekcją ruchu odrębne ustawienia dla: każdej kamery, każdego dnia tygodnia, specyficznych dni (święta itp.), konfiguracja z dokładnością: 30 min, możliwość łączenia dowolnych trybów nagrywania do 3s / do 5 min 100 kl/s 200 kl/s Prędkość odtwarzania IP 150 kl/s 125 kl/s Wyszukiwanie nagrań Kopiowanie Metody kopiowania Format plików kopii Dyski Dyski wewnętrzne Maksymalna łączna pojemność Alarmy Detekcja ruchu Reakcja na zdarzenia alarmowe według czasu/daty, powiązanych ze zdarzeniami port USB (dysk twardy lub pamięć Flash), sieć komputerowa BMP, AVI, H264, mp4 możliwość montażu: 1 x HDD 3.5 SATA 6 TB siatka 36 x 44, odrębne ustawienia czułości sygnał dźwiękowy, , komunikat na ekranie, aktywacja nagrywania Wszelkie prawa zastrzeżone AAT Holding S.A. 5

32 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 INFORMACJE WSTĘPNE Sieć PTZ UTC Interfejs sieciowy Programy na PC / MAC Porty PTZ Protokoły PTZ Funkcje PTZ Funkcje UTC Dodatkowe interfejsy System operacyjny NHDR-3204AHD 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s NHDR-3208AHD NHDR-5000 Viewer, NMS, Internet Explorer, Mozilla Firefox, Opera / Safari 1 x RS-485 Pelco-D, Pelco-P obrót/uchył/zoom, presety menu, zoom, focus Porty USB 2 x USB 2.0 System operacyjny Tryb pracy Menu ekranowe Sterowanie Diagnostyka systemu Parametry instalacyjne Wymiary (mm) Masa Zasilanie Pobór mocy Linux quadrupleks języki: polski, angielski, rosyjski i inne mysz komputerowa i zdalny pilot IR (w zestawie), sieć komputerowa, klawiatura systemowa NV-KBD50 (N-Control) automatyczna kontrola: dysków, utraty połączenia z kamerami 300 (szer.) x 53 (wys.) x 227 (gł.) 1,1 kg (bez dysku) 12 VDC (zasilacz sieciowy 100 ~ 240 VAC/12 VDC w zestawie) 20 W (z dyskiem) Temperatura pracy -10 C ~ 45 C 1.3. Zawartość opakowania Rozpakowując urządzenie należy postępować ostrożnie. Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: Rejestrator cyfrowy Zasilacz sieciowy 100~240 VAC/12 VDC Przewód zasilania Mysz komputerowa Pilot zdalnego sterowania na podczerwień Skrócona instrukcja obsługi Jeżeli którykolwiek z elementów został uszkodzony w transporcie, należy spakować zawartość z powrotem do oryginalnego opakowania i skontaktować się z dostawcą. Wszelkie prawa zastrzeżone AAT Holding S.A. 6

33 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 URUCHAMIANIE URZĄDZENIA UWAGA! Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca. Kondensacja zawartej w powietrzu pary wodnej może spowodować zwarcia i w konsekwencji uszkodzenie urządzenia. Uwaga: Przed uruchomieniem urządzenia należy zapoznać się z opisem i rolą poszczególnych wejść znajdujących się na panelu tylnym. 2. URUCHAMIANIE URZĄDZENIA 2.1. Złącza elektryczne i inne elementy panelu tylnego rejestratorów NHDR-3204AHD NHDR-3208AHD Wszelkie prawa zastrzeżone AAT Holding S.A. 7

34 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 URUCHAMIANIE URZĄDZENIA 1. VIDEO IN: wejścia wideo do podłączenia sygnału wizyjnego z kamer. 2. AUDIO IN: wejścia audio mono (złącza typu RCA) do podłączenia mikrofonów. 3. AUDIO OUT: wyjście audio mono (złącze typu RCA) do podłączenia głośnika ze wzmacniaczem. 4. HDMI: Złącze HDMI do podłączenia monitora głównego w trybie HDMI. 5. VGA: Złącze D-SUB do podłączenia monitora głównego w trybie VGA. Należy użyć kabla sygnałowego dostarczanego wraz z monitorem. 6. LAN: Złącze RJ-45 do podłączenia kamer IP, sieci lokalnej i Internetu przy pomocy dodatkowego przełącznika sieciowego. UWAGA! Niedozwolone jest podłączenie portu ethernet rejestratora do portów POE przełącznika sieciowego. Może skutkować to uszkodzeniem rejestratora lub przełącznika. 7.USB: port USB 2.0 do podłączenia myszy ze złączem USB umożliwiającej nawigowanie po menu rejestratora, zewnętrznych dysków twardych, lub pamięci typu Flash do kopiowania nagrań. 8. RS-485: złącze magistrali RS-485 do podłączenia kamer PTZ. 9. DC 12V: Gniazdo podłączenia zasilania rejestratora 12VDC Instalacja dysków UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować się z dystrybutorem lub sprawdzić na stronie Firma AAT HOLDING nie ponosi odpowiedzialności za problemy wynikłe ze stosowania nie zalecanych dysków twardych. Lista kompatybilnych dysków zawiera wszystkie dyski poprawnie współpracujące z danym rejestratorem, w tym także przeznaczone do pracy biurowej tzw. desktopowe. Jednak ze względu na to, że w systemach CCTV priorytetem jest niezawodność procesu rejestracji i zarządzania danymi zaleca się stosowanie dysków przeznaczonych do pracy ciągłej tzw. 24x7. Jeżeli użyty dysk był stosowany w innym urządzeniu konieczne jest jego formatowanie. Należy mieć to na uwadze ze względu na utratę danych. Rejestrator NHDR-3204AHD i NHDR-3208AHD umożliwia montaż 1 dysku twardego. Proces instalacji w zależności od modelu został przedstawiony na kolejnych stronach. Zdjęcia stanowią element poglądowy, mogą nieznacznie odbiegać od opisywanego rejestratora. Wszelkie prawa zastrzeżone AAT Holding S.A. 8

35 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 URUCHAMIANIE URZĄDZENIA Nim przystąpi się do zamontowania dysków twardych należy upewnić się, iż urządzenie jest odłączone od źródła zasilania. Następnie należy odkręcić śruby po bokach i z tyłu obudowy w miejscach przedstawionych na poniższym zdjęciu. Zdjąć obudowę rejestratora odsuwając ją do tyłu a następnie podnosząc do góry. NHDR-3204AHD Domyślnie wszystkie kable SATA oraz kable zasilające są podłączone do płyty głównej rejestratora i gotowe do podłączenia dysków. Ułożyć dysk we właściwym miejscu, wskazanym przez otwory montażowe. Przytrzymując ręką dysk należy postawić rejestrator na boku i przykręcić dysk śrubami od spodu do podstawy. HDD Wszelkie prawa zastrzeżone AAT Holding S.A. 9

36 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 URUCHAMIANIE URZĄDZENIA Podłączyć do dysku przewód zasilający i sygnałowy jak zostało to przedstawione na poniższym zdjęciu. Założyć osłonę i przykręcić śruby. NHDR-3208AHD Złącze SATA i zasilania znajduje się na płycie głównej. Proszę podłączyć dysk jak pokazano poniżej. Przytrzymując ręką dysk należy postawić rejestrator na boku i przykręcić dysk śrubami od spodu do podstawy. HDD Wszelkie prawa zastrzeżone AAT Holding S.A. 10

37 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 URUCHAMIANIE URZĄDZENIA Założyć osłonę i przykręcić śruby. Wszelkie prawa zastrzeżone AAT Holding S.A. 11

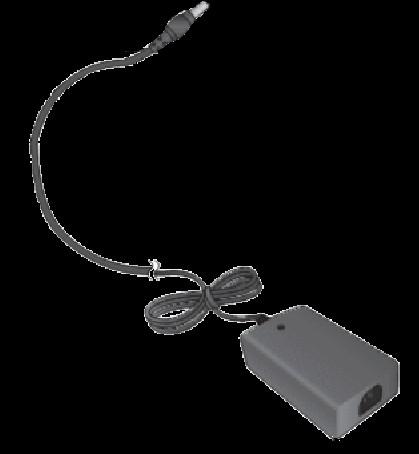

38 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 URUCHAMIANIE URZĄDZENIA 2.3. Podłączanie zasilania. Przed uruchomieniem urządzenia należy podłączyć dostarczony zasilacz DC 12V do gniazda 12VDC na tylnym panelu rejestratora (Rozdział 2.1. Na schematach przedstawiony nr 9). Następne podłączyć zasilacz do sieci 230V. Uruchamianie urządzenia trwa ok 60 sekund. W tym czasie nie należy uruchamiać żadnych funkcji urządzenia i naciskać żadnych przycisków. Wyłączenie urządzenia odbywa się za pomocą menu. ZASILACZ 12V DC UWAGA! Zasilacz musi być odłączony od sieci 230V w czasie podłączania. Nie należy modyfikować podłączenia zasilaczy i ich uziemienia. W celu zapewnienia nieprzerwanej pracy urządzenia należy upewnić się ze wszystkie połączenia wykonano w sposób właściwy i trwały, uniemożliwiający ich przypadkowe rozłączenie. Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca. Kondensacja zawartej w powietrzu pary wodnej może spowodować zwarcia i w konsekwencji uszkodzenie urządzenia. Przed uruchomieniem urządzenia należy zapoznać się z opisem i rolą poszczególnych wejść znajdujących się na panelu tylnym. Wszelkie prawa zastrzeżone AAT Holding S.A. 12

39 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) Podłączanie monitora Rejestrator współpracuje z monitorami wyposażonymi w złącze HDMI i VGA. Dla wyjść HDMI i VGA dostępne są następujące rozdzielczości: 1024x768(60Hz), 1280x1024(60Hz), 1440x900(60Hz), 1280x720 (60Hz), 1920x1080 (50Hz). Domyślna rozdzielczość ekranu to 1280x1024(60Hz). Zmiany rozdzielczości dokonuje się w menu głównym rejestratora. Zmiana zostanie wprowadzona po ponownym uruchomieniu urządzenia. Jeśli monitor nie wyświetli obrazu należy odczekać 10sekund, wówczas zostanie przywrócona poprzednia rozdzielczość. Informacja: URUCHAMIANIE URZĄDZENIA W przypadku używania monitora DVI można wykorzystać konwerter HDMI<>DVI. Kabel HDMI i konwerter HDMI<>DVI należy dokupić oddzielnie. 2.6 Podłączanie rejestratora do sieci Ethernet. Rejestratory posiadają złącze RJ-45 10/100 Mbit/s oznaczone na schemacie 2.1. numerem 6. Umożliwia ono połączenie z przełącznikiem sieciowym, komputerem bądź kamerą. Opis dodawania kamer IP znajduje się w rozdziale 3.8 niniejszej instrukcji. UWAGA! Niedozwolone jest podłączenie portu ethernet rejestratora do portów POE przełącznika sieciowego. Może skutkować to uszkodzeniem rejestratora lub przełącznika sieciwego. 3. OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego Panel przedni zawiera diody sygnalizujące pracę urządzenia i port USB. HDD PWR Dioda LED sygnalizująca pracę dysku twardego. Miganie diody oznacza zapis lub odczyt. Dioda LED sygnalizująca pracę rejestratora. Zapalona dioda oznacza, że rejestrator jest uruchomiony. Port USB 2.0 do podłączenia myszy ze złączem USB umożliwiającej nawigowanie po menu rejestratora, zewnętrznych dysków twardych, lub pamięci typu Flash. Wszelkie prawa zastrzeżone AAT Holding S.A. 13

40 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 OBSŁUGA REJESTRATORA 3.2. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorem dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Zasięg pilota uzależniony jest od stanu baterii i waha się od kilku do kilkunastu metrów. Pilot zasilany jest dwoma bateriami AAA. Funkcje przycisków pilota zostały przedstawione poniżej. 0-9 Przyciski numeryczne służące do wyboru kanału. Dla kanałów o numerach wyższych niż 9, należy wybrać kombinację klawiszy odpowiadającą kanałowi. Tj. np. dla kanału 15, należy nacisnąć 1 a następnie 5. ALL Przełączenie trybów wyświetlania: tryb pełnoekranowy, 4 kanały, 9 kanałów, 16 kanałów. MENU Wejście do menu głównego rejestratora. Przycisk służy również do anulowania wyboru i wyjścia z podmenu. SUBMENU W trybie podglądu wywołuje menu podręczne. Przyciski nawigacyjne lewo, prawo. W trybie podglądu wywołują menu podręczne. SEL Przyciski nawigacyjne góra, dół. Przycisk służy do zatwierdzania wyboru w menu i rozpoczynania edycji pól. W trybie podglądu wywołuje menu podręczne. Uruchomienie menu wyszukiwania nagrań. Uruchomienie odtwarzania. W trybie podglądu wywołuje menu podręczne. Spowalnia prędkość odtwarzania. Przyspiesza prędkość odtwarzania. Włączenie nagrywania ręcznego. Pauza odtwarzania. Odtwarzanie klatka po klatce Zatrzymanie odtwarzania. W trybie podglądu wył. nagrywania ręcznego Sterowanie rejestratorem za pomocą myszy komputerowej Istnieje możliwość sterowania większością funkcji rejestratora za pomocą myszy z interfejsem USB podłączonej do portu USB rejestratora. Dwukrotne kliknięcie wskaźnikiem myszy na dowolną kamerę w podziale (np. 2x2, 3x3, 4x4) powoduje wyświetlenie jej pełnoekranowo. Ponowne podwójne kliknięcie wskaźnikiem myszy powoduje powrót do poprzedniego formatu wyświetlania. W czasie konfiguracji wyboru poszczególnych pozycji dokonuje się przy użyciu lewego przycisku myszy. W wybranych pozycjach zmiany wartości danego pola można dokonać przy użyciu rolki myszy. Naciśnięcie prawego przycisku wyświetla menu podręczne lub powoduje wyjście z menu 3.4. Ekran główny Po podłączeniu źródła zasilania i włączeniu urządzenia rozpocznie się proces inicjalizacji. Następnie zostanie wyświetlony ekran główny i Kreator ustawień. Kreator pozwala na konfigurację podstawowych ustawień rejestratora. Szczegółowe informacje znajdują się w rozdziale 3.8 w pełnej wersji instrukcji. Gdy Kreator zostanie zamknięty lub ukończony pozostanie wyświetlony ekran główny. Został on przedstawiony razem z elementami składowymi na następnej stronie. Wszelkie prawa zastrzeżone AAT Holding S.A. 14

41 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 OBSŁUGA REJESTRATORA Uwaga! Domyślny użytkownik to admin. Ochrona hasłem jest wyłączona (w przypadku logowania pole hasło należy pozostawić puste). Aktywowanie kolejnego użytkownika powoduje wyświetlenie ekranu logowania Ikony statusu Kanały wideo Przełączanie pomiędzy podziałami Menu kanału Menu podręczne Ekran główny wyświetla domyślnie okno podziału. Część z kamer może wyświetlać obraz, w zależności od połączeń. Ekran wyświetla również datę i czas ustawioną w rejestratorze, nazwy kanałów. Na każdym z kanałów wideo mogą zostać wyświetlone ikony: R Oznacza nagrywanie normalne wg harmonogramu lub uruchomione ręcznie. M Oznacza nagrywanie po detekcji ruchu. I Oznacza nagrywanie po aktywacji wejścia alarmowego. M Oznacza detekcję ruchu, bez włączonego nagrywania. I Oznacza aktywację wejścia alarmowego, bez włączonego nagrywania. Przesunięcie kursora myszy do dolnej krawędzi ekranu wyświetla menu podręczne (rozdział 3.5). Naciśnięcie lewego przycisku myszy wyświetla menu kanału (rozdział 3.6). Przesunięcie kursora do lewej lub prawej krawędzi ekranu wyświetla przyciski nawigacyjne, przełączające kolejne kanały (w trybie pełnoekranowym) lub podziały ( w trybie podziału) Pozycja kanałów może zostać zmieniona. Należy nacisnąć lewym przyciskiem myszy, trzymając wciśnięty przeciągnąć do pożądanej pozycji. Zwolnić przycisk, aby pozycje kanałów wideo zostały zamienione. Wszelkie prawa zastrzeżone AAT Holding S.A. 15

42 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 OBSŁUGA REJESTRATORA 3.5. Menu podręczne Menu podręczne dostępne jest na wiele sposobów. Aby je wyświetlić należy nacisnąć lub na przednim panelu rejestratora, nacisnąć przycisk SUBMENU na pilocie IR, lub przesunąć kursor myszy do dolnej krawędzi ekranu głównego. Menu podręczne jest przedstawione poniżej. Przyciski realizują następujące funkcje: - Uruchamia menu główne rejestratora. - Blokada ekranu. Odblokowanie wymaga logowania. (przycisk dostępny tylko w przypadku gdy więcej niż jeden użytkownik jest aktywny). - Wyświetla kamery w podziale na 4. - Wyświetla kamery w podziale na 9. - Wyświetla kamery w podziale na Wyświetla kamery w podziale na Wyświetla podziały niestandardowe: 1+4, 1+7, 1+9, 1+12, 2+8, 4+9, Przełącza wyświetlany strumień z kamer IP, HD oznacza strumień główny, SD - oznacza strumień pomocniczy. - Pozwala wybrać tryb podglądu: Na żywo, Zbalansowany, Płynny. Tryb określa rozmiar buforu nagrań, wykorzystywanego dla poprawy płynności obrazu. - Uruchamia wyświetlanie sekwencji kanałów. Przełączenie następuje domyślnie co 5s. - Zmiana poziomu głośności, wyciszenie. - Uruchamia tryb odtwarzania Menu kanału W trybie na żywo, naciśnięcie lewym przyciskiem myszy na kanale wideo wyświetla menu kanału. Menu i jego funkcjonalność została przedstawiona poniżej. - Ręczny zrzut obrazu, zapisuje zdjęcie z kamery - Nagrywanie ręczne, wł. / wył trybu nagrywania. - Przełącza wyświetlany strumień z kamery IP, HD oznacza strumień główny, SD oznacza strumień pomocniczy. - Szybkie odtwarzanie, otwiera okno szybkiego odtwarzania wyświetlające ostatnie 5 minut nagrań. - Zoom, wł. /wył. przybliżenia cyfrowego. - Ustawienia kolorów: zawiera ustawienia kolorów: barwy, jasności, kontrastu, nasycenia. - PTZ, otwiera panel sterowania PTZ. Wszelkie prawa zastrzeżone AAT Holding S.A. 16

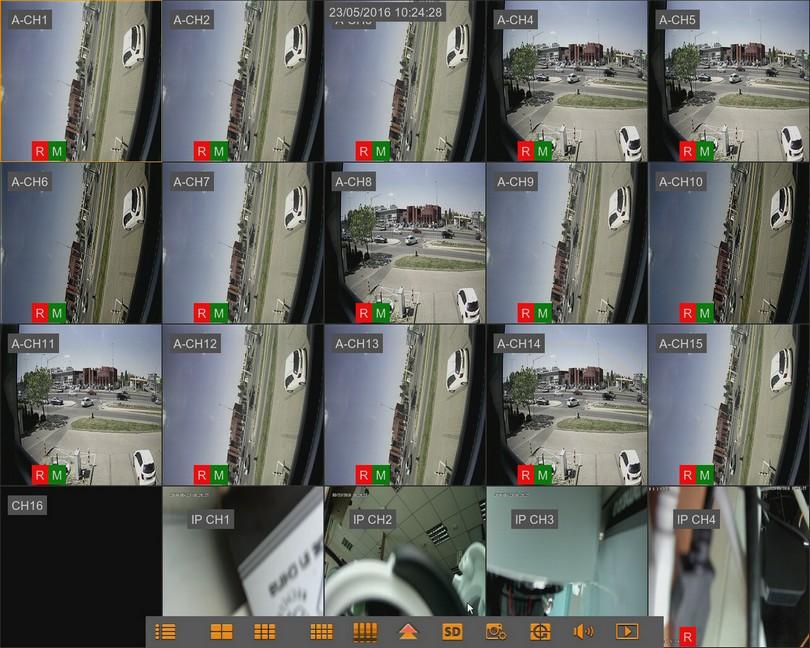

43 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 OBSŁUGA REJESTRATORA 3.7. Zmiana języka OSD Rozdział zawiera instrukcje dotyczącą zmiany języka OSD. Proszę postępować zgodnie z instrukcją: 1. Proszę uruchomić rejestrator. Po starcie systemu zostanie wyświetlony ekran główny. Naciśnięcie przycisku oznaczonego jako 1 zamyka okno kreatora Proszę przesunąć kursor myszy do dolnej krawędzi ekranu aby wyświetlić menu podręczne. Proszę nacisnąć przycisk oznaczony jako 2. 2 Alternatywnie aby wyświetlić menu główne użytkownik może nacisnąć panelu rejestratora. 3. Zostanie wyświetlone menu główne. Proszę nacisnąć przycisk oznaczony jako 3. 3 Wszelkie prawa zastrzeżone AAT Holding S.A. 17 na przednim

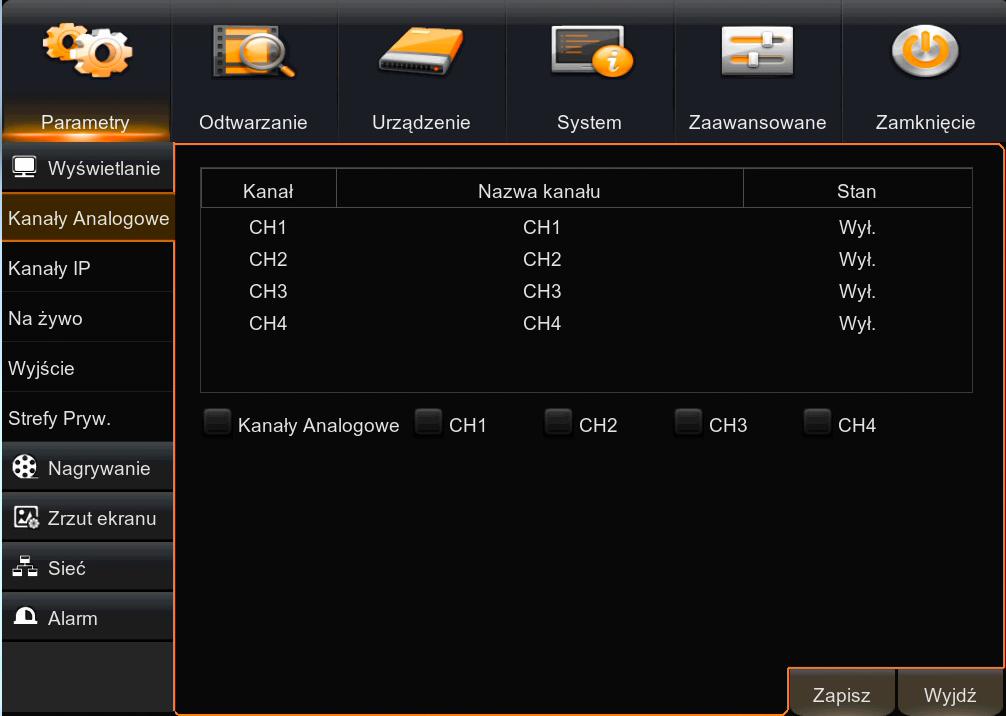

44 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 OBSŁUGA REJESTRATORA 4. Naciśnięcie przycisku 4 otwiera listę dostępnych języków. Proszę wybrać preferowany język z listy. Następnie proszę nacisnąć przycisk 5 aby zapisać i 6 aby wyjść z menu głównego Podłączanie kamer IP Rejestratory AHD umożliwiają pracę w trybie hybrydowym tj. umożliwiają podłączenie kamer AHD i IP. Wybór trybu pracy należy dokonać w menu System / Kalendarz / Tryb (opcja widoczna na obrazie powyżej). Tryb DVR umożliwia podłączenie jedynie kamer AHD i 960H. Tryb hybrydowy umożliwia połączenie zarówno kamer analogowych jak i IP. Włączenie trybu hybrydowego ogranicza prędkość nagrywania dla kamer AHD. Okno umożliwiające zarządzanie kamerami IP znajduje się w Menu Głównym\ Parametry\ wyświetlanie\ Kanały IP. Okno zostało przedstawione poniżej. Lista kanałów IP może zawierać więcej kanałów, niż jest dostępnych. W wybranych modelach liczba dostępnych kanałów IP zależy od liczby aktywnych kanałów AHD. Wtedy w menu parametry / wyświetlanie / kanały analogowe, można wyłączyć kanały AHD, co umożliwia podłączenie większej liczby kanałów IP. Wszelkie prawa zastrzeżone AAT Holding S.A. 18

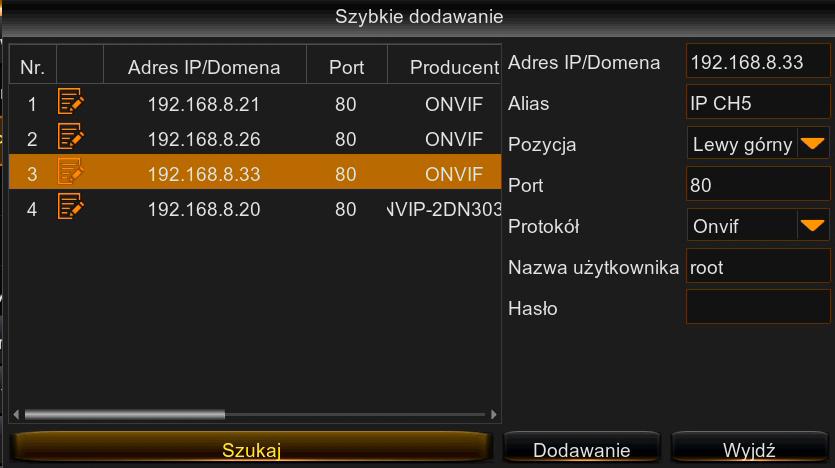

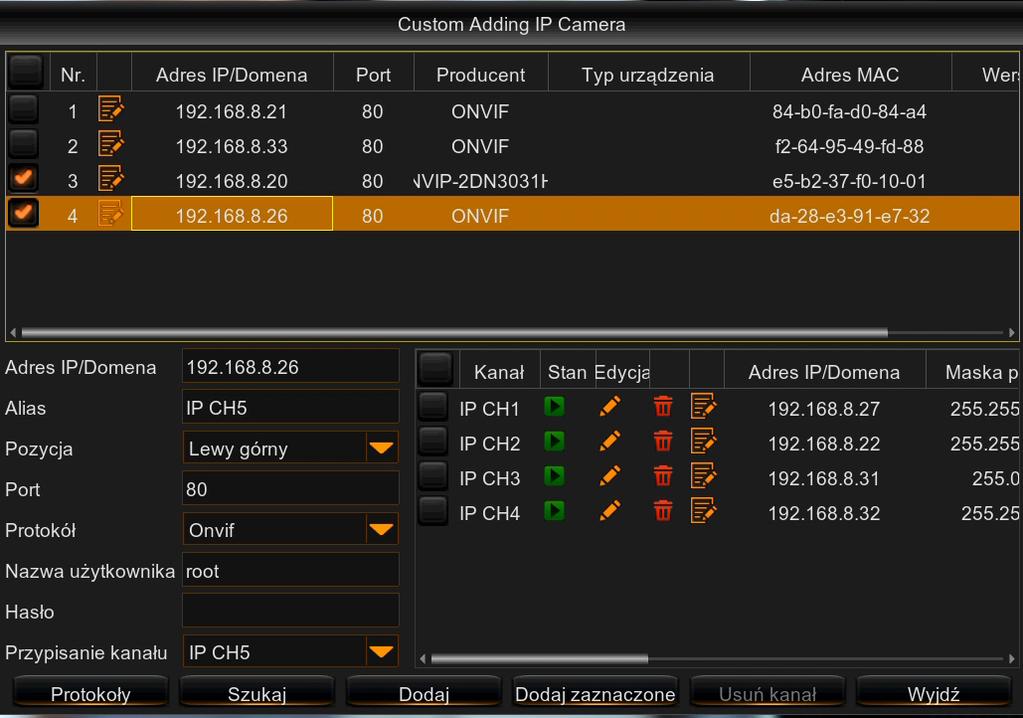

45 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 OBSŁUGA REJESTRATORA Kamery IP mogą zostać dodane na kilka sposobów. Naciśnięcie przycisku umożliwia dodanie kamery dla wskazanego kanału. Wyświetlone zostanie okno umożliwiające wyszukanie kamer obecnych w sieci. Naciśnięcie przycisku Szukaj wyświetli listę znalezionych kamer. Wybranie kamery na liście wypełni pola z prawej strony okna. Umożliwiają one ręczną edycję parametrów kamery tj. adres IP, alias (wyświetlaną nazwę), pozycje aliasu, protokół i port po którym następuje połączenie z kamerą, nazwę użytkownika i hasło. Naciśnięcie przycisku Dodawanie potwierdza wybór. - przycisk wyświetla okno umożliwiające zmianę ustawień sieciowych w kamerze IP. Uwaga! Rejestrator może wyszukać kamery będące w innej podsieci. Pomimo ich dodania, połączenie nie zostanie zrealizowane do czasu zmiany ustawień sieciowych. Dodaj wszystkie - automatycznie zapełnia listę znalezionymi w sieci kamerami IP. Naciśnięcie przycisku wyświetli okno w którym należy wprowadzić login i hasło dostępu. Dane te będą przypisane do wszystkich dodawanych kamer. Dodaj ręcznie - wyświetla okno zaawansowanego dodawania kamer, umożliwiające dodawanie i edycję wielu kamer. W górnej części okna znajduje się lista kamer odnalezionych w sieci. Lista po prawej stronie okna zawiera dodane kamery. Kamery mogą zostać dodane poprzez zaznaczenie kilku na liście i naciśnięcie przycisku Dodaj zaznaczone. Po wybraniu kamery z listy, wyświetlone zostaną parametry do edycji tj. adres IP, alias (wyświetlaną nazwę), pozycje aliasu, protokół i port po którym następuje połączenie z kamerą, nazwę użytkownika i hasło. Naciśnięcie przycisku Dodaj potwierdza wybór. Protokoły - umożliwia utworzenie własnej ścieżki dostępu do strumieni RTSP. Szukaj - odświeża listę wyszukanych kamer. Dodaj - dodaje kamerę na podstawie edytowanych parametrów. - informuje o stanie połączenia. Zielona ikona oznacza poprawne połączenie, szara -problem z połączeniem, proszę sprawdzić połączenia sieciowe, ustawienie adresów IP, masek podsieci, loginu i hasła. - umożliwia zmianę parametrów umożliwiających połączenie z kamerą. - usuwa wskazaną kamerę. - umożliwia edycję adresu sieciowego w kamerze. Usuń kanał - usuwa zaznaczony kanał lub kanały IP z listy. Wszelkie prawa zastrzeżone AAT Holding S.A. 19

46 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 MENU GŁÓWNE REJESTRATORA 4. MENU GŁÓWNE REJESTRATORA Rejestratory NHDR-AHD posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do programowania funkcji urządzenia. Menu urządzenia jest wielojęzyczne. Różnice w menu dla poszczególnych modeli wynikają z różnej liczby wejść (kanałów wideo, wejść audio, alarmowych), parametrów technicznych (prędkość nagrywania, odtwarzania, parametry drugiego strumienia). Aby otworzyć menu główne należy nacisnąć przycisk MENU/ESC na przednim panelu rejestratora, Nacisnąć przycisk MENU na pilocie IR, lub z menu podręcznego wybrać ikonę menu przedstawioną niżej. Poruszanie po menu może być realizowane za pomocą pilota IR, przedniego panelu rejestratora, lub myszy komputerowej. W górnej części menu głównego umiejscowiony są panele. Po kliknięciu w każdy w nich zostanie wyświetlone okno z ustawieniami. Dodatkowo do nawigacji służy podmenu umiejscowione z lewej strony menu głównego. Panele i podmenu opisane są w kolejnych rozdziałach instrukcji. Aby zmiana parametrów odniosła skutek, musi zostać zapisana. Naciśnij Zapisz aby zapisać zmiany. Naciśnięcie Wyjdź wychodzi z menu. Przycisk Domyślne przywraca domyślne parametry okna. Wszelkie prawa zastrzeżone AAT Holding S.A. 20

47 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 MENU GŁÓWNE REJESTRATORA 4.1. Odtwarzanie zarejestrowanego materiału Użytkownicy, którzy posiadają odpowiednie uprawnienia mogą odtwarzać zapisane strumienie wideo. Aby wybrać nagrania należy otworzyć panel Odtwarzanie. Rejestrator umożliwia wyszukiwanie nagrań na podstawie kalendarza lub zdarzeń. Umożliwia odtwarzanie także Zrzutów obrazów. Panel Odtwarzanie może zostać uruchomiony poprzez: Naciśnięcie na pilocie podczerwieni Naciśnięcie w menu podręcznym. Lub przez wybranie odpowiedniego panelu z menu głównego rejestratora Podmenu Odtwarzanie / Kalendarz Menu wyszukiwania nagrań zostało przedstawione poniżej: Aby wyszukać nagrania proszę określić: Kanał -wybrać kanał (jeden lub wszystkie), dla których będą wyszukiwane nagrania; Typ nagrań: Normalne - nagrania z harmonogramu lub wyzwolone ręcznie. Alarmy - nagrania alarmowe (wywołane detekcją lub aktywacją wejścia alarmowego). Detekcja - nagrania wywołane detekcją ruchu. Wej. Alarm - nagrania wywołane aktywacją wejścia alarmowego. Następnie należy nacisnąć Szukaj. Na kalendarzu zostaną zaznaczone dni, w których odnaleziono nagrania. Dni będą oznaczone pomarańczowym trójkątem w prawym dolnym rogu pola. W polu Odtwarzanie Kanał pomarańczowymi trójkątami wyróżnione zostaną kanały, z których rejestrator posiada nagrania dla określonego dnia. Wybór kanałów w tym polu powoduje uruchomienie ich w trybie odtwarzania. W rejestratorach hybrydowych można również odtwarzać nagrania z kamer IP. Zaznaczenie powoduje wybranie wszystkich dostępnych kanałów w ramach dostępnych zasobów. Można również określić Czas Startu i Czas Końca nagrań ( lub pozostawić domyślny czas 00:00 do 23:59). Naciśnięcie przycisku Odtwarzaj uruchamia okno odtwarzania. Wszelkie prawa zastrzeżone AAT Holding S.A. 21

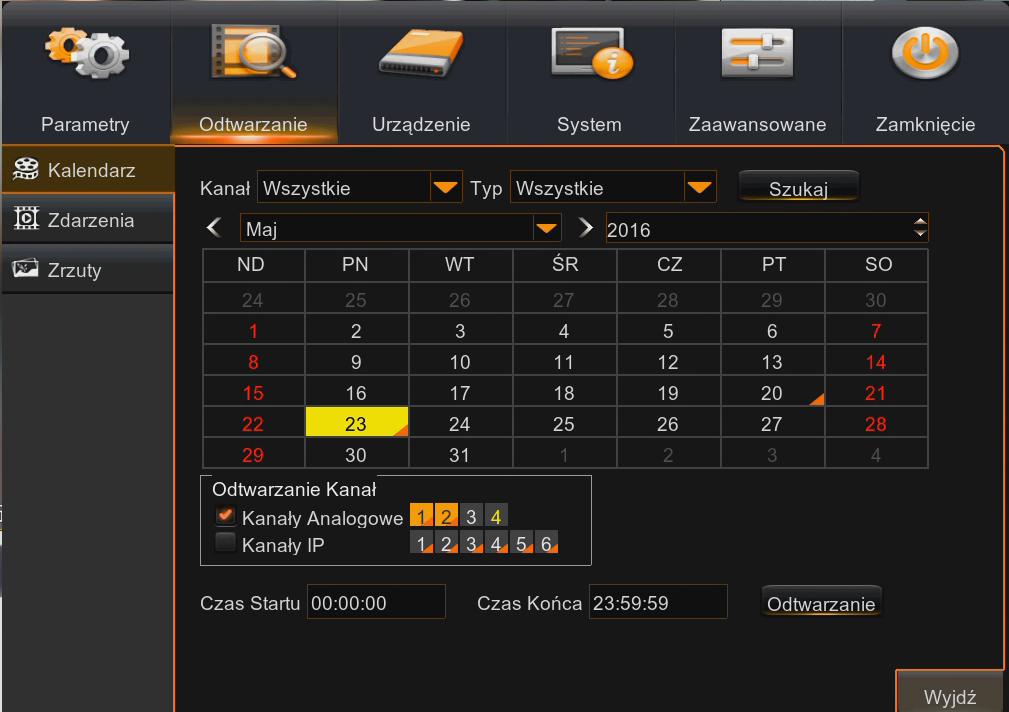

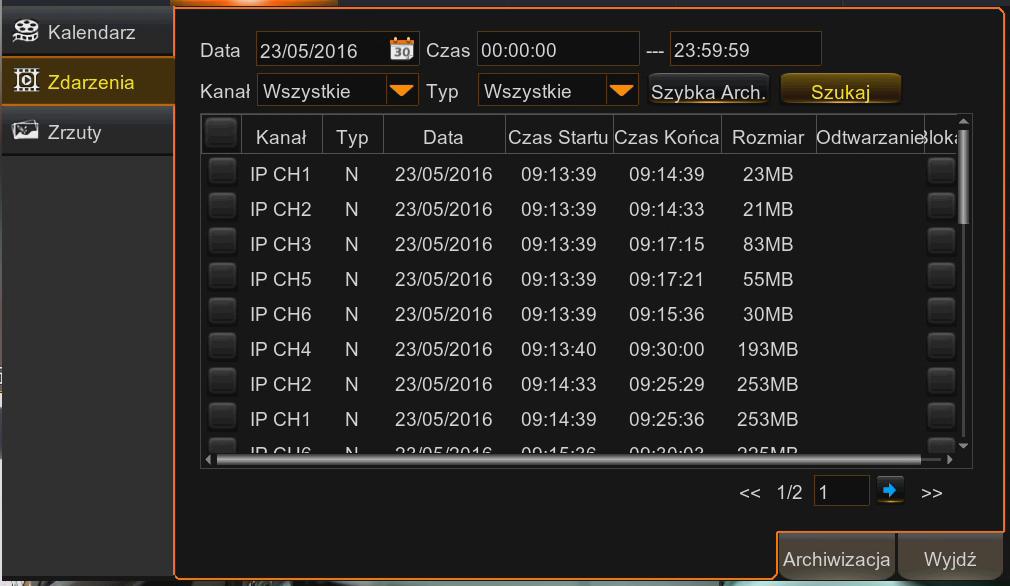

48 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 MENU GŁÓWNE REJESTRATORA Uwaga: Podczas gdy normalne nagrywanie jest aktywne, nie zostaną wyszczególnione nagrania alarmowe Podmenu Odtwarzanie / Zdarzenia To podmenu umożliwia wyszukiwanie nagrań po określonych zdarzeniach z nimi związanymi. Nagrania wybiera się z listy przedstawionej poniżej. Dla wyszukiwania nagrań proszę określić następujące pola: Data - wybór dnia z rozwijalnego kalendarza. Czas - Określenie czasu startu i końca wyszukiwania nagrań. Kanał - którego wyszukiwanie ma dotyczyć. Typ nagrań: Normalne (N): nagrania z harmonogramu lub wyzwolone ręcznie. Alarmy: nagrania alarmowe (wywołane detekcją lub aktywacją wejścia alarmowego). Detekcja (M): nagrania wywołane detekcją ruchu. Wej. Alarm (I): nagrania wywołane aktywacją wejścia alarmowego. Następnie należy nacisnąć Szukaj. Wyświetlona zostanie tabela z nagraniami spełniającymi kryteria. Wybór nagrania, a następnie kliknięcie w polu Odtwarzanie uruchomi okno wideo z nagraniem. Wartości w kolumnie Rozmiar określają rozmiar nagrania na dysku HDD. Poprzednia strona: Naciśnięcie wyświetla poprzednią stronę zdarzeń. Następna strona: Naciśnięcie wyświetla następną stronę zdarzeń. Skocz do: Proszę wprowadzić numer i nacisnąć przycisk aby przejść do pożądanej strony. Podmenu umożliwia również archiwizację nagrań. Naciśnięcie przycisku Szybka Archiw. uruchamia archiwizację wszystkich nagrań dla zdarzeń spełniających kryteria wyszukiwania (Kanał, Data, Czas, Typ). Aby archiwizować poszczególne zdarzenia z listy należy zaznaczyć pole w pierwszej kolumnie. Następnie nacisnąć przycisk Archiwizacja. Szczegółowy opis procesu archiwizowania znajduje się w rozdziale niniejszej instrukcji. Wszelkie prawa zastrzeżone AAT Holding S.A. 22

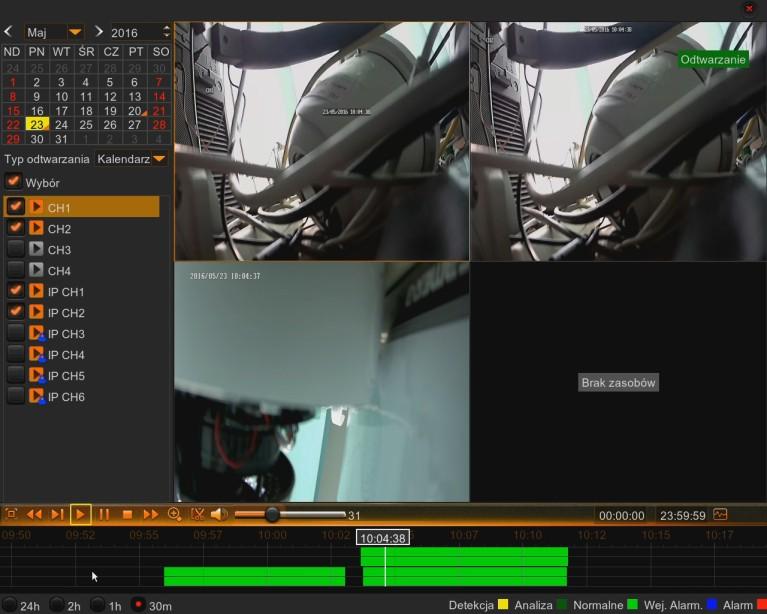

49 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 MENU GŁÓWNE REJESTRATORA Okno odtwarzania Okno odtwarzania zostało pokazane poniżej: Kalendarz Okno wideo Wybór kanałów Przyciski nawigacyjne Graf nagrań Przełączanie pomiędzy trybami wyszukiwania nagrań Czas Startu Czas Końca inteligentnej analizy ruchu Inteligentna analiza ruchu Kalendarz umożliwia wybór pożądanego dnia. Proszę wybrać kanały, z których ma być odtwarzany strumień wideo. Graf nagrań został przedstawiony dla określonego dnia i wybranych kanałów. Powyżej 4 kanałów przedstawiony jest jeden sumaryczny graf. Kolory na grafie określają typ nagrań: Zielony oznacza nagrania normalne tj. z harmonogramu lub uruchomione ręcznie. Niebieski oznacza nagrania wywołane przez aktywację wejścia alarmowego. Żółty oznacza nagrania wywołane detekcją ruchu. Czerwony oznacza nagrania gdy jednocześnie nastąpiła detekcja ruchu i aktywacja wejścia alarmowego. Ciemnozielony oznacza nagrania wskazane przez inteligentną analizę ruchu Poniżej grafu znajdują się przyciski umożliwiające wybór skali, okresu nagrań który przedstawia cały graf (24g, 2g, 1g, 30 min). Przyciski nawigacyjne umożliwiają: Wyświetlenie okna wideo w trybie pełnoekranowym. Odtwarzanie wstecz (x2 x4 x8 x16) Odtwarzanie naprzód w zwolnionym tempie (x1/2, x1/4, x1/8, x1/16) Uruchomienie odtwarzania. Pauza, ponowne naciśnięcie wyświetla następną klatkę obrazu. Zatrzymanie odtwarzania. Odtwarzanie naprzód w przyspieszonym tempie (x2, x4, x8, x16). Cyfrowe przybliżenie obrazu Tworzenie wideoklipu. Opisane w rozdziale Włączenie / wyłączenie audio. Regulacja poziomu głośności. Uruchomienie inteligentnej detekcji ruchu. (dostępne gdy tylko jeden kanał został wybrany). Czas Startu, Czas końca wyszukiwania dla inteligentnej detekcji ruchu. Naciśnięcie lewym przyciskiem myszy na grafie przełącza odtwarzanie nagrań na wskazany czas. Naciśnięcie i przytrzymanie lewego przycisku myszy umożliwia przesuwanie skali wcześniej później. Wszelkie prawa zastrzeżone AAT Holding S.A. 23

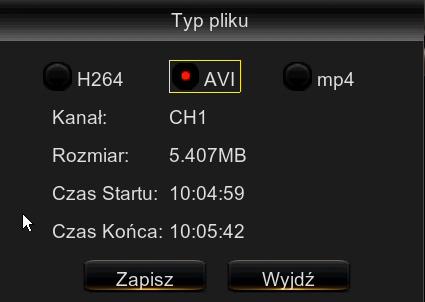

50 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 MENU GŁÓWNE REJESTRATORA Tworzenie klipu Jednym ze sposobów archiwizacji nagrań jest tworzenie klipu. Klip tworzy się w trybie odtwarzania nagrań wideo i umożliwia archiwizację tylko jednego kanału równocześnie. Naciśnięcie przycisku nawigacyjnego określa start klipu. Następnie proszę wskazać miejsce na grafie odpowiadające końcowi nagrań i ponownie nacisnąć przycisk Zostanie wyświetlone okno archiwizacji, w którym należy wybrać nośnik i ścieżkę zapisu i potwierdzić zapis naciskając OK Kopiowanie nagrań Rejestratory zapewniają wiele możliwości kopiowania nagrań wideo tworząc w ten sposób kopię zapasową danej partii nagrań. Zarejestrowane materiały mogą być kopiowane na zewnętrzne nośniki. Istnieje możliwość skopiowania nagrań na zewnętrzny dysk twardy podłączony poprzez port USB oraz popularne przenośne pamięci typu flash posiadające interfejs USB. Niezależnie od wybranej metody użytkownik zostanie poproszony o wybór formatu pliku. Plik H264 wymaga do odtworzenia aplikacji NHDR-5000 Viewer. Plik AVI może być uruchomiony w popularnych odtwarzaczach wideo. Poniżej zostało przedstawione okno wyboru formatu pliku. Dodatkowo znajduje się tam również informacja o rozmiarze nagrań (lub o początku i końcu wybranego nagrania). Proszę mieć na uwadze, iż podczas normalnego nagrywania rejestrator archiwizuje nagrania w segmentach. Maksymalny rozmiar segmentu wynosi 254MB. Skutkuje to tym, iż archiwizowany materiał również może być podzielony na segmenty. Po naciśnięciu Zapisz zostanie wyświetlone okno eksploratora. Proszę podłączyć dysk lub pamięć flash do portu USB. Nacisnąć przycisk Odśwież, wybrać urządzenie i ścieżkę zapisu. Użytkownik może również sformatować urządzenie, usunąć pliki tworzyć foldery. Odśwież Lista urządzeń Lista plików Powrót, Utwórz folder Usuń plik Wolne / Całkowite miejsce Formatowanie dysku Wybrana ścieżka Wszelkie prawa zastrzeżone AAT Holding S.A. 24

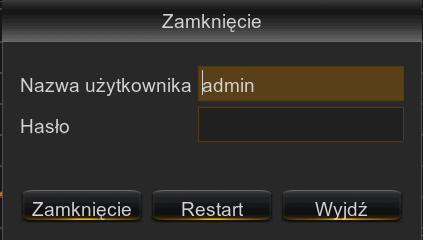

51 NHDR-3204AHD, NHDR-3208AHD Instrukcja obsługi (skrócona) 1.2 MENU GŁÓWNE REJESTRATORA Naciśnięcie OK rozpoczyna archiwizację. Zostanie wyświetlony pasek postępu. Po zakończeniu zostanie wyświetlony komunikat Zapis zakończony pomyślnie. Po procesie archiwizacji proszę nacisnąć Wyjdź, aby opuścić okno i powrócić do poprzedniego menu. Proszę mieć na uwadze, iż podczas normalnego nagrywania rejestrator archiwizuje nagrania w segmentach. Maksymalny rozmiar segmentu wynosi 254MB. Skutkuje to tym, iż archiwizowany materiał również może być podzielony na segmenty Wyłączenie rejestratora Aby wyłączyć rejestrator należy w menu głównym wybrać panel Zamknięcie. Wyświetli się okno jak niżej. W celu zamknięcia systemu (wyłączenia rejestratora) należy wprowadzić nazwę użytkownika/ hasło, i nacisnąć przycisk Zamknięcie. W celu ponownego uruchomienia urządzenia należy wprowadzić nazwę użytkownika/ hasło, nacisnąć przycisk Restart. Aby opuścić okno należy wybrać pozycję Wyjdź. Uwaga: Domyślny użytkownik to admin, a ochrona hasłem jest wyłączona (pole Hasło należy pozostawić puste) Uwaga: Wyłączanie systemu w inny sposób niż opisany powyżej jest niedozwolone i może skutkować utratą danych lub uszkodzeniem urządzenia. UWAGA! SZCZEGÓŁOWE INFORMACJE ODNOŚNIE EKSPOLATACJI URZĄDZENIA ZNADUJĄ SIĘ W PEŁNEJ WERSJI INSTRUKCJI UMIESZCZONEJ NA STRONIE Wszelkie prawa zastrzeżone AAT Holding S.A. 25

user s manual NV-002MIC

user s manual NV-002MIC user s manual NV-002MIC NV-002MIC - user's manual, ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following

Bardziej szczegółowo

Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. 0,2-1Mbit yes yes yes n/d

Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. 0,2-1Mbit yes yes yes n/d NOVUS IP CAMERAS CLASSIC CAMERAS Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. Resolution Bitrate FPS GOP Resolution Bitrate FPS GOP Audio Motion detection NVIP 5000

Bardziej szczegółowo

BLACKLIGHT SPOT 400W F

BLACKLIGHT SPOT 400W F BLACKLIGHT SPOT 400W F2000339 USER MANUAL / INSTRUKCJA OBSŁUGI BLACKLIGHT SPOT 400W F2000339 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. 0,2-1Mbit yes yes yes n/d

Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. 0,2-1Mbit yes yes yes n/d NOVUS IP CAMERAS CLASSIC CAMERAS Compatible cameras for NVR-5000 series Main Stream Sub stream Support Firmware ver. Resolution Bitrate FPS GOP Resolution Bitrate FPS GOP Audio Motion detection NVIP 5000

Bardziej szczegółowo

Camspot 4.4 Camspot 4.5

Camspot 4.4 Camspot 4.5 User manual (addition) Dodatek do instrukcji obsługi Camspot 4.4 Camspot 4.5 1. WiFi configuration 2. Configuration of sending pictures to e-mail/ftp after motion detection 1. Konfiguracja WiFi 2. Konfiguracja

Bardziej szczegółowo

user s manual NV-RCUTC-35HD

user s manual NV-RCUTC-35HD user s manual NV-RCUTC-35HD NV-RCUTC-35HD - ver. 1.0 - User s manual INFORMATION / SAFETY REQUIREMENTS WEEE Directive 2002/96/EC Information on Disposal for Users of Waste Electrical and Electronic Equipment

Bardziej szczegółowo

LED WASHER 30x3W WHITE IP65 F

LED WASHER 30x3W WHITE IP65 F USER MANUAL / INSTRUKCJA OBSŁUGI LED WASHER 30x3W WHITE IP65 F7200171 LED WASHER 30x3W WHITE IP65 F7200171 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1

Bardziej szczegółowo

User s manual. RXCamLink

User s manual. RXCamLink User s manual RXCamLink RXCamLink User's manual ver. 1.0 FOREWORD INFORMATION 1. RXCamLink - foreword information RXCamLink is mobile application available for Android and IOS. It can be downloaded from

Bardziej szczegółowo

LED MAGIC BALL MP3 F

LED MAGIC BALL MP3 F USER MANUAL / INSTRUKCJA OBSŁUGI LED MAGIC BALL MP3 F7000623 LED MAGIC BALL MP3 F7000623 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

NVB-5000JB NVB-5010JB

NVB-5000JB NVB-5010JB user s manual NVB-5000JB NVB-5010JB NVB-5000JB, NVB-5010JB - user s manual, ver 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE

Bardziej szczegółowo

Bracket mounting manual NVB-5100VB

Bracket mounting manual NVB-5100VB Bracket mounting manual NVB-5100VB NVB-5100VB - user manual ver. 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH

Bardziej szczegółowo

user s manual Applications client for mobile devices NVR-5000 series NVR s

user s manual Applications client for mobile devices NVR-5000 series NVR s user s manual Applications client for mobile devices NVR-5000 series NVR s Applications client for mobile devices for 5000 series NVR s - user manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS ATTENTION!

Bardziej szczegółowo

user s manual instrukcja obsługi NVB-SD6PA

user s manual instrukcja obsługi NVB-SD6PA user s manual instrukcja obsługi NVB-SD6PA NVB-SD6PA manual ver. 1.0 SAFETY PRECAUTIO S OTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH

Bardziej szczegółowo

instrukcja obsługi NVRS-004DD NVRS-016DD

instrukcja obsługi NVRS-004DD NVRS-016DD instrukcja obsługi NVRS-004DD NVRS-016DD INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających

Bardziej szczegółowo

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian 1 / 12 Content list / Spis Treści 1. Hardware and software requirements, preparing device to upgrade Wymagania sprzętowe i programowe, przygotowanie urządzenia do aktualizacji 2. Installing drivers needed

Bardziej szczegółowo

User s manual NHDR-5104AHD NHDR-5108AHD NHDR-5116AHD

User s manual NHDR-5104AHD NHDR-5108AHD NHDR-5116AHD User s manual (short) NHDR-5104AHD NHDR-5108AHD NHDR-5116AHD NHDR-5104AHD, NHDR-5108AHD, NHDR-5116AHD User's manual (short) ver. 1.2 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD

Bardziej szczegółowo

User s manual NHDR-5104AHD NHDR-5108AHD NHDR-5116AHD

User s manual NHDR-5104AHD NHDR-5108AHD NHDR-5116AHD User s manual (short) NHDR-5104AHD NHDR-5108AHD NHDR-5116AHD NHDR-5104AHD, NHDR-5108AHD, NHDR-5116AHD User's manual (short) ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD

Bardziej szczegółowo

Instrukcja obsługi. Zasilacz PoE NV-100PS Zasilacz PoE NV-1000PS/P+

Instrukcja obsługi. Zasilacz PoE NV-100PS Zasilacz PoE NV-1000PS/P+ Instrukcja obsługi Zasilacz PoE NV-100PS Zasilacz PoE NV-1000PS/P+ NV-100PS, NV-1000PS/P+ instrukcja obsługi wer. 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty

Bardziej szczegółowo

User s manual NHDR-3104AHD-II NHDR-3108AHD-II NHDR-3116AHD-II

User s manual NHDR-3104AHD-II NHDR-3108AHD-II NHDR-3116AHD-II User s manual (short) NHDR-3104AHD-II NHDR-3108AHD-II NHDR-3116AHD-II NHDR-3104AHD-II, NHDR-3108AHD-II, NHDR-3116AHD-II User's manual (short) ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC)

Bardziej szczegółowo

User s manual. NHDR-52xxAHD NHDR-50xxAHD-II

User s manual. NHDR-52xxAHD NHDR-50xxAHD-II User s manual NHDR-52xxAHD NHDR-50xxAHD-II NHDR-xxxxAHD, NHDR-xxxxAHD-II User's manual ver. 1.2 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking

Bardziej szczegółowo

WYŁĄCZNIK CZASOWY OUTDOOR TIMER

WYŁĄCZNIK CZASOWY OUTDOOR TIMER 003-582 PL WYŁĄCZNIK CZASOWY Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji) Ważny! Przed użyciem uważnie przeczytaj instrukcję obsługi! Zachowaj ją na przyszłość. EN OUTDOOR TIMER Operating instructions

Bardziej szczegółowo

user s manual Applications client for mobile devices NVR-3000 series NVR s

user s manual Applications client for mobile devices NVR-3000 series NVR s user s manual Applications client for mobile devices NVR-3000 series NVR s Applications client for mobile devices for 3000 series NVR s - user manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS ATTENTION!

Bardziej szczegółowo

bracket mounting manual instrukcja instalacji uchwytu NVB-BEH24DB

bracket mounting manual instrukcja instalacji uchwytu NVB-BEH24DB bracket mounting manual instrukcja instalacji uchwytu NVB-BEH24DB NVB-BEH24DB wall bracket mounting manual ver. 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION

Bardziej szczegółowo

LED WALL WASHER 36x3W RGBW 3SC IP65 F

LED WALL WASHER 36x3W RGBW 3SC IP65 F USER MANUAL / INSTRUKCJA OBSŁUGI LED WALL WASHER 36x3W RGBW 3SC IP65 F7200168 LED WALL WASHER 36x3W RGBW 3SC IP65 F7200168 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information...

Bardziej szczegółowo

LED PAR 56 7x10 4in1 RGBW F

LED PAR 56 7x10 4in1 RGBW F USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 56 7x10 4in1 RGBW F7100311 LED PAR 56 7x10W 4in1 RGBW F7100311 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

User s manual NHDR-3104AHD NHDR-3108AHD NHDR-3116AHD

User s manual NHDR-3104AHD NHDR-3108AHD NHDR-3116AHD User s manual (short) NHDR-3104AHD NHDR-3108AHD NHDR-3116AHD NHDR-3104AHD, NHDR-3108AHD, NHDR-3116AHD User's manual (short) ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD

Bardziej szczegółowo

User s manual. RXCamView

User s manual. RXCamView User s manual RXCamView RXCamView User s manual ver. 1.0 FOREWORD INFORMATION 1. RXCamView - foreword information RXCamView is mobile application available for Android and IOS. It allows for maintaining

Bardziej szczegółowo

User s manual NHDR-5204AHD NHDR-5208AHD

User s manual NHDR-5204AHD NHDR-5208AHD User s manual (short) NHDR-5204AHD NHDR-5208AHD NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives

Bardziej szczegółowo

User s manual NHDR-5004AHD-II NHDR-5008AHD-II NHDR-5016AHD-II

User s manual NHDR-5004AHD-II NHDR-5008AHD-II NHDR-5016AHD-II User s manual (short) NHDR-5004AHD-II NHDR-5008AHD-II NHDR-5016AHD-II NHDR-5004AHD-II, NHDR-5008AHD-II, NHDR-5016AHD-II User's manual (short) ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC)

Bardziej szczegółowo

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian

USB firmware changing guide. Zmiana oprogramowania za przy użyciu połączenia USB. Changelog / Lista Zmian 1 / 9 Content list / Spis Treści 1. Hardware and software requirements, preparing device to upgrade Wymagania sprzętowe i programowe, przygotowanie urządzenia do aktualizacji 2. Installing drivers and

Bardziej szczegółowo

Bracket mounting manual NVB-2040VB

Bracket mounting manual NVB-2040VB Bracket mounting manual NVB-2040VB NVB-2040VB wall bracket mounting manual ver. 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE

Bardziej szczegółowo

Instrukcja obsługi. Rejestrator cyfrowy HD-SDI FLEX-4112HD-SDI

Instrukcja obsługi. Rejestrator cyfrowy HD-SDI FLEX-4112HD-SDI Instrukcja obsługi Rejestrator cyfrowy HD-SDI FLEX-4112HD-SDI UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane techniczne mogą różnić się w zależności

Bardziej szczegółowo

user s manual instrukcja obsługi NVB-SD6CB

user s manual instrukcja obsługi NVB-SD6CB user s manual instrukcja obsługi NVB-SD6CB NVB-SD6CB manual ver. 1.0 SAFETY PRECAUTIO S OTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH

Bardziej szczegółowo

Hippo Boombox MM209N CD. Instrukcja obsługi User s Manual

Hippo Boombox MM209N CD. Instrukcja obsługi User s Manual Hippo Boombox Instrukcja obsługi User s Manual OPIS PRZYCISKÓW: PL ON-OFF/MODE: 1. Włącz on/off: Naciśnij przycisk, aby włączyć urządzenie. Przytrzymaj dłużej, aby wyłączyć. 2. MODE: Wybierz źródło sygnału:

Bardziej szczegółowo

user s manual instrukcja obsługi NVB-SD6CA

user s manual instrukcja obsługi NVB-SD6CA user s manual instrukcja obsługi NVB-SD6CA NVB-SD6CA manual ver. 1.0 SAFETY PRECAUTIO S OTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE YOURSELF WITH

Bardziej szczegółowo

LED PAR 64 18x10W 4in1 CLASSIC F

LED PAR 64 18x10W 4in1 CLASSIC F LED PAR 64 18x10W 4in1 CLASSIC F7100309 USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 64 18x10W 4in1 CLASSIC F7100309 Table of Contents 1 Introduction... 2 2 Safety information... 2 3 Product information...

Bardziej szczegółowo

User s manual NVS-021PS

User s manual NVS-021PS User s manual NVS-021PS NVS-021PS user's manual, ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply

Bardziej szczegółowo

LED PAR 18x10W RGBW 4in1 IP65 F

LED PAR 18x10W RGBW 4in1 IP65 F LED PAR 18x10W RGBW 4in1 IP65 F7100310 USER MANUAL / INSTRUKCJA OBSŁUGI LED PAR 18x10W RGBW 4in1 IP65 F7100310 Table of contents 1 Introduction... 2 2 Safety information... 2 2.1 Specification... 2 3 Installation...

Bardziej szczegółowo

User s manual NHDR-4M5308AHD

User s manual NHDR-4M5308AHD User s manual (short) NHDR-4M5308AHD NHDR-4M5308AHD User's manual (short) ver. 1.0 IMPORTANT INFORMACJE SAFEGUARDS AND WARNINGS EMC (2014/30/EC) and LVD (2014/35/EC) Directives CE Marking Our products

Bardziej szczegółowo

LED WASHER RGB IP34 F

LED WASHER RGB IP34 F USER MANUAL / INSTRUKCJA OBSŁUGI LED WASHER RGB IP34 F7200182 LED WASHER RGB IP34 F7200182 Table of contents 1 Introduction... 2 2 Safety information... 2 3 Product information... 2 3.1 Specification...

Bardziej szczegółowo

Bracket mounting manual NVB-5000WB

Bracket mounting manual NVB-5000WB Bracket mounting manual NVB-5000WB NVB-5000WB wall bracket mounting manual ver. 1.0 SAFETY PRECAUTIONS NOTE: KNOWLEDGE OF THIS MANUAL PRIOR TO DEVICE MOUNTING AND OPERATION IS ADVISED. PLEASE FAMILIARIZE

Bardziej szczegółowo

Instrukcja obsługi. Rejestrator cyfrowy IP FLEX-22IP FLEX-88IP FLEX-169IP FLEX-2016IP FLEX-3625IP

Instrukcja obsługi. Rejestrator cyfrowy IP FLEX-22IP FLEX-88IP FLEX-169IP FLEX-2016IP FLEX-3625IP Instrukcja obsługi Rejestrator cyfrowy IP FLEX-22IP FLEX-88IP FLEX-169IP FLEX-2016IP FLEX-3625IP UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane

Bardziej szczegółowo

User s manual NV-01SFP

User s manual NV-01SFP User s manual NV-01SFP NV-01SFP User s manual ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives

Bardziej szczegółowo

User s manual. PoE Injector NV-1001PS/P+
