OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

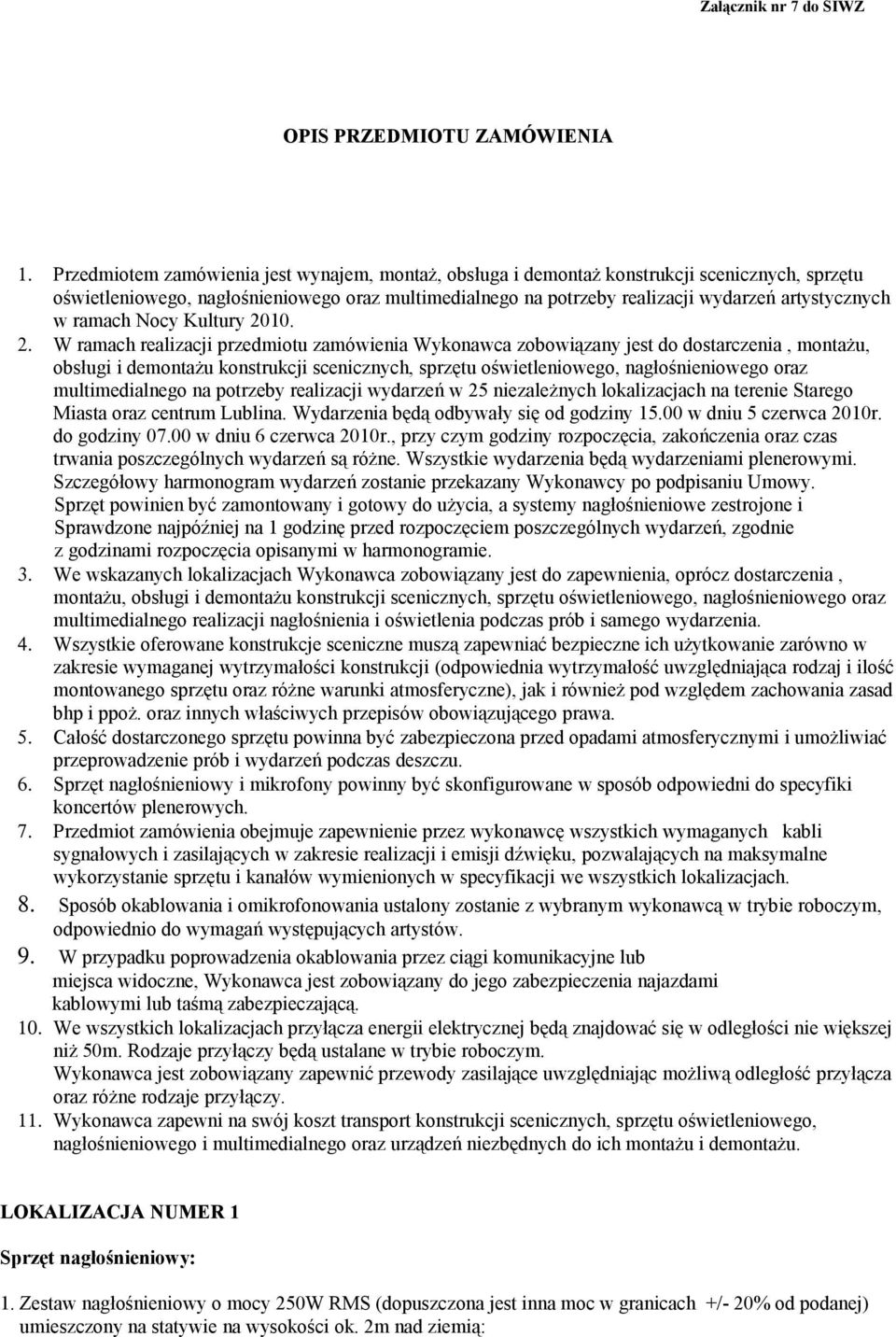

1 Załącznik nr 7 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA 1. Przedmiotem zamówienia jest wynajem, montaż, obsługa i demontaż konstrukcji scenicznych, sprzętu oświetleniowego, nagłośnieniowego oraz multimedialnego na potrzeby realizacji wydarzeń artystycznych w ramach Nocy Kultury W ramach realizacji przedmiotu zamówienia Wykonawca zobowiązany jest do dostarczenia, montażu, obsługi i demontażu konstrukcji scenicznych, sprzętu oświetleniowego, nagłośnieniowego oraz multimedialnego na potrzeby realizacji wydarzeń w 25 niezależnych lokalizacjach na terenie Starego Miasta oraz centrum Lublina. Wydarzenia będą odbywały się od godziny w dniu 5 czerwca 2010r. do godziny w dniu 6 czerwca 2010r., przy czym godziny rozpoczęcia, zakończenia oraz czas trwania poszczególnych wydarzeń są różne. Wszystkie wydarzenia będą wydarzeniami plenerowymi. Szczegółowy harmonogram wydarzeń zostanie przekazany Wykonawcy po podpisaniu Umowy. Sprzęt powinien być zamontowany i gotowy do użycia, a systemy nagłośnieniowe zestrojone i Sprawdzone najpóźniej na 1 godzinę przed rozpoczęciem poszczególnych wydarzeń, zgodnie z godzinami rozpoczęcia opisanymi w harmonogramie. 3. We wskazanych lokalizacjach Wykonawca zobowiązany jest do zapewnienia, oprócz dostarczenia, montażu, obsługi i demontażu konstrukcji scenicznych, sprzętu oświetleniowego, nagłośnieniowego oraz multimedialnego realizacji nagłośnienia i oświetlenia podczas prób i samego wydarzenia. 4. Wszystkie oferowane konstrukcje sceniczne muszą zapewniać bezpieczne ich użytkowanie zarówno w zakresie wymaganej wytrzymałości konstrukcji (odpowiednia wytrzymałość uwzględniająca rodzaj i ilość montowanego sprzętu oraz różne warunki atmosferyczne), jak i również pod względem zachowania zasad bhp i ppoż. oraz innych właściwych przepisów obowiązującego prawa. 5. Całość dostarczonego sprzętu powinna być zabezpieczona przed opadami atmosferycznymi i umożliwiać przeprowadzenie prób i wydarzeń podczas deszczu. 6. Sprzęt nagłośnieniowy i mikrofony powinny być skonfigurowane w sposób odpowiedni do specyfiki koncertów plenerowych. 7. Przedmiot zamówienia obejmuje zapewnienie przez wykonawcę wszystkich wymaganych kabli sygnałowych i zasilających w zakresie realizacji i emisji dźwięku, pozwalających na maksymalne wykorzystanie sprzętu i kanałów wymienionych w specyfikacji we wszystkich lokalizacjach. 8. Sposób okablowania i omikrofonowania ustalony zostanie z wybranym wykonawcą w trybie roboczym, odpowiednio do wymagań występujących artystów. 9. W przypadku poprowadzenia okablowania przez ciągi komunikacyjne lub miejsca widoczne, Wykonawca jest zobowiązany do jego zabezpieczenia najazdami kablowymi lub taśmą zabezpieczającą. 10. We wszystkich lokalizacjach przyłącza energii elektrycznej będą znajdować się w odległości nie większej niż 50m. Rodzaje przyłączy będą ustalane w trybie roboczym. Wykonawca jest zobowiązany zapewnić przewody zasilające uwzględniając możliwą odległość przyłącza oraz różne rodzaje przyłączy. 11. Wykonawca zapewni na swój koszt transport konstrukcji scenicznych, sprzętu oświetleniowego, nagłośnieniowego i multimedialnego oraz urządzeń niezbędnych do ich montażu i demontażu. LOKALIZACJA NUMER 1 1. Zestaw nagłośnieniowy o mocy 250W RMS (dopuszczona jest inna moc w granicach +/- 20% od podanej) umieszczony na statywie na wysokości ok. 2m nad ziemią:

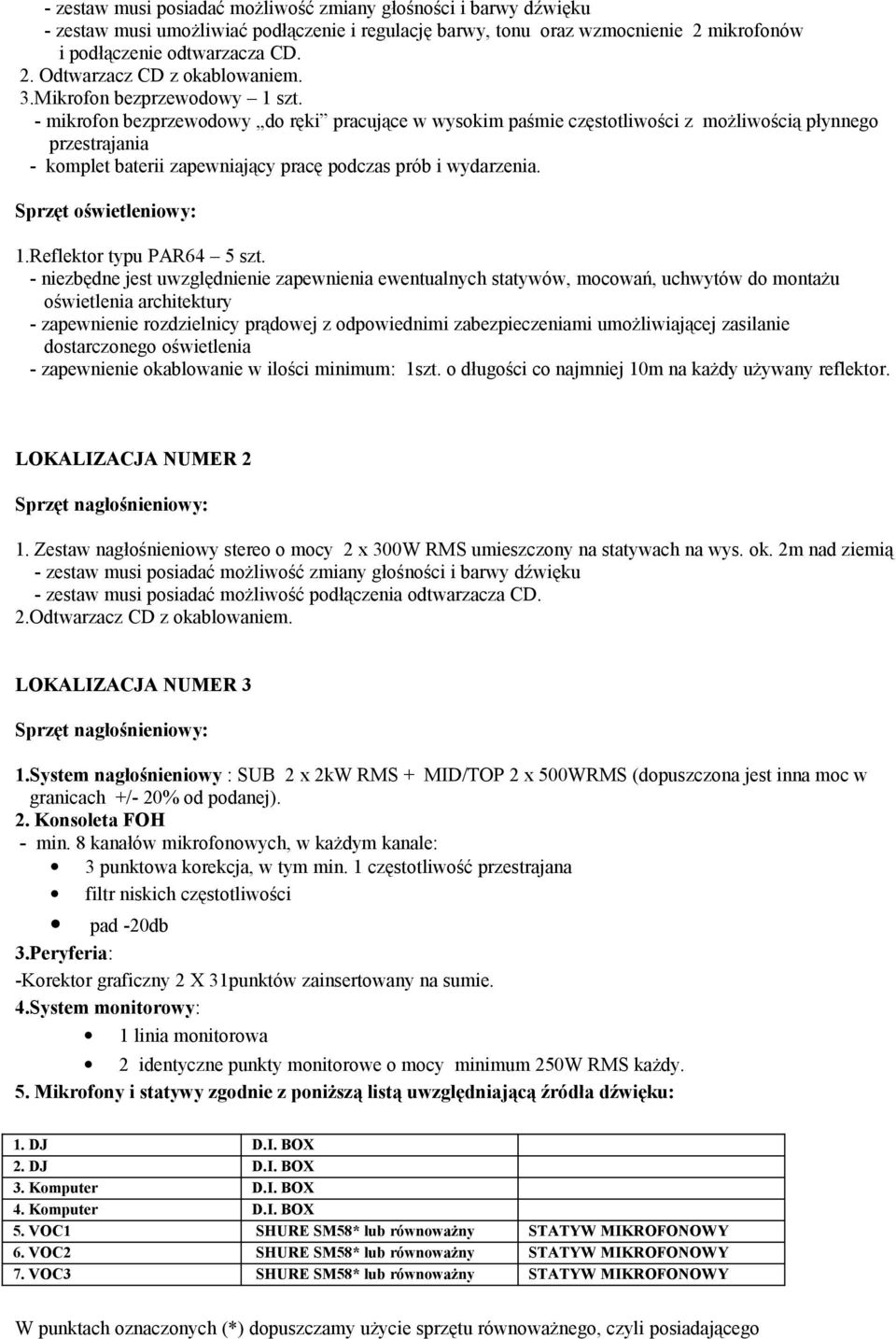

2 - zestaw musi posiadać możliwość zmiany głośności i barwy dźwięku - zestaw musi umożliwiać podłączenie i regulację barwy, tonu oraz wzmocnienie 2 mikrofonów i podłączenie odtwarzacza CD. 2. Odtwarzacz CD z okablowaniem. 3.Mikrofon bezprzewodowy 1 szt. - mikrofon bezprzewodowy do ręki pracujące w wysokim paśmie częstotliwości z możliwością płynnego przestrajania - komplet baterii zapewniający pracę podczas prób i wydarzenia. 1.Reflektor typu PAR64 5 szt. - niezbędne jest uwzględnienie zapewnienia ewentualnych statywów, mocowań, uchwytów do montażu oświetlenia architektury - zapewnienie rozdzielnicy prądowej z odpowiednimi zabezpieczeniami umożliwiającej zasilanie dostarczonego oświetlenia - zapewnienie okablowanie w ilości minimum: 1szt. o długości co najmniej 10m na każdy używany reflektor. LOKALIZACJA NUMER 2 1. Zestaw nagłośnieniowy stereo o mocy 2 x 300W RMS umieszczony na statywach na wys. ok. 2m nad ziemią - zestaw musi posiadać możliwość zmiany głośności i barwy dźwięku - zestaw musi posiadać możliwość podłączenia odtwarzacza CD. 2.Odtwarzacz CD z okablowaniem. LOKALIZACJA NUMER 3 1.System nagłośnieniowy : SUB 2 x 2kW RMS + MID/TOP 2 x 500WRMS (dopuszczona jest inna moc w granicach +/- 20% od podanej). 2. Konsoleta FOH - min. 8 kanałów mikrofonowych, w każdym kanale: 3 punktowa korekcja, w tym min. 1 częstotliwość przestrajana filtr niskich częstotliwości pad -20db 3.Peryferia: -Korektor graficzny 2 X 31punktów zainsertowany na sumie. 4.System monitorowy: 1 linia monitorowa 2 identyczne punkty monitorowe o mocy minimum 250W RMS każdy. 5. Mikrofony i statywy zgodnie z poniższą listą uwzględniającą źródła dźwięku: 1. DJ D.I. BOX 2. DJ D.I. BOX 3. Komputer D.I. BOX 4. Komputer D.I. BOX 5. VOC1 SHURE SM58* lub równoważny 6. VOC2 SHURE SM58* lub równoważny 7. VOC3 SHURE SM58* lub równoważny W punktach oznaczonych (*) dopuszczamy użycie sprzętu równoważnego, czyli posiadającego

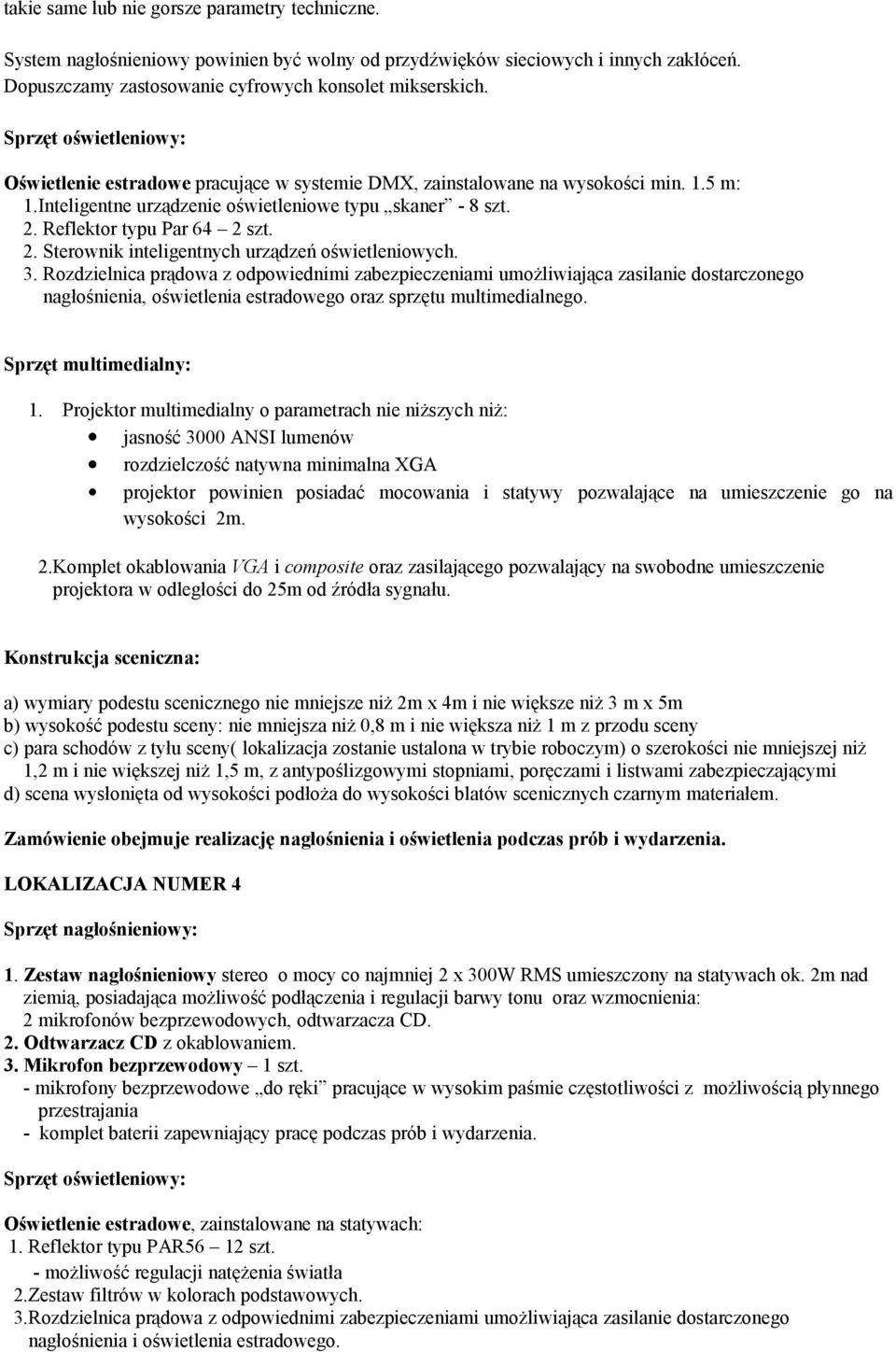

3 takie same lub nie gorsze parametry techniczne. System nagłośnieniowy powinien być wolny od przydźwięków sieciowych i innych zakłóceń. Dopuszczamy zastosowanie cyfrowych konsolet mikserskich. Oświetlenie estradowe pracujące w systemie DMX, zainstalowane na wysokości min. 1.5 m: 1.Inteligentne urządzenie oświetleniowe typu skaner - 8 szt. 2. Reflektor typu Par 64 2 szt. 2. Sterownik inteligentnych urządzeń oświetleniowych. 3. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia, oświetlenia estradowego oraz sprzętu multimedialnego. Sprzęt multimedialny: 1. Projektor multimedialny o parametrach nie niższych niż: jasność 3000 ANSI lumenów rozdzielczość natywna minimalna XGA projektor powinien posiadać mocowania i statywy pozwalające na umieszczenie go na wysokości 2m. 2.Komplet okablowania VGA i composite oraz zasilającego pozwalający na swobodne umieszczenie projektora w odległości do 25m od źródła sygnału. a) wymiary podestu scenicznego nie mniejsze niż 2m x 4m i nie większe niż 3 m x 5m b) wysokość podestu sceny: nie mniejsza niż 0,8 m i nie większa niż 1 m z przodu sceny 1,2 m i nie większej niż 1,5 m, z antypoślizgowymi stopniami, poręczami i listwami zabezpieczającymi d) scena wysłonięta od wysokości podłoża do wysokości blatów scenicznych czarnym materiałem. Zamówienie obejmuje realizację nagłośnienia i oświetlenia podczas prób i wydarzenia. LOKALIZACJA NUMER 4 1. Zestaw nagłośnieniowy stereo o mocy co najmniej 2 x 300W RMS umieszczony na statywach ok. 2m nad ziemią, posiadająca możliwość podłączenia i regulacji barwy tonu oraz wzmocnienia: 2 mikrofonów bezprzewodowych, odtwarzacza CD. 2. Odtwarzacz CD z okablowaniem. 3. Mikrofon bezprzewodowy 1 szt. - mikrofony bezprzewodowe do ręki pracujące w wysokim paśmie częstotliwości z możliwością płynnego przestrajania - komplet baterii zapewniający pracę podczas prób i wydarzenia. Oświetlenie estradowe, zainstalowane na statywach: 1. Reflektor typu PAR56 12 szt. - możliwość regulacji natężenia światła 2.Zestaw filtrów w kolorach podstawowych. 3.Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia i oświetlenia estradowego.

4 LOKALIZACJA NUMER 5 1.System nagłośnieniowy stereo o mocy nie mniejszej niż 2 x 600W RMS umieszczony na wysokości min. 1,5m nad ziemią. 2. Konsoleta FOH: - min. 12 kanały mikrofonowe, w każdym kanale: 3 punktowa korekcja, w tym min. 1 częstotliwość przestrajana filtr niskich częstotliwości, pad -20db 3 AUX 3.Peryferia: Procesory efektów 1 szt. Kompresor 3 szt. Korektor graficzny 2 X 31punktów zainsertowany na sumie. 4.Odtwarzacz CD 5.System monitorowy: 2 linie monitorowe zainsertowane 31-punktowymi korektorami graficznymi 4 identyczne punkty monitorowe typu `wedge` o mocy minimalnej 200W RMS każdy. 6. Multicore o długości nie mniejszej niż 30m 7. Mikrofony i statywy zgodnie z poniższą listą uwzględniającą źródła dźwięku: 1. STOPA AKG D-112* lub równoważny 2. WERBEL SHURE SM57* lub równoważny 3. OVERHEAD L AKG C-1000* lub równoważny 4. OVERHEAD R AKG C-1000* lub równoważny 5. GITARA BASOWA lub KONTRABAS SHURE SM57*+ D.I. BOX lub równoważny 6. KEY1 L D.I. BOX lub równoważny 7. KEY1 R D.I. BOX lub równoważny 8. GITARA ACC 1 SHURE SM57* lub równoważny + D.I. BOX 9. GITARA ACC 2 SHURE SM57* lub równoważny + D.I. BOX 10. VOC1/SAKSOFON/ zapasowy SHURE SM58* lub równoważny + SHURE SM57* lub równoważny +D.I. BOX 11. VOC2/TRĄBKA/ zapasowy SHURE SM58* lub równoważny + SHURE SM57* lub równoważny +D.I. BOX 12. VOC3 SHURE SM58* lub równoważny W punktach oznaczonych ( *) dopuszczamy użycie sprzętu równoważnego, czyli posiadającego takie same lub nie gorsze parametry techniczne. System nagłośnieniowy powinien być wolny od przydźwięków sieciowych i innych zakłóceń. Dopuszczamy zastosowanie cyfrowych pulpitów mikserskich. Oświetlenie estradowe pracujące w systemie DMX, zainstalowane na statywach: 1. Reflektor PAR64 LED 16 szt. 2. Konsoleta DMX

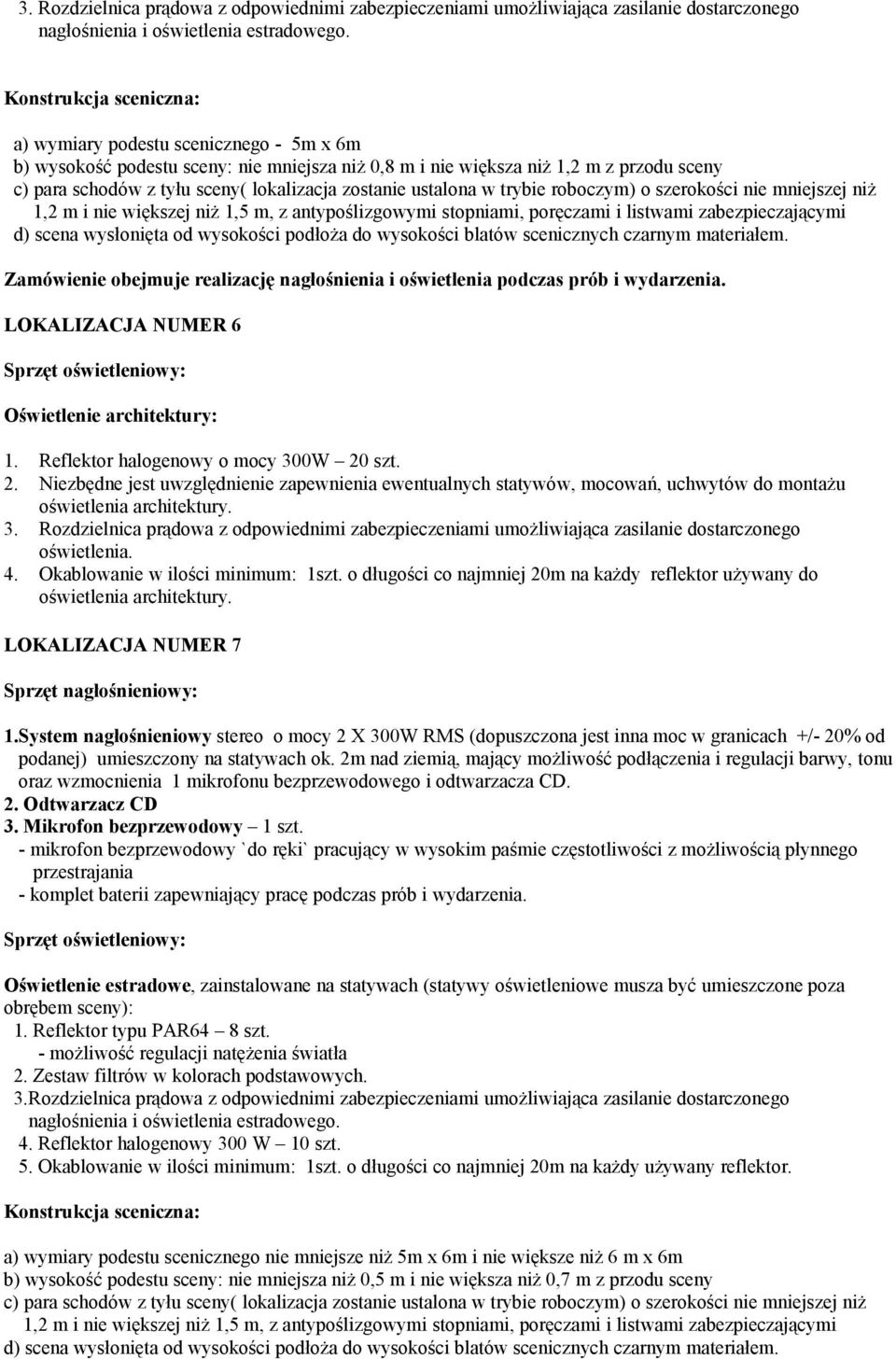

5 3. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia i oświetlenia estradowego. a) wymiary podestu scenicznego - 5m x 6m b) wysokość podestu sceny: nie mniejsza niż 0,8 m i nie większa niż 1,2 m z przodu sceny 1,2 m i nie większej niż 1,5 m, z antypoślizgowymi stopniami, poręczami i listwami zabezpieczającymi d) scena wysłonięta od wysokości podłoża do wysokości blatów scenicznych czarnym materiałem. Zamówienie obejmuje realizację nagłośnienia i oświetlenia podczas prób i wydarzenia. LOKALIZACJA NUMER 6 Oświetlenie architektury: 1. Reflektor halogenowy o mocy 300W 20 szt. 2. Niezbędne jest uwzględnienie zapewnienia ewentualnych statywów, mocowań, uchwytów do montażu oświetlenia architektury. 3. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego oświetlenia. 4. Okablowanie w ilości minimum: 1szt. o długości co najmniej 20m na każdy reflektor używany do oświetlenia architektury. LOKALIZACJA NUMER 7 1.System nagłośnieniowy stereo o mocy 2 X 300W RMS (dopuszczona jest inna moc w granicach +/- 20% od podanej) umieszczony na statywach ok. 2m nad ziemią, mający możliwość podłączenia i regulacji barwy, tonu oraz wzmocnienia 1 mikrofonu bezprzewodowego i odtwarzacza CD. 2. Odtwarzacz CD 3. Mikrofon bezprzewodowy 1 szt. - mikrofon bezprzewodowy `do ręki` pracujący w wysokim paśmie częstotliwości z możliwością płynnego przestrajania - komplet baterii zapewniający pracę podczas prób i wydarzenia. Oświetlenie estradowe, zainstalowane na statywach (statywy oświetleniowe musza być umieszczone poza obrębem sceny): 1. Reflektor typu PAR64 8 szt. - możliwość regulacji natężenia światła 2. Zestaw filtrów w kolorach podstawowych. 3.Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia i oświetlenia estradowego. 4. Reflektor halogenowy 300 W 10 szt. 5. Okablowanie w ilości minimum: 1szt. o długości co najmniej 20m na każdy używany reflektor. a) wymiary podestu scenicznego nie mniejsze niż 5m x 6m i nie większe niż 6 m x 6m b) wysokość podestu sceny: nie mniejsza niż 0,5 m i nie większa niż 0,7 m z przodu sceny 1,2 m i nie większej niż 1,5 m, z antypoślizgowymi stopniami, poręczami i listwami zabezpieczającymi d) scena wysłonięta od wysokości podłoża do wysokości blatów scenicznych czarnym materiałem.

6 LOKALIZACJA NUMER 8 Oświetlenie architektury : 1. Reflektor halogenowy 300 W 10 szt. - niezbędne jest uwzględnienie zapewnienia ewentualnych statywów, mocowań, uchwytów do montażu oświetlenia architektury. 2.Okablowanie w ilości minimum: 1szt. o długości co najmniej 20m na każdy reflektor używany do oświetlenia architektury. LOKALIZACJA NUMER 9 1.System nagłośnieniowy stereo o mocy nie mniejszej niż 2 x 600W RMS umieszczony na wysokości min 1,5m nad ziemią. 2.Konsoleta FOH - min. 12 kanałów mikrofonowych, w każdym kanale: 3 punktowa korekcja, w tym min. 1 częstotliwość przestrajana filtr niskich częstotliwości pad -20db 3 AUX 3.Peryferia: Procesory efektów 1 szt. Procesor dynamiki 3 szt Korektor graficzny 2 X 31punktów zainsertowany na sumie. 4.Odtwarzacz CD 5. System monitorowy: 2 linie monitorowe zainsertowane 31-punktowymi korektorami graficznymi 4 identyczne punkty monitorowe typu `wedge` o mocy minimalnej 200W RMS każdy. 6. Multicore o długości nie mniejszej niż 30m 7. Mikrofony i statywy zgodnie z poniższą listą uwzględniającą źródła dźwięku: 1. KEYBOARD L D.I. BOX 2. KEYBOARD R D.I. BOX 3.GITARA BASOWA D.I. BOX 4. GITARA ACC. D.I. BOX+ SHURE SM57* lub równoważny 5. GITARA ACC. D.I. BOX+ SHURE SM57* lub równoważny 6. dodatkowe D.I. BOX+ SHURE SM57* lub równoważny + AKG C1000* lub równoważny 7. dodatkowe D.I. BOX+ SHURE SM57* lub równoważny +AKG C1000* lub równoważny 8. VOC1 SHURE SM58* lub równoważny 9. VOC2 SHURE SM58* lub równoważny 10. VOC3 SHURE SM58* lub równoważny 11. VOC4 SHURE SM58* lub równoważny 12. VOC5 SHURE SM58* lub równoważny W punktach oznaczonych (*) dopuszczamy użycie sprzętu równoważnego, czyli posiadającego takie same lub nie gorsze parametry techniczne. System nagłośnieniowy powinien być wolny od przydźwięków sieciowych i innych zakłóceń. Dopuszczamy zastosowanie cyfrowych pulpitów mikserskich.

7 Oświetlenie architektury : 1.Reflektor typu PAR64 10 szt. - niezbędne jest uwzględnienie zapewnienia ewentualnych statywów, mocowań, uchwytów do montażu oświetlenia architektury. 2.Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia i oświetlenia architektonicznego. 3.Okablowanie w ilości minimum: 1szt. o długości co najmniej 20m na każdy reflektor używany do oświetlenia architektury. a) wymiary podestu scenicznego nie mniejsze niż 3m x 3m i nie większe niż 4 x 4 m b) wysokość podestu sceny: nie mniejsza niż 0,8 m i nie większa niż 1m z przodu sceny 1,2 m i nie większej niż 1,5 m d) scena wysłonięta od wysokości podłoża do wysokości blatów scenicznych czarnym materiałem. Zamówienie obejmuje realizację nagłośnienia i oświetlenia podczas prób i wydarzenia. LOKALIZACJA NUMER 10 1.System nagłośnieniowy powinien zapewnić równomierne pokrycie dźwiękiem obszaru o wymiarach 25m x 25m oraz być w stanie uzyskać poziom przynajmniej 110dB SPL w okolicy stanowiska realizatora; - system powinien być przygotowany do pracy z muzyką typu `rock` 2. Konsoleta FOH - min. 16 kanałów mikrofonowych, w każdym kanale: 4 punktowa korekcja, w tym min. 2 częstotliwości przestrajana filtr niskich częstotliwości pad -20db insert. 6 AUX 3. Peryferia: Kompresory 2 szt. Procesory efektów 2 szt. Korektor graficzny 2 X 31punktów zainsertowany na sumie. 4. System monitorowy: 3 linie monitorowe zainsertowane 31-punktowymi korektorami graficznymi. 5 identycznych punktów monitorowych typu `wedge` o mocy minimalnej 300W RMS każdy. 5. Mikrofony i statywy zgodnie z poniższą listą uwzględniającą źródła dźwięku: 1. STOPA AKG D-112* lub równoważny 2. WERBEL SHURE SM57* lub równoważny * 3. OVERHEAD L AKG C-1000* lub równoważny 4. OVERHEAD R AKG C-1000* lub równoważny 5. GITARA BASOWA D.I. BOX 6. GITARA EL 1 SHURE SM57* lub równoważny 7. GITARA EL 2 SHURE SM57* lub równoważny 8. GITARA ACC 1 SHURE SM57* lub równoważny + D.I. BOX 9. GITARA ACC 2 SHURE SM57* lub równoważny + D.I. BOX 10. KEY1 L D.I. BOX 11. KEY1 R D.I. BOX

8 12. VOC1/ zapas SHURE SM58* lub równoważny + SHURE SM57* lub równoważny +D.I. BOX 13. VOC2/ zapas SHURE SM58* lub równoważny + SHURE SM57* lub równoważny +D.I. BOX 14. VOC3 SHURE SM58* lub równoważny 15. VOC4 SHURE SM58* lub równoważny 16. VOC5 SHURE SM58* lub równoważny W punktach oznaczonych gwiazdką (*) dopuszczamy użycie sprzętu równoważnego, czyli posiadającego takie same lub nie gorsze parametry techniczne. 6. Multicore o długości nie mniejszej niż 30m. 7. Odtwarzacz CD System nagłośnieniowy powinien być wolny od przydźwięków sieciowych i innych zakłóceń. Dopuszczamy zastosowanie cyfrowych pulpitów mikserskich Oświetlenie estradowe pracujące w systemie DMX, podwieszone do konstrukcji zadaszenia: 1. Reflektor typu PC 1000W 4 szt. 2. Oświetlacz typu BLINDER 1000W 2 szt. 3. Konsoleta DMX 4. Dimmery- minimum 24 kanały z zabezpieczeniami min. 10A na kanał 5. Zestaw filtrów w kolorach podstawowych. 6. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia i oświetlenia. Parametry konstrukcji sceny: a) wymiary podestu scenicznego nie mniejsze niż 5m x 6m i nie większe niż 6 m x 6m b) wysokość podestu sceny: nie mniejsza niż 0,8 m i nie większa niż 1,2 m z przodu sceny 1,2 m i nie większej niż 1,5 m, z antypoślizgowymi stopniami, poręczami i listwami zabezpieczającymi d) scena wysłonięta od wysokości podłoża do wysokości blatów scenicznych czarnym materiałem. e) scena wysłonięta z trzech stron czarnymi, pełnymi horyzontami. Parametry konstrukcji zadaszenia: a) konstrukcja samonośna bez możliwości kotwienia ani stosowania odciągów linowych do podłoża b) dopuszczalna jest konstrukcja rusztowaniowa c) wymagana wysokość: nie niższa niż 7 m i nie większa niż 8 m od poziomu zero do dolnej krawędzi dachu i jednocześnie nie niższa niż 6 m i nie wyższa niż 7 m od poziomu podestu scenicznego do dolnej krawędzi dachu d) dach o wymiarach nie mniejszych niż 6 x 7,5 m i nie większych niż 9 x 9 m, pokrycie dachu wykonane z plandeki w ciemnym kolorze e) konstrukcja dachu musi umożliwiać montaż infrastruktury oświetleniowej, scenografii oraz uwzględniać ciężar ewentualnych opadów atmosferycznych (deszcz, śnieg, grad) nie mniejszy niż 1 tona. Zamówienie obejmuje realizację nagłośnienia i oświetlenia podczas prób i wydarzenia. LOKALIZACJA NUMER System nagłośnieniowy zapewniający równomierne pokrycie dźwiękiem obszaru o wymiarach 50m x 50m oraz będący w stanie uzyskać poziom przynajmniej 110dB SPL w okolicy stanowiska realizatora - system powinien być przygotowany do pracy z muzyką typu `rock`. 2. Konsoleta FOH - min. 24 kanały mikrofonowych, w każdym kanale:

9 4 punktowa korekcja, w tym min. 2 częstotliwości przestrajane filtr niskich częstotliwości pad -20db insert. 8 AUX - minimum 8 grup. 3. Peryferia: Bramki szumów -5szt. Kompresory 8 szt. Procesory efektów 2 szt. Korektor graficzny 2 X 31punktów zainsertowany na sumie. 4. System monitorowy: 5 linii monitorowych zainsertowanych 31-punktowymi korektorami graficznymi. 6 identycznych punktów monitorowych typu wedge o mocy minimalnej 300W RMS każdy 1 punkt monitorowy typu drum fill o mocy minimalnej 500W. 5. Mikrofony i statywy zgodnie z poniższą listą uwzględniającą źródła dźwięku: 1. STOPA AKG D-112* lub równoważny 2. WERBEL SHURE SM57* lub równoważny * 3. HI_HAT AKG C-1000* lub równoważny 4. TOM1 SHURE SM57* lub równoważny * 5. TOM2 SHURE SM57* lub równoważny * 6. TOM3 SHURE SM57* lub równoważny * 7. OVERHEAD L AKG C-1000* lub równoważny 8. OVERHEAD R AKG C-1000* lub równoważny 9. PERCUSSION SHURE SM57* lub równoważny + AKG C-1000* lub równoważny 10. PERCUSSION SHURE SM57* lub równoważny + AKG C-1000* lub równoważny 11. GITARA BASOWA D.I. BOX 12. GITARA EL 1 SHURE SM57* lub równoważny 13. GITARA EL 2 SHURE SM57* lub równoważny 14. GITARA ACC 1 SHURE SM57* lub równoważny + D.I. BOX 15. GITARA ACC 2 SHURE SM57* lub równoważny + D.I. BOX 16. KEY1 L D.I. BOX 17. KEY1 R D.I. BOX 18. KEY2 L D.I. BOX 19. KEY2 R D.I. BOX 20. VOC1 SHURE SM58* lub równoważny 21. VOC2 SHURE SM58* lub równoważny 22. VOC3 SHURE SM58* lub równoważny 23. VOC4 SHURE SM58* lub równoważny 24. VOC5 SHURE SM58* lub równoważny W punktach oznaczonych gwiazdką (*) dopuszczamy użycie sprzętu równoważnego, czyli posiadającego takie same lub nie gorsze parametry techniczne. 6. Multicore o długości nie mniejszej niż 30m. 7. Odtwarzacz CD. 8. System interkomowy możliwość porozumiewania się techników pomiędzy sceną a stanowiskiem FOH. System nagłośnieniowy powinien być wolny od przydźwiękow sieciowych i innych zakłóceń. Dopuszczamy zastosowanie cyfrowych pulpitów mikserskich. Oświetlenie estradowe pracujące w systemie DMX, podwieszone do konstrukcji zadaszenia sceny:

10 1. Reflektor typu PAR64 24 szt. 2. Reflektor typu PC 1000 W 4 szt. 3. Urządzenie typu MOVING HEAD o mocy żarówki nie mniejszej niż 500W 6 szt. 4. Oświetlacz typu BLINDER 1000W 4 szt. 5. Konsoleta do sterowania światłami żarowymi 6. Konsoleta do sterowania urządzeniami inteligentnymi 7. Dimmery- minimum 24 kanały z zabezpieczeniami min. 10A na kanał 8. Zestaw filtrów w kolorach podstawowych. 9. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia i oświetlenia. Parametry konstrukcji sceny: a) wymiary podestu scenicznego 10 m x 10 m b) wysokość podestu sceny: nie mniejsza niż 1,2 m i nie większa niż 1,6 m z przodu sceny 1,2 m i nie większej niż 1,5 m, z antypoślizgowymi stopniami, poręczami i listwami zabezpieczającymi d) scena wysłonięta od wysokości podłoża do wysokości blatów scenicznych czarnym materiałem e) scena wysłonięta z trzech stron czarnymi, pełnymi horyzontami. Parametry konstrukcji zadaszenia: a) wymagana wysokość: nie niższa niż 7 m i nie większa niż 8 m od poziomu zero do dolnej krawędzi dachu i jednocześnie nie niższa niż 6 m i nie wyższa niż 7 m od poziomu podestu scenicznego do dolnej krawędzi dachu b) dach o wymiarach nie mniejszych niż 10 m x 10 m, pokrycie dachu wykonane z plandeki w ciemnym kolorze c) konstrukcja dachu musi umożliwiać montaż infrastruktury oświetleniowej, scenografii oraz uwzględniać ciężar ewentualnych opadów atmosferycznych (deszcz, śnieg, grad) nie mniejszy niż 1 tona. Zamówienie obejmuje realizację nagłośnienia i oświetlenia podczas prób i wydarzenia. LOKALIZACJA NUMER System nagłośnieniowy stereo o mocy minimalnej 2 x 500W RMS umieszczony na wysokości ok. 1,5 m 2. Konsoleta audio posiadająca możliwość podłączenia i regulacji barwy tonu i wzmocnienia: 1 mikrofonu bezprzewodowego i odtwarzacza CD. 3. Odtwarzacz CD 4. Mikrofon bezprzewodowy: - mikrofon bezprzewodowy do ręki pracujący w wysokim paśmie częstotliwości z możliwością płynnego przestrajania - komplet baterii zapewniający pracę podczas prób i wydarzenia. 1. Urządzenia oświetleniowe efektowe o łącznej mocy żarówek nie mniejszej niż 1000W typu flower, lotos lub równoważne. 2. Reflektor typu Par 64 8szt. 3. Komplet filtrów w kolorach podstawowych. 4. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia i oświetlenia estradowego. a) wymiary podestu scenicznego nie mniejsze niż 6m x 8m i nie większe niż 6 m x 9m b) wysokość podestu sceny: nie mniejsza niż 0,7 m i nie większa niż 1m z przodu sceny 1,2 m i nie większej niż 1,5 m, z antypoślizgowymi stopniami, poręczami i listwami zabezpieczającymi d) scena wysłonięta od wysokości podłoża do wysokości blatów scenicznych czarnym materiałem.

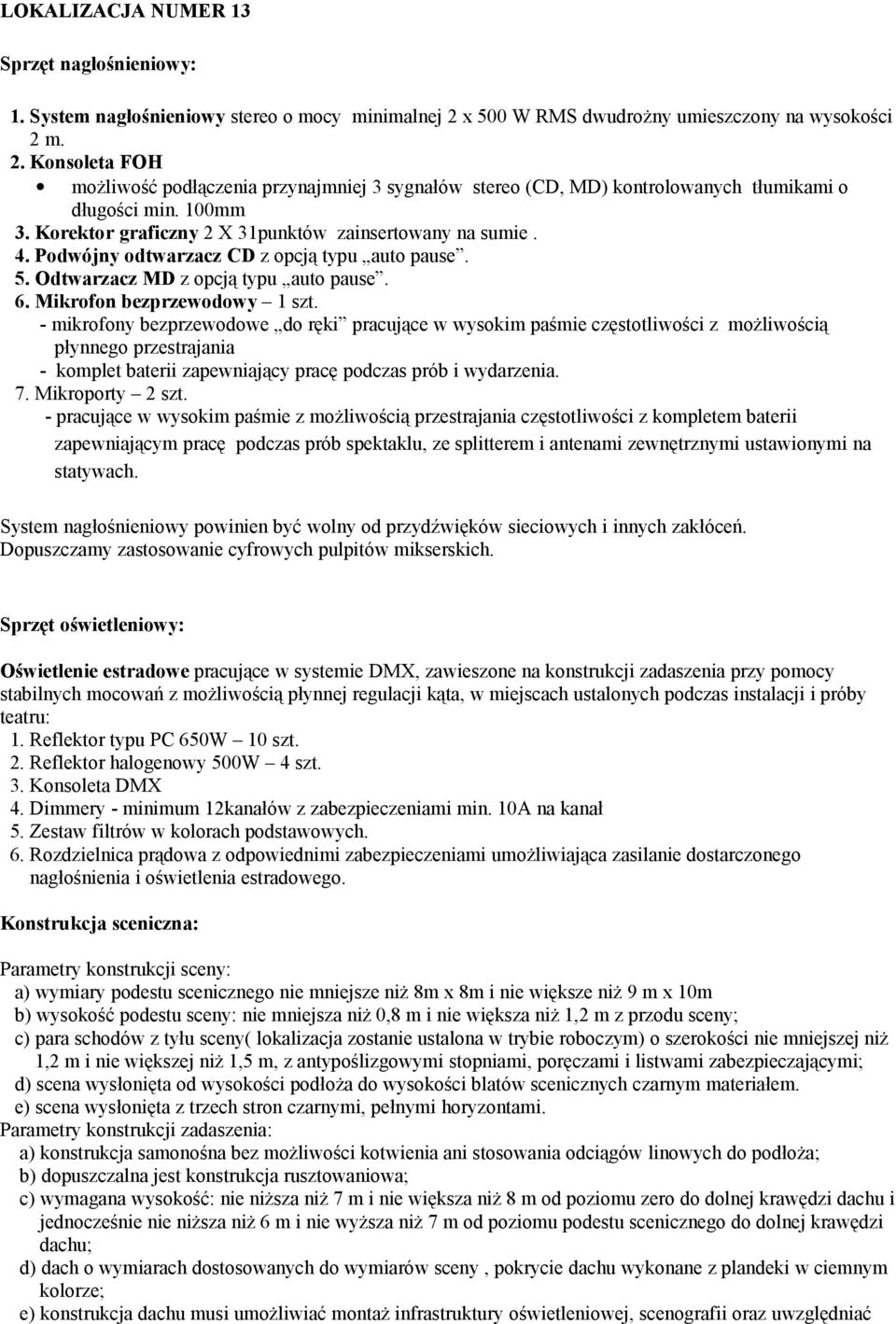

11 LOKALIZACJA NUMER System nagłośnieniowy stereo o mocy minimalnej 2 x 500 W RMS dwudrożny umieszczony na wysokości 2 m. 2. Konsoleta FOH możliwość podłączenia przynajmniej 3 sygnałów stereo (CD, MD) kontrolowanych tłumikami o długości min. 100mm 3. Korektor graficzny 2 X 31punktów zainsertowany na sumie. 4. Podwójny odtwarzacz CD z opcją typu auto pause. 5. Odtwarzacz MD z opcją typu auto pause. 6. Mikrofon bezprzewodowy 1 szt. - mikrofony bezprzewodowe do ręki pracujące w wysokim paśmie częstotliwości z możliwością płynnego przestrajania - komplet baterii zapewniający pracę podczas prób i wydarzenia. 7. Mikroporty 2 szt. - pracujące w wysokim paśmie z możliwością przestrajania częstotliwości z kompletem baterii zapewniającym pracę podczas prób spektaklu, ze splitterem i antenami zewnętrznymi ustawionymi na statywach. System nagłośnieniowy powinien być wolny od przydźwięków sieciowych i innych zakłóceń. Dopuszczamy zastosowanie cyfrowych pulpitów mikserskich. Oświetlenie estradowe pracujące w systemie DMX, zawieszone na konstrukcji zadaszenia przy pomocy stabilnych mocowań z możliwością płynnej regulacji kąta, w miejscach ustalonych podczas instalacji i próby teatru: 1. Reflektor typu PC 650W 10 szt. 2. Reflektor halogenowy 500W 4 szt. 3. Konsoleta DMX 4. Dimmery - minimum 12kanałów z zabezpieczeniami min. 10A na kanał 5. Zestaw filtrów w kolorach podstawowych. 6. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia i oświetlenia estradowego. Parametry konstrukcji sceny: a) wymiary podestu scenicznego nie mniejsze niż 8m x 8m i nie większe niż 9 m x 10m b) wysokość podestu sceny: nie mniejsza niż 0,8 m i nie większa niż 1,2 m z przodu sceny; 1,2 m i nie większej niż 1,5 m, z antypoślizgowymi stopniami, poręczami i listwami zabezpieczającymi; d) scena wysłonięta od wysokości podłoża do wysokości blatów scenicznych czarnym materiałem. e) scena wysłonięta z trzech stron czarnymi, pełnymi horyzontami. Parametry konstrukcji zadaszenia: a) konstrukcja samonośna bez możliwości kotwienia ani stosowania odciągów linowych do podłoża; b) dopuszczalna jest konstrukcja rusztowaniowa; c) wymagana wysokość: nie niższa niż 7 m i nie większa niż 8 m od poziomu zero do dolnej krawędzi dachu i jednocześnie nie niższa niż 6 m i nie wyższa niż 7 m od poziomu podestu scenicznego do dolnej krawędzi dachu; d) dach o wymiarach dostosowanych do wymiarów sceny, pokrycie dachu wykonane z plandeki w ciemnym kolorze; e) konstrukcja dachu musi umożliwiać montaż infrastruktury oświetleniowej, scenografii oraz uwzględniać

12 ciężar ewentualnych opadów atmosferycznych (deszcz, śnieg, grad) nie mniejszy niż 1 tona. Zamówienie obejmuje realizację nagłośnienia i oświetlenia podczas prób i wydarzenia. LOKALIZACJA NUMER szt. kolumny głośnikowe aktywne o mocy 250W z możliwością podłączenia CD, regulacją głośności, regulacją wysokich i niskich tonów lub równoważne rozwiązanie. 2. Odtwarzacz MP3 3. Okablowanie sygnałowe: -połączenie między kolumnami długość ok. 20m -połączenie MP3 do jednej z kolumn -komplet okablowania zasilającego przyłącze energii elektrycznej zlokalizowane będzie w odległości max. 30m. LOKALIZACJA NUMER Zestaw nagłośnieniowy stereo o mocy nie mniejszej niż 2 x 300W RMS umieszczony na statywach na wysokości ok. 3m nad ziemią - Możliwość zmiany głośności i barwy dźwięku - Możliwość podłączenia DVD PLAYER. Sprzęt multimedialny: 1.Projektor multimedialny o parametrach nie niższych niż: Jasność 4500ANSI LUMEN Rozdzielczość natywna XGA Projektor powinien posiadać mocowanie i statyw lub podest pozwalający na umieszczenie go na wysokości 2m. 2. Ekran ramowy do projekcji tylnej: wymiary nie mniejsze niż 4m x 3m. zabezpieczony przed podmuchami wiatru. ekran należy zainstalować tak, aby dolna krawędź ekranu znajdowała się na wysokości 3m. 3. Okablowanie VGA i Composite Video, zasilające pozwalające na umieszczenie źródła sygnału w odległości co najmniej 10m od projektora. 4.Odtwarzacz DVD. LOKALIZACJA NUMER System nagłośnieniowy stereo o mocy nie mniejszej niż 2 x 300W RMS umieszczony na statywach na wysokości ok.2m nad ziemią 2. Konsoleta audio posiadająca możliwość podłączenia i regulacji barwy tonu i wzmocnienia: 2 mikrofonów bezprzewodowych, odtwarzacza DVD, komputera. 3. Mikrofony bezprzewodowe 2 szt. - mikrofony bezprzewodowe `do ręki` pracujące w wysokim paśmie częstotliwości z możliwością płynnego przestrajania - komplet baterii zapewniający pracę podczas prób i wydarzenia. 4. Okablowanie sterujące i sygnałowe przy założeniu, że konsoleta audio będzie umieszczona przed sceną w odległości ok. 25m.

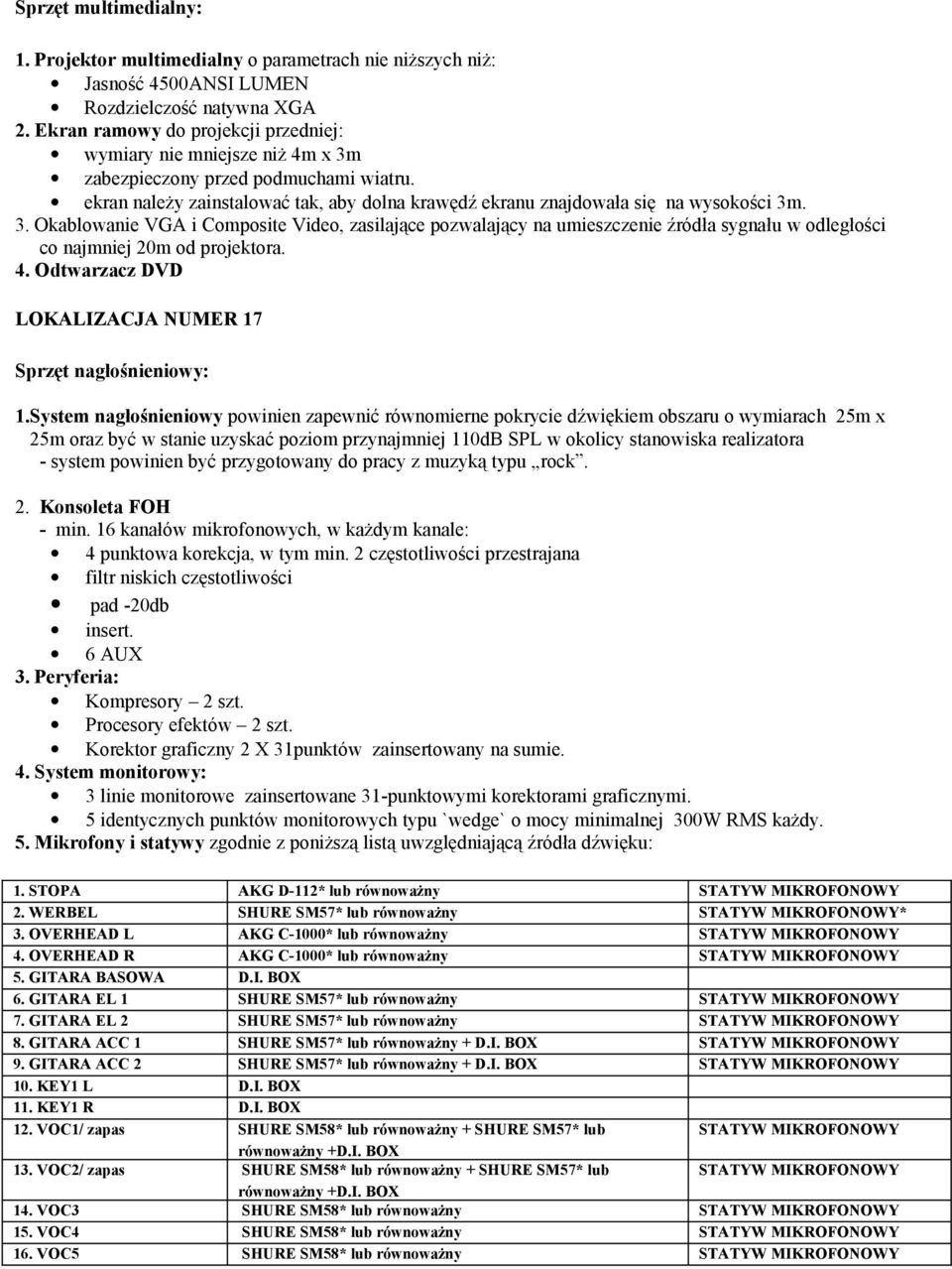

13 Sprzęt multimedialny: 1. Projektor multimedialny o parametrach nie niższych niż: Jasność 4500ANSI LUMEN Rozdzielczość natywna XGA 2. Ekran ramowy do projekcji przedniej: wymiary nie mniejsze niż 4m x 3m zabezpieczony przed podmuchami wiatru. ekran należy zainstalować tak, aby dolna krawędź ekranu znajdowała się na wysokości 3m. 3. Okablowanie VGA i Composite Video, zasilające pozwalający na umieszczenie źródła sygnału w odległości co najmniej 20m od projektora. 4. Odtwarzacz DVD LOKALIZACJA NUMER 17 1.System nagłośnieniowy powinien zapewnić równomierne pokrycie dźwiękiem obszaru o wymiarach 25m x 25m oraz być w stanie uzyskać poziom przynajmniej 110dB SPL w okolicy stanowiska realizatora - system powinien być przygotowany do pracy z muzyką typu rock. 2. Konsoleta FOH - min. 16 kanałów mikrofonowych, w każdym kanale: 4 punktowa korekcja, w tym min. 2 częstotliwości przestrajana filtr niskich częstotliwości pad -20db insert. 6 AUX 3. Peryferia: Kompresory 2 szt. Procesory efektów 2 szt. Korektor graficzny 2 X 31punktów zainsertowany na sumie. 4. System monitorowy: 3 linie monitorowe zainsertowane 31-punktowymi korektorami graficznymi. 5 identycznych punktów monitorowych typu `wedge` o mocy minimalnej 300W RMS każdy. 5. Mikrofony i statywy zgodnie z poniższą listą uwzględniającą źródła dźwięku: 1. STOPA AKG D-112* lub równoważny 2. WERBEL SHURE SM57* lub równoważny * 3. OVERHEAD L AKG C-1000* lub równoważny 4. OVERHEAD R AKG C-1000* lub równoważny 5. GITARA BASOWA D.I. BOX 6. GITARA EL 1 SHURE SM57* lub równoważny 7. GITARA EL 2 SHURE SM57* lub równoważny 8. GITARA ACC 1 SHURE SM57* lub równoważny + D.I. BOX 9. GITARA ACC 2 SHURE SM57* lub równoważny + D.I. BOX 10. KEY1 L D.I. BOX 11. KEY1 R D.I. BOX 12. VOC1/ zapas SHURE SM58* lub równoważny + SHURE SM57* lub równoważny +D.I. BOX 13. VOC2/ zapas SHURE SM58* lub równoważny + SHURE SM57* lub równoważny +D.I. BOX 14. VOC3 SHURE SM58* lub równoważny 15. VOC4 SHURE SM58* lub równoważny 16. VOC5 SHURE SM58* lub równoważny

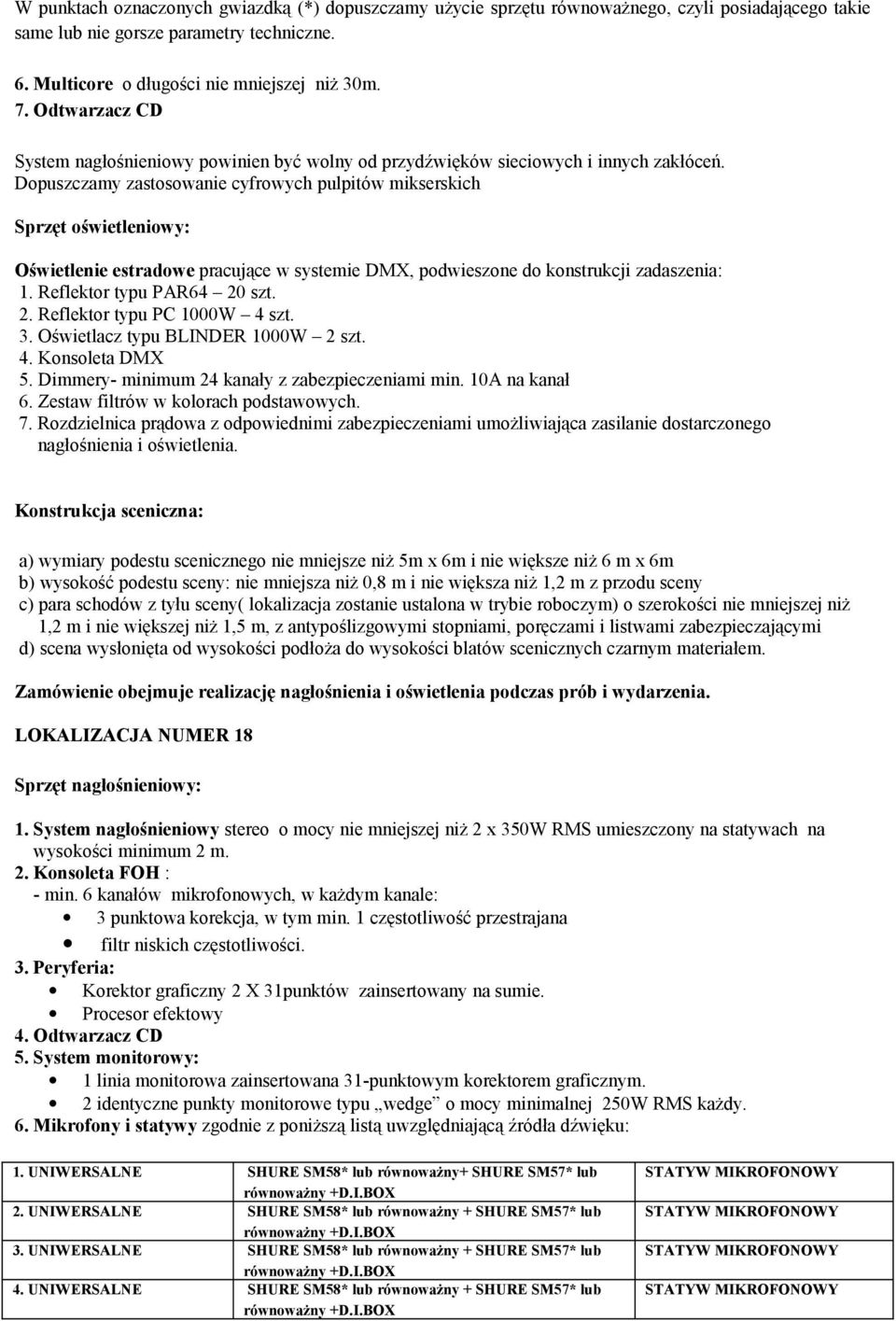

14 W punktach oznaczonych gwiazdką (*) dopuszczamy użycie sprzętu równoważnego, czyli posiadającego takie same lub nie gorsze parametry techniczne. 6. Multicore o długości nie mniejszej niż 30m. 7. Odtwarzacz CD System nagłośnieniowy powinien być wolny od przydźwięków sieciowych i innych zakłóceń. Dopuszczamy zastosowanie cyfrowych pulpitów mikserskich Oświetlenie estradowe pracujące w systemie DMX, podwieszone do konstrukcji zadaszenia: 1. Reflektor typu PAR64 20 szt. 2. Reflektor typu PC 1000W 4 szt. 3. Oświetlacz typu BLINDER 1000W 2 szt. 4. Konsoleta DMX 5. Dimmery- minimum 24 kanały z zabezpieczeniami min. 10A na kanał 6. Zestaw filtrów w kolorach podstawowych. 7. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia i oświetlenia. a) wymiary podestu scenicznego nie mniejsze niż 5m x 6m i nie większe niż 6 m x 6m b) wysokość podestu sceny: nie mniejsza niż 0,8 m i nie większa niż 1,2 m z przodu sceny 1,2 m i nie większej niż 1,5 m, z antypoślizgowymi stopniami, poręczami i listwami zabezpieczającymi d) scena wysłonięta od wysokości podłoża do wysokości blatów scenicznych czarnym materiałem. Zamówienie obejmuje realizację nagłośnienia i oświetlenia podczas prób i wydarzenia. LOKALIZACJA NUMER System nagłośnieniowy stereo o mocy nie mniejszej niż 2 x 350W RMS umieszczony na statywach na wysokości minimum 2 m. 2. Konsoleta FOH : - min. 6 kanałów mikrofonowych, w każdym kanale: 3 punktowa korekcja, w tym min. 1 częstotliwość przestrajana filtr niskich częstotliwości. 3. Peryferia: Korektor graficzny 2 X 31punktów zainsertowany na sumie. Procesor efektowy 4. Odtwarzacz CD 5. System monitorowy: 1 linia monitorowa zainsertowana 31-punktowym korektorem graficznym. 2 identyczne punkty monitorowe typu wedge o mocy minimalnej 250W RMS każdy. 6. Mikrofony i statywy zgodnie z poniższą listą uwzględniającą źródła dźwięku: 1. UNIWERSALNE SHURE SM58* lub równoważny+ SHURE SM57* lub równoważny +D.I.BOX 2. UNIWERSALNE SHURE SM58* lub równoważny + SHURE SM57* lub równoważny +D.I.BOX 3. UNIWERSALNE SHURE SM58* lub równoważny + SHURE SM57* lub równoważny +D.I.BOX 4. UNIWERSALNE SHURE SM58* lub równoważny + SHURE SM57* lub równoważny +D.I.BOX

15 5. VOC5 SHURE SM58* lub równoważny 6. VOC6 SHURE SM58* lub równoważny W punktach oznaczonych (*) dopuszczamy użycie sprzętu równoważnego, czyli posiadającego takie same lub nie gorsze parametry techniczne. Oświetlenie estradowe, zainstalowane na statywach: 1. Reflektor typu PAR64 8 szt. - możliwość regulacji natężenia światła. 2. Zestaw filtrów w kolorach podstawowych. 3. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia i oświetlenia estradowego i architektonicznego. 4. Okablowanie w ilości minimum: 1szt. o długości co najmniej 20m na każdy używany reflektor. Oświetlenie architektury : 1. Reflektor halogenowy 300W 6 szt. - niezbędne jest uwzględnienie konieczności zapewnienia ewentualnych statywów, mocowań, uchwytów do montażu oświetlenia architektury. 2. Okablowanie w ilości minimum: 1szt. o długości co najmniej 20m na każdy reflektor używany do oświetlenia architektury. Zamówienie obejmuje realizację nagłośnienia i oświetlenia podczas prób i wydarzenia. LOKALIZACJA NUMER System nagłośnieniowy stereo o mocy 2 x 600W RMS (dopuszczona jest inna moc w granicach +/- 20% od podanej) umieszczony na wysokości min. 1,5m nad ziemią. 2. Konsoleta FOH : - min. 12 kanały mikrofonowe, w każdym kanale: 3 punktowa korekcja, w tym min. 1 częstotliwość przestrajana filtr niskich częstotliwości pad -20db 3 AUX. 3.Peryferia: Procesory efektów 1 szt. Procesor dynamiki 3 szt. Korektor graficzny 2 X 31punktów zainsertowany na sumie. 4. Odtwarzacz CD 5. System monitorowy: 2 linie monitorowe zainsertowane 31-punktowymi korektorami graficznymi 4 identyczne punkty monitorowe typu wedge o mocy minimalnej 200W RMS każdy. 6. Multicore o długości nie mniejszej niż 30m. 7. Mikrofony i statywy zgodnie z poniższą listą uwzględniającą źródła dźwięku: 1. KEYBOARD L D.I. BOX 2. KEYBOARD R D.I. BOX 3.GITARA BASOWA D.I. BOX 4. GITARA ACC. D.I. BOX+ SHURE SM57* lub równoważny 5. GITARA ACC. D.I. BOX+ SHURE SM57* lub równoważny 6. dodatkowe D.I. BOX+ SHURE SM57* lub równoważny + AKG C1000* lub równoważny 7. dodatkowe D.I. BOX+ SHURE SM57* lub równoważny +AKG

16 C1000* lub równoważny 8. VOC1 SHURE SM58* lub równoważny 9. VOC2 SHURE SM58* lub równoważny 10. VOC3 SHURE SM58* lub równoważny 11. VOC4 SHURE SM58* lub równoważny 12. VOC5 SHURE SM58* lub równoważny W punktach oznaczonych (*) dopuszczamy użycie sprzętu równoważnego, czyli posiadającego takie same lub nie gorsze parametry techniczne. System nagłośnieniowy powinien być wolny od przydźwięków sieciowych i innych zakłóceń. Dopuszczamy zastosowanie cyfrowych pulpitów mikserskich. Oświetlenie architektury : 1. Reflektor halogenowy 300W 10 szt. - niezbędne uwzględnienie konieczności zapewnienia ewentualnych statywów, mocowań, uchwytów do montażu oświetlenia architektury. 2.Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego nagłośnienia i oświetlenia architektonicznego. 3. Okablowanie w ilości minimum: 1szt. o długości co najmniej 20m na każdy reflektor używany do oświetlenia architektury. a) wymiary podestu scenicznego nie mniejsze niż 3m x 3m i nie większe niż 4 x 4 m b) wysokość podestu sceny: nie mniejsza niż 0,8 m i nie większa niż 1m z przodu sceny 1,2 m i nie większej niż 1,5 m d) scena wysłonięta od wysokości podłoża do wysokości blatów scenicznych czarnym materiałem. Zamówienie obejmuje realizację nagłośnienia i oświetlenia podczas prób i wydarzenia. LOKALIZACJA NUMER Zestaw nagłośnieniowy o mocy 250W RMS (dopuszczona jest inna moc w granicach +/- 20% od podanej) umieszczony na statywie ok. 2m nad ziemią: - zestaw musi posiadać możliwość zmiany głośności i barwy dźwięku. 2. Odtwarzacz CD z okablowaniem. 1. Reflektor halogenowy 150 W 16 szt. - niezbędne jest uwzględnienie konieczności zapewnienia ewentualnych statywów, mocowań, uchwytów do montażu oświetlenia. 2.Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego oświetlenia, nagłośnienia i urządzeń projekcyjnych. 3.Okablowanie w ilości minimum: 1szt. o długości co najmniej 10m na każdy reflektor używany do oświetlenia wystawy. Sprzęt multimedialny: 1. Projektor multimedialny o parametrach nie niższych niż: jasność 3000 ANSI LUMEN rozdzielczość natywna XGA

17 projektor powinien posiadać mocowanie i statyw lub podest pozwalający na umieszczenie go na wysokości 2m. 2. Okablowanie VGA i Composite Video, zasilające pozwalające na umieszczenie źródła sygnału w odległości co najmniej 10m od projektora. 3. Komplet okablowania zasilającego przyłącze energii elektrycznej zlokalizowane będzie w odległości max. 30 m. 4. NOTEBOOK STANDARD - oprogramowanie Windows XP, Microsoft Office lub równoważne. 5. Ekran ramowy do projekcji przedniej i tylnej : rozmiarach nie mniejszych niż 3m x 2,40m Zabezpieczony przed podmuchami wiatru. LOKALIZACJA NUMER Reflektor typu PAR64 10 szt. - niezbędne jest uwzględnienie konieczności zapewnienia ewentualnych statywów, mocowań, uchwytów do montażu oświetlenia architektury. 2. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego oświetlenia architektonicznego i urządzeń projekcyjnych. 3.Okablowanie w ilości minimum: 1szt. o długości co najmniej 20m na każdy reflektor używany do oświetlenia architektury. Sprzęt multimedialny: 1. Projektor multimedialny o parametrach nie niższych niż: jasność 3000 ANSI LUMEN rozdzielczość natywna XGA projektor powinien posiadać mocowanie i statyw lub podest pozwalający na umieszczenie go na wysokości 2m. 2. Okablowanie VGA i Composite Video, zasilające pozwalające na umieszczenie źródła sygnału w odległości co najmniej 10m od projektora. 3. Odtwarzacz DVD LOKALIZACJA NUMER Reflektor halogenowy 300 W 5 szt. - niezbędne jest uwzględnienie konieczności zapewnienia ewentualnych statywów, mocowań, uchwytów do montażu oświetlenia architektury. 2.Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego oświetlenia architektonicznego. 3. Okablowanie w ilości minimum: 1szt. o długości co najmniej 20m na każdy reflektor używany do oświetlenia architektury. LOKALIZACJA NUMER Reflektor halogenowy 300 W 10 szt. - niezbędne jest uwzględnienie konieczności zapewnienia ewentualnych statywów, mocowań, uchwytów do montażu oświetlenia architektury. 2.Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie dostarczonego oświetlenia architektonicznego. 3. Okablowanie w ilości minimum: 1szt. o długości co najmniej 20m na każdy reflektor używany do oświetlenia

18 architektury. LOKALIZACJA NUMER Naświetlacz architektoniczny o mocy W typu Colorado lub równoważny 10 szt. 2. Okablowanie w ilości minimum: 1szt. o długości co najmniej 30m na każdy naświetlacz. 3. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami umożliwiająca zasilanie oświetlenia architektonicznego. LOKALIZACJA NUMER 25 Oświetlenie estradowe pracujące w systemie DMX: 1. Reflektor typu PAR64 20 szt. - umieszczone na statywach i rozmieszczone na obszarze 30m x 30m. 2. Konsoleta DMX z możliwością crossowania kanałów, modyfikowania i zapisywania scen oświetlenia. 3. Dimmery - minimum 12kanałów z zabezpieczeniami min. 10A na kanał 4. Zestaw filtrów w kolorach podstawowych. 5. Rozdzielnica prądowa z odpowiednimi zabezpieczeniami.
