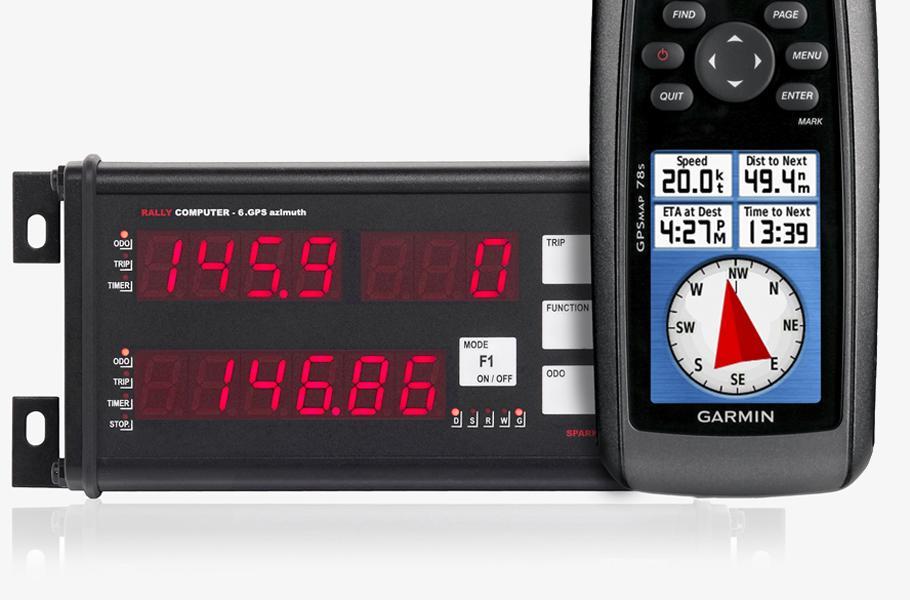

1 Rally computer 6.GPS azymuth + Garmin Instrukcja obsługi. Instrukcja montażu i konfiguracji. ( z wykorzystaniem instrukcji filmowej na )

2 Przeznaczenie Połączenie metromierza Rally computer 6.GPS azymuth i urządzenia Garmin umożliwia jednoczesne wytrasowanie waypoint-u ( na podstawie azymutu i odległości wpisanej do pamięci metromierza) w metromierzu i Garmin. Dzięki takiemu rozwiązaniu zawartość "kratki z azymutem" w roadbook, wpisujemy tylko do metromierza, a ich przedstawienie podczas rajdu odbywa się w metromierzu i w Garminie. Po wytrasowaniu waypoint-a, metromierz i Garmin nawigują do punktu docelowego za pomocą własnych odbiorników GPS. Zasada działania Wprowadzamy do pamięci metromierza listę azymutów zgodnie z otrzymany roadbookiem. Podczas rajdu wybieramy z pamięci metromierza odpowiedni azymut i zatwierdzamy. Metromierz wytrasuję waypoint do którego będzie nawigował oraz wyślę wytrasowany punkt do Garmin który automatycznie również rozpocznie nawigowanie. Konfiguracja urządzenia Garmin Podczas pierwszego wysłania wytrasowanego waypointu do urządzenia Garmin powstanie w jego pamięci punkt o nazwie 6 ( jak nazwa metromierza ). Za pomocą menu należy wybrać nawigowanie do tego punktu. Każde kolejne wysłanie wytrasowanego waypointu będzie zmieniać automatycznie jego parametry. Wybieramy menu Waypointy, wybieramy waypoint 6, wybieramy jedź, na mapie widzimy fioletową kreskę od punktu w którym jesteśmy do punktu docelowego. Kolejność działania przed i podczas rajdu Przed rajdem: Podłączyć urządzenia zgodnie ze schematami Wykonać Ustawienia konfiguracji w urządzeniu Garmin Wprowadzić listę azymutów z roadbook-a do pamięci metromierza zgodnie z instrukcją metromierza. Przeprowadzić próbne wysłanie wytrasowanego waypointu do Garmin aby utworzył się waypoint o nazwie 6 Ustawić w Garmin nawigacje do tego punktu

3 Podczas rajdu: Zgodnie z roadbookiem, w momentach jazdy na azymuth, uruchamiaj funkcję AZI z trybu DIST lub pełny tryb AZI, wybierz z pamięci właściwy azymut i rozpocznij nawigowanie do niego. Nawigowanie rozpocznie się automatycznie w metromierzu jak i w Garmin. Ustawienia komunikacji w urządzeniu Garmin (276c oraz 78s ) Urządzenie Garmin należy ustawić w taki sposób aby port szeregowy zapewnił dwukierunkową transmisję danych. Format danych : NMEA IN/NMEA OUT Prędkość transmisji: 4800 GPSMap 276c

4 GPSMap 78s Instrukcja montażu Urządzenie nawigacyjne Garmin podłączamy do metromierza za pomocą przewodów zbudowanych na bazie oryginalnych kabli Garmin wyposażonych w konwerter sygnałów. Do tego celu wystarczy jeden z trzech typów przewodów: Garmin mini USB Garmin okrągła wtyczka Garmin 276C Następnie należy podłączyć: Czarny przewód od konwertera ( masa ) do brązowego przewodu wiązki metromierza Czerwony przewód od konwertera ( zasilanie ) do czerwonego przewodu wiązki metromierza Wtyczkę 3 PIN z konwertera sygnału do złącza 3 PIN w wiązce metromierza Wtyczkę Garmin do złącza transmisji danych w urządzeniu Garmin

5 Gwarancja Gwarancja udzielana jest na okres 12 miesięcy od daty sprzedaży urządzenia. Gwarancja zostanie uznana tylko w przypadku użytkowania produktu zgodnie z jego przeznaczeniem. Gwarancja ważna tylko z dowodem zakupu. Nazwa i typ:.. Data sprzedaży:.. Numer urządzenia:..
