1 OBUDWY I ROZDZIELNICE nn

2

3 SPIS TREŚCI 1. Wstęp 3 2. Rozdzielnice stacyjne nn typu RS-T 5 3. Rozdzielnice stacyjne nn typu RS-W 9 4. Rozdzielnice wnętrzowe nn typu POWER-BLOK Rozdzielnice wnętrzowe nn uniwersalne Rozdzielnice wnętrzowe nn prefabrykowane Obudowy metalowe typu ZELP Obudowy metalowe typu SMU Obudowy metalowe typu SMR 31 2

4 Wstęp Przedsiębiorstwo Incobex-Elplast Sp. z o.o. jest spółką z polskim kapitałem z siedzibą w Bielsku-Białej. Spółka działa od roku 2003 na rynku branży elektrotechnicznej oraz energetycznej. Przez 14 lat spółka bardzo dynamiczne rozwinęła się z roku na rok powiększając ofertę produkowanych urządzeń. W pierwszych latach swojej działalności firma zajmowała się głównie handlem a w roku 2008 został utworzony pierwszy dział produkcyjny PLASTIC, który zajmuje się produkcją elementów z tworzyw sztucznych do wyposażenia rozdzielnic nn. W roku 2010 został utworzony dział TOOLS, który odpowiada za tworzenie dokumentacji technicznej nowych wyrobów oraz produkcję form wtryskowych, tłocznych, wykrojników i krępowników. Kolejnym etapem rozwoju firmy było stworzenie działu METALBOX, który odpowiada za produkcję wszelkiego typu obudów metalowych dla produkcji rozdzielnic nn. Firma chcąc sprostać oczekiwaniom klientów przez ostatnie lata wprowadziła pełną niezależną produkcję rozdzielnic nn w oparciu o własne obudowy metalowe oraz pełną prefabrykację w oparciu o systemy światowych marek. 3

5 Lista wykonanych obiektów : LG - fabryka w Biskupicach Podgórnych (Bielany Wrocławskie) MARBET - Czechowice Dziedzice; STALMET - Zielona Góra; OBI Radom KAUFLAND - 22 obiekty; ROYAL CANNIN - Niepołomice; HALA SPORTOWA - Świecie; FABRYKA RYB SURIMI - Szczecin; BUDYNEK HANDLOWO-USŁUGOWO-MIESZKALNY GLOBIS Wrocław; FABRYKA KIMOTO - Ostaszewo k/torunia; SKLEP NETTO - Tczew; FABRYKA TRW - Częstochowa; FABRYKA RAFLATAC - gmina Biskupice Podgórne (Bielany Wrocławskie) PAWILON HANDLOWY STOP SHOP - Legnica FABRYKA TYTONIU PHILIP MORRIS - Kraków HOTEL WROCŁAW UL. MENNICZA VILLA LAZUR - Budynki Mieszkalne Warszawa HOTEL ANDELS - Łódź MENOLLY - Budynki mieszkalne Warszawa HALA SPORTOWA POD DĘBOWCEM HOTEL QUBUS - Bielsko Biała GALERIA OSTROVIA - Ostrów Wielkopolski PAŁAC KSIĄŻĘCY W ŻAGANIU FERROPOL HUTA ŁABĘDY - Gliwice BUDYNKI MIESZKALNE - Kraków ul. Myśliwska 2etapy STACJA UZDATNIANIA WODY - Stary Sącz GPP - Katowice SERWEROWNIA SENTEL - Kraków TAMA - Świdnica Kompleks Wojskowy 3789 Budynek nr 129 Warszawa JSW - Jadwiga RG KWK - Halemba 4

6 Rozdzielnice stacyjne nn typu RS-T Zastosowanie: Rozdzielnice stacyjne słupowe nn typu RS-T mają zastosowanie jako podstawowe wyposażenie słupowych stacji transformatorowych z przeznaczeniem do zasilania odbiorców mniejszych miejscowości, obiektów budowlanych oraz zakładów przemysłowych z transformatorami do 630kVA. Rozdzielnica typu RS-T umożliwia dystrybucję energii do danego obiorcy za pomocą sieci nn napowietrznej lub kablowej. Konstrukcja rozdzielnicy: Materiał blacha aluminiowa. Sposób Łączenia spawanie. Lakierowanie pokryte lakierem poliestrowo-proszkowym w kolorze podstawowym RAL 7035 lub innych kolorach na zamówienie klienta. Dach wyposażony w 8 przepustów 4xø60mm oraz 4xø80mm zaślepionych. Wentylacja labiryntowa grawitacyjna. Dno kanał kablowy, płyta płaska lub dno z przepustami 5xø80mm. Montaż wyposażenia cztery kątowniki umożliwiające regulację głębokości montażu wyposażenia. Drzwi dwustronne, oddzielne na każdej części, otwierane pod kątem 180. Zamek master key zamykany na kłódkę lub wkładkę systemową. Zawiasy wewnętrzne. Mocowanie obejma słupowa ocynkowana. Podstawowe wymiary: 5

7 Wyposażenie: Zasilanie w wykonaniu standardowym rozłączniki bezpiecznikowy listwowy o prądzie znamionowym 400/630/910/1250A. Odpływy rozłączniki bezpiecznikowe listwowe o prądzie znamionowym 160/400/630/9. Przekładniki prądowe dobrane zgodnie z wytycznymi dystrybutora energii elektrycznej. Pomiar CP układ pomiarowo-bilansujący zgodnie z wytycznymi dystrybutora energii elektrycznej. Oświetlenie CO człon oświetlenia ulicznego. Połączenia most szynowy wykonany z płaskowników miedzianych o dobranym przekroju do prądu znamionowego.. Parametry Znamionowe: 6

8 ZAB ZAB ZAB ZAB NL gr. 1/2 NL gr. 1/2 NL gr. 1/2 NL gr. 1/2 Rozdzielnice stacyjne nn typu RS-T Przykładowe rozwiązania: Rozdzielnica standard ENEA WK NL gr. 3 KONCETRATOR STEROWNIK RUTER XRS X Z xB4A/1 WAGO AKUMULATOR 850 7

9 NL gr. 1/2 NL gr. 1/2 NL gr. 1/2 NL gr. 1/2 Przykładowe rozwiązania: Rozdzielnica standard TAURON NL gr. 3 miejsce na komunikacji miejsce na koncetrator Licznik elektroniczny CPA

10 Rozdzielnice Stacyjne nn Typu RS-W Zastosowanie: Rozdzielnice stacyjne nn typu RS-W znajdują zastosowanie jako podstawowe wyposażenie kontenerowych oraz wnętrzowych stacji transformatorowych. Rozdzielnice typu RS-W zasilają obiekty miejski, zakłady przemysłowe oraz szereg innych obiektów. Dystrybucja energii do danego klienta odbywa się za pomocą sieci kablowej. Konstrukcja rozdzielnicy: Materiał - blacha ocynkowana. Konstrukcja - na konstrukcji ramowej lub bez konstrukcji. Sposób Łączenia - wkręty oraz nity. Lakierowanie - pokryte lakierem poliestrowo- -proszkowym w kolorze podstawowym RAL 7035 lub innych kolorach na zamówienie klienta. Konfiguracja - komory górne w wersji symetrycznej lub niesymetrycznej, obudowa dowolnie konfigurowane przez dokładanie kolejnych członów. Montaż - posadowienie na kanale kablowym, montaż na ramie lub posadzce przemysłowej. Transport - możliwość zamontowania uchwytów hakowych. Podstawowe wymiary: 9

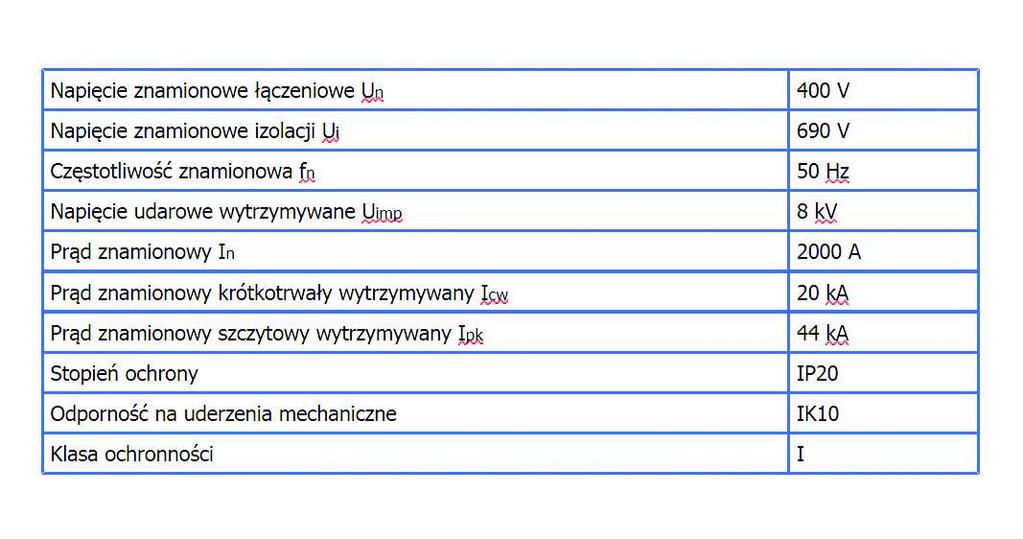

11 Wyposażenie: Zasilanie w wykonaniu standardowym rozłącznik izolacyjny 1250/1600/2000A. Odpływy standardowo 10,12,15 rozłączniki bezpiecznikowe listwowe o prądzie znamionowym 160/400/630/9. Obwody rezerwowe przysłonięte maskownicą. Pomiar CP - półpośredni pomiar energii zgodnie z wytycznymi dystrybutora energii, Oświetlenie CO człon oświetlenia ulicznego. Wyposażenie dodatkowe pomiar prądu oraz napięcia, bateria kondensatorów, kondensator do kompensacji biegu jałowego transformatora, analizator jakości energii elektrycznej. Połączenia most szynowy wykonany z płaskowników miedzianych o dobranym przekroju do prądu znamionowego rozdzielnicy nn. Mocowanie kabli - uchwyty kablowe. Parametry Znamionowe: 10

12 NL gr. 1/2 NL gr. 1/2 NL gr. 1/2 NL gr. 1/2 NL gr. 1/2 NL gr. 1/2 NL gr. 1/2 NL gr. 1/2 NL gr. 1/ Rozdzielnice Stacyjne nn Typu RS-W Przykładowe rozwiązania: Rozdzielnica RS-W/11 miejsce na komunikacji Licznik elektroniczny SKA-P K8 CPA

13 Przykładowe rozwiązania: Rozdzienica RS-W/7 AGREGATU 12

14 Rozdzielnice wnętrzowe nn typu POWER-BLOK Zastosowanie: Oferowane rozdzielnice nn wnętrzowe produkowane są w oparciu o system obudów ramowych typu SMR. System śrubowy montażowy pozwala na elastyczną zabudowę aparatury, połączeń szynowych, automatyki i innych urządzeń zgodnie z wymaganiami klienta. Konstrukcja pozwala na tzw. łączenie kompletnych obudów tworząc zestawy szeregowe zgodne z dokumentacją projektową. Różnorodność i elastyczność montażu mechanicznego jak i elektrycznego rozdzielnic nn pozwala na zastosowanie rozwiązań w przemyśle jak również w obiektach budowalnych, centrach handlowych oraz urzędach. Ze względu na parametry znamionowe większość produkowanych rozdzielnic nn wnętrzowych ma zastosowanie jako rozdzielnice główne. Konstrukcja rozdzielnicy: Materiał - szkielet obudowy wykonany z blachy stalowej. Materiał - maskownice, drzwi wykonane z blachy stalowej. Sposób Łączenia - spawane, skręcane. Lakierowanie - pokryte lakierem poliestrowo- -proszkowym w kolorze podstawowym RAL 7035 lub innych kolorach na zamówienie klienta. Montaż - cokół metalowy, przykręcany do posadzki lub ramy. Montaż aparatów - bezpośredni na ceownikach, płytach montażowych lub szynach TH. Maskownice - łatwy montaż za pomocą rygli z tworzywa sztucznego. Zasilanie - górne lub dolne, kablowe lub szynowe. Drzwi - ryglowane trzy punktowo, zamek typu Master Key. 13

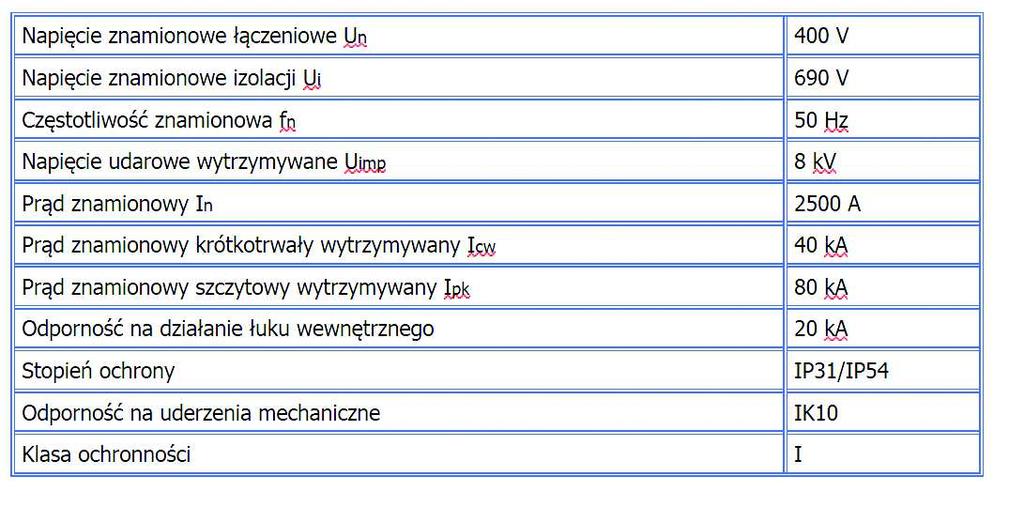

15 Wyposażenie: Pole zasilające wyłącznik lub rozłącznik o prądzie znamionowym do 2500A Pole sprzęgłowe wyłącznik lub rozłącznik o prądzie znamionowym do 2500A Pole zasilająco-odpływowe wykonanie zgodnie z projektem lub wytycznymi klienta. Pole odpływowe wykonanie zgodnie z projektem lub wytycznymi klienta. Pole z baterią bateria kompensacji mocy biernej. Pole kablowe pole z kanałem kablowym. Parametry Znamionowe: 14

16 Q1 25A L1 L1' L2 L2' L3 L3' N N' PE ELEKTRYCZNE Rozdzielnice wnętrzowe nn typu POWER-BLOK Przykładowe rozwiązania: POLE PZ1 - Zasilające z wyłącznikiem powietrznym: 800 DEHNventil analizator sieci

17 Q1 25A L1 L1' L2 L2' L3 L3' N N' PE ELEKTRYCZNE Przykładowe rozwiązania: POLE PZ2 pole zasilające z wyłącznikiem kompaktowym 600 DEHNventil analizator sieci

18 Q1 25A L1 L1' L2 L2' L3 L3' N N' PE ELEKTRYCZNE Rozdzielnice wnętrzowe nn typu POWER-BLOK Przykładowe rozwiązania: POLE PZ3 Pole zasilające z rozłącznikiem bezpiecznikowy 400 analizator sieci DEHNventil

19 L1 L1' L2 L2' L3 L3' N N' PE ELEKTRYCZNE ELEKTRYCZNE Przykładowe rozwiązania: POLE PZO1- Pole zasiląco-odpływowe Zaciski

20 L1 L1' L2 L2' L3 L3' N N' PE ELEKTRYCZNE ELEKTRYCZNE Rozdzielnice wnętrzowe nn typu POWER-BLOK Przykładowe rozwiązania: POLE PO1- Pole odpływowe 1000 Zaciski

21 ELEKTRYCZNE ELEKTRYCZNE Przykładowe rozwiązania: POLE PO1- Pole odpływowe Zaciski

22 Q1 ELEKTRYCZNE Rozdzielnice wnętrzowe nn typu POWER-BLOK Przykładowe rozwiązania: POLE PS1 Pole sprzęgłowe

23 ELEKTRYCZNE I 0 TEST ON OFF ELEKTRYCZNE I 0 TEST ON OFF ELEKTRYCZNE Przykładowe rozwiązania: Rozdzielnica nn POWER-BLOK 400V/630A zasilanie I zasilanie II

24 Rozdzielnice nn wnętrzowe uniwersalne Zastosowanie: Oferowane rozdzielnice nn wnętrzowe uniwersalne produkowane są w oparciu o system obudów typu SMUS. System montażowy pozwala na elastyczną zabudowę aparatury, połączeń elastycznych, automatyki i innych urządzeń zgodnie z wymaganiami klienta. Konstrukcja pozwala na łączenie kompletnych obudów tworząc zestawy szeregowe rozbudowane. Rozdzielnice mają zastosowanie głównie w obiektach budowalnych, centrach handlowych oraz innych obiektach użyteczności publicznej. Konstrukcja rozdzielnicy: Materiał obudowy wykonany z blachy stalowej wielokrotnie krępowanej. Sposób Łączenia spawane, skręcane. Lakierowanie pokryte lakierem poliestrowo- -proszkowym w kolorze podstawowym RAL 7035 lub innych kolorach na zamówienie klienta. Montaż cokół metalowy, przykręcany do posadzki 100mm lub 200mm. Montaż aparatów na płytach montażowych lub szynach TH. Maskownice łatwy montaż za pomocą rygli z tworzywa sztucznego. Zasilnie górne lub dolne, kablowe. Drzwi ryglowane trzy punktowo, zamek typu HS. 23

25 Przykładowe wykonania: 24

26 Q9 Q4 Q10 Q5 Q59 Q1 25A Q2 25A Q3 25A Q60 Q61 Q53 Q62 Q54 Q63 Q55 Q18 Q43 Q19 Q44 Q20 Q45 Q21 Q46 Q22 Q47 Q23 Q48 Q24 Q49 Q25 Q50 Q26 Q51 Q27 Q2 Q28 25 Q30 Q31 Q13 6A Q8 Q32 Q3 Q33 Q34 Q35 Q36 Q14 40A Q8 40A Q15 40A Q9 40A Q1 200A Q1 6A Q29 Q37 K8 Q3 Q70 Q20 50A Q15 50A Q21 50A Q16 50A Q22 50A Q17 50A Q4 25A Q18 50A Q52 100A Q71 Q4 Q72 6A Q5 Q8 K1 K10 K2 K11 K3 K12 K4 K13 K5 Q9 Q10 Q16 40A Q10 40A Q17 40A Q11 40A Q11 Q12 Q13 Q5 25A Q12 40A Q6 25A K14 K6 Q19 50A Q7 40A Q66 Q13 40A Q67 K7 Q68 Q69 Firma Incobex-Elplast Sp. z o.o. współpracuje w zakresie prefabrykacji systemów rozdzielczych takich firm jak LEGRAND, SIEMENS, EATON oraz HAGER. Parametry znamionowe rozdzielnic nn prefabrykowanych w oparciu o oryginalne systemy rozdzielcze produkujemy do 5000A prądu znamionowego toru głównego. K9 Q7 Przykładowe rozwiązania: Q6 Q17 Q42 Q2 Q16 Q41 Q57 Q15 Q40 Q14 6A Q14 Q39 H1 Q65 Q7 Q56 Q6 Q12 Q64 Q11 Q38 Rozdzielnice wnętrzowe nn prefabrykowane Q58

27 26 A B C D E F G H J K L M N P Q R S T A B C D E F G H J K L M N P Q R S T A B C D E F G H J K L M N P Q R S T A B C D E F G H J K L M N P Q R S T Przykładowe rozwiązania:

28 Obudowy metalowe typu ZELP Zastosowanie: Obudowy metalowe typu ZELP stosuje się w budownictwie wielorodzinnym, do prefabrykacji członów zasilających oraz pomiarowych mieszkań. Produkujemy trzy typu rozwiązań z zabudową natynkową, podtynkową oraz wolnostojącą na cokole. Zestawy typu ZELP mogą być wyposażone w komory urządzeń teletechnicznych (Internet, TV), komory zabezpieczeń przed licznikowych oraz listw rozgałęźnych. Konstrukcja obudowy: Materiał obudowy wykonany z blachy stalowej 1-1,5mm. Sposób Łączenia spawane. Lakierowanie pokryte lakierem poliestrowo- -proszkowym w kolorze podstawowym RAL 7035 lub innych kolorach na zamówienie klienta. Montaż natynkowy, podtynkowy lub wolnostojący. Zasilnie górne lub dolne. Parametry: Klasa ochronności I Napięcie znamionowe 230/400V Napięcie znamionowe izolacji 690V Częstotliwość znamionowa 50Hz Prąd znamionowy do 250A Stopień ochrony obudowy IP31 Odporność na uderzenia IK10 27

29 ELEKTRYCZNE ELEKTRYCZNE ELEKTRYCZNE ELEKTRYCZNE Przykładowe rozwiązania: TL-3f 28

30 Obudowy metalowe typu SMU Zastosowanie: Szafy metalowe uniwersalne przeznaczone są do prefabrykacji rozdzielnic nn modułowo licznikowych w I klasie izolacji, wewnątrz budynków, obiektów przemysłowych oraz użyteczności publicznej. Większość rozdzielnic montuje się na cokołach 100mm.Odporność na uderzenia IK10 Konstrukcja obudowy: Materiał obudowy wykonany z blachy stalowej mm wielokrotnie krępowanej. Sposób Łączenia spawana. Lakierowanie pokryte lakierem poliestrowo-proszkowym w kolorze podstawowym RAL 7035 lub innych kolorach na zamówienie klienta. Montaż cokół metalowy, przykręcany do posadzki 100mm. Montaż aparatów na płytach montażowych lub szynach TH. Maskownice łatwy montaż za pomocą rygli z tworzywa sztucznego. Zasilnie górne lub dolne, kablowe. Drzwi ryglowane trzy punktowo, zamek typu HS. 29

31 Podstawowe wymiary: (tabela w obudowy SMU) 30

32 Obudowy metalowe typu SMR Zastosowanie: Szafy metalowe ramowe przeznaczone są do prefabrykacji rozdzielnic nn dla zasilania obiektów przemysłowych. Obudowy ramowe ustawia się na specjalnej ramie bądź posadzce zakotwiczając do podłoża. Obudowy możemy łączyć w tzw. zestawy szeregowe uzyskując różne konfiguracje pól. Obudowy typu SMR posiadają cokół montażowy. Konstrukcja obudowy: Materiał obudowy wykonany z blachy stalowej 2 mm. Sposób Łączenia spawana. Lakierowanie pokryte lakierem poliestrowo- -proszkowym w kolorze podstawowym RAL 7035 lub innych kolorach na zamówienie klienta. Montaż zakotwienie, cokół metalowy, przykręcany do posadzki. Montaż aparatów różne warianty. Maskownice łatwy montaż za pomocącą rygli z tworzywa sztucznego. Zasilnie górne lub dolne, kablowe, szynowe. Drzwi ryglowane trzy punktowo, zamek typu HS. Parametry: Klasa ochronności I Napięcie znamionowe 230/400V Napięcie znamionowe izolacji 690V Częstotliwość znamionowa 50Hz Prąd znamionowy do 2500A Stopień ochrony obudowy IP31/IP54 Odporność na uderzenia IK10 31

33 Podstawowe wymiary: 32

34 KONTAKT: Incobex-Elplast Sp. z o.o. ul. Grażyńskiego 71, Bielsko-Biała office@incobex-elplast.com.pl tel. 33/ Dyrektor Handlowy Grzegorz Kalinowski tel kalinowski@incobex-elplast.com.pl Kierownik Działu Sprzedaży Adam Henn tel henn@incobex-elplast.com.pl Kierownik Działu Obudów Metalowych Bogusław Tokarczyk tel tokarczyk@incobex-elplast.com.pl Kierownik Działu Produkcji Rozdzielnic Andrzej Bednarz tel bednarz@incobex-elplast.com.pl ZAPRASZAMY DO WSPÓŁPRACY
