1 Załącznik nr 7 do SIWZ WARUNKI TECHNICZNE OPRACOWANIA BAZY DANYCH OBIEKTÓW TOPOGRAFICZNYCH (TBD) DLA CIEKÓW, WÓD POWIERZCHNIOWYCH, BUDOWLI HYDROTECHNICZNYCH I INNYCH OBIEKTÓW Z NIMI ZWIĄZANYCH I. Przedmiot zamówienia Opracowanie Bazy Danych Obiektów Topograficznych (TBD) dla cieków, wód powierzchniowych, budowli hydrotechnicznych i innych obiektów z nimi związanych obejmujących obszar województwa lubuskiego. II. Zakres tematyczny przedmiotu zamówienia Opracowanie warstw z obszaru województwa lubuskiego dla: - sieci cieków oraz wód powierzchniowych, - budowli hydrotechnicznych, umocnień wodnych i budowli ziemnych, - innych obiektów (związanych z wodami), 1) SWRK_L odcinki cieków i SWML_L odcinki kanałów SW Sieci cieków SW RK Odcinki rzek i kanałów SW RK 01 Rzeka, strumień SW ML Odcinki rowów melioracyjnych SW RK 02 SW ML 01 Kanał Rów melioracyjny 2) PKWO_A wody powierzchniowe PK Kompleksy PK WO Obszary wód pokrycia PK WO 02 Wody powierzchniowe płynące terenu PK WO 03 Wody powierzchniowe stojące 3) KUAA_A kompleksy uŝytkowania terenu KU Kompleksy uŝytkowania terenu KU KO Kompleksy komunikacyjne KU KO 02 Port wodny, przystań

2 4) BBHY_A, BBHY_L budowle hydrotechniczne, BBUW_L umocnienia wodne i BBZM_L budowle ziemne BB Budowle i BB HY Budowle hydrotechniczne BB HY 01 Jaz ruchomy, zastawa piętrząca urządzenia BB HY 02 Jaz stały(zapora podwodna) BB HY 03 Śluza BB HY 04 Zapora BB UW Umocnienia wodne BB UW 01 Ściana oporowa przy wodzie BB UW 02 Ostroga brzegowa BB UW 03 Falochron BB UW 04 Umocnienie brzegowe BB ZM Budowle ziemne BB ZM 01 Wał lub grobla 5) obiekty inne: OIPR_P, OIPR_L obiekty przyrodnicze, OIKM_P, OIKM_L, OIKM_A obiekty związane z komunikacją, OIOR_P, OIOR_L, OIOR_A obiekty o znaczeniu orientacyjnym w terenie, OIMO_A mokradła, OISI_A trzciny, sitowia OI Obiekty inne OI PR Obiekty przyrodnicze OI PR 01 Źródło OI PR 02 Wodospad OI KM Obiekty związane OI KM 05 Sygnał świetlny z komunikacją OI KM 08 Słup kilometrowy rzeczny OI OR Obiekty o znaczeniu OI OR 06 Studnia głębinowa orientacyjnym w terenie OI OR 08 Wodowskaz OI OR 09 Pomost, molo OI MO Mokradła OI MO 01 Teren podmokły (mokradło okresowe) OI MO 02 Bagno (mokradło stałe) OI SI Trzciny, sitowia OI SI 01 Trzciny, sitowia III. Szczegółowy opis i zakres tematyczny przedmiotu zamówienia określają wytyczne techniczne opracowania bazy danych obiektów topograficznych stanowiące załącznik nr 1 do niniejszych warunków technicznych. Zasięg opracowania Zasięg opracowania wykonania bazy danych obiektów topograficznych obejmuje obszar administracyjny województwa lubuskiego. IV. System odniesień przestrzennych. Bazę danych obiektów topograficznych opracowuje się w państwowym systemie odniesień przestrzennych. Stosuje się układ współrzędnych płaskich prostokątnych (Rozporządzenie Rady Ministrów z dnia 8 sierpnia 2000 r. w sprawie państwowego systemu odniesień przestrzennych - Dz. U. Nr 70, poz. 821). V. Materiały źródłowe. a) ortofotomapa cyfrowa dla obszaru województwa lubuskiego wykonana z czarno-białych zdjęć lotniczych w skali 1: wykonanych w latach , w układzie 1992, o rozdzielczości 0,5 m i kroju arkusza odpowiadającym skali 1:5 000, kaŝda w oddzielnym pliku w formacie.tif - dostępne w WODGiK w Zielonej Górze. 2

3 VI. b) ciągła baza sieci dróg, kolei, budowli mostowych oraz innych obiektów związanych z komunikacją drogową i kolejową w ramach opracowania Bazy Danych Obiektów Topograficznych (TBD) dla obszaru województwa lubuskiego dostępna w WODGiK w Zielonej Górze, c) 48 arkuszy TBD o pełnej treści w formacie wymiany danych wektorowych - dostępne w WODGiK w Zielonej Górze, o następujących godłach: N D-b-3; N D-b-4; N C-b-4; N C-d-1,2,4; N D-a-3,4; N D-c-1,2,3;N A-c-4; N A-d-3; N B-c-1,2; N D-a-2,4; N D-b-1,3; N A-a-3; N A-c-1; N A-d-4; N B-c-3; N D-a-1; N B-c-3,4; N D-d-1; N C-b-1; N C-c-4; N C-d-3; N D-b-2; N D-d-3,4; N C-c-3; N C-d-4; M-33-7-C-a-3; M-33-7-C-c-1; M-33-7-B-b-2,4; M-33-7-B-d-2; M-33-8-A-a-1,3; M-33-8-A-c-1; M-33-8-B-a-3,4; M-33-8-C-c-2; M-33-8-C-d-4; M A-c-4; d) numeryczne wektorowe opracowania wielkoskalowe znajdujące się w powiatowych ośrodkach dokumentacji geodezyjnej i kartograficznej województwa lubuskiego, e) dane pozyskane z pomiarów terenowych, f) Państwowy Rejestr Nazw Geograficznych w zakresie sieci cieków oraz obszarów wód dostępny w CODGiK, g) Nazewnictwo Geograficzne Polski Tom I. Hydronimy. Część 1. Wody płynące, źródła, wodospady GUGIK 2006, h) Nazewnictwo Geograficzne Polski Tom I. Hydronimy. Część 2. Wody stojące GUGIK 2006, i) Atlas Jezior Polski IMiGW 1996 r j) mapy topograficzne w postaci rastrowej w skali 1: w układach: 1992, 1942 lub 1965, mapy hydrograficzne w postaci numerycznej w skali 1: w układzie 1992 dostępne w WODGiK w Zielonej Górze. k) Rozporządzenie Rady Ministrów z dnia 11 września 2001r. zmieniające rozporządzenie w sprawie granic wód, linii brzegu, urządzeń nad wodami oraz klas wód śródlądowych (Dz. U. Nr 106, poz. 1151). Zakres prac 1. W ramach opracowania bazy danych obiektów topograficznych w zakresie tematycznym wymienionym w pkt. II naleŝy: a) z 48 arkuszy TBD wymienionych w punkcie V c) przejąć obiekty dotyczące sieci cieków, wód powierzchniowych oraz budowli hydrotechnicznych, umocnień wodnych, budowli ziemnych i innych obiektów (związanych z wodami) zgodnie z wykazem klas obiektów wymienionym w załączniku nr 1, b) na podstawie ortofotomapy, zwektoryzować obiekty wchodzące w zakres opracowania wraz z wprowadzeniem atrybutów obiektów do baz danych (nie dotyczy obszaru określonego w punkcie V c), 3

4 VII. c) zwektoryzować obiekty niewidoczne na ortofotomapie na podstawie innych materiałów źródłowych, d) zwektoryzować i wprowadzić obiekty pozyskane z innych baz danych i materiałów źródłowych wraz z atrybutami, e) zapewnić łączność, spójność i ciągłość klas obiektów z pozostałą częścią opracowania, f) przeprowadzić wywiad i aktualizację terenową dla całości opracowania (łącznie z 48 arkuszami wymienionymi w pkt. V c) podlegają jej wszystkie obiekty wraz z ich atrybutami wchodzące w skład niniejszego opracowania, g) przeprowadzić aktualizację obiektów i atrybutów z wykorzystaniem numerycznych wektorowych opracowań wielkoskalowych, h) zwektoryzować i wprowadzić nowe aktualne obiekty i dane pozyskane w ramach wywiadu i aktualizacji terenowej, i) zapewnić, spójność i ciągłość klas obiektów pomiędzy wykonywanymi obiektami określonymi w załączniku nr 1 do warunków technicznych, j) przetworzyć dane do struktur i formatów zgodnych z Wytycznymi Technicznymi Baza Danych Topograficznych (TBD) wersja 1.0 uzupełniona (Główny Geodeta Kraju, 2008), 2. Schemat postępowania w przypadku wektoryzowania elementów występujących na granicy województwa: 1) SWRK_L odcinki cieków i SWML_L odcinki kanałów naleŝy zwektoryzować do najbliŝszego ujścia rzeki, kanału, w przypadku gdy takiego nie będzie naleŝy wektoryzację zakończyć na przecięciu z granicą województwa. 2) PKWO_A wody powierzchniowe: w przypadku gdy granica województwa biegnie przez środek wód powierzchniowych stojących lub linia tych wód stanowi granicę, naleŝy zwektoryzować cały obiekt; 3. Szczegółowe zasady pozyskiwania danych, strukturę ich zapisu oraz wykaz wprowadzanych do bazy wektorowej klas obiektów przedstawiają Wytyczne Techniczne Baza Danych Topograficznych (TBD) wersja 1.0 uzupełniona (Główny Geodeta Kraju 2008). Wymagania dotyczące opracowania bazy. 1. Dokładność geometryczna reprezentacji obiektów wynika przede wszystkim z moŝliwości interpretacji obiektów na ortofotomapie i mapie topograficznej w skali 1: Dla obiektów wyraźnie widocznych na ortofotomapie błąd połoŝenia nie powinien być większy niŝ 1,5 m. 2. Uzgodnieniu z bazami zewnętrznymi i rejestrami klasyfikacyjnymi podlegają w szczególności następujące atrybuty: identyfikatory rzek, kanałów, rowów melioracyjnych, obszarów: wód powierzchniowych płynących i stojących z Państwowym Rejestrem Nazw Geograficznych. 3. Do wektorowej bazy danych obiektów topograficznych wprowadza się klasy obiektów i atrybutów o charakterze obligatoryjnym określonym w Wytycznych Technicznych oraz atrybuty dodatkowe określone w załączniku 1. VIII. Aktualizacja terenowa. 1. W ramach topograficznego opracowania terenowego naleŝy pozyskać dane geometryczne i opisowe o zmianach obiektów zaistniałych w terenie po dacie wykonania zdjęć lotniczych, na 4

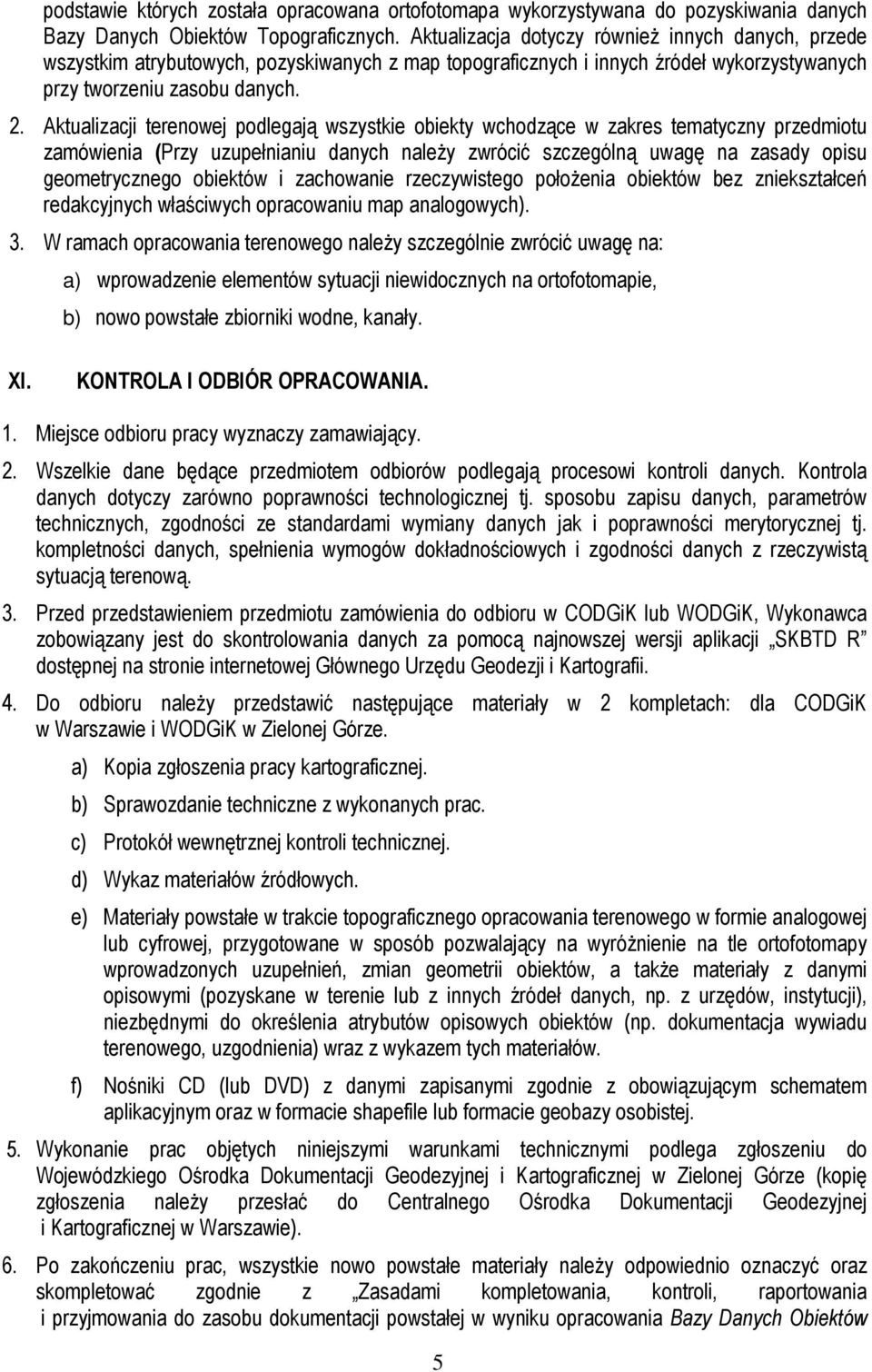

5 podstawie których została opracowana ortofotomapa wykorzystywana do pozyskiwania danych Bazy Danych Obiektów Topograficznych. Aktualizacja dotyczy równieŝ innych danych, przede wszystkim atrybutowych, pozyskiwanych z map topograficznych i innych źródeł wykorzystywanych przy tworzeniu zasobu danych. 2. Aktualizacji terenowej podlegają wszystkie obiekty wchodzące w zakres tematyczny przedmiotu zamówienia (Przy uzupełnianiu danych naleŝy zwrócić szczególną uwagę na zasady opisu geometrycznego obiektów i zachowanie rzeczywistego połoŝenia obiektów bez zniekształceń redakcyjnych właściwych opracowaniu map analogowych). 3. W ramach opracowania terenowego naleŝy szczególnie zwrócić uwagę na: a) wprowadzenie elementów sytuacji niewidocznych na ortofotomapie, b) nowo powstałe zbiorniki wodne, kanały. XI. KONTROLA I ODBIÓR OPRACOWANIA. 1. Miejsce odbioru pracy wyznaczy zamawiający. 2. Wszelkie dane będące przedmiotem odbiorów podlegają procesowi kontroli danych. Kontrola danych dotyczy zarówno poprawności technologicznej tj. sposobu zapisu danych, parametrów technicznych, zgodności ze standardami wymiany danych jak i poprawności merytorycznej tj. kompletności danych, spełnienia wymogów dokładnościowych i zgodności danych z rzeczywistą sytuacją terenową. 3. Przed przedstawieniem przedmiotu zamówienia do odbioru w CODGiK lub WODGiK, Wykonawca zobowiązany jest do skontrolowania danych za pomocą najnowszej wersji aplikacji SKBTD R dostępnej na stronie internetowej Głównego Urzędu Geodezji i Kartografii. 4. Do odbioru naleŝy przedstawić następujące materiały w 2 kompletach: dla CODGiK w Warszawie i WODGiK w Zielonej Górze. a) Kopia zgłoszenia pracy kartograficznej. b) Sprawozdanie techniczne z wykonanych prac. c) Protokół wewnętrznej kontroli technicznej. d) Wykaz materiałów źródłowych. e) Materiały powstałe w trakcie topograficznego opracowania terenowego w formie analogowej lub cyfrowej, przygotowane w sposób pozwalający na wyróŝnienie na tle ortofotomapy wprowadzonych uzupełnień, zmian geometrii obiektów, a takŝe materiały z danymi opisowymi (pozyskane w terenie lub z innych źródeł danych, np. z urzędów, instytucji), niezbędnymi do określenia atrybutów opisowych obiektów (np. dokumentacja wywiadu terenowego, uzgodnienia) wraz z wykazem tych materiałów. f) Nośniki CD (lub DVD) z danymi zapisanymi zgodnie z obowiązującym schematem aplikacyjnym oraz w formacie shapefile lub formacie geobazy osobistej. 5. Wykonanie prac objętych niniejszymi warunkami technicznymi podlega zgłoszeniu do Wojewódzkiego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w Zielonej Górze (kopię zgłoszenia naleŝy przesłać do Centralnego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w Warszawie). 6. Po zakończeniu prac, wszystkie nowo powstałe materiały naleŝy odpowiednio oznaczyć oraz skompletować zgodnie z Zasadami kompletowania, kontroli, raportowania i przyjmowania do zasobu dokumentacji powstałej w wyniku opracowania Bazy Danych Obiektów 5

6 Topograficznych w ujęciu warstwowym Warszawa 2008 (dostępnymi na stronie internetowej Głównego Urzędu Geodezji i Kartografii) oraz przekazać do CODGiK w Warszawie i WODGiK w Zielonej Górze. 7. Po wykonaniu pracy zwrotowi podlegają: a) materiały źródłowe wypoŝyczone z CODGiK, b) materiały źródłowe wypoŝyczone z WODGiK, X. OBOWIĄZUJĄCE NORMY PRAWNE I PRZEPISY TECHNICZNE: 1) Ustawa z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (j.t. Dz. U. z 2005 r. Nr 240, poz z późn. zm.). 2) Rozporządzenie Rady Ministrów z dnia 8 sierpnia 2000 r. w sprawie państwowego systemu odniesień przestrzennych (Dz. U. Nr 70 poz. 821). 3) Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 16 lipca 2001 r. w sprawie zgłaszania prac geodezyjnych i kartograficznych, ewidencjonowania systemów i przechowywania kopii zabezpieczających bazy danych, a takŝe ogólnych warunków umów o udostępnianie tych baz (Dz. U. Nr 78, poz. 837). 4) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 17 maja 1999 r. w sprawie określenia rodzajów materiałów stanowiących państwowy zasób geodezyjny i kartograficzny, sposobu i trybu ich gromadzenia i wyłączania z zasobu oraz udostępniania zasobu (Dz. U. Nr 49, poz. 493). 5) Instrukcja techniczna O-1 Ogólne zasady wykonywania prac geodezyjnych. 6) Instrukcja techniczna O-2 Ogólne zasady opracowania map dla celów gospodarczych. 7) Instrukcja techniczna O-3 Zasady kompletowania dokumentacji geodezyjnej i kartograficznej. 8) Instrukcja techniczna O-4 Zasady prowadzenia państwowego zasobu geodezyjnego i kartograficznego. 9) Instrukcja techniczna G-4 Pomiary sytuacyjne i wysokościowe. XI. ZALECANE PRZEPISY TECHNICZNE 1) Wytyczne Techniczne Baza Danych Topograficznych (TBD) wersja 1.0 (uzupełniona) (Główny Geodeta Kraju, 2008 r.). 2) Instrukcja techniczna G-1.10 Formuły odwzorowawcze i parametry układów współrzędnych. 6

7 Załącznik nr 1 do Warunków Technicznych Wytyczne techniczne Zakres tematyczny przedmiotu zamówienia Opracowaniu podlega pozyskanie i przetworzenie danych do struktur Bazy Danych Topograficznych dla następujących klas obiektów: 1. Szczegółowa klasyfikacja obiektów: 1) SWRK_L odcinki cieków i SWML_L odcinki kanałów SW Sieci cieków SW RK Odcinki rzek i kanałów SW RK 01 Rzeka, strumień SW RK 02 Kanał SW ML Odcinki rowów SW ML 01 Rów melioracyjny melioracyjnych 2) PKWO_A wody powierzchniowe PK Kompleksy PK WO Obszary wód pokrycia PK WO 02 Wody powierzchniowe płynące terenu PK WO 03 Wody powierzchniowe stojące 3) KUAA_A kompleksy uŝytkowania terenu KU Kompleksy KU KO Kompleksy uŝytkowania terenu komunikacyjne KU KO 02 Port wodny, przystań 4) BBHY_A, BBHY_L budowle hydrotechniczne, BBUW_L umocnienia wodne i BBZM_L budowle ziemne BB Budowle i urządzenia BB HY Budowle hydrotechniczne BB UW Umocnienia wodne BB HY 01 Jaz ruchomy, zastawa piętrząca BB HY 02 Jaz stały(zapora podwodna) BB HY 03 Śluza BB HY 04 Zapora BB UW 01 Ściana oporowa przy wodzie BB UW 02 Ostroga brzegowa BB UW 03 Falochron BB UW 04 Umocnienie brzegowe BB ZM Budowle ziemne BB ZM 01 Wał lub grobla 7

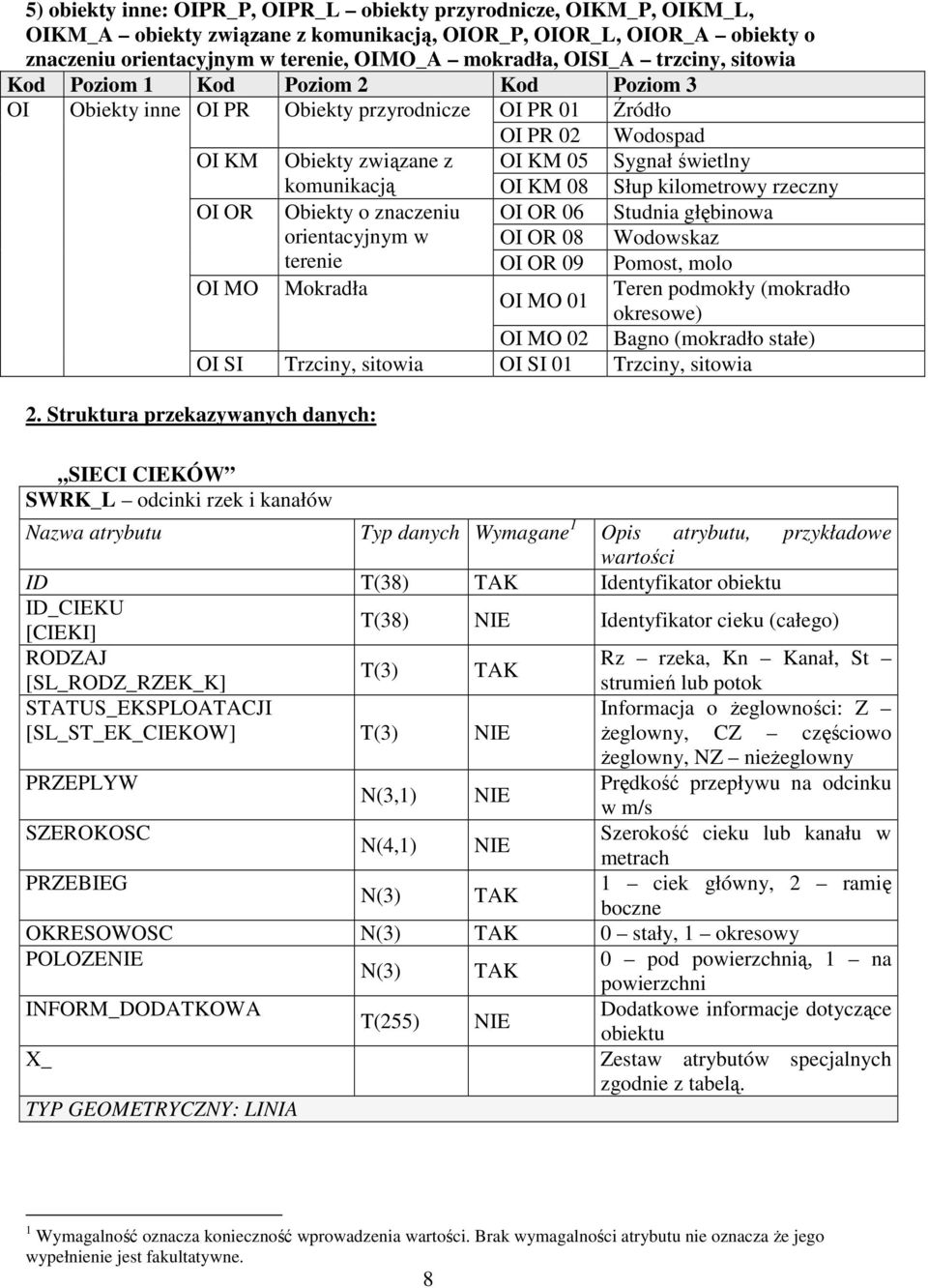

8 5) obiekty inne: OIPR_P, OIPR_L obiekty przyrodnicze, OIKM_P, OIKM_L, OIKM_A obiekty związane z komunikacją, OIOR_P, OIOR_L, OIOR_A obiekty o znaczeniu orientacyjnym w terenie, OIMO_A mokradła, OISI_A trzciny, sitowia OI Obiekty inne OI PR Obiekty przyrodnicze OI PR 01 Źródło OI PR 02 Wodospad OI KM Obiekty związane z OI KM 05 Sygnał świetlny komunikacją OI KM 08 Słup kilometrowy rzeczny OI OR Obiekty o znaczeniu OI OR 06 Studnia głębinowa orientacyjnym w OI OR 08 Wodowskaz terenie OI OR 09 Pomost, molo OI MO Mokradła Teren podmokły (mokradło OI MO 01 okresowe) OI MO 02 Bagno (mokradło stałe) OI SI Trzciny, sitowia OI SI 01 Trzciny, sitowia 2. Struktura przekazywanych danych: SIECI CIEKÓW SWRK_L odcinki rzek i kanałów Typ danych Wymagane 1 Opis atrybutu, przykładowe ID T(38) Identyfikator obiektu ID_CIEKU [CIEKI] T(38) Identyfikator cieku (całego) T(3) Rz rzeka, Kn Kanał, St [SL_RODZ_RZEK_K] STATUS_EKSPLOATACJI [SL_ST_EK_CIEKOW] T(3) PRZEPLYW SZEROKOSC PRZEBIEG N(3,1) N(4,1) N(3) strumień lub potok Informacja o Ŝeglowności: Z Ŝeglowny, CZ częściowo Ŝeglowny, NZ nieŝeglowny Prędkość przepływu na odcinku w m/s Szerokość cieku lub kanału w metrach 1 ciek główny, 2 ramię boczne OKRESOWOSC N(3) 0 stały, 1 okresowy POLOZE 0 pod powierzchnią, 1 na N(3) powierzchni INFORM_DODATKOWA Dodatkowe informacje dotyczące T(255) obiektu TYP GEOMETRYCZNY: LINIA 1 Wymagalność oznacza konieczność wprowadzenia. Brak wymagalności atrybutu nie oznacza Ŝe jego wypełnienie jest fakultatywne. 8

9 SWML_L odcinki rowów melioracyjnych Typ danych Wymagane Opis atrybutu, przykładowe ID T(38) Identyfikator obiektu Rm rów melioracyjny zwykły T(3) [SL_RODZ_ROW_M] Rb rów melioracyjny zbiorczy SZEROKOSC Szerokość rowu w metrach z dokładnością N(4,1) do 0,5 m OKRESOWOSC N(1) Wypełnienie wodą: 0 stałe, 1 okresowe POLOZE N(1) 0 pod powierzchnią, 1 na powierzchni INFORM_DODATKOWA T(255) Dodatkowe informacje dotyczące obiektu zgodnie z tabelą. TYP GEOMETRYCZNY: LINIA CIEKI Typ danych Wymagane Opis kolumny, przykładowe ID T(38) Identyfikator obiektu ID_PRNG Identyfikator cieku z Państwowego T(38) Rejestru Nazw Geograficznych NAZWA T(255) Nazwa cieku DLUGOSC Długość cieku w kilometrach z N(4,1) dokładnością do 100 m KAT_DOK_ATRYB [SLKAT_DOKL] N(3) Kategoria dokładności atrybutowej AKTUALNOSC_ATRYB DT Stan aktualności atrybutów obiektu KOMPLEKSY POKRYCIA TERENU PKWO_A obszary wód Typ danych Wymagane Opis atrybutu, przykładowe ID T(38) Identyfikator obiektu Pp wody powierzchniowe [SL_RODZ_OBSZ_WOD] T(3) płynące, Ps wody powierzchniowe stojące POZIOM_WODY Wysokość bezwzględna poziomu N(5,1) wody w metrach z dokładnością do 0,1 m (dotyczy zbiorników) ID_CIEKU [CIEKI] T(38) Identyfikator cieku jako całości ID_ZBIORNIKA [ZBIORNIKI_WODNE] T(38) Identyfikator zbiornika wodnego INFORM_DODATKOWA Dodatkowe informacje dotyczące T(255) obiektu TYP GEOMETRYCZNY: OBSZAR POZIOM WODY (dane dla poziomu wody naleŝy pozyskać dla zbiorników posiadających na mapach wykonanych w układzie 1965 w skali 1: lub z innych źródeł, nie wymaga się weryfikacji w terenie); 9

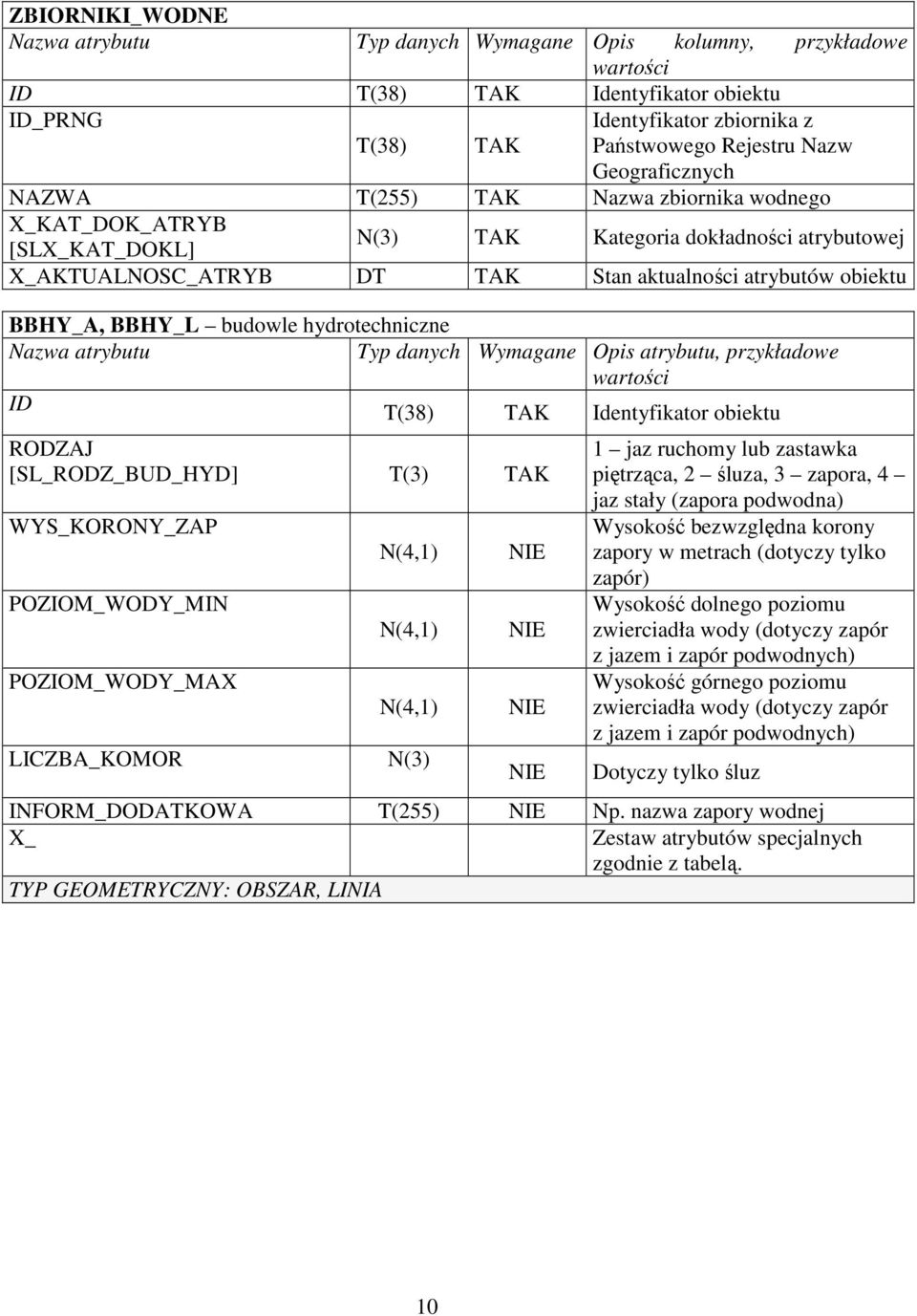

10 ZBIORNIKI_WODNE Typ danych Wymagane Opis kolumny, przykładowe ID T(38) Identyfikator obiektu ID_PRNG T(38) Identyfikator zbiornika z Państwowego Rejestru Nazw Geograficznych NAZWA T(255) Nazwa zbiornika wodnego KAT_DOK_ATRYB [SLKAT_DOKL] N(3) Kategoria dokładności atrybutowej AKTUALNOSC_ATRYB DT Stan aktualności atrybutów obiektu BBHY_A, BBHY_L budowle hydrotechniczne Typ danych Wymagane Opis atrybutu, przykładowe ID T(38) Identyfikator obiektu [SL_RODZ_BUD_HYD] T(3) WYS_KORONY_ZAP POZIOM_WODY_MIN POZIOM_WODY_MAX LICZBA_KOMOR N(4,1) N(4,1) N(4,1) N(3) 1 jaz ruchomy lub zastawka piętrząca, 2 śluza, 3 zapora, 4 jaz stały (zapora podwodna) Wysokość bezwzględna korony zapory w metrach (dotyczy tylko zapór) Wysokość dolnego poziomu zwierciadła wody (dotyczy zapór z jazem i zapór podwodnych) Wysokość górnego poziomu zwierciadła wody (dotyczy zapór z jazem i zapór podwodnych) Dotyczy tylko śluz INFORM_DODATKOWA T(255) Np. nazwa zapory wodnej TYP GEOMETRYCZNY: OBSZAR, LINIA 10

11 KUAA_A kompleksy uŝytkowania terenu Typ danych Wymagane Opis atrybutu, przykładowe ID T(38) Identyfikator obiektu [SL_RODZ_KOMPL_UZ_TER] T(3) osiedle mieszkaniowe, 110 posesja lub zespół posesji, 115 zakład produkcyjny, usługowy lub remontowy, 120 zakład wydobywczy, itd. NAZWA T(255) Np. Kopalnia Wujek INFORM_DODATKOWA TYP GEOMETRYCZNY: OBSZAR T(255) wytwórnia farb i lakierów, cegielnia, zakład przemysłu chemicznego, zakład przemysłu drzewnego, cementownia... OIPR_L, OIPR_P obiekty przyrodnicze Typ danych Wymagane Opis atrybutu, przykładowe ID T(38) Identyfikator obiektu [SL_RODZ_OB_PRZYROD] T(3) Rodzaj obiektu: 1 źródło, 2 wodospad, 3 próg skalny, 4 rząd drzew, 5 drzewo, 6 grupa drzew, itd. NAZWA T(255) Nazwa własna obiektu POMNIK_PRZYRODY INFORM_DODATKOWA TYP GEOMETRYCZNY: LINIA, PUNKT N(3) T(255) Informacja czy dany obiekt jest pomnikiem przyrody: 1 pomnik przyrody, 0 obiekt nie będący pomnikiem przyrody Dodatkowe informacje dotyczące obiektu OIKM_A, OIKM_L, OIKM_P obiekty związane z komunikacją Typ danych Wymagane Opis atrybutu, przykładowe ID T(38) Identyfikator obiektu [SL_RODZ_OB_KOMUNIK] T(3) Rodzaj obiektu: 1 przystanek autobusowy lub tramwajowy, 2 przystanek kolejowy, 3 wejście do stacji metra, 5 sygnał świetlny, itd. NAZWA T(255) Nazwa własna obiektu INFORM_DODATKOWA T(255) Dodatkowe informacje dotyczące obiektu np. przystanek POLSKI

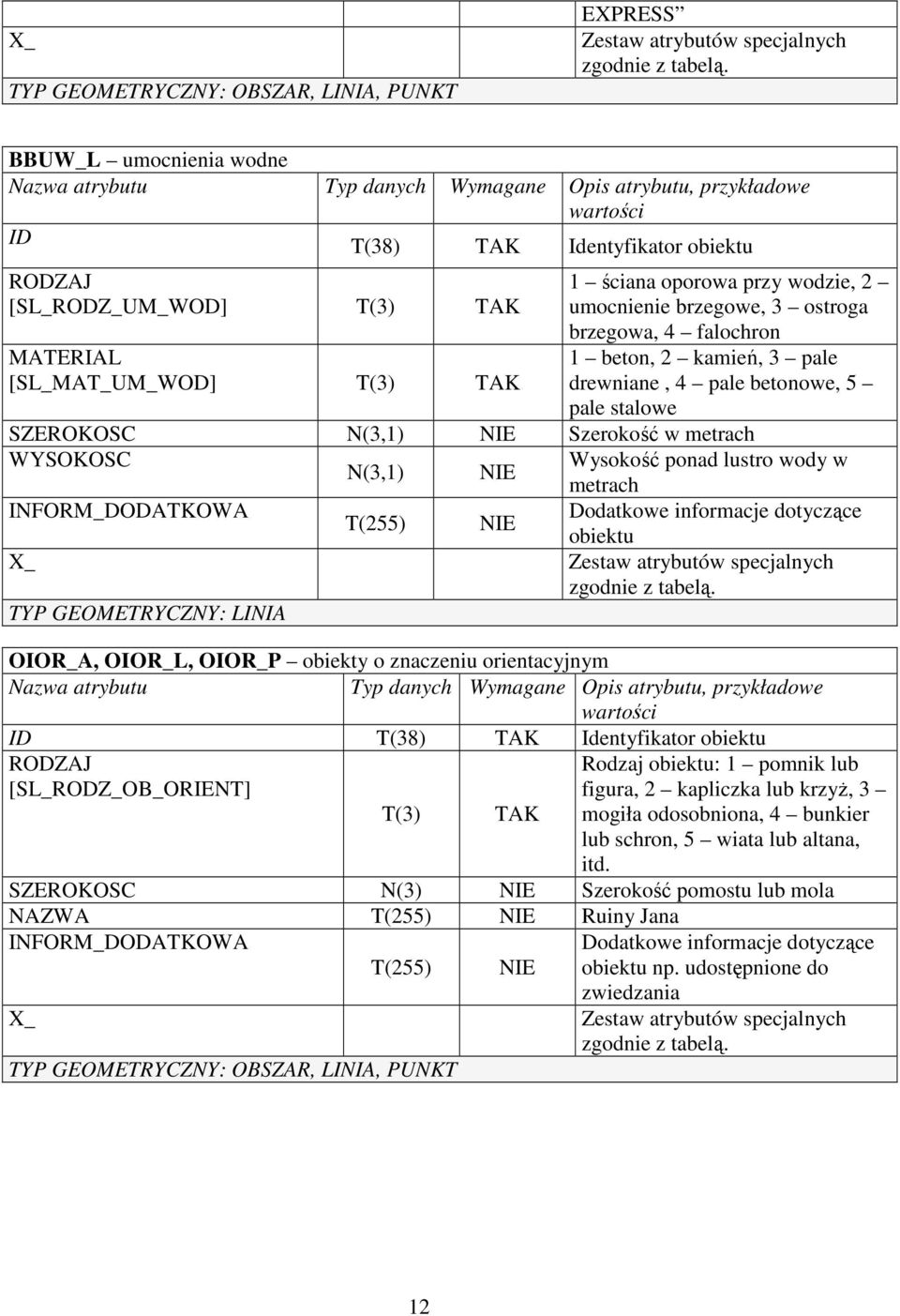

12 TYP GEOMETRYCZNY: OBSZAR, LINIA, PUNKT EXPRESS BBUW_L umocnienia wodne Typ danych Wymagane Opis atrybutu, przykładowe ID T(38) Identyfikator obiektu [SL_RODZ_UM_WOD] T(3) MATERIAL [SL_MAT_UM_WOD] T(3) 1 ściana oporowa przy wodzie, 2 umocnienie brzegowe, 3 ostroga brzegowa, 4 falochron 1 beton, 2 kamień, 3 pale drewniane, 4 pale betonowe, 5 pale stalowe SZEROKOSC N(3,1) Szerokość w metrach WYSOKOSC Wysokość ponad lustro wody w N(3,1) metrach INFORM_DODATKOWA Dodatkowe informacje dotyczące T(255) obiektu TYP GEOMETRYCZNY: LINIA OIOR_A, OIOR_L, OIOR_P obiekty o znaczeniu orientacyjnym Typ danych Wymagane Opis atrybutu, przykładowe ID T(38) Identyfikator obiektu [SL_RODZ_OB_ORIENT] T(3) Rodzaj obiektu: 1 pomnik lub figura, 2 kapliczka lub krzyŝ, 3 mogiła odosobniona, 4 bunkier lub schron, 5 wiata lub altana, itd. SZEROKOSC N(3) Szerokość pomostu lub mola NAZWA T(255) Ruiny Jana INFORM_DODATKOWA T(255) zwiedzania TYP GEOMETRYCZNY: OBSZAR, LINIA, PUNKT Dodatkowe informacje dotyczące obiektu np. udostępnione do 12

13 OIMO_A mokradła ID [SL_RODZ_MOKR] T(3) INFORM_DODATKOWA TYP GEOMETRYCZNY: OBSZAR Typ danych Wymagane Opis atrybutu, przykładowe T(38) Identyfikator obiektu T(255) Mo teren podmokły (mokradło okresowe), Ms bagno (mokradło stałe) Dodatkowe informacje dotyczące obiektu OISI_A trzciny, sitowia ID INFORM_DODATKOWA TYP GEOMETRYCZNY: OBSZAR Typ danych Wymagane Opis atrybutu, przykładowe T(38) Identyfikator obiektu T(255) Dodatkowe informacje dotyczące obiektu Tabela atrybutów specjalnych: Typ Wymagane danych ( not null ) Opis atrybutu, przykładowe KOD_TBD T(6) Kod klasyfikacyjny TBD KOD_VMAP N(4) Kod klasyfikacyjny w standardzie VMAP AKTUALNOSC_G DT Stan aktualności geometrii obiektu AKTUALNOSC_A DT Stan aktualności atrybutów obiektu KAT_DOKL_GEOM [SLKAT_DOKL] N(3) Kategoria dokładności geometrycznej DOKL_GEOM N(4,1) Średni błąd połoŝenia obiektu w m ZRODLO_DANYCH_G [WKZRODLA_DANYCH] T(20) Źródło danych geometrycznych ZRODLO_DANYCH_A [WKZRODLA_DANYCH] T(20) Źródło danych atrybutowych KAT_ISTNIA [SLKAT_ISTN] N(3) Status, stan obiektu _REPR_GEOM [SLREPR_GEOM] T(3) Rodzaj reprezentacji geometrycznej UWAGI Informacje dotyczące wprowadzania T(255) danych UZYTKOWNIK Identyfikator uŝytkownika T(15) wprowadzającego / modyfikującego obiekt DATA_UTWORZENIA DT Data utworzenia obiektu DATA_MODYFIKACJI DT Data modyfikacji obiektu 13

14 PoniŜsza tabela definiuje, które atrybutów specjalnych naleŝy wypełnić obligatoryjnie, o ile nie zostało to szczegółowo opisane dla poszczególnych klas obiektów. KOD_TBD KOD_VMAP AKTUALNOSC_G AKTUALNOSC_A KAT_DOKL_GEOM DOKL_GEOM ZRODLO_DANYCH_G ZRODLO_DANYCH_A KAT_ISTNIA _REPR_GEOM UWAGI UZYTKOWNIK DATA_UTWORZENIA DATA_MODYFIKACJI Obligatoryjne Definicje klas obiektów SW Sieci cieków Rzeka, strumień (SW RK 01) Rzeka jest ciekiem naturalnym powstałym z połączenia strumieni (strug, potoków) lub wypływającym z jeziora, źródła, nieraz z obszaru zabagnionego. Strumień, struga (na terenach równinnych), potok (na terenach górskich) są określeniami małych cieków naturalnych o obszarze zasilania od kilku do kilkudziesięciu kilometrów kwadratowych. Kanał (SW RK 02) Sztuczna arteria wodna, zwykle o trapezowym przekroju poprzecznym, zaopatrzona w róŝne urządzenia hydrotechniczne, w zaleŝności od przeznaczenia. WyróŜnia się kanały: melioracyjne, Ŝeglugowe, przemysłowe i energetyczne, doprowadzające wodę do zakładów przemysłowych i energetycznych. Rów melioracyjny (SW ML 01) Rowem melioracyjnym nazywa się sztuczne koryto (wykop podłuŝny), na ogół napełniane wodą. Rowy tworzą system melioracyjny (odwadniający lub nawadniający). WyróŜnia się rowy melioracyjne zbiorcze i zwykłe. Rów zbiorczy odprowadza lub doprowadza wodę do rowów mniejszych. Rów melioracyjny zwykły na ogół odprowadza wodę do rowu zbiorczego. 14

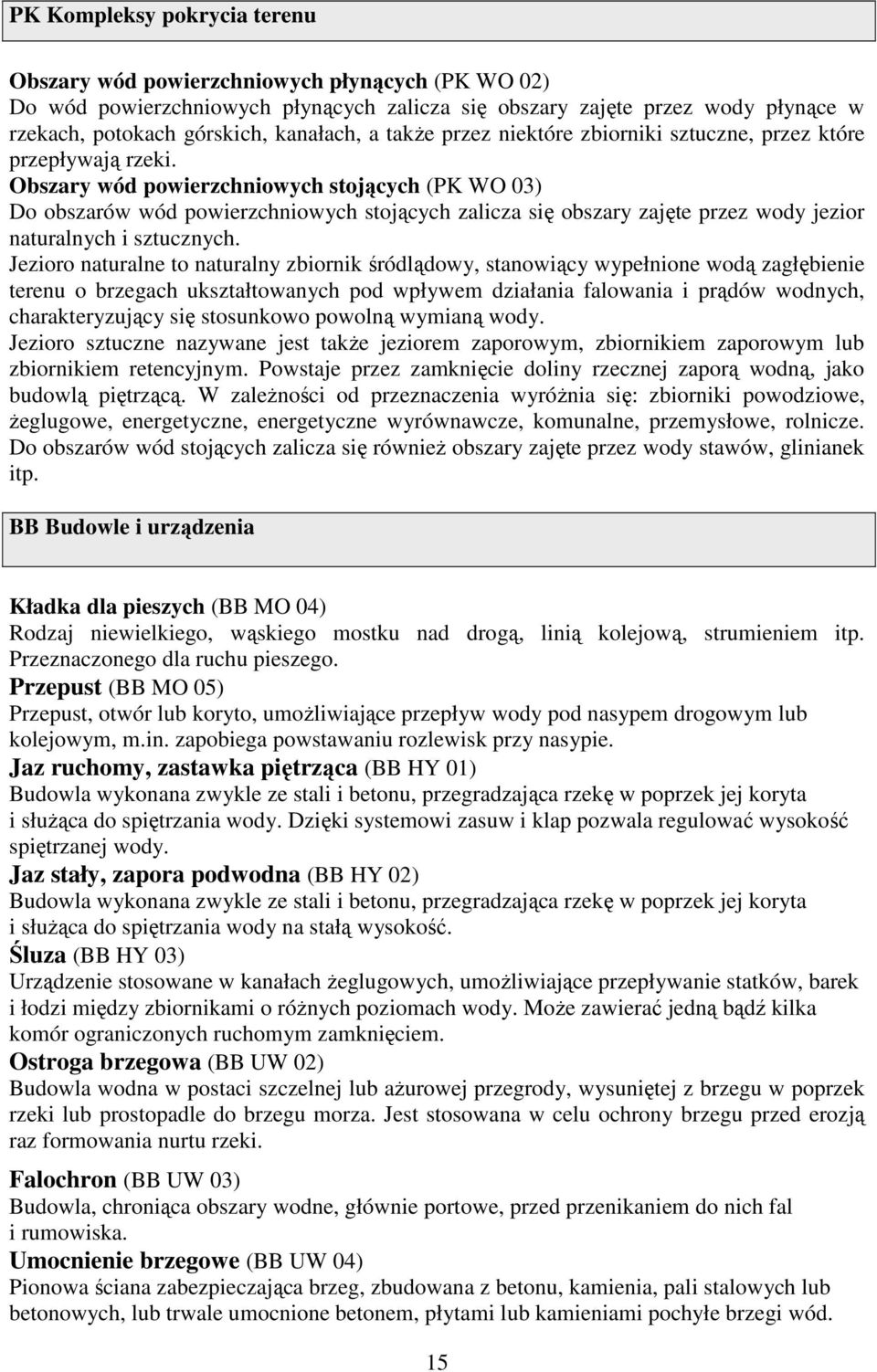

15 PK Kompleksy pokrycia terenu Obszary wód powierzchniowych płynących (PK WO 02) Do wód powierzchniowych płynących zalicza się obszary zajęte przez wody płynące w rzekach, potokach górskich, kanałach, a takŝe przez niektóre zbiorniki sztuczne, przez które przepływają rzeki. Obszary wód powierzchniowych stojących (PK WO 03) Do obszarów wód powierzchniowych stojących zalicza się obszary zajęte przez wody jezior naturalnych i sztucznych. Jezioro naturalne to naturalny zbiornik śródlądowy, stanowiący wypełnione wodą zagłębienie terenu o brzegach ukształtowanych pod wpływem działania falowania i prądów wodnych, charakteryzujący się stosunkowo powolną wymianą wody. Jezioro sztuczne nazywane jest takŝe jeziorem zaporowym, zbiornikiem zaporowym lub zbiornikiem retencyjnym. Powstaje przez zamknięcie doliny rzecznej zaporą wodną, jako budowlą piętrzącą. W zaleŝności od przeznaczenia wyróŝnia się: zbiorniki powodziowe, Ŝeglugowe, energetyczne, energetyczne wyrównawcze, komunalne, przemysłowe, rolnicze. Do obszarów wód stojących zalicza się równieŝ obszary zajęte przez wody stawów, glinianek itp. BB Budowle i urządzenia Kładka dla pieszych (BB MO 04) Rodzaj niewielkiego, wąskiego mostku nad drogą, linią kolejową, strumieniem itp. Przeznaczonego dla ruchu pieszego. Przepust (BB MO 05) Przepust, otwór lub koryto, umoŝliwiające przepływ wody pod nasypem drogowym lub kolejowym, m.in. zapobiega powstawaniu rozlewisk przy nasypie. Jaz ruchomy, zastawka piętrząca (BB HY 01) Budowla wykonana zwykle ze stali i betonu, przegradzająca rzekę w poprzek jej koryta i słuŝąca do spiętrzania wody. Dzięki systemowi zasuw i klap pozwala regulować wysokość spiętrzanej wody. Jaz stały, zapora podwodna (BB HY 02) Budowla wykonana zwykle ze stali i betonu, przegradzająca rzekę w poprzek jej koryta i słuŝąca do spiętrzania wody na stałą wysokość. Śluza (BB HY 03) Urządzenie stosowane w kanałach Ŝeglugowych, umoŝliwiające przepływanie statków, barek i łodzi między zbiornikami o róŝnych poziomach wody. MoŜe zawierać jedną bądź kilka komór ograniczonych ruchomym zamknięciem. Ostroga brzegowa (BB UW 02) Budowla wodna w postaci szczelnej lub aŝurowej przegrody, wysuniętej z brzegu w poprzek rzeki lub prostopadle do brzegu morza. Jest stosowana w celu ochrony brzegu przed erozją raz formowania nurtu rzeki. Falochron (BB UW 03) Budowla, chroniąca obszary wodne, głównie portowe, przed przenikaniem do nich fal i rumowiska. Umocnienie brzegowe (BB UW 04) Pionowa ściana zabezpieczająca brzeg, zbudowana z betonu, kamienia, pali stalowych lub betonowych, lub trwale umocnione betonem, płytami lub kamieniami pochyłe brzegi wód. 15

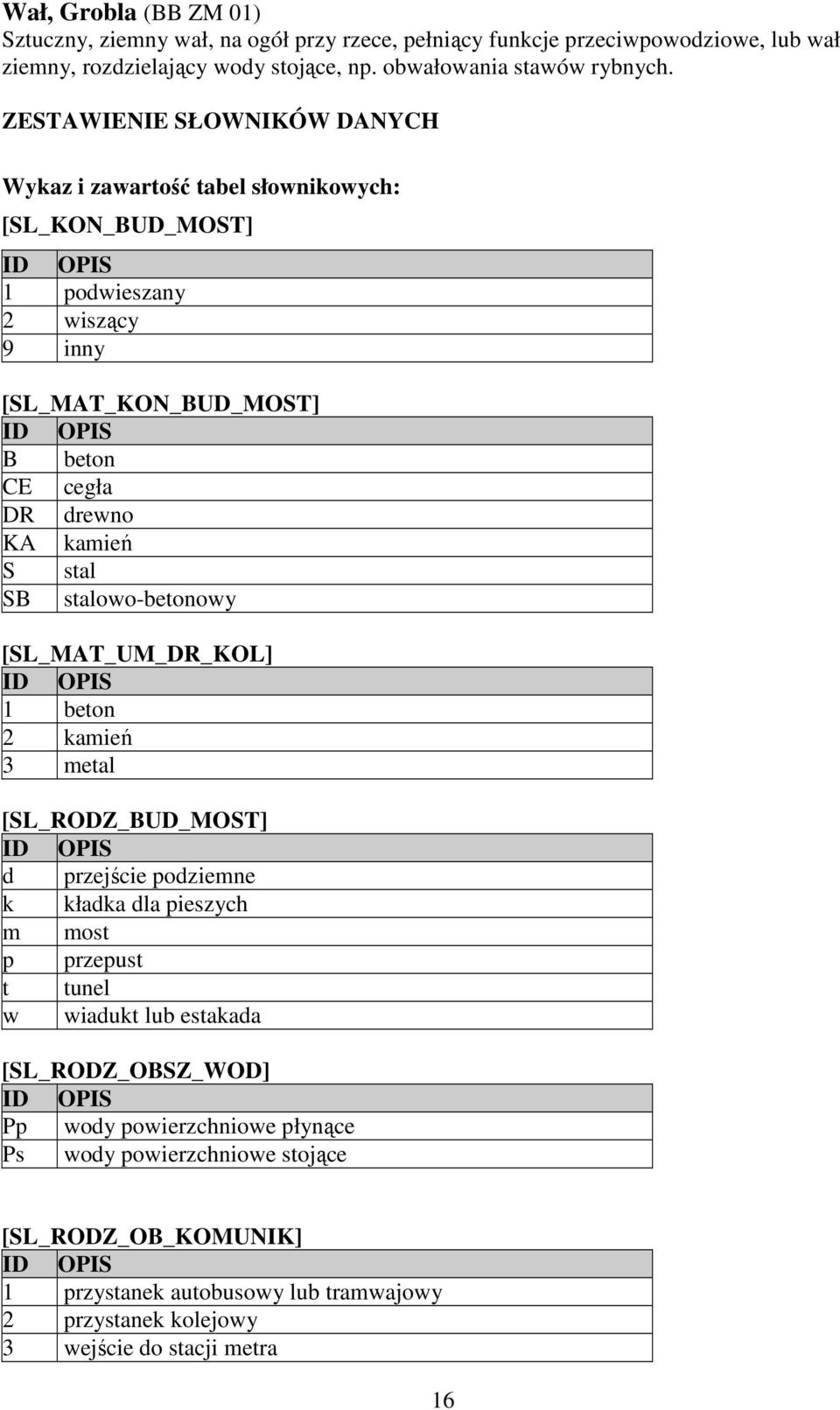

16 Wał, Grobla (BB ZM 01) Sztuczny, ziemny wał, na ogół przy rzece, pełniący funkcje przeciwpowodziowe, lub wał ziemny, rozdzielający wody stojące, np. obwałowania stawów rybnych. ZESTAWIE SŁOWNIKÓW DANYCH Wykaz i zawartość tabel słownikowych: [SL_KON_BUD_MOST] 1 podwieszany 2 wiszący 9 inny [SL_MAT_KON_BUD_MOST] B beton CE cegła DR drewno KA kamień S stal SB stalowo-betonowy [SL_MAT_UM_DR_KOL] 1 beton 2 kamień 3 metal [SL_RODZ_BUD_MOST] d przejście podziemne k kładka dla pieszych m most p przepust t tunel w wiadukt lub estakada [SL_RODZ_OBSZ_WOD] Pp wody powierzchniowe płynące Ps wody powierzchniowe stojące [SL_RODZ_OB_KOMUNIK] 1 przystanek autobusowy lub tramwajowy 2 przystanek kolejowy 3 wejście do stacji metra 16

17 4 schody 5 sygnał świetlny 6 semafor 7 słup kilometrowy drogowy 8 słup kilometrowy rzeczny 9 inny 10 stanowisko do pobierania opłat na drodze płatnej [SL_RODZ_POLOZ] -1 pod powierzchnią gruntu 0 na powierzchni gruntu 1 pierwszy poziom ponad powierzchnią gruntu 2 drugi poziom ponad powierzchnią gruntu 3 trzeci poziom ponad powierzchnią gruntu 4 czwarty poziom ponad powierzchnią gruntu [SL_RODZ_ROW_M] Rb rów melioracyjny zbiorczy Rm rów melioracyjny zwykły [SL_RODZ_RZEK_K] Kn kanał Rz rzeka St strumień lub potok [SL_ST_EK_CIEKOW] CZ częściowo Ŝeglowny NZ nieŝeglowny Z Ŝeglowny Tabele słownikowe dla atrybutów specjalnych: [SLKAT_DOKL] 1 Dokładny 2 PrzybliŜony 3 Niepewny [SLKAT_ISTN] 1 Eksploatowany 2 W budowie 3 Zniszczony 4 Tymczasowy 5 Nieczynny [SLREPR_GEOM] 17

18 ID OG OI LU KR SL MC SG ZP MI MA SZ ZU PU OPIS Oś geometryczna Oś interpolowana Umowna linia wewnątrz obiektu Krawędź Sztuczny łącznik Miejsce charakterystyczne Środek geometryczny Zarys podstawy Minimalny zasięg Maksymalny zasięg Średni zasięg Zasięg umowny Punkt umowny ZRODLA_DANYCH] Mtp10 Mapa topograficzna 1: Mz Mapa zasadnicza Mtp50 Mapa topograficzna, Mapa hydrograficzna 1: Ort Ortofotomapa Str Pomiar stereoskopowy Bdk1 Baza danych wg instrukcji K-1 GEOS Baza danych geodezyjnych i grawimetrycznych GUGiK PRG Baza danych Państwowego Rejestru Granic GUGiK BDD Baza danych drogowych GDDKiA Trn Pomiar terenowy EGiB Ewidencja gruntów i budynków 18
