1 USŁUGI BRANŻY ELEKTRYCZNEJ ELKO Bogdan Kozak Bartoszyce ul. Jeziorna 3 tel Regon NIP egz. Nr 4 PROJEKT WYKONAWCZY INSTALACJE ELEKTRYCZNE WEWNĘTRZNE INWESTOR: ADRES INWESTYCJI: ZESPÓŁ SZKÓŁ Z UKRAIŃSKIM JĘZYKIEM NAUCZANIA GÓROWO IŁ. IL. SZKOLNA 6 ZESPÓŁ SZKÓŁ Z UKRAIŃSKIM JĘZYKIEM NAUCZANIA GÓROWO IŁ. Ul. SZKOLNA 6 Jednostka ewidencyjna POWIAT BARTOSZYCKI, MIASTO GÓROWO IŁAWECKIE Jednostka projektowa: Usługi Branży Elektrycznej ELKO ul. Jeziorna Bartoszyce Nazwa projektu: WYMIANA OŚWIETLENIA WEWNĘTRZNEGO SALI SPORTOWEJ Branża : ELEKTRYCZNA Imię i nazwisko Nr upr Podpis OPRACOWAŁ tech. Bogdan Kozak 87/85/OL kwiecień 2013

2 -2- SPIS TREŚCI - opis techniczny od str. 3 do str. 5 - wyniki doboru oświetlenia wewnętrznego od str. 6 do str zestawienie materiałów dla rozdzielnicy od str. 15 do str wykaz rysunków str. 17

3 01. Podstawa opracowania: OPIS TECHNICZNY - zlecenie inwestora - projekt budowlany obiektu - inwentaryzacja instalacji elektrycznej zasilającej - katalogi producentów - obowiązujące przepisy i normy - uzgodnienia i zalecenia inwestora 02. Zakres opracowania: - linia instalacyjna zasilenia inwentaryzacja - rozdzielnia T-W wyłączników /sali gimnastycznej/ - instalacja elektryczna oświetlenia wewnętrznego - system ochrony przeciwporażeniowej 03. Inwentaryzacja stanu istniejącego: Sala gimnastyczna jest zasilona z instalacji wewnętrznej szkoły. Obecnie budynek posiada układ pomiaru zużycia energii elektrycznej w systemie pólpośrednim. Licznik znajduje się w tablicy pomiarowej T-L w budynku. Licznik 3-fazowy pomiar energii dla całości budynku szkoły.układ pomiarowy pozostaje bez zmian na swoim miejscu. Mocnprzyłączeniowa dla pozostaje na obecnym poziomie. Obecne oświetlenie sali gimnastycznej jest w złym stanie technicznym, brak kloszy zagraża bezpieczeństwu użytkowników. Jakość oświetlenia oraz instalacji elektrycznej nie odpowiada wymogom obecnych norm i przepisów. Całość oświetlenia należy wymienić zgodnie z opracowaniem Linia instalacyjna zasilenia sali: Do zasilenie sali wykorzystać istniejące obwody typu YDYp 3x2,5mm² Parametry techniczne obwodu pokrywają potrzeby energetyczne projektowanej instalacji. Rozdzielnia TSg-1 i TSg-2 sali gimnastycznej zostaje również bez zmian Rozdzielnia TS-1 i TS-2 wyłączników ośw. /sali gimnastycznej/: Do zmontowania rozdzielnic użyć wyrobów firmy Legrand Fael.

4 - 4 - Rozdzielnice wykonać z typowych obudów typu RWN.x12, w wykonaniu IP 40 z drzwiczkami szarymi, uszczelką. Wewnętrznie rozdzielnię zmontować z produktów firmy Legrand Fael, zgodnie z rys. E- 5+E-6. Obciążalność długotrwała obudowy RWN wynosi Idd-125A, wytrzymałość na żar 750C/5s. Obudowy są wyposażone w szyny TH 35, osłony przednie i zaciski przewodów N i PE. Aparaturę modułową ułożyć w sposób wskazany na rysunkach elewacji rozdzielnic, rys. E-5+E-6. Rozdzielnię TS-1 oraz TS-2 mocować w wnęce w zagłębieniu w miejsce wskazanym na projekcie. Dopuszcza się mocowanie przełączników uruchamiania oświetlenia wewnątrz rozdzielnicy. Przy przełącznikach zainstalować lampki kontrolne sygnalizujące pracę obwodu Instalacje elektryczne oświetlenia wewnętrznego: Dla sali sportowej projektuje się oświetlenie z źródłami światła metalohalogenowymi. Typy opraw, wymagane natężenie oświetlenia, średnie natężenie ustalono w wyniku obliczeń doboru i opisano na planie instalacji sali. Średnie wartości natężenia oświetlenia ustalono w oparciu o dane z programu komputerowego do wspomagania doboru oświetlenia. Do opraw stosować źródła światła metalohalogenowe typu HIT 250W (do oświetlenia hal sportowych, wskaźnik oddawania barw Ra-85). Dobór oświetlenia w oparciu o wymogi PN-EN Oprawy w sali sportowej mocować bezpośrednio na ścianach bocznych natomiast na scenie na istniejących konstrukcjach, przy użyciu wsporników montażowych. Oprawy oświetlenia zasadniczego należy zawieszać na jednakowej wysokości. Typy opraw, ilości opraw oraz rozmieszczenie zgodnie z rysunkami roboczymi projektu i dołaczonymi obliczeniami. Wyniki komputerowego doboru oświetlenia dołączono do projektu. Do wykonania instalacji wykorzystać w części istniejące przewody kabelkowe o napięciu izolacji 750V. Nowe przewody pomiędzy oprawami układać w rurach instalacyjnych typu RL mocowanych na konstrukcjach stalowych, pod tynkiem. Zaprojektowano oświetlenie ewakuacyjne przewidziane do pracy na ciemno. Oświetlenie wykonać oprawami Star 1x8 oraz I Tech 9W led wyposażonymi w moduły awaryjne AW. Oświetlenie awaryjne pozwoli w sposób bezpieczny opuścić salę przez użytkowników w przypadku zaniku zasilenia lub wystąpienia zagrożenia. W sali zamontować oprawy ewakuacyjne kierunkowe przeznaczone do pracy na ciemno z piktogramem Kod 03. Nowe oprawy oświetlenia należy osłonić siatkami ochronnymi. Zbędne elementy instalacji zdemontować.

5 Ochrona przeciwporażeniowa: Dla całości instalacji stosować ochronę przeciwporażeniową przed dotykiem pośrednim, w systemie samoczynnego wyłączenia zasilenia dla układu sieciowego TN-S. Ochronę realizować przy pomocy wkładek topikowych nn, wyłączników nadmiarowych serii S-300. Ochronę zaprojektowano zgodnie z wymogami PN-HD Rozdziału funkcji przewodów z przewodu PEN, na przewody PE /ochronne/ oraz przewody N /neutralne/, w złączu zasilającym. Dla całości instalacji i urządzeń stosować wydzielony przewód ochronny PE. Za punktem rozdziału funkcji przewodów, nie wolno łączyć ze sobą przewodów ochronnych PE z przewodami neutralnymi N. Przewód N traktować jako przewód skrajny, będący pod napięciem. 04. Uwagi końcowe: W okresie budowy przestrzegać przepisy PBUiE, normy i zarządzenia. Wszelkie prace łączeniowe, przełączeniowe wykonać w stanie bez napięciowym. Roboty muszą być wykonane przez osoby lub firmy posiadające uprawnienia do prowadzenia robót elektrycznych. Po zakończeniu robót, przed włączeniem instalacji do eksploatacji, wykonać badanie odbiorcze /oględziny + pomiary/, zgodnie z wymogami PN-HD , ocenić bezpieczeństwo ludzi i urządzeń, podjąć decyzję o włączeniu pod napięcie. Należy w sposób trwały oznaczyć miejsca głównych wyłączników prądu. Ze względu na nieistotne zmiany w układanej instalacji zrezygnowano z wykonania obliczeń technicznych sprawdzających.

6 - 17 WYKAZ RYSUNKÓW -inwentaryzacja instalacji parter rys. E-1 -plan instalacji oświetlenia rys. E-2 -tablica TS-1 schemat zasilenia rys. E-3 -tablica TS-2 schemat zasilenia rys. E-4 -tablica TS-1 elewacja rys. E-5 -tablica TS-2 elewacja rys. E-6

7 Projekt 1 Partner kontaktowy: Numer zlecenia: Firma: Numer klienta: Data: Edytor: Artur Rusakowicz

8 Projekt Edytor Artur Rusakowicz Telefon faks aru@pxf.pl Spis treści Projekt 1 Strona tytułowa projektu 1 Spis treści 2 SALA FLASH SYM Podsumowanie 3 Oprawy (lista współrzędnych) 4 Powierzchnie obliczeniowe (zestawienie wyników) 6 Powierzchnie pomieszczenia Powierzchnia obliczeniowa 1 Izolinie (E, pionowe) 7 SALA COSMO ASYMETRYCZNE Podsumowanie 8 Oprawy (lista współrzędnych) 9 Powierzchnie pomieszczenia Powierzchnia obliczeniowa 1 Izolinie (E, pionowe) 12 Strona 2

9 Projekt Edytor Artur Rusakowicz Telefon faks aru@pxf.pl SALA FLASH SYM / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:224 Powierzchnia [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: m Siatka: 128 x 128 Punkty Margines: m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] PXF Lighting PX FLASH IP65 250W SM (1.000) NICE QR W 8st (1.000) W sumie: W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 4.30 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 3

10 Projekt Edytor Artur Rusakowicz Telefon faks aru@pxf.pl PXF Lighting PX FLASH IP65 250W SM lm, W, 1 x 1 x HQI-T/D 250W (Czynnik korekcyjny 1.000). SALA FLASH SYM / Oprawy (lista współrzędnych) Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 4

11 Projekt Edytor Artur Rusakowicz Telefon faks aru@pxf.pl SALA FLASH SYM / Oprawy (lista współrzędnych) NICE QR W 8st 1651 lm, W, 1 x 1 x HALOSPOT W SP (Czynnik korekcyjny 1.000). Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 5

12 Projekt Edytor Artur Rusakowicz Telefon faks aru@pxf.pl SALA FLASH SYM / Powierzchnie obliczeniowe (zestawienie wyników) Skala 1 : 224 Lista powierzchni obliczeniowych Nr. Etykieta Typ Siatka E m [lx] 1 Powierzchnia obliczeniowa 1 pionowy, 0.0 E min [lx] E max [lx] E min / E m E min / E max 64 x Strona 6

13 Projekt Edytor Artur Rusakowicz Telefon faks aru@pxf.pl SALA FLASH SYM / Powierzchnia obliczeniowa 1 / Izolinie (E, pionowe) Położenie powierzchni w pomieszczeniu: Zaznaczony punkt: (2.700 m, m, m) Wartości Lux, Skala 1 : 73 Siatka: 64 x 64 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Obrócenie: 0.0 Strona 7

14 Projekt Edytor Artur Rusakowicz Telefon faks aru@pxf.pl SALA COSMO ASYMETRYCZNE / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:224 Powierzchnia [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: m Siatka: 128 x 128 Punkty Margines: m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] EVOLUTION AS HIT 250W (1.000) PXF Lighting PX FLASH IP65 250W SM (1.000) NICE QR W 8st (1.000) W sumie: W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 3.87 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 8

15 Projekt Edytor Artur Rusakowicz Telefon faks aru@pxf.pl SALA COSMO ASYMETRYCZNE / Oprawy (lista współrzędnych) EVOLUTION AS HIT 250W lm, W, 1 x 1 x HQIT250D (Czynnik korekcyjny 1.000). Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 9

16 Projekt Edytor Artur Rusakowicz Telefon faks aru@pxf.pl SALA COSMO ASYMETRYCZNE / Oprawy (lista współrzędnych) PXF Lighting PX FLASH IP65 250W SM lm, W, 1 x 1 x HQI-T/D 250W (Czynnik korekcyjny 1.000). Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 10

17 Projekt Edytor Artur Rusakowicz Telefon faks aru@pxf.pl SALA COSMO ASYMETRYCZNE / Oprawy (lista współrzędnych) NICE QR W 8st 1651 lm, W, 1 x 1 x HALOSPOT W SP (Czynnik korekcyjny 1.000). Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 11

18 Projekt Edytor Artur Rusakowicz Telefon faks aru@pxf.pl SALA COSMO ASYMETRYCZNE / Powierzchnia obliczeniowa 1 / Izolinie (E, pionowe) Położenie powierzchni w pomieszczeniu: Zaznaczony punkt: (2.700 m, m, m) Wartości Lux, Skala 1 : 73 Siatka: 64 x 64 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Obrócenie: 0.0 Strona 12

19 ZESTAWIENIE OPRAW OŚWIETLENIA SALI GIMNASTYCZNEJ Lp. Nr kat Nazwa Moc Źródło Kolor Ilość 1 CL EVOLUTION AS IP66 + źródło 250 HIT/E40/ Szary 10 2 PX FLASH SM 250 HST,HIT/E40/ Biały 6 3 PX FLASH Siatka - - Biały 6 4 MA4422 itech 3L/1-9W/ ST/Woprawa 3h 3x3W POWER LED / NM/ 9W ST (kolor biały) 9 LED Biały 3 5 CL NICE SPOT + źródło 100 QR111/G53/ Szary 8 6 MNEL20 STAR E 1,5h 8 T5/G5/ Biały 5 W celu uniknięcia pomyłki proszę o porównanie zamienników z oryginałami.

20 Lista materiałów Cennik: 18/03/2013 Lista urządzeń Legrand Referencja Opis Ilość ZAMEK Z KLUCZEM ROZŁ. IZOL. FR A LAMPKA SYGNAL. ZIELONA L ROZDZ. RWN 1 x 12 DRZWI METALOWE 1 Nr. projektu: E-4 Nr. rysunku: Autor: Bogdan Kozak Data: Tablica TS-1 Tablica TS-1 C B A F E D Nr. akrusza: 1 /

21 Lista Materiałów Cennik: 18/03/2013 Ilość rozdzielnic: 1 Lista urządzeń Legrand Referencja Opis Ilość ZAMEK Z KLUCZEM ROZŁ. IZOL. FR A 1 MOD LAMPKA SYGNAL. ZIELONA L ROZDZ. RWN 2 x 12 DRZWI METALOWE 1 Nr. projektu: E-4 Nr. rysunku: Autor: Data: Tablica TS-2 C B A F E D Nr. akrusza: 1 /

22

23

24

25

26 330 mm L303 ZIELONY L303 ZIELONY L303 ZIELONY L303 ZIELONY L303 ZIELONY Q1 Q2 Q3 Q4 Q5 16A 16A 16A 16A 16A Rys. E-5 ELEWACJA CZOŁOWA TS-1 Tablica TS-1 Tablica TS-1 Nr. projektu: E-4 C F Nr. rysunku: B A E D Data: Autor: Bogdan Kozak Nr. akrusza: 1 / 305 mm

27 330 mm L303 ZIELONY L303 ZIELONY L303 ZIELONY L303 ZIELONY L303 ZIELONY L303 ZIELONY Q1 Q2 Q3 Q4 Q5 Q6 16A 16A 16A 16A 16A 16A Rys. E-6 ELEWACJA TABLICY TS-2 Tablica TS-2 Tablica TS-2 Nr. projektu: E-4 C F Nr. rysunku: E-6 B A E D Data: Autor: Bogdan Kozak Nr. akrusza: 1 / 430 mm

28 Naświetlacze EVOLUTION AS Naświetlacz zewnętrzny ze źródłem światła w komplecie. Wersja z asymetrycznym rozsyłem światła. Warianty 250W 250W 250W 400W 400W 400W 250W 250W 250W 400W 400W 400W 250W 250W 250W 400W 400W 400W HIT /E40/ HIT /E40/ HIT /E40/ HIT /E40/ HIT /E40/ HIT /E40/ HIT* /E40/ HIT* /E40/ HIT* /E40/ HIT* /E40/ HIT* /E40/ HIT* /E40/ HST /E40/ HST /E40/ HST /E40/ HST /E40/ HST /E40/ HST /E40/ 11,03 CL ,03 CL ,03 CL ,23 CL ,23 CL ,23 CL ,63 CL ,63 CL ,63 CL ,95 CL ,95 CL ,95 CL ,03 CL ,03 CL ,03 CL ,22 CL ,22 CL ,22 CL Akcesoria Ogranicznik strumienia 0,40 CL ,40 CL ,40 CL Przesłona antyolśnieniowa 0,50 CL ,50 CL ,50 CL plexi@pxf.pl PXF Lighting, ul. Jutrzenki 73, Warszawa, tel , fax

29 Siatka ochronna 0,30 CL Łącznik do słupa 1,20 CL PXF Lighting, ul. Jutrzenki 73, Warszawa, tel , fax

30 Naświetlacze FLASH SM Naświetlacz przemysłowy w wersji natynkowej oraz do wbudowania o symetrycznym rozsyle światła. Opcjonalnie z siatką i ramką maskującą. Możliwość zamontowania układu CLA. Montaż: nastropowy, wpuszczany. Materiały: obudowa z blachy stalowej ocynkowanej malowanej elektrostatycznie w kolorze białym. Odbłyśnik młotkowany z aluminium. Szyba przezroczysta ze szkła hartowanego. Warianty 150W 150W 250W 400W HST /E27/ HIE /E27/ HST, HIT /E40/ HST, HIT /E40/ 8,00 PX ,00 PX ,00 PX ,50 PX plexi@pxf.pl PXF Lighting, ul. Jutrzenki 73, Warszawa, tel , fax

31 Akcesoria FLASH - ramka z siatką 1,20 PX FLASH - ramka maskująca 1,12 PX FLASH - układ CLA Zalecane źródło halogenowe 150W E27. 0,40 PX plexi@pxf.pl PXF Lighting, ul. Jutrzenki 73, Warszawa, tel , fax

32 Projektory NICE SPOT Regulowany w dwóch płaszczyznach projektor na halogenowe i metalohalogenkowe źródła światła. Posiada elegancki kształt a różnorodność źródeł umożliwia dobór odpowiedniego rozsyłu światła. Wykonanie: korpus aluminiowy malowany elektrostatycznie, odbłyśnik aluminiowy, przezroczysta szyba hartowana. Warianty 75W 75W 75W 100W 100W 100W QR 111 /G53/ QR 111 /G53/ QR 111 /G53/ QR 111 /G53/ QR 111 /G53/ QR 111 /G53/ 2,00 CL ,00 CL ,00 CL ,00 CL ,00 CL ,00 CL Akcesoria Adaptor elektryczny (6A) 0,07 IV W31 0,07 IV W30 0,07 IV W20 Adaptor mechaniczny W celu zamontowania oprawy NICE do szynoprzewodu należy zamówić komplet adaptorów (elektryczny i mechaniczny). 0,08 IV ,08 IV Baza mocująca 0,14 CL ,14 CL ,14 CL Klapka antyolśnieniowa plexi@pxf.pl PXF Lighting, ul. Jutrzenki 73, Warszawa, tel , fax

33 0,20 CL ,20 CL ,20 CL Zawieszenie 0,20 CL ,20

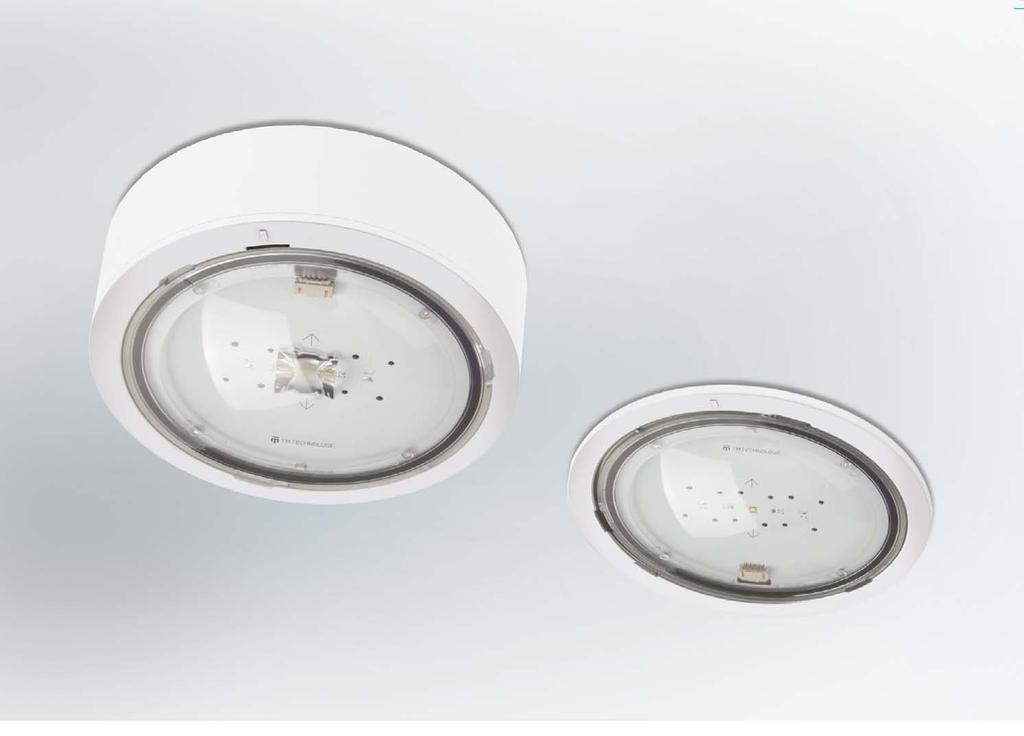

34 itech Typ Type Model Model Źródło światła Light source Czas Time Funkcja Function Strumień Luminous flux Dostępne kolory Avaible colours Wersja Version itech 1l/1/3W/n(p) 3W / 1 Powerled 1 h nm / 180 lm w/g/s st, at, ct, data itech 3l/1/3W/n(p) 3W / 1 Powerled 3 h nm / 180 lm w/g/s st, at, ct, data itech l/cb/3w/n(p) 3W / 1 Powerled 180 lm / 180 lm w/g/s cb itech 1l/1/9W/n(p) 9W / 3 Powerled 1 h nm / 511 lm w/g/s st, at, ct, data itech 3l/1/9W/n(p) 9W / 3 Powerled 3 h nm / 366 lm w/g/s st, at, ct, data itech l/cb/9w/n(p) 9W / 3 Powerled 511 lm / 511 lm w/g/s cb itech 1l/1/3W cor/n(p) 3W / 1 Powerled 1 h nm / 180 lm w/g/s st, at, ct, data itech 3l/1/3W cor/n(p) 3W / 1 Powerled 3 h nm / 180 lm w/g/s st, at, ct, data itech l/cb/3w cor/n(p) 3W / 1 Powerled 180 lm / 180 lm w/g/s cb itech 1l/1/9W cor/n(p) 9W / 3 Powerled 1 h nm / 578 lm w/g/s st, at, ct, data itech 3l/1/9W cor/n(p) 9W / 3 Powerled 3 h nm / 414 lm w/g/s st, at, ct, data itech l/cb/9w cor/n(p) 9W / 3 Powerled 578 lm / 578 lm w/g/s cb cor zawiera optykę, do korytarzy / contains the optics, for corridors nm praca awaryjna / non maintained w/g/s biały/szary/specjalne zamówienie / white/grey/special order n wersja natynkowa / surface mounted Wymiary [mm] : Dimensions p wersja podtynkowa / recessed mounted st wersja standard / standard version at test automatyczny indywidualny / automatic separate test data centralny monitoring / central monitoring ct test automatyczny centralny / automatic central test cb centralna bateria / central battery MODEL P MODEL N Katalog Lens COR Easy open Suspension bracket Bracket 30 Electric system 170 Oprawy oświetlenia awaryjnego i ewakuacyjnego - ONTEC Emergency and evacuation lighting fittings - ONTEC 21

35 Bartoszyce Oświadczenie o sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Zgodnie z art.20 ust.4 ustawy z dnia 7 lipca 1994r Prawo budowlane (DZ. U z 2000r nr 106, poz 1126, ze zmianami) oświadczam, że projekt Wymiany Oświetlenia Wewnętrznego Pomieszczeń Sali Sportowej Szkolnej Górowie Iławeckim ul. Szkolnej 6 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant

36
