1 Raporty z realizacji inwestycji Nasze referencje impulsy dla waszego projektu biogazowni

2 Consentis potrafi! Słuchajcie naszych klientów. Szanowni Klienci zainteresowani biogazem! Mówiąc jasno: biogaz jest jedynym w swoim rodzaju źródłem energii odnawialnej, które umożliwia wytwarzanie prądu i ciepła a także może być wykorzystywane jako paliwo. Zatem wasz projekt biogazowni od samego początku trafia we właściwe ręce. Udostępniając naszą nową mapę referencyjną firmy Consentis chcielibyśmy przedstawić aktualny przegląd usług firmy Consentis i zaprezentować krajowe i zagraniczne przedsiębiorstwa rolnicze, które powierzyły nam swoje projekty i już pomyślnie produkują biogaz. Jednocześnie chcielibyśmy zapoznać was z naszą pracą i przedstawić przykłady praktycznej realizacji instalacji biogazu przez firmę Consentis. Przeglądanie poniższych stron może podsunąć wam pomysły i przekonać do projektu biogazowni. Dlatego: pozwólcie się zainspirować! Jeśli potrzebujecie więcej informacji na temat tej lub innej referencji, chętnie zawsze pomożemy; udostępnimy szczegółowe informacje dotyczące danej instalacji i zorganizujemy wizytę w zakładzie. Życzymy teraz zapoznania się z praktyczną realizacją biogazowni przez firmę Consentis.

3 Raport z realizacji inwestycji Kloosterman, Nieuweroord (NL) Rok budowy 2006 Moc Materiał wsadowy Wkład substratów stałych Zbiorniki Koncepcja wykorzystania ciepła 1,67 MW (2 silniki po 835 kw) Odpady tłuszczowe roślinne, kukurydza 3 ruchome podłogi 3 fermentatory Ø po 18 m, 2 fermentatory wtórne Ø po 28 m, zbiornik odpadów fermentacyjnych Ø 35 m Moduł ORC

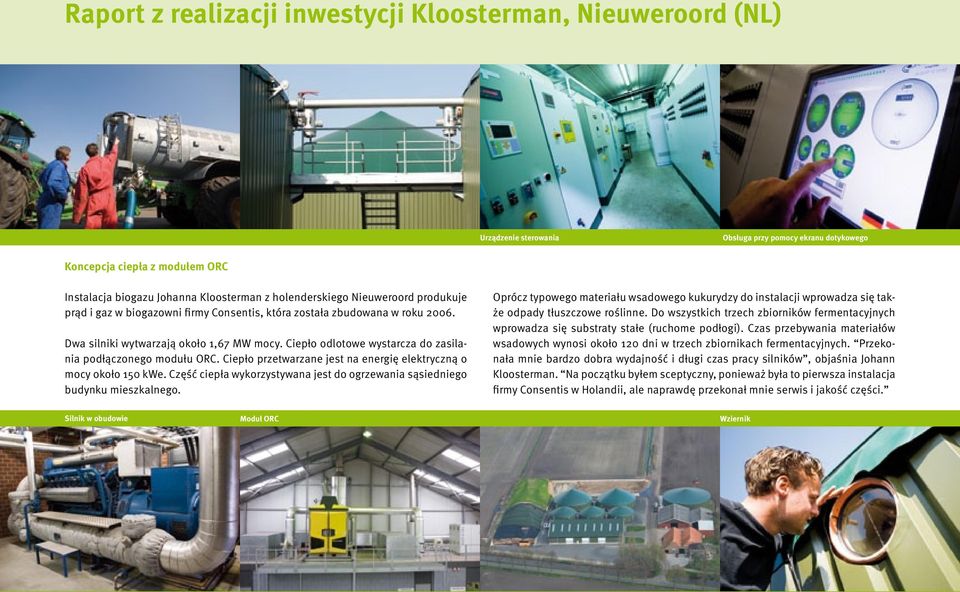

4 Raport z realizacji inwestycji Kloosterman, Nieuweroord (NL) Urządzenie sterowania Obsługa przy pomocy ekranu dotykowego Koncepcja ciepła z modułem ORC Instalacja biogazu Johanna Kloosterman z holenderskiego Nieuweroord produkuje prąd i gaz w biogazowni firmy Consentis, która została zbudowana w roku Dwa silniki wytwarzają około 1,67 MW mocy. Ciepło odlotowe wystarcza do zasilania podłączonego modułu ORC. Ciepło przetwarzane jest na energię elektryczną o mocy około 150 kwe. Część ciepła wykorzystywana jest do ogrzewania sąsiedniego budynku mieszkalnego. Oprócz typowego materiału wsadowego kukurydzy do instalacji wprowadza się także odpady tłuszczowe roślinne. Do wszystkich trzech zbiorników fermentacyjnych wprowadza się substraty stałe (ruchome podłogi). Czas przebywania materiałów wsadowych wynosi około 120 dni w trzech zbiornikach fermentacyjnych. Przekonała mnie bardzo dobra wydajność i długi czas pracy silników, objaśnia Johann Kloosterman. Na początku byłem sceptyczny, ponieważ była to pierwsza instalacja firmy Consentis w Holandii, ale naprawdę przekonał mnie serwis i jakość części. Silnik w obudowie Moduł ORC Wziernik

5 Sprawozdanie z realizacji inwestycji CHP Overhoff, Baccum (D) Rok budowy 2009 Moc 500 kw Materiał wsadowy Obornik zbity, żyto na zieloną masę, gnojowica Wkład substratów stałych 2 mieszalniki pionowe Zbiorniki 2 fermentatory Ø po 23 m, fermentator wtórny Ø 30 m, zbiornik odpadów fermentacyjnych Ø 30 m, zbiornik na gnojowicę, zbiornik na wodę gnojową i deszczową Koncepcja wykorzystania Klinika (kogenerator-satelita) ciepła

6 Sprawozdanie z realizacji inwestycji CHP Overhoff, Baccum (D) Mieszalnik pionowy Napełnianie mieszalnika pionowego Urządzenie sterowania Miejsce napełniania i odbioru Pochodnia gazowa Biogaz jako nowa gałąź działalności Już czwarte pokolenie przedsiębiorstwa rodzinnego CHP Overhoff z Baccum w Dolnej Saksonii zajmuje się handlem bydła. W roku 2009 oprócz handlu bydłem powstała druga gałąź działalności. Zdecydowali się na instalację biogazu firmy Consentis o mocy 500 kw. W instalacji biogazu wykorzystuje się obornik od buhajów i gnojowicę bydlęcą z własnego chowu bydła. Możliwe jest to oczywiście w regionie silnego chowu bydła. Produkujemy bioenergię i wykorzystujemy własną gnojowicę, objaśnia Hermann Overhoff. Także koncepcja ciepła jest dobrze przemyślana. Przy pomocy wytworzonej energii przewodami gazowymi zasilany jest agregat kogeneracyjny-satelita (BHKW). Ponieważ tutaj zamiast gorącej wody transportowany jest biogaz, możliwe są bez strat znacznie większe odległości. Ciepło uwolnione podczas wytwarzania prądu może być wykorzystane korzystnie cenowo. W tym przypadku powstałe ciepło otrzymuje klinika i wykorzystuje je prawie całkowicie. Silnik w obudowie System pomp Kogenerator-satelita (ciepło odlotowe dla kliniki)

7 Raport z realizacji inwestycji Bouwhuis, Witteveen (NL) Rok budowy 2008 Moc 1,59 MW (1,07 MW i 526 kw) Materiał wsadowy Kukurydza, resztki roślinne, tłuszcz roślinny Wkład substratów stałych Ruchoma podłoga Zbiorniki 2 fermentatory Ø po 21 m, fermentator wtórny Ø 27,5 m, zbiornik odpadów fermentacyjnych Ø 27,5 m Koncepcja wykorzystania ciepła Suszarnia odpadów fermentacyjnych

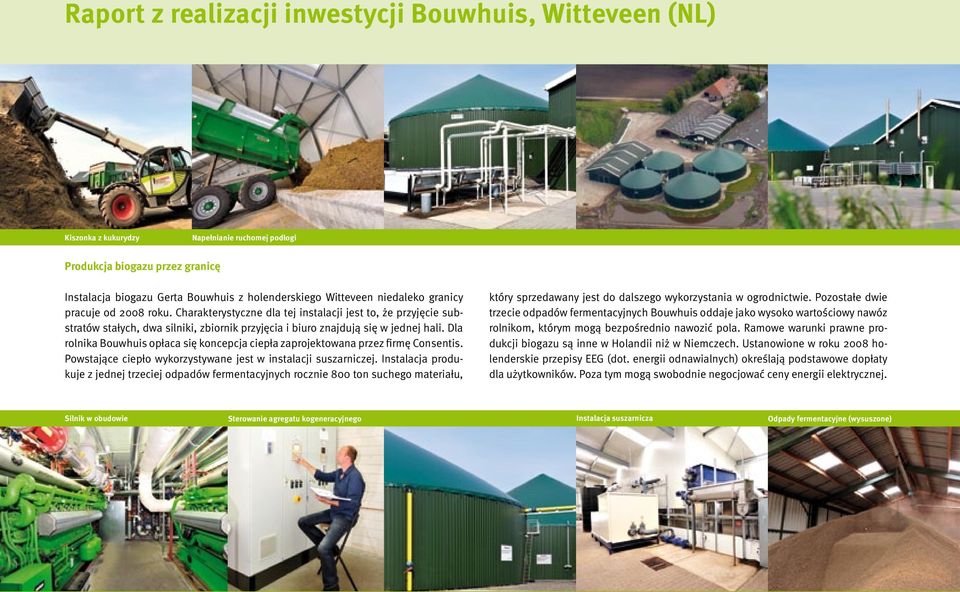

8 Raport z realizacji inwestycji Bouwhuis, Witteveen (NL) Kiszonka z kukurydzy Napełnianie ruchomej podłogi Produkcja biogazu przez granicę Instalacja biogazu Gerta Bouwhuis z holenderskiego Witteveen niedaleko granicy pracuje od 2008 roku. Charakterystyczne dla tej instalacji jest to, że przyjęcie substratów stałych, dwa silniki, zbiornik przyjęcia i biuro znajdują się w jednej hali. Dla rolnika Bouwhuis opłaca się koncepcja ciepła zaprojektowana przez firmę Consentis. Powstające ciepło wykorzystywane jest w instalacji suszarniczej. Instalacja produkuje z jednej trzeciej odpadów fermentacyjnych rocznie 800 ton suchego materiału, który sprzedawany jest do dalszego wykorzystania w ogrodnictwie. Pozostałe dwie trzecie odpadów fermentacyjnych Bouwhuis oddaje jako wysoko wartościowy nawóz rolnikom, którym mogą bezpośrednio nawozić pola. Ramowe warunki prawne produkcji biogazu są inne w Holandii niż w Niemczech. Ustanowione w roku 2008 holenderskie przepisy EEG (dot. energii odnawialnych) określają podstawowe dopłaty dla użytkowników. Poza tym mogą swobodnie negocjować ceny energii elektrycznej. Silnik w obudowie Sterowanie agregatu kogeneracyjnego Instalacja suszarnicza Odpady fermentacyjne (wysuszone)

9 Raport z realizacji inwestycji Meyer, Meppen-Bokeloh (D) Rok budowy 2009 Moc 500 kw (2 silniki po 250 kw) Materiał wsadowy Kukurydza, kiszonka z traw, obornik zbity, gnojowica Wkład substratów stałych Mieszalnik pionowy Zbiorniki Fermentator Ø 18 m, fermentator wtórny Ø 26 m, zbiornik odpadów fermentacyjnych Ø 32 m Koncepcja wykorzystania ciepła Sąsiednie budynki inwentarskie i domy mieszkalne (sieć ciepłownicza lokalna)

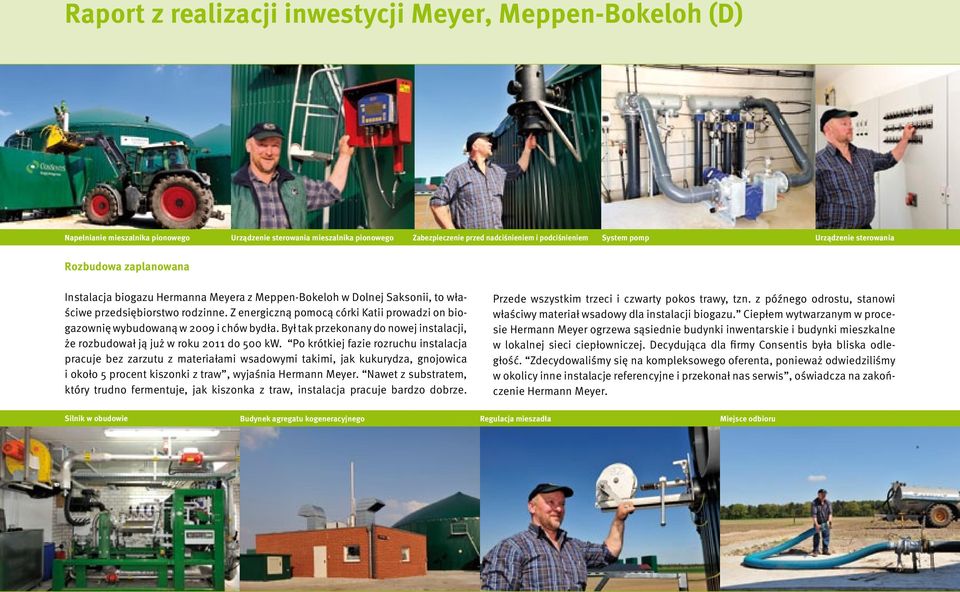

10 Raport z realizacji inwestycji Meyer, Meppen-Bokeloh (D) Napełnianie mieszalnika pionowego Urządzenie sterowania mieszalnika pionowego Zabezpieczenie przed nadciśnieniem i podciśnieniem System pomp Urządzenie sterowania Rozbudowa zaplanowana Instalacja biogazu Hermanna Meyera z Meppen-Bokeloh w Dolnej Saksonii, to właściwe przedsiębiorstwo rodzinne. Z energiczną pomocą córki Katii prowadzi on biogazownię wybudowaną w 2009 i chów bydła. Był tak przekonany do nowej instalacji, że rozbudował ją już w roku 2011 do 500 kw. Po krótkiej fazie rozruchu instalacja pracuje bez zarzutu z materiałami wsadowymi takimi, jak kukurydza, gnojowica i około 5 procent kiszonki z traw, wyjaśnia Hermann Meyer. Nawet z substratem, który trudno fermentuje, jak kiszonka z traw, instalacja pracuje bardzo dobrze. Przede wszystkim trzeci i czwarty pokos trawy, tzn. z późnego odrostu, stanowi właściwy materiał wsadowy dla instalacji biogazu. Ciepłem wytwarzanym w procesie Hermann Meyer ogrzewa sąsiednie budynki inwentarskie i budynki mieszkalne w lokalnej sieci ciepłowniczej. Decydująca dla firmy Consentis była bliska odległość. Zdecydowaliśmy się na kompleksowego oferenta, ponieważ odwiedziliśmy w okolicy inne instalacje referencyjne i przekonał nas serwis, oświadcza na zakończenie Hermann Meyer. Silnik w obudowie Budynek agregatu kogeneracyjnego Regulacja mieszadła Miejsce odbioru

11 Raport z realizacji inwestycji Bollmer Umwelt, Schwartenpohl (D) Rok budowy 2007 Moc 3,58 MW (3 silniki po 1,07 MW, 1 silnik 370 kw) Materiał wsadowy Bioodpady, gnojowica Wkład substratów stałych Mieszalnik pionowy Zbiorniki 4 zbiorniki przyjęć Ø po 11 m, 2 zbiorniki buforowe Ø po 15,5 m, 4 fermentatory Ø po 25,5 m, 2 fermentatory wtórne Ø po 25,5 m, 5 zbiorników odpadów pofermentacyjnych Ø po 25,5 m, zbiornik hydrolizujący Koncepcja wykorzystania Suszenie drewna, sąsiednie budynki inwentarskie ciepła (agregat kogeneracyjny-satelita)

12 Raport z realizacji inwestycji Bollmer Umwelt, Schwartenpohl (D) Hala przyjęć Laboratorium procesów biologicznych Elektryczna moc zainstalowana 3,58 MW Centrum recyklingu składników pokarmowych Schwartenpohl znajduje się w bezpośrednim obszarze firmy Consentis Anlagenbau i jej właścicielem oraz dyrektorem jest Georg Bollmer. Instalacja biogazu na skalę przemysłową została wybudowana w 2007 przez kompleksowego oferenta. Planowaniem i załatwianiem formalności zajął się również kompleksowy usługodawca firma Consentis. Instalacja posiada zainstalowaną moc elektryczną 3,58 MW. Odpowiada to zużyciu przez około 6000 gospodarstw domowych! Trzy silniki o mocy całkowitej 3,21 MW spalają wytworzony biogaz i napędzają generatory. Podstawę stanowi ton biomasy, którą dostarczają różni dostawcy, np. z przemysłu spożywczego. Zakład posiada własne laboratorium, w którym analizowane są procesy biologiczne. Laboratorium regularnie bada dostarczone materiały i substraty do fermentacji. Ciepło powstające w procesie wykorzystywane jest do suszenia drewna w kontenerach, w suszarce posuwowo obrotowej i poprzez agregat kogeneracyjny (satelitę) w sąsiednich budynkach inwentarskich. Centralne kotłownie, np. w ogrodnictwie i w innych obiektach odbierają wysuszone zrębki drewniane. Higienizacja Suszarka z płukaniem gazowym Suszarka posuwowo obrotowa Agregat kogeneracyjny w budynku Węzeł ciepłowniczy

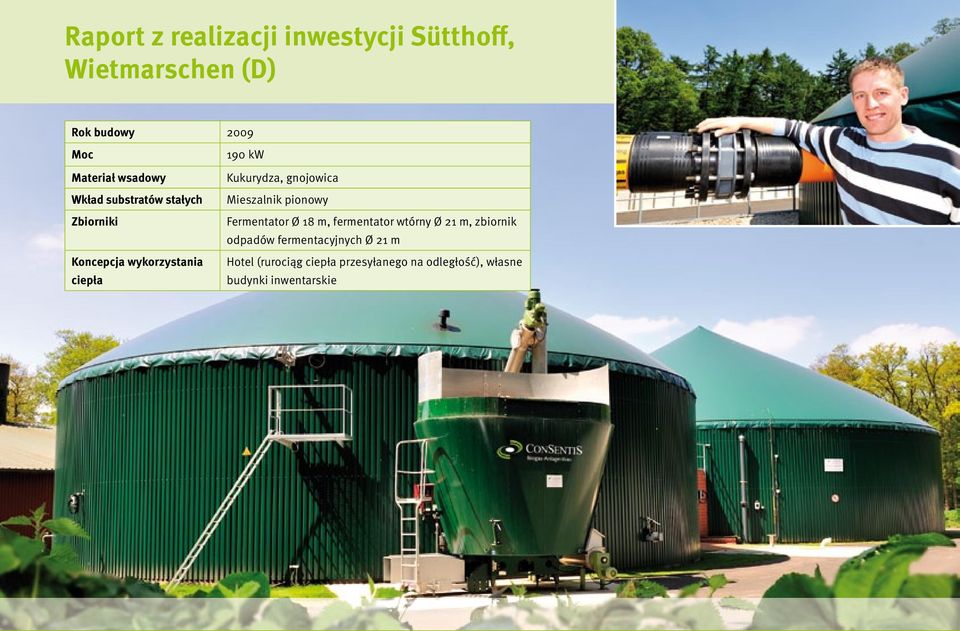

13 Raport z realizacji inwestycji Sütthoff, Wietmarschen (D) Rok budowy 2009 Moc Materiał wsadowy Wkład substratów stałych Zbiorniki Koncepcja wykorzystania ciepła 190 kw Kukurydza, gnojowica Mieszalnik pionowy Fermentator Ø 18 m, fermentator wtórny Ø 21 m, zbiornik odpadów fermentacyjnych Ø 21 m Hotel (rurociąg ciepła przesyłanego na odległość), własne budynki inwentarskie

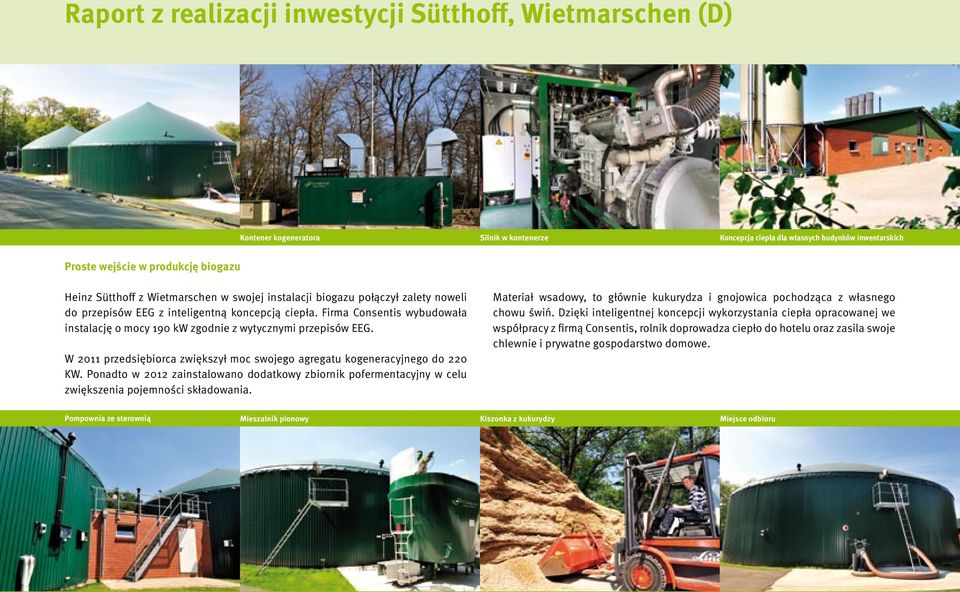

14 Raport z realizacji inwestycji Sütthoff, Wietmarschen (D) Kontener kogeneratora Silnik w kontenerze Koncepcja ciepła dla własnych budynków inwentarskich Proste wejście w produkcję biogazu Heinz Sütthoff z Wietmarschen w swojej instalacji biogazu połączył zalety noweli do przepisów EEG z inteligentną koncepcją ciepła. Firma Consentis wybudowała instalację o mocy 190 kw zgodnie z wytycznymi przepisów EEG. W 2011 przedsiębiorca zwiększył moc swojego agregatu kogeneracyjnego do 220 KW. Ponadto w 2012 zainstalowano dodatkowy zbiornik pofermentacyjny w celu zwiększenia pojemności składowania. Materiał wsadowy, to głównie kukurydza i gnojowica pochodząca z własnego chowu świń. Dzięki inteligentnej koncepcji wykorzystania ciepła opracowanej we współpracy z firmą Consentis, rolnik doprowadza ciepło do hotelu oraz zasila swoje chlewnie i prywatne gospodarstwo domowe. Pompownia ze sterownią Mieszalnik pionowy Kiszonka z kukurydzy Miejsce odbioru

15 Raport z realizacji inwestycji Klokkers, Laar (D) Rok budowy 2009 Moc 400 KW (190 kw i 210 kw) Materiał wsadowy Kombinacja ruchomej podłogi i mieszalnika pionowego Wkład substratów stałych Mieszalnik pionowy Zbiorniki Fermentator Ø 18 m, fermentator wtórny Ø 21 m, zbiornik odpadów fermentacyjnych Ø 21 m Koncepcja wykorzystania ciepła Sąsiedni budynek inwentarski, własne budynki inwentarskie i budynki mieszkalne (rurociągiem przesyłania ciepła na odległość), suszarnia odpadów fermentacyjnych

16 Raport z realizacji inwestycji Klokkers, Laar (D) Miejsce pracy Dostawa materiału wsadowego Wykorzystanie zalet przepisów EEG Decydujące dla budowy instalacji biogazu dla użytkownika instalacji Egberta Klokkers i jego syna Bernda był łatwy start w produkcji biogazu i sprzyjanie mniejszym instalacjom przez nowelę do przepisów EEG. W opasaniu cieląt mamy oczywiście gnojowicę, jednakże instalacja 500 kw była dla nas za duża. Od czasu noweli EEG w roku 2009 opłaca się nam eksploatacja naszej małej instalacji niedaleko granicy holenderskiej. Otrzymujemy gwarancję dopłat i ponadto z naszej gnojowicy możemy produkować ciepło i prąd, mówią rolnicy, którzy zwrócili uwagę na znajdującą się w pobliżu instalację referencyjną firmy Consentis. Dostosowując się do waruków ramowych przepisów EEG i sprzyjaniu mniejszym instalacjom firm Consentis Anlagenbau oferuje proste i wydajne modele rozpoczęcia produkcji biogazu od mocy 190 kw. Dzięki serii kompaktowych urządzeń rolnicy mają możliwość prostego wejścia w drugą dziedzinę działalności. Kontener kogeneratora Mieszalnik z dużymi łopatkami z silnikiem Mieszalnik z dużymi łopatkami Mieszalnik z silnikiem zatapialnym

17 Raport z realizacji inwestycji FS-Agrarenergie GmbH & Co. KG, Langwedel (D) Rok budowy 2011 Moc Materiał wsadowy Wkład substratów stałych 624 kw Gnojowica świńska, kukurydza, GPS (kiszonka z całych roślin), zboże Dozownik podłogowy zgarniający Zbiorniki Fermentator Ø 21 m, fermentator wtórny Ø 21 m, 2 zbiorniki odpadów fermentacyjnych Ø 30 m Koncepcja 3 budynki mieszkalne, tuczarnia, suszarnia zboża, hala paszowa wykorzystania ciepła

18 Raport z realizacji inwestycji FS-Agrarenergie GmbH & Co. KG, Langwedel (D) Wkład substratów stałych Wolnostojąca pompownia Obsługa - ekran dotykowy Wkład substratów stałych Efektywne wytwarzanie energii Efektywne wytwarzanie energii przez biogazownię firmy Consentis jest ważną dziedziną działalności przedsiębiorstwa, które oprócz uprawy roli i tuczu trzody chlewnej stawia także na energię słoneczną. Biogazownia Consentis została harmonicznie dostosowana do istniejących zasobów w zakładzie, aby na powierzchniach gospodarczych można było zachować nowoczesny i przede wszystkim trwały płodozmian. Pszenicę i jęczmień do wykorzystania paszowego uzupełniono przez kukurydzę. Ponadto uprawia się żółtą gorczycę jako uprawę pośrednią. Biogazownia posiada wydajność 624 kw el. Jako materiał wsadowy stosuje się, oprócz występującej w zakładzie gnojowicy świńskiej, kukurydzę, GPS i zboża. Interesująca jest również koncepcja ciepła. Ogółem trzy budynki mieszkalne, dwie tuczarnie oraz suszarnię zboża i halę paszową zasila się ciepłem. Fermentatory posiadają 21 metrów średnicy, także fermentator wtórny. Dla efektywnego wkładu substratów stałych zastosowano dozownik wejściowy. Ogółem całą ilość gnojowicy z tuczarni trzody chlewnej wykorzystuje się w biogazowni. Silnik System transportowy Schauglas

19 Raport z realizacji inwestycji Lüpken Energie GmbH & Co. KG, Dörpen (D) Rok budowy 2011 Moc Materiał wsadowy Wkład substratów stałych Zbiorniki Koncepcja wykorzystania ciepła 500 kw Kurzak, gnojowica bydlęca, kukurydza i gnojowica trzody chlewnej Ruchoma podłoga/podwójne mieszarki łopatkowe 2 fermentatory Ø 18 m, fermentator wtórny Ø 27 m, 2 zbiornik odpadów fermentacyjnych Ø 32 m 8 kurników

20 Raport z realizacji inwestycji Lüpken Energie GmbH & Co. KG, Dörpen (D) Regulacja mieszadła Uzdatnianie gazu Lüpken Energie GmbH & Co. KG tanie ciepło dla hodowli drobiu Od połowy roku 2011 w przedsiębiorstwie Lüpken Energie GmbH & Co. KG w biogazowni Consentis wytwarza się moc 500 kw el. Obydwa fermentatory o średnicy 18 metrów posiadają wkład substratów stałych z ruchomą podłogą i podwójnymi mieszarkami łopatkowymi. Instalacja uzupełniona jest przez fermentator wtórny o średnicy 24 metry i dwa zbiorniki pofermentacyjne o średnicy 32 metry. Interesująca jest zintegrowana koncepcja ciepła. Ogółem osiem kurników zasilanych jest przez ciepło odlotowe instalacji. Na firmę Consentis przedsiębiorca zdecydował się przede wszystkim z powodu bardzo wydajnej koncepcji ciepła i licznych szczegółów funkcjonalnych i wyposażenia. Biogazownia wzmocniła przedsiębiorstwo dodatkową działalnością. Oprócz kurzaka stosuje się również gnojowicę bydlęcą, kukurydzę i gnojowicę trzody chlewnej. Wziernik Silnik Schauglas

21 Raport z realizacji inwestycji Hüseman, Nordhorn (D) Rok budowy 2009 Moc 500 kw (250 kw Motor und 250 kw Sat.-BHKW) Materiał wsadowy Kukurydza, gnojowica, słonecznik Wkład substratów stałych Mieszalnik pionowy Zbiorniki Fermentator Ø 20 m, fermentator wtórny Ø 26 m, zbiornik odpadów fermentacyjnych Ø 32 m Koncepcja wykorzystania ciepła Ogrodnictwo (rurociąg ciepła przesyłanego na odległość), własne budynki inwentarskie

22 Raport z realizacji inwestycji Hüseman, Nordhorn (D) Mieszalnik pionowy System ślimakowy Wzierniki Dostosowanie instalacji biogazu do indywidualnego stanowiska W gospodarstwie znajdującym się w bliskim obszarze firmy Consentis moduł agregatu kogeneracyjnego o mocy 250 kw w instalacji biogazu wytwarza prąd i ciepło z typowych materiałów wsadowych kukurydzy i gnojowicy. W roku 2011 poprzez kogenerator satelitę instalacja została rozbudowana o dalsze 250 kw oraz zbiornik pofermentacyjny w celu zwiększenia pojemności magazynowania. Godne uwagi jest zastosowanie słonecznika jako materiału. Osiąga się wtedy często bardzo energetyczny biogaz. Ale to udaje się tylko przy prawidłowej technice, mówi nam rolnik. Instalacje biogazu firmy Consentis można indywidualnie dostosować do stanowiska i używanych substratów. Oprócz zasilania sieci energetycznej część ciepła wykorzystuje się do własnych chlewni, część ciepła odbiera sąsiednie ogrodnictwo rurociągiem przesyłania ciepła na odległość. Pompownia ze sterownią Kontener kogeneratora

23 Raport z realizacji inwestycji Hof Plöns, Wielen (D) Rok budowy 2011 Moc 250 kw Materiał wsadowy Kukurydza, gnojowica Wkład substratów stałych Ruchome podłogi kompaktowe Zbiorniki Fermentator Ø 22 m, fermentator wtórny Ø 27 m, 2 zbiornik odpadów fermentacyjnych Ø 27 m Koncepcja wykorzystania ciepła Własna hodowla macior

24 Raport z realizacji inwestycji Hof Plöns, Wielen (D) Podpisy pod rysunkami Pompownia wewnątrz Efektywne suszenie odpadów fermentacyjnych W centrum uwagi przedsiębiorstwa rolnego Plöns z Wielen była budowa biogazowni 250 kw, która stanowiła nowy sektor działalności. Jako materiał wsadowy zastosowano kukurydzę i gnojowicę. Fermentator (średnica 22 metry) zasilany jest efektywnie przez kompaktową podłogę ruchomą. Instalacja obejmuje również fermentator wtórny o średnicy 27 metrów i zbiornik pofermentacyjny również o średnicy 27 metrów. Ciepło odlotowe wykorzystywane jest z niewielkimi stratami i efektywnie we własnej hodowli macior. Interesujące jest to, że instalację można w krótkim czasie rozbudować do 500 kw. Ponadto uzupełniona jest o suszarnię resztek poferementacyjnych. Ruchome podłogi kompaktowe Silnik Schauglas

25 Raport z realizacji inwestycji RaWa Bioenergie GmbH & Co. KG, Dersum (D) Rok budowy 2011 Moc Materiał wsadowy Wkład substratów stałych 500 kw Kukurydza, kurzak i gnojowica Ruchome podłogi kompaktowe Zbiorniki 2 fermentatory Ø 18 m, fermentator wtórny Ø 24 m, zbiornik odpadów fermentacyjnych Ø 32 m Koncepcja wykorzystania ciepła Kurniki

26 Raport z realizacji inwestycji RaWa Bioenergie GmbH & Co. KG, Dersum (D) Wkład substratów stałych Silnik RaWa Bioenergie GmbH & Co. KG Centralnym punktem uwagi uruchomionej w połowie 2012 biogazowni o mocy 500 kw w przedsiębiorstwie RaWa Bioenergie GmbH & Co. KG było kompletne dostarczanie materiałów wsadowych i wykorzystanie wytworzonej energii. Jako materiał wsadowy wykorzystano kukurydzę, kurzak i gnojowicę z przedsiębiorstwa. Ciepło odlotowe wykorzystuje się we własnych kurnikach. Interesująca jest także koncepcja wkładu substratów stałych: tutaj stosuje się kompaktowe podłogi ruchome. Instalacja zawiera dwa fermentatory (średnica 18 metrów), fermentator wtórny (średnica 24 metry) oraz zbiornik pofermentacyjny o średnicy 32 metry. Wysoką dochodowość zapewnia zintegrowana koncepcja ciepła. W ramach rozwoju przedsiębiorstwa wdrożono drugą dziedzinę działalności. Miejsce odbioru Zespół pomp Rotercut Rozdzielnik ciepła Schauglas

27 Raport z realizacji inwestycji Hof Struve Energie, Grauel (D) Rok budowy 2010 Moc Materiał wsadowy Wkład substratów stałych Zbiorniki Koncepcja wykorzystania ciepła 190 kw kukurydza, trawa, gnojowica Mieszalnik pionowy Fermentator Ø 18 m, fermentator wtórny/zbiornik odpadów fermentacyjnych Ø 22 m Budynki mieszkalne i budynki gospodarcze (rurociągiem przesyłania ciepła na odległość), suszarnia zboża i drewna

28 Raport z realizacji inwestycji Hof Struve Energie, Grauel (D) Wzierniki System pomp Kiszonka z kukurydzy Także trudne substraty przetwarza się bezproblemowo! Młody rolnik Marc Struve prowadzi w swoim gospodarstwie kilka rodzajów działalności. Oprócz chowu bydła mlecznego z opasem buhajków i uprawy produktów rolniczych na rynek postawił na drugą dziedzinę działalności biogaz. Ciepło doprowadzane jest do budynków gospodarczych oraz rurociągiem do budynków mieszkalnych i gospo-darskiej suszarni zboża i drewna. Marc Struve zdecydował się na przedsiębiorstwo Consentis przede wszystkim z powo-du koncepcji pełnego serwisuoferowanego przez przedsiębiorstwo Consentis. Bardzo ceni sobie to, że w całej fazie planowania i budowy współpracuje tylko z jednym partnerem. Poza tym w fermen-tatorze Consentis możliwe jest bezproblemowe przetwarzanie mieszanki surowców substratów także z trudnymi komponentami, jak na przykład kiszonki z traw, ocenia rolnik. System ślimakowy Silnik w kontenerze Schauglas Kontener kogeneratora

29 Raport z realizacji inwestycji D+S Biogas, Meppen-Versen (D) Rok budowy 2010 Moc Materiał wsadowy Wkład substratów stałych Zbiorniki Koncepcja wykorzystania ciepła 500 kw (350 kw i 150 kw) Kukurydza, kiszonka z traw, GPS (kiszonka z całych roślin), obornik kurzy, gnojowica Ruchoma podłoga fermentator Ø 25 m, fermentator wtórny Ø 25 m, zbiornik odpadów fermentacyjnych Ø 32 m Chlewnie i budynki mieszkalne (rurociągiem przesyłania ciepła na odległość), kurniki (kogene-rator-satelita)

30 Raport z realizacji inwestycji D+S Biogas, Meppen-Versen (D) Miejsce odbioru Napełnianie ruchomej podłogi Trwała i wydajna energetycznie instalacja Dla koncepcji bardzo wydajnego wykorzystania ciepła punktem centralnym jest wspól-na biogazownia rodzin Düsing i Schepergerdes z Meppen. Dzięki produkcji biogazu obydwa gospodarstwa realizują koncepcję optymalnego wykorzystania ciepła dla chlewni oraz poprzez kogenerator-satelitę dla kurników. Oprócz tego instalacja dysponuje trwałą i bezpieczną koncepcją dla substratów. Niezbędne powierzchnie są na terenie gospodarstw i znajdują się w bezpośrednim sąsiedztwie obejścia. Ogólnie rzecz biorąc, koszty energii są znacznie zmniejszone. Obydwie rodziny zdecydowały się na przedsiębiorstwo Consentis z powodu licznych poleceń innych rolników. Od czasu uruchomienia instalacja pracuje bezawaryjnie. Stopień wykorzystania silników wynosi 98 procent, czas przebywania materiałów wsadowych wynosi około 120 dni. Odsiarczanie Hala dla podłogi ruchomej i silnika Silnik w budynku Schauglas

31 Raport z realizacji inwestycji Bioenergie Boysen, Steinbergkirche (D) Rok budowy 2010 Moc Materiał wsadowy Wkład substratów stałych Zbiorniki Koncepcja wykorzystania ciepła 500 kw (2 silniki po 250 kw) kukurydza, GPS (kiszonka z całych roślin), gnojowica Kombinacja podłogi ruchomej/mieszalnika pionowego Fermentator Ø 22 m, fermentator wtórny/zbiornik odpadów fermentacyjnych Ø 31 m Własne budynki inwentarskie i suszarnia odpadów fermentacyjnych

32 Raport z realizacji inwestycji Bioenergie Boysen, Steinbergkirche (D) Napełnianie wkładu substratów stałych Wkład substratów stałych Bioenergie Boysen Biogaz pasuje do koncepcji Produkcja biogazu jako dziedzina działalności uzupełnia w prawie idealny sposób gospodarstwo rolne rodziny Boysen ze Schleswig-Holstein. Oprócz gospodarstwa rolnego rodzina prowadzi tucz świń i zajmuje się innowacyjnym świadczeniem usług rolniczych. Oprócz wystarczającej powierzchni dostępna była gnojowica i optymalna mechani-zacja dla logistyki biogazowni. Efektywna i oszczędna jest także realizowana koncepcja wykorzystania ciepła. Ciepło odlotowe wykorzystuje się do ogrzewania chlewni i suszarni resztek pofermentacyjnych. Stosowane substraty wsadowe, to kukurydza, GPS (kiszonka całych roślin) i gnojowica. Obsługa ekran dotykowy Kontener kogeneratora Zespół przygotowania sprężonego powietrza Schauglas
