nawiewniki higrosterowane i ciśnieniowe Cennik aktualny od

Transkrypt

1 nawiewniki higrosterowane i ciśnieniowe Cennik aktualny od

2 Nawiewniki, okapy, łączniki Oznaczenia w zestawach: Nawiewnik okienny N1 nawiewnik higrosterowany, dwustrumieniowy EMM z możliwością przymknięcia N2 nawiewnik higrosterowany, dwustrumieniowy EMM bez możliwości przymknięcia N3 nawiewnik higrosterowany, z wytłumieniem akustycznym EHA z możliwością przymknięcia N4 nawiewnik z precyzyjnym nastawem EFR z możliwością przymknięcia N5 nawiewnik ciśnieniowy AMO z możliwością przymknięcia N6 nawiewnik ciśnieniowy 2MO z możliwością przymknięcia N7 nawiewnik ciśnieniowy, z wytłumieniem akustycznym AMI z możliwością przymknięcia N9 nawiewnik ciśnieniowy, z wytłumieniem akustycznym AMA z możliwością przymknięcia N10 nawiewnik sterowany ręcznie, dwustrumieniowy EMF z możliwością przymknięcia Okap O1 okap standardowy aereco O2 okap akustyczny do nawiewnika EMM O3 okap akustyczny do nawiewnika EHA O4 okap z regulatorem przepływu AC O5 okap płaski aereco O6 okap pod roletę O7 okap standardowy aldes O8 okap standardowy do nawiewnika 2MO Łączniki L1 podkładka montażowa do nawiewnika EMM L2 łącznik akustyczny do nawiewnika EHA L3 mufa montażowa do okien aluminiowych znaki aereco, higro, higrosterowanie są zastrzeżonymi znakami towarowymi aereco s.a. lub aereco wentylacja sp. z o.o. ELEMENTY zestawów 2

3 Spis produktów / Cena brutto za 1 sztukę produkt strona brutto 2MO ,80 2MO ,65 2MO ,71 2MO ,02 2MO ,71 2MO ,02 AC ,51 AC ,58 AC ,58 AEA ,33 AEA ,92 AEA ,88 AEA ,08 AEA ,08 AEA ,38 AEA ,93 AEA ,72 AEA ,93 AM AM AM AMA ,98 AMA ,01 produkt strona brutto AMI ,07 AMI ,05 AMI ,94 AMI ,25 AMI ,94 AMI ,94 AMO ,27 AMO ,52 AMO ,17 AMO ,98 AMO ,17 AMO ,98 AP ,24 AP ,93 AP ,93 AS ,97 AS ,59 AS ,59 DPO ,93 DPO ,88 DPO ,28 DPO ,92 DPO ,88 produkt strona brutto DPO ,88 EFF ,99 EFF ,13 EFF ,13 EFR ,19 EFR ,71 EFR ,78 EFR ,00 EFR ,78 EFR ,00 EHA ,99 EHA ,28 EHA ,28 EHA ,62 EHA ,28 EHA ,63 EHA ,37 EHA ,29 EHA ,16 EHA ,09 EHA ,37 EHA ,29 EHA ,16 produkt strona brutto EHA ,09 EHA ,37 EHA ,29 EHA ,16 EHA ,09 EHA ,37 EHA ,28 EHT ,79 EHT ,26 EHT ,58 EHT ,05 EMF ,98 EMF ,27 EMF ,27 EMF ,27 EMF ,90 EMF ,90 EMM ,02 EMM ,00 EMM ,90 EMM ,90 EMM ,61 EMM ,90 Nawiewniki higrosterowane zestawy str. 4 Nawiewniki ciśnieniowe zestawy str. 8 Elementy wchodzące w skład zestawu str. 16 Nawiewniki ścienne EHT str. 20 produkt strona brutto EMM ,42 EMM ,83 EMM ,75 EMM ,53 EMM ,83 EMM ,75 EMM ,53 EMM ,90 EMM ,90 EMM ,61 EMM ,61 mufa 17 48,97 spis produktów 3

4 EMM N1 nawiewnik higrosterowany, dwustrumieniowy EMM 402 x 27 x 45 (szer. x wys. x gł.) Nawiewnik higrosterowany, sterowany automatycznie, dwustrumieniowy, z możliwością ustawienia przesłony w pozycji przepływu minimalnego. Przeznaczony do wszystkich rodzajów okien. N1 + L1 + O1 N1 + L1 + O2 N1 + L1 + O1 N1 + L1 + O2 EMM707 EMM706 EMM707 EMM706 O1 okap standardowy aereco O4 okap z regulatorem przepływu AC O2 okap akustyczny do nawiewnika EMM 400 x 25 x x 28,5 x 26,4 385 x 35 x 47 zestawy HIGRO 4

5 KOD Złożenie elementów Opis produktu Kolor Cena netto Cena brutto EMM707 EMM747 EMM787 N1 + L1 + O1 Zestaw HIGRO nawiewnik higrosterowany, dwustrumieniowy z możliwością przymknięcia + okap standardowy aereco tłumienie akustyczne: 32 db(a) przepływ powietrza: 5-30 m 3 /h Biały RAL 9003 Kasztanowy RAL 8017 Dębowy RAL ,76 171,90 159,96 196,75 159,96 196,75 EMM737 Szary 159,96 196,75 EMM706 EMM746 EMM786 N1 + L1 + O2 Zestaw HIGRO nawiewnik higrosterowany dwustrumieniowy z możliwością przymknięcia + okap akustyczny do EMM tłumienie akustyczne: 38 db(a) przepływ powietrza: 5-30 m 3 /h EMM708 EMM748 EMM788 N2+L1+O1 Zestaw HIGRO nawiewnik higrosterowany dwustrumieniowy bez możliwości przymknięcia + okap standardowy aereco tłumienie akustyczne: 32 db(a) przepływ powietrza: 5-30 m 3 /h Biały RAL 9003 Kasztanowy RAL 8017 Dębowy RAL 8001 Biały RAL 9003 Kasztanowy RAL 8017 Dębowy RAL ,11 224,00 199,05 244,83 199,05 244,83 139,76 171,90 152,46 187,53 152,46 187,53 Nawiewniki higrosterowane zestawy str. 4 Nawiewniki ciśnieniowe zestawy str. 8 Elementy wchodzące w skład zestawu str. 16 Nawiewniki ścienne EHT str. 20 zestawy HIGRO 5

6 N3 nawiewnik higrosterowany z wytłumieniem akustycznym EHA EHA 420 x 50 x 35 (szer. x wys. x gł.) Nawiewnik higrosterowany z wytłumieniem akustycznym, sterowany automatycznie z możliwością ustawienia przesłony w pozycji przepływu minimalnego. Przeznaczony do wszystkich rodzajów okien. N3 + O1 N3 + L2 + O1 N3 + O3 N3 + L2 + O3 EHA606 EHA607 EHA608 EHA609 L2 łącznik akustyczny do nawiewnika EHA O1 okap standardowy aereco O3 okap akustyczny do nawiewnika EHA 420 x 51 x x 25 x x 54 x 49 zestawy HIGRO 6

7 KOD Złożenie elementów Opis produktu Kolor Cena netto Cena brutto EHA606 N3 + O1 Zestaw HIGRO Biały RAL ,71 206,28 EHA616 nawiewnik okienny higrosterowany akustyczny z możliwością przymknięcia + okap standardowy aereco Kasztanowy RAL ,73 233,37 EHA626 tłumienie akustyczne: 35 db(a) Dębowy RAL ,73 233,37 EHA636 przepływ powietrza: 5-30 m 3 /h Szary 189,73 233,37 EHA607 N3 + L2 + O1 Zestaw HIGRO Biały RAL ,81 239,62 EHA617 nawiewnik okienny higrosterowany akustyczny z możliwością przymknięcia + łącznik akustyczny + okap standardowy aereco Kasztanowy RAL ,69 281,29 EHA627 tłumienie akustyczne: 38 db(a) Dębowy RAL ,69 281,29 EHA637 przepływ powietrza: 5-30 m 3 /h Szary 228,69 281,29 EHA608 N3 + O3 Zestaw HIGRO Biały RAL ,36 256,28 EHA618 nawiewnik okienny higrosterowany akustyczny z możliwością przymknięcia + okap akustyczny do EHA Kasztanowy RAL ,54 308,16 EHA628 tłumienie akustyczne: 39 db(a) Dębowy RAL ,54 308,16 EHA638 przepływ powietrza: 5-30 m 3 /h Szary 250,54 308,16 EHA609 N3 + L2 + O3 Zestaw HIGRO Biały RAL ,47 289,63 EHA619 nawiewnik okienny higrosterowany akustyczny z możliwością przymknięcia + łącznik akustyczny + okap akustyczny do EHA Kasztanowy RAL ,50 356,09 EHA629 tłumienie akustyczne: 42 db(a) Dębowy RAL ,50 356,09 EHA639 przepływ powietrza: 5-30 m 3 /h Szary 289,50 356,09 Nawiewniki higrosterowane zestawy str. 4 Nawiewniki ciśnieniowe zestawy str. 8 Elementy wchodzące w skład zestawu str. 16 Nawiewniki ścienne EHT str. 20 zestawy HIGRO 7

8 EFR N4 nawiewnik z precyzyjnym nastawem EFR 407 x 41 x 30 (szer. x wys. x gł.) Nawiewnik z precyzyjnym nastawem, element zestawu ciśnieniowego, samoregulującego. Posiada możliwość ustawienia przysłony w pozycji przepływu minimalnego. Przeznaczony do wszystkich rodzajów okien. N4 + O4 N4 + O4 O4 okap z regulatorem przepływu 399 x 28,5 x 26,4 EFR101 EFR101 KOD Złożenie elementów Opis produktu Kolor Cena netto Cena brutto EFR101 EFR111 EFR121 N4 + O4 Zestaw PRESO nawiewnik z precyzyjnym nastawem, z możliwością przymknięcia + okap ciśnieniowy AC aereco tłumienie akustyczne: 31 db(a) przepływ powietrza: 6-30 m 3 /h Biały RAL 9003 Kasztanowy RAL 8017 Dębowy RAL ,87 84,07 73,98 91,00 73,98 91,00 zestawy PRESO 8

9 EFR nawiewnik z precyzyjnym nastawem AC okap z regulatorem przepływu Nawiewnik EFR posiada możliwość ustawienia przysłony w jednej z 5 pozycji otwarcia, co zapewnia przepływ od 6 do 30 m 3 /h przy 10 Pa. Stopień otwarcia nawiewnika może być dowolnie regulowany przez użytkownika. Łącząc nawiewnik z precyzyjnym nastawem EFR oraz okap z regulacją przepływu AC uzyskujemy zestaw ciśnieniowy, regulujący ilość dostarczanego powietrza przy zbyt dużym podciśnieniu, np. podmuch wiatru. APROBATA TECHNICZNA ITB AT / 2009 Okap z regulacją przepływu powietrza AC prócz tradycyjnej funkcji ochrony pomieszczenia przed deszczem i owadami dodatkowo zabezpiecza przed skutkami zbyt dużego napływu powietrza. Opatentowany system regulacji sprawia, że przepływ powietrza jest redukowany gdy podciśnienie jest zbyt duże, zapewniając większy komfort w budynkach wysokich oraz narażonych na silne podmuchy wiatru. Okap ciśnieniowy AC przeznaczony jest do montażu z nawiewnikami z grupy HIGRO, PRESO oraz INOTO. Nawiewniki higrosterowane zestawy str. 4 Nawiewniki ciśnieniowe zestawy str. 8 Elementy wchodzące w skład zestawu str. 16 Nawiewniki ścienne EHT str. 20 zestawy PRESO 9

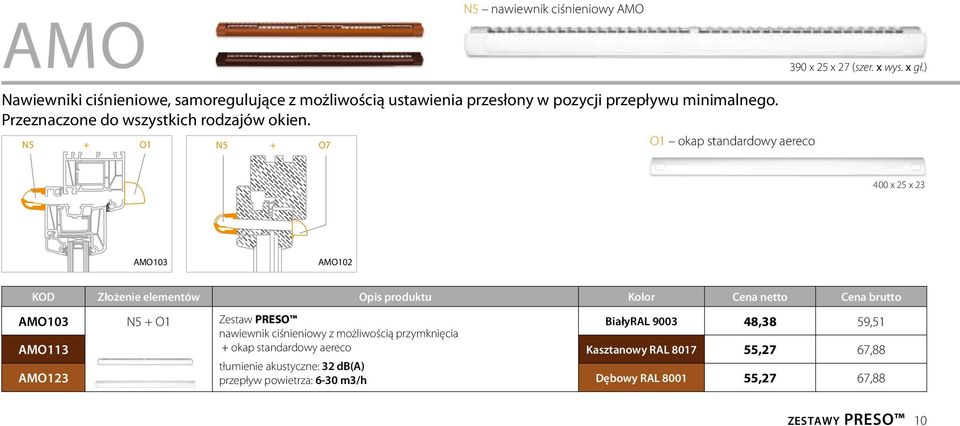

10 AMO N5 nawiewnik ciśnieniowy AMO 390 x 25 x 27 (szer. x wys. x gł.) Nawiewniki ciśnieniowe, samoregulujące z możliwością ustawienia przesłony w pozycji przepływu minimalnego. Przeznaczone do wszystkich rodzajów okien. O1 okap standardowy aereco N5 + O1 N5 + O7 400 x 25 x 23 AMO103 AMO102 KOD Złożenie elementów Opis produktu Kolor Cena netto Cena brutto AMO103 N5 + O1 Zestaw PRESO BiałyRAL ,38 59,51 AMO113 nawiewnik ciśnieniowy z możliwością przymknięcia + okap standardowy aereco Kasztanowy RAL ,27 67,88 AMO123 tłumienie akustyczne: 32 db(a) przepływ powietrza: 6-30 m3/h Dębowy RAL ,27 67,88 zestawy PRESO 10

11 N6 nawiewnik ciśnieniowy 2MO 2MO Nawiewniki ciśnieniowe, samoregulujące z możliwością ustawienia przesłony w pozycji przepływu minimalnego. Przeznaczone do wszystkich rodzajów okien. N6 + O8 N6 + O8 O1 okap standardowy aereco 290 x 25 x 27 (szer. x wys. x gł.) 400 x 25 x 23 O8 okap standardowy do nawiewnika 2MO 2MO102 2MO x 23,5 x 23,5 KOD Złożenie elementów Opis produktu Kolor Cena netto Cena brutto 2MO102 N6 + O8 Zestaw PRESO Biały RAL ,74 47,65 2MO112 nawiewnik ciśnieniowy z możliwością przymknięcia + okap standardowy do nawiewnika 2MO Kasztanowy RAL ,17 58,02 2MO122 tłumienie akustyczne: 31 db(a) przepływ powietrza: 4-20 m3/h Dębowy RAL ,17 58,02 Nawiewniki higrosterowane zestawy str. 4 Nawiewniki ciśnieniowe zestawy str. 8 Elementy wchodzące w skład zestawu str. 16 Nawiewniki ścienne EHT str. 20 zestawy PRESO 11

12 AMI N7 nawiewnik ciśnieniowy z wytłumieniem akustycznym AMI Nawiewniki ciśnieniowe, samoregulujące z możliwością ustawienia przesłony w pozycji przepływu minimalnego. Przeznaczone do wszystkich rodzajów okien. O1 okap standardowy aereco N7 + O1 390 x 39 x 43 (szer. x wys. x gł.) 400 x 25 x 23 AMI203 AMI203 KOD Złożenie elementów Opis produktu Kolor Cena netto Cena brutto AMI203 N7 + O1 Zestaw PRESO Biały RAL ,07 84,26 AMI213 nawiewnik ciśnieniowy z wytłumieniem akustycznym, z możliwością przymknięcia + okap standardowy aereco Kasztanowy RAL ,82 91,28 AMI223 tłumienie akustyczne: 37 db(a) przepływ powietrza: 5-22 m3/h Dębowy RAL ,82 91,28 zestawy PRESO 12

13 N9 nawiewnik ciśnieniowy z wytłumieniem akustycznym AMA AMA 390 x 47 x 50 (szer. x wys. x gł.) Nawiewniki ciśnieniowe, samoregulujące z możliwością przymknięcia. Przeznaczone do wszystkich rodzajów okien. N9 + O1 O1 okap standardowy aereco 400 x 25 x 23 AMA003 KOD Złożenie elementów Opis produktu Kolor Cena netto Cena brutto AMA003 N9 + O1 Zestaw PRESO nawiewnik ciśnieniowy z możliwością przymknięcia + okap standardowy aereco tłumienie akustyczne: 41 db(a), przepływ powietrza: 4-19 m3/h Biały RAL ,87 144,98 Nawiewniki higrosterowane zestawy str. 4 Nawiewniki ciśnieniowe zestawy str. 8 Elementy wchodzące w skład zestawu str. 16 Nawiewniki ścienne EHT str. 20 zestawy PRESO 13

14 N4 nawiewnik z precyzyjnym nastawem EFR EFF 407 x 41 x 30 (szer. x wys. x gł.) Nawiewnik z precyzyjnym nastawem z możliwością ustawienia przesłony w pozycji przepływu minimalnego. Użytkownik ma możliwość ustawienia przepustnicy w 1 z 5 położeń, regulując ilość dostarczanego powietrza. Przeznaczony do wszystkich rodzajów okien. N4 + O1 N4 + O1 O1 okap standardowy aereco O2 okap akustyczny do nawiewnika EMM 400 x 25 x x 35 x 47 EFF903 EFF903 KOD Złożenie elementów Opis produktu Kolor Cena netto Cena brutto EFF903 Zestaw INOTO N4+O1 nawiewnik z precyzyjnym nastawem, z możliwością przymknięcia Biały RAL ,96 58,99 EFF913 + okap standardowy aereco Kasztanowy RAL ,58 67,13 EFF923 Tłumienie akustyczne: 31 db(a) Przepływ powietrza: 6-30 m 3 /h Dębowy RAL ,58 67,13 zestawy INOTO 14

15 EMF N10 nawiewnik sterowany ręcznie, dwustrumieniowy EMF 402 x 27 x 45 (szer. x wys. x gł.) Nawiewnik sterowany ręcznie, dwustrumieniowy z możliwością ustawienia przesłony w pozycji przepływu minimalnego. Wyglądem nie różni się od nawiewnika EMM. Nie posiada elementu sterującego (taśmy higroskopijnej). Nawiewnikiem steruje użytkownik. Przeznaczony do wszystkich rodzajów okien. N10 + L1 + O1 N10 + L1 + O1 O1 okap standardowy aereco O4 okap z regulatorem przepływu AC 400 x 25 x x 28,5 x 26,4 O2 okap akustyczny do nawiewnika EMM EMF959 EMF x 35 x 47 KOD Złożenie elementów Opis produktu Kolor Cena netto Cena brutto EMF959 EMF960 EMF961 N10+L1+O1 Zestaw INOTO nawiewnik sterowany ręcznie, dwustrumieniowy, z możliwością przymknięcia + okap standardowy aereco Tłumienie akustyczne: 33 db(a) Przepływ powietrza: 5-35 m 3 /h Biały RAL 9003 Kasztanowy RAL 8017 Dębowy RAL 8001 Nawiewniki higrosterowane zestawy str. 4 Nawiewniki ciśnieniowe zestawy str. 8 Elementy wchodzące w skład zestawu str. 16 Nawiewniki ścienne EHT str ,05 156,27 139,76 171,90 139,76 171,90 zestawy INOTO 15

16 Elementy wchodzące w skład zestawu nawiewniki, łączniki Istnieje możliwość zamówienia oddzielnie poszczególnych elementów. KOD Opis produktu Kolor Cena netto Cena brutto nawiewniki N1 N2 N3 N4 N5 N6 EMM716 Biały RAL ,83 164,61 EMM717 nawiewnik higrosterowany, dwustrumieniowy, z możliwością przymknięcia, Kasztanowy RAL ,76 171,90 EMM m 3 /h, wymiary: 402 x 27 x 45 Dębowy RAL ,76 171,90 EMM815 Szary 139,76 171,90 EMM705 Biały RAL ,97 150,02 nawiewnik higrosterowany, dwustrumieniowy, bez możliwości przymknięcia, EMM856 Kasztanowy RAL ,83 164, m 3 /h, wymiary: 402 x 27 x 45 EMM855 Dębowy RAL ,83 164,61 EHA573 Biały RAL ,78 198,99 EHA575 nawiewnik higrosterowany, akustyczny, z możliwością przymknięcia, Kasztanowy RAL ,71 206,28 DPO m 3 /h, wymiary: 420 x 50 x 35 Dębowy RAL ,71 206,28 EHA817 Szary 167,71 206,28 EHA755 nawiewnik higrosterowany, akustyczny, bez możliwości przymknięcia, m 3 /h, wymiary: 420 x 50 x 35 Biały RAL ,20 177,37 EFR100 nawiewnik sterowany ręcznie z możliwością przymknięcia oraz ustawienia przepustnicy Biały RAL ,93 44,19 EFR110 w jednej z pięciu pozycji, 6-30 m 3 /h, wymiary: 407 x 41 x 30 Kasztanowy RAL ,72 53,78 EFR120 ustawienia przepustnicy w 5 położeniach Dębowy RAL ,72 53,78 AMO100 nawiewnik ciśnieniowy, z możliwością przymknięcia, 6-30 m 3 Biały RAL ,68 51,27 /h, AMO110 Kasztanowy RAL ,29 58,17 wymiary: 390 x 25 x 27 AMO120 Dębowy RAL ,29 58,17 2MO100 nawiewnik ciśnieniowy, z możliwością przymknięcia, 4-20 m 3 Biały RAL 9003 /h, sprzedaż tylko w zestawie, 2MO110 Kasztanowy RAL 8017 wymiary: 290 x 25 x 27 strona 10 2MO120 Dębowy RAL 8001 ELEMENTY zestawów 16

17 KOD Opis produktu Kolor Cena netto Cena brutto nawiewniki N7 N8 AMI200 Biały RAL ,28 63,07 nawiewnik ciśnieniowy akustyczny, z możliwością przymknięcia, 22/30 m 3 /h, AMI210 Kasztanowy RAL ,80 64,94 wymiary: 390 x 39 x 43 AMI220 Dębowy RAL ,80 64,94 AMU300 N9 AMA 400 N10 nawiewnik ciśnieniowy akustyczny, z możliwością przymknięcia, 22/30 m 3 /h, wymiary: 390 x 39 x 55 nawiewnik ciśnieniowy akustyczny, z możliwością przymknięcia, 22/30 m 3 /h, wymiary: 390 x 47 x 50 Biały RAL ,28 63,07 Biały RAL ,82 124,01 EMF020 Biały RAL ,12 148,98 nawiewnik sterowany ręcznie, dwustrumieniowy, z możliwością przymknięcia, EMF021 Kasztanowy RAL ,05 156, m 3 /h, wymiary: 402 x 27 x 45 EMF022 Dębowy RAL ,05 156,27 KOD Opis produktu Kolor Cena netto Cena brutto łączniki L1 L2 L3 podkładka montażowa do nawiewnika EMM, Biały RAL 9003 tylko w zestawie z nawiewnikami opcje montażu: A nawiewnik w pozycji poziomej, opcja B nawiewnik Kasztanowy RAL 8017 EMM i EMF w pozycji ukośnej Dębowy RAL 8001 AEA571 Biały RAL ,10 33,33 łącznik akustyczny do EHA, AEA577 Kasztanowy RAL ,96 47,92 wymiary: 420 x 51 x 23 DPO596 Dębowy RAL ,96 47,92 mufa montażowa do okien aluminiowych, element umieszczany w profilu mufa okna, który łączy nawiewnik z okapem zewnętrznym przeznaczony do profili Biały RAL ,81 48,97 o szerokości od 50 do 70 mm, wymiary: 390 x 23,5 x Nawiewniki higrosterowane zestawy str. 4 Nawiewniki ciśnieniowe zestawy str. 8 Elementy wchodzące w skład zestawu str. 16 Nawiewniki ścienne EHT str. 20 ELEMENTY zestawów 17

18 Elementy wchodzące w skład zestawu okapy O1 okap standardowy aereco O5 okap płaski aereco 400 x 25 x 23 (szer. x wys. x gł.) 400 x 25 x 10 (szer. x wys. x gł.) O2 okap akustyczny do nawiewnika EMM O6 okap płaski pod roletę 385 x 35 x x 20/28 x 3/1 O3 okap akustyczny do nawiewnika EHA O7 okap standardowy aldes 390 x 23,5 x 23,5 420 x 54 x 49 O4 okap z regulatorem przepływu O8 okap standardowy do nawiewnika 2MO 399 x 28,5 x 26,4 290 x 23,5 x 23,5 ELEMENTY zestawów 18

19 KOD Opis produktu Kolor Cena netto Cena brutto okapy AEA731 Biały RAL ,79 21,88 O1 AEA733 okap standardowy aereco Kasztanowy RAL ,02 27,08 AEA827 wymiary: 400 x 25 x 23 Dębowy RAL ,02 27,08 DPO816 Szary 22,02 27,08 O2 AEA833 Biały RAL ,28 59,38 okap akustyczny do EMM AEA834 Kasztanowy RAL ,29 72,93 wymiary: 385 x 35 x 47 AEA852 Dębowy RAL ,29 72,93 AEA851 Biały RAL ,06 67,72 O3 DPO634 okap akustyczny do EHA Kasztanowy RAL ,83 101,88 DPO701 wymiary: 420 x 54 x 49 Dębowy RAL ,83 101,88 DPO819 Szary 82,83 101,88 O4 AC100 Biały RAL ,37 43,51 okap z regulatorem przepływu AC110 Kasztanowy RAL ,12 50,58 wymiary: 399 x 28,5 x 26,4 AC120 Dębowy RAL ,12 50,58 O5 AP200 Biały RAL ,20 16,24 okap płaski aereco AP210 Kasztanowy RAL ,20 19,93 wymiary: 400 x 25 x 10 AP220 Dębowy RAL ,20 19,93 O6 DPO390 okap płaski pod roletę, plastikowy, wymiary: 390 x 20 x 3 Biały RAL ,95 15,93 O7 AS300 Biały RAL ,05 20,27 okap standardowy aldes AS310 Kasztanowy RAL ,31 33,59 wymiary: 390 x 23,5 x 23,5 AS320 Dębowy RAL ,31 33,59 O8 AM301 Biały RAL 9003 okap standardowy do nawiewnika 2MO sprzedaż tylko w zestawie, AM311 Kasztanowy RAL 8017 wymiary: 290 x 23,5 x 23,5 strona 10 AM321 Dębowy RAL 8001 Nawiewniki higrosterowane zestawy str. 4 Nawiewniki ciśnieniowe zestawy str. 8 Elementy wchodzące w skład zestawu str. 16 Nawiewniki ścienne EHT str. 20 ELEMENTY zestawów 19

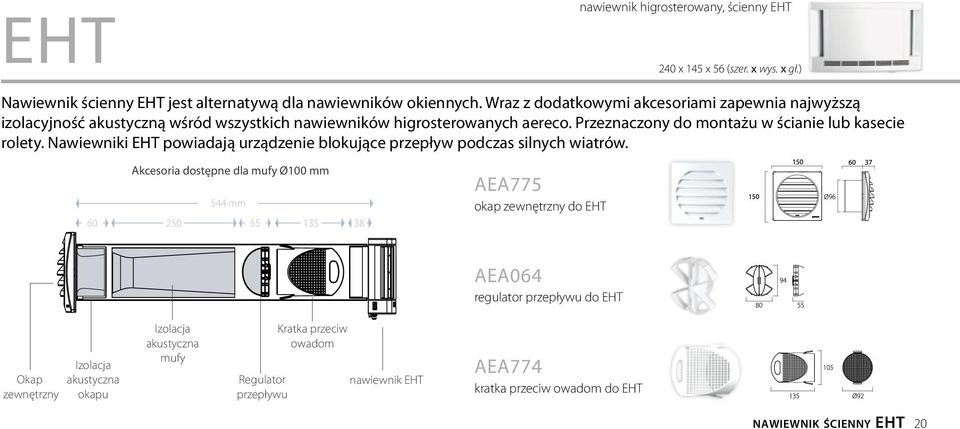

20 EHT nawiewnik higrosterowany, ścienny EHT 240 x 145 x 56 (szer. x wys. x gł.) Nawiewnik ścienny EHT jest alternatywą dla nawiewników okiennych. Wraz z dodatkowymi akcesoriami zapewnia najwyższą izolacyjność akustyczną wśród wszystkich nawiewników higrosterowanych aereco. Przeznaczony do montażu w ścianie lub kasecie rolety. Nawiewniki EHT powiadają urządzenie blokujące przepływ podczas silnych wiatrów. 60 Akcesoria dostępne dla mufy Ø100 mm 544 mm AEA775 okap zewnętrzny do EHT AEA064 regulator przepływu do EHT Okap zewnętrzny Izolacja akustyczna okapu Izolacja akustyczna mufy Regulator przepływu Kratka przeciw owadom nawiewnik EHT AEA774 kratka przeciw owadom do EHT nawiewnik ścienny EHT 20

21 KOD Złożenie elementów Opis produktu Kolor Cena netto Cena brutto EHT301 EHT302 EHT501 EHT502 EHT780 + AEA775 EHT780 + AEA778 EHT780 + AEA967 + AEA775 EHT780 + AEA967 + AEA778 Zestaw HIGRO nawiewnik higrosterowany ścienny EHT780 na przepust okrągły 100 mm + okap zewnętrzny AEA775 tłumienie akustyczne: 33 db(a); przepływ powietrza: 5-30 m 3 /h Zestaw HIGRO nawiewnik higrosterowany ścienny EHT780 na przepust okrągły 100 mm + okap zewnętrzny z siatką na owady AEA778 tłumienie akustyczne: 33 db(a); przepływ powietrza: 5-30 m 3 /h Zestaw HIGRO nawiewnik higrosterowany ścienny EHT780 na przepust okrągły 125 mm + elementy wytłumiające AEA967 + okap zewnętrzny AEA775 tłumienie akustyczne: 52 db(a); przepływ powietrza: 5-30 m 3 /h Zestaw HIGRO nawiewnik higrosterowany ścienny EHT780 na przepust okrągły 125 mm + elementy wytłumiające AEA967 + okap zewnętrzny z siatką na owady AEA778 tłumienie akustyczne: 52 db(a); przepływ powietrza: 5-30 m 3 /h Biały RAL 9003 Biały RAL 9003 Biały RAL 9003 Biały RAL ,81 213,79 181,51 223,26 297,22 365,58 304,92 375,05 AKCESORIA KOD Opis produktu Kolor Cena netto Cena brutto Biały AEA774 Kratka przeciw owadom do nawiewnika EHT RAL ,25 23,68 Biały AEA064 Regulator przepływu do EHT do mufy 100 mm RAL ,21 48,23 Nawiewniki higrosterowane zestawy str. 4 Nawiewniki ciśnieniowe zestawy str. 8 Elementy wchodzące w skład zestawu str. 16 Nawiewniki ścienne EHT str. 20 nawiewnik ścienny EHT 21

22 Lakierowanie elementów Wybrane produkty można zamówić w dowolnym kolorze z palety RAL. Dopłata za lakierowanie (nie podlega rabatowaniu): nawiewniki ciśnieniowe: AMO, 2MO, AMI, AMA 25,00 okap płaski aereco 10,00 okap standardowy: aereco, aldes, mini okap aldes 15,00 okap płaski pod roletę 10,00 okap akustyczny do EMM 20,00 lakierowanie okapu do EHT 25,00 okap akustyczny do EHA 25,00 okap z regulatorem przepływu 20,00 wszystkie ceny są cenami netto Nawiewniki higrosterowane nie powinny być lakierowane ze względu na ryzyko uszkodzenia higroskopijnej taśmy sterującej przepustnicą, co może wpływać na nieprawidłowe działanie nawiewnika. Informacje o nawiewnikach to serwis internetowy o nawiewnikach okiennych. Zawiera informacje techniczne o produktach, zalety prawidłowej wentylacji pomieszczeń, poradnik dla kupującego oraz część interaktywną, która pozwala dopasować nawiewnik do wybranego rodzaju i koloru okna. 22

23 Zasada działania nawiewników Nawiewniki higrosterowane sterowane automatycznie. Wielkość strumienia przepływu powietrza uzależniona jest od zmiany wilgotności względnej wewnątrz pomieszczenia, spowodowanej m.in. zanieczyszczeniem powietrza wynikającym z wykonywania czynności, takich jak oddychanie, pocenie się, pranie, gotowanie, suszenie itp. W nawiewniku znajduje się czujnik taśma poliamidowa, która pod wpływem zmian wilgotności względnej w powietrzu zmienia swą długość, co powoduje większe, bądź mniejsze otwarcie przepustnicy, a tym samym doprowadzenie większego bądź mniejszego strumienia powietrza do pomieszczenia. Wraz ze wzrostem wilgotności nawiewnik otwiera się i przy wartości 70% lub więcej uzyskuje wydajność maksymalną. Nawiewniki są tak skonstruowane, że powietrze zewnętrzne nie styka się bezpośrednio z czujnikiem. Dzięki temu analizowane są EMM EHA warunki panujące w pomieszczeniach, a nie na zewnątrz. Nawiewniki nie wymagają obsługi. Użytkownik może ustawić przysłonę w pozycji przymkniętej ograniczając przepływ do minimum. Charakterystyka przepływowa nawiewników higrosterowanych aereco Przepływ w m 3 10 Pa Wilgotność względna w % EMM 5-30 EHA 5-30 Jeżeli wilgotność w pomieszczeniu jest mniejsza lub równa 5%, nawiewnik jest przymknięty, wraz ze wzrostem wilgotności nawiewnik otwiera się i przy wartości 70% lub więcej, uzyskuje wydajność maksymalną. Istnieje możliwość blokady w pozycji, przy której osiągany jest minimalny stały dopływ powietrza. Nawiewniki ciśnieniowe samoregulujące, wielkość przepływu zależy od różnicy ciśnienia na zewnątrz i wewnątrz pomieszczenia. Wraz ze wzrostem różnicy ciśnienia zwiększa się napływ powietrza. Każdy nawiewnik posiada ograniczenie blokadę w okapie lub nawiewniku, która przy określonej wydajności nie pozwoli na zwiększenie przepływu, np. w przypadku silnego podmuchu wiatru. Nawiewniki ciśnieniowe dodatkowo są wyposażone w ręczną blokadę ograniczającą przepływ do minimum. Najnowszy produkt aereco z grupy PRESO nawiewnik EFR, posiada regulację ciśnieniową w okapie oraz umożliwia ręczne ustawienie przysłony nawiewnika w jednej z pięciu pozycji otwarcia. EFR AMO AMI AMA 23

24 Obowiązek stosowania nawiewników Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Dz.U. Nr 75, poz. 690 z 2002 r. z późn. zmianami (z 2003 r. Nr 33, poz. 270, z 2004 r., Nr 109, poz. 1156, z 2008 r.: Nr 201, poz. 1238, Nr 228, poz. 1514, z 2009 r: Nr 56, poz. 461) Zgodnie z powyższym rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008 r. dotyczącym warunków technicznych jakim powinny odpowiadać budynki w sposób znaczący uległy zmianie wymagane parametry okien. Do końca 2008 roku przy dopuszczalnym współczynniku infiltracji 0,5-1,0 m 3 /(m*h*dapa 2/3 ) okna mogły być wprowadzone do obrotu bez zapewnienia dodatkowego urządzenia nawiewnego. Obecnie w budynku mieszkalnym, zamieszkania zbiorowego i budynku użyteczności publicznej współczynnik infiltracji powietrza dla otwieranych okien i drzwi balkonowych powinien wynosić nie więcej niż 0,3 m 3 /(m*h*dapa 2/3 ). W przypadku zastosowania w pomieszczeniach innego rodzaju wentylacji niż wentylacja mechaniczna nawiewna lub nawiewno-wywiewna, dopływ powietrza zewnętrznego, w ilości niezbędnej dla potrzeb wentylacyjnych, należy zapewnić przez urządzenia nawiewne umieszczane w oknach, drzwiach balkonowych lub w innych częściach przegród zewnętrznych. Współczynnik infiltracji powietrza a to ilość powietrza, jaka przenika w ciągu 1 godziny przez 1 metr szczeliny okna lub drzwi balkonowych, przy różnicy ciśnień 1 dapa/m 3. Określając szczelność okien zamiennie podaje się wartość współczynnika a dla okna lub klasę przepuszczalności powietrza dla okna. Zależność pomiędzy podanymi parametrami przedstawia poniższa tabela. Klasa okna Współczynnik a 0 0,16 0,16 0,48 0,48 1,45 1,45 2,69 24

25 Przepisy, wymagania Aprobata techniczna na nawiewniki Dla nawiewników powietrza zewnętrznego nie istnieje Polska Norma zawierająca wymagania techniczno-użytkowe dla wyrobu budowlanego, dlatego zgodnie z art. 9 ust. 1 pkt. 1 ustawy o wyrobach budowlanych każdy nawiewnik musi posiadać Aprobatę Techniczną, która jest dokumentem odniesienia do dokonywania oceny zgodności i wprowadzenia wyrobu na rynek krajowy ze znakiem budowlanym B. Zasady wprowadzania nawiewników okiennych na rynek w Polsce Wyroby przeznaczone do zastosowania w budynku objęte mandatami Komisji Europejskiej na wydanie Europejskiej Normy Zharmonizowanej lub Europejskiej Aprobaty Technicznej. Wyrób nie posiada swojej Normy Polskiej więc konieczne jest wydanie Aprobaty Technicznej. Przebadanie wyrobu oraz otrzymanie Aprobaty Technicznej. Deklaracja zgodności wystawiona do posiadanej Aprobaty Technicznej. Oznaczenie wyrobu znakiem budowlanym B. Obrót i powszechne stosowanie w budownictwie. Współczynnik przenikania ciepła dla okna z nawiewnikiem Zgodnie z obowiązującymi w Polsce przepisami (więcej informacji na stronie 22) nawiewniki okienne powinny stale doprowadzać powietrze do pomieszczeń. Nawet w pozycji zamkniętej objętość strumienia powietrza przepływającego przez nawiewnik powinien wynosić od 20 do 30% maksymalnej wydajności tego urządzenia. Współczynnik przenikania ciepła określany jest dla przegrody, która na stałe oddziela środowiska zewnętrzne i wewnętrzne, natomiast nawiewnik zgodnie z przepisami nigdy nie może być szczelnie zamknięty, więc nie stanowi takiej przegrody. Metodologia badań nawiewników prowadzonych na potrzeby uzyskania Aprobaty Technicznej nie uwzględnia metod badań izolacyjności cieplnej nawiewników powietrza. Izolacyjność cieplna okien powinna być określana bez uwzględnienia wpływu zamontowanych nawiewników. 25

26 W jakich pomieszczeniach należy zamontować nawiewniki? nawiewnik okienny kuchnia pokój dzienny nawiewnik okienny Przykładowe rozmieszczenie nawiewników sypialnia nawiewnik okienny WC łazienka sypialnia nawiewnik okienny Prawidłowy system wentylacji to dostarczanie powietrza do pomieszczeń takich jak pokoje i ewentualnie kuchnia, zapewnienie skutecznego przepływu, a następnie usunięcie zużytego (zanieczyszczonego powietrza) przez kanały wentylacyjne w toalecie, kuchni, łazience oraz innych pomieszczeniach technicznych (np. garderoba). Skutecznym sposobem dostarczenia powietrza z zewnątrz są nawiewniki okienne. W zależności od liczby pomieszczeń, w pierwszej kolejności umieszczamy po jednym nawiewniku w każdym pokoju, a następnie jeżeli jest taka potrzeba również w kuchni z oknem zewnętrznym. Jeżeli powierzchnia pokoju przekracza 25 m 2 można w nim zamontować 2 nawiewniki. Nawiewników nie montujemy w łazience. Zimny strumień powietrza zewnętrznego będzie nieprzyjemny dla użytkowników oraz może nastąpić wychłodzenie pomieszczenia. Wentylacja łazienki odbywa się w sposób pośredni, tzn. powietrze z innych pomieszczeń przepływa do łazienki i zostaje usuwane przez kanał wentylacyjny. 26
