FOLDER TECHNICZNY. indywidualna stacja mieszkaniowa
|
|
- Filip Nowacki
- 6 lat temu
- Przeglądów:
Transkrypt
1 CB POLSKA INC Warszawa ul. Gajdy 53 Tel Fax data: 07 / 2006
2 SPIS TREÂCI Dane techniczne 02 Tabliczka znamionowa 03 Budowa urzàdzenia 04 Urzàdzenie i opis dzia ania 06 Monta 08 Monta na Êcianie 08 Rysunek monta owy 08 Rodzaje pod àczeƒ 09 P ukanie i nape nianie instalacji 10 Monta licznika ciep a 10 Monta licznika zimnej wody (opcja) 11 Ograniczenie przep ywu zimnej wody 11 Odpowietrzanie systemu grzewczego 11 Nastawa zaworu regulacyjnego instalacji c.o. w mieszkaniu 12 Monta si ownika i programatora tygodniowego w mieszkaniu 13 Nastawa regulatora ró nicy ciênieƒ (opcja) 13 Nastawa termostatycznego zaworu TTV (opcja) 14 Nastawa trzydrogowego termostatycznego zaworu c.w.u. (opcja) 15 Nastawa zaworu ograniczajàcego temperatur powrotu c.o. (opcja) 15 Nastawa zaworu ograniczajàcego temperatur c.w.u. (opcja ) 16 Mo liwe nieprawid owoêci w dzia aniu 17 Uwaga! Oznaczenia u yte w opracowaniu : c.o. indywidualna instalacja centralnego ogrzewania w mieszkaniu c.w.u. ciep a woda u ytkowa GW gwint wewn trzny GZ gwint zewn trzny Uwaga! Producent zastrzega sobie prawo do zmian technicznych. 01
3 DANE TECHNICZNE Dane techniczne. Maksymalna temperatura pracy: 90 o C CiÊnienie pracy: PN 10 Minimalne ciênienie wody zimnej: 2 bary Ró nica ciênieƒ na zasilaniu: 0,2-0,3 bara Temperatura zasilania: o C Waga urzàdzenia ( bez opcji i obudowy): ok. 9 kg Wymiary: bez obudowy (Wys.x Szer.x G b.): 688x555(435)x140 z obudowà natynkowà (Wys.x Szer.x G b.): 800x600(480)x160 Przy àcza: 3/4 GW Moc, wydatek c.w.u.: wg tabeli Temperatura zasilania w o C Rozbiór c.w.u. w litrach/min Moc w kw Strata ciênienia z.w. w barach Temperatura powrotu w o C 60 7,7 24,1 0,21 34, ,3 32,0 0,33 30, ,5 38,9 0,47 28, ,6 45,0 0,66 26,0 Dane dotyczà: Podgrzewanie wody ciep ej 45 o C (na przyk ad z 10 o C do 55 o C) Strata ciênienia po stronie pierwotnej 0,15 bara Przep yw po stronie pierwotnej 800 l/h 02
4 TABLICZKA ZNAMIONOWA Tabliczka znamionowa miejsce i opis. nazwa typ numer seryjny data produkcji Tabliczka znamionowa znajduje si w prawej górnej cz Êci p yty g ównej stacji mieszkaniowej. dane MAKSYMALNA TEMPERATURA PRACY 90 O C CIÂNIENIE PRACY MAX 10 BAR MINIMALNE CIÂNIENIE WODY ZIMNEJ 2 BARY RÓ NICA CIÂNIE NA ZASILANIU 0,2 0,3 BARA TEMPERATURA ZASILANIA O C 03

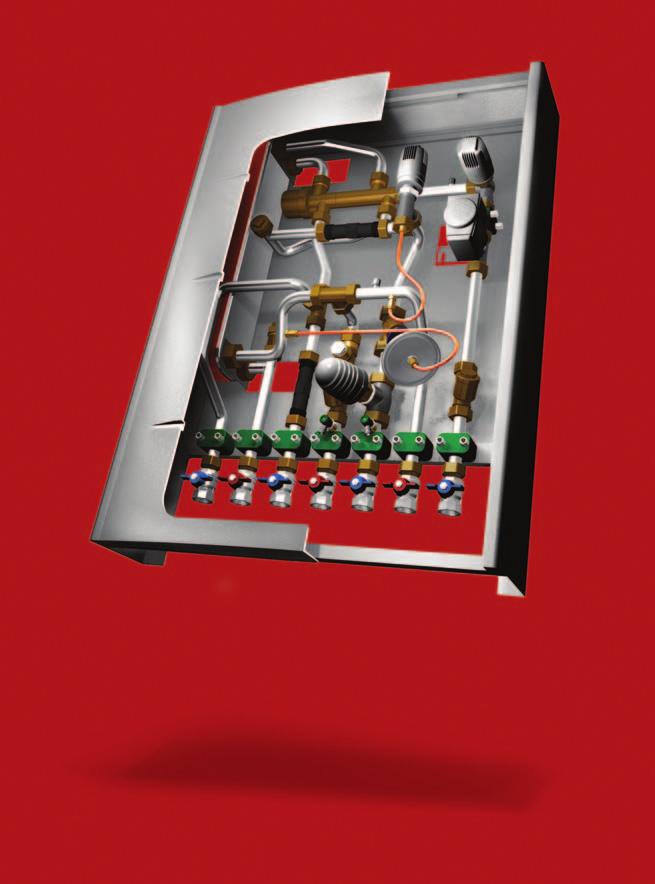

5 BUDOWA URZÑDZENIA Sk adniki wyposa enia i pod àczenia do instalacji. Termostatyczny zawór ograniczajàcy temperatur powrotu czynnika z instalacji c.o. Odpowietrzniki Termostatyczny zawór typu TTV - mostek cyrkulacyjny Proporcjonalny regulator przep ywu typu PM Regler Wstawka do licznika ciep a (d. 110 mm 3/4 GZ) Kryza d awiàca przep yw zimnej wody Lutowany wymiennik p ytowy ze stali nierdzewnej Zawór strefowy instalacji c.o. z si ownikiem i tygodniowym programatorem temperatury Regulator ró nicy ciênieƒ Z àczka 3/4 GW do czujnika licznika ciep a -tuleja zanurzeniowa Filtry siatkowe wody Wstawka do licznika zimnej wody (d. 110 mm 3/4 GZ) Pod àczenia Obudowa Termostatyczny zawór ograniczajàcy temperatur wyp ywu c.w.u. 04
6 URZÑDZENIE I OPIS DZIA ANIA Schemat hydrauliczny A B C D E F G 1. Lutowany wymiennik p ytowy ze stali nierdzewnej 2. Proporcjonalny regulator przep ywu typu PM Regler z priorytetem przygotowania c.w.u. 3. Kryza d awiàca przep yw zimnej wody 4. Odpowietrzniki 5. Termostatyczny zawór typu TTV - mostek cyrkulacyjny 6. Zawór strefowy instalacji c.o. z si ownikiem i regulatorem lub tygodniowym programatorem temperatury - opcja 7. Termostatyczny trzydrogowy zawór regulujàcy temperatur wyp ywu ciep ej wody u ytkowej 8. Regulator ró nicy ciênieƒ - opcja 9. P yta monta owa 10. Filtry siatkowe - opcja 11. Z àczka 1/2 GW do czujnika licznika ciep a tuleja zanurzeniowa 12. Wstawka do licznika ciep a (d. 110 mm 3/4 GZ) 13. Wstawka do licznika zimnej wody (d. 110 mm 3/4 GZ) 14. Obudowa - opcja 15. Termostatyczny zawór ograniczajàcy temperatur powrotu czynnika z instalacji c.o. (zakres regulacji od 25 do 60 o C) - opcja 16. Termostatyczny zawór ograniczajàcy temperatur wyp ywu c.w.u. (zakres regulacji od 30 do 60 o C) - opcja POD ÑCZENIA A bezpoêrednie wyjêcie zimnej wody z mo liwoêcià opomiarowania - opcja B ciep a woda C zimna woda z pionu D sieç - zasilanie E sieç - powrót F instalacja c.o. - zasilanie G instalacja c.o. - powrót 05
7 URZÑDZENIE I OPIS DZIA ANIA Opis dzia ania. Stacja cieplna Thermatic zasila indywidualnie jedno mieszkanie w zakresie centralnego ogrzewania, jak i przygotowania ciep ej wody u ytkowej. Przygotowanie ciep ej wody u ytkowej zimna woda mieszkanie ciep a woda zimna woda pion sieç zasilanie sieç powrót Ciep a woda u ytkowa przygotowywana jest za poêrednictwem lutowanego - p ytowego wymiennika ciep a ze stali nierdzewnej. Odpowiednio dobrany wymiennik ciep a (1) powoduje du e sch odzenie czynnika grzewczego wp ywajàcego do niego z sieci niskoparametrowej o minimalnej temperaturze zasilania 65 o C. Pe ny priorytet przygotowania c.w.u. realizowany jest poprzez hydrauliczny regulator przep ywu PM Regler (2). Na tym e zaworze odbywa si równie proporcjonalne dawkowanie czynnika grzewczego (na wymiennik) w stosunku do iloêci pobieranej w danej chwili porcji ciep ej wody u ytkowej. Poprzez zastosowanie systemu krzywek osadzonych na wspólnej osi uzyskujemy sta e parametry temperatury niezale nie od iloêci pobieranej ciep ej wody. Poprzez termostatyczny zawór (16- opcja) mo emy zabezpieczyç maksymalnà temperatur wyp ywajàcej ciep ej wody do normatywnej wartoêci w przypadku niekontrolowanego podwy szenia temperatury zasilania (powy ej wartoêci projektowych). Zawór ten, w momencie przekroczenia temp. c.w.u. ogranicza przep yw czynnika grzewczego przez wymiennik po stronie pierwotnej. W przypadku przyjmowania parametrów projektowych systemu zasilania powy ej 70 o C uzasadnione jest zastosowanie termostatycznego- trzydrogowego mieszacza ciep ej wody u ytkowej T-mix (7-opcja) w celu zoptymalizowania i ograniczenia temperatury wody do wartoêci normatywnych. 06
8 URZÑDZENIE I OPIS DZIA ANIA Rozdzia c.o. w mieszkaniu sieç zasilanie sieç powrót c.o. zasilanie c.o. powrót Instalacja c.o. zasilana jest czynnikiem grzewczym dostarczonym do stacji. Regulacja instalacji odbywa si poprzez zawór strefowy (6). Na tym zaworze mo na dokonaç wst pnej regulacji iloêci przep ywajàcego czynnika grzewczego zgodnie z wyliczonym zapotrzebowaniem cieplnym danego mieszkania. Zawór poprzez element roboczy si ownik wspó pracuje z regulatorem lub tygodniowym programatorem temperatury umieszczonym w pomieszczeniu. Tak wi c sterowanie uk adem c.o.mieszkania odbywa si w funkcji temperatury pomieszczenia. Zapewnia to lokatorowi du y komfort korzystania z instalacji c.o. oraz niekwestionowane oszcz dnoêci w okresach cyklicznych - automatycznych obni eƒ temperatury. PM Regler, przez który powraca czynnik grzewczy z mieszkania, zamyka przep yw w momencie przygotowywania ciep ej wody przez stacj. Fakt ten nie obni a komfortu cieplnego lokatora, a wp ywa korzystnie na bilansowanie cieplne ca oêci obiektu moc cieplna mieszkaƒ przygotowujàcych w danej chwili c.w.u. nie jest wliczana do ca kowitej mocy êród a ciep a. Obni a to poziom tzw. mocy zamówionej u dostawcy energii. W celu obni enia temperatury powrotu z instalacji c.o. z mieszkania mo na zastosowaç termostatyczny zawór ograniczajàcy temp. powrotu czynnika (15- opcja). Przy zastosowaniu tego rozwiàzania efekty sch odzenia czynnika grzewczego powracajàcego do êród a ciep a b dà jeszcze wi ksze. Termiczny zawór (spinka) cyrkulacyjny TTV (5 - opcja) zapewnia cyrkulacj czynnika grzewczego w pionie. Proces przep ywu uruchamiany jest w momencie spadku temperatury wody grzewczej poni ej nastawionej na g owicy. Cyrkulacja nast puje wi c cyklicznie. Zawór cyrkulacyjny montujemy w obr bie ostatniej stacji pod àczonej do ka dego pionu. W przypadku usytuowania stacji w du ej odleg oêci od pionu (>8m) nale y zastosowaç zawór cyrkulacyjny w ka dej stacji co zapobiegnie wych adzaniu czynnika grzewczego na odcinku pion stacja i skróci czas dost pu do wody grzewczej. Zawór ró nicy ciênieƒ (8- opcja) reguluje sta à ró nic ciênieƒ dla poprawnej pracy stacji Thermatic. W przypadku braku tego regulatora w obr bie stacji nale y zapewniç optymalnà ró nic ciênieƒ poprzez dobranie i zamontowanie odpowiedniego regulatora pod pionem grzewczym. 07
9 MONTA 1. Monta urzàdzenia mo liwy jest przez odpowiednio przeszkolone firmy wykonawcze. 2. Monta musi byç wykonany zgodnie z obowiàzujàcymi polskimi i europejskimi normami oraz zasadami sztuki instalacyjnej. 3. Nieprawid owy monta mo e spowodowaç utrat gwarancji na urzàdzenie. Monta na Êcianie 1. Stacj cieplnà wyciàgnàç z kartonu. 2. Otwory monta owe znajdujà si w bocznych wzmocnionych cz Êciach p yty monta owej. 3. Zdjàç górnà cz Êç obudowy dociskajàc jà lekko od góry. 4. W przypadku uszkodzenia ramy obudowy nale y zrezygnowaç z monta u i poprzez odkr cenie dwóch Êrub krzy owych zdjàç obudow z p yty monta owej. 5. Zaznaczyç miejsce do wywiercenia otworów w zale noêci od usytuowania stacji. 6. Wywierciç otwory i wbiç dyble. 7. Wkr ciç Êruby (fi 6 mm). 8. Doposa yç stacj i zawiesiç na Êrubach. 9. Ram obudowy umieêciç na mocowaniach i dokr ciç dwoma Êrubami krzy owymi. 10. Blaszane drzwi umieêciç na ramie obudowy. Rysunek monta owy 555 (435) (415) (50) 65(50) Wymiary bez obudowy (Wys. x Szer. x G b. w mm): 688x555(435)x140 Wymiary z obudowà natynkowà (Wys. x Szer. x G b. w mm): 800x600(480)x160 08
10 MONTA Rodzaje pod àczeƒ 01 alfa Pod àczenie zrealizowane jest za pomocà 6-ciu kulowych zaworów prostych 3/4 GW (7 zawór - opcja) zamontowanych bezpoêrednio na p ycie g ównej. A B C D E F G 02 beta Pod àczenie zrealizowane jest za pomocà 6-ciu kulowych zaworów prostych 3/4 GW (7 zawór - opcja) zamontowanych na niezale nej natynkowej konsoli. Konsola pozwala wykonaç pod àczenie instalacji c.o. i c.w.u. bez koniecznoêci monta u stacji, Thermatic mo e byç zainstalowany póêniej. A B C D E F G 03 gamma Pod àczenie zrealizowane jest za pomocà 6-ciu kulowych zaworów kàtowych 3/4 GW (7 zawór - opcja) zamontowanych na niezale nej podtynkowej konsoli. Konsola pozwala wykonaç pod àczenie instalacji c.o. i c.w.u. bez koniecznoêci monta u stacji, Thermatic mo e byç zainstalowany póêniej. A B C D E F G 04 delta Pod àczenie zrealizowane jest za pomocà 5-ciu kulowych zaworów prostych 3/4 GW zamontowanych bezpoêrednio na elementach stacji. Oznaczenia pod àczeƒ: A bezpoêrednie wyjêcie zimnej wody z mo liwoêcià opomiarowania - opcja B ciep a woda C zimna woda z pionu D sieç - zasilanie E sieç - powrót F instalacja c.o. - zasilanie G instalacja c.o. - powrót 09
11 MONTA P ukanie i nape nianie instalacji 1. Przed nape nieniem stacji wodà grzewczà nale y dok adnie przep ukaç instalacj. 2. Sprawdziç dok adnoêç wykonania po àczeƒ. 3. W procesie nape niania wypuszczaç powietrze przez odkr cenie Êrub na odpowiednich odpowietrznikach. 4. Kontrolowaç poziom ciênienia wody grzewczej podczas nape niania. Monta licznika ciep a W stacji mo na zamontowaç licznik ciep a. W tym celu nale y zdemontowaç wstawki do liczników ciep a. Przed monta em licznika ciep a musi byç dok adnie przep ukana instalacja grzewcza oraz stacja Thermatic! Mufa 3/4 GW do czujki temperatury powrotu (w przypadku nie wyst powania czujki w korpusie licznika) 3. Wstawka licznika ciep a 1. Mufa 3/4 GW do czujki temperatury zasilania Wstawka licznika zimnej wody (opcja) Zamknàç wszystkie zawory kulowe stacji. 2. Poprzez otwarcie odpowietrzników obni yç ciênienie do atmosferycznego. 3. Rozkr ciç Êrubunki wstawki licznika (1) odprowadzajàc wod do odpowiedniego naczynia. 4. W miejsce wstawki zamontowaç licznik ciep a lub korpus licznika ciep a i dok adnie dokr ciç. 5. Zdjàç zaêlepk 3/4 GW (2) mufy do czujki temperatury zasilania. 6. Zamontowaç czujk temperatury zasilania wraz z tulejà w muf (2) i uszczelniç. 7. W przypadku nie wyst powania czujki temperatury powrotu w korpusie licznika mo na ja zamontowaç w mufie (3) 3/4 GW. 10
12 MONTA Monta licznika zimnej wody (opcja) 1. Zamknàç wszystkie zawory kulowe stacji 2. Rozkr ciç Êrubunki wstawki licznika (4) odprowadzajàc wod do odpowiedniego naczynia 3. W miejsce wstawki zamontowaç licznik zimnej wody lub korpus licznika zimnej i dok adnie dokr ciç Ograniczenie przep ywu zimnej wody 1. Pod Êrubunkiem na wejêciu zimnej wody do PM- Reglera umieszczona jest kryza d awiàca przep yw wody. 2. Maksymalny przep yw zimnej wody mo e byç przez tà kryz ograniczony i w zale noêci od potrzeb zmieniany. W zale noêci od koloru kryzy mo emy uzyskiwaç odpowiednie maksymalne przep ywy wody zimnej: niebieska: 10 litrów / min czerwona: 12 litrów / min zielona: 15 litrów / min Kryza d awiàca Odpowietrzenie systemu grzewczego Odpowietrzniki 1. Przed uruchomieniem stacji nale y jà odpowietrzyç. 2. Powietrze usuwamy poprzez odkr cenie Êrub na trzech odpowietrznikach umieszczonych w stacji. 11
13 MONTA Nastawa zaworu regulacyjnego instalacji c.o. w mieszkaniu 1. Zdjàç bia à kap lub si ownik z zaworu strefowego. 2. Za pomocà p askiego wkr taka przekr ciç w prawo wyskalowany element do oporu. 3. Zaznaczyç na korpusie zaworu pozycj zero. 4. Strumieƒ przep ywu na poszczególne mieszkania pobraç z obliczeƒ projektowych lub wykorzystujàc tabel Odpowiednià nastaw nale y pobraç z tabeli 2 i ustawiç jà na zaworze. 6. Zamontowaç bia à kap lub si ownik zaworu strefowego. Zawór strefowy instalacji c.o. Tabela 1. Strumieƒ przep ywu czynnika grzewczego na mieszkanie (litry/godz.) Ró nica temperatur w o K KW/mieszkanie Tabela 2. Nastawa zaworu strefowego (przy stracie ciênienia 0,1 bara na zaworze) Litrów/godz. Nastawa ,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 14,0 16,0 18,0 Przyk ad: Dla instalacji c.o. w mieszkaniu o zapotrzebowaniu 4 KW i przy za o onej ró nicy temperatur 20 o K z tabeli 1 odczytujemy przep yw na poziomie 172 l/h. Nast pnie z tabeli 2 dla danego przep ywu odczytujemy nastaw zaworu strefowego o numerze 3,0. Tà nastaw ustawiamy na zaworze. 12
14 MONTA Monta si ownika i programatora tygodniowego w mieszkaniu 1. Zdjàç bia à kap z zaworu strefowego. 2. Na o yç i przykr ciç si ownik na gwint zaworu strefowego. 3. Po àczyç przewodem cztero y owym (w komplecie) si ownik wraz z programatorem tygodniowym. Uwaga! Koƒcówk telefonicznà przewodu wpiàç w gniazdo wtykowe w si owniku. 4. Programator tygodniowy zamontowaç za pomocà ko ków rozporowych w pomieszczeniu. Uwaga! Zasady oraz instrukcja programowania urzàdzenia obj te sà oddzielnym opracowaniem. Si ownik zaworu strefowego Nastawa regulatora ró nicy ciênieƒ (opcja) Regulator ró nicy ciênieƒ i przep ywu Ró nica ciênieƒ na urzàdzeniu powinna wynosiç od 0,2 do 0,3 bara. Takà ró nic ciênieƒ nale y ustawiç poprzez odpowiednie wyregulowanie zaworu : 1. Zamknàç wszystkie zawory stacji. 2. Kluczem p askim nr 10 poluzowaç Êrub zaciskowà rurki kapilarnej a nast pnie jà delikatnie wyjàç. 3. Obudow membrany wraz z trzpieniem ostro nie wykr ciç r kà z niebieskiego gniazda. 4. Trzpieƒ ostro nie wykr ciç z korpusu zwracajàc uwag na kreski podzia u: Pierwsza kreska 0,3 bara. Dwie kreski 0,2 bara. Trzy kreski 0,1 bara. 5. Jeden obrót trzpienia odpowiada wartoêci ciênienia 0,015 bara. Po nastawieniu odpowiedniej ró nicy ciênieƒ obudow membrany z trzpieniem umieêciç w niebieskim gnieêdzie i lekko r cznie dokr ciç. 13

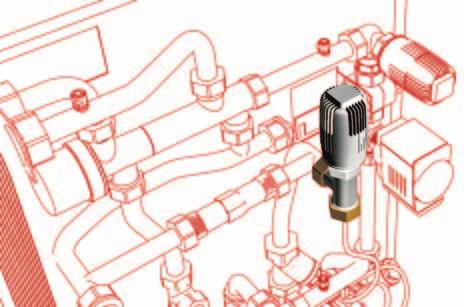

15 MONTA Nastawa termostatycznego zaworu TTV (opcja) Termostatyczny zawór typu TTV - mostek cyrkulacyjny Pion nastawienie temperatury w pionie: àdanà nastaw (1-5) uzyskujemy poprzez odpowiednie ustawienie g owicy termostatycznej w stosunku do czarnego odnoênika. Mo emy uzyskaç nast pujàce temperatury: Skala na g owicy Temperatura pionu w o C Temperatur za àczania cyrkulacji pionu nale y ustawiç na oko o 15 o C poni ej temperatury zasilania czynnika grzewczego ze êród a. Zbyt niskie ustawienie temperatury za àczania cyrkulacji pionu na zaworze TTV mo e spowodowaç wych odzenie instalacji i zbyt d ugi czas oczekiwania na ciep o do przygotowania c.o. i c.w.u. Zbyt wysokie ustawienie temperatury za àczania cyrkulacji pionu mo e spowodowaç niepo àdane podwy szanie temperatury powrotu wody grzewczej do êród a. Przyk ad: Temperatura zasilania êród a ciep a 65 o C Proponowana temperatura za àczania cyrkulacji pionu 50 o C Ustawienie g owicy zaworu TTV w pozycji pomi dzy 3 i 4. Blokowanie wykonanej nastawy zaworu: Kluczem imbusowym fi 2mm obluzowaç Êrub (A) i nastawiç odpowiednià nastaw. Nast pnie dokr ciç w/w Êrub i nastawa jest zablokowana. 14
16 MONTA Nastawa trzydrogowego termostatycznego zaworu do c.w.u. (opcja) Ustawienie maksymalnej temperatury wyp ywu c.w.u. àdanà temperatur wyp ywu c.w.u. uzyskujemy za pomocà odpowiedniego ustawienia zielonego pokr t a na zaworze wzgl dem wskaênika na korpusie. Trzydrogowy termostatyczny zawór c.w.u. Nastawa zaworu ograniczajàcego temperatur powrotu c.o. (opcja) àdanà nastaw maksymalnej temperatury powrotu c.o. (1-5) uzyskujemy poprzez odpowiednie ustawienie g owicy termostatycznej w stosunku do czarnego odnoênika. Zawór ograniczajàcy temperatur powrotu c.o. Mo emy uzyskaç nast pujàce temperatury: Skala na g owicy Temperatura pionu w o C Zastosowanie zaworu ograniczajàcego temperatur powrotu c.o. nie eliminuje koniecznoêci dokonania nastaw wst pnych na poszczególnych grzejnikach lub zaworze strefowym. Blokowanie wykonanej nastawy zaworu: Kluczem imbusowym fi 2mm obluzowaç Êrub (A) i nastawiç odpowiednià nastaw. Nast pnie dokr ciç w/w Êrub i nastawa jest zablokowana. 15

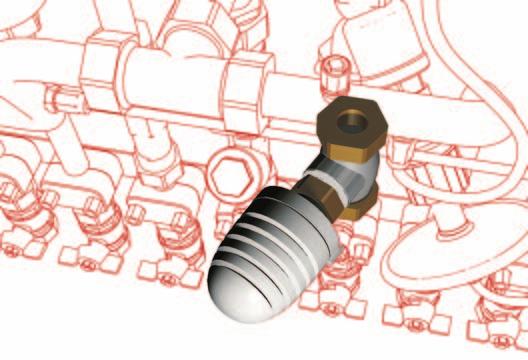

17 MONTA Nastawa zaworu ograniczajàcego temperatur c.w.u. (opcja) Termostatyczny zawór ograniczajàcy temperatur wyp ywu c.w.u. àdanà nastaw maksymalnej temperatury wyp ywu c.w.u. (1-7) uzyskujemy poprzez odpowiednie ustawienie g owicy termostatycznej w stosunku do czarnego odnoênika. Mo emy uzyskaç nast pujàce temperatury: Skala na g owicy Temperatura wyp ywu c.w.u. w o C G owic mo na zablokowaç po ustawieniu odpowiedniej nastawy. 16
18 MO LIWE NIEPRAWID OWOÂCI W DZIA ANIU Korekta wad i wyst pujàcych niedomagaƒ 1. Zbyt niska temperatura c.w.u. Za niska temperatura wody grzewczej zasilajàcej uk ad. Zapowietrzone urzàdzenie Za niska ró nica ciênieƒ B dne nastawienie trzydrogowego termostatycznego zaworu c.w.u. lub zaworu ograniczajàcego temperatur c.w.u. Sprawdziç temperatur wody grzewczej (powinna wynosiç oko o 10 C o. powy ej temp. c.w.u.) Odpowietrzyç poprzez odpowietrzniki (4) urzàdzenie W przypadku gdy w stacji jest zamontowany licznik ciep a sprawdziç czy strumieƒ przep ywu wody grzewczej osiàga poziom 600 do 700 l/h. JeÊli zbyt ma y strumieƒ przep ywu to: - sprawdziç ró nic ciênieƒ pod pionem. WartoÊç powinna wynosiç oko o 0,2 bara - podnieêç ciênienie dyspozycyjne na pompie jeêli jest zbyt ma e - w przypadku wyst powania zaworu ró nicy ciênieƒ w stacji ustawiç odpowiednià nastaw zgodnie z instrukcjà ze strony 13 Ustawienie wy szych temperatur zgodnie z instrukcjami ze strony 15 i D ugi czas oczekiwania na c.w.u. JeÊli wyst puje w stacji zawór termostatyczny TTV sprawdziç temperatur za àczania cyrkulacji pionu Stacja zbyt daleko od pionu >10mb Ustawienie wy szej temperatury cyrkulacji wg. instrukcji na stronie 14 Zamontowaç zawór termostatyczny TTV 3. Zbyt ma y strumieƒ wyp ywu c.w.u. (wartoêci nominalne wg tabel strona 11) B dna kryza ograniczajàca przep yw zimnej wody PM-Regler uszkodzony Sprawdziç rodzaj zastosowanej kryzy wymieniç na odpowiednià zgodnie z instrukcjà ze strony 02 Wymieniç PM Regler 4. Wyciek z PM-Reglera na po àczeniu (przez nawiercone w korpusie otwory) Uszkodzenie uszczelnieƒ PM-Reglera Wymieniç PM Regler 5. Niedogrzana instalacja c.o. w mieszkaniu Zawór strefowy zamkni ty Sprawdziç i wyregulowaç zawór strefowy zgodnie z instrukcjà ze strony12 6. Efekty dzwi kowe na zaworach grzejnikowych Zbyt wysokie ciênienie dyspozycyjne Sprawdziç ciênienie na pionie. Powinno wynosiç 0,2 0,3 bara W przypadku wyst powania zaworu ró nicy ciênieƒ w stacji ustawiç odpowiednià nastaw zgodnie z instrukcjà ze strony 13 Dokonaç korekty nastawy zaworu strefowego (strona 12) 17
