Janusz Badura PIG-PIB OD Surface analysis

Czech-Polish Workshop On Recent geodynamics of

1 Janusz Badura PIG-PIB OD Surface analysis sub-carbonifeourus NE part of the Bohemian Massif and the consequent implications for the analysis of neotectonic movements 14 th Czech-Polish Workshop On Recent geodynamics of the Sudety Mts. and adjacent areas October 21-23, 2013, Jarnołtówek, Poland

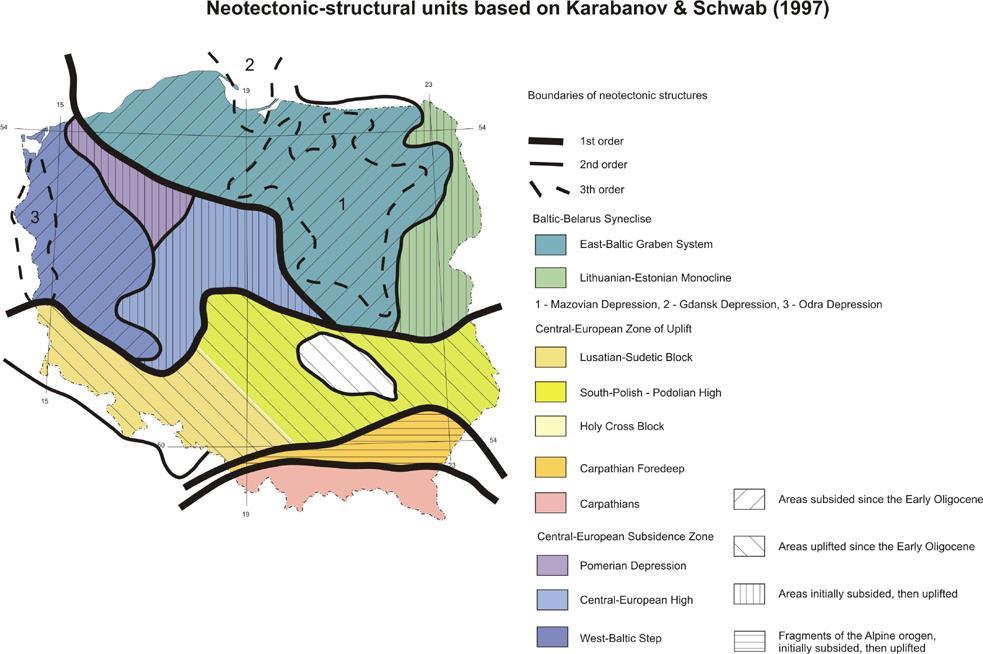

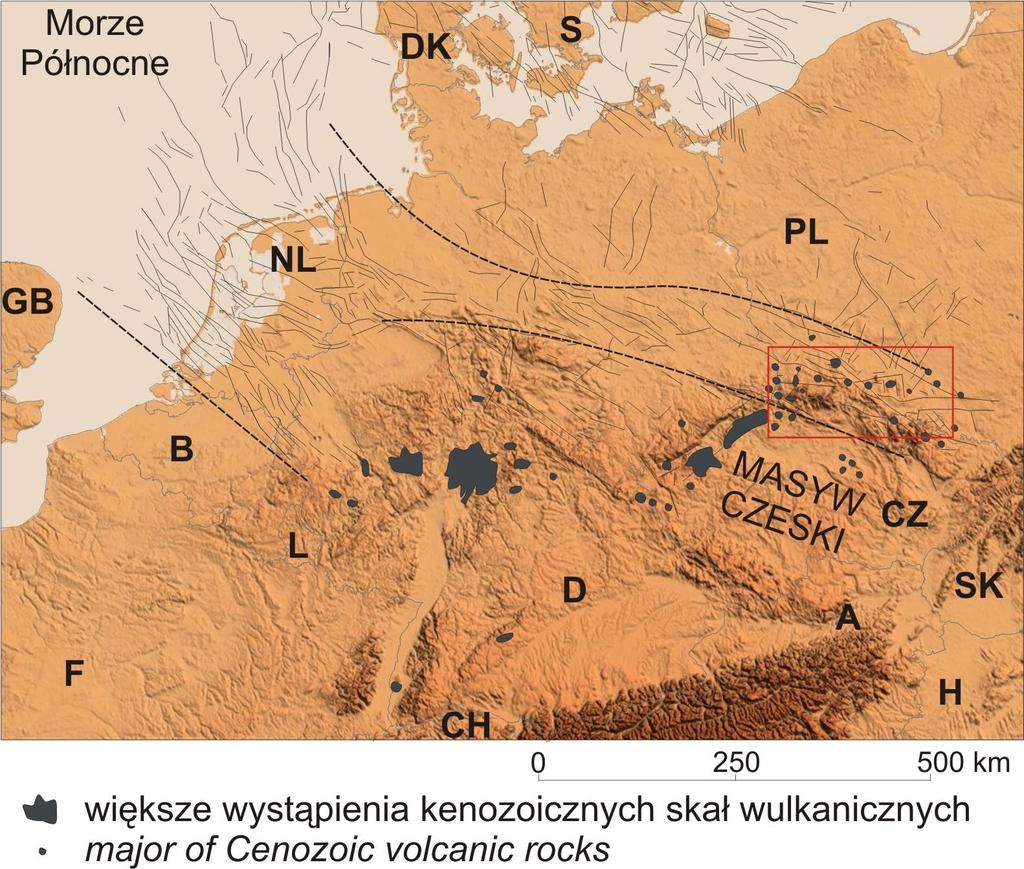

2 Sudetic block on a background major tectonic structures in Central Europe

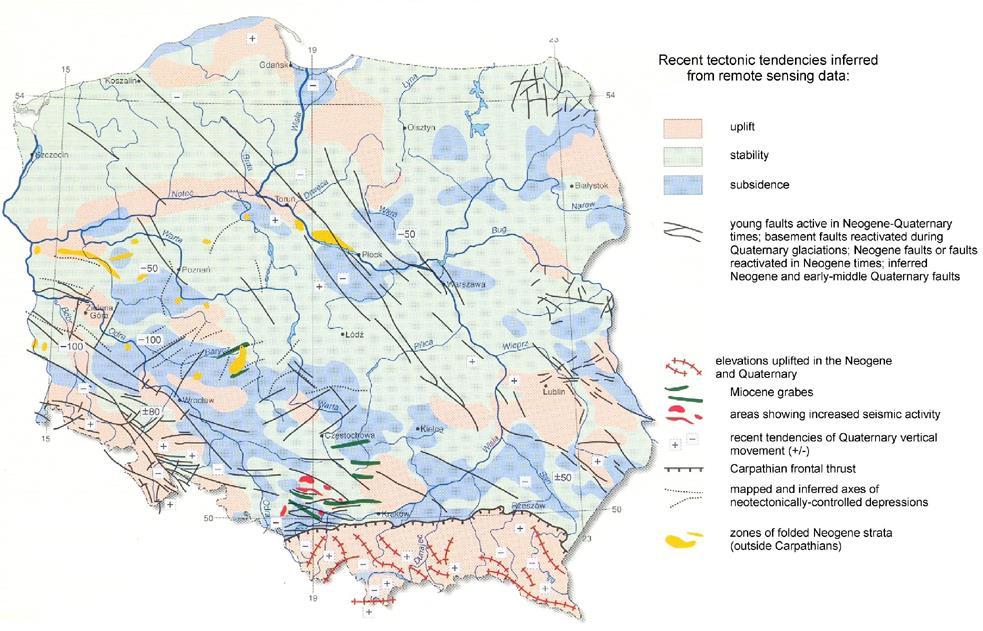

4 Współczesne ruchy tektoniczne opracowane na podstawie różnych danych geologicznych

5 SICHÓW WROCŁAW ZŁOTY STOK JESENIK sudecki uskok brzeżny (morfotektoniczna skarpa) km

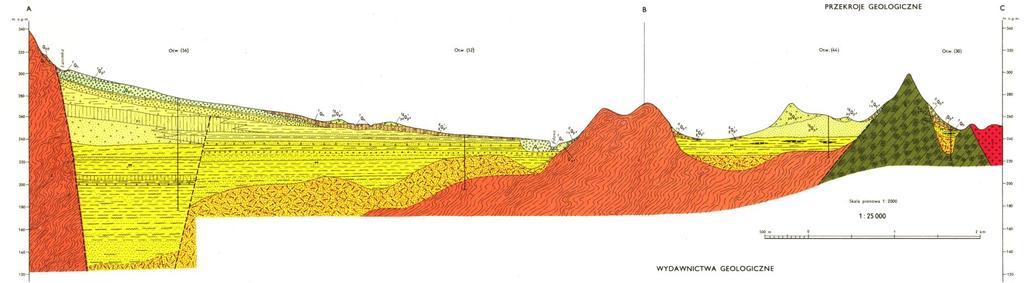

7 Rowy tektoniczne na bloku przedsudeckim ROZTOKA sub JAWOR sub MOŚCISKO

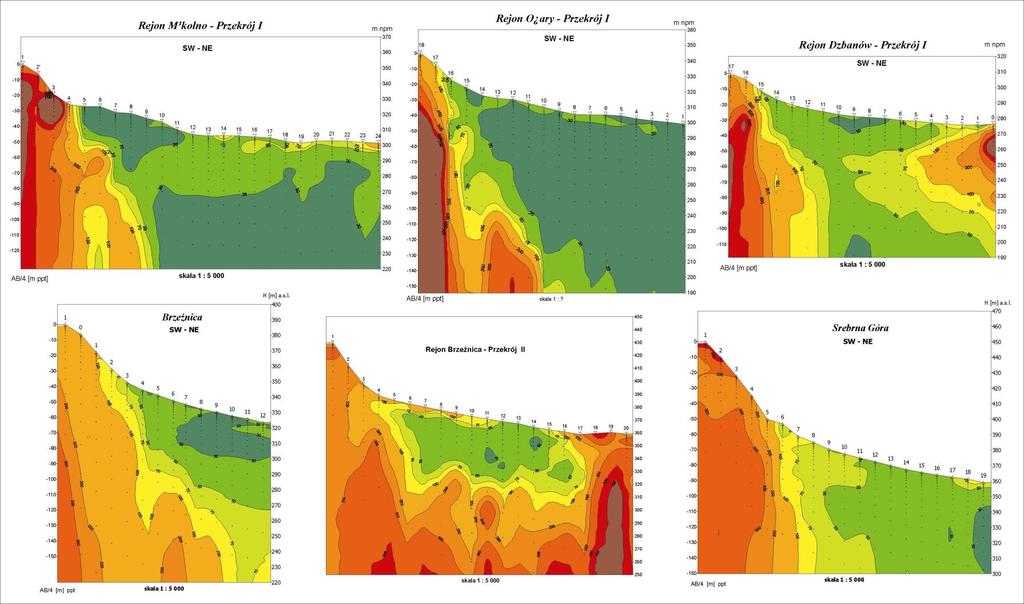

8 Przekroje elektro-oporowe w strefie sudeckiego uskoku brzeżnego

9 Divergence terraces: Nysa Kłodzka & Bystrzyca

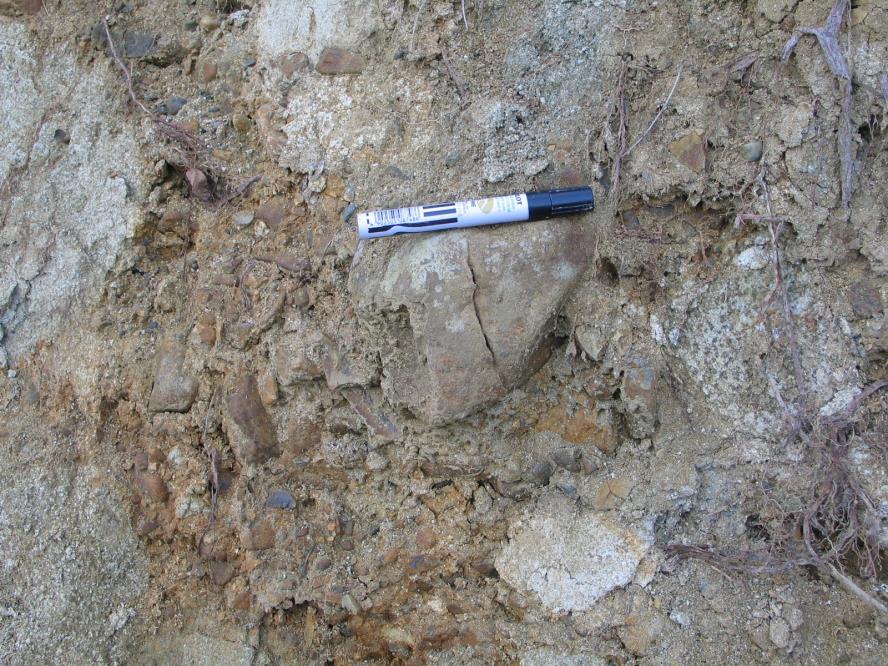

10 Examples of cracked cluster in Janowiec on the Sudeten Marginal Fault

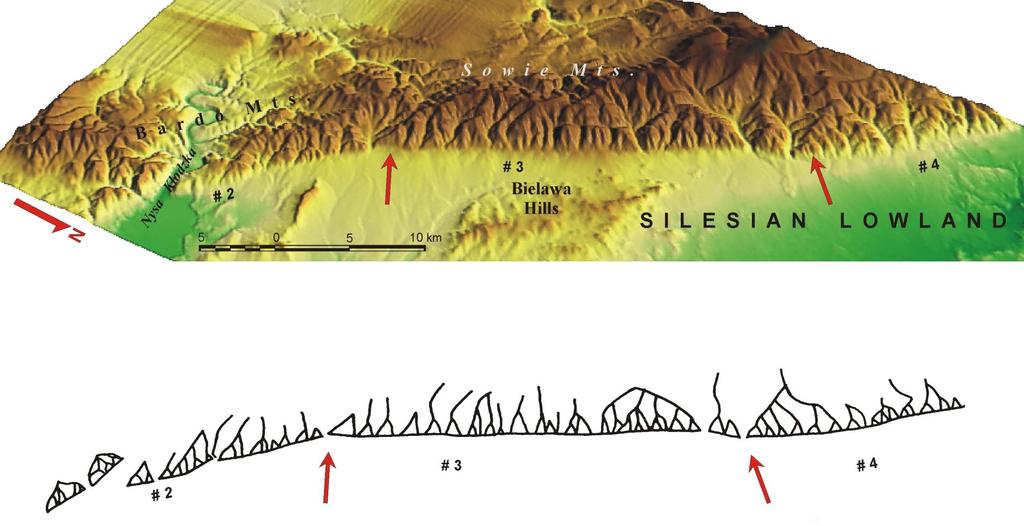

11 triangular and trapezoidal faces threshold of the Sudetic Marginal Fault

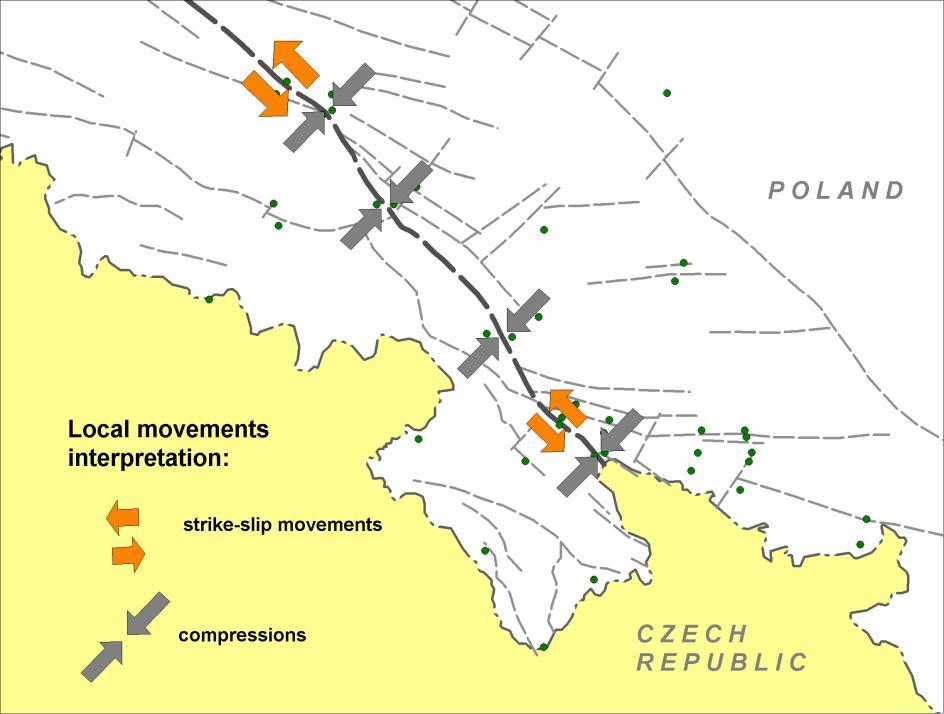

12 Graficzne przedstawienie charakteru poziomych przemieszczeń na SUB (wg. Kątnego, 2003) Wektory poziomych przemieszczeń punktów sieci GEOSUD i ich elipsy ufności (wg. Kątnego, 2003)

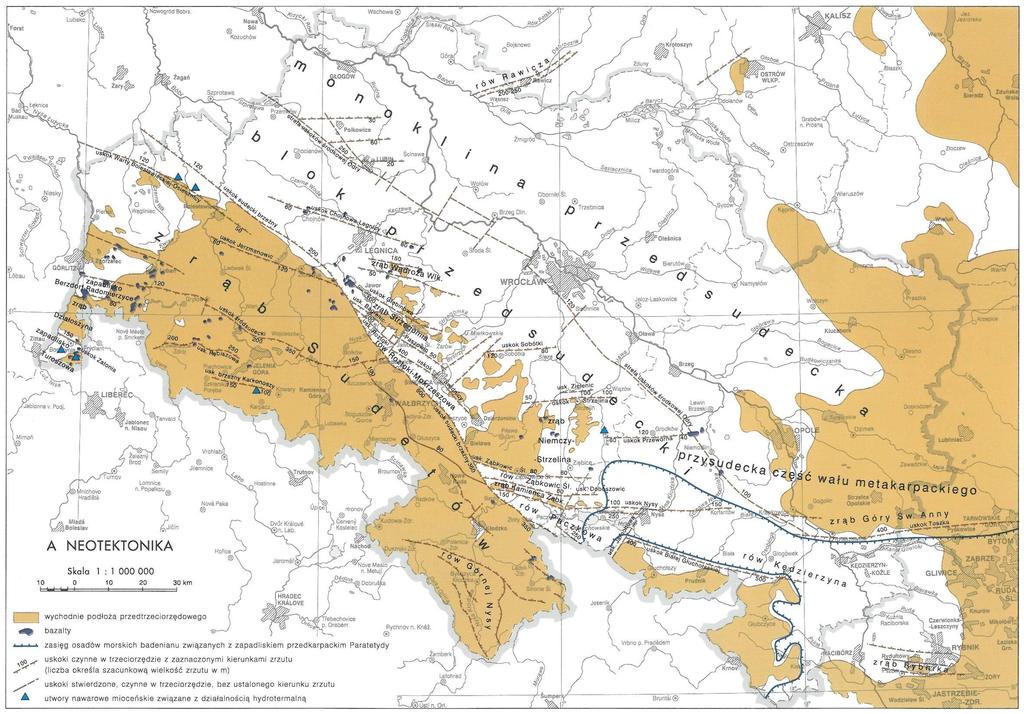

13 Dyjor, 2004

15 The problem of interpretation of the weathered surface Q Ng wethered bedrock is qualified for sedimentary rocks Dh Q Ng regolit Hard not weathered bedrock Interpretation of the databases and included in the boreholes on the geological maps My interpretation

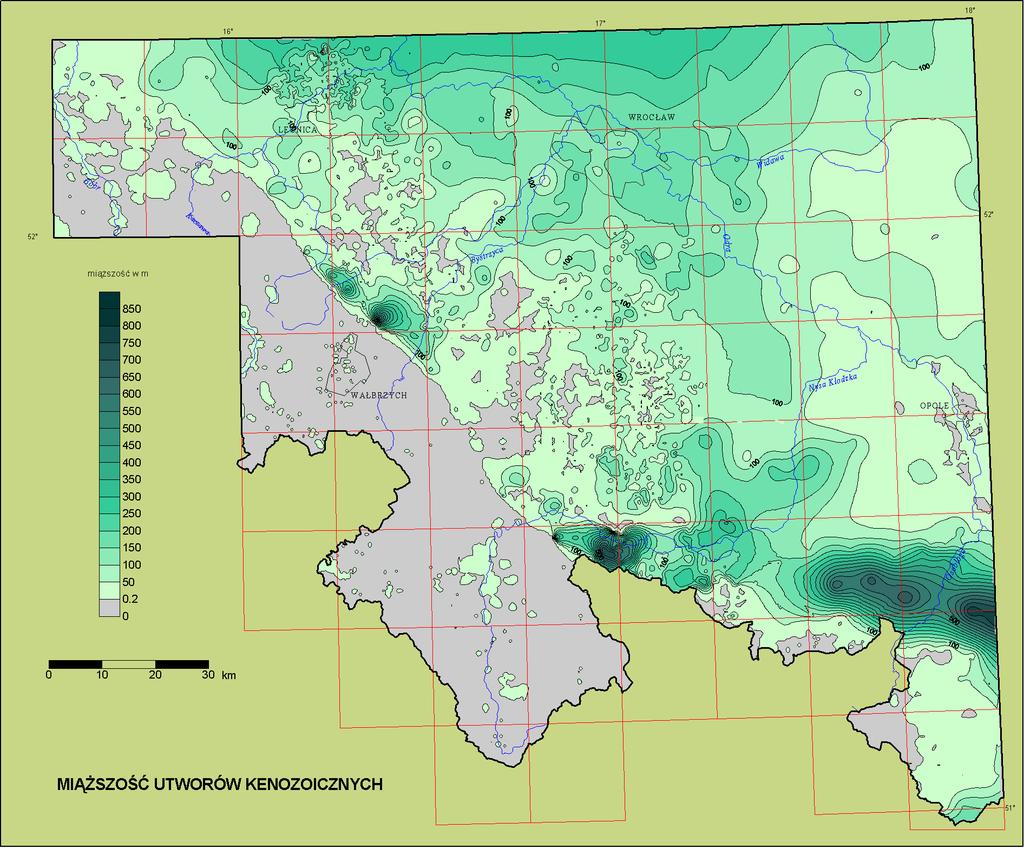

16 Cenozoic thikness

17 Bedrock (metamorphic) sub-carboniferous

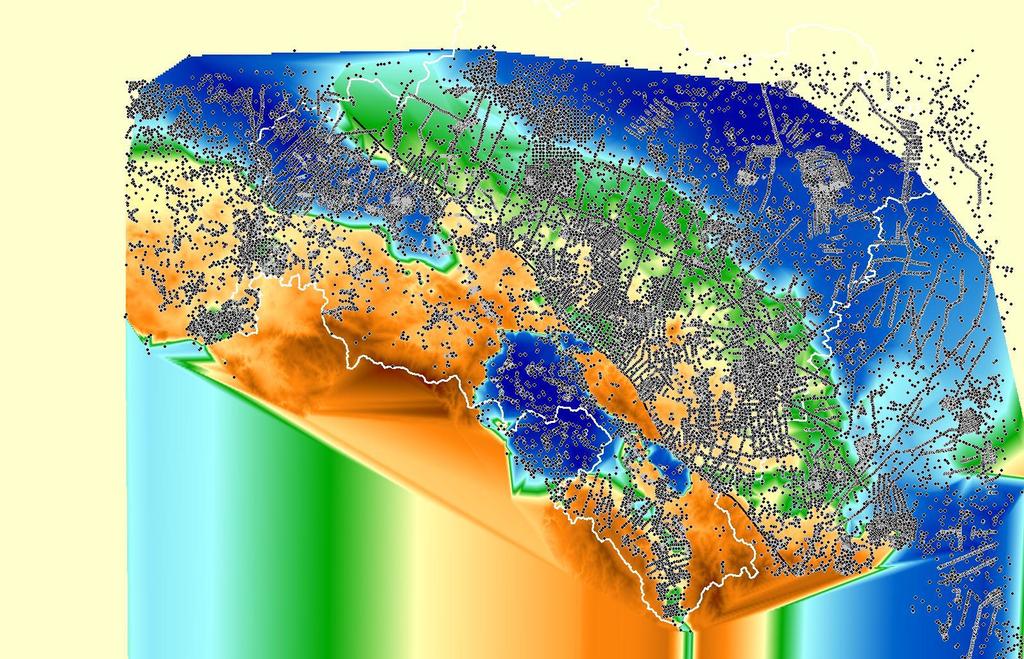

18 Distribution points documentation, the medium metamorphic reached about 40% of the holes and electro-sounding of the above selected in the Fore-Sudetic Block

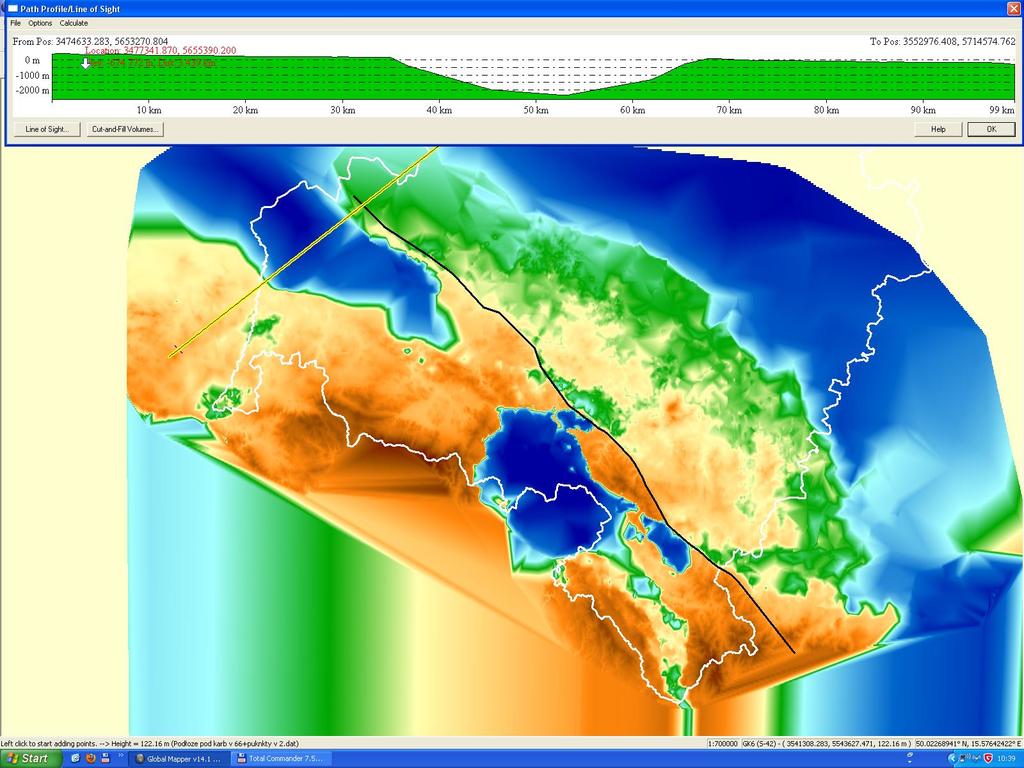

19 Profil 1: blok łużycki synklinorium północnosudeckie peryklina Żar

20 Profil 2: blok izerski synklinorium północnosudeckie blok przedsudecki - monoklina przedsudecka

21 Profil 3: blok karkonoski Kotlina Jeleniogórska - jednostka kaczawskablok przedsudecki - monoklina przedsudecka

22 Profil 4: jednostka leszczyńca synklinorium śródsudeckie - blok przedsudecki monoklina przedsudecka

23 Profil 5: synklinorium śródsudeckie depresja świebodzic - - blok przedsudecki rów Mokrzeszowa monoklina przedsudecka

24 Profil 6: metamorfik orlicki synklinorium śródsudeckie - masyw sowiogórski Ślęża i blok przedsudecki - monoklina przedsudecka

25 Profil 7: metamorfik orlicko-bystrzycki rów górnej Nysy Kłodzkiej jednostka bardzka - monoklina przedsudecka

26 Profil 8: metamorfik bystrzycki rów górnej Nysy Kłodzkiej masyw Śnieżnika rów Paczkowa - blok przedsudecki permski rów Laskowic Przylesia - monoklina przedsudecka

27 Profil 9: masyw Śnieżnika - rów Paczkowa blok przedsudecki rów Laskowic Przylesia - blok górnośląski i monoklina przedsudecka

28 Profil 10: blok karkonosko-izerski synklinorium śródsudeckie - blok sowiogórski blok przedsudecki rów permski i blok górnośląski

29 Profil 11: jednostki stronia i bardzka rów Paczkowa rów Kędzierzyna

30 Kopalna powierzchnia wietrzeniowa echplena na bloku przedsudeckim

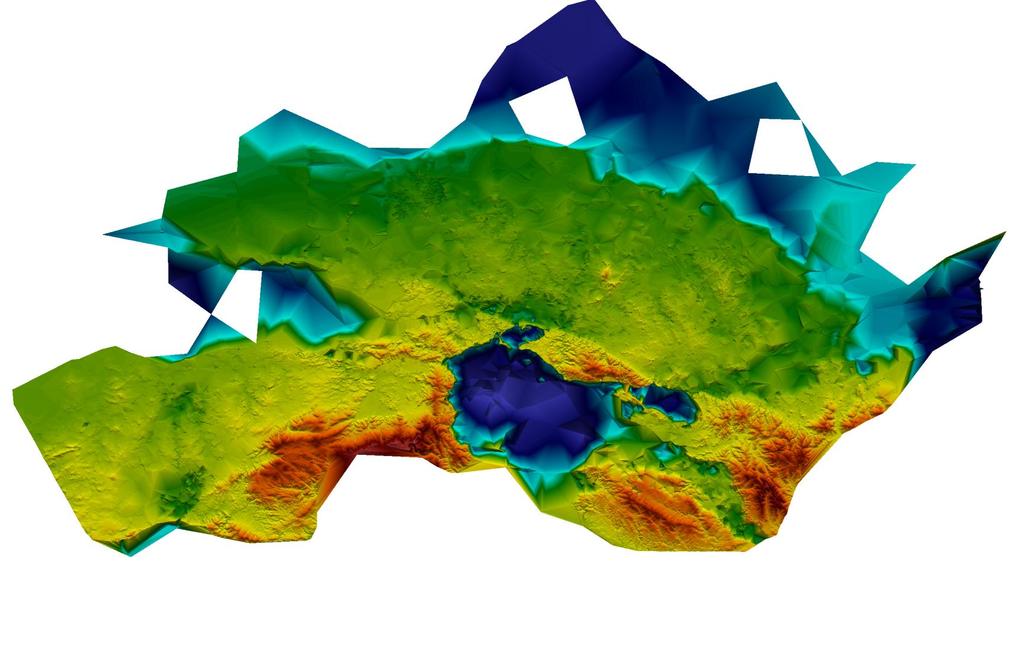

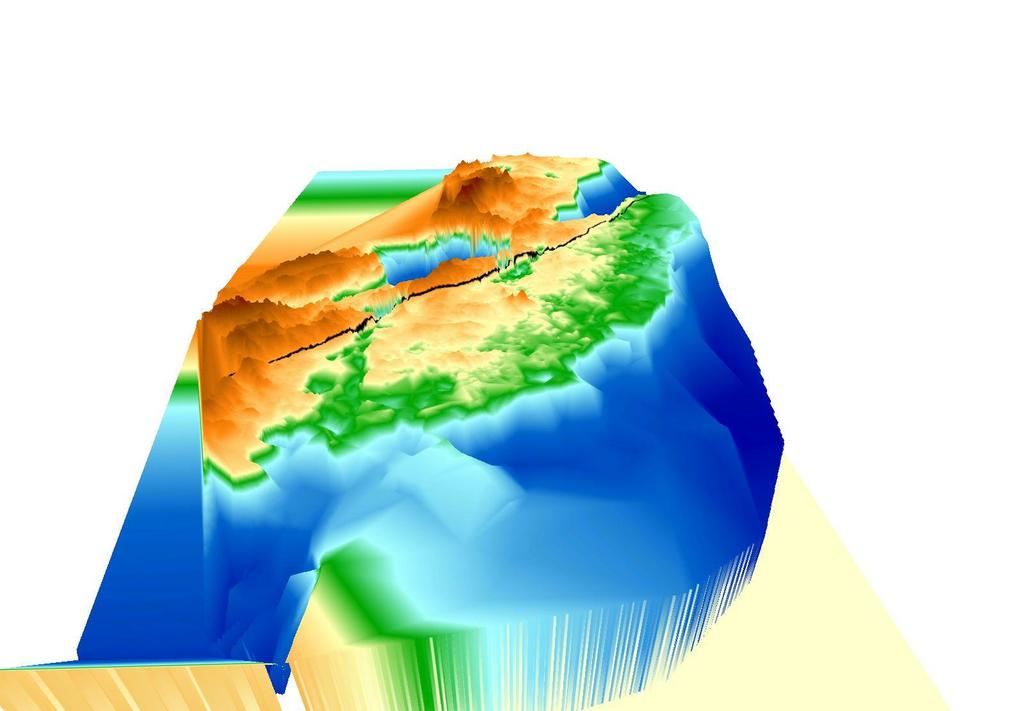

31 blokdiagram

32 CONCLUSION In the long geological time scale Sudetic block remains as extremely rigid tectonically stable floe" tectonic The level of shear surface Fore-Sudetic Block can be estimated that is at least about m deeper than the Sudetic Block It seems that in the Late Paleozoic Sudetic Fault has been one of the major dislocation keeping the Sudetic Block. So we can assume that it was a steep normal fault, sloping area to the south The Neogene fault was reactivated but still we have no evidence to the conclusion whether it is a steep reverse fault Middle Odra Fault Zone is a continuation of the SE faults associated with tectonic zone called the Elbe Line or the Hamburg - Kraków. The profiles show its very important - underappreciated role the tectonic evolution of Sudetic Block
