1 - Działa od 1950 r. - Członek Izby Projektowania Budowlanego (0-22) tel/fax. (0-22) NIP Pracownia 4 BIURO STUDIÓW I PROJEKTÓW GOSPODARKI WODNEJ ROLNICTWA B I P R O M E L Spółka z o.o. ul. Instalatorów Warszawa adres korespondencyjny : Warszawa 119 skr. poczt.61 Budownictwa Wodnego i Melioracyjnego NAZWA I ADRES INWESTORA: Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Białymstoku Białystok, ul. Handlowa 6 NAZWA I ADRES OBIEKTU BUDOWLANEGO: Zabudowa wyrw szt. 2 powstałych na skarpie brzegu lewego rzeki Narew w km , , powyŝej jazu Góra, obręb Lipniki, gm. Tykocin PROJEKT WYKONAWCZY Obręb: Numery działek: 1/1, 6. Nr 13 - Lipniki 70/K/RI/2012 nr umowy r. data PROJEKTANCI - ZAKRES OPRACOWANIA. SPECJALNOŚĆ I NR UPRAWNIEŃ. DATA I PODPIS: mgr inŝ. Zbigniew Lenczewski specjalność wodno melioracyjna St-470/88 Wykonał: mgr inŝ. Norbert Poniewierski SPRAWDZIŁ SPECJALNOŚĆ I NR UPRAWNIEŃ DATA I PODPIS: mgr inŝ. Jacek M. Szmagaj specjalność wodno melioracyjna St-763/89 Luty 2013r. data

2 2 OŚWIADCZENIE PROJEKTANTA Tytuł opracowania: Zabudowa wyrw szt. 2 powstałych na skarpie brzegu lewego rzeki Narew w km , , powyŝej jazu Góra, obręb Lipniki, gm. Tykocin Oświadczam, Ŝe Projekt Wykonawczy sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant Warszawa, marzec 2013r mgr inŝ. Zbigniew Lenczewski upr. bud. St-470/88 Sprawdzający mgr inŝ. Jacek Szmagaj upr. bud. St-763/89

3 SPIS TREŚCI 3 1 WSTĘP PODSTAWA OPRACOWANIA LOKALIZACJA INWESTYCJI CEL I ZAKRES INWESTYCJI UZGODNIENIA PODSTAWOWE WIELKOŚCI CHARAKTERYZUJĄCE INWESTYCJĘ PODSTAWOWE INFORMACJE I DANE WYJSCIOWE DO PROJEKTOWANIA MATERIAŁY WYJŚCIOWE OPIS STANU ISTNIEJACEGO WARUNKI KOMUNIKACYJNE STAN PRAWNY DANE HYDROLOGICZNE ROZWIAZANIA TECHNICZNE PROJEKTU 18 4 KOLEJNOŚĆ WYKONYWANIA ROBÓT 19 5 CZEŚC GRAFICZNA Mapa poglądowa - 1: zał Projekt zagospodarowania terenu- wyrwa 1-1:500 zał Projekt zagospodarowania terenu- wyrwa 2-1:500 zał. 2a 5.4 Przekroje poprzeczne nr 1 i 2 wyrwa 1-1:100 zał Przekroje poprzeczne nr 1 i 2 wyrwa 2-1:100 zał. 3a 5.6 Przekroje poprzeczne nr 3 i 4 wyrwa 1-1:100 zał Przekroje poprzeczne nr 3 i 4 wyrwa 2-1:100 zał. 4a 5.8 Przekrój poprzeczny nr 5 wyrwa 1-1:100 zał Przekroje poprzeczne nr 5 i 6 wyrwa 2-1:100 zał. 5a 5.10 Tama faszynowo-kamienna typ 1-1:50 zał Tama faszynowo-kamienna typ 2-1:50 zał Materac faszynowo-kamienny - 1:50 zał. 8

4 1. WSTĘP Podstawa opracowania Prawną podstawę opracowania stanowi umowa nr 70/K/RI/2012 zawarta w dniu r. pomiędzy Wojewódzkim Zarządem Melioracji i Urządzeń Wodnych w Białymstoku, ul. Handlowa 6, Białystok a Biurem Studiów i Projektów Gospodarki Wodnej Rolnictwa BIPROMEL Spółka z o.o. w Warszawie ul. Instalatorów 9, Warszawa. 1.2 Lokalizacja inwestycji Naprawiany odcinek połoŝony jest w dolinie dolnego biegu rzeki Narwi. Administracyjnie inwestycja połoŝona jest w miejscowości Lipniki na terenie gminy Tykocin. Szczegółową lokalizację wyrw oraz stan prawny gruntów objętych projektowaną inwestycją przedstawiono na mapach poglądowej i ewidencyjnej (Rys.1, Rys.2). Rys. 1 Mapa orientacyjną rejonu inwestycji w skali 1:25000.

5 5 1.3 Cel i zakres inwestycji Celem inwestycji jest zabezpieczenie przed erozją lewego, wklęsłego brzegu rzeki Narwi. W zakres przewidzianych do wykonania robót objętych niniejszym opracowaniem wchodzą następujące elementy: - Wykonanie podłuŝnej tamy faszynadowej wzdłuŝ lewego brzegu rzeki tak, aby koryto powróciło do swej pierwotnej trasy, zgodnej ze stanem ewidencyjnym gruntów. - Wykonanie umocnień brzegów rzeki przy pomocy narzutu kamiennego na skarpie odwodnej tamy faszynadowej oraz na brzegach, na początku i końcu rozpatrywanego odcinka brzegu. Zabudowa biologiczna brzegu poprzez wykonanie nasadzeń wikliny.

6 1.4 Uzgodnienia 6 Projektowana inwestycja nie wymaga uzyskania pozwolenia na budowę. Przed rozpoczęciem robót wymagane jest zgłoszenie budowy w Nadzorze Budowlanym. W trakcie projektowania wystąpiono z wnioskiem do Urzędu Miejskiego w Tykocinie o wydanie decyzji środowiskowej dotyczącej projektowanej inwestycji. Burmistrz Tykocina po przeprowadzeniu postępowania administracyjnego pismem nr Pif z dnia 4 stycznia 2013r. nie stwierdził potrzeby wydania decyzji o środowiskowych uwarunkowaniach. Kopię pisma zamieszczono poniŝej,

7 7

8 1.5 Podstawowe dane charakteryzujące inwestycję 8 W tabeli poniŝej zestawiono podstawowe dane charakteryzujące planowaną inwestycję. Lp. Wyszczególnienie Jednostka Ilość Długość odcinka regulowanego m Objętość gruntu do zasypania wnęk za m materacami 4 Łączna powierzchnia materacy taflowych m Objętość worków z włókniny z gruntem m Objętość narzutów kamiennych m Obsadzenie sadzonkami wikliny m PODSTAWOWE INFORMACJE I DANE WYJSCIOWE DO PROJEKTOWANIA 2.1 Materiały wyjściowe Podczas realizacji projektu korzystano z następujących materiałów archiwalnych, publikacji i danych: [1]. Mapa do celów projektowych w skali 1:500. BSiP BIPROMEL, 2012 r. [2]. Przekroje poprzeczne koryta rzeki na rozpatrywanym odcinku, JW. [3]. Atlas hydrologiczny Polski, IMGW, 1986 r. [4]. Atlas posterunków wodowskazowych, PIOŚ, 1996 r. [5]. Dane uzyskane z własnych obserwacji i pomiarów. 2.2 Opis stanu istniejącego Przedmiotem opracowania objęty są dwa odcinki lewego brzegu rzeki Narwi. W trakcie projektowania dokonano oględzin, inwentaryzacji geodezyjnej

9 9 PROJEKT WYKONAWCZY oraz oceny ich stanu. Ocena wykazuje, Ŝe przebiegające procesy niszczenia brzegów mają następujący charakter: 1. Brzeg wklęsły jest stale niszczony przez płynącą korytem wodę; 2. Zniszczenia polegają na podmywaniu brzegu, przez co skarpa rzeki obrywa się, a grunt jest unoszony i osadza się w korycie rzeki poniŝej omawianego odcinka. 3. W brzegu powstaje wyrwa, a rzeka ma tendencję do tworzenia zakola. 4. Szerokość dna rzeki powyŝej i poniŝej odcinka objętego projektem wynosi ~ 20 m przy głębokości w dniu pomiaru ok. 2,0 2,2 m (głębokość równomierna, przekrój koryta zbliŝony do trapezu);. 5. W miejscu wyrwy szerokość dna rozszerza się do ~ m. Wzrasta głębokość maksymalna. Przekrój koryta jest zbliŝony do trójkątnego a największa głębokość występuje przy lewym brzegu. 6. Na prawym brzegu, po przeciwnej stronie wyrwy tworzy się odsypisko gruntu. Zniszczenia brzegu są obecnie tak duŝe, Ŝe trasa przebiegającej po brzegu drogi gruntowej przesunęła się z działki nr 6 na działki ewidencyjne nr 51 i 52 i w duŝej mierze przebiega po gruntach prywatnych. Jednocześnie promień łuku rzeki staje się mniejszy, co powoduje coraz szybszy proces niszczenia. PoniŜej zamieszczono fotografie odcinka rzeki objętego projektem wykonane w styczniu 2013 r.

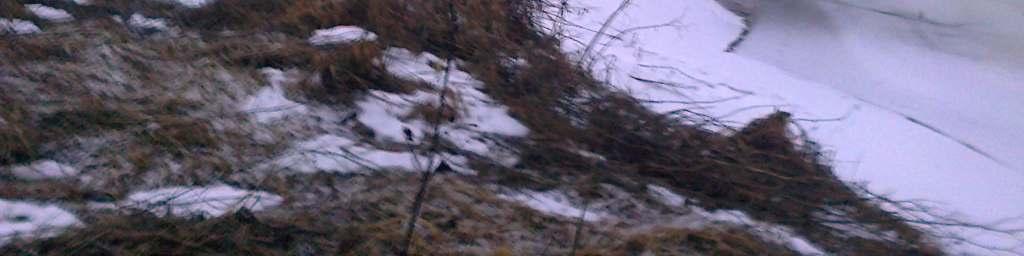

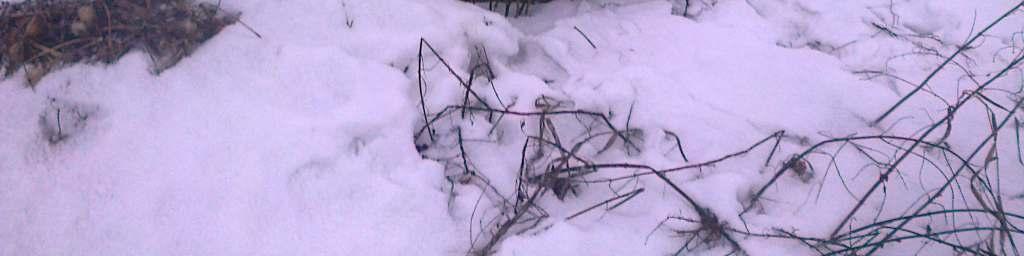

10 10 Fot. 1. Wyrwa na lewym brzegu odc. ok. km w miejscu wylotu przepustu. Widok w dół rzeki. Fot. 2. Zniszczony wylot przepustu w km ~

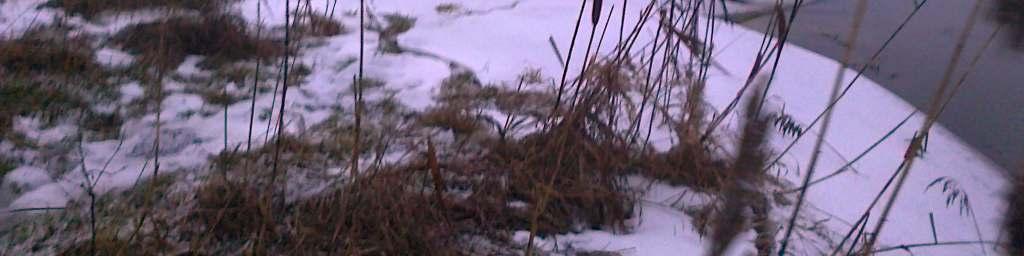

11 11 rzeki. Fot. 3 i 4 Wyrwa na odc. ok. km Widok w dół

12 12 PROJEKT WYKONAWCZY 2.3 Warunki komunikacyjne Dojazd do miejsca budowy moŝliwy jest od miejscowości Góra poprzez jaz Góra wzdłuŝ lewego brzegu rzeki Narwi, drogą dojazdową do uŝytków zielonych. 2.4 Stan prawny Wyrwy znajdują się na gruntach, których właścicielem jest Skarb Państwa. Tabela 1. Zestawienie działek na których połoŝony jest obiekt zgodnie z danymi wg wypisu uproszczonego z rejestru gruntów z dn r. L.p Obręb Nr Właściciel/Władający Nr obrębu działki 1 1.1/1 Skarb Państwa, Marszałek Województwa Podlaskiego Kardynała S. Wyszyńskiego 1, Białystok 2 Nr 13 Lipniki 1.6 Skarb Państwa, Gmina Tykocin Złota 2, Tykocin Tabela 2. Zestawienie działek sąsiadujących z obiektem zgodnie z danymi wg wypisu uproszczonego z rejestru gruntów z dn r. L.p Obręb Nr Właściciel/Władający Nr obrębu działki Jacek Stachurski, Góra, gm. Krypno 15 Regina Stachurska, Góra, gm. Krypno Skarb Państwa, Gmina Tykocin Złota 2, Tykocin Antoni Wysocki, Góra, gm. Krypno 11 Barbara Wysocka, Góra, gm. Krypno Antoni Wysocki, Góra, gm. Krypno 11 Barbara Wysocka, Góra, gm. Krypno Antoni Wysocki, Góra, gm. Krypno Antoni Wysocki, Góra, gm. Krypno Mirosław Sztabkowski, Góra, gm. Krypno 143

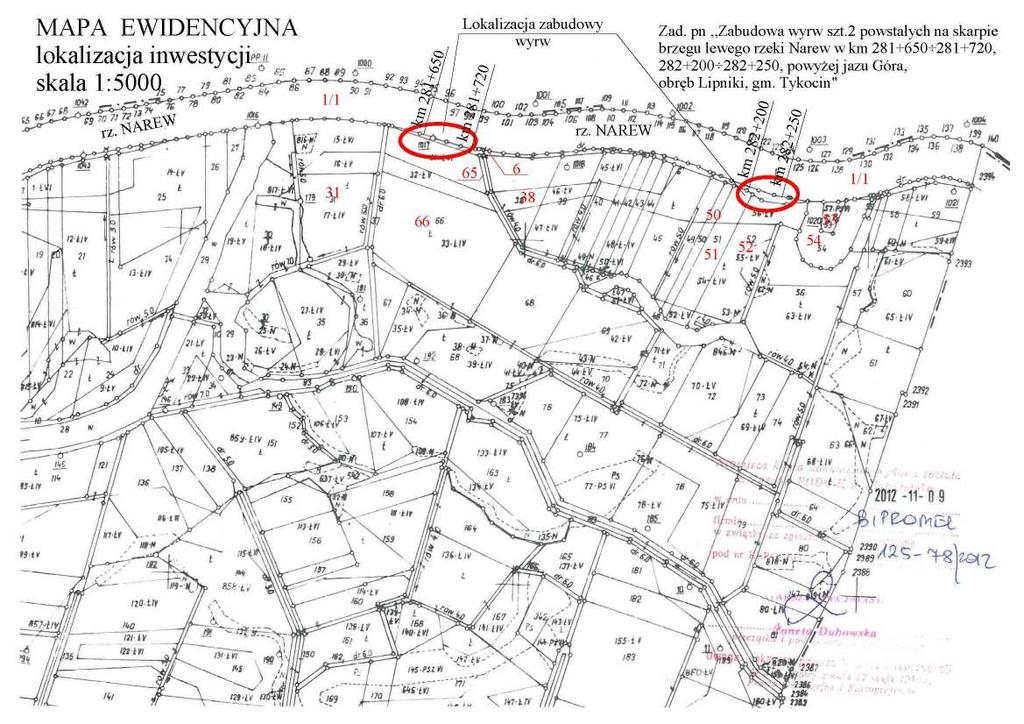

13 L.p Obręb Nr Właściciel/Władający Nr obrębu działki Skarb Państwa, Gmina Tykocin Złota 2, Tykocin Skarb Państwa, Gmina Tykocin Złota 2, Tykocin Jacek Stachurski, Góra, gm. Krypno 15 Regina Stachurska, Góra, gm. Krypno Rys. 2 Granice działek pokazano na kopi mapy ewidencyjnej PoniŜej zamieszczono wypisy uproszczone z rejestru gruntów z dn r. Oryginały dokumentów zamieszczono w egz. 1 opracowania.

14 14

15 15

16 2.5 Dane hydrologiczne 16 Dane hydrologiczne: Ze względu na niewielki przyrost zlewni (pomiędzy km , ) oraz biorąc pod uwagę charakter przedsięwzięcia (umocnienie brzegu bez zmian trasy rzeki oraz niwelety dna i brzegów) przyjęto dane dla jazu Góra oddalonego o 850 m od projektowanej inwestycji. Inwestycja zlokalizowana jest w zasięgu piętrzenia Jazu Góra. Na podstawie parametrów określonych w aktualnym pozwoleniu wodnoprawny dla jazu Góra ustalono rzędne charakterystycznych poziomów zwierciadła wody dla poszczególnych odcinków przewidzianych do zabudowy. Parametry te oznaczono na rysunkach konstrukcyjnych i przekrojach poprzecznych rzeki Narwi załączonych w niniejszym projekcie. PoniŜej zamieszczono kopię pozwolenia wodnoprawnego na szczególne korzystanie z wód śródlądowych powierzchniowych rzeki Narew poprzez piętrzenie jazu Góra.

17 17

18 18 PROJEKT WYKONAWCZY 3 ROZWIĄZANIA TECHNICZNE I TECHNOLOGIA ROBÓT Zabudowanie powstałej w brzegu wyrwy zaprojektowano przy pomocy konstrukcji faszynowo kamiennych. Zastosowano następujące rozwiązania: Materace faszynowo-kamienne Projektuje się materace taflowe, faszynowo-kamienne, zatapiane o wymiarach 10 x 6 m i grubościach 0,60 m. Stanowią one podstawę tamy faszynadowej oraz umocnienie stopy skarpy nowoformowanego brzegu rzeki. Miejsce wbudowania materacy pokazano w projekcie zagospodarowania terenu zał. graficzny nr 2 i 2a oraz na przekrojach poprzecznych zał. nr 3, 3a, 4, 4a, 5 i 5a. Zaleca się aby przed rozpoczęciem robót wykonać sondowanie dna poniewaŝ mogą zmienić się głębokości rzeki w stosunku do sondaŝu wykonanego na etapie projektu a tym samym mogą wymagać korekty przyjęte rozmiary robót. Tama faszynadowa Tama faszynadowa posiada wymiary: szerokość korony 1.0 m, nachylenie skarpy odwodnej 1:3 i odpowietrznej 1:2. Wysokość faszynady ~ 2,5 m. Rzędna korony i jej spadek układa się na poziomie przylegającego terenu. Narzut kamienny na skarpie odwodnej o grubości 0.5 m naleŝy wykonać do podstawy skarpy (materaca) ze spadkiem 1:3. Wykonany narzut poszerza koronę tamy do 1,5 m. Narzuty kamienne Narzuty kamienia luzem zaprojektowano w celu zlicowania tam podłuŝnych z naturalnym brzegiem rzeki. Występują one na końcu i początku tam podłuŝnych oraz na odcinku brzegu pomiędzy tamami. Narzuty naleŝy wykonać ze spadkiem 1:3. Zaprojektowana grubość narzutu wynosi ~0,60 m.

19 19 PROJEKT WYKONAWCZY Zagospodarowanie terenu Cały teren budowy po zakończeniu robót naleŝy oczyścić z pozostałości gruzu, śmieci i róŝnych odpadków. Zaprojektowano zagospodarowanie terenu objętego inwestycją poprzez wyrównanie terenu i obsiew mieszanką traw. Cały teren objęty robotami powinien zostać przywrócony do stanu pierwotnego. Zabudowa biologiczna terenu Krawędź skarpy rzeki na odcinku pomiędzy odcinkami tam podłuŝnych (dług. ok. 177 m) przewiduje się obsadzić sadzonkami wikliny. Sadzonki najlepiej przygotować w okresie zimowym natomiast zabudowę wykonać na początku okresu wegetacyjnego. 4 KOLEJNOŚĆ WYKONANIA ROBÓT Przewiduje się następującą kolejność wykonania robót: 1. Wykonanie robót przygotowawczych 2. Wykonanie i zatopienie materacy faszynowo kamiennych stanowiących umocnienia dna oraz podstawę tamy faszynadowej. 3. Wykonanie tam podłuŝnych (2 odcinki) z faszynady z koronką ze świeŝej wikliny. Zabezpieczenie skarpy faszynady narzutem kamiennym oraz wykonanie narzutów kamiennych na włókninie na początku i końcu umocnienia faszynowego. 4. Zasypanie odciętej tamą faszynadową części koryta. Grunt do zasypu pozyskany z odsypiska na prawym, wypukłym brzegu rzeki. 5. Obsadzenie sadzonkami wikliny brzegu pomiędzy tamami faszynadowymi. 6. Wykonanie robót wykończeniowych wyrównanie terenu, obsianie skarp i brzegów rzeki nasionami traw.
