ŚWIADECTWO CHARAKTERYSTYKI ENERGETYCZNEJ DLA BUDYNKU MIESZKALNEGO JEDNORODZINNEGO

Transkrypt

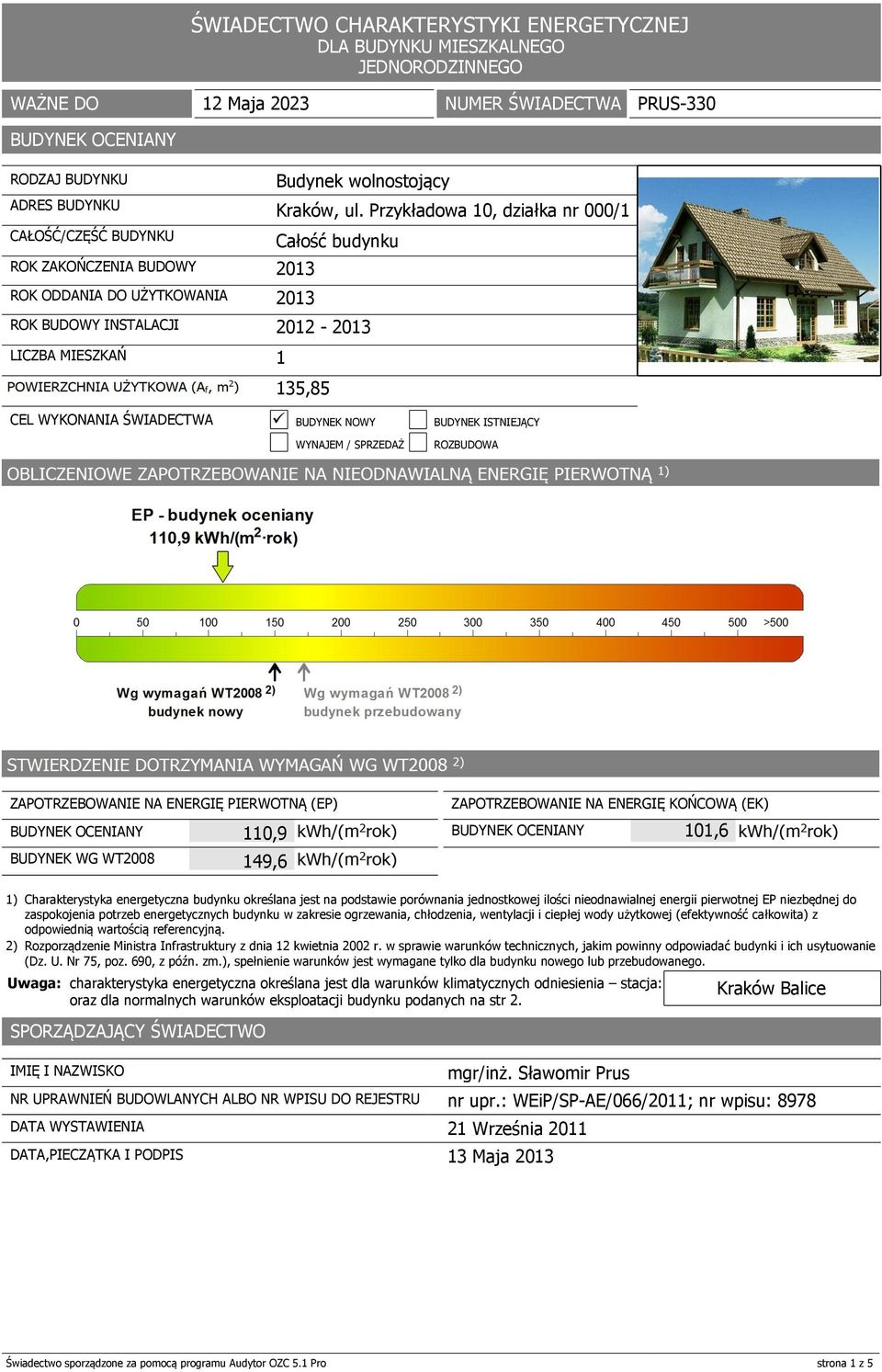

1 ŚWIADECTWO CHARAKTERYSTYKI ENERGETYCZNEJ DLA BUDYNKU MIESZKALNEGO JEDNORODZINNEGO WAŻNE DO 12 Maja 2023 NUMER ŚWIADECTWA PRUS-330 RODZAJ BUDYNKU Budynek wolnostojący ADRES BUDYNKU Kraków, ul. Przykładowa 10, działka nr 000/1 CAŁOŚĆ/CZĘŚĆ BUDYNKU Całość budynku ROK ZAKOŃCZENIA BUDOWY 2013 ROK ODDANIA DO UŻYTKOWANIA 2013 ROK BUDOWY INSTALACJI LICZBA MIESZKAŃ 1 135,85 CEL WYKONANIA ŚWIADECTWA BUDYNEK NOWY BUDYNEK ISTNIEJĄCY WYNAJEM / SPRZEDAŻ ROZBUDOWA ENERGIĘ PIERWOTNĄ (EP) ENERGIĘ KOŃCOWĄ (EK) BUDYNEK WG WT ,6 101,6 1) Charakterystyka energetyczna budynku określana jest na podstawie porównania jednostkowej ilości nieodnawialnej energii pierwotnej EP niezbędnej do zaspokojenia potrzeb energetycznych budynku w zakresie ogrzewania, chłodzenia, wentylacji i ciepłej wody użytkowej (efektywność całkowita) z odpowiednią wartością referencyjną. 2) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późn. zm.), spełnienie warunków jest wymagane tylko dla budynku nowego lub przebudowanego. Uwaga: charakterystyka energetyczna określana jest dla warunków klimatycznych odniesienia stacja: oraz dla normalnych warunków eksploatacji budynku podanych na str 2. Kraków Balice SPORZĄDZAJĄCY ŚWIADECTWO IMIĘ I NAZWISKO mgr/inż. Sławomir Prus NR UPRAWNIEŃ BUDOWLANYCH ALBO NR WPISU DO REJESTRU nr upr.: WEiP/SP-AE/066/2011; nr wpisu: 8978 DATA WYSTAWIENIA 21 Września 2011 DATA,PIECZĄTKA I PODPIS 13 Maja 2013 strona 1 z 5

2 CHARAKTERYSTYKA TECHNICZNO-UŻYTKOWA BUDYNKU PRZEZNACZENIE BUDYNKU Budynek mieszkalny jednorodzinny LICZBA KONDYGNACJI 2 POWIERZCHNIA UŻYTKOWA BUDYNKU 154,15 135,85 NORMALNE TEMPERATURY EKSPLOATACYJNE PODZIAŁ POWIERZCHNI UŻYTKOWEJ ZIMA: 2 MIESZKALNA: 10 LATO: 26,0 C NIEMIESZKALNA: % KUBATURA BUDYNKU 75 0,77 LICZBA UŻYTKOWNIKÓW / MIESZKAŃCÓW 4 RODZAJ KONSTRUKCJI BUDYNKU Tradycyjna OSŁONA BUDYNKU Wykaz głównych przegród osłony zewnętrznej budynku wraz z oszacowaniem wartości współczynników przenikania ciepła U [W/m2*K]: - Ściana zewnętrzna (U=0,18) - bloczki gazobetonowe xyz odm. 600 (24cm), styropian Termo Organika Fasada Gold (15cm); -Skosy dachowe graniczące z przestrzenią ogrzewaną (U=0,12) - ocieplone wełną mineralną ISOVER SUPER-MATA (2x15cm); - Stropodach (U=6) ocieplony podwójnie - zarówno strop nad II kondygnacją, jak i skosy dachowe powyżej stropu, ocieplone wełną mineralną ISOVER SUPER-MATA (2x15cm); - Podłoga na gruncie (U=0,14) - wylewka (6cm), styropian Termo Organika GOLD Podłoga (8cm), beton chudy (10cm), piasek ubijany warstwami (1,0m); - Stolarka okienna OKNOPLAST - z pakietem szybowym potrójnym zespolonym (Ug=0,5); - Okna dachowe FAKRO FTS-V U2 - z pakietem szybowym podwójnym zespolonym (Ug=1,1); - Drzwi zewnętrzne ocieplone GERDA (U=1,6); - Brama garażowa Wiśniowski (U=1,07). Izolacyjność termiczna wszystkich przegród zewnętrznych spełnia obowiązujące wymagania WT Szczelność powietrzną osłony budynku założono zgodnie z wymaganiami WT 2008 dla budynków z wentylacją mechaniczną - n50=1,5/h. INSTALACJA OGRZEWANIA Budynek wyposażono w grzejniki płytowe z zaworami termostatycznymi oraz instalację ogrzewania podłogowego. Źródło ciepła stanowi kocioł gazowy kondensacyjny BUDERUS xyz. Deklarowana średnioroczna sprawność kotła wynosi do 109%. Zastosowano centralną regulację systemu grzewczego - programator/termostat pokojowy oraz regulację pogodową adaptacyjną. Kotłownia znajduje się wewnątrz osłony termicznej budynku. Dodatkowe źródło ciepła stanowi kominek na drewno bez płaszcza wodnego. Udział kominka w systemie grzewczym przyjęto na poziomie 15%. Przewody CO są zaizolowane. Parametry: 55/40; 30/25 INSTALACJA WENTYLACJI W budynku zastosowano wentylację nawiewno-wywiewną z odzyskiem ciepła. Centrala wentylacyjna VENA xyz, z opcją automatycznej regulacji czasu pracy i wydajności. Deklarowana projektowa sprawność temperaturowa rekuperacji w zakresie 85-92%. INSTALACJA CHŁODZENIA Brak. Źródło ciepła stanowi kocioł gazowy kondensacyjny BUDERUS xyz. Deklarowana średnioroczna sprawność kotła wynosi do 109%. Kocioł współpracuje z zasobnikiem Termo Solar 300l. Zastosowano obiegi cyrkulacyjne z programatorem czasu pracy. Przewody CWU są zaizolowane. INSTALACJA PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ strona 2 z 5

3 OBLICZENIOWE ENERGIĘ NOŚNIK ENERGII PALIWA - Gaz ziemny PALIWA - biomasa ENERGIA ELEKTRYCZNA produkcja mieszana 54,6 16,2 23,6 78,2 16,2 PODZIAŁ ZAPOTRZEBOWANIA NA ENERGIĘ 65,3 72,3 70,8 69,6 1) łącznie z chłodzeniem pomieszczeń 63,3 57,0 17,7 19,7 8,0 23,6 23,3 7,1 26,0 23,4 90, , ,6 19,5 10 strona 3 z 5

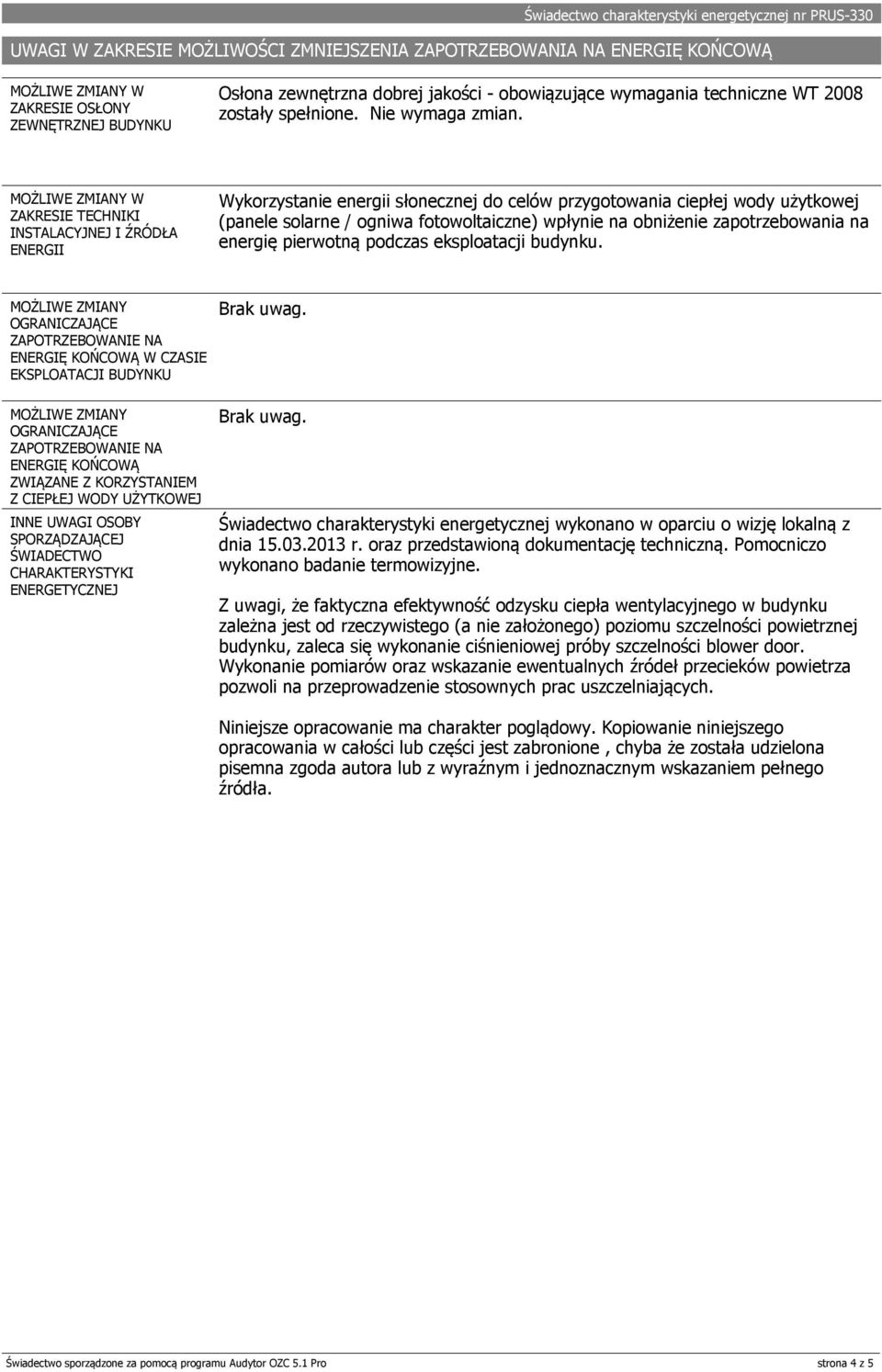

4 UWAGI W ZAKRESIE MOŻLIWOŚCI ZMNIEJSZENIA ZAPOTRZEBOWANIA NA ENERGIĘ KOŃCOWĄ MOŻLIWE ZMIANY W ZAKRESIE OSŁONY ZEWNĘTRZNEJ BUDYNKU Osłona zewnętrzna dobrej jakości - obowiązujące wymagania techniczne WT 2008 zostały spełnione. Nie wymaga zmian. MOŻLIWE ZMIANY W ZAKRESIE TECHNIKI INSTALACYJNEJ I ŹRÓDŁA ENERGII Wykorzystanie energii słonecznej do celów przygotowania ciepłej wody użytkowej (panele solarne / ogniwa fotowoltaiczne) wpłynie na obniżenie zapotrzebowania na energię pierwotną podczas eksploatacji budynku. MOŻLIWE ZMIANY OGRANICZAJĄCE ENERGIĘ KOŃCOWĄ W CZASIE EKSPLOATACJI BUDYNKU Brak uwag. MOŻLIWE ZMIANY OGRANICZAJĄCE ENERGIĘ KOŃCOWĄ ZWIĄZANE Z KORZYSTANIEM Z CIEPŁEJ WODY UŻYTKOWEJ Brak uwag. INNE UWAGI OSOBY SPORZĄDZAJĄCEJ ŚWIADECTWO CHARAKTERYSTYKI ENERGETYCZNEJ Świadectwo charakterystyki energetycznej wykonano w oparciu o wizję lokalną z dnia r. oraz przedstawioną dokumentację techniczną. Pomocniczo wykonano badanie termowizyjne. Z uwagi, że faktyczna efektywność odzysku ciepła wentylacyjnego w budynku zależna jest od rzeczywistego (a nie założonego) poziomu szczelności powietrznej budynku, zaleca się wykonanie ciśnieniowej próby szczelności blower door. Wykonanie pomiarów oraz wskazanie ewentualnych źródeł przecieków powietrza pozwoli na przeprowadzenie stosownych prac uszczelniających. Niniejsze opracowanie ma charakter poglądowy. Kopiowanie niniejszego opracowania w całości lub części jest zabronione, chyba że została udzielona pisemna zgoda autora lub z wyraźnym i jednoznacznym wskazaniem pełnego źródła. strona 4 z 5

5 OBJAŚNIENIA ENERGIĘ Zapotrzebowanie na energię w świadectwie charakterystyki energetycznej jest wyrażane poprzez roczne zapotrzebowanie na nieodnawialną energię pierwotną i poprzez zapotrzebowanie na energię końcową. Wartości te są wyznaczone obliczeniowo na podstawie jednolitej metodologii. Dane do obliczeń określa się na podstawie dokumentacji budowlanej lub obmiaru budynku istniejącego i przyjmuje się standardowe warunki brzegowe (np. standardowe warunki klimatyczne, zdefiniowany sposób eksploatacji, standardową temperaturę wewnętrzną i wewnętrzne zyski ciepła itp.). Z uwagi na standardowe warunki brzegowe, uzyskane wartości zużycia energii nie pozwalają wnioskować o rzeczywistym zużyciu energii budynku. NIEODNAWIALNĄ ENERGIĘ PIERWOTNĄ ENERGIĘ KOŃCOWĄ Zapotrzebowanie na energię końcową określa roczną ilość energii dla ogrzewania (ewentualnie chłodzenia), wentylacji i przygotowania ciepłej wody użytkowej. Jest ona obliczana dla standardowych warunków klimatycznych i standardowych warunków użytkowania i jest miarą efektywności energetycznej budynku i jego techniki instalacyjnej. Zapotrzebowanie na energię końcową jest to ilość energii bilansowana na granicy budynku, która powinna być dostarczona do budynku przy standardowych warunkach z uwzględnieniem wszystkich strat, aby zapewnić utrzymanie obliczeniowej temperatury wewnętrznej, niezbędnej wentylacji i dostarczenie ciepłej wody użytkowej. Małe wartości sygnalizują niskie zapotrzebowanie i tym samym wysoką efektywność. BUDYNEK MIESZKALNY Z LOKALAMI USŁUGOWYMI Świadectwo charakterystyki energetycznej budynku mieszkalnego, w którym znajdują się lokale o funkcji niemieszkalnej może być sporządzone dla całego budynku lub oddzielnie dla części mieszkalnej i dla każdej pozostałej części budynku stanowiącej samodzielną całość techniczno-użytkową o odmiennej funkcji użytkowej. Fakt ten należy zaznaczyć na stronie tytułowej w rubryce (całość/część budynku). INFORMACJE DODATKOWE 1) Niniejsze świadectwo charakterystyki energetycznej budynku zostało wydane na podstawie dokonanej oceny charakterystyki energetycznej budynku zgodnie z przepisami ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2006 r. Nr 156, poz. 1118, z późn. zm.) oraz rozporządzenia Ministra Infrastruktury z dnia 6 listopada 2008 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. (Dz. U. Nr 201 poz 1240). 2) Świadectwo charakterystyki energetycznej traci ważność po upływie terminu podanego na str. 1 oraz w przypadku, o którym mowa w art. 63 ust. 3 pkt 2 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane 4) Ustalona w niniejszym świadectwie skala do oceny właściwości energetycznych budynku wyraża porównanie jego oceny energetycznej z oceną energetyczną budynku spełniającego wymagania warunków technicznych. 5) Wyższą efektywność energetyczną budynku można uzyskać przez poprawienie jego cech technicznych wykonując modernizację w zakresie obudowy budynku, techniki instalacyjnej, sposobu zasilania w energię lub zmieniając parametry eksploatacyjne. strona 5 z 5
