BADANIE WPŁYWU TEMPERATURY HARTOWANIA NA UDZIAŁ AUSTENITU W OSNOWIE ŻELIWA ADI
|
|
- Roman Zych
- 6 lat temu
- Przeglądów:
Transkrypt
1 71/21 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 21(2/2) ARCHIVES OF FOUNDARY Year 2006, Volume 6, Nº 21 (2/2) PAN Katowice PL ISSN BADANIE WPŁYWU TEMPERATURY HARTOWANIA NA UDZIAŁ AUSTENITU W OSNOWIE ŻELIWA ADI S. DYMSKI 1, M. TREPCZYŃSKA-ŁENT 2, Z. ŁAWRYNOWICZ 3 Katedra Inżynierii Materiałowej, Wydział Mechaniczny, Akademia Techniczno-Rolnicza, ul. S. Kaliskiego 7, Bydgoszcz STRESZCZENIE Analiza udziału austenitu w osnowie metalowej należy do ważnych zagadnień związanych z wysoką jakością żeliwa ADI w procesie jego wytwarzania. Badania miały na celu określenie wpływu temperatury austenityzowania przy hartowaniu z przemianą izotermiczną niestopowego żeliwa z grafitem kulkowym. Żeliwo austenityzowano w czasie 1 godz. w zakresie temperatur C, a następnie podchładzano do temperatury przemiany izotermicznej ( C) i wytrzymywano w okresie czasu od 15 do 240 min. Badania dyfrakcyjne austenitu wykonano na zgładach metalograficznych próbek o przekroju kwadratu o boku 10 mm. Na próbkach badano mikrostrukturę i twardość wg metody Vickersa. Wyniki badań posłużyły do sporządzenia wykresów przestrzennych i wyznaczenia funkcji obiektu badań. Na podstawie analizy merytorycznej i statystycznej wyników badań sformułowano wnioski. Key words: austenitsing, austempering, retained austenite, ADI, hardness 1. WPROWADZENIE Wysokowęglowy austenit jest składnikiem ausferrytycznej osnowy metalowej żeliwa ADI. W osnowie obok austenitu jest druga faza przesycona węglem ferryt. 1 dr hab. inż. prof. ATR, stanislaw.dymski@atr.bydgoszcz.pl 2 dr inż., trema@atr.bydgoszcz.pl 3 dr inż., lawry@atr.bydgoszcz.pl
2 Osnowa z takimi składnikami mikrostruktury tworzy się podczas hartowania z przemianą izotermiczną. Kinetyką i mechanizmem przemiany ausferrytycznej w żeliwie ADI zajmowano się w pracach [1-8]. W mikrostrukturze ADI wyróżnia się górny i dolny ausferryt w zależności od temperatury t pi przemiany izotermicznej. Udział austenitu w górnym ausferrycie może być nawet powyżej 40 % (t pi = C), a natomiast w dolnym ausferrycie od około 15 % i więcej (t pi = C) [6,9]. Ausferryt żeliwa ADI tworzy się w procesie wytrzymywania przechłodzonego austenitu w temperaturze przemiany izotermicznej (ausferrytyzacja). Kinetyka tej przemiany realizuje się pomiędzy stadiami oddzielonymi od siebie tzw. czasowym przedziałem obróbki (ang. processing window) [1-4,7,10]. Ten czasowy przedział obróbki jest zdefiniowany jako okres czasu w temperaturze t pi ausferrytyzacji, w którym wytrzymałość i plastyczność ADI spełniają wymagania normy ASTM A 897 M 1990 (PN EN 1564) [11]. Początek i koniec czasu przedziału obróbki (τ pi2 τ pi1 ) przemieszcza się w lewo do osi temperatury t pi, im niższa jest temperatura austenityzowania t γ. Wzrost temperatury t pi ausferrytyzacji zmniejsza czas przedziału obróbki [1,2,12-14]. Określenie czasu początku τ pi1 i końca τ pi2 przedziału obróbki można zrealizować za pomocą doświadczeń, co rzecz oczywista wymaga nakładu pracy. Obecnie istnieją sposoby analityczne umożliwiające wyznaczenie przedziału obróbki za pomocą oryginalnego modelu kinetyki przemiany bainitycznej [8]. Udział austenitu wysokowęglowego w osnowie żeliwa ADI w zależności od jego składu chemicznego w pracach [4,15] określono za pomocą sieci neuronowych, a jego maksymalny udział z wykorzystaniem modelu matematycznego [5]. Ausferrytyzacja w zakresie temperatur t pi = C przyczynia się do zmiany cząstkowej zawartości węgla w austenicie osnowy żeliwa ADI, zależnie od warunków hartowania z przemianą izotermiczną [16]. Poziom właściwości mechanicznych, przede wszystkim wytrzymałość na rozciąganie R m, umowna granica plastyczności R p0,2, wydłużenie A, udarność i twardość są ściśle związane z udziałem objętościowym austenitu w osnowie żeliwa ADI. Wzrost jego objętościowego udziału, w miarę podwyższenia temperatury t pi ausferrytyzacji zmniejsza wskaźniki R m i R p0,2 oraz twardość, a zwiększa plastyczność i udarność [3,6,9,12-14,18-20]. Przedstawienie badań wpływu temperatury austenityzowania t γ, temperatury t pi i czasu τ pi ausferrytyzowania niestopowego żeliwa sferoidalnego, którego osnowa była ferrytyczna, było celem niniejszej pracy. Badania austenitu można odnieść do działań jakościowych w procesie wytwarzania żeliwa ADI. 126
3 2. MATERIAŁ DO BADAŃ I METODY BADAWCZE Próbki do badań wycięto z dolnej części oddzielnie odlanych wlewków próbnych o kształcie litery Y typu II (PN-EN 1563). Żeliwo sferoidalne po obróbce cieplnej miało osnowę ferrytyczną i odpowiadało gatunkowi EN-GJS Analiza dylatometryczna posłużyła do wyznaczenia wartości temperatur krytycznych: Ac 1,1 = C, Ac 1,2 = C, Ar 1,1 = C i Ar 1,2 = C. Temperatury początku przemiany bainitycznej i martenzytycznej wyznaczono analitycznie, mają one wartości: B s = C i M s = C [8,9]. Obróbkę cieplną próbek wykonano według warunków: austenityzowanie w temperaturze T γ =950, 860, 830 i C w czasie τ γ = 60 min, ausferrytyzowanie w temperaturze t pi = 400, 350, 300 i C w czasie 15, 30, 60, 120 i 240 min. Do nagrzanej komory pieca ładowano pojemnik z próbkami. Pojemnik ten dopełniano węglem drzewnym w celu zabezpieczenia powierzchni próbek przed utlenieniem. Czas nagrzewania liczono od momentu, gdy pojemnik nagrzał się do nominalnej temperatury. Na podstawie pomiarów, za pomocą dodatkowej termopary, wahania temperatury w przestrzeni grzejnej, w której znajdował się pojemnik z próbkami, były w przedziale ±10 K. Po jednej godzinie wygrzewania pojemnik wyładowywano z pieca, próbki wyjmowano z pojemnika i zanurzano w kąpieli solnej SO140 pieca wannowego. Temperatura kąpieli solnej była regulowana, a jej wahania były w przedziale ±2 K. Po wyznaczonym czasie, zgodnym z programem badań, próbki wyjmowano z kąpieli i dochładzano w oleju do temperatury otoczenia (20 0 C). Powierzchnie próbek szlifowano ręcznie na papierze ściernym w celu usunięcia ewentualnej warstwy utlenionej. Zgłady metalograficzne wykonano na odciętych próbkach z prób udarnościowych, na płaszczyźnie prostopadłej do wzdłużnej ich osi. Udział austenitu w próbkach metalograficznych wyznaczono metodą rentgenowskiej analizy fazowej. Mikrostrukturę osnowy żeliwa ADI za pomocą świetlnego mikroskopu metalograficznego metalograficznego elektronowego mikroskopu skaningowego. Metodą Vickersa przy obciążeniu 294N wykonano pomiary twardości na zgładach metalograficznych, przy czym każda wartość twardości próbki była średnią arytmetyczną pięciu pomiarów. Wyniki pomiarów austenitu i twardości poddano analizie korelacji statystycznej opartej na weryfikacji kwantytatywnej oznaczającej istnienie zależności między wielkościami wejściowymi i wielkościami wyjściowymi. Celem badań doświadczalnych jest wyznaczenie funkcji obiektu badań o postaci wielomianu algebraicznego, dlatego przyjęto wielomian aproksymujący z podwójnymi interakcjami [21]. Do weryfikacji statystycznej adekwatności funkcji matematycznej i istotności współczynników funkcji matematycznej zastosowano analizę wariancji (test F) i test t Studenta. 127
4 3. WYNIKI BADAŃ Stopień przechłodzenia austenitu podczas hartowania kształtuje skład mikrostruktury ausferrytycznej osnowy żeliwa ADI. Udział wysokowęglowego austenitu V γ zależy od temperatury austenityzowania t γ, temperatury t pi i czasu τ pi ausferrytyzacji. Zależność tę opisują funkcje matematyczne o postaci: dla temperatury austenityzowania w zakresie t γ = C; V γ = 2055, , t γ + 0, t γ 2 + 0, t pi 0, t pi τ pi, % (1) gdzie: V γ udział objętościowy austenitu w osnowie metalowej w %, t γ temperatura austenityzowania w 0 C, t pi temperatura ausferrytyzacji w 0 C, τ pi czas ausferrytyzacji w min. Zależność matematyczna (1) ma współczynnik korelacji r = 0,9337 i determinacji r 2 = 0,8718. Wartości te informują o ścisłym związku pomiędzy zmiennymi funkcji. Za pomocą analizy statystycznej ustalono, że współczynniki równania są istotne przy alfa = 0,05, a wyrażenie matematyczne (1) po weryfikacji jest adekwatne. dla temperatury t γ = C; V γ = 58, ,4033 t pi +0,1701 τ pi 0,0006 t pi 2 0,0004 τ pi 2 0,0001t pi τ pi, % (2) gdzie: V γ udział objętościowy austenitu w osnowie metalowej w %, t pi temperatura ausferrytyzacji w o C, τ pi czas ausferrytyzacji w min. Zależność matematyczna (2) ma współczynnik korelacji r = 0,6543 i determinacji r 2 = 0,4281. Przedstawiona funkcja matematyczna zawiera nieistotne współczynniki, a poza tym jest funkcją nieadekwatną. Wpływ temperatury t pi i czasu τ pi ausferrytyzacji na udział objętościowy austenitu w osnowie metalowej żeliwa ADI przedstawiono w postaci przestrzennych wykresów wielomianów aproksymujących (1) i (2) na rysunku 1. Osnowa żeliwa ADI hartowanego z temperatury C składała się z austenitu i ferrytu, przy czym w strefach przygranicznych ziaren eutektycznych były obszary austenityczno - martenzytyczne. Udział tych obszarów w mikrostrukturze osnowy zależy od temperatury ausferrytyzacji. Podczas wytrzymywania w wyższej temperaturze t pi udział tych obszarów przy granicy ziaren był większy niż w niższej temperaturze t pi. Na rysunku 2a pokazano mikrostrukturę w ziarnie eutektycznym żeliwa hartowanego z t γ = C ausferrytyzowaniu w t pi = C w czasie τ pi = 120 min. 128
5 a) b) Udział austenitu V γ, % Udział austenitu V γ, % c) d) Udział austenitu V γ, % Udział austenitu V γ, % Rys.1. Wpływ temperatury t pi i czasu τ pi ausferrytyzacji na udział austenitu w osnowie metalowej żeliwa ADI hartowanego z temperatury C (a), C (b), C (c) i C (d) Fig.1. Influence of temperature t pi and time τ pi of austempering on volume fraction of retained austenite V γ, in matrix ADI, hardened from temperatures C (a), C (b), C (c), C (d), Po hartowaniu z temperatury t γ = C struktura żeliwa nie różni się zdecydowanie niż po hartowaniu z temperatury t γ = C. Na tle mikrostruktury ausferrytycznej stwierdzono jedynie niewielki udział, w postaci pojedynczych ziaren wolnego ferrytu (przedeutektoidalnego). Po krótkich czasach wytrzymywania, po hartowaniu z t γ = 950 i C, w ziarnach eutektycznych, pomiędzy jego środkiem i granicą, obok iglastego przesyconego ferrytu był również martenzyt. W miarę wydłużania czasu ausferrytyzacji jego udział w osnowie malał. Mikrostrukturę osnowy żeliwa ADI hartowanego z temperatury t γ = C i ausferrytyzacji w temperaturze t pi = C w czasie τ pi = 30 min pokazano na rysunku 2b. 129

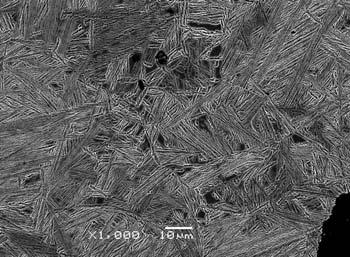

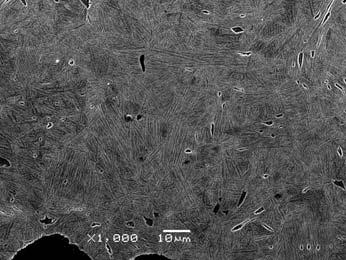

6 a) b) c) d) Rys. 2. Mikrostruktura żeliwa ADI hartowanego z temperatury t γ = C i ausferrytyzowaniu w t pi = C w czasie τ pi = 120 min (a), t γ = C i ausferrytyzowaniu w t pi = C w czasie τ pi = 30 min (b), t γ = C i ausferrytyzowaniu w t pi = C w czasie τ pi = 240 min (c) i t γ = C i ausferrytyzowaniu w t pi = C w czasie τ pi = 240 min (d). SEM. Pow. mikroskopowe 1000x Fig. 2. Structure ADI hardened from temperature t γ = C and austempered t pi = C, time τ pi = 120 min (a), t γ = C and austempered t pi = C, time τ pi = 30 min (b), t γ = C and austempered t pi = C, time τ pi = 240 min (c) and t γ = C and austempered t pi = C, time τ pi = 240 min (d). SEM (1000x) Mikrostrukturę ausferrytyczną, składającą się z austenitu i płytek ferrytu zaobserwowano w osnowie żeliwa ADI hartowanego z t γ = C. Obok tych składników osnowy stwierdzono obecność wolnego ferrytu w ziarnach eutektycznych (rys.2c). Po ausferrytyzowaniu w t pi = 400 i C w osnowie żeliwa udział wolnego ferrytu był śladowy, tzn. w środku ziaren eutektycznych obserwowano pojedyncze ziarna ferrytu. Maksymalny udział V α = 1,7 % był po ausferrytyzowaniu w t pi = C w czasie τ pi = 240 min. Natomiast w t pi = 300 i C jego udział był odpowiednio V α = 5,0 13,3 % i 10,5 22,2 %. Udział ferrytu V α określono za pomocą analizy jakościowej metodą siatki punktów. 130
7 W osnowie żeliwa ADI hartowanego z t γ = C w początkowym okresie przemiany ausferrytycznej w środku ziarn eutektycznych stwierdzono obecność martenzytu. Nie zaobserwowano go w obszarach granicznych ziaren eutektycznych. W tych obszarach był ausferryt. W osnowie żeliwa ADI hartowanego z t γ = C udział wolnego ferrytu był znaczący. Wygrzewanie w temperaturze międzykrytycznej (Ac 1,2 = C) spowodowało powstanie ausferrytu, którego udział kształtował się w przedziale V α = %. W granicznych strefach ziaren eutektycznych znajdował się ausferryt, gdy tymczasem w środku był wolny ferryt wraz z ausferrytem otaczajacym kulkowe wydzielenia grafitu (rys.2d). Miarą efektów umocnienia składników mikrostruktury osnowy żeliwa ADI jest twardość. Zależności matematyczne uwzględniające wpływ warunków hartowania z przemianą izotermiczną na twardość żeliwa ADI mają postać: dla temperatury austenityzowania t γ = C; H = 1024,825-2,016 t pi - 3,5467 τ pi + 0, t pi τ pi, HV (3) Zależność matematyczna (3) charakteryzuje się współczynnikiem korelacji r = 0,8064 i determinacji r 2 = 0,6502, dla temperatury austenityzowania t γ = C; H = 732,2925-1,2284 t pi + 0,11922 τ pi, HV (4) Zależność matematyczna (4) ma współczynnik korelacji r = 0,9786 i determinacji r 2 = 0,9577, dla temperatury austenityzowania t γ = C; H = 554, , t pi 0,86993 τ pi + 0, t pi τ pi, HV (5) Zależność matematyczna (5) ma współczynnik korelacji r = 0,9332 i determinacji r 2 = 0,8709, dla temperatury austenityzowania t γ = C; H = 406,463-0,5804 t pi + 0, τ 2 pi, HV (6) Zależność matematyczna (6) ma współczynnik korelacji r = 0,9416 i determinacji r 2 = 0,8866. W zależnościach matematycznych (3) (6) są oznaczenia: H twardość w HV, t pi temperatura ausferrytyzacji w 0 C, τ pi czas ausferrytyzacji w min. Analiza wartości współczynników r i r 2 informuje, że związek między zmiennymi równań (3) (6) ma charakter bardzo ścisły. Wpływ temperatury t pi i czasu τ pi ausferrytyzacji na twardość żeliwa ADI po hartowaniu z temperatury t γ = C przedstawiono w postaci przestrzennych wykresów wielomianów aproksymujących (3) (6) na rysunku 3. Intensyfikacja wpływu warunków hartowania izotermicznego, wynikająca z przechłodzenia austenitu, powoduje wzrost twardości. W mniejszym stopniu zauważa się oddziaływanie czasu wytrzymywania, jednak w sposób dostrzegalny wpływa on na twardość żeliwa ADI zależnie od kinetyki procesu ausferrytyzacji. 131
8 a) b) Twardość, HV30 Twardość, HV30 c) d) Twardość, HV30 Twardość, HV30 Rys.3. Wpływ temperatury t pi i czasu τ pi ausferrytyzacji na twardość żeliwa ADI hartowanego z temperatur C (a), C (b), C (c), C (d) Fig.3. Influance of temperature t pi and time τ pi of austempering on hardness ADI, hardened from temperatures C (a), C (b), C (c), C (d) Mikrostruktura żeliwa ADI hartowanego z niższej temperatury t γ = C, składająca się z ausferrytu i wolnego ferrytu, w aspekcie wytwarzania gatunku PN - EN może być bardzo interesująca dla praktyki przemysłowej. 4. PODSUMOWANIE Badania niestopowego żeliwa ADI, które w stanie wyjściowym było ferrytyczne, wykazały że udział austenitu w osnowie metalowej zależy od warunków: austenityzowania (t γ ) i ausferrytyzacji (t pi i τ pi ). Wyższa temperatura austenityzowania przyczyniła się większego udziału austenitu, taki sam kierunek działania ma wzrost temperatury ausferrytyzacji. Twardość żeliwa ADI zależy od warunków hartowania z przemianą izotermiczną. Wzrost temperatury austenityzowania podwyższa twardość, a wzrost temperatury ausferrytyzacji obniża. 132
9 W niskiej temperaturze austenityzowania powstał wolny ferryt (przedeutektoidalny), który przyczynił się znacząco do mniejszej twardości żeliwa ADI. LITERATURA [1] A.S. Hemid Ali., R. Elliott: Mater. Sci. and Technol. Vol.12, August, s.679, (1996). [2] A.S. Hemid Ali., R. Elliott: Mater. Sci. and Technol. Vol.12, December, s.1021, (1996). [3] J. Mallia, M. Grech: Mater. Sci. and Technol. Vol.13, May, s.408, (1997). [4] M.A. Yescas, H.K.D.H. Bhadeshia, D.J. Mac Kay: Mater.Sci. and Eng. A311, s.162, (2001). [5] M.A. Yescas, H.K.D.H. Bhadeshia,: Mater.Sci. and Eng. A333, s.60, (2002). [6] E. Guzik: Procesy uszlachetniania żeliwa. Wybrane zagadnienia. Archiwum Odlewnictwa. Monografia Nr 1M, ss.128, (2001). [7] Z. Ławrynowicz, S. Dymski: Archiwum Odlewnictwa, R.6, Nr19, s.177, (2006). [8] Z. Ławrynowicz, S. Dymski: Archiwum Odlewnictwa, R.6, Nr19, s.171, (2006). [9] S. Dymski: Kształtowanie struktury i właściwości mechanicznych żeliwa sferoidalnego podczas izotermicznej przemiany bainitycznej. Rozprawy nr 95, ATR im.j.j.śniadeckich, Bydgoszcz, ss.176, (1999). [10] N. Darwish, R. Elliott: Mater. Sci. and Technol. Vol.9,, July, s.572, (1993). [11] R. Elliott: Heat Treat. Met., Nr 3, s.55, (1997). [12] A.S. Hemid Ali., R. Elliott: Mater. Sci. and Technol. Vol.13, January, s.24, (1997). [13] H. Bayatti, R. Elliott: Mater. Sci. and Technol. Vol.13, April, s.319, (1997). [14] N. Darwish, R. Elliott: Mater. Sci. and Technol. Vol.9,July, s.586, (1993). [15] Z. Ławrynowicz, S. Dymski: Archiwum Odlewnictwa, R.6, Nr19, s.183, (2006). [16] S. Dymski: Archiwum Odlewnictwa, R.3, Nr 8, s.54, (2003). [17] A.S. Hemid Ali., R. Elliott: Mater. Sci. and Technol. Vol 12, September, s.780, (1996). [18] M. Grech, J.M. Young: Mater. Sci. and Technol. Vol.6, May, s.415, (1990). [19] S. Dymski: I Pomorska Konferencja Naukowa Inżynieria Materiałowa 2000 Gdańsk Sobieszewo, s.35, [20] J. Yang, S.K. Putatunda: Mater.Sci. and Eng. A406, s.217, (2005). [21] S. Dymski: International Scientific Conference. ADI Foundry s Offer for Designers and users of Castings. Cracow Foundry Institute, p.i/157, November
10 EFFECT OF QUENCHING TEMPERATURE ON AMOUNT OF RETAINED AUSTENITE IN ADI SUMMARY Estimation of the amount of retained austenite in austempered ADI is related to high quality of produced ductile iron. The aim of the present study is to determine the effect of austenitizing temperature on the fraction of retained austenite after austempering of ductile iron. The samples of ductile iron were austenitized for 1 hour at temperature range C and they were then quenched to the range of austempering temperatures C and held there time for 15, 30, 60, 120 and 240 minutes. The volume fraction of retained austenite was measured using X-ray diffraction on samples prepared earlier to light microscopy, SEM and Vickers hardness examination. Based on the results of examination the three-dimensional graphs and mathematical equations were prepared. Recenzował: prof. Edward Fraś. 134
BADANIE WPŁYWU PARAMETRÓW HARTOWANIA NA WYBRANE WŁAŚCIWOŚCI MECHANICZNE ŻELIWA ADI
19/1 ARCHIWUM ODLEWNICTWA Rok 004, Rocznik 4, Nr 1 Archives of Foundry Year 004, Volume 4, Book 1 PAN Katowice PL ISSN 164-5308 BADANIE WPŁYWU PARAMETRÓW HARTOWANIA NA WYBRANE WŁAŚCIWOŚCI MECHANICZNE ŻELIWA
Bardziej szczegółowoANALIZA STATYSTYCZNA WPŁYWU SKŁADU CHEMICZ- NEGO NA WŁASNOŚCI MECHANICZNE ŻELIWA ADI CZ. I ŻELIWO NIESTOPOWE
101/18 ARCHIWUM ODLEWNICTWA Rok 006 Rocznik 6 Nr 18 (/) ARCHIVES OF FOUNDRY Year 006 Volume 6 N o 18 (/) PAN Katowice PL ISSN 164-5308 ANALIZA STATYSTYCZNA WPŁYWU SKŁADU CHEMICZ- NEGO NA WŁASNOŚCI MECHANICZNE
Bardziej szczegółowoWpływ temperatury łamania na udarność żeliwa ADI
A R C H I V E S of F O U N D R Y E N G I N E E R I N G Published quarterly as the organ of the Foundry Commission of the Polish Academy of Sciences ISSN (1897-3310) Volume 15 Special Issue 2/2015 87 92
Bardziej szczegółowoBADANIA ŻELIWA Z GRAFITEM KULKOWYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM Część II
14/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 BADANIA ŻELIWA Z GRAFITEM KULKOWYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM
Bardziej szczegółowo41/21 UDARNO ELIWA ADI
41/1 ARCHIWUM ODLEWNICTWA Rok 006, Rocznik 6, Nr 1(1/) ARCHIVES OF FOUNDARY Year 006, Volume 6, Nº 1 (1/) PAN Katowice PL ISSN 164-5308 UDARNO ELIWA ADI S. DYMSKI 1, Z. ŁAWRYNOWICZ, T. GITKA 3 Katedra
Bardziej szczegółowoRENTGENOSTRUKTURALNE BADANIA PRZEMIANY EUTEKTOIDALNEJ W ŻELIWIE EN-GJS
30/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 RENTGENOSTRUKTURALNE BADANIA PRZEMIANY EUTEKTOIDALNEJ W ŻELIWIE EN-GJS-600-03
Bardziej szczegółowoOBRÓBKA CIEPLNO-PLASTYCZNA ŻELIWA SFEROIDALNEGO
43/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNO-PLASTYCZNA ŻELIWA SFEROIDALNEGO T. SZYKOWNY 1, K.CIECHACKI
Bardziej szczegółowoZASTOSOWANIE MECHANIZMU PRZEMIANY BAINITYCZNEJ DO MODELOWANIA OKNA OBRÓBCZEGO ŻELIWA ADI
21/19 ARCHIWUM ODLEWNICTWA Rok 26, Rocznik 6, Nr 19 Archives of Foundry Year 26, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-538 ZASTOSOWANIE MECHANIZMU PRZEMIANY BAINITYCZNEJ DO MODELOWANIA OKNA OBRÓBCZEGO
Bardziej szczegółowoOSZACOWANIE ZAWARTOŚCI AUSTENITU SZCZĄTKOWEGO W ŻELIWIE ADI ZA POMOCĄ SZTUCZNEJ SIECI NEURONOWEJ
22/19 ARCHIWUM ODLEWNICTWA Rok 26, Rocznik 6, Nr 19 Archives of Foundry Year 26, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-38 OSZACOWANIE ZAWARTOŚCI AUSTENITU SZCZĄTKOWEGO W ŻELIWIE ADI ZA POMOCĄ SZTUCZNEJ
Bardziej szczegółowoBADANIA ŻELIWA Z GRAFITEM KULKOWYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM Część I
13/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 BADANIA ŻELIWA Z GRAFITEM KULKOWYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM
Bardziej szczegółowoWPŁYW WIELKOŚCI WYDZIELEŃ GRAFITU NA WYTRZYMAŁOŚĆ ŻELIWA SFEROIDALNEGO NA ROZCIĄGANIE
15/12 ARCHIWUM ODLEWNICTWA Rok 2004, Rocznik 4, Nr 12 Archives of Foundry Year 2004, Volume 4, Book 12 PAN Katowice PL ISSN 1642-5308 WPŁYW WIELKOŚCI WYDZIELEŃ GRAFITU NA WYTRZYMAŁOŚĆ ŻELIWA SFEROIDALNEGO
Bardziej szczegółowoWPŁYW OBRÓBKI CIEPLNEJ NA WYBRANE WŁASNOŚCI STALIWA CHROMOWEGO ODPORNEGO NA ŚCIERANIE
59/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 WPŁYW OBRÓBKI CIEPLNEJ NA WYBRANE WŁASNOŚCI STALIWA CHROMOWEGO ODPORNEGO
Bardziej szczegółowoHARTOWANIE I ODPUSZCZANIE WALCOWANEGO NA GORĄCO ŻELIWA SFEROIDALNEGO
44/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 HARTOWANIE I ODPUSZCZANIE WALCOWANEGO NA GORĄCO ŻELIWA SFEROIDALNEGO
Bardziej szczegółowoWŁASNOŚCI MECHANICZNE I STRUKTURA ŻELIWA Z GRAFITEM MIESZANYM PO DWUSTOPNIOWYM HARTO- WANIU IZOTERMICZNYM
98/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (2/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (2/2) PAN Katowice PL ISSN 1642-5308 WŁASNOŚCI MECHANICZNE I STRUKTURA ŻELIWA Z GRAFITEM MIESZANYM
Bardziej szczegółowoNOWOCZESNE ODMIANY ŻELIWA O STRUKTURZE AUSFERRYTYCZNEJ. A. KOWALSKI, A. PYTEL Instytut Odlewnictwa, ul. Zakopiańska 73, Kraków
97/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (2/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (2/2) PAN Katowice PL ISSN 1642-5308 NOWOCZESNE ODMIANY ŻELIWA O STRUKTURZE AUSFERRYTYCZNEJ A.
Bardziej szczegółowoĆWICZENIE Nr 7. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż.
POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 7 Opracował: dr inż.
Bardziej szczegółowoANALIZA STATYSTYCZNA WPŁYWU SKŁADU CHEMICZ- NEGO NA WŁASNOŚCI MECHANICZNE ŻELIWA ADI CZ. II ŻELIWO STOPOWE
10/18 ARCHIWUM ODLEWNICTWA Rok 006, Rocznik 6, Nr 18 (/) ARCHIVES OF FOUNDRY Year 006, Volume 6, N o 18 (/) PAN Katowice PL ISSN 164-5308 ANALIZA STATYSTYCZNA WPŁYWU SKŁADU CHEMICZ- NEGO NA WŁASNOŚCI MECHANICZNE
Bardziej szczegółowoIZOTERMICZNA OBRÓBKA CIEPLNA ŻELIWA SFEROIDALNEGO W ZAKRESIE TEMPERATUROWYM Ar 1
72/21 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 21(2/2) ARCHIVES OF FOUNDARY Year 2006, Volume 6, Nº 21 (2/2) PAN Katowice PL ISSN 1642-5308 IZOTERMICZNA OBRÓBKA CIEPLNA ŻELIWA SFEROIDALNEGO W ZAKRESIE
Bardziej szczegółowoROZKŁAD TWARDOŚCI I MIKROTWARDOŚCI OSNOWY ŻELIWA CHROMOWEGO ODPORNEGO NA ŚCIERANIE NA PRZEKROJU MODELOWEGO ODLEWU
35/9 Archives of Foundry, Year 2003, Volume 3, 9 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 9 PAN Katowice PL ISSN 1642-5308 ROZKŁAD TWARDOŚCI I MIKROTWARDOŚCI OSNOWY ŻELIWA CHROMOWEGO ODPORNEGO NA
Bardziej szczegółowoROLA CEMENTYTU WTÓRNEGO W PĘKANIU ŻELIWA SFEROIDALNEGO
96/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (2/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (2/2) PAN Katowice PL ISSN 1642-5308 ROLA CEMENTYTU WTÓRNEGO W PĘKANIU ŻELIWA SFEROIDALNEGO T.
Bardziej szczegółowoUTWARDZANIE DYSPERSYJNE WALCOWANEGO ŻELIWA SFEROIDALNEGO
17/12 ARCHIWUM ODLEWNICTWA Rok 2004, Rocznik 4, Nr 12 Archives of Foundry Year 2004, Volume 4, Book 12 PAN Katowice PL ISSN 1642-5308 UTWARDZANIE DYSPERSYJNE WALCOWANEGO ŻELIWA SFEROIDALNEGO T. SZYKOWNY
Bardziej szczegółowoBADANIA STRUKTURALNE ŻELIWA ADI W TRANSMISYJNYM MIKROSKOPIE ELEKTRONOWYM
34/9 Archives of Foundry, Year 2003, Volume 3, 9 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 9 PAN Katowice PL ISSN 1642-5308 BADANIA STRUKTURALNE ŻELIWA ADI W TRANSMISYJNYM MIKROSKOPIE ELEKTRONOWYM
Bardziej szczegółowoKrzepnięcie Metali i Stopów, Nr 26, 1996 P Ai'l - Oddział Katowice PL ISSN POCICA-FILIPOWICZ Anna, NOWAK Andrzej
26/39 Soliditikation of Metais and Alloys, No 26, 1996 Krzepnięcie Metali i Stopów, Nr 26, 1996 P Ai'l - Oddział Katowice PL ISSN 02011-9386 WYKRESY CTPc ŻELIW A SZAREGO POCICA-FILIPOWICZ Anna, NOWAK Andrzej
Bardziej szczegółowoZASTOSOWANIE OCHŁADZALNIKA W CELU ROZDROBNIENIA STRUKTURY W ODLEWIE BIMETALICZNYM
28/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 ZASTOSOWANIE OCHŁADZALNIKA W CELU ROZDROBNIENIA STRUKTURY W ODLEWIE BIMETALICZNYM
Bardziej szczegółowoROLA CZASU AUSTENITYZACJI W IZOTERMICZNEJ PRZEMIANIE EUTEKTOIDALNEJ ŻELIWA SFEROIDALNEGO
45/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 ROLA CZASU AUSTENITYZACJI W IZOTERMICZNEJ PRZEMIANIE EUTEKTOIDALNEJ
Bardziej szczegółowoBADANIA STRUKTURALNE ŻELIWA SFEROIDALNEGO PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM
16/12 ARCHIWUM ODLEWNICTWA Rok 2004, Rocznik 4, Nr 12 Archives of Foundry Year 2004, Volume 4, Book 12 PAN Katowice PL ISSN 1642-5308 BADANIA STRUKTURALNE ŻELIWA SFEROIDALNEGO PO DWUSTOPNIOWYM HARTOWANIU
Bardziej szczegółowoWPŁYW CHROPOWATOŚCI POWIERZCHNI MATERIAŁU NA GRUBOŚĆ POWŁOKI PO ALFINOWANIU
51/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 WPŁYW CHROPOWATOŚCI POWIERZCHNI MATERIAŁU NA GRUBOŚĆ POWŁOKI PO ALFINOWANIU
Bardziej szczegółowoOBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. I. Wyżarzanie
OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. I. Wyżarzanie Przemiany przy nagrzewaniu i powolnym chłodzeniu stali A 3 A cm A 1 Przykład nagrzewania stali eutektoidalnej (~0,8 % C) Po przekroczeniu temperatury A 1
Bardziej szczegółowoTWARDOŚĆ, UDARNOŚĆ I ZUŻYCIE EROZYJNE STALIWA CHROMOWEGO
24/2 Archives of Foundry, Year 200, Volume, (2/2) Archiwum Odlewnictwa, Rok 200, Rocznik, Nr (2/2) PAN Katowice PL ISSN 642-5308 TWARDOŚĆ, UDARNOŚĆ I ZUŻYCIE EROZYJNE STALIWA CHROMOWEGO J. KILARSKI, A.
Bardziej szczegółowoBADANIA STRUKTURY I WŁASNOŚCI ŻELIWA SYNTETYCZNEGO HARTOWANEGO IZOTERMICZNIE W ZŁOŻU FLUIDALNYM
18/40 Solidification of Metals and Alloys, Year 1999, Volume 1, Book No. 40 Krzepnięcie Metali i Stopów, Rok 1999, Rocznik 1, Nr 40 PAN Katowice PL ISSN 0208-9386 BADANIA STRUKTURY I WŁASNOŚCI ŻELIWA SYNTETYCZNEGO
Bardziej szczegółowoBADANIA STRUKTURALNE ŻELIWA ADI OTRZYMANEGO W WYNIKU BEZPOŚREDNIEGO HARTOWANIA IZOTERMICZNEGO Z FORM PIASKOWYCH
34/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 BADANIA STRUKTURALNE ŻELIWA ADI OTRZYMANEGO W WYNIKU BEZPOŚREDNIEGO
Bardziej szczegółowoWĘGLOAZOTOWANIE JAKO ELEMENT OBRÓBKI CIEPLNEJ DLA ŻELIWA ADI
54/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 WĘGLOAZOTOWANIE JAKO ELEMENT OBRÓBKI CIEPLNEJ DLA ŻELIWA ADI D. MYSZKA 1,
Bardziej szczegółowoSTRUKTURA I WŁAŚCIWOŚCI MECHANICZNE ŻELIWA ADI
ARCHIWUM ODLEWNICTWA Rok 2001, Rocznik 1, Nr 1 (1/2) Archives of Foundry Year 2001, Volume 1, Book 1 (1/2) PAN - Katowice PL ISSN 1642-5308 STRUKTURA I WŁAŚCIWOŚCI MECHANICZNE ŻELIWA ADI M. KACZOROWSKI
Bardziej szczegółowoOCENA JAKOŚCI ŻELIWA SFEROIDALNEGO FERRYTYCZNEGO
9/8 ARCHIWUM ODLEWNICTWA Rok 003, Rocznik 3, Nr 8 Archives of Foundry Year 003, Volume 3, Book 8 PAN - Katowice PL ISSN 164-5308 OCENA JAKOŚCI ŻELIWA SFEROIDALNEGO FERRYTYCZNEGO S. PIETROWSKI 1, G. GUMIENNY
Bardziej szczegółowoASPEKT APLIKACYJNY ELIWA ADI
ASPEKT APLIKACYJNY ELIWA ADI TOMASZ GI TKA, KRZYSZTOF CIECHACKI Streszczenie W pracy przedstawiono mo liwo ci zastosowania eliwa sferoidalnego hartowanego z przemian izotermiczn (ADI) na odpowiedzialne
Bardziej szczegółowoASPEKT ZGINANIA UDAROWEGO ŻELIWA SFEROIDALNEGO
9/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 ASPEKT ZGINANIA UDAROWEGO ŻELIWA SFEROIDALNEGO S. DYMSKI 1, T. SZYKOWNY
Bardziej szczegółowoWykład 8. Przemiany zachodzące w stopach żelaza z węglem. Przemiany zachodzące podczas nagrzewania
Wykład 8 Przemiany zachodzące w stopach żelaza z węglem Przemiany zachodzące podczas nagrzewania Nagrzewanie stopów żelaza powyżej temperatury 723 O C powoduje rozpoczęcie przemiany perlitu w austenit
Bardziej szczegółowo43/59 WPL YW ZA W ARTOŚCI BIZMUTU I CERU PO MODYFIKACJI KOMPLEKSOWEJ NA WŁAŚCIWOŚCI MECHANICZNE ŻELIW A NADEUTEKTYCZNEGO
43/59 Solidification of Metais and Alloys, Year 2000, Volume 2, Book No. 43 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 43 P AN -Katowice PL ISSN 0208-9386 WPL YW ZA W ARTOŚCI BIZMUTU I CERU PO
Bardziej szczegółowoĆWICZENIE Nr 6. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował dr inż.
POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 6 Opracował dr inż. Sławomir
Bardziej szczegółowoOBRÓBKA CIEPLNA SILUMINU AK9
50/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA SILUMINU AK9 J. PEZDA 1 Akademia Techniczno-Humanistyczna
Bardziej szczegółowoSTRUKTURA I WŁAŚCIWOŚCI MECHANICZNE ŻELIWA Z GRAFITEM MIESZANYM HARTOWANEGO IZOTERMICZNIE
13/6 ARCHIWUM ODLEWNICTWA Rok 2002, Rocznik 2, Nr 6 Archives of Foundry Year 2002, Volume 2, Book 6 PAN - Katowice PL ISSN 1642-5308 STRUKTURA I WŁAŚCIWOŚCI MECHANICZNE ŻELIWA Z GRAFITEM MIESZANYM HARTOWANEGO
Bardziej szczegółowoOCENA JAKOŚCI ŻELIWA SFEROIDALNEGO METODĄ ATD
26/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum O dlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 OCENA JAKOŚCI ŻELIWA SFEROIDALNEGO METODĄ ATD M. STAWARZ 1, J. SZAJNAR
Bardziej szczegółowoPODSTAWY OBRÓBKI CIEPLNEJ
PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU
Bardziej szczegółowoSYNTEZA NONOCZĄSTEK WĘGLIKA WANADU W ŻELIWIE SFEROIDALNYM. Wydział Metalurgii AGH, 30-059 Kraków ul. Mickiewicza 30
94/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (2/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (2/2) PAN Katowice PL ISSN 1642-5308 SYNTEZA NONOCZĄSTEK WĘGLIKA WANADU W ŻELIWIE SFEROIDALNYM
Bardziej szczegółowoSTABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI
PL0400058 STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI Instytut Metalurgii Żelaza im. S. Staszica, Gliwice
Bardziej szczegółowoOKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY ATND
28/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 OKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY
Bardziej szczegółowoMECHANIZM PRZEMIANY BAINITYCZNEJ W ŻELIWIE ADI
20/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 MECHANIZM PRZEMIANY BAINITYCZNEJ W ŻELIWIE ADI Z. ŁAWRYNOWICZ 1,
Bardziej szczegółowoPARAMETRY STEREOLOGICZNE WĘGLIKÓW W ŻELIWIE CHROMOWYM W STANIE SUROWYM I AUSTENITYZOWANYM
57/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, r 14 PA Katowice PL ISS 1642-5308 PARAMETRY STEREOLOGICZE WĘGLIKÓW W ŻELIWIE CHROMOWYM W STAIE SUROWYM I AUSTEITYZOWAYM
Bardziej szczegółowoSTRUKTURA ORAZ UDARNOŚĆ ŻELIWA AUSTENITYCZNEGO PRZEZNACZONEGO DO PRACY W NISKICH TEMPERATURACH
14/12 ARCHIWUM ODLEWNICTWA Rok 2004, Rocznik 4, Nr 12 Archives of Foundry Year 2004, Volume 4, Book 12 PAN Katowice PL ISSN 1642-5308 STRUKTURA ORAZ UDARNOŚĆ ŻELIWA AUSTENITYCZNEGO PRZEZNACZONEGO DO PRACY
Bardziej szczegółowoMODYFIKACJA STOPU AK64
17/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 MODYFIKACJA STOPU AK64 F. ROMANKIEWICZ 1, R. ROMANKIEWICZ 2, T. PODRÁBSKÝ
Bardziej szczegółowoPODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3.
PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3. WYŻARZANIE 1. POJĘCIA PODSTAWOWE Definicja obróbki cieplnej Dziedzina
Bardziej szczegółowoKSZTAŁTOWANIE STRUKTURY ŻELIWA SFEROIDALNEGO PODCZAS CIĄGŁEGO CHŁODZENIA
12/8 ARCHIWUM ODLEWNICTWA Rok 2003, Rocznik 3, Nr 8 Archives of Foundry Year 2003, Volume 3, Book 8 PAN - Katowice PL ISSN 1642-5308 KSZTAŁTOWANIE STRUKTURY ŻELIWA SFEROIDALNEGO PODCZAS CIĄGŁEGO CHŁODZENIA
Bardziej szczegółowoANALIZA WPŁYWU SZYBKOŚCI CHŁODZENIA NA STRUKTURĘ I WŁASNOŚCI STALIWA L21HMF PO REGENERUJĄCEJ OBRÓBCE CIEPLNEJ
73/21 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 21(2/2) ARCHIVES OF FOUNDARY Year 2006, Volume 6, Nº 21 (2/2) PAN Katowice PL ISSN 1642-5308 ANALIZA WPŁYWU SZYBKOŚCI CHŁODZENIA NA STRUKTURĘ I WŁASNOŚCI
Bardziej szczegółowoEFEKTY WYŻARZANIA SFEROIDYZUJĄCEGO ŻELIWA PO HARTOWANIU Z PRZEMIANĄ IZOTERMICZNĄ. M. TREPCZYŃSKA-ŁENT 1 Akademia Techniczno-Rolnicza, Bydgoszcz
24/8 ARCHIWUM ODLEWNICTWA Rok 2003, Rocznik 3, Nr 8 Archives of Foundry Year 2003, Volume 3, Book 8 PAN - Katowice PL ISSN 1642-5308 EFEKTY WYŻARZANIA SFEROIDYZUJĄCEGO ŻELIWA PO HARTOWANIU Z PRZEMIANĄ
Bardziej szczegółowoMONITOROWANIE PRODUKCJI I KONTROLA JAKOŚCI STALIWA ZA POMOCĄ PROGRAMU KOMPUTEROWEGO
50/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 MONITOROWANIE PRODUKCJI I KONTROLA JAKOŚCI STALIWA ZA POMOCĄ PROGRAMU
Bardziej szczegółowoOCENA POWTARZALNOŚCI PRODUKCJI ŻELIWA SFERO- IDALNEGO W WARUNKACH WYBRANEJ ODLEWNI
105/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (2/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (2/2) PAN Katowice PL ISSN 1642-5308 OCENA POWTARZALNOŚCI PRODUKCJI ŻELIWA SFERO- IDALNEGO W
Bardziej szczegółowoMODELOWANIE KINETYKI AUSTENITYZACJI ŻELIWA SFEROIDALNEGO PERLITYCZNEGO. W. KAPTURKIEWICZ 1 Wydział Odlewnictwa AGH, ul. Reymonta 23, Kraków
6/14 Archives of Foundry, Year 004, Volume 4, 14 Archiwum Odlewnictwa, Rok 004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 164-5308 MODELOWANIE KINETYKI AUSTENITYZACJI ŻELIWA SFEROIDALNEGO PERLITYCZNEGO STRESZCZENIE
Bardziej szczegółowoSTRUKTURA ŻELIWA EN-GJS W ZALEŻNOŚCI OD MATERIAŁÓW WSADOWYCH
3/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 STRUKTURA ŻELIWA EN-GJS-500-7 W ZALEŻNOŚCI OD MATERIAŁÓW WSADOWYCH D. BARTOCHA
Bardziej szczegółowoSTATYSTYCZNA ANALIZA WPŁYWU SKŁADU CHEMICZNEGO I STRUKTURY NA WŁAŚCIWOŚCI ŻELIWA SFEROIDALNEGO
KOMISJA BUDOWY MASZYN PAN ODDZIAŁ W POZNANIU Vol. 28 nr 3 Archiwum Technologii Maszyn i Automatyzacji 2008 WOJCIECH ŁYBACKI, KAROLINA PIASECKA STATYSTYCZNA ANALIZA WPŁYWU SKŁADU CHEMICZNEGO I STRUKTURY
Bardziej szczegółowoCHARAKTERYSTYKA STRUKTURALNA WARSTWY WIERZCHNIEJ W STALIWIE Cr Mo W WARUNKACH ŚCIERANIA
13/12 ARCHIWUM ODLEWNICTWA Rok 2004, Rocznik 4, Nr 12 Archives of Foundry Year 2004, Volume 4, Book 12 PAN Katowice PL ISSN 1642-5308 CHARAKTERYSTYKA STRUKTURALNA WARSTWY WIERZCHNIEJ W STALIWIE Cr Mo W
Bardziej szczegółowoĆWICZENIE Nr 6. Laboratorium InŜynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. inŝ. A. Weroński
POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INśYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. inŝ. A. Weroński Laboratorium InŜynierii Materiałowej ĆWICZENIE Nr 6 Opracował: dr
Bardziej szczegółowoOBRÓBKA CIEPLNA STALIWA Cr Mo V PO DŁUGOTRWAŁEJ EKSPLOATACJI
76/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA STALIWA Cr Mo V PO DŁUGOTRWAŁEJ EKSPLOATACJI
Bardziej szczegółowoObróbka cieplna stali
OBRÓBKA CIEPLNA Obróbka cieplna stali Powstawanie austenitu podczas nagrzewania Ujednorodnianie austenitu Zmiany wielkości ziarna Przemiany w stali podczas chłodzenia Martenzytyczna Bainityczna Perlityczna
Bardziej szczegółowoWPŁYW TEMPERATURY HARTOWANIA NA MIKROSTRUKTURĘ I WŁASNOŚCI MECHANICZNE STALI DP
KRZYSZTOF MIERNIK, RAFAŁ BOGUCKI, STANISŁAW PYTEL WPŁYW TEMPERATURY HARTOWANIA NA MIKROSTRUKTURĘ I WŁASNOŚCI MECHANICZNE STALI DP EFFECT OF HARDENING TEMPERATURE ON MICROSTRUCTURE AND MECHANICAL PROPERTIES
Bardziej szczegółowoModelowanie komputerowe przemian fazowych w stanie stałym stopów ze szczególnym uwzględnieniem odlewów ADI
METRO MEtalurgiczny TRening On-line Modelowanie komputerowe przemian fazowych w stanie stałym stopów ze szczególnym uwzględnieniem odlewów ADI Wykład I: ADI, Austenityzacja Wojciech Kapturkiewicz AGH Edukacja
Bardziej szczegółowoNAPRĘŻENIA WŁASNE W STALI C45 NADTAPIANEJ LASEROWO
5/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 NAPRĘŻENIA WŁASNE W STALI C45 NADTAPIANEJ LASEROWO A. BYLICA 1, W.
Bardziej szczegółowoSZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND
13/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 SZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND
Bardziej szczegółowoPOLITECHNIKA CZĘSTOCHOWSKA
POLITECHNIKA CZĘSTOCHOWSKA Instytut Inżynierii Materiałowej Stale narzędziowe do pracy na zimno CEL ĆWICZENIA Celem ćwiczenia jest zapoznanie się ze składem chemicznym, mikrostrukturą, właściwościami mechanicznymi
Bardziej szczegółowoKALORYMETRIA SKANINGOWA PRZEMIAN AUSTENITU W FERRYTYCZNYM ŻELIWIE SFEROIDALNYM. Wydział Odlewnictwa AGH, Kraków, ul.
37/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 KALORYMETRIA SKANINGOWA PRZEMIAN AUSTENITU W FERRYTYCZNYM ŻELIWIE SFEROIDALNYM
Bardziej szczegółowoLABORATORIUM NAUKI O MATERIAŁACH
Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Blok nr 3 Kształtowanie właściwości mechanicznych materiałów Ćwiczenie nr KWMM 1 Temat: Obróbka
Bardziej szczegółowoWPŁYW ALUMINIUM NA NIEKTÓRE WŁAŚCIWOŚCI I STRUKTURĘ STALIWA
23/15 Archives of Foundry, Year 2005, Volume 5, 15 Archiwum Odlewnictwa, Rok 2005, Rocznik 5, Nr 15 PAN Katowice PL ISSN 1642-5308 WPŁYW ALUMINIUM NA NIEKTÓRE WŁAŚCIWOŚCI I STRUKTURĘ STALIWA J. KILARSKI
Bardziej szczegółowoZMĘCZENIE CIEPLNE STALIWA CHROMOWEGO I CHROMOWO-NIKLOWEGO
23/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 ZMĘCZENIE CIEPLNE STALIWA CHROMOWEGO I CHROMOWO-NIKLOWEGO J.
Bardziej szczegółowoODPORNOŚĆ STALIWA NA ZUŻYCIE EROZYJNE CZĘŚĆ II. ANALIZA WYNIKÓW BADAŃ
Szybkobieżne Pojazdy Gąsienicowe (15) nr 1, 2002 Stanisław JURA Roman BOGUCKI ODPORNOŚĆ STALIWA NA ZUŻYCIE EROZYJNE CZĘŚĆ II. ANALIZA WYNIKÓW BADAŃ Streszczenie: W części I w oparciu o teorię Bittera określono
Bardziej szczegółowoŻELIWO NI-RESIST O OBNIŻONEJ ZAWARTOŚCI NIKLU
52/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 ŻELIWO NI-RESIST O OBNIŻONEJ ZAWARTOŚCI NIKLU S. PIETROWSKI 1, Z.
Bardziej szczegółowoĆWICZENIE Nr 5. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż.
POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 5 Opracował: dr inż.
Bardziej szczegółowoODDZIAŁYWANIE ZASYPKI IZOLACYJNEJ NA STRUKTURĘ I WŁAŚCIWOŚCI PRÓBEK PRZYLANYCH DO WLEWNIC. B. DUDZIK 1 KRAKODLEW S.A., ul. Ujastek 1, Kraków
21/20 Archives of Foundry, Year 2006, Volume 6, 20 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 20 PAN Katowice PL ISSN 1642-5308 ODDZIAŁYWANIE ZASYPKI IZOLACYJNEJ NA STRUKTURĘ I WŁAŚCIWOŚCI PRÓBEK PRZYLANYCH
Bardziej szczegółowoANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY PODEUTEKTYCZNYCH STOPÓW UKŁADU Al-Si
53/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY PODEUTEKTYCZNYCH STOPÓW UKŁADU
Bardziej szczegółowoUDARNOŚĆ ŻELIWA SFEROIDALNEGO PODDANEGO WYŻARZANIU GRAFITYZUJĄCEMU W CELU UZYSKANIA STRUKTURY FERRYTYCZNEJ
61/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 UDARNOŚĆ ŻELIWA SFEROIDALNEGO PODDANEGO WYŻARZANIU GRAFITYZUJĄCEMU W CELU
Bardziej szczegółowoWPŁYW DODATKÓW STOPOWYCH NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE
WYDZIAŁ ODLEWNICTWA AGH Oddział Krakowski STOP XXXIV KONFERENCJA NAUKOWA Kraków - 19 listopada 2010 r. Marcin PIĘKOŚ 1, Stanisław RZADKOSZ 2, Janusz KOZANA 3,Witold CIEŚLAK 4 WPŁYW DODATKÓW STOPOWYCH NA
Bardziej szczegółowoSTRUKTURA I WŁASNOŚCI ŻELIWA Z GRAFITEM MIESZANYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM
Anna Krzyńska, Mieczysław Kaczorowski STRUKTURA I WŁASNOŚCI ŻELIWA Z GRAFITEM MIESZANYM PO DWUSTOPNIOWYM HARTOWANIU IZOTERMICZNYM 1. Wstęp Rys.1. Udział poszczególnych faz w osnowie żeliwa ADI w funkcji
Bardziej szczegółowoWPŁYW AZOTU NA STRUKTURĘ, TWARDOŚĆ I ZUŻYCIE ŚCIERNE ŻELIWA CHROMOWEGO
27/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WPŁYW AZOTU NA STRUKTURĘ, TWARDOŚĆ I ZUŻYCIE ŚCIERNE ŻELIWA CHROMOWEGO
Bardziej szczegółowoWPŁYW WARTOŚCI EKWIWALENTU NIKLOWEGO NA STRUKTURĘ ŻELIWA Ni-Mn-Cu
109/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (2/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (2/2) PAN Katowice PL ISSN 1642-5308 WPŁYW WARTOŚCI EKWIWALENTU NIKLOWEGO NA STRUKTURĘ ŻELIWA
Bardziej szczegółowoWŁAŚCIWOŚCI ŻELIWA SZAREGO NADTOPIONEGO WĄZKĄ LASEROWĄ. S. ADAMIAK 1 Instytut Techniki, Uniwersytet Rzeszowski Rzeszów, ul.
114/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (2/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (2/2) PAN Katowice PL ISSN 1642-5308 WŁAŚCIWOŚCI ŻELIWA SZAREGO NADTOPIONEGO WĄZKĄ LASEROWĄ
Bardziej szczegółowoKONTROLA STALIWA GXCrNi72-32 METODĄ ATD
54/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 KONTROLA STALIWA GXCrNi72-32 METODĄ ATD S. PIETROWSKI 1, G. GUMIENNY 2
Bardziej szczegółowoWPŁYW PRĘDKOŚCI KRYSTALIZACJI KIERUNKOWEJ NA ODLEGŁOŚĆ MIĘDZYPŁYTKOWĄ EUTEKTYKI W STOPIE Al-Ag-Cu
32/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WPŁYW PRĘDKOŚCI KRYSTALIZACJI KIERUNKOWEJ NA ODLEGŁOŚĆ MIĘDZYPŁYTKOWĄ
Bardziej szczegółowoPARAMETRY STEREOLOGICZNE GRAFITU I SKŁAD CHEMICZNY OKREŚLAJĄCY WŁAŚCIWOŚCI MECHANICZNE ŻELIWA SFEROIDALNEGO
60/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 PARAMETRY STEREOLOGICZNE GRAFITU I SKŁAD CHEMICZNY OKREŚLAJĄCY WŁAŚCIWOŚCI
Bardziej szczegółowoMETODYKA PRZYGOTOWANIA OCENY JAKOŚCI ŻELIWA SFEROIDALNEGO Z ZASTOSOWANIEM METODY ATD
29/6 ARCHIWUM ODLEWNICTWA Rok 22, Rocznik 2, Nr 6 Archives of Foundry Year 22, Volume 2, Book 6 PAN - Katowice PL ISSN 1642-38 METODYKA PRZYGOTOWANIA OCENY JAKOŚCI ŻELIWA SFEROIDALNEGO Z ZASTOSOWANIEM
Bardziej szczegółowoWPŁYW PARAMETRÓW OBRÓBKI CIEPLNEJ NA KSZTAŁTOWANIE MIKROSTRUKTURY ŻELIWA ADI
Prace IMŻ 4 (2010) 5 Joanna FURMANEK Instytut Metalurgii Żelaza Franciszek BINCZYK, Paweł GRADOŃ Politechnika Śląska WPŁYW PARAMETRÓW OBRÓBKI CIEPLNEJ NA KSZTAŁTOWANIE MIKROSTRUKTURY ŻELIWA ADI W pracy
Bardziej szczegółowoOCENA KRYSTALIZACJI STALIWA METODĄ ATD
34/8 ARCHIWUM ODLEWNICTWA Rok 2003, Rocznik 3, Nr 8 Archives of Foundry Year 2003, Volume 3, Book 8 PAN - Katowice PL ISSN 1642-5308 OCENA KRYSTALIZACJI STALIWA METODĄ ATD S. PIETROWSKI 1, R. WŁADYSIAK
Bardziej szczegółowoZASTOSOWANIE ANALIZY OBRAZU DO OCENY MIKRO- STRUKTURY ŻELIWA SFEROIDALNEGO I INNYCH MATERIAŁÓW ODLEWANYCH
92/18 ARCHIWUM ODLEWNICTWA Rok 26, Rocznik 6, Nr 18 (2/2) ARCHIVES OF FOUNDRY Year 26, Volume 6, N o 18 (2/2) PAN Katowice PL ISSN 1642-538 ZASTOSOWANIE ANALIZY OBRAZU DO OCENY MIKRO- STRUKTURY ŻELIWA
Bardziej szczegółowoWPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AlSi7
58/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AlSi7 F.
Bardziej szczegółowoOBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. II. Przemiany austenitu przechłodzonego
OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. II. Przemiany austenitu przechłodzonego WPŁYW CHŁODZENIA NA PRZEMIANY AUSTENITU Ar 3, Ar cm, Ar 1 temperatury przy chłodzeniu, niższe od równowagowych A 3, A cm, A 1 A
Bardziej szczegółowoOBRÓBKA CIEPLNA SILUMINU AK132
52/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA SILUMINU AK132 J. PEZDA 1 Akademia Techniczno-Humanistyczna
Bardziej szczegółowoBADANIE WPŁYWU PARAMETRÓW PROFILU TEMPERATUROWEGO DLA PROCESU WYŻARZANIA CIĄGŁEGO NA WŁAŚCIWOŚCI MECHANICZNE BLACH CIENKICH ZE STALI DP
42 Prace IMŻ 2 (2011) Ryszard MOLENDA, Roman KUZIAK Instytut Metalurgii Żelaza BADANIE WPŁYWU PARAMETRÓW PROFILU TEMPERATUROWEGO DLA PROCESU WYŻARZANIA CIĄGŁEGO NA WŁAŚCIWOŚCI MECHANICZNE BLACH CIENKICH
Bardziej szczegółowoMIKROSKOPIA METALOGRAFICZNA
MIKROSKOPIA METALOGRAFICZNA WYKŁAD 3 Stopy żelazo - węgiel dr inż. Michał Szociński Spis zagadnień Ogólna charakterystyka żelaza Alotropowe odmiany żelaza Układ równowagi fazowej Fe Fe 3 C Przemiany podczas
Bardziej szczegółowoWPŁYW RODZAJU OSNOWY I GRAFITU NA WŁAŚCIWOŚCI TRYBOLOGICZNE ŻELIWA SZAREGO
5/1 Archives of Foundry, Year 2, Volume, 1 Archiwum Odlewnictwa, Rok 2, Rocznik, Nr 1 PAN Katowice PL ISSN 162-538 WPŁYW RODZAJU OSNOWY I GRAFITU NA WŁAŚCIWOŚCI TRYBOLOGICZNE ŻELIWA SZAREGO F. BINCZYK
Bardziej szczegółowoZGNIOT I REKRYSTALIZACJA ŻELIWA SFEROIDALNEGO
18/12 ARCHIWUM ODLEWNICTWA Rok 24, Rocznik 4, Nr 12 Archives of Foundry Year 24, Volume 4, Book 12 PAN Katowice PL ISSN 1642-538 ZGNIOT I REKRYSTALIZACJA ŻELIWA SFEROIDALNEGO T. SZYKOWNY 1, J. SZCZUTKOWSKI
Bardziej szczegółowoLABORATORIUM NAUKI O MATERIAŁACH
Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 6 Temat: Hartowność. Próba Jominy`ego Łódź 2010 WSTĘP TEORETYCZNY Pojęcie hartowności
Bardziej szczegółowoOKREŚLENIE WŁASNOŚCI MECHANICZNYCH ŻELIWA SFEROIDALNEGO METODĄ ATD
47/15 Archives of Foundry, Year 2005, Volume 5, 15 Archiwum Odlewnictwa, Rok 2005, Rocznik 5, Nr 15 PAN Katowice PL ISSN 1642-5308 OKREŚLENIE WŁASNOŚCI MECHANICZNYCH ŻELIWA SFEROIDALNEGO METODĄ ATD M.
Bardziej szczegółowoUDARNOŚĆ ŻELIWA SFEROIDALNEGO FERRYTYCZNO-PERLITYCZNEGO
37/19 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 19 Archives of Foundry Year 2006, Volume 6, Book 19 PAN - Katowice PL ISSN 1642-5308 UDARNOŚĆ ŻELIWA SFEROIDALNEGO FERRYTYCZNO-PERLITYCZNEGO M. S. SOIŃSKI
Bardziej szczegółowo
