1 BioFio 320 The Smarter Solution

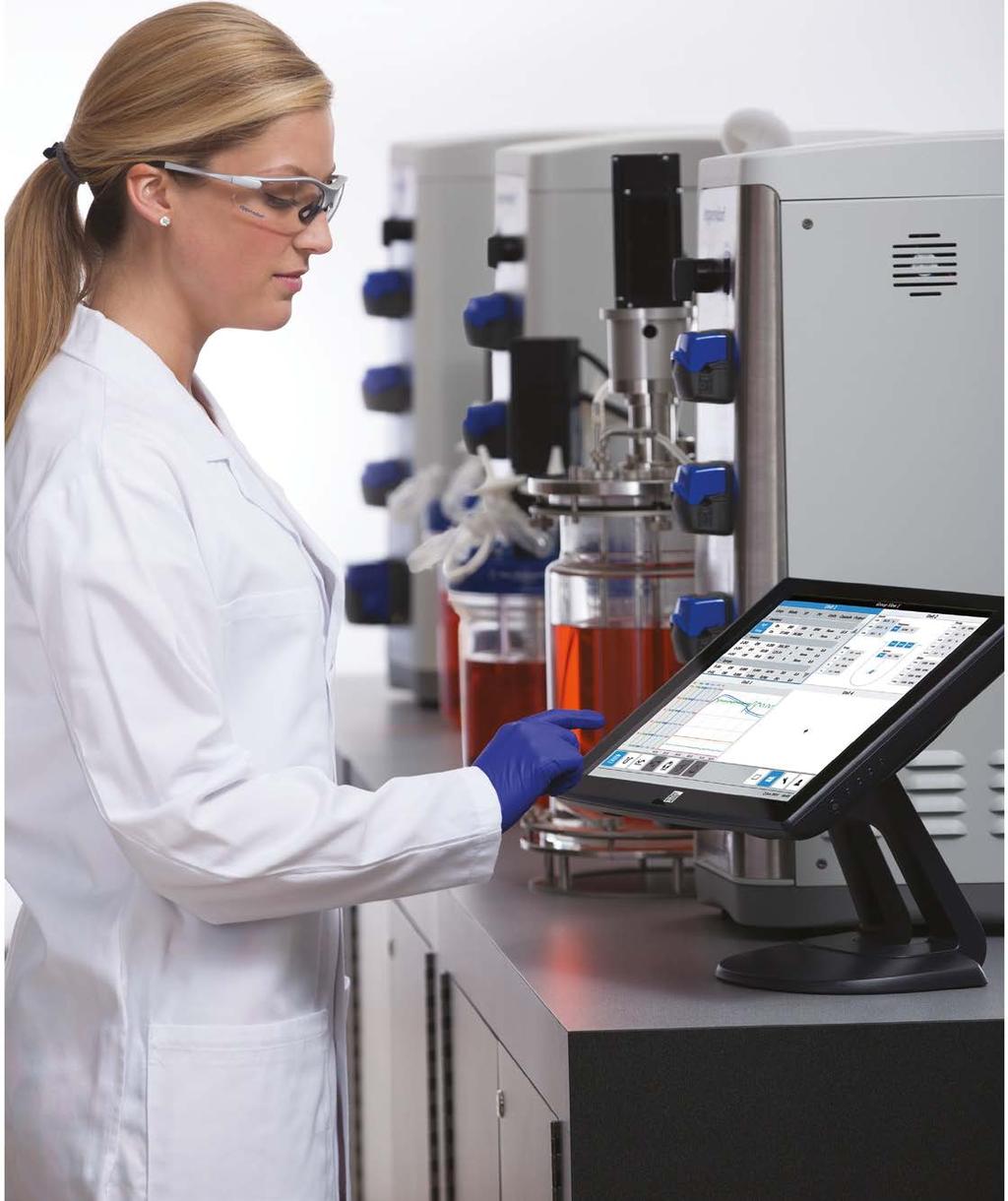

2 BioFlo Efekt rozwoju BioFlo 320 to następca popularnego systemu BioFlo 310, wyposażony w nowe, intuicyjne w obsłudze oprogramowanie, konsolę sterującą, oraz wzbogacony o najnowsze technologie pomiarowe. Uniwersalna koncepcja systemu umożliwia prowadzenie fermentacji lub hodowli komórkowych w zbiornikach o pojemności od 250 ml do 40 litrów. Elastyczna konfiguracja > Szeroki wybór zbiorników przeznaczonych do autoklawowania oraz jednorazowych naczyń BioBLU zapewnia dopasowanie systemu do wymagań hodowli. > Do prowadzenia hodowli w trybie ciągłym Eppendorf opracował mieszadła typu packed-bed oraz cell lift > Zastosowanie uniwersalnych podłączeń dla analogowych lub cyfrowych czujników Mettler Toledo upraszcza wybór sensorów > Dodatkowe termiczno-masowe kontrolery przepływu gazów mogą zostać zainstalowane bez potrzeby ingerencji producenta. Uniwersalny algorytm kontroli gazów umożliwia bez żadnych ograniczeń hodowlę drobnoustrojów i komórek eukariotycznych Duże możliwości > Zbiorniki o pojemności od 250 ml do 40 L mogą być obsługiwane przez jeden wspólny sterownik > Mieszadło napędzane silnikiem o wysokiej mocy sprzężonym bezpośrednio lub magnetycznie. > Do 6 zintegrowanych z systemem pomp mogących pracować w trybie zmiennej prędkości obrotowej. > Interfejs LAN umożliwia bezpośrednią komunikację do 8 systemów BioFlo 320 jednocześnie, zdalną kontrolę parametrów hodowli oraz współpracę z oprogramowaniem typu SCADA. Solidna konstrukcja > Obudowa sterownika jest wykonana w dużej części ze stali nierdzewnej > Oszczędność miejsca w laboratorium dzięki lewej lub prawej orientacji sterownika > Delikatne układy elektroniczne są chronione przed wilgocią dzięki zastosowaniu gniazd o stopniu ochronności IP68 raz IP 22

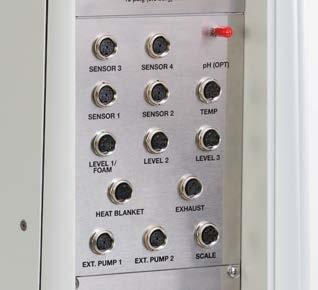

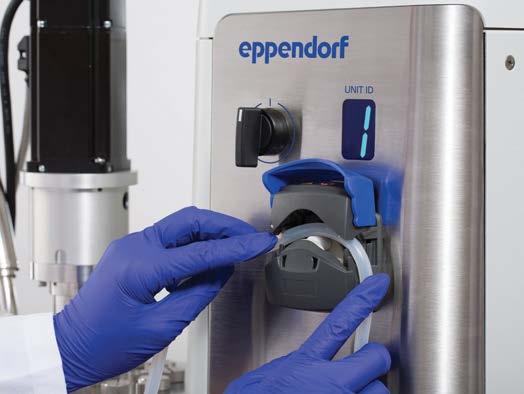

3 4 BioFlo 320 Cztery uniwersalne złącza dla analogowych lub cyfrowych sond pomiarowych ISM Mettler Toledo. Bezpośredni lub magnetyczny napęd mieszadła z możliwością zmiany kierunku obrotów Jeden sterownik może kontrolować do ośmiu jednostek roboczych jednocześnie. Zwarta koncepcja konstrukcyjna sterownika otaczającego zbiornik z lewej lub prawej strony, ogranicza ilość miejsca zajmowanego na stole laboratoryjnym. Liczba kontrolerów TMFC zainstalowanych w wymiennych szufladach, może być łatwo zmieniona zgodnie z potrzebami użytkownika. Pompy o zmiennej lub stałej prędkości obrotowej mogą pracować zgodnie lub przeciwnie do ruchu wskazówek zegara Szesnaście wymiennych autoklawowalnych naczyń oraz linia jednorazowych zbiorników BioBLU Panele wykonane ze szczotkowanej stali nierdzewnej są odporne na korozję Niewielkie wymiary... istotne konsekwencje Zarówno w laboratoriach badawczych jak i pomieszczeniach produkcyjnych, dostępna powierzchnia jest istotnym czynnikiem podczas wyboru urządzenia. BioFlo 320 zapewnia elastyczność konfiguracji oraz maksymalną funkcjonalność wykorzystując jedynie część cennej powierzchni, zajmowanej przez podobne systemy. Fakt ten oznacza większą wydajność oraz produktywność przy niższych kosztach stałych.

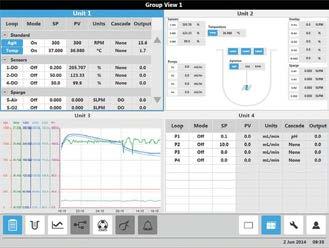

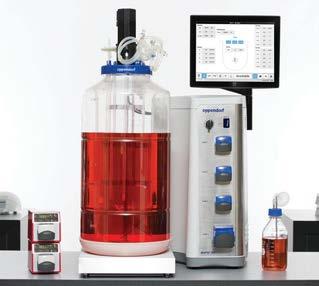

4 BioFlo Jednorazowe zbiorniki BioBLU > BF320 może współpracować ze zbiornikami BioBLU o pojemności 250 ml 40 L, włączając w to BioBLU 5p, zawierający złoże hodowlane > Optyczna technologia pomiaru ph > Grzałki płaszczowe zapewniają precyzyjną kontrole temperatury hodowli oraz gazów wylotowych > Wyposażone we wbudowane mieszadło zbiorniki o sztywnych ścianach posiadają wiele przewag w stosunku do pojemników w formie worków: > Eliminują możliwość powstania rozdarć, dziur i zagnieceń podczas instalacji. > Jednowarstwowy polimer redukuje niepewność odnośnie wypłukiwania i ekstrakcji składników ściany zbiornika oraz pozwala uniknąć działań prewencyjnych takich jak wstępne przepłukiwanie medium hodowlanym. Zaawansowane oprogramowanie > Jeden sterownik może kontrolować do ośmiu jednostek roboczych jednocześnie. > Kontrola mieszania gazów uproszczona dzięki automatycznym algorytmom (4-gazy, 3-gazy,wzbogacanie O 2, wzbogacanie N 2 ) > Nowa funkcja dziesięciostopniowych kaskad ułatwia tworzenie skomplikowanych strategii regulacji procesu. > Wbudowany zegar czasu procesu > Wyświetlanie do dwunastu wykresów parametrów hodowli jednocześnie. > Zdalny dostęp poprzez PC, tablet lub smartfon Inteligentne czujniki > Platforma ISM (Intelligent Sensor Management) firmy Mettler Toledo > Uniwersalne podłączenia dla czterech czujników analogowych lub cyfrowych ISM) > ph: analogowy lub c (ISM) > DO: analogowy lub cyfrowy (ISM) > Optyczny DO: cyfrowy (ISM) > Redox: analogowy lub cyfrowy (ISM) > CO 2 : cyfrowy (ISM) > Wbudowana diagnostyka informuje z wyprzedzeniem o stanie czujników Zastosowania > Uniwersalna kontrola dla hodowli komórek ssaczych, owadzich roślinnych, bakteryjnych, macierzystych oraz glonów. > Pakiety walidacyjne dla procedur GMP > Odpowiednie do stosowania we wszystkich rodzajach laboratoriów - od akademickich do produkcji pilotowej > Batch, fed-batch, perfuzja, process ciągły > Wytwarzanie produktów sekrecyjnych, szczepionek, i przeciwciał monoklonalnych > Przygotowanie inoculum dla systemów pilotowych > Badania i wytwarzanie biopaliw > Modelowanie skali hodowli > Hodowle zawiesinowe i immobilizowane > Procesy mikroaerobowe, anaerobowe, egzotermiczna fermentacja > Specjalizowane mieszadła o niskim lub zerowym współczynniku tarcia > Żywność i napoje > Procesy chemiczne

5 6 BioFlo 320 BioFlo 320 Dane techniczne Sterownik Wymiary (S x G x W) 40.6 x 40.6 x 66.0 cm Masa 32 kg Ekran dotykowy 38.1 cm (15 in) czujniki pojemnościowe Komunikacja 2 x USB (aktualizacja oprogramowania, komunikacja szeregowa) Ethernet (SCADA, sieć IP) 3 x we./wy. analogowe (konfiurowane jako 4 20 ma/0 5 V / 0 10 Wymagania instalacyjne Złącze Parametry Zasilanie IEC / VAC, 50/60 Hz, 20 A, jedna faza Woda Stalowe szybkozłącza 10 psig (0.69 bar) Gazy (Powietrze, O 2, N 2, CO 2 ) Wtykowe Autoklawowalne Jednorazowe Wylot gazów Warunki otoczenia Wysokość Mieszanie 0.5 psig (0.035 bar) C, do 80 % RH, niekondensujące 2000 m npm Napęd bezpośredni obr./min. (wszystkie zbiorniki ) Napęd magnetyczny (zbiorniki 1 L, 3 L, lub 5 L: obr./min. autoklawowalne) 10 L: obr./min. Napęd magnetyczny (zbiorniki BioBLU 1f: obr./min. jednorazowe) BioBLU 1c: obr./min BioBLU 5c & 14c: obr./min. BioBLU 50c: obr./min. Temperatura 10 psig (0.69 bar) 6 psig (0.44 bar) Wersja z płaszczem wodnym od 5 C powyżej temp. chłodziwa do 55 C powyżej temp otoczenia (80 C max) Wersja z wymiennikiem stalowym od 5 C powyżej temp. chłodziwa do 65 C powyżej temp otoczenia (90 C max; 85 C max dla 10 L) Zbiorniki jednorazowe 5 C powyżej temp. chłodziwa do 40 C (60 C max dla BioBLU 1) Czujnik Gazy Pt100 System główny 1, 3, lub 4 TMFC; dysza kołowa lub spiek Nawarstwianie 1 TMFC; dysza w przestrzeni nad pożywką Czujniki Komunikacja Zakres pomiaru ph Analogowa lub cyfrowa MT ISM 2 12 Optyczny ph Cyfrowa (Presens) 6 8 DO Analogowa lub cyfrowa MT ISM % Optyczny DO Cyfrowa MT ISM % Redox Analogowa lub cyfrowa MT ISM (-)2000 mv (+)2000 mv CO 2 Cyfrowa ISM % Pompy Typ głowicy Regulowane obroty Stałe obroty Pompy 1, 2, & 3 Watson-Marlow 114DV 5 25 obr./min. 25 obr./min. (0 100 % cyklu pracy) Pompa 4 (opcjonalna) Watson-Marlow 314D rpm 100 obr./min. (0 100 % cyklu Zewnętrzne pompy 1 & 2 Watson-Marlow 120U/DV rpm N/D Zastrzega się możliwość zmian.

6 BioFlo Dane techniczne zbiorników Zbiorniki autoklawowalne Zbiornik 1 L 3 L 5 L 10 L Objętość całkowita 2.5 L 5.0 L 7.5 L 14.0 L Objętość robocza L L L L Typ zbiornika Półsferyczny wymiennik ze stali nierdzewnej lub płaszcz wodny Materiał Szkło borokrzemianowe, 316L Mieszadła Napęd bezpośredni Napęd magnetyczny Wymiary (ze skraplaczem par wylotowych) Z wymiennikiem stalowym Rushton, pitched blade lub śruba okrętowa pitched blade, śruba okrętowa, filtr odśrodkowy, cell lift, koszowe Średnica zewnętrzna 19.9 cm 22.9 cm 25.6 cm 29.3 cm 7.8 in 9.0 in 10.1 in 11.5 in Wysokość ( bez filtru wylotowego 64.2 cm 70.4 cm 73.6 cm 79.5 cm 25.3 in 27.7 in 29.0 in 31.3 in Z płaszczem wodnym Średnica zewnętrzna 21.6 cm 23.1 cm 27.7 cm 32.3 cm 8.5 in 9.1 in 10.9 in 12.7 in Wysokość ( bez filtru wylotowego 68.1 cm 74.7 cm 78.1 cm 84.8 cm 26.8 in 29.4 in 30.7 in 33.4 in Liczba portów pokrywy 6 mm PG mm Razem Zalecana długość czujników (mm) Czujnik ph* ph (hodowla na podłożu) DO* DO (hodowla na podłożu) Redox* CO 2 * Zbiorniki jednorazowe Zbiornik BioBLU 1c/f BioBLU 1c/f BioBLU 5c BioBLU 5p BioBLU 14c BioBLU 50 Objetość całkowita 1.3 L 1.3 L 5 L 5 L 14 L 50 L Objętość robocza L L L 3.75 L L L Typ Walec o sztywnych ścianach, z wbudowanym mieszadłem Mieszadło Napęd magnetyczny Zalecane długości czujników (mm) ph (EC)* N/D DO Redox* N/D CO 2 * N/D *Wymaga uchwytu (M ), 2 szt. dostarczane w zestawie przyłączeniowym (Vessel Connection Kit) Zastrzega się możliwość zmian

7 »Zapoznaj się z możliwościami BioFlo 320.«Dystrybutor ul. Krzemieniecka Wrocław tel biuro@polygen.pl Mettler Toledo is a registered trademark of Mettler Toledo AG, Switzerland. Watson-Marlow is a registered trademark of Watson-Marlow Limited, UK. Eppendorf, the Eppendorf logo, and BioBLU are registered trademarks of Eppendorf AG, Germany. DASware is a registered trademark of DASGIP Information and Process Technology GmbH, Germany. BioFlo and BioCommand are registered trademarks of Eppendorf, Inc., USA. U.S. Design Patents are listed on All rights reserved, including graphics and images. Copyright 2014 by Eppendorf AG. Order No.: AN
