1 FUJITSU GENERAL LIMITED INFORMACJE MONTAśOWO - SERWISOWE SPLIT, MULTI Pomoc techniczna: poniedziałek-piątek tel: Gdańsk, 2008 Wersja 1.0

2

3 SPIS TREŚCI 1. Nazewnictwo urządzeń 2. Momenty dokręcania nakrętek oraz wymiary kielichów 3. Informacje montaŝowe (średnice rur, rodzaj przewodów elektrycznych, etc) 4. Kody błędów odczytywane z jednostek wewnętrznych 5. Kody błędów odczytywane z jednostek zewnętrznych 6. Opis i ustawienia przełączników DIP na płytkach pilota przewodowego oraz jednostek wewnętrznych 7. Opis sygnałów sterujących 8. Podzespoły opcjonalne 9. Średnice rurek skroplin ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 1

4 1. Nazewnictwo urządzeń Jednostka wewnętrzna Przykład AS Y A 09 L C C Z 1 Model AS AW AB AG AU AR AF AM AK typ ścienny typ ścienno-przysufitowy typ uniwersalny przysufitowo-podłogowy typ przypodłogowy typ kasetonowy typ kanałowy typ okienny / obudowa AF typ okienny / obudowa AM typ okienny / obudowa AK 2 Rejon sprzedaŝy - marka G General Y Fujitsu H General-Europe & Hong Kong 3 Funkcja (Znaczenie poszczególnych znaków zgodnie z typem urządzenia) Typ ścienny Typ ściennoprzysufitowy Typ przysufitowopodłogowy Typ kasetonowy Typ kanałowy A Standard Elektryczny Standard Standard Standard Standard B F oczyszczacz SPLIT / MULTI SPLIT / MULTI SPLIT / MULTI Z Nocria Uwaga: lista ta zawiera obecnie dostępne funckje. W przyszłości dodane zostaną nowe oznaczenia. 4 Wydajność BTU/ Chłodzenie / Grzanie R22 R407C R410A 6 Oznaczenie modernizacji W tym przypadku, model ASYA09LCC pojawił się na rynku po modelu ASY9LSBCW, więc szósty symbol został zamieniony z B na "C". 7 Lokalizacja fabryki C: Chiny T: Tajlandia Chłodzenie Konwencjonalny Inverter Grzanie Konwencjonalny Inverter A V R P E T Q F J U L 8 Symbol zestawu Symbol "Z" na końcu oznaczenia modelu oznacza model wchodzący w skład zestawu (j. wewn. + j. zewn JeŜeli model uległ drobnej modyfikacji, symbol "Z" zostaje zamieniony na "Y". ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 2

5 Jednostka zewnętrzna Przykład AO Y R 09 L C C Model AO Jednostka zewnętrzna 2 Rejon sprzedaŝy - marka G General Y Fujitsu H General-Europe & Hong Kong 3 Funkcja A B R Jedn. zewnętrzna Standard S Premium Z Nocria Uwaga: lista ta zawiera obecnie dostępne funckje. W przyszłości dodane zostaną nowe oznaczenia. 4 Wydajność BTU/ Chłodzenie / Grzanie R22 R407C R410A Chłodzenie Grzanie Konwencjonalny Inverter Konwencjonalny Inverter A V R P E T Q F J U L 6 Oznaczenie modernizacji W tym przypadku, model AOYR09LCC pojawił się na rynku po modelu AOY9LFBC, więc szósty symbol został zamieniony z B na "C". 7 Lokalizacja fabryki C: Chiny T: Tajlandia ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 3

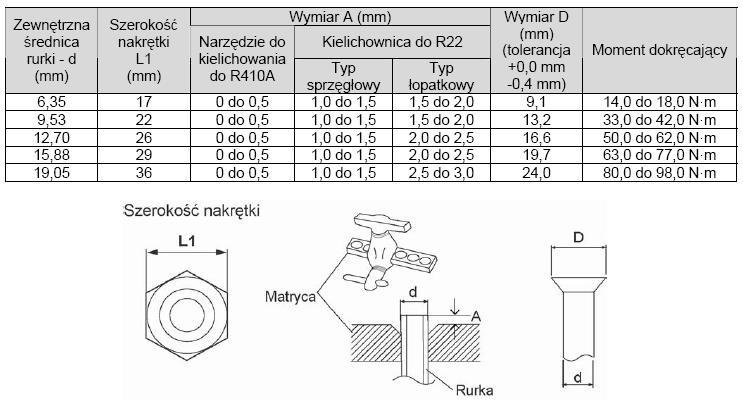

6 2. Momenty dokręcania nakrętek Rury miedziane stosowane w instalacjach klimatyzacyjnych i chłodniczych powinny odpowiadać polskiej normie PN-EN Norma PN-EN obowiązuje dla rur miedzianych o przekrojach okrągłych, bez szwu, o średnicach zewnętrznych od 6 mm ( 1 cala) do 108 mm ( 1 4 cala). 8 8 Tabela 1 Nominalne średnice zewnętrzne i grubości ścianek rur miedzianych wg PN EN do instalacji chłodniczych i klimatyzacji (wybrane przekroje) Średnica zewnętrzna [cale] Grubość ścianek rur [mm] 0,8; 1 0,8; 1 0,8; 1 0,8; 1 1,0 1,0; 1,25 1,0; 1, ,0; 1,25 8 ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 4

7 Parametry instalacji elektrycznej podane zgodnie z zaleceniami producenta, opracowane na podstawie : JAPAN ELECTROTECHNICAL Standard and Codes Comittee E0005 Przekrój przewodów elektrycznych oraz wartość zabezpieczeń nadprądowych naleŝy dobrać zgodnie z obowiązującymi lokalnymi przepisami. 3. Informacje montaŝowe (średnice rur, rodzaj przewodów elektrycznych) Typ urządzenia Średnica przewodów ciecz gaz Zasilanie (mm) (mm) (V) Miejsce podłączenia zasilania, przewodów Jedn. zewn. Jedn. wewn. Sterowanie (mm 2 ) (mm 2 ) Zabezpieczenie nadprądowe Rozstaw otworów pod ramę Maksymalna długość instalacji / maksymalna róŝnica wysokości (mm) (m) Długość instalacji bez doładowania / ilość czynnika na m instalacji AS* ŚCIENNY AS* 7 USBCW / AO* 7 USNC AS*A 07 LGC / AO*R 07 LGC AS* 9 USCCW / AO* 9 USCC AS*A 09 LGC / AO*R 09 LGC AS*B 09 LDC / AO*S 09 LDC AS* 12 USCCW / AO* 12 USCC AS*A 12 LGC / AO*R 12 LGC AS*B 12 LDC / AO*S 12 LDC AS* 14 USBCW / AO* 14 USBC AS*A 14 LGC / AO*R 14 LGC 6,35 9, (wtyczka) 2,5 5 x 1,5 1-biegunowy C x / 5 7,5m / 20g/m 6,35 9, (wtyczka) 2,5 1,5 1-biegunowy C x / 15 15m / 20g/m 6,35 9, (wtyczka) 2,5 5 x 1,5 1-biegunowy C x / 8 7,5m / 20g/m 6,35 9, (wtyczka) 2,5 1,5 1-biegunowy C x / 15 15m / 20g/m 6,35 9, (wtyczka) 2,5 1,5 1-biegunowy C x / 15 15m / 20g/m 6,35 9, (wtyczka) 2,5 5 x 1,5 1-biegunowy C x / 8 7,5m / 20g/m 6,35 9, (wtyczka) 2,5 1,5 1-biegunowy C x / 15 15m / 20g/m 6,35 9, (wtyczka) 2,5 1,5 1-biegunowy C x / 15 15m / 20g/m 6,35 12, (wtyczka) 2,5 5 x 1,5 1-biegunowy C x / 8 7,5m / 20g/m 6,35 12, (wtyczka) 2,5 1,5 1-biegunowy C x / 15 15m / 20g/m AS* 18 UBBN / AO* 18 UNBNL AS*A 18 LEC / AO*R 18 LEC AS*B 18 LDC / AO*S 18 LDC AS* 24 UBBJ / AO* 24 UNBKL 6,35 15, x 2,5 3,5 7 x 1-biegunowy C x / 8 7,5m / 20g/m 6,35 12, (wtyczka) 2,5 1,5 1-biegunowy C x320 25/20 15m / 20g/m 6,35 12, (wtyczka) 2,5 1,5 1-biegunowy C x / 8 15m / 20g/m 9,52 15, x 7 x 1-biegunowy C x / 8 7,5m / 40g/m ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 5

8 Parametry instalacji elektrycznej podane zgodnie z zaleceniami producenta, opracowane na podstawie : JAPAN ELECTROTECHNICAL Standard and Codes Comittee E0005 Przekrój przewodów elektrycznych oraz wartość zabezpieczeń nadprądowych naleŝy dobrać zgodnie z obowiązującymi lokalnymi przepisami. Typ urządzenia Średnica przewodów ciecz gaz Zasilanie (mm) (mm) (V) Miejsce podłączenia zasilania, przewodów Jedn. zewn. Jedn. wewn. Sterowanie (mm 2 ) (mm 2 ) Zabezpieczenie nadprądowe Rozstaw otworów pod ramę Maksymalna długość instalacji / maksymalna róŝnica wysokości (mm) (m) Długość instalacji bez doładowania / ilość czynnika na m instalacji AS* ŚCIENNY AS*A 24 LCC / AO*R 24 LCC AS*B 24 LDC / AO*S 24 LDC AS* 30 UBBJ / AO* 30 UNBDL AS*A 30 LCC / AO*R 30 LCT AW*Z 14 LBC / AO*Z 14 LBC AW*Z 18 LBC / AO*Z 18 LBC AW*Z 24 LBC / AO*Z 24 LBT 6,35 15, x 6,35 15, x 9,52 15, x 9,52 15, x 7 x 1-biegunowy C x / 20 15m / 20g/m 1-biegunowy C x / 20 15m / 20g/m 1-biegunowy C x / 15 7,5m / 40g/m 1-biegunowy C x / 30 20m / 40g/m 6,35 12, (wtyczka) 2,5 1,5 1-biegunowy C x / 15 15m / 20g/m 6,35 12, (wtyczka) 2,5 1,5 1-biegunowy C x / 15 15m / 20g/m 6,35 15, x 1-biegunowy C x / m / 20 g/m AB* PRZYSUFITOWY, PRZYSUFITOWO-PODŁOGOWY AB* 14 UBBJ / AO* 14 USDJL AB* 18 UBBJ / AO* 18 UNBKL AB*F 18 LAT / AO*B18LA*L AB* 24 UBBJ / AO* 24 UNBKL AB*F 24 LAT / AO*B 24 LA*L 6,35 12, x 6,35 15, x 6,35 12, x 9,53 15, x 6,35 15, x 2,5 3,5 2,5 3,5 7 x 7 x 7 x 1-biegunowy C x / 8 7,5m / 15g/m 1-biegunowy C x / 8 7,5m / 20g/m 1-biegunowy C x / 15 15m / 20g/m 1-biegunowy C x / 8 7,5m / 40g/m 1-biegunowy C x / 15 15m / 20g/m ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 6

9 Parametry instalacji elektrycznej podane zgodnie z zaleceniami producenta, opracowane na podstawie : JAPAN ELECTROTECHNICAL Standard and Codes Comittee E0005 Przekrój przewodów elektrycznych oraz wartość zabezpieczeń nadprądowych naleŝy dobrać zgodnie z obowiązującymi lokalnymi przepisami. Typ urządzenia Średnica przewodów ciecz gaz Zasilanie (mm) (mm) (V) Miejsce podłączenia zasilania, przewodów Jedn. zewn. Jedn. wewn. Sterowanie (mm 2 ) (mm 2 ) Zabezpieczenie nadprądowe Rozstaw otworów pod ramę Maksymalna długość instalacji / maksymalna róŝnica wysokości (mm) (m) Długość instalacji bez doładowania / ilość czynnika na m instalacji AB* PRZYSUFITOWY, PRZYSUFITOWO-PODŁOGOWY AB* 30 UBAG / AO* 30 UNBWL AB*A 30 LBT / AO*A 30 LBTL AB* 36 UBAG / AO* 36 UNAXT AB*A 36 LATN / AO*A 36 LATL AB*A 36 LBT / AO*A 36 LBTL 9,53 15, x 9,53 15, x 4,0 9,53 15, x 9,53 15, x 5 x 2,5 4,0 5,3 6,0 9,53 15, x 4,0 1,0 2,5 1-biegunowy C x / 15 7,5m / 40g/m 1-biegunowy C x / 30 20m / 40g/m 3-biegunowy C x / 30 25m / 30g/m 1-biegunowy C x / 30 20m / 50g/m 1-biegunowy C x / 30 20m / 40g/m AB* 45 UBAG / AO* 45 UMAXT 9,53 19, x 5 x 2,5 4,0 1,0 2,5 3-biegunowy C x / 30 25m / 40g/m AB*A 45 LATN / AO*A 45 LATL AB*A 45 LBT / AO*A 45 LBTL AB* 54 UBAG / AO* 54 UMAYT 9,53 15, x 9,53 15, x 9,53 19, x 5,3 6,0 5,3 6,0 5 x 2,5 4,0 1,0 2,5 1-biegunowy C x / 30 20m / 50g/m 1-biegunowy C x / 30 20m / 40g/m 3-biegunowy C x / 30 20m / 50g/m AG* PRZYPODŁOGOWY AG*F 09 LAC / AO*V 09 LAC AG*F 12 LAC / AO*V 12 LAC 6,35 9, x 6,35 9, x 1-biegunowy C x / 15 15m / 20g/m 1-biegunowy C x / 15 15m / 20g/m ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 7

10 Parametry instalacji elektrycznej podane zgodnie z zaleceniami producenta, opracowane na podstawie : JAPAN ELECTROTECHNICAL Standard and Codes Comittee E0005 Przekrój przewodów elektrycznych oraz wartość zabezpieczeń nadprądowych naleŝy dobrać zgodnie z obowiązującymi lokalnymi przepisami. Typ urządzenia Średnica przewodów ciecz gaz Zasilanie (mm) (mm) (V) Miejsce podłączenia zasilania, przewodów Jedn. zewn. Jedn. wewn. Sterowanie (mm 2 ) (mm 2 ) Zabezpieczenie nadprądowe Rozstaw otworów pod ramę Maksymalna długość instalacji / maksymalna róŝnica wysokości (mm) (m) Długość instalacji bez doładowania / ilość czynnika na m instalacji AG* PRZYPODŁOGOWY AG*F 14 LAC / AO*V 14 LAC 6,35 12, x 1-biegunowy C x / 15 15m / 20g/m AU* KASETONOWY AU* 12 UBAB / AO* 12 USAJL AU*F 12 LAL / AO*A 12 LACL AU* 14 UBAB / AO* 14 USDJL AU*F 14 LAL / AO*A 14 LACL AU* 18 UBAB / AO* 18 UNCKL AU*F 18 LAL / AO*A 18 LACL AU* 25 UUAR / AO* 25 UNAKL AU*A 24 LALN / AO*A 24 LACL AU*A 24 LBL / AO*A 24 LACL AU* 30 UUAR / AO* 30 UNBWL 6,35 9, x 2,0 3,0 6,35 9, x 4,0 6,35 12, x 2,0 3,0 6,35 12, x 4,0 6,35 12, x 6,35 12, x 9,53 15, x 6,35 15, x 6,35 15, x 9,53 15, x 2,5 3,0 3,5 4,5 7 x 7 x 7 x 7 x 1-biegunowy C x / 8 7,5m / 10g/m 1-biegunowy C x / 15 15m / 20g/m 1-biegunowy C x / 8 7,5m / 10g/m 1-biegunowy C x / 15 15m / 20g/m 1-biegunowy C x / 8 7,5m / 20g/m 1-biegunowy C x / 15 15m / 20g/m 1-biegunowy C x / 15 7,5m / 40g/m 1-biegunowy C x / 20 15m / 20g/m 1-biegunowy C x / 20 15m / 20g/m 1-biegunowy C x / 15 7,5m / 40g/m ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 8

11 Parametry instalacji elektrycznej podane zgodnie z zaleceniami producenta, opracowane na podstawie : JAPAN ELECTROTECHNICAL Standard and Codes Comittee E0005 Przekrój przewodów elektrycznych oraz wartość zabezpieczeń nadprądowych naleŝy dobrać zgodnie z obowiązującymi lokalnymi przepisami. Typ urządzenia Średnica przewodów ciecz gaz Zasilanie (mm) (mm) (V) Miejsce podłączenia zasilania, przewodów Jedn. zewn. Jedn. wewn. Sterowanie (mm 2 ) (mm 2 ) Zabezpieczenie nadprądowe Rozstaw otworów pod ramę Maksymalna długość instalacji / maksymalna róŝnica wysokości (mm) (m) Długość instalacji bez doładowania / ilość czynnika na m instalacji AU* KASETONOWY AU*A 30 LBLU / AO*A 30 LBTL AU* 36 UUAS / AO* 36 UNAXT AU*A 36 LATN / AO*A 36 LATL AU*A 36 LBLU / AO*A 36 LBTL AU* 45 UUAS / AO* 45 UMAXT AU*A 45 LATN / AO*A 45 LATL AU* 54 UUAS / AO* 54 UMAYT AU* 54 LUAS / AO* 54 LJBYL 9,53 15, x 4,0 9,53 15, x 9,53 15, x 5 x 2,5 4,0 5,3 6,0 9,53 15, x 4,0 9,53 19, x 9,53 15, x 9,53 19, x 5 x 2,5 4,0 5,3 6,0 5 x 2,5 4,0 9,53 15, x 6,0 1,0 2,5 1,0 2,5 1,0 2,5 3-biegunowy C x / m / 40g/m 3-biegunowy C x / m / 30g/m 1-biegunowy C x / m / 50g/m 3-biegunowy C x / m / 40g/m 3-biegunowy C x / m / 40g/m 1-biegunowy C x / m / 50g/m 3-biegunowy C x / m / 40g/m 1-biegunowy C x / 30 20m / 40g/m AR* KANAŁOWY AR* 7 UUAB / AO* 7 USAJL AR* 9 UUAB / AO* 9 USAJL AR* 12 UUAD / AO* 12 USAJL 6,35 9, x 6,35 9, x 6,35 9, x 1,5 3,0 1,5 3,0 2,0 3,0 7 x 7 x 7 x 1-biegunowy C x / 8 7,5m / 15g/m 1-biegunowy C x / 8 7,5m / 15g/m 1-biegunowy C x / 8 7,5m / 15g/m ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 9

12 Parametry instalacji elektrycznej podane zgodnie z zaleceniami producenta, opracowane na podstawie : JAPAN ELECTROTECHNICAL Standard and Codes Comittee E0005 Przekrój przewodów elektrycznych oraz wartość zabezpieczeń nadprądowych naleŝy dobrać zgodnie z obowiązującymi lokalnymi przepisami. Typ urządzenia Średnica przewodów ciecz gaz Zasilanie (mm) (mm) (V) Miejsce podłączenia zasilania, przewodów Jedn. zewn. Jedn. wewn. Sterowanie (mm 2 ) (mm 2 ) Zabezpieczenie nadprądowe Rozstaw otworów pod ramę Maksymalna długość instalacji / maksymalna róŝnica wysokości (mm) (m) Długość instalacji bez doładowania / ilość czynnika na m instalacji AR* KANAŁOWY AR*F 12 LALU / AO*A 12 LA*L AR* 14 UUAD / AO* 14 USDJL AR*F 14 LALU / AO*A 14 LA*L AR* 18 UUAD / AO* 18 UNDKL AR*F 18 LALU / AO*A 18 LA*L AR*A 24 LATN / AO*A24LACL AR* 25 UUAA / AO* 25 UNAKL AR* 25 UUAN / AO* 25 UNAKL AR* 30 UUAN / AO* 30 UNBWL AR*A 30 LBTU / AO*A 30 LBTL AR* 36 UUAN / AO* 36 UNAXT AR*A 36 LATN / AO*A 36 LATL AR*A 36 LBTU / AO*A 36 LBTL 6,35 9, x 6,35 12, x 6,35 9, x 6,35 15, x 6,35 9, x 6,35 15, x 9,53 15, x 9,53 15, x 9,53 15, x 2,0 3,0 2,5 3,0 3,5 4,5 9,52 15, x 4,0 9,53 15, x 5 x 2,5 4,0 9,53 15, x 6,0 9,52 15, x 4,0 7 x 1,0 2,5 1-biegunowy C x / 15 15m / 20g/m 1-biegunowy C x / 8 7,5m / 15g/m 1-biegunowy C x / 15 15m / 20g/m 1-biegunowy C x / 8 7,5m / 20g/m 1-biegunowy C x / 15 15m / 20g/m 1-biegunowy C x / 20 15m / 20g/m 1-biegunowy C x / 15 7,5m / 40g/m 1-biegunowy C x / 15 7,5m / 40g/m 1-biegunowy C x / 15 7,5m / 40g/m 1-biegunowy C x / 30 20m /40g/m 3-biegunowy C x / 30 20m /30g/m 1-biegunowy C x / m / 50g/m 1-biegunowy C x / 30 20m /40g/m ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 10

13 Parametry instalacji elektrycznej podane zgodnie z zaleceniami producenta, opracowane na podstawie : JAPAN ELECTROTECHNICAL Standard and Codes Comittee E0005 Przekrój przewodów elektrycznych oraz wartość zabezpieczeń nadprądowych naleŝy dobrać zgodnie z obowiązującymi lokalnymi przepisami. Typ urządzenia Średnica przewodów ciecz gaz Zasilanie (mm) (mm) (V) Miejsce podłączenia zasilania, przewodów Jedn. zewn. Jedn. wewn. Sterowanie (mm 2 ) (mm 2 ) Zabezpieczenie nadprądowe Rozstaw otworów pod ramę Maksymalna długość instalacji / maksymalna róŝnica wysokości (mm) (m) Długość instalacji bez doładowania / ilość czynnika na m instalacji AR* KANAŁOWY AR* 45 UUAN / AO* 45 UMAXT AR*A 45 LATN / AO*A 45 LATL AR* 54 LUAK / AO* 54 LJAYL AR* 60 UUAK / AO* 60 UMAYT 9,53 19, x 5 x 2,5 4,0 9,53 15, x 6,0 9,53 15, x 6,0 9,53 19, x 5 x 2,5 4,0 1,0 2,5 2,5 3,5 1,0 2,5 3-biegunowy C x / 30 20m / 40g/m 1-biegunowy C x / m / 50g/m 1-biegunowy C x / 30 20m / 40g/m 3-biegunowy C x / 30 20m / 40g/m ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 11

14 Parametry instalacji elektrycznej podane zgodnie z zaleceniami producenta, opracowane na podstawie : JAPAN ELECTROTECHNICAL Standard and Codes Comittee E0005 Przekrój przewodów elektrycznych oraz wartość zabezpieczeń nadprądowych naleŝy dobrać zgodnie z obowiązującymi lokalnymi przepisami. Typ urządzenia Średnica przewodów ciecz gaz (mm) (mm) Miejsce podłączenia zasilania, przewodów Jedn. zewn. (V) Jedn. wewn. (V) Sterowanie (mm 2 ) (mm 2 ) Zabezpieczenie nadprądowe Rozstaw otworów pod ramę Maksymalna długość instalacji / maksymalna róŝnica wysokości (mm) (m) Długość instalacji bez doładowania / ilość czynnika na m instalacji AR* KANAŁOWY AR* 90 TLC3 / AO* 90 TPC3L 12,70 28, j.zewn. 5 x 6,0 8,0 400 j.zewn. j.wewn. j.wewn. 3-biegunowy C 40 j.zewn. 3-biegunowy C 10 j.wewn. 50 / 30 30m / 100g/m AR* 90 TLA3 / AO* 90 TPB3L AR* 90 TLA3 / AO* 90 TPB3L 12,70 28, j.zewn. 400 j.wewn. 5 x 6,0 8,0 j.zewn. j.wewn. 3-biegunowy C 40 j.zewn. 3-biegunowy C 10 j.wewn. 50 / 30 30m / 100g/m ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 12

15 Parametry instalacji elektrycznej podane zgodnie z zaleceniami producenta, opracowane na podstawie : JAPAN ELECTROTECHNICAL Standard and Codes Comittee E0005 Przekrój przewodów elektrycznych oraz wartość zabezpieczeń nadprądowych naleŝy dobrać zgodnie z obowiązującymi lokalnymi przepisami. Typ urządzenia Średnica przewodów ciecz gaz Zasilanie (mm) (mm) (V) Miejsce podłączenia zasilania, przewodów Jedn. zewn. Jedn. wewn. Sterowanie (mm 2 ) (mm 2 ) Zabezpieczenie nadprądowe Rozstaw otworów pod ramę Maksymalna długość instalacji / maksymalna róŝnica wysokości (mm) (m) Długość instalacji bez doładowania / ilość czynnika na m instalacji MULTI KONWENCJONALNY 2 x AS* 9 UMBD AO* 19 USCV2 AS* 7 UMBD + AS* 12 UMBD lub AS* 7 UMBD + AS* 12 UMAB AO* 20 USBV2 2 x AS*12UMAB 2 x AU*12 UMAB lub AS* 12 UMBD + AU* 12 UMAB AO* 24 USBV2 2 x 6,35 2 x 6,35 2 x 6,35 2 x 9,53 2 x 9,53 2 x 9, x x x 2,5 3,0 2,5 3,0 2,5 3,0 2 x 4x() 2 x 4x() 2 x 4x() 1-biegunowy C x370 1-biegunowy C x370 1-biegunowy C X370 A,B : 15 / 8 A+B: 30 A,B : 15 / 8 A+B: 30 A,B : 15 / 8 A+B: 30 7,5m / 10g/m 7,5m / 10g/m 7,5m / 10g/m MULTI INVERTER AS* 7/9/12, AU* 12/14, AB* 14, AR* 9/12/ AO* 18 LMAK2 AS* 7/9/12/18, AU* 12/14/18, AB* 14/18, AR* 9/12/14/ AO* 24 LMAM2 2 x 6,35 2 x 6,35 7/9/12 : 9,53 14 : 12,70 7/9/12 : 9,53 14/18 : 12, x x 2 x ( ) 2 x ( ) 1-biegunowy C x343 A+B = 30 / m / biegunowy C x343 A+B = 30 / m / ---- ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 13

16 Parametry instalacji elektrycznej podane zgodnie z zaleceniami producenta, opracowane na podstawie : JAPAN ELECTROTECHNICAL Standard and Codes Comittee E0005 Przekrój przewodów elektrycznych oraz wartość zabezpieczeń nadprądowych naleŝy dobrać zgodnie z obowiązującymi lokalnymi przepisami. Typ urządzenia Średnica przewodów ciecz gaz Zasilanie (mm) (mm) (V) Miejsce podłączenia zasilania, przewodów Jedn. zewn. Jedn. wewn. Sterowanie (mm 2 ) (mm 2 ) Zabezpieczenie nadprądowe Rozstaw otworów pod ramę Maksymalna długość instalacji / maksymalna róŝnica wysokości (mm) (m) Długość instalacji bez doładowania / ilość czynnika na m instalacji MULTI INVERTER AS* 7/9/12 AS*A 14 AU* 12/14 AR* 9/12/14 AB* AO*A 18 LAT3 AS* 7/9/12 AS*A 14/18 AU* 12/14/18 AR* 9/12/14/18 AB*14/ AO*A 24 LAT3 AS*7/9/12/18/24, AS*A 14/18, AU* 12/14/18, AB* 14/18/24, AR*9/12/14/18/ AO* 30 LMAW4 6,35 6, : 6,35 24: 9,53 7/9/12 : 9,53 14/18 : 12,70 7/9/12 : 9,53 14/18 : 12, : 9, : 12,7 24: 15, x 3, x 3, x ( 1,5 ) ( 1,5 ) 4x ( ) 1-biegunowy C X370 A+B+C = 50/ 15 30m / 20 g/m 1-biegunowy C X370 A+B+C = 50/ 15 30m / 20 g/m 1-biegunowy C x370 A+B+C+D =70 A,B,C,D=25 H zew/wew =10 50 m / 25g/m ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 14

17 Typ urządzenia Średnica przewodów ciecz gaz Zasilanie (mm) (mm) (V) Miejsce podłączenia zasilania, przewodów Jedn. zewn. Jedn. wewn. Sterowanie (mm 2 ) (mm 2 ) Zabezpieczenie nadprądowe Rozstaw otworów pod ramę Maksymalna długość instalacji / maksymalna róŝnica wysokości (mm) (m) Długość instalacji bez doładowania / ilość czynnika na m instalacji BIG MULTI AJ*A 90 EATB (symultaniczny, chłodzący) AJ*A 90 TATB (symultaniczny, pompa ciepła) AJ*A 90 EATA (niezaleŝny, chłodzący) AJ*A 90 TATA (niezaleŝny, pompa ciepła) 12,70 28, x 12,70 28, x 2 x 9,53 2 x 9,53 2x 19,05 2x 19, x 400 x 5 x 6,0 8,0 5 x 6,0 8,0 5 x 6,0 8,0 5 x 6,0 8,0 2 x ( ) 2 x ( ) 3-biegunowy C / / 100 g/m 3-biegunowy C / / 100 g/m 3-biegunowy C / / 40 g/m 3-biegunowy C / / 40 g/m ulec zmianie. W przypadku wątpliwości skontaktuj się z autoryzowanym serwisem. 15

18 4. Kody błędów odczytywane z jednostek wewnętrznych Kody błędów dla jednostek nie ujętych w poniŝszym zestawieniu zawarte są w dokumentacji technicznej urządzeń. W celu uzyskania dokumentacji technicznej skontaktuj się z regionalnym przedstawicielem handlowym. URZĄDZENIA INVERTER FUNKCJA SAMODIAGNOZY - funkcja ta zapamiętuje czynności samodiagnozy (sygnalizacja diodowa) na płytce PCB jednostki wewnętrznej, gdy pojawia się błąd. Zawartość pamięci nie jest usuwana nawet po wyłączeniu zasilania. Funkcja samodiagnozy (sygnalizacja diodowa) umoŝliwia przełączanie pomiędzy wyświetlaniem szerszej lub węŝszej klasyfikacji błędu, dzięki czemu moŝna przeprowadzić precyzyjne rozpoznanie usterki. Funkcja samodiagnozy (sygnalizacja diodowa) (wywołanie pamięci) (1) Gdy pojawi się problem, zostaje on zasygnalizowany pulsowaniem czerwonej diody pracy [OPERATION] oraz zielonej diody [TIMER]. (2) Po odłączeniu zasilania i ponownym podłączeniu, urządzenie zostaje uruchomione za pomocą pilota (w tym stanie wykonywana jest normalna praca). (3) Wciśnięcie przycisku [TEST] na pilocie uaktywni sygnalizację błędu przez 3 minuty (3 minuty ST 2 minuty 20 sekund od momentu załączenia zasilania) METODA KASOWANIA PAMIĘCI (1) W czasie sygnalizacji błędu aktywowanej funkcją samodiagnozy (3 minuty ST), zawartość pamięci moŝe być skasowana przez naciśnięcie przycisku [FORCED AUTO BUTTON] [MANUAL AUTO] znajdującego się na jednostce wewnętrznej. (Brzęczyk jednostki wewnętrznej wydaje dźwięk przez 3 sekundy) PRZED PRZYSTĄPIENIEM DO DIAGNOZOWANIA AWARII ZAWSZE KASUJ BŁĄD!!! 16

19 MODELE: AB*14UBBJ, AB*18UBBJ, AB*18UBAJ, AB*24UBBJ, AS*18UBAJ, AS*18UBBN, AS*24UBBN,, AS*30UBBJ Znaczenie błędu moŝna odczytać na podstawie stanu diod OPERATION, TIMER oraz SWING: - szybkie pulsowanie - wolne pulsowanie - wygaszona Opis błędu Dioda OPERATION (czerwona) Prezentacja błędu Dioda TIMER (zielona) Dioda SWING (pomarańczowa) Błąd płytki PCB jednostki wewnętrznej Przerwa czujnika temperatury wewnętrznej 2 razy Zwarcie czujnika temperatury wewnętrznej 2 razy Przerwa czujnika temperatury instalacji chłodniczej 3 razy Zwarcie czujnika temperatury instalacji chłodniczej 3 razy Błąd wentylatora jednostki wewnętrznej 6 razy MODELE: AS*7UB, AS*9USC, AS*12USC, AS*14U, Ogólna sygnalizacja błędu Opis błędu Sygnalizacja diodowa Opis błędu Błąd czujnika temperatury (jednostka wew.) Błąd modułu sterującego (jednostka wew.) Błąd silnika wentylatora (jednostka wew.) Dioda czerwona Dioda zielona Dioda czerwona Dioda zielona Dioda czerwona Dioda zielona 2 x 6 x Szczegółowa sygnalizacja błędu Błąd czujnika temperatury wewnętrznej Błąd czujnika temperatury na wymienniku ciepła Błąd przycisku MANUAL AUTO Błędna częstotliwość napięcia Blokada wentylatora Nieprawidłowa wartość obrotów na minutę Sygnalizacja diodowa Dioda czerwona Dioda 2 x zielona Dioda czerwona Dioda zielona Dioda czerwona Dioda 2 x zielona Dioda czerwona Dioda zielona Dioda czerwona Dioda 2 x zielona Dioda czerwona Dioda zielona 17

20 MODELE: AU*36UUAS, AU*45UUAS, AR*45UUAN, AU*54UUAS, AR*60UUAK, AR*90TLC3 Kod błędu Opis błędu 00 Błąd komunikacji (jednostka wewnętrzna pilot) 01 Błąd komunikacji (jedn. wewnętrzna jedn. zewnętrzna) 02 Przerwa w pomieszczeniowym czujniku temperatury 03 Zwarcie w pomieszczeniowym czujniku temperatury 04 Przerwa w czujniku temperatury wewnętrznego wymiennika ciepła 05 Zwarcie czujnika temperatury wewnętrznego wymiennika ciepła 06 Przerwa w czujniku temperatury zewnętrznego wymiennika ciepła 07 Zwarcie czujnika temperatury wewnętrznego wymiennika ciepła 08 Błąd podłączenia zasilania 09 Błąd przełącznika pływakowego (odpływu skroplin) 0A Przerwa w czujniku temperatury zewnętrznej 0b Zwarcie czujnika temperatury zewnętrznej 0c Przerwa czujnika temperatury tłoczenia jednostki zewn. lub czujnika temperatury spręŝarki 0d Zwarcie czujnika temperatury tłoczenia jednostki zewn. lub czujnika temperatury spręŝarki 0E Błąd wysokiego ciśnienia jednostki zewnętrznej 0F Nieprawidłowa temperatura tłoczenia lub nieprawidłowa temperatura spręŝarki 11 Błędna informacja o modelu 12 Błąd wentylatora jednostki wewnętrznej 13 Błąd sygnału jednostki zewnętrznej 14 Błąd pamięci EEPROM jednostki zewnętrznej MODELE: AU*12UBAB, AU*14UBAB, AU*18UBAB, Sygnalizacja błędu OPERATION TIMER SWING Opis błędu błyska błyska wygaszona Nieprawidłowa informacja o modelu 4 błyśnięcia błyska wygaszona Błąd odpływu skroplin 6 błyśnięć błyska wygaszona Błąd wentylatora jednostki wewnętrznej 2 błyśnięcia błyska wygaszona błyska Przerwa czujnika temperatury wewnętrznej Zwarcie czujnika temperatury wewnętrznej 3 błyśnięcia błyska wygaszona błyska Przerwa czujnika temperatury instalacji chłodniczej Zwarcie czujnika temperatury instalacji chłodniczej 18

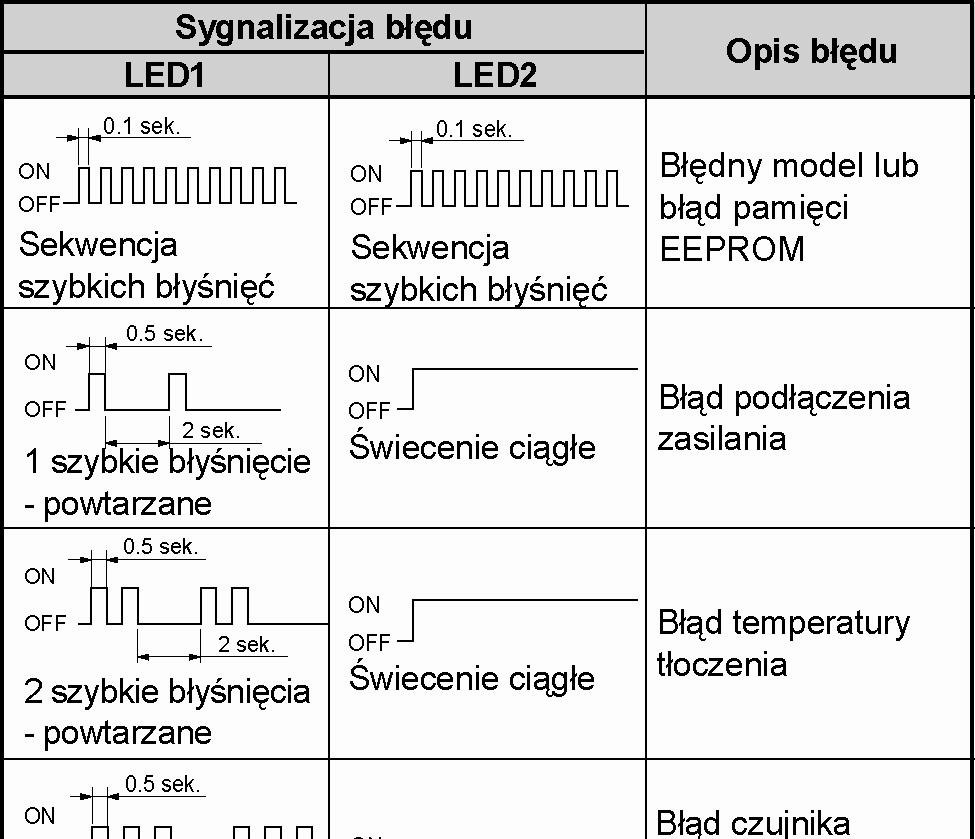

21 5. Kody błędów odczytywane z jednostek zewnętrznych MODELE: AOY*30UNBWL 19

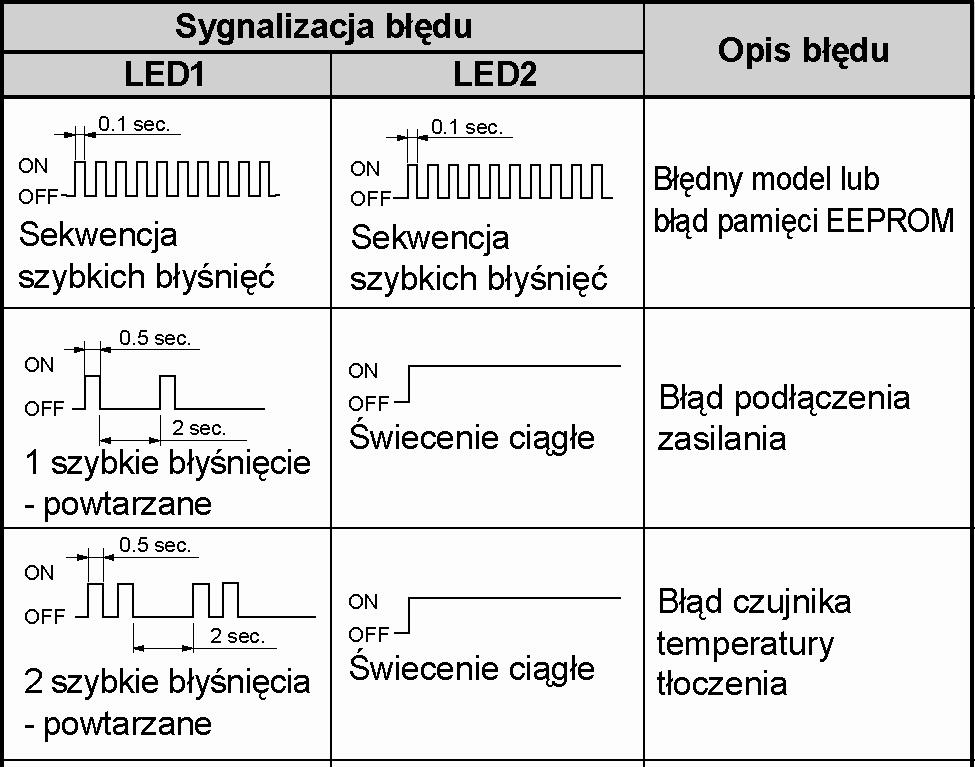

22 MODELE: AO*36UNAXT, AO*45UMAXT, AO*54UMAYT, AO*60UMAYT LED1 LED2 Opis błędu błyska błyska Błędny model lub błąd pamięci EEPROM 1 błyśnięcie świeci Błąd podłączenia zasilania 2 błyśnięcia świeci Błąd czujnika temperatury tłoczenia 3 błyśnięcia świeci Błąd czujnika temperatury wymiennika ciepła 4 błyśnięcia świeci Błąd czujnika temperatury zewnętrznej 5 błyśnięć świeci Błąd komunikacji 6 błyśnięć świeci Błąd jednostki wewnętrznej 7 błyśnięć świeci Nieprawidłowa temperatura tłoczenia 8 błyśnięć świeci Nieprawidłowe ciśnienie tłoczenia 9 błyśnięć świeci Nieprawidłowa temperatura spręŝarki 10 błyśnięć świeci Błąd czujnika temperatury spręŝarki nie świeci Brak błędu. Poprawna praca MODELE: AO*90EPD3L, AO*90TPC3L Opis błędów LED LED LED LED LED LED Błąd komunikacji - - x x x Błąd jednostki wewnętrznej - - x x x Błąd czujnika temperatury tłoczenia - - x x x Błąd czujnika temperatury zewnętrznego wymiennika ciepła - - x x Błąd czujnika temperatury zewnętrznej - - x x Błąd zasilania - - x x x Błąd EEPROM - - Błąd presostatu wysokiego ciśnienia Błąd czujnika temperatury spręŝarki (tłoczenie) : pulsowanie 0,5s ON / 0,5s OFF X : dioda wygaszona : pulsowanie 0,1s ON / 0,1s OFF - : niezdefiniowane 20

23 MODELE: AO*12USAJL, AO*14USDJL, AO*18UNDKL, AO*25UNAKL, AO*30UNBWL 21

24 MODELE: AO*30LMAW4, AO*A18LAT3, AO*A24LAT3 Opis błędów LED A LED B LED C LED D Błąd komunikacji (jednostka wew. A jednostka zewn.) Błąd komunikacji (jednostka wew. B jednostka zewn.) Błąd komunikacji (jednostka wew. C jednostka zewn.) Błąd komunikacji (jednostka wew. D jednostka zewn.) Błąd czujnika temperatury tłoczenia Błąd czujnika temperatury zewnętrznego wymiennika ciepła Błąd czujnika temperatury zewnętrznej Błąd czujnika temperatury zewnętrznego zaworu 2-drogowego A Błąd czujnika temperatury zewnętrznego zaworu 2-drogowego B Błąd czujnika temperatury zewnętrznego zaworu 2-drogowego C Błąd czujnika temperatury zewnętrznego zaworu 2-drogowego D Błąd czujnika temperatury zewnętrznego zaworu 3-drogowego A Błąd czujnika temperatury zewnętrznego zaworu 3-drogowego B Błąd czujnika temperatury zewnętrznego zaworu 3-drogowego C Błąd czujnika temperatury zewnętrznego zaworu 3-drogowego D Błąd czujnika temperatury spręŝarki Błąd czujnika temperatury na radiatorze Błąd presostatu ciśnienia A Błąd presostatu ciśnienia B Błędna łączna wydajność podłączonych jednostek wewnętrznych Błąd zintegrowanego modułu zasilania Błąd detekcji połoŝenia spręŝarki SpręŜarka nie moŝe się uruchomić Błąd silnika (górnego) wentylatora Błąd silnika (dolnego) wentylatora Błąd mikrokomputera Błąd zaworu 4-drogowego (cewka) : pulsowanie - : dioda wygaszona 22

25 6. USTAWIENIA PRZEŁĄCZNIKÓW DIP Przełączniki pilota UTB-*UB DIP SW Pilot przewodowy UTB-*UB 1 Ustawienie sterowania dwoma pilotami 2 3 Ustawienie sterowania grupą 4 Ustawienie typu urządzenia 5 Ustawienie auto zmiany trybu pracy 6 Ustawienie pamięci rezerwowej Ustawienie sterowania dwoma pilotami Ustaw przełączniki pilotów zgodnie z poniŝszą tabelą: ( - Ustawienia fabryczne) Ilość pilotów Pilot nadrzędny MASTER Pilot podrzędny SLAVE SW nr 1 SW nr 2 SW nr 1 SW nr 2 1 (standard) ON OFF (dwa) OFF OFF ON ON Ustawienie sterowania grupą urządzeń Przełącznik naleŝy ustawić zgodnie z ilością podłączonych jednostek wewnętrznych (jedna / grupa). ( - Ustawienia fabryczne) DIP SW nr 3 Ilość jednostek wew. OFF Jedno podłączone urządzenie ON kilka podłączonych urządzeń Ustawienie typu urządzenia Ustawienie typu systemu pracy jednostki zewnętrznej wykonuje się za pomocą przełącznika nr 4: ( - Ustawienia fabryczne) DIP SW nr 4 Typ urządzenia OFF pompa ciepła ON tylko chłodzący Ustawienie auto zmiany trybu pracy Przełączenie przełącznika umoŝliwia załączenie / wyłączenie auto zmiany trybu pracy: ( - Ustawienia fabryczne) DIP SW nr 5 Auto zmiana trybu pracy OFF Wyłączony ON Załączony Ustawienie pamięci rezerwowej Przełączenie przełącznika w pozycję ON umoŝliwia zastosowanie baterii dla podtrzymania pamięci. Jeśli nie uŝyto baterii, to w przypadku zaniku zasilania wszystkie dane zapisane w pamięci zostaną utracone. ( - Ustawienia fabryczne) DIP SW nr 6 Pamięć rezerwowa OFF Wyłączona ON Załączona 23

26 Przełączniki pilota UTB-*UD DIP SW1 Pilot przewodowy UTB-*UD 1 Ustawienie sterowania dwoma pilotami 2 3 Ustawienia informacji o stanie filtrów 4 Nie zmieniać (ustawienia fabryczne) 5 Nie zmieniać (ustawienia fabryczne) 6 Ustawienie pamięci rezerwowej Ustawienie sterowania dwoma pilotami Ustaw przełączniki pilotów zgodnie z poniŝszą tabelą: ( - Ustawienia fabryczne) Ilość pilotów Pilot nadrzędny MASTER Pilot podrzędny SLAVE SW nr 1 SW nr 2 SW nr 1 SW nr 2 1 (standard) OFF OFF (dwa) OFF OFF OFF ON Ustawienie pamięci rezerwowej Przełączenie przełącznika w pozycję ON umoŝliwia zastosowanie baterii dla podtrzymania pamięci. Jeśli nie uŝyto baterii, to w przypadku zaniku zasilania wszystkie dane zapisane w pamięci zostaną utracone. ( - Ustawienia fabryczne) DIP SW nr 6 Pamięć rezerwowa OFF Wyłączona ON Załączona 24

27 Sposób wyboru czujnika pomieszczeniowego (jednostka wewnętrzna pilot przewodowy) Temperatura w pomieszczeniu jest odczytywana z czujnika pomieszczeniowego jednostki wewnętrznej. (1) Gdy przyciśniemy przycisk THERMO SENSOR na pilocie przewodowym, zostaje wyświetlony symbol blokady wyboru czujnika temperatury ta funkcja jest fabrycznie zablokowana. (2) Aby dokonać wyboru czujnika pomieszczeniowego naleŝy: Nacisnąć i przytrzymać przez co najmniej 5 sekund przycisk THERMO SENSOR na pilocie przewodowym. Symbol pilota przewodowego z czujką zacznie migać po czym zniknie jeśli funkcja jest odblokowana. KaŜdorazowe naciśnięcie przycisku THERMO SENSOR na pilocie przewodowym zmienia cyklicznie wybór czujnika. Aby uaktywnić czujkę w pilocie naleŝy naciskać przycisk do pojawienia się symbolu pilota. Przyciśnij ponownie przycisk THERMO SENSOR na pilocie przewodowym na 5 sekund lub dłuŝej aby zablokować moŝliwość wyboru czujnika. 25

28 Uruchomienie trybu testowego Sterownik przewodowy: UTB - *UD, UTB - *UB Uruchomienie trybu testowego moŝna wywołać w czasie gdy urządzenie nie pracuje wciskając jednocześnie przyciski: MASTER CONTROL oraz FAN i przytrzymując je wciśnięte przez minimum 2 sekundy.. Dioda pracy na sterowniku zaświeci się a na wyświetlaczu pilota pojawi się symbol. Prosty sterownik przewodowy: UTB - *PB, Uruchomienie trybu testowego moŝna wywołać w czasie gdy urządzenie nie pracuje wciskając jednocześnie przyciski: MASTER CONTROL oraz zmiana temperatury i przytrzymując je wciśnięte przez minimum 2 sekundy.. Dioda pracy na sterowniku zaświeci się a na wyświetlaczu pilota pojawi się symbol. Prosty sterownik przewodowy: UTB - *RA, W celu uruchomienia trybu testowego załącz go z poziomu jednostki zewnętrznej (SYSTEM VRF) lub z poziomu sterownika bezprzewodowego. Prosty sterownik przewodowy UTB - *RA zasygnalizuje pracę w trybie testowym na wyświetlaczu (pojawi się symbol ). Sterownik bezprzewodowy: UTB - *NA, UTB - *VB Uruchomienie trybu testowego moŝna wywołać w czasie pracy urządzenia wciskając przycisk Test Run na spodzie pilota. Diody OPERATION i TIMER zaczną jednocześnie błyskać w wolnym tempie. 26

29 Sposób sygnalizacji błędu pilot przewodowy JeŜeli na wyświetlaczu pojawi się napis EE : EE" (lub EE dla pilota opcjonalnego), oznacza to błąd w działaniu urządzenia. Pilot przewodowy UTB-*UB Prosty pilot przewodowy UTB-*RA (opcja) Sprawdzenie kodu błędu Pilot przewodowy 1) Zatrzymaj urządzenie. 2) Naciśnij jednocześnie przyciski nastawy temperatury i przytrzymaj przez 5 sekund uruchomi się tryb diagnostyczny. 3) Aby zakończyć działanie trybu diagnostycznego naciśnij ponownie oba przyciski nastawy temperatury i przytrzymaj je przez 5 sekund. Prosty pilot przewodowy 1) Zatrzymaj urządzenie. 2) Naciśnij jednocześnie przyciski oraz i przytrzymaj przez minimum 3 sekundy, aby uruchomić tryb diagnostyczny. Na wyświetlaczu zaczną błyskać: kod błędu, adres pilota oraz znak E. 3) Aby zakończyć działanie trybu diagnostycznego naciśnij ponownie oba przyciski i przytrzymaj je przez 5 sekund. 27

30 Sterowanie kilkoma jednostkami z jednego pilota W urządzeniach SPLIT typu : AU*F, AB*F, AR*F ; naleŝy ustawić adres w grupie pilota dla kaŝdej jednostki wewnętrznej z osobna wg. poniŝszej tabeli. Nastaw DIP SW dokonujemy na płycie jednostki wewnętrznej. Numer jednostki Numer przełącznika DIP SW OFF OFF OFF OFF 1 ON OFF OFF OFF 2 OFF ON OFF OFF 3 ON ON OFF OFF 4 OFF OFF ON OFF 5 ON OFF ON OFF 6 OFF ON ON OFF 7 ON ON ON OFF 8 OFF OFF OFF ON 9 ON OFF OFF ON 10 OFF ON OFF ON 11 ON ON OFF ON 12 OFF OFF ON ON 13 OFF ON ON ON 14 ON ON ON ON 15 ON ON ON ON Przykład nastaw w jednostce czwartej z kolei (ADRES : 3) : 28

31 Zmiana kodu pilota bezprzewodowego UTB-*VB Ustawienie zworek na płytce jednostki wewnętrznej (przykład AS*18U): ZWORA JM2 JM3 KOD SYGNAŁU PILOTA zwarta zwarta A (ustawienia fabryczne) zwarta rozwarta B rozwarta zwarta C rozwarta rozwarta D 29

32 Zmiana kodu pilota bezprzewodowego UTB-*NA Ustawienie zworek na płytce jednostki wewnętrznej (przykład AU*F ): ZWORA JM1 JM2 KOD SYGNAŁU PILOTA zwarta zwarta A (ustawienia fabryczne) rozwarta zwarta B zwarta rozwarta C rozwarta rozwarta D 30

33 Sposób sygnalizacji błędu pilot bezprzewodowy UTB-*VB, UTB-*NA Wystąpienie błędu w pracy klimatyzatora moŝna stwierdzić na podstawie sygnalizacji świetlnej diod na panelu jednostki wewnętrznej (diody: OPERATION (praca), TIMER (programator) oraz SWING (wachlowanie). 31

34 Ustawienia funkcji jednostek wewnętrznych z pilota przewodowego UTB - *UD 32

35 Ustawienia funkcji jednostek wewnętrznych z pilota bezprzewodowego UTB - *NA PoniŜsza procedura umoŝliwia zmianę wybranych funkcji klimatyzatora z poziomu pilota. Niepoprawne ustawienia mogą spowodować nieprawidłową pracę oraz uszkodzenie urządzenia. Zmiany funkcji naleŝy dokonywać jedynie w oparciu o instrukcję instalacyjną danej jednostki (numer funkcji, dopuszczalne wartości). 1. Podczas jednoczesnego naciskania przycisków FAN oraz SET TEMP, naciśnij przycisk RESET. 2. Naciśnij przycisk SET TEMP ( ) aby zmienić numer funkcji. (naciśnij przycisk MODE aby przejść pomiędzy lewą i prawą cyfrą). 3. Naciśnij przycisk FAN aby zatwierdzić. (naciśnij ponownie FAN aby powrócić do ustawień numeru funkcji) 4. Naciśnij przycisk SET TEMP ( ) aby zmienić wartość funkcji. (naciśnij przycisk MODE aby przejść pomiędzy lewą i prawą cyfrą). 5. Naciśnij przycisk TIMER MODE a następnie START/STOP aby zatwierdzić ustawienia 6. Naciśnij przycisk RESET jeśli chcesz anulować ustawianie funkcji. 7. Po zmianie wszystkich funkcji konieczne jest zdjęcie oraz ponowne załączenie zasilania. 33

36 Lista funkcji dostępnych z poziomu pilota UTB-*UD, UTB-*NA Ustawienia sygnalizacji filtrów powietrza Urządzenia : AB*A, AB*F, AU*A, AU*F OPIS NUMER FUNKCJI WARTOŚĆ FUNKCJI Standardowy (2500 godzin) 00 Długi czas (4400 godzin) Krótki czas (1250 godzin) 02 Brak sygnalizacji 03 Wysokość montaŝu jednostki wewnętrznej Urządzenia : : AB*A, AB*F, AU*A, AU*F OPIS NUMER FUNKCJI WARTOŚĆ FUNKCJI Standardowa 00 (2,3 m 3,0 m) 20 Wysoki montaŝ 01 (3,0 m 4,2 m) Ustawienia spręŝu Urządzenia : AR*A, AR*F OPIS NUMER FUNKCJI WARTOŚĆ FUNKCJI Normalny 00 Wysoki spręŝ Wysoki spręŝ 2 02 Wysoki spręŝ 3 03 Ilość kanałów nadmuchu powietrza Urządzenia : AU*A, AU*F OPIS NUMER FUNKCJI WARTOŚĆ FUNKCJI 4 kanały 00 3 kanały 22 2 kanały 02 Współczynnik korekcyjny temperatury (chłodzenie) Urządzenia : AB*A, AB*F, AU*A, AU*F, AR*A, AR*F OPIS NUMER FUNKCJI WARTOŚĆ FUNKCJI Standard ObniŜenie temperatury 01 Współczynnik korekcyjny temperatury (grzanie) Urządzenia : AB*A, AB*F, AU*A, AU*F, AR*A, AR*F OPIS NUMER FUNKCJI WARTOŚĆ FUNKCJI Standard 00 ObniŜenie temperatury Niewielkie podwyŝszenie temperatury 02 PodwyŜszenie temperatury 03 Auto restart Urządzenia : AB*A, AB*F, AU*A, AU*F, AR*A, AR*F OPIS NUMER FUNKCJI WARTOŚĆ FUNKCJI Załączony Wyłączony 01 Wybór czujnika temperatury na pilocie (tylko pilot przewodowy UTB-Y*UD) Urządzenia : : AB*A, AB*F, AU*A, AU*F, AR*A, AR*F OPIS NUMER FUNKCJI WARTOŚĆ FUNKCJI Nie Tak 01 34

37 7. Sygnały sterujące (wejściowe / wyjściowe) WYJŚCIA AR*7 18 U,L Złącze Wyjście Napięcie wyjściowe Status CN 11 Wyjście do podłączenia świeŝego powietrza 12V Wentylator zał. 0V Wentylator wył. CN 10 Wyjście do elektrycznej nagrzewnicy 12V Praca 0V Stop WYJŚCIA AR*25 60 U, AR*24 54 L Złącze Wyjście Napięcie wyjściowe Status CN 115 Sygnalizacja działania ZWARTY Praca PRZERWA Stop CN 14 Wyjście do podłączenia świeŝego powietrza 12V Wentylator zał. 0V Wentylator wył. CN 15 Wyjście do elektrycznej nagrzewnicy 12V Praca 0V Stop WYJŚCIA AB*F18 24L, AB*A30 36L, AR*F12 18L, AR*A24 45L, AU*F12 18L AU*A24 45L Złącze Wyjście Napięcie wyjściowe Status 12V Wentylator zał. CN 6 Wyjście do podłączenia świeŝego powietrza 0V Wentylator wył. CN 10 Wyjście do elektrycznej nagrzewnicy 12V Praca WYJŚCIA AR*F12 18L, AR*A24 45L, AU*F12 18L, AU*A24 45L Złącze Wyjście Napięcie wyjściowe Status ZWARTY Praca CN 103 Sygnalizacja działania PRZERWA Stop WYJŚCIA AG*F09 14L Złącze Wyjście Stan wyjścia Status ZWARTY Praca CN 16 Sygnalizacja działania PRZERWA Stop 35

38 SYGNALIZACJA PRACY URZĄDZENIA WYJŚCIE DO PODŁĄCZENIA ŚWIEśEGO POWIETRZA MoŜna sterować wentylatorem poprzez synchronizację z pracą wentylatora jednostki wewnętrznej. 36

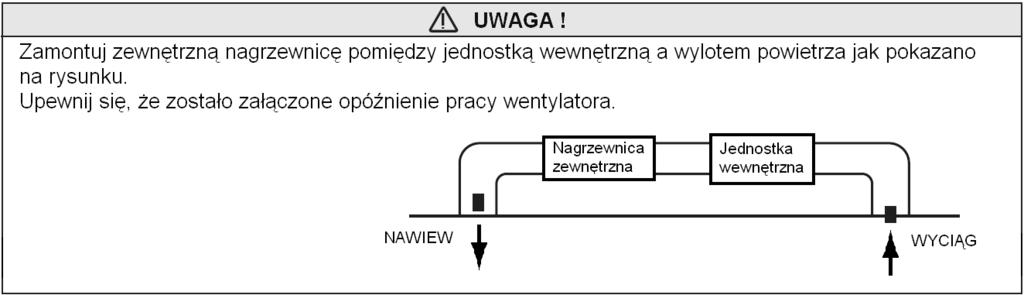

39 WYJŚCIE DLA ELEKTRYCZNEJ NAGRZEWNICY Istnieje moŝliwość sterowania elektryczną nagrzewnicą (urządzenie wspomagające) dzięki synchronizacji z operacją grzania. JeŜeli temperatura jest niŝsza od nastawionej o -10 C -3 C elektryczna nagrzewnica pracuje. Gdy temperatura jest niŝsza od nastawionej o -1 C nagrzewnica zatrzymuje pracę. Zwora (Jednostka wewnętrzna) Zastosowanie: kontynuacja pracy wentylatora przez 1 minutę po zatrzymaniu pracy w trybie grzania. Sterowanie 1 minutowym opóźnieniem poprzez rozwarcie zwory JM3 na płycie PCB. 37

40 WEJŚCIA AG*F09 14L Złącze Wejście Stan wejścia Status Zwarty ZAŁĄCZ CN 14 Wejście sterujące Przerwa WYŁĄCZ WEJŚCIA AR*F12 18L, AR*A24 45L, AU*F12 18L, AU*A24 45L Złącze Wejście Stan wejścia Status Zwarty ZAŁĄCZ CN 102 Wejście sterujące Przerwa WYŁĄCZ 38

41 8. PODZESPOŁY OPCONALNE: Przykładowe rozwiązanie układu pracy naprzemiennej klimatyzatorów z zabezpieczeniem termostatem z wykorzystaniem ZEWNĘTRZNEGO PRZEŁĄCZNIKA FUNKCJI UTR-YESA SCHEMAT PODŁĄCZEŃ ELEKTRYCZNYCH W CELU DOKONANIA NASTAW TRYBÓW PRACY ZAPOZNAJ SIĘ Z INSTRUKCJĄ MONTAśOWĄ ZEWNĘTRZNEGO PRZEŁĄCZNIKA FUNKCJI UTR-YESA 39

42 9. Średnice rurek skroplin AS* 7, 9, 12, 14 AS*A 07, 09, 12, 14 LGC AS* 18, 24, 30 AS*A 18, 24, 30 wew. 12mm ; zew. 16,2mm-17mm wew. 13,6 mm ; zew. 29 mm wew. 12mm wew. 16 mm ; zew. 28 mm AB* 12, 14, 18, 24 AB*F 18, 24 AB* 30, 36, 45, 54 AB*A 30, 36, 45 wew. 25mm ; zew. 29mm wew. 21,5mm ; zew. 26mm zew. 38mm wew. 21,5mm ; zew. 26mm AU* 12,14,18 wew. 32mm ( ) ; h=400mm AU*F 12, 14, 18, 24 wew. 19,4mm ; zew. 25,4mm ; h=700mm AU* 24, 25, 30, 36, 45, 54 1 wew. 32mm( 1 ) ; h=800mm 4 AU*A 30, 36, 45 wew. 32mm( ) ; h=800mm AR* 7,9,12,14,18 AR*F 12, 14, 18 AR* 24, 25, 30, 36LUAN, 45LUAN AR*A 24, 30, 36, 45 AR*45LUAK, 54LUAK AR*60 AR*90 zew. 25,4mm wew. 21,5mm ; zew. 26mm zew. 38mm wew. 36mm ; zew. 38mm zew. 2 x 25,4mm zew. 38,1mm, 25,4mm zew. 38,1mm, 25,4mm 40
