Pierwszych 10 krajów pod względem mocy całkowitej PV oraz mocy zainstalowanej w 2013 r. [w GW]. Źródło Katalog Fotowoltaika 2014

Transkrypt

1

2 W 15 krajach użycie PV pokrywa już co najmniej 1 % zapotrzebowania na energię elektryczną. Średnia dla Europy to ok. 3% a dla świata to 0,85% Pierwszych 10 krajów pod względem mocy całkowitej PV oraz mocy zainstalowanej w 2013 r. [w GW]. Źródło Katalog Fotowoltaika 2014 Teoretyczna produkcja energii elektrycznej przez PV na podstawie mocy zainstalowanych w 2013 r. Źródło PVPS-IEA

3 Instytut Energetyki Odnawialnej (IEO) w Warszawie zakończył kolejne, cykliczne badanie rynku OZE. Rysunek przedstawia przyrost mocy zainstalowanej w elektrowniach PV w Polsce od 2003 roku W I kwartale 2014r. powstało 2,4 MWp nowych instalacji PV. Ok. 85% z nich to instalacje on grid. Obecnie łączna ilość instalacji fotowoltaicznych wynosi 6,6 MWp, podczas gdy na koniec 2013r. łączna moc wynosiła 4,2 MWp, a w samym 2013 r. powstało tylko 0,6 MWp.

4 Przetargi fotowoltaiczne w I kwartale 2014r. Ogłoszono 120 zamówień publicznych (01-28, 02-41, 03-51), Najwięcej w lubelskim 21% Łączna kwota na jaką rozstrzygnięto przetargi w I kwartale 2014 r wyniosła zł. Źródło Magazyn Fotowoltaika 2/2014 W całym 2013 roku zł w 332 przetargach.

5 Produkcja energii elektrycznej w elektrowni fotowoltaicznej a dzienne zapotrzebowanie na energię w Warszawie. Źródło Konrad Rosołek IEO. Przykładowy pobór mocy w gospodarstwie domowym wraz z identyfikacją używanych urządzeń. Źródło Billewicz Smart metering PWN oraz dokumentacja SMA

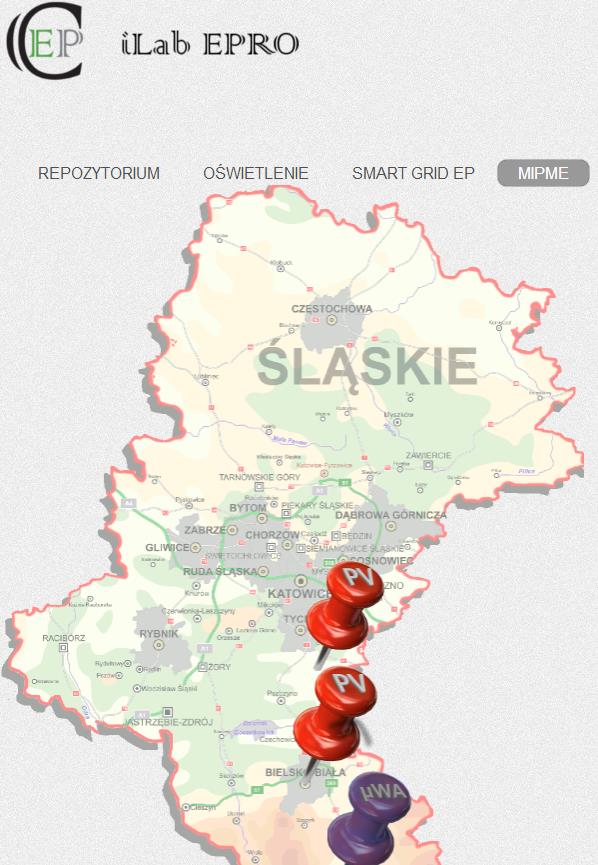

6 Ponad 20 szczegółowo opisanych instalacji PV w większości z dostępem do monitoringu

7 Dane kontaktowe: PROTEKT Łódź Instalacja o łącznej mocy Wp jest największa instalacją dachową w Polsce, zamontowana została na dachach firmy Protekt w Łodzi. System składa się z modułów fotowoltaicznych firmy Ningbo Qixin SL230CE (poly), które współpracują z czterdziestoma pięcioma inwerterami stringowymi SMA SMC10000TL, każdy o mocy 10kW. Czterdzieści pięć falowników zasila 4 obiekty, a większość z nich jest podłączona w jednej z głównych rozdzielni zasilających inwestora. System został podłączony do sieci niskiego napięcia. Wyprodukowana energia elektryczna wykorzystywana jest na potrzeby własne zakładu. Wykonawca: Agnes-Elektromax i MPL Energy Sp. z o.o.. Data uruchomienia: sierpień 2012.

8 Dane kontaktowe: Politechnika Warszawska, Warszawa System o łącznej mocy zainstalowanej Wp, znajduje się na gruncie w okolicy budynku Inżynierii Lądowej. System składa się z 32 modułów firmy MP-tec S-Line p240 o mocy 240 Wp (poly) każdy oraz 2 inwerterów stringowych SMA SB 5000TL-20 o mocy 5 kw każdy. Moduły umieszczone zostały pod kątem 30, azymut 0. W systemie zamontowano moduły stacjonarne oraz nadążne. Konstrukcja wsporcza stalowa ocynkowana na jednej nodze oraz system nadążny. System podłączony do sieci niskiego napięcia. Produkowana energia elektryczna wykorzystywana jest na potrzeby własne. Stacja pogodowa: sunny sensor box, sensor temperatury otoczenia oraz modułu. Monitoring: Webbox. Występuje zjawisko zacienienia modułów. Wykonawca: Agnes-Elektromax i MP Tech. Data uruchomienia: grudzień 2012.

9 Dane kontaktowe: Wojewódzki Szpital Specjalistyczny w Radomiu Moc zainstalowana Wp. System dachowy, umieszczony na dachu płaskim pod kątem 30 stopni, azymut 0, brak zacienienia. W skład systemu wchodzi 108 modułów firmy Marsol SL195CE-36M o mocy 195 Wp (mono) oraz 2 inwertery stringowe SMA Sunny Tripower 10000TL o mocy 10kW każdy. Do pierwszego trakera zostały podłączone 3 łańcuchy po 16 modułów połączonych szeregowo, do drugiego trakera jeden łańcuch 16 modułów połączonych szeregowo. Konstrukcja wsporcza wykonana z aluminium. System podpięty do sieci niskiego napięcia, produkowana energia elektryczna wykorzystywana na potrzeby własne. Wykonawca: Agnes-Elektromax i Wamtechnik Sp. z o.o.. Data uruchomienia: sierpień 2012.

10 Dane kontaktowe: Krajowa Izba Producentów Ryb w Ustce I Moc zainstalowana systemu Wp, moduły stacjonarne umieszczone na płaskim dachu (kąt 0). W skład systemu wchodzi 486 modułów firmy Kyocera KD210GH-2PU o mocy 210 Wp każdy (poly) oraz 9 inwerterów stringowych SMA Sunny Mini Central 11000TL o mocy 11kW każdy. Konstrukcja wsporcza aluminiowa. System podłączony do sieci niskiego napięcia, energia elektryczna wykorzystywana na potrzeby własne. W ramach projektu zainstalowano również profesjonalny system odstraszania ptaków. Wykonawca: Agnes-Elektromax i Eltecvalerie Sp. z o.o.. Data uruchomienia: -

11 Dane kontaktowe: Rolno-rybny Rynek Hurtowy Aukcja Rybna Sp. z o.o. II, Ustka System o zainstalowanej mocy Wp. Moduły stacjonarne umieszczone na półokrągłym dachu pod kątem 25, azymut -7, brak zacienienia. W skład systemu wchodzi 108 modułów firmy Kyocera KD220GH-4YU o mocy 220 Wp każdy oraz 3 inwertery stringowe SMA SMC9000TLRP o mocy 9kW każdy. Konfiguracja: do trakera pierwszego połączono 1 łańcuch 18 modułów połączonych szeregowo, do drugiego trakera podłączono również 1 jeden łańcuch 18 szeregowo połączonych modułów. Zastosowana konfiguracja jest taka sama dla wszystkich inwereterów. System podłączony do sieci niskiego napięcia. Konstrukcja wsporcza aluminiowa, wyprodukowana energia elektryczna wykorzystywana jest na potrzeby własne. Monitoring: Webbox. Stacja pogodowa: sunny sensor box, sensor wiatru, temperatury zewnętrznej oraz temperatury modułu. Wykonawca: Agnes-Elektromax i MPL Energy Sp. z o.o. Data uruchomienia: lipiec 2013.

12 Dane kontaktowe: Wojewódzki Specjalistyczny Szpital im. dr W. Biegańskiego w Łodzi I Moc zainstalowana systemu Wp. System zainstalowany na budynkach: C, P, R oraz na fasadzie. Azymut C: -8, P: 48, R: 78, fasada: - 11,90, występuje zjawisko zacienienia modułów. W skład systemu wchodzi 685 modułów stacjonarnych firmy Green Tech GT-120PBX o mocy 120 Wp każdy (poly) oraz inwertery stringowe: 10 inwerterów SMA Sunny Boy 1200 o mocy 1,2 kw każdy, 10 inwerterów SMA Sunny Boy 2500 o mocy 2,5 kw każdy oraz 29 inwerterów SMA Sunny Boy 1700 o mocy 1,7 kw każdy. Konstrukcja wsporcza aluminiowa, system podłączony do sieci niskiego napięcia, wyprodukowana energia elektryczna wykorzystywana jest na potrzeby własne. Instalacja objęta umową serwisową, przegląd raz w roku. Monitoring: Webbox. System wyposażony dodatkowo w akumulatory: 72 akumulatory 6000 Ah oraz 96 akumulatorów 8000 Ah. Wykonawca: Agnes-Elektromax i Wamtechnik Sp. z o.o. Data uruchomienia: -

13 Dane kontaktowe: Wojewódzki Specjalistyczny Szpital im. dr W. Biegańskiego w Łodzi II Moc zainstalowana systemu Wp. System zainstalowany na budynkach: S, T, G, L, H, B, D, E, F, azymut -8, występuje zjawisko zacienienia modułów. W skład systemu wchodzi 1135 modułów stacjonarnych firmy Green Tech GT-120PBX o mocy 120 Wp każdy (poly) oraz inwertery stringowe: 33 inwertery SMA Sunny Boy 1200 o mocy 1,2 kw każdy, 24 inwertery SMA Sunny Boy 1700 o mocy 1,7 kw każdy, 6 inwerterów SMA Sunny Boy 2100 o mocy 2,1 kw każdy, 8 inwerterów SMA Sunny Boy 3300 o mocy 3,3 kw każdy. Konstrukcja wsporcza aluminiowa, system podłączony do sieci niskiego napięcia, wyprodukowana energia elektryczna wykorzystywana jest na potrzeby własne. Instalacja objęta umową serwisową, przegląd raz w roku. Monitoring: Webbox. System wyposażony dodatkowo w akumulatory: 2500 Ah 36 V, 1600 Ah, 2100 Ah 48V, 4500 Ah 46 V, 1200 Ah. Wykonawca: Agnes-Elektromax i Wamtechnik Sp. z o.o. Data uruchomienia: -

14 Dane kontaktowe: Ambasada Japonii w Warszawie Łączna moc zainstalowana systemu Wp. W skład systemu wchodzi 96 modułów stacjonarnych firmy Kyocera KD210GH- 2PU o mocy 210 Wp każdy (poly) oraz 3 inwertery stringowe SMA SMC 7000TL o mocy 7kW każdy. Konfiguracja taka sama dla każdego z inwerterów: traker pierwszy 1 łańcuch po 16 modułów połączonych szeregowo, traker drugi również jeden łańcuch 16 modułów połączonych szeregowo. System ten został zainstalowany na konstrukcji pośredniej wykonanej przez Agnes- Elektromax zgodnie z własnym projektem. Wszystkie jej elementy zostały ocynkowane ogniowo i za pomocą śrub można je w szybki sposób zmontować. system podłączony do sieci niskiego napięcia, wyprodukowana energia elektryczna wykorzystywana jest na potrzeby własne. Monitoring: Webbox. Stacja pogodowa: sunny sensor box, sensor wiatru, temperatury zewnętrznej oraz temperatury modułu, promieniowania. W celu wizualizacji parametrów elektrycznych oraz meteorologicznych zostały zainstalowane dwa monitory LCD 42 wyświetlające na bieżąco dane odczytane z czujników. Wykonawca: Agnes-Elektromax i Wamtechnik Sp. z o.o.

15 Dane kontaktowe: Instalacja w Rybniku Moc zainstalowana Wp. W skład systemu wchodzą 102 moduły fimry Kyocera KD210GH-2PU o mocy 210 Wp każdy (poly) oraz 3 inwertery stringowe SMA SMC7000TL o mocy 7kW każdy. Konstrukcja wsporcza stalowo aluminiowa, system podłączony do sieci niskiego napięcia. Wyprodukowana energia elektryczna jest przeznaczona na sprzedaż, system posiada koncesję, sprzedawane są również certyfikaty. Monitoring: Webbox. Wykonawca: Agnes-Elektormax i Wamtechnik Sp. z o.o. Data uruchomienia: -

16 Dane kontaktowe: Frosta w Bydgoszczy, dach mroźni Moc zainstalowana Wp. W skład systemu wchodzi 366 modułów stacjonarnych firmy Conergy o mocy 220 Wp każdy (multikrystaliczne) oraz inwertery: 6 inwerterów SMA SMC 10000TL o mocy 10 kw każdy, 3 inwertery SMA SMC15000TL o mocy 15 kw każdy. Instalację zaprojektowano tak, aby maksymalnie wykorzystać dostępną powierzchnię dachu przy uwzględnieniu dopuszczalnej jego obciążalności oraz wysokości budynku, co wiąże się z kolei z siłami naporu wiatru. Dzięki zasilaniu urządzeń chłodni FROSTY pracujących w trybie ciągłym, cała wyprodukowana energia jest zużywana na potrzeby zakładu. Ilość wyprodukowanej energii, moc systemu oraz redukcja emisji CO2 są prezentowane na elektronicznej tablicy wraz z kompletnym systemem pomiarowym. System ten został dołączony do wewnętrznej sieci komputerowej. FROSTA szacuje, że energia pochodząca z instalacji pozwoli zaoszczędzić nawet do 30% energii zużywanej do wychłodzenia mroźni. System jest w pełni bezobsługowy. Ewentualne problemy mogą być rozwiązywane zdalnie za pośrednictwem Internetu. Wykonawca: Agnes-Elektromax, Wamtechnik Sp. z o.o., Conergy. Data uruchomienia: kwiecień 2009

17 Dane kontaktowe: Centrum Edukacyjne Szklany Dom, Ciekoty Moc zainstalowana 1080 Wp. Stacjonarne moduły umieszczone zostały na dachu budynku, konstrukcja wsporcza na blachę cynkowo tytanową. W skład systemu wchodzą 4 moduły firmy Green Tech GT-270PCY o mocy 270 Wp każdy (poly), inwerter Mean Well TN-1500 o mocy 1,5kW oraz 4 akumulatory Mean Well Power 100 Ah 12 V. System nie jest podłączony do sieci, wyprodukowana energia elektryczna jest zużywana na potrzeby własne. Wykonawca: Agnes-Elektromax i Rynkowa Agencja Świętokrzyska Data uruchomienia: wrzesień 2012

18 Dane kontaktowe: UO Technologia, Grójec Moc zainstalowana Wp. System zamontowany na płaskim dachu, konstrukcja wsporcza stalowo aluminiowa. W skład systemu wchodzą moduły stacjonarne firmy Solar Energy PVSE245 o mocy 245 Wp każdy (poly) oraz 5 inwerterów SMA STP15000TL o mocy 15kW każdy. System jest częściowo podłączony do sieci niskiego napięcia, częściowo pracuje poza siecią. Wyposażony został w akumulator 2000 Ah 2 V. Energia wyprodukowana przez system jest wykorzystywana na własne potrzeby. Wykonawca: Agnes-Elektromax Data uruchomienia: październik 2013

19 Dane kontaktowe: Politechnika Łódzka Fabryka Inżynierów Moc zainstalowana Wp. System zamontowany na dachu szedowym pod kątem 30 stopni, występuje zjawisko zacienienia modułów, konstrukcja wsporcza na blachę cynkowo tytanową. System składa się z 180 modułów firmy Wamtechnik GT-270PCY o mocy 230 Wp każdy (poly), 3 inwerterów stringowych SMA STP15000TL o mocy 15kW każdy. Konfiguracja jest taka sama dla każdego inwertera: do trakera pierwszego podłączono 3 łańcuchy po 18 modułów połączonych szeregowo, do drugiego trakera podłączono 1 łańcuh 6 modułów połączonych szeregowo. System jest podłączony do sieci niskiego napięcia, produkowana energia elektryczna jest zużywana na potrzeby własne. Monitoring: Webbox. Wykonawcy: Strabag Sp. z o.o., Wamtechnik Sp. z o.o., Agnes- Elektromax Data uruchomienia: Księga szkocka: Źle zaprojektowane pod względem architektonicznym, występuje stałe zacienienie.

20 Dane kontaktowe: Hala CCC, Polkowice Moc zainstalowana Wp. System zamontowany na konstrukcji stalowo aluminiowej na markizach pod kątem 60 stopni, zjawisko zacienienia nie występuję. W skład systemu wchodzi 459 modułów stacjonarnych firmy Wamtechnik GT-270PCY o mocy 270 Wp każdy, 12 inwerterów stringowych SMA SMC11000 o mocy 11kW każdy. System jest podłączony do sieci niskiego napięcia, wyprodukowana energia elektryczna jest wykorzystywana na potrzeby własne. Instalacja objęta umową serwisową, przegląd raz na 6 miesięcy. Monitoring: Webbox. Wykonawca: Wielkopolskie Przedsiębiorstwo Robót Inżynieryjnych Sp. z o.o., Wamtechnik Sp. z o.o., Agnes-Elektromax Data uruchomienia:-

21 Dane kontaktowe: Politechnika Świętokrzyska, Kielce Moc zainstalowana 6045 Wp. System zamontowany na dachu budynku ENERGIS pod kątek 45 stopni, azymut 0, brak zacienienia. System składa się z 31 modułów firmy IBC o mocy 195 Wp każdy oraz inwerterów stringowych: SMA STP5000TL o mocy 5kW, SMA SB1200 o mocy 1,2kW, 24 akumulatory. W skład systemu wchodzą zarówno moduły stacjonarne jak i nadążne. System podłączony jest do sieci niskiego napięcia, wyprodukowana energia elektryczna jest wykorzystywana na potrzeby własne. Monitoring: Solar-Log. Stacja pogodowa: sunny sensor box, sensor temperatury zewnętrznej, temperatury modułu, sensor wiatru. Adres do wizualizacji: login/hasło: user/pv. Wykonawca: Dorbut SA Data uruchomienia: Księga szkocka: Potrzeba przepięcia łańcucha nadążnego.

22

23

24

25 Źródło: dokumentacja SMA Źródło: Instytut OZE

26 Prawo Energetyczne - 2 MW ekspertyza wpływu urządzeń na system elektroenergetyczny - 5 MW współuczestniczenie OSD w kosztach przyłączeniowych Prawo Budowlane - 40 kw - pozwolenie na budowę Prawo Środowiskowe Rozporządzenie w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko - 1 ha - ocena oddziaływania na środowisko - 0,5 ha tereny chronione Planowana ustawa o OZE - 1 MW system aukcji Regionalne Programy Operacyjne -???

27 Dziękuję za uwagę Mgr inż. Artur Pawelec PV Lab Sp. z o.o. a.pawelec@pvlab.pl Tel
