MONITORY STEREOSKOPOWE

Transkrypt

1 MONITORY STEREOSKOPOWE Informacje o technologii Zawartość zestawu DYSTRYBUTOR AMTEK spol. s r.o. sp. z o.o. oddz. w Polsce ul. Przasnyska 6b; Warszawa tel fax amtek@amtek.pl

2 Technologia StereoMirror Monitor wykorzystujący technologię StereoMirror składa się z dwóch monitorów AMLCD (Active Matrix Liquid Crystal Display), których ekrany tworzą kąt 110º. Całość wsparta jest na stabilnym stelażu. Lustro polaryzacyjne dzieli na pół przestrzeń utworzoną między płaszczyznami obu ekranów. Regulację kąta umożliwiają precyzyjne śruby regulacyjne. Jedna ze stron lustra ma powłokę refleksyjną, natomiast druga antyrefleksyjną, co zapobiega powstawaniu wtórnych odbić. Powierzchnia lustra jest zabezpieczona utwardzoną powłoką pozwalającą na bezpieczne czyszczenie. Podstawą prezentacji stereoskopowej jest wydajne przesłanie obrazu lewego oka bezpośrednio do lewego oka, a obrazu prawego oka tylko do prawego oka. Jedynie taka prezentacja pozwala na rekonstrukcję obrazu przez dolny monitor górny monitor Zasada działania monitora StereoMirror obraz dla prawego oka lustro półprzepuszczalne obraz dla lewego oka mózg człowieka, czyli połączenie dwóch obrazów w jeden oraz odczucie głębi. W monitorach z technologią StereoMirror odbywa się to przy użyciu polaryzacji światła. Wyświetlacze ciekłokrystaliczne działają na zasadzie zmiany płaszczyzny polaryzacji światła. Wyświetlacze AMLCD stosowane w monitorach Planar są produkowane tak, by światło z górnego monitora miało płaszczyznę polaryzacji skręconą o 90 w stosunku do dolnego monitora. Obraz z dolnego monitora jest widziany przez lustro półprzepuszczalne (patrz ilustracja powyżej). Jeśli para obrazów jest wyświetlana na dwóch wyświetlaczach, a obserwator patrzy przez odpowiednie okulary polaryzacyjne (okulary, których szkła pokryte są warstwą polaryzacyjną o płaszczyźnie polaryzacji skręconej o 90 ), to widzi on lewym okiem obraz przez soczewkę mającą 90 płaszczyznę polaryzacji, a prawym okiem obraz przez soczewkę mającą płaszczyznę polaryzacji 0. Światło o prostopadłej płaszczyźnie polaryzacji nie jest przepuszczane przez filtr na soczewkach okularów. Rezultatem jest spójny obraz stereoskopowy. Monitory stereoskopowe Planar Strona 2

3 Poniższy schemat blokowy obrazuje sposób przygotowania sygnału i doprowadzenia go do monitora StereoMirror firmy Planar. Obraz dla prawego i lewego oka jest przesyłany z komputera do obu monitorów bez specjalnej obróbki (z wyjątkiem lustrzanego odbicia obrazu górnego ekranu, o czym będzie mowa w dalszej części opisu). Nie ma potrzeby instalowania dodatkowego oprogramowania czy sterowników. Należy tylko włączyć funkcjonalność 3D w programie komputerowym. Aplikacje komputerowe wykorzystujące OpenGL Quad Buffer są kompatybilne z monitorami StereoMirror. Funkcjonalność quad-buffer stereo bibliotek graficznych OpenGL pozwala aplikacjom generowanie dwóch oddzielnych obrazów - dla prawego i lewego oka. Obraz dla potrzeb reprodukcji stereoskopowej uwzględnia korekcję paralaksy dla obydwu oczu. Scena 3D jest generowana dla zdefiniowanych punktów obserwacji - lewego i prawego oka - w podobny sposób. Aktualnie wiele komercyjnych aplikacji 3D wykorzystuje właściwości bibliotek OpenGL. Ponieważ obraz z górnego wyświetlacza jest widziany przez odbicie w lustrze, konieczne jest odpowiednie odwrócenie obrazu. W prezentowanym rozwiązaniu konwersja jest dokonywana z pomocą dodatkowej karty z własnym procesorem graficznym (nie są wymagane dodatkowe sterowniki). Popularne karty graficzne z dwoma wyjściami są w stanie zapewnić poprawny sygnał dla obu wyświetlaczy monitora stereoskopowego. karta PCI odwracająca obraz obraz dla prawego oka obraz dla lewego oka górny Top wyświetlacz Monitor dwuwyjściowa karta graficzna Lower Monitor dolny wyświetlacz komputer z aplikacją generującą obraz 3D Sposób dostarczenia sygnału dla monitora StereoMirror Monitory stereoskopowe Planar Strona 3

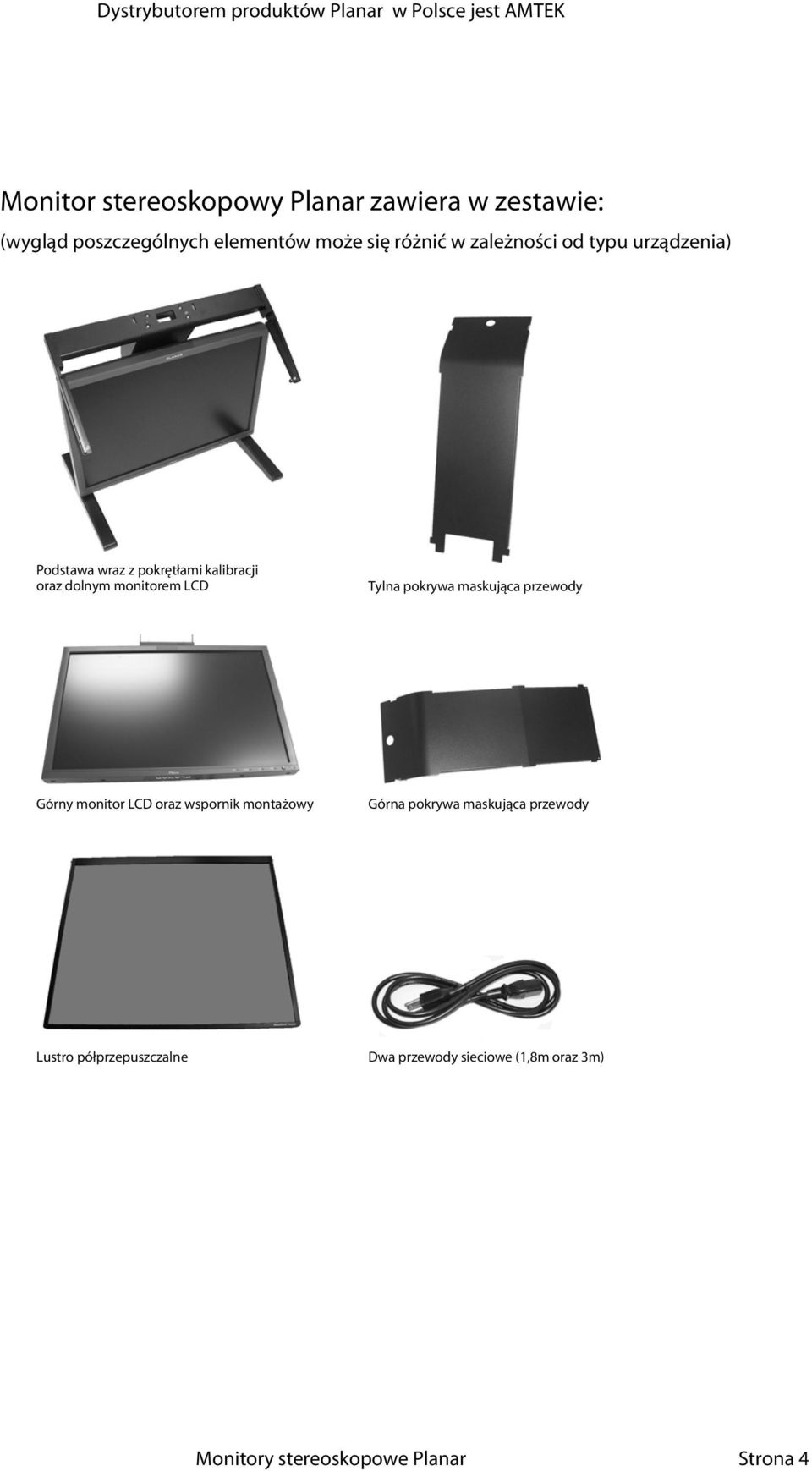

4 Monitor stereoskopowy Planar zawiera w zestawie: (wygląd poszczególnych elementów może się różnić w zależności od typu urządzenia) Podstawa wraz z pokrętłami kalibracji oraz dolnym monitorem LCD Tylna pokrywa maskująca przewody Górny monitor LCD oraz wspornik montażowy Górna pokrywa maskująca przewody Lustro półprzepuszczalne Dwa przewody sieciowe (1,8m oraz 3m) Monitory stereoskopowe Planar Strona 4

5 Dwa przewody DVI (1,8m i 3,5m) Dwa przewody VGA (1,8 i 3,5m) Karta PCI odwracająca obraz Przewód DVI do łączenia kart (30cm) Instrukcja obsługi Okulary polaryzacyjne, duże (2 szt.) Okulary polaryzacyjne na klipsie (1 szt.), do montażu na okularach korekcyjnych Okulary polaryzacyjne, podłużne (2 szt.) Miękkie ściereczki do ścierania kurzu (3 szt.) Wilgotne ściereczki do czyszczenia ekranu (6 szt.) UWAGA: Okulary polaryzacyjne dostarczane z monitorem mogą się różnić od okularów polaryzacyjnych dostępnych w handlu oraz dostarczanych do innych monitorów, które mogą nie działać z monitorem Planar. Okulary przeznaczone do monitorów serii SD mają na zausznikach nadrukowane logo Planar. Monitory stereoskopowe Planar Strona 5
