SIMATIC HMI. Urzdzenie HMI OP 73micro, TP 177micro (WinCC flexible) Wstp. Omówienie. Instrukcje bezpieczestwa i ogólne uwagi.
|
|
- Henryk Adamczyk
- 8 lat temu
- Przeglądów:
Transkrypt
1 x Wstp Omówienie 1 SIMATIC HMI Urzdzenie HMI OP 73micro, TP 177micro (WinCC flexible) Instrukcja obsługi Instrukcje bezpieczestwa i ogólne uwagi Zastosowanie 3 Monta i podłczenie 4 Kontrolki operatora i LEDy Konfiguracja systemu operacyjnego Przygotowanie i kopia bezpieczestwa projektu Praca z projektem 8 Uywanie alarmów 9 Konserwacja i serwis 10 Specyfikacje 11 Dodatek Skróty A B Nr zamówieniowy: 6AV6691-1DF01-0AB0 09/2007 A5E

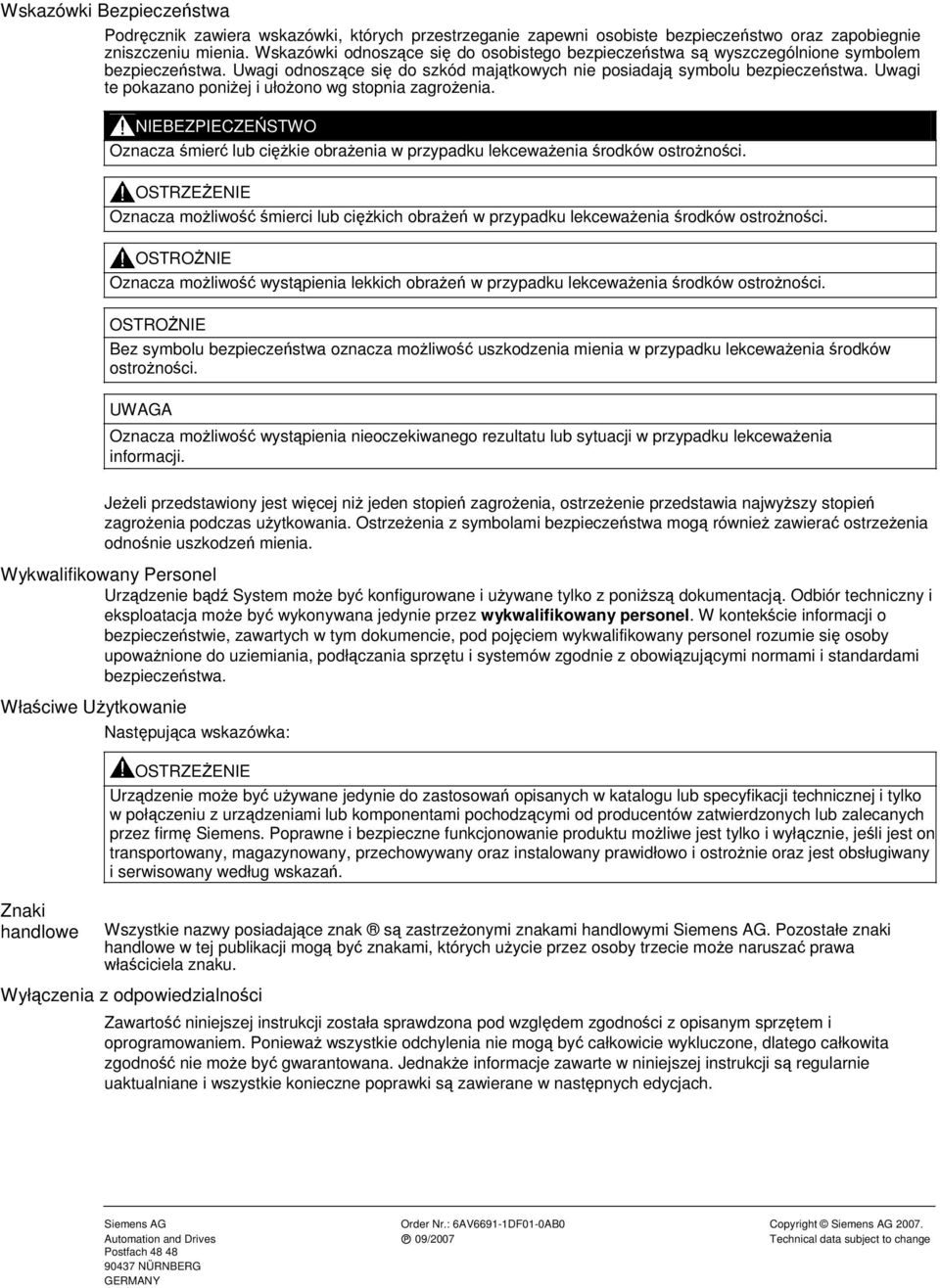

2 Wskazówki Bezpieczestwa Podrcznik zawiera wskazówki, których przestrzeganie zapewni osobiste bezpieczestwo oraz zapobiegnie zniszczeniu mienia. Wskazówki odnoszce si do osobistego bezpieczestwa s wyszczególnione symbolem bezpieczestwa. Uwagi odnoszce si do szkód majtkowych nie posiadaj symbolu bezpieczestwa. Uwagi te pokazano poniej i ułoono wg stopnia zagroenia. NIEBEZPIECZESTWO Oznacza mier lub cikie obraenia w przypadku lekcewaenia rodków ostronoci. OSTRZEENIE Oznacza moliwo mierci lub cikich obrae w przypadku lekcewaenia rodków ostronoci. OSTRONIE Oznacza moliwo wystpienia lekkich obrae w przypadku lekcewaenia rodków ostronoci. OSTRONIE Bez symbolu bezpieczestwa oznacza moliwo uszkodzenia mienia w przypadku lekcewaenia rodków ostronoci. UWAGA Oznacza moliwo wystpienia nieoczekiwanego rezultatu lub sytuacji w przypadku lekcewaenia informacji. Jeeli przedstawiony jest wicej ni jeden stopie zagroenia, ostrzeenie przedstawia najwyszy stopie zagroenia podczas uytkowania. Ostrzeenia z symbolami bezpieczestwa mog równie zawiera ostrzeenia odnonie uszkodze mienia. Wykwalifikowany Personel Urzdzenie bd System moe by konfigurowane i uywane tylko z ponisz dokumentacj. Odbiór techniczny i eksploatacja moe by wykonywana jedynie przez wykwalifikowany personel. W kontekcie informacji o bezpieczestwie, zawartych w tym dokumencie, pod pojciem wykwalifikowany personel rozumie si osoby upowanione do uziemiania, podłczania sprztu i systemów zgodnie z obowizujcymi normami i standardami bezpieczestwa. Właciwe Uytkowanie Nastpujca wskazówka: OSTRZEENIE Urzdzenie moe by uywane jedynie do zastosowa opisanych w katalogu lub specyfikacji technicznej i tylko w połczeniu z urzdzeniami lub komponentami pochodzcymi od producentów zatwierdzonych lub zalecanych przez firm Siemens. Poprawne i bezpieczne funkcjonowanie produktu moliwe jest tylko i wyłcznie, jeli jest on transportowany, magazynowany, przechowywany oraz instalowany prawidłowo i ostronie oraz jest obsługiwany i serwisowany według wskaza. Znaki handlowe Wszystkie nazwy posiadajce znak s zastrzeonymi znakami handlowymi Siemens AG. Pozostałe znaki handlowe w tej publikacji mog by znakami, których uycie przez osoby trzecie moe narusza prawa właciciela znaku. Wyłczenia z odpowiedzialnoci Zawarto niniejszej instrukcji została sprawdzona pod wzgldem zgodnoci z opisanym sprztem i oprogramowaniem. Poniewa wszystkie odchylenia nie mog by całkowicie wykluczone, dlatego całkowita zgodno nie moe by gwarantowana. Jednake informacje zawarte w niniejszej instrukcji s regularnie uaktualniane i wszystkie konieczne poprawki s zawierane w nastpnych edycjach. Siemens AG Automation and Drives Postfach NÜRNBERG GERMANY Order Nr.: 6AV6691-1DF01-0AB0 09/2007 Copyright Siemens AG Technical data subject to change
3 Wstp Przeznaczenie podrcznika Informacje w podrczniku s oparte o norm DIN 8418 dla inynierskiej dokumentacji mechanicznej. Informacje odnosz si do urzdzenia, jego przeznaczenia, transportu, przechowywania, instalacji uywania i utrzymywania. Instrukcja jest kierowana do: Uytkowników Inynierów uruchomieniowych Techników serwisu Techników utrzymania ruchu Przeczytaj uwanie rozdział "Instrukcje bezpieczestwa i ogólne uwagi". Pomoc zintegrowana w WinCC flexible, WinCC flexible Information System, zawiera szczegółowe informacje. Information System zawiera instrukcje, przykłady i odnoniki w formie elektronicznej. Wymagana wiedza Ogólna wiedza o automatyce i komunikacji procesowej jest wymagana do zrozumienia instrukcji. Przyjmuje si równie, e uytkownicy podrcznika posiadaj dowiadczenie w uywaniu komputerów osobistych i znajomo systemów operacyjnych Microsoft. Zakres Podrcznik odnosi si do paneli (urzdze HMI) OP 73micro i TP 177micro w powizaniu z oprogramowaniem WinCC flexible. Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 3

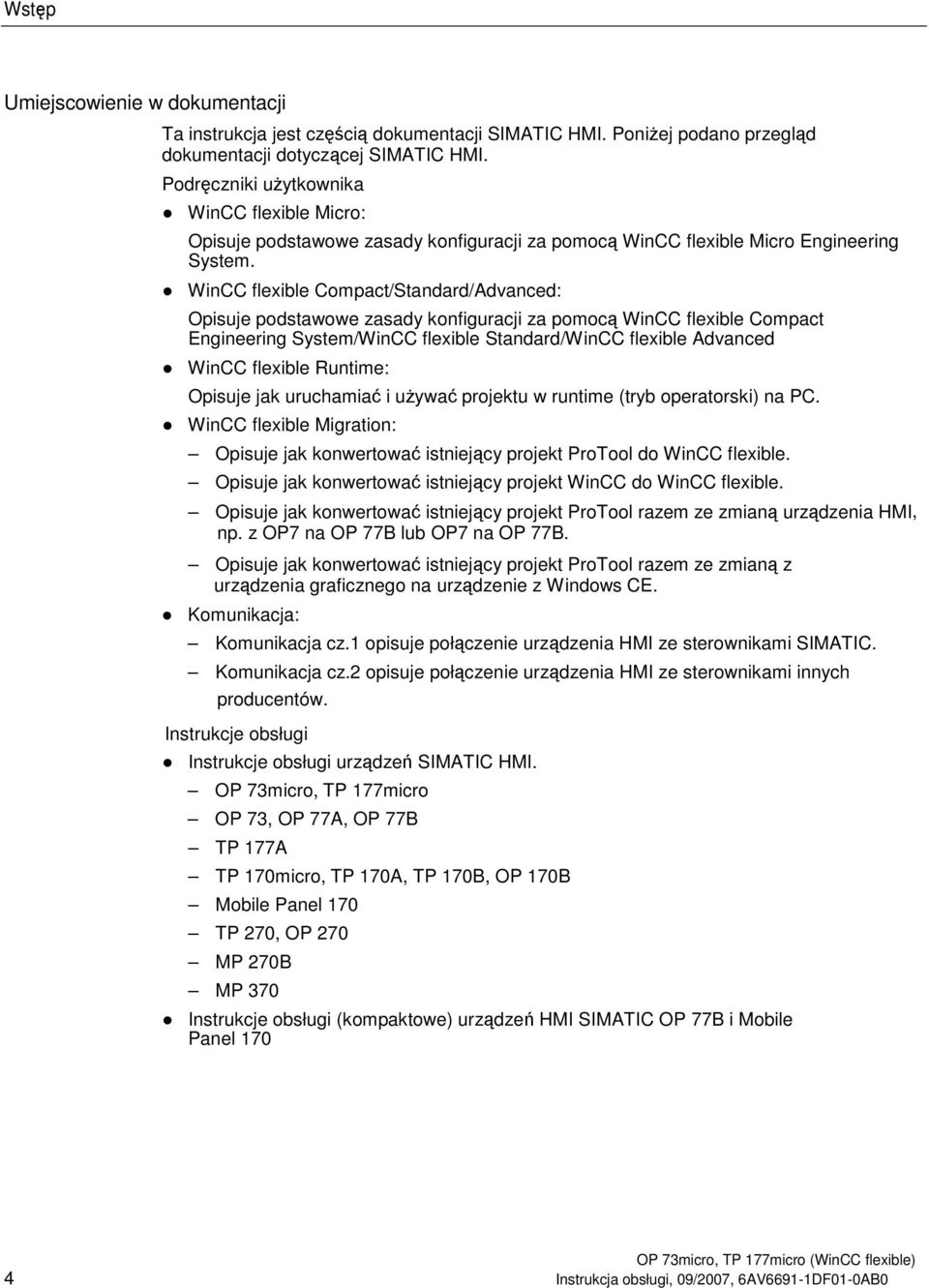

4 Wstp Umiejscowienie w dokumentacji Ta instrukcja jest czci dokumentacji SIMATIC HMI. Poniej podano przegld dokumentacji dotyczcej SIMATIC HMI. Podrczniki uytkownika WinCC flexible Micro: Opisuje podstawowe zasady konfiguracji za pomoc WinCC flexible Micro Engineering System. WinCC flexible Compact/Standard/Advanced: Opisuje podstawowe zasady konfiguracji za pomoc WinCC flexible Compact Engineering System/WinCC flexible Standard/WinCC flexible Advanced WinCC flexible Runtime: Opisuje jak uruchamia i uywa projektu w runtime (tryb operatorski) na PC. WinCC flexible Migration: Opisuje jak konwertowa istniejcy projekt ProTool do WinCC flexible. Opisuje jak konwertowa istniejcy projekt WinCC do WinCC flexible. Opisuje jak konwertowa istniejcy projekt ProTool razem ze zmian urzdzenia HMI, np. z OP7 na OP 77B lub OP7 na OP 77B. Opisuje jak konwertowa istniejcy projekt ProTool razem ze zmian z urzdzenia graficznego na urzdzenie z Windows CE. Komunikacja: Komunikacja cz.1 opisuje połczenie urzdzenia HMI ze sterownikami SIMATIC. Komunikacja cz.2 opisuje połczenie urzdzenia HMI ze sterownikami innych producentów. Instrukcje obsługi Instrukcje obsługi urzdze SIMATIC HMI. OP 73micro, TP 177micro OP 73, OP 77A, OP 77B TP 177A TP 170micro, TP 170A, TP 170B, OP 170B Mobile Panel 170 TP 270, OP 270 MP 270B MP 370 Instrukcje obsługi (kompaktowe) urzdze HMI SIMATIC OP 77B i Mobile Panel Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0

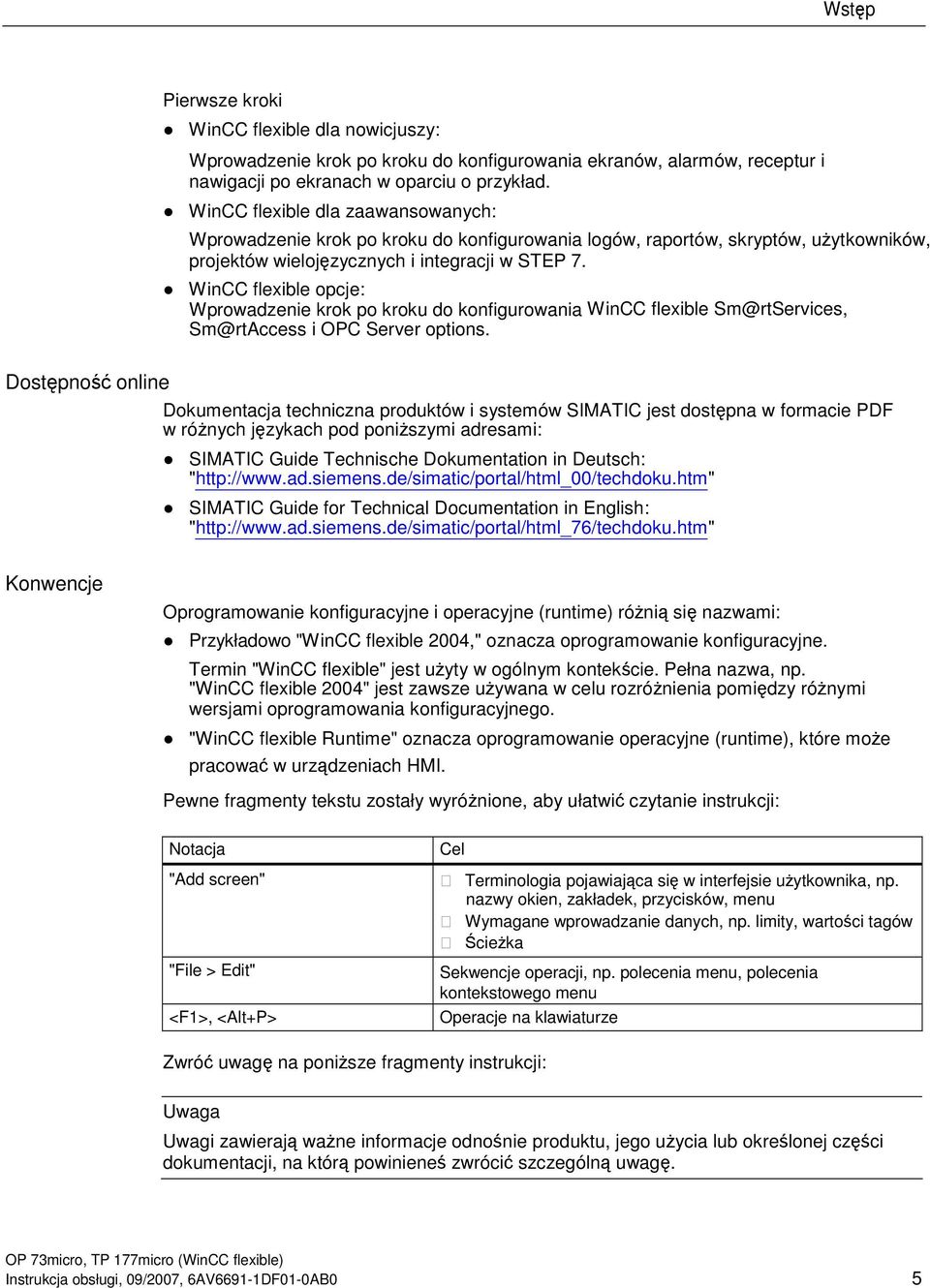

5 Wstp Pierwsze kroki WinCC flexible dla nowicjuszy: Wprowadzenie krok po kroku do konfigurowania ekranów, alarmów, receptur i nawigacji po ekranach w oparciu o przykład. WinCC flexible dla zaawansowanych: Wprowadzenie krok po kroku do konfigurowania logów, raportów, skryptów, uytkowników, projektów wielojzycznych i integracji w STEP 7. WinCC flexible opcje: Wprowadzenie krok po kroku do konfigurowania WinCC flexible Sm@rtServices, Sm@rtAccess i OPC Server options. Dostpno online Dokumentacja techniczna produktów i systemów SIMATIC jest dostpna w formacie PDF w rónych jzykach pod poniszymi adresami: SIMATIC Guide Technische Dokumentation in Deutsch: " SIMATIC Guide for Technical Documentation in English: " Konwencje Oprogramowanie konfiguracyjne i operacyjne (runtime) róni si nazwami: Przykładowo "WinCC flexible 2004," oznacza oprogramowanie konfiguracyjne. Termin "WinCC flexible" jest uyty w ogólnym kontekcie. Pełna nazwa, np. "WinCC flexible 2004" jest zawsze uywana w celu rozrónienia pomidzy rónymi wersjami oprogramowania konfiguracyjnego. "WinCC flexible Runtime" oznacza oprogramowanie operacyjne (runtime), które moe pracowa w urzdzeniach HMI. Pewne fragmenty tekstu zostały wyrónione, aby ułatwi czytanie instrukcji: Notacja "Add screen" "File > Edit" <F1>, <Alt+P> Cel Terminologia pojawiajca si w interfejsie uytkownika, np. nazwy okien, zakładek, przycisków, menu Wymagane wprowadzanie danych, np. limity, wartoci tagów cieka Sekwencje operacji, np. polecenia menu, polecenia kontekstowego menu Operacje na klawiaturze Zwró uwag na ponisze fragmenty instrukcji: Uwaga Uwagi zawieraj wane informacje odnonie produktu, jego uycia lub okrelonej czci dokumentacji, na któr powiniene zwróci szczególn uwag. Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 5
6 Wstp Zarejestrowane znaki handlowe Wszystkie nazwy posiadajce znak s zastrzeonymi znakami handlowymi Siemens AG. Pozostałe znaki handlowe w tej publikacji mog by znakami, których uycie przez osoby trzecie moe narusza prawa właciciela znaku. HMI SIMATIC SIMATIC HMI SIMATIC ProTool SIMATIC WinCC SIMATIC WinCC flexible SIMATIC OP 73micro SIMATIC TP 177micro Przedstawiciele i biura Jeli masz pytania na temat produktów opisanych tutaj i nie znajdujesz odpowiedzi w podrczniku, skontaktuj si z lokalnym przedstawicielem Siemens. Informacje kontaktowe s pod adresem:: " Centrum szkoleniowe Siemens AG oferuje róne kursy w celu zaznajomienia ci z systemami automatyki. Skontaktuj si z lokalnym centrum szkoleniowym lub centralnym centrum szkoleniowym w D Nuremberg, Germany. Tel: +49 (911) Internet: " Service & support w Internecie Service & Support oferuje usług online dostarczajc wyczerpujcych informacji na temat produktów SIMATIC pod adresem: " Nasz biuletyn zawierajcy aktualne informacje o produktach. Odpowiednie dokumentacje poprzez funkcj wyszukiwania w Service & Support. Forum, na którym uytkownicy i specjalici z całego wiata wymieniaj informacje. Twój lokalny kontakt do Automation & Drives. Informacje o lokalnym serwisie, naprawach i czciach zamiennych. Wicej znajdziesz pod hasłem "Services" 6 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0

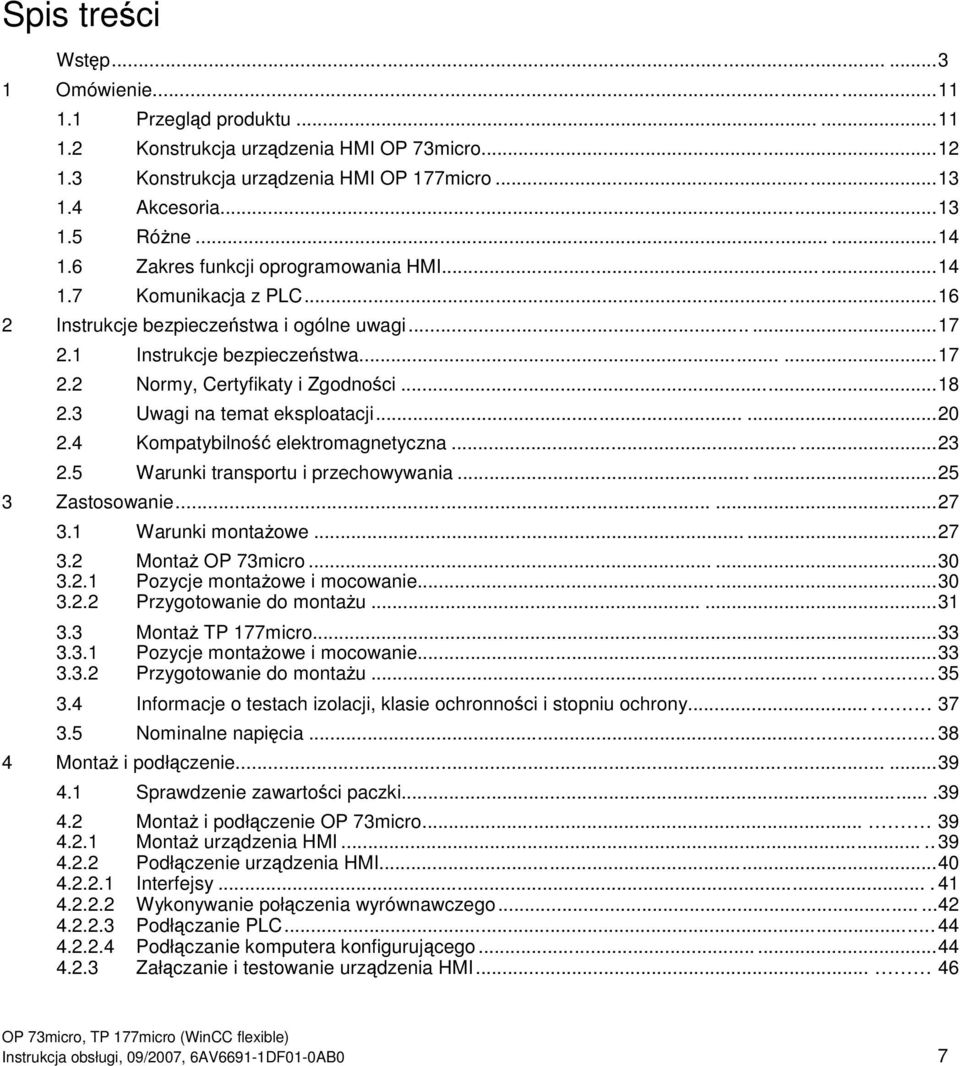

7 Spis treci Wstp Omówienie Przegld produktu Konstrukcja urzdzenia HMI OP 73micro Konstrukcja urzdzenia HMI OP 177micro Akcesoria Róne Zakres funkcji oprogramowania HMI Komunikacja z PLC Instrukcje bezpieczestwa i ogólne uwagi Instrukcje bezpieczestwa Normy, Certyfikaty i Zgodnoci Uwagi na temat eksploatacji Kompatybilno elektromagnetyczna Warunki transportu i przechowywania Zastosowanie Warunki montaowe Monta OP 73micro Pozycje montaowe i mocowanie Przygotowanie do montau Monta TP 177micro Pozycje montaowe i mocowanie Przygotowanie do montau Informacje o testach izolacji, klasie ochronnoci i stopniu ochrony Nominalne napicia Monta i podłczenie Sprawdzenie zawartoci paczki Monta i podłczenie OP 73micro Monta urzdzenia HMI Podłczenie urzdzenia HMI Interfejsy Wykonywanie połczenia wyrównawczego Podłczanie PLC Podłczanie komputera konfigurujcego Załczanie i testowanie urzdzenia HMI Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 7

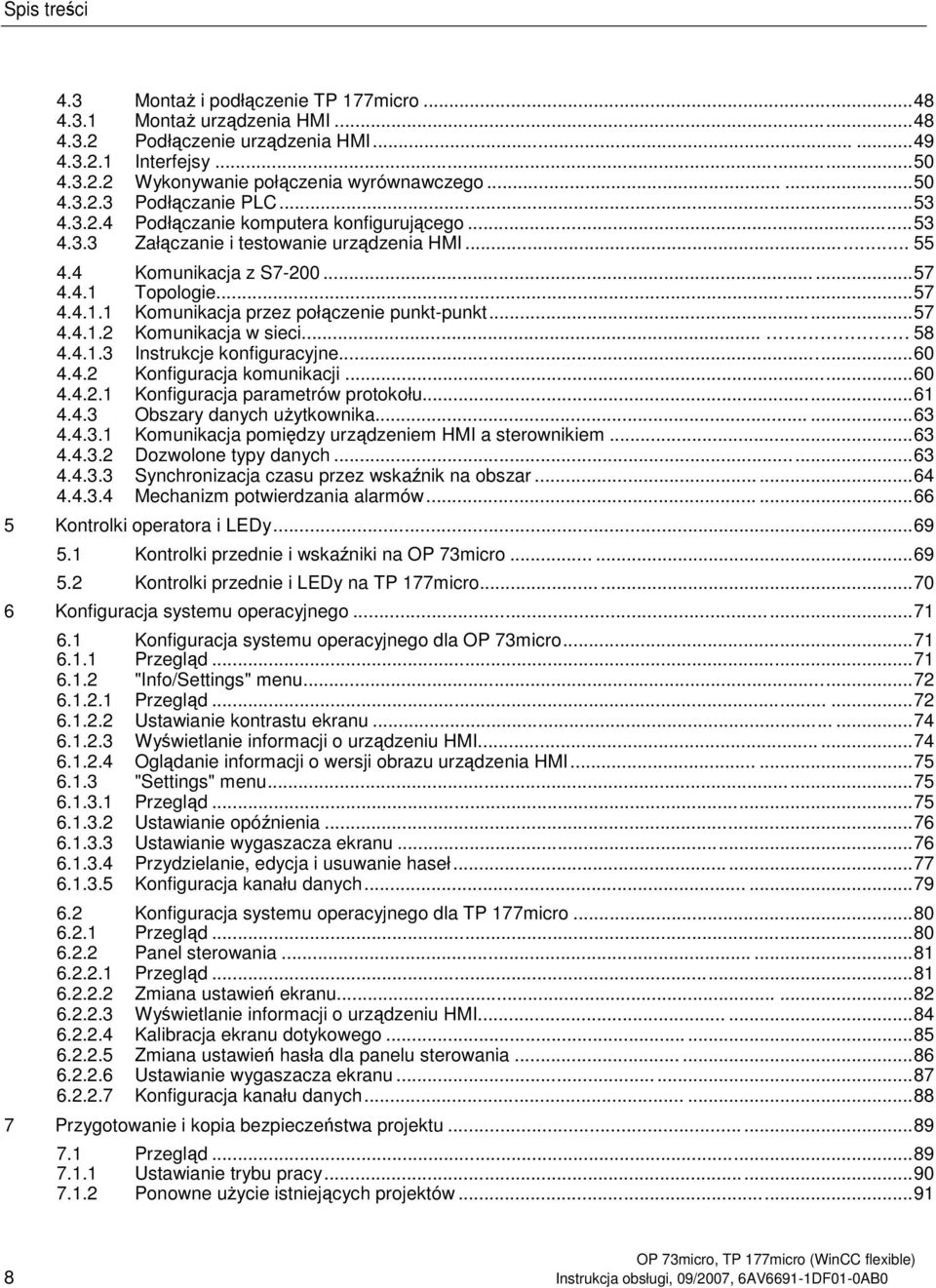

8 Spis treci 4.3 Monta i podłczenie TP 177micro Monta urzdzenia HMI Podłczenie urzdzenia HMI Interfejsy Wykonywanie połczenia wyrównawczego Podłczanie PLC Podłczanie komputera konfigurujcego Załczanie i testowanie urzdzenia HMI Komunikacja z S Topologie Komunikacja przez połczenie punkt-punkt Komunikacja w sieci Instrukcje konfiguracyjne Konfiguracja komunikacji Konfiguracja parametrów protokołu Obszary danych uytkownika Komunikacja pomidzy urzdzeniem HMI a sterownikiem Dozwolone typy danych Synchronizacja czasu przez wska nik na obszar Mechanizm potwierdzania alarmów Kontrolki operatora i LEDy Kontrolki przednie i wska niki na OP 73micro Kontrolki przednie i LEDy na TP 177micro Konfiguracja systemu operacyjnego Konfiguracja systemu operacyjnego dla OP 73micro Przegld "Info/Settings" menu Przegld Ustawianie kontrastu ekranu Wywietlanie informacji o urzdzeniu HMI Ogldanie informacji o wersji obrazu urzdzenia HMI "Settings" menu Przegld Ustawianie opó nienia Ustawianie wygaszacza ekranu Przydzielanie, edycja i usuwanie haseł Konfiguracja kanału danych Konfiguracja systemu operacyjnego dla TP 177micro Przegld Panel sterowania Przegld Zmiana ustawie ekranu Wywietlanie informacji o urzdzeniu HMI Kalibracja ekranu dotykowego Zmiana ustawie hasła dla panelu sterowania Ustawianie wygaszacza ekranu Konfiguracja kanału danych Przygotowanie i kopia bezpieczestwa projektu Przegld Ustawianie trybu pracy Ponowne uycie istniejcych projektów Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
9 Spis treci Opcje transferu danych Transfer Przegld Uruchamianie transferu Testowanie projektu Kopia bezpieczestwa i przywracanie Omówienie kopii bezpieczestwa i przywracania Resetowanie do ustawie fabrycznych Kopia bezpieczestwa i przywracanie w WinCC flexible Kopia bezpieczestwa i przywracanie w ProSave Aktualizacja systemu operacyjnego Przegld Aktualizacja systemu operacyjnego za pomoc WinCC flexible Aktualizacja systemu operacyjnego za pomoc ProSave Praca z projektem Praca z projektem w OP 73micro Przegld Ustawianie jzyka projektu Wprowadzanie danych i pomoc w projekcie Przegld Wprowadzanie i edycja wartoci numerycznych i alfanumerycznych Wprowadzanie i edycja wartoci symbolicznych Wprowadzanie i edycja daty i czasu Infotekst Ochrona projektu Zamykanie projektu Praca z projektem w TP 177micro Przegld Ustawianie jzyka projektu Wprowadzanie danych i pomoc w projekcie Przegld Wprowadzanie i edytowanie wartoci numerycznych Wprowadzanie i edytowanie wartoci alfanumerycznych Wprowadzanie i edycja wartoci symbolicznych Wprowadzanie i edycja daty i czasu Infotekst Ochrona projektu Zamykanie projektu Uywanie widoku trendu Przegld Uywanie widoku trendu Uywanie alarmów Przegld Uywanie alarmów w OP 73micro Wywietlanie alarmów Potwierdzanie alarmu Edycja alarmu Uywanie alarmów w TP 177micro Wywietlanie alarmów Potwierdzanie alarmu Edycja alarmu Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 9
10 Spis treci 10 Konserwacja i serwis Konserwacja i serwis Czyszczenie ekranu Membrana ochronna Serwisowanie i czci zapasowe Specyfikacje A 11.1 Rysunki wymiarowane Rysunki wymiarowane, OP 73micro Rysunki wymiarowane, TP 177micro Specyfikacje Specyfikacje OP 73micro Specyfikacje TP 177micro Opis interfejsów Zasilanie RS485 (IF 1B) w OP 73micro RS485 (IF 1B) w TP 177micro Dodatek A.1 Dyrektywy ESD A.2 Alarmy systemowe B Skróty Słownik Indeks Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
11 Omówienie Przegld produktu Mikropanele OP 73micro i TP 177micro szczególnie odpowiednie dla SIMATIC S7-200 Nasze nowe mikropanele s dostosowane do aplikacji z SIMATIC S7-200 Micro PLC i nadaj si wietnie do małych maszyn i instalacji. Główne cechy tych paneli to krótki czas konfiguracji i uruchomienia oraz konfigurowanie pod WinCC flexible. Dodatkowo panele obsługuj do 32 jzyków konfiguracyjnych i 5 operacyjnych, włczajc zestawy znaków azjatyckich i cyrylicy. Wymiary montaowe panela OP 73micro z wywietlaczem 3" s kompatybilne z OP3 i TD200. Panel dotykowy TP 177micro jest zamiennikiem TP 070/TP 170micro. Moe by montowany pionowo. Ta cecha pozwala na zastosowanie nawet w ograniczonej przestrzeni. Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 11

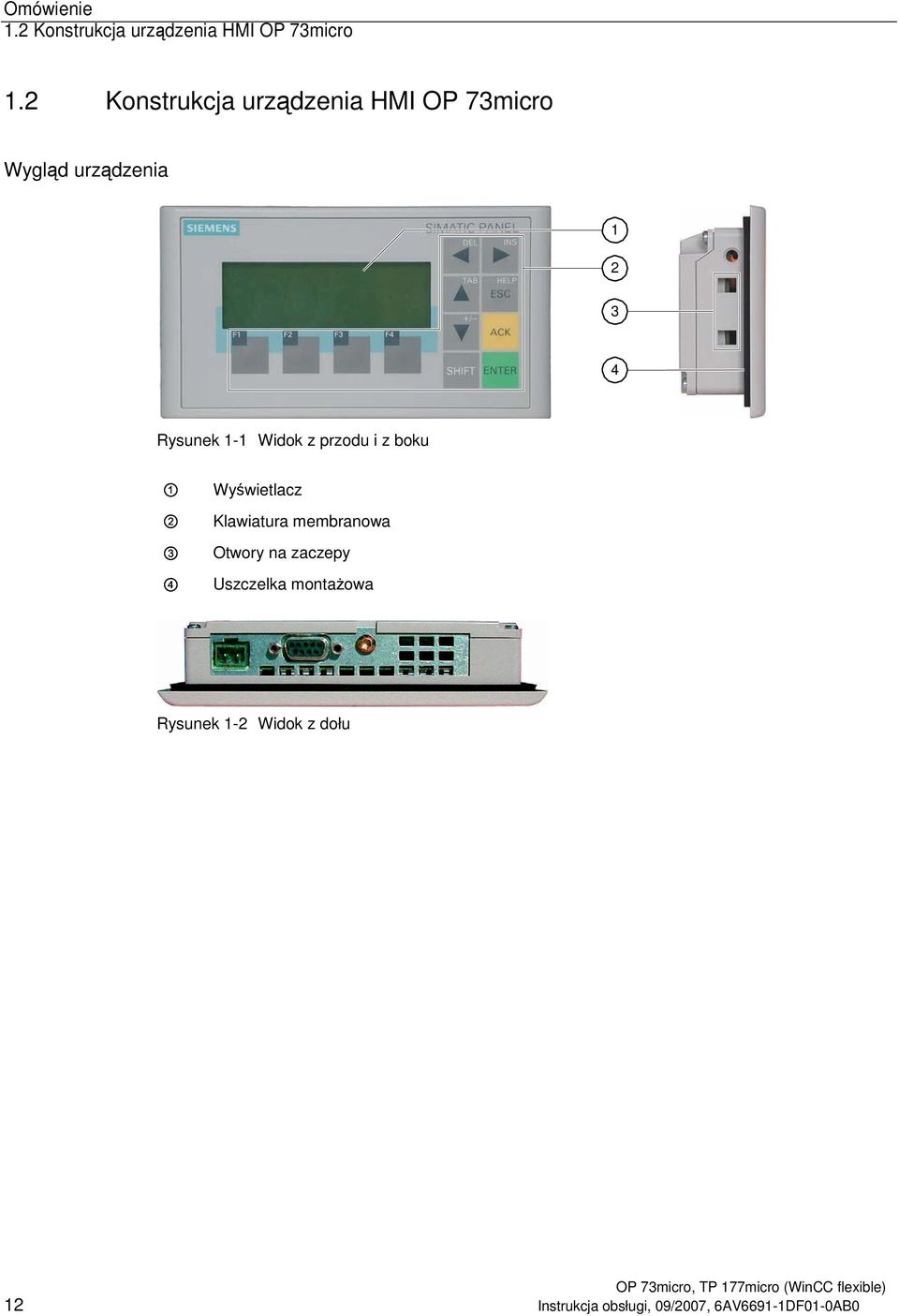

12 Omówienie 1.2 Konstrukcja urzdzenia HMI OP 73micro 1.2 Konstrukcja urzdzenia HMI OP 73micro Wygld urzdzenia Rysunek 1-1 Widok z przodu i z boku Wywietlacz Klawiatura membranowa Otwory na zaczepy Uszczelka montaowa Rysunek 1-2 Widok z dołu 12 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
13 Omówienie 1.3 Konstrukcja urzdzenia HMI OP 177micro 1.3 Konstrukcja urzdzenia HMI OP 177micro Wygld urzdzenia Rysunek 1-3 Widok z przodu i z boku Otwór konstrukcyjny nie dla karty pamici Uszczelka montaowa Wywietlacz / Ekran dotykowy Otwory na zaczepy Rysunek 1-4 Widok z dołu 1.4 Akcesoria Zestaw akcesoriów Zestaw akcesoriów zawiera: Listwa zaciskowa do zasilania Cztery zaczepy montaowe do instalacji TP 177micro Dwa zaczepy montaowe do instalacji OP 73 W zestawie moe by załczona dodatkowa dokumentacja. Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 13

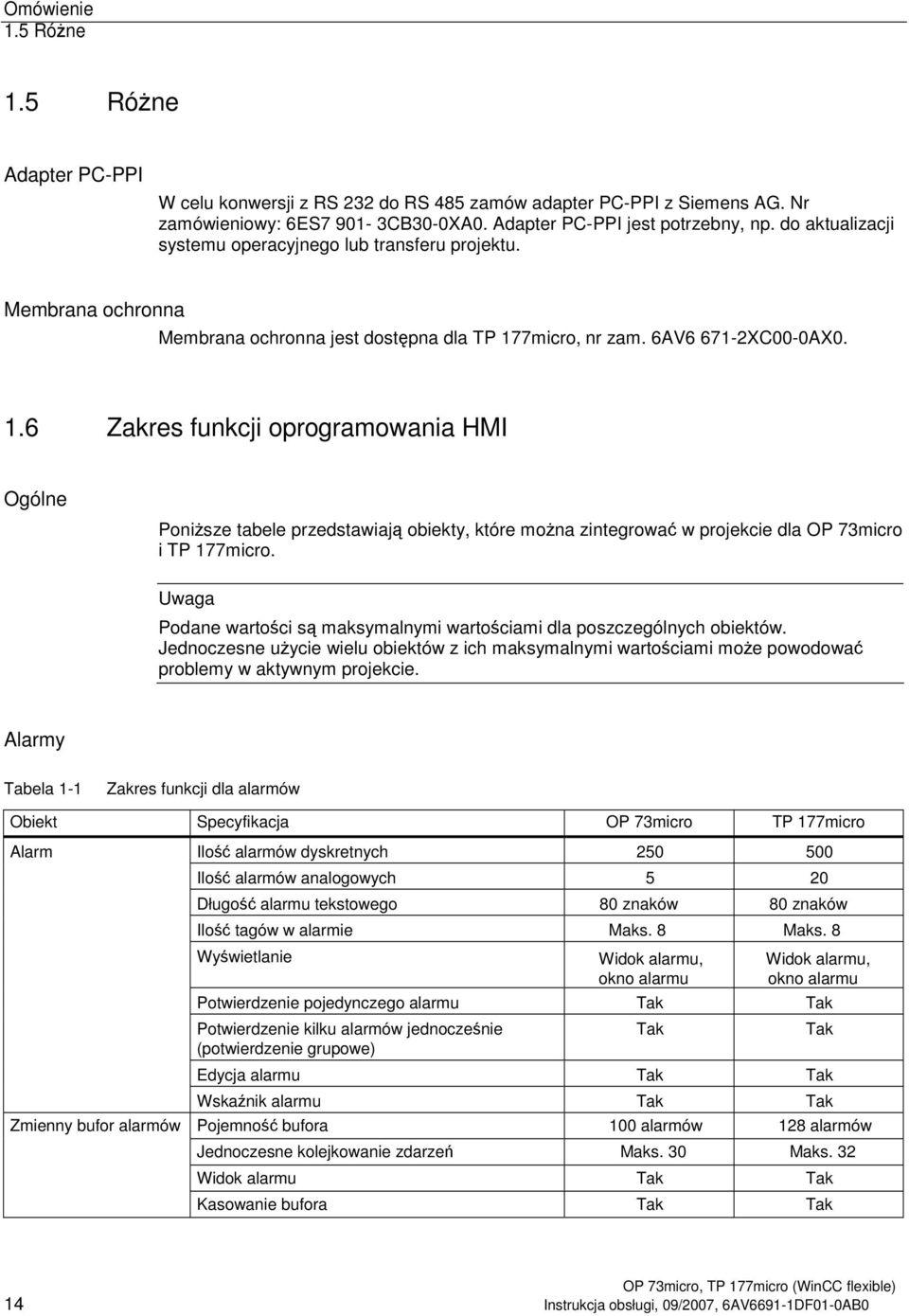

14 Omówienie 1.5 Róne 1.5 Róne Adapter PC-PPI W celu konwersji z RS 232 do RS 485 zamów adapter PC-PPI z Siemens AG. Nr zamówieniowy: 6ES CB30-0XA0. Adapter PC-PPI jest potrzebny, np. do aktualizacji systemu operacyjnego lub transferu projektu. Membrana ochronna Membrana ochronna jest dostpna dla TP 177micro, nr zam. 6AV XC00-0AX Zakres funkcji oprogramowania HMI Ogólne Ponisze tabele przedstawiaj obiekty, które mona zintegrowa w projekcie dla OP 73micro i TP 177micro. Uwaga Podane wartoci s maksymalnymi wartociami dla poszczególnych obiektów. Jednoczesne uycie wielu obiektów z ich maksymalnymi wartociami moe powodowa problemy w aktywnym projekcie. Alarmy Tabela 1-1 Zakres funkcji dla alarmów Obiekt Specyfikacja OP 73micro TP 177micro Alarm Zmienny bufor alarmów Ilo alarmów dyskretnych Ilo alarmów analogowych 5 20 Długo alarmu tekstowego 80 znaków 80 znaków Ilo tagów w alarmie Maks. 8 Maks. 8 Wywietlanie Widok alarmu, okno alarmu Widok alarmu, okno alarmu Potwierdzenie pojedynczego alarmu Tak Tak Potwierdzenie kilku alarmów jednoczenie (potwierdzenie grupowe) Edycja alarmu Tak Tak Wska nik alarmu Tak Tak Pojemno bufora 100 alarmów 128 alarmów Jednoczesne kolejkowanie zdarze Maks. 30 Maks. 32 Widok alarmu Tak Tak Kasowanie bufora Tak Tak Tak Tak 14 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0

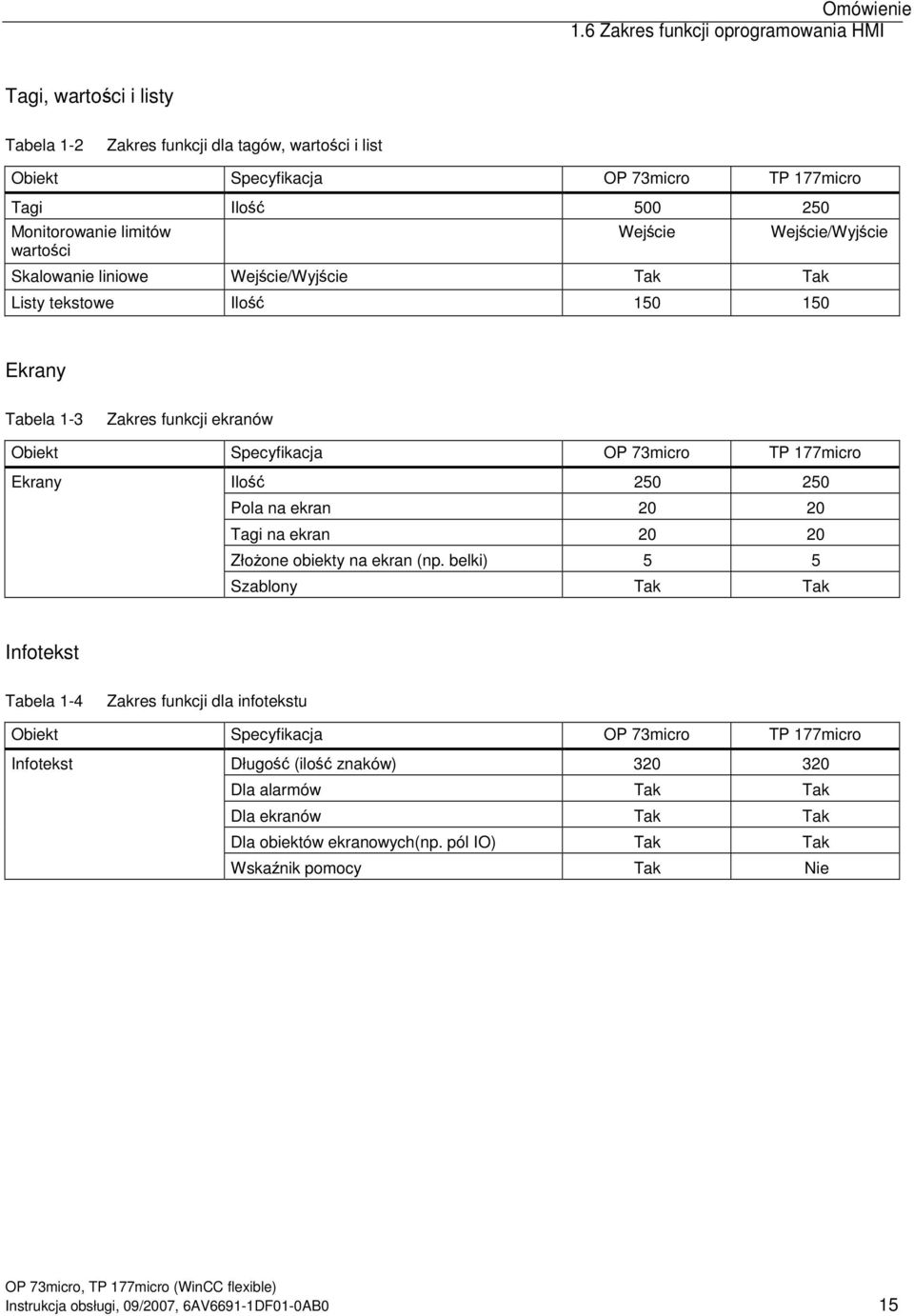

15 Omówienie 1.6 Zakres funkcji oprogramowania HMI Tagi, wartoci i listy Tabela 1-2 Zakres funkcji dla tagów, wartoci i list Obiekt Specyfikacja OP 73micro TP 177micro Tagi Ilo Monitorowanie limitów wartoci Wejcie Skalowanie liniowe Wejcie/Wyjcie Tak Tak Wejcie/Wyjcie Listy tekstowe Ilo Ekrany Tabela 1-3 Zakres funkcji ekranów Obiekt Specyfikacja OP 73micro TP 177micro Ekrany Ilo Pola na ekran Tagi na ekran Złoone obiekty na ekran (np. belki) 5 5 Szablony Tak Tak Infotekst Tabela 1-4 Zakres funkcji dla infotekstu Obiekt Specyfikacja OP 73micro TP 177micro Infotekst Długo (ilo znaków) Dla alarmów Tak Tak Dla ekranów Tak Tak Dla obiektów ekranowych(np. pól IO) Tak Tak Wska nik pomocy Tak Nie Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 15
16 Omówienie 1.7 Komunikacja z PLC Dodatkowe funkcje Tabela 1-5 Zakres dodatkowych funkcji Obiekt Specyfikacja OP 73micro TP 177micro Ustawienia ekranu Kontrast Kalibracja panelu dotykowego Wygaszacz ekranu - Tak Tak Wybór jzyka Ilo jzyków 5 5 Obiekty graficzne Grafika Grafika/ grafika wektorowa Widoki trendów Ilo - 25 Trendy na widok Ilo 4 Obiekty tekstowe Ilo Ochrona hasłem Ilo haseł 1 1 Tak Nie Tak Tak 1.7 Komunikacja z PLC Ilo połcze Połczenie OP 73micro TP 177micro Ilo dla MPI/PROFIBUS DP 1 1 Siemens PLC Ponisza tabela pokazuje sterowniki Siemens i protokoły lub profile moliwe do uycia. PLC Protokół / profil OP 73micro TP 177micro S7-200 MPI 1 tak tak 1 Jeli wymagana jest prdko 9.6 Kbps, uyj profilu "DP" w WinCC flexible. Urzdzenie HMI moe komunikowa si tylko z S7-200 w tym momencie. Urzdzenie HMI moe by podłczone do S7-200 przez połczenie PtP lub sie. Zobacz równie Komunikacja przez połczenie punkt-punkt (str. 57) Komunikacja w sieci (str. 58) 16 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
17 Instrukcje bezpieczestwa i ogólne uwagi Instrukcje bezpieczestwa Praca w szafie OSTRZEENIE Otwarty sprzt Urzdzenie HMI jest sprztem otwartym. Oznacza to, e urzdzenie HMI moe by instalowane tylko w kabinach lub szafkach, gdzie bdzie uywane z przedniego panelu. Dostp do kabiny lub szafy, w której jest zainstalowane urzdzenie HMI powinno by moliwe tylko za pomoc klucza lub narzdzia i tylko dla personelu z odpowiednimi kwalifikacjami i uprawnieniami. Niebezpieczestwo, wysokie napicie Otwarcie szafy udostpnia czci z wysokim napiciem. Kontakt z tymi czciami moe by miertelny. Wyłcz zasilanie szafy zanim j otworzysz. Strefy niebezpieczne Podczas uywania urzdzenia HMI w strefach niebezpiecznych obowizuje ponisze ostrzeenie. OSTRZEENIE Niebezpieczestwo wybuchu Nie rozłczaj obwodu pod napiciem jeli strefa nie jest bezpieczna. Zastpowanie komponentów moe naruszy dopuszczenie do Klasy I, Działu 2 lub Strefy 2. Promieniowanie wysokiej czstotliwoci UWAGA Niezamierzone sytuacje w trakcie pracy Promieniowanie wysokiej czstotliwoci, np. z aparatów komórkowych, moe spowodowa nieoczekiwane sytuacje w trakcie pracy. Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 17
18 Instrukcje bezpieczestwa i ogólne uwagi 2.2 Normy, Certyfikaty i Zgodnoci 2.2 Normy, Certyfikaty i Zgodnoci Prawomocne zatwierdzenia OSTRONIE Prawomocne zatwierdzenia Poniszy przegld zawiera informacje o dostpnych zatwierdzeniach. Samo urzdzenie HMI jest certyfikowane, co mona zobaczy na etykiecie na tylnej ciance. Zatwierdzenie CE System automatyki spełnia ogólne wymagania i wymagania bezpieczestwa nastpujcych dyrektyw EC i jest zgodny z europejskimi normami (EN) dla sterowników programowalnych publikowanymi w oficjalnych broszurach Unii Europejskiej: 89/336/EEC "Electromagnetic Compatibility" (dyrektywa EMC) 94/9/EG "Equipment and protective systems intended for use in potentially explosive atmospheres" (ATEX). Deklaracja zgodnoci EC Deklaracje zgodnoci EC s dostpne odpowiednich organach pod poniszym adresem: Siemens Aktiengesellschaft Automation & Drives A&D AS RD ST PLC PO Box 1963 D Amberg Zatwierdzenie UL Underwriters Laboratories Inc. zgodne z UL 508 (Industrial Control Equipment) CSA C22.2 No. 142, (Process Control Equipment) lub 18 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0

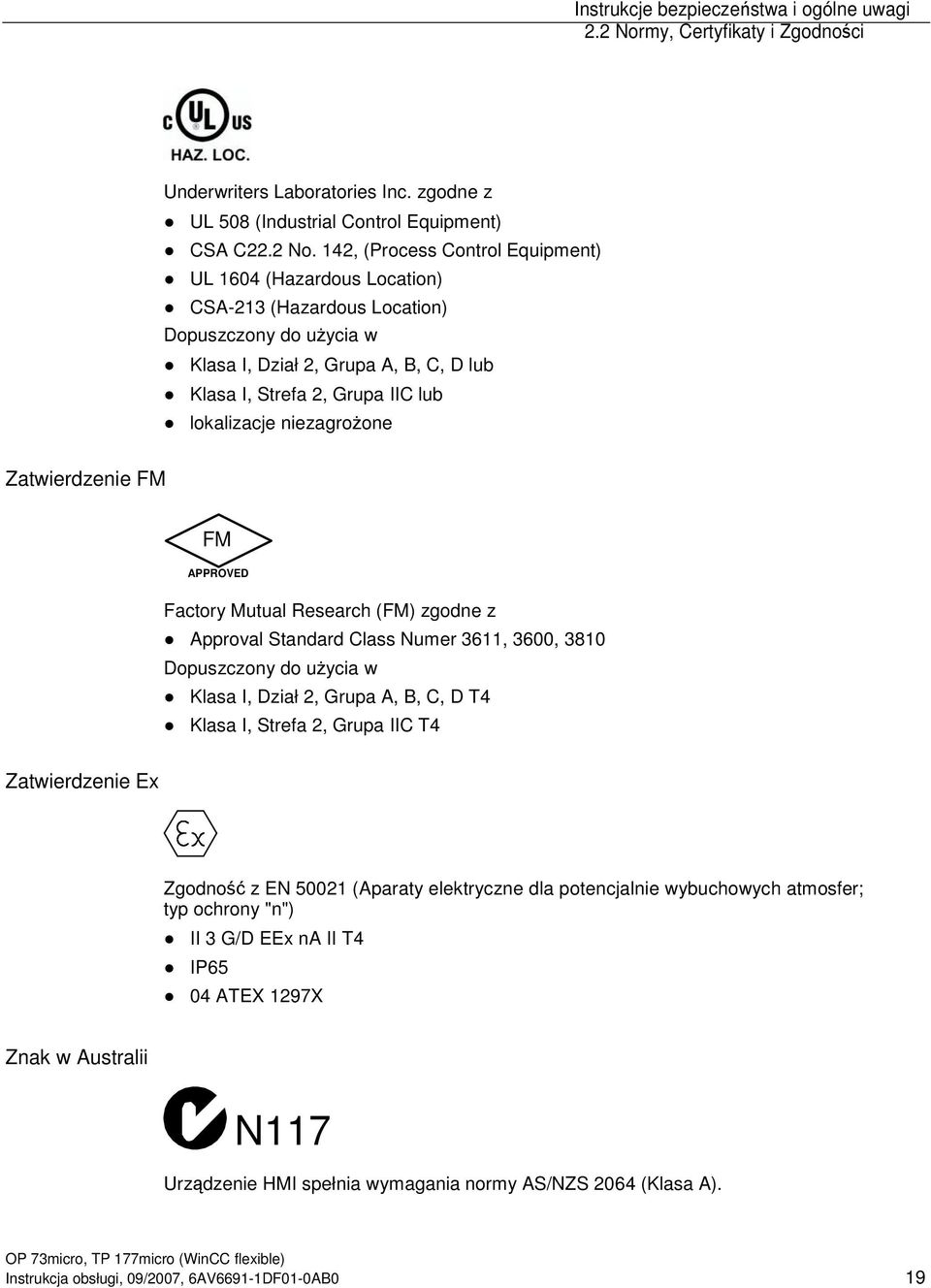

19 Instrukcje bezpieczestwa i ogólne uwagi 2.2 Normy, Certyfikaty i Zgodnoci Underwriters Laboratories Inc. zgodne z UL 508 (Industrial Control Equipment) CSA C22.2 No. 142, (Process Control Equipment) UL 1604 (Hazardous Location) CSA-213 (Hazardous Location) Dopuszczony do uycia w Klasa I, Dział 2, Grupa A, B, C, D lub Klasa I, Strefa 2, Grupa IIC lub lokalizacje niezagroone Zatwierdzenie FM FM APPROVED Factory Mutual Research (FM) zgodne z Approval Standard Class Numer 3611, 3600, 3810 Dopuszczony do uycia w Klasa I, Dział 2, Grupa A, B, C, D T4 Klasa I, Strefa 2, Grupa IIC T4 Zatwierdzenie Ex Zgodno z EN (Aparaty elektryczne dla potencjalnie wybuchowych atmosfer; typ ochrony "n") II 3 G/D EEx na II T4 IP65 04 ATEX 1297X Znak w Australii N117 Urzdzenie HMI spełnia wymagania normy AS/NZS 2064 (Klasa A). Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 19

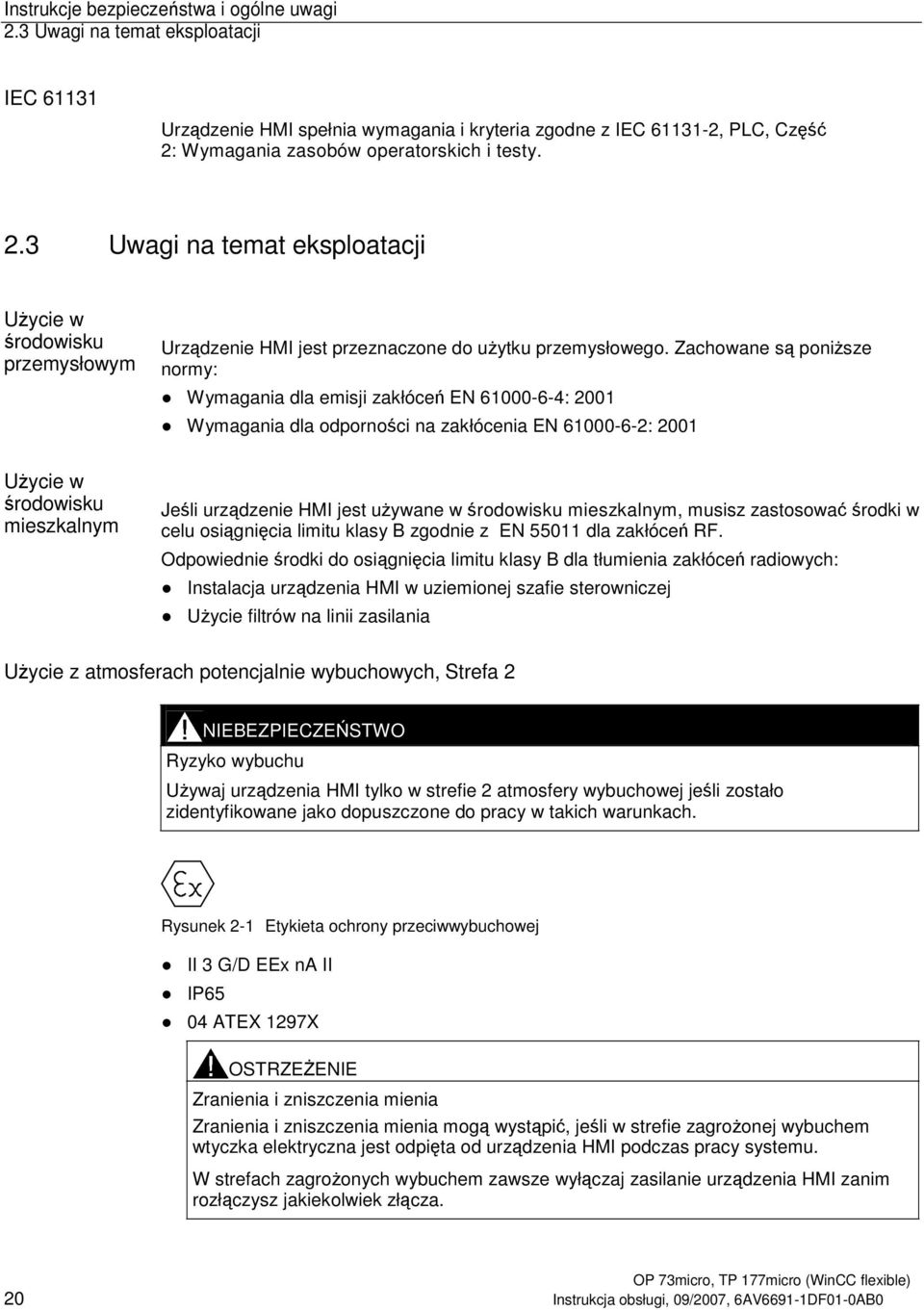

20 Instrukcje bezpieczestwa i ogólne uwagi 2.3 Uwagi na temat eksploatacji IEC Urzdzenie HMI spełnia wymagania i kryteria zgodne z IEC , PLC, Cz 2: Wymagania zasobów operatorskich i testy. 2.3 Uwagi na temat eksploatacji Uycie w rodowisku przemysłowym Urzdzenie HMI jest przeznaczone do uytku przemysłowego. Zachowane s ponisze normy: Wymagania dla emisji zakłóce EN : 2001 Wymagania dla odpornoci na zakłócenia EN : 2001 Uycie w rodowisku mieszkalnym Jeli urzdzenie HMI jest uywane w rodowisku mieszkalnym, musisz zastosowa rodki w celu osignicia limitu klasy B zgodnie z EN dla zakłóce RF. Odpowiednie rodki do osignicia limitu klasy B dla tłumienia zakłóce radiowych: Instalacja urzdzenia HMI w uziemionej szafie sterowniczej Uycie filtrów na linii zasilania Uycie z atmosferach potencjalnie wybuchowych, Strefa 2 NIEBEZPIECZESTWO Ryzyko wybuchu Uywaj urzdzenia HMI tylko w strefie 2 atmosfery wybuchowej jeli zostało zidentyfikowane jako dopuszczone do pracy w takich warunkach. Rysunek 2-1 Etykieta ochrony przeciwwybuchowej II 3 G/D EEx na II IP65 04 ATEX 1297X OSTRZEENIE Zranienia i zniszczenia mienia Zranienia i zniszczenia mienia mog wystpi, jeli w strefie zagroonej wybuchem wtyczka elektryczna jest odpita od urzdzenia HMI podczas pracy systemu. W strefach zagroonych wybuchem zawsze wyłczaj zasilanie urzdzenia HMI zanim rozłczysz jakiekolwiek złcza. 20 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
21 Instrukcje bezpieczestwa i ogólne uwagi 2.3 Uwagi na temat eksploatacji Atmosfera potencjalnie wybuchowa, Strefa 2 Atmosfery potencjalnie wybuchowe s podzielone na strefy. Strefy s klasyfikowane zgodnie z prawdopodobiestwem obecnoci atmosfery wybuchowej. Strefa Ryzyko wybuchu Przykład 2 Nieczste i krótkotrwałe wystpowanie mieszanin wybuchowych Obszary wokół połcze kołnierzowych rur z płaskimi uszczelkami w zamknitych pomieszczeniach Strefa bezpieczna nie Poza stref 2 Standardowe aplikacje rozproszonych IO OSTRZEENIE Przestrzegaj stopnia ochrony Urzdzenie HMI musi by instalowane w obudowie metalowej lub w szafie. Minimalny stopie ochrony dla nich wynosi IP54 (zgodnie z EN 60529). Uwzgldnij warunki otoczenia w których instalujesz urzdzenie HMI. Obudowa musi mie deklaracj producenta dla Strefy 2 (zgodnie z EN 50021). Specjalne warunki dla pracy w atmosferach potencjalnie wybuchowych Strefy 2 W sytuacjach, gdy temperatura kabla lub dławika obudowy przekracza 70 C lub temperatura rozgałzienia przekracza 80 C w trakcie pracy, właciwoci kabli musz zapewnia, e wytrzymaj one takie temperatury. Dławiki kabli musz spełnia wymagany stopie ochrony (zgodnie z ) Wszystkie urzdzenia peryferyjne podłczone do urzdzenia HMI musz by certyfikowane na zgodno z typami zabezpiecze przeciwwybuchowych EEx na lub EEx nc. Naley zapobiec wystpowaniu chwilowych napi powodujcych przekroczenie nominalnego napicia o wicej ni 40%. Zakres temperatur otoczenia: 0 C C pionowo Temperatura powierzchni szafy urzdzenia HMI nie powinna przekracza 60 C. Urzdzenie HMI powinno by natychmiast wyłczone i wymienione w przypadku uszkodzenia. Te uszkodzenia to np.: Rozdarcia lub oderwanie poszczególnych membran Rozdarcie w pobliu okna widoku Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 21
22 Instrukcje bezpieczestwa i ogólne uwagi 2.3 Uwagi na temat eksploatacji W wntrzu szafy musi by umieszczona dobrze widoczna po otwarciu etykieta ostrzegawcza: OSTRZEZENIE Otwieranie szafy jest dozwolone tylko na krótki czas np. w celach diagnostycznych. W midzyczasie niedozwolone jest naciskanie przełczników, wkładanie/wyciganie modułów i rozłczanie jakichkolwiek przewodów i złczy Ostrzeenie nie obowizuje jeli jest pewno, e nie ma niebezpieczestwa wybuchu Lista zatwierdzonych urzdze HMI Lista zatwierdzonych urzdze HMI jest dostpna w Internecie: " wpis: ID Dalsze informacje Naprawa Zatwierdzenie Ulotka "Urzdzenie HMI w atmosferach potencjalnie wybuchowych Strefy 2 i Strefy 22" jest czci paczki i naley postpowa zgodnie z ni. Uszkodzone urzdzenia HMI musz wróci do producenta w celu naprawy. Napraw moe przeprowadzi tylko producent w swojej lokalizacji. Lokalizacja producenta: Siemens AG Automation & Drives Werner-von-Siemens-Straße Amberg Germany Uwaga Urzdzenia HMI z dopuszczeniem II 3 G EEx na II T4 mog by uywane w systemach SIMATIC kategorii 3 urzdze. 22 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
23 Instrukcje bezpieczestwa i ogólne uwagi 2.4 Kompatybilno elektromagnetyczna 2.4 Kompatybilno elektromagnetyczna Wstp Urzdzenie HMI spełnia wymagania dyrektywy EMC rynku europejskiego i inne wymagania. Instalacja urzdze HMI zgodna z EMC Instalacja zgodna z EMC i uycie ekranowanych kabli s podstaw bezproblemowej pracy. Podrczniki "Directives for interference-free installation of PLCs" i "PROFIBUS Networks" równie dotycz instalacji urzdzenia HMI. Zakłócenie impulsowe Ponisza tabela przedstawia parametry EMC modułów odnonie zakłóce impulsowych. Wymogiem dla nich jest zgodno urzdzenia HMI ze specyfikacjami i dyrektywami dla elektrycznej instalacji. Tabela 2-1 Zakłócenie impulsowe Zakłócenie impulsowe Wyładowanie elektrostatyczne zgodnie z IEC Seria impulsów (bardzo szybkie przejciowe zakłócenie) zgodnie z IEC Testowane z Wyładowanie w powietrzu: 8 kv Wyładowanie na styku: 4 kv 2 KV kabel zasilania 2 KV kabel sygnałowy, > 30 m 1 KV kabel sygnałowy, < 30 m Odpowiada intensywnoci testu Impulsy udarowe wysokiej mocy zgodnie z IEC , wymóg zewntrznego obwodu ochronnego (zobacz S7 300 PLC, Installation, rozdział Lightning and overvoltage protection ). Sprzg asymetryczny 2 kv kabel zasilania Napicie DC z zabezpieczeniami 2 KV kabel sygnał/dane, > 30 m, z wymaganymi zabezpieczeniami Sprzg asymetryczny 1 kv kabel zasilania Napicie DC z zabezpieczeniami 1 KV kabel sygnałowy, > 30 m, z wymaganymi zabezpieczeniami 3 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 23
24 Instrukcje bezpieczestwa i ogólne uwagi 2.4 Kompatybilno elektromagnetyczna Zakłócenie sinusoidalne Ponisza tabela przedstawia parametry EMC modułów odnonie zakłóce sinusoidalnych. Wymogiem dla nich jest zgodno urzdzenia HMI ze specyfikacjami i dyrektywami dla elektrycznej instalacji. Tabela 2-2 Zakłócenie sinusoidalne Zakłócenie sinusoidalne Wartoci testowe Zakłócenie RF (pola elektromagnetyczne) zgodnie z IEC zgodnie z IEC V/m z 80% modulacji amplitudowej 1 khz w zakresie od 80 MHz do 1 GHz i 1.4 GHz do 2 GHz 10 V/m z 50% modulacji impulsowej 900 MHz 10 V/m z 50% modulacji impulsowej 1.89 GHz Odpowiada intensywnoci testu 3 Prd zakłócenia RF w kablach i ekranach kabli zgodnie z IEC Napicie testowe 10 V z 80% modulacji amplitudowej 1kHz w zakresie od 9 khz do 80 MHz 3 Emisja zakłóce radiowych Emisja zakłóce elektromagnetycznych zgodnie 55011, klasa limitów wartoci A, grupa 1, mierzony na dystansie 10 m: Od 30 do 230 MHz Od 230 do 1000 MHz < 40 db (V/m) quasi-szczytowa < 47 db (V/m) quasi-szczytowa Dodatkowe rodki Zanim podłczysz urzdzenie HMI do publicznej sieci, upewnij si, e jest zgodne z klas limitu B zgodnie z Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
25 Instrukcje bezpieczestwa i ogólne uwagi 2.5 Warunki transportu i przechowywania 2.5 Warunki transportu i przechowywania Warunki mechaniczne i klimatyczne transportu i przechowywania Warunki transportu i przechowywania tego urzdzenia HMI przewyszaj wymagania zgodne z IEC Ponisze specyfikacje obowizuj przy transporcie i przechowywaniu urzdzenia HMI w jego oryginalnym opakowaniu. Klimatyczne warunki odpowiadaj poniszym normom: IEC , Klasa 3K7 dla przechowywania IEC , Klasa 2K4 dla transportu Mechaniczne wymagania s zgodne z EC , Klasa 2M2. Tabela 2-3 Typ warunku Warunki transportu i przechowywania Dopuszczalny zakres Test upadku (w opakowaniu transportowym) 1 m Temperatura Cinienie atmosferyczne Wzgldna wilgotno Wibracje sinusoidalne zgodnie z IEC Wstrzs zgodnie z IEC od 20 C do +60 C od 1080 hpa do 660 hpa, odpowiada uniesieniu od m do 3500 m od 10% do 90% bez kondensacji 5 Hz do 9 Hz: 3.5 mm 9 Hz do 150 Hz: 9.8 m/s m/s 2, 6 ms, 1000 uderze UWAGA Upewnij si, e nie ma kondensacji (zraszania) na lub wewntrz urzdzenia HMI po jego transporcie w niskich temperaturach lub po wystawieniu na działanie duych rónic temperatur. Urzdzenie HMI musi osign temperatur pokojow zanim bdzie uywane. Nie wystawiaj urzdzenia HMI na bezporednie promieniowanie grzejnika w celu ogrzania. Jeli wystpiło zraszanie poczekaj około czterech godzin zanim załczysz urzdzenie HMI. Warunkiem dla bezproblemowej pracy urzdzenia HMI jest właciwy transport, przechowanie, instalacja, monta i obsługa. W przypadku ignorowania tych specyfikacji gwarancja na urzdzenie HMI jest niewana. Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 25
26 Instrukcje bezpieczestwa i ogólne uwagi 2.5 Warunki transportu i przechowywania 26 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
27 Zastosowanie Warunki montaowe Mechaniczne i klimatyczne warunku eksploatacji Urzdzenie HMI jest przeznaczone do instalacji w lokalizacjach odpornych na wpływy atmosferyczne. Warunki eksploatacji s zgodne z norm DIN IEC : Klasa 3M3 (wymagania mechaniczne) Klasa 3K3 (wymagania klimatyczne) Dodatkowe rodki Przykłady aplikacji, gdzie uycie urzdzenia HMI wymaga dodatkowych rodków: Miejsca z silnym promieniowaniem jonizujcym Miejsca o ekstremalnych warunkach pracy w wyniku: Opary powodujce korozj, gazy, oleje, chemikalia Silne pola elektryczne i magnetyczne W instalacjach wymagajcych specjalnych mechanizmów monitorowania, np.: Systemy windowe Systemy w szczególnie niebezpiecznych warunkach Mechaniczne warunki otoczenia Mechaniczne warunki otoczenia urzdzenia HMI s podane poniej jako parametry sinusoidalnych wibracji. Tabela 3-1 Mechaniczne warunki otoczenia Zakres czstotliwoci w Hz Cigłe Sporadyczne 10 f 58 Amplituda mm Amplituda mm 58 f g stałego przyspieszenia Stałe przyspieszenie 1 g Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 27
28 Zastosowanie 3.1 Warunki montaowe Redukcja wibracji Jeli urzdzenie HMI jest poddawane silnym uderzeniom lub wibracjom, naley zastosowa odpowiednie rodki w celu ich redukcji (amplitudy lub siły). Zalecamy zamocowanie urzdzenia HMI na materiale amortyzacyjnym. Test mechanicznych warunków otoczenia Ponisza tabela zawiera informacje o typie i zakresie testów mechanicznych warunków otoczenia. Tabela 3-2 Test mechanicznych warunków otoczenia Test obejmuje Wibracje Wstrzs Standard testu Test wibracji zgodnie z IEC 60068, cz. 2 6 (sinusoidalne) Test wstrzsowy zgodnie z IEC 60068, cz Uwagi Typ wibracji: Przejciowe tempo czstotliwoci: 1 oktawa/minut. 10 f 58, Stała amplituda mm 58 f 150, Stałe przyspieszenie 1 g Czas trwania wibracji: 10 cykli czstotliwoci na o w kadej z trzech prostopadłych do siebie osi Typ wstrzsu: półsinus Intensywno: Szczytowa warto 15 g, czas trwania 11 ms Kierunek wstrzsu: 3 wstrzsy w kierunku ± osi w kadej z trzech prostopadłych do siebie osi 28 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
29 Zastosowanie 3.1 Warunki montaowe Warunki klimatyczne otoczenia Urzdzenie HMI moe by uywane w poniszych warunkach klimatycznych: Tabela 3-3 Warunki klimatyczne otoczenia Warunki otoczenia Dopuszczalny zakres Uwagi Temperatura Monta pionowy Monta pochyły od 0 C do 50 C od 0 C do 40 C Zobacz rozdział " Pozycje montaowe i mocowanie " Wilgotno wzgldna 10% do 90% Bez kondensacji, odpowiada wzgldnej wilgotnoci, klasa obcienia 2 zgodnie z IEC 61131, cz. 2 Cinienie atmosferyczne 1080 hpa do 795 hpa Koncentracja zanieczyszcze SO2: < 0.5 ppm; wilgotno wzgldna < 60%, bez kondensacji H2S: < 0.1 ppm; wilgotno wzgldna < 60%, bez kondensacji Odpowiada uniesieniu od do 2000 m Test: 10 ppm; 4 dni Test: 1 ppm; 4 dni Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 29
30 Zastosowanie 3.2 Monta OP 73micro 3.2 Monta OP 73micro Pozycje montaowe i mocowanie Pozycja montaowa Urzdzenie HMI jest przeznaczone do montowania w rackach, szafach, panelach i konsolach. Wszystkie te opcje montau w dalszej czci s nazywane ogólnym terminem "szafa". Urzdzenie HMI jest samo-wentylujce i mona je montowa pionowo lub pochyle w stacjonarnych szafach. + Rysunek 3-1 Dozwolone pozycje montau OP 73micro bez wentylacji pomocniczej Pozycja montaowa Odchyłka od pionu Pochyła 80 Pionowo 0 Pochyła 80 OSTRONIE Niedozwolone temperatury otoczenia Nie uywaj urzdzenia HMI bez pomocniczej wentylacji jeli przekroczona jest dopuszczalna temperatura otoczenia. W przeciwnym wypadku urzdzenie HMI moe ulec uszkodzeniu, a jego gwarancja przepadnie! 30 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
31 Zastosowanie 3.2 Monta OP 73micro Typ mocowania Do montau dostarczane s zaczepy. Włó zaczepy w odpowiednie otwory w urzdzeniu HMI. Całkowite wymiary urzdzenia HMI pozostaj te same. 1 2 Rysunek 3-2 Zaczep montaowy Hak ruba zaczepu Przygotowanie do montau Miejsce montau urzdzenia HMI Zwró uwag na: Ustaw urzdzenie HMI w miejscu chronionym przed bezporednim słocem. Ustaw urzdzenie HMI tak, aby pozycja była ergonomiczna dla operatora na odpowiedniej wysokoci. Upewnij si, e otwory wentylacyjne nie s zasłonite po montau. Przestrzegaj dopuszczalnych pozycji montaowych dla urzdzenia HMI. Przygotowanie wycicia montaowego Stopnie ochrony s zapewnione tylko przy poniszych warunkach: Grubo materiału przy wyciciu montaowym: 2 mm do 4 mm Odchyłka od płaszczyzny dla wycicia montaowego 0.5 mm. Ten warunek musi by spełniony dla urzdzenia HMI. Dopuszczalna chropowato powierzchni w obszarze uszczelki: 120 µm (Rz 120) Rysunek poniej pokazuje wymagane wycicie montaowe: Rysunek 3-3 Wycicie montaowe dla OP 73micro Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 31
32 Zastosowanie 3.2 Monta OP 73micro Utrzymanie dystansów Urzdzenie HMI musi by instalowane z odpowiednimi dystansami: Rysunek 3-4 Wolna przestrze wokół OP 73micro Odstp co najmniej 10 mm jest wymagany od tyłu. UWAGA Upewnij si, e dopuszczalna temperatura otoczenia nie jest przekroczona w szafie, szczególnie po jej zamkniciu. 32 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
33 Zastosowanie 3.3 Monta TP 177micro 3.3 Monta TP 177micro Pozycje montaowe i mocowanie Pozycja montaowa Urzdzenie HMI jest przeznaczone do montowania w rackach, szafach, panelach i konsolach. Wszystkie te opcje montau w dalszej czci s nazywane ogólnym terminem "szafa". Urzdzenie HMI jest samo-wentylujce i mona je montowa pionowo lub pochyle w stacjonarnych szafach. + Rysunek 3-5 Dozwolone pozycje montau Pozycja montaowa Odchyłka od pionu Pochyła 35 Pionowo 0 Pochyła 35 OSTRONIE Niedozwolone temperatury otoczenia Nie uywaj urzdzenia HMI bez pomocniczej wentylacji jeli przekroczona jest dopuszczalna temperatura otoczenia. W przeciwnym wypadku urzdzenie HMI moe ulec uszkodzeniu, a jego gwarancja przepadnie! Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 33
34 Zastosowanie 3.3 Monta TP 177micro Monta poziomy Przy montau poziomym wloty kabli s od spodu urzdzenia. Monta pionowy Przy montau pionowym wloty kabli s z prawej strony urzdzenia. Typ mocowania Do montau dostarczane s zaczepy. Włó zaczepy w odpowiednie otwory w urzdzeniu HMI. Całkowite wymiary urzdzenia HMI pozostaj te same. 1 2 Rysunek 3-6 Zaczep montaowy Hak ruba zaczepu 34 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
35 Zastosowanie 3.3 Monta TP 177micro Przygotowanie do montau Miejsce montau urzdzenia HMI Zwró uwag na: Ustaw urzdzenie HMI w miejscu chronionym przed bezporednim słocem. Ustaw urzdzenie HMI tak, aby pozycja była ergonomiczna dla operatora na odpowiedniej wysokoci. Upewnij si, e otwory wentylacyjne nie s zasłonite po montau. Przestrzegaj dopuszczalnych pozycji montaowych dla urzdzenia HMI. Przygotowanie wycicia montaowego Stopnie ochrony s zapewnione tylko przy poniszych warunkach: Grubo materiału przy wyciciu montaowym: 2 mm do 6 mm Odchyłka od płaszczyzny dla wycicia montaowego 0.5 mm Ten warunek musi by spełniony dla urzdzenia HMI. Dopuszczalna chropowato powierzchni w obszarze uszczelki: 120 µm (Rz 120) Rysunek poniej pokazuje wymagane wycicie montaowe: Rysunek 3-7 Wycicie montaowe dla urzdzenie HMI Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 35
36 Zastosowanie 3.3 Monta TP 177micro Utrzymanie dystansów Urzdzenie HMI musi by instalowane z odpowiednimi dystansami w celu zapewnienia samo-wentylacji: Rysunek 3-8 Wolna przestrze wokół urzdzenia HMI Odstp co najmniej 10 mm jest wymagany od tyłu. UWAGA Upewnij si, e dopuszczalna temperatura otoczenia nie jest przekroczona w szafie, szczególnie po jej zamkniciu. 36 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
37 Zastosowanie 3.4 Informacje o testach izolacji, klasie ochronnoci i stopniu ochrony 3.4 Informacje o testach izolacji, klasie ochronnoci i stopniu ochrony Napicia testowe Jako izolacji jest pokazana w tecie typu z poniszymi napiciami testowymi zgodnie z IEC : Tabela 3-4 Napicia testowe Obwody z nominalnym napiciem Ue do innych obwodów lub ziemi Napicie testowe < 50 V 500 V DC Klasa ochronnoci Klasa ochronnoci I zgodnie IEC 60536, tj. wymagany przewód uziemiajcy do szyny! Ochrona przed ciałami obcymi i wod Stopie ochrony zgodnie z IEC Panel przedni Panel tylny Objanienie IP65 w stanie zamontowanym IP20 ochrona przed kontaktem ze standardowymi sondami testowymi. Brak ochrony przed zalaniem wod. Stopie ochrony panela przedniego jest zapewniony tylko wtedy, gdy uszczelka montaowa przylega szczelnie do wycicia montaowego. UWAGA Stopie ochrony IP65 Stopnie ochrony s zapewniane tylko w poniszych warunkach: Grubo materiału w wyciciu montaowym wynosi co najmniej 2 mm. Odchyłka od płaszczyzny wycicia montaowego w zainstalowanym urzdzeniu HMI wynosi 0.5 mm. Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 37
38 Zastosowanie 3.5 Nominalne napicia 3.5 Nominalne napicia Ponisza tabela pokazuje dozwolone nominalne napicie i zakres tolerancji. Tabela 3-5 Dozwolone napicia nominalne Nominalne napicie Zakres tolerancji +24 V DC 20.4 V do 28.8 V ( 15%, +20%) 38 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
39 Monta i podłczenie Sprawdzenie zawartoci paczki Sprawd zawarto paczki pod wzgldem widocznych uszkodze transportowych i pod wzgldem kompletnoci. UWAGA Nie instaluj czci uszkodzonych podczas transportu. Odnonie uszkodzonych czci skontaktuj si ze swoim przedstawicielem Siemensa. Dostarczon dokumentacj trzymaj w bezpiecznym miejscu. Dokumentacja naley do urzdzenia HMI i jest potrzebna do uruchomienia. 4.2 Monta i podłczenie OP 73micro Monta urzdzenia HMI Wymagania Do instalacji potrzebne s dwa zaczepy montaowe z akcesorii. Uszczelka montaowa musi by na urzdzeniu HMI. Jeli jest uszkodzona zamów uszczelk zamienn. Monta UWAGA Zawsze montuj urzdzenie HMI zgodnie z instrukcjami w tym podrczniku. Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 39
40 Monta i podłczenie 4.2 Monta i podłczenie OP 73micro Postpuj wg poniszych punków: 1. Sprawd, czy uszczelka montaowa jest załoona na urzdzenie HMI. Nie zakładaj uszczelki montaowej odwrotnie (na lew stron). Moe to spowodowa przecieki w wyciciu montaowym. 2. Włó urzdzenie HMI w wycicie montaowe od przodu. 3. Włó zaczepy montaowe w otwory na bokach urzdzenia. Ustaw je i zamocuj. Rysunek 4-1 Wkładanie zaczepu montaowego w OP 73micro. 4. Zacinij zaczepy dokrcajc ruby w zaczepach; dozwolony moment: 0.15 N/m. UWAGA Sprawd dopasowanie uszczelki montaowej do frontu. Uszczelka nie moe wystawa z urzdzenia HMI. W przeciwnym wypadku powtórz kroki 1 do Podłczenie urzdzenia HMI Wymagania Urzdzenie HMI musi by montowane zgodnie ze specyfikacjami w tej instrukcji obsługi. Sekwencja podłczania Podłczaj urzdzenie HMI w poniszej kolejnoci: 1. Połczenie wyrównawcze 2. Zasilanie Przeprowad test zasilania w celu sprawdzenia właciwej polaryzacji napicia zasilajcego. 3. PLC/komputer konfiguracyjny jeli konieczne. 40 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
41 Monta i podłczenie 4.2 Monta i podłczenie OP 73micro UWAGA Sekwencja podłczania Zawsze postpuj zgodnie z sekwencj podłczania urzdzenia HMI. Działanie niezgodne z sekwencj moe spowodowa uszkodzenie urzdzenia HMI. Podłczanie kabli Podłczajc kable sprawd, czy nie zaginasz pinów w gnie dzie. Zabezpiecz wtyczki rubami. Zawsze uywaj ekranowanych kabli do transmisji danych. Zawsze uywaj standardowych kabli. Wicej informacji znajdziesz w katalogu SIMATIC HMI Catalog ST 80. Przyporzdkowanie pinów w interfejsach opisano w rozdziale Specyfikacje. Zobacz równie Instrukcje bezpieczestwa (str. 17) Interfejsy Zdjcie poniej przedstawia interfejsy urzdzenia HMI Rysunek 4-2 Interfejsy urzdzenia HMI Gniazdo zasilania Interfejs RS485 (IF 1B) Styk uziemienia obudowy Zobacz równie Zasilanie (str. 146) RS485 (IF 1B) w OP 73micro (str. 146) Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 41
42 Monta i podłczenie 4.2 Monta i podłczenie OP 73micro Wykonywanie połczenia wyrównawczego Rónice potencjałów Rónice potencjałów midzy oddalonymi czciami systemu mog prowadzi do powstania duych prdów wyrównawczych w kablach transmisji danych, tym samym uszkadzajc ich interfejsy. Tak sytuacja moe powsta, jeeli ekran kabla jest uziemiony na obu kocach w rónych czciach systemu. Rónica potencjałów moe powsta, gdy system jest podłczony do rónych uziemie/mas. Ogólne wymagania dla połczenia wyrównawczego Aby zapewni bezproblemowe uytkowanie komponentów systemu elektronicznego, rónice potencjałów musz by zredukowane przez zastosowanie połczenia wyrównawczego pomidzy komponentami. Przy instalowaniu połczenia wyrównawczego naley zwróci uwag na: Efektywno połczenia wyrównawczego ronie wraz ze spadkiem impedancji przewodu tego połczenia lub wraz ze wzrostem jego pola przekroju. Jeli dwa elementy systemu s połczone ze sob poprzez ekranowane przewody danych z ekranami podłczonymi do uziemienia po obu stronach, impedancja dodatkowo zainstalowanego przewodu połczenia wyrównawczego nie moe przekracza 10% impedancji ekranu. Pole przekroju przewodu połczenia wyrównawczego musi zapewnia przepływ maksymalnego prdu wyrównawczego. Najlepsze wyniki połczenia pomidzy dwoma szafami daje przewód o przekroju minimum 16 mm 2. Uywaj przewodów miedzianych lub z galwanizowanej stali. Powierzchnia styku przewodu połczenia wyrównawczego i szyny uziemiajcej/ochronnej powinna by jak najwiksza, a sam styk zabezpieczony przed korozj. Ekran kabla transmisji danych do urzdzenia HMI zakocz na szynie wyrównawczej uywajc odpowiednich klamer. Ułó przewód połczenia wyrównawczego i kable transmisji danych równolegle jak najbliej siebie. Zobacz schemat podłcze. UWAGA Przewód połczenia wyrównawczego Ekran kabla nie nadaje si do połczenia wyrównawczego. Zawsze uywaj przewodów zalecanych do połczenia wyrównawczego. Minimalne pole przekroju przewodu dla połczenia wyrównawczego to 16 mm². Przy instalacji sieci MPI i PROFIBUS DP zawsze uywaj kabli z odpowiednim polem przekroju, gdy w przeciwnym wypadku moduły interfejsu mog by uszkodzone lub zniszczone. 42 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
43 Monta i podłczenie 4.2 Monta i podłczenie OP 73micro Schemat podłcze Rysunek 4-3 Instalacja połczenia wyrównawczego Zacisk uziemiajcy obudowy na urzdzeniu HMI (przykład) Przewód połczenia wyrównawczego; pole przekroju: 4 mm 2 Szafa Przewód połczenia wyrównawczego; pole przekroju: min. 16 mm 2 Zacisk uziemienia Obejma na przewód/kabel Szyna napiciowa Równoległe ułoenie przewodu i kabla transmisji danych Zobacz równie Kompatybilno elektromagnetyczna (str. 23) Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 43
44 Monta i podłczenie 4.2 Monta i podłczenie OP 73micro Podłczanie PLC Schemat podłczenia Poniszy rysunek przedstawia połczenie pomidzy urzdzeniem HMI a PLC. S7-200 Rysunek 4-4 Podłczenie do PLC Interfejsy opisano w rozdziale Specyfikacje. Uwaga przy podłczaniu UWAGA Zawsze uywaj odpowiednich przewodów do podłczania SIMATIC S7 PLC. Do podłczenia dostpne s standardowe kable. Wicej informacji znajdziesz w katalogu SIMATIC HMI Catalog ST 80. Zobacz równie Komunikacja przez połczenie punkt-punkt (str. 57) Komunikacja w sieci (str. 58) Interfejsy (str. 41) Podłczanie komputera konfigurujcego Schemat podłczenia Poniszy rysunek przedstawia połczenie pomidzy urzdzeniem HMI a komputerem konfiguracyjnym. Rysunek 4-5 Podłczanie komputera konfigurujcego Interfejsy opisano w rozdziale Specyfikacje. 44 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
45 Monta i podłczenie 4.2 Monta i podłczenie OP 73micro Zobacz równie Interfejsy (str. 41) Schemat podłczenia Poniszy rysunek przedstawia połczenie pomidzy zasilaczem a urzdzeniem HMI. Rysunek 4-6 Podłczenie zasilacza Interfejsy opisano w rozdziale Specyfikacje. Uwaga przy podłczaniu Wtyczka zasilania jest w zestawie montaowym i jest przewidziana dla przewodów maksymalnie 1.5 mm 2. Podłczanie wtyczki UWAGA Uszkodzenie Nacisk na wkrtak moe uszkodzi gniazdo urzdzenia HMI, jeli wtyczka jest włoona podczas dokrcania rub. Zawsze wyjmuj wtyczk przed podłczeniem przewodów. GND DC +24 V Rysunek 4-7 Podłczanie wtyczki Podłcz przewody zasilania do wtyczki, tak jak pokazano powyej. Upewnij si, e przewody nie s zamienione. Sprawd podłczenie z opisem pinów zasilania z tyłu urzdzenia HMI. Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 45
46 Monta i podłczenie 4.2 Monta i podłczenie OP 73micro Ochrona przed odwrotn polaryzacj Urzdzenie HMI jest wyposaone w obwód ochrony przed odwrotn polaryzacj. Podłczenie zasilania OSTRONIE Zapewnij bezpieczn izolacj zasilania. Zawsze uywaj zasilaczy zgodnych z IEC lub HD (VDE 0100, Cz. 410). Zawsze uywaj zasilaczy zgodnych z normami SELV (Safety Extra-Low Voltage) i PELV (Protective Extra Low Voltage). Warto napicia zasilajcego musi zawsze by w okrelonym zakresie w celu poprawnej pracy urzdzenia HMI. Połczenie wyrównawcze Połcz wyjcie 24 V zasilacza do obwodu wyrównawczego. Zobacz równie Interfejsy (str. 41) Załczanie i testowanie urzdzenia HMI Procedura Załczanie i testowanie urzdzenia HMI Postpuj wg poniszych punktów: 1. Włó wtyczk zasilania w urzdzenie HMI. 2. Załcz zasilacz. Po załczeniu wywietlacz zapala si i na krótko pojawia si poniszy ekran: OP 73micro bootloader vx.xx (2004-xx-xx) Rysunek 4-8 Komunikat bootloadera Jeli urzdzenie HMI nie startuje, sprawd czy przewody zasilania nie s zamienione. Loader otwiera si zaraz po starcie systemu operacyjnego. Loader Transfer Start Rysunek 4-9 Widok loadera 46 Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0
47 Monta i podłczenie 4.2 Monta i podłczenie OP 73micro Urzdzenie HMI automatycznie przechodzi w tryb transferu podczas startu, jeli nie zawiera adnego projektu. Pojawia si ponisze okno: Transfer Connecting to host. Rysunek 4-10 Okno "Transfer" HELP 3. Nacinij ESC aby anulowa transfer. Wynik Loader pojawia si ponownie. Uwaga Podczas restartu systemu projekt moe by ju załadowany do urzdzenia HMI. Wtedy system pomija tryb transferu i startuje projekt. Uyj odpowiednich kontrolek operatora w celu zamknicia projektu. Wicej informacji moesz znale w dokumentacji twojej instalacji. Nawigacja w loaderze Przycisk ENTER HELP ESC +/ TAB lub Akcja Wcinij jeden z przycisków kursorów w celu zaznaczenia kolejnego wpisu w kierunku strzałki. Wprowadzenie jest potwierdzone. Podmenu lub okno otwiera si. Cofnij Powrót do wyszego poziomu menu. Anuluj tryb transferu. Test funkcji Przeprowad test funkcji po uruchomieniu. Urzdzenie HMI jest w pełni funkcjonalne, jeli pokazany zostanie jeden ze stanów: Wywietlone okno "Transfer". Wywietlony loader. Uruchomiony projekt. Wyłczanie urzdzenia HMI Opcje wyłczania urzdzenia HMI: Wyłcz zasilacz. Wyjmij wtyczk zasilania z urzdzenia HMI. Instrukcja obsługi, 09/2007, 6AV6691-1DF01-0AB0 47
