1 Rittal RiZone Data Center Management Software Efektywność przy najwyżej wydajności dzięki zarządzaniu infrastrukturą

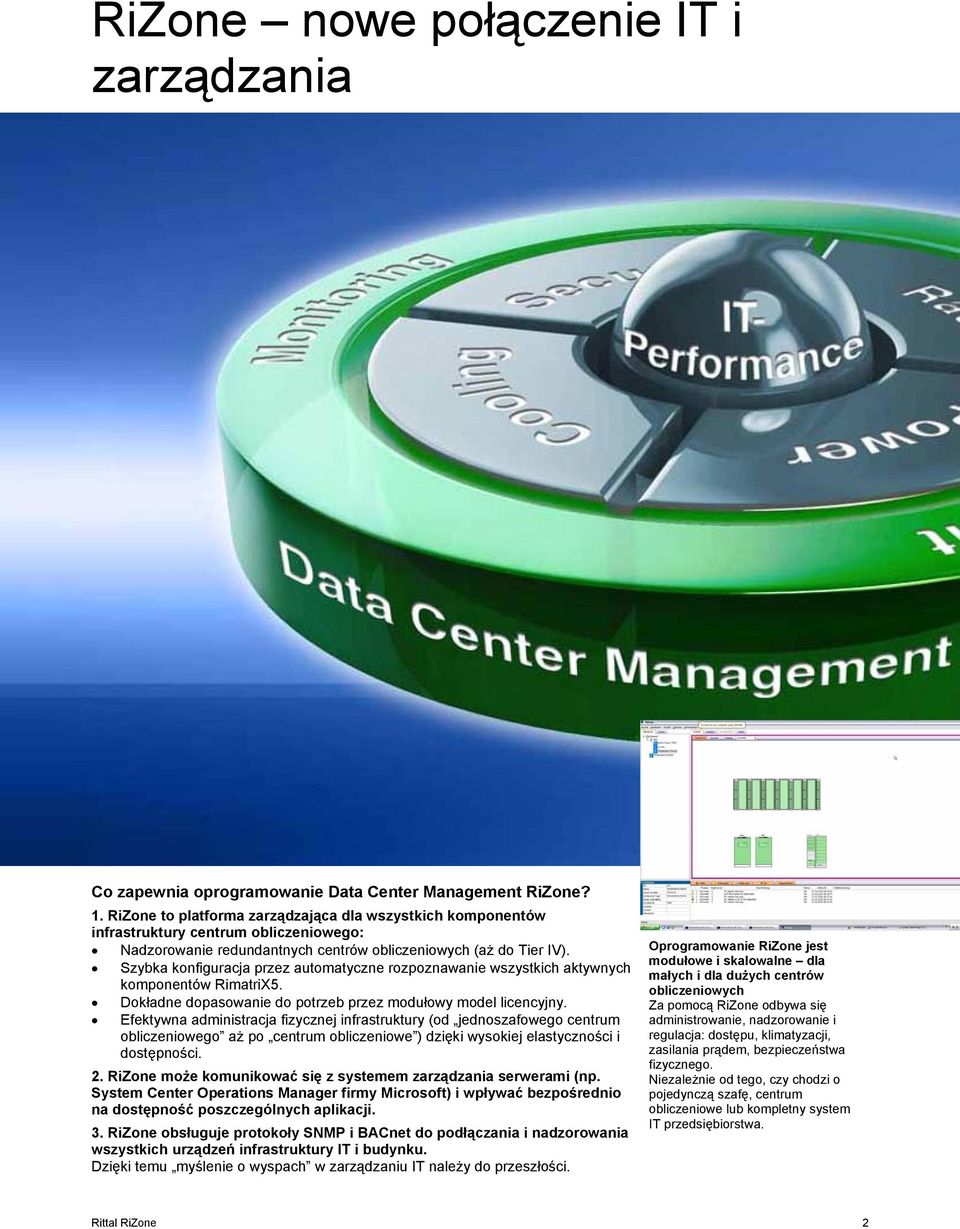

2 RiZone nowe połączenie IT i zarządzania Co zapewnia oprogramowanie Data Center Management RiZone? 1. RiZone to platforma zarządzająca dla wszystkich komponentów infrastruktury centrum obliczeniowego: Nadzorowanie redundantnych centrów obliczeniowych (aż do Tier IV). Szybka konfiguracja przez automatyczne rozpoznawanie wszystkich aktywnych komponentów RimatriX5. Dokładne dopasowanie do potrzeb przez modułowy model licencyjny. Efektywna administracja fizycznej infrastruktury (od jednoszafowego centrum obliczeniowego aż po centrum obliczeniowe ) dzięki wysokiej elastyczności i dostępności. 2. RiZone może komunikować się z systemem zarządzania serwerami (np. System Center Operations Manager firmy Microsoft) i wpływać bezpośrednio na dostępność poszczególnych aplikacji. 3. RiZone obsługuje protokoły SNMP i BACnet do podłączania i nadzorowania wszystkich urządzeń infrastruktury IT i budynku. Dzięki temu myślenie o wyspach w zarządzaniu IT należy do przeszłości. Oprogramowanie RiZone jest modułowe i skalowalne dla małych i dla dużych centrów obliczeniowych Za pomocą RiZone odbywa się administrowanie, nadzorowanie i regulacja: dostępu, klimatyzacji, zasilania prądem, bezpieczeństwa fizycznego. Niezależnie od tego, czy chodzi o pojedynczą szafę, centrum obliczeniowe lub kompletny system IT przedsiębiorstwa. Rittal RiZone 2

3 Dlaczego Rittal RiZone: RiZone po raz pierwszy stawia most pomiędzy dwoma światami infrastruktury IT i budynku. Zespolenie tych obszarów umożliwia optymalizację dostępności uproszenie przez redukcję kompleksowości wzrost efektywności centrum obliczeniowego. Żądania wysokiej dostępności użytkownika centrum obliczeniowego wymagają kompletnego i efektywnego zarządzania bezpieczeństwem. Założeniem jest nadzorowanie wszystkich ważnych dla bezpieczeństwa i dostępności komponentów i parametrów budynku, serwerowni i centrum obliczeniowego. Absolutną nowością RiZone jest przetwarzanie wszystkich komunikatów, wartości czujników świata infrastruktury IT i serwerów w łańcuch komunikatów. Dopiero w edytorze RiZone tworzy z poszczególnych ostrzeżeń, danych lub sygnałów kluczowe informacje i działania w celu absolutnego zabezpieczenia dostępności centrum obliczeniowego. RiZone od nadzoru po administracją aż do reakcji Z ważnymi dodatkowymi funkcjami RiZone jest przekonującym kolejnym programem RiWatchIT. Decydująca jest możliwość tworzenie za pomocą RiZone matematycznych wzorów do samodzielnie zdefiniowanych obwodów regulacji. RiZone platforma zarządzania Data Center obsługuje standaryzowane protokoły Integracja RiZone w otoczeniu zarządzającym odbywa się z wsparciem SNMP. W ten sposób RiZone oferuje możliwość zastosowania protokołu zarządzania IT, w celu dalszego przesyłania komunikatów. Po aktywnej stronie komponentów RiZone obsługuje SNMP i BACnet. RiZone jest w stanie interpretować dowolne MIB. RiZone w zespole z Microsoft SCOM (System Center Operations Manager) Management Pack, moduł RiZone, umożliwia optymalną integrację RiZone w System Center Operations Manager firmy Microsoft. W ten sposób zapewniona jest dwukierunkowa interakcja pomiędzy serwerami (poziom aplikacji) a infrastrukturą Data Center. Rittal RiZone 3

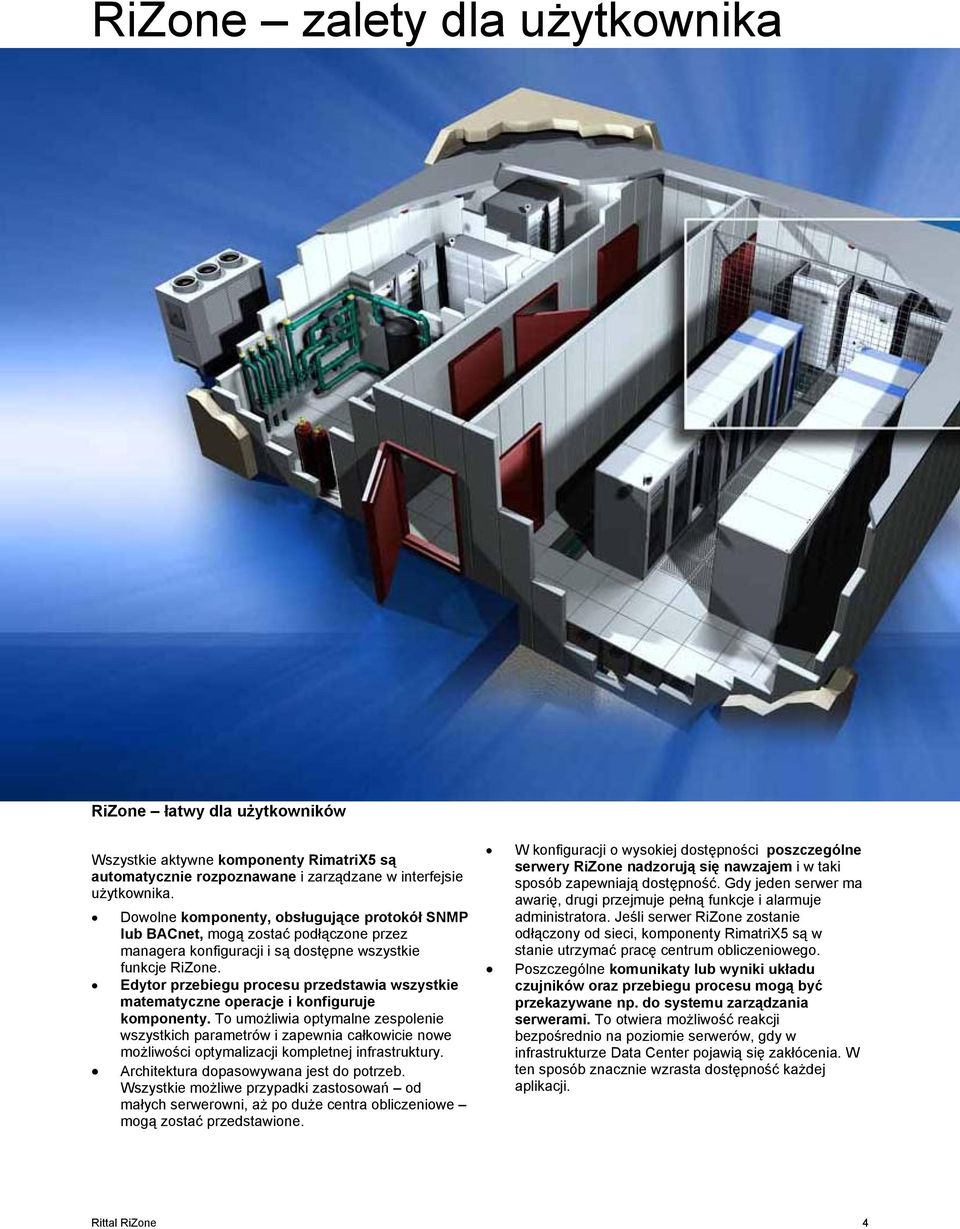

4 RiZone zalety dla użytkownika RiZone łatwy dla użytkowników Wszystkie aktywne komponenty RimatriX5 są automatycznie rozpoznawane i zarządzane w interfejsie użytkownika. Dowolne komponenty, obsługujące protokół SNMP lub BACnet, mogą zostać podłączone przez managera konfiguracji i są dostępne wszystkie funkcje RiZone. Edytor przebiegu procesu przedstawia wszystkie matematyczne operacje i konfiguruje komponenty. To umożliwia optymalne zespolenie wszystkich parametrów i zapewnia całkowicie nowe możliwości optymalizacji kompletnej infrastruktury. Architektura dopasowywana jest do potrzeb. Wszystkie możliwe przypadki zastosowań od małych serwerowni, aż po duże centra obliczeniowe mogą zostać przedstawione. W konfiguracji o wysokiej dostępności poszczególne serwery RiZone nadzorują się nawzajem i w taki sposób zapewniają dostępność. Gdy jeden serwer ma awarię, drugi przejmuje pełną funkcje i alarmuje administratora. Jeśli serwer RiZone zostanie odłączony od sieci, komponenty RimatriX5 są w stanie utrzymać pracę centrum obliczeniowego. Poszczególne komunikaty lub wyniki układu czujników oraz przebiegu procesu mogą być przekazywane np. do systemu zarządzania serwerami. To otwiera możliwość reakcji bezpośrednio na poziomie serwerów, gdy w infrastrukturze Data Center pojawią się zakłócenia. W ten sposób znacznie wzrasta dostępność każdej aplikacji. Rittal RiZone 4

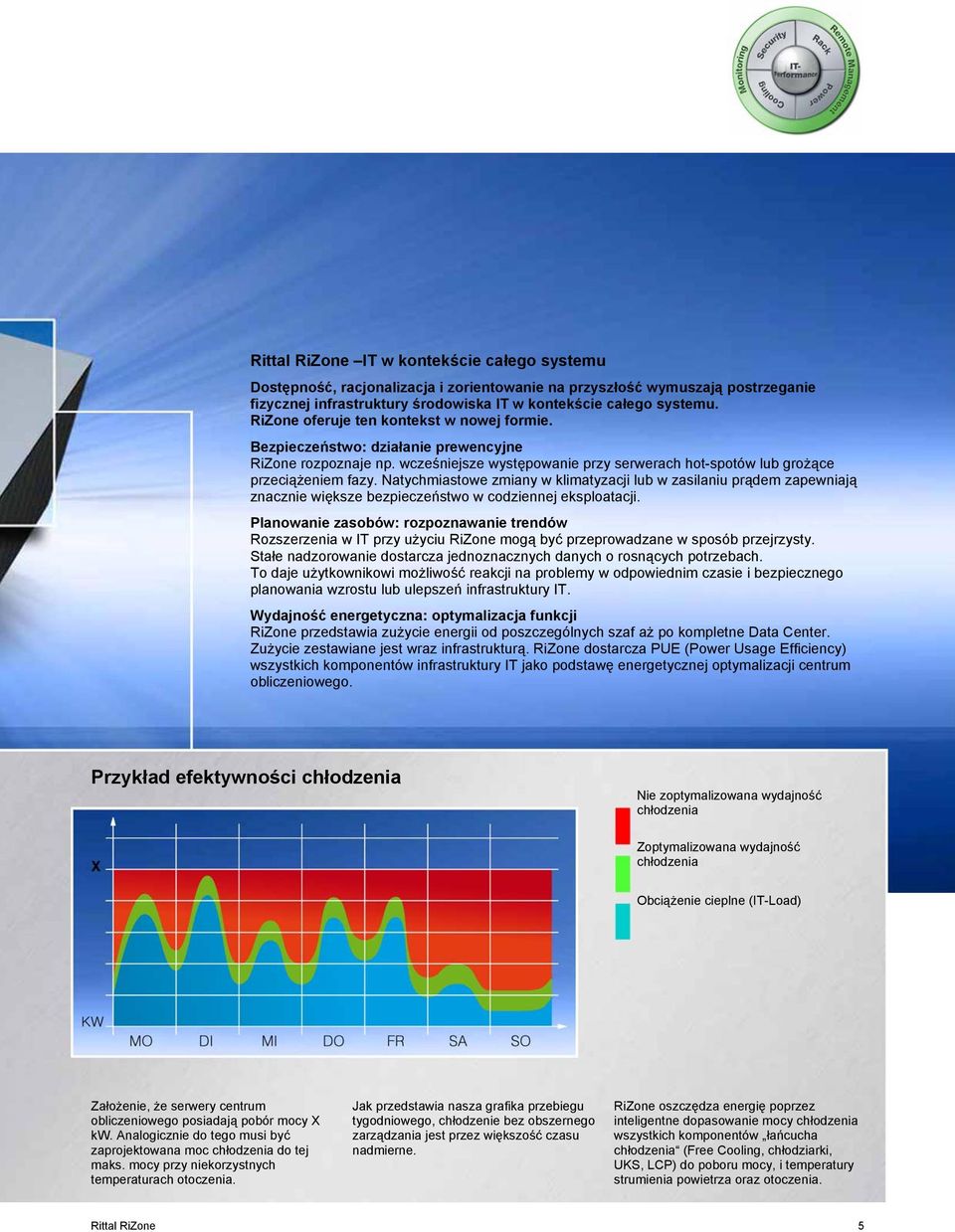

5 Rittal RiZone IT w kontekście całego systemu Dostępność, racjonalizacja i zorientowanie na przyszłość wymuszają postrzeganie fizycznej infrastruktury środowiska IT w kontekście całego systemu. RiZone oferuje ten kontekst w nowej formie. Bezpieczeństwo: działanie prewencyjne RiZone rozpoznaje np. wcześniejsze występowanie przy serwerach hot-spotów lub grożące przeciążeniem fazy. Natychmiastowe zmiany w klimatyzacji lub w zasilaniu prądem zapewniają znacznie większe bezpieczeństwo w codziennej eksploatacji. Planowanie zasobów: rozpoznawanie trendów Rozszerzenia w IT przy użyciu RiZone mogą być przeprowadzane w sposób przejrzysty. Stałe nadzorowanie dostarcza jednoznacznych danych o rosnących potrzebach. To daje użytkownikowi możliwość reakcji na problemy w odpowiednim czasie i bezpiecznego planowania wzrostu lub ulepszeń infrastruktury IT. Wydajność energetyczna: optymalizacja funkcji RiZone przedstawia zużycie energii od poszczególnych szaf aż po kompletne Data Center. Zużycie zestawiane jest wraz infrastrukturą. RiZone dostarcza PUE (Power Usage Efficiency) wszystkich komponentów infrastruktury IT jako podstawę energetycznej optymalizacji centrum obliczeniowego. Przykład efektywności chłodzenia Nie zoptymalizowana wydajność chłodzenia Zoptymalizowana wydajność chłodzenia Obciążenie cieplne (IT-Load) Założenie, że serwery centrum obliczeniowego posiadają pobór mocy X kw. Analogicznie do tego musi być zaprojektowana moc chłodzenia do tej maks. mocy przy niekorzystnych temperaturach otoczenia. Jak przedstawia nasza grafika przebiegu tygodniowego, chłodzenie bez obszernego zarządzania jest przez większość czasu nadmierne. RiZone oszczędza energię poprzez inteligentne dopasowanie mocy chłodzenia wszystkich komponentów łańcucha chłodzenia (Free Cooling, chłodziarki, UKS, LCP) do poboru mocy, i temperatury strumienia powietrza oraz otoczenia. Rittal RiZone 5

6 RiZone proste połączenie wszystkich komponentów Główna rozdzielnia niskiego napięcia jest nadzorowana przez RiZone. Przedstawiane są takie parametry jak napięcie, prąd, mocy oraz energia i ich wykorzystywane przez RiZone do dalszego przetwarzania. Stałe zasilanie w energię elektryczną (UPS) UPS przesyła wartości pomiarów do RiZone. Poprzez aktywną reakcję na te komunikaty możliwe jest zwiększenie dyspozycyjności infrastruktury IT. Wymiennik ciepła powietrze/woda Liquid Cooling Package (LCP) Rodzina LCP jest obsługiwana przez RiZone. Na podstawie zużycia energii możliwe jest dokładnie określenie i zoptymalizowanie sterowania mocą chłodzenia LCP. Agregat chłodniczy IT RiZone zapewnia, że agregat chłodniczy IT produkuje optymalną moc chłodzenia dla infrastruktury Data Center. RiZone może tak zdefiniować punkty robocze, że Free Cooling zostanie wykorzystane w sposób maksymalny. RiZone idealne wsparcie komponentów infrastruktury IT Komponenty Rittal od szafy serwerowej, poprzez klimatyzację, zasilanie prądem, aż po bezpieczeństwo i monitoring są optymalnie dopasowane podczas integracji i w bieżącej eksploatacji, przez układ czujników i regulacji. Podłączenie fizycznej infrastruktury centrum obliczeniowego do systemu zarządzania siecią Łatwe projektowanie Automatyczne rozpoznawanie komponentów Rittal Edytor przebiegu procesu dla scenariuszy zdefiniowanych dla użytkownika (co się dzieje, gdy...) Zwiększenie bezpieczeństwa i niezawodności Optymalizacja energii w centrum obliczeniowym Rittal RiZone plus komponenty Rittal rozwiązanie systemowe z maksymalną wydajnością energetyczną Rittal RiZone 6

7 Dynamiczna kontrola szafy Inteligentne zarządzanie zasobami dla wszystkich aktywnych komponentów IT w jednej szafie dzięki RiZone. Użytkownik centrum obliczeniowego ma możliwość permanentnej inwentaryzacji zasobów IT. Dokładnie do jednostki wysokości! System kontroli szafy Rittal CMC-TC CMC-TC rejestruje parametry takie jak temperatura, dostęp lub moc elektryczna w celu ich przekazania do RiZone. CMC- TC umożliwia również integrację komponentów klimatyzacji i kontroli dostępu. Aktywne wtyczki Rittal Moduły (PSM) Zgłaszają zapotrzebowanie na energię elektryczną na każdą fazę lub nawet na każde obłożone miejsce wtykowe. Dokładnie określają i rejestrują poboru mocy odbiorników. Bezpieczeństwo IT Lampertz Modułowe pomieszczenia bezpieczeństwa IT (koncepcja pomieszczenia w pomieszczeniu) i sejfy zabezpieczające IT ze szczególnym uwzględnieniem ochrony przeciwpożarowej i antywłamaniowej. Integracja oprogramowania w RiZone poprzez BACnet. Moduł RiZone Autodiscovery komponenty RimatriX5 rozpoznawane są w sieci w sposób automatyczny. Moduł RiZone Projektowanie przyporządkowanie czujników i komponentów w schematycznym przedstawieniu centrum obliczeniowego. Moduł RiZone Wizualizacja krytyczne odchylenia o potencjały optymalizacji są rozpoznawane. Rittal RiZone 7

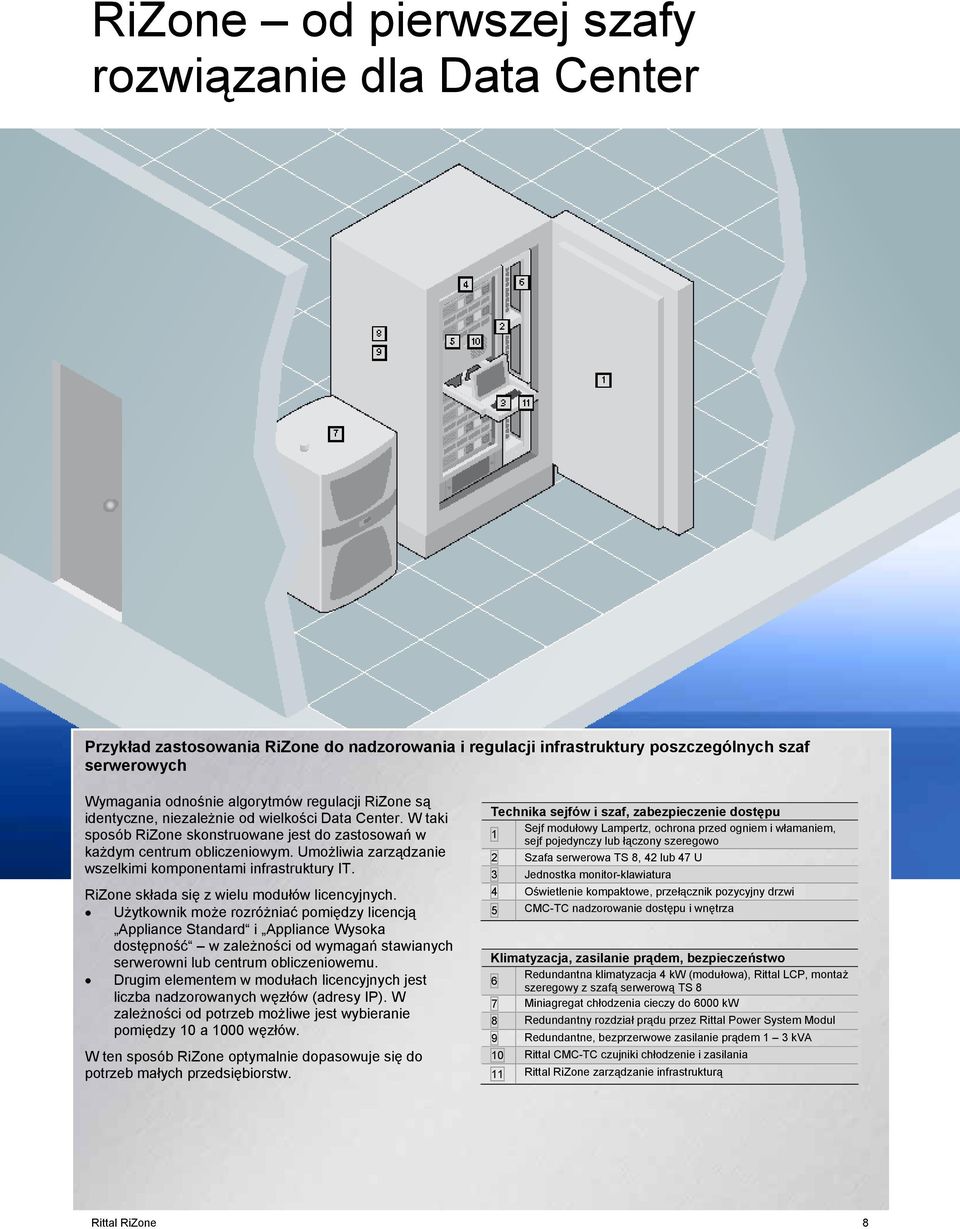

8 RiZone od pierwszej szafy rozwiązanie dla Data Center Przykład zastosowania RiZone do nadzorowania i regulacji infrastruktury poszczególnych szaf serwerowych Wymagania odnośnie algorytmów regulacji RiZone są identyczne, niezależnie od wielkości Data Center. W taki sposób RiZone skonstruowane jest do zastosowań w każdym centrum obliczeniowym. Umożliwia zarządzanie wszelkimi komponentami infrastruktury IT. RiZone składa się z wielu modułów licencyjnych. Użytkownik może rozróżniać pomiędzy licencją Appliance Standard i Appliance Wysoka dostępność w zależności od wymagań stawianych serwerowni lub centrum obliczeniowemu. Drugim elementem w modułach licencyjnych jest liczba nadzorowanych węzłów (adresy IP). W zależności od potrzeb możliwe jest wybieranie pomiędzy 10 a 1000 węzłów. W ten sposób RiZone optymalnie dopasowuje się do potrzeb małych przedsiębiorstw. Technika sejfów i szaf, zabezpieczenie dostępu Sejf modułowy Lampertz, ochrona przed ogniem i włamaniem, 1 sejf pojedynczy lub łączony szeregowo 2 Szafa serwerowa TS 8, 42 lub 47 U 3 Jednostka monitor-klawiatura 4 Oświetlenie kompaktowe, przełącznik pozycyjny drzwi 5 CMC-TC nadzorowanie dostępu i wnętrza Klimatyzacja, zasilanie prądem, bezpieczeństwo Redundantna klimatyzacja 4 kw (modułowa), Rittal LCP, montaż 6 szeregowy z szafą serwerową TS 8 7 Miniagregat chłodzenia cieczy do 6000 kw 8 Redundantny rozdział prądu przez Rittal Power System Modul 9 Redundantne, bezprzerwowe zasilanie prądem 1 3 kva 10 Rittal CMC-TC czujniki chłodzenie i zasilania 11 Rittal RiZone zarządzanie infrastrukturą Rittal RiZone 8

9 Jednoszafowe centrum obliczeniowe lub szeregi szaf serwerowych zabezpieczenie dostępności infrastruktury IT jest niezależne od wielkości przedsiębiorstwa. Małe czy duże RiZone oferuje zawsze pełną funkcjonalność sterowania i nadzorowania wszystkimi komponentami IT. Do wielkości przedsiębiorstwa RiZone dopasowywane jest za pomocą elastycznego modelu licencyjnego. Przykład zastosowania RiZone do nadzorowania i regulacji infrastruktury IT małych i średnich centrów obliczeniowych RiZone w sposób optymalny dopasowuje się do wszystkich potrzeb Data Center. W ten sposób RiZone jest w stanie sprostać wymaganiom przedsiębiorstwa odnośnie IT. RiZone dzięki edytorowi przebiegu procesu jest w stanie łączyć ze sobą matematycznie komponenty różnych protokołów. Obsługa protokołów SNMP i BACnet pozwala RiZone na zarządzanie komponentami techniki przewodów budynku, która zasila infrastrukturę Data Center (np. komponenty klimatyzacji). Ta technologia przedstawia nowe możliwości przy optymalnym wykorzystaniu tych zasobów. W drugą stronę protokół BACnet może przekazywać komunikaty zarządzanego przez RiZone Data Center do techniki zarządzania budynku. Technika pomieszczeń i szaf, zabezpieczenie dostępu Pomieszczenie bezpieczeństwa Lampertz zgodnie z ECB S 1 ochrony wysokiej dostępności dla systemów IT 2 Szafa serwerowa, Basis TS 8, 42/47 U, montaż szeregowy 3 Zamknięcie zimnej strefy w celu optymalizacji klimatyzacji 4 Dynamic Rack Control: efektywne obciążenie CMC-TC nadzorowanie dostępu i wnętrza poprzez czujniki 5 bezprzewodowe i wideo 6 Jednostka monitor-klawiatura 7 Oświetlenie kompaktowe, przełącznik pozycyjny drzwi Klimatyzacja, zasilanie prądem, bezpieczeństwo Redundantne, efektywne chłodzenie zimną strefą przez Rittal 8 LCP-Inline, użytkowa moc chłodnicza do 30 kw 9 Rittal Liquid Cooling Package, LCP 10 Agregat chłodniczy IT, 11 UPS, Rittal Power Modular Concept PMC Rozdzielnia niskiego napięcia IT, PDR flex 13 Power Distribution Unit, rozdzielanie prądu w szafie 14 Rittal RiZone zarządzanie infrastrukturą 15 Rittal CMC-TC czujniki chłodzenie i zasilania Rittal RiZone 9

10 RiZone niezwykła przejrzystość przy zastosowaniach kompleksowych Przykład zastosowania RiZone do nadzorowania i regulacji kompletnej infrastruktury IT z kompleksowym centrum obliczeniowym i koncepcją chłodzenia, która efektywnie wykorzystuje prąd, wodę i powietrze. Duże obciążenia cieplne nowoczesnych centrów komputerowych, maksymalna dyspozycyjność i wydajna energetycznie klimatyzacja to trzy cele, które mogą być zrealizowane tylko przy pomocy koncepcji RiZone. Technika pomieszczeń i szaf, rozdzielnia niskiego napięcia i UPS, wytwarzanie zimna i precyzyjnego rozdzielenie mogą pracować bezpiecznej i bardziej efektywnie dzięki koordynacji całościowej koncepcji administrowania, nadzorowania i regulacji. Cel RiZone: maksymalna oszczędność kosztów! Rittal RiZone 10

11 RiZone nadaje się do pracy w dużych centrach obliczeniowych Wysoka dostępność do Tier IV Możliwość stosowania za pomocą RiZone wysokowydajnej aplikacji zarządzającej dla infrastruktury Data Center kwalifikuje RiZone także do pracy w dużych centrach obliczeniowych o dostępności aż do Tier IV. RiZone poprzez licencje Appliance Wysoka wydajność oferuje możliwość eksploatacji dwóch redundantnych serwerów RiZone, nadzorowania infrastruktury redundantnej oraz obu serwerów RiZone. Ta technologia oferuje wysoki poziom bezpieczeństwa eksploatacji infrastruktury Data Center. Bezpieczeństwo w przypadku awarii Wydajny rdzeń RiZone umożliwia bezpieczne przetwarzanie wszystkich komunikatów także w przypadku awarii centrum obliczeniowego. Rdzeń RiZone wybiera według poziomów komunikatów i zapewnia, że zostaną one przedstawione w GUI, a użytkownikowi nie będą dostarczane niepotrzebne redundantne informacje. Zarządzanie rozdzieloną po całym przedsiębiorstwie infrastrukturą RiZone jest w stanie zarządzać kompleksowymi infrastrukturami. Umożliwia nadzorowanie środowiska IT całego przedsiębiorstwa (także w kilku lokalizacjach). Geograficzna rozbudowa RiZone (analogicznie do lokalizacji) umożliwia proste przeglądanie infrastruktury IT przedsiębiorstwa. Przez to infrastruktura IT dopasowywana jest do obciążenia IT Możliwość wysyłania danych z RiZone do narzędzia zarządzającego dla serwerów, systemów roboczych, wirtualizacji i aplikacji pozwala operatorowi centrum obliczeniowego pierwszy raz dopasowywać infrastrukturę IT do jego obciążenia. W połączeniu z RiZone możliwe jest wyłączanie poszczególnych elementów centrum obliczeniowego i w razie potrzeby ich ponowna aktywacja. Jeśli w godzinach wieczornych lub w weekendy zmniejsza się zapotrzebowanie obliczeniowe, RiZone we współpracy na przykład z Microsoft System Center Operations Manager i System Center Virtual Machine Manager może koncentrować obciążenie IT do kilku szaf, zwiększając w ten sposób efektywność centrum obliczeniowego. Rittal RiZone zapewnia optymalne wykorzystanie infrastruktury Data Center i obniżenie kosztów energii. Model licencji węzłowej do 1000 adresów IP obejmuje także duże instalacje infrastruktury. Cały system Komponenty Agregat chłodniczy IT, konstrukcja nadmiarowa, także ze 1 zintegrowanym urządzeniem freecooling 1.1 Z zewnętrzną funkcją Free-Cooling 2 Agregat o podwójnej pompie 3 Wymiennik ciepła woda/woda 4 Zbiornik buforowy Centrum obliczeniowe z podłogą techniczną Komponenty 5 Oddzielenie zimnej strefy Rittal 6 Szafy serwerowe odgrodzenie zimnej strefy Systemy klimatyzacji powietrzem obiegowym do wentylacji 7 podłogi technicznej i ciągów komunikacyjnych Neutralne dla klimatu pomieszczenia rozszerzenie serwerów, 8 chłodzenie przy pomocy LCP Standard, Plus lub Smart 9 Szafy serwerowe, Basis TS 8, szeregowane z LCP 10 Akcesoria systemowe do szaf serwerowych (urządzenia rozrządu kabli, jednostka klawiaturowo-monitorowa, switch KVM, moduły wtykane, półki pod urządzenia, cokół i wiele więcej) Serwerownia bez podłogi technicznej, UPS Komponenty Oddzielne serwery działu rozwoju, chłodzenie przy pomocy LCP 11 Standard, Plus lub Smart 12 LCP Inline 13 LCP Extend 14 Szafy serwerowe, Basis TS 8, szeregowane z LCP 15 Akcesoria systemowe dla szaf serwerowych 16 Wymienniki ciepła powietrze/woda do chłodzenia UPS 17 UPS: Power Modular Concept PMC, szafa Basis TS 8 18 Rozdział mocy: Power Distribution Rack PDR 19 Listwy zasilania: Power System Modul PSM Administracja serwerów i sieci, nadzór wideo Komponenty 20 Wentylator dachowy:do strefy biurowej CMC-TC, modułowy system nadzoru klimatyzacji, dostępu i 21 zasilania prądowego 22 Szafy sieciowe, Basis TS 8 23 Akcesoria systemowe do IT (pola patch, półki na urządzenia) Rittal RiZone 11

12 RiZone Appliance: moduły oprogramowania i sprzętowe RiZone Appliance totalna kontrola zasobów. RiZone Appliance Standard RiZone dostarczane jest jako Appliance lub Software-Appliance. Jako Appliance RiZone jest instalowane na serwerze, z wsparciem dostępnym na całym świecie. Software-Appliance oferowane jest jako wirtualny serwer, który może zostać bez problemu zastosowany na istniejącym osprzęcie w centrum obliczeniowym. RiZone Appliance Wysoka dostępność Dodatkowo do wersji Standard wersja wysokiej dostępności skaluje do dostępności Tier IV zgodnie z definicją Uptime Institut. RiZone dostarczane jest jako Appliance lub Software-Appliance. Jako Appliance RiZone jest instalowane na serwerze, z wsparciem dostępnym na całym świecie. Software-Appliance oferowane jest jako wirtualny serwer, który może zostać bez problemu zastosowany na istniejącym osprzęcie w centrum obliczeniowym. RiZone Appliance Licencja Elastyczny model licencji RiZone umożliwia optymalne dopasowanie do każdej wielkości projektu i oferuje jednocześnie możliwość rozrastania się razem z centrum obliczeniowym. Licencje objętościowe dla węzłów IP są podzielone na od 10 do 1000 węzłów i pozwalają na dokładne dopasowanie do wielkości centrum obliczeniowego. Dla każdego rejestrowanego aktywnego komponentu RimatriX5 lub innych komponentów obsługujących SNMP wymagana jest licencja węzłowa. Licencja Client Access Dodatkowa licencja do pracy kolejnej konsoli RiZone. Wersja Best.-Nr. DK Appliance Software-Appliance ! Dodatkowo wymagane: RiZone Appliance Licencja odpowiednio do liczby istniejących węzłów IP. Wersja Best.-Nr. DK Appliance Software-Appliance ! Dodatkowo wymagane: RiZone Appliance Licencja odpowiednio do liczby istniejących węzłów IP. Dla liczby węzłów IP Otrzymane licencje konsolowe 1) Best.-Nr. DK ) Gdy wymagane są dodatkowe konsole, mogą zostać zakupione jako licencja Client Access. Rozszerzenie Best.-Nr. DK Licencja Client Access Microsoft Operations Manager Management Pack Management Pack dla integracji RiZone w Microsoft Operations Manager. Rozszerzenie Microsoft SCOM Management Pack Best.-Nr. DK Rittal RiZone 12

13 Workflows Wizualizacja Projektowanie Moduły Comm. RiZone Core Administracja Autodiscovery SNMP SQL DB BACnet Workflows Pętle regulacyjne do optymalizacji centrum obliczeniowego i indywidualnego zarządzania eskalacyjnego Wizualizacja Wizualizacja wszystkich nadzorowanych komponentów infrastruktury centrum obliczeniowego Projektowanie Graficzna konfiguracja logicznych połączeń nadzorowanej infrastruktury Komunikacja Komunikacja ze światem zewnętrznym (SNMP, BACnet) Autodiscovery Rozpoznawanie zdatnych do IP komponentów RimatriX5 Core & Database Rdzenie wysokiej dostępności, baza danych SQL Administracja Konfiguracja RiZone (zarządzanie prawami, integracja sieciowa) Komponenty infrastruktury IT Rittal są poprzez RiZone administrowane, nadzorowane i regulowane w sposób modułowy i skalowalny dla dostępu, klimatyzacji, zasilania prądem. Infrastruktura i serwery mogą poprzez Microsoft Management Pack (SNMP) zostać umieszczone w związku logicznym. Integrowalna jest także okablowanie budynku (np. przez BACnet). Stosowanie RiZone Appliance jest proste i skuteczne. W każdej wersji urządzenie RiZone dla najbardziej efektywnego zarządzania w centrum obliczeniowym i poza nim. Czy to w połączeniu z oprogramowaniem i osprzętem, czy jako czyste Software-Appliances z wirtualnym komputerem. W każdym przypadku konfiguracja jest optymalnie dopasowywana do wymagań. Rezultat: Redukcja kosztów przez maksymalne wykorzystanie energii przy zapewnieniu ekstremalnie wysokiej dostępności. Rittal RiZone 13

14 Szczegóły RiZone Admin: Highlights z prawdziwym Low-Cost- Effect. Moduł RiZone Autodiscovery komponenty RimatriX5 rozpoznawane są w sieci w sposób automatyczny. Poprzez moduł Autodiscovery RiZone oferuje użytkownikowi możliwość automatycznego rozpoznawania w sieci wszystkich komponentów Rittal RimatriX5. RiZone przeszukuje przy tym zadany obszar adresów IP i identyfikuje wszystkie aktywne komponenty RimatriX5. Na podstawie tej identyfikacji RiZone rozpoznaje, które urządzenia jest podłączone i jakie dane są przez nie udostępniane. Rozpoznane aktywne komponenty RimatriX5 przedstawiane są graficzne na drzewie Autodiscovery. Rozpoznane komponenty można podczas projektowania przeciągać metodą Drag and Drop do drzewa projektowego. Moduł RiZone Projektowanie przyporządkowanie czujników i komponentów w schematycznym przedstawieniu centrum obliczeniowego Moduł projektowania RiZone pozwala użytkownikowi przyporządkowywać rozpoznane w Autodiscovery czujniki i komponenty w schematycznym przedstawieniu jego centrum obliczeniowego realnym urządzeniom/szafom. Projektowanie wspierane jest przez hierarchiczny widok przedsiębiorstwa, dzięki czemu możliwe jest przedstawianie centrów obliczeniowych rozdzielonych na wiele pomieszczeń lub budynków. Rittal RiZone 14

15 W ramach projektowania tworzone są logiczne połączenia pomiędzy czujnikami/elementami wykonawczymi i urządzeniami, które są nadzorowane lub sterowane. Przykład: RiZone rozpoznało kilka czujników temperatury. Nie wiedząc jednak, w której szafie i w jakiej pozycji zamontowane są te czujniki (chłodne powietrze dolotowe lub ciepłe wylotowe), dostarczane wartości pomiarowe nie mogą być interpretowane. Moduł RiZone Wizualizacja krytyczne odchylenia i potencjały optymalizacji są rozpoznawane Za pomocą wizualizacji mogą być tworzone elastyczne widoki rozwoju danych. Na podstawie przebiegów trendów możliwe jest rozpoznawanie krytycznych odchyleń tak samo, jako potencjałów optymalizacji. Użytkownik sam zestawia pożądane wykresy. RiZone umożliwia indywidualny widok danych. Wizualizacja pozwala na przedstawianie efektywności centrum obliczeniowego oraz zużycie energii poszczególnych szaf. RiZone jest także w stanie ustalać pojedyncze hot-spots w centrum obliczeniowym. Rittal RiZone 15

16 Rittal + Microsoft, RiZone + SCOM: Efektywność w całkowicie nowym wymiarze Co umożliwia RiZone Management Pack? 1. Microsoft System Center Operations Manager przedstawia ten sam widok infrastruktury IT, co Rittal RiZone 2. Wszystkie ważne alarmy i wartości parametrów z infrastruktury IT przedstawiane są na płaszczyźnie Microsoft System Center Operations Manager Informacja dotycząca bezpieczeństwa Wartości zużycia energii Obliczenia efektywności Informacje szczegółowe przez wywołanie RiZone z System Center Operations Managers 3. Całościowa optymalizacja (serwery i infrastruktura) centrum obliczeniowego pod kątem efektywności energetycznej łańcuchów komunikatów dostępności/bezpieczeństwa Rittal RiZone 16

17 Rittal RiZone 17

18 RiZone zorientowanie na efektywność kosztów Wartości pomiarowe komponentów kompatybilnych z RiZone (przykład) UPS Status inwertera Status sieci pierwotnej Status baterii UPS BACnet CMC Temperatura Wilgotność Dostęp CMC PSM Cooling/LCP RiZone SQL DB Ri4Power Dynamic Rack Control Chiller PSM Pomiar prądu szyn PSM Pomiar poboru mocy na gniazdo z aktywnym PSM Przełączanie poszczególnych gniazd Cooling/LCP Temperatura na zasilaniu Setpoint (wartość zadana) Ustalona temperatura nadmuchu BACnet Technika okablowania budynku Ri4Power Prąd Napięcie Energia Moc Dynamic Rack Control Dane podstawowe szafy (miejsce ustawienia itp.) Dane podstawowe komponentów (producent, typ, U itd) Rozszerzone dane komponentów (klasa urządzenia, elektryczne dane mocy itp.) Chiller Temperatura dopływu i powrotu Liczba obrotów pompy Tryb pracy Pobór prądu Siedem zalet RiZone Optymalizacja energii w kompletnym centrum obliczeniowym Łatwe projektowanie Automatyczne rozpoznawanie komponentów Rittal Zwiększenie bezpieczeństwa i niezawodności centrum obliczeniowego Podłączenie komponentów techniki okablowania budynku Podłączenie fizycznej infrastruktury centrum obliczeniowego do systemu zarządzania siecią RiZone może komunikować się z obcymi produktami poprzez SNMP i BACnet Rittal RiZone 18

19 Wytwarzanie zimna zgodnie z zapotrzebowaniem Skalowalny system (pay as you grow) Zoptymalizowana dostępność i bezpieczeństwo Przyjazna dla użytkownika konfiguracja (obsługa komponentów RimatriX5, połączenie do systemów zarządzania) Sukcesy nie przychodzą same z siebie Powstają poprzez inteligentne i idealne współgranie zapotrzebowania i oferty. Dlatego nasi klienci korzystają z niezwykłych zaleta jedynego na całym świecie spektrum komponentów Rittal. Zadowolenie klientów od samego początku Potrzeby naszych klientów nie zaczynają się dopiero z momentem dokonania zakupu, ani nie kończą na nim. Rittal Global Service służy Państwu pomocą i radą w każdej chwili. Rittal RiZone 19

20 Kompleksowe rozwiązania Rittal Firma Rittal oferuje jeden z największych programów natychmiastowej dostawy szaf sterowniczych. Oferuje zintegrowane rozwiązania do 4 poziomu. W naszej ofercie znajdują się systemy szaf sterowniczych, komponenty układów elektronicznych, innowacyjne urządzenia do klimatyzacji i chłodzenia szaf, maszyn i urządzeń, komponenty rozdziału mocy, rozwiązania dla przesyłu oraz transmisji danych oraz dla Data Center. Wszędzie na świecie oferujemy Państwu nasze kompletne rozwiązania, dzięki 19 fabrykom na 4 kontynentach, 60 przedstawicielstwom i ponad 70 dystrybutorom na całym świecie. Zapytania i informacje Infolinia faksowa Nadawca: Z przyjemnością prześlemy dalsze informacje lub doradzimy podczas osobistego spotkania. Nazwisko/Imię Proszę o przesłanie następujących broszur: Nowości IT Katalog IT Katalog 32 Firma/Nr klienta Dział/Pełniona funkcja Ulica Kod pocztowy / miejscowość Telefon 03/09 59A1 Rittal Sp. z o.o. ul. Królewska Grodzisk Mazowiecki Tel.: (022) Fax: (022) rittal@rittal.pl Tech Info Osiągać prefekcję
