1 ECO TREATMENT Gniezno, ul. Elizy Orzeszkowej 29B/1 Tel./ fax: ; biuro@ecotreatment.pl; DOKUMENTACJA TECHNICZNA INWESTOR: Zakład Gospodarki Komunalnej ul. Człuchowska Przechlewo ZADANIE INWESTYCYJNE: Budowa, przebudowa i rozbudowa Komunalnej Oczyszczalni Ścieków w Przechlewie ADRES INWESTYCJI: Przechlewo; jednostka ewidencyjna _ Przechlewo, obręb 0010 Przechlewo, Dz. nr 65/5, 65/6, powiat człuchowski; województwo pomorskie OBIEKT: Oczyszczalnia ścieków STADIUM: Projekt budowlano - wykonawczy BRANŻA: Sanitarna - technologia NR ARCH.: 181/PR/16 DATA OPRACOWANIA: styczeń 2016 r. KATEGORIA OBIEKTU BUDOWLANEGO xxx Funkcja Imię i Nazwisko Branża Nr uprawnień Podpis Projektował mgr inż. Mirosław Bździak Sanitarna WKP/0294/PWOS /08 Opracował Sprawdził mgr inż. Jan Lingas Sanitarna 280/76/PW Nr tomu: II Nr egz.: 1

2 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna SPIS TREŚCI Oświadczenie projektanta... 5 Oświadczenie projektanta sprawdzającego... 6 Uprawnienia budowlane... 7 Zaświadczenie o przynależności do Izby Inżynierów Budownictwa Przedmiot opracowania Podstawa opracowania Cel i zakres opracowania Charakterystyka obiektu Określenie ilości i składu ścieków ogólnych Bilans ilości ścieków Bilans jakości ścieków Bilans ładunków zanieczyszczeń Odbiornik ścieków i wymagany stopień redukcji zanieczyszczeń Lokalizacja oczyszczalni ścieków Stan prawny nieruchomości i obowiązki zakładu w stosunku do osób trzecich Jakość ścieków oczyszczonych Technologia oczyszczania ścieków Opis przebiegu procesów oczyszczania ścieków Opis urządzeń do oczyszczania ścieków Układ przyjęcia i transportu ścieków wraz ze stopniem mechanicznego oczyszczania Stanowisko krat wstępnych [KW] Przepompownia ścieków ogólnych i nadmiarowych [PS] Przepompownia ścieków oczyszczonych mechanicznie [PS] Stacja zlewcza ścieków [STZ] Zbiornik retencyjny ścieków ogólnych [ZR] Zblokowana oczyszczalnia mechaniczna [OM] Reaktor biologicznego oczyszczania ścieków [RB] Komora predenitryfikacji Komora defosfatacji [KDf] Komora denitryfikacji [KDn] Komora nitryfikacji [KN] Osadnik wtórny [OW] Przepompownia recyrkulacyjna Węzeł gospodarki osadowej Komora stabilizacji tlenowej osadu nadmiernego Stacja odwadniania i higienizacji osadu Wiata technologiczna osadu Obiekty towarzyszące Stacja dmuchaw [SD] ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 2

3 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Stacja dozowania reagentów [DR] Zbiornik wody technologicznej [ZWt] Komora pomiarowa ścieków [KP] Punkt poboru ścieków oczyszczonych [PO] Wylot do odbiornika Sieci technologiczne Gospodarka odpadami Skratki i piasek Osady Wpływ ścieków na odbiornik Wytyczne i zalecenia BHP i PPOŻ przy obsłudze i naprawach występujących na terenie oczyszczalni ścieków Sposób budowy z zachowaniem ruchu obiektu Spis załączników 1. Protokół dotyczący wyznaczenia stref zagrożenia wybuchem. 2. Decyzja znak GiIE-6223/7/10 z dnia pozwolenie wodnoprawne Bilans ilości ścieków dla zlewni oczyszczalni ścieków w Przechlewie Bilans jakości ścieków dla zlewni oczyszczalni ścieków w Przechlewie Pismo ZGK w Przechlewie z dnia r - akceptacja bilansu Notatka służbowa z dnia r Pismo RZGW w Gdańsku znak TU/53-R-1096/2015/HM z dnia r - uzgodnienie zrzutu ścieków Pismo ZMiUW Województwa Pomorskiego w Gdańsku Terenowy Oddział Człuchów znak MW.M9-6008/P/2057/2015 z dnia r - uzgodnienie zrzutu ścieków ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 3

4 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Spis rysunków 1. Schemat technologiczny - ideowy Plan sytuacyjno wysokościowy Budynek krat wstępnych. Rzut, przekroje Punkt zlewny ścieków dowożonych Przepompownia ścieków oczyszczonych mechanicznie. Rzuty, przekroje Przepompownia ścieków ogólnych i nadmiarowych. Rzuty, przekroje Zbiornik retencyjny ścieków - rzut Zbiornik retencyjny ścieków - przekroje, Budynek techniczny oczyszczalni mechanicznej i stacji odwadniania osadu rzut Budynek techniczny oczyszczalni mechanicznej i stacji odwadniania osadu - przekroje. 11. Budynek techniczny 2 rzut podziemia Budynek techniczny 2 rzut przyziemia Budynek techniczny 2 przekroje Reaktor biologiczny rzut Reaktor biologiczny przekroje A-A, B-B Reaktor biologiczny przekroje C-C, D-D, E-E, F-F, G-G Osadnik wtórny - rzut Osadnik wtórny - przekroje Zbiornik wody technologicznej. Rzuty, przekroje Wiata technologiczna. Rzut, przekrój Komora pomiarowa ścieków. Rzut, przekrój Profile rurociągów technologicznych Bloki oporowe dla rur z PE Bloki oporowe dla rur z PE Zabezpieczenie kabli Podwieszenie uzbrojenia ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 4

5 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Gniezno, dnia mgr inż. Mirosław Bździak... (imię i nazwisko) WKP/0294/PWOS/08... (nr uprawnień) WKP/IS/0095/09... (nr członkowski izby zawodowej) Oświadczenie projektanta Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. Dz. U. Nr 156 z 2006 r., poz. 1118) niniejszym oświadczam, że projekt budowlany: Budowy, przebudowy i rozbudowy komunalnej oczyszczalni ścieków w Przechlewie sporządzony dla: Zakładu Gospodarki Komunalnej ul. Człuchowska Przechlewo został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.. (podpis).. (pieczęć) ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 5

6 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Gniezno, dnia mgr inż. Jan Lingas... (imię i nazwisko) 280/76/Pw... (nr uprawnień) WKP/IS/2805/01... (nr członkowski izby zawodowej) Oświadczenie projektanta sprawdzającego Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. Dz. U. Nr 156 z 2006 r., poz. 1118) niniejszym oświadczam, że projekt budowlany: Budowy, przebudowy i rozbudowy komunalnej oczyszczalni ścieków w Przechlewie sporządzony dla: Zakładu Gospodarki Komunalnej ul. Człuchowska Przechlewo został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.. (podpis).. (pieczęć) ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 6

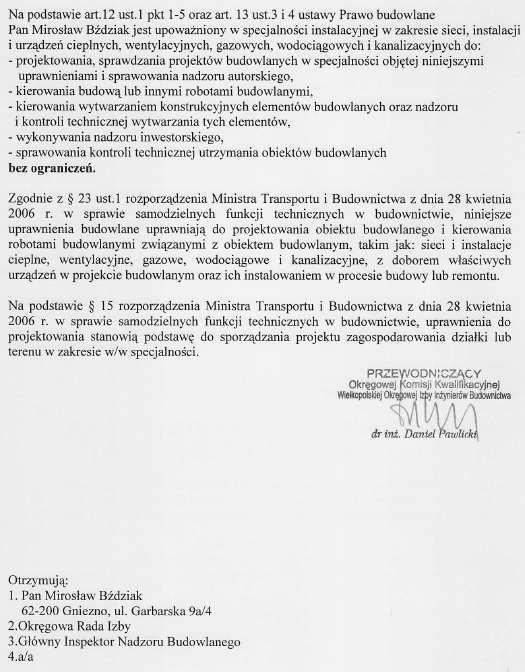

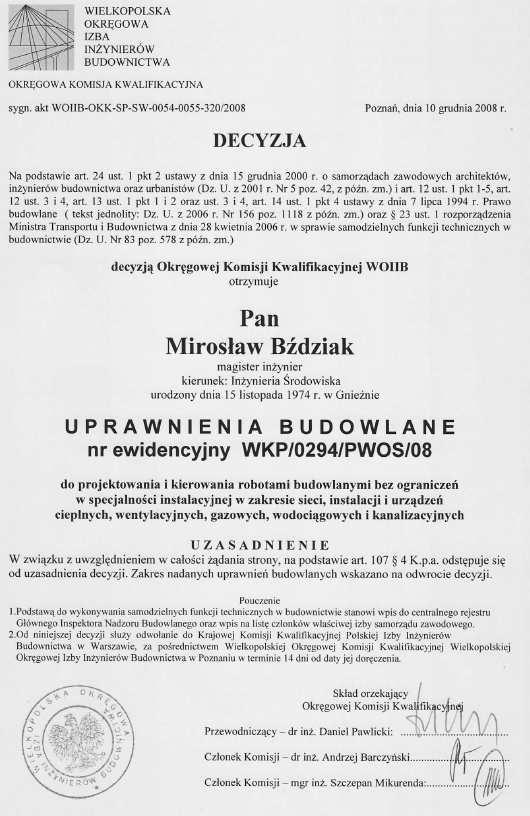

7 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Uprawnienia budowlane ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 7

8 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 8

9 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 9

10 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 10

11 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Zaświadczenie o przynależności do Izby Inżynierów Budownictwa ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 11

12 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 12

13 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna 1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlano wykonawczy budowy, przebudowy i rozbudowy oczyszczalni ścieków komunalnych, zlokalizowanej przy ulicy Młyńskiej w miejscowości Przechlewo. Przebudowa i rozbudowa istniejącej oczyszczalni ścieków związana jest z koniecznością zmiany rozwiązań techniczno-technologicznych oraz poprawą istniejącego stanu technicznego oczyszczalni. 2. Podstawa opracowania Podstawę formalną realizacji przedmiotowego opracowania stanowi: Umowa zawarta pomiędzy Zakładem Gospodarki Komunalnej z siedzibą przy ul. Człuchowskiej 26, Przechlewo, a Przedsiębiorstwem Inżynierii Sanitarnej MEKOR Mirosław Bździak z siedzibą w Gnieźnie, Dalki os. Skalne 15, dotycząca opracowania dokumentacji technicznej pn.: Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie Podstawę formalnoprawną realizacji przedmiotowego opracowania stanowią następujące akty prawne: 1. Ustawa z dnia 27 kwietnia 2001 r. - Prawo Ochrony Środowiska (Dz. U. z 2001 r. Nr 62, poz. 627 z późniejszymi zmianami). 2. Ustawa Prawo Wodne z dnia 18 lipca 2001 r. (Dz. U. z 2001 r. Nr 115, poz z późniejszymi zmianami). 3. Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. z 1994 r. Nr 89, poz. 414 z późniejszymi zmianami) 4. Rozporządzenie Ministra Środowiska z dnia 16 grudnia 2014 r.(dz. U. 2014, poz. 1800) w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego. 5. Rozporządzenie Ministra Środowiska z dnia 6 lutego 2015 r. w sprawie komunalnych osadów ściekowych. (Dz. U. 2015, poz. 257). 6. Ustawa z dnia 14 grudnia 2012 r. o odpadach (Dz. U. z 2013 r. Nr 0, poz. 21 późniejszymi zmianami). 7. Pozostałe akty prawne dotyczące wykonania dokumentacji projektowej. Podstawę techniczną realizacji przedmiotowego opracowania stanowią następujące dane: 1. Mapa ewidencyjna 1: Mapa do celów projektowych 1: Dokumenty regulujące sprawy własności terenu przedmiotowej oczyszczalni. 4. Dokumentacja badań podłoża gruntowego dla projektowanej budowy, przebudowy i rozbudowy ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 13

14 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Komunalnej Oczyszczalni Ścieków w Przechlewie gm. Przechlewo, pow. człuchowski, woj. pomorskie" opracowana przez Geolit T.T. Szczuczko w grudniu 2015 r. 5. Koncepcja budowy, przebudowy i rozbudowy komunalnej oczyszczalni ścieków w Przechlewie opracowana przez PIS MEKOR Mirosław Bździak w grudniu 2015r. 6. Wytyczne Inwestora i uzgodnienia dokonane w trakcie projektowania. 7. Wizja w terenie oraz dane zawarte w literaturze technicznej i obowiązujące przepisy prawne i BHP. 3. Cel i zakres opracowania Celem sporządzenia przedmiotowego opracowania jest dostarczenie Inwestorowi danych koniecznych do wykonania budowy, przebudowy i rozbudowy istniejącej oczyszczalni ścieków w miejscowości Przechlewo przy ul. Młyńskiej. Celem sporządzenia przedmiotowego opracowania jest także dostarczenie danych do opracowania pozostałych branż projektowych, w oparciu o które zrealizowane zostanie przedmiotowe zadanie. Opracowanie swoim zakresem obejmuje: 1. charakterystykę obiektu, 2. bilans ścieków, skład ścieków oraz bilans ładunków zanieczyszczeń, 3. odbiornik ścieków oraz wymagany stopień oczyszczania ścieków, 4. lokalizację oczyszczalni ścieków, 5. stan prawny nieruchomości i obowiązki zakładu do osób trzecich, 6. parametry techniczne obiektów oczyszczalni ścieków, 7. obliczenia technologiczne, 8. wnioski końcowe i zalecenia. 4. Charakterystyka obiektu Istniejąca oczyszczalnia ścieków zlokalizowana jest w miejscowości Przechlewo na działkach o nr ewidencyjnym 65/5 i 65/6. Teren, na którym znajdują się obiekty istniejącej oczyszczalni ścieków jest częściowo ogrodzony. Istniejący ciąg technologiczny oczyszczalni ścieków w miejscowości Przechlewo, przy ul. Młyńskiej przeznaczony jest do oczyszczania ścieków komunalnych doprowadzanych do oczyszczalni za pośrednictwem kolektora kanalizacyjnego oraz dowożonych taborem asenizacyjnym. ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 14

15 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Zgodnie z pozwoleniem wodnoprawnym wydanym przez Starostę Człuchowskiego dnia r. pismo znak GiIE-6223/7/10 oczyszczalnia w Przechlewie może odprowadzić następujące ilości ścieków : Q dśr = m 3 /d - średniodobowa ilość ścieków oczyszczonych, Q hmax = 215 m 3 /h - maksymalna godzinowa ilość ścieków oczyszczonych. Ciąg technologiczny oczyszczalni ścieków składa się z następujących węzłów technologicznych: kanalizacja dopływowa i odpływowa, stopień mechanicznego oczyszczania ścieków, stopień biologicznego oczyszczania scieków, system gospodarki osadowej, obiekty infrastruktury towarzyszącej a) Kanalizacja dopływowa i odpływowa Kanalizacja dopływowa i odpływowa składa się z następujących elementów: - kolektor doprowadzający, - punkt zlewny ścieków dowożonych, - kolektor odpływowy z wylotem brzegowym, Ścieki doprowadzane są do oczyszczalni grawitacyjnie kolektorem Ø = 300 mm. Ścieki surowe pochodzą z miejscowości: Przechlewo, Nowa Wieś, Sąpolno, Dąbrowa, Płaszczyca, Szczytno, Połówko oraz innych miejscowości. Dodatkowo do oczyszczalni dowożone są taborem asenizacyjnym ścieki bytowe pochodzące od użytkowników indywidualnych. Punkt zrzutu ścieków zlokalizowano przed stopniem mechanicznego oczyszczania ścieków surowych. Na terenie oczyszczalni ścieków zlokalizowane są sieci technologiczne oraz kanalizacja odpływowa wyposażona w wylot brzegowy ścieków oczyszczonych.. Odpływ realizowany jest istniejącym rurociągiem o średnicy Ø = 400 mm, a poza ogrodzeniem oczyszczalni Ø = 300 mm. Wylot umieszczony jest w skarpie rowu o oznaczeniu "R-F 1 ", b) Stopień mechanicznego oczyszczania ścieków, Stopień mechanicznego oczyszczania ścieków surowych zawiera następujące urządzenia: krata mechaniczna produkcji EKO-CELKON PUCK Typ D, krata z ręcznym wygarnianiem skratek, separator piasku, piaskownik wirowy konstrukcji żelbetowej, Stopień mechanicznego oczyszczania ścieków służy do wydzielania ze ścieków zanieczyszczeń stałych typu skratki i piasek. Ścieki surowe doprowadzane są do mechanicznego stopnia oczyszczania ścieków grawitacyjnym rurociągiem dopływowym. ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 15

16 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Kraty oraz separator piasku znajdują się w budynku o wymiarach w planie 6x9m i wysokości 3,2m. Poniżej posadzki budynku znajduje się system dwóch kanałów z zastawkami. W jednym zamontowana jest krata mechaniczna, a w drugim krata z ręcznym wygarnianiem skratek (stanowiąca urządzenie awaryjne). Rozdział ścieków na kraty realizowana jest za pomocą szandorów. Z kraty mechanicznej skratki zrzucane są do skrzyni zsypowej za pomocą przenośnika ślimakowego o zmiennym skoku ślimaka. W budynku znajduje się również separator piasku, do którego trafia pulpa piaskowa przepompowana ze studni piaskownika. Po oczyszczeniu piasku z zawiesiny ogólnej i odwodnieniu trafia on do pojemników. Parametry kraty mechanicznej: Krata mechaniczna produkcji EKO-CELKON PUCK. Typ. D o Głębokość kanału 1500mm, o Szerokość kanału 600mm, o Głębokość kanału przed kratami 1380mm, o Głębokość od dna kanału ścieków do dna kanału przed kratą 550mm, o Maksymalna podana przez producenta przepustowość kraty przy w/w głębokości 450m 3 /h, o Zakładając wpływ części zatrzymywanych na kracie przepustowość maksymalna wynosi 250m 3 /h, o Maksymalny dopływ ścieków 215m 3 /h, o Dobowa ilość skratek ok. 0,2m 3 /d a po sprasowaniu 0,1m 3 /d. Przenośnik ślimakowy firmy EKO-CELKON PUCK. Typ PS-120 o Długość przenośnika 3m. o Moc silnika napędu przenośnika 1,5kW. Separator piasku (płuczka) produkcji Hydrobudowa 9. Typ T. o Q max =25m 3 /h. o Ns=1,5kW. o M=430kg. o Dobowe ilości piasku 0,07m 3 /d. Parametry piaskownika: Piaskownik wirowy konstrukcji żelbetowej. o Średnica piaskownika 1,6m. o Głębokość studni 0,8m 1,0m. W studni umocowana jest pompa zatapialna firmy ABS, typu M404D. o Q=5m 3 /h. o H=8m.sł.w. o P 1 =1,2kW. o P 2 =0,72kW. o n=2900obr./min. o Pompa przystosowana jest do przepompowywania pulpy piaskowej. ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 16

17 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna o o Pulpa piaskowa przepompowywana będzie do separatora piasku rurociągiem elastycznym. Przepustowość piaskownik Q max =220m 3 /h. Parametry przepompowni ścieków: Zadaniem przepompowni ścieków jest przepompowanie ścieków z piaskownika do komory beztlenowej bloku biologicznego oczyszczania. Studnia żelbetowa zagłębiona w ziemi. Geometryczna wysokość podnoszenia 7,5m. Średnica rurociągu 225mm. Trzy pompy zatapialne firmy ABS, typu AFP1042 M60/4-22(1). o Q=107,5m 3 /h. o H=12,4m.sł.w. o P 1 =7,19kW. o P 2 =6,0kW. o n=1480obr./min. c) Stopień biologicznego oczyszczania ścieków Ścieki po wydzieleniu zanieczyszczeń stałych kierowane są tłocznie do stopnia biologicznego oczyszczania ścieków realizowanego w systemie bloku biologicznego oczyszczania. Ścieki oczyszczane są technologią A 2 O. Ścieki dopływają do komory beztlenowej. Z komory beztlenowej następuje rozdział ścieków na dwie równolegle pracujące linie technologiczne składające się z komory denitryfikacji i nitryfikacji. Z komór nitryfikacji ścieki odpływają do osadnika wtórnego a następnie poprzez punkt pomiarowy do odbiornika. Charakterystyka zbiorników bloku: W bloku wydzielono dwa ciągi technologiczne biologicznego oczyszczania oraz osadnik wtórny. Zbiornik zlokalizowany centralnie stanowi osadnik wtórny. W pierścieniu wokół w/w zbiornika prowadzony jest proces biologicznego oczyszczania w tym redukcji fosforu i azotu. Średnica wewnętrzna osadnika wtórnego 15m. Średnica wewnętrzna pierścienia 30m. Wysokość całkowita zbiorników 7m. Głębokość maksymalna w osadniku 5,2m. Głębokość maksymalna w pierścieniu 6m. Pojemności: o Komora beztlenowa 1szt. V=189m 3. o Komora denitryfikacji 2szt. V=930m 3. o Komora nitryfikacji 2szt. V=1860m 3. o Osadnik wtórny 1szt. V=993m 3. Powierzchnia czynna osadnika F cz =181m 2. ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 17

18 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Charakterystyka komory predenitryfikacji: Do komory predenitryfikacji dopływają: osad recyrkulowany z osadnika wtórnego oraz ścieki surowe z przepompowni. Mieszanie osadu ze ściekami odbywa się za pomocą mieszadła zatapialnego firmy ABS. Typ mieszadła RW P 1 =1,38kW. P 2 =1,0kW. n=1402 obr./min. Masa mieszadła 30kg. Ilość 1szt. Charakterystyka komory beztlenowej: Do komory beztlenowej dopływają ścieki surowe i osad recyrkulowany z osadników. Mieszanie ścieków z osadem mieszadłem zatapialnym firmy ABS. Typ mieszadła 3034A28/6EC. Znamionowa moc mieszania 2,8kW. Efektywna moc mieszania 2,5kW. Gęstość mocy 13W/m 3. Charakterystyka komór denitryfikacji: Do dwóch równolegle i niezależnie pracujących komór denitryfikacji dopływają ścieki z komory beztlenowej oraz ścieki recyrkulowane z komór nitryfikacji. Pojemność robocza jednej komory wynosi 465m 3. Do mieszania ścieków zastosowano mieszadła zatapialne firmy ABS. Typ mieszadeł 3031 AD/6EC. Znamionowa moc mieszania 1,5kW. Efektywna moc mieszania 1kW. Gęstość mocy 4,3W/m 3. W każdej komorze zamontowane są dwa mieszadła zatapialne. Charakterystyka komór nitryfikacji: Są dwie równolegle pracujące komory. Pojemność robocza każdej komory wynosi 930m 3. W komorach zamontowane są ruszty napowietrzające ścieki oraz pompy ścieków recyrkulowanych. Do napowietrzania ścieków zastosowano system firmy Suprafilt G.m.b.H, składający się czterech sekcji w każdej komorze. W skład systemu jednej komory wchodzą następujące elementy: Cztery sekcje w każdej komorze wyposażone w 12 dyfuzorów PREMOX OM20. Przewody powietrza oraz elementy stałe dyfuzorów wykonane są ze stali kwasoodpornej wg DIN Membrany rurowe dyfuzorów wykonane są z elastomerów. Wyciąganie sekcji dźwigiem samochodowym. Cztery połączenia kołnierzowe rozkręcane przed wyciągnięciem sekcji ze ścieków. Cztery zawory kulowe. ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 18

19 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Rurociągi doprowadzające powietrze mocowane wzdłuż ścian komór napowietrzania. Do recyrkulacji ścieków z komory nitryfikacji do komory denitryfikacji zastosowano pompy zatapialne firmy ABS, typu AFP 1041/M13/6-11(2) o następującej charakterystyce: Q=63,5m 3 /h. H=3,4m.sł.w. P 1 =3,04kW. P 2 =2,2kW. W każdej komorze zamontowane są dwie pompy. Charakterystyka osadnika wtórnego: Osadnik zlokalizowano centralnie w bloku biologicznego oczyszczania. Osadnik pionowy cylindryczny konstrukcji żelbetowej. Średnica osadnik 15m. Głębokość czynna 5,2m. Powierzchnia czynna 168m 2. Osadnik wyposażony jest w następujące urządzenia: o Zgarniacz osadu dennego i wyflotowanego. o Wlot ścieków o rozpływie promieniowo obwodowym. o Rura perforowana z przelewem do odprowadzania ścieków oczyszczonych. o Urządzenie do odprowadzania zawiesiny wyflotowanej. Wyposażenie osadnika produkcji UMECH PIŁA, Recyrkulacja osadu o Zastosowano trzy pompy o wydajności Q=56m 3 /h. o Pompy zlokalizowane są w budynku instalacji dmuchaw i odwadniania osadu. o Pompy firmy ABS typu AFP0832M40/2-12(4). o H=8m.sł.w. o P 1 =4,85kW. o P 2 =4,0kW. o n=2900obr./min. o Ilość 3 sztuki. Charakterystyka dmuchaw: Trzy dmuchawy firmy Spomasz Ostrów Wielkopolski typu DR-124-8,8T-Np04. Q=10,64m 3 /min. P=750nbar. P s =22kW. P W =17,5kW. Ilość 3 sztuki. ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 19

20 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna W skład agregatu dmuchaw wchodzą następujące elementy: Stopień sprężania. Silnik elektryczny. Rama. Przekładnia. Filtr powietrza na ssaniu. Wskaźnik zanieczyszczenia filtra powietrza. Tłumiki hałasu: wlotowy i wylotowy. Zawór przeciążeniowy. Zawór zwrotny. Króciec przyłączeniowy ze złączem elastycznym. Manometr. Wibroizolatory i śruby fundamentowe. Osłona dźwiękochłonna wyciszająca pracę dmuchaw. Falownik do płynnej regulacji obrotów. Szafa sterownicza. Zakres wydajności dmuchawy 3,44 do 10,64Nm 3 /min. Zakres poboru mocy 8,1-18,4kW. Zakres prędkości obrotowej obr./min. Dmuchawy zamontowane sa w budynku wspólnie z instalacją odwadniania osadu i instalacją pomp osadu recyrkulowanego. Instalacja PIX: Pojemność zbiornika wynosi 20m 3. Zbiornik leżący cylindryczny wykonany z laminatu poliestrowo szklanego. Dw=2000mm. L=7105mm. M=1405kg. Zbiornik znajduje się na tacy żelbetowej o wymiarach wewnętrznych: szer.=4,5m, dług.=9m, głęb.=0,6m. Powierzchnia wewnętrzna tacy zabezpieczona jest wykładziną chemoodporną na działanie koagulanta PIX. Nad tacą znajduje się wiata. Zbiornik stoi w tacy na własnej konstrukcji wsporczej. Do dozowania PIX przyjęto jedną pompę dozującą firmy Milton Roy typu C73. Q=0,17-35l/h. Ps=100W. ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 20

21 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna d) System gospodarki osadowej W celu zagospodarowywania osadów nadmiernych powstających w procesie biologicznego oczyszczania ścieków wybudowano następujące obiekty: - komory stabilizacji osadu, - silos wapna, -okresowe składowisko osadu, Osad nadmierny przepompowywany jest pompami osadu recyrkulowanego do komory przelewowej zlokalizowanej w komorze Biobloku przyległej do osadnika. Z komory przelewowej osad odpływa grawitacyjnie do osadników. Osadniki pełnią funkcję zagęszczaczy. Wody nadosadowe odpływają systemem odprowadzania ścieków do studzienki połączeniowej wszystkich odpływów ścieków oczyszczonych. W studzience tej zamontowana jest pompa zatapialna. Odcieki przepompowywane są do kanału przed kratą. Osad zagęszczony z dna osadników przepompowywany jest pompami do skrajnej komory napowietrzania. Z w/w komory osad przepompowywany jest do drugiej komory napowietrzania. Z w/w komory osad przepływa do komory stabilizacji. Z komory stabilizacji osad przepompowywany jest pompami zatapialnymi do instalacji odwadniania osadu. Charakterystyka aeratorów: W komorach napowietrzania zamontowane są aeratory śmigłowe typu Hydromix firmy AQUAMEX. Ekonomia natleniania 1,8kg O 2 /kwh. Moc wszystkich aeratorów 21,1kW System napowietrzania: o Pierwsza komora (wlot osadu): o Jeden aerator typu ZHYC 1x3,0kW o Druga komora: o Jeden aerator typu ZHXC 1x3,0kW o Trzecia komora: o Jeden aerator typu ZHXB 1x3,0kW Charakterystyka pomp przepompowujących osad: Pompy typu ASPR. Moc silnika 1,5kW. Charakterystyka pompy wód nadosadowych w studzience kanalizacyjnej: Pompa zatapialna firmy ABS typu MF 404D. Q=16,5m 3 /h. H=4m.sł.w. P 1 =1,2kW. P 2 =0,72kW. n=2900obr./min. Ilość 2 sztuki (jedna rezerwowa). ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 21

22 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Charakterystyka instalacji odwadniania osadu: Do odwadniania osadu zastosowano prasę firmy EMO Francja zblokowanej z zagęszczaczem. Typ instalacji OMEGA MINI 10N6/ Zagęszczacz OMEGA MINI 10N6. o Szerokość taśmy 1m. o Wydajność w przeliczeniu na suchą masę 75kg/h. o Wydajność w przeliczeniu na objętość osadu 11,5m 3 /h. o Koncentracja osadu dopływającego do zagęszczacza min 0,6%-2,0%. o Koncentracja osadu zagęszczonego 6%. Prasa taśmowa typ OMEGA o Szerokość taśmy 1m. o Wydajność w suchej masie max 75kg/h. o Wydajność w objętości 1,25m 3 /h. o Koncentracja suchej masy w osadzie dopływającym do pracy 6±1%. o Koncentracja suchej masy w osadzie odwodnionym 18±2%. o Zużycie wody lub ścieków oczyszczonych do płukania taśmy 12m 3 /h. o Zużycie polielektrolitu 5±1 kg/y smo. o Ps=1,5kW. Pompa podająca osad do prasy o Pompa ślimakowa. o Q=3,1-15,4m 3 /h. o Ciśnienie p=2bar. o Ps=3kW. o Firma Seepex, model 15-6LBN. Pompa do mycia taśmy. o Typ sekcyjna pionowa. o Q=12m 3 /h. o p=7bar. o Ps=5,5kW. o Firma Grundfos, model CR Kompresor. o Ps=1,5kW. Urządzenie do roztwarzania i dozowania polielektrolitu. o Typ POLYBLEND. o Model PB 200 2HMZ. o Ps=1,6kW. Pompa osadu odwodnionego. o Q=0,3-3 m 3 /h. o Ps=4kW. ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 22

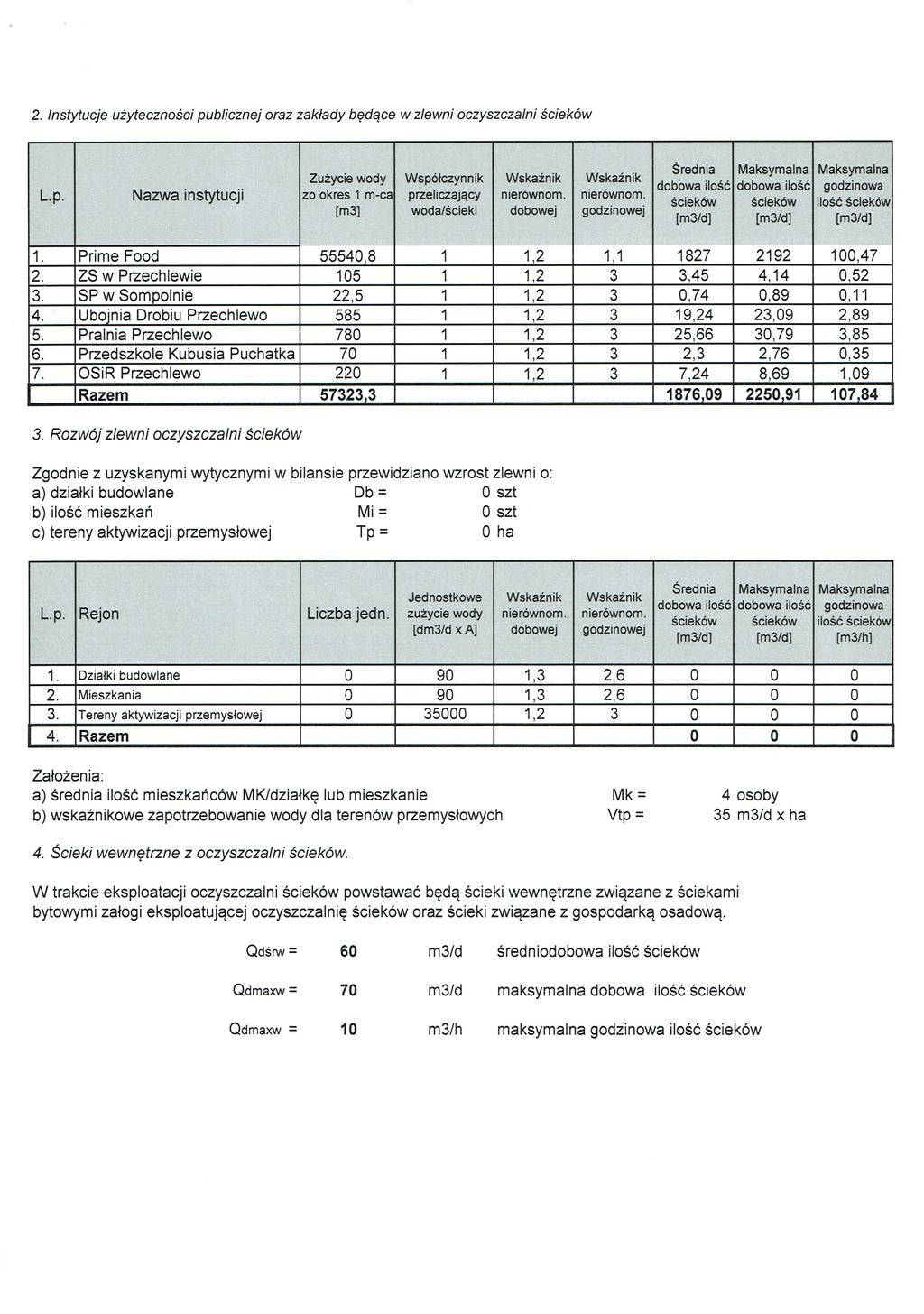

23 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna Charakterystyka instalacji do higienizacji osadu: Higienizacja osadu prowadzona jest wapnem hydratyzowanym. Zastosowano instalację firmy EKO CELKON PUCK. W skład instalacji wchodzą: o Silos o pojemności 16m 3. o Podajnik wapna Ps=0,75kW z zasuwą Ps=1,5kW. o Dozownik wapna Ps=0,55kW. o Przenośnik ślimakowy osadu z pod prasy Ps=1,5kW. o Mieszarka osadu z wapnem Ps=2x1,5kW. o Przenośnik ślimakowy osadu wymieszanego z wapnem P=2,2kW. o Szafa sterownicza. e) obiekty infrastruktury towarzyszącej Dodatkowo na oczyszczalni ścieków zlokalizowane są następujące obiekty: - budynek wielofunkcyjny, - wiata środka transportu osadu, - sieci uzbrojenia terenu, - ogrodzenie, - zieleń. 5. Określenie ilości i składu ścieków ogólnych 5.1. Bilans ilości ścieków Bilans ilościowy ścieków surowych opracowano na podstawie danych i założeń otrzymanych od Inwestora (w załączeniu). Według tego bilansu ilość ścieków wyniesie: Q dśr = m 3 /d - średniodobowa ilość ścieków, Q dmax = m 3 /d - maksymalna dobowa ilość ścieków, Q hmax = 255 m 3 /h - maksymalna godzinowa ilość ścieków Bilans jakości ścieków Bilans jakościowy ścieków surowych dopływających do oczyszczalni ścieków opracowano na podstawie danych literaturowych oraz wyników analiz ścieków surowych dostarczonych przez Inwestora. Według tego bilansu jakość ścieków wyniesie: ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 23

24 Budowa, przebudowa i rozbudowa komunalnej oczyszczalni ścieków w Przechlewie - branża technologiczna S BZT5 = 600 go 2 /m 3 - zanieczyszczenia organiczne BZT 5, S CHZT = go 2 /m 3 - zanieczyszczenia organiczne ChZT, S zaw.og = 240 g/m 3 - zawiesina ogólna, S N.og = 115 gn/m 3 - azot ogólny, S P.og = 8 gp/m 3 - fosfor ogólny. 6. Bilans ładunków zanieczyszczeń Bilans ładunków zanieczyszczeń zawartych w ściekach doprowadzanych do oczyszczalni ścieków określono w oparciu o znajomość bilansu ścieków oraz stężeń zanieczyszczeń. Bilans ładunków zanieczyszczeń określono z zależności: L pi = Q di x S pi x 10-3 [kg i/d] Wyniki obliczeń zestawiono w tabeli 1. Tabela 1 Zestawienie bilansu ładunków zanieczyszczeń w ściekach dopływających do oczyszczalni L.p. Wskaźnik zanieczyszczeń Jednostka Wartość średnia Organiczne BZT 5 L p BZT5 Chemiczne ChZT L p ChZT Zawiesina ogólna L p z.og. Azot ogólny L p N.og. Fosfor ogólny L p P.og. kg O 2/d 1.590,0 kg O 2/d 3.113,8 kg/d 636,0 kg N og/d 304,8 kg P og/d 21,2 Równoważna liczba mieszkańców wynosi: RLM = Q d/śr * BZT 5 / 60 = 2650 * 600 / 60 = Mk ECO TREATMENT ul. E. Orzeszkowej 29B/1, Gniezno 24
