1 Katedra Geotechniki i Budownictwa Drogowego WYDZIAŁ NAUK TECHNICZNYCH Uniwersytet Warmińsko-Mazurski Projektowanie hydrotechnicznych obiektów inżynierskich Projekt: Jaz ruchomy z płytą wypadową, zamknięcie: zasuwa płaska dr inż. Ireneusz Dyka pok [ul. Heweliusza 4] i.dyka@uwm.edu.pl

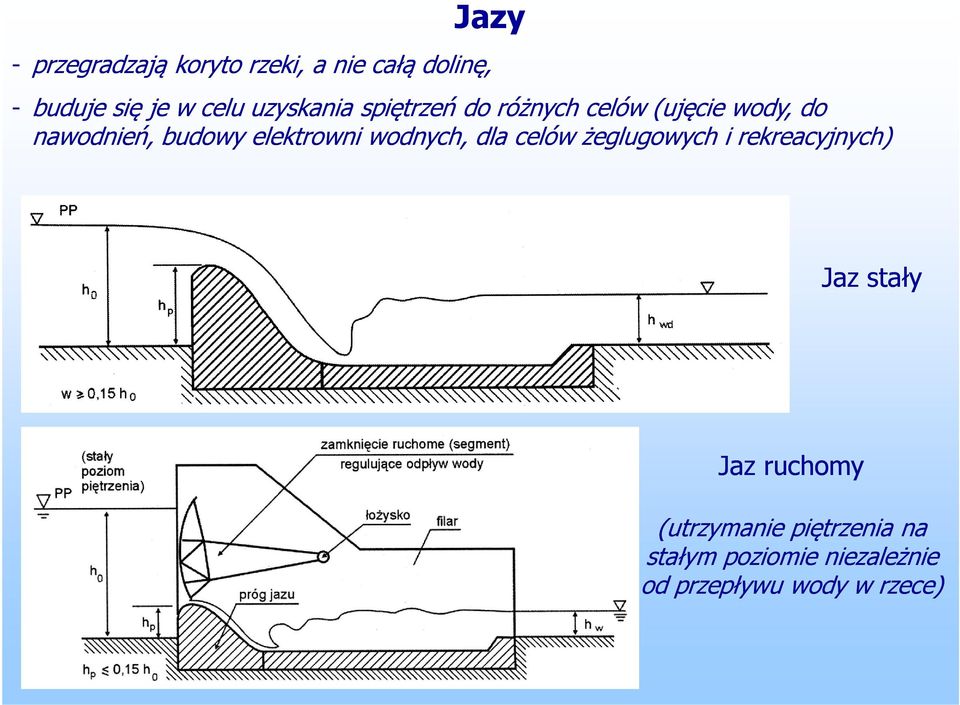

2 Jazy - przegradzają koryto rzeki, a nie całą dolinę, - buduje się je w celu uzyskania spiętrzeń do różnych celów (ujęcie wody, do nawodnień, budowy elektrowni wodnych, dla celów żeglugowych i rekreacyjnych) Jaz stały Jaz ruchomy (utrzymanie piętrzenia na stałym poziomie niezależnie od przepływu wody w rzece)

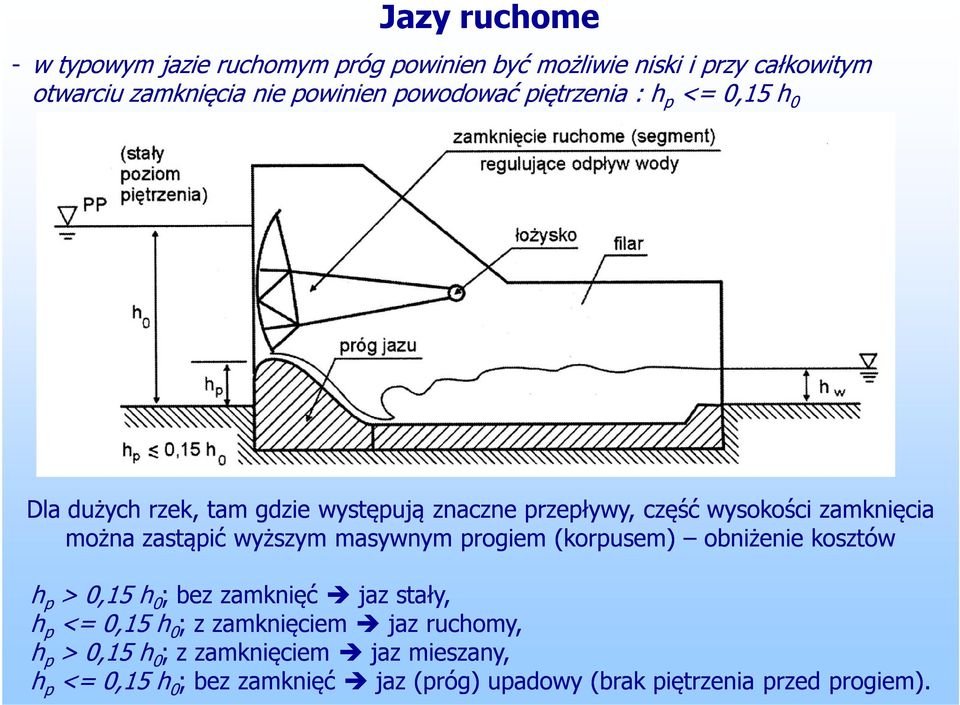

3 Jazy ruchome - w typowym jazie ruchomym próg powinien być możliwie niski i przy całkowitym otwarciu zamknięcia nie powinien powodować piętrzenia : h p <= 0,15 h 0 Dla dużych rzek, tam gdzie występują znaczne przepływy, część wysokości zamknięcia można zastąpić wyższym masywnym progiem (korpusem) obniżenie kosztów h p > 0,15 h 0 ; bez zamknięć jaz stały, h p <= 0,15 h 0 ; z zamknięciem jaz ruchomy, h p > 0,15 h 0 ; z zamknięciem jaz mieszany, h p <= 0,15 h 0 ; bez zamknięć jaz (próg) upadowy (brak piętrzenia przed progiem).

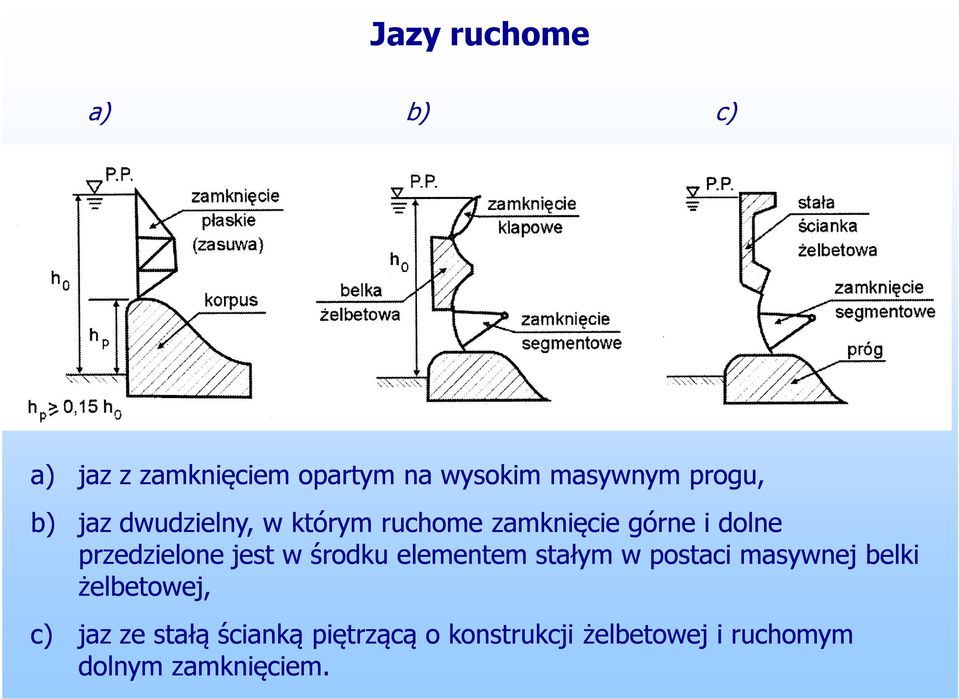

4 Jazy ruchome a) b) c) a) jaz z zamknięciem opartym na wysokim masywnym progu, b) jaz dwudzielny, w którym ruchome zamknięcie górne i dolne przedzielone jest w środku elementem stałym w postaci masywnej belki żelbetowej, c) jaz ze stałą ścianką piętrzącą o konstrukcji żelbetowej i ruchomym dolnym zamknięciem.

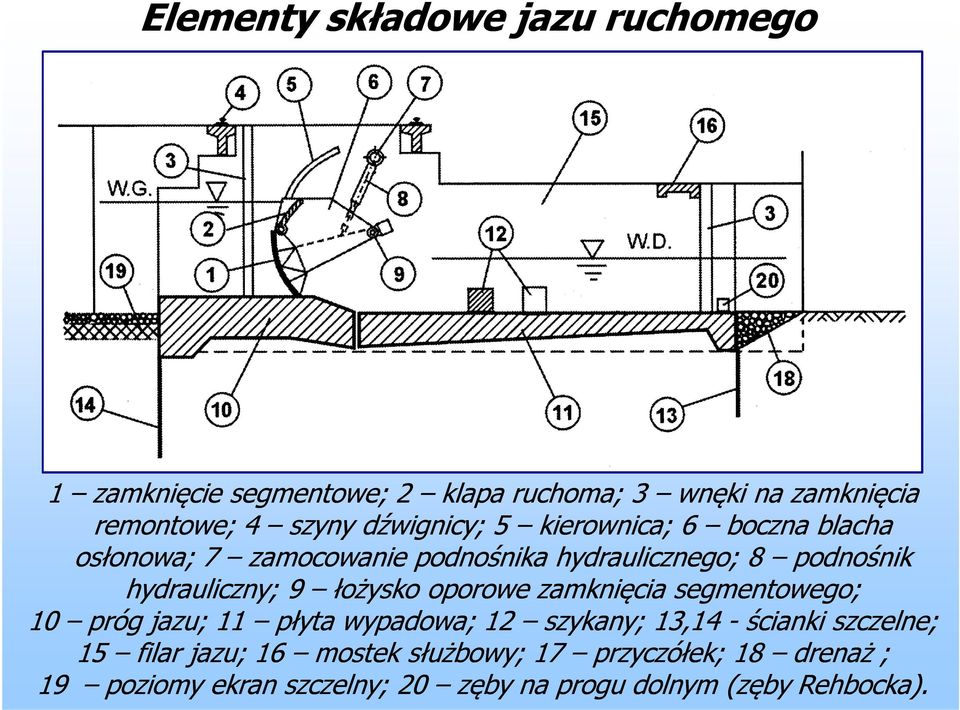

5 Elementy składowe jazu ruchomego 1 zamknięcie segmentowe; klapa ruchoma; 3 wnęki na zamknięcia remontowe; 4 szyny dźwignicy; 5 kierownica; 6 boczna blacha osłonowa; 7 zamocowanie podnośnika hydraulicznego; 8 podnośnik hydrauliczny; 9 łożysko oporowe zamknięcia segmentowego; 10 próg jazu; 11 płyta wypadowa; 1 szykany; 13,14 - ścianki szczelne; 15 filar jazu; 16 mostek służbowy; 17 przyczółek; 18 drenaż ; 19 poziomy ekran szczelny; 0 zęby na progu dolnym (zęby Rehbocka).

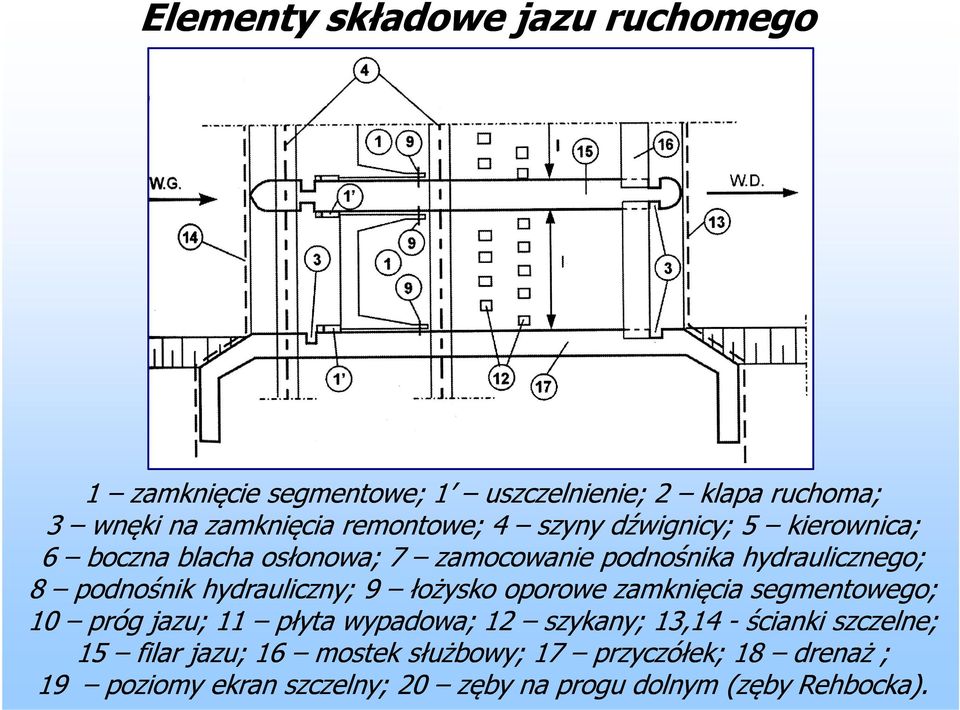

6 Elementy składowe jazu ruchomego 1 zamknięcie segmentowe; 1 uszczelnienie; klapa ruchoma; 3 wnęki na zamknięcia remontowe; 4 szyny dźwignicy; 5 kierownica; 6 boczna blacha osłonowa; 7 zamocowanie podnośnika hydraulicznego; 8 podnośnik hydrauliczny; 9 łożysko oporowe zamknięcia segmentowego; 10 próg jazu; 11 płyta wypadowa; 1 szykany; 13,14 - ścianki szczelne; 15 filar jazu; 16 mostek służbowy; 17 przyczółek; 18 drenaż ; 19 poziomy ekran szczelny; 0 zęby na progu dolnym (zęby Rehbocka).

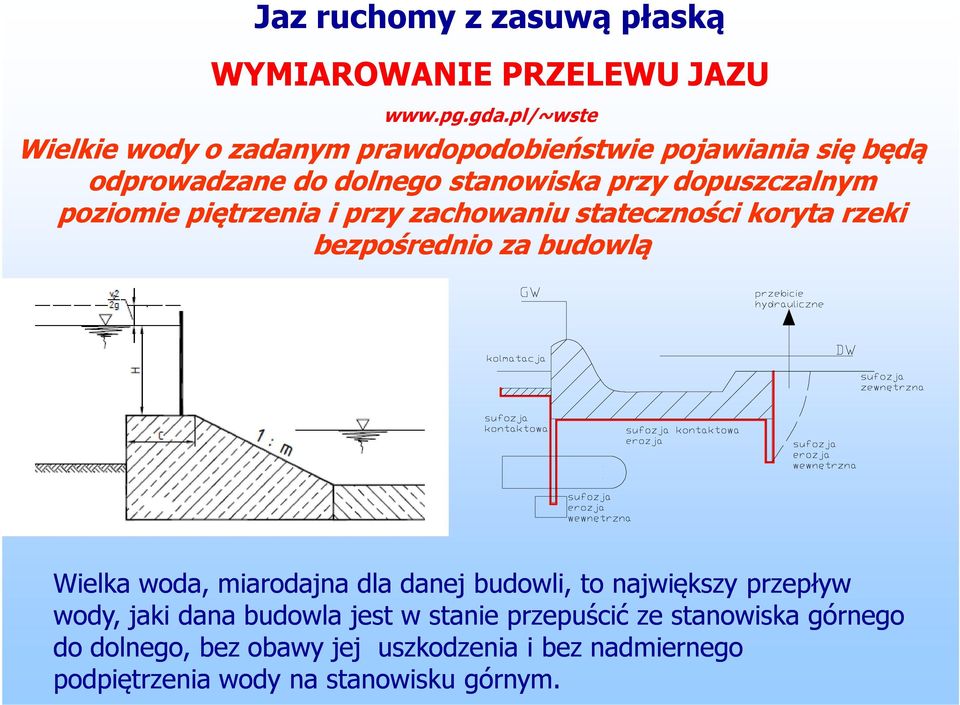

7 Jaz ruchomy z zasuwą płaską WYMIAROWANIE PRZELEWU JAZU Wielkie wody o zadanym prawdopodobieństwie pojawiania się będą odprowadzane do dolnego stanowiska przy dopuszczalnym poziomie piętrzenia i przy zachowaniu stateczności koryta rzeki bezpośrednio za budowlą Wielka woda, miarodajna dla danej budowli, to największy przepływ wody, jaki dana budowla jest w stanie przepuścić ze stanowiska górnego do dolnego, bez obawy jej uszkodzenia i bez nadmiernego podpiętrzenia wody na stanowisku górnym.

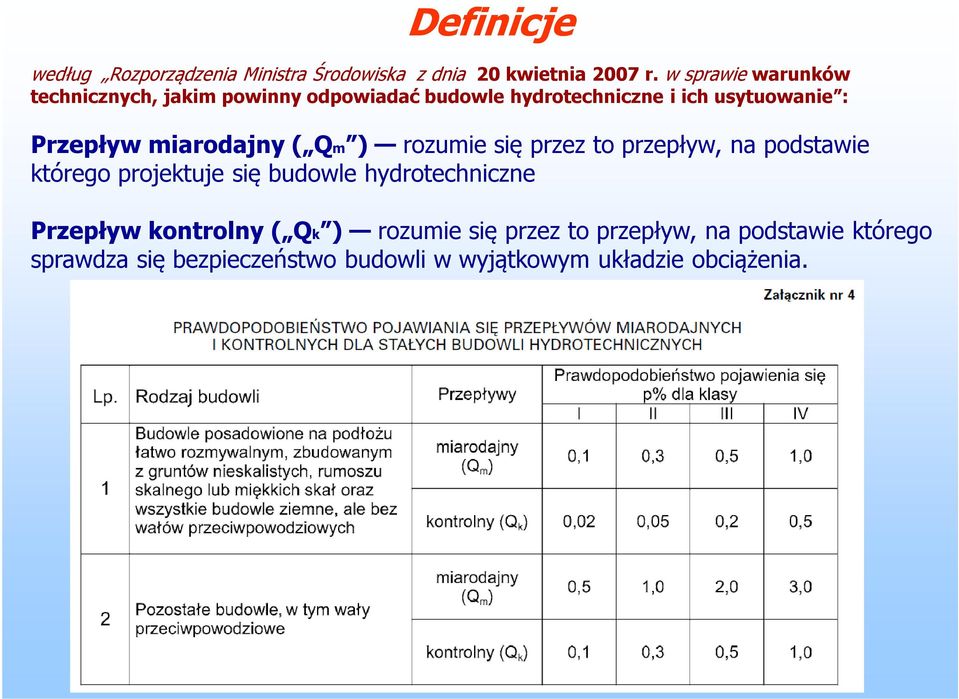

8 Definicje według Rozporządzenia Ministra Środowiska z dnia 0 kwietnia 007 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle hydrotechniczne i ich usytuowanie : Przepływ miarodajny ( Qm ) rozumie się przez to przepływ, na podstawie którego projektuje się budowle hydrotechniczne Przepływ kontrolny ( Qk ) rozumie się przez to przepływ, na podstawie którego sprawdza się bezpieczeństwo budowli w wyjątkowym układzie obciążenia.

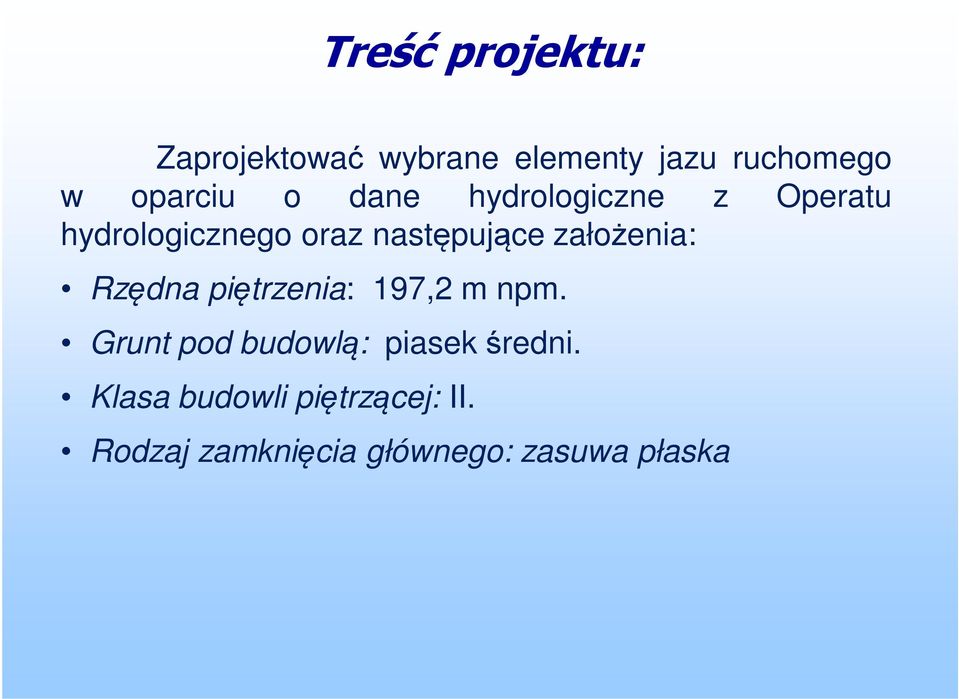

9 Treść projektu: Zaprojektować wybrane elementy jazu ruchomego w oparciu o dane hydrologiczne z Operatu hydrologicznego oraz następujące założenia: Rzędna piętrzenia: 197, m npm. Grunt pod budowlą: piasek średni. Klasa budowli piętrzącej: II. Rodzaj zamknięcia głównego: zasuwa płaska

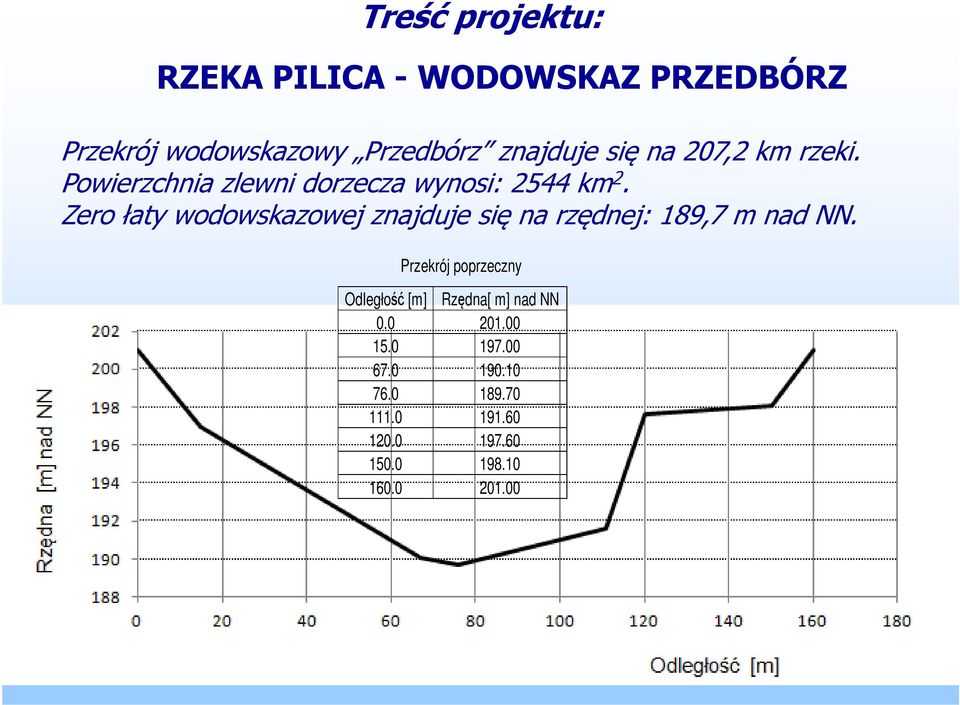

10 Treść projektu: RZEKA PILICA - WODOWSKAZ PRZEDBÓRZ Przekrój wodowskazowy Przedbórz znajduje się na 07, km rzeki. Powierzchnia zlewni dorzecza wynosi: 544 km. Zero łaty wodowskazowej znajduje się na rzędnej: 189,7 m nad NN. Przekrój poprzeczny Odległość [m] Rzędna[ m] nad NN

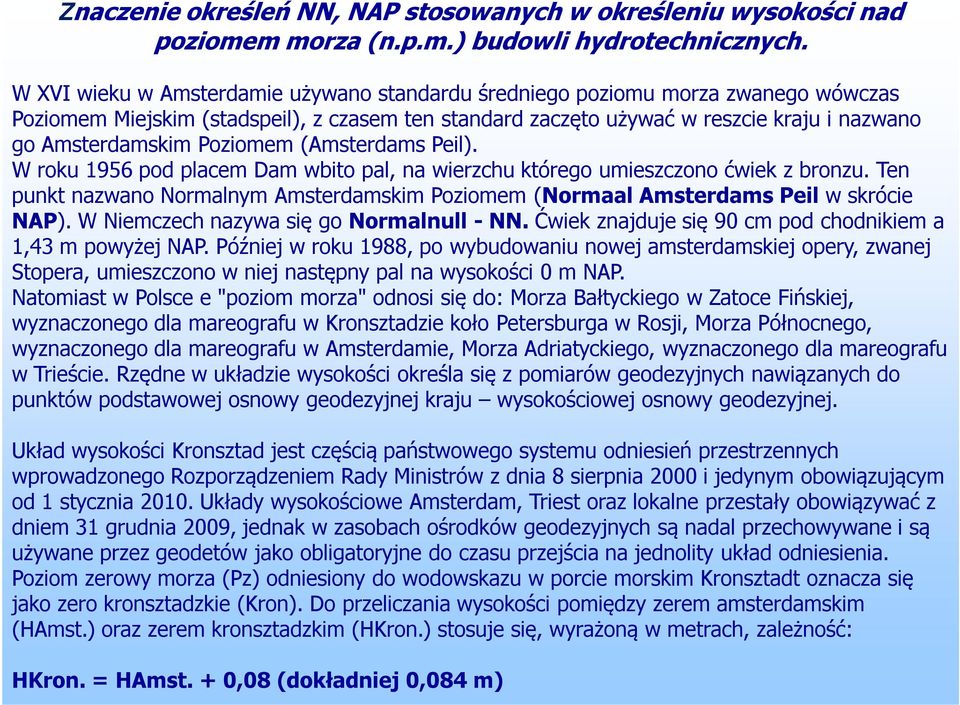

11 Znaczenie określeń NN, NAP stosowanych w określeniu wysokości nad poziomem morza (n.p.m.) budowli hydrotechnicznych. W XVI wieku w Amsterdamie używano standardu średniego poziomu morza zwanego wówczas Poziomem Miejskim (stadspeil), z czasem ten standard zaczęto używać w reszcie kraju i nazwano go Amsterdamskim Poziomem (Amsterdams Peil). W roku 1956 pod placem Dam wbito pal, na wierzchu którego umieszczono ćwiek z bronzu. Ten punkt nazwano Normalnym Amsterdamskim Poziomem (Normaal Amsterdams Peil w skrócie NAP). W Niemczech nazywa się go Normalnull - NN. Ćwiek znajduje się 90 cm pod chodnikiem a 1,43 m powyżej NAP. Później w roku 1988, po wybudowaniu nowej amsterdamskiej opery, zwanej Stopera, umieszczono w niej następny pal na wysokości 0 m NAP. Natomiast w Polsce e "poziom morza" odnosi się do: Morza Bałtyckiego w Zatoce Fińskiej, wyznaczonego dla mareografu w Kronsztadzie koło Petersburga w Rosji, Morza Północnego, wyznaczonego dla mareografu w Amsterdamie, Morza Adriatyckiego, wyznaczonego dla mareografu w Trieście. Rzędne w układzie wysokości określa się z pomiarów geodezyjnych nawiązanych do punktów podstawowej osnowy geodezyjnej kraju wysokościowej osnowy geodezyjnej. Układ wysokości Kronsztad jest częścią państwowego systemu odniesień przestrzennych wprowadzonego Rozporządzeniem Rady Ministrów z dnia 8 sierpnia 000 i jedynym obowiązującym od 1 stycznia 010. Układy wysokościowe Amsterdam, Triest oraz lokalne przestały obowiązywać z dniem 31 grudnia 009, jednak w zasobach ośrodków geodezyjnych są nadal przechowywane i są używane przez geodetów jako obligatoryjne do czasu przejścia na jednolity układ odniesienia. Poziom zerowy morza (Pz) odniesiony do wodowskazu w porcie morskim Kronsztadt oznacza się jako zero kronsztadzkie (Kron). Do przeliczania wysokości pomiędzy zerem amsterdamskim (HAmst.) oraz zerem kronsztadzkim (HKron.) stosuje się, wyrażoną w metrach, zależność: HKron. = HAmst. + 0,08 (dokładniej 0,084 m)

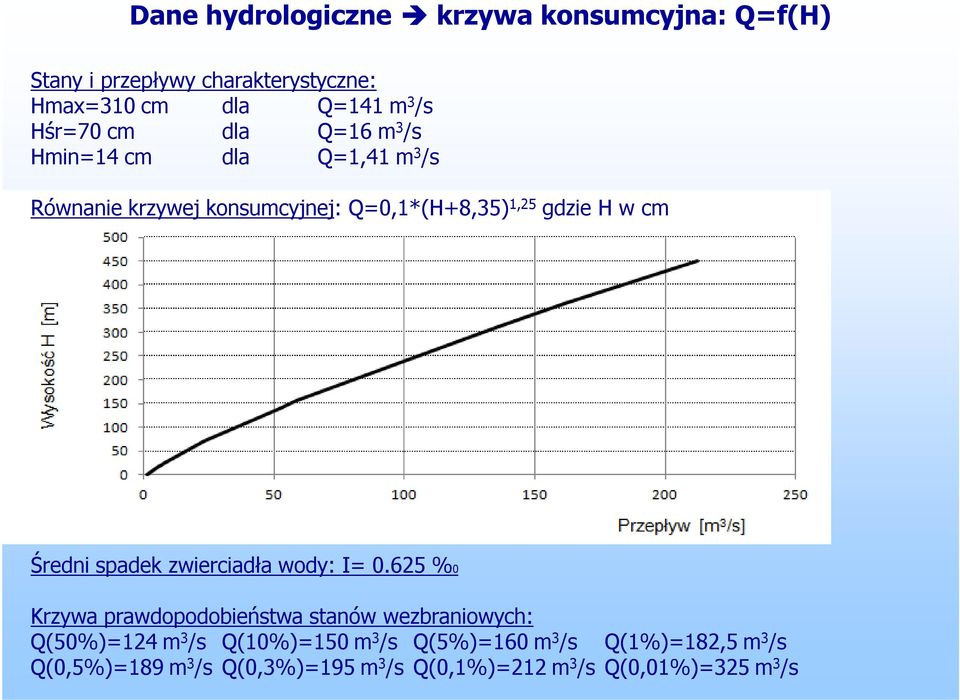

12 Dane hydrologiczne krzywa konsumcyjna: Q=f(H) Stany i przepływy charakterystyczne: Hmax=310 cm dla Q=141 m 3 /s Hśr=70 cm dla Q=16 m 3 /s Hmin=14 cm dla Q=1,41 m 3 /s Równanie krzywej konsumcyjnej: Q=0,1*(H+8,35) 1,5 gdzie H w cm Średni spadek zwierciadła wody: I= 0.65 %0 Krzywa prawdopodobieństwa stanów wezbraniowych: Q(50%)=14 m 3 /s Q(10%)=150 m 3 /s Q(5%)=160 m 3 /s Q(1%)=18,5 m 3 /s Q(0,5%)=189 m 3 /s Q(0,3%)=195 m 3 /s Q(0,1%)=1 m 3 /s Q(0,01%)=35 m 3 /s

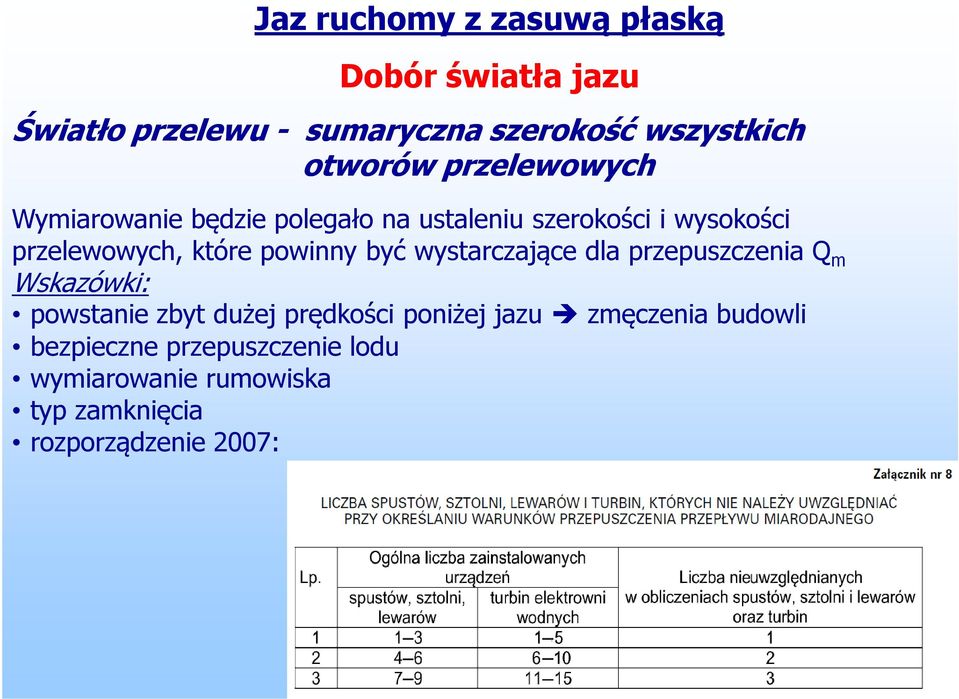

13 Jaz ruchomy z zasuwą płaską Dobór światła jazu Światło przelewu - sumaryczna szerokość wszystkich otworów przelewowych Wymiarowanie będzie polegało na ustaleniu szerokości i wysokości przelewowych, które powinny być wystarczające dla przepuszczenia Q m Wskazówki: powstanie zbyt dużej prędkości poniżej jazu zmęczenia budowli bezpieczne przepuszczenie lodu wymiarowanie rumowiska typ zamknięcia rozporządzenie 007:

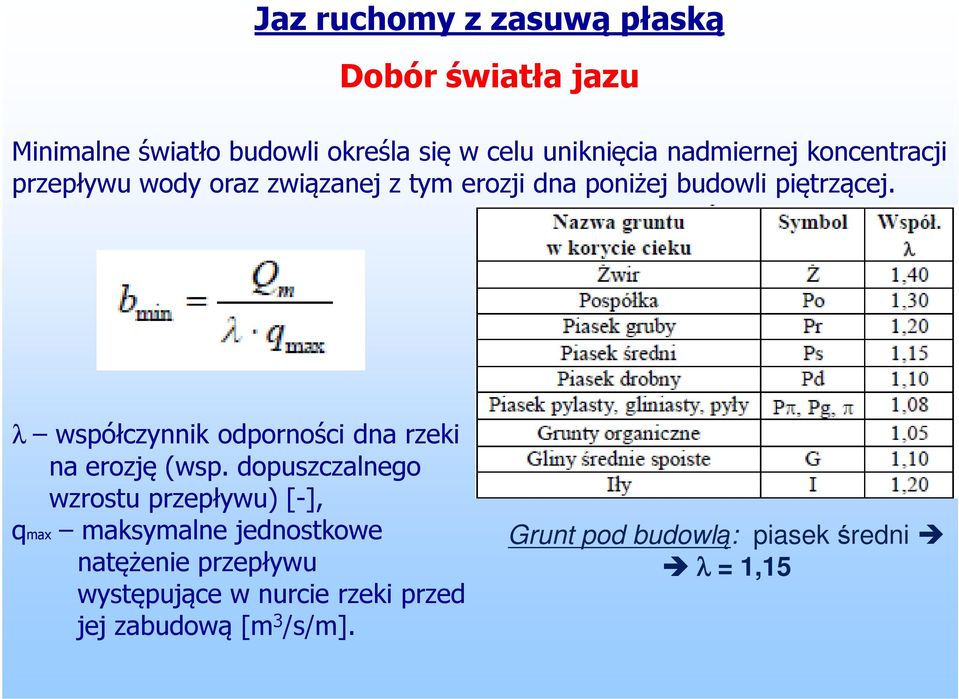

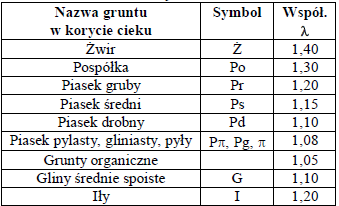

14 Jaz ruchomy z zasuwą płaską Dobór światła jazu Minimalne światło budowli określa się w celu uniknięcia nadmiernej koncentracji przepływu wody oraz związanej z tym erozji dna poniżej budowli piętrzącej. λ współczynnik odporności dna rzeki na erozję (wsp. dopuszczalnego wzrostu przepływu) [-], qmax maksymalne jednostkowe natężenie przepływu występujące w nurcie rzeki przed jej zabudową [m 3 /s/m]. Grunt pod budowlą: piasek średni λ = 1,15

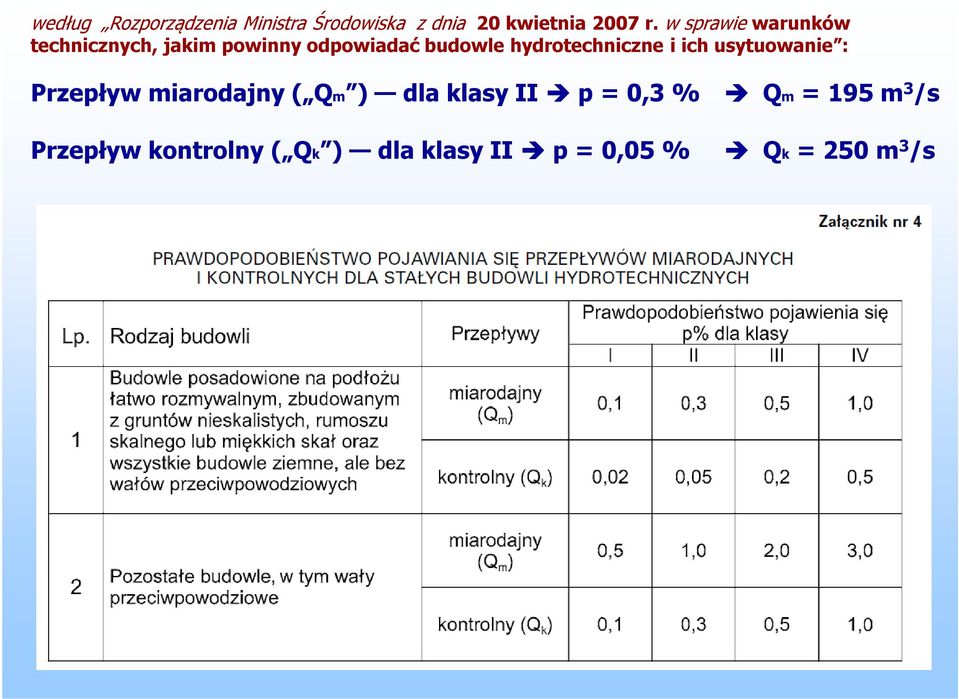

15 według Rozporządzenia Ministra Środowiska z dnia 0 kwietnia 007 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle hydrotechniczne i ich usytuowanie : Przepływ miarodajny ( Qm ) dla klasy II p = 0,3 % Qm = 195 m 3 /s Przepływ kontrolny ( Qk ) dla klasy II p = 0,05 % Qk = 50 m 3 /s

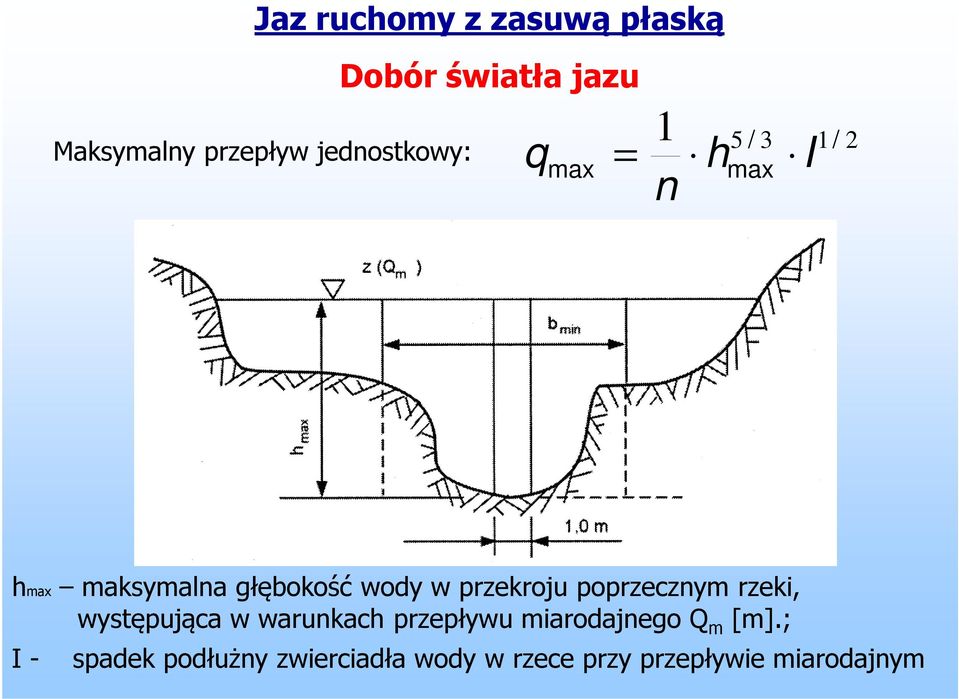

16 Jaz ruchomy z zasuwą płaską Dobór światła jazu Maksymalny przepływ jednostkowy: q max = 1 5 / 3 1/ hmax I n hmax maksymalna głębokość wody w przekroju poprzecznym rzeki, występująca w warunkach przepływu miarodajnego Q m [m].; I - spadek podłużny zwierciadła wody w rzece przy przepływie miarodajnym

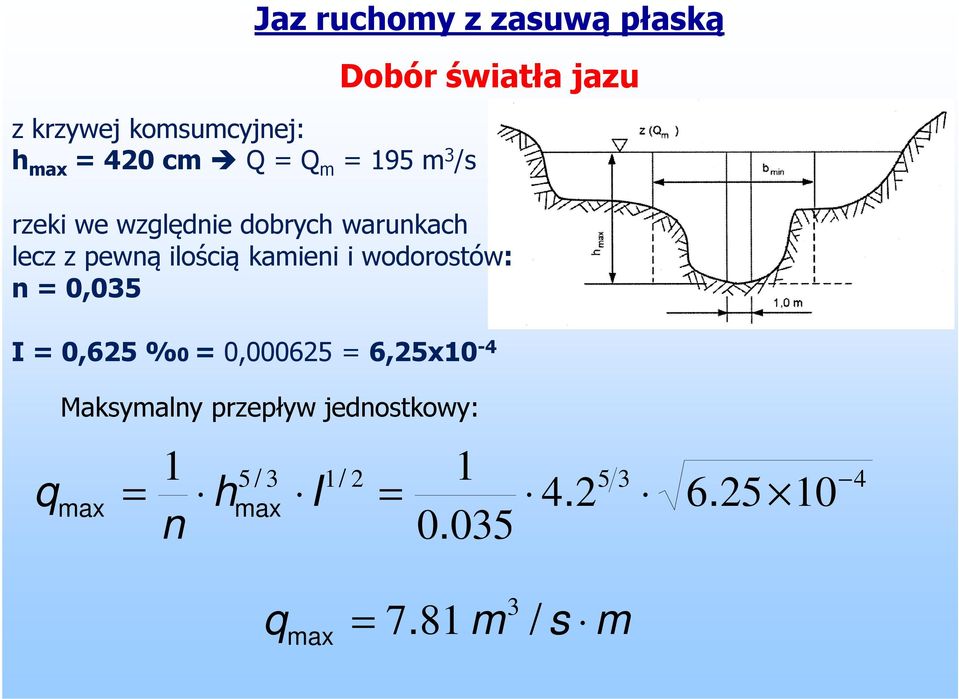

17 z krzywej komsumcyjnej: h max = 40 cm Q = Q m = 195 m 3 /s q Jaz ruchomy z zasuwą płaską Maksymalny przepływ jednostkowy: max = Dobór światła jazu rzeki we względnie dobrych warunkach lecz z pewną ilością kamieni i wodorostów: n = 0,035 I = 0,65 %0 = 0,00065 = 6,5x / 3 1/ hmax I = n q max 3 = m / s m

18 Jaz ruchomy z zasuwą płaską Dobór światła jazu Grunt pod budowlą: piasek średni λ = 1,15 Qm = 195 m 3 /s Minimalne światło budowli: Qm 195 b = = min q = λ max Przyjmuję 3 przęsła po 1 m każde. m Według Załącznika 8 Rozporządzenia Ministra Środowiska z dnia 0 kwietnia 007 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle hydrotechniczne i ich usytuowanie dla 3 urządzeń spustowych liczba urządzeń nieuwzględnianych w obliczeniach wynosi 1. Stąd całkowite światło przelewu uwzględniane w obliczeniach wynosi: b = 4 m ( przęsła)

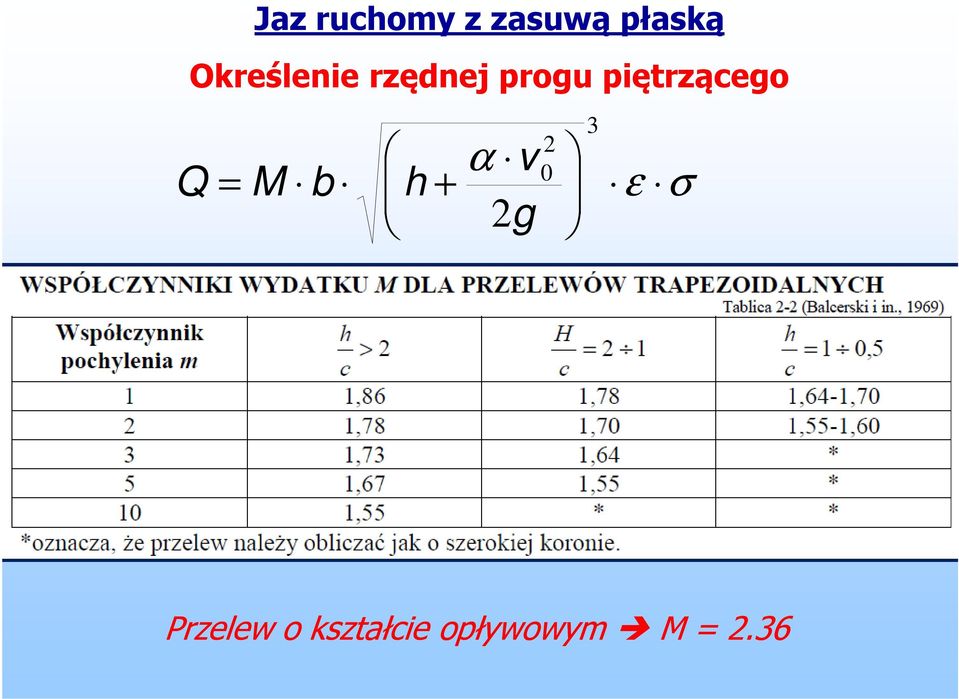

19 Jaz ruchomy z zasuwą płaską Określenie rzędnej progu piętrzącego Wydatek przelewu jazowego: = = g v h b M h g b Q α σ ε σ ε µ h =? h =? Dla przelewu o kształcie opływowym (praktycznym): M =.36 M =.36

20 Jaz ruchomy z zasuwą płaską Określenie rzędnej progu piętrzącego σ ε α + = 3 0 g v h b M Q Przelew o kształcie opływowym Przelew o kształcie opływowym M =.36 M =.36

21 Q = Wydatek przelewu jazu M b h + α v g 0 3 ε σ α współczynnik nierównomierności strug, v o prędkość wody dopływającej do budowli piętrzącej [m/s], Qm 195 v 0 = = = A 503 m s V 0 <1 pomijamy człon wysokości prędkości NPP A = 503 m

22 Wydatek przelewu jazu: Q 3 = M b h ε współczynnik dławienia bocznego, σ współczynnik podtopienia przelewu. h ε = 1 0. n ξ b n liczba przęseł jazu, b światło przelewu [m], ξ współczynnik kształtu filarów i przyczółka ε σ Dla filarów zaokrąglonych: ξ = 0.7

23 Wydatek przelewu jazu: Q 3 = M b h ε współczynnik dławienia bocznego, σ współczynnik podtopienia przelewu. ε σ Obliczenia prowadzimy metodą kolejnych prób poszukując h=?, dla którego wydatek przelewu 1.1xQ m >Q>Q m h =.35 m n liczba przęseł jazu, b światło przelewu [m], ξ współczynnik kształtu filarów i przyczółka h. 35 ε = 1 0. n ξ = = b

24 Wydatek przelewu jazu: Q 3 = M b h σ współczynnik podtopienia przelewu dla przelewów niepodtopionych σ= 1.0 dla przelewów podtopionych (a>0) σ< 1.0: ε σ H 0 Rzędna piętrzenia NPP=W.G.: 197. m npm. Rzędna dna koryta rzeki: m npm. H 0 ~ H = = 7.5 m h =.35 m W = H h = 5.15 m Rzędna korony progu P: m npm. Rzędna W.D.: h(q m ) = m npm.

25 σ współczynnik podtopienia przelewu a = W.D. P = 193,9 194,85 = m P > W.D. przelew niepodtopiony σ= 1.0 H 0 h =.35 m Wydatek przelewu jazu: Q 3 = M b h ε σ 3 3 Q = = m / s > Q m

26 Wymiarowanie niecki wypadowej H 0 Wymiarowanie wypadu polega na takim doborze jego długości L oraz zagłębienia d, aby powstały odskok hydrauliczny w całości mieścił się w obrębie wypadu i był zatopiony. Warunek zatopienia odskoku: t + d η = 1 h

27 Wymiarowanie niecki wypadowej H 0 Z WG + v 0 Zpł = h1 + ( 1+ ζ g ) v1 g v 1 1+ ζ ( Z Z h ) = g ( Z Z h ) 1 = g WG pł 1 ϕ1 WG pł 1

28 Wymiarowanie niecki wypadowej H 0 v ( Z Z ) 1 = ϕ1 g WG pł h1 Q q = m = = m s m ε b / q h1 1 h = 1+ 8A v h = ( 1) 1 1

29 Wymiarowanie niecki wypadowej H 0 Minimalne zagłębienie niecki wypadowej: d min = 0.5 m Rzędna piętrzenia NPP = Z WG = 197. m npm. Rzędna dna koryta rzeki Z d = m npm. Rzędna płyty niecki wypadowej Z pł = m npm. v ( Z Z ) 1 = ϕ1 g WG pł h1

30 Wymiarowanie niecki wypadowej v ( Z Z ) 1 = ϕ1 g WG pł h1 Współczynnik prędkości ϕ 1 odnoszący się do przekroju mniejszej głębokości sprzężonej: ϕ 1 =ωϕ ω współczynnik uzależniony od długości przelewającej się strugi wody, ϕ współczynnik prędkości odnoszący się do korony jazu.

31 v 1 Wymiarowanie niecki wypadowej Pierwsza głębokość sprzężona: h 1 = 0.74 m ( ) = g q v h1 = = = m 1 = 11.3 m / s v h ( 1 8 1) 1 h = + A1 ( ) v A1 = = = g h1 g h ( ) = +. = m t + d η = = = η = h Liczba Froude a:

32 Wymiarowanie niecki wypadowej H 0 v Zagłębienie niecki wypadowej: d = 0.90 m Rzędna piętrzenia NPP = Z WG = 197. m npm. Rzędna dna koryta rzeki Z d = m npm. Rzędna płyty niecki wypadowej Z pł = m npm. ( Z Z ) 1 = ϕ1 g WG pł h1

33 v 1 Wymiarowanie niecki wypadowej Pierwsza głębokość sprzężona: h 1 = 0.71 m ( ) = g q v h1 = = = m 1 = m / s v h ( 1 8 1) 1 h = + A1 ( ) v A1 = = = g h1 g h ( ) = +. = m t + d η = = = 1. η = h Liczba Froude a:

34 Wymiarowanie niecki wypadowej H 0 Zagłębienie niecki wypadowej: d = 0.90 m Długość niecki wypadowej: L =ν ( h ) h1 h 1 = 0.71 m; h = 4.17 m h / h 1 = 5.87

35 Wymiarowanie niecki wypadowej H 0 Zagłębienie niecki wypadowej: d = 0.90 m Długość niecki wypadowej: L = 5. 0 ( ) = m Przyjęto długość niecki wypadowej L=17.5 m

36 Profil przelewu kształt i wymiary korpusu Profil Creager a

37 Profil przelewu kształt i wymiary korpusu x/h y/h h=.35 m x y X Y

38 Profil przelewu kształt i wymiary korpusu Promień krzywizny przejścia korpusu jazowego w nieckę wypadową h < r < h + 0. p 0. 5 h wysokość strugi na przelewie (h =.35 m), p wysokość ściany spadowej (p = W+d = = 6.05 m) m < r <. 84 m Przyjmuję promień krzywizny: r =.5 m

39 Wymiarowanie płyty wypadowej h s g Zagłębienie niecki wypadowej: d = 0.90 m Długość niecki wypadowej L=17.5 m Minimalna grubość płyty wypadowej: g min = 0.85 h s h s różnica poziomów pomiędzy linią wyporu i wodą dolną przy normalnym poziomie piętrzenia i przepływie minimalnym

40 Filtracja pod budowlą H l p potrzebna (minimalna) droga filtracji l rz > l p = C H H = H H min = = 7.36 m

41 Filtracja pod budowlą l rz > l = C p 7.36 Według Bligh a: l p = = m Według Lane a: l p = = m

42 Filtracja pod budowlą H l rz > l p Według Bligh a: l rz = Σl i + Σh i Według Lane a: l rz = Σl i + Σh i

43 Filtracja pod budowlą l rz > l p Według Bligh a: l rz = = 96 m > l p Według Lane a: l rz = (8+16) = 66.7 m > l p

44 H Wypór

45 Wypór Ponieważ prędkość i spadek linii ciśnień piezometrycznych są wielkościami stałymi (założenie Bligh a) możemy sporządzić wykres ciśnień hydrodynamicznych na całej długości obrysu podziemnego budowli. Wykres dzielimy na dwie części: dolna przedstawia wykres ciśnień wynikających z głębokości położenia poszczególnych punktów obrysu budowli poniżej poziomu odniesienia (zwierciadła W.D.), górna przedstawia spadek ciśnienia hydrodynamicznego w punkcie 1 odmierzamy H (różnica poziomów pomiędzy W.G i W.D.) i otrzymany punkt łączymy prostą (stały spadek) z punktem 9.

46 Wypór Obliczamy wypór działający na korpus jazu: V = V s + V d Pole bryły wyporu statycznego (na 1 mb szerokości jazu): F s = = m Vs = F s γ wody = = kn/mb Pole bryły wyporu dynamicznego (na 1 mb szerokości jazu): F d = 0.5(3.6+.3) 7.90 = m Vd = F d γ wody = = 8.6 kn/mb

47 Wypór Wypór całkowity wynosi: V = V s + V d = = kn/mb Ramię siły wyporu względem punktu 6 - r v : F d = F d1 + F d m = F s = m r v = Fd Fd Fs 7. 9 F + F + F d1 d s V r v r v = 7. 9 = 7. 9 = m

48 Ocena stateczności budowli hydrotechnicznych Według: Rozporządzenia Ministra Środowiska z dnia 0 kwietnia 007 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle hydrotechniczne i ich usytuowanie 9. Obliczanie stateczności i nośności budowli hydrotechnicznych wykonuje się według metod określonych w Polskich Normach dotyczących tych obliczeń. 30. Budowle hydrotechniczne żelbetowe i kamienne oraz wykonane z betonu słabo zbrojonego posadowione na podłożu nieskalnym powinny spełniać warunki bezpieczeństwa w zakresie: 1) przekroczenia obliczeniowego oporu granicznego podłoża gruntowego; ) poślizgu po podłożu lub w podłożu; 3) przekroczenia dopuszczalnych wartości osiadań i różnicy osiadań oraz przechylenia; 4) przebicia hydraulicznego i sufozji gruntu podłoża i przyczółków; 5) nośności konstrukcji; 6) wystąpienia nadmiernych ciśnień w podstawie budowli hydrotechnicznej oraz w podłożu.

49 Ocena stateczności jazu Warunek stateczności dla stanu granicznego nośności: Rozporządzenie Ministra Środowiska z dnia 0 kwietnia 007 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle hydrotechniczne i ich usytuowanie γ n E dest m E stab

50 Ocena stateczności jazu E stab - obliczeniowe oddziaływania stabilizujące, którymi są: obliczeniowy opór graniczny podłoża gruntowego, suma rzutów na płaszczyznę poślizgu wszystkich sił od obciążeń obliczeniowych przeciwdziałających przesunięciu, wyznaczonych z uwzględnieniem obliczeniowych wartości parametrów geotechnicznych, moment wszystkich sił obliczeniowych przeciwdziałających obrotowi, składowa pionowa obciążeń obliczeniowych w poziomie posadowienia przy sprawdzaniu stateczności na wypłynięcie. E dest - obliczeniowe oddziaływania destabilizujące, którymi są: obciążenia przekazywane przez fundamenty na podłoże gruntowe, składowa styczna wszystkich obciążeń obliczeniowych mogących spowodować przesunięcia budowli hydrotechnicznej w płaszczyźnie poślizgu, momenty wszystkich sił obliczeniowych mogących spowodować obrót, składowa pionowa wartości obliczeniowej wyporu w poziomie posadowienia przy sprawdzaniu stateczności na wypłynięcie. γ n E dest m E stab

51 Ocena stateczności jazu Warunek stateczności dla stanu granicznego nośności: Rozporządzenie Ministra Środowiska z dnia 0 kwietnia 007 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle hydrotechniczne i ich usytuowanie γ n E dest m E stab

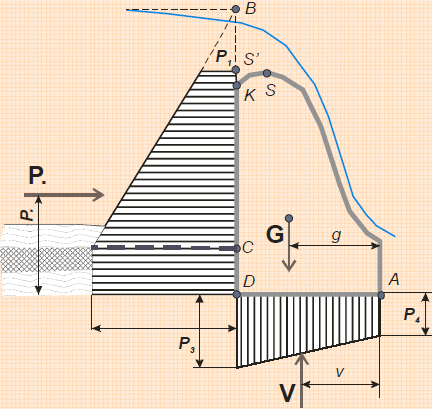

52 Siły działające na korpus Ciężar własny korpusu - G W celu określenia środka ciężkości i pola powierzchni korpusu jazu został on podzielony na dwie figury (prostokąt i trójkąt) r G G = G 1 + G G 1 = ( ) 4 = kn/mb G G = 0.5( ) 4 = kn/mb Ze względu na pominięcie niektórych fragmentów korpusu należy zwiększyć przekrój o 10 %: G = 1.1(G 1 + G )= kn/mb 7. 0 G G r G = = = G + G m

53 Siły działające na korpus Parcie wody - P p 1 h =.35 m P r P h 1 = 5.65 m h =.50 m P = 0.5(p 1 + p )h 1 + p h p 1 = = 3.05 kn/m p = 9.81 ( ) = kn/m p P = 0.5 ( ) P = = kn/mb r + P = = = m

54 Sprawdzenie naprężeń pod budowlą

55 Sprawdzenie stateczności na przesunięcie γ E m E n dest stab E dest = P γ f = = kn/mb E stab = (G γ f - V γ f ) µ - F c µ - współczynnik tarcia między podstawą korpusu a gruntem podłoża E stab = ( ) 0.55 E stab = 54.7 kn/mb

56 Sprawdzenie stateczności na przesunięcie γ n E dest m E stab E dest = kn/mb E stab = 54.7 kn/mb Z uwagi na niespełniony warunek zastosowano ząb w korpusie jazu

57 Sprawdzenie stateczności na obrót γ E m E n dest stab E dest = P r P γ f E stab = (G r G γ f V r V γ f )

58 Elementy składowe jazu ruchomego - filar filary stanowią oparcie dla zamknięć i przenoszą duże siły wywołane parciem wody na zamknięcia; w filarach umieszcza się mechanizmy wyciągowe zamknięć oraz inne urządzenia pomocnicze; wymiary filarów uzależnia się od rodzaju zamknięcia oraz od rozpiętości przęsła l: a = c = 0,4 0,5 m; m = (1/7 1/10) l; n = m/ (0,7,0 m) d 0 = 1,0 1,5 m; d = d 0 + n

59 Określenie poziomu piętrzenia dla przepływu kontrolnego Wydatek przelewu jazowego: = = g v h b M h g b Q α σ ε σ ε µ Przepływ kontrolny ( Q k ) dla klasy II p = 0,05 % Q k = 50 m 3 /s Dla przelewu o kształcie opływowym (praktycznym): M =.36 M =.36 Wydatek przelewu jazu: Q k s m Q > = = / h max =.75 m ε σ = 3 h b M Q = = = ξ ε b h n

60 Ustalenie maksymalnych rzędnych Rzędna MaxPP = = m npm Rzędna NPP: 197, m npm.
