Wykład 8 : Obiegi rzeczywisty w prowiantówce - awarie i niesprawności, oleje

Transkrypt

1 Katedra Klimatyzacji i Transportu Chłodniczego prof. dr hab. inż. Bogusław Zakrzewski Przedmiot: Substancje kontrolowane Wykład 8 : Obiegi rzeczywisty w prowiantówce - awarie i niesprawności, oleje 1

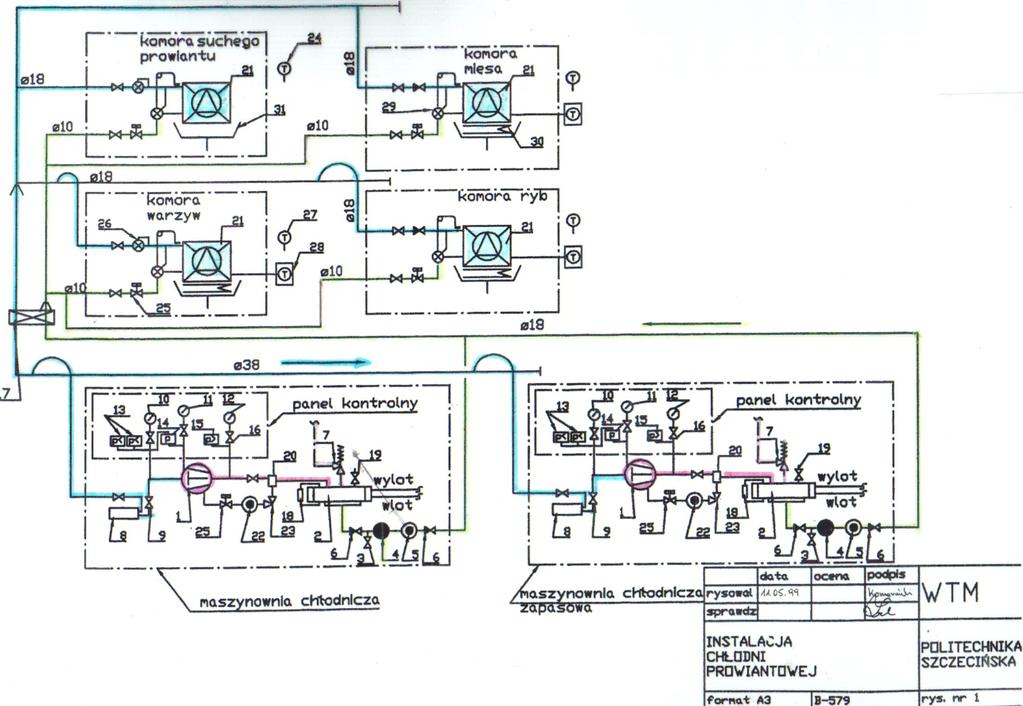

2 Funkcjonowanie chłodni prowiantowej opis działania 2

3 1. Cały parownik oszroniony, sprężarka pracuje na mokro, stukanie w sprężarce, zatrzymanie sprężarki, po dłuższej pracy oszronienie się cofa do czujnika 1A. Przyczyny Zawór otwiera się podczas postoju, przepuszczając czynnik na stronę ssawną, ponieważ: a)czujnik źle umocowany: luźny lub jest umocowany na górze przewodu ssawnego, poza komorą chłodniczą nagrzewa się szybciej niż parownik; b)czujnik jest umocowany w komorze, lecz długość przewodu ssawnego między czujnikiem a przejściem do ciepłego pomieszczenia jest za krótka (!) następuje przepływ ciepła; c) czujnik jest umieszczony w izolacji, lecz izolacja dokoła czujnika jest za cienka 1B. Sposób usunięcia awarii: a)czujnik dobrze przymocować obejmą, przenieść na należne miejsce do komory, a gdy to jest nie wykonalne umieścić/sprawdzić na przewodzie cieczy zawór elektromagnetyczny, zamykający przepływ podczas postoju; w przypadku niemożności wykonania obu zabiegów zmniejszyć zawartość czynnika w urządzeniu do minimum, wtedy ilość cieczy zbierającej się w parowniku może nie zagrażać uderzeniem cieczy w cylindrze; b) zwiększyć długość przewodu ssawnego między czujnikiem a wyjściem przewodu z komory! c) poprawić izolowanie w meblach chłodniczych ( zniszczenie lub zawilgocenie) 3

4 2A. Przyczyny Czynnik skrapla się w skrzyni korbowej sprężarki podczas postoju (wobec niższej w niej temperatury okres zimy) niż parownika np. w urządzeniach, których sprężarki są ustawione na wolnym powietrzu 2B. Sposób usunięcia- przestawić sprężarkę do ogrzewanego pomieszczenia albo wbudować zawór elektromagnetyczny na przewodzie ssawnym, albo też podgrzewać elektrycznie skrzynię korbową sprężarki od spodu grzałką w osłonie! 3A. Przyczyny Przedostawanie się czynnika ze skraplacza do skrzyni korbowej sprężarki przez nieszczelne zawory sprężarkowe! Wyrównywanie ciśnień na ssaniu i tłoczeniu 3B. Sposób usunięcia awarii - poprawić szczelność zaworów przez dotarcie ich lub zamontować zawór zwrotny między sprężarką a skraplaczem! 2 Objawy Silne wahania temperatury parowania urządzenia z jednym parownikiem (chłodnicą powietrza) 1A. Przyczyny Za duży termostatyczny zawór rozprężny! 1B. Sposób usunięcia- wymienić dysze w zaworze; dobrać właściwy zawór wg wskazówek podanych w 4 katalogu wytwórni!

5 2A. Przyczyny Czujnik zaworu zamocowany w niewłaściwym miejscu (pionowo, obok źródła promieniowania..) 2B. Sposób usunięcia - przenieść czujnik do właściwego położenia w komorze chłodniczej albo starannie go zaizolować od źródła promieniowania 3A. Przyczyny Krzepnięcie niewłaściwie dobranego oleju w przewodzie ssawnym lub w zaworach 3B. Sposób usunięcia- urządzenie zatrzymać, przepłukać, osuszyć, napełnić odpowiednim olejem Objawy Nierównomierna praca urządzenia chłodniczego o wielu parownikach (konw. natur.) 1A. Przyczyny Wzajemne oddziaływanie zaworów na siebie wskutek połączenia rur ssawnych bez kolektora 1B. Sposób usunięcia- zainstalować kolektor na ssaniu Objawy Nierównomierny rozdział czynnika między parowacze, lub przez rozdzielacz oziębiacza 1A. Przyczyny Niejednakowej długości lub średnicy przewody - od rozdzielacza do wężownic 1B. Sposób usunięcia- zainstalować przewody o jednakowej długości i średnicy 2A. Przyczyny Rozdzielacz nie został zainstalowany w pozycji pionowej 5

6 3. Przyczyny 3A. Parowniki rozmieszczone w różnych miejscach komory są niejednakowo obciążone, wskutek nie jednakowego dopływu ciepła do każdego z nich 3B. Sposób usunięcia - każdy parownik wyposażyć w oddzielny zawór termostatyczny 4. Przyczyny 4A. Poszczególne części parownika żebrowego są niejednakowo omywane przez powietrze wskutek skierowania strumienia powietrza poprzecznie do kierunku przepływu czynnika 4B. Sposób usunięcia- zmienić kierunek przepływu powietrza tak, aby był zgodny z kierunkiem przepływu czynnika lub, aby był przeciwny do tego kierunku 5. Przyczyny 5A. Przewody rozdzielcze mają za dużą średnicę, wskutek czego prędkość przepływu jest za mała, aby zapewnić równomierny rozdział 5B. Sposób usunięcia- sprawdzić w katalogu jaka powinna być właściwa średnica i w razie potrzeby wymienić 6

7 Oleje w chłodziarce sprężarkowej 7
