1 Inwestor: Wykonawca: progeo Zakład Zagospodarowania Odpadów Komunalnych w Adamkach k. Radzynia Podlaskiego Sp. z o.o Radzyń Podlaski, ul. Lubelska 5 tel./fax (83) progeo Sp. z o.o Wrocław, Al. Armii Krajowej 45 tel. (71) , fax (71) progeo@progeo.wroc.pl Program Funkcjonalno Użytkowy Nazwa opracowania: Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Inwestycja: działki: obręb: adres: miejscowość: gmina: powiat: województwo: 12/ Zabiele Biała 185b Biała Radzyń Podlaski radzyński lubelskie Lokalizacja obiektu: OPRACOWAŁ: mgr inż. Mateusz Fakowski OPRACOWAŁ: mgr inż. Krzysztof Lazarowicz Technologiczna, Instalacyjna w zakresie sieci, instalacji i urządzeń: wodociągowych i kanalizacyjnych, cieplnych, wentylacyjnych i gazowych - Branża Technologiczna, Instalacyjna w zakresie sieci, instalacji i urządzeń: wodociągowych i kanalizacyjnych, cieplnych, wentylacyjnych i gazowych - Branża Podpis: Podpis: Wrocław, grudzień 2015 r.

2 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Nazwy i kody robót wg CPV (Wspólnego Słownika Zamówień): Usługi projektowania architektonicznego Usługi architektoniczne w zakresie obiektów budowlanych Przygotowanie przedsięwzięcia i projektu, oszacowanie kosztów Usługi projektowe inne niż w zakresie robót budowlanych Roboty budowlane Przygotowanie terenu pod budowę Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Roboty na placu budowy Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty inżynieryjne i budowlane Roboty instalacyjne wodno-kanalizacyjne i sanitarne Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Roboty budowlane w zakresie rurociągów do odprowadzania wody burzowej Roboty w zakresie kanalizacji ściekowej Roboty budowlane w zakresie instalacji sprężających powietrze Roboty budowlane w zakresie budowy zakładów uzdatniania, oczyszczania oraz spalania odpadów Roboty instalacyjne wodno-kanalizacyjne sanitarne Roboty instalacyjne hydrauliczne Roboty instalacyjne kanalizacyjne Instalowanie urządzeń wentylacyjnych i klimatyzacyjnych Roboty instalacyjne elektryczne Roboty w zakresie okablowania oraz instalacji elektrycznych Instalacyjne roboty elektrotechniczne Instalacje zasilania elektrycznego Instalowanie transformatorów elektrycznych Roboty izolacyjne Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części roboty w zakresie inżynierii lądowej i wodnej Roboty budowlane w zakresie robót inżynieryjnych, z wyjątkiem mostów, tuneli, szybów i kolei podziemnej Betonowanie Roboty wykończeniowe w zakresie obiektów budowlanych Roboty w zakresie budowy dróg Roboty drogowe Roboty w zakresie różnych nawierzchni Roboty w zakresie nawierzchni dróg Roboty budowlane w zakresie dróg dojazdowych Roboty w zakresie nawierzchni, z wyjątkiem dróg Roboty w zakresie zagospodarowania terenu Roboty w zakresie kształtowania terenów zielonych Roboty wykończeniowe w zakresie obiektów budowlanych Wynajem maszyn i urządzeń wraz z obsługą operatorską do prowadzenia robót z zakresu budownictwa oraz inżynierii wodnej i lądowej progeo sp. z o.o. 1

3 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne SPIS TREŚCI: A. CZĘŚĆ OPISOWA 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA WPROWADZENIE CHARAKTERYSTYCZNE PARAMETRY OKREŚLAJĄCE ZAKRES WYKONYWANYCH ROBÓT BUDOWLANYCH I MONTAŻOWYCH Cel i zakres Zamówienia Parametry pracy instalacji, gwarancje technologiczne Aktualne uwarunkowania przedmiotu zamówienia Lokalizacja położenie administracyjne, stan formalno-prawny Istniejący stan zagospodarowania Obszary i obiekty podlegające ochronie, zabytki, uwarunkowania środowiskowe Budowa geologiczna rejonu inwestycji, morfologia, warunki wodne Charakterystyka geotechniczna obszaru badań System gospodarki odpadami i ilość przyjmowanych odpadów Wykorzystanie odpadów Opis wymagań Zamawiającego odnośnie przedmiotu zamówienia Struktura instalacji stabilizacji tlenowej Opis procesu technologicznego Wymagania dotyczące technologii stabilizacji tlenowej Koncepcja instalacji stabilizacji tlenowej Wymagania konstrukcyjne instalacji stabilizacji tlenowej System napowietrzania i kontroli procesu Zabezpieczenia antykorozyjne, stopień zabezpieczeń instalacji elektrycznych Oczyszczanie powietrza procesowego Wymagania dotyczące prac projektowych Zakres prac projektowych Szata graficzna, skład i forma dokumentacji Trwałość elementów instalacji do stabilizacji tlenowej Mapa do celów projektowych Decyzja o środowiskowych uwarunkowaniach Miejscowy Plan Zagospodarowania Przestrzennego Uzgodnienie prac projektowych z Zamawiającym Projekt technologiczny (wstępny) Instrukcja eksploatacji Wymagania odnośnie prac przygotowawczych Ogólne właściwości funkcjonalno-użytkowe Szczegółowe właściwości funkcjonalno-użytkowe Zamknięte tunele kompostowe (obiekt nr 1) Technologiczny bufor magazynowy (obiekt nr 2) Plac na dojrzewanie kompostu z częściowym zadaszeniem (obiekt nr 3) Ciągi komunikacyjne (obiekt nr 4) Wentylatorownia (obiekt nr 5) Biofiltr (obiekt nr 6) Zbiornik na odcieki (obiekt nr 7) Zbiornik na wody opadowe czyste (obiekt nr 8) progeo sp. z o.o. 2

4 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Mur oporowy (obiekty nr 9 i 10) Instalacja zewnętrzna kanalizacji deszczowej Instalacja zewnętrzna kanalizacji odciekowej Instalacja zewnętrzna kanalizacji tłocznej Instalacja zewnętrzna wodociągowa Instalacja zewnętrzna elektroenergetyczna i teletechniczna Oświetlenie Osadnik i separator ropopochodnych (obiekt nr 11) Roboty rozbiórkowe B. CZĘŚĆ INFORMACYJNA / ZAŁĄCZNIKI 2. WYMAGANIA ZAMAWIAJĄCEGO DOTYCZĄCE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH PROWADZENIE PRAC BUDOWLANYCH Harmonogram Rzeczowo-Finansowy (HRF) Bezpieczeństwo i Ochrona Zdrowia (BiOZ) Ochrona przeciwpożarowa Ochrona środowiska Ochrona przed hałasem Gospodarka odpadami Teren budowy Sprzęt Transport Kontrola jakości robót Program Zapewnienia Jakości (PZJ) Zasady kontroli jakości robót Pobieranie próbek Badania i pomiary Raporty z badań Badania prowadzone przez Zamawiającego Dokumentacja z badań MATERIAŁY I URZĄDZENIA DOKUMENTACJA BUDOWY Dziennik budowy Sprawozdanie z realizacji prac Dokumentacja fotograficzna Dokumentacja powykonawcza Pozostałe dokumenty budowy Przechowywanie dokumentów budowy ODBIÓR ROBÓT Odbiór robót zanikających i ulegających zakryciu Próby Próby końcowe Próby przedrozruchowe Próba rozruchowa Rozruch na sucho (bez odpadów) Rozruch próbny progeo sp. z o.o. 3

5 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Odbiór poszczególnych robót Odbiory obiektów Odbiory robót drogowych (place) Odbiór instalacji zewnętrznych Odbiór robót monitoringu Odbiór sprzętu i wyposażenia Odbiór końcowy Próby eksploatacyjne Wymagane gwarancje Warunki gwarancji i serwisu Gwarancje technologiczne Szkolenie personelu ROZLICZENIE ROBÓT Ustalenia ogólne Podstawy płatności PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTOWANIEM I WYKONANIEM ZAMIERZENIA BUDOWLANEGO Normy na terenie budowy Sprawy nie objęte normami DOKUMENTY POTWIERDZAJĄCE ZGODNOŚĆ ZAMIERZENIA BUDOWLANEGO Z WYMAGANIAMI WYNIKAJĄCYMI Z ODRĘBNYCH PRZEPISÓW OŚWIADCZENIE ZAMAWIAJĄCEGO STWIERDZAJĄCE JEGO PRAWO DO DYSPONOWANIA NIERUCHOMOŚCIĄ NA CELE BUDOWLANE PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTOWANIEM I WYKONANIEM ZAMIERZENIA INNE POSIADANE INFORMACJE I DOKUMENTY NIEZBĘDNE DO ZAPROJEKTOWANIA ROBÓT BUDOWLANYCH / ZAŁĄCZNIKI KOPIA MAPY ZASADNICZEJ WYNIKI BADAŃ GRUNTOWO-WODNYCH NA TERENIE INWESTYCJI DLA POTRZEB POSADOWIENIA OBIEKTÓW ZALECENIA KONSERWATORA ZABYTKÓW INWENTARYZACJA ZIELENI DANE DOT. ZANIECZYSZCZEŃ ATMOSFERY DO ANALIZY OCHRONY POWIETRZA ORAZ POSIADANE RAPORTY, OPINIE LUB EKSPERTYZY Z ZAKRESU OCHRONY ŚRODOWISKA. POMIARY RUCHU DROGOWEGO, HAŁASU I INNYCH UCIĄŻLIWOŚCI INWENTARYZACJA ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH ZAMIERZENIA INWESTYCYJNE PRZYLEGŁE DO ISTNIEJĄCEJ DROGI KRAJOWEJ NR DODATKOWE WYTYCZNE INWESTORSKIE I UWARUNKOWANIA ZWIĄZANE Z BUDOWĄ I JEJ PRZEPROWADZENIEM SPIS TABEL SPIS ZAŁĄCZNIKÓW progeo sp. z o.o. 4

6 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne A. CZĘŚĆ OPISOWA 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.1. WPROWADZENIE Budowa reaktorów MBP kompostowni odpadów biodegradowalnych w Adamkach k. Radzynia Podlaskiego jest elementem przedsięwzięcia "Rozbudowa Zakładu Zagospodarowania Odpadów Komunalnych w Adamkach k. Radzynia Podlaskiego Sp. z o.o. - Instalacja Biała 185 b". W zakres przedsięwzięcia wchodzi min.: zaprojektowanie oraz wybudowanie kompostowni odpadów biodegradowalnych wraz z niezbędnymi elementami infrastruktury (instalacją zewnętrzną: wodociągową, kanalizacji ścieków deszczowych i technologicznych, instalacją zewnętrzną elektroenergetyczną, teletechniczną etc.), zadaszenie placu do kompostowania odpadów, przeprowadzenie rozruchów technologicznych w/w instalacji do kompostowania odpadów biodegradowalnych oraz uzyskanie wszelkich niezbędnych pozwoleń i decyzji ujętych w prawie polskim do prawidłowego funkcjonowania w/w instalacji. Inwestorem Zamawiającym jest Zakład Zagospodarowania Odpadów Komunalnych w Adamkach k. Radzynia Podlaskiego Sp. z o.o. z siedzibą przy ul. Lubelskiej 5, Radzyń Podlaski. Główne cele realizacji Projektu: Realizacja przedmiotu zamówienia powinna pozwolić na wypełnienie obowiązków, określonych przez prawo Unii Europejskiej, m.in. Dyrektywami Rady: 99/31/WE w sprawie składowania odpadów, 2008/98/WE w sprawie odpadów oraz obowiązków wynikających z prawa polskiego (w aktualnym stanie prawnym) przy zachowaniu możliwie najwyższego poziomu bezpieczeństwa dla środowiska oraz wykorzystaniu najlepszych dostępnych technik (BAT), tj. m.in.: Prawo ochrony środowiska (tekst jednolity Dz.U. z 2013r., poz z późn. zm.), Ustawa o odpadach (Dz. U. z 2013r., poz. 21 z późn. zm.), Ustawa o utrzymaniu czystości i porządku w gminach (tekst jednolity Dz.U. z 2013r., poz z późn. zm.), Rozporządzenie Ministra Środowiska w sprawie mechaniczno-biologicznego przetwarzania zmieszanych odpadów komunalnych (Dz.U. z 2012r., poz.1052), Rozporządzenie Ministra Środowiska w sprawie katalogu odpadów (Dz.U. z 2014r., poz. 1923), Rozporządzenie Ministra Środowiska w sprawie składowisk odpadów (Dz. U. z 2013r., poz. 523), Rozporządzenie Ministra Gospodarki z dnia 16 lipca 2015 r w sprawie dopuszczania odpadów do składowania na składowiskach (Dz. U. z 2015r., poz. 1277), Rozporządzenie Ministra Środowiska w sprawie poziomów ograniczenia masy odpadów komunalnych ulegających biodegradacji przekazywanych do składowania oraz sposobu obliczania poziomu ograniczenia masy tych odpadów (Dz.U. z 2012r., poz. 676), Rozporządzenie Ministra Środowiska z dnia 12 grudnia 2014 r. w sprawie wzorów dokumentów stosowanych na potrzeby ewidencji odpadów (Dz.U. z 2014r., poz. 1973), Uchwała nr 217 Rady Ministrów z dnia 24 grudnia 2010r. w sprawie Krajowego Planu Gospodarki Odpadami (MP nr 101 poz. 1183), UCHWAŁA Nr IV/396/2012 SEJMIKU WOJEWÓDZTWA LUBELSKIEGO z dnia 30 lipca 2012r. w sprawie uchwalenia Planu gospodarki odpadami dla województwa lubelskiego 2017, progeo sp. z o.o. 5

7 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne UCHWAŁA Nr IV/397/2012 SEJMIKU WOJEWÓDZTWA LUBELSKIEGO z dnia 30 lipca 2012r. w sprawie wykonania Planu gospodarki odpadami dla województwa lubelskiego 2017, UCHWAŁA Nr VII/117/2015 SEJMIKU WOJEWÓDZTWA LUBELSKIEGO z dnia 18 maja 2015r. zmieniająca uchwałę w sprawie wykonania Planu gospodarki odpadami dla województwa lubelskiego Zgodnie z art. 31 ust. 2 ustawy Prawo zamówień publicznych z dnia 29 stycznia 2004r. (tekst jednolity Dz. U. z 2013r, poz. 907 z późn. zm.) Zamawiający opisuje przedmiot zamówienia za pomocą programu funkcjonalno-użytkowego jeżeli przedmiotem zamówienia jest zaprojektowanie i wykonanie robót budowlanych w rozumieniu ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity - Dz. U. z 2013r., poz z późn. zm.). W przypadku zmiany przepisów prawnych mających wpływ na funkcjonowanie instalacji MBP, Wykonawca powinien uwzględnić zmienione przepisy, przy projektowaniu i eksploatacji tunelów kompostowni. Wykonawca deklaruje, że: Zapoznał się z należytą starannością z treścią Specyfikacji Istotnych Warunków Zamówienia obejmującej Program Funkcjonalno-Użytkowy, Warunkami Umowy oraz uzyskał wiarygodne informacje o wszystkich warunkach i zobowiązaniach, które w jakikolwiek sposób mogą wpłynąć na wartość, czy charakter Oferty lub wykonanie Robót, Zaakceptował bez zastrzeżeń czy ograniczeń i w całości treść Specyfikacji Istotnych Warunków Zamówienia, Ma świadomość, że Wymagania Zamawiającego mogą nie obejmować wszystkich szczegółów Robót i Wykonawca weźmie to pod uwagę przy planowaniu budowy, realizując Roboty czy kompletując dostawy Urządzeń, Nie będzie wykorzystywał błędów lub opuszczeń w Specyfikacji Istotnych Warunków Zamówienia, a o ich wykryciu natychmiast powiadomi Zamawiającego, który dokona odpowiednich poprawek, uzupełnień lub interpretacji CHARAKTERYSTYCZNE PARAMETRY OKREŚLAJĄCE ZAKRES WYKONYWANYCH ROBÓT BUDOWLANYCH I MONTAŻOWYCH Podstawą czynności, zmierzających do zaprojektowania i wykonania kompostowni odpadów biodegradowalnych na terenie Zakładu Zagospodarowania Odpadów Komunalnych w Adamkach k. Radzynia Podlaskiego będzie Umowa, zawarta przez Zamawiającego Zakład Zagospodarowania Odpadów Komunalnych w Adamkach k. Radzynia Podlaskiego sp. z o. o. z siedzibą w Radzyniu Podlaskim, ul. Lubelska 5, Radzyń Podlaski, z wybranym w drodze postępowania o udzielenie zamówienia publicznego - Wykonawcą. Zamawiający wymaga, aby Wykonawca zainteresowany złożeniem Oferty dokonał wizji lokalnej na terenie Zakładu Zagospodarowania Odpadów Komunalnych w Adamkach, zapoznał się ze stanem istniejącym, dokonał analizy dostępności miejsca, zapoznał się z wszystkimi dokumentami dotyczącymi ZZOK w Adamkach, zebrał niezbędne dodatkowe informacje i przy ich uwzględnieniu przygotował Ofertę. Zgłaszanie zastrzeżeń, co do możliwości wykonania na etapie opracowania dokumentacji projektowej będzie obciążało wyłącznie Wykonawcę. progeo sp. z o.o. 6

8 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Zakres Robót przedstawionych w niniejszym Programie Funkcjonalno Użytkowym będzie podlegał weryfikacji przez Wykonawcę. Wykonawca ma obowiązek sprawdzenia technicznych możliwości realizacji danych Robót przed przystąpieniem do wykonywania dokumentacji projektowej, wszelkie zmiany zgłaszane przez Wykonawcę muszą zostać zaakceptowane przez Zamawiającego Cel i zakres Zamówienia Celem realizacji inwestycji jest umożliwienie Zamawiającemu osiągnięcia celów strategicznych, celów głównych i oczekiwanych rezultatów. Zakres realizacji inwestycji obejmuje: Zaprojektowanie i budowę kompostowni o wydajności Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne. Dokument niniejszy zawiera informacje i wymagania Zamawiającego niezbędne do zrealizowania inwestycji. Sugerowane lokalizacje obiektów pokazane zostały w Załączniku nr 3 w Części Informacyjnej niniejszego Programu funkcjonalno-użytkowego. Zadanie, objęte niniejszym opracowaniem, obejmuje wykonanie dokumentacji projektowej wraz z uzyskaniem wszelkich wymaganych przepisami prawa uzgodnień, opinii i pozwoleń oraz budowę wraz z dostawą i montażem urządzeń oraz wyposażenia, a także uzyskaniem pozwolenia na użytkowanie. Do instalacji przyjmowane będą odpady pochodzące z sortowni odpadów, frakcja 0-80 mm, tj. podsitowa (stabilizacja tlenowa), odpady frakcji powyżej 80 mm (suszenie) oraz odpady zielone i bioodpady z selektywnej zbiórki. Dodatkowo wymaga się pisemnego potwierdzenia przez Wykonawcę możliwości technologicznych skierowania do projektowanej kompostowni zamiennie osadów ściekowych w ilości ok Mg/a (wykorzystując na ten cel dwa tunele w przypadku wolnych mocy przerobowych instalacji). Główną frakcją na przetworzenie której projektowana ma być instalacja jest frakcji podsitowa 0-80 wydzielona z odpadów zmieszanych w ilości Mg/rok. Kolejność realizacji robót przy wykonywaniu instalacji do kompostowania jest następująca: a. roboty przygotowawcze i ziemne: rozbiórki, makroniwelacja terenu, b. roboty sanitarne wykonanie instalacji uzbrojenia terenu (wodno kanalizacyjnych, energetycznych, teletechnicznych, itp.) c. robót drogowych, d. robót budowlanych związanych z posadowieniem obiektów budowlanych, e. dostawy i montażu urządzeń technologicznych związanych z wykonaniem instalacji do kompostowania. Ponadto, Wykonawca powinien przewidzieć i wykonać wszelkie inne roboty budowlane, dostawy i usługi konieczne oraz wymagane pod względem technicznym, technologicznym i prawnym, dla uzyskania kompletności realizacji i poprawności funkcjonowania inwestycji: Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne, niezbędne do jego użytkowania. progeo sp. z o.o. 7

9 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Przy projektowaniu i wykonawstwie instalacji należy uwzględnić specyfikę i środowisko eksploatacji obiektów i urządzeń, charakteryzujące się agresywnymi warunkami związanymi z odpadami (w szczególności wilgotnością, zapyleniem, palnością, agresywnością chemiczną i biologiczną). Uwaga: Ilekroć w niniejszym PFU opisano przedmiot zamówienia wskazując znaki towarowe, patenty lub pochodzenie, Zamawiający dopuszcza zastosowanie w Ofercie Wykonawcy rozwiązań równoważnych. Ilekroć w niniejszym PFU opisano przedmiot zamówienia za pomocą norm, aprobat technicznych, specyfikacji technicznych i systemów odniesienia, o których mowa w art. 30 ust. 1-3 ustawy Prawo zamówień publicznych, Zamawiający dopuszcza zastosowanie w Ofercie Wykonawcy rozwiązań równoważnych. Zgodnie z art. 30 ust. 5 ustawy Prawo zamówień publicznych Wykonawca, który powołuje się na rozwiązania równoważne opisywanym przez Zamawiającego, jest zobowiązany wskazać, że określone przez niego dostawy, usługi lub roboty budowlane spełniają wymagania określone przez Zamawiającego. Zakres wykonawstwa obejmuje, w szczególności: opracowanie kompletnej dokumentacji projektowej, uzyskanie niezbędnych decyzji, opinii, uzgodnień i pozwoleń warunkujących rozpoczęcie i prowadzenie prac budowlanych, w tym uzyskanie pozwolenia na budowę, opracowanie harmonogramu rzeczowo - finansowego, opracowanie programu zapewnienia jakości, opracowanie szczegółowych specyfikacji technicznych wykonania i odbioru robót budowlanych, wybudowanie zaprojektowanej inwestycji, z dostarczeniem koniecznych materiałów, sprzętu, wyposażenia oraz na czas realizacji inwestycji wykwalifikowanych i posiadających stosowne uprawnienia zasobów ludzkich, wybudowanie, dostawę i montaż urządzeń oraz wyposażenia obiektów i instalacji, dostarczanie Zamawiającemu kompletnej dokumentacji powykonawczej, instrukcji eksploatacji i konserwacji, dokumentacji techniczno-ruchowych, instrukcji stanowiskowych, BHP i ppoż., opracowanie projektu rozruchu oraz dokonanie rozruchu zamontowanych instalacji technologicznych i urządzeń, przeszkolenie personelu Zamawiającego, w zakresie eksploatacji obiektów, urządzeń i instalacji ich konserwacji oraz napraw, uzyskanie niezbędnych uzgodnień i pozwoleń wynikających z prawa w szczególności pozwolenia na użytkowanie oraz wynikających z wymogów niniejszego PFU, umożliwiających eksploatację obiektów i urządzeń, zapewnienie kompletnego oznakowania obiektów, urządzeń, pomieszczeń, stref i innych elementów instalacji wymagających oznakowania, także w zakresie wykorzystania środków unijnych do realizacji przedsięwzięcia, przekazywanie Zamawiającemu obiektów do użytkowania. Dokument niniejszy zawiera informacje i opis wymagań niezbędnych do zrealizowania inwestycji. Sugerowane zagospodarowanie terenu oraz lokalizację obiektów, pokazano na Załączniku nr 3 do Części informacyjnej niniejszego Programu Funkcjonalno-Użytkowego (PFU). W przypadku wniesienia zmian w stosunku do progeo sp. z o.o. 8

10 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne propozycji Zamawiającego, Wykonawca na etapie projektowania musi wykazać, że zaproponowane zmiany są dla Zamawiającego korzystniejsze pod względem użytkowym (osiągnięcia korzystniejszych wskaźników: funkcjonalność, efektywność energetyczna, estetyka itp.). W przypadku stwierdzenia, że propozycja zmian nie poprawia cech użytkowych, o których mowa powyżej Zamawiającemu przysługuje prawo odrzucenia propozycji zmian. Wymaga się, aby Wykonawca przy projektowaniu kompostowni osiągnął wskaźniki, zgodnie z Wymaganiami Zamawiającego Parametry pracy instalacji, gwarancje technologiczne Wydajność całkowita instalacji do biologicznego przetwarzania odpadów w ZZOK w Adamkach, to min Mg/rok. Obsługa pracownicza instalacji w systemie dwuzmianowym (2 zmiany po 8 godzin na dobę, uwzględniając przerwy socjalne i eksploatacyjne), 5 dni w tygodniu (od poniedziałku do piątku), uwzględniając przerwy w funkcjonowaniu w dniach ustawowo wolnych od pracy oraz przerwy obsługowe i serwisowe. Przyjmuje się następujące zasadnicze parametry pracy instalacji: wydajność instalacji min Mg/rok, gęstość odpadów kierowanych do instalacji stabilizacji tlenowej - 0,6 Mg/m 3, czas pracy instalacji - 50 tygodni/rok, minimalna wymagana powierzchnia zabudowy zamkniętych tuneli kompostowych min. 510 m 2, minimalna ilość zamkniętych tuneli kompostowych - 4 szt. maksymalna wysokość zasypu zamkniętych tuneli kompostowych 2,8 m, maksymalny czas stabilizacji w tunelach zamkniętych - 21 dni, w celu uzyskania parametru AT4 20 mg O2/g s.m., licząc od dnia całkowitego napełnienia tunelu kompostowego i jego zamknięcia, maksymalny czas załadunku zamkniętych tuneli kompostowych - 7 dni, maksymalny czas rozładunku zamkniętych tuneli kompostowych - 1 dzień roboczy, Minimalne wymagania gwarancyjne stawiane przez Zamawiającego: Tabela 1. Wymagania dla instalacji do intensywnego biologicznego kompostowania Parametr gwarantowany Jednostka Wartość Ilość prób/czas trwania prób Minimalna dyspozycyjność instalacji stabilizacji tlenowej Przepustowość dla instalacji stabilizacji tlenowej Parametr AT4 po pierwszym stopniu stabilizacji tlenowej (po zamkniętych reaktorach stabilizacji tlenowej) Parametr AT4 produktu końcowego biologicznego przetwarzania odpadów Straty prażenia produktu końcowego biologicznego przetwarzania odpadów Zawartość węgla organicznego w produkcie końcowego biologicznego przetwarzania odpadów h/rok 8400 Mg/rok Min mg O2/g s.m. 20 mg O2/g s.m. 10 % s.m. < 35 % s.m. < 20 liczona proporcjonalnie do okresu prowadzenia prób do osiągnięcia AT4 20 mg O2/g sm (w terminie max. 21 dni), przy wysokości max. załadunku w reaktorach 2,8 m mierzone w każdym reaktorze przed wyjęciem wsadu mierzone po zakończeniu procesu mierzone po zakończeniu procesu mierzone po zakończeniu procesu progeo sp. z o.o. 9

11 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Uwaga: Wymaga się, aby wszystkie zastosowane przy realizacji Zamówienia materiały i urządzenia technologiczne (związane z wykonaniem instalacji do kompostowania) były fabrycznie nowe i spełniały wymagania ustawy o wyrobach budowlanych z dnia 16 kwietnia 2004 r. (Dz.U. Nr 92 poz. 881 z późn. zm.) oraz postanowienia Dyrektywy Parlamentu Europejskiego i Rady z dnia 17 maja 2006 r. w sprawie maszyn. Zamawiający wyklucza możliwość zastosowanie urządzeń, wyposażenia oraz rozwiązań technologicznych i technicznych (konstrukcyjnych) mających charakter prototypowy Aktualne uwarunkowania przedmiotu zamówienia Lokalizacja położenie administracyjne, stan formalno-prawny Istniejący Zakład Zagospodarowania Odpadów Komunalnych jako instalacja zlokalizowany jest w miejscowości Biała gmina Radzyń Podlaski przy drodze krajowej nr 19 relacji Radzyń Podlaski Kock. Obiekty Zakładu zlokalizowane są na działkach ewidencyjnych o nr: - Kwatera składowiska dz. nr 1012, 1013, sortownia i kompostownia dz. nr 7, 9, 11, 39, zaplecze technologiczne i administracyjno - socjalne; część działki 12/1 Przystosowanie instalacji do statusu RIPOK, w zakresie niniejszego zadania, będzie możliwe poprzez zaprojektowanie i wybudowanie nowych obiektów na działce ewidencyjnej o numerze 12/1. Istniejące, nowoprojektowane obiekty oraz przeznaczone do demontażu/rozbiórki przedstawiono na zagospodarowaniu terenu - Załącznik nr 3. Wypis z ewidencji gruntów stanowi Załącznik nr Istniejący stan zagospodarowania ZZOK w Adamkach oddalony jest od granicy administracyjnej miasta Radzyń Podlaski o 1259 m, natomiast od zabudowań wsi Adamki o 337 i 391 m (najbliższe i najdalsze zabudowania). Od zachodu teren przylega do drogi krajowej nr 19 Lublin Kock. Po drugiej stronie drogi znajduje się drzewostan w postaci lasu. Od strony południowej teren Zakładu otacza zwarty kompleks leśny. Od strony wschodniej znajdują się pojedyncze kępy drzew i krzewów. Od strony północnowschodniej planowana jest rozbudowa Zakładu Gospodarki Odpadami. Obecnie w latach 2011/2012 została wykonana nowa instalacja z nową kwaterą składowiska. Na terenie Zakładu są usytuowane następujące obiekty: sortownia odpadów, kompostownia kontenerowa, nowa kwatera składowiska, 5 studni odgazowujących, piezometry 7 szt., budynek zaplecza technologicznego i administracyjno socjalnego, waga samochodowa, boksy na surowce wtórne, wiata na osprzęt i surowce wtórne, myjnia płytowa do mycia kontenerów i urządzeń składowiska, zbiornik bezodpływowy na ścieki z myjni do mycia kontenerów i sprzętu, progeo sp. z o.o. 10

12 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne 2 zbiorniki bezodpływowe na ścieki bytowe z zaplecza technologicznego i administracyjno socjalnego, zbiornik szczelny na odparowanie, na wody opadowe z dachu sortowni i terenu kompostowni oraz placu manewrowego, zbiornik na wody odciekowe z kwatery składowiska, zbiornik na wody odciekowe z kompostowni, brodzik do dezynfekcji kół pojazdów, drogi wewnętrzne i place manewrowe utwardzone, pasy zieleni izolacyjnej, sieć wodociągową, zewnętrzne hydranty ppoż. DN80-4 szt., kanalizacja sanitarna i deszczowa, instalacja elektryczna i oświetlenie terenu. Instalacja składowiska wyposażona jest w następujący sprzęt techniczny: ładowarki kołowe, teleskopowe, pojemnik na odpady niebezpieczne, pojemniki na odpady inne niż niebezpieczne, wózek widłowy wyposażony w chwytak do odbioru bel, ciągnik rolniczy, wóz asenizacyjny, przyczepę wywrotkę do odbioru frakcji podsitowej, zamiatarkę walcową, kosiarkę. Obecnie składowisko odpadów innych niż niebezpieczne i obojętne Adamki w miejscowości Biała ma charakter składowiska podpoziomowo-nadpoziomowego. Obejmuje jedną kwaterę o pojemności m 3. Pojemność składowiska wynosi Mg. Przy wjeździe na składowisko jest zlokalizowana najazdowa waga samochodowa do ważenia odpadów. Rejestracja oraz ilości wwożonych odpadów rejestruje elektroniczny system. Przy wyjeździe ze składowiska samochody przejeżdżają przez brodzik do dezynfekcji kół pojazdów. Po zważeniu samochody z odpadami kierowane są na linię sortowniczą. Na linii sortowniczej ( w oddzielnym budynku sortowni) prowadzone są procesy sortowania odpadów komunalnych zmieszanych wraz z mechanicznym wysortowaniem: frakcji podsitowej, mineralno-organicznej (poniżej 80mm), która kierowana jest do kompostowania, frakcji nadsitowej (powyżej 80 mm), która jest kierowana dalej na taśmę sortowniczą. Wysortowane surowce trafią do odpowiednich boksów a następnie do prasy belującej. W sortowni prowadzi się także sortowanie odpadów pochodzących z selektywnej zbiórki. Odpady będące balastem kierowane są przenośnikami do prasy kontenerowej i docelowo do unieszkodliwienia w kwaterze składowiska lub do produkcji paliwa alternatywnego. Na terenie zakładu znajduje się również istniejąca kompostownia kontenerowa składająca się z 8 kontenerów, stacji sprężarkowej, centrali sterowania, systemów napowietrzania i odpowietrzania wraz z systemem rurociągów oraz biofiltra. Wydajność istniejącej instalacji to ok Mg/rok. Stąd konieczność jej rozbudowy o kompostownię odpadów biodegradowalnych opisaną w niniejszym Programie Funkcjonalno - Użytkowym. Do kompostowni kierowane są pozyskane progeo sp. z o.o. 11

13 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne selektywnie odpady roślinne: ścięte trawy, liście, rozdrobnione gałęzie i inne odpady biodegradowalne a także powstała frakcja podsitowa z linii sortowniczej. Intensywna faza kompostowania trwa około dni w kontenerach. Po jej zakończeniu kompost dojrzewa w pryzmach na placu kompostowym w wyniku regularnego przerzucania materiału. Po całym procesie stabilizat transportowany jest na kwaterę odpadów, kompost nie odpowiadający wymaganiom na okrywę rekultywacyjną jest magazynowany w celach handlowych. Zapotrzebowanie w wodę dla zakładu realizowane jest z sieci wodociągowej. Na terenie Zakładu powstają następujące rodzaje ścieków: odcieki z istniejącej kwatery składowiska odpadów, odcieki z kompostowni kontenerowej, ścieki deszczowe, ścieki sanitarne, ścieki z myjni płytowej Obszary i obiekty podlegające ochronie, zabytki, uwarunkowania środowiskowe Planowana inwestycja zlokalizowana będzie poza obszarami podlegającymi ochronie, a w jej bezpośrednim sąsiedztwie nie znajdują się obiekty podlegające ochronie i zabytki. Na terenie planowanego przedsięwzięcia i istniejącego Zakładu nie występują obszary podlegające ochronie na podstawie ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody. Poniżej przedstawiono informacje w jakiej odległości o terenu realizacji przedsięwzięcia znajdują się najbliższe obszary podlegające ochronie zgodnie z ustawą z dnia 16 kwietnia 2004 roku o ochronie przyrody. Planowane przedsięwzięcie zaliczane jest, zgodnie z Rozporządzeniem Rady Ministrów z dnia 9 listopada 2010r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U. z 2010r., nr 213, poz z późn. zm.) do przedsięwzięć mogących potencjalnie znacząco oddziaływać na środowisko. Składowisko odpadów zlokalizowane jest w oddaleniu od zabudowań stałego przebywania ludności. Obszar przyjęty pod lokalizację nie jest objęty żadnymi formami ochrony przyrody na podstawie ustawy z dnia 16 kwietnia 2004r. o ochronie przyrody (Dz.U. z 2013r., poz. 627) i znajduje się poza granicami europejskiej sieci ekologicznej obszarów Natura Planowana inwestycja nie będzie się wiązać z zajmowaniem nowych terenów cennych przyrodniczo oraz niszczeniem siedlisk. Inwestycja nie stanowi również zagrożenia dla gatunków dziko występujących zwierząt podlegających ochronie gatunkowej, ponieważ miejsca gniazdowania ptaków znajdują się poza terenem inwestycji oraz zasięgiem jej oddziaływania, zaś obszar ich żerowiska nie zostanie ograniczony. Teren, na którym planowane jest przedsięwzięcie nie znajduje się w obrębie parku narodowego, leśnego kompleksu promocyjnego, obszaru ochrony uzdrowiskowej, nie występują tu pomniki historii wpisane na listę dziedzictwa światowego. W ocenie Zamawiającego w obrębie terenu przewidzianego pod inwestycję nie występuje zadrzewienie i zakrzewienia konieczne do wycinki podczas realizacji przedsięwzięcia. Wykonawca zobowiązany jest jednak potwierdzić tą informację na wizji terenowej. Zamawiający dysponuje Decyzją o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia z dnia r., znak A-OR wydaną przez Wójta Gminy Radzyń Podlaski. Decyzja stanowi Załącznik nr 7. Do obowiązków Wykonawcy należy weryfikacja zapisów załączonej Decyzji środowiskowej i w przypadku gdy zaproponowane rozwiązanie będą odbiegać od jej zapisów, jej aktualizacja i/lub zmiana Budowa geologiczna rejonu inwestycji, morfologia, warunki wodne Według Dokumentacji Badań Podłoża Gruntowego wykonanej na terenie Inwestycji w listopadzie/grudniu 2015r. (Załącznik nr 5) opisywany obszar leży w obrębie sandru jednostki geomorfologicznej, zbudowanej z piasków zmiennej granulacji przewarstwionych pyłami, składowanych w formie poziomów akumulacyjnych. Zgodnie z w/w dokumentacją na większości obszaru badań wystąpiły wody gruntowe o zwierciadle swobodnym na głębokości: 4,2 4,5 m p.p.t. tj. na rzędnej +145,1 ± 0,04 m n.p.m. W otworze 5 wystąpiły wody o zwierciadle napiętym, a w progeo sp. z o.o. 12

14 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne otworze 1 w postaci sączeń w interwale gliny piaszczystej. Otwór 4 był suchy, gdyż w jego profilu dominują utwory gliniaste słaboprzepuszczalne. Szacuje się, że poziom wody gruntowej jest w średnim zakresie swojej rocznej amplitudy wahań lustra. W skrajnie niekorzystnych warunkach pogodowych, poziom wód podziemnych może wzrosnąć o ok. 1,0 m w odniesieniu do stanu obecnego i miejscami może spowodować powstanie zastoisk na powierzchni terenu w obrębie gliniastego podłoża Charakterystyka geotechniczna obszaru badań Na powierzchni terenu zalega nasyp o różnej grubości warstwy i zmiennym składzie, będący zasypką wykopów po wybranym piasku. Nasyp ten jest nieregularną mieszaniną: piasków drobnoziarnistych (dominują), piasku gliniastego i gliny, gruntu próchnicznego, odpadów bytowych. Nasyp był składowany w sposób niekontrolowany, dlatego kwalifikuje się go jako nasyp niebudowlany warstwa I. Wyższy wskaźnik zagęszczenia Is = 0,97 (warstwa nn3) powodują domieszki glin i odpadów bytowych. Pod nasypami, występują: warstwa II grunty niespoiste: piaski drobne, piaski średnie, piaski pylaste, śladowo żwiry. Piaski są średniozagęszczone o Ip = 0,54 0,66. Z zależności korelacyjnych wynika, iż piaski powyższe, mają wysokie wartości kąta tarcia wewnętrznego ΦU, co skutkuje dużymi wielkościami współczynników nośności NC, ND, NB, są to grunty nośne, warstwa III grunty spoiste: glina piaszczysta, glina. Gliny powyższe są plastyczne i twardoplastyczne o IL = 0,1-0,3. Wyjątkiem jest otwór nr 1, w którego spągu zalega nawodniona glina piaszczysta o konsystencji miękkoplastycznej IL = 0,6, jest to grunt o obniżonej nośności, co nie wpływa na ocenę warunków posadowienia, gdyż zalega on na znacznej głębokości w dolnej strefie przenoszenia obciążeń. Zgodnie z w/w dokumentacją badań podłoża gruntowego planowaną budowę kompostowni w stwierdzonych prostych warunkach gruntowych zaliczono do II-iej kategorii geotechnicznej, na podstawie 3, ust. 1 pkt 1, pkt 5, pkt 9, ust. 2-4, w związku z 4 ust. 1, ust. 3 pkt 2 ppkt a 5 Rozporządzenia Ministra Transportu Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z 2012r. poz. 463.) Niniejszą dokumentację przedstawiono w Załączniku nr System gospodarki odpadami i ilość przyjmowanych odpadów Obowiązujący Plan gospodarki odpadami dla województwa lubelskiego 2017 przyjęty uchwałą nr IV/396/2012 Sejmiku Województwa Lubelskiego z dnia 30 lipca 2012r. zakłada że, w celu osiągnięcia statusu Regionalnej Instalacji Przetwarzania Odpadów Komunalnych w Regionie Północno Zachodnim minimalne moce przerobowe wynoszą (Tab ) Załącznik nr 8: część mechaniczna MBP 24,0 tys. Mg/rok, część biologiczna MBP - 12,0 tys. Mg/rok, instalacja przetwarzania odpadów zielonych i innych bioodpadów 0,7 tys. Mg/rok, składowisko odpadów powstałych w procesie mechaniczno biologicznego przetwarzania zmieszanych odpadów komunalnych oraz pozostałości z sortowania 215 tys. Mg. Obecnie ZZOK Adamki instalacja w miejscowości Biała 185b k. Radzynia Podlaskiego osiąga następujące wydajności: linia sortownicza odpadów zmieszanych wynosi Mg/rok, zdolność przetwarzania odpadów z kompostowni kontenerowo pryzmowej Mg/rok, pojemność kwatery składowiska Mg. progeo sp. z o.o. 13

15 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Zakłada się, że praca zakładu nie ulegnie zmianie tj. praca w systemie dwuzmianowym (2 zmiany po 8 godzin na dobę, uwzględniając przerwy socjalne i eksploatacyjne zakłada się realny minimalny czas pracy instalacji 6,5 godzin na zmianę), zakładając pracę przez 5 dni w tygodniu (od poniedziałku do piątku), uwzględniając przerwy w funkcjonowaniu w dniach wolnych od pracy (jeśli wypadną w dni robocze) oraz przerwy obsługowe i serwisowe. Przyjmuje się następujące zasadnicze parametry pracy części biologicznej Zakładu: Czas pracy 365 dni/rok, Praca w systemie 2-zmianowym (dotyczy obecności personelu Zakładu, proces natomiast odbywa się w trybie ciągłym z nadzorem on-line ), Obsługa personelu Zakładu w godzinach Do instalacji przyjmowane będą odpady pochodzące z sortowni odpadów, frakcja 0-80 mm, tj. podsitowa (stabilizacja tlenowa), odpady frakcji powyżej 80 mm (biosuszenie) oraz odpady zielone i bioodpady z selektywnej zbiórki. Dodatkowo wymaga się pisemnego potwierdzenia przez Wykonawcę możliwości technologicznych skierowania do projektowanej kompostowni zamiennie osadów ściekowych w ilości ok Mg/a (wykorzystując na ten cel dwa tunele w przypadku wolnych mocy przerobowych instalacji). Głównym strumieniem odpadów na jaki należy zaprojektować instalację, jest frakcja podsitowa 0-80 mm wydzielona z odpadów zmieszanych w ilości Mg/rok. Po zakończonym procesie stabilizacji w tunelach zamkniętych, odpady kierowane będą na częściowo zadaszony plac dojrzewania o powierzchni ok. 3010m 2. Proces zostanie zakończony, po osiągnięciu zakładanych parametrów. Ustabilizowane odpady następnie poddawane będą rewaloryzacji na mobilnym sicie bębnowym. Następnie odpady zostaną skierowane na składowisko odpadów lub do wykorzystania Wykorzystanie odpadów Do realizacji Zadania mogą być wykorzystane odpady zgodnie z ustawą o odpadach (Dz.U. z 2013r., poz. 21 z późn. zm.) oraz aktami wykonawczymi i/lub zgodnie z Rozporządzeniem Ministra Środowiska z dnia r. w sprawie odzysku lub unieszkodliwiania odpadów poza instalacjami i urządzeniami (Dz. U. z 2015r., poz. 796). Na etapie projektu budowlanego należy określić rodzaje, ilości i parametry odpadów, które mogą być wykorzystane do budowy obiektu Opis wymagań Zamawiającego odnośnie przedmiotu zamówienia Wymagania ogólne. 1. Stabilizacja tlenowa prowadzona w układzie zamkniętym i otwartym. W układzie zamkniętym - ujęcie i oczyszczenie powietrza procesowego. Ujęcie odcieków technologicznych. 2. Pierwszy i drugi stopień stabilizacji tlenowej powinny być tak dobrane wielkościowo, aby zapewnić uzyskanie parametrów gwarantowanych określonych w Tabeli nr 1 oraz wynikających z rozporządzenia o MBP. Należy przewidzieć odbiór powstających odcieków. 3. Wykonawca dostarczy niezbędny do prowadzenia procesu sprzęt także kontrolny i pomiarowy. Wydajności zostaną dobrane odpowiednio do ilości stabilizatu i przyjętej technologii. progeo sp. z o.o. 14

16 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne 4. Do obowiązków Wykonawcy należy określenie przewidywanego zapotrzebowania wody uwzględniającego cele technologiczne oraz przeciwpożarowe z uwzględnieniem wszystkich powstających wód odciekowych i opadowych powstających na obiekcie i wykorzystanie ich w celu minimalizacji zużycia wody świeżej oraz ograniczenia produkcji ścieków. 5. Instalację technologiczną należy zaprojektować i wykonać, aby zachować wymagania określone w decyzji Wójta Gminy Radzyń Podlaski znak A-OR z dn r. stanowiącej Załącznik nr 7, określającej środowiskowe uwarunkowania realizacji przedsięwzięcia. 6. W przypadku konieczności zmiany Decyzji środowiskowej, wynikającej z zaproponowanych rozwiązań technicznych i technologicznych, Wykonawca zobowiązuje się do jej zmiany w wymaganym zakresie. 7. Instalacja technologiczna musi zostać tak zaprojektowana i wykonana, aby stabilizat, po procesie tlenowym, mógł być skierowany na składowisko odpadów innych niż niebezpieczne i obojętne i spełniał wymagania prawa, w tym Rozporządzenia Ministra Gospodarki z dnia 16 lipca 2015r. w sprawie dopuszczania odpadów do składowania na składowiskach (Dz. U. z 2015r., poz.1277) oraz obowiązującego Rozporządzenia o MBP. 8. Zamawiający przewiduje wykorzystanie do obsługi instalacji następujące urządzenia i pojazdy (poza zakresem zamówienia): ładowarkę z łyżką o pojemności ok. 2,5 m 3, sito bębnowe 20 mm do przesiewania stabilizatu oraz samochody ciężarowe z zabudową hakową na podwoziu do przewożenia kontenerów o pojemności do 36 m Opracowana dokumentacja instalacji do biologicznego przetwarzania odpadów powinna być w pełni zgodna z opracowanym na poziomie Unii Europejskiej dokumentem referencyjnym BAT Waste Treatments Industries z sierpnia 2006r. Część biologiczna Regionalnej Instalacji Przetwarzania Odpadów Komunalnych powinna spełniać następujące rozwiązania techniczne: rodzaje odpadów i ich procesy separacji powinny być dostosowane do technologii biologicznego przetwarzania odpadów, a zastosowane technologie powinny być jak najmniej uciążliwe dla środowiska w zakresie emisji, proces biologicznego przetwarzania odpadów powinien być integralny z gospodarką wodno ściekową Zakładu, należy maksymalnie redukować ilość powstających odcieków i ścieków, należy zminimalizować emisję pyłów, gazów i odorów do atmosfery, podczas procesu biologicznej stabilizacji odpadów należy bezwzględnie unikać warunków beztlenowych przez kontrolę przebiegu procesu i ilości wprowadzanego powietrza (zastosowanie stabilnych obiegów powietrza) oraz dostosowanie procesów napowietrzania do aktualnej intensywności biodegradacji Struktura instalacji stabilizacji tlenowej Instalacja do stabilizacji tlenowej składa się z następujących części: zamkniętych reaktorów (tuneli stabilizacji tlenowej), systemu napowietrzania zainstalowanego w podłożu zamkniętego tunelu kompostowego, składającego się z wentylatorów oraz kanałów napowietrzania zapewniających odpowiednie równomierne napowietrzenie stabilizowanych odpadów. Kanały do napowietrzania zainstalowane w posadzce nie powinny ograniczać możliwości poruszania się ładowarki kołowej w obrębie modułu stabilizacji tlenowej oraz wykonanie musi zapewnić możliwość łatwego czyszczenia lub podlegać samooczyszczeniu, systemu sterowania i monitoringu osobnego dla każdego tunelu kompostowego, który kontroluje oraz dokumentuje parametry procesu stabilizacji tlenowej. progeo sp. z o.o. 15

17 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Na terenie wyznaczonym przez Zamawiającego przewiduje się budowę obiektów takich jak: min. 4 zamknięte tunele kompostowe (bioreaktory) o wymiarach ok. 6,5m x 20,0m, technologiczny bufor magazynowy o wymiarach ok. 6,5m x 20,0m plac dojrzewania stabilizatu o powierzchni ok m 2, w tym częściowo zadaszony obszar przed tunelami kompostowymi (wiata) o pow. ok. 460m 2, zadaszenie istniejącego placu o powierzchni ok. 960 m 2, (zlokalizowanego w bezpośrednim sąsiedztwie zbiornika na wody opadowe), instalacja do oczyszczania powietrza procesowego, zbiornik na ścieki technologiczne oraz wody opadowe, inne niezbędne instalacje, infrastruktura i obiekty konieczne dla prawidłowej pracy instalacji stabilizacji tlenowej. Pierwszy stopień stabilizacji tlenowej prowadzony będzie w zamkniętych tunelach kompostowych. Drugi stopień stabilizacji tlenowej prowadzony będzie na placu dojrzewania stabilizatu. Przed tunelami kompostowymi należy przewidzieć zadaszony plac manewrowy (wiatę) dla potrzeb ich obsługi (dowóz odpadów, praca ładowarki kołowej). Drogi komunikacyjne mają zapewnić dogodny dojazd, załadunek i rozładunek ładowarką tuneli kompostowych. Instalacja do oczyszczania powietrza procesowego powinna zapewnić oczyszczenie z odorów powietrza ujmowanego z procesu technologicznego. Czas styku w instalacji do oczyszczania powietrza poprocesowego ujętego z reaktorów >30s, a maksymalne obciążenie złoża 100 m 3 /m 2 /h. Zbiornik na odcieki ma za zadanie zmagazynowanie odcieków wytwarzanych w czasie całego procesu technologicznego (w zamkniętych tunelach kompostowych, buforze magazynowym, na placach technologicznych, w instalacji oczyszczania powietrza procesowego) Opis procesu technologicznego Odpady w postaci frakcji biodegradowalnej wydzielonej ze zmieszanych odpadów komunalnych (frakcja 0-80mm) oraz zbierane selektywnie odpady zielone i bioodpady, transportowane będą odrębnie z oddzielnych boksów magazynowych zlokalizowanych w sąsiedztwie istniejącej sortowni do projektowanej instalacji (południowy obszar działki nr 12/1). Stabilizacja odpadów komunalnych (frakcja 0-80 mm) oraz zbieranych selektywnie odpadów zielonych i bioodpadów będzie prowadzona oddzielnie. Obecnie na terenie zakładu prowadzony jest proces biologicznego przetwarzania odpadów komunalnych z frakcji 0-80mm w kompostowni kontenerowej o wydajności ok Mg/a. Projektowana instalacja ma na celu przetworzenie frakcji biodegradowalnej wydzielonej ze zmieszanych odpadów komunalnych frakcji 0-80 mm (w tym, w sezonie zimowym o możliwej dużej zawartości frakcji popiołowych) oraz odpadów zielonych i bioodpadów zbieranych selektywnie. Przewiduje się że proces kompostowania odpadów frakcji 0-80mm z odpadów zmieszanych odbywał będzie się w trzech zamkniętych tunelach. Kompostowanie odpadów zielonych i bioodpadów zbieranych selektywnie, ewentualnie suszenie RDF będzie się odbywać w czwartym, zamkniętym tunelu. Odpady poddawane będą w pierwszej kolejności stabilizacji tlenowej w reaktorach zamkniętych (tunelach) pierwszy stopień stabilizacji, a następnie przetransportowane będą na plac kompostowy drugi stopień stabilizacji (dojrzewanie kompostu). Założono, zgodnie z rozporządzeniem w sprawie mechaniczno biologicznego przetwarzania zmieszanych odpadów komunalnych, że odpady przetrzymywane będą przez okres max. 21 dni w tunelach i następnie trafią na plac dojrzewania. progeo sp. z o.o. 16

18 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Uwaga: Wymaga się, aby dostawca technologii stabilizacji tlenowej potwierdził możliwość techniczną prowadzenia procesu stabilizacji tlenowej osadów ściekowych w ilości max Mg/a, w nie więcej niż dwóch zaproponowanych reaktorach i możliwość wykorzystania zaproponowanej technologii do ewentualnego suszenia paliwa alternatywnego (RDF). Informacja ta jest niezbędna dla Zamawiającego ze względu na stale zmieniający się strumień odpadów i możliwość ewentualnego niedociążenie tuneli (komór) frakcją 0-80 mm wydzieloną z odpadów komunalnych. Odpady po pierwszym stopniu stabilizacji powinny spełniać następujące kryteria: AT4 20 mg O2/g suchej masy. Stabilizat, po zakończonym procesie biologicznego przetwarzania, powinien spełniać następujące kryteria: Straty prażenia stabilizatu są mniejsze niż 35% suchej masy, a zawartość węgla organicznego jest mniejsza niż 20% suchej masy lub Ubytek masy organicznej w stabilizacie w stosunku do masy organicznej w odpadach mierzony stratą prażenia lub zawartością węgla organicznego jest większy niż 40% oraz Wartość AT4 jest mniejsza niż 10 mg O2/g suchej masy. W instalacji intensywnej stabilizacji tlenowej, złożonej z kilku reaktorów zamkniętych, prowadzony będzie proces rozkładu przy kontroli parametrów procesu: zawartości tlenu i temperatury w złożu. Następnie odpady będą podawane procesowi dojrzewania na częściowo zadaszonym placu kompostowym. Odpady będą uzyskiwały parametry, które pozwolą na ich dalsze zagospodarowanie zgodnie prawem. Podstawowym elementem instalacji jest system napowietrzania gwarantujący równomierne napowietrzanie pryzm w tunelach kompostowych. System napowietrzania zainstalowany w podłożu służy do bieżącego napowietrzania pryzm. Proces regulowany jest automatycznie, ze stałym pomiarem zawartości tlenu i temperatury. Wentylatory tłoczą powietrze w przypadku, gdy zawartość tlenu spada, tak aby proces przebiegał w warunkach optymalnych. W pierwszej fazie (2-3 dni) napowietrzanie trwa kilka-kilkanaście godzin na dobę, a po dwóch tygodniach 1-2 godziny. Pozwala to na przyspieszenie procesu i optymalizację kosztów. Cały proces jest rejestrowany komputerowo. Kanały napowietrzające stanowią równocześnie odprowadzenie odcieków z tunelu. Zamknięte tunele kompostowe pozwalają na ujęcie powietrza poprocesowego i jego oczyszczenie w biofiltrze. Ujęte powietrze zostanie przepuszczone przez biofiltr poziomy lub pionowy (złoże biologiczne: zrębki, kora drzew iglastych, odpowiednich gatunków i odpowiedniej proporcji). Pozwala to na zminimalizowanie uciążliwości dla ludzi i środowiska (redukcja odorów). Po zakończeniu stabilizacji w instalacji stabilizacji tlenowej wytworzony odpad będzie waloryzowany na sicie o wielkości oczek 20 mm odsianie zanieczyszczeń oraz frakcji, które nie uległy rozkładowi podczas stabilizacji tlenowej, i wykorzystywany np. do rekultywacji biologicznej składowiska lub zgodnie z posiadanymi zapisami zawartymi w pozwoleniu zintegrowanym przez ZZOK w Adamkach. Przewiduje się wykorzystanie w miarę możliwości jednego tunelu zamknietego do przetwarzania odpadów zielonych i bioodpadów zbieranych selektywnie. Po przetworzeniu w tunelu stabilizacji tlenowej, kompost poddawany byłby następnie procesowi dojrzewania na istniejącym placu kompostowym, waloryzowany na sicie i wykorzystywany. progeo sp. z o.o. 17

19 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Wymagania dotyczące technologii stabilizacji tlenowej Koncepcja instalacji stabilizacji tlenowej Wymagania ogólne a) Proces stabilizacji tlenowej prowadzony będzie w min. 4 wolnostojących tunelach zamkniętych, b) W celu magazynowania wsadu do procesu kompostowania przewiduje się wykonanie zadaszonego technologicznego bufora magazynowego, c) Każdy tunel kompostowy musi być niezależny, tj. powinien posiadać zamknięcie, system napowietrzania, sterowanie procesem oraz monitoring, d) W tunelach kompostowych powietrze będzie dostarczane przez wdmuchiwanie (aktywne napowietrzanie) za pomocą pipetowego systemu kanałów napowietrzających, które wykorzystywane będą także do odbioru odcieków, e) Każdy reaktor (tunel kompostowy) powinien być wyposażony w wentylator, włączanie się wentylatorów powinno być regulowane za pomocą parametrów procesu (min. zawartości tlenu i temperatury), osobno dla każdego reaktora, f) Odprowadzanie powietrza zanieczyszczonego z zamkniętych tuneli kompostowych powinno pozwalać na utrzymanie wszystkich tuneli w podciśnieniu, g) Należy umożliwić wstępne podgrzanie świeżego powietrza pobieranego do nadmuchu pryzm bez wydatku energii, h) Monitorowanie procesu stabilizacji w każdym tunelu kompostowym będzie się odbywać za pomocą pomiarów parametrów procesu (min. zawartości tlenu i temperatura) bezpośrednio w stabilizowanym odpadzie, i) System monitoringu powinien gwarantować możliwość archiwizacji odczytanych danych, j) Proces stabilizacji tlenowej powinien być prowadzony przy optymalnym poziomie wilgotności wsadu (między 52% a 58% na wejściu do tuneli zamkniętych oraz między 40 a 50% na wyjściu), w razie potrzeby należy przewidzieć system nawadniający selektywny dla każdego tunelu kompostowego, k) Możliwość ręcznego sterowania procesem w przypadku awarii, l) Instalacją należy wyposażyć w system sterowania umożliwiający ciągłą wizualizację oraz rejestr danych (wyrysowanie krzywych, przedstawiających zarejestrowane dane dla okresów od jednej doby do ośmiu tygodni). System sterowania powinien pozwolić ponadto na monitoring stężenia tlenu oraz temperatury podczas procesu. System powinien dawać łatwą możliwość przybliżonego określenia parametru AT4 (w warunkach pracy instalacji) i określenia czasu zakończenia procesu stabilizacji. Oprogramowanie powinno archiwizować dane z całego okresu procesu w formie protokołów (tabele, wykresy, awarie, załączenia urządzeń, czasy pracy itp.) w języku polskim, należy umożliwić usługę asystenta on-line i możliwość sterowania procesem w trybie automatycznym i lub manualnym, m) Ograniczenie kontaktu konstrukcji stalowych i mechanicznych z agresywnym środowiskiem panującym w tunelach kompostowych, n) Lokalizacja elementów mechanicznych i konstrukcyjnych urządzeń poza zasięgiem ładowarki normalnie pracującej na instalacji, o) Maksymalne bezpieczeństwo pracy maszyn, urządzeń i ludzi, p) Maksymalne bezpieczeństwo eksploatacyjne, brak takich elementów w instalacji, których awaria spowodowałaby jej unieruchomienie (nie dotyczy dostawy energii). Przygotowanie i załadunek wsadu Do procesu planuje się skierować głównie frakcję 0-80 mm wydzieloną na sicie bębnowym w hali sortowni ze zmieszanych odpadów komunalnych oraz odpady zielone i bioodpady zbierane selektywnie. Zgromadzone na terenie progeo sp. z o.o. 18

20 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Zakładu odpady podawane będą do procesu za pomocą ładowarki kołowej (poza zakresem dostawy). Przy tunelach przewiduje się wykonanie zadaszonego boksu technologicznego do wstępnego magazynowania i przygotowania wsadu (ewentualna korekta wilgotności i homogenizacja). Załadunek odpadów do tunelu odbywać się będzie przez jeden tydzień. Kontrola procesu, temperatura Wykonawca zaprojektuje i wykona system kontroli procesu sterowany dla każdego tunelu kompostowego indywidualnie i niezależnie. W systemie powinny być mierzone następujące wartości: temperatura procesu, stężenie tlenu, temperatura powietrza dostarczanego. Zastosowany komputerowy system sterowania (SCADA) pozwoli na regulację intensywności przebiegu procesu napowietrzania i nawilżania wsadu (o ile występuje) oraz kontrolę temperatury procesu, w taki sposób, aby zapewnić całkowitą higienizację materiału wsadowego w fazie intensywnej stabilizacji oraz osiągnięcie parametru AT4 20 mg O2/g s.m. Zamawiający wymaga również zapewnienia automatycznej transmisji niezbędnych sygnałów i danych do wybranego pomieszczenia lub pomieszczeń Zakładu. Parametry operacyjne powinno się dać ustawiać w systemie sterowania oraz na wybranym ekranie monitora usytuowanym w centrali Zakładu. Na ekranie powinny być wyświetlane wszystkie stany operacyjne, trendy, wartości oraz alarmy. Ustawianie parametrów procesowych odbywa się klasycznym sposobem wprowadzania danych myszką przez kliknięcie lub zapisywanie danych na interfejsach. Dodatkowo, szerokopasmowe łącze internetowe powinno umożliwiać kontrolowaną łączność z technologiem zewnętrznym, który jest w stanie zdalnie skorygować lub ocenić pracę systemów, odczytać zapisy banku danych dotyczących usterek i czynnie wspomagać operatora, co jest szczególnie cenne i przydatne w okresie wdrażania się technologa zakładowego. System powinien być tak skonstruowany, że brak wizualizacji lub awarie sterowania nie blokują pracy instalacji. Wówczas całość procesu i wszystkie elementy techniczne mogą być obsługiwane i sterowane ręcznie. Kontrola emisji, dezodoryzacja Zamawiający wymaga instalacji, w której powietrze procesowe ujmowane jest szczelnym systemem wentylacyjnym i kierowane do instalacji oczyszczania powietrza. Oczyszczanie powietrza zanieczyszczonego powinno być dokonywane przez biofiltrację. Zakończenie procesu, parametr AT4 Proces stabilizacji tlenowej powinien być prowadzony zgodnie z wymaganiami Zamawiającego określonymi w niniejszym PFU oraz obowiązującego Rozporządzeniem Ministra Środowiska w sprawie mechaniczno-biologicznego przetwarzania zmieszanych odpadów komunalnych. Wyładunek z instalacji, waloryzacja stabilizatu Odpady po procesie stabilizacji tlenowej wyładowywane będą na plac dojrzewania stabilizatu. Stabilizat będzie następnie układany w pryzmy i okresowo przerzucany za pomocą przerzucarki będącej w dyspozycji Zamawiającego umożliwiającej układanie pryzm o przekroju poprzecznym ok. 6 m 2. Po procesie dojrzewania Na placu dokonywana będzie waloryzacja stabilizatu, przesiewanie na sicie mobilnym o oczku 20 mm. Z placu odpad będzie ładowany do kontenera, a następnie transportowany na składowisko lub do wykorzystania Wymagania konstrukcyjne instalacji stabilizacji tlenowej Konstrukcja zamkniętych tuneli stabilizacji tlenowej Podstawowa konstrukcja zamkniętych tuneli stabilizacji tlenowej winna zostać wykonana w konstrukcji żelbetowej. Beton zastosowany do ich budowy powinien cechować się odpornością na niekorzystne działanie korozyjne wynikające ze specyfiki prowadzonego w nich procesu. Konstrukcja reaktorów powinna być odporna na korozję chemiczną (środowisko progeo sp. z o.o. 19

21 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne procesu technologicznego), mechaniczne ścieranie, przesiąkanie wilgocią oraz udary ciężkim sprzętem (ładowarką poruszającą się z prędkością 5 km/h). Ściany i posadzki Ściany powinny posiadać szczelne dylatacje, być zbrojone stalą zbrojeniową i wytrzymać ciężar konstrukcji dachów, napór materiału oraz udary ciężkim sprzętem. Ściany wewnątrz reaktora, do wysokości pracy ładowarki, nie powinny mieć żadnych występów lub mocowanych powierzchniowo instalacji. Posadzka ma być betonowa o wytrzymałości na podwyższoną temperaturę, kwasowość i nacisk kół ciężkich maszyn. Posadzka wewnątrz reaktora powinna mieć spadek w kierunku czoła (drzwi) tunelu stabilizacji tlenowej, o wartości umożliwiającej grawitacyjny odbiór odcieków. W posadzce przebiegać powinny wzdłużnie wyprofilowane kanały przewodów napowietrzających. Dachy / przykrycia technologiczne Dach powinien stanowić nieprzepuszczalną barierę dla powietrza procesowego i wilgoci. Konstrukcja dachu powinna odprowadzić wody deszczowe poza obręb zamkniętego tunelu stabilizacji tlenowej. Stały dach, żelbetowy lub podwójny z tworzywa sztucznego na konstrukcji stalowej. Nie dopuszcza się zastosowania membran przepuszczalnych dla pokrycia dachowego. Konstrukcja dachu powinna być odporna na oddziaływanie NH3 w stężeniu wynikającym z prowadzonych w tunelach procesów technologicznych oraz odizolowana od środowiska panującego wewnątrz reaktora. W przypadku konstrukcji stalowej powinna być to być stal nierdzewna lub ocynkowana ogniowo. Dach powinien stanowić izolację termiczną dla wnętrza reaktora lub posiadać izolację termiczną. Bramy Bramy winny być montowane w taki sposób, aby elementy ich napędów i konstrukcji nie miał styczności z agresywnym środowiskiem reaktora. Po otwarciu bramy w obrębie manewrowym ładowarki nie powinno być żadnych elementów konstrukcyjnych i funkcjonalnych bramy, które mogłyby ulec mechanicznemu uszkodzeniu uniemożliwiającemu szczelne zamknięcie reaktora. Dopuszcza się bramy przesuwne lub podciągane. Zamawiający wyklucza możliwość zastosowania firan oraz bram plandekowych rolowanych lub fałdowanych do góry. Drzwi powinny się otwierać na całej szerokości reaktora, aby ułatwić pracę ładowarki, ograniczyć możliwość udaru i uszkodzenia ich przez sprzęt W przypadku bram automatycznych napęd musi być wyposażony w system ręcznego otwierania w przypadku braku zasilania oraz osłony chroniące przed oblodzeniem System napowietrzania i kontroli procesu Transport powietrza do zamkniętych tuneli kompostowych będzie odbywał się za pomocą wentylatorów promieniowych, które umożliwią przeciwdziałanie stracie ciśnienia wywołanej poprzez kompostujący materiał. Każdy z tunelów będzie obsługiwany przez oddzielny wentylator. Wentylatory powinny zostać zabezpieczone antykorozyjnie przed niekorzystnym wpływem warunków atmosferycznych i agresywnego chemicznie środowiska. Napowietrzanie będzie odbywać się poprzez cykliczną pracę wentylatorów. Celem napowietrzania jest dostarczenie odpowiedniej ilości tlenu mikroorganizmom w stabilizowanym materiale. Elementy systemu napowietrzania będą wykonane z materiału odpornego na działanie substancji chemicznych zawartych w powietrzu procesowym. Odprowadzenie powietrza zanieczyszczonego powinno pozwalać na utrzymanie wszystkich tuneli w podciśnieniu, niezależnie od tego czy wentylator napowietrzający tunel jest włączony czy nie. progeo sp. z o.o. 20

22 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne 1) Powietrze dostarczane będzie przez wdmuchiwanie (z dołu ku górze) w pipetowych kanałach napowietrzających, umieszczonych w płycie napowietrzającej (posadzce tunelu kompostowego). Kanały napowietrzające wykorzystywane będą także do odbioru odcieków, 2) Dysze lub otwory w płycie napowietrzającej muszą zostać tak zaprojektowane oraz wykonane, aby nie następowała ich kolmatacja, 3) System napowietrzania powinien gwarantować jednolity rozkład powietrza na całej powierzchni płyty napowietrzającej tunel kompostowy, różnica ciśnienia (przepływu powietrza) między przodem a tyłem tunelu nie powinna przekraczać (5%), niezależnie od stopnia napełnienia tunelu (długości i wysokości). System napowietrzania powinien zapewnić min. 7 wymian powietrza w ciągu godziny. Wykonawca na etapie składania oferty udowodni, że oferowana technologia zapewnia równomierny rozkład powietrza na całej powierzchni płyty napowietrzającej bez względu na stopień wypełnienia tunelu kompostowego, poprzez dołączenie do oferty wyników badań różnicy ciśnienia w poszczególnych punktach tunelu kompostowego. Jednolity rozkład powietrza na całej powierzchni płyty napowietrzającej eliminuje występowanie stref spontanicznej fermentacji beztlenowej co jednocześnie powoduje redukcję odorów. System taki daje możliwość prowadzenia procesu technologicznego oraz wykorzystania części tunelu kompostowego, w przypadku braku odpadów dla całkowitego zapełnienia tunelu. System daje także możliwość prowadzenia procesu przy różnych wysokościach wsadu w reaktorze (tunelu) i strukturze odpadów (porowatości). 4) Każdy tunel kompostowy (reaktor) musi być wyposażony w dedykowany wentylator nawiewny, włączanie się wentylatora powinno być regulowane za pomocą parametrów procesu (przynajmniej zawartość tlenu i temperatury w stabilizowanych odpadach), osobno dla każdego tunelu kompostowego, system sterowania powinien być wyposażony w usługę asystenta on-line oraz możliwość sterowania procesem w trybie automatycznym i/lub manualnym, 5) Wentylator lub wentylatory wywiewne powinny pozwalać na utrzymanie wszystkich reaktorów (tuneli kompostowych) w podciśnieniu, niezależnie od tego czy wentylator nadmuchujący jest uruchomiony czy nie, 6) Układ napowietrzania powinien być odporny na obciążenia mechaniczne wywoływane przez sprzęt załadunkowy, a także na wpływy fizyko-chemiczne wsadu, 7) Układ napowietrzania powinien być przystosowany do zmian przepuszczalności wsadu (porowatości) w zakresie od 15 do 30%, z zachowaniem wydajności procesu, 8) Układ napowietrzania powinien umożliwiać utrzymanie średniej temperatury higienizacji powyżej 55 C w 95% objętości wsadu, 9) Kanały napowietrzające muszą jednocześnie pełnić rolę kanalizacji odcieków. Ich wykonanie powinno zapewnić możliwość łatwego czyszczenia automatycznego lub mechanicznego bez użycia sprzętu mechanicznego (dźwig, ładowarka). Czas czyszczenia w pojedynczym reaktorze (tunelu kompostowym) powinien być zredukowany do minimum. 10) Powietrze wdmuchiwane do tuneli kompostowych powinno być wstępnie podgrzane bez wydatku energii, co przyspieszy proces stabilizacji świeżego odpadu, przyspieszy proces w warunkach zimowych, obniży zużycie energii. Nie dopuszcza się recyrkulacji powietrza poprocesowego. 11) Oprzyrządowanie do odprowadzania powietrza zanieczyszczonego powinno być izolowane termicznie i dźwiękowo oraz zabezpieczone przed przemarzaniem, silnikowe części wyposażenia powinny być zaprojektowane w sposób umożliwiający zmniejszenie emisji dźwiękowych do 80 dba na 1 m na przestrzeni otwartej. progeo sp. z o.o. 21

23 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Zabezpieczenia antykorozyjne, stopień zabezpieczeń instalacji elektrycznych Zamawiający wymaga zastosowania minimalnych zabezpieczeń antykorozyjnych, tj.: 1) wszystkie elementy, będące w kontakcie z zanieczyszczonym powietrzem lub odciekami powinny być wykonane z surowców, wytrzymałych w agresywnych warunkach (ph 4 i 400 ppm stężenia NH3), przy skrajnych temperaturach (do 90 C w mieszance do stabilizacji oraz -25 C na zewnątrz) oraz wilgotności (95% wilgotności względnej), 2) Konstrukcja zamkniętych tuneli kompostowych powinna być odporna na działalność wilgoci 95%, 3) Wewnątrz zamkniętych tuneli kompostowych nie powinny znajdować się żadne instalacje elektryczne, 4) Wszystkie aparaty elektryczne w obrębie zamkniętych tuneli kompostowych powinny mieć stopień zabezpieczenia IP 66 lub więcej, 5) Struktury metalowe tuneli komposotwych muszą być zabezpieczone przed agresywnością zanieczyszczonego powietrza Oczyszczanie powietrza procesowego Moduł oczyszczania powietrza poprocesowego obejmuje instalacje do zbierania powietrza, system oczyszczania powietrza procesowego (płuczkę wodną z korektą ph o ile wymaga tego technologia), wentylator, urządzenia techniczne oraz nisko-obciążony biofiltr. System sterowania umożliwi transmisję danych do stanowiska komputerowego zlokalizowanego w budynku administracyjno socjalnym. Wykonawca zapewni dostawę, montaż i uruchomienie odpowiednich instalacji oczyszczających powietrze procesowe, które zapewnią taką korektę powietrza poprocesowego, aby mogło ono być uwalniane do powietrza atmosferycznego z zachowaniem obowiązujących przepisów prawnych oraz posiadanej decyzji o środowiskowych uwarunkowaniach lecz nie gorszych niż określone poniżej: czas styku w instalacji do oczyszczania powietrza poprocesowego ujętego z zamkniętych tuneli stabilizacji tlenowej >30s, maksymalne obciążenie złoża 100m 3 /m 2 /h. O ile wymaga tego technologia, w procesie należy zastosować substancje wspomagające proces oczyszczania powietrza procesowego (redukcja ph) i wydłużające okres eksploatacji wkładu biofiltra. Instalacja powinna być tak zaprojektowana, aby ograniczyć do minimum przegrzanie oraz wysuszenie wkładu biofiltra, a przez to ryzyko umierania bakterii w biofiltrze. Oczyszczanie powietrza zanieczyszczonego powinno być dokonywane przez biofiltrację wraz z zintegrowaną lub niezależną płuczką. W przypadku zastosowania samodzielnej płuczki: powinna ona być odporna na korozję i warunki atmosferyczne, wsad płuczki musi być dostępny do okresowego mycia/płukania oraz wymiany zużytych kształtek, płuczka musi być tak ustawiona względem innych obiektów aby był do niej łatwy dostęp od strony bramek i wzierników, W komorze mieszania jak i za komorą zraszania powinny być zainstalowane czujniki ciśnienia w celu pomiaru oporów pneumatycznych na wypełniaczu oraz pomiar temperatury powietrza procesowego. progeo sp. z o.o. 22

24 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Wymagania dotyczące prac projektowych Wykonawca zobowiązany jest do sporządzenia Projektu budowlanego zgodnie z Umową i postanowieniami aktualni obowiązującego Prawa Krajowego. Dokumentacja projektowa powinna zostać opracowana przez wykfalifikowanych projektantów zgodnie z najnowszą praktyką inżynierską. Roboty powinny być zaprojektowane zgodnie z polskim prawem budowlanym i aktualnie obowiązującymi polskimi normami. Należy przyjąć rozwiązania zapewniające prostą, niezawodną eksploatację instalacji do stabilizacji tlenowej w długim okresie czasu, po najniższych kosztach eksploatacji, zapewniającą maksymalny stopień redukcji masy odpadów komunalnych ulegających biodegradacji. Projekt powinien uwzględniać najlepsze dostępne techniki i technologie (BAT) w zakresie proponowanych rozwiązań Zakres prac projektowych Zakres prac projektowych do opracowania przez Wykonawcę obejmuje: wykonanie mapy do celów projektowych poświadczonej przez właściwy organ; wykonanie inwentaryzacji zieleni i uzyskanie, o ile zajdzie taka konieczność, pozwolenia na wycinkę drzew i krzewów; w przypadku koniecznym, wykonanie uzupełniających badań podłoża gruntowego; uzyskanie niezbędnych warunków przyłączenia projektowanej instalacji do sieci wodociągowej, kanalizacyjnej, elektroenergetycznej oraz odwodnienia terenu na terenie zakładu; w przypadku koniecznym, opracowanie dokumentacji niezbędnej do zmiany decyzji środowiskowej wraz z uzyskaniem decyzji środowiskowej; opracowanie projektu technologicznego (wstępnego), opracowanie projektu budowlanego kompletnego w zakresie wszystkich branż, i wymaganych uzgodnień wraz z uzyskaniem decyzji o pozwoleniu na budowę; opracowanie projektów wykonawczych dla wszystkich branż (architektonicznej, konstrukcyjnej, drogowej, instalacyjnej, w tym instalacje zewnętrzne: wod.-kan., ppoż., elektryczna i teletechniczna) spełniających wymagania polskich przepisów w zakresie bezpieczeństwa pracy, warunków sanitarnych, ochrony środowiska i ochrony pożarowej oraz posiadających wymagane uzgodnienia i zatwierdzenia; opracowanie informacji dotyczącej bezpieczeństwa i ochrony zdrowia (BIOZ), opracowanie specyfikacji technicznych wykonania i odbioru robót budowlanych (STWIORB), opracowanie kompletnej dokumentacji powykonawczej. Wszelkie opłaty administracyjne ponoszone w wyniku prowadzonych działań związanych z uzyskiwaniem uzgodnień, opinii i decyzji, w tym decyzji pozwolenia na budowę, Wykonawca winien wliczyć do ceny opracowania dokumentacji projektowej. Ewentualną opłatę za usunięcie drzew i krzewów ponosi Zamawiający Szata graficzna, skład i forma dokumentacji Projekt technologiczny (wstępny), projekt budowlany, projekty wykonawcze, dokumentację powykonawcza należy opracować w języku polskim stosując zasady, wymiarowania oraz oznaczenia graficzne i literowe określone w Polskich Normach. Dokumentacja projektowa powinna być wykonana w 5-ciu egzemplarzach w edycji papierowej (w czystej technice graficznej, oprawiony w okładkę formatu A-4 w sposób uniemożliwiający zdekompletowanie projektu) oraz edycji cyfrowej. Pliki rysunkowe powinny zostać zapisane w formacie PDF. progeo sp. z o.o. 23

25 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Podstawę do wykorzystania projektów do celów budowlanych będą stanowić jedynie wydruki tekstów i rysunków w formacie papierowym. Specyfikacja techniczna wykonania i odbioru robót budowlanych winna być wykonana w 5-ciu egzemplarzach w edycji papierowej (oprawiona w okładkę formatu A-4 w sposób uniemożliwiający zdekompletowanie opracowania) oraz w egz. edycji cyfrowej Trwałość elementów instalacji do stabilizacji tlenowej Projektowana minimalna trwałość stałych elementów instalacji stabilizacji tlenowej powinna być zgodna z niżej wymienionymi okresami: konstrukcje budowlane i rurociągi - 50 lat urządzenia mechaniczne i elektryczne - 15 lat oprzyrządowanie i systemy sterowania - 10 lat przyrządy obliczeniowe i związane z procesami - 10 lat. Projekt powinien uwzględniać ekstremalne warunki, jakie mogą wystąpić w okresie eksploatacji instalacji stabilizacji tlenowej, a także podczas wykonywania robót budowlanych. Przewidziane w projekcie rozwiązania techniczne budowli, wyposażenia technologicznego i pomocniczego winny być dostosowane do miejscowych warunków klimatycznych i optymalne z punktu widzenia przyjętych metod pracy Mapa do celów projektowych Opracowanie aktualnej mapy sytuacyjno-wysokościowej do celów projektowych należy do obowiązków Wykonawcy Decyzja o środowiskowych uwarunkowaniach Zamawiający posiada decyzję o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia objętego zamówieniem (decyzja Wójta Gminy Radzyń Podlaski znak A-OR z dn r., która stanowi Załącznik nr 7 do części informacyjnej PFU. Do obowiązków Wykonawcy należy weryfikacja zapisów załączonej Decyzji środowiskowej i w przypadku gdy zaproponowane rozwiązanie będą odbiegać od jej zapisów, jej aktualizacja i/lub zmiana Miejscowy Plan Zagospodarowania Przestrzennego Teren przeznaczony pod budowę kompostowni objęty jest Miejscowym Planem Zagospodarowania Przestrzennego, który został uchwalony uchwałą Nr VIII.228/10 Rady Gminy Radzyń Podlaski z dnia 28 października 2010r. Zapisy Miejscowego Planu Zagospodarowania Przestrzennego częściowo są sprzeczne z planowaną inwestycją w zakresie: nieprzekraczalnej linii zabudowy oraz obszarem terenu określonego symbolem R9 O jako istniejące składowisko z przeznaczeniem do rekultywacji leśnej (załącznik 25b MPZP). Uchwałą Nr V/69/2015 Rady Gminy Radzyń Podlaski z dnia 27 października 2015r. przystąpiono do sporządzenia nowego Planu Zagospodarowania Przestrzennego, który będzie uwzględniał planowaną inwestycję, opisaną w niniejszym Programie Funkcjonalno - Użytkowym. Zgodnie z informacjami przekazanymi od Zamawiającego, nowy Miejscowy Plan Zagospodarowania Przestrzennego powinien zacząć obowiązywać w 2016r. Zamawiający przed rozpoczęciem prac projektowych przekaże Wykonawcy nowy Plan (wypis i wyrys). progeo sp. z o.o. 24

26 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Uzgodnienie prac projektowych z Zamawiającym Wykonawca jest zobowiązany do okazania Zamawiającemu w celu zaopiniowania: projektu technologicznego (wstępnego), projektu budowlanego, projektów wykonawczych, informacji BIOZ, specyfikacji STWIORB. Zamawiający przedstawi swoją opinię w okresie do 10 dni roboczych. W ciągu maksymalnie 2 tygodni Wykonawca wprowadzi zmiany w opiniowanych dokumentach i przedstawi je ponownie Zamawiającemu do akceptacji. Na etapie projektu budowlanego należy uzgodnić z Zamawiającym, sposób rozwiązania kolizji z istniejącym uzbrojeniem terenu Projekt technologiczny (wstępny) Wykonawca przed przystąpieniem do opracowywania projektu budowlanego musi przedłożyć Zamawiającemu projekt technologiczny (wstępny), celem sprawdzenia zgodności z zapisami PFU oraz akceptacji i zatwierdzenia zgodnie z procedurą i zapisami zawartymi w Umowie. Czas akceptacji projektu technologicznego (wstępnego) przez Zamawiającego wynosi 10 dni roboczych od daty przekazania projektu przez Wykonawcę. Projekt Technologiczny wraz z Wytycznymi Budowlanymi, powinien być uszczegółowieniem złożonej oferty i zawierać m.in.: I. Opis ogólny inwestycji zawierający co najmniej: określenie przedmiotu inwestycji wraz z określeniem efektów jego realizacji oraz określenie jego lokalizacji, obliczenia bilansowe strumieni odpadów, zestawienie planowanego wyposażenia instalacji w niezbędne urządzenia technologiczne, podanie zapotrzebowania na energię elektryczną, wodę, inne media, opis przebiegu procesu technologicznego kompostowania, wykaz niezbędnych warunków technicznych i uzgodnień, umożliwiających realizację przedsięwzięcia, opis aspektów środowiskowych inwestycji ze szczególnym naciskiem na stwierdzenie zgodności z wydaną dla inwestycji decyzją środowiskową i Miejscowym Panem Zagospodarowania Przestrzennego, II. Szczegółowy opis techniczny instalacji do stabilizacji tlenowej, zawierający co najmniej: a) Opis układu technologicznego. Schemat układu technologicznego wraz z wyspecyfikowaniem wszystkich zlokalizowanych na niej elementów i urządzeń (wykaz proponowanych urządzeń). Opis procesu intensywnej stabilizacji tlenowej (pierwszej fazy stabilizacji tlenowej) zawierający: opis technologii (wilgotność w %, przewidywana wartość AT4, itp.), sposób transportu materiału, rodzaj zamknięcia, ilość i wielkość tuneli (długość [m], szerokość [m], wysokość [m], wym. użytkowe wynikające z wymagań technologii), długość przetrzymania materiału w tunelach [doby], temperatura procesu, sposób napowietrzania, sposób przerzucania materiału (jeśli jest wymagany), odbiór materiału z tuneli, b) Opis procesu dojrzewania (drugiej fazy stabilizacji tlenowej) zawierający: opis technologii (wilgotność w %, przewidywana wartość AT4, itp.), sposób transportu materiału, ilość i wielkość zadaszonego placu (długość [m], szerokość [m], wysokość [m], długość przetrzymania materiału na placu [doby], temperatura procesu, sposób napowietrzania, sposób przerzucania materiału, odbiór materiału z placu. c) Opis instalacji oczyszczania powietrza procesowego: Opis miejsc i sposobu, ujmowania powietrza procesowego z podaniem krotności wymian, skierowania strumienia powietrza procesowego, progeo sp. z o.o. 25

27 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Opis poszczególnych elementów instalacji oczyszczania powietrza procesowego zawierający: parametry charakterystyczne, w tym czas styku powietrza procesowego ze złożem biofiltra, przepływ [Nm 3 /h], obciążenie powierzchniowe biofiltra [m 3 /m 2 /h], Opis wymaganych do zastosowania substancji chemicznych (o ile są wymagane) oraz mediów z podaniem ich rocznego zużycia, Należy podać łączny maksymalny pobór mocy przez instalację oczyszczania powietrza procesowego [kw], d) Zestawienie niezbędnych pracowników zatrudnionych przy obsłudze instalacji, e) Opis systemu sterowania oraz wizualizacji procesów, systemów automatyki, standardu przesyłu sygnałów etc. Opis techniczny powinien ponadto zawierać: wydajność instalacji [Mg/rok, m 3 /rok], zapotrzebowanie na energię elektryczną [kwh/mg], zużycie mediów (wody [m 3 /Mg], reagentów i chemikaliów [kg/mg]) i ilość ścieków/odcieków technologicznych [m 3 /Mg]) w odniesieniu do ilości odpadów na wejściu do instalacji. III. Następujące opracowania w wersji graficznej: a) Koncepcję Zagospodarowania Terenu opracowaną na aktualnej mapie do celów projektowych zawierającą m.in. układ sieci uzbrojenia technicznego wraz ze wskazaniem punktów przyłączenia do mediów, i/lub do istniejących sieci uzbrojenia terenu na obszarze Zakładu, lokalizację projektowanych obiektów wchodzących w zakres niniejszej Inwestycji. Sugerowane lokalizacje obiektów podane w Załączniku nr 3 do części informacyjnej niniejszego Programu Funkcjonalno Użytkowego są formą koncepcyjną. Zamawiający dopuszcza zmianę wzajemnego usytuowania obiektów budowlanych wymaganych do zrealizowania w ramach niniejszego zamówienia, pod warunkiem ich lokalizacji na terenie przewidywanej inwestycji w granicach działek, do których Zamawiający posiada prawo dysponowania gruntem. Ostateczne zagospodarowanie terenu w granicach inwestycji Wykonawca uzgodni z Zamawiającym na etapie projektu budowlanego. b) Schematy technologiczne, IV. Bilans energetyczny i wodny/ścieków instalacji. Bilans energetyczny powinien zawierać zestawienie poborów energii urządzeń technologicznych oraz wszystkich innych urządzeń pomocniczych. Bilans wodny/ścieków powinien uwzględniać wszystkie źródła poboru wody i odprowadzenia ścieków/odcieków. V. Zestawienie reagentów chemicznych wykorzystywanych w instalacji (o ile takie występują). Bilans reagentów chemicznych niezbędnych podczas prowadzenia procesu stabilizacji tlenowej. Ze szczególnym uwzględnieniem reagentów chemicznych wykorzystywanych w zaproponowanym procesie technologicznym Instrukcja eksploatacji Instrukcja eksploatacji powinna zawierać: a) zabezpieczenie materiałowe, sprzętowe, osobowe, logistyczne na potrzeby eksploatacji, b) opis i przebieg poszczególnych procesów technologicznych, c) pełne i wyczerpujące instrukcje obsługi wszystkich wykonanych instalacji wraz z zaleceniami eksploatacyjnymi, d) schematy powykonawcze wszystkich połączeń elektrycznych i rysunki przedstawiające rozmieszczenie głównych urządzeń Zakładu wraz z instrukcjami montażu i demontażu oraz instrukcją ruchową, e) wykaz dostarczonych maszyn, sprzętu i urządzeń wraz z nazwą producenta, właściwym modelem i numerem każdej maszyny, sprzętu lub urządzenia oraz numerem katalogowym, progeo sp. z o.o. 26

28 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne f) instrukcje i procedury uruchamiania, eksploatacji i wyłączania instalacji, g) specyfikacje wszystkich stałych i zmiennych nastaw wyposażenia, zweryfikowanych podczas prób końcowych, h) harmonogram okresowej konserwacji każdej dostarczonej maszyny, sprzętu i urządzenia, i) opis stanów awaryjnych, zapobieganie stanom awaryjnym, postępowanie w czasie awarii, usuwanie skutków awarii, j) wykaz części zamiennych i zużywających się, zapewniających ciągłą eksploatację w okresie objętym gwarancją, k) wykaz narzędzi, smarów i innych materiałów eksploatacyjnych, l) certyfikaty prób dla elementów ich wymagających, m) dokumentacje techniczno-ruchowe maszyn i urządzeń, n) wykaz załogi wraz z wymaganiami kwalifikacyjnymi Wymagania odnośnie prac przygotowawczych Przed rozpoczęciem prac budowlanych należy dokonać przygotowania terenu budowy (terenu placu budowy) i przygotowania zaplecza budowy w miejscach ostatecznie zaakceptowanych przez Zamawiającego. Zamawiający wskaże punkty poboru wody oraz energii elektrycznej. Wykonawca zobowiązuje się do uregulowania należności za pobór energii elektrycznej, wykorzystywanej na cele realizacji niniejszej umowy. Wykonawca zobowiązany jest do zainstalowania podlicznika energii elektrycznej, którego wskazanie będzie podstawą do refakturowania energii elektrycznej przez Zamawiającego. Cena rozliczenia energii będzie równa cenie zakupu energii elektrycznej, jaką Zamawiający płaci sprzedawcy energii. Do zadań Wykonawcy należeć będzie wycinka drzew i krzewów o ile podczas wizji terenowej Wykonawca stwierdzi taką konieczność. Opłatę za ewentualne usunięcie drzew i krzewów ponosi Zamawiający. Inwestycja koliduje z uzbrojeniem technicznym terenu w niewielkim zakresie, głównie w miejscach przyłączenia do sieci na południowym obrzeżu planowanej inwestycji. Sposób rozwiązania kolizji należy uzgodnić z Zamawiającym. Teren inwestycji zlokalizowany nie jest zróżnicowany. Różnice rzędnych terenu wahają się w przedziale ok. 0,2-0,5m. Główną część technologiczną należy zrealizować w taki sposób aby ograniczyć do minimum zakres prac związanych z makroniwelacją terenu. Należy zachować wymaganą prawem odległość od drogi DK19 od strony północnej Zakładu i/lub wystąpić o zgodę do zarządcy na zbliżenie się do drogi o ile zajdzie taka. Przy lokalizacji poszczególnych obiektów budowlanych pod względem warunków ppoż., należy brać pod uwagę obecne zagospodarowanie i eksploatację Zakładu oraz odległość od innych obiektów występujących poza Zakładem (np. kwatera składowiska) Ogólne właściwości funkcjonalno-użytkowe Wszystkie podawane poniżej parametry i wskaźniki są to wartości przewidywane i orientacyjne, a ostateczne będą określone przez Wykonawcę w zrealizowanym przez niego projekcie budowlanym i wykonawczym. Wykonawca winien kierować się zapisami niniejszego PFU oraz kompletnością, celowością i funkcjonalnością proponowanych rozwiązań. Wykaz obiektów budowlanych i instalacji, przewidzianych do realizacji w ramach niniejszego zadania, zestawiono w poniższej w tabeli: progeo sp. z o.o. 27

29 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Tabela 2. Wykaz obiektów budowlanych i instalacji dla Budowy kompostowni odpadów na terenie ZZOK w Adamkach. Lp. OBIEKT JEDN. ILOŚĆ JEDN. 1. Zamknięte tunele stabilizacji tlenowej (obiekt nr 1) kpl Technologiczny bufor magazynowy (obiekt nr 2) m Plac na dojrzewanie kompostu z częściowym zadaszeniem (obiekt nr 3), w tym: m Zadaszona część nowoprojektowanego placu technologicznego (wiata) m Zadaszona część istniejącego placu technologicznego (wiata) m Ciągi komunikacyjne (obiekt nr 4) m Wentylatorownia (obiekt nr 5) m Biofiltr (obiekt nr 6) kpl Zbiornik na odcieki (obiekt nr 7) kpl Zbiornik na wody opadowe czyste (obiekt nr 8) kpl Mur oporowy (obiekty nr 9 i 10) mb Instalacja zewnętrzna kanalizacji deszczowej mb Instalacja zewnętrzna kanalizacji odciekowej mb Instalacja kanalizacji tłocznej mb Instalacja zewnętrzna wodociągowa mb Instalacja zewnętrzna elektroenergetyczna mb Instalacja zewnętrzna teletechniczna mb Oświetlenie mb Osadnik i separator ropopochodnych kpl Roboty rozbiórkowe (według opisu w pkt ) kpl. 1 Określenie wielkości możliwych przekroczeń lub pomniejszeń przyjętych parametrów powierzchni, kubatur lub wskaźników, należy dokonywać wg wymogów przepisów i norm dotyczących określanych parametrów. Zamawiający dopuszcza następujące tolerancje długości, powierzchni i kubatury wskazanych w niniejszym PFU, jednak w zakresach zgodnych z obowiązującymi przepisami i wydanymi decyzjami oraz zapewnieniem funkcjonalności rozwiązań: -10% +10% Szczegółowe właściwości funkcjonalno-użytkowe Istniejące zagospodarowanie terenu oraz projekt zagospodarowania terenu inwestycji przedstawiono na Załączniku nr 2 do części informacyjnej PFU. Szczegółowe wymagania funkcjonalno-użytkowe dotyczące poszczególnych nowoprojektowanych elementów inwestycji (Załącznik nr 3) przedstawiono poniżej: Zamknięte tunele kompostowe (obiekt nr 1) Reaktory stabilizacji tlenowej w układzie zamkniętym (tunele kompostowe zamknięte) muszą zapewnić stabilizację odpadów frakcji 0-80 mm zmieszanych odpadów komunalnych w ilości min Mg/rok. Należy zaprojektować i wykonać min. 4 szt. tuneli stabilizacji tlenowej dla odpadów pochodzących z sortowni odpadów, frakcja 0-80 mm, tj. frakcja podsitowej, odpadów zielonych i bioodpadów z selektywnej zbiórki oraz odpadów frakcji powyżej 80 mm (suszenia RDF). Stabilizacja tlenowa musi odbywać się w reaktorach zamkniętych z aktywnym, automatycznym napowietrzaniem pozytywnym (poprzez wdmuchiwanie) z uwagi na niższe zużycie energii, niższe ryzyko kolmatacji systemu napowietrzania, bardziej równomierny rozkład wody w odpadach poddawanych procesowi, minimalizację ryzyka występowania stref beztlenowych. Proces stabilizacji tlenowej powinien być prowadzony osobno, dla każdego reaktora (tunelu kompostowego). progeo sp. z o.o. 28

30 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Instalację stabilizacji tlenowej stanowią zamknięte tunele kompostowe, które będą zapełniane cyklicznie. Czasy przetrzymania w poszczególnych etapach procesu biostabilizacji winny spełniać co najmniej wymagania aktualnie obowiązującego rozporządzenia o MBP. Wymagania odnośnie konstrukcji zamkniętych tuneli kompostowych podano w punkcie Szczegółowe wymagania technologiczne dla zamkniętych tuneli kompostowych określono w Załączniku nr 9. Załadunek (napełnianie tuneli) i rozładunek (opróżnianie tuneli po zakończonym procesie intensywnego stabilizacji tlenowej) będzie następował przy pomocy ładowarki kołowej. Minimalna szerokość strefy załadunku i rozładunku tuneli stabilizacji tlenowej powinna wynosić min. 13 m. Do tej wartości należy doliczyć długość drzwi, które otwierają się na strefę załadunku i rozładunku tuneli stabilizacji tlenowej (o ile takie występują w oferowanej technologii). Sposób otwierania reaktora nie może ograniczać ruchu maszyn w strefie załadunku i rozładunku. Zamawiający ze względów eksploatacyjnych preferuje zamknięcie tuneli kompostowych w formie bram przesuwnych, otwieranych ręcznie nie ograniczających strefy załadunku/rozładunku. Do transportu powietrza do wewnątrz tuneli kompostowych należy zastosować wentylatory promieniowe, które umożliwią przeciwdziałanie stracie ciśnienia wywołanej poprzez kompostujący materiał. Każdy z tuneli ma być obsługiwany przez oddzielny wentylator. Wentylatory należy zabezpieczyć przed wpływem warunków atmosferycznych. Napowietrzanie będzie odbywać się poprzez cykliczną pracę wentylatorów. Celem napowietrzania jest dostarczenie odpowiedniej ilości tlenu mikroorganizmom w stabilizowanym materiale. Elementy systemu napowietrzania będą wykonane z materiału odpornego na działanie substancji chemicznych zawartych w powietrzu procesowym. Odprowadzenie powietrza zanieczyszczonego powinno pozwalać na utrzymanie wszystkich tuneli w podciśnieniu, niezależnie od tego czy wentylator napowietrzający tunel jest włączony czy nie. Zamknięte tunele kompostowe wyposażone będą w system zraszania odpadów o ile wymaga tego technologia. Odbiór odcieków w tunelach kompostowych odbywać się będzie za pomocą kanałów systemy napowietrzania (kanałami napowietrzającymi). Wymaga się, aby instalacja została dostarczona i zaprojektowana wraz z wszelką niezbędną aparaturą kontrolną, pomiarową i pomocniczą, okablowaniem, orurowaniem i armaturą. Wymaga się dostarczenia instalacji technologicznej o wysokim stopniu niezawodności i dużej sprawności. Instalacja powinna działać w ruchu automatycznym, poprzez oprogramowanie sterujące. Codzienne czynności obsługowe powinny się ograniczać do kontroli jej pracy, zdalnej zmiany nastaw (w razie potrzeby). Instalacja technologiczna musi zostać wyposażona w niezbędne wyłączniki bezpieczeństwa i pozostałe elementy BHP i ppoż. Wszelkie miejsca wymagające okresowej obsługi personelu powinny być łatwo dostępne, w sposób zgodny z obowiązującymi przepisami. Zamawiający dopuszcza zastosowanie rurociągów, kształtek i elementów instalacji wentylacji technologicznej zamkniętych tuneli kompostowych wykonanej z polipropylenu (PP), pod warunkiem że spełnią warunki określone w PFU Technologiczny bufor magazynowy (obiekt nr 2) Należy wykonać technologiczny bufor magazynowy służący do czasowego magazynowania odpadów kierowanych do tunelu oraz ich ewentualnej homogenizacji (mieszanie) i korekty wilgotności. Bufor wykonać w postaci żelbetowego boksu o wymiarach analogicznych jak zaproponowane wymiary części żelbetowej tuneli zamkniętych (reaktorów) stabilizacji tlenowej. Zakładane wymiary boksu: szer. x dł. wys. : ok. 6,5 x 20,0 x 4,0. Dopuszcza się wykonanie ścian boksu z prefabrykowanych bloczków oporowych (np. typu legio-blok lub równoważne). Ściany bufora muszą być wykonane w szczelny sposób uniemożliwiający przedostawanie się odcieków z magazynowanego wewnątrz niego materiału. progeo sp. z o.o. 29

31 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Należy wykonać zadaszenie nad boksem uniemożliwiające oddziaływanie czynników atmosferycznych (opady deszczu i śniegu) na zgromadzony w boksie odpad. Boks należy wyposażyć w system zraszania umożliwiający korektę wilgotności przed skierowaniem odpadów do zamkniętych tuneli stabilizacji tlenowej Plac na dojrzewanie kompostu z częściowym zadaszeniem (obiekt nr 3) Nawierzchnia nowoprojektowanego placu betonowa lub z betonu asfaltowego, uszczelniona. Plac, od strony wschodniej zewnętrznej, powinien być ograniczony krawężnikiem betonowym wyniesionym. Krawężnik od strony wschodniej (bezpośrednie sąsiedztwo ze zrekultywowaną kwaterą) powinien uniemożliwiać przedostawanie się zmagazynowanego na placu materiału, podczas prowadzenia procesów technologicznych (przerzucanie pryzm ładowarką i/lub przerzucarką), do rowu opaskowego zrekultywowanej kwatery. Spadek placu kompostowego należy tak ukształtować aby uniemożliwić napływ odcieków do wnętrza tuneli kompostowych. Szacowana powierzchnia nowego placu technologicznego wynosi ok. 2510m 2 (obiekt nr 3), w tym ok. 460m 2 (obiekt nr 3.1) to zadaszona część placu przed tunelami kompostowymi (wiata). Dodatkowo w ramach placu dojrzewania kompostu przewiduje się zadaszenie w formie wiaty, istniejącego placu o pow. ok. 960 m 2. (obiekt nr 3.2) Część nowoprojektowanego placu na całej szerokości tuneli kompostowych (reaktorów) i długości min. 13 metrów należy przewidzieć jako plac technologiczny (460m 2 ) służący do obsługi tunelów kompostowych. Nad tą częścią placu przewiduje się wykonanie zadaszenia w formie wiaty. Dodatkowo należy przewidzieć zadaszenie części istniejącego placu dojrzewania (obiekt nr 3.2) w formie wiaty o analogicznej konstrukcji jak opisana powyżej wiata nad placem technologicznym służącym do obsługi tuneli kompostowych (obiekt nr 3.1). W ramach wykorzystania istniejącego placu przewiduje się uzupełnienie istniejących murów oporowych od strony północnej i południowej. Przewidywana długość murów oporowych szacuje się na ok. 60 mb (obiekt nr 9). Mury w technologii analogicznej jak istniejące, zapewniające szczelność i wytrzymałość, opisane szczegółowo w punkcie Wiaty to obiekty jednokondygnacyjne i jednonawowe o powierzchni: ok. 460 m 2 (w przypadku obiektu 3.1) i wysokości ok. 8 m oraz powierzchni ok. 960 m 2 (w przypadku obiektu 3.2). Konstrukcja wiat nad obszarami 3.1 oraz 3.2 analogiczna względem siebie: stalowa lekka, konstrukcja dachu stalowa. Zastosować konstrukcję, połączenia montażowe i materiały odporne na korozję lub wykonać zabezpieczenie antykorozyjne. Zaprojektowane rozwiązania mają zapewnić sprawną i bezpieczną obsługę komunikacyjną, a parametry techniczne placu (geometria i konstrukcja) powinna być dostosowana do potrzeb taboru obsługującego projektowaną instalację trzyosiowych samochodów ciężarowych typu wywrotka, kontenerowiec (także typu TIR o DMC 40 Mg), ładowarka itp. Konstrukcja placu wykonana na podłożu kategorii G1 o module sprężystości (wtórnym) nie mniejszym niż 120 MPa i wskaźniku zagęszczenia nie mniejszym niż 1,03. Przekroje konstrukcyjne nawierzchni placu, muszą być zgodne, zależnie od przyjętej kategorii ruchu, z wymaganiami określonymi w Rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia r. Spływ odcieków z placu odbywać się powinien grawitacyjnie poprzez odwodnienie liniowe i zewnętrzną instalację kanalizacji odciekowej do zbiornika na odcieki. Wody opadowe z powierzchni dachowej wiaty trafiać będą do nowoprojektowanego zbiornika na wody deszczowe. W wiacie należy wykonać instalację elektryczną i oświetlenie. Ściany tuneli kompostowych oddzielające poszczególne reaktory (zamknięte tunele kompostowe) oraz elementy konstrukcyjne wiaty ze względu na swoją lokalizację będącą narażoną na uszkodzenia mechaniczne należy zabezpieczyć odbojami. progeo sp. z o.o. 30

32 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Ciągi komunikacyjne (obiekt nr 4) Należy wykonać ciągi komunikacyjne, poprzez utwardzenie pasa zieleni pomiędzy projektowanym placem dojrzewania odpadów (obiekt nr 3) a istniejącym ogrodzeniem Zakładu o pow. ok m 2. Dodatkowo w ramach wykonania utwardzenia placu należy dokonać demontażu istniejącego ogrodzenia od strony północno-zachodniej i jego zastąpienie murami oporowymi (obiekt nr 10). Przewidywana długość murów oporowych szacuje się na ok. 108 mb (obiekt nr 9). Mury w technologii analogicznej jak istniejące opisane szczegółowo w punkcie Konstrukcję nawierzchni wykonać w technologii i konstrukcji analogicznej jak w przypadku projektowanego placu dojrzewania kompostu (obiekt nr 3). Odwodnienie ciągów komunikacyjnych ze względu na kontakt z odpadami należy traktować jako wody odciekowe. Zamawiający przewiduje wykonanie utwardzenia ze spadkiem w kierunku projektowanego placu dojrzewania kompostu (obiekt nr 3) i w tym miejscu ujęcie odcieków np. betonowymi korytkami ściekowymi lub z wykorzystaniem odwodnienia liniowego systemowego. Lokalizację ciągów komunikacyjnych oraz przewidywany przebieg murów oporowych (obiekt nr 10) przedstawiono na Załączniku nr Wentylatorownia (obiekt nr 5) W zależności od technologii wentylatorownia obejmuje układ wentylatorów nawiewnych do reaktorów i/lub wentylatora wywiewnego, tłoczącego powietrze do instalacji oczyszczania powietrza procesowego. Wentylatorownia może być wykonana jako zadaszona galeria lub otwarta płyta za tunelami kompostowymi. W wentylatorowni należy zlokalizować wentylatory napowietrzające (jeden wentylator dla każdego zamkniętego tunelu kompostowego). W przypadku, gdy technologia nie wymaga budowy wentylatorowni w formie zadaszonej galerii, wszystkie wentylatory powinny być odporne na działanie czynników atmosferycznych. Projektowany system sterowania procesem powinien umożliwić transmisję danych do stanowiska komputerowego zlokalizowanego w istniejącym budynku adminsitracyjno socjalnym Biofiltr (obiekt nr 6) Biofiltr wchodzi w skład instalacji do oczyszczania powietrza procesowego, dla której wymagania określono w pkt Powietrze poprocesowe wyprowadzone zostaje systemem rurociągów i kierowane będzie na biofiltr. Przemieszczające się z dołu ku górze (przez filtrujący materiał) zużyte powietrze zostaje uwolnione z uciążliwych substancji zapachowych. Za proces uwolnienia odpowiedzialne są materiał filtrujący, względnie mikroorganizmy i wentylacja. Strumień zużytego powietrza biofiltra jest oddawany bezpośrednio do atmosfery. Żyjące w materiale biofiltra mikroorganizmy umożliwiają przez swoją przemianę materii przekształcenie zapachowych związków węgla w CO2 i ciepło. W ten prosty, lecz efektywny sposób mogą być zminimalizowane emisje zapachów, do jakich doszło na skutek procesu rozkładu. Złoże filtracyjne w biofiltrze powinno być wykonane ze skalibrowanych materiałów organicznych, których wymiana nie powinna być konieczna w ciągu pierwszych 5 lat. Do zadań Wykonawcy należy dobór materiału filtracyjnego dla oczyszczania powietrza procesowego. Dopuszcza się zastosowanie mieszaniny surowców pochodzenia organicznego. Zamawiający oczekuje realizacji biofiltra otwartego powierzchniowego, przy czym wysokość złoża filtracyjnego nie może być mniejsza niż 1,5 m. Dopuszcza się wykonanie biofiltra pionowego pod warunkiem zachowania wszystkich opisanych powyżej parametrów (czas styku, obciążenie złoża). progeo sp. z o.o. 31

33 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Należy zapewnić minimalny 30 sekundowy średni czas styku powietrza procesowego ze złożem biofiltra. Powierzchnia biofiltra musi być tak dobrana aby jego obciążenie powierzchniowe przy maksymalnej dopuszczalnej wydajności wentylatorów nie przekraczało 100 m 3 /m 2 /h. Do pomiaru wilgotności materiału w biofiltrze należy stosować przenośną sondę pomiarową. Konstrukcja betonowa lub z tworzywa sztucznego. Konstrukcja dna biofiltra musi gwarantować równomierne rozprowadzenie powietrza procesowego pod całym złożem i powolne przenikanie przez materiał filtrujący do atmosfery. Elementy konstrukcyjne biofiltra powinny być odporne na korozję (czynniki atmosferyczne oraz właściwości odpadów). Zamawiający dopuszcza biofiltr pionowy, pod warunkiem spełnienia oczekiwanych rezultatów określonych w niniejszym PFU (tj. czasu styku i obciążenia powierzchni złoża) Posadzka biofiltra, powinna zostać wykonana w sposób umożliwiający odprowadzenie powstających w nim odcieków z materiałów odpornych na czynniki chemiczne w nich występujące. Wkład biofiltra zostanie rozłożony na specjalnej konstrukcji, która będzie odporna na środowisko agresywne i umożliwi przedostawanie się powietrza przez poszczególne warstwy wkładu biofiltra oraz pozwoli na przesiąkanie wód odciekowych Zbiornik na odcieki (obiekt nr 7) Zbiornik ma za zadanie zmagazynowanie wód odciekowych powstałych na obiektach nr 1, 2, 3, 4 oraz 6. Zbiornik wykonać jako obiekt zagłębiony w gruncie o konstrukcji żelbetowej lub polietylenowej. Zbiornik należy wykonać jako dwukomorowy. W jednej komorze retencjonowane będą odcieki z obiektów 1, 2, 3.1, 3.2 oraz 6 natomiast w drugiej komorze odcieki z pozostałych obiektów 3 i 4. Pojemność każdej z komór zbiornika powinna zapewnić możliwość odbioru odcieków i ich retencję przez co najmniej 14 dni. Odcieki mogą być kierowane do procesu technologicznego (obiekty nr 1, 2 i 3). Zbiornik opróżniany wozami asenizacyjnymi. W przypadku koniecznym wykonanie przepompowni. Na zagospodarowaniu (Załącznik nr 3) przedstawiono sugerowaną lokalizację zbiornika. Rzeczywista lokalizacja powinna zostać określona na etapie projektowym i wynikać z przyjętych rozwiązań kanalizacji odciekowej Zbiornik na wody opadowe czyste (obiekt nr 8) Zbiornik ma za zadanie zmagazynowanie wód opadowych czystych z powierzchni dachowych tj. z obiektów nr 1, 2, 3 (w części zadaszonej). Zbiornik na wody opadowe czyste wykonać jako obiekt zagłębiony w gruncie o konstrukcji żelbetowej jako komorę przylegającą do istniejącego zbiornika na wody opadowe ze zrekultywowanej kwatery składowiska. Pojemność zbiornika powinna zapewnić możliwość odbioru wód opadowych i ich retencję przez co najmniej 14 dni. Wody opadowe mogą być kierowane, w pierwszej kolejności, do procesu technologicznego (obiekty nr 1, 2, 3 oraz ewentualnie 6). W tym celu należy przewidzieć wykonanie pompowni w niezależnej komorze (studni) umożliwiającej ponowne wykorzystanie wód opadowych czystych w procesach technologicznych (zraszanie pryzm kompostowych na placu, zraszanie wsadu w reaktorach etc.). Zbiornik opróżniany wozami asenizacyjnymi. W przypadku koniecznym wykonanie przepompowni. Na zagospodarowaniu (Załącznik nr 3) przedstawiono sugerowaną lokalizację zbiornika. Rzeczywista lokalizacja powinna zostać określona na etapie projektowym i wynikać z przyjętych rozwiązań kanalizacji odciekowej. progeo sp. z o.o. 32

34 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Mur oporowy (obiekty nr 9 i 10) Mur oporowy z elementów prefabrykowanych. Stanowiący uzupełnienie już istniejącego wykonanego z prefabrykowanych elementów żelbetowych typu L o wysokości 2,5m, zabezpieczających przed wypływem odcieków obiekt nr 9 o długości ok. 60 mb oraz mur w analogicznej technologii wzdłuż zachodnio-północnej krawędzi Zakładu (obiekt nr 10) o szacowanej długości ok. 108 mb, wykonany w zastępstwie demontowanego w tym celu ogrodzenia z siatki. Mury oporowe wykonane w tożsamej technologii do już istniejącego. Przewidywana łączna długość muru oporowego: ok. 168 mb. Odcinki muru do oznaczono na Załączniku nr Instalacja zewnętrzna kanalizacji deszczowej Ścieki deszczowe z powierzchni dachowych, powinny zostać ujęte w system kanalizacji deszczowej i skierowane do projektowanego zbiornika, zlokalizowanego na północy Zakładu w bezpośrednim sąsiedztwie do już istniejącego. Rury spustowe do wysokości około 2 metrów nad powierzchnią gruntu wykonać z żeliwa (dopuszcza się zastosowanie rur z tworzyw sztucznych po akceptacji Zamawiającego) i w miejscach narażonych na uszkodzenia mechaniczne zabezpieczyć odbojami. Na podejściach pod rury spustowe zastosować rewizje czyszczakowe. Przewody i kształtki kanalizacji deszczowej wykonać z rur PVC lub PEHD, układanych na podsypce. Na załamaniach stosować studnie rewizyjne betonowe. Kinety studni mają być szczelne, z betonu hydroszczelnego, kręgi betonowe łączone na uszczelkę. Zastosować wpusty drogowe betonowe z kratą żeliwną. Klasa odporności wpustów oraz włazów kanałowych dostosowana do przewidywanych obciążeń: na terenach zielonych nie najazdowych, co najmniej C250, natomiast na terenach utwardzonych-najazdowych, co najmniej D400. Szacowana długość instalacji zewnętrznej kanalizacji deszczowej to ok. 300 m. Trasę prowadzenia kanalizacji zaznaczyć taśmą ostrzegawczą oraz tabliczkami emaliowanymi na murze/słupku Instalacja zewnętrzna kanalizacji odciekowej Odcieki z powierzchni utwardzonych przeznaczonych pod procesy technologiczne i do komunikacji (obiekty nr 3 i 4), odcieki z tuneli kompostowych (stabilizacji tlenowej) zamkniętych i bufora magazynowego (obiekty nr 1 i 2) oraz odcieki z instalacji oczyszczania powietrza procesowego (obiekt nr 6), należy skierować do zbiornika (obiekt nr 7), zgodnie z opisem w punkcie Ilość odcieków powinna być minimalizowana. Szacowana długość kanalizacji odciekowej wynosić będzie ok. 250 m, do obowiązków Wykonawcy należy zaprojektowanie i wykonanie instalacji kanalizacji odciekowej. Przewody i kształtki kanalizacji odciekowej wykonać z rur PVC lub PEHD układanych na podsypce. Na załamaniach stosować studnie rewizyjne betonowe. Kinety studni mają być szczelne, z betonu hydroszczelnego, kręgi betonowe łączone na uszczelkę. Zastosować wpusty drogowe betonowe z kratą żeliwną. Klasa odporności wpustów oraz włazów kanałowych dostosowana do przewidywanych obciążeń: na terenach zielonych nie najazdowych, co najmniej C250, natomiast na terenach utwardzonych-najazdowych, co najmniej D400. Trasę prowadzenia kanalizacji zaznaczyć taśmą ostrzegawczą oraz tabliczkami emaliowanymi na murze/słupku. W przypadku stwierdzenia takiej konieczności (wykorzystanie odcieków do celów technologicznych) przewidzieć wykonanie pompowni Instalacja zewnętrzna kanalizacji tłocznej Należy zaprojektować instalację zewnętrzną kanalizacji tłocznej umożliwiającą ponowne wykorzystanie wód opadowych i ewentualnie odcieków w procesach technologicznych. progeo sp. z o.o. 33

35 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Odcinek tłoczny wykonać z rur i kształtek PEHD. Na przyłączach zastosować armaturę odcinającą. Przewody układać na podsypce, zastosować obsypkę. Trasę prowadzenia kanalizacji tłocznej zaznaczyć taśmą ostrzegawczą oraz tabliczkami emaliowanymi na murze/słupku. Szacowana długość odcinka kanału tłocznego do wykonania w ramach niniejszego zadania wynosi ok. 180 m Instalacja zewnętrzna wodociągowa Należy zaprojektować instalację zewnętrzną wodociągową zabezpieczającą dostawę wody do celów technologicznych i ppoż. Obecne zapotrzebowanie na wodę zimną dla obiektów na terenie Zakładu wynosi ok. 2,5 dm 3 /s. Przed przystąpieniem do prac projektowych Wykonawca wystąpi do Przedsiębiorstwa Wodociągów i Kanalizacji w Radzyniu Podlaskim, celem określenia parametrów pracy wodociągu (wydajność i ciśnienie w sieci na terenie Zakładu). Na tej podstawie w oparciu o wymagania technologiczne Wykonawca określi konieczność lub jej brak, budowy dodatkowych urządzeń sieciowych (np. hydrofornia). Zakład zasilany jest z sieci wodociągowej w160 PVC przebiegającej wzdłuż działki 12/1. Przewiduje się wykonanie przyłączy z rur i kształtek PEHD. Na przyłączach zastosować armaturę odcinającą. Przewody układać na podsypce, zastosować obsypkę. Trasę prowadzenia przyłączy zaznaczyć taśmą ostrzegawczą oraz tabliczkami emaliowanymi na murze/słupku. Szacowana długość instalacji zewnętrznej wodociągowej do wykonania w ramach niniejszego zadania wynosi ok. 70 m Instalacja zewnętrzna elektroenergetyczna i teletechniczna Zakład zasilany jest ze stacji transformatorowej 15/0,4 kv o mocy szczytowej do 360 kw na jego terenie. Obecna konsumpcja energii elektrycznej przez Zakład, na podstawie posiadanej umowy na przyłączenie z dnia r. nr UD_02684/2013/B21, wynosi ok. 200 kw. Z istniejącej stacji transformatorowej zostanie wykonane przyłącze do projektowanej instalacji. Szacowana długość instalacji zewnętrznej elektroenergetycznej zasilającej ok. 60 m. Przyłącze wykonane do rozdzielni przy kompostowni. W przypadku przekroczenia rezerwy mocy przyłączeniowej, będącej w dyspozycji Zamawiającego, należy przewidzieć przebudowę, bądź wymianę transformatora na nowy. Na potrzeby kontrolowania procesami technologicznymi w kompostowni należy wykonać system sterowania umożliwiający transmisję danych do stanowiska komputerowego instalację zewnętrzną teletechniczną. Stanowisko komputerowe umożliwiające sterowanie procesami technologicznymi zlokalizowane zostanie w istniejącym budynku administracyjno socjalnym. Szacowana długość instalacji zewnętrznej teletechnicznej wynosi ok. 100 m Oświetlenie Place manewrowe, place technologiczne, drogi dojazdowe powinny być oświetlone w taki sposób aby zapewnić bezpieczeństwo pracy na terenie instalacji po zmroku. Oświetlenie placu powinno mieć możliwość ustawienia natężenia oświetlenia. W trybie operacyjnym lokalizacja i natężenie oświetlenia powinno zapewnić dobrą widoczność na placach i drogach. W trybie nocnym natężenie oświetlenia powinno być redukowane do koniecznego minimum wynikającego z wymogów bezpieczeństwa i nadzoru instalacji. Punkty emitowania światła powinny być tak zaprojektowane, aby w żadnym wypadku nie dochodziło do oślepiania operatorów maszyn pracujących na instalacji stabilizacji tlenowej. Na terenie projektowanych obiektów budowlanych, należy przewidzieć oświetlenie, wstępnie przewidziano min. 3 lamp zasilanych oddzielnym obwodem stanowiących uzupełnienie istniejącego oświetlenia. Oświetlenie należy wykonać na słupach stalowych o wysokości min. 8 m, montowanych na prefabrykowanych fundamentach. Oprawy oświetlenia zewnętrznego ze źródłem progeo sp. z o.o. 34

36 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne światła sodowym 250W lub analogicznej mocy w technologii LED. Sterowanie oświetleniem samoczynne wyłącznikiem zmierzchowym lub ręcznie przełącznikami umieszczonymi w szafie. Czujnik fotoelektryczny instalować na wysokości około 3,5 m od poziomu terenu. Jako ochronę przeciwporażeniową dodatkową przed porażeniem prądem elektrycznym należy zastosować samoczynne wyłączenie zasilania. Ochronie podlegają wszystkie metalowe obudowy i korpusy urządzeń elektrycznych mogące znaleźć się pod napięciem. Przewody ochronne doprowadzić należy również do wszystkich opraw oświetleniowych. Zamawiający przewiduje wykorzystanie istniejącego oświetlenia uzupełnionego o dodatkowe punkty świetlne. Szacowana długość instalacji elektroenergetycznej oświetleniowej z rozdzielni przy kompostowni to ok. 170 m Osadnik i separator ropopochodnych (obiekt nr 11) W ramach niniejszego postępowania przetargowego należy wykonać urządzenia do usuwania zawiesin oraz węglowodorów ropopochodnych, do parametrów określonych Rozporządzeniem Ministra Środowiska z dn. 18 listopada 2014r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. z 2014r., poz. 1800), z wód opadowych i roztopowych pochodzących z powierzchni placów technologicznych Na projektowanej kanalizacji odciekowej przewidziano montaż osadnika i separatora ropopochodnych. Urządzenia do podczyszczania powinny być przystosowane do przyjęcia pełnej strugi burzowej w sposób gwarantujący bezwzględne zachowanie wymogów obowiązujących przepisów dla całej strugi na wylocie z urządzenia. Osadnik służy do usuwania z ścieków opadowych zawiesin. Separator służy do usuwania zanieczyszczeń ropopochodnych, które mogą dostać się do ścieków opadowych z dróg, po których poruszają się pojazdy samochodowe Roboty rozbiórkowe Przewidywane główne roboty rozbiórkowe związane z zamierzeniem budowlanym. W związku z rozbudową Zakładu o kompostownię stabilizacji tlenowej przewiduje się, iż w zakres tych prac wchodzi między innymi: rozbiórka istniejącego ogrodzenia z siatki ocynkowanej o wys. 2,5m wyposażonego w wysięgniki z drutem kolczastym szacowana długość ogrodzenia przeznaczonego do demontażu ok. 108,0 mb. UWAGA: Zamawiający wyklucza możliwość zastosowania urządzeń, wyposażenia oraz rozwiązań technologicznych i technicznych (konstrukcyjnych) mających charakter prototypowych, nie sprawdzonych i nie zrealizowanych w ostatnich 5 latach. Oferowana technologia musi posiadać co najmniej dwie aplikacje w odpowiadającej niniejszemu zamówieniu, formie i wydajności. Ewentualne zmiany w ilości, rodzaju i jakości wyposażenia lub rozwiązań technicznych są dopuszczalne wyłącznie, o ile wynikać będą z uzasadnionych i popartych obliczeniami lub fachową argumentacją zapisów zaakceptowanych przez Zamawiającego. progeo sp. z o.o. 35

37 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne 2. WYMAGANIA ZAMAWIAJĄCEGO DOTYCZĄCE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 2.1. Prowadzenie prac budowlanych Wykonawca jest zobowiązany Ustawą - Prawo budowlane oraz postanowieniami Zadania do wybudowania obiektów budowlanych w sposób określony w przepisach, w tym techniczno-budowlanych oraz zgodnie z zasadami wiedzy technicznej, zapewniając: 1. Spełnienie wymagań podstawowych dotyczących: - bezpieczeństwa konstrukcji, - bezpieczeństwa pożarowego, - bezpieczeństwa użytkowania, - odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska, - ochrony przed hałasem i drganiami, - oszczędności energii, 2. Warunki użytkowe zgodne z przeznaczeniem obiektu, w szczególności w zakresie: - zaopatrzenia w wodę i energię elektryczną przy założeniu efektywnego wykorzystania tych czynników, - usuwania ścieków i wody opadowej, 3. Możliwość utrzymania właściwego stanu technicznego, 4. Warunki bezpieczeństwa i higieny pracy, 5. Ochronę ludności, zgodnie z wymaganiami obrony cywilnej, 6. Ochronę obiektów wpisanych do rejestru zabytków oraz obiektów objętych ochroną konserwatorską, 7. Odpowiednie usytuowanie na działce budowlanej, 8. Poszanowanie, występujących w obszarze oddziaływania obiektu, uzasadnionych interesów osób trzecich, w tym zapewnienie dostępu do drogi publicznej, 9. Warunki bezpieczeństwa i ochrony zdrowia osób przebywających na terenie budowy. Wykonawca Robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z Dokumentacją Projektową Harmonogram Rzeczowo-Finansowy (HRF) W ciągu 2 tygodni od podpisania umowy Wykonawca przedłoży Zamawiającemu do zatwierdzenia harmonogram rzeczowo-finansowy realizacji Zadania. Szczegółowy opis do harmonogramu powinien obejmować przynajmniej następujące aspekty: metodę realizacji robót, sprzęt pomocniczy do wykonania robót, porządek robót przedstawiony w harmonogramie robót i dla każdej kategorii robót, włącznie z liczbą zatrudnionych pracowników. Szczegółowe opisy i harmonogram rzeczowo-finansowy realizacji Zadania będą obowiązujące dla Wykonawcy. Zmiany w planie robót lub w harmonogramie zostaną zaakceptowane po pisemnym zatwierdzeniu przez Zamawiającego. Wykonawca uwzględni wymagania branżowe dotyczące prowadzenia prac przy budowie Zadania. Zalecanym formatem harmonogramu jest formuła programu MS Project. progeo sp. z o.o. 36

38 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne W harmonogramie rzeczowo-finansowym należy przyjąć i uwzględnić następujące pożądane terminy pośrednie dla Zadania: - uzyskanie decyzji o pozwoleniu na budowę, - poświadczenie przejęcia robót, - uzyskanie pozwolenia na użytkowanie, - przekazanie instalacji do użytkowania. Jeżeli Wykonawca spóźni się z zatwierdzonym harmonogramem, ma on obowiązek podjąć wszelkie środki, żeby uzupełnić braki w terminie Bezpieczeństwo i Ochrona Zdrowia (BiOZ) Wykonawca będzie miał obowiązek wyznaczyć kierownika ds. BHP i podjąć wszelkie środki, żeby zapobiec wypadkom poprzez przestrzeganie zasad bezpieczeństwa. Wykonawca dostarczy na budowę i będzie utrzymywał wyposażenie konieczne dla zapewnienia bezpieczeństwa. Zapewni wyposażenie w urządzenia socjalne oraz odpowiednie wyposażenie i odzież wymaganą dla ochrony życia i zdrowia pracowników. Wykonawca zapewni i zmontuje zatwierdzone podpory, które mają chronić konstrukcje lub prace wymagające podpór, i usunie je po zakończeniu prac. Za każdym razem, kiedy będzie to wymagane lub zarządzone przez Zamawiającego, Wykonawca zakryje i zabezpieczy roboty przed czynnikami pogodowymi i uszkodzeniami, które mogą zostać spowodowane przez jego własnych lub innych pracowników wykonujących kolejne operacje. Wykonawca zapewni wszelkie niezbędne osłony przeciwpyłowe, odeskowanie, zapory i balustrady itd. i usunie je wszystkie po zakończeniu robót. Wykonawca podejmie wszelkie uzasadnione i właściwe kroki dla ochrony wszystkich miejsc na terenie budowy lub w okolicy terenu budowy, które mogą być niebezpieczne dla jego pracowników lub innych osób czy też ruchu komunikacyjnego. Wykonawca zapewni i utrzyma we właściwym stanie znaki ostrzegawcze, lampki ostrzegawcze i płoty niezbędne na terenie budowy. Wykonawca utrzyma drogi w sąsiedztwie robót w czystym stanie. Kierownik BHP będzie przechowywał Księgę Bezpieczeństwa zawierającą: - nazwisko pełniącego funkcję kierownika BHP, - program robót, - harmonogram robót z podanymi godzinami pracy i odpoczynku, - podjęte środki dotyczące ryzyka, - wykaz nazwisk, adresów i numerów telefonów osób zatrudnionych na terenie budowy Należy odnotowywać następujące informacje w rozbiciu czasowym: - markę, rodzaj, rok budowy i numer seryjny maszyn wraz z podaną datą ostatniej kontroli i nazwą instytucji prowadzącej kontrolę lub prowadzącej obsługę okresową, - warunki pogodowe, - miejsce, czas i wyniki podjętych kontroli bezpieczeństwa, - środki podjęte w wyniku wskazań lub instrukcji kierownika BHP, - czas i przyczynę zatrzymania działalności na budowie, - czas i przyczynę przypadku nagłego, - środki podjęte w wyniku nagłego przypadku, - przypadki udzielenia pierwszej pomocy. progeo sp. z o.o. 37

39 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Ochrona przeciwpożarowa Wykonawca zobowiązany jest do przestrzegania przepisów ochrony przeciwpożarowej. Wykonawca będzie podejmował odpowiednie środki ostrożności na wypadek pożaru przez cały okres realizacji inwestycji. Materiały łatwopalne będą przechowywane w ilości minimalnej; jeśli będą konieczne, należy je właściwie przechowywać i ostrożnie się z nimi obchodzić. Benzyna i inne płyny łatwopalne oraz zbiorniki na gaz pod ciśnieniem będą magazynowane w sposób bezpieczny. Jednakże zbiorniki takie nie będą przechowywane wewnątrz budynku biurowego. Z zastrzeżeniem odmiennych postanowień niniejszej dokumentacji Wykonawca nie zezwoli na rozpalanie ognia lub wykorzystywanie otwartych urządzeń grzewczych z otwartym ogniem. Praktyki budowlane, włącznie z cięciem i spawaniem, oraz ochrona przechowywanych materiałów w czasie budowy powinny być zgodne z Normami i przepisami, które stosuje się przy takich robotach. Wykonawca dostarczy i będzie utrzymywał sprawny sprzęt przeciwpożarowy wymagany na terenie budów, w biurze, magazynach oraz maszynach i pojazdach. Wykonawca zarządzi okresowe kontrole przeprowadzane przez miejscowe władze straży pożarnej i będzie z tymi władzami współpracować w celu szybkiej realizacji ich zaleceń Ochrona środowiska Wykonawca podejmie wszelkie starania, aby podczas prowadzenia robót chronić środowisko na terenie budowy, na terenach zapleczy budów oraz na trasie transportu sprzętu i materiałów. Wykonawca zobowiązany jest zgodnie z obowiązującymi przepisami ograniczyć szkody i uciążliwości dla ludzi, wynikające z zastosowanych metod prowadzenia robót a w szczególności: nie przekraczać dopuszczalnych norm emisji do powietrza pyłów i gazów, prowadzić właściwą gospodarkę odpadami, nie przekraczać dopuszczalnych norm hałasu, nie zanieczyszczać wód powierzchniowych odpadami i substancjami trującymi, przestrzegać warunków bezpieczeństwa przeciwpożarowego Ochrona przed hałasem Wykonawca podejmie środki ostrożności dla zminimalizowania hałasu, pyłu itd. Wykonawca wykorzystywać będzie silniki spalinowe ze skutecznymi wyciszaczami, które nie muszą być konieczne urządzeniami, w jakie zostały one wyposażone przez producentów sprzętu, i w miarę potrzeb wprowadzi ekrany z materiałów akustycznych. Może być wymagane używanie przez Wykonawcę sprzętu napędzanego energią elektryczną. Sprzęt i narzędzia z powietrzem sprężonym powinny być skutecznie wytłumione i powinny mieć urządzenia zapewniające niską częstotliwość hałasu Gospodarka odpadami Na terenie budowy zabronione jest spalanie jakichkolwiek odpadów lub zbędnych materiałów bez pisemnego zezwolenia Zamawiającego. Wykonawca usunie wszelkie odpady z terenu budowy i zagospodaruje je zgodnie z obowiązującymi przepisami przez podmioty posiadające odpowiednie zezwolenia. Podczas prowadzenia robót należy selekcjonować powstające odpady. Zgodnie z obowiązującą w Polsce Ustawą o odpadach Wykonawca robót jest wytwórcą odpadów i on odpowiada za prawidłowe gospodarowanie odpadami, a także musi spełnić wszystkie wymagania Ustawy i idące za tym formalności związane z wytwarzanymi odpadami. Poprzez progeo sp. z o.o. 38

40 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne gospodarowanie odpadami rozumie się zbieranie, transport, odzysk i unieszkodliwianie w tym również nadzór nad tymi działaniami Materiały odpadowe, które nie zawierają substancji szkodliwych, powinny być przetransportowane na składowisko odpadów zlokalizowane w bezpośrednim sąsiedztwie terenu przewidzianego pod inwestycję. Odpady zawierające odpady szkodliwe, winny być przetransportowane na składowisko odpadów, które posiada odpowiedni sprzęt techniczny i odpowiednie zezwolenia na przyjmowanie i poddawanie unieszkodliwianiu odpadów tego typu. Transport odpadów zawierających substancje szkodliwe winien być przeprowadzony przez firmę, która posiada odpowiednie zezwolenie. Zagospodarowanie odpadów powinno być zgodne z obowiązującymi przepisami prawnymi. Wszelkie koszty zagospodarowania odpadów powstałych w związku z realizacją Kontraktu zostaną poniesione przez Wykonawcę i tym samym uwzględnione w cenie Teren budowy Zamawiający protokolarnie przekaże Wykonawcy teren budowy w terminie uzgodnionym przez obie strony. Wykonawca będzie odpowiedzialny za ogrodzenie terenu budowy (o ile zajdzie taka konieczność) i jego ochronę wraz z wszystkimi materiałami i elementami wyposażenia użytymi do realizacji robót, od chwili rozpoczęcia do ostatecznego odbioru robót. Przez cały ten okres urządzenia lub ich elementy będą utrzymane w sposób satysfakcjonujący Zamawiającego. Może on wstrzymać realizację robót, jeśli w jakimkolwiek czasie Wykonawca zaniedbuje swoje obowiązki. Wykonawca będzie także odpowiedzialny do czasu zakończenia robót za utrzymanie wszystkich reperów i innych znaków geodezyjnych istniejących na terenie budowy i w razie ich uszkodzenia lub zniszczenia do odbudowy na własny koszt. Nie dotyczy to reperów i innych znaków geodezyjnych podlegających likwidacji ze względu na realizację inwestycji. Wykonawca jest odpowiedzialny za ochronę istniejących instalacji naziemnych i podziemnych urządzeń znajdujących się w obrębie terenu budowy, takich jak rurociągi i kable itp. Wykonawca spowoduje żeby te instalacje i urządzenia zostały właściwie oznaczone i zabezpieczone przed uszkodzeniem w trakcie realizacji robót. W przypadku, gdy wystąpi konieczność przeniesienia instalacji i urządzeń podziemnych i innych w granicach terenu budowy, Wykonawca ma obowiązek uzgodnić zamiar takiego działania z Zamawiającym. Wykonawca natychmiast poinformuje Zamawiającego o każdym przypadkowym uszkodzeniu urządzeń, instalacji, elementów ogrodzenia lub innych elementów zainwestowania będącego własnością Zamawiającego. Wykonawca będzie odpowiedzialny za jakiekolwiek szkody, spowodowane przez jego działania oraz dokona ich naprawy na własny koszt, zgodnie z zaleceniami Zamawiającego lub pokryje koszty naprawy tych szkód Sprzęt Wykonawca dostarczy wszelki sprzęt niezbędny dla przeprowadzenia robót i dla sprostania wymaganiom umowy. Sprzęt używany do realizacji robót powinien być zgodny z ustaleniami WZ, PZJ oraz projektu organizacji robót, który uzyskał akceptację Zamawiającego. Sprzęt i narzędzia muszą posiadać ważne niezbędne atesty i świadectwa, jeżeli takie są wymagane, a sprzętem mogą się posługiwać wyłącznie osoby do tego uprawnione i przeszkolone, posiadające stosowne zaświadczenia. Wykonawca wykorzysta sprzęt w pełni sprawny, w pełni funkcjonujący i utrzymany w doskonałym stanie mechanicznym, nadającym się do robót i w takim stanie operacyjnym, żeby Wykonawca mógł realizować roboty w sposób bezpieczny, terminowy i oszczędny zgodnie z wymaganiami kontraktu. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość i środowisko wykonywanych robót. progeo sp. z o.o. 39

41 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Zamawiający może przez cały czas, kiedy będzie to uważał za stosowne, kontrolować cały sprzęt Wykonawcy, który ma być użyty do robót. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez Zamawiającego zdyskwalifikowane i nie dopuszczone do Robót. Wykonawca będzie obsługiwać, utrzymywać i eksploatować cały sprzęt na terenie budowy od daty rozpoczęcia robót, aż do końca okresu konserwacji robót lub w krótszym terminie za zgodą Zamawiającego. Po ukończeniu umowy Wykonawca usunie sprzęt Wykonawcy z terenu budowy Transport Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość robót i właściwości przewożonych materiałów. Środki transportu winny być zgodne z ustaleniami WZ, PZJ oraz projektu organizacji robót, który uzyskał akceptację Zamawiającego. Wykonawca starannie załaduje, przetransportuje, rozładuje i będzie magazynował materiały lub produkty w sposób zatwierdzony oraz będzie je chronił przed wszelkimi uszkodzeniami i przed narażeniem na niekorzystne warunki pogodowe lub wilgotność w czasie transportu i po dostawie na teren budowy. W czasie transportu materiałów i sprzętu do i z terenu budowy, Wykonawca będzie przestrzegał przepisów dotyczących dopuszczalnych obciążeń od pojazdów dla poszczególnych klas dróg. W przypadku konieczności transportu ładunków o ponadnormatywnym obciążeniu, Wykonawca uzyska na to zgodę od instytucji zarządzającej drogą i powiadomi o tym Zamawiającego. Wykonawca wg wskazań Zamawiającego usunie wszelkie uszkodzenia dróg wynikłe z nadmiernego obciążenia środkami transportu. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania przepisów ruchu drogowego, tak pod względem formalnym jak i bezpieczeństwa. Wykonawca stosować się będzie do ustawowych obciążeń na oś przy transporcie materiałów/ sprzętu na i z terenu robót. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w Dokumentacji Projektowej, Wymaganiach Zamawiającego i wskazaniach Zamawiającego, w terminie przewidzianym umową. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenów budów Kontrola jakości robót Program Zapewnienia Jakości (PZJ) Do obowiązków Wykonawcy na 2 tygodnie przed rozpoczęciem Robót, należy opracowanie i przedstawienie do aprobaty Zamawiającego Programu Zapewnienia Jakości, w którym przedstawi on zamierzony sposób wykonywania Robót, możliwości techniczne, kadrowe i organizacyjne gwarantujące wykonanie Robót zgodnie z Dokumentacją Projektową, Wymaganiami Zamawiającego oraz poleceniami i ustaleniami przekazanymi przez Zamawiającego. Program Zapewnienia Jakości będzie zawierać: Część ogólna opisująca: a) organizację wykonania Robót, w tym terminy i sposób prowadzenia Robót, b) organizację ruchu na budowie wraz z oznakowaniem Robót, c) bhp, d) wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, progeo sp. z o.o. 40

42 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne e) wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów Robót, f) system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych Robót, g) wyposażenie w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zlecić prowadzenie badań), h) sposób oraz formę gromadzenia wyników badań laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujących a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Zamawiającemu. Część szczegółowa opisującą dla każdego asortymentu Robót: a) wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne, b) rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., c) sposób zabezpieczenia i ochrony ładunków przed utratą ich właściwości w czasie transportu, d) sposób i procedurę pomiarów i badań (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń, itp.), prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów Robót, e) sposób postępowania z materiałami i Robotami nie odpowiadającymi wymaganiom Zasady kontroli jakości robót Celem kontroli Robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość Robót. Wykonawca jest odpowiedzialny za pełną kontrolę Robót i jakość materiałów. Wykonawca zapewni odpowiedni system kontroli na terenie budowy i poza terenem budowy, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz Robót, zgodnie z PZJ. Przed zatwierdzeniem systemu kontroli Zamawiający może zażądać od Wykonawcy przeprowadzenia badań w celu zademonstrowania, że poziom ich wykonywania jest zadowalający. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz Robót z częstotliwością zapewniającą stwierdzenie, że Roboty wykonano zgodnie z wymaganiami zawartymi w Dokumentacji Projektowej i Wymaganiach Zamawiającego. Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami dokumentów odniesienia przez jednostki posiadające odpowiednie uprawnienia budowlane. Wyniki badań Wykonawca przekazuje Zamawiającemu w trybie określonym w PZJ do akceptacji. Minimalne wymagania, co do zakresu badań i ich częstotliwość są określone w Wymaganiach Zamawiającego, normach i wytycznych. W przypadku, gdy nie zostały one tam określone, Zamawiający ustali, jaki zakres kontroli jest konieczny, aby zapewnić wykonanie Robót zgodnie z Umową. Wykonawca dostarczy Zamawiającemu świadectwa, że wszystkie stosowane urządzenia i sprzęt badawczy posiadają ważną legalizację, zostały prawidłowo wykalibrowane i odpowiadają wymaganiom norm określających procedury badań. Zamawiający będzie przekazywać Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń laboratoryjnych, sprzętu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeżeli progeo sp. z o.o. 41

43 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne niedociągnięcia te będą tak poważne, że mogą wpłynąć ujemnie na wyniki badań, Zamawiający natychmiast wstrzyma użycie do Robót badanych materiałów i dopuści je do użycia dopiero wtedy, gdy niedociągnięcia w pracy laboratorium Wykonawcy zostaną usunięte i stwierdzona zostanie odpowiednia jakość tych materiałów. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca Pobieranie próbek Próbki będą pobierane losowo. Zaleca się stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, że wszystkie jednostkowe elementy produkcji mogą być z jednakowym prawdopodobieństwem wytypowane do badań. Zamawiający będzie mieć zapewnioną możliwość udziału w pobieraniu próbek. Na polecenie Zamawiającego, Wykonawca będzie przeprowadzać dodatkowe badania tych materiałów, które budzą wątpliwości co do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiający. Pojemniki do pobierania próbek będą dostarczone przez Wykonawcę. Próbki dostarczone przez Wykonawcę do badań wykonywanych przez Zamawiającego będą odpowiednio opisane i oznakowane Badania i pomiary Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w Wymaganiach Zamawiającego, stosować można wytyczne krajowe, albo inne procedury, zaakceptowane przez Zamawiającego. Przed przystąpieniem do pomiarów lub badań, Wykonawca powiadomi Zamawiającego o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji Zamawiającego Raporty z badań Wykonawca będzie przekazywać Zamawiającemu kopie raportów z wynikami badań jak najszybciej, nie później jednak niż w terminie określonym w Programie Zapewnienia Jakości. Wyniki badań (kopie) będą przekazywane Zamawiającemu na formularzach według dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych Badania prowadzone przez Zamawiającego Dla celów kontroli jakości i zatwierdzenia, Zamawiający uprawniony jest do dokonywania kontroli, pobierania próbek i badania materiałów u źródła ich wytwarzania, i zapewniona mu będzie wszelka potrzebna do tego pomoc ze strony Wykonawcy i producenta materiałów. Zamawiający, po uprzedniej weryfikacji systemu kontroli Robót prowadzonego przez Wykonawcę, będzie oceniać zgodność materiałów i Robót z Wymaganiami Zamawiającego na podstawie wyników badań dostarczonych przez Wykonawcę. Zamawiający może pobierać próbki materiałów i prowadzić własne badania niezależnie od Wykonawcy, na swój koszt. Jeżeli wyniki tych badań wykażą, że raporty Wykonawcy są niewiarygodne, to Zamawiający poleci Wykonawcy lub zleci niezależnemu laboratorium przeprowadzenie powtórnych lub dodatkowych badań, albo oprze się wyłącznie na własnych badaniach przy ocenie zgodności materiałów i Robót z Dokumentacją Projektową i Wymaganiami Zamawiającego w stosunku do przedmiotu zamówienia. W takim przypadku całkowite koszty powtórnych lub dodatkowych badań i pobierania próbek poniesione zostaną przez Wykonawcę. progeo sp. z o.o. 42

44 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Dokumentacja z badań Dzienniki laboratoryjne, deklaracje zgodności lub certyfikaty zgodności materiałów, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań Wykonawcy będą gromadzone w formie uzgodnionej w Programie Zapewnienia Jakości. Dokumenty te stanowią załączniki do odbioru Robót. Winny być udostępnione na każde życzenie Zamawiającego Materiały i urządzenia Wszystkie wbudowywane materiały i urządzenia instalowane w trakcie wykonywania robót muszą być zgodne z wymaganiami określonymi w poszczególnych szczegółowych specyfikacjach technicznych. Przynajmniej na trzy tygodnie przed użyciem każdego materiału przewidywanego do wykonania robót stałych wykonawca przedłoży szczegółową informację o źródle produkcji, zakupu lub pozyskania takich materiałów, atestach, wynikach odpowiednich badań laboratoryjnych i próbek do akceptacji zarządzającego realizacją umowy. To samo dotyczy instalowanych urządzeń. Akceptacja zarządzającego realizacją umowy udzielona jakiejś partii materiałów z danego źródła nie będzie znaczyć, że wszystkie materiały pochodzące z tego źródła są akceptowane automatycznie. Wykonawca jest zobowiązany do dostarczania atestów i/lub wykonania prób materiałów otrzymanych z zatwierdzonego źródła dla każdej dostawy, żeby udowodnić, że nadal spełniają one wymagania odpowiedniej szczegółowej specyfikacji technicznej. W przypadku stosowania materiałów lokalnych, pochodzących z jakiegokolwiek miejscowego źródła, włączając te, które zostały wskazane przez zamawiającego, przed rozpoczęciem wykorzystywania tego źródła wykonawca ma obowiązek dostarczenia zarządzającemu realizacją umowy wszystkich wymaganych dokumentów pozwalających na jego prawidłową eksploatację. Wykonawca będzie ponosił wszystkie koszty pozyskania i dostarczenia na Plac Budowy materiałów lokalnych. Za ich ilość i jakość odpowiada Wykonawca. Stosowanie materiałów pochodzących z lokalnych źródeł wymaga akceptacji zarządzającego realizacją umowy. Zarządzający realizacją umowy może okresowo kontrolować dostarczane na budowę materiały i urządzenia, żeby sprawdzić czy są one zgodne z wymaganiami szczegółowych specyfikacji technicznych. Zarządzający realizacją umowy jest upoważniony do pobierania i badania próbek materiału żeby sprawdzić jego własności. Wyniki tych prób stanowić mogą podstawę do aprobaty jakości danej partii materiałów. Zarządzający realizacją umowy jest również upoważniony do przeprowadzania inspekcji w wytwórniach materiałów i urządzeń. W przypadku materiałów, dla których w szczegółowych specyfikacjach technicznych wymagane są atesty, każda partia dostarczona na budowę musi posiadać atest określający w sposób jednoznaczny jej cechy. Przed wykonaniem przez wykonawcę badań jakości materiałów, zarządzający realizacją umowy może dopuścić do użycia materiały posiadające atest producenta stwierdzający pełną zgodność tych materiałów z warunkami podanymi w szczegółowych specyfikacjach technicznych. Produkty przemysłowe muszą posiadać atesty wydane przez producenta, poparte w razie potrzeby wynikami wykonanych przez niego badań. Kopie wyników tych badań muszą być dostarczone przez wykonawcę zarządzającemu realizacją umowy. Materiały posiadające atesty, a urządzenia - ważną legalizację, mogą być badane przez zarządzającego realizacją umowy w dowolnym czasie. W przypadku gdy zostanie stwierdzona niezgodność właściwości przewidzianych do użycia materiałów i urządzeń z wymaganiami zawartymi w szczegółowych specyfikacjach technicznych nie zostaną one przyjęte do wbudowania. progeo sp. z o.o. 43

45 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Materiały uznane przez zarządzającego realizacją umowy za niezgodne ze szczegółowymi specyfikacjami technicznymi muszą być niezwłocznie usunięte przez wykonawcę z placu budowy. Jeśli zarządzający realizacją umowy pozwoli wykonawcy wykorzystać te materiały do innych robót niż te, dla których zostały one pierwotnie nabyte, wartość tych materiałów może być odpowiednio skorygowana przez zarządzającego realizacją umowy. Każdy rodzaj robót wykonywanych z użyciem materiałów, które nie zostały sprawdzone lub zaakceptowane przez zarządzającego realizacją umowy, będzie wykonany na własne ryzyko wykonawcy. Musi on zdawać sobie sprawę, że te roboty mogą być odrzucone tj. zakwalifikowane jako wadliwe i niezapłacone. Wykonawca jest zobowiązany zapewnić, żeby materiały i urządzenia tymczasowo składowane na budowie, były zabezpieczone przed uszkodzeniem. Musi utrzymywać ich jakość i własności w takim stanie jaki jest wymagany w chwili wbudowania lub montażu. Muszą one w każdej chwili być dostępne dla przeprowadzenia inspekcji przez zarządzającego realizacją umowy, aż do chwili kiedy zostaną użyte. Tymczasowe tereny przeznaczone do składowania materiałów i urządzeń będą zlokalizowane w obrębie placu budowy w miejscach uzgodnionych z zarządzającym realizacją umowy, lub poza placem budowy, w miejscach zapewnionych przez wykonawcę. Zapewni on, że tymczasowo składowane na budowie materiały i urządzenia będą zabezpieczone przed uszkodzeniem. Jeśli wykonawca zamierza użyć w jakimś szczególnym przypadku materiały lub urządzenia zamienne, inne niż przewidziane w projekcie wykonawczym lub szczegółowych specyfikacjach technicznych, poinformuje o takim zamiarze przynajmniej zarządzającego realizacją umowy na 3 tygodnie przed ich użyciem lub wcześniej, jeśli wymagane jest badanie materiału lub urządzenia przez zarządzającego realizacją umowy. Wybrany i zatwierdzony zamienny typ materiału lub urządzenia nie może być zmieniany w terminie późniejszym bez akceptacji zarządzającego realizacją umowy Dokumentacja budowy Dziennik budowy Przebieg robót budowlanych, zdarzeń i okoliczności zachodzących w toku wykonywania robót należy zapisywać w Dzienniku Budowy wydanym dla danego zakresu robót zgodnie z Ustawą z dnia 7 lipca 1994r. Prawo Budowlane (Dz.U. z 2013r., poz. 1409). Dziennik Budowy jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy Terenu Budowy do końca okresu gwarancyjnego. Odpowiedzialność za prowadzenie Dziennika Budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w Dzienniku Budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu Robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Każdy zapis w Dzienniku Budowy będzie opatrzony datą jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska służbowego. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio eden pod drugim, bez przerw. Załączone do Dziennika Budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika i opatrzone datą, i podpisem Wykonawcy i Zamawiającego. Do Dziennika Budowy należy wpisywać w szczególności: datę przekazania Wykonawcy Terenu Budowy, datę przekazania przez Zamawiającego Dokumentacji Wykonawczej, uzgodnienie przez Zamawiającego programu zapewnienia jakości i harmonogramów Robót, terminy rozpoczęcia progeo sp. z o.o. 44

46 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne i zakończenia poszczególnych elementów Robót, przebieg Robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w Robotach, uwagi i polecenia Zamawiającego, daty zarządzenia wstrzymania Robót, z podaniem powodu, zgłoszenia i daty odbiorów Robót zanikających i ulegających zakryciu, częściowych i ostatecznych odbiorów Robót, wyjaśnienia, uwagi i propozycje Wykonawcy, stan pogody i temperaturę powietrza w okresie wykonywania Robót podlegających ograniczeniom lub wymaganiom szczególnym w związku z warunkami klimatycznymi, zgodność rzeczywistych warunków geotechnicznych z ich opisem w Dokumentacji Projektowej, dane dotyczące czynności geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania Robót, dane dotyczące sposobu wykonywania zabezpieczenia Robót, dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem, kto je przeprowadzał, wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadzał, inne istotne informacje o przebiegu Robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do Dziennika Budowy będą przedłożone Zamawiającemu do ustosunkowania się. Decyzje Zamawiającego wpisane do Dziennika Budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska Sprawozdanie z realizacji prac Wykonawca zobowiązany jest co miesiąc przedkładać Zamawiającemu do zatwierdzenia miesięczny raport z postępów Robót. Wykonawca przygotowuje też i zaktualizuje na bieżąco harmonogram rzeczowo-finansowy realizacji Zadania z podziałem na poszczególne grupy Robót. Wzór raportu i harmonogramu musi być ustalony z Zamawiającym. Wykonawca przygotuje typowe raporty miesięczne dotyczące postępu Robót dla każdej czynności Robót dla omówienia na spotkaniach na terenie budowy. Raporty dotyczące postępu Robót będą powiązane z harmonogramem rzeczowo-finansowym realizacji Zadania i będą określać ilość wykonanych robót i obiektów w każdym miesiącu łącznie z podaniem zamontowanego osprzętu i wyposażenia. Do sprawozdania należy dołączyć rysunek w skali umożliwiającej odczytanie wszystkich prezentowanych elementów związanych z realizacją Zadania lub diagram ilustrujący postęp robót. Raport należy sporządzić w 2 egzemplarzach, w tym 1 egz. dla Zamawiającego Dokumentacja fotograficzna W miesięcznych raportach postępu robót Wykonawca ujmie także wykonywany aparatem fotograficznym cyfrowym fotograficzny zapis: robót i różnych etapów konstrukcji, ukończonych robót, związanych z nimi szczegółów, tzn. wad, prób, napraw itd Dokumentacja powykonawcza Po zakończeniu robót budowlano-montażowych zgodnie z Prawem Budowlanym Wykonawca zobowiązany jest wykonać inwentaryzację geodezyjną powykonawczą, oraz dokumentację powykonawczą ujmującą zmiany wprowadzone do zatwierdzonego projektu budowlanego w trakcie wykonywania robót. progeo sp. z o.o. 45

47 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Wykonawca przygotuje 2 kpl. inwentaryzacji geodezyjnej powykonawczej oraz 2 kpl. kopii rysunków ze zmianami wprowadzonymi w czasie budowy dla danego zakresu robót. Dokumentacja powykonawcza musi być wykonana zgodnie z Prawem Budowlanym. Dokumentacja powykonawcza będzie wykonana także w wersji elektronicznej i przekazana na CD. Obowiązującym rozszerzeniem plików jest DOC, DOC, LS, LS, PDF, DWG. Dokumentacja powykonawcza winna być przygotowana przez Wykonawcę i przekazana Zamawiającemu w toku procedur przejęcia/odbioru Robót Pozostałe dokumenty budowy Do dokumentów budowy zalicza się także następujące dokumenty: a) umowę wraz z załącznikami, b) dokumentację projektową, c) Plan Zapewnienia Jakości, d) pozwolenie na budowę, e) protokoły przekazania Terenu Budowy, f) umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, g) protokoły odbioru Robót, h) protokoły z narad i ustaleń, i) korespondencję na budowie Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Zamawiającego i przedstawiane do wglądu na życzenie Zamawiającego Odbiór robót Roboty podlegają następującym etapom odbioru: a) odbiorowi Robót zanikających i ulegających zakryciu, b) odbiorowi końcowemu - wydanie Świadectwa Przejęcia, c) odbiorowi po upłynięciu 20-tygodniowego Okresu Zgłaszania Wad i usunięciu przez Wykonawcę wszystkich zgłoszonych w tym czasie wad wydanie Świadectwa Wykonania Odbiór robót zanikających i ulegających zakryciu Odbiór Robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych Robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór Robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu Robót. Odbioru Robót zanikających i ulegających zakryciu dokonuje Inżynier. Gotowość danej części Robót do odbioru zgłasza Wykonawca wpisem do Dziennika Budowy i jednoczesnym powiadomieniem Inżyniera. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do Dziennika Budowy i powiadomienia o tym fakcie Inżyniera. Jakość i ilość Robót ulegających zakryciu ocenia Inżynier na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z Dokumentacją Projektową, Wymaganiami Zamawiającego i uprzednimi ustaleniami. progeo sp. z o.o. 46

48 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Próby Próby polegają na ocenie zakresu i jakości wykonanych części Robót Próby końcowe Próby Końcowe polegają na finalnej ocenie rzeczywistego wykonania Robót w odniesieniu do ich zakresu, jakości i przeznaczenia, w tym także osiągnięcia planowanych parametrów technicznych i technologicznych określonych w Wymaganiach Zamawiającego w pkt Część opisowa PFU. a) Całkowite zakończenie Robót poszczególnych zadań Kontraktu oraz gotowość do przeprowadzenia Prób Końcowych będzie stwierdzona przez Wykonawcę wpisem do właściwego Dziennika Budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inżyniera. b) Warunkiem przystąpienia do Prób Końcowych dla Robót jest dostarczenie Inżynierowi przez Wykonawcę, nie później niż wraz z pisemnym powiadomieniem o gotowości do przeprowadzenia Prób, niżej wymienionych dokumentów: instrukcja obsługi i konserwacji, dokumentacje techniczno-ruchowe dostarczonych urządzeń, sporządzone w języku polskim i zawierające wszystkie niezbędne informacje dotyczące obsługi i konserwacji, łącznie z wykazem części zamiennych, akcesoriów, narzędzi specjalnych i materiałów eksploatacyjnych, dokumentacja powykonawcza, powykonawcza dokumentacja geodezyjno kartograficzna z pieczątką o wpisie do zasobów Powiatowego Ośrodka Geodezji i Kartografii, wykaz współrzędnych, zapisany na dyskietce w pliku tekstowym protokoły z wszystkich przeprowadzonych prób i inspekcji, dokumenty dotyczące zastosowanych materiałów: dokumenty atestacyjne (wyroby oznakowane symbolem B), certyfikat zgodności, certyfikaty zgodności wyrobu z PN lub aprobatą, deklaracja zgodności producenta wyrobu z PN lub aprobatą techniczną, świadectwa jakości, świadectwa pochodzenia, wszelkie dokumenty niezbędne w celu uzyskania pozwolenia na użytkowanie, w szczególności dokumenty wymienione w art. 57 Prawa budowlanego. c) Nadzór nad przebiegiem Prób sprawować będzie Komisja w skład, której wchodzić będzie przedstawiciel Zamawiającego, Inżynier, Wykonawca oraz inne osoby powołane do udziału w Próbach przez Zamawiającego i/lub, których udział w Próbach jest wymagany przepisami. Zamawiający wymaga, aby obowiązkowo w Próbach Końcowych oraz Próbach Eksploatacyjnych uczestniczył jako członek Komisji rozruchowej Kierownik Zespołu Projektowego specjalista branży technologicznej. Komisja odbierająca Roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, oceny wizualnej oraz zgodności wykonania Robót z Dokumentacją Projektową i Wymaganiami Zamawiającego. d) Próby końcowe przeprowadzone zostaną w następującym porządku: próby przedrozruchowe, progeo sp. z o.o. 47

49 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne próby rozruchowe (bez odpadów, z odpadami), ruch próbny. e) Z przeprowadzonych Prób Końcowych Wykonawca sporządzi protokół według wzoru uzgodnionego z Inżynierem. Protokół musi zostać poświadczony przez wszystkich członków Komisji. Szczegółowy zakres, przebieg i wymagania Prób Końcowych dla poszczególnych instalacji określone zostaną w Projekcie rozruchu, który przygotuje Wykonawca i przedłoży Inżynierowi do zatwierdzenia w 6 egzemplarzach w terminie na 30 dni przed datą rozpoczęcia Prób Umownych. Projekt zawierał będzie wszystkie szczegółowo opisane czynności, które będą niezbędne do wykonania, aby po zakończeniu Prób Końcowych całość Robót, obiekty, sieci, instalacje i urządzenia mogły zostać uznane za działające niezawodnie i wykonane zgodnie z Wymaganiami Zamawiającego, Dokumentacją Projektową i Warunkami Umowy. Wykonawca zawrze w Projekcie rozruchu wszystkie niezbędne czynności, odpowiednio do zastosowanej technologii i wymagań urządzeń i instalacji oraz planowany harmonogram Prób. W każdym przypadku Projekt rozruchu uwzględniał będzie wymagania Umowy. Jeżeli wymagania te nie zostaną uwzględnione lub sposób ich uwzględnienia nie będzie gwarantował spełnienia wymagań Umowy, Inżynier odrzuci Projekt rozruchu a Wykonawca będzie zobowiązany do poprawienia i uzupełnienia Projektu zgodnie ze wskazówkami Inżyniera. Wykonawca nie rozpocznie Prób Końcowych przed zatwierdzeniem Projektu rozruchu i przed wydaniem przez Inżyniera potwierdzenia osiągnięcia gotowości do rozpoczęcia Prób. Wykonawca będzie zobowiązany do przeprowadzenia Prób w sposób dokumentujący zgodność z Umową, a w szczególności dokumentujący osiągnięcie technicznych, technologicznych oraz ekonomicznych parametrów końcowych określonych w Wymaganiach Zamawiającego. Każdą kolejną fazę Prób można rozpocząć wyłącznie po pozytywnym zakończeniu fazy poprzedniej. W przypadku niepowodzenia Próby, Wykonawca przedstawi Zamawiającemu, w ciągu 7 dni od dnia przeprowadzenia Próby, sposób i harmonogram rozwiązania problemu. Zamawiający ustosunkuje się do przedstawionych rozwiązań w ciągu kolejnych 7 dni. Rozwiązanie problemu, mającego wpływ na niepowodzenie Próby, Wykonawca dokona w terminie 6 tygodni od przeprowadzenia Próby, która się nie powiodła. W przypadku, gdy w dalszym ciągu nie będzie możliwości przeprowadzenia pozytywnej próby, Zamawiający zastrzega sobie zlecenie rozwiązania problemu innej firmie na koszt Wykonawcy. Każdorazowo pomiary parametrów pracy urządzeń i instalacji dokonywane w trakcie Prób w poszczególnych ich fazach porównywane będą z dopuszczalnymi wartościami tych parametrów określonymi w instrukcjach obsługi i DTR. Parametry dopuszczalne podane będą z wartościami tolerancji. Przekroczenie wartości tolerancji parametru kwalifikowane będzie jako niepowodzenie Próby. W przypadku stwierdzenia przez komisję wady lub uszkodzenia Robót, komisja przerwie swoje czynności i ustala nowy termin wykonania Prób. Próby Końcowe zostaną przeprowadzone odrębnie dla każdego obiektu, odcinka instalacji/sieci, czy innego elementu robót podlegających odbiorowi Próby przedrozruchowe 1. Sprawdzenie zawartości i kompletności dokumentacji powykonawczej oraz instrukcji obsługi i konserwacji dostarczonych zgodnie z wymaganiami Warunków Zadania. 2. Sprawdzenie kompletności i poprawności wykonania Robót poddanych próbom poprzez weryfikację ich zgodności z progeo sp. z o.o. 48

50 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne dokumentacją projektową. 3. Sprawdzenie montażu instalacji poddanej próbom w zakresie usytuowania i zamontowania elementów instalacji, wykonania połączeń, zamocowań i podpór. 4. Sprawdzenie działania wszystkich części ruchomych instalacji poprzez ich ręczne uruchomienie (tam, gdzie to możliwe) w pełnym zakresie działania. 5. Sprawdzenie stanu wyposażenia instalacji i urządzeń w materiały eksploatacyjne (smary, płyny eksploatacyjne). 6. Sprawdzenie czystości i drożności elementów dostępnych instalacji (studzienki, przewody, zbiorniki). 7. Wykonanie wszystkich czynności dla urządzeń i wyposażenia seryjnego zgodnie z wymaganiami DTR i fabrycznych instrukcji obsługi i eksploatacji dla tej fazy uruchomienia Próba rozruchowa 1. Sprawdzenie skuteczności podania mediów zasilających do instalacji (energia elektryczna, woda, innych mediów) poprzez: a) sprawdzenie dostępności i parametrów mediów na wejściu do instalacji, b) stopniowe obciążanie instalacji podających media poprzez załączanie kolejnych fragmentów instalacji, c) kolejne sprawdzanie skuteczności i poprawności działania poszczególnych elementów wyposażenia instalacji podających media (zawory, przepustnice, wyłączniki), d) sprawdzenie działania pod obciążeniem mediami wyposażenia sygnalizacyjno-pomiarowego instalacji zasilających. 2. Pojedyncze załączanie poszczególnych elementów instalacji i urządzeń bez podania medium i bez obciążenia (na biegu jałowym) i przeprowadzenie pomiarów parametrów pracy instalacji i urządzeń. 3. Załączanie poszczególnych zespołów instalacji i urządzeń bez podania medium i bez obciążenia (na biegu jałowym) i przeprowadzenie pomiarów parametrów pracy oraz sprawdzenie prawidłowości współpracy całego zespołu. 4. Sprawdzenie skuteczności działania wszystkich elementów załączania, sterowania i regulacji. 5. Wykonanie wszystkich czynności dla urządzeń i wyposażenia seryjnego zgodnie z wymaganiami DTR i fabrycznych instrukcji obsługi i eksploatacji dla tej fazy uruchomienia. 6. Próby rozruchowe zostaną przeprowadzone zgodnie z Projektem rozruchu Rozruch na sucho (bez odpadów) Zakłada się, że Rozruch na sucho przeprowadzony będzie niezwłocznie po uzyskaniu pozytywnych wyników próby przedrozruchowej i próby rozruchowej. W trakcie rozruchu na sucho Wykonawca ma sprawdzić współdziałanie wszystkich elementów instalacji i poprawność ich pracy. Wykonawca ma wykazać, że instalacja pracuje prawidłowo. Rozruch na sucho zakończy się wynikiem pozytywnym jeżeli wszystkie urządzenia i elementy instalacji pracować będą bezawaryjnie przez min. 1,5 h ciągłej nieprzerwanej pracy. Jeżeli w przeciągu tych 1,5 h wystąpi awaria (maszyn, urządzeń lub innych elementów podlegających sprawdzeniu) próbę należy rozpocząć od początku Rozruch próbny Rozruch próbny należy wykonać w następującym zakresie: 1. Wszystkie czynności przewidziane w ramach ruchu próbnego zostaną przeprowadzone z medium eksploatacyjnym. 2. Niezależnie od sprawdzeń dokonanych w trakcie prób przedrozruchowych i rozruchowych przed rozpoczęciem progeo sp. z o.o. 49

51 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne ruchu próbnego przeprowadzone zostanie ponowne sprawdzenie działania wszystkich elementów instalacji stanowiących wyposażenie i zabezpieczenie w zakresie bezpieczeństwa i ochrony pożarowej. 3. Ruch próbny zostanie rozpoczęty z minimalnym obciążeniem medium eksploatacyjnym, a następnie obciążenie będzie stopniowo zwiększane aż do wartości maksymalnej. 4. W trakcie podania medium eksploatacyjnego oraz zwiększania obciążenia przeprowadzone zostaną wszystkie czynności sprawdzające, kontrolne i regulacyjne przeprowadzone uprzednio w trakcie prób rozruchowych. 5. Wykonane zostaną wszystkie czynności dla urządzeń i wyposażenia seryjnego zgodnie z wymaganiami DTR i fabrycznych instrukcji obsługi i eksploatacji dla tej fazy uruchomienia. 6. Stopniowe obciążanie instalacji i urządzeń medium eksploatacyjnym prowadzone będzie aż do osiągnięcia stanu stabilnej pracy w całym przedziale obciążeń i ustaleniu się parametrów pracy w wartościach zgodnych z wymaganiami Projektu rozruchu i umowy. 7. Po uzyskaniu stanu stabilnej pracy obiekt lub odcinek instalacji/sieci poddany zostanie zasadniczej fazie ruchu próbnego polegającej na stałej pracy przy zmiennym obciążeniu oraz rejestracji wszystkich parametrów pracy zgodnie z wymaganiami Projektu rozruchu i umowy. 8. Ruch próbny prowadzony będzie zgodnie z Projektem rozruchu. 9. Ruch próbny będzie uznany za zakończony wyłącznie po spełnieniu wszystkich wymagań Projektu rozruchu i umowy, a w szczególności po potwierdzeniu, że instalacja pracuje niezawodnie i zgodnie z umową. 10. Wstępnie przewiduje się, że rozruch instalacji będzie trwać ok. 4 miesiące. Podczas pracy na odpadach testowane będzie działanie wszystkich systemów sterowania, wizualizacji pracy i monitoringu itp. Zamawiający uzna, że rozruch instalacji zakończy się pozytywnie, jeżeli w czterech cyklach technologicznych zostaną uzyskane parametry gwarantowane. W dwóch cyklach instalacja pracować będzie pod nominalnym obciążeniem, a w dwóch cyklach pod maksymalnym obciążeniem. Jeżeli w okresie prób nastąpi zdarzenie obciążające Wykonawcę (np. awaria maszyn lub urządzeń, sterowania, modułów wentylacji itp.) próbę uznaje się za nieskuteczną. Po usunięciu przyczyny przerwania próby Wykonawca przystąpi do powtórzenia całego cyklu technologicznego. Wymagania Zamawiającego dotyczące czasu trwania Prób Końcowych w fazie ruchu próbnego dla głównych instalacji i urządzeń technologicznych: a) Reaktory stabilizacji tlenowej 4 pełne cykle technologiczne, b) Moduł oczyszczania powietrza poprocesowego - co najmniej 72 godziny Odbiór poszczególnych robót Odbiory obiektów Przy odbiorach obiektowych sprawdzona będzie m.in.: lokalizacja w stosunku do zatwierdzonej dokumentacji, podłoże, na którym posadowiony jest obiekt, stan szczelnych przejść przez ściany, stan pokrycia zadaszenia obiektu, stan połączeń elementów obudowy, montaż urządzeń i instalacji technologicznych, montaż instalacji elektrycznej zasilającej, badania i próby instalacji elektrycznych, w tym badania izolacji, sprawdzenie progeo sp. z o.o. 50

52 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne skuteczności ochrony przeciwporażeniowej i pomiary oporności uziemień, montaż systemu kontroli pracy, itp. Odbiory mechaniczne, technologiczne i monitoringu będą przeprowadzone dla prac objętych zakresem kontraktu Odbiory robót drogowych (place) Przy odbiorach prac związanych z budową /odbudową dróg, chodników, placów, zieleni sprawdzone będą: a) prace pomiarowe, b) przemieszczenie gruntu na miejscu bądź transport na nasyp lub odkład, c) w przypadku transportu na odkład: rozplantowanie gruntu z nadaniem odpowiedniej formy, d) wyprofilowanie nasypów, rowów, skarp zgodnie z Dokumentacją Projektową, e) wykonanie odwodnienia na czas budowy, f) prawidłowość zagęszczenia, g) przeprowadzenie wymaganych pomiarów i badań laboratoryjnych, h) prawidłowość ułożonych lub odtworzonych warstw (grubość, jakość materiału, pielęgnacja), i) wyrównanie i uporządkowanie terenu Odbiór instalacji zewnętrznych Odbiór instalacji zewnętrznych należy przeprowadzić w stanie odkrytym odcinków od węzła do węzła, składający się z następujących czynności: sprawdzenie prawidłowego wykonania robót i zgodnego z dokumentacją projektową ułożenia przewodu i zamontowania armatury oraz rzędnych posadowienia na podstawie pomiaru wykonanego przez geodetę, sprawdzenie, czy zastosowane materiały do budowy przewodu są zgodne z materiałami ujętymi w dokumentacji projektowej, sprawdzenie jakościowe robót montażowych wykonania rurociągów, wykonanie prób ciśnieniowych rurociągów, sprawdzenie wykonanej izolacji, sprawdzenie prawidłowości wykonania przecisków i przepustów. Po dokonaniu powyższych czynności odbioru z wynikiem pozytywnym należy wykonać: zasypanie wykopu, zagęszczenie wykopu, uporządkowanie terenu. Wyniki przeprowadzonych czynności odbiorczych należy zapisać w formie protokołu, wpisać do dziennika budowy, oraz uzyskać ich akceptację przez Inżyniera. Odbiór techniczny uznaje się za wykonany, jeżeli wszystkie czynności odbiorowe zakończone są wynikiem dodatnim Odbiór robót monitoringu Przy odbiorach prac związanych z systemem monitoringu i wizualizacji danych: a) sprawdzenie zgodności z wyspecyfikowanymi wymaganiami, b) dostarczenie kompletnej dokumentacji technicznej wraz z instrukcjami obsługi, kartami gwarancyjnymi, c) rozruch wraz ze sprawdzeniem skuteczności działania systemu, d) przeszkolenie personelu. progeo sp. z o.o. 51

53 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Odbiór sprzętu i wyposażenia Przy odbiorach sprzętu i wyposażenia: a) sprawdzenie kompletności i zgodności z wyspecyfikowanymi wymaganiami b) dostarczenie kompletnej dokumentacji technicznej wraz z instrukcjami obsługi, kartami gwarancyjnymi, dowodami rejestracyjnymi, obowiązkowymi ubezpieczeniami OC itp. c) rozruch wraz ze sprawdzeniem skuteczności działania dostarczonego sprzętu, d) przeszkolenie personelu Odbiór końcowy Wykonawca zgłasza zakończenie zadania wpisem do Dziennika Budowy. Gotowość odbioru potwierdza w Dzienniku Budowy Inżynier. Wykonawca do odbioru końcowego przygotuje następujące dokumenty: dokumentację powykonawczą z ewentualnym naniesieniem zmian i uzupełnień dokonanych w czasie budowy. Jeśli wprowadzono znaczne zmiany do rozwiązań zawartych w zatwierdzonym Projekcie Budowlanym, to zmiany te muszą być wprowadzone zgodnie z Prawem Budowlanym i za zgodą Inżyniera, Dziennik Budowy i oświadczenie kierownika budowy, inwentaryzację geodezyjną powykonawczą, protokoły z odbiorów na roboty zanikające i odbiorów częściowych oraz obiektowych, protokoły z wykonanych prób końcowych, deklaracje zgodności i atesty dla wbudowanych materiałów, protokoły sprawdzeń i odbiorów przyłączy spisane ze stosownymi dostawcami mediów oraz zarządcami dróg co do dróg dojazdowych i zjazdów, protokoły z odbioru kolizji z innymi urządzeniami (jeżeli występują), sprawozdania z rozruchu z kompletem instrukcji obsługi i eksploatacji, opinie państwowych organów inspekcji sanitarnej, inspekcji pracy, straży pożarnej i inspekcji ochrony środowiska, pozwolenia na użytkowanie, pozwolenia zintegrowanego. Wykonawca zgłasza Inżynierowi gotowość do Prób Końcowych. Inżynier po sprawdzeniu kompletności dokumentów powiadamia Zamawiającego o gotowości do wydania Świadectwa Przejęcia Robót. Zamawiający powołuje komisję odbiorową, która uczestniczy w procedurze Prób Końcowych (odbioru końcowego) prowadzonych przy udziale Inżyniera. Pozytywny przebieg odbioru końcowego potwierdzony zostaje spisaniem protokołu i wydaniem przez Inżyniera Świadectwa Przejęcia Robót. Wykonawca będzie musiał usunąć wady w robotach oraz wykonać inne czynności, których wykonanie okaże się niezbędne w celu uruchomienia i oddania do eksploatacji i ich przekazania Zamawiającemu Próby eksploatacyjne Celem prób eksploatacyjnych jest potwierdzenie, że instalacje osiągnęły wszystkie parametry techniczne, technologiczne oraz ekonomiczne określone w Wymaganiach Zamawiającego i Umowie. Próby Eksploatacyjne przeprowadzone będą przez Zamawiającego, pod nadzorem kadry Wykonawcy, a w szczególności Specjalisty technologa. Zamawiający wymaga przeprowadzenia Prób Eksploatacyjnych nieprzerwanie przez okres: 12 miesięcy licząc od Przejęcia Robót. progeo sp. z o.o. 52

54 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Wykonawca zobowiązany jest do: zapewnienia obecności niezbędnych specjalistów Wykonawcy na terenie eksploatowanego obiektu na każde żądanie Zamawiającego, min. 1 raz w ciągu 3 miesięcy, wykonania niezbędnych prac i pomiarów dla korekty bądź regulacji parametrów, zapewnienia doradztwa technologicznego dla Zamawiającego Wymagane gwarancje Warunki gwarancji i serwisu Zamawiający wymaga, aby Wykonawca udzielił Zamawiającemu następujących gwarancji wykonania, licząc od daty wydania Świadectwa Przejęcia: 24 miesiące na wszystkie maszyny, urządzenia i pojazdy, 36 miesięcy na budynki, budowle, sieci i instalacje. Zamawiający wymaga, aby Wykonawca zagwarantował Zamawiającemu następujące warunki serwisu: maksymalny czas reakcji serwisu od momentu zgłoszenia awarii wyniesie 48 h roboczych Gwarancje technologiczne Zamawiający wymaga, aby Wykonawca udzielił gwarancji jakościowych w zakresie sprawności technologicznej i wymaganych efektów technologicznych (ekologicznych) instalacji i urządzeń zgodnie z Tabelą nr 1 Części opisowej PFU. Dostarczane maszyny i urządzenia winny odpowiadać obowiązującym normom, posiadać właściwe atesty, świadectwa, dopuszczenia i certyfikaty. Wszelkie urządzenia, maszyny i aparatura muszą posiadać wymagane certyfikaty i dopuszczenia odpowiednich urzędów. Wszystkie urządzenia należy dostarczyć wraz z Dokumentacjami Techniczno - Ruchowymi. Wykonawca jest zobowiązany do udzielenia, dla wszystkich dostarczonych przez siebie maszyn i urządzeń gwarancji obejmującej: naprawy w przypadku zgłoszenia awarii przez użytkownika, przeglądów okresowych w terminach zabezpieczających utrzymanie sprzętu we właściwym stanie technicznym oraz zgodnie z gwarancją, Kosztem Wykonawcy w okresie gwarancyjnym będzie: naprawa maszyn i urządzeń wynikająca z udzielonej gwarancji (praca pracowników wraz z częściami zamiennymi i szybkozużywającymi się i materiałami eksploatacyjnymi), przeglądy okresowe w siedzibie Zamawiającego (praca pracowników wraz z częściami szybkozużywającymi się i materiałami eksploatacyjnymi). Oczekuje się, że w sytuacjach awaryjnych rozpoczęcie czynności wynikających z gwarancji (rozpoznanie awarii) nastąpi w czasie nie dłuższym niż dwóch dni robocze od momentu skutecznego powiadomienia Wykonawcy o awarii w dniu roboczym, w godzinach od 7:00 do 15:00. Za skuteczne powiadomienie uważa się potwierdzone przez Wykonawcę pisemne lub owe zgłoszenie awarii, w którym określone zostanie: Urządzenie lub lista urządzeń wykazujących nieprawidłowe działanie, Treść komunikatów zgłaszanych przez urządzenia sterujące, Czas wystąpienia awarii, Stan pracy instalacji w momencie wystąpienia zdarzenia. progeo sp. z o.o. 53

55 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Naprawa instalacji winna być rozpoczęta w ciągu 3 dni od daty zgłoszenia. Sprzęt i wyposażenie obiektów dostarczone przez Wykonawcę będzie nowe, bez wad i będzie posiadać odpowiednie gwarancje producentów. W stosunku do technicznej jakości instalacji Wykonawca udzieli gwarancji na ich bezawaryjne działanie. Wykonawca zapewnia w okresie 10 lat od zakończenia okresu gwarancyjnego dostępność części zamiennych i szybkozużywających się oraz możliwość korzystania z autoryzowanych serwisów Szkolenie personelu Zamawiający ustanowi obsługę kompostowni, stosownie do wykazu stanowisk zawartego w Dokumentacji Projektowej. Szczegółowy zakres wymaganych uprawnień dla personelu oraz program szkolenia opracuje Wykonawca i przedłoży do zatwierdzenia Inżynierowi, co najmniej na 1 miesiąc przed rozpoczęciem Prób Końcowych. Celem szkolenia jest przygotowanie do eksploatacji i utrzymania w ruchu urządzeń, maszyn i instalacji zmontowanych i dostarczonych w ramach Umowy. Szkolenie zostanie przeprowadzone przed rozpoczęciem rozruchu. Fakt przeprowadzenia szkolenia winien być potwierdzony stosownym zaświadczeniem. Szkolenie należy przeprowadzić w języku polskim. Przeszkolony i przewidziany do obsługi Punktu personel Zamawiającego zostanie oddelegowany do Wykonawcy na czas rozruchu i Prób Końcowych. Wykonawca ma obowiązek przeprowadzać rozruch i Próby Końcowe przy udziale tego personelu Rozliczenie robót Ustalenia ogólne Kwoty ryczałtowe Robót będą obejmować: a) koszty bezpośrednie, w tym: - koszty wszelkiej robocizny do wykonania danej pozycji robót wraz z pracami towarzyszącymi i robotami tymczasowymi, obejmujące płace bezpośrednie, płace uzupełniające, koszty ubezpieczeń społecznych i podatki od płac, - koszty materiałów podstawowych i pomocniczych do wykonania danej pozycji robót wraz z pracami towarzyszącymi i robotami tymczasowymi, obejmujące również koszty dostarczenia materiałów z miejsca ich zakupu bezpośrednio na stanowiska robocze lub na miejsca składowania na placu budowy, - koszty wszelkiego sprzętu budowlanego, niezbędnego do wykonania danej pozycji robót wraz z pracami towarzyszącymi i robotami tymczasowymi, obejmujące również koszty sprowadzenia sprzętu na plac budowy, jego montażu i demontażu po zakończeniu robót, b) koszty ogólne budowy, w tym: - koszty zatrudnienia przez wykonawcę personelu kierowniczego, technicznego i administracyjnego budowy, obejmujące wynagrodzenie tych pracowników nie zaliczane do płac bezpośrednich, wynagrodzenia uzupełniające, koszty ubezpieczeń społecznych i podatki od wynagrodzeń, - wynagrodzenia bezosobowe, które wg wykonawcy obciążają daną budowę, - koszty montażu i demontażu obiektów zaplecza tymczasowego, oraz koszty amortyzacji lub zużycia tych obiektów, - koszty wyposażenia zaplecza tymczasowego w urządzenia placu budowy, obejmujące drogi tymczasowe, tymczasowe instalacje elektryczne, energetyczne, wodociągowe, kanalizacyjne, oświetlenie placu budowy, zastępcze źródła ciepła do ogrzewania obiektów i robót, urządzenia zabezpieczające materiały i roboty przed deszczem, słońcem i mrozem i inne tego typu urządzenia, - koszty zużycia, konserwacji i remontów lekkiego sprzętu, przedmiotów i narzędzi kwalifikowanych jako środki progeo sp. z o.o. 54

56 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne nietrwałe, - koszty bezpieczeństwa i higieny pracy, obejmujące koszty wykonania planu bezpieczeństwa i ochrony zdrowia oraz niezbędnych zabezpieczeń stanowisk roboczych i miejsc wykonywania robót, koszty odzieży i obuwia ochronnego, koszty środków higienicznych, sanitarnych i leczniczych, - koszty zatrudnienia pracowników zamiejscowych, - koszty zużycia materiałów oraz energii na cele administracyjne i nieprodukcyjne budowy, - koszty podróży służbowych personelu budowy, - koszty pomiarów geodezyjnych nie ujętych w opisach zakresów robót objętych poszczególnymi pozycjami Wykazu Cen, - koszty geodezyjnej inwentaryzacji powykonawczej i naniesienia wykonanych robót na mapę, - opłaty za zajęcie chodników, pasów drogowych i innych terenów na cele budowy oraz koszty tymczasowej organizacji ruchu (tymczasowe drogi objazdowe i dojazdowe, oznakowania i zabezpieczenia terenu robót oraz oznakowania objazdów i zaleconego, związanego ze zmianą organizacji ruchu, oznakowania dróg) i zabezpieczeń (zapory, światła ostrzegawcze, znaki itp.), - koszty badań jakości materiałów, robót i Prób Końcowych oraz badań po montażowych przewidzianych w Wymaganiach Zamawiającego, - koszty uporządkowania terenu budowy po wykonaniu robót, - opłaty graniczne, cła, akcyzy i inne podatki należne za robociznę, materiały i sprzęt, - wszystkie inne, nie wymienione wyżej ogólne koszty budowy, które mogą wystąpić w związku z wykonywaniem robót budowlanych zgodnie z warunkami Kontraktu oraz przepisami technicznymi i prawnymi, c) ogólne koszty prowadzenia działalności gospodarczej przez Wykonawcę - ryzyko obciążające wykonawcę i kalkulowany przez Wykonawcę zysk; - wszelkie inne koszty, opłaty i należności, związane z wykonywaniem robót, odpowiedzialnością materialną i zobowiązaniami Wykonawcy wymienionymi lub wynikającymi z treści Wymagań Zamawiającego, warunków umowy oraz przepisów dotyczących wykonywania robót budowlanych. Koszt dostosowania się do wymagań Warunków Umowy i Wymagań Zamawiającego zawarty jest w kwotach ryczałtowych i nie jest wyszczególniony odrębnie w Wykazie Cen. Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie ustalania wykonania kompletu prac będą zaakceptowane przez Inżyniera. Urządzenia i sprzęt pomiarowy zostaną zapewnione przez Wykonawcę i będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania Robót. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących to Wykonawca będzie posiadać ważne świadectwa legalizacji, które przedstawi Inżynierowi Podstawy płatności Podstawa płatności za wykonanie prace projektowe, roboty budowlane oraz inne czynności Wykonawcy została przedstawiona w umowie Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego Roboty budowlane winny być prowadzone z zachowaniem Polskich Norm przenoszących normy europejskie lub norm innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy. W przypadku braku progeo sp. z o.o. 55

57 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Polskich Norm przenoszących normy europejskie lub norm innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy uwzględnia się w kolejności: 1) europejskie aprobaty techniczne, 2) wspólne specyfikacje techniczne, 3) normy międzynarodowe, 4) inne techniczne systemy odniesienia ustanowione przez europejskie organy normalizacyjne. W przypadku braku norm, aprobat, specyfikacji i systemów wymienionych powyżej uwzględnia się w kolejności: 1) Polskie Normy, 2) polskie aprobaty techniczne, 3) polskie specyfikacje techniczne. Gdziekolwiek w Wymaganiach Zamawiającego jest odniesienie do stosownych norm taki zapis powinien być interpretowany jak wyżej. Stosowanie norm przez Wykonawcę będzie podlegało uzgodnieniom i akceptacji przez Inżyniera Normy na terenie budowy Wykonawca uzyska i będzie przechowywać na terenie budowy przynajmniej jeden egzemplarz każdej normy lub podręcznika dotyczącego wykazu norm i/lub innych zatwierdzonych norm oraz dodatkowo będzie przechowywał na terenie budowy wszelkie normy lub podręczniki stosujące się do materiałów, które są dostarczone, lub robocizny, która jest wykonywana w ramach robót. Normy te przez cały czas będą dostępne w biurze, w celu umożliwienia Inżynierowi kontroli Sprawy nie objęte normami Wszelkie materiały, Urządzenia i Roboty, które nie są w pełni wyspecyfikowane w niniejszej dokumentacji lub określone w normach i instrukcjach będą takiego rodzaju, jaki jest używany dla robót pierwszej kategorii. Inżynier zdecyduje, czy wszystkie lub część Materiałów lub Urządzeń zaoferowanych, czy dostarczonych do użytku na terenie budowy nadają się dla tego celu, a decyzja Inżyniera podjęta w tym względzie będzie ostateczna i wiążąca. progeo sp. z o.o. 56

58 ą ść PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne B. CZĘŚĆ INFORMACYJNA/ZAŁĄCZNIKI 3. DOKUMENTY POTWIERDZAJĄCE ZGODNOŚĆ ZAMIERZENIA BUDOWLANEGO Z WYMAGANIAMI WYNIKAJĄCYMI Z ODRĘBNYCH PRZEPISÓW Potwierdzeniem zgodności zamierzenia Budowy reaktorów MBP kompostowni w ZZOK w Adamkach, są: UCHWAŁA Nr IV/396/2012 SEJMIKU WOJEWÓDZTWA LUBELSKIEGO z dnia 30 lipca 2012r. w sprawie Planu gospodarowania odpadami dla województwa lubelskiego OŚWIADCZENIE ZAMAWIAJĄCEGO STWIERDZAJĄCE JEGO PRAWO DO DYSPONOWANIA NIERUCHOMOŚCIĄ NA CELE BUDOWLANE Inwestor przed złożeniem wniosku o pozwolenie na budowę przekaże oświadczenie o prawie dysponowania nieruchomością na cele budowlane. 5. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTOWANIEM I WYKONANIEM ZAMIERZENIA 1) Ustawa z dnia 7 lipca 1994r. Prawo Budowlane (tekst jednolity Dz.U. z 2013r., poz. 1409), 2) Ustawa z dnia 27 marca 2003r. o planowaniu i zagospodarowaniu przestrzennym (tekst jednolity Dz.U. z 2015r., poz.199), 3) Ustawa z dnia 17 maja 1989r. Prawo geodezyjne i kartograficzne (tekst jednolity Dz.U. z 2015r., poz. 520), 4) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. z 2015r., poz. 1422), 5) Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002r. w sprawie dziennika budowy, montażu i rozbiórki tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia. (Dz.U. z 2002r., nr 108, poz. 953 z późn. zm.), 6) Rozporządzenie Ministra Infrastruktury z dnia 19 listopada 2001r. w sprawie rodzajów obiektów budowlanych przy których realizacji jest wymagane ustanowienie inspektora nadzoru inwestorskiego (Dz.U. z 2001r., nr 138, poz. 1554), 7) Rozporządzenie Ministra Infrastruktury z dnia 25 kwietnia 2012r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. z 2012r., poz. 462 z późn. zm.), 8) Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 21 lutego 1995 roku w sprawie rodzaju i zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie (Dz.U. z 1995r., nr 25, poz. 133), 9) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. (tekst jednolity Dz.U. z 2003r., nr 169, poz. 1650), 10) Ustawa z dnia 3 października 2008r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz.U. z 2013r., poz z późn. zmianami) progeo sp. z o.o. 57

59 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne 11) Ustawa z dnia 27 kwietnia 2001r. - Prawo ochrony środowiska (tekst jednolity Dz.U. z 2013r., poz z późn. zm.), 12) Ustawy o ochronie przyrody z dnia 16 kwietnia 2004r. (tekst jednolity Dz.U. z 2015r., poz z późn. zm.) 13) Ustawa z dnia 14 grudnia 2012r. o odpadach (Dz.U. z 2013r., poz..21 z późn. zm.), 14) Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 14 marca 2000r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych (Dz.U. z 2000r., nr 26, poz. 313 z późn. zm.), 15) Ustawa z dnia 10 kwietnia 1997r. - Prawo Energetyczne (tekst jednolity Dz.U. z 2012r., poz z późn. zm.), 16) Ustawa z dnia 18 lipca 2001r. - Prawo wodne (tekst jednolity Dz.U. z 2015r., poz. 469 z późn. zm.), 17) Rozporządzenie Ministra Środowiska z dnia 9 grudnia 2014r. w sprawie katalogu odpadów (Dz.U. z 2014r., poz. 1923), 18) Ustawa z dnia 16 kwietnia 2004r. o wyrobach budowlanych (tekst jednolity Dz.U. z 2014r., poz. 883 z późn. zm.), 19) Rozporządzenie MSWiA z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. (Dz.U. z 2010r., nr 109, poz. 719), 20) Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej (tekst jednolity Dz.U. z 2009r., nr 178, poz.1380 z późn. zm.), 21) Ustawa z dnia 21 marca 1985 r. o drogach publicznych (tekst jednolity Dz.U. z 2015r., poz. 460 z późn. zm.), 22) Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz.U. z 2012r., poz. 1468). 23) Ustawa z dnia 23 lipca 2003r. o ochronie zabytków i opiece nad zabytkami (tekst jednolity Dz.U. z 2014r., poz z późn. zm.), 24) Rozporządzenie MSWiA z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz.U. z 2003r., nr 121, poz z późn. zm.), 25) Rozporządzenie Ministra Budownictwa z dnia 14 lipca 2006 r. w sprawie sposobu realizacji obowiązków dostawców ścieków przemysłowych oraz warunków wprowadzania ścieków do urządzeń kanalizacyjnych (Dz.U. z 2006r., nr 136, poz. 964 z późn. zm.), 26) Ustawa z dnia 7 czerwca 2001r. o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzaniu ścieków (tekst jednolity Dz.U. z 2015r., poz.139), 27) Rozporządzenie Rady Ministrów z dnia 1 czerwca 2004r. w sprawie określenia warunków zezwolenia na zajęcie pasa drogowego (Dz.U. z 2004r., nr 140, poz. 1481), 28) Rozporządzenie Ministra Infrastruktury z dnia 23 września 2003r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzeniem (Dz.U. z 2003r., nr 177, poz.1729), 29) Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U. z 2003r., nr 220, poz z późn. zm.), 30) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. z 1999r.. nr 43, poz. 430 z późn. zm.), 31) Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. z 2012r, poz..463), 32) WTWO-H-4 Warunki Techniczne Wykonania i Odbioru Robót Ziemnych wydanie MOŚZNiL z 1994r., 33) Aprobaty techniczne wyrobów budowlanych, zgodnie z wymaganiami ustawy z dn. 16 kwietnia 2004r. o wyrobach budowlanych (Dz. U. z 2014r., poz. 883 z późn. zm.). progeo sp. z o.o. 58

60 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne PN-B-01029:2000P* Rysunek budowlany. Zasady wymiarowania na rysunkach architektonicznobudowlanych. PN-EN ISO :2002P* Rysunek techniczny -- Zasady ogólne przedstawiania -- Część 20: Wymagania podstawowe dotyczące linii PN-EN ISO :2006P* Rysunek techniczny - Zasady ogólne przedstawiania. Część 21: Linie w systemach CAD. PN-B-01025:2004P* Rysunek budowlany - Oznaczenia graficzne na rysunkach architektonicznobudowlanych PN-B-01027:2002P* Rysunek budowlany - Oznaczenia graficzne stosowane w projektach zagospodarowania działki lub terenu PN-B-01029:2000P* Rysunek budowlany - Zasady wymiarowania na rysunkach architektonicznobudowlanych PN-B-01030:2000P* Rysunek budowlany - Oznaczenia graficzne materiałów budowlanych PN-EN ISO 11091:2001P* Rysunek budowlany - Projekty zagospodarowania terenu PN-EN ISO 3766:2006P* Rysunek budowlany - Uproszczony sposób przedstawiania zbrojenia betonu PN-EN ISO :2001P* Rysunek budowlany - Systemy oznaczeń - Część 1: Budynki i części budynków PN-EN ISO :2001P* Rysunek budowlany - Systemy oznaczeń - Część 2: Nazwy i numery pomieszczeń PN-EN ISO :2001P* Rysunek budowlany - Systemy oznaczeń - Część 3: Identyfikatory pomieszczeń PN-EN ISO 6284:2001P* Rysunek budowlany -Oznaczanie odchyłek granicznych PN-EN ISO 9431:2011E* Rysunek budowlany - Części arkusza rysunkowego przeznaczone na rysunek, tekst i tabliczkę tytułową PN-ISO 2594:1998P* Rysunek budowlany - Metody rzutowania PN-B-06050:1999P* Geotechnika - Roboty ziemne - Wymagania ogólne PN-S-02205:1998P* Drogi samochodowe - Roboty ziemne - Wymagania i badania PN-S-06102:1997P* Drogi samochodowe - Podbudowy z kruszyw stabilizowanych mechanicznie PN-S-96012:1997P* Drogi samochodowe - Podbudowa i ulepszone podłoże z gruntu stabilizowanego cementem PN-S-96013:1997P* Drogi samochodowe - Podbudowa z chudego betonu - Wymagania i badania PN-EN 12063:2001P* Wykonawstwo specjalnych robót geotechnicznych - Ścianki szczelne PN-EN 1168+A3:2011E* Prefabrykaty z betonu - Płyty kanałowe PN-EN 12843:2008P* Prefabrykaty z betonu - Maszty i słupy PN-EN A2:2012E* Prefabrykaty z betonu - Przepusty skrzynkowe PN-EN 14991:2010P* Prefabrykaty z betonu - Elementy fundamentów PN-EN 15258:2009E* Prefabrykaty z betonu - Elementy ścian oporowych PN-EN 1338:2005P* Betonowe kostki brukowe - Wymagania i metody badań PN-EN A1:2009E* Pompy do cieczy - Wymagania bezpieczeństwa - Procedura prób hydrostatycznych PN-EN 12483:2002P* Pompy do cieczy - Zespoły pompowe z przemiennikiem częstotliwości - Badania gwarancji i zgodności progeo sp. z o.o. 59

61 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne PN-EN ISO :2012E* Pompy do cieczy oraz instalacja - Nazwy ogólne, definicje, wielkości, symbole literowe i jednostki - Część 1: Pompy do cieczy PN-EN ISO :2012E* Pompy do cieczy oraz instalacja - Nazwy ogólne, definicje, wielkości, symbole literowe i jednostki - Część 2: Układ pompowy PN-EN 1053:1998P* Systemy przewodowe z tworzyw sztucznych - Systemy rur z tworzyw termoplastycznych do zastosowań bezciśnieniowych - Metoda badania szczelności wodą PN-EN 1054:1998P* Systemy przewodowe z tworzyw sztucznych - Systemy rur z tworzyw termoplastycznych do kanalizacji wewnętrznej - Metoda badania szczelności połączeń powietrzem PN-EN 12061:2001P* Systemy przewodowe z tworzyw sztucznych - Kształtki z tworzyw termoplastycznych - Metoda badania odporności na uderzenie PN-EN 12095:2001P* Systemy przewodowe z tworzyw sztucznych - Uchwyty do systemów przewodowych stosowanych do odprowadzania wody deszczowej - Metoda badania wytrzymałości uchwytu PN-EN 12256:2001P* Systemy przewodowe z tworzyw sztucznych - Kształtki z tworzyw termoplastycznych - Metoda badania wytrzymałości mechanicznej lub elastyczności fabrykowanych kształtek PN-EN :2001P* Systemy przewodowe z tworzyw sztucznych do odprowadzania nieczystości i ścieków (o niskiej i wysokiej temperaturze) wewnątrz konstrukcji budowli - Polipropylen (PP) - Część 1: Wymagania dotyczące rur, kształtek i systemu PN-EN 1704:2001P* Systemy przewodowe z tworzyw sztucznych - Zawory z tworzyw termoplastycznych - Metoda badania trwałości zaworu po cyklicznych zmianach temperatury z jednoczesnym ugięciem PN-EN 1705:2001P* Systemy przewodowe z tworzyw sztucznych - Zawory z tworzyw termoplastycznych - Metoda badania trwałości zaworu po uderzeniu zewnętrznym PN-EN ISO 3503: P* Systemy przewodów rurowych z tworzyw sztucznych Połączenia mechaniczne między kształtkami i rurami ciśnieniowymi Metoda badania szczelności przy ciśnieniu wewnętrznym zestawów poddanych zginaniu. PN-EN 744:1997P* Systemy przewodowe z tworzyw sztucznych - Rury z tworzyw termoplastycznych - Badanie odporności na uderzenia zewnętrzne metodą spadającego ciężarka PN-EN 802:1998P* Systemy przewodowe z tworzyw sztucznych - Kształtki wtryskowe z tworzyw termoplastycznych do systemów ciśnieniowych - Metoda badania maksymalnego odkształcenia przy zgniataniu PN-EN 803:1996P* Systemy przewodowe z tworzyw sztucznych - Kształtki wtryskowe do łączenia rur ciśnieniowych za pomocą elastycznego pierścienia - Metoda badania wytrzymałości złączy nie narażonych na krótkotrwałe działanie osiowego naporu hydrostatycznego progeo sp. z o.o. 60

62 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne PN-EN 804:1996P* Systemy przewodowe z tworzyw sztucznych - Kształtki wtryskowe kielichowe do połączeń klejonych w rurociągach ciśnieniowych - Metoda badania wytrzymałości na krótkotrwałe ciśnienie wewnętrzne PN-EN 917:2000P* Systemy przewodowe z tworzyw sztucznych - Zawory z tworzyw termoplastycznych - Metody badania szczelności i wytrzymałości na ciśnienie wewnętrzne PN-EN ISO 13783:2000P* Systemy przewodowe z tworzyw sztucznych - Połączenia dwukielichowe z niezmiękczonego poli(chlorku winylu) (PVC-U) mogące przenosić obciążenia osiowe - Metoda badania szczelności i wytrzymałości na ciśnienie wewnętrzne przy ugięciu PN-ENV :2002E* Systemy przewodowe z tworzyw sztucznych o ściankach strukturalnych do odprowadzania nieczystości i ścieków (o niskiej i wysokiej temperaturze) wewnątrz konstrukcji budowli - Nieplastyfikowany poli(chlorek winylu) (PVC-U) - Część 2: Zalecenia dotyczące oceny zgodności PN-EN 206: P* Beton - Wymagania, właściwości, produkcja i zgodność PN-EN :2008P* Mieszanki mineralno-asfaltowe - Wymagania - Część 1: Beton asfaltowy PN-EN :2008P* Mieszanki mineralno-asfaltowe - Wymagania - Część 2: Beton asfaltowy do bardzo cienkich warstw PN-EN :2006E* Mieszanki mineralno-asfaltowe - Wymagania - Część 3: Bardzo miękki beton asfaltowy PN-EN :2008P* Mieszanki mineralno-asfaltowe - Wymagania - Część 5: Mieszanka SMA PN-EN 196-1:2006P* Metody badania cementu - Część 1: Oznaczanie wytrzymałości PN-EN 1008:2004P* Woda zarobowa do betonu - Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu PN-EN 459-1:2012E* Wapno budowlane - Część 1: Definicje, wymagania i kryteria zgodności PN-EN :1999P* Prefabrykaty betonowe - Metoda badania betonu zbrojonego włóknem szklanym - Oznaczanie nasiąkliwości przy zanurzeniu i oznaczanie gęstości w stanie suchym oraz inne przepisy prawne i normy obecnie obowiązujące. * lub inna norma równoważna, zgodnie z art. 30 ustawy Prawo zamówień publicznych z dn. 29 stycznia 2004r. (tekst jednolity Dz.U z późn. zm.) progeo sp. z o.o. 61

63 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne 6. INNE POSIADANE INFORMACJE I DOKUMENTY NIEZBĘDNE DO ZAPROJEKTOWANIA ROBÓT BUDOWLANYCH / ZAŁĄCZNIKI 6.1. Kopia mapy zasadniczej Zamawiający dołączył do niniejszej dokumentacji mapę zasadniczą (Załącznik nr 2). Uzyskanie, aktualnej na dzień wykonywania inwestycji, mapy do celów opiniodawczych, jak i wykonanie mapy do celów projektowych, niezbędnej do opracowania dokumentacji projektowej, leży po stronie Wykonawcy i nie podlega oddzielnej wycenie Wyniki badań gruntowo-wodnych na terenie inwestycji dla potrzeb posadowienia obiektów. Zamawiający dołączył do niniejszego Programu Funkcjonalno-Użytkowego aktualną Dokumentację Badań Podłoża Gruntowego dokumentację określającą warunki geotechniczne na terenie planowanej Inwestycji. W/w dokumentacja została dołączona do niniejszego Programu Funkcjonalno Użytkowego jako Załącznik nr 5. Wymaga się, aby Wykonawca dokumentacji projektowej wykonał rozpoznanie warunków gruntowo wodnych w rejonie nowoprojektowanych obiektów. W razie wystąpienia konieczności wykonania dodatkowej dokumentacji geologicznej w ramach prac projektowych, Wykonawca ma obowiązek wykonania niezbędnych, dodatkowych badań gruntu oraz niezbędnych odkrywek na terenie działki przeznaczonej pod inwestycję. Prace te nie będą podlegały odrębnej wycenie Zalecenia konserwatora zabytków. Zamawiający nie posiada informacji na temat zaleceń konserwatora zabytków dla terenu przewidywanego na lokalizację przedmiotowej inwestycji Inwentaryzacja zieleni. Na terenie objętych Zadaniem nie stwierdzono drzew i krzewów przeznaczonych do wycinki Dane dot. zanieczyszczeń atmosfery do analizy ochrony powietrza oraz posiadane raporty, opinie lub ekspertyzy z zakresu ochrony środowiska. Pomiary ruchu drogowego, hałasu i innych uciążliwości Zamawiający dołączył do niniejszego Programu Funkcjonalno-Użytkowego posiadaną Decyzję o środowiskowych uwarunkowaniach zgody na realizację inwestycji wydaną przez Wójta Gminy Radzyń Podlaski z dnia 15 października 2015r. znak A-OR Decyzja stanowi Załącznik nr Inwentaryzacja istniejących obiektów budowlanych. Podczas wykonywania prac projektowych Wykonawca zobowiązany jest do wykonania wszelkich niezbędnych prac związanych z inwentaryzacją terenu, istniejących budynków i obiektów, dróg i placów technologicznych, urządzeń podziemnych, sieci uzbrojenia podziemnego terenu oraz innych obiektów niezbędnych do prawidłowego zaprojektowania i wykonania przedmiotu zamówienia. progeo sp. z o.o. 62

64 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne 6.7. Zamierzenia inwestycyjne przyległe do istniejącej drogi krajowej Nr 19. W odniesieniu zapisów obowiązującego Miejscowego Planu Zagospodarowania Przestrzennego uchwalonego Uchwałą Nr VIII.228/10 Rady Gminy Radzyń Podlaski z dnia 28 października 2010r., zamierzenia inwestycyjne znajdujące się w bezpośrednim sąsiedztwie drogi krajowej Nr 19 (minimalna odległość zabudowy od zewnętrznej krawędzi jezdni poza terenem zabudowy 40 m). W sytuacjach szczególnych, wszelkie odstępstwa od powyższych ustaleń oraz wszelkie zamierzenia inwestycyjne w terenach przyległych do istniejącej drogi krajowej Nr 19, powinny być poprzedzone uzyskaniem zgody GDDiK Oddział w Lublinie. W związku z powyższym Wykonawca powinien uwzględnić w cenie swojej oferty konieczność uzyskania stosowanych uzgodnień. Uwaga: Zamawiający dysponuje Miejscowym Planem Zagospodarowania Przestrzennego uchwalonego Uchwałą Nr VIII.228/10 Rady Gminy Radzyń Podlaski z dnia 28 października 2010r. Uchwałą Nr V/69/2015 Rady Gminy Radzyń Podlaski z dnia 27 października 2015r. przystąpiono do sporządzenia nowego Planu Zagospodarowania Przestrzennego, który będzie uwzględniał opisaną w niniejszym Programie Funkcjonalno-Użytkowym planowaną lokalizację instalacji do stabilizacji tlenowej i nie będzie z nią w sprzeczności. Zamawiający przewiduje uzyskanie nowego Planu w 2016r. Zamawiający przekaże Wykonawcy nowy Miejscowy Plan Zagospodarowania Przestrzennego przed rozpoczęciem prac projektowych. Nowy plan w swoich zapisach uwzględniać będzie również planowaną trasę szybkiego ruchu S19. Należy się zatem spodziewać utrzymania wymogu konieczności uzyskania zgody GDDiK Oddział w Lublinie na lokalizację zamierzenia inwestycyjnego w sąsiedztwie planowanej drogi Dodatkowe wytyczne inwestorskie i uwarunkowania związane z budową i jej przeprowadzeniem. Wszelkie prace oraz koszty z nimi związane, niezbędne do realizacji zakresu pełnego zlecenia (do momentu uzyskania pozwolenia na użytkowanie), leżą po stronie Wykonawcy. progeo sp. z o.o. 63

65 PROGRAM FUNKCJONALNO UŻYTKOWY Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne 7. SPIS TABEL Tabela 1. Wymagania dla instalacji do intensywnego biologicznego kompostowania...9 Tabela 2. Wykaz obiektów budowlanych i instalacji dla Budowy kompostowni odpadów na terenie ZZOK w Adamkach SPIS ZAŁĄCZNIKÓW ZAŁĄCZNIK 1. Mapa poglądowa. ZAŁĄCZNIK 2. Kopia mapy zasadniczej. ZAŁĄCZNIK 3. Koncepcja Zagospodarowania Terenu (KZT). ZAŁĄCZNIK 4. Wypis z ewidencji gruntów. ZAŁĄCZNIK 5. Dokumentacja Badań Podłoża Gruntowego pod budowę kompostowni na terenie działki nr 12/1 obrębu Zabiele, Zakład Zagospodarowania Odpadów Komunalnych w Adamkach k. Radzynia Podlaskiego, oprac. mgr inż. Tadeusz Siluk, Biała Podlaska, listopad/grudzień ZAŁĄCZNIK 6. Fragment Miejscowego Planu Zagospodarowania Przestrzennego, Uchwała Nr VIII.228/10 Rady Gminy Radzyń Podlaski z dnia 28 października 2010r. wraz z Uchwałą Nr V/69/2015 Rady Gminy Radzyń Podlaski z dnia 27 października 2015r. ZAŁĄCZNIK 7. Decyzja o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia z dnia r., znak A-OR wydaną przez Wójta Gminy Radzyń Podlaski. ZAŁĄCZNIK 8. Odpowiedź Urzędu Marszałkowskiego Województwa Lubelskiego z Lublinie z dnia 07 stycznia 2014r. znak RŚ-I MK ZAŁĄCZNIK 9. Obiekty, wyposażenie, parametry instalacji szczegółowe wymagania technologiczne. Uwaga: Zamawiający dołączył fragment Miejscowego Planu Zagospodarowania Przestrzennego uchwalonego Uchwałą Nr VIII.228/10 Rady Gminy Radzyń Podlaski z dnia 28 października 2010r. Nie zwalnia to Wykonawcy z obowiązku zapoznania się z całością dokumentu dostępnego na stronie Urzędu Gminy Radzyn Podlaski (www. ugradzynpodlaski.bip.lubelskie.pl). progeo sp. z o.o. 64

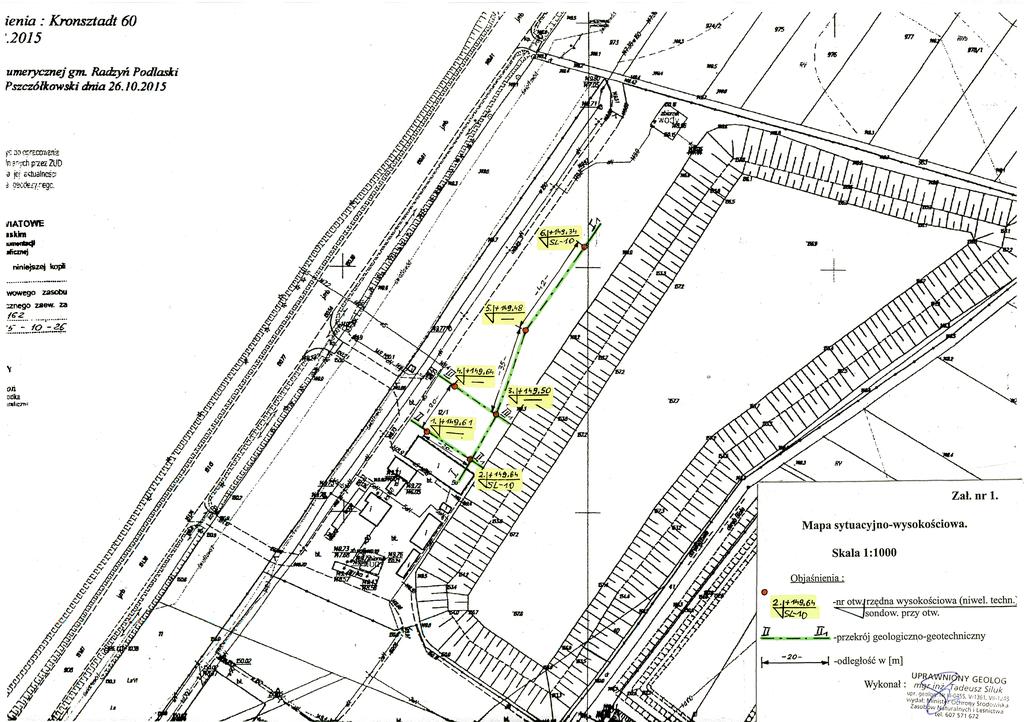

66 Załącznik 1

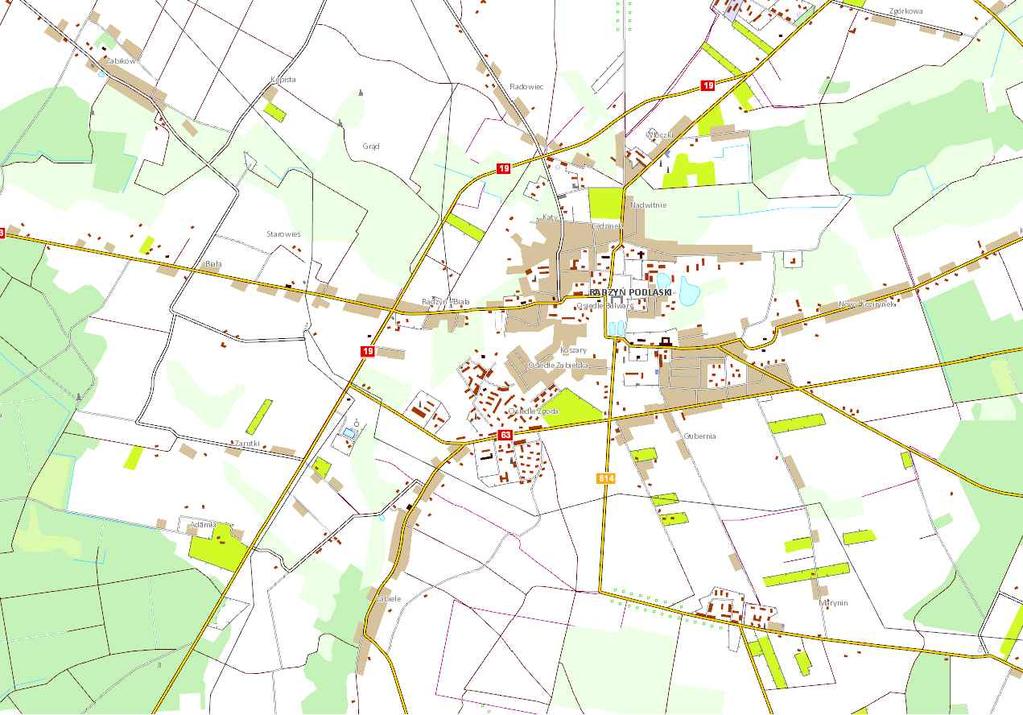

67 źródło: Lokalizacja inwestycji Inwestor: Jednostka projektowa: Temat: Opracowanie/Stadium: Rysunek: progeo sp. z o.o. Zakład Zagospodarowania Odpadów Komunalnych w Adamkach k. Radzynia Podlaskiego Sp. z o.o. ul. Lubelska 5 Radzyń Podlaski progeo sp. z o.o Wrocław, Al. Armii Krajowej 45 tel. 071/ fax 071/ Zaprojektowanie i budowa kompostowni o wydajności 9700 Mg/rok z częściowo zadaszonym placem na dojrzewanie kompostu i zbiornikiem na wody opadowe wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Program Funkcjonalno - Użytkowy Mapa poglądowa mgr inż. Mateusz Fakowski Branża: Technologiczna Podpis: Skala: - Rys. Zał. 1

68 Załącznik 2

69

70 Załącznik 3

71 8 O P LEGENDA: R Technologiczny bufor magazynowy Wentylatorownia i sterownia 6. Biofiltr 7. Zbiornik na odcieki 8. Zbiornik na wody opadowe "czyste" Mur oporowy - zamiennie za demontowane ogrodzenie N 6 A A - Hala namiotowa (obiekt tymczasowy) B - Stacja tranformatorowa C - Budynek administracyjno-socjalny D - Waga B C D E F - Wiata techniczna G - Myjka H F G M J - Kompostownia kontenerowa K - Plac dojrzewania kompostu L - Zbiornik otwarty M - Eksploatowana kwatera N - Zrekultywowana kwatera O - Zbiornik na wody opadowe P - Plac technologiczny (30 x 32m) P - Mur oporowy k. Radzynia Podlaskiego Sp. z o.o. ul. Lubelska 5 I K Inwestor: progeo sp. z o.o. progeo sp. z o.o. tel. 071/ fax 071/ Jednostka projektowa: J L wykorzystywane do nawadniania kompostu oraz zbiornikiem na odcieki technologiczne Temat: Opracowanie/Stadium: Rysunek: Koncepcja Zagospodarowania Terenu (KZT) - Technologiczna Podpis: Skala: Rys.

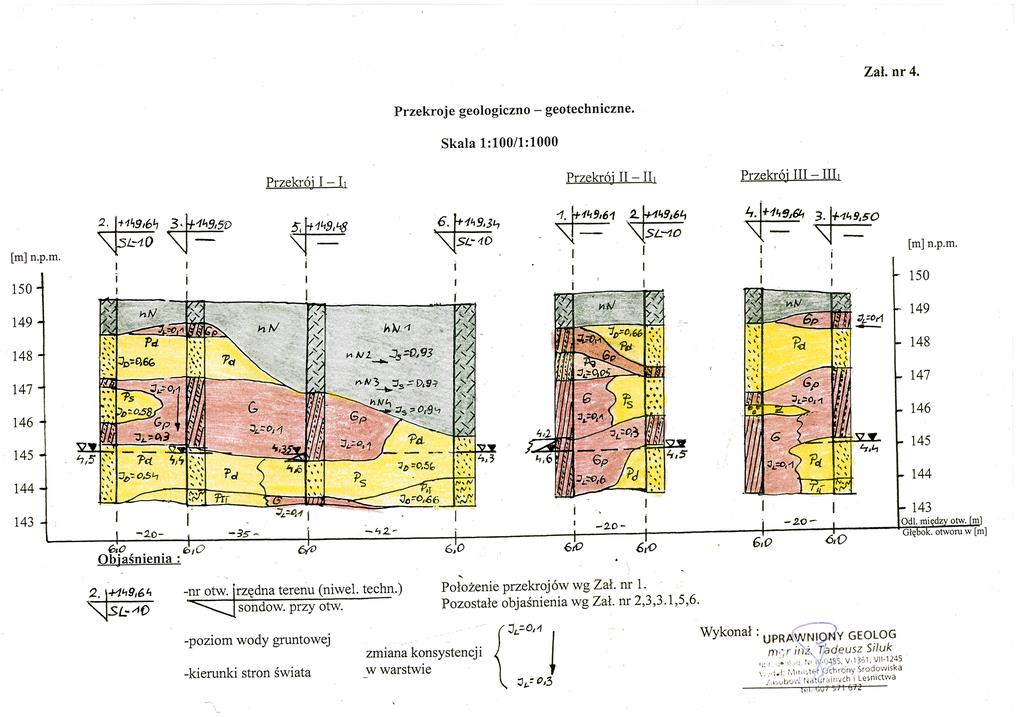

72 Załącznik 4

73

74 Załącznik 5

75

76

77

78

79

80

81

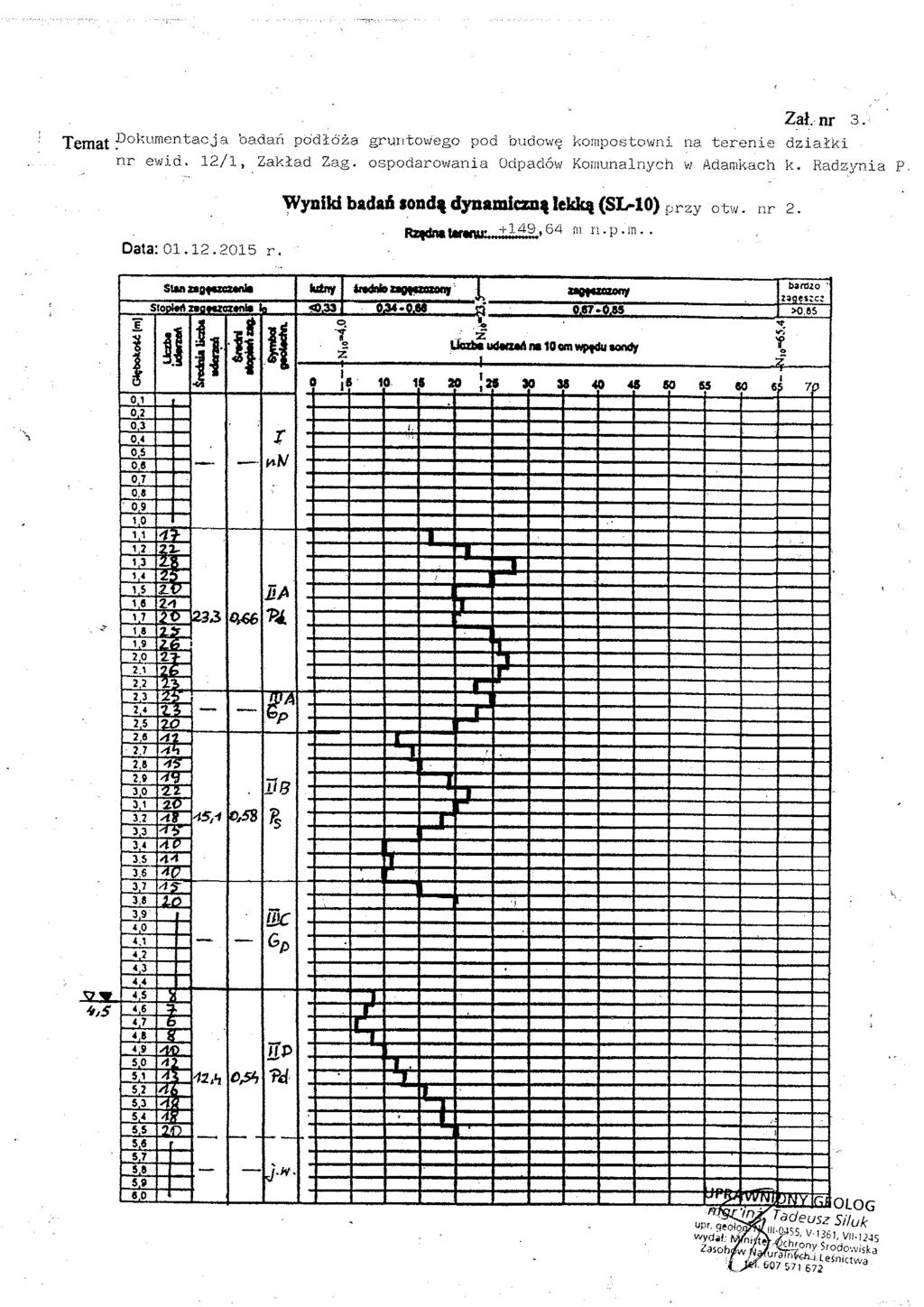

82

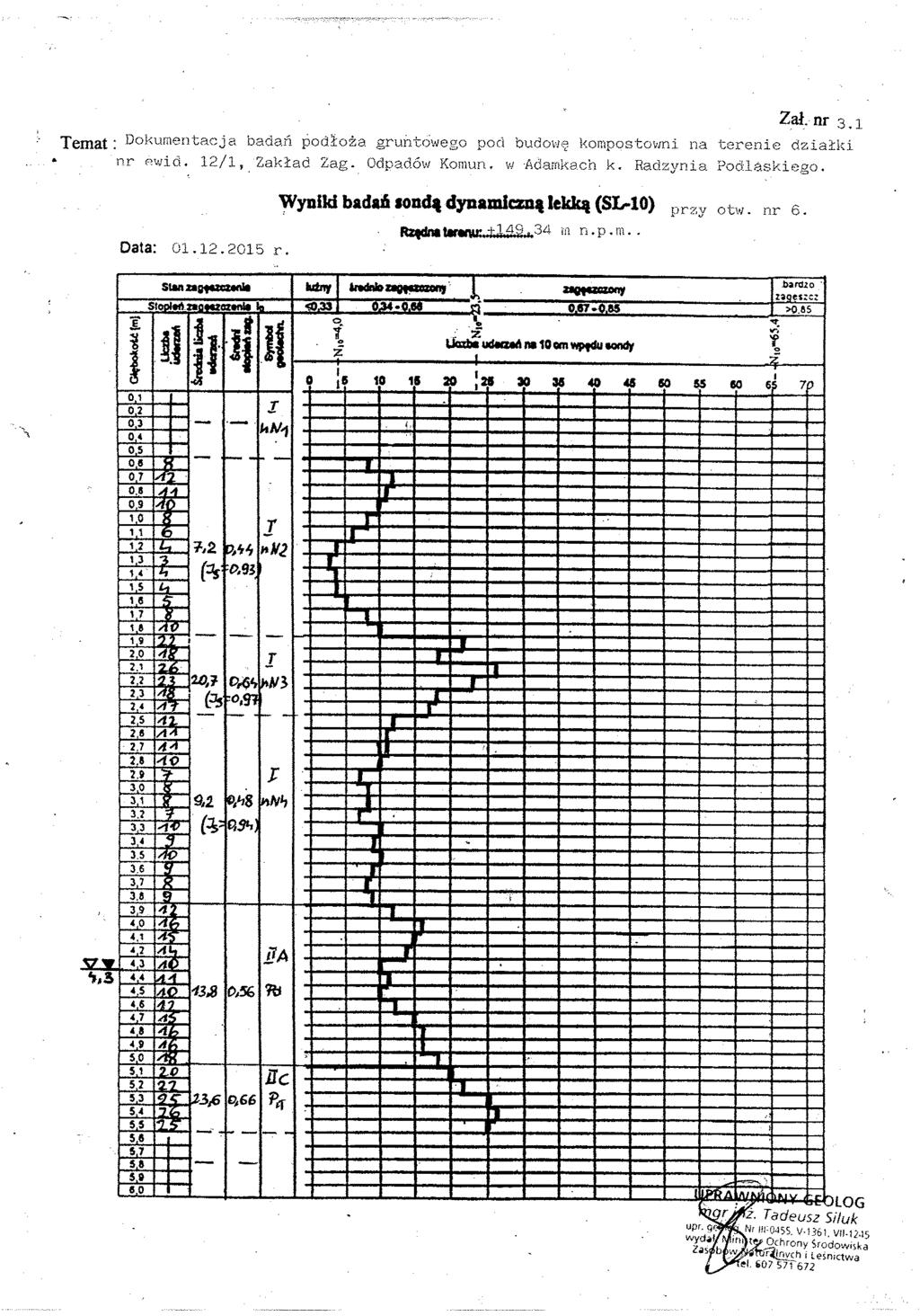

83

84

85

86

87

88 Załącznik 6

89 Rozdział 5 KOMUNIKACJA DROGOWA Plan ustala hierarchię połączeń drogowych oraz szerokości pasów drogowych. 2. Istniejąca droga krajowa Nr 19 (obecnie klasy GP) relacji: gr. państwa Kuźnica Białystok - Siemiatycze - Międzyrzec Podlaski - Kock - Lubartów - Lublin - Kraśnik - Janów Lubelski - Nisko - Sokołów Małopolski - Rzeszów, przewidziana jest do modernizacji i przystosowania do wymogów parametrów technicznych drogi ekspresowej. 3. Plan ustala szerokość w liniach rozgraniczających zmodernizowanej drogi krajowej Nr 19 (klasy S) na odcinkach międzywęzłowych wraz z urządzeniami towarzyszącymi od 80 m do 120 m, z odpowiednimi poszerzeniami w rejonach węzłów, MOP- ów, itp. 4. Plan przyjmuje istniejący przebieg drogi krajowej Nr 63 (obecnie klasy G - docelowo klasy GP) relacji: gr. państwa Węgorzewo Giżycko Pisz Kisielnica Łomża Zambrów Ceranów - Sokołów Podlaski Siedlce Łuków Radzyń Podlaski Wisznice Sławatycze gr. państwa. W rejonie wsi Biała plan ustala rezerwę terenu o szer. 40,0 m. pod obejście tej wsi, zgodnie z ustaleniami w Studium uwarunkowań i kierunków zagospodarowania przestrzennego gminy Radzyń Podlaski. 5. Plan ustala szerokości w liniach rozgraniczających istniejącej drogi krajowej Nr 63 klasy G: 1) w miejscowości Biała ( od gr. gminy do skrzyżowania proj. obejścia) - 30,0 m; 2) w miejscowości Stasinów o szerokości 30,0 m. Docelowo przewiduje się dostosowanie DK Nr 63 do parametrów klasy GP (główna ruchu przyspieszonego). 6. Działania inwestycyjne na terenach sąsiadujących z drogami krajowymi, w liniach rozgraniczających dróg krajowych oraz terenów rezerwowanych pod budowę lub modernizację tych dróg a także inwestycji przecinających te drogi, w odniesieniu do: 1) podziału i scaleń gruntów, 2) realizacji inwestycji kubaturowych, obiektów i urządzeń komunikacji kołowej oraz obiektów i urządzeń infrastruktury technicznej i uzbrojenia terenu, 3) sytuowania obiektów budowlanych w stosunku do elementów drogi krajowej, 4) określenia możliwości włączenia istniejących lub przebudowywanych dróg do drogi krajowej, 5) wpływu inwestycji na stosunki wodne w tym rejonie ze szczególnym uwzględnieniem warunków odwodnienia pasa drogowego, wymagają uzgodnienia z Generalną Dyrekcją Dróg Krajowych i Autostrad Oddział w Lublinie ul. Ogrodowa Plan utrzymuje istniejącą funkcję drogi wojewódzkiej Nr 814 Radzyń Podlaski - Suchowola Żminne w klasie G o szerokości w liniach rozgraniczających 25 m. 8. Plan utrzymuje istniejącą funkcję dróg powiatowych na terenie gminy w klasie L : KPL 1206 Kolonia Stok - Gąsiory - Olszewnica (przez Główne) KPL 1208 Białka - Główne KPL 1209 Jaski - Brzostówiec KPL 1210 Łuków - Aleksandrów - Gąsiory - Brzostówiec- Radzyń Podl. KPL 1211 Biała - Wierzchowiny KPL 1219 dr kraj. Nr 63 - Borowe - Wola Chomejowa KPL 1226 Radzyń - Zabiele - Paszki KPL 1227 Marynin - Wohyń KPL 1228 Radzyń Podl. - Zbulitów - Wohyń KPL 1229 Białka - Ustrzesz - Branica Radzyńska KPL 1230 Turów - Siedlanów - Białka KPL 1233 Radzyń Podl. - Ostrówki KPL 1249 Stara Wieś - Wrzosów - Niewęgłosz KPL 1260 L dojazd do st. kolejowej Bedlno 13

90 9. Plan utrzymuje istniejącą funkcję dróg gminnych pełniących bezpośrednią obsługę komunikacyjną zabudowy, oznaczonych symbolami KGL klasy L oraz dróg dojazdowych - KD. 10. Dla poszczególnych kategorii dróg obowiązują niżej podane szerokości w liniach rozgraniczających: 1) KK S3 - krajowa Nr 19 klasy S - 80 m- 120 m (wariant 3); 2) KK GP - krajowa Nr 19 klasy GP (istniejąca) - 40 m; 3) KK G krajowa Nr 63 klasy G (istniejąca) - 30 m; 4) KK GP krajowa Nr 63 klasy GP (obejście) - 40 m; 5) KW G - wojewódzka Nr 814 klasy G - 25 m; 6) KP L - powiatowe klasy L m; 7) KG L - gminne klasy L m; 8) KD - lokalne, dojazdowe m; Ustalenia podstawowe: 1) Dla drogi krajowej Nr19 klasy S odległości minimalne zabudowy od zewnętrznej krawędzi jezdni wynoszą: a) w terenie zabudowy istniejącej i przy dokonywaniu uzupełnień w tej zabudowie - 30m; b) poza terenami zabudowy - 50m; 2) obsługę komunikacyjną terenów przyległych do drogi krajowej, zapewniają dodatkowe drogi dojazdowe; a także drogi niższych kategorii, od których mogą być realizowane dojazdy; 3) istniejące obiekty mieszkalne znajdujące się w strefie uciążliwości drogi ekspresowej, winny posiadać odpowiednie zabezpieczenia, zgodnie z przepisami szczególnymi w tym zakresie; w przypadkach budowy nowych obiektów przeznaczonych na pobyt ludzi, wymóg zabezpieczenia przed uciążliwościami drogi obciąża inwestora; 4) włączanie i wyłączanie ruchu drogowego do i z drogi ekspresowej, może odbywać się wyłącznie w projektowanych węzłach drogowych. 2. Dla istniejącej drogi krajowej Nr 19 kl. GP, odległości minimalne zabudowy od zewnętrznej krawędzi jezdni wynoszą: 1) w terenie zabudowy istniejącej i przy dokonywaniu uzupełnień w tej zabudowie - 25m; 2) poza terenem zabudowy - 40m; 3. Powiązania układu dróg niższej kategorii z istniejącą drogą krajową Nr 19, powinny być zgodne z przepisami szczególnymi w tym zakresie. 4. Podziały działek bezpośrednio przylegających do drogi krajowej, mogą być przeprowadzone w przypadkach gdy działki te obsługiwane są przez drogi niższych kategorii. 5. W sytuacjach szczególnych, wszelkie odstępstwa od ustaleń w p. 2 oraz wszelkie zamierzenia inwestycyjne w terenach przyległych do istniejącej drogi krajowej Nr 19, powinny być poprzedzone uzyskaniem zgody GDDK i A Oddział w Lublinie. 6. Dla obejścia miejscowości Biała drogą krajową Nr 63 kl. GP, odległości minimalne zabudowy od zewnętrznej krawędzi jezdni wynoszą: 1) w terenie zabudowy istniejącej i przy dokonywaniu uzupełnień - 25m; 2) poza terenem zabudowy - 40m; 7. Planowane obejście miejscowości Biała będzie łączyć istniejącą drogę krajową Nr 63 przed tą miejscowością z projektowaną drogą ekspresową S 19 w węźle Radzyń Wszelkie odstępstwa od ustalonych odległości, w terenach przyległych do planowanego obejścia, powinny być poprzedzone uzyskaniem zgody GDDK i A Oddział w Lublinie. 9. Dla istniejącej drogi krajowej Nr 63 kl. G w miejscowościach Biała i Stasinów, odległości minimalne zabudowy od zewnętrznej krawędzi jezdni wynoszą: 14

91 1) w terenie zabudowy istniejącej m. Biała - 12m; 2) w terenie zabudowy istniejącej m. Stasinów - 20m; 3) poza terenem zabudowy m. Biała i Stasinów - 30m. 10. Powiązania układu dróg niższej kategorii z istniejącą drogą krajową Nr 19, powinny być zgodne z przepisami szczególnymi tym zakresie. 11. Podziały działek bezpośrednio przylegających do drogi krajowej, mogą być przeprowadzone w przypadkach, gdy działki te obsługiwane są przez drogi niższych kategorii. 12. Wszelkie odstępstwa od ustalonych odległości, w terenach przyległych do tej drogi, powinny być poprzedzone uzyskaniem zgody GDDK i A Oddział w Lublinie. 13. Ustala się minimalne odległości linii zabudowy od zewnętrznej krawędzi jezdni dla drogi wojewódzkiej KWG Nr 814 klasy G: dla budynków mieszkalnych zabudowy zagrodowej, jednokondygnacyjnych - 20 m; dla budynków mieszkalnych jednorodzinnych i użyteczności publicznej - 30m; dla pozostałych obiektów poza terenem zabudowy - 40 m. 14. Ustala się minimalne odległości linii zabudowy od zewnętrznej krawędzi jezdni dla dróg powiatowych KPL klasy L: 1) dla obiektów mieszkalnych w terenie zabudowanym - 15m; 2) dla obiektów poza terenem zabudowanym - 20m. 15. Minimalne odległości linii zabudowy od zewnętrznej krawędzi jezdni dla dróg gminnych KGL klasy L: 1) dla obiektów mieszkalnych w terenie zabudowanym - 8m; 2) dla obiektów poza terenem zabudowanym - 15m. 16. Minimalne odległości linii zabudowy od granicy pasa drogowego dla dróg dojazdowych KD: 1) dla obiektów z otworami - 4m; 2) dla obiektów bez otworów - 3m. 17. Na terenach projektowanej zabudowy mieszkaniowej, dopuszcza się zmniejszenie podanych w ust.1, pkt 1, ust. 2, ust. 6 i ust. 9 odległości sytuowania obiektów przeznaczonych na pobyt ludzi od krawędzi jezdni, pod warunkiem udokumentowania przez inwestora na etapie projektu budowlanego realizacji zabezpieczeń przed rozprzestrzenianiem się: hałasu i drgań, zanieczyszczeniem powietrza, zanieczyszczeniem gruntu i wód oraz uzyskaniu zgody odpowiedniego zarządcy drogi. 18. W stosunku do wskazanych na rysunku planu korytarzy nowego przebiegu drogi krajowej ekspresowej S19 i poszerzenia w istniejącym przebiegu tej drogi oraz obejścia miejscowości Biała (drogi krajowej Nr 63) plan dopuszcza możliwość wprowadzenia korekty usytuowania pasów drogowych wynikających z projektów technicznych inwestycji, bez potrzeby dokonywania zmiany miejscowego planu. 19. Przeznaczenie gruntów rolnych i leśnych na cele nierolnicze i nieleśne, w związku z realizacją projektowanej drogi krajowej ekspresowej S19, będzie przeprowadzone na podstawie przepisów odrębnych obowiązujących w danym czasie Wyznacza się tereny komunikacji pieszej KD z podstawowym przeznaczeniem gruntów pod wydzielone ciągi piesze o szerokości 6,0-10,0 m w liniach rozgraniczających. 2. Dopuszcza się ponadto lokalizację: 1) ścieżek rowerowych 2) urządzeń infrastruktury technicznej 3) dojazdów do pojedynczych działek 3. Urządzenia, o których mowa w ust. 2 można lokalizować pod warunkiem dostosowania do charakteru i wymagań przeznaczenia podstawowego. 22. Plan nakazuje zapewnienie miejsc parkingowych w granicach lokalizacji w ilości odpowiadającej zakładanemu programowi użytkowemu przy zastosowaniu wskaźników: 15

92 1) biura, urzędy, administracja 2) zakłady produkcyjne 30 mp / 1000 m 2 p.u.; 20mp/100 zatrudnionych, lub 3 na 100 m 2 p.u.; 3) handel i usługi 5 mp / 1000 m 2 pow. sprzedaży; 4) gastronomia 25 mp / 100 miejsc konsumpcyjnych; 5) kluby, domy kultury, domy parafialne 10 mp / 1000 m 2 p.u.; 6) szkoły 2 mp / 1 pomieszczenie dla nauczania; 7) hotele, motele, gosp. agroturystyczne 5 mp / 10 miejsc noclegowych; 8) zabudowa mieszkaniowa wielorodzinna 1,2 mp na 1 mieszkanie; 9) zabudowa mieszkaniowa jednorodzinna i zagrodowa 2 mp na 1 budynek. 16

93 Rozdział VI JEDNOSTKA R ZABIELE Dla terenów istniejącej i projektowanej zabudowy zagrodowej, o których mowa w załączniku Nr 1 do uchwały, oznaczonych na rysunkach nr 25c, 25d, 30c symbolami: R1 RM, R2 RM, R3 RM, R4 RM, R5 RM, R6 RM, R7 RM, R8 RM o łącznej powierzchni 53,90 ha, ustala się przeznaczenie podstawowe zabudowa zagrodowa z niezbędnymi obiektami towarzyszącymi związanymi z gospodarką rolną. 2. Jako przeznaczenie uzupełniające ustala się: 1) garaże wolnostojące lub wbudowane w bryłę budynku; 2) usługi o uciążliwości nie wykraczającej poza granice działki; 3) urządzenia infrastruktury technicznej. 3. Jako przeznaczenie dopuszczalne ustala się: 1) obiekty o funkcji usługowo-produkcyjnej, które nie powodują żadnej uciążliwości w emisji substancji i energii oraz nie będące przedsięwzięciami dla których raport oddziaływania przedsięwzięcia na środowisko może być lub jest wymagany na postawie przepisów odrębnych; 2) budynki mieszkalne jednorodzinne. 4. Na terenach wyszczególnionych symbolami w ust. 1, obowiązują następujące warunki zabudowy i zagospodarowania terenu: 1) istniejąca zabudowa zagrodowa może podlegać odbudowie, rozbudowie, przebudowie, nadbudowie z zachowaniem przeznaczenia podstawowego i uzupełniającego wymienionego w ust. 1 i 2 niniejszego paragrafu; 2) obowiązują następujące zasady kształtowania zabudowy: a) typ zabudowy zagrodowa, wolnostojąca, b) wysokość zabudowy mieszkaniowej max. 9,0 m (2 kondygnacje nadziemne) nad poziom terenu do najwyżej położonego punktu na dachu, c) wysokość zabudowy gospodarczej, inwentarskiej, usługowo produkcyjnej max. 8,0 m nad poziom terenu do najwyżej położonego punktu na dachu, d) kąt nachylenia połaci dachowych max. 45 o ; 3) plan ustala możliwość lokalizowania w granicy działki: budynków mieszkalnych, inwentarskich i gospodarczych (w tym garaży) pod warunkiem, gdy szerokość działki jest mniejsza od 25 m z zachowaniem przepisów odrębnych; 4) obowiązują następujące parametry projektowanych działek zabudowy zagrodowej: a) minimalna powierzchnia działki zagrodowej 2000 m 2, b) minimalna szerokość frontu działki zagrodowej 25 m, c) kąt położenia granic wydzielonych działek w stosunku do pasa drogowego 90 o ; 5) maksymalna powierzchnia zabudowy terenu: a) działki zabudowy zagrodowej 45%, b) działki zabudowy zagrodowej z usługami 60%; 6) minimalna powierzchnia biologicznie czynna: a) 50% dla zabudowy zagrodowej, b) 30% dla zabudowy zagrodowej z usługami; 7) nieprzekraczalne linie zabudowy wg ustaleń na rysunkach 25c, 25d, 30c do niniejszej uchwały. 5. Zasady ochrony i kształtowania środowiska zawarte są w 8-16 ustaleń ogólnych niniejszej uchwały. 6. Zasady ochrony dziedzictwa kulturowego i zabytków na obszarach rolnych występują stanowiska archeologiczne o następujących nr: OW8, OW11, OW12, OW13, OW14, OW15, OW82, OW83, OW84, OW Zasady ochrony konserwatorskiej tych stanowisk, zawarte są w 18, ust. 2, pkt 4 niniejszej uchwały. 71

94 8. Teren R5 RM i część terenów R4 RM, R6 RM znajdują się w strefie B ochrony konserwatorskiej i dla tych terenów obowiązują ustalenia zawarte w 18, ust. 2, pkt Obsługę komunikacyjną terenów wymienionych w ust. 1 zapewniają: drogi powiatowe KPL i drogi gminne KGL; wskaźniki programowe miejsc postojowych dot. działek zagrodowych i jednorodzinnych oraz usługowych, zawarte są w 22 niniejszej uchwały. 10. Zasady modernizacji, rozbudowy i budowy systemów infrastruktury technicznej zgodnie z ustaleniami 23 niniejszej uchwały Dla terenu istniejących usług oświaty, oznaczonego na rysunku nr 25c w załączniku Nr 1 do uchwały symbolem: R1 U o powierzchni 0,70 ha, ustala się przeznaczenie podstawowe: tereny oświaty (szkoła podstawowa) 2. Zasady ochrony i kształtowania ładu przestrzennego: a) adaptacja istniejących obiektów funkcji podstawowej, b) dopuszczenie prowadzenia prac remontowych polegających na dostosowaniu zabudowy do obowiązujących wymogów technicznych, w tym zwłaszcza w zakresie poprawy warunków termoizolacji a także wprowadzania urządzeń technicznych polepszających warunki użytkowania budynku, c) dopuszczenie zmian konstrukcji i pokrycia dachu oraz kolorystyki elewacji, d) dopuszczenie rozbudowy istniejących obiektów przy zachowaniu warunków przepisów prawa budowlanego i dostosowaniu formy architektonicznej części rozbudowywanej do istniejącej zabudowy obiektu, e) dopuszczenie wprowadzenia nowych elementów zabudowy nawiązujących do gabarytów i wysokości elewacji istniejących budynków funkcji podstawowej, f) dopuszczenie zmian funkcji usług oświaty na inne usługi publiczne (kultura, administracja, zdrowie), g) dopuszczenie wprowadzenia usług towarzyszących funkcji podstawowej z wykluczeniem działalności uciążliwej, h) dopuszczenie modernizacji i budowy nowych elementów sieci i urządzeń infrastruktury technicznej zapewniających lepsze warunki użytkowania obiektu, i) nakaz zapewnienia miejsc parkingowych w obrębie działki dla pojazdów właścicieli oraz innych osób korzystających z użytkowanego terenu (zgodnie ze wskaźnikami zawartymi w 22). 3. Zasady ochrony środowiska i przyrody a także krajobrazu kulturowego: a) nakaz zachowania i uzupełniania istniejących elementów zieleni wysokiej, b) nakaz utrzymania istniejącego tarasowego ukształtowania terenu, c) nakaz utrzymania minimalnego udziału powierzchni biologicznie czynnej na 40% terenu działki; d) nakaz porządkowania gospodarki cieplnej w ramach prac modernizacyjnych poprzez stosowanie paliw o najmniejszej emisji pyłów i gazów dla eliminowania zanieczyszczeń powietrza. 4. Zasady ochrony dziedzictwa kulturowego i zabytków oraz dóbr kultury współczesnej: obiekt nie jest przedmiotem bezpośredniego zainteresowania konserwatorskiego. 5. Ustalenia dotyczące parametrów i wskaźników kształtowania zabudowy i zagospodarowania terenu: a) obowiązują linie zabudowy nawiązujące do zabudowy istniejącej oraz wyznaczone w rysunku planu, b) nakaz utrzymania wskaźnika zabudowy max. do 20 %, c) nakaz utrzymania powierzchni biologicznie czynnej na min. 40 %, d) dopuszcza się remonty, modernizacje obiektów oraz ewentualne zmiany konstrukcji dachu (przez podniesienie połaci dachowych do symetrycznego nachylenia do max, 45 o ) i pokrycia dachu, 72

95 e) dopuszcza się wprowadzenie nowych elementów zabudowy nawiązujących do gabarytów i wysokości elewacji istniejących budynków funkcji podstawowej Dla terenów istniejących usług, oznaczonych na rysunkach nr: 25c, 25d w załączniku nr 1 do uchwały, symbolami: R2 U, R3 U, o powierzchni 0,09 ha, ustala się przeznaczenie podstawowe: tereny usług komercyjnych i podstawowych 2. Zasady ochrony i kształtowania ładu przestrzennego: a) dopuszczenie utrzymania istniejącego podziału działek, b) dopuszczenie podziału działek przy utrzymaniu zasady minimalnej pow. działki -0,3ha, c) nakaz kształtowania układu zabudowy z zachowaniem wskazanego na rysunku planu przebiegu nieprzekraczalnych linii zabudowy, d) dopuszczenie wprowadzenia funkcji towarzyszących: usług rzemiosła nieuciążliwego, działalności biurowej oraz innych usług z wykluczeniem działalności uciążliwej, e) dopuszczenie modernizacji i budowy nowych elementów sieci i urządzeń infrastruktury technicznej zapewniających lepsze warunki użytkowania obiektu, f) nakaz zapewnienia miejsc parkingowych w ilości w pełni zaspokajającej potrzeby wynikające ze sposobu zagospodarowania tej działki (zgodnie ze wskaźnikami zawartymi w 22). 3. Zasady ochrony środowiska i przyrody a także krajobrazu kulturowego: a) nakaz zachowania i uzupełniania istniejących elementów zieleni wysokiej, b) nakaz utrzymania minimalnego udziału powierzchni biologicznie czynnej na 20% terenu działki, c) nakaz porządkowania gospodarki cieplnej w ramach prac inwestycyjnych poprzez stosowanie paliw o najmniejszej emisji pyłów i gazów dla eliminowania zanieczyszczeń powietrza. 4. Ustalenia dotyczące parametrów i wskaźników kształtowania zabudowy i zagospodarowania terenu: a) obowiązują nieprzekraczalne linie zabudowy wyznaczone w rysunku planu, b) nakaz utrzymania intensywności zabudowy max. do 0,6, c) nakaz utrzymania powierzchni biologicznie czynnej na min. 20 %, d) nakaz kształtowania formy architektonicznej i gabarytów nowej zabudowy: da) ograniczenie ilości kondygnacji obiektów usługowych - do I kondygnacji naziemnej, db) dopuszcza się - w zależności od przyjętej formy architektonicznej budynku wprowadzenie dachów płaskich lub dwu- bądź wielospadowych o nachyleniu połaci symetrycznych max. do 30 o Dla terenów istniejącego wysypiska śmieci, oznaczonego na rysunku 25b w załączniku Nr 1 do uchwały symbolami R9 O, R10 O o powierzchni 3,80 ha, ustala się przeznaczenie podstawowe: teren istniejącego składowiska odpadów komunalnych i projektowanego zakładu gospodarki odpadami komunalnymi z zapleczem administracyjnosocjalnym 2. Istniejące składowisko odpadów komunalnych oznaczone symbolem R9 O plan przeznacza do rekultywacji leśnej. 3. Projektowana budowa zakładu gospodarki odpadami komunalnymi z zapleczem administracyjno-socjalnym oznaczona jest symbolem R10 O. 4. Plan ustala, że strefa ograniczonego użytkowania dotyczącego budownictwa mieszkaniowego nie może być mniejsza od 300 m od granic działki składowiska Strefa winna być wyznaczona i zagospodarowana w sposób zgodny z odrębnymi przepisami szczególnymi. 5. W strefie ograniczonego użytkowania i uciążliwości plan zakazuje lokalizacji zabudowy mieszkaniowej jednorodzinnej oraz zabudowy zagrodowej. 73

96 Dla terenu projektowanej elektrowni wiatrowej, oznaczonej na rysunku 25b w załączniku Nr 1 do uchwały symbolem R11 MEW ustala się przeznaczenie podstawowe: teren lokalizacji elektrowni wiatrowej. 2. Pozostałe ustalenia jak w 109, ust Dla terenów projektowanej drogi krajowej Nr 19, kl. S oznaczonej symbolem KK S-3 na rysunkach 25a, 25b, 25c w załączniku Nr 1 do uchwały, ustala się przeznaczenie podstawowe: tereny projektowanej drogi ekspresowej S 19 relacji: (Grodno) gr. państwa Kuźnica Sokółka Korycin Knyszyn Dobrzyniewo Duże Choroszcz Siemiatycze Lublin Nisko Rzeszów Barwinek gr. państwa (Preszow). 2. Zasady modernizacji i budowy drogi ekspresowej S19 wg ustaleń w 37, ust Dla terenów oznaczonych symbolami ZL oraz liniami pionowymi na rysunku nr 25d w załączniku Nr 1 do uchwały, ustala się przeznaczenie podstawowe: tereny przeznaczone do zalesienia. 2. Dla terenów rolnych oznaczonych symbolami R na rysunkach tej miejscowości plan ustala: a) dopuszcza się lokalizacje podziemnych i naziemnych sieci i urządzeń infrastruktury oraz tymczasowych placów i dróg serwisowych związanych z eksploatacją elektrowni wiatrowych, zgodnie z wymogami obowiązujących w tym zakresie przepisów odrębnych, b) zakazuje się realizacji zabudowy przeznaczonej na stały pobyt ludzi w tym zabudowy zagrodowej związanej z produkcją rolniczą oraz realizacji elektrowni wiatrowych, które mogłyby znacząco oddziaływać na prace elektrowni wiatrowych z obszarów MEW. 74

97 OZNACZENIA USTALENIA PLANISTYCZNE GRANICA OBSZARU OPRACOWANIA OBJĘTEGO PLANEM MIEJSCOWYM GRANICA GMINY GRANICA WSI /OBRĘBU GEODEZYJNEGO/ LINIE ROZGRANICZAJĄCE TERENY O RÓśNYM PRZEZNACZENIU LINIE ZABUDOWY NIEPRZEKRACZALNE UśYTKOWANIE TERENÓW RM RMm RM/MN MN U UT US R TERENY ZABUDOWY ZAGRODOWEJ TERENY ZABUDOWY ZAGRODOWEJ KOLONIJNEJ DO UTRZYMANIA TERENY ZABUDOWY ZAGRODOWEJ Z DOPUSZCZENIEM ZABUDOWY JEDNORODZINNEJ TERENY ZABUDOWY JEDNORODZINNEJ TERENY USŁUG USŁUGI TURYSTYCZNE USŁUGI SPORTU I REKREACJI TERENY UPRAW ROLNYCH RZ TERENY UśYTKÓ ZIELONYCH / ŁĄKI, PASTWISKA / WS TERENY WÓD / ZBIORNIKI, CIEKI WODNE /

98 ZL TERENY LASÓW TERENY PRZEZNACZONE DO ZALESIENIA ZC CMENTARZE ZP TERENY ZIELENI URZĄDZONEJ / PARKI / RU P PE PE/ZL TERENY ONSŁUGI PRODUKCJI GOSPODARKI ROLNEJ TERENY OBIEKTÓW PRODUKCYJNYCH, SKŁADÓW, MAGAZYNÓW TERENY KOPALNI PIASKU I świru TERENY KOPALNI PIASKU I świru Z PRZEZNACZENIEM NA FUNKCJĘ LEŚNĄ OCHRONA WARTOŚCI KULTUROWYCH STREFA ŚCISŁEJ OCHRONY KONSERWATORSKIEJ STREFA POŚREDNIEJ OCHRONY KONSERWATORSKIEJ STREFA OCHRONY WIDOKOWEJ OBIEKTÓW ZABYTKOWYCH STANOWISKA ARCHEOLOGICZNE / NR STANOWISKA / INFRASTRUKTURA TECHNICZNA WW STACJA WODOCIĄGOWA ISTNIEJĄCE LINIE ELEKTROENERGETYCZNE 15kV PROJ. LINIA ELEKTROENERGETYCZNA 15kV ISTNIEJĄCE LINIE ELEKTROENERGETYCZNE 110kV ZE STREFĄ ODDZIAŁYWANIA PROJ. LINIA ELEKTROENERGETYCZNE 110kV ZE STREFĄ ODDZIAŁYWANIA

99 GAZOCIĄG WYSOKIEGO CIŚNIENIA PROJ. SIEĆ KANALIZACYJNA KK KS MEW ISTNIEJĄCA LINIA KOLEJOWA TERENY USŁUG KOMUNIKACJI I TRANSPORTU SAMOCHODOWEGO REJON LOKALIZACJI MASZTÓW ELEKTROWNI WIATROWYCH DROGI ISTNIEJĄCA DROGA KRAJOWA Nr 19 KL. GP PROJ. DROGA KRAJOWA Nr 19 KL. S ISTN. DROGA KRAJOWA Nr 63 KL. G PROJ. DROGA KRAJOWA Nr 63 KL. GP ISTNIEJĄCA DROGA WOJEWÓDZKA KL. G DROGA POWIATOWA KL. L DROGA GMINNA KL. L DROGA DOJAZDOWA /CIĄG PIESZO-JEZDNY/

100

101 U C H W A Ł A Nr V/69/2015 Rady Gminy Radzyń Podlaski z dnia 27 października 2015 r. w sprawie przystąpienia do sporządzenia miejscowego planu zagospodarowania przestrzennego Gminy Radzyń Podlaski Na podstawie art. 18 ust. 2 pkt 15 ustawy z dnia 8 marca 1990 r. o samorządzie gminnym ( Dz. U. z 2015 r. poz. 1515), oraz art. 14 ust. 1 i 4 ustawy z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym ( Dz.U z 2015 r. poz. 199 z późn.zm.) Rada Gminy uchwala, co następuje: 1 Przyjąć wniosek Wójta Gminy Radzyń Podlaski i przystąpić do sporządzenia miejscowego planu zagospodarowania przestrzennego Gminy Radzyń Podlaski dotyczącego obszarów zurbanizowanych wszystkich miejscowości z terenu Gminy, przeznaczonych na cele budownictwa mieszkaniowego zagrodowego i jednorodzinnego, usług, terenów produkcyjnych, obiektów i urządzeń infrastruktury technicznej, w tym służących gospodarce komunalnej, istniejącej komunikacji drogowej, z uwzględnieniem planowanej trasy szybkiego ruchu S Granice obszarów objętych planem obejmują tereny określone w załączniku graficznym do niniejszej uchwały w skali 1 : , który stanowi jej integralną część. 3 Traci moc uchwała Nr I/191/2013 Rady Gminy Radzyń Podlaski z dnia 4 października 2013 r. w sprawie przystąpienia do sporządzenia zmiany planu zagospodarowania przestrzennego Gminy Radzyń Podlaski. Wykonanie uchwały powierza się Wójtowi Gminy. Uchwała wchodzi w życie z dniem jej podjęcia. 4 5 Przewodnicząca Rady Gminy Anna Grochoła

102 Załącznik 7

103

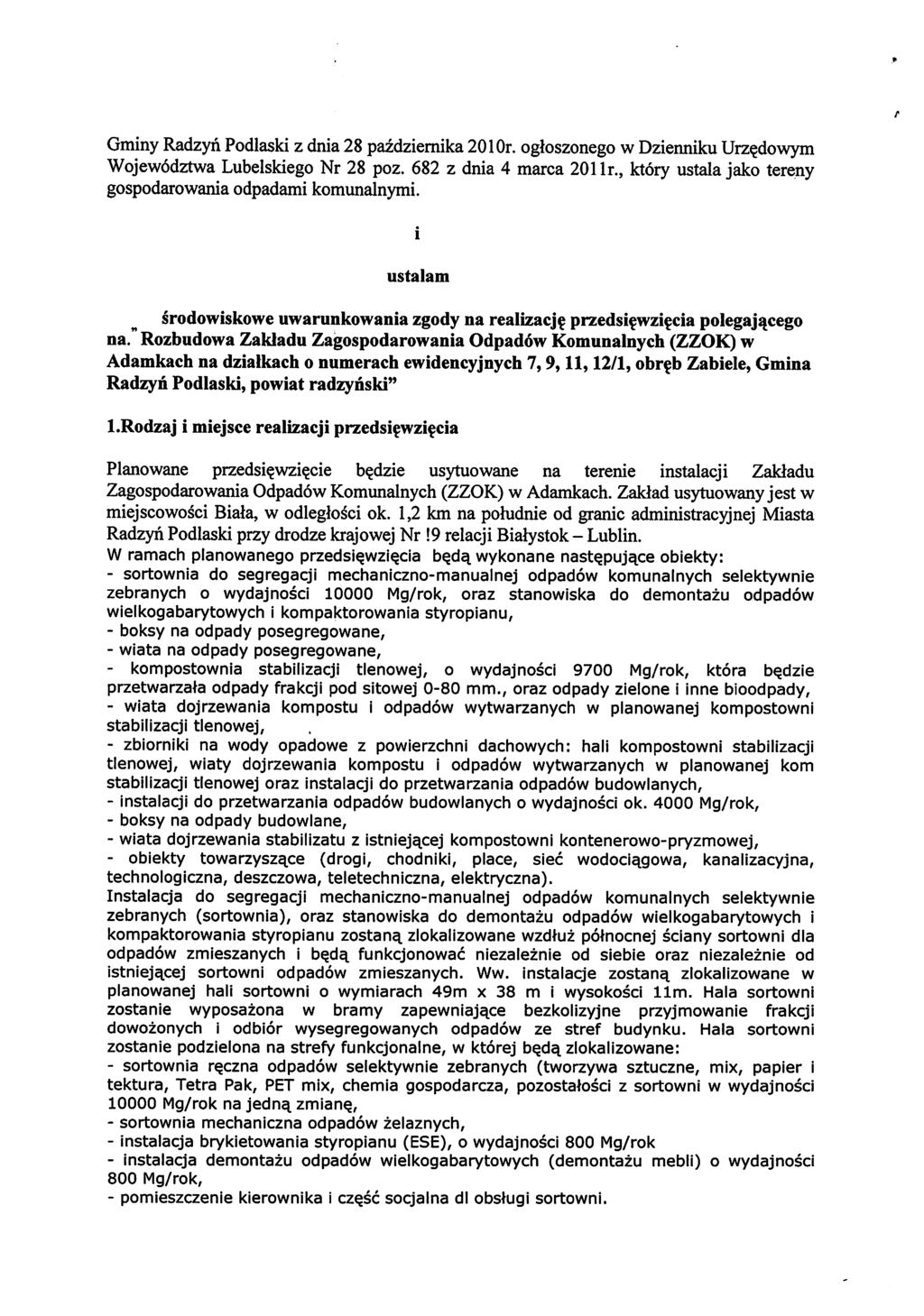

104

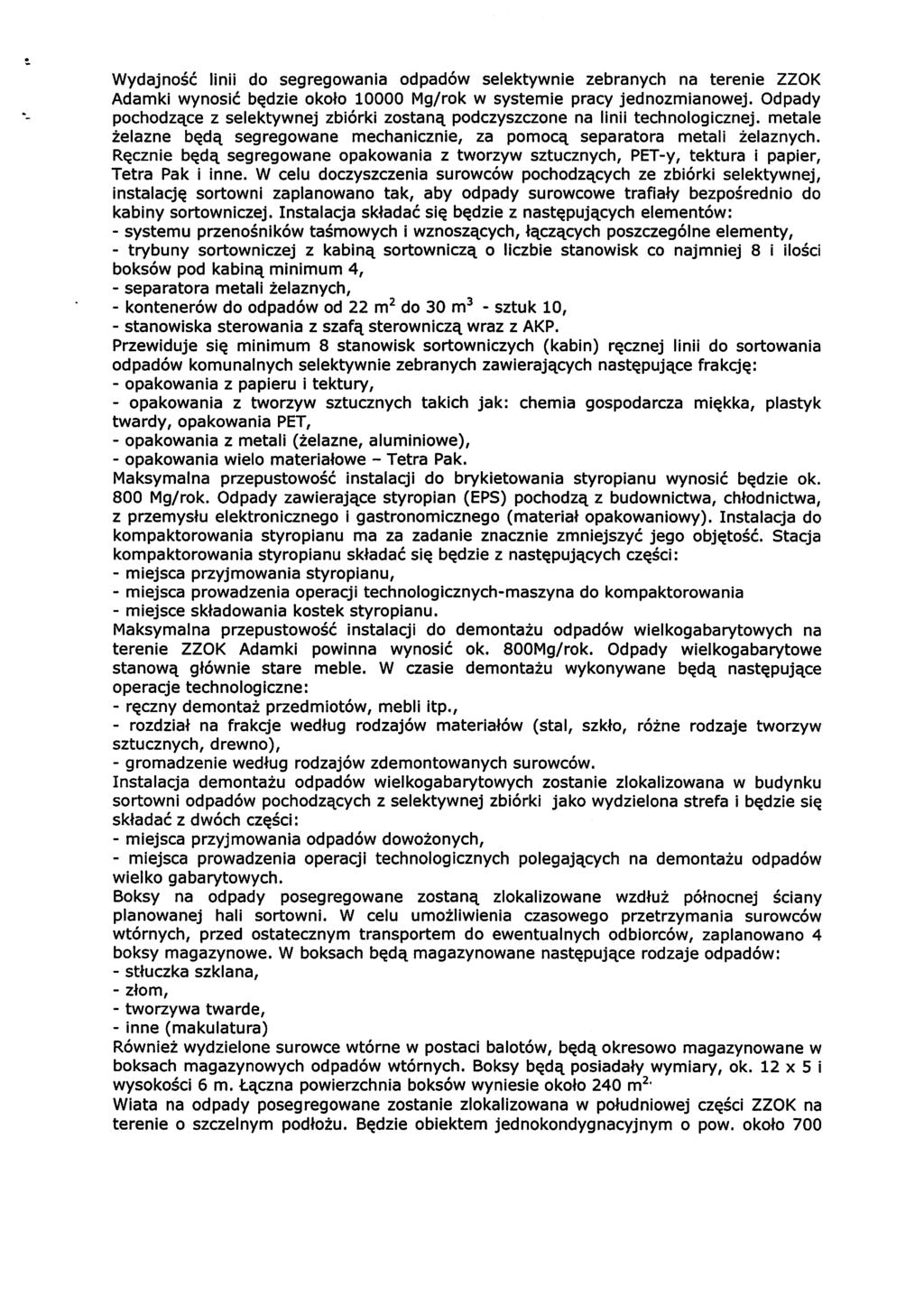

105

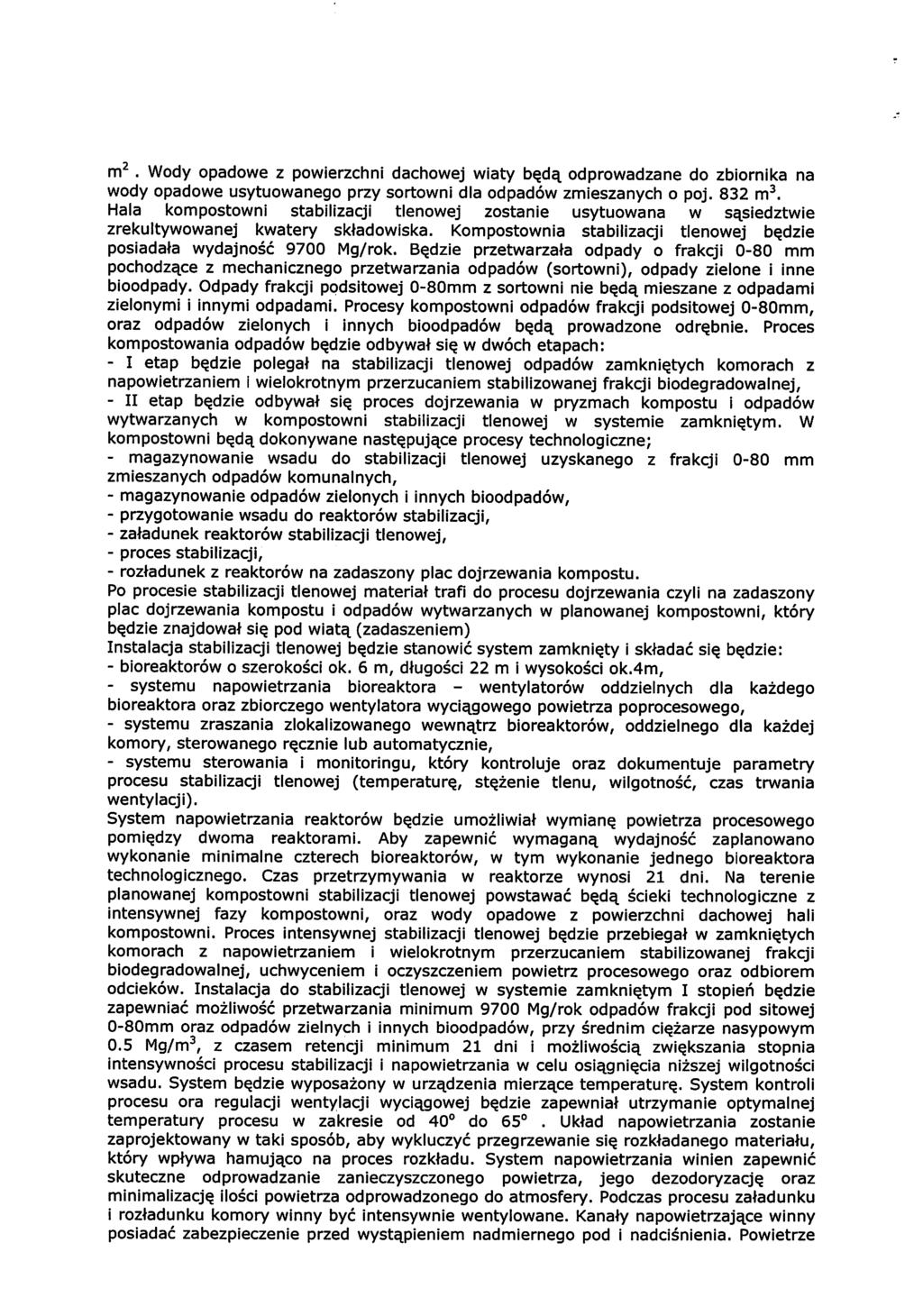

106

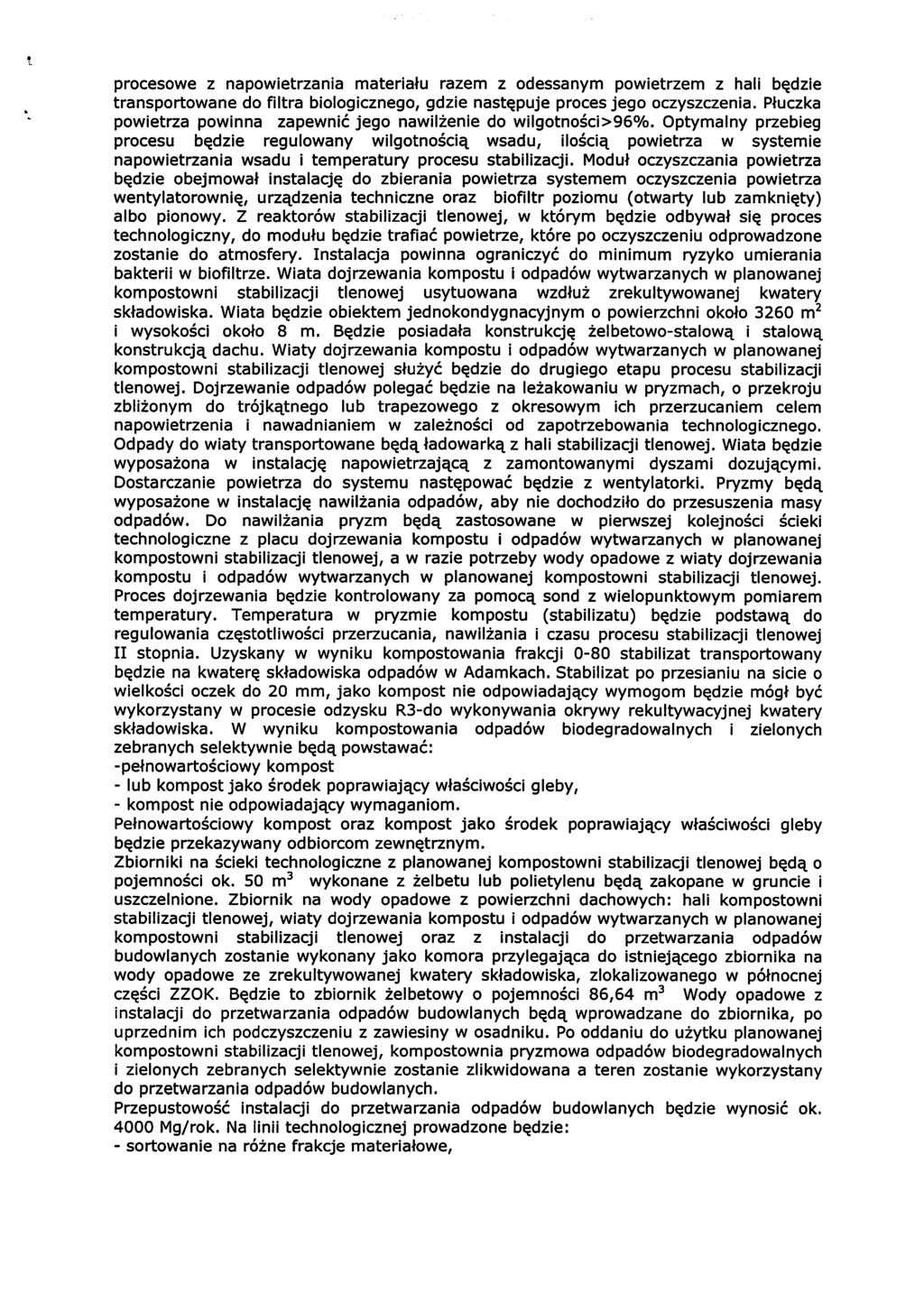

107

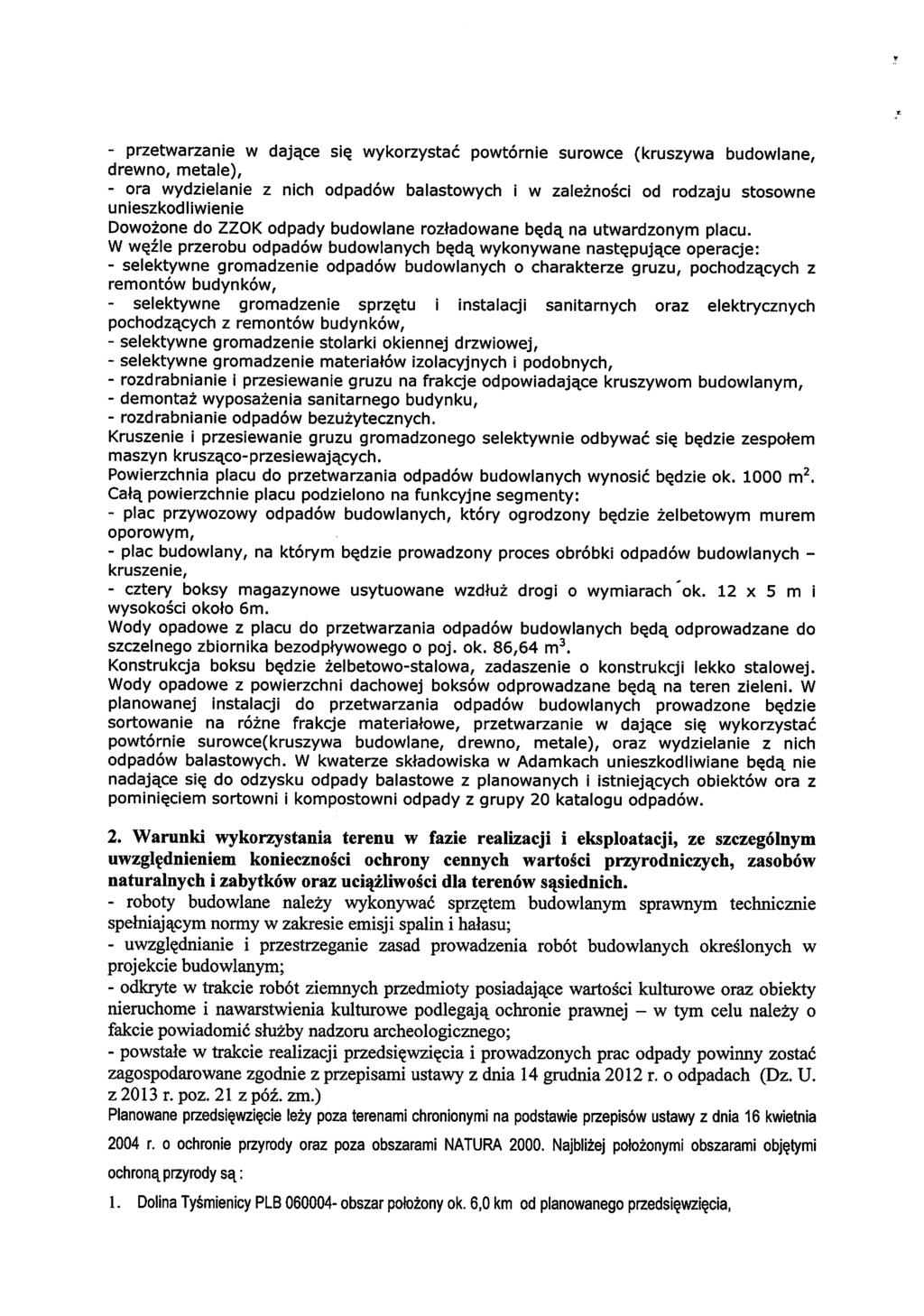

108

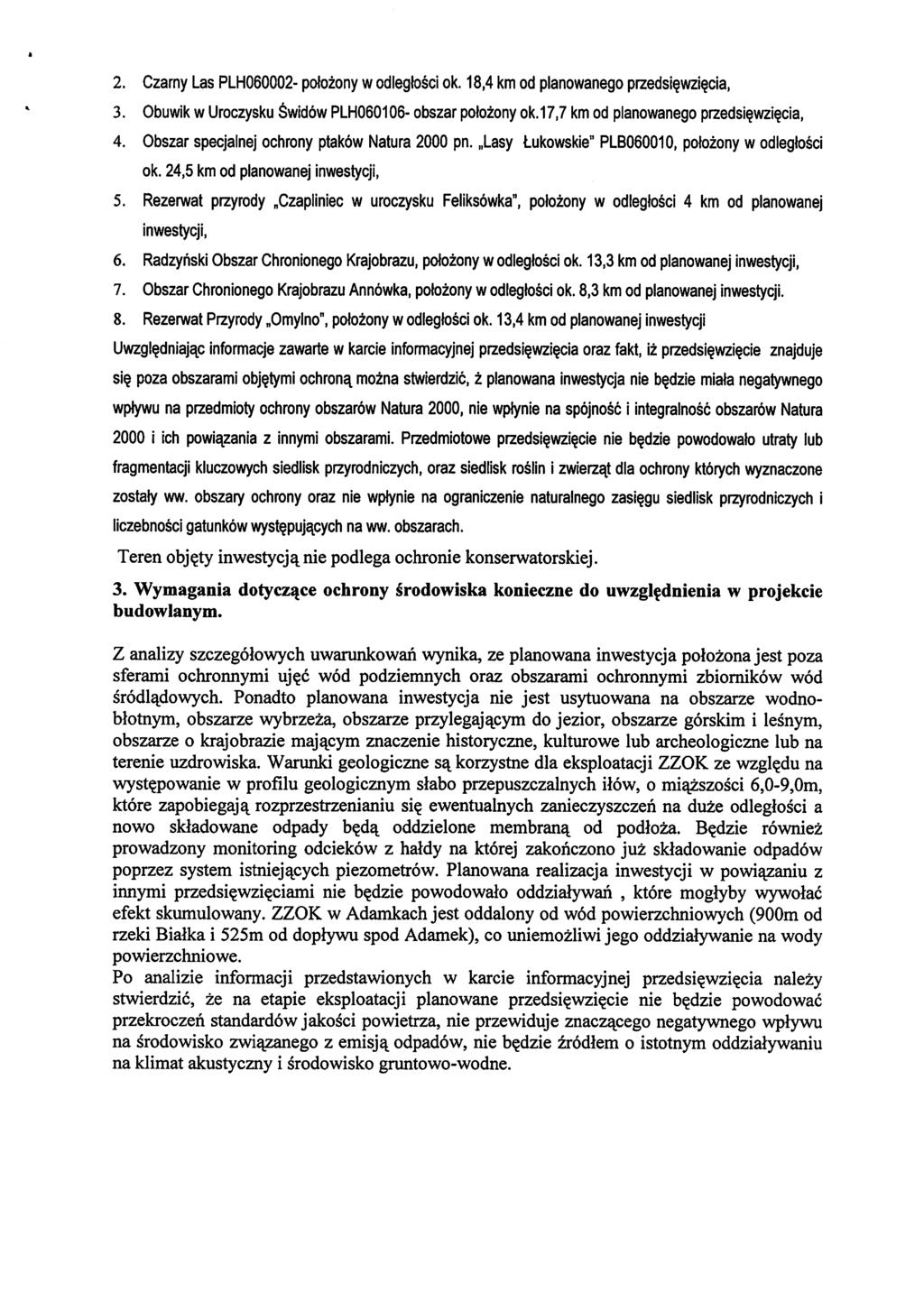

109

110

111

112

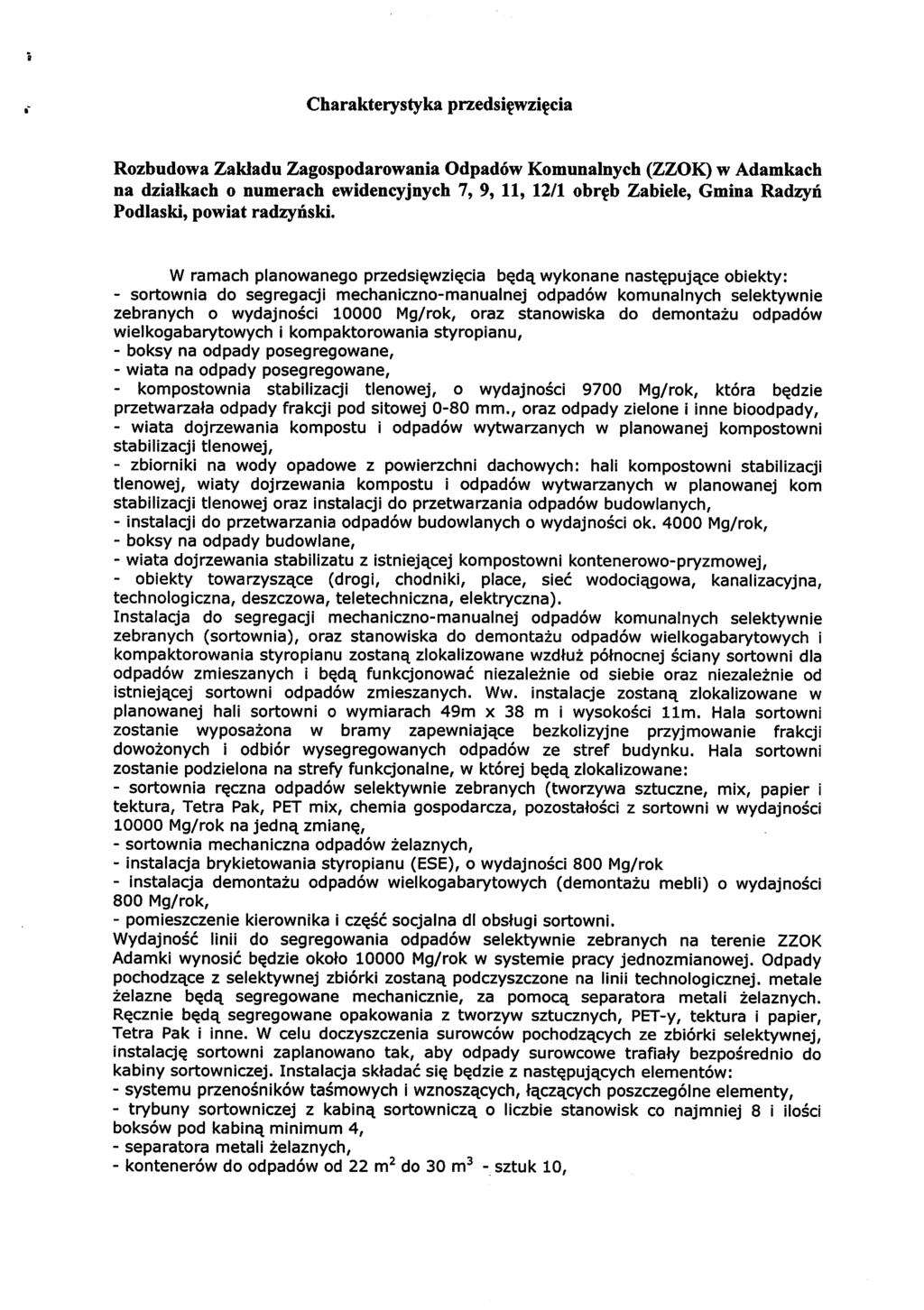

113

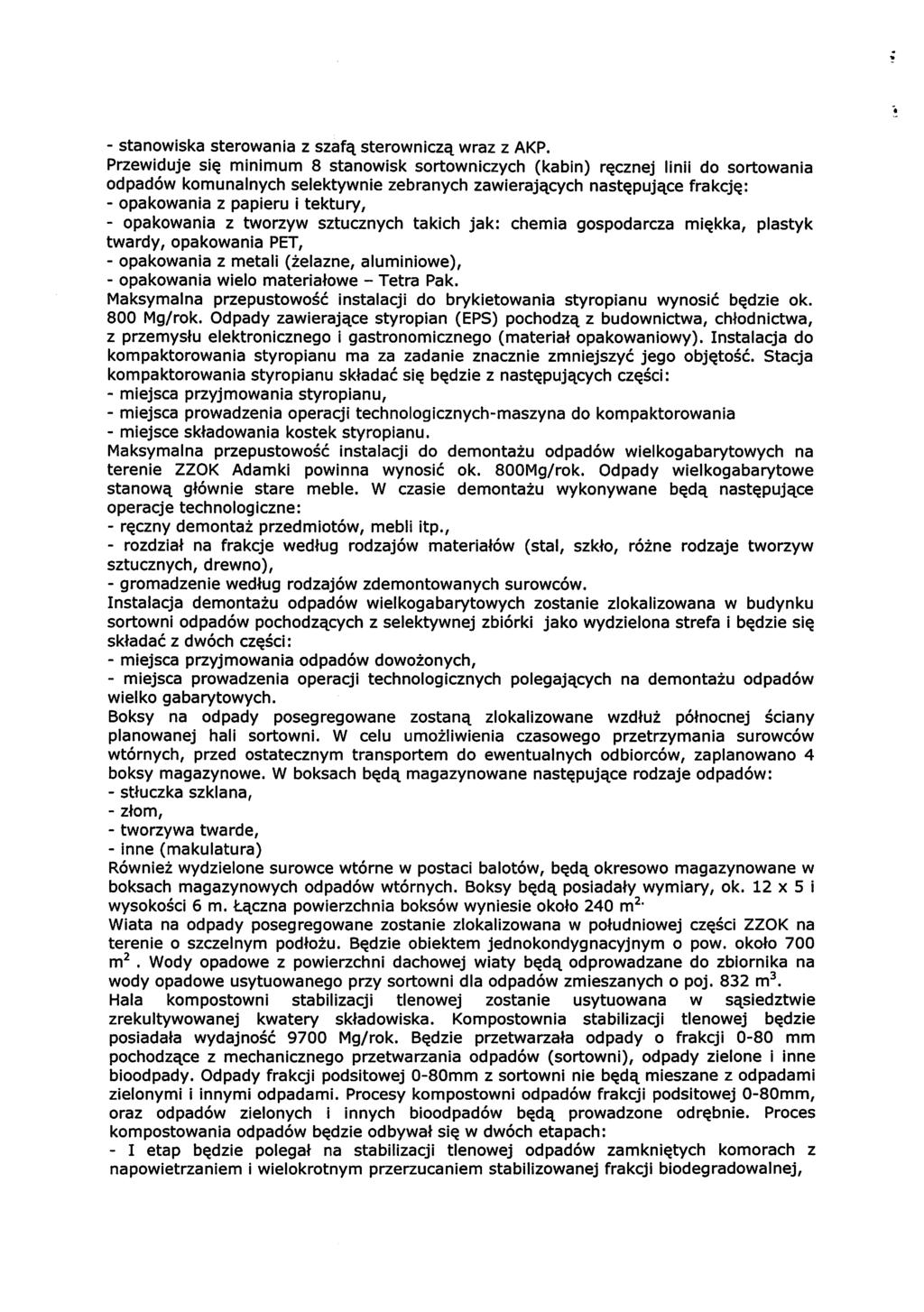

114

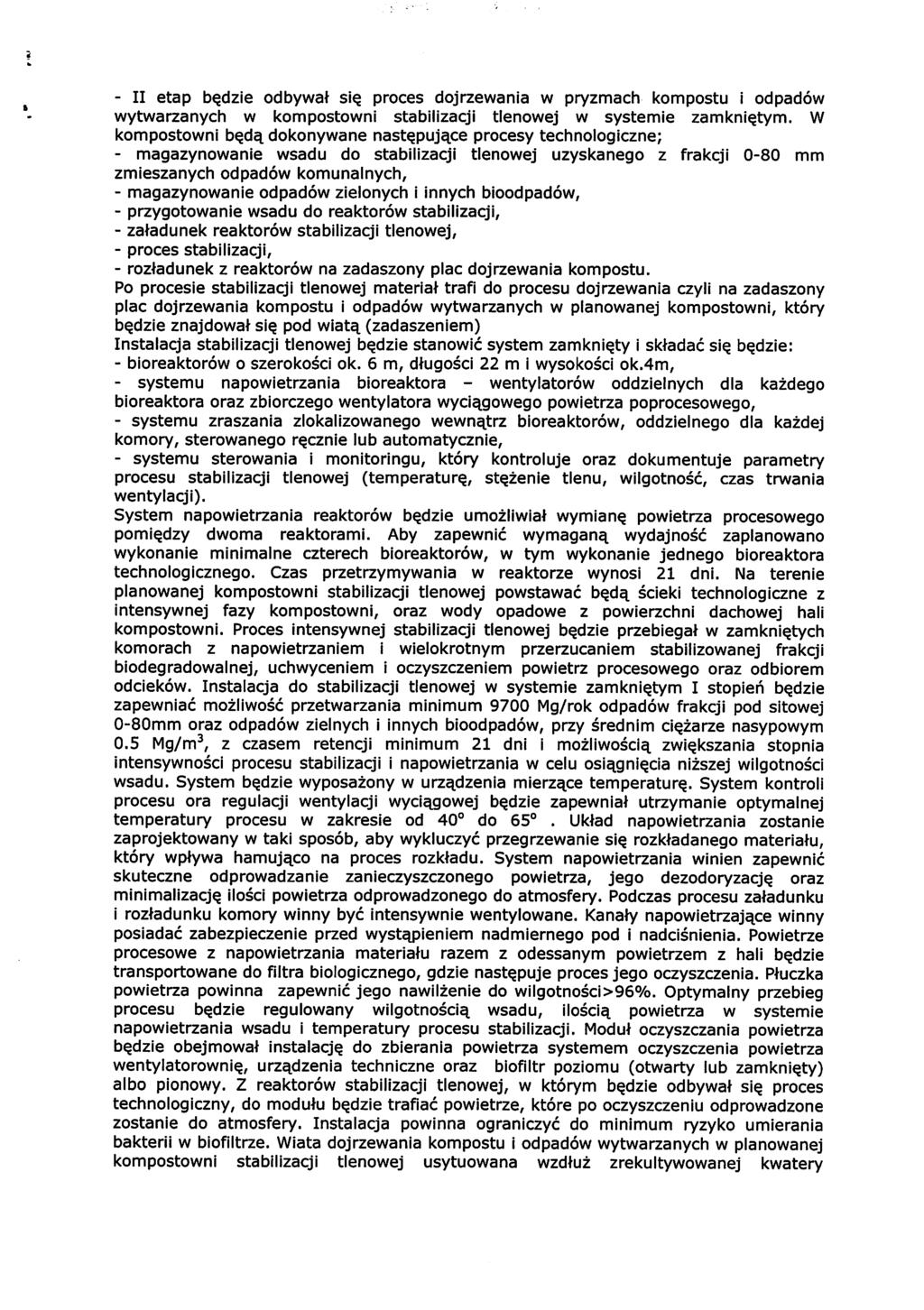

115

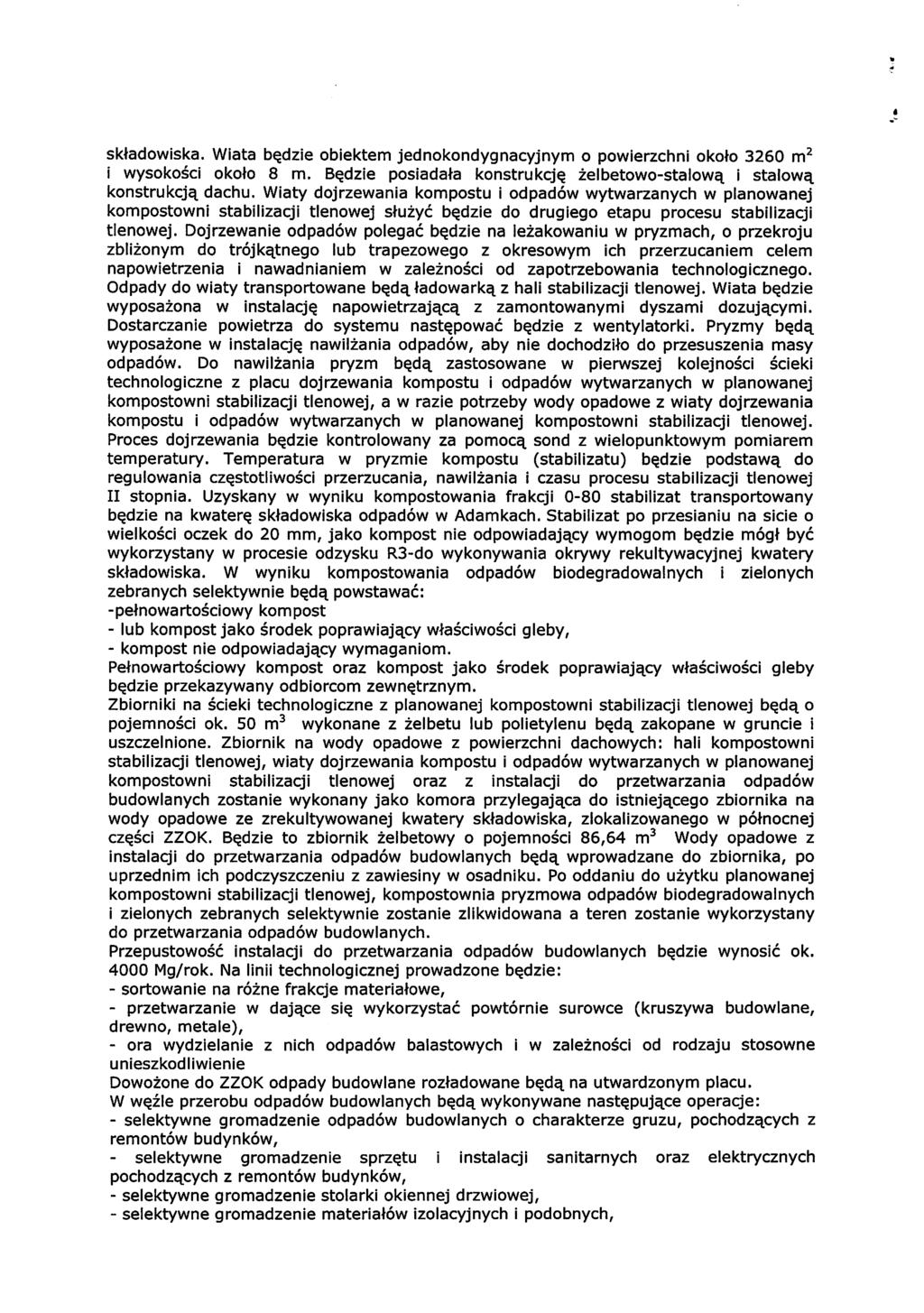

116

Dz.U./S S212 03/11/ PL. - - Roboty budowlane - Dodatkowe informacje - Procedura otwarta 1 / 7

Dz.U./S S212 03/11/ PL. - - Roboty budowlane - Dodatkowe informacje - Procedura otwarta 1 / 7 1 / 7 Niniejsze ogłoszenie w witrynie TED: http://ted.europa.eu/udl?uri=ted:notice:386565-2016:text:pl:html Polska-Łowicz: Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich

Bardziej szczegółowo

SPIS TREŚCI. Nr strony 1. DANE OGÓLNE 3

SPIS TREŚCI. Nr strony 1. DANE OGÓLNE 3 1 SPIS TREŚCI Nr strony 1. DANE OGÓLNE 3 1. Inwestor 3 2. Przedmiot inwestycji 3 3. Cel i zakres opracowania 3 4. Podstawa opracowania 3 5. Opis stanu istniejącego 3 6. Opis stanu projektowanego 3 7. Projekt

Bardziej szczegółowo

CZĘŚĆ III: OPIS PRZEDMIOTU ZAMÓWIENIA

CZĘŚĆ III: OPIS PRZEDMIOTU ZAMÓWIENIA CZĘŚĆ III SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA 1 URBIS Sp. z o.o. ul. Chrobrego 24/25; 62-200 Gniezno POLSKA tel. +48 061 424 58 00 fax +48 061 426 35 67 e-mail urbis@urbis.gniezno.pl www.urbis.gniezno.pl Nr

Bardziej szczegółowo

PFU-1 CZĘŚĆ OPISOWA PFU-2 WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH PFU-3 CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO NAZWA ZAMÓWIENIA

PFU-1 CZĘŚĆ OPISOWA PFU-2 WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH PFU-3 CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO NAZWA ZAMÓWIENIA NAZWA ZAMÓWIENIA Remont rurociągów magistralnych NAZWA I ADRES ZAMAWIAJĄCEGO ADRES OBIEKTU BUDOWLANEGO Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji Spółka Akcyjna w Krakowie ul. Senatorska 1 30-106

Bardziej szczegółowo

Polska-Ciechanów: Projektowe usługi inżynieryjne w zakresie zakładów 2013/S 233-404284. Ogłoszenie o udzieleniu zamówienia.

Polska-Ciechanów: Projektowe usługi inżynieryjne w zakresie zakładów 2013/S 233-404284. Ogłoszenie o udzieleniu zamówienia. 1/5 Niniejsze ogłoszenie w witrynie TED: http://ted.europa.eu/udl?uri=ted:notice:404284-2013:text:pl:html Polska-Ciechanów: Projektowe usługi inżynieryjne w zakresie zakładów 2013/S 233-404284 Ogłoszenie

Bardziej szczegółowo

PROGRAM FUNKCJONALNO - UŻYTKOWY

PROGRAM FUNKCJONALNO - UŻYTKOWY PROGRAM FUNKCJONALNO - UŻYTKOWY Nazwa zamówienia: zaprojektowanie i budowa studni głębinowej na terenie stacji uzdatniania wody w Baciutach gmina Turośń Kościelna Adres obiektu: Baciuty gmina Turośń Kościelna

Bardziej szczegółowo

Projekt współfinansowany ze środków Unii Europejskiej w ramach Programu Operacyjnego Pomoc Techniczna

Projekt współfinansowany ze środków Unii Europejskiej w ramach Programu Operacyjnego Pomoc Techniczna ZAŁĄCZNIK NR 5 Projekt współfinansowany ze środków Unii Europejskiej w ramach Programu Operacyjnego Pomoc Techniczna Załącznik Nr 2 do SIWZ Załącznik Nr 1 do SOPZ Lista kontrolna Propozycja listy kontrolnej

Bardziej szczegółowo

PROGRAM FUNKCJONALNO-UŻYTKOWY

PROGRAM FUNKCJONALNO-UŻYTKOWY Załącznik Nr 1 PROGRAM FUNKCJONALNO-UŻYTKOWY Opracowanie dokumentacji projektowej, uzyskanie wszelkich niezbędnych opinii, uzgodnień, pozwoleń i decyzji administracyjnych, w tym pozwolenia na budowę oraz

Bardziej szczegółowo

Mechaniczno biologiczne metody przetwarzania odpadów (MBP) technologie wykorzystania

Mechaniczno biologiczne metody przetwarzania odpadów (MBP) technologie wykorzystania Mechaniczno biologiczne metody przetwarzania odpadów (MBP) technologie wykorzystania odpadów dr Lidia Sieja Instytut Ekologii Terenów Uprzemysłowionych - Katowice Tarnów, grudzień 2014 Stan gospodarki

Bardziej szczegółowo

Miejskie Przedsiębiorstwo Oczyszczania Sp. z o.o. 87-100 Toruń, ul. Grudziądzka 159

Miejskie Przedsiębiorstwo Oczyszczania Sp. z o.o. 87-100 Toruń, ul. Grudziądzka 159 Strona 1 sierpień 2004 rok Gmina Miasta Toruń wraz z MPO Sp. z o.o. złożyły wniosek o dofinansowanie ze środków Funduszu Spójności projektu Gospodarka odpadami komunalnymi w Toruniu 19 grudnia 2005 roku

Bardziej szczegółowo

PROGRAM FUNKCJONALNO-UŻYTKOWY

PROGRAM FUNKCJONALNO-UŻYTKOWY ZAŁĄCZNIK NR 9 PROGRAM FUNKCJONALNO-UŻYTKOWY Zadanie: Adres: Nazwy i kody: kod wiodący: uzupełniające: Przebudowa/rozbudowa ul. Granicznej odc. od ul. Pieniążka do ul. Trzcińskiej Skierniewice ul.graniczna,

Bardziej szczegółowo

PROGRAM FUNKCJONALNO-UśYTKOWY

PROGRAM FUNKCJONALNO-UśYTKOWY PROGRAM FUNKCJONALNO-UśYTKOWY Dla robót polegających na zaprojektowaniu i wykonaniu remontu placu manewrowego przy Stacji Suszenia Osadów Odwodnionych i Hali Pras na Oczyszczalni Ścieków Hajdów w Lublinie

Bardziej szczegółowo

PFU-1 CZĘŚĆ OPISOWA PFU-2 WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH PFU-3 CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO NAZWA ZAMÓWIENIA

PFU-1 CZĘŚĆ OPISOWA PFU-2 WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH PFU-3 CZĘŚĆ INFORMACYJNA PROGRAMU FUNKCJONALNO-UŻYTKOWEGO NAZWA ZAMÓWIENIA PFU-3 Część informacyjna 1 NAZWA ZAMÓWIENIA NAZWA I ADRES ZAMAWIAJĄCEGO ADRES OBIEKTU BUDOWLANEGO Kontrakt pn.: Uszczelnienie kanałów sanitarnych w Brzegu etap 1 Kontrakt jest częścią Projektu pn. Oczyszczanie

Bardziej szczegółowo

PROGRAM FUNKCJONALNO - UŻYTKOWY

PROGRAM FUNKCJONALNO - UŻYTKOWY PROGRAM FUNKCJONALNO - UŻYTKOWY Nazwa zamówienia: Budowa parkingu w rejonie ul. Widokowej w Skarżysku-Kamiennej Adres obiektu budowlanego: Działka oznaczona w ewidencji gruntów i budynków jako nr 834/2

Bardziej szczegółowo

Radomsko, r. Wszyscy nabywcy specyfikacji istotnych warunków zamówienia

Radomsko, r. Wszyscy nabywcy specyfikacji istotnych warunków zamówienia Radomsko, 09.03.2015 r. Wszyscy nabywcy specyfikacji istotnych warunków zamówienia Dotyczy: postępowania przetargowego na: Budowę kompostowni odpadów biodegradowalnych w systemie zamkniętym wraz z infrastrukturą

Bardziej szczegółowo

Polska-Łowicz: Roboty inżynieryjne i budowlane 2014/S 094-163852

Polska-Łowicz: Roboty inżynieryjne i budowlane 2014/S 094-163852 1/7 Niniejsze ogłoszenie w witrynie TED: http://ted.europa.eu/udl?uri=ted:notice:163852-2014:text:pl:html Polska-Łowicz: Roboty inżynieryjne i budowlane 2014/S 094-163852 Związek Międzygminny BZURA, ul.

Bardziej szczegółowo

Nowoczesne technologie w gospodarce odpadami na przykładzie Torunia

Nowoczesne technologie w gospodarce odpadami na przykładzie Torunia Miejskie Przedsiębiorstwo Oczyszczania Sp. z o.o. 87-100 Toruń, ul. Grudziądzka 159 Nowoczesne technologie w gospodarce odpadami na przykładzie Torunia Informacja o Spółce Miejskie Przedsiębiorstwo Oczyszczania

Bardziej szczegółowo

ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY 1. z dnia 2 września 2004 r.

ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY 1. z dnia 2 września 2004 r. ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY 1 z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz

Bardziej szczegółowo

GEOTECHNICZNE WARUNKI POSADOWIENIA

GEOTECHNICZNE WARUNKI POSADOWIENIA INWESTOR: Zakład Wodociągów i Kanalizacji w Wiązownie Ul. Boryszewska 2 05-462 Wiązowna OPRACOWANIE OKREŚLAJĄCE GEOTECHNICZNE WARUNKI POSADOWIENIA dla potrzeb projektu budowlano wykonawczego: Budowa zbiornika

Bardziej szczegółowo

Zakład Unieszkodliwiania Odpadów Regionalna Instalacja do Przetwarzania Odpadów Komunalnych

Zakład Unieszkodliwiania Odpadów Regionalna Instalacja do Przetwarzania Odpadów Komunalnych MPGK Krosno Zakład Unieszkodliwiania Odpadów Regionalna Instalacja do Przetwarzania Odpadów Komunalnych w kontekście aktualnych wymagań środowiskowych Zakład Unieszkodliwiania Odpadów w Krośnie uzyskał

Bardziej szczegółowo

ROZDZIAŁ II OŚWIADCZENIA I DOKUMENTY WYMAGANE OD WYKONAWCÓW. Oświadczenie o przynależności lub braku przynależności do grupy kapitałowej

ROZDZIAŁ II OŚWIADCZENIA I DOKUMENTY WYMAGANE OD WYKONAWCÓW. Oświadczenie o przynależności lub braku przynależności do grupy kapitałowej ROZDZIAŁ II OŚWIADCZENIA I DOKUMENTY WYMAGANE OD WYKONAWCÓW Wykaz wykonanych zamówień Wykaz zdolności personelu Oświadczenie o przynależności lub braku przynależności do grupy kapitałowej Jednolity europejski

Bardziej szczegółowo

SPIS TREŚCI. Pro-eko-bud Sp. z o.o Kraków, ul. Balicka 100, tel/fax

SPIS TREŚCI. Pro-eko-bud Sp. z o.o Kraków, ul. Balicka 100, tel/fax SPIS TREŚCI 1. DANE OGÓLNE... 6 1.1 Nazwa inwestycji... 6 1.2 Stadium... 6 2. INWESTOR... 6 3. AUTOR OPRACOWANIA... 6 4. PODSTAWA FORMALNO TECHNICZNA OPRACOWANIA... 6 5. LOKALIZACJA INWESTYCJI... 6 6.

Bardziej szczegółowo
