1 ProfilTech 50 Instrukcja Techniczna WINDOWS DOORS FACADES

2 PACO QUINTÁ 50 YEARS exlabesa WINDOWS DOORS FACADES Kaye Building Systems sp. z. o. o. ul. Porcelitowa Tułowice Tel Fax Powielanie w całości lub w części niniejszego katalogu środkami tradycyjnymi lub cyfrowymi jest zabronione bez zgody fi rmy exlabesa. Firma exlabesa nie ponosi odpowiedzialności za możliwe błędy typografi czne zawarte w tym katalogu i przed dokonaniem zamówienia zaleca sprawdzenie, czy wszystkie podane odniesienia są poprawne. exlabesa zastrzega sobie prawo do dokonania dowolnych zmian lub usunięcia dowolnego elementu ze swojej oferty, bez wcześniejszego powiadomienia.

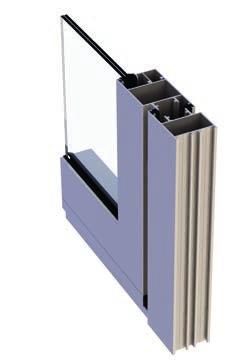

3 Profi ltech 50 WINDOWS DOORS FACADES

4 Profi ltech 50 Kaye Building Systems sp. z. o. o. ul. Porcelitowa Tułowice Tel Fax WINDOWS DOORS FACADES

5 WINDOWS DOORS FACADES Opis Niniejszy katalog zawiera elementy systemu ProfilTech 50 (profile, akcesoria, okucia, uszczelki) firmy KAYE BUILDING SYSTEMS służące do wytwarzania konstrukcji drzwi jedno i dwuskrzydłowych, nienośnych ścianek aluminiowych, zabudów i okien wewnętrzych. Wyroby budowlane wykonywane z użyciem systemu ProfilTech 50 (PT50) mogą być stosowane w obiektach budownictwa mieszkaniowego, użyteczności publicznej i przemysłowych. Wymagania odnośnie właściwości eksploatacyjnych wyrobów produkowanych z zestawu elementów systemu PT50 zawarte w Aprobatach Technicznych udzielanych na podstawie ETAG 003 oraz ZUAT-15/3.16/2007, Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie jak również projektach technicznych i innych uregulowaniach prawnych. Podstawowe cechy - profile aluminiowe bez izolacji termicznej, - drzwi jedno i dwuskrzydłowe, otw. na zewn i do wewn. z progiem i szczotką, - ścianki słupowo - ryglowe wypełnione szkłem lub panelem nieprzeziernym, - grubość wypenienia w zakresie 4-36 mm, - lakierowanie lakierami proszkowymi poliestrowymi oraz anodowanie, - typowe okucia do profili alu. oraz okucia typu pcv, Materiały - profile aluminiowe: - stop: AN-EW 6063 T6 (PN-EN 573-3:2010, PN-EN 515:1996), - tolerancje: PN-EN :2010, - powłoki anodowe: 20μm (PN-EN :2004), - powłoki poliestrowe 60μm, - uszczelki EPDM (DIN-ISO ), - łączniki, wkręty, śruby stal nierdzewna (A2) (EN 10088), Uwagi - Zamieszczone w katalogu informacje techniczne dotyczące profili i innych materiałów (masa, wymiary) są danymi teoretycznymi i mogą się wahać w zakresie tolerancji. - Firma Kaye Building Systems prowadzi politykę ciągłego rozwoju produktów. Zastrzegamy sobie prawo do zmian i ulepszania produktów bez uprzedniego powiadomienia. Dołożymy wszelkich starań aby aktualizacje przekazać naszym klientom. 4 Luty 2016

6 ProfilTech 50 Główne cechy techniczne LeGenda 1 Próg 7 2 Uszczelka progowa 8 3 Szczotka 9 4 Prof. szczotka 10 5 Uszczelka przylgowa 11 6 Skrzydło okienne 12 Klips Uszczelka montażowa Narożnik Narożnik płaski Uszczelka przyszybowa Szklenia Ważne Materiał: Stop aluminium (EN-AW-6060 T5/EN-AW-6063 T5). Wszystkie akcesoria i uszczelki są elementami przeznaczonymi wyłącznie dla exlabesa. 5

7 WINDOWS DOORS FACADES Spis profili aluminiowych Projekt Referencje Opis Kg/m Obwód [mm] a03045 Adapter a04050 Adapter a10048 Futryna okienna a10072 Futryna okienna a10120 Futryna okienna a20045 Skrzydło okienne a20073 Skrzydło okienne a21049 Skrzydło okienne a23093 Skrzydło okienne a30064 Futryna drzwiowa a43092 Skrzydło drzwiowe a44063 Skrzydło drzwiowe a50068 Poprzeczka Luty 2016

8 ProfilTech 50 Projekt Referencje Opis Kg/m Obwód [mm] a50092 Poprzeczka a50140 Poprzeczka a51092 Poprzeczka a52092 Poprzeczka a53058 Poprzeczka (ruchoma)

9 WINDOWS DOORS FACADES a03045 Adapter masa [kg/m] obwód [mm] 271 długość [m] 6.5 a04050 Adapter masa [kg/m] obwód [mm] 278 długość [m] Luty 2016

10 ProfilTech 50 a10048 Futryna okienna masa [kg/m] obwód [mm] 289 długość [m] 6.5 [cm 4 ] 10.3 [cm 4 ] 4.5 Z10300, Z11300, Z15020 a10072 Futryna okienna masa [kg/m] obwód [mm] 271 długość [m] 6.5 [cm 4 ] 14.9 [cm 4 ] 17.0 Z10310, Z11310, Z

11 WINDOWS DOORS FACADES a10120 Futryna okienna masa [kg/m] obwód [mm] 433 długość [m] 6.5 [cm 4 ] 24.3 [cm 4 ] 77.4 Z10300, Z11300, Z15020 a20045 Skrzydło okienne masa [kg/m] obwód [mm] 334 długość [m] 6.5 [cm 4 ] 15.1 [cm 4 ] 6.1 Z10300, Z Luty 2016

12 ProfilTech 50 a20073 Skrzydło okienne masa [kg/m] obwód [mm] 390 długość [m] 6.5 [cm 4 ] 21.7 [cm 4 ] 23.7 Z10320, Z15020 a21049 Skrzydło okienne masa [kg/m] obwód [mm] 346 długość [m] 6.5 [cm 4 ] 16.1 [cm 4 ] 7.6 Z10330, Z

13 WINDOWS DOORS FACADES a23093 Skrzydło okienne masa [kg/m] obwód [mm] 390 długość [m] 6.5 [cm 4 ] 20.5 [cm 4 ] 23.7 Z10320, Z15020 a30064 Futryna drzwiowa masa [kg/m] obwód [mm] 345 długość [m] 6.5 [cm 4 ] 13.6 [cm 4 ] 12.3 Z Luty 2016

14 ProfilTech 50 a43092 Skrzydło drzwiowe masa [kg/m] obwód [mm] 405 długość [m] 6.5 [cm 4 ] 16.6 [cm 4 ] 23.5 Z10350, Z15020 a44063 Skrzydło drzwiowe masa [kg/m] obwód [mm] 405 długość [m] 6.5 [cm 4 ] 17.4 [cm 4 ] 23.5 Z10350, Z

15 WINDOWS DOORS FACADES a50068 Poprzeczka masa [kg/m] obwód [mm] 333 długość [m] 6.0 [cm 4 ] 11.8 [cm 4 ] 7.2 Z10300, Z11300, Z15020 a50092 Poprzeczka masa [kg/m] obwód [mm] 381 długość [m] 6.0 [cm 4 ] 16.5 [cm 4 ] 22.1 Z10310, Z11310, Z Luty 2016

16 ProfilTech 50 a50140 Poprzeczka masa [kg/m] obwód [mm] 477 długość [m] 6.0 [cm 4 ] 26.0 [cm 4 ] 90.0 Z10300, Z11300, Z

17 WINDOWS DOORS FACADES a51092 Poprzeczka masa [kg/m] obwód [mm] 482 długość [m] 7.0 [cm 4 ] 72.8 [cm 4 ] 34.4 Z10310, Z11310, Z Luty 2016

18 ProfilTech 50 a52092 Poprzeczka masa [kg/m] obwód [mm] 502 długość [m] 7.0 [cm 4 ] 77.3 [cm 4 ] 23.2 Z10310, Z11310, Z15020 a53058 Poprzeczka (ruchoma) masa [kg/m] obwód [mm] 323 długość [m] 6.5 [cm 4 ] 12.2 [cm 4 ] 7.0 Z

19 WINDOWS DOORS FACADES tabela szklenia a100** a4**** a5**** Z94010 Z94020 Z94030 Z94040 Z93010 G * 4 * * 6 * * 8 * a60003 a60008 a60013 a60018 a60023 * 10 * * 12 * * 14 * * 16 * * 18 * * 20 * * 22 * * 24 * * 26 * * 28 * * 30 * * 32 * 18 Luty 2016

20 ProfilTech 50 tabela szklenia a2**** a60033 Z94010 Z94020 Z94030 Z94040 Z93010 G * 6 * * 8 * * 10 * a60003 a60008 a60013 a60018 a60023 * 12 * * 14 * * 16 * * 18 * * 20 * * 22 * * 24 * * 26 * * 28 * * 30 * * 32 * * 34 * * 36 * * 38 * * 40 * 19

21 WINDOWS DOORS FACADES ścianka stałe a-a B a10072 a profile / SZKŁO numer cięcie L ilość A10072 B-26 1 A10072 B-26 1 A10072 H 1 A10072 H 1 A10120 B-78 2 akcesoria numer ilość Z Z Z Z Z B+4H Z940** 4B+4H A60028 B-78 4 A60028 H SZKŁO (b) - B-90 SZKŁO (h) - H a10120 B-B a51092 a10072 a50092 a Luty 2016

22 ProfilTech 50 drzwi a-a B a30064 a43092 a profile / SZKŁO numer cięcie L ilość A30064 B 1 A30064 H 1 A30064 H 1 A43092 B-87 1 A43092 H A43092 H A50140 B A60028 B A60028 H A69015 B akcesoria numer ilość Z Z Z Z Z B+4H Z B+2H Z940** 2B+2H Z95020 B-230 SZKŁO (b) - B-242 SZKŁO (h) - H a50140 B-B a69015 a30064 a43092 a43092 a

23 WINDOWS DOORS FACADES drzwi a-a a30064 B a a44063 profile / SZKŁO numer cięcie L ilość A30064 B 1 A30064 H 1 A30064 H 1 A44063 B-87 1 A44063 H A44063 H A50140 B A60028 B A60028 H A69015 B akcesoria numer ilość Z Z Z Z Z B+4H Z B+2H Z940** 2B+2H Z95020 B-230 a50140 SZKŁO (b) - B-242 SZKŁO (h) - H a69015 B-B a30064 a44063 a44063 a Luty 2016

24 ProfilTech 50 drzwi a-a B-B a30064 B a30064 a43092 a a43092 profile / SZKŁO numer cięcie L ilość A B 1 A30064 H 1 A30064 H 1 A43092 B-33 2 A43092 H A43092 H A44063 H A50140 B A60028 B A60028 H A69015 B a50140 a44063 a43092 SZKŁO (b) - B-242 SZKŁO (h) - H a69015 akcesoria numer ilość Z Z Z Z Z Z B+6H a43092 Z B+4H Z940** 4B+4H Z95020 B-230 a

25 WINDOWS DOORS FACADES

26 WINDOWS DOORS FACADES
