1 Temat: Nr opracowania: EIT-KON-05/2017 PROJEKT WYKONAWCZY PT.: Projekt przebić w ścianach konstrukcyjnych w związku z przeprojektowaniem wentylacji w obszarze BSL3 w bud. 04 w zakresie zrównoważenia hydraulicznego par wentylatorów wyciągowych WT oraz wyprowadzenia osobnych wyrzutni na dach z wentylatorów wyciągowych WT Lokalizacja inwestycji: Budynek 04 - WCB EIT+ ul.stabłowicka Wrocław Inwestor: WROCŁAWSKIE CENTRUM BADAŃ EIT+ ul. Stabłowicka Wrocław Branża: KONSTRUKCJA Faza: PROJEKT WYKONAWCZY Zespół projektowy: Imię i nazwisko Branża Uprawnienia/ Izba budowlana Podpis i pieczęć mgr inż. Tomasz Żebro KONSTRUKCJA Projektant MAP/0066/POOK/06 Maj 2017r.

2 EIT-KON-05/2017 Przebicia instalacyjne w ścianach w bud. 4, ul. Stabłowicka, Wrocław 2 / 7

3 ZAWARTOŚĆ OPRACOWANIA 1. Przedmiot opracowania Merytoryczna podstawa opracowania Opis stanu istniejącego Opis wykonania przebić Opis zamurowania istniejących otworów... 7 SPIS ZAŁĄCZNIKÓW Załącznik nr 1: Karta techniczna produktu Sika Repair-10 F Załącznik nr 2: Karta techniczna produktu Sika Repair-20 F SPIS RYSUNKÓW Rysunek nr K-001: Lokalizacja przebić w ścianach w osiach 2 i 3 EIT-KON-05/2017 Przebicia instalacyjne w ścianach w bud. 4, ul. Stabłowicka, Wrocław 3 / 7

4 EIT-KON-05/2017 Przebicia instalacyjne w ścianach w bud. 4, ul. Stabłowicka, Wrocław 4 / 7

5 1. Przedmiot opracowania Niniejsze opracowanie stanowi projekt wykonawczy w branży konstrukcyjnej przebić w ścianach konstrukcyjnych w osiach 2 i 3 na III piętrze w związku z przeprojektowaniem wentylacji w obszarze BSL3 w bud. 04 w zakresie zrównoważenia hydraulicznego par wentylatorów wyciągowych WT oraz wyprowadzenia osobnych wyrzutni na dach z wentylatorów wyciągowych WT. 2. Merytoryczna podstawa opracowania a. Projekt instalacji opracowany przez HYDRO-WENT PROJEKT JACEK KUZIORA. b. Dokumentacja projektowa w branży konstrukcyjnej dotycząca budynku nr 4 (dawniej nr 9) pt.: "Przebudowa budynku nr 9 dla potrzeb Dolnośląskiego Centrum Materiałów i Biomateriałów Wrocławskiego Centrum Badań EIT+" autorstwa mgr inż. Tomasza Zebro. c. Normy, przepisy, literatura fachowa: PN-82/B Obciążenia budowli. Obciążenia stale, PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie 3. Opis stanu istniejącego Budynek nr 4 jest obiektem, który w latach został poddany gruntownej przebudowie. Modernizacja obejmowała wyburzenie istniejących stropów, ścian wewnętrznych murowanych i wykonanie nowych stropów oraz ścian wewnętrznych w nowej aranżacji przy pozostawieniu murowanych ścian zewnętrznych i dwóch wewnętrznych trzonów klatek schodowych w osiach 1-2 oraz Nowa wewnętrzna konstrukcja budynku została wykonana jako żelbetowa, monolityczna w układzie mieszanym płytowo-tarczowym. W miejscach gdzie z punktu widzenia funkcji pomieszczeń nie było możliwości zastosowania tarcz jako elementów nośnych zaprojektowano konstrukcje ramowe: słupowo-belkowe. Wewnętrzny układ nośnych ścian wykonano o module konstrukcyjnym w kierunku poprzecznym 2x5, m. Natomiast w kierunku podłużnym moduł jest zróżnicowany wynika z funkcji pomieszczeń i wynosi generalnie 6.90 m. Płyty stropowe wykonano jako żelbetowe monolityczne krzyżowo zbrojone o gr. 18 cm na piętrach, 20cm w poziomie parteru. Wewnętrzne żelbetowe ściany nośne wykonano o gr. 25 cm, biegi i podesty klatek schodowych generalnie gr. 15cm. EIT-KON-05/2017 Przebicia instalacyjne w ścianach w bud. 4, ul. Stabłowicka, Wrocław 5 / 7

Połączenie nowo wykonywanych stropów i ścian żelbetowych z istniejącymi ścianami zostało zapewnione przy pomocy ceownika stalowego osadzonego za pomocą kotew chemicznych w nadprożach okiennych lub

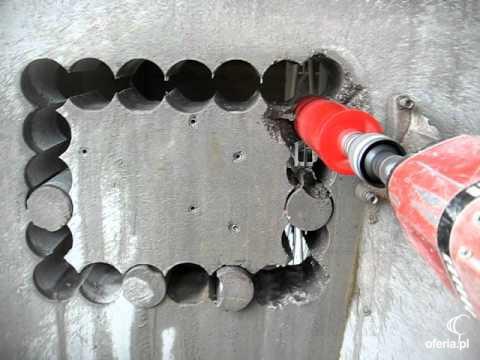

6 Połączenie nowo wykonywanych stropów i ścian żelbetowych z istniejącymi ścianami zostało zapewnione przy pomocy ceownika stalowego osadzonego za pomocą kotew chemicznych w nadprożach okiennych lub wieńcu stropu. Połączenie to zostało zrealizowane w sposób zapewniający swobodne wzajemne ruchy pionowe łączonych elementów i jednocześnie zabezpieczające mury przed parciem wiatru. Obecnie budynek jest użytkowany zgodnie z funkcja pod katem, której został zmodernizowany. Obiekt jest w dobrym stanie technicznym. 4. Opis wykonania przebić W związku z przeprojektowaniem instalacji wentylacji w obszarze BSL3 na III piętrze pojawiła się konieczność wykonania w istniejących ścianach żelbetowych w osiach 2 i 3 dwóch dodatkowych przebić o wymiarach w świetle odpowiednio: 60x30cm i 50x38.5cm. Nowe przebicia na instalacje należy wykonać przy pomocy wiertnicy diamentowej uzbrojonej w wiertła koronowe z osadzonymi segmentami diamentowymi. Przebicia należy wykonać wiertłem o stosunkowo małej średnicy (ok mm) wiercąc kolejno otwór przy otworze po obwodzie projektowanego przebicia, tak jak pokazano na ilustracji poniżej: Rysunek 1 Sposób wykonywania przebicia w ścianie. Następnie należy usunąć środek i skuć pozostałości betonu równając wewnętrzne powierzchnie otworu z tolerancją ±0.5cm. Uzyskane w ten sposób przebicia powinny mieć wymiary o min. 30mm większe od wymaganych projektem wymiarów przebić tzw. na gotowo. EIT-KON-05/2017 Przebicia instalacyjne w ścianach w bud. 4, ul. Stabłowicka, Wrocław 6 / 7

7 Powierzchnie wewnętrzne otworu należy oczyścić z luźnych elementów i odpylić. Odsłonięte/przecięte pręty zbrojenie należy zabezpieczyć preparatem Sika Repair-10F. Tym samym preparatem należy pokryć wewnętrzną powierzchnię otworu tworząc warstwę sczepna. Niezwłocznie, tzn. mokro na mokro wkleić w warstwę sczepną przy pomocy kielni oraz pacy zaprawę Sika Repair-20 F reprofilując wewnętrzne powierzchnie otworu oraz wytwarzając otulinę dla prętów zbrojeniowych grubości min. 15mm. Po reprofilacji przebicie powinno mieć projektowane wymiary w świetle w ścianie w osi 2 : 600x300mm i w ścianie w osi 3: 500x385mm). Przy prowadzeniu głównych prac wyburzeniowych nakazuje się bezwzględnie stosowanie metod bezudarowych, dopuszcza się jedynie w końcowej fazie równania krawędzi otworów stosowanie narzędzi ręcznych np. młotki udarowe lekkie. Prace wyburzeniowe prowadzić zgodnie z sztuką budowalną. 5. Opis zamurowania istniejących otworów Istniejące otwory w ścianach, które pozostaną po zdemontowanych kanałach wentylacyjnych należy zaślepić. Ze względów na rozmiar istniejących otworów oraz prowadzenie prac w wykończonych pomieszczeniach zaleca się ich zamurowanie za pomocą bloczków z betonu komórkowego. Przed wykonaniem tynków (cementowo-wapiennych lub gipsowych) na ścianie w miejscu zamurowania zaleca się wklejenie siatki pod tynkowej (zapobiegającej pękaniu tynków na granicy dwóch materiałów), która powinna zachodzić min. 15cm na żelbetową część ściany. Zamurowania przebić nie będą tworzyły konstrukcji istniejącej ściany tym niemniej powinny być wykonane zgodnie z sztuką budowalną. KONIEC Kraków, maj 2017r. EIT-KON-05/2017 Przebicia instalacyjne w ścianach w bud. 4, ul. Stabłowicka, Wrocław 7 / 7
