1 Cenius 1

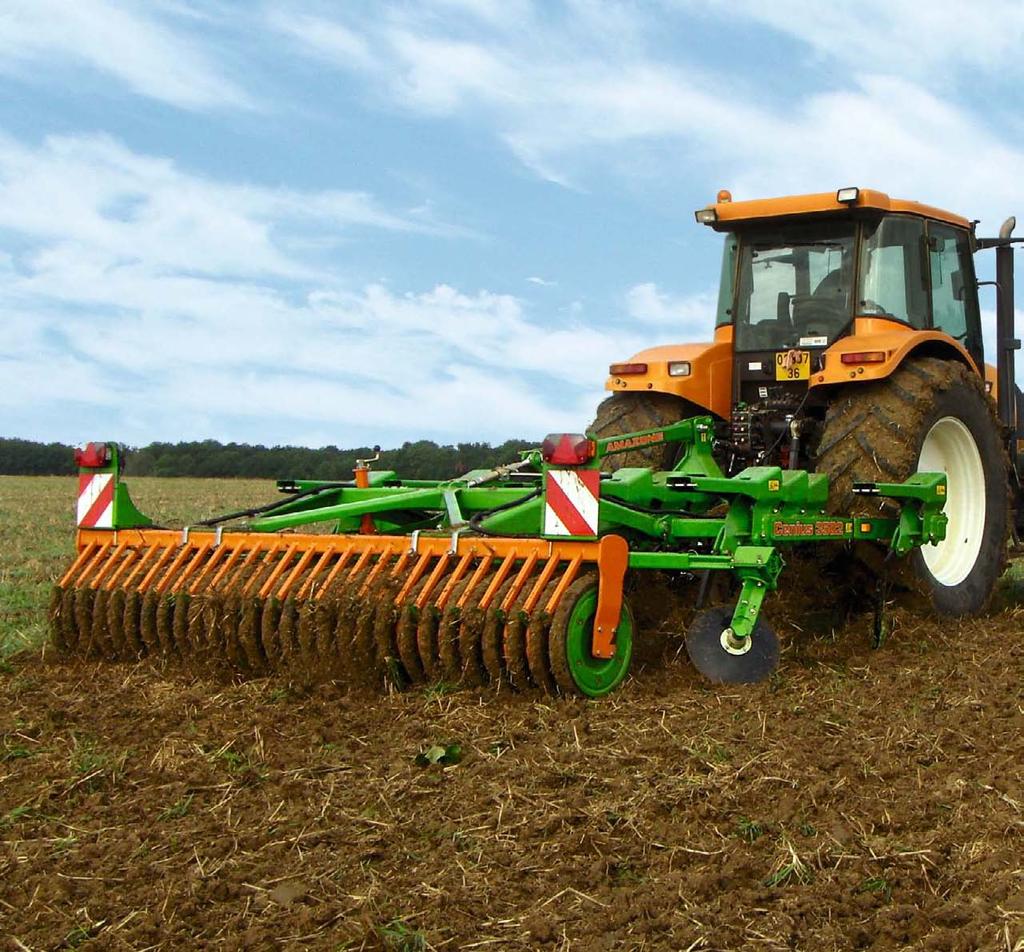

2 Kultywator mulczujący Cenius wszechstronna maszyna dla każdego gospodarstwa Cenius nowa generacja kultywatorów w uprawie roślin! Jedna trzecia kosztów pracy w gospodarstwach rolnych przypada na uprawę gleby i siew. Rosnące ceny materiałów eksploatacyjnych dodatkowo zaostrzają tę sytuację. Konieczność redukcji kosztów staje się coraz bardziej wyraźna efektywne rozwiązania uprawowe zyskują na atrakcyjności przynosząc większe zyski. Małe i średnie gospodarstwa rolne szukają w mechanizacji maszyn o możliwie uniwersalnym spektrum zastosowania. Rozwiązaniem jest tutaj kultywator mulczujący Cenius, stosowany od płytkiej uprawy ściernisk aż do uprawy głęboko spulchniającej. Dzięki różnym wariantom wyposażenia, maszynę można dostosować do prawie wszystkich warunków pracy. W połączeniu z aktywnymi lub biernymi agregatami uprawowymi AMAZONE tworzy się znakomity wstęp do konserwującej uprawy gleby. SPIS TREŚCI Wprowadzenie Spojrzenie na zakres funkcji S. 2-3 Spulchnianie i mieszanie Równanie i rozdrabnianie S. 4-5 Zagęszczanie i utrzymanie głębokości Regulacja maszyny S. 6-7 Dane techniczne S. 8 2

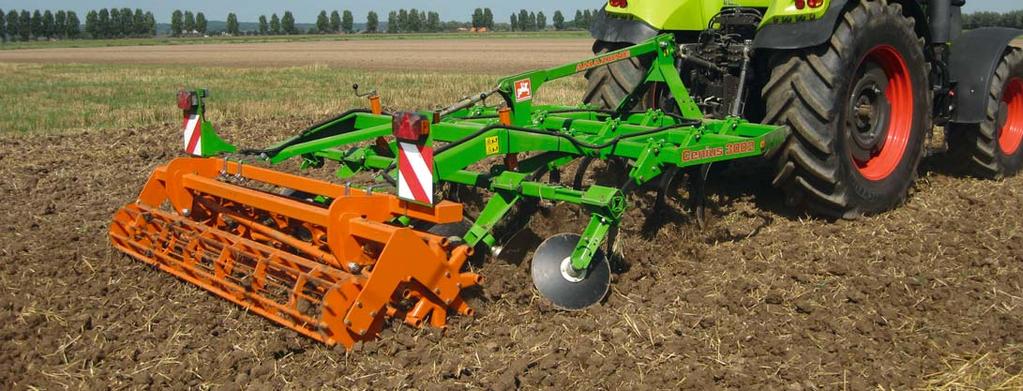

3 Wprowadzenie Spojrzenie na zakres funkcji Kultywator mulczujący Cenius jedna maszyna, trzy funkcje 1. Spulchnianie i mieszanie przez zęby mocowane na trzech belkach 2. Równanie sprężynowym zagarniaczem lub talerzami 3. Zagęszczanie i utrzymanie głębokości przez wały o szerokim spektrum Wykorzystajmy Ceniusa do osiągnięcia sukcesu w uprawie spektrum działania XXL płytka uprawa ściernisk bezpośrednio po żniwach uprawa gleby na średnią głębokość oraz intensywne wymieszanie resztek pożniwnych głębokie spulchnianie po roślinach okopowych lub na zleżałej glebie przygotowanie pod wiosenne siewy buraków cukrowych i kukurydzy wymieszanie z glebą nawozów stałych i płynnych 3

4 Spulchnianie i mieszanie zęby z elementami ścinalnymi - albo sprężynowe zabezpieczenie zębów 3D Ustawienie narzędzi roboczych w trzech rzędach ramy głównej gwarantuje równomierne wymieszanie resztek słomy z górną warstwą gleby. Przy 270 mm rozstawie zębów także sucha i twarda powierzchnia gleby jest w całości spulchniona. Zęby rozstawione co 750 mm w rzędach zapewniają swobodny przepływ materiału gwarantując wysoką niezawodność w działaniu. Zależnie od miejscowych warunków pracy do dyspozycji są dwa rodzaje zębów. Zęby z elementem ścinalnym w Cenius Special nadają się do pracy na polach z małą ilością kamieni. Na glebach kamienistych, w Cenius Super najlepsze są zęby 3D ze zintegrowanym, sprężynowym zabezpieczeniem przed przeciążeniami. Cenius Special z zabezpieczającymi śrubami ścinalnymi Jedyne na rynku zęby z wychylaniem w trzech płaszczyznach. Redlice ścierniskowe, śrubowe lub pasmowe właściwy typ do każdej pracy Kultywator mulczujący Cenius można wyposażyć w różne rodzaje redlic. Zależnie od spektrum zastosowań i głębokości roboczej, dostępne są redlice ścierniskowe, redlice śrubowe oraz redlice pasmowe. Szerokie na 170 mm wzgl. 250 mm redlice ścierniskowe są wyjątkowo dobre przy płytkiej uprawie ściernisk oraz do przygotowania gleby pod wiosenne siewy. Do równej, intensywnej obróbki słomy na średnią głębokość, powinno się stosować redlice śrubowe o szerokości 75 mm. Do spulchniania głębokiego, do dyspozycji są redlice pasmowe o szerokości 50 mm. Redlica śrubowa 75 mm Redlica ścierniskowa 170 mm Redlica pasmowa 50 mm System szybkiej wymiany Vario-Clip bez narzędzi i genialnie prosty Przy zróżnicowanych warunkach z częstą zmianą redlic, zaleca się zastosowanie systemu Vario - Clip do ich szybkiej wymiany. Uchwyt redlicy jest na stałe zamocowany na zębie, czubek redlicy można wymienić bardzo łatwo, bez używania jakichkolwiek narzędzi. 4 Redlica pasmowa 50 mm Redlica uniwersalna 110 mm Redlica ścierniskowa 170 mm Redlica ścierniskowa 220 mm

5 Kroki robocze Równanie i rozdrabnianie talerze równające lub zagarniacz sprężynowy Talerze równające Doskonałe wyrównanie uprawianej gleby jest jednym z podstawowych warunków równomiernego jej zagęszczenia. To zadanie przejęte jest przez zestaw nadążnych talerzy równających. Przez zamocowanie w gumowych elementach łożyskujących, poszczególne talerze mogą dostosowywać się do konturów gleby, dysponując przy tym zintegrowanym zabezpieczeniem przeciążeniowym. Łożyska talerzy są bezobsługowe. Do pracy na lżejszych glebach z niewielką ilością słomy, Ceniusa można wyposażyć także w zagarniacz sprężynowy. Elementy równające można szybko i łatwo ustawiać za pomocą pokrętła. Regulowane elementy zewnętrzne umożliwiają czyste łączenie sąsiednich przejazdów. Zagarniacz sprężynowy Bezobsługowe łożyska talerzy niezawodne i w pełni komfortowe! Przez zastosowanie bezobsługowych łożysk talerzy wyeliminowano konieczność codziennego smarowania. Specjalna koncepcja w połączeniu z pierścieniami ślizgowymi daje ułożyskowaniu siłę i żywotność także w najtrudniejszych warunkach pracy. Łożysko ze zintegrowanym, ślizgowym pierścieniem uszczelniającym Ślizgowy pierścień uszczelniający wbudowany w stożkowy uchwyt 2-rzędowe, skośne łożysko kulkowe 2 x pierścień uszczelniający (o-ring) 2 x pierścienie żeliwne z powierzchnią ślizgową Napełnienie olejem przekładniowym 5

6 Ślizgowy pierścień uszczelniający wbudowany w stożkowy uchwyt Nie za dużo i nie za mało zagęszczanie przez wały o z szerokim spektrum, dostosowane do miejsca pracy Klinowe wały pierścieniowe dbają o pasmowe zagęszczanie gleby, tworzące doskonałe warunki równomiernych wschodów niedomłotów i chwastów. Otwarte i słabo zagęszczone przestrzenie między pasmami gwarantują wymianę gazową i są w stanie przyjąć dodatkowe ilości wody z opadów atmosferycznych. Zapobiegają zamulaniu gleby. Wybór takiego wału do kultywatora jest w wielu przypadkach najlepszym rozwiązaniem. Klinowy wał pierścieniowy Wał pierścieniowy tnący Obok klinowego wału pierścieniowego, nowa generacja kultywatorów oferowana jest także z innymi wałami. Wał z pierścieniami tnącymi stosowany jest przede wszystkim do zagęszczania gleby suchej, zbrylonej i ciężkiej. Sprężysty wał taśmowy ze swoją dużą średnicą i otwartą budową doskonale nadaje się do pracy na lekkich glebach piaszczystych. Dla małych ciągników i lżejszych gleb, do dyspozycji mamy lekkie wały rurowe. Wały tandemowe są często wykorzystywane do przygotowania gleby pod siew. Ze względu na to, że tylny wał o małej średnicy obraca się szybciej niż przedni, zrywana jest skorupa gleby i dochodzi do lepszego jej przesychania. Zębaty wał metalowy pozwala uzyskać równomierne zagęszczenie gleby na całej szerokości roboczej. Jest chętnie stosowany w uprawie warzyw. Wały i zagarniacze sprężynowe mocne połączenie do prac wiosennych Umieszczony za wałem, dostępny opcjonalnie zagarniacz sprężynowy dba o dodatkowe rozdrobnienie oraz perfekcyjne wyrównanie powierzchni gleby: idealne warunki startowe do siewu buraków cukrowych czy kukurydzy. Podczas pracy, zagarniacz sprężynowy wprawiany jest w lekkie wibracje. Większe bryły gleby pozostają na jej powierzchni, skutecznie zapobiegając zamulaniu przy obfitych opadach. Gleba rozdrobniona umieszczana jest w strefie głębokości siewu nasion. Wał rurowy Wał tandemowy Zębaty wał metalowy 6

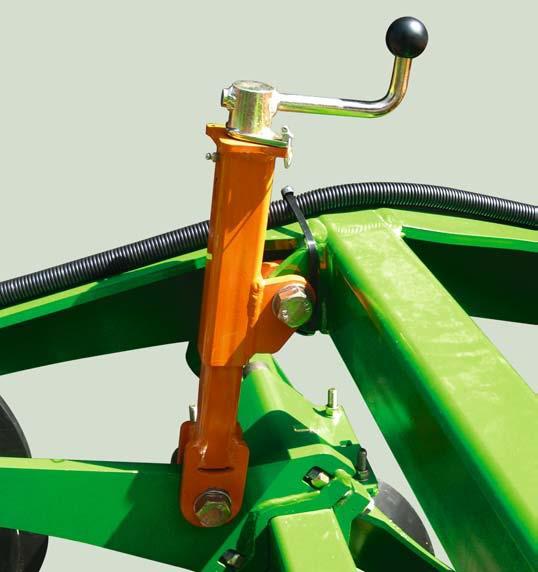

7 Zagęszczanie Łatwa regulacja maszyny! Regulacja głębokości roboczej i elementów równających bez użycia narzędzi U podstaw konstruowania typoszeregu Cenius była prosta, komfortowa i przede wszystkim szybka regulacja elementów roboczych. Pozycja rzędów talerzy wzgl. zagarniacza spreżynowego do rozdrabniania i równania gleby jest ustalana centralnie i również bez używania narzędzi. Regulacja głębokości roboczej odbywa się szybko, bez stosowania jakichkolwiek narzędzi, przez zatrzaskową dźwignię górną na wahaczach ramy tylnej. Przejrzysta skala służy do orientacji. Wykorzystywane są głębokości robocze od 5 do 25 cm. Ceniusa można również wyposażyć w układ hydraulicznej zmiany głębokości roboczej. Regulacja głębokości roboczej całej maszyny Regulacja głębokości pracy talerzy Cenius Special 7

8 Dane techniczne Dane techniczne Cenius 3002 Cenius 3502 Cenius 4002 Cenius Szerokość robocza 3,00 m 3,50 m 4,00 m 4,00 m Prędkość robocza km/h Liczba zębów Rodzaj zębów Zabezpieczenie śrubą ścinalną lub zabezpieczenie sprężynowe 3D Równanie Zagarniacz sprężynowy lub talerze Narzędzia nadążne Wał rurowy /metalowy zębaty /tandemowy / klinowy KW 580 / taśmowy/sprężysty Zapotrzebowanie mocy od 125 PS 140 PS 170 PS 170 PS Szerokość transportowa 3,00 m 3,50 m 4,00 m 3,00 m Masa Ceniusa Special ze śrubą ścinalną, Talerze, zwykłe i krawędz., wał rurowy kg kg kg kg Ilustracje, treść i dane techniczne są niezobowiązujące! Ilustracje maszyn mogą różnić się w zależności od przepisów o ruchu drogowym w kraju użytkowania. Wymagane wyposażenie do ruchu drogowego należy ustalić na podstawie instrukcji obsługi. GreenDrill do siewu poplonów Do siewu poplonów lub dosiewania traw można wyposażyć Ceniusa (3002/3502/4002) w siewnik GreenDrill. Jest on montowany na ramie kultywatora. Rozdział nasion odbywa się przez talerze odbojowe. Cenius konserwujący i konwencjonalny system uprawy w gospodarstwie Konserwujący system uprawy od obróbki ścierniska aż po siew Uprawa ścierniska Cenius/Catros Uprawa gleby Cenius Siew np. KG z AD-P Super Uprawa konwencjonalna od obróbki ścierniska aż po siew Uprawa ścierniska Cenius Uprawa gleby pług Siew np. KG z AD-P Super AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach Hasbergen-Gaste Tel. +49 (0) Fax +49 (0) AMAZONE Michał Wojciechowski ul. W. Witosa Êroda Wlkp tel./fax tel. kom amazonemw@interia.pl Andrzej Borowiec Rozdoły Sitno, woj. lubelskie tel./fax tel. kom andrzejborowiec@interia.pl MI 3223 (pl) Printed in Germany amazone@amazone.de
